Раздаточная коробка является неотъемлемым атрибутом автомобиля, оборудованного системой полного привода. Раздаточная коробка имеет следующее предназначение:

•распределяет крутящий момент по осям автомобиля;
•увеличивает крутящий момент при движении по плохим дорогам и бездорожью.

Конструкция раздаточной коробки различается в зависимости от вида системы полного привода. Вместе с тем, можно выделить следующее общее устройство раздаточной коробки:

•ведущий вал;
•межосевой дифференциал;
•механизм блокировки межосевого дифференциала;
•вал привода задней оси;
•цепная (зубчатая) передача;
•понижающая передача;
•вал привода передней оси.

Ведущий вал передает крутящий момент от коробки передач к раздаточной коробке.

Межосевой дифференциал предназначен для распределения крутящего момента между осями и позволяет им вращаться с разными угловыми скоростями. Межосевой дифференциал может быть симметричным и несимметричным.
Симметричный дифференциал распределяет крутящий момент между осями поровну, несимметричный – в определенном соотношении. В раздаточных коробках, используемых в системах полного привода подключаемого автоматически и полного привода подключаемого вручную межосевой дифференциал, как правило, не применяется.

Для полной реализации полноприводных возможностей предусматривается блокировка межосевого дифференциала. Под блокировкой межосевого дифференциала понимается полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней осей между собой. Блокировка может осуществляться автоматически или вручную.

Современными механизмами автоматической блокировки межосевого дифференциала является:

•вискомуфта;
•самоблокирующийся дифференциал Torsen;
•многодисковая фрикционная муфта.

Схема вязкостной муфты
Вязкостная муфта (вискомуфта) является наиболее простым и недорогим устройством автоматической блокировки дифференциала. Работа муфты основана на возникновении блокирующего момента при разности угловых скоростей осей. Конструктивно муфта состоит из набора перфорированных дисков, половина из которых соединена со ступицей, другая – с корпусом муфты. Диски помещены в силиконовую жидкость. При проскальзывании одной из осей увеличивается частота вращения определенных дисков, силиконовая жидкость становиться более вязкой (густеет) и муфта блокируется – образуется связь ступицы с корпусом муфты. К недостаткам вискомуфты можно отнести срабатывание с запаздыванием, неполная блокировка межосевого дифференциала, перегрев при длительном использовании, несовместимость с системой ABS.

Самоблокирующийся дифференциал Torsen представляет собой конструкцию, состоящую из червячных шестерен: ведущих (сателлиты) и ведомых (солнечные шестерни приводов осей). Блокировка в дифференциале происходит за счет сил трения в червячной передаче. При движении по твердому покрытию устройство работает как обычный межосевой дифференциал и распределяет крутящий момент по осям в равных отношениях. При проскальзывании одной из осей крутящий момент перебрасывается на ось с лучшими сцепными свойствами, при этом соотношение крутящих моментов может достигать 20:80. Ввиду ограничений по прочности конструкции дифференциал Torsen не применяется на внедорожных автомобилях.

Многодисковая фрикционная муфта представляет собой набор фрикционных дисков с контролируемой степенью сжатия (блокировки). Муфта обеспечивает распределение крутящего момента между осями в зависимости от дорожных условий. В нормальных условиях крутящий момент распределяется по осям в равных отношениях. При проскальзывании одной из осей фрикционные диски сжимаются, чем достигается частичная или полная блокировка межосевого дифференциала. Крутящий момент перераспределяется на ось, имеющую лучшее сцепление с дорогой. Для выполнения своих функций муфта может иметь электрический (электродвигатель) или гидравлический (гидроцилиндр) привод и электронную систему управления.

Ручная (принудительная) блокировка дифференциала производится водителем с помощью механического, пневматического, электрического или гидравлического привода. На некоторых конструкциях предусмотрены функции как автоматической, так и ручной блокировки межосевого дифференциала.

Вал привода задней оси выполнен, как правило, соосно с ведущим валом.

Цепная передача обеспечивает передачу крутящего момента на переднюю ось. Она включает ведущее и ведомое зубчатые колеса и приводную цепь. Вместо цепной передачи в раздаточной коробке может использоваться цилиндрическая зубчатая передача. Раздаточная коробка в системе автоматически подключаемого полного привода представляет собой, как правило, конический редуктор.

Понижающая передача служит для увеличения крутящего момента при движении по плохим дорогам и бездорожью. Она присутствует в отдельных конструкциях раздаточных коробок внедорожных автомобилей. На современных автомобилях понижающая передача выполнена в виде планетарного редуктора.

В раздаточной коробке, устанавливаемой на автомобили с системой полного привода подключаемого вручную, предусмотрена возможность подключения переднего моста (в данном контексте мост и ось синонимы) в раздаточной коробке. Отдельные конструкции раздаточных коробок системы постоянного полного привода имеют функцию отключения передней оси.

Режимы работы раздаточной коробки определяются ее конструкцией. В совокупности раздаточная коробка может иметь следующие режимы работы:

•включен задний мост;
•включены оба моста;
•включены оба моста при блокировке межосевого дифференциала;
•включены оба моста на понижающей передаче при блокировке дифференциала;
•включены оба моста при автоматической блокировке дифференциала.

Переключение режимов осуществляется с помощью рычага управления, копок на панели приборов или поворотного переключателя.


1.вал привода задней оси
2.самоблокирующийся межосевой дифференциал
3.маслосборник
4.ведущий вал
5.картер раздаточной коробки
6.вал привода передней оси
7.цепная передача

Схема вязкостной муфты

1.ведомая ступица
2.корпус муфты, связанный с приводным валом
3.ведомый диск
4.ведущий диск

Схема дифференциала Torsen

1.корпус дифференциала
2.солнечная шестерня привода передней оси
3.червячные шестерни
4.солнечная шестерня привода задней оси
5.фланец вала привода задней оси
6.ось червячной шестерни
7.сателлит

www.drive2.ru

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Содержание статьи

Устройство и разновидности раздатки

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.

Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

avtomotoprof.ru

Устройство раздаточной коробки, принцип работы, назначение, схема управления, работа раздатки, дифференциалов

Раздаточная коробка является неотъемлемой частью любого полноприводного автомобиля. Несмотря на общее предназначение – изменение величины крутящего момента и его распределение между задней и передней осью, устройство раздаточной коробки сильно зависит от типа полного привода. Рассмотрим принцип работы основных видов раздаток.

Шестеренчатая раздатка

Механическая раздаточная коробка является наиболее архаичным и в то же время самым надежным видом конструкции.

Как мы видим на схеме полного привода ВАЗ – 2121, раздаточная коробка является связующим звеном между МКПП и приводными валами, которые передают крутящий момент к дифференциалам задней и передней осей. В случае с Нивой раздатка является отделенным узлом трансмиссии, но на большинстве автомобилей ее корпус привинчивается к КПП, поэтому кардан к переднему мосту отсутствует как таковой. Систему полного привода с такой раздаточной коробкой называют Full-time.

Принцип работы

Схематическое устройство на примере ВАЗ 2121.

При движении по устойчивым поверхностям с высокими сцепными свойствами в постоянном полном приводе нет необходимости, поэтому скользящая муфта (8) через ступицу (7) сочленяет ведущий вал (12), который получает крутящий момент от двигателя, с шестерней высшей передачи (6). Шлицы высшей шестерни находятся в зацеплении с шестерней постоянного зацепления промежуточного вала. От нее крутящий момент передается на ведомую шестерню (29) и дифференциал (23).

Предназначение дифференциала в перераспределении крутящего момента между валами заднего и переднего моста. Понять его принцип работы и устройство без визуального представления крайне сложно, поэтому рекомендуем посмотреть видео.

В таком режиме работы распределение крутящего момента определяется уровнем сопротивления качению колес на передней и задней оси. Равномерное распределение тягового усилия по осям осуществляется механизмом блокировки межосевого дифференциала (23). Воздействуя на рычаг управления раздаткой в салоне, водитель перемещает скользящую муфту (31), сочленяя тем самым приводной вал передней оси (32) с зубцами на корпусе дифференциала. Таким образом, сателлиты больше не участвуют в работе дифференциала, что приводит к равномерному распределению крутящего момента между передним и задним карданами.

Понижающий ряд

Водитель, изменяя положение рычага, передвигает через ступицу (7) муфту (8), провоцируя блокировку ведущего вала (12) с низшей шестерней (9). Разница между шестернями ведущего вала в передаточном числе, что при включении понижающей передачи обеспечивает:

  • устойчивую минимальную скорость;
  • увеличение крутящегося момента, передающегося на колеса.

Part-Time

Раздаточная коробка передач в системе полного привода Part-Time не имеет межосевого дифференциала. По умолчанию у таких автомобилей ведущая задняя ось. Передний привод подключается принудительно при желании водителя. Отсутствие дифференциала приводит к тому, что включать полный привод можно только на покрытиях со сниженным коэффициентом сцепления. Если пренебречь этим советом, силы, возникающие из-за разной частоты вращения колес при повороте, очень быстро выведут раздаточную коробку из строя. Видео с разборкой раздатки Part-Time.

Если подытожить, то процессы внутри раздаточной коробки можно свести к перемещению скользящих муфт, которые изменяют комбинации вращающихся шестерен. Перемещение вилок скользящих муфт может осуществляться как напрямую через рычаги в салоне, так и нажатием клавиш на приборной панели. В последнем случае перемещение муфты осуществляется сервоприводом, который крепится к раздаточной коробке.

Системой Part-Time оснащаются: Toyota Land Cruiser 70, Opel Frontera, Great Wall Hover, УАЗ и многие другие внедорожники.

Почему Part-time и Full-time больше неактуальны

Механические раздаточные коробки передач обладают одним неоспоримым достоинством – большим ресурсом. Устройство, при котором распределение крутящего момента между ведущими мостами осуществляется за счет зацепления шестеренок, в плане надежности не имеет себе равных. Поэтому именно такой тип раздаток устанавливается на внедорожники, предназначенные для эксплуатации в условиях тяжелого бездорожья, военную технику.

Но поскольку для SUV и паркетников, использующихся по большей мере в городской черте, надежность механических блокировок не столь важна, то мириться с довольно серьезными недостатками архаичной раздаточной коробки становится нецелесообразно. Отрицательные стороны:

  • невозможность реализовать динамический полный привод, при котором моноприводный автомобиль, попадая в определенные дорожные условия, без участия водителя становится полноприводным;
  • плохая управляемость автомобилей с Full-Time раздатками;
  • невозможность постоянно использовать блокировку межосевого дифференциала в системах Full-Time и подключать второй ведущий мост в Part-Time на участках дороги, где чистый асфальт чередуется со скользкими участками.

Преимущества современных систем полного привода

Современные системы полного привода позволяют реализовать блокировку межосевого и межколесных дифференциалов с помощью ЭБУ и датчиковой аппаратуры. Фиксируя с помощью датчиков АБС проскальзывание колес, система подтормаживает колодками свободно вращающиеся колеса. Происходит выравнивание усилия сопротивления качению на обеих сторонах оси. Поэтому крутящий момент всегда может быть передан приводу ведущего моста с большим коэффициентом сцепления.

Именно так работает электронная имитация блокировки дифференциала. Вкратце рассмотрим устройство и принцип работы раздаточных коробок современных систем полного привода.

Вязкостная муфта

Вискомуфта используется как для блокировки межосвего дифференциала, так и для подключения одной из осей. Конструктивно муфта представляет собой набор помещенных в дилатантную жидкость дисков. При резком возникновении разницы угловых скоростей металлических и фрикционных дисков силиконовая жидкость изменяет свою вязкость, провоцируя блокировку муфты и равномерное распределение крутящего момента.

Недостаток вискомуфт в запаздывающем срабатывании, слабом усилии, удерживающем сцепленными фрикционные и стальные диски. Поэтому вискомуфта при активном срабатывании перегревается.

Вязкостная муфта может быть установлена в раздаточной коробке либо у заднего дифференциала.

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

    • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

Torque on-demand

На данный момент полноприводная трансмиссия Torque on-demand является наиболее совершенной для использования на SUV и паркетниках. Особенности устройства наиболее распространенных типов раздаточных коробок TOD:

    • гидродинамическая муфта с электронным управлением. В конструкции раздаточной коробки отсутствует межосевой дифференциал, но есть понижающий ряд. Включение обеих мостов осуществляется набегающей муфтой, которая прижимает пакет фрикционов. Усилие прижатие зависит от величины силы тока, подающегося на электромагнитный клапан. Передача крутящего момента между зубчатыми колесами входного и выходного валов осуществляется цепной зубчатой передачей. Устройство и принцип работы раздаточной коробки с цепной передачей отлично показаны на видео;

  • многодисковая фрикционная муфта, блокирующаяся давлением масла. Устройство раздаточной коробкой передач Haldex, устанавливающееся на Audi, VW, Seat, Volvo и т.п., предполагает наличие стальных и фрикционных дисков. Диски сжимаются, подключая передний или задний мост, давлением масла, которое возникает вследствие набегания корпуса муфты на нажимные ролики.

Для лучшего понимания работы раздаточных коробок современных систем полного привода рекомендуем ознакомиться со статьей «Суть работы блокировок дифференциала».

autolirika.ru

Раздаточная коробка.


Раздаточные коробки




Мощность, отобранная от двигателя посредством сцепления и коробки передач, направляется к ведущим колесам автомобиля через карданную и главную передачу. Для автомобилей с одним ведущим мостом в данном случае поток мощности следует в одном направлении, а вот для автомобилей, имеющих два и более ведущих мостов, необходимо мощность двигателя распределить между всеми ведущими колесами пропорционально преодолеваемой ими нагрузке. В таких автомобилях для распределения крутящего момента между ведущими мостами применяются раздаточные коробки.
Кроме того, установка понижающей передачи в раздаточной коробке позволяет значительно увеличить передаваемый крутящий момент и тяговую силу, способствуя повышению проходимости автомобиля. Поэтому многие раздаточные коробки способны выполнять две основные функции – распределение крутящего момента от двигателя между всеми ведущими колесами, а также изменение, при необходимости, величины передаваемого крутящего момента.

Раздаточные коробки классифицируются по ряду признаков:

  • по числу передач – одноступенчатые и двухступенчатые;
  • по расположению ведомых валов – соосные и несоосные;
  • по приводу ведомых валов – с бездифференциальным (блокированным) приводом и с дифференциальным приводом.

Основные типы раздаточных коробок представлены на рис. 1.

Одноступенчатые раздаточные коробки обычно применяются на полноприводных легковых автомобилях, где значительное увеличение силы тяги может привести к нежелательным перегрузкам агрегатов трансмиссии.

Двухступенчатая раздаточная коробка удваивает число передач и расширяет диапазон передаточных чисел, применяется на грузовых автомобилях с целью повышения тяговых качеств. По сути, такая раздаточная коробка является не только распределителем потока мощности, но и своеобразным демультипликатором, повышающим динамические возможности автомобиля путем увеличения тягового усилия на ведущих колесах.

Раздаточные коробки с соосными валами находят наибольшее применение, так как в них легко осуществить дифференциальный привод ведомых валов путем установки межосевых дифференциалов. Кроме того, с помощью несимметричного дифференциала крутящий момент может быть распределен между ведущими осями пропорционально вертикальным нагрузкам на них.

Дифференциальный привод ведомых валов позволяет колесам разных мостов вращаться с различными угловыми скоростями, что исключает циркуляцию мощности в трансмиссии. В таких раздаточных коробках передний мост включен постоянно, что упрощает управление раздаточной коробкой. Однако в определенных условиях на автомобиле с неблокируемым межколесным дифференциалом при буксовании одного из колес движение будет невозможно. Поэтому обязательно должно быть устройство для блокировки межосевого дифференциала.

Несоосные раздаточные коробки, как правило, бездифференциальные. Так как при движении автомобиля по неровным дорогам колеса разных мостов проходят различный путь, то при включенном переднем мосте это приводит к возникновению циркуляции мощности. Поэтому передний мост при движении по дорогам с твердым покрытием должен отключаться, чтобы предотвратить значительное изнашивание шин.
Кроме того, в таких раздаточных коробках обязательно должен быть устройство, блокирующее включение пониженной передачи при выключенном переднем мосте. Делается это для того, чтобы не допустить передачу чрезмерного крутящего момента на задний мост или заднюю тележку.

***

Раздаточная коробка ГАЗ-66

Раздаточная коробка с блокированным приводом мостов автомобиля ГАЗ-66-11 (рис. 2) включает в себя картер 1, первичный вал 2, вал 3 привода заднего моста, промежуточный вал 11, вал 9 привода переднего моста, зубчатые колеса и механизм переключения передач.
Пониженная передача имеет передаточное число 1,98, прямая – 1, т. е. раздаточная коробка автомобиля ГАЗ-66 способна выполнять дополнительно функцию демультипликатора.
Привод управления раздаточной коробкой механический, дистанционный.

Картер 1 отлит из серого чугуна и является базовой деталью, внутри которой устанавливаются валы с зубчатыми колесами.

Первичный вал 2 является ведущим элементом раздаточной коробки. На переднем конце вала нарезаны шлицы для установки фланца, к которому крепится карданный вал, связанный с коробкой передач. Первичный вал установлен в двух подшипниках.

Передний подшипник – шариковый, жестко фиксирует вал в стенке картера от осевого смещения. Подшипник закрыт крышкой, в которой установлена самоподжимная уплотнительная манжета, работающая по поверхности ступицы фланца.

Задний подшипник роликовый цилиндрический (допускающий температурное изменение длины вала) установлен в расточке зубчатого колеса 4 вала привода заднего моста. На заднем шлицованном конце вала установлено подвижное зубчатое колесо 3 включения заднего моста и пониженной передачи.

Вал привода заднего моста 5 является ведомым валом раздаточной коробки. Вал вращается на двух подшипниках, один из которых установлен в задней стенке картера, а другой – в крышке. Наружный конец вала шлицованный. На нем установлен фланец, к которому крепится карданный вал заднего моста.
В средней части вала установлена шестерня 6 привода спидометра.
Вал имеет уплотнительную манжету.

Промежуточный вал 11 вращается на двух шариковых подшипниках, установленных в стенке картера. По всей длине вала выполнены шлицы, на которых установлены два зубчатых колеса. Зубчатое колесо 10 пониженной передачи установлено неподвижно с помощью стопорного кольца, а зубчатое колесо 7 включения переднего моста имеет возможность перемещаться вдоль вала. Концы вала закрыты крышками.

Вал привода переднего моста 9 также установлен на двух подшипниках. На шлицах вала неподвижно закреплено зубчатое колесо 8 привода переднего моста, а на противоположном конце – фланец крепления карданного вала переднего моста.
Вал уплотняется уплотнительной манжетой.

Механизм переключения передач (рис. 2, б) состоит из двух штоков 12 и 18 с вилками 13 и 17, фиксаторов и блокирующего устройства.

Перемещение с помощью механизма переключения передач зубчатого колеса 3 в сторону вала привода заднего моста и введение его в зацепление с внутренним зубчатым венцом зубчатого колеса 4 обеспечивает включение прямой передачи, при которой крутящий момент передается напрямую с первичного вала 1 на вал 5 привода заднего моста.

Зубчатые колеса 4 и 8 связаны через валы привода мостов с колесами передней и задней осей и, поскольку они имеют одинаковый диаметр и число зубьев, вращаются с равными угловыми скоростями. Поэтому перемещением подвижного зубчатого колеса 7 можно включить передний мост прямо на ходу при движении автомобиля на прямой передаче.

Включение пониженной передачи вследствие отсутствия синхронизаторов производится перемещением и введением в зацепление зубчатого колеса 3 с зубчатым колесом 10 промежуточного вала только при полной остановке автомобиля.

Блокирующее устройство механизма переключения передач не позволяет включить пониженную передачу без выключения переднего моста и выключить передний мост при включенной пониженной передаче. Осуществляется это благодаря двум сухарям 15, расположенным между штоками, на боковых поверхностях которых выполнены выемки различной глубины.

На штоке 12 включения пониженной передачи имеется три выемки (лунки). Между выемками соответствующими нейтральной передаче и прямой передаче, боковая поверхность ползуна сточена под лыску, поэтому при перемещении штока во время включения прямой передачи сухарь сдвигается на относительно небольшое расстояние, сжимая пружину 16.

При перемещении штока в другую сторону для включения пониженной передачи при том же положении штока 18 включения переднего моста невозможно, так как из-за отсутствия лыски сухарь должен будет сместиться на большее расстояние, что приведет к упору его в противоположный сухарь. Перемещение штока 12 будет возможным, только если будет включен передний мост и напротив сухарей окажется более глубокая выемка штока 18.
После включения пониженной передачи сухарь устанавливается в неглубокой выемке штока 12, что приводит к блокированию штока 18 включения переднего моста. Выключить передний мост можно только после выключения пониженной передачи.

***



Раздаточная коробка КамАЗ

На автомобиле КамАЗ-4310 установлена механическая двухступенчатая раздаточная коробка с несимметричным межосевым дифференциалом (рис. 3).
Передаточные числа: первая (понижающая) передача – 1,692, вторая (повышающая) передача – 0,917. Поэтому на понижающей передаче раздаточная коробка выполняет дополнительно функцию демультипликатора, а на повышающей – делителя (мультипликатора).
Раздаточная коробка выполнена по трехвальной схеме с соосными выходными валами.

Редуктор раздаточной коробки состоит из картера 10, первичного вала 1, промежуточного вала 21, вала 18 привода переднего моста, межосевого дифференциала, вала 9 привода заднего моста. Все зубчатые колеса редуктора постоянного зацепления со спиральными зубьями.

Картер раздаточной коробки литой, с вертикальным разъемом. В верхней части картера имеется люк, закрытый крышкой, для установки коробки отбора мощности. В гнездо заднего торца картера может устанавливаться односкоростная коробка отбора мощности для привода лебедки, связанная с первичным валом 1 через зубчатое колесо 4.

Первичный 1 и промежуточный 21 валы вращаются на цилиндрических радиальных подшипниках, дифференциал – на цилиндрическом и шариковом радиальных подшипниках. Шарикоподшипник первичного вала воспринимает только осевые нагрузки и установлен в крышке первичного вала с радиальным зазором.

К ведущему зубчатому колесу 2 первичного вала приварено зубчатое колесо 3 отбора мощности. Зубчатое колесо 7 понижающей передачи и зубчатое колесо 14 повышающей передачи установлены на роликоподшипниках с алюминиевыми сепараторами.

Дифференциал – планетарного типа с четырьмя сателлитами 8, солнечным зубчатым колесом 13 и коронным зубчатым колесом 11, соединенным с валом 9 привода заднего моста. Момент вращения от солнечного зубчатого колеса 13 передается на вал 18 привода переднего моста.
При незаблокированном дифференциале обеспечивается распределение крутящих моментов между передним и задними мостами в соотношении 1:2, в соответствии с вертикальными нагрузками на передний мост и заднюю тележку.
В зависимости от дорожных условий дифференциал может быть заблокирован, и тогда валы привода переднего и заднего мостов вращаются как одно целое.

Смазывание зубчатых колес раздаточной коробки осуществляется разбрызгиванием. Для подачи смазочного материала к подшипникам зубчатого колеса понижающей передачи промежуточного вала в картере раздаточной коробки имеется маслосборник (карман) 6, соединенный через отверстия в картере крышки подшипника, штуцере и валу с подшипниковой зоной.

Для включения повышающей передачи муфта 15 вводится в зацепление с зубчатым венцом зубчатого колеса 14. В этом случае крутящий момент от первичного вала 1, через ведущее зубчатое колесо 2, промежуточное зубчатое колесо 22, зубчатое колесо 14 повышающей передачи, муфту 15 передается на водило 16 дифференциала и распределяется между валами привода ведущих мостов.

Для включения понижающей передачи необходимо муфту 5 сместить вправо. При этом соединятся зубчатые колеса 22 и 7 и крутящий момент от ведущего зубчатого колеса 2 первичного вала 1, через промежуточное зубчатое колесо 22 и муфту 5 будет передаваться на зубчатое колесо 7 понижающей передачи, далее через ведущее зубчатое колесо 12 дифференциала на водило 16 и распределяться между валами привода мостов.

Переключение передач в раздаточной коробке осуществляется дистанционно – мембранными пневматическими камерами. Воздух в пневматические камеры переключения передача подается электропневматическими клапанами (рис. 3, а), управляемыми из кабины водителя трехпозиционным переключателем.

Блокировка дифференциала происходит при введении в зацепление муфты 17, сидящей на шлицах вала 18 привода переднего моста с зубчатым сектором на передней части водила 16.

Включение блокировки межосевого дифференциала осуществляется также мембранной пневматической камерой 19, воздух в которую подается через пневматический кран, установленный в кабине под панелью приборов.

***

Коробка отбора мощности



k-a-t.ru

26. Назначение, общее устройство и принцип работы раздаточной коробки.

Раздаточной коробкой передач называется дополнительная ко­робка передач, распределяющая крутящий момент двигателя между ведущими мостами автомобиля. Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она од­новременно выполняет функции демультипликатора, что позво­ляет увеличить диапазон передаточных чисел коробки передач и эффективнее использовать автомобиль в различных дорожных ус­ловиях. В зависимости от назначения автомобилей на них применяются раздаточные коробки различных типов.

раздаточные коробки

по расп валов привода вед мостов

по приводу вед мостов

по числу передач

с соосными валами

с блокированным приводом

одноступенчатые

с несоосными валами

с дифференциальным приводом

двухступенчатые

трехступенчатые

Дополнительно к общим требованиям к раз­даточной коробке предъявляются специальные требования, в со­ответствии с которыми она должна обеспечивать:

• распределение крутящего момента между ведущими мостами автомобиля пропорционально приходящимся на мосты вертикаль­ным нагрузкам;

• увеличение тяговой силы на ведущих колесах, необходимое для преодоления повышенных сопротивлений при движении ав­томобиля по плохим дорогам, бездорожью и на крутых подъемах;

• отсутствие циркуляции мощности в трансмиссии автомо­биля;

• возможность движения автомобиля с минимальной устойчи­вой скоростью (2,5…5,0 км/ч) при работе двигателя на режиме максимального крутящего момента.

Раздаточные коробки с соосными валами привода ведущих мо­стов имеют широкое применение, так как они по­зволяют использовать для переднего и заднего ведущих мостов одну и ту же главную передачу (взаимозаменяемую). Однако в этом слу­чае ведущая шестерня главной передачи переднего моста, имея левое направление спирали зубьев, будет работать на ввинчивание, по­этому при ослаблении затяжки ее подшипников может произойти заклинивание главной передачи переднего ведущего моста. Раздаточные коробки с несоосными ведомыми валами в отличие от раздаточных коробок с соосными ведомыми валами не имеют промежуточного вала. Они более компактны, менее ме­таллоемки, более бесшумны при работе и имеют более высокий КПД. Раздаточные коробки с блокированным приводом ведущих мостов позволяют использовать полную по условиям сцепления ведущих колес с дорогой тяговую силу без их пробуксовки. Одна­ко при движении автомобиля на повороте или на неровной доро­ге при блокированном приводе неизбежно проскальзывание ко­лес, так как передние колеса проходят больший путь, чем задние. В этом случае увеличивается износ шин, расход топлива и проис­ходит перегрузка деталей трансмиссии. Для устранения таких от­рицательных явлений передний мост отключают при движении по дорогам с твердым покрытием и включают только на тяжелых участках дороги. Раздаточные коробки с дифференциальным приводом ведущих мостов исключают возникновение перечислен­ных ранее отрицательных явлений. Применяемый в этих коробках межосевой дифференциал позволяет приводным валам ведущих мостов вращаться с разными скоростями и распределять крутя­щий момент двигателя между мостами в соответствии с воспри­нимаемыми ими вертикальными нагрузками. Если нагрузки оди­наковы по величине, то используют симметричный дифференци­ал, а если неодинаковы, то несимметричный. При раздаточных коробках с дифференциальным приводом передний мост посто­янно включен. В результате износ шин меньше, чем при отключе­нии переднего моста. Однако межосевой дифференциал ухудшает проходимость автомобиля, так как при буксовании на месте од­ного из колес автомобиль не может начать движение. Поэтому для повышения проходимости межосевые дифференциалы выполня­ют с принудительной блокировкой. Наибольшее распространение на автомобилях повышенной проходимости получили двухступенчатые раздаточные коробки.

Двухступенчатая коробка с прямой и понижающей передачами и блокированным приво­дом.

Валы переднего моста ведущий 7, промежуточный 8 и приво­дов переднего 10 и заднего 7 мостов установлены на шариковых подшипниках в картере 3 и крышке 6 раздаточной коробки. Зад­ним концом ведущий вал 1 опирается на цилиндрический роли­ковый подшипник в выточке вала 7. На шлицах валов установле­ны шестерня 4 понижающей и прямой передач, шестерня 9 вклю­чения переднего моста и ведомые шестерни 2 и 11 понижающей передачи и вала привода переднего моста. Шестерня 5 изготовлена вместе с валом 7. Все шестерни раздаточной коробки прямозубые. При включении прямой передачи шестерня 4 вводится в за­цепление с шестерней 5 и валы 1 и 7 соединяются напрямую. При включении переднего моста шестерня 9 вводится в зацепление с шестернями 5 к 11. Для включения понижающей передачи шес­терня 4 вводится в зацепление с шестерней 2. Перед включением понижающей передачи необходимо включить передний мост, иначе передача не включится. Передний мост может быть вклю­чен и без понижающей передачи. Механизм переключения передач раздаточной коробки имеет блокирующее устройство (замок), препятствующее включению понижающей передачи, если выключен передний мост, или вы­ключению моста, если включена понижающая передача. Блокиру­ющее устройство предохраняет механизмы привода колес заднего ведущего моста от перегрузок. Устройство состоит из двух сухарей 15 и 16 и разжимной пружины, которые находятся в картере между ползунами 14 и 17. Под действием разжимной пружины сухари входят в выемки ползунов. На ползуне 14 переключения передач имеется три выемки. В среднюю глубокую выемку 7 сухарь 15 вхо­дит при нейтральном положении шестерни 4, а в крайние мень­шей глубины выемки 13 и 20 — при включении соответственно прямой и понижающей передач. Между выемками 12 и 13 выпол­нена лыска. Ползун 7 имеет две выемки — глубокую 18 для вклю­чения переднего моста и меньшей глубины 19 для выключения переднего моста. Положение ползунов, соответствующее включе­нию переднего моста и прямой передачи, показано на рис. 4.4, 5, а понижающей передачи и переднего моста — на рис. 4.4, в. Вы­ключить передний мост при включенной понижающей передаче невозможно, так как зазор между сухарями блокирующего уст­ройства меньше глубины выемки 18. При включенном переднем мосте сухарь 75 из выемки 12 можно переместить только в выемку 13 по лыске на ползуне 14. Привод управления раздаточной коробкой имеет два рычага. Один рычаг служит для переключения передач, он связан с пол­зуном 14. Другой рычаг предназначен для выключения переднего моста, он соединен с ползуном 17. Включать передний мост мож­но без выключения сцепления, так как скорости вращения шес­терен 9 и 11 практически одинаковы.

studfiles.net

Для чего автомобилю нужна раздаточная коробка? :: SYL.ru

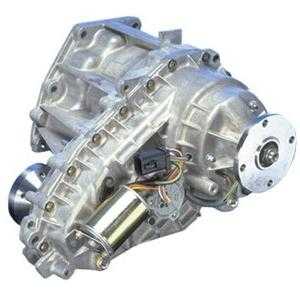

Раздаточная коробка – это неотъемлемый атрибут каждого автомобиля, который оснащается полным приводом. Данное устройство выполняет функцию распределения крутящего момента по осям и его увеличение при движении на бездорожье. В сегодняшней статье вы узнаете подробную информацию о том, как устроена раздаточная коробка и на какие типы разделяется.

Назначение

Как мы уже отметили выше, данная коробка распределяет усилие, то есть крутящий момент на ось автомобиля. Однако раздаточная коробка выполняет и ряд других важных функций. Среди них стоит отметить отключение и включение ведущего переднего моста.

Особенности конструкции

Как правило, данный механизм имеет 2-ступенчатый редуктор. В зависимости от него меняются передаточные числа автомобиля. Таким образом, количество передач в трансмиссии может возрасти вдвое. Первый ряд передаточного числа получается при выключении высшей (прямой) передачи. Второй ряд может задействоваться аналогично, только в обратом порядке – при понижении передачи. Благодаря этому коробка раздаточная позволяет двигаться автомобилю в любых дорожных условиях. Каждый автомобиль с полным приводом имеет специальный механизм, который не дает возможность включить понижающую передачу в то время, когда задействуется передний мост. Это позволяет снизить нагрузку на заднюю ось и предохранить ее от перегрузки большого крутящего момента.

Раздаточная коробка УАЗ ‘а и всех других полноприводных автомобилей имеет одинаковое устройство. Она состоит из:

  • Ведущего вала.
  • Межосевого дифференциала.
  • Вала привода задней оси.
  • Цепной (зубчатой) передачи.
  • Механизма блокировки дифференциала.
  • Понижающей передачи.
  • Вала привода передней оси.

Кроме этого различают два основных типа раздаточных трансмиссий:

  • Коробки для переключаемого привода на 4 колеса.
  • Трансмиссии для постоянного привода на то же самое количество колес.

Раздаточная коробка первого типа может переключаться в режим «4WD» (полный привод) вручную или автоматически. Когда данный режим не включен, такой автомобиль будет работать по принципу моноприводного, по системе 4х2. Полный привод может включаться двумя способами – непосредственно водителем и через специальный модуль. Раздаточная коробка второго типа всегда работает только в режиме полного привода, то есть все время задействуется 4 колеса. Такая «раздатка» передает постоянный крутящий момент к переднему и заднему мосту. Колесная формула такого автомобиля всегда 4х4 – из 4 колес все ведущие.

Режимы работы трансмиссии

Режимы работы «раздатки» определяются ее конструкцией. В основном такая трансмиссия может выполнять следующие функции:

  • Включение заднего моста.
  • Обоих мостов.
  • Обоих мостов при блокировке межосевого дифференциала или на понижающей передаче при блокировке.
  • Режим включения 2 осей при автоматической блокировке дифференциала.

Как правило, переключение режимов осуществляется при помощи рычага, расположенного на передней панели в салоне автомобиля.

www.syl.ru
