Пошаговое построение плана земляных масс — PROGENPLAN

Сегодняшний пост пополнит рубрику «Земляные массы» и затронет вопросы, которых я еще не касалась по этой теме. Я уже не раз рассказывала, как правильно заполнить ведомость земляных масс, но при этом почему-то не посчитала нужным рассказать, как выполнить сам план этих самых масс :).

Рассмотрим на конкретном примере пошаговое построение плана земляных масс. К работе над земляными массами переходят уже тогда, когда полностью отработан план организации рельефа.



Моя последовательность работ:
Шаг 1.

Копирую план организации рельефа с топосъемкой на отдельный лист, объединив их в блок. С блоком работать удобнее, так как строить картограмму мы будем поверх плана, заполненного горизонталями и существующими отметками рельефа местности. После определения «черных» и «красных» отметок мы наш блок успешно удалим, но об этом чуть позже, идем дальше.

Шаг 2.

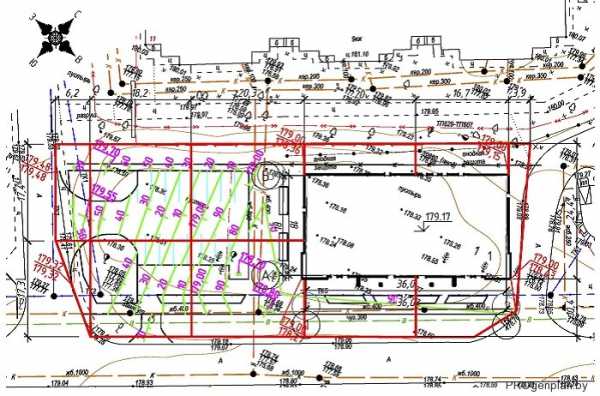

Проектируемый участок я делю на квадраты, вычерчивая сетку 20х20 м поверх нашего «блока» — плана организации рельефа. Проектируемые и существующие здания под сетку не заносим – так, как показано на примере. Конечно, в зависимости от формы проектируемой территории, зданий и сооружений, ячейки сетки могут получится любой формы: прямоугольники, треугольники, трапеции и т.д.



Шаг 3.

Следующим шагом проставляю на всех пересечениях сетки существующие (черные) и проектируемые (красные) отметки рельефа местности. Для этого и нужен наш блок с планом организации рельефа и топосъемкой. По топосъемке я определяю существующую отметку, по плану организации рельефа – проектируемую отметку рельефа местности в местах пересечений сетки.



Проектируемая отметка ставиться над существующей отметкой на чертеже (так, как показано на картинке). Всё, дальше наш «блок» нам уже не нужен. Удаляем топосъемку с планом организации рельефа. У нас останется только сетка с отметками.

Шаг 4.

Следующая задача – подсчитать разницу между проектируемой и существующей отметкой. Тут все просто: от проектируемой (красной) отметки отнимаем существующую (черную) отметку и записываем результат слева от проектируемой отметки (смотрим на пример ниже). Результат может быть отрицательный (со знаком минус), положительный и равен нулю (в случае, если значения красной и черной отметок рельефа совпадают). Отрицательный результат означает «выемку», положительный — «насыпь».



По окончанию этой работы мы имеем набор геометрических фигур с высотами каждой ее вершины и можем переходить к следующему шагу.

Шаг 5.

После того, как мы определили высотные отметки на каждом пересечении сетки, самое время построить линию нулевых работ. Показывается она штрихпунктирной линией и располагается между выемкой и насыпью. Если все высотные отметки только положительные или только отрицательные, то линии нулевых работ на чертеже не будет (как раз мой случай). Это значит, что грунт всей проектируемой территории мы либо насыпаем, либо вынимаем.

Так как на моем плане земляных масс весь грунт насыпной (все высотные отметки со знаком «плюс» или равны нулю), я покажу как построить линию нулевых работ на примере отдельной квадратной ячейки. Предположим, что квадратная ячейка имеет длину стороны 20 м и высотные отметки +3,0; -2,0; -4,0; 0,0. Между отметкой насыпи +3,0 и выемки -2,0 пройдет линия нулевых работ. По рассматриваемой стороне ячейки перерабатывается 5 м грунта: 3 м насыпаем и 2 м срезаем. Делим длину стороны на 5 и определяем в какой точке проходит линия нулевых работ 20/5=4 м (4 м длины на 1 м высоты). Значит «ноль» расположен на расстоянии 8 м от отметки -2,0 или 12 м от отметки +3,0.



Наносим точку на стороне квадрата между отметками +3,0 и -2,0 и соединяем с отметкой 0,0. Продлеваем линию нулевых работ таким образом через все ячейки, имеющие отметки и выемки и насыпи. «Выемку» по проектируемому участку заштриховываем линиями под углом 45 градусов. Переходим к следующему шагу.



Шаг 6.

Теперь нам необходимо определить объем каждой ячейки. Тут вариантов не так уж и мало: можно вспомнить школьную математику или воспользоваться онлайн калькулятором (правда калькуляторы в основном придуманы только на подсчет котлованов с откосами или траншей). Я пользуюсь простой и удобной программкой ZEMMAS которую вы можете скачать на сайте в рубрике «Материалы для СКАЧИВАНИЯ». Правила пользования предельно просты: находите нужную вам фигуру (тип ячейки) и вводите необходимые данные для подсчета объема (например, для прямоугольной ячейки надо указать длины двух сторон в метрах (замеряем по плану) и высотные отметки вершин фигуры (это те отметки, которые мы получили путем отнимания существующей отметки от проектируемой (см. шаг 4).

Полученный объем проставляем в центр ячейки сетки на плане. Важно не упускать знаки отметок. Если высотная отметка со знаком «минус», значит и в программу мы вписываем ее со знаком минус. Объем «выемки» на плане указывается со знаком «минус», «насыпи» — со знаком «плюс».

Отдельно расскажу про подсчет объемов по откосам, образованным насыпью. Уклон откоса принимается от вида грунта. Для примера обозначим уклон откоса 1:1,5 (наиболее часто применяемый уклон для Беларуси). Предположим, что высота насыпи – 1 м, тогда в ширину откос займет 1,5 м. В сечении наш откос будет выглядеть так:



Мы получили прямоугольный треугольник и знаем значения его катетов: 1 м и 1,5 м. Имея такие исходные данные, легко вычислить площадь прямоугольного треугольника по формуле ½*1*1,5 (вспоминаем школу и нашу уверенность в том, что эти дурацкие формулы из геометрии нам никогда в жизни не понадобяться, затем громко смеемся). Площадь нашего откоса в сечении = площади прямоугольного треугольника = 2,5 кв.м.

Зная длину откоса (а мы ее всегда знаем) не сложно вычислить объем, умножив площадь его сечения на длину. Кто не понял, длину замеряем по чертежу.



Шаг 7.

Выдохните, осталось совсем чуть-чуть. Под планом земляных масс приводим маленькую табличку, куда вносим все значения объемов ячеек со знаком «плюс» — строка «насыпь» и все объемы ячеек со знаком «минус» — строка «выемка». В конце каждой строки приводим итоговую цифру – сумму полученных объемов по «насыпи» и «выемки» соответственно.



Эти итоговые значения объемов насыпи и выемки заносятся в первую строку «Ведомости объемов земляных масс» — грунт планировки территории. Как заполнять ведомость подробно описано в соответствующих постах. Смотри рубрику ;).

progenplan.by

Картограмма земляных работ – методы расчета

Важным этапом при возведении нового объекта является подготовка строительной территории. Эта работа требует преобразования рельефа в специальную площадку, согласно проекту вертикальной планировки. Вертикальная планировка населенного пункта обеспечивает необходимые параметры:

  • сооружения зданий;
  • уклонов улиц и площадей для передвижения людей, транспорта;
  • отведения поверхностных сточных вод.

Значение картограммы

Картограмма земляных работ – это графический документ, являющийся составной частью генерального плана. Она представлена в виде чертежа, который отражает сетку квадратов с определенными отметками. Величина геометрических фигур зависит от сложности рельефа, его размеров и точности вычислений.

Изображение создается параллельно строительной сетке и помогает определять объем земляных работ. Эти знания нужны для сопоставления разных проектов изменения ландшафта и вычисления стоимости и объема трудозатрат.

Подсчет объема земляных работ

Существующие методы расчетов земляных работ

Методы подсчета объемов земляных работ

Подготавливаемая строительная территория бывает горизонтальная или наклонная. Если она сложной формы, ее разбивают на несколько правильных геометрических тел, объемы которых суммируются. От того, какие фигуры используются, зависит выбор способа расчета.

Метод квадратных призм заключается в том, что земляная площадь разбивается на целые квадраты и квадраты, где линия нулевых работ формирует другие фигуры – многоугольники. В основе этого способа находятся формулы разных ученых: Ньютона-Котеса, Симпсона, Франка. Есть способ разделения квадратов на призмы и определение центра тяжести фигуры путем суммирования рабочих отметок.

Метод треугольных призм определяет объем земляных работ по площадям оснований треугольников и рабочим отметкам цельной фигуры. Для расчета объемов по призмам нужны знания формул.

Еще один — метод горизонтальных пластов, при котором земляное тело делится на пласты с горизонтальными сечениями.

Способ изораб такой же, как предыдущий, только вместо горизонтальных линий используются линии равных рабочих отметок через каждые 10 см.

Картограмма земляных работ на стадии рабочих чертежей

Метод вертикальных профилей применяется при наличии небольшого уклона.

На чертеже указываются:

  • нулевой баланс;
  • котлованы и насыпи;
  • объем земляных работ;
  • направление перемещения почвы.

Каждый вид рабочих отметок определяется по специальной формуле.

Что нужно для составления картограммы

Для расчета картограммы понадобится:

  • калькулятор;
  • лист бумаги;
  • линейка;
  • карандаш.

Или это все может заменить специальная компьютерная чертежная программа.

Составление документа

Картограмма

Картограмма земляных работ составляется поэтапно согласно инструкции.

Основу документа составляет геодезическая подоснова с вертикальной планировкой участка в определенном масштабе. Геоподоснова отражает высоту в виде точек или горизонтальных линий. На чертеже вертикальной планировки обозначается уровень земли.

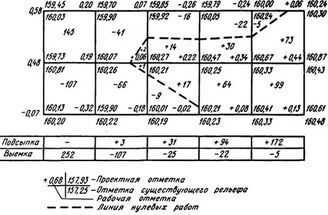

На генплан наносится сетка квадратов. В каждом углу фигуры расположены черные (реальные), красные (предполагаемые) и рабочие отметки, означающие разницу между существующими и проектными данными. Они записываются на вершинах фигур и имеют определенные знаки. Плюс означает, что проектное число выше отметки земли и требует засыпки грунта. Отрицательный знак символизирует выемку. Изменение высоты должно осуществляться равномерно. Точки соединяются между собой. Затем отмечается линия нулевых работ, обозначающая зону между выемкой и насыпью.

Чертеж основывается на расчетах объема насыпи и выемки для каждого квадрата. Для этого средняя рабочая величина умножается на площадь квадрата. Если квадрат разделен на другие фигуры, расчеты делаются по формуле вычисления объемов определенного многоугольника. Все полученные данные суммируются для получения общего объема насыпей и котлованов.

Составление нулевого баланса

Составление картограммы земляных работ

Отчеты отражают работу любой строительной организации. Даже в случае временной остановки деятельности компании составляется нулевой баланс. Для его определения понадобится бухгалтерский баланс, налоговые и статистические отчеты. Составление нулевого баланса требует выполнения нескольких действий.

Законодательство обязует каждого предпринимателя сдавать декларацию в налоговые органы. Ошибочно полагать, что неработающая организация, в которой отсутствует штат сотрудников и бухгалтер, не должна отчитываться. Вовремя предоставленная документация поможет избежать административного наказания. Своевременно поданные документы избавят от налога на имущество и прибыль.

По упрощенной системе налогового режима бухгалтерский отчет не нужен, так как нулевой баланс не отражает итог бухгалтерского учета. Поля, где отмечаются расходы, начисление заработной платы или банковские обороты, остаются пустыми. Указываются только данные о компании.

Сведения заносятся в актив и пассив бухгалтерского баланса. В активе находится ресурсная база предприятия, в пассиве – объем уставного капитала. Если фонд основан на денежных средствах, он фиксируется как дебиторская задолженность. Нулевой баланс является разновидностью бухгалтерского, только без движений по счетам за отчетный период. Заполненная документация в двух вариантах предоставляется в налоговую инспекцию. Один экземпляр остается у сотрудника службы, другой – возвращается предпринимателю.

Видео по теме: Создание поверхности и составление картограммы земляных работ

promzn.ru

Подсчет объемов земляных работ

Подсчеты земляных работ применяются на самих различных этапах строительства. Благодаря обсчету земельных работ принимается ряд основополагающих технических решений:

  • по выбору способа производства вида работ,
  • определению стоимости работ и их продолжительности.

Правильно выполненная процедура  позволит получить достоверные цифры, необходимые для дальнейших расчетов во время строительства.



Когда намечается устройство углублений в земле для закладки фундамента, требуется детальный подсчет объемов работ по выемке, перемещению, укладке грунта. Данный расчет помогает правильно отобрать приемы и способы осуществления земляных работ; выявить надобность отвозки; решить вопрос использования вынутого грунта; узнать предполагаемые затраты и длительность работ.

Обсчет земельных масс - для чего он нужен?

Наша фирма, оказывающая геодезические услуги выполняет подобные расчеты быстро, качественно, максимально точно.


Нередко требуется определение объёмов выемок в грунте, предназначенных для устройства оснований зданий. Для этого по специальным формулам рассчитываются габариты котлована понизу. Определив крутизну откосов и зная расстояние от поверхности до дна выемки можно получить охват котлована поверху.


Если форма котлована должна быть прямоугольной его объем высчитывают по формуле объема призматоида. Котлованы для построек типа резервуар роют двумя подходами. На первой фазе устраивают общий котлован прямоугольной формы, так как данные сооружения зачастую строятся группами. На второй фазе делают соответствующие углубления. Исходя из этого, в 2 этапа высчитывается и объем земляных работ: ведется расчет прямоугольной выемки, а после углублений в виде конуса.


Когда требуется узнать объем траншеи, ее продольный профиль делят на области с равными уклонами, высчитывают емкость грунта для каждого из участков и подбивают их сумму.

Чтобы вычислить объем траншеи для совмещенной прокладки инженерных линий площадь их поперечного сечения определяют как общее количество площадей траншеи полного сечения для сетей глубокой закладки и доп. выемки для сетей неглубокого заложения.


Что за этим следует?


При подсчете объема переработки грунта протяженные инженерные сети разбивают на пикеты по 100-200 метров. В первую очередь высчитывают объемы работ на участках, после суммируют их, получая объем земляных работ. Расчеты рационально вести табличным способом.


Объем сооружения из насыпного грунта определяют по формулам подходящим и для выемок. Для этого берут во внимание форму насыпи (например, трапеция). Необходимое количество грунта для создания насыпи получают, используя коэффициент остаточного разрыхления. Если наблюдается значительная крутизна склона, перепады рельефа, то объёмы разработки грунта высчитывают, разбивая насыпи на зоны с упрощенными геометрическими параметрами.

Если у вас возникли вопросы касательно вашего проекта и обсчета земельных масс, вы всегда можете обратиться в нашу компанию за консультацией по тел. +7 965 247 79 43



elipsgeo.ru

Программа расчета объема земляных работ


Автор проекта: Дмитрий Житов

Строительные земляные работы – это рытье котлована под фундамент, бассейн или пруд, траншеи для автономной канализации загородного дома, дренажной системы или водоснабжения коттеджа.
При организации земляных работ очень важно правильно оценить объемы вынимаемого грунта.
Стоимость проведения земляных работ складывается из самого рытья котлована или траншеи и вывоза грунта. Стоит распланировать перемещение верхнего плодородного слоя земли для дальнейшего использования в саду или огороде. Неплодородную часть грунта используют для выравнивания участка, обратной подсыпки фундамента или вывозят за пределы участка. Места для вывоза грунта определяют заранее.

Так же обратите внимание, что расценки за рытье 1 кубического метра часто увеличиваются с увеличением глубины проведения работ. Так цена от поверхности до 1 метра глубиной и от 1 метра и глубже может различаться даже в два раза. Перемещение грунта часто также отдельная статья расходов. Чтобы не нести непредвиденных расходов, оговорите все заранее с подрядчиком.

Учитывайте запас в размерах котлована для установки опалубки при заливке фундамента.

Вручную или экскаватор?
У каждого из этих подходов есть свои плюсы и минусы.
При работе вручную котлован может быть выполнен более аккуратно.
При недорогой рабочей силе и небольших объемах конечная стоимость производства земляных работ вручную может быть меньше, чем при аренде экскаватора и прочей спецтехники. Легче осуществить контроль размеров и геометрии котлована.
Однако при значительных объемах грунта и в скорости работы экскаватор часто выигрывает. В любом случае, решение зависит от вас.

Порядок производства земляных работ.
Разметка котлована.
Сначала нужно разметить место под котлован или траншею. Для этого на поверхности земли колышками и тонким шнуром обозначают место проведения работ. Для контроля геометрии измеряют две диагонали будущего котлована – они должны совпадать.

Однако это непрофессиональный способ и подходит для разметки траншей или для относительно ровного участка земли.

Для более точного проектирования земляных работ применяют следующую технологию.
На некотором расстоянии от предполагаемого котлована вкапывают деревянные столбики, группами по две штуки (обноски). На них закрепляют строго горизонтально доски, на которые натягивают шнуры. Доски старайтесь закрепить на одном уровне друг с другом.
Перемещая шнуры, добиваются точной разметки. Эти обноски в дальнейшем используют и для точной установки опалубки ленточного фундамента.

Очень облегчает работу нивелир, теодолит, лазерная рулетка или лазерный уровень.

Рытье котлована.
При слабом грунте или значительной глубине котлована уделите особое внимание безопасности проведения земляных работ. В этом случае стенки котлована делают не строго вертикальными, а с уклоном - для предотвращения осыпания грунта.

Стенки и дно котлована контролируют уровнем и рейкой достаточной длинны.

Контроль геометрии.
Для точного угла в 90 градусов есть один прием. Треугольник со сторонами 3:4:5 метров (или со сторонами, кратными этим цифрам) имеет один угол в 90 градусов. Откладывают на одной стороне от угла 3 метра, на другой – 4 и расстояние между точками должно быть ровно 5 метров.

масштаб чертежа 1: 11.52345678910
