Прокладка труб под землей проколом – Бестраншейная прокладка кабеля методом ГНБ, Первая Буровая Компания , прокладка труб и кабелей без траншей методом ГНБ, гнб прокладка кабелей и труб, прокладка кабеля под дорогой, укладка кабеля

Содержание

Бестраншейные методы прокладки трубопровода под землей-Сантехмонтаж в Днепропетровске



Наиболее распространенным является открытый способ прокладки труб в земле, когда роется траншея нужной глубины, в ней монтируется трубопровод, после чего траншея закапывается. Такой метод имеет свои недостатки:

  • нарушается плодородный слой почвы;
  • уничтожаются зеленые насаждения;
  • если траншея проходит через дорогу, то разрушается асфальтовое покрытие, которое потом необходимо будет восстановить, а если дорогу нельзя перекрыть, то прокладка трубопровода открытым способом на таком участке вообще становится невозможной.

Что бы проложить трубопровод под железной дорогой, рекой, жилой постройкой, автотрассой и т.п. используют бестраншейные методы прокладки трубопроводов. Бестраншейные технологии бурения позволяют выполнять подземные работы без вскрытия грунта, что исключает необходимость восстановления асфальтовых покрытий дорог, нарушения функционирования существующих коммуникаций, перекрытие дорог, уничтожение деревьев и элементов благоустройства и т.д.

Так же к преимуществам бестраншейных технологий можно отнести:

  • сокращение материальных затрат;
  • уменьшение времени работы;
  • сокращение рабочего персонала, необходимого для проведения работ;
  • сведение к минимуму вреда окружающей  среде;
  • возможность прокладки коммуникаций в зимний период;
  • отсутствие траншей и механизмов повышают безопасность работ.

Если необходимо сделать небольшой участок бестраншейной прокладки трубопровода, такой как, например прокол под дорогой. То можно обойтись и из специальных машин и оборудования. Потребуется лишь изготовить цилиндр нужного диаметра с закрепленной к нему наращиваемой штангой. И с помощью него вручную выбирать землю из под дороги, предварительно выкопав траншеи с обеих сторон. Когда же прокол измеряется в десятках метрах и больше, то потребуется использование специальных механизмов.

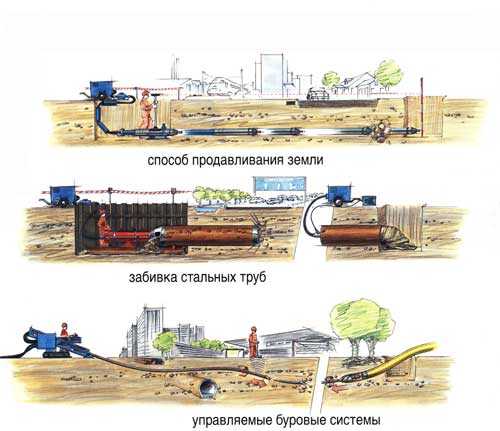

Существует несколько способов бестраншейной прокладки трубопроводов:

  1. Санация – замена туб, может быть осуществлена двумя методами:

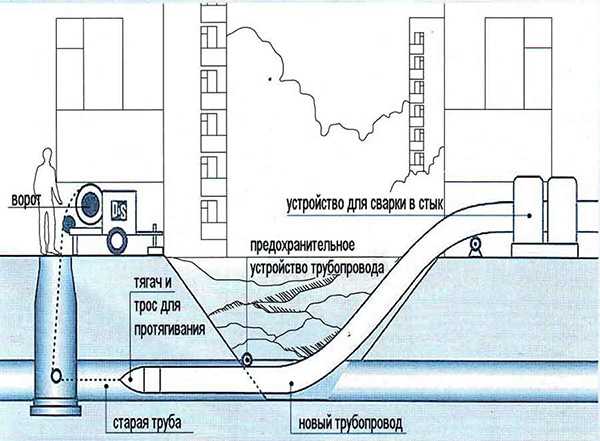

  2. Релайнинг – метод, при котором новая труба из полимерного материала затягивается в существующий трубопровод. Прежде чем протягивать новую трубу, необходимо изучить состояние внутренней поверхности старой на наличие нахождения в ней посторонних предметов, а так же других непреодолимых препятствий. Диметр пластиковой трубы в этом случае будет немного меньше, но за счет гладкой поверхности внутренних стенок, пропускная способность трубопровода не уменьшится.

    Реновация – технология, при которой старая труба разрушается и одновременно на ее место протягивается новая. Применяется в тех случаях, когда пропускной способности старой трубы недостаточно.


  3. Прокалывание – применяется для прокладки трубопроводов диаметром до 150 мм. Предварительно роется два котлована нужной глубины. В одном из них располагается гидравлический домкрат, который толкает стальную трубу с закрепленным в передней части конусом. Труба постоянно наращивается новыми секциями, пока не выйдет из приемного котлована. Грунт при прокалывании раздвигается конусом в стороны и уплотняется. После того как прокол закончен, конус удаляется, а стальная труба служит как кожух для полимерного трубопровода. Вместо гидродомкрата может быть использована виброударная установка. Длинна прокола относительно небольшая, так как с ее увеличением возрастает нагрузка, требуемая для прокалывания грунта. Но такой способ может подойти, например, для прокола под дорогой или небольшим зданием. Что бы проложить большую протяженность трубы таким способом, необходимо будет двигаться небольшими участками, каждый раз раскапывая котлован для домкрата.

  4. Продавливание – используется для прокладки стальных труб диаметром до 2000 мм. Этот метод похож на прокол, за исключением того, что труба вдавливается в грунт открытым концом, после чего вдавленная внутрь трубы земля удаляется вручную или механическим способом.
  5. Горизонтально-направленное бурение (ГНБ) – метод бестраншейного прокладывания подземных коммуникаций с помощью специальных буровых установок. Преимуществом данного метода является то, что длина прокладки может достигать нескольких километров, а диаметр трубы до 1400 мм, а так же возможность обхода различных препятствий с помощью изменения траектории движения бура.

Прокладка коммуникаций методом горизонтально-направленного бурения состоит из трех этапов:

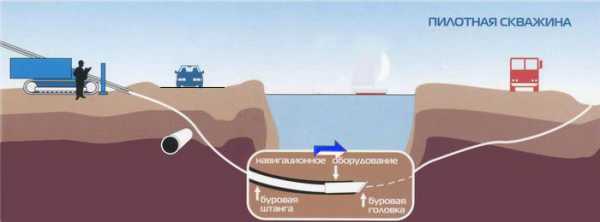

1. Прокладка пилотной скважины.

Это наиболее важный этап работы, от которого во многом будет зависеть конечный результат. Бурение пилотной скважины выполняется буровой головкой, изготовленной из сменных твердосплавных пластин. Буровая головка соединена с гибкой штангой, которая позволяет ей двигаться по заданной траектории и обходить всевозможные препятствия на своем пути. Так же в головке имеется отверстие, через которое подается буровой раствор для ее охлаждения, а так же разжижения измельченной породы, для последующего вывода ее на поверхность. Контроль за траекторией бурения осуществляется с помощью навигационного блока, расположенного в полости буровой головки. Он передает на пульт управления местоположение, уклон и азимут буровой головки, что позволяет точно проложить скважину, обходя всевозможные препятствия на ее пути. При точном расчете и высокой квалификации обслуживающего персонала, буровая головка выходит в заданном проектом месте.


2. Расширение скважины.

После того как пилотная скважина готова, головку отсоединяют от штанги и на ее место устанавливают специальный расширитель. Расширитель вытягивается от точки выхода к буровой машине, тем самым расширяя скважину до нужного диаметра. При больших диаметра трубопровода, расширение скважины может производиться в несколько этапов, что бы снизить нагрузку на оборудование. Так же следует учитывать, что диаметра скважины должен быть на 30% больше диаметра трубы.

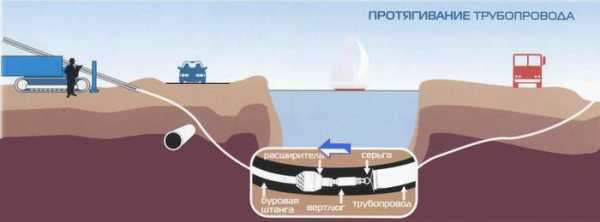

3. Протягивание трубопровода.

Плеть трубопровода крепится к штанге через расширитель и специальный шарнир (серьгу), после чего машина ГНБ затягивает ее в скважину. В процессе затягивания так же используется буровой раствор, что бы уменьшить трение и защитить трубу от механических повреждений.

santechnik.org.ua

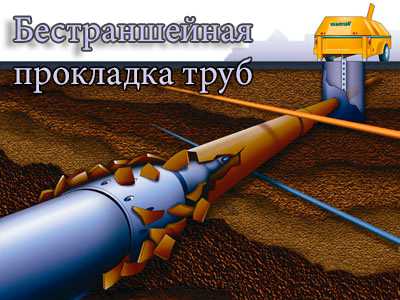

Бестраншейная прокладка труб – методы и способы




Многовековой опыт возведения сооружений различного назначения и связывающих их коммуникаций породил массу способов реализации многих проектов, среди которых бестраншейная прокладка.

Она включает бестраншейные методы прокладки и различные варианты ее реализации.


Базовых вариантов немного, но с учетом всевозможных отраслей их применения, количества используемых материалов и различия почвенных сред, в которых они применяются, список расширяется до бесконечности.

Заслуживают внимания основные, их 4:


  • Горизонтально направленное бурение.

  • Санация.

  • Прокол.

  • Продавливание.


Первый рассматривается в отдельной статье с аналогичным названием, поэтому останавливаться подробно на нем нет смысла. Стоит лишь отметить, что он является универсальным и максимально эффективным в большинстве почв и условий прокладывания. А протяженность получаемого пути измеряется сотнями метров.




Способы бестраншейной прокладки



Бестраншейный способ прокладки под названием санация объединяет ряд различных методологий, которые позволяют провести новую линию путем обновления старой. При этом в зависимости от того что будет производиться со старой линией выделают 2 группы способов:


  1. Релайнинг.

  2. Реновация.


Первый вариант предполагает сохранение старой линии. Она подвергается очистке от посторонних предметов и всевозможных препятствий вручную или с использованием различной техники. А затем внутри нее проводится прокладывание новой линии меньшего диаметра из новых материалов, имеющих больший срок службы и улучшенные характеристики.



Релайнинг предполагает массу вариантов реализации. Бестраншейная прокладка коммуникаций может проводиться в данном случае как втягиванием труб с обратного конца пути, так и проталкиванием от начальной точки строительства (ремонта). В начальной стадии требуется отключение ремонтируемого участка от системы водоснабжения или канализации, с параллельной сменой маршрута течения по временным трубам. Ввод новых труб может производиться непосредственно с начальной точки или в любой другой точке ремонтируемого трубопровода с его частичным разрушением для введения новой трубы. По окончанию монтажа производится обратное подключение потока от временных труб к постоянным обновленным путям.


Второй вариант – Реновация, подразумевает полное обновление линии с возможным уменьшением или увеличением диаметра потока за счет статичного разрушения предшествующей ранее конструкции. При этом ее обломки не выводятся на поверхность, а остаются внутри, создавая уплотненную оболочку вокруг новой конструкции.


Санация позволяет заменять практически все старые виды труб от керамических и бетонных конструкций до металлических вариаций.



Методы прокладки труб




Следующие два метода (прокол и продавливание) используются для прокладывания абсолютно новых подземных путей. Минус метода прокола заключается в том, что максимальная продолжительность участка прокладки составляет всего лишь 60 м. Это обуславливается тем, что такая бестраншейная прокладка труб подразумевает значительные усилия со стороны техники от 150 до 3000 кН. Его осуществляют с применением гидравлических домкратов, лебедок, тракторов и бульдозеров. При этом прокол осуществляется непосредственно устанавливаемой трубой с установленным на ней коническим наконечником с дополнительными ножами. Давление передается ему от трубы, которая получает его от оборудования. И под его воздействием прокладывается путь с созданием уплотнения вокруг трубы, которая впоследствии не требует обсыпки, а лишь сваривания в процессе монтажа.


Продавливание же выполняется аналогично, однако, без применения насадки. Таким образом, уплотнения вокруг трубы не будет, а вся масса грунта, полученная путем продавливания, будет находиться внутри металлической трубы. Это содержимое выводится на конечном этапе прокладки. При этом длина трубы в случае применения составит не более 100 м. Такой тип строительства чаще всего используется как бестраншейная прокладка канализации.



Преимущества бестраншейной прокладки



Бестраншейная прокладка трубопроводов была разработана западными специалистами. Однако благодаря высокой эффективности данная методология была перенята отечественными фирмами, которые распространили ее, а также создали свои устройства, используемые параллельно с зарубежными аналогами.


Из преимуществ, отличающих описанные технологии, стоит выделить:


  • Минимальное влияние сезона прокладки.

  • Снижение степени вмешательства человеческого фактора.

  • Сокращение используемых человеческих ресурсов.

  • Минимизация времени проведения всех операций.

  • Сохранение надземных инфраструктурных и природных объектов.

  • Незначительное количество побочных продуктов.


Отсутствие сезонности в работах позволяет проводить обновление или прокладку в экстренных условиях, когда требуется срочное вмешательство ремонтных служб по замене коммуникаций.


Минимум человеческих ресурсов на стройплощадке улучшает безопасность проведения работ и поэтому сокращает количество разрешительных документов на проведение операций по обновлению или строительству.


Время проведения работ сокращается до 4-40 м/ч в зависимости от применяемого способа, что практически недостижимо при аналогичных операциях открытого типа не только с применением большого количества человеческих ресурсов, но и техники.


Неоценимым является сохранение поверхностных сооружений. Так, подобные средства могут применяться на территории объектов имеющих историческую и культурную ценность, разрушение которых недопустимо. К тому же сохраняется растительность, плодородный почвенный покров, а применение в густонаселенных регионах позволяет не нарушать транспортные потоки и привычный ритм жизни населения. Последний аргумент – количество побочных продуктов. По сравнению с открытыми способами, бестраншейная прокладка труб сокращает это загрязнение в разы.



Видео о бестраншейной прокладке труб





nagdak.ru

Прокладка водопровода методом ГНБ: особенности, экономическая целесообразность

Метод бестраншейной прокладки водопроводных труб является технологией, которая семимильными шагами завоевывает все новые вершины. Весьма часто водопровод ГНБ – единственный метод, применение которого позволит получить желаемый результат. Немаловажную роль играет и экономическая выгода устройства водопровода, а также иных видов коммуникаций с использованием варианта ГНБ.

Особенности использования водопровода ГНБ

В то время, когда весь мир переживает за сохранение естественной природной среды, недопустимо причинять непоправимый вред флоре и фауне. Прокладка водопровода методом ГНБ идеально подходит под эти требования. Но, помимо минимального ущерба природе, метод ГНБ позволяет снизить затраты и на последующее благоустройство территории.

Также при проведении водопровода в работе применяется ПНД-труба, которая может прослужить без малого половину столетия, что способствует гарантии не только значительной финансовой экономии во время работ, но и отсутствие нужды в дальнейшем выполнять ремонтные работы, а также простоту и комфорт в эксплуатации.

Причины применения метода ГНБ

Прокладка водопровода – задача, решить которую не так уж и просто. Зачастую необходимость прокладки водопроводных труб появляется при реконструкции дачного владения для последующей застройки, при возведении многоэтажного жилого дома, строительстве торгового центра и многих других объектов. В обычных условиях водопроводные трубы прокладывают к уже построенному зданию. Однако этот процесс сопровождается условиями, которые не позволяют строителям соорудить прокоп траншеи для дальнейшей прокладки конструкций на необходимой глубине.

По этой причине открытый метод прокладки трубы водопровода в подобных условиях применить невозможно. Приходится вместо него использовать горизонтальное бурение водопровода. Благо, этот вариант подходит практически для любых условий. И даже можно обновить водопроводную систему под домом, при этом, не нарушив декора дачного участка и не раскопав землю.

Особенности прокладки

Зачастую возникает такая ситуация, когда необходимо подключить отдельный участок водопроводных коммуникаций к общей трубе. Но сложность в том, что основная магистраль находится на противоположной стороне дороги, а прокладку труб нужно сделать в земле. Таким образом, самым приемлемым решением задачи становится использование метода ГНБ. Его применение позволяет оставить нетронутым дорожное полотно, а также имеющуюся инфраструктуру. Нередки случаи необходимости прокладки отопительного или канализационного трубопровода, которая вызвана плановыми работами по замене изношенных труб новыми конструкциями. Раньше при прокладке водопроводов использовались стальные или металлические трубы, которые имели срок гарантии всего 20 лет.

В настоящее время металлические, подверженные воздействию коррозии, трубы заменили пластиковыми ПНД трубами, у которых срок гарантии составляет уже 50 лет, а использовать их можно и целый век. При этом ценник на пластиковые трубы значительно меньше стальных аналогов. Кроме того, протяженность пластиковой трубы может достигать нескольких километров, а ее диаметр, находящийся в пределах от 110 до 700 миллиметров, способствует их использованию для самых разных целей. Немаловажной деталью является глубина установки водопровода ГНБ, составляющая два метра. Это лишний раз доказывает привлекательность такого варианта установки.

Преимущества бестраншейного способа прокладки

Несмотря на все вышесказанное, стоит отдельно сгруппировать все положительные моменты, касающиеся вопроса прокладка водопровода ГНБ. Итак, к преимуществам использования данного метода, а не открытой прокладки, относится:

  • отсутствие нужды перекрывать при проведении работ автомобильные, пешеходные и велосипедные дороги;
  • снижение финансовых затрат по причине ненужности проведения дополнительных раскопок траншеи, если водопровод необходимо установить на глубине превышающей несколько метров;
  • не требует проведения работ по созданию водоотлива, когда на месте установки наблюдается высокий уровень грунтовой воды;
  • в процессе укладки нет необходимости в создании песчаного основания для укладки трубы;
  • не нужно использовать уплотнение из песка, так как трубы не засыпаются, а устанавливаются непосредственно в земле на необходимой глубине;
  • работы по благоустройству прилегающей территории требуются минимальные;
  • отсутствует необходимость производить вырубку зеленых насаждений.

Соответственно, метод, в котором используется бестраншейная прокладка водопроводных труб, является великолепной альтернативой варианту открытой прокладки коммуникаций, при котором значительно уменьшается время выполнения работ, а также финансовые затраты.

И если экономическая составляющая описываемого метода настолько очевидна, то есть ли серьезные причины отказаться от использования современных технологий?

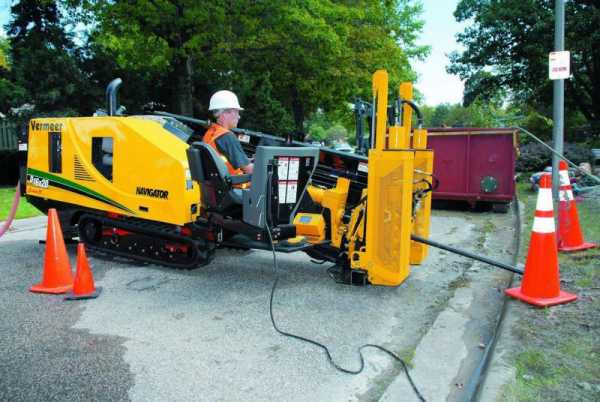

Технологию прокола под железнодорожными путями и другие сферы применения ГНБ-метода можно посмотреть здесь. Перимущества и характеристики буровой установки для прокладки трубопроводов Vermeer смотрите тут.

Подбор материалов



Любое строительство многоэтажных жилых домов, зданий и потребительских объектов, а также работа по восстановлению инженерной сети обязательно подразумевает под собой прокладку отопительных, канализационных, а также труб водоснабжения. Представить жизнедеятельность современного человека без всех этих коммуникаций уже невероятно трудно.

Буквально несколько десятилетий назад прокладку водопровода в земле осуществляли исключительно с применением лишь тех труб, которые были изготовлены из стали или других металлических сплавов. Естественно, другой вариант у строителей в те времена просто отсутствовал. Да и с металлическими конструкциями было очень много проблем, начиная от поиска производителя и заканчивая доставкой к месту установки.

Но прогресс не стоит на месте и сегодня же есть гораздо больший выбор труб, которые могут использоваться при прокладке водопровода. Разделить их можно на три вида:

  • производимые из стали и сплавов металла;
  • изготавливаемые из полимерных соединений;
  • трубы, в производстве которых используется и пластик, и металл.

И даже сейчас можно встретить на улицах больших городов группу строителей, которая использует для прокладки водопровода трубы из металла. Естественно, их ценят за прочность и невысокую стоимость. Однако главный их недостаток заключается в отсутствии возможностей противостоять коррозии. Эта особенность единовременно перечеркивает оба положительных момента. Да и при установке металлических конструкций необходимо использование сварочного оборудования. В некоторых случаях просто по близости отсутствует возможность подключить сварочный аппарат.

Применение труб второго типа позволяет избавиться от проблем, характерных для металла. Однако и установка полимеров производится с использованием сварочного оборудования. Но в данном случае оно должно быть еще и специализированное, то есть предназначенное для выполнения этих задач.

Водопроводные трубы, изготовленные с использованием симбиоза материалов первого и второго типа, являются идеальным решением проблемы. И даже несмотря на то, что стоимость таких труб немного больше аналогов, в течение длительного времени их не нужно будет менять.

Прочтите также:

←Вернуться

gnbs.ru

Бестраншейная прокладка труб своими руками

Содержание статьи

Самыми частыми проблемами при прокладке труб являются искусственные преграды. Это в первую очередь автомобильные и железные дороги.

На автомагистралях постоянно очень интенсивное движение автотранспорта и поэтому прорыть траншею и уложить в нее трубопровод становится проблемой.

Такая же ситуация и с железными дорогами. Именно тогда используется бестраншейная прокладка труб.

Прокол не разрушает поверхность почвы

Бестраншейный способ прокладки труб

Бестраншейная прокладка труб обычно осуществляется несколькими приемами:

  • прокол,
  • продавливание,
  • горизонтальное бурение
  • щитовая проходка.

Чтобы определиться, каким способом проводить укладку, необходимо учитывать:

  • характер грунта и состояние природных вод;
  • постройки между переходами;
  • изолированность трубопроводов от внешних факторов;
  • длина и точность прокладки;
  • размеры труб;
  • экономические условия для применения этого способа.

Прокладка труб методом прокола

Проведение под дорогой — один из часто применяемых способов, называется – метод прокола. Он используется для укладки труб диаметром до 600 мм в глинистых и суглинистых грунтах. Длина проложенного прогона может составлять до 60 м. Этот метод требует помощи спецтехники, поэтому понадобятся:

  • лебедки,
  • тракторы и бульдозеры,
  • гидравлические домкраты.

При прокладки трубопроводов методом прокола, обеспечивается много преимуществ. Самое главное из них – возможность производить монтажные работы без нарушения дорожных покрытий, ведь в этом случае трубопроводы проходят под зданиями, сооружениями, рельсовыми магистралями и природоохранными массивами.

Gонадобится спецтехника

Так как требуется тяжелая спецтехника, то требуется и высокоточное оборудование. С помощью него без труда рассчитывается расстояние прокола, и прокладка проходит без каких-либо разрушений подземных коммуникаций.

Однако этот метод имеет неудобство и в какой-то степени даже риск. Когда происходит такая прокладка, то может осыпаться порода и произойти вымывание грунта. В таких случаях нужно просто учитывать состояние земного покрова, подводных вод и наличие исправной спецтехники.

Можно ли выполнить прокол самостоятельно?

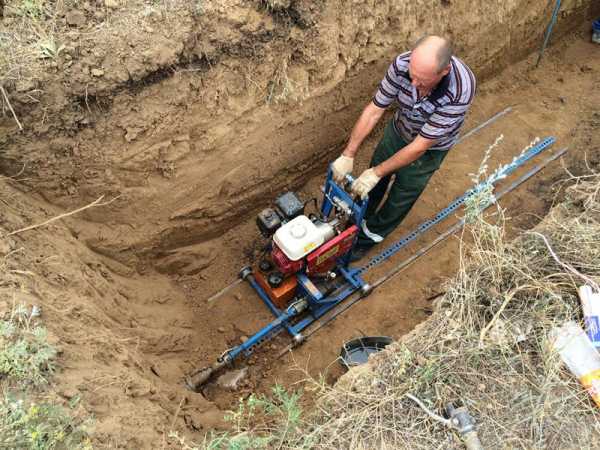

Да, можно. Прокол своими руками используется, когда нужно проложить трубы на небольшой территории или на небольшие расстояния. Чтобы бестраншейно проложить трубы, например, у себя на дачном участке, потребуется в первую очередь отличная физическая форма, ведь это тяжелая работа. Что касается оборудования, к нему относятся:

  • сварочный аппарат,
  • болгарка,
  • кувалда,
  • несколько кусков арматуры не тоньше 20 мм,
  • несколько отрезков стальной трубы нужного диаметра,
  • насос с пластиковой трубкой диаметром 12 мм,
  • пластиковая бочка с широкой горловиной на 200 л,
  • воронка с надетым шлангом длиной 2м.

Этапы работы:

  1. Выкапываем по обе стороны от дороги ямы с запасом 10-15 см. Намечаем ось будущей трубы.
  2. Берем отрезок трубы, которую надо проложить, причем вбиваемый конец трубы в землю, желательно заострить болгаркой или лучше нарезать зубья.
  3. Все это устанавливаем, но стоит заметить, что после каждого небольшого проталкивания, обязательно необходимо вымывать грунт из трубы.
  4. После этого опять так же проталкиваем трубу кувалдой.

И так до окончания работы, пока противоположный конец не окажется в нужном месте.

Нужно выполнять работу аккуратно

Прокладка труб, не требующая рытья траншей, становится более популярной, выталкивая старые методы прокладки. И это неудивительно, ведь главные преимущества налицо:

  • не нужно восстанавливать и ремонтировать дорожные покрытия,
  • не задеваются соседние коммуникации,
  • абсолютно автономная работа,
  • при самостоятельной прокладке нет необходимости использования спецтехники.

phoenix-master.com

ГНБ прокол: суть технологии

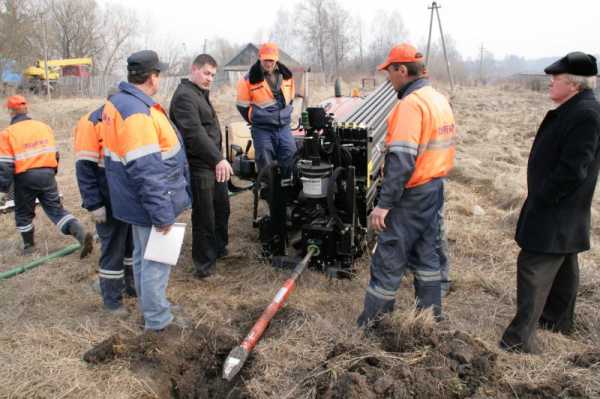

Горизонтально-направленный прокол – это эффективная технология прокладки подземных коммуникаций. В последние годы она получает все большее распространение. Используя ГНБ прокол для прокладки кабельных и тепловых трасс, можно существенно снизить затраты на производство работ.

Для выполнения технологических операций требуется инженерная подготовка, специальное оборудование, материалы и оснастка, о которых и пойдет речь.

Сфера применения ГНБ

Уровень комфорта в современных городах складывался в течение многих лет. Водопровод, электрические сети и телефонные трассы проложены под землей и тем самым защищены от возможных повреждений.

Одновременно с этим происходит износ сетей, и они требуют ремонта или замены. На определенном этапе технического развития специальным службам приходилось выкапывать траншею и укладывать в ней новые трубы или кабель, взамен отслуживших свой срок. Сегодня бестраншейная прокладка коммуникаций позволяет выполнять эти работы без нарушения поверхностного слоя земли.

Многолетняя практика показывает, что подземное пространство больших городов и даже средних населенных пунктов максимально заполнено различными трассами. Значительная часть этих коммуникаций по много раз передавались с баланса одной компании в собственность другой. Техническая документация большей части утеряна. Выемка каждой новой траншеи сопряжена с риском повреждения действующей линии связи или водопровода.

В таких ситуациях бестраншейная прокладка трубопроводов методом прокола становится единственно доступным способом выполнить поставленную задачу.

Прокладка коммуникаций к вновь застраиваемым участкам или дополнительные линии связи в районах старой застройки требуют преодоления серьезных препятствий. В их числе значатся автомобильные и железные дороги, водоемы, проспекты с интенсивным движением транспорта.

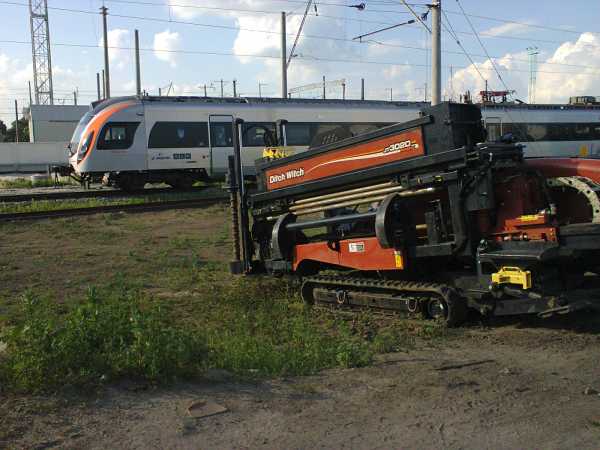

Единственное решение в таких случаях – это горизонтальный прокол под дорогой. Работы выполняются без малейшего ущерба для окружающей природы или расположенных поблизости зданий.

Технология выполнения работ

Горизонтальное бурение под дорогой или любым другим объектом, выполняется по определенной схеме. Процесс прокладки трассы начинается с разработки проекта. Исполнительная документация готовится организацией, которая выполняет буровые работы.

Основанием для начала проектных работ служит акт обследования местности, на которой будут проводиться работы. Этот документ составляется и утверждается:

  • владельцем территории;
  • представителем администрации района;
  • ответственным специалистом организации, которая будет разрабатывать проект.

Следует подчеркнуть, что рабочие чертежи проходят согласования в соответствующих надзорных и контролирующих органах.

Цена горизонтального бурения под дорогой рассчитывается собственником кабельной трассы. После того как все вопросы решены, исполнители приступают к выполнению поставленной задачи.

Технология прокола ГНБ сводится к тому, чтобы забурить через грунт ствол из полых стальных штанг. Бурение производится по расчетной траектории таким образом, чтобы наконечник вышел из грунта в определенной точке.

Перед началом буровых работ выкапываются два котлована:

  1. Первый в исходной точке.
  2. Второй в том месте, куда необходимо пробурить горизонтальную скважину.

Прокол методом горизонтального бурения осуществляется за счет приложения усилий к грунту и его уплотнения продавливаемой трубой или расширителем. При обратном движении к штангам крепится трос, с помощью которого будут протягиваться полиэтиленовые трубы.

И уже в трубы, которые являются надежной защитой от внешних воздействий, протягиваются кабели. Прокол методом горизонтально направленного бурения используется при пересечении дорог.



Приведем пример:

  • при прокладке оптоволоконного кабеля к аграрному колледжу нужно было прокопать траншею прямо по зеленым насаждениям;
  • после как была просчитана цена прокола методом ГНБ и стоимость восстановительных работ при традиционном подходе, администрация приняла решение в пользу горизонтального бурения;
  • таким образом они сохранили газон и сэкономили на затратах по прокладке кабеля.

В завершении повествования о технологии горизонтального бурения, следует отметить, что прокол методом ГНБ выполняется «сухим» методом. Без применения бентонита.

В таком случае скважина не пробуривается, а в буквальном смысле слова, прокалывается. Прокалывается сквозь грунт с помощью мощного усилия, которое создается гидравлическими домкратами.

Отличие прокола от бурения заключается в том, что бурение производится с поверхности земли, а для прокола необходимо воборудовать небольшие траншеи, о которых писалось выше. Однако для прокладки коммуникаций на большие расстояния такой метод не подойдет, в таких случаях применяется ГНБ.

Общую информацию о технологии горизонтально-направленного бурения можно прочитать здесь. О преимуществах ГНБ метода смотрите в этой статье.

Экономика процесса

Всякий адекватный специалист стремится к тому, чтобы любой производственный процесс, любая технологическая операция выполнялись с минимальными затратами.

Многолетней практикой доказано, что цена ГНБ прокола ниже, чем все прочие способы выполнения подобного рода работ. Особенно это заметно когда бурение выполняется в густонаселенных районах. И ГНБ прокол под дорогой является только показательным примером преимущества данной технологии перед всеми прочими, которые используются в данной отрасли.

gnbs.ru

Прокладка канализации методом прокола. Бестраншейная прокладка трубопроводов. методы бестраншейной прокладки трубопроводов

При прокладке трубопровода методом прокола труба оснащается специальным конусным наконечником. Это позволяет снизить силу трения и сопротивление при деформации грунта. В отдельных случаях мы можем использовать пояса с заглушкой. В том случае, если длина прокола невелика, он осуществляется открытым концом трубы.

Выбор оборудования для прокола

Для выбора количества и типа вдавливающих аппаратов мы производим расчеты, позволяющие определить необходимое нажимное усилие. Оно зависит от:

  • диаметра трубы;
  • длины прокладываемого трубопровода;
  • вида грунта;
  • особенностей ландшафта.

Усилия для прокола различны и колеблются в диапазоне 150-2000 кН. Просчитав необходимое нажимное усилие, мы сможем опредиться с типом упорной стенки в вырытом котловане и числом домкратов для силовой установки.

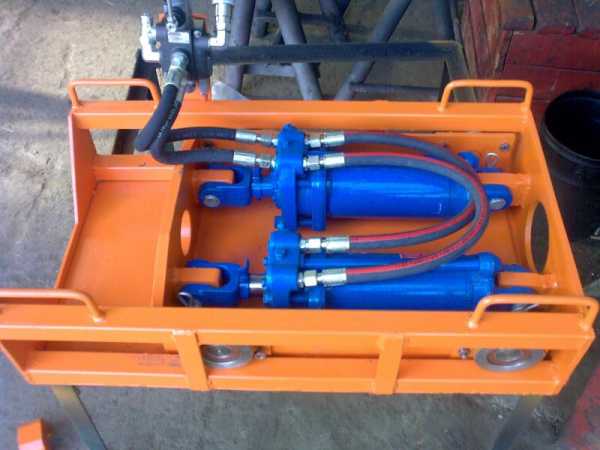

Необходимым оборудованием при проколе является нажимная насоснодомкратная установка
. Она представляет собой размещенные на общей раме гидравлические домкраты ГД-170 (один или два спаренных) с усилием до 170 тс на каждый. Штоки домкратов имеют большую амплитуду хода — до 1,15-1,3 м.

Домкратную установку помещают на дно рабочего котлована — из него и будет вестись прокол. Недалеко от котлована находится гидравлический насос с давлением до 30 МПа, иначе 300 кгс/см2.

Ход работы

Сам процесс прокола представляет собой циклическое вдавливание — домкраты поочередно переключают на прямой и обратный ход. Воздействие на трубу осуществляется через наголовник зажимными хомутами, шомполами или сменными нажимными патрубками.

Используя патрубки длиной от 1 до 4 м, полностью вдавив трубу на длину хода штока, его возвращают в начальное положение и в образовавшийся проем размещают патрубок двойной длины.

Этот процесс повторяется, пока прокол первого звена трубопровода не будет завершен (обычно он составляет 6 м). После этого к нему присоединяют следующее звено и операция повторяется.

Прокол с применением шомпола

Шомпола — это трубы с боковыми отверстиями. Расстояние между этими отверстиями определяется длиной хода штоков домкрата. Шомпола делятся на два вида: внутренние (движутся внутри кожуха и имеют меньший диаметр, чем прокладываемая труба) и наружные (охватывают кожух с внешней стороны).

В процессе проталкивания первого звена, с обратным ходом штоков, назад одновременно выдвигается и шомпол. Стержень переставляют в следующее отверстие и действия повторяются до полного вдавливания звена. Приварив следующее звено его вдавливают при помощи этого же шомпола.

Обычно, мы осуществляем прокол трубопроводов с использованием домкратов в глинистых и песчаных грунтах, не имеющих твердые включения.

Особенности работы различных установок

  • Установка ГПУ-600

    .
    При прокладке способом прокола труб диаметра от 104 до 630 мм, длина которых до 80 м, на грунтах I-IV групп (без крупных твердых включений) мы используем установку ГПУ-600. Ее принцип работы называют «шагающими домкратами». Сначала гидродомкратами на 1,2 м (длина хода штока) рабочие проталкивают подвижную нажимную плиту с трубой, включив маслостанцию. Завершив рабочий цикл обратным ходом домкратов освобожденный подвижный цикл подтягивают следом за прокладываемой трубой. Эти операции повторяются до внедрения первого звена в грунт. Затем салазки с домкратами, подвижной упор и нажимная плита принимают исходное положение. После этого мы монтируем следующее звено трубопровода

interistroy.ru
