Расчет производительности вытяжного вентилятора – минимально необходимая мощность, формула подсчета

Вентиляционные системы — неотъемлемая часть любого помещения. И, конечно, в них используется такой прибор, как вытяжной вентилятор. Без него просто не обойтись. Чтобы приобрести систему нужной мощности, обязательно надо сделать расчет производительности вытяжного вентилятора.

Содержание статьи

Нормы и требования к вентиляции помещений

По нормам, установленным СНиП, при расчете производительности вентиляторов, кратность воздухообмена должна быть не менее 0,5 м3 в час для бытовых помещений.

Также есть определенные нормы для каждого типа жилых помещений.

  • Ванная комната, совмещенная с туалетом — 50 м3/час.
  • Ванная комната без туалета — 25 м3/час.
  • Туалет — 25 м3/час.
  • Кухня — от 60 до 90 м3/час (в зависимости от типа и мощности плиты).
  • Другие помещения — 3 м3/час на 1 м3.

Учитывая указанную кратность воздухообмена и объем помещения, рассчитывается общий расход и производительность вытяжного вентилятора.

Расчет производительности вытяжного вентилятора в жилых помещениях

Чтобы узнать, какой должна быть производительность вашей вытяжной системы, необходимо предпринять следующее:

  1. Узнать объем помещения.
  2. Умножаем объем на необходимую норму воздухообмена.
  3. Получившаяся цифра и есть необходимая нам производительность.
  4. Еще необходимо учесть сечение воздуховодов, изгибы, сопротивление фильтров, если они есть в системе вентиляции.

Формула для расчетов будет выглядеть так:

L = n*V,

где

  • L — требующаяся производительность, м3/час,
  • n — необходимая норма воздухообмена, м3/час,
  • V — объем помещения.

Например, рассчитаем производительность вытяжного вентилятора для трехкомнатной квартиры общей площадью 59 м2, с ванной, туалетом, кухней и мебелью. 59 м2 умножим на 3м (это высота), найдем объем. Он будет равен 177 м3.

Необходимая норма смены воздуха в час по СНиП — 10-12 раз в час. Умножим 177 на 12, получим 354 м3. Это и есть необходимая производительность. Но сюда нужно еще прибавить такие же расчеты по кухне, ванной и туалету. Это будет соответственно 108 м3, 144 м3 и 72 м3. Сложив все цифры, получим мощность нашей вытяжной системы — 678 м3/час.

Нужно будет учитывать, что каждый изгиб воздуховода снижает мощность, также и сопротивление фильтров.

Диаметр воздуховода влияет на его пропускную способность. Существует три наиболее распространенных размера:

  • 100 мм — для вентилятора небольшой мощности, который постоянно работает;
  • 125 мм — для эпизодического проветривания помещения вентиляцией малой и средней мощности;
  • 150 мм — быстрое нерегулярное проветривание помещений с малым количеством людей.
Определение объема помещения

Объем помещения найти несложно. Для этого нужно перемножить длину комнаты на ширину и высоту.

V = a*b*c

Пример расчета производительности для ванной с площадью 9 кв.м

Рассчитаем мощность и осуществим подбор вентилятора по производительности для ванной комнаты. Площадь 9 м2 умножим на высоту потолка 2,5, получим 22,5 м3. Это объем помещения.

Полностью воздух должен меняться каждые 5 минут, это 1/12 часа. Пропускная способность вентилятора будет равна — 22,5*12 = 270 м3.

Подбор вентилятора по минимально необходимой производительности

Нормы, которые требуются по расчетам, обычно завышены, и на практике не реализуются. На кухне или в ванной комнате во время приготовления пищи или принятия душа есть функция усиленной вытяжки. А для обеспечения минимальной установленной нормы достаточно хорошего притока воздуха и тяги в вентиляционном канале.

Чтобы рассчитать мощность вытяжного вентилятора, необходимо знать объем комнаты и необходимую норму воздухообмена.

Производительность равна произведению объема на кратность воздухообмена. Узнав, чему она равна, сравниваем ее с нормой по требованиям СНиП, и берем максимальное значение.

Если же нужно подобрать вентилятор по минимальной производительности, то берем минимальное требуемое значение.

Снизить расходы и подобрать вентилятор меньшей производительности можно, используя современные VAV-системы. Это вентиляционные системы, в которых возможна экономия энергии и воздухообмена путем полного или частичного отключения вентиляции некоторых помещений. Например, ночью в гостиной никого нет, поэтому можно временно отключить там вентиляцию.

Что влияет на производительность устройства?

Если смотреть на формулу расчета производительности, то она выглядит довольно простой. Но только расчеты по формуле не дают полного представления о том, какой именно вытяжной вентилятор подойдет в каком-то конкретном случае.

Есть еще некоторые факторы, влияющие на производительность устройства.

  1. Принцип работы. Вентиляция может работать в режиме отвода воздуха и в режиме рециркуляции. Рециркуляционные вытяжки имеют меньшую производительность, им требуется больше мощности.
  2. Расположение. От места, где находится вентилятор, также зависит его производительность. Например, на кухне вытяжка должна располагаться прямо над плитой на определенном расстоянии, иначе ее производительность будет снижена.
  3. Потребляемая мощность. Чем меньше вентилятор потребляет мощности, тем меньше расход электроэнергии.

    Самыми выгодными с этой точки зрения являются осевые вентиляторы.

Расчет производительности вентилятора для особых промышленных условий

Чтобы рассчитать необходимую производительность вентилятора для промышленных условий, нужно разработать техническое задание и определиться с некоторыми важными моментами.

  1. Место расположения объекта.
  2. Назначение помещения.
  3. Планировка и расположение внутри здания.
  4. Материал, из которого построено помещение.
  5. Количество людей, работающих на производстве.
  6. Режим работы и технология процессов.

После этого производятся необходимые расчеты. Причем необходимо учесть еще такие факторы, как скорость потока воздуха, уровень шума, длину и диаметр воздуховодов и их изгибы, давление системы. Скорость потока воздуха считается стандартной, когда она равна 2,5 — 4 м/с.

Учет количества людей, находящихся в помещении

Рассчитать необходимую мощность вентилятора можно и по другой формуле:

L = N*LH.

Этот расчет производится, учитывая количество людей в помещении.

  • L — необходимая мощность,
  • N — количество людей в помещении,
  • LH — норма воздуха на одного человека.

Норма воздуха в состоянии покоя составляет 30 м3/час, при физической активности — 60 м3/час.

Для жилых помещений используется показатель 60 м3/час, там, где человек отдыхает, например, спальня, допускается принять за норму 30 м3/час, так как во сне необходимо меньше кислорода.

За количество людей принимаются те люди, которые находятся в помещении постоянно. Если к вам пришли гости, не нужно из-за этого увеличивать мощность вентилятора.

Повышенное количество влаги

Оборудование ванной комнаты может отличаться от других видов вентиляции, так как там всегда повышенная влажность. Чтобы избежать короткого замыкания, необходимо использовать специальный брызгозащищенный вариант вентилятора. Он не позволит влаге попадать в воздуховод.

Современный рынок предлагает множество вариантов вытяжных вентиляторов. Они отличаются по производительности, потребляемой мощности, уровню шума, размерам и назначению. Выбрав необходимую вам модель, вы сможете обеспечить себя и близких вам людей свежим воздухом.

Т С

ventilsystem.ru

Производительность – вентилятор – Большая Энциклопедия Нефти и Газа, статья, страница 1

Производительность – вентилятор

Cтраница 1

Производительность вентилятора при работе на одну и ту же сеть пропорциональна числу оборотов, а создаваемый при этом напор воздуха изменяется пропорционально квадрату чисел оборотов.
 [2]

Производительность вентилятора, характеристика которого приведена на фиг. Поэтому параллельно с ним был установлен второй такой же вентилятор с тем же числом оборотов в минуту.
 [3]

Производительность вентилятора определяется по скорости воздуха во всасывающем патрубке 2 ( рис. 4), которая измеряется при помощи крыльчатого анемометра и секундомера и находится по числу делений в секунду, отсчитываемых анемометром и переводимых в метры в секунду по тарировочной кривой анемометра.
 [4]

Производительность вентилятора, соответствующая максимальному КПД, называется оптимальной Qom, а соответствующий режим работы вентилятора – оптимальным. Применять вентилятор при режимах работы с г) 0 9г тах не рекомендуется.
 [6]

Производительность вентилятора определяют с учетом объема продуктов горения, который должен удаляться от очага пожара.
 [7]

Производительность вентиляторов для перемещения сернистого газа составляет 65000 – 100000 м3 / ч, статический напор до 1225 мм вод. ст. Для вращения вентилятора производительностью 65 000 м3 / ч требуется электродвигатель мощностью 500 кет, совершающий 950 об / мин.
 [8]

Производительность вентиляторов для перемещения сернк сгого газа составляет 65000 – 100000 м / ч, статический напор до 1225 мм вод. ст. Для вращения вентилятора производительностью 65000 м3 / ч требуется электродвигатель мощностью 500 кет, совершающий 950 об / мин.
 [9]

Производительность вентилятора следует рассчитывать исходя из летних условий работы, при которых объемы газов наибольшие.
 [10]

Производительность вентилятора определяют, исходя из необходимого расхода воздуха для заданного расхода воды с учетом производительностей вентиляторов, имеющихся в каталоге.
 [12]

Производительность вентиляторов, служащих для отсоса дыма, должна исключать возможность выбивания пыли и газов из-под вытяжного зонта.
 [13]

Производительность вентиляторов обычно измеряют в м3 / ч, компрессоров – в м3 / мин, а насосов – в м3 / ч или в л / сек.
 [14]

Производительность вентиляторов обычно измеряется в м3 / час, компрессоров – в м3 / мин, а насосов в м3 / час или в л / сек.
 [15]

Страницы:  

   1

   2

   3

   4




www.ngpedia.ru

Аэродинамические характеристики вентилятора: как их “читать”

По горизонтальной оси: Q – производительность (количество воздуха, перекачиваемое вентилятором в единицу времени), измеряется куб метрами в час.
По вертикальной оси: Pv – полное давление. Полное давление вентилятора равно разности полных давлений потока за вентилятором и перед ним. Масштаб графиков — логарифмический.

На графике:
Pv – полное давление, Па;
Q – производительность, тыс. м3/час;
– установочная мощность, кВт;
n – частота вращения рабочего колеса, об/мин;
η – КПД агрегата.

Реальные кривые полного давления вентилятора Pv(Q) при вращении его рабочего колеса (крыльчатки) при оборотах n=950 об/мин и n=1450 об/мин обозначены двумя жирными линиями. Здесь же приведена серия ниспадающих кривых, пересекающих кривые Pv(Q) (тонкие линии). Эти кривые иногда называют кривыми мощности (или кривыми равной мощности). На каждой такой кривой приведена мощность электродвигателя.

На самом деле, это кривые полного давления Pv’(Q), которое имел бы этот вентилятор, если бы он работал с переменной частотой вращения, но при постоянной мощности.
Слева от точки пересечения с реальной кривой Pv(Q) — с повышенной частотой вращения относительно номинала, а правее точки пересечения — с пониженной частотой.

Из всего выше сказанного следует понимать, что в левой части, до пересечения мнимой кривой (тонкой линии) с реальной (жирной линии) электродвигатель вентилятора работает с запасом по мощности, а в правой части после пересечения – электродвигатель перегружен, и при длительной работе может выйти из строя.

Пример характеристики вентилятора при комплектации электродвигателем

Рассмотрим такой пример. Если взять вентилятор ВЦ 14-46 №4,  укомплектовать его электродвигателем 4кВт 1500 об/мин и включить такой вентилятор с открытым входом – то в таком случае рабочая точка вентилятора сместиться в крайнее правое положение на кривой полного давления Pv(Q) для n=1450 об/мин (при этом Q > 10 тыс. куб м и Рv=1400 Па) ( точка А на графике). Но чтобы перекачать такое количество воздуха и с таким давлением нужна установочная мощность электродвигателя не менее 7,5 кВт, а лучше и 11 кВт (см. графики). Поэтому в таком режиме электродвигатель 4 кВт 1500 об/мин будет работать с большой перегрузкой и наверняка очень скоро перегреется и выйдет из строя (если у него нет соответствующей защиты).

И что же делать?

Надо закрывать (т.е. шиберовать) вход вентилятора. По идее, первый запуск вентилятора должен происходить при закрытом шибере на входе вентилятора (т.е. на «холостом» ходу).

«Холостой» ход для вентилятора — это работа вентилятора при закрытом входе (рабочая точка на реальной кривой полного давления вентилятора смещена влево).

После пуска агрегата шибер открываются одновременно с измерением тока потребления электродвигателя (рабочая точка по кривой смещается вправо). Постепенно открытием шибера значение тока потребления электродвигателя доводится до номинального* и при этом шибер фиксируется (точка В на графике). Дальнейшее открытие шибера будет смещать рабочую точку вентилятора  вправо (к точке А),  а это в нашем случае будет  вводить электродвигатель 4 кВт 1500 об/мин  в режим перегрузки.

* — Номинальный ток электродвигателя указан на шильдике электродвигателя.

blog.electrostal.com.ua

Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов

Задача №1. Расчет вентилятора

Условия:

В наличие есть вентилятор, развивающий давление Pmax не более 70 Па, который используется для вентиляции помещения. Забор воздуха из помещения осуществляется по трубопроводу постоянного диаметра, для которого можно принять, что его сопротивление возрастает на 7 Па на каждый метр. Вентилятор был подсоединен к всасывающему и нагнетающему трубопроводам неизвестной длины, после чего замеры показали, что во входе в вентилятор возникает разряжение Pвв, равное -32 Па, на выходе из вентилятора – избыточное давление Pнв, равное 24 Па. Замеренная скорость воздуха ω в трубопроводе оказалась равной 3 м/с. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Необходимо рассчитать, на какую максимальную длину может быть увеличен нагнетательный трубопровод.

Решение:

Рассмотрим формулу расчета давления вентилятора:

P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2)

где ωв и ωн – скорости воздуха во всасывающем и нагнетательном трубопроводах. Поскольку диаметр трубопровода не меняется, то ωв = ωн, отчего формулу можно представить в следующем виде:

P = Pнв – Pвв = 24 – (-32) = 56 Па

Отсюда следует, что имеющийся в наличии вентилятор при данных условиях работы имеет запас давления в 70-56 = 14 Па.

Увеличение длины нагнетательного трубопровода будет приводить к возрастанию сопротивления в нем, что повлечет за собой увеличение значения напора вентилятора. Следовательно, можно рассчитать, до каких пор можно увеличивать сопротивление нагнетающего трубопровода, пока вентилятор не достигнет своего предела по создаваемому напору:

14/7 = 2 м

Получим, что нагнетательный трубопровод может быть удлинен не более чем на 2 метра.

Задача №2 Расчет производительности и давления вентилятора

Условия:

Из помещения с атмосферным давлением P1 = 0,1 мПа через трубопровод постоянного диаметра d = 500 мм откачивается воздух и выбрасывается в атмосферу P2 = 0,1 мПа. Вентилятор работает с расходом Q = 2000 м3/час, потребляя при этом N = 1,1 кВт, а скорость вращения его вала n составляет 1000 об/мин. Замеры показали, что падение давления во всасывающем трубопроводе составляет Pпв = 60 Па, а в нагнетательном – Pпн = 80 Па. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Рассчитать создаваемое вентилятором давление, а также вычислить, как изменится производительность вентилятора, если увеличить скорость вращения вала до nн = 1200 об/мин и как при этом изменится мощность.

Решение:

Площадь поперечного сечения трубы равно:

F = (π∙d2) / 4 = (3,14∙0,52) / 4 = 0,2 м2

Чтобы рассчитать давление вентилятора, предварительно необходимо найти скорость воздуха в трубопроводе, которая будет равна как для нагнетательной, так и для всасывающей части вследствие равенства их диаметров. Скорость воздуха можно найти из уравнения расхода:

Q = F∙ω

откуда:

ω = Q / F = 2000 / (3600∙0,2) = 2,8 м/с

После нахождения скорости становится возможным определение давления вентилятора:

P = (P2-P1) + (Pпв+Pпн) + (ω2∙ρ)/2 = (105-105) + (60+80) + (2,82∙1,2)/2 = 145 Па

Расход при увеличенном числе оборотов можно вычислить из следующего соотношения:

Qн/Q = nн/n

откуда:

Qн = Q∙nн/n = 2000∙1200/1000 = 2400 м³/час

Для нахождения мощности при новом числе оборотов воспользуется другим соотношением:

Nн/N = (nн/n)³

откуда:

Nн = N∙(nн/n)³ = 1,1∙(1200/1000)³ = 1,9 кВт

В итоге получим, что давление вентилятора составляет 145 Па, при увеличении числа оборотов до 1200 в минуту расход возрастет до 2400 м3/час, а мощность – до 1,9 кВт.

Задача №3. Расчет КПД вентилятора

Условия:

Из помещения через всасывающий трубопровод диаметром dв = 200 мм с помощью вентилятора откачивается воздух, выбрасываемый в атмосферу через нагнетательный трубопровод диаметром dн = 240 мм. В наличии имеются лишь показания, снятые с датчиков, установленных непосредственно на вентиляторе. Вакуумметр на входе в вентилятор показывает разрежение Pвв = 200 Па, а манометр на выходе вентилятора показывает избыточное давление Pнв = 320 Па. Расходометр откачиваемого воздуха показывает значение Q = 500 м3/час. Потребляемая вентилятором мощность N составляет 0,08 кВт, а скорость вращения его вала n равна 1000 об/мин. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Необходимо рассчитать КПД вентилятора и создаваемое им давление.

Решение:

Предварительно найдем скорости движения воздуха во всасывательном и нагнетательном трубопроводах. Выразим и найдем величину скорости ω из уравнения для объемного расхода:

Q = f∙ω

где f = (π∙d2)/4 – площадь поперечного сечения трубопровода. Отсюда получим:

ω = Q/f = (Q∙4)/(π∙d2)

ωв = Q/f = (Q∙4)/(π∙dв2) = (500∙4)/(3600∙3,14∙0,22) = 4,4 м/с

ωн = Q/f = (Q∙4)/(π∙dн2) = (500∙4)/(3600∙3,14∙0,242) = 3,1 м/с

Зная скорости воздуха в нагнетательном и всасывающем трубопроводах, а также давления на входе и выходе вентилятора, становится возможным нахождение давления вентилятора P по следующей формуле:

P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2) = (320+(3,12∙1,2)/2) – (-200+(4,42∙1,2)/2) = 514 Па

Выразим из формулы мощности и найдем величину КПД вентилятора η:

N = (Q∙P)/(1000∙η)

η = (Q∙P)/(1000∙N) = (500∙514)/(3600∙1000∙0.08) = 0,9

Получим, что вентилятор имеет КПД 0,9 и напор 514 Па.

Задача №4. Расчет давления вентилятора

Условия:

Имеется емкость для хранения азота при избыточном давлении P1 в 540 Па. Газ подается в аппарат под избыточным давлением P2 в 1000 Па при помощи вентилятора, соединенного с емкостью для хранения с помощью всасывающего трубопровода, и с аппаратом с помощью нагнетательного трубопровода, при этом потери давления в них составляют Pпв = 120 Па и Pпн = 270 Па соответственно. В нагнетательном трубопроводе поток газа развивает скорость ω равную 10 м/с. При расчетах плотность азота принять ρ равной 1,17 кг/м3.

Задача:

Необходимо рассчитать создаваемое вентилятором давление.

Решение:

Перепад давлений в точках всасывания и нагнетания ΔP будет составлять:

∆P = P2-P1 = 1000-540 = 460 Па

Общие потери Pпоб во всасывающем и нагнетающем трубопроводе будут равны:

Pпоб = Pпв+Pпн = 120+270 = 390 Па

Скоростное давление Pc может быть найдено по следующей формуле:

Pс = (ω2∙ρ)/2 = (102∙1,17)/2 = 59 Па

Зная найденные выше величины можно рассчитать создаваемое вентилятором давление P по следующей формуле:

P = ∆P + Pпоб + Pc = 460 + 390 + 59 = 909 Па

Давление вентилятора составляет 909 Па

intech-gmbh.ru

Марки вытяжных вентиляторов – характеристики, выбор, обслуживание


Сегодня в большинстве квартир установлены пластиковые окна, герметичные сейф двери, благодаря которым в помещении тепло, но нет условий для естественной вентиляции. Централизованная вентиляция зачастую работает плохо, она засоряется гораздо быстрее, чем ее чистят коммунальные службы. Хорошая вентиляция необходима, особенно в помещениях с повышенной влажностью, это ванная комната, туалет, кухня. Высокая влажность создает прекрасные условия для размножения грибков, бактерий, в результате чего плитка, краска приобретают темный цвет, кроме того, это опасно для здоровья человека.

Установка вентиляторов

Чтобы избавиться от повышенной влажности, неприятных запахов все чаще используют принудительную вентиляцию. Самый распространенный вариант – это накладной, осевой, бытовой вентилятор. Вытяжные вентиляторы устанавливают непосредственно в центральном вентиляционном канале. Перед установкой рекомендуется прочистить шахту.

Закрепляют вентиляторы на шурупы или клей. Если нет возможности установить вентилятор напрямую, то следует приобрести съемный воздуховод (лучше всего жесткий). Чаще всего вентилятор соединяют с выключателем, при загорании лампы – вентилятор начинает работать.

Основные требования к бытовым вентиляторам

  • Бесшумность. Уровень шума не должен превышать 40 дБ для санузла и кухни, для комнат лучше выбирать менее шумные варианты (до 27 дБ). Вентиляторы с шарикоподшипниками бесшумные и износостойкие.
  • Безопасность. Корпус вентилятора должен быть влагозащищенным. Стоит отдать предпочтение моделям, имеющим датчики автоматического отключения при заклинивании лопастей, при перепадах электричества.
  • Достаточная мощность (производительность) вентилятора. Расчет показателя проводят в соответствие с установленными санитарными нормами и правилами. Для каждого помещения установлена кратность воздухообмена в часах, это количество полной смены воздуха в помещении за 1 час работы вентилятора. Так для ванных комнат она составляет 6-10 раз, для туалетов 6-8 раз, для спальных комнат 4-6 раз, самая высокая кратность предусмотрена для кухонь и составляет 6-12 раз в час. Для расчета производительности умножают объем помещения (м куб) на рекомендуемую кратность воздухообмена. Специалисты рекомендуют добавлять к полученному значению не менее 20%.


Вентиляторы необходимо устанавливать на высоте не менее 2,0 метров от пола, вдали от нагревательных предметов, газовых и электрических плит.

Марки вытяжных вентиляторов представлены в большом разнообразии, главными различиями между ними являются:

  1. Производительность, условно выделяют три группы: вентиляторы с производительностью 50-100 м куб/час; 100-200 м куб/час; и 200-400 м куб. час;
  2. Наличие/отсутствие обратного клапана. Обратный клапан необходим для защиты от проникновения неприятного запаха, грязного воздуха, когда вентилятор отключен.
  3. Режим включения/отключения, режим работы. Вытяжной вентилятор может иметь встроенный таймер, который позволяет продлить работу вентилятора после выключения света. Вентилятор может иметь встроенный датчик влажности (гидростат) и автоматически включаться при повышенном уровне влажности, менять мощность в зависимости от уровня влажности.

Наиболее популярные марки вытяжных вентиляторов, представленные на российских рынках

Рекомендуемая производительность вентилятора для ванных комнат должна составлять от 90 до 300 м куб/час. Для туалетов от 90 до 190 м куб/час. Для кухонь от 100 до 350 м куб/час. Для спальных комнат от 50 до 300 м куб/час.

Вентиляторы с производительностью 50 – 100 м куб/час

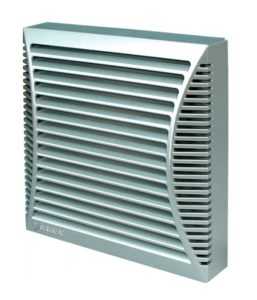

Вентилятор вытяжной Blauberg Platinum (производство Германия) имеет небольшую производительность — 53 м куб/час, простая модель на механическом управлении, без обратного клапана, без таймера.

Обеспечивает хороший воздухообмен благодаря уникальной конструкции лопастей, работает бесшумно (21 дБ) и идеально подходит для спален и гостиных комнат. Soler & Palau (Испания) SILENT-100 CZ, простой вентилятор на механическом управлении, без таймера, достаточно бесшумный (27дБ).

Вентилятор отлично подойдет для небольших ванных комнат благодаря производительности в 95 м куб/час, встроенному гидростату и влагозащищенному корпусу.

Вентиляторы с производительностью 100 – 200 м куб/час

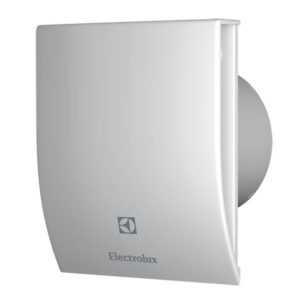

Electrolux EAFМ 120 (производство Швеция) мощный вентилятор, обеспечит воздухообмен 195 м куб/час, оснащен датчиком влажности, герметичным обратным клапаном и регулируемым таймером 1-20 минут. Характеристики позволяют использовать вентилятор в больших ванных комнатах и совмещенных санузлах.

Soler and Palau Silent-200 CZ, имеет таймер с электронным управлением, обеспечит воздухообмен 180 м куб/час., имеет обратный клапан, подойдет для установки в санузлах и на кухне. Blauberg Aero 125 с производительностью 193 м куб/час, оснащен обратным клапаном. В зависимости от модели может иметь встроенный таймер задержки (2-30 минут) и датчик влажности. Уровень шума высокий 33 дБ, подойдет для санузлов или кухонь. Blauberg Smart одна из самых современных моделей.

Регулировка осуществляется с помощью пульта дистанционного управления. Имеются 3 режима для устранения влажности, встроенный гидростат, включается автоматически, в зависимости от влажности вентилятор работает с производительностью от 83 до 133 м куб/час. 3 режима работы таймера: режим удаления влажности, задержка выключения 5, 15, 30 минут и задержка включения до 5 минут. Датчик движения. Модель отлично подойдет для ванных комнат среднего размера.

Вентиляторы с производительностью 200 – 400 м куб/час

Electrolux EAF 150 обеспечивает мощность 320 м куб/час, простая модель с механическим управлением, без таймера, без обратного клапана, без гидростата. Уровень шума 35 дБ, подойдет для больших ванных комнат или кухонь. Blauberg Aero 150 имеет производительность 309 м куб/час, уровень шума 40 дБ, управление механическое, имеется обратный клапан.

Модели Н имеют датчики влажности, модели Т – таймер. Подходит для совмещенных санузлов или кухонь.

Требования к эксплуатации вытяжных вентиляторов

Вне зависимости от марки вытяжных вентиляторов, все они требуют периодического обслуживания. Для безупречной работы вентилятора требуется поддержание его основных элементов – лопастей и двигателя в чистоте.

Перед снятием не забудьте обесточить помещение, дайте вентилятору остыть. Снимая двигатель, придерживайте его. Помните, что своевременно не очищенный вентилятор может перегреться и выйти из рабочего состояния.

Расскажем, как снять вытяжной вентилятор, последовательность действий: отвернуть гайку, снять крыльчатку с вала, отсоединить провода от клемм, отвернуть винты, на которые крепится двигатель, снять двигатель.

Пластиковые детали промыть в теплой мыльной воде. Двигатель очистить от пыли кисточкой, а на подшипники (передний и задний) нанести несколько капель машинного масла.

Обратите внимание!

stroika-1.ru

Производительность вентиляторов и компрессоров – Справочник химика 21





    При очень длинном всасывающем воздухопроводе в начале его устанавливают вентилятор для нагнетания воздуха в воздухопровод с целью преодоления его сопротивления и создания в нем положительного давления. Производительность вентилятора должна быть на 10—15 /о больше производительности воздушного компрессора. [c.110]

    Производительность вентиляторов обычно измеряют в м /ч, компрессоров — в м /мин, а насосов — в м 1ч или в л/сек. [c.12]








    К компрессорам средней производительности условно относят ко.мпрессоры, производительность которых лежит в пределах 0,1 Характерными особенностями большинства компрессоров средней производительности являются умеренные поршневые усилия по рядам (от 2 до 10 т) и частоты вращения коленчатого вала, применение дисковых и дифференциальных поршней, раздельных систем смазкн цилиндров и механизма движения и водяной системы охлаждения. В зависимости от режима эксплуатации, параметров компрессора и предъявляемых технических требований в конструкции компрессора применяют как подшипники скольжения, так и подшипники качения. Последние наибольшее распространение получили в специальных компрессорах, идущих на комплектацию передвижных компрессорных станций различного назначения. В этом случае предусматривают воздушную систему охлаждения промежуточных холодильников, компонуя их в виде отдельного блока с подачей воздуха от одного вентилятора. Меньшие из компрессоров средней производительности имеют двухколенный вал, на консоль которого устанавливается ротор фланцевого электродвигателя. При многоколейных валах двигатель. монтируют отдельно и соединяют с компрессором с помощью муфтового соединения. [c.320]

    Наибольшую производительность, но малые напоры (давления) имеют осевые машины — насосы, вентиляторы, компрессоры. Так, осевые насосы, обслуживающие судоходные каналы, обычно перекачивают воду [c.146]

    По назначению, принципу работы и конструктивному оформлению компрессорные машины весьма разнообразны. На нефтеперерабатывающих заводах используются вентиляторы, нагнетатели (воздуходувки, газодувки) и компрессоры различных типов, производительностей и напоров. [c.172]

    Вентиляторы достаточно щироко применяются в химической технологии, когда необходимо обеспечить большие производительности V при небольших напорах Я. По развиваемым напорам эти компрессоры подразделяют на вентиляторы низкого давления (Ясреднего давления (от 1 до 4 кПа) и высокого давления (от 4 до 10 кЛа). [c.366]

    Машины небольшой производительности выпускаются в виде компрессорно-конденсаторных агрегатов с конденсаторами, охлаждаемыми воздухом, просасываемым через конденсаторы вентилятором. Компрессоры для этих агрегатов выпускаются в соответствии с ГОСТом 9666-61, а компрессорно-конденсаторные агрегаты — с ГОСТом 9834-61. [c.4]

    Вентиляторы и газодувки большой производительности, создающие разрежение, называются эксгаустерами. Для получения более глубокого вакуума применяют поршневые и ротационные вакуум-насосы “не отличающиеся по принципу действия от компрессоров. [c.153]

    В компрессорный агрегат большой производительности, предназначенный для сжатия газа до высоких давлений, входит следующее оборудование многоступенчатый компрессор, холодильники газа (промежуточные и конечный), маслоотделители, гасители вибрации, масляные насосы, холодильники масла, сборники масла, вентиляторы (при воздушном охлаждении цилиндров). [c.18]

    В производстве соды газ известковых печей отсасывают компрессорами, которые затем нагнетают его в карбонизационные колонны. Воздух для горения топлива мог бы протягиваться этими же компрессорами. В этом случае печь находилась бы под некоторым вакуумом. Однако на содовых заводах известковые печи всегда работают под давлением дутья воздуха, подаваемого вентиляторами. Работа под некоторым давлением предохраняет печь от подсоса воздуха через неплотности загрузочного механизма и тем самым — от разбавления газа. Кроме того, давление в печи облегчает сброс излишков газа в атмосферу через выхлопную трубу наконец, при давлении производительность компрессоров выше, чем при вакууме. [c.42]

    Воздух подавался под решетку от двух параллельно установленных компрессоров общей производительностью 38 м /час и давлением Аиб = 2 ат и отсасывался хвостовым вентилятором. Температура в слое регулировалась количеством подаваемой [c.235]

    Одним из эффективных и рентабельных методов увеличения производительности компрессоров является наддув, при котором необходимо наличие соответствующего избыточного давления газа, поступающего на прием компрессора. Наддув компрессоров может быть осуществлен также искусственно, путем применения вентилятора или центробежного компрессора в качестве 1-й ступени компримирования. [c.244]

    Аммиачные конденсаторы, с воздушным охлаждением крупных промышленных установок для создания потока воздуха перпендикулярно к ребристым змеевикам имеют несколько осевых вентиляторов. В некоторых конструкциях один вентилятор большой производительности продувает воздух через все секции из вертикальных труб с насаженными на них ребрами. Например, в поезде с машинным охлаждением аммиачные компрессоры по 90 тыс. ст. ккал/час имеют конденсаторы из девяти вертикально-трубных секций с ребрами поверхностью 800 лА и вентиляторами производительностью по 40 ООО м /час. [c.99]

    При определении необходимой рабочей производительности компрессоров учитывают потери в трубопроводах с низкими температурами, теплопередачу в испарителях для охлаждения рассола и тепловой эквивалент работы мешалок, рассольных насосов и вентиляторов воздухоохладителей. В крупных холодильниках с непосредственным охлаждением камер эти потерн составляют около 5%, а в холодильниках с рассольным охлаждением 10—20%. [c.197]

    Вагон-машинное отделение имеет холодильное оборудование из двух аммиачных вертикальных двухступенчатых компрессоров производительностью по 58 ООО ст. ккал/час. Конденсаторы воздушного охлаждения поверхностью 540 снабжены вентилятором производительностью 50 ООО м час. Кожухотрубный испаритель поверхностью 35 ж имеет рассольный насос производительностью 35 м Ыас. [c.359]

    В машинах, у которых вентилятор и компрессор работают от одного электродвигателя, для снижения производительности конденсатора применяют пропорциональные регуляторы давления РгД до себя , устанавливая их после конденсатора (перед ресивером). При уменьшении клапан регулятора закрывается, уменьшая слив жидкости из конденсатора в ресивер, часть теплопередающей поверхности конденсатора заполняется жидкостью и давление в нем возрастает. Для выравнивания давлений ресивер соединен с конденсатором уравнительной паровой трубкой. [c.220]

    Для нагнетания воздуха используют вентиляторы низкого, среднего и высокого давления, поршневые и ротационные компрессоры необходимой производительности и давления воздуха. [c.213]

    В агрегатах производительностью 1500 ккал/яас и более кон денсатору придают иногда вытянутую форму и устанавливают два вентилятора один на валу электродвигателя, второй — н валу компрессора. [c.92]

    Следует отметить, что поршневые компрессоры, как правило, относятся к разряду только мелких и средних компрессорных машин, а вентиляторы — к разряду средних и крупных машин. Созданы конструкции осевых вентиляторов, производительность которых составляет 22—15 м /с. [c.185]

    К машинам со статическим моментом, являющимся функцией скорости, относятся машины, момент сопротивления которых изменяется с изменением скорости движения. К ним относятся машины, процесс работы которых определяется в основном центробежными силами, например вентиляторы, центробежные насосы, центробежные компрессоры. У этих машин производительность, а следовательно, и момент сопротивления увеличиваются с увеличением частоты вращения, т. е. Мс = [(а>). [c.18]

    Схема устройства наддува на всасывающей линии компрессора приведена на фиг. 58. Воздух через фильтр 1 всасывается вентилятором 2, проходит холодильник 3 и подается в компрессор 4. Ввиду того, что воздух поступает во всасывающий патрубок компрессора под дополнительным давлением (наддувом), весовая производительность компрессора возрастает. [c.127]

    Для улучшения работы компрессора — повышения его производительности и уменьшения затраты работы на 1 кГ пара — желательно охлаждать стенки цилиндра, что хорошо производится водяной рубашкой. Многие компрессоры работают и без водяной рубашки. Причем тепло от стенок цилиндра отводится в воздух с помощью ребер или без них, с принудительным обдувом компрессора воздухом или свободной конвекцией. Чем выше температура стенок цилиндра, тем больше тепла отводится от них также к картеру и крышкам, а от них в окружающую среду. Для улучшения отвода тепла от этих частей компрессора применяют оребрение картера и обдув его от маховика-вентилятора, водяные рубашки в крышках цилиндров и охлаждение масла внутри картера или вне его. [c.81]

    Величина теплового потока Q на конденсаторе определяется суммой Qk = Qo + Qi, где Qo — хладопроизводительность Qo = G( 7 —г б) Qi — тепловой поток, соответствующий индикаторной мощности компрессора Qi = G l2 — /i). Конденсатор как объект регулирования Рк обладает большой степенью са-мовыравнивания, поэтому с увеличением температуры охлаждающего воздуха и ростом нагрузки в конечном итоге вследствие роста Рк и /к, установится равновесное состояние. В конкретных промышленных установках величина Рк, как правило, ограничена расчетными параметрами системы, требованиями техники безопасности и т. д. Основные причины повышения Р против расчетного значения — рост температуры атмосферного воздуха, уменьшение производительности вентилятора, увеличение термических сопротивлений, накопление в конденсаторе неконденсирующихся примесей. [c.125]

    Производительность вентиляторов регулируется шибером на всасывающей трубе. Хлор, идущий на сжижение, отводится обычно из середины целлюли по свинцовой трубе Р/г”- Свинцовый хлоропровод уложен над ваннами в деревянном желобе. Свинцовый хлоропровод применяется обыкновенно только до сушильных башен после сушки ведут хлор по чугунному трубо-п1>рводу на фланцах и свинцовых прокладках. При работе электролиза на сжижение хлор высасывается из целлюли непосредственно хлорными компрессорами. При работе на жидкий хлор целлюли держат под легким давлением вО избежание засоса воздуха и разбавления хлора. Таким путем удается получать хлор несравненно больше концентрированным, чем при работе под вакуумом. [c.166]

    В машинных отделениях каждого вагона-холодильника пятивагонной секции установлено по две холодильные установки, работающие на фреоне-12. Компрессор в этих установках двухцилиндровый типа К-902, холодопроизводительностью 8,8 тыс. ст. ккал1ч, соединенный с электродвигателем мощностью б кет, смонтированным на общей раме. Охлаждение цилиндров компрессора воздушное. Пластинчатый двухсекционный конденсатор воздушного охлаждения имеет поверхность 76 и производительность вентиляторов 5 ООО м /ч. [c.140]

    При расчете учитывались все особенности работы каждого аппарата степень использования кислорода воздуха, необходимость разбавления газов окисления ( при производстве строительных битумов в колонне), потребность в рециркуляции (при производстве битумов в трубчатом реакторе), потребность в воде для охлаждения кдлонн и в воздухе для охлаждения трубчатых реакторов, необходимость применения компрессоров с повышенным давлением на линии нагнетания для подачи воздуха в трубчатые реакторы и т. д. Число окислительных аппаратов рассчитано с учетом фактической их производительности по промышленным и опытно-промышленным данным. По числу окислительных аппаратов, определено количество необходимого вспомогательного оборудования (насосов, вентиляторов) и расходные показатели (расход пара на привод насосов, электроэнергии на привод компрессоров и вентиляторов, воды на охлаждение насосов и компрессоров). Потребность в воздухе для окисления определена по известным удельным расходам воздуха на производство дорожных и строительных биту.мов [81] с учетом использования кислорода воздуха. [c.70]

    Отличительной особенностью компрессора является закрытый картер 8 с односторонней съемной крышкой, в которой на двух разнесенных роликовых конических подшипниках смонтирован кованый вал с консольным кривошипом 6 и присоединенными к нему шатунами 5, имеющими неразъемные нижние головки с устройствами для разбрызгивания масла. С правой стороны к кривошипу крепится съемный противовес, выполненный совместно с автоматическим регулятором начального давления 7, обеспечивающим разгрузку компрессора в период пуска. На левом конце вала монтируется устройство 1, выполняющее одновременно функции шкива, маховика и вентилятора. Для сокращения затрат мощности и обеспечения заданного расхода воздуха вентилятор имеет профилированные лопатки. Основной поток воздуха направлен на промежуточный холодильник 2, выполненный в виде крльца из оребренных металлических труб, и частично на цилиндры и крышки. Расточки под цилиндры 1-й и П-й ступеней имеют одинаковый диаметр, что позволяет при небольших конечных давлениях повысить производительность компрессора при работе в режиме одноступенчатого сжатия путем замены цилиндра И-й ступени на цилиндр 1-й ступени. Цилиндры выполнены из чугуна с круговым оребрением в зоне камеры сжатия и крепятся к картеру шпильками через нижний фланец. На верхнем фланце цилиндров устанавливается комбинированный клапан 3, который вместе с крышками крепится к цилиндру шпильками. Для обеспечения надежности работы поршневой палец имеет увеличенный диаметр и смазывается маслом, снимаемым с цилиндров маслосъемными кольцами. Очистка газа на входе в компрессор осуществляется с помощью шумопоглощающего комбинированного фильтра, представляющего собой совокупность циклона и сухого фильтрующего элемента, пропитанного силиконом. Компрессоры снабжены системами автоматического управления работой в зависимости от их назначения. [c.316]

    Холодильники радиаторного типа применяются также для компрессоров большой производительности и различных давлений при установке в безводных местностях или затруднениях в снабжении водой. Часто в одном радиаторе объединяют холодильники различных ступеней, секцию охлаждения воды для цилиндров и холодильник для масла. В показанном на рис. IX.17 таком комбинированном холодильнике все трубы выполнены оребренными. Гидравлический двигатель вентилятора приводится в движение маслом, поступающим от специального шестеренчатого насоса на валу мотокомпрессора при изменении частоты вращения компрессора она изменяется и у вентилятора. [c.488]

    Число окислительных аппаратов рассчитано с учетом фактической их производительности по промышленным и опытнопромышленным данным. По числу окислительных аппаратов определено количество необходимого вспомогательного оборудования (насосов, вентиляторов) и расходные показатели (расход пара на привод насосов, электроэнергии на привод компрессоров и вентиляторов, воды на охлаждение насосов). Расчет необходимого количества воздуха сделан на основании известных удельных расходов на дорожные и строительные битумы [5] с учетом использованпя кислорода воздуха при заданной производительности.  [c.34]

    Вагон-машинное отделение (фиг. 234) имеет холодильное обо-.рудование, состоящее из двух аммиачных вертикальных 4-цилиндровых компрессоров производительностью по 88 ООО ст. ккал час с электродвигателями по 40 квт. Конденсаторы из ребристых труб поверхностью по 800 имеют для продувания воздуха вентиляторы производительностью по 40 ООО м 1час. Кожухотрубные испарители для охлаждения рассола имеют поверхность по 35 и рассольные насосы производительностью по 35 м 1час. Система аммиачных трубопроводов обеспечивает работу каждого компрессора на любой испаритель и конденсатор. [c.358]

    На рис- 149 показан ротационный фреоновый компрессорноконденсаторный агрегат типа РКФ-0,9 (ротационный компрессор фреоновой производительностью 900 ст. ккал1ч). Этот агрегат также, как и агрегаты типа ФАК, включает в себя компрессор / ротационного типа, электродвигатель 3, конденсатор воздушного охлаждения 2. Все эти элементы скомпонованы на раме 6. Под рамой располагается горизонтальный ресивер, а жидкостной вентиль с фильтром 5 выведен на раму. Реле давления 4 укреплено на компрессоре. Вентилятор, насаженный на вал электродвигателя, его шкив и маховик компрессора закрыты общим ограждением. [c.301]

    В вагоне—машинном отделении размещены два аммиачных вертикальных четырехцилиндровых компрессора типа VN-120 фирмы Нагема холодопроизводительностью 88000 ккал1ч каждый. Компрессор имеет комплект соответствующих аппаратов- В вагоне установлены 2 конденсатора воздушного охлаждения поверхностью 690 каждый. Циркуляция воздуха для охлаждения конденсаторов обеспечивается двумя вентиляторами производительностью по 38000 м /ч. Жидкий аммиак собирается в ресиверы емкостью по 180 л, расположенные под вагоном. Два испарителя кожухотрубного типа поверхностью охлаждения 35,5 каждый. [c.512]

    Машины для С. г. —компрессоры — по принципу действия делятся на поршневые, центробежные (или турбокомпрессоры), ротационные и струйные. Кроме того, их классифицируют по степени С. г. (по величине отношения давлений после и до сжатия, р /рх). По этой классификации при РУР1> > машины наз. компрессорами, при Рг/Рх = 1Д — 3— газодувками, при р р1отсасывания газов наз. эксгаустерами, компрессоры для разряжения газов — вакуумнасосами. Производительность компрессоров достигает десятков тысяч нм газа в час, рабочие давления — до 2000 атм. Компрессоры преим. приводятся в движение электродвигателями переменного тока. [c.423]

    Горизонтальные ресиверы используют иногда в качестве основания для компрессора, его двигателя или двигателя вентилятора. При горизонтальном расположении ресивера вибрации агрегата меньше, чем при вертикальном. В холодильных аг регатах с открытыми компрессорами и воздушным охлаждением конденсатора емкость ресивера составляет 3—4 л на 1000 ст. ккал1час производительности компрессора. [c.128]

    Книга содержит сведения по теории действия, конструкциям, монтажу и эк-сплоатации поршневых и центробежных насосов, компрессоров и вентиляторов малой и средней производительности эти машины широко применяются во многих отраслях промышленности, особенно в химической, пищевой н легкой. [c.2]

    В вагоне-машинном отделении расположены два аммиачных вертикальных четырехцилиндровых компрессора типа VN-120 фирмы Нагема производительностью 88000 ккалЫас каждый. Каждый компрессор имеет комплект соответствующих аппаратов. Конденсаторы ребристотрубные с воздушным охлаждением, поверхность охлаждения каждого из них 690 м . Циркуляция воздуха для охлаждения конденсаторов обеспечивается двумя вентиляторами производительностью по 38000 мЧчас. Жидкий аммиак собирается в ресиверы емкостью по 180 л, расположенные под вагоном. Испарители кожухотрубные имеют поверхность охлаждения 35,5 м . Охлаждение производится раствором хлористого кальция, который перекачивается в охлаждающие батареи двумя насосами производительностью по 35 мЧчас каждый. На крыше вагона установлены два расширительных бака емкостью по 100 л и два бака запасной емкости раствора по 850 л. Заполнение их производится ручным насосом. Размещение основного оборудования в машинном отделении показано на рис. 186. [c.369]


chem21.info

Производительность – центробежный вентилятор – Большая Энциклопедия Нефти и Газа, статья, страница 1

Производительность – центробежный вентилятор

Cтраница 1

Производительность центробежных вентиляторов регулируют, изменяя частоту вращения или открытием и закрытием задвижки на линиях всасывания или нагнетания.
 [1]

Производительность центробежного вентилятора при постоянном числе оборотов падает с увеличением сопротивления и, наоборот, увеличивается с уменьшением сопротивления. Сопротивления, которые должен преодолевать вентилятор, являются сопротивлениями сети, на которую работает вентилятор. Эти сопротивления вызывают потери полного давления, создаваемого вентилятором.
 [2]

Регулирование производительности центробежных вентиляторов производится посредством изменения числа оборотов, дросселированием всасываемого или нагнетаемого потока при помощи задвижки, а также поворотными направляющими лопатками, установленными перед всасыванием.
 [3]

Для регулирования производительности центробежных вентиляторов применяют следующие способы.
 [5]

Развиваемый напор и производительность центробежного вентилятора при n const взаимно связаны. В большинстве случаев с уменьшением напора увеличивается производительность вентилятора.
 [6]

Развиваемый напор и производительность центробежного вентилятора при n const взаимно связаны.
 [7]

Сравним наиболее употребительные способы регулирования производительности центробежных вентиляторов при помощи задвижки на нагнетательном патрубке и изменением числа оборотов.
 [9]

Следует учитывать, что с увеличением производительности центробежных вентиляторов потребляемая мощность резко возрастает.
 [10]

Следует учитывать, что при необходимости увеличения производительности центробежных вентиляторов более предусмотренной проектом, потребляемая ими мощность возрастает.
 [11]

Производительность поршневого насоса 32 л / мин, давление 25 атм, производительность центробежного вентилятора 1150 м3 / час при 3560 об / мин.
 [12]

Производительность поршневого насоса 32 я / мин, давление 25 атм, производительность центробежного вентилятора 1150 м3 / час при 3560 об / мин.
 [13]

Отдельную группу среди вентиляторов составляют центробежные машины, по конструкции сходные с турбокомпрессорами и турбогазодувками. Производительности центробежных вентиляторов, напротив, весьма велики, поэтому лопатки в рабочем колесе вентилятора нередко устанавливают радиально или даже несколько отгибают вперед.
 [14]

Кожух вентилятора для удобства присоединения вентилятора к воздуховоду может крепиться к станине в различных положениях. Центробежный вентилятор может быть соединен с осью электродвигателя, что дает более компактную установку и устраняет потерю энергии в ременной передаче. Производительность центробежных вентиляторов повышается с увеличением диаметра рабочего колеса. Номер вентилятора обозначает диаметр рабочего колеса в дециметрах. Вес такого вентилятора – около 2 5 т – представляет собой большую сосредоточенную нагрузку и ее необходимо учитывать при расчете перекрытия, на котором предполагается его установить.
 [15]

Страницы:  

   1




www.ngpedia.ru
