Расчет земляных работ

2.1. Технологическая карта на земляные работы.

2.1.1.Исходные данные для ведения земляных работ:

1. Грунт – супесь, суглинок.

2. Трубы – стальные ГОСТ 10704-91 о 159х4,5

3. Протяженность трубопровода - l = 346 км.

4. Время строительства - лето

5. Район строительства - п.Южный г.Барнаул

6. Физико - механические свойства грунта

1) Супесь, суглинок.

2) Средняя плотность в естественном залегании - r = 1,65 т/ м3 , - r = 1,8 т/ м3

3) Коэффициент первоначального разрыхления - 20 % ( Кпр = 1,2 ).

4) Группа грунта для работ:

бульдозер - I;

Экскаватор одноковшовый - П;

2.1.2. Определение объемов земляных работ.

1. Подсчет объемов по разработке траншеи.

а) Ширина траншеи по низу:

а = Æ + 2a = 0,159 + 2х0,2 = 0,559 м.

В связи с тем, что разработка траншеи ведётся многоковшовым роторным экскаватором со сменным оборудованием и шириной разработки 0,6 м принимаем ширину траншеи понизу и поверху 0,6 м. В местах, где необходимо заложение откосов, вертикальные стенки крепят специальными временными крепями, щитами с опорными стойками.

г) Объем траншеи:

Vтранш = (a + Вср )/2*hср *l;

где Вср – ширина траншеи средняя между двумя пикетами;

hср – высота траншеи средняя между двумя пикетами;

l - длина участка траншеи между двумя пикетами.

Расчет объемов земляных работ по разработке траншеи.

Таблица 1

2) Объем трубопровода:

Vтруб = (p*d2 *l)/4,

Vтруб (Æ 225Х12,8 мм) = 148,6 м3 .

Vтруб (Æ 110Х6,3 мм) = 0,2 м3 .

Vтруб (Æ 63Х4,5 мм) = 0,25 м3 .

Vтруб общ. = 149,05 м3 .

3) Объем грунта под приямки:

Vпр = 0.05*Vтранш = 182,28 м3 .

4) Объем грунта по обратной засыпке:

а) Подбивка пазух:

Vподб = Vподб транш - Vтруб = 948,1-149,05 = 799,05м3 .

ширина подбивки пазух поверху:

Впод = аср + 2* (d+0,2)*m = 600 + 2*0,425*0 = 0,6 м;

объём подбивки траншеи:

Vподб транш = (d+0,2)*L*(A+Bпод )/2=(0,6 +0,6)/2*0,425*1800 = 948,1 м3 .

б) Обратная засыпка:

mirznanii.com

Подсчет профильных объемов земляных работ


⇐ ПредыдущаяСтр 10 из 56Следующая ⇒



Подсчет объемов разрабатываемого грунта сводится к определению объемов различных геометрических фигур.

При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют. При этом допускается, что объем грунта ограничен плоскостями, отдельные неровности не влияют значительно на точность расчета.

В промышленном и гражданском строительстве приходится в основном рассчитывать объемы котлованов, траншей, выемок и насыпей при вертикальной планировке площадок.

Подсчет объемов земляных работ необходим для обоснованного выбора методов и средств их выполнения, установления необходимости отвозки или возможности распределения вынутого из котлованов или траншей грунта на прилегающей территории и последующего его использования для устройства обратных засыпок, определения стоимости и продолжительность производства земляных работ.

Определение объемов котлованов. Объем котлована Vк прямоугольной формы с откосами (рис. 2.7, а) определяют по формуле



, м3, (2.2)



где a и c – ширина и длина котлована по дну, м;

b и d – ширина и длина котлована по верху, м;



b = a + 2Hm, (2.3)



d = c + 2Нm, (2.4)



здесь m – коэффициент заложения откоса;

H – глубина котлована, м.

Объем котлована, имеющего форму многоугольника с откосами (рис. 2.7, б),



, м3, (2.5)



где F1 и F2 – площади дна и верха котлована, м;

Fср – площадь сечения по середине его высоты, м2.

Объем квадратного котлована с откосами вычисляют по следующей формуле:



. (2.6)



Объем круглого в плане котлована с откосами (рис. 2.7, в)



, м3, (2.7)



где R – радиус верхнего основания котлована, м;

r – радиус нижнего основания котлована, м.



R = r + mH, м. (2.8)






Рис. 2.7. Схема для определения объемов земляных работ при устройстве

котлованов, траншей, насыпей: а, б, в – котлованы прямоугольные;

многоугольные, круглые; г – траншея с откосами; д – насыпь



Объем траншеи с вертикальными стенками (рис. 2.7, г, д)



Vтр = Bтр ∙ (H1 + H2) ∙ L/2, или (2.9)



Vтр = (F1 + F2) ∙ L/2, м3, (2.10)



где Bтр – ширина траншеи, м;

H1, H2 – глубины ее в двух крайних поперечных сечениях, м;

F1, F2 – площади этих сечений, м2;

L – расстояние между сечениями, м.

Объем траншеи с откосами можно определить по вышеприведенной формуле, при этом площади поперечных сечений



F1,2 = (Bтр + m H1,2) ∙H1,2. (2.11)



Котлованы для сооружений, состоящих из цилиндрической и конической частей, обычно возводятся группами, т.е. по нескольку в одном котловане, и отрывают в два этапа. Вначале устраивают общий прямоугольный котлован с размерами a, c по низу и b, d по верху от отметки заложения их цилиндрической частей, а затем делают углубления для конических частей сооружения. Соответственно и объемы земляных работ определяют в два этапа: вначале рассчитывают объем общего прямоугольного котлована по приведенным выше формулам, а затем объем конических углублений с использованием приведенной формулы усеченного конуса.

При расчетах объемов земляных работ следует также учитывать

объемы въездных и выездных траншей:



, м3, (2.12)



где Н – глубина котлована в местах устройства траншей, м;

bв.тр – ширина их по низу, bв.тр.= 4,5 м при одностороннем движении

и bв.тр.= 6,0 м при двухстороннем;

– коэффициент откоса (уклона) въездной или выездной тран-

шеи (от 1:10 до 1:15).

Общий объем котлована с учетом въездных и выездных траншей



Vобщ = Vк + n Vв.тр, м3, (2.13)



где Vк – объем собственно котлована, м3;

n – количество въездных и выездных траншей;

Vв.тр – объем въездных траншей, м3.

Из общего объема котлована следует выделить объем работ по срезке растительного слоя, а также объем работ по срезке недобора, который оставляют у дна котлована, разрабатываемого экскаватором.

Объем срезки растительного слоя



Vс = Vск + V

ср, м3,(2.14)



где Vск – объем срезки грунта в пределах котлована, м3;

Vср – то же в пределах рабочей зоны, м3.



Vск = BкLкtс, м3, (2.15)



где Bк, Lк – ширина и длина котлована по верху, м;

tс – толщина срезаемого слоя, м.



Vср = Bltс, м3, (2.16)



где B – ширина рабочей зоны на берме котлована, необходимая для

складирования материалов, конструкций, движения строи-

тельных машин, м;

l – протяженность рабочей зоны, м.

Объем работ по зачистке недобора по дну котлована



Vз.к = BкLкhн, м3, (2.17)



где Bк – ширина котлована по низу, м;

Lк – длина котлована по низу, м;

hн – толщина недобора, определяемая в зависимости от вида рабо-

чего оборудования экскаватора и вместимости его ковша, м.

Для определения объемов траншей и других линейно-протяженных сооружений их продольные профили делят на участки с одинаковыми уклонами, подсчитывают объемы грунта для каждого такого участка, а затем их суммируют.

Объем обратной засыпки пазух котлована



м3, (2.18)



где – размеры здания в плане, м.




Читайте также:

lektsia.com

Подсчет объемов земляных работ — Земляные работы

Подсчет объемов земляных работ имеет важное значение для определения стоимости работ, составления проекта их организации, выбора механизмов и способов разработки. В процессе работ также необходимо периодически подсчитывать выполненный объем работ.

Когда земляные сооружения имеют правильную геометрическую форму, объем земляных работ определяется по простым геометрическим формулам.

В случаях пересеченного рельефа и сложной конфигурации земляного сооружения объем земляных работ определяют приближенными методами.

Наиболее распространенным методом приближенного подсчета объемов линейных сооружений (котлованы, траншеи, насыпи и т. п.) является подсчет по поперечным профилям (рис. 29) по формуле, дающей несколько преувеличенный объем:

где V — объем земляного сооружения, F1, F2 — площади поперечных сечений, l —расстояние между поперечными сечениями. При неправильном очертании поперечного сечения площадь его может быть определена графическим способом или планиметром.

В этом случае достаточно точен и прост способ суммирования ординат, приведенный на рис. 30.

Поперечное сечение вычерчивается в определенном масштабе на бумаге с квадратными клетками со стороной а, затем циркулем производится последовательное измерение ординат 1—2, 3—4, 5—6 и т. д. в пределах всего поперечного сечения с постепенным раскрыванием ножек циркуля так, чтобы раствор ножек механически наращивал сумму ординат. После последнего измерения раствор циркуля даст сумму ординат n × а и площадь n × a × а. Таким образом, F= n × a2.

Подсчет объемов линейных сооружений (рис. 31) —насыпи или выемки — можно вести по более точной формуле Φ. Φ Мурзо:

F0 — площадь среднего сечения на отметке; H0 = (h2+h3)/2

выражается через постоянные в и т и полусумму рабочих отметок (h2+h3)/2 следующим образом:

Рис. 30. Схема для графического способа подсчета площади поперечного сечения по ординатам.

Для подсчета объемов насыпей и выемок при планировочных работах план площадки в горизонталях разбивают сеткой квадратов со сто

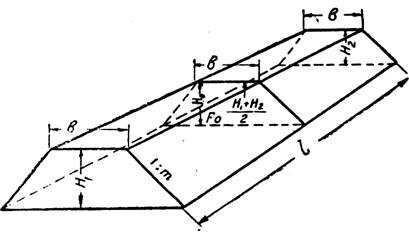

Рис. 31. Призматоид насыпи.

роной а, причем величина а выбирается в пределах 10—100 м в зависимости от рельефа местности и требуемой точности подсчета рис. 32 а).

Затем в углах каждого квадрата определяются рабочие отметки h21,h22 и т. д., как разность между черными (геодезическими) и красными (планировочными) отметками.

Подсчитать объемы каждого квадрата можно способом треугольных или квадратных призм.

При способе треугольных призм каждый квадрат делится диагоналями на треугольники и затем определяется объем каждой треугольной призмы (рис. 32 б) по формуле:

V призмы = 1/6a2(h2+h3+h4)

где V призмы — объем треугольной призмы,

h2,h3,h4— рабочие отметки.

Формула применима для всех призм с отметками только положительными или только отрицательными (т. е. для призм, находящихся целиком в выемке или насыпи).

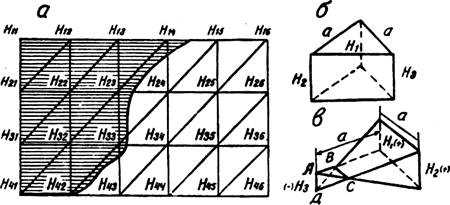

Рис. 32. Построение для подсчета объемов земляных работ методом треугольных призм:

а — план участка; б — треугольная призма; в — призма с рабочими отметками имеющими разные знаки.

В случае, когда рабочие отметки частично положительные, а частично отрицательные (рис. 32 в), для определения объемов насыпи и выемки подсчитывают отдельно объем трехгранной пирамиды АВСД (насыпи) по формуле:

где h2,h3,h4 подставляются по абсолютному своему значению, а знак ± определяется по знаку Н3. Объем выемки определится из алгебраической суммы объемов:

где h2,h3,h4 подставляются со знаком + или —.

Полный объем выемок и насыпей получается суммированием объемов призм.
