Электрический предпусковой подогреватель двигателя «Беспризорник»

Электрические предпусковые подогреватели «Беспризорник» предназначены для подогрева и поддержания в разогретом состоянии двигателей автомобилей ВАЗ.

Чугунный блок цилиндров автомобилей Лада имеет внутренние каналы для прохода охлаждающей жидкости, выполненные литейным способом. В блоке имеются технологические отверстия, закрытые заглушками. Для установки подогревателя, удаляется одна заглушка. ТЭН подогревателя заводится в рубашку охлаждения.

Такая установка имеет несомненный плюс в том, что тепло выделяется прямо там, где оно необходимо. Естественная конвекция и теплопроводность материала позволят подогреть блок цилиндров и головку блока равномерно. Но окончательно температура всех деталей двигателя выровняется только после запуска.

Выпускается четыре модификации подогревателя. Подогреватели ПЭЖ-МВ-220-051 и ПЭЖ-МВ-220-052 имеют мощность 0,5 кВт и посадочный диаметр 36 мм. Эти подогреватели двигателя предназначены для автомобилей с передним приводом.

Подогреватели ПЭЖ-МВ-220-061 и ПЭЖ-МВ-220-062 имеют мощность 0,63 кВт и посадочный диаметр 40 мм. Они могут быть использованы как на автомобилях классической компоновки, так и внедорожнике НИВА.

К примеру, такой же электрический предпусковой подогреватель двигателя от Компании Defa – ведущей в Европе по выпуску авто аксессуаров можно установить на внедорожник NIVA. Эти предпусковые подогреватели относятся к подогревателям двигателя 100-серии. Его артикульный номер Defa 411118. Об этом подогревателе вы можете посмотреть ЗДЕСЬ

Подогреватели ПЭЖ-МВ-220-052 и ПЭЖ-МВ-220-062 отличаются тем, что их провод питания соединяется через разъем. Это, конечно, менее надёжно, чем шнур, сделанный заодно с ТЭНом, но гораздо удобнее при монтаже.

Здесь следует сделать некоторое отступление. Дело в том что ведущие производители предпусковых подогревателей двигателя используют именно штекерную систему, т.е это очень удобно и достаточно практично. Для этого, к примеру, у Компании Defa есть запатентованная система Defa MiniPlug. Надежность и эффективность этих разъемов и соединительных элементов проверено временем и ведущими автопроизводителями.

Установка всех электрических предпусковых подогревателей описана в руководстве по эксплуатации и на первый взгляд несложна. Порядок следующий:

1.Слить охлаждающую жидкость.

2.Вынуть заглушку из блока.

В руководстве указано, какую именно заглушку. Для этого используют бородок, молоток и пассатижи. Поставив бородок на край заглушки, наносят удар молотком. Нужно развернуть заглушку так, чтобы её можно было зажать пассатижами и вынуть.
Можно также воспользоваться специальными инструментами для снятия заглушек от Defa.

3.Примерить подогреватель. Установив его на место, проверьте допустимые углы его ориентации. Установленный подогреватель не должен касаться блока.

4.Подогреватель выньте из блока, и наденьте на него уплотнительное кольцо. При этом само кольцо и посадочный диаметр устройства желательно смазать.

5.В отверстие блока введите стяжной болт.

6.Снова установите подогреватель, пропустив сквозь него резьбовой конец стяжного болта. Накрутите и затяните гайку.

7.Остаётся залить антифриз, выгнать воздушные пробки и опробовать работу подогревателя. Провод питания закрепить так, чтобы исключить его обрыв или попадание вентилятор радиатора.

8.Есть, конечно же, и другие способы монтажа подогревателей более подробно можно смотреть на нашем сайте

Извлечение заглушки на автомобиле с передним приводом может оказаться проблемой. Места от блока цилиндров до радиатора немного. Молотком не размахнуться. Если не сумели выбить заглушку, делу поможет снятие радиатора. Ну а для автомобилей с кондиционером, придётся
обратиться на аттестованную СТО. Для автомобилей классической компоновки такой проблемы нет.

www.defa220.ru

Электроподогреватели двигателя для облегчения запуска в холодное время года

В холодное время года большим подспорьем в запуске двигателя может быть предпусковой подогреватель двигателя. Подогреватели могут быть установлены в различные места системы охлаждения или двигателя, сейчас и попробуем разобраться какой подогреватель и куда лучше ставить для наибольшей эффективности при запуске и при условии минимального вреда при эксплуатации.

Подогреватель тосола вынесенный в отдельное устройство.

Встраивается в систему охлаждения двигателя, как правило в кольцо малого круга системы охлаждения в разрез одного из патрубков. Поступающая в него охлаждающая жидкость (тосол, антифриз) нагревается и, расширяясь, вытесняет более холодную жидкость. Таким образом, обеспечивается направленная циркуляция жидкости через электроподогреватель и соответственно рубашку охлаждения двигателя, тем самым нагревая металл, ОЖ, и масло.

 или такой

Подогреватель двигателя вмонтированный в блок двигателя (подогрев тосола).

данный тип подогревателя максимально похож по эксплутационным характеристикам на предыдущий девайс, за исключением своих плюсов:
— кроме тосола встроенный подогреватель контактирует с металлом блока и в процессе нагрева также более интенсивно нагревает и этот металл, что способствует более равномерному нагреву и более высокому кпд.
и минусов:
— более сложный процесс установки подогревателя в блок двигателя.

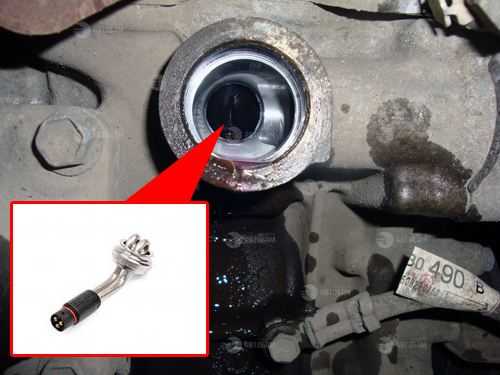

На рисунке показан внешний вид устанавливаемого в блок подогревателя и уже смонтированный в блоке подогреватель.

Подогреватель масла в картере двигателя.

Устанавливаются в поддонах близко к маслозаборнику. Крепятся винтами через корпус поддона или привариванием скоб к корпусу поддона. Обеспечивают разогрев моторного масла в картере двигателя.

 или многоэлементный

Многоэлементные обогреватели могут быть равномерно размещены в маслянном картере соответсвенно обеспечивая более равномерный нагрев масла.

Подогреватель топлива для дизельных двигателей.

Это не совсем подогреватель двигателя, это фактически подогреватель топлива. Для запуска дизельного двигателя и обеспечения его устойчивой работы необходим постоянный забор топлива из бака при этом очень важно какое дизельное топливо у вас залито. Бывает так что в мороз из за плохого качсетва солярки могут перемерзать топливопроводы или может быть затруднен забор топлива. Топливный бак ничем не изолирован от внешней среды, поэтому температура топлива в нем соответствует температуре окружающего воздуха. При выпадении парафинов в дизельном топливе, затрудняется его забор из бака – парафины забивают фильтр на топливозаборнике. Даже если двигатель удалось запустить, и топливозаборник имеет «обратку», во время движения бак охлаждается потоком встречного воздуха, что приводит к неустойчивой работе дизельного двигателя. Для решения этой проблемы может быть применен подогреватель устанавливающийся на место штатного заборного фильтра и подогревающий топливо, работая при этом от бортовой сети автомобиля.



Выбор подогревателя двигателя и минимальные требования которыми должен обладать подогреватель.

Любой подогреватель тосола или масла должен быть автоматизирован и отключаться при достижении определенного предела температуры. На «заре» освоения данных подогревателей к сожалению встречались нерегулируемые экземпляры которые работали фактически как кипятильник, что в итоге приводило к выходу его из строя или еще хуже к горению масла, перегреву резиновых патрубков или даже пожару. Помните постоянно о потенциальной опасности подогревателя, даже с автоматическим отключением и присматривайте за подогреваемым автомобилем.

Как правило автоматика расчитана на отключение при 80 °С с погрешностью + 10°С. За счет свойства саморегулирования перегрев невозможен. Строго фиксированная точка переключения должна обеспечивать полную пожаробезопасность.

А если говорить конкретно о том, что же все таки установить из выше перечисленного то стоит сказать, что все же конструкция подогревателя тосола заслуживает большего внимания, так как прогрев двигателя в следствии циркуляции тосола обеспечивается более равномерно, тосол не горюч и не потеряет своих основных свойств в отличии от масла в случае его перегрева, а лишь только закипит.

autosecret.net

Подогреватель двигателя 220В: устройство и установка

Автономный подогреватель, установленный на ДВС, сокращает время прогрева до нескольких минут. Многие автовладельцы скептически отнесутся к такой перспективе. Однако на практике установить подогреватель намного проще и эффективнее, чем ждать 10-15 минут в холодной машине.

Установка подогревателя для двигателя 220В воздействует не на сам движок, а на антифриз, значительно увеличивая его температуру. Это происходит за счет вольфрамовой спирали и специального блока.

Предпусковой подогреватель двигателя 220В, подсоединенный под движок, работает не постоянно, а только до тех пор, пока двигатель не наберет свою рабочую температуру. Затем, при помощи датчика, он отключается, и мотор продолжает работу в обычном режиме.

Владельцы дизельного движка по достоинству оценят установку подогрева двигателя от 220В, так как этому типу мотора намного сложнее работать при низких температурах. Но и на бензиновый автомобиль поставить подогрев может быть настолько же удобно, как и для дизеля.

Еще одним значительным плюсом, ради которого стоит подключить подогреватель, является экономия бензина и дизтоплива, а также быстрый обогрев всего салона, что очень актуально для владельцев кожаных сидений.

Известные виды устройств

Изготовить предпусковой подогреватель двигателя своими руками вполне возможно при наличии некоторых навыков и умений. Но для начала необходимо разобраться, какими они бывают в серийном производстве.

Подогреватель топлива существует двух видов:

  • автономный;
  • электрический.

Установка электрического подогревателя считается более простой. Он имеет небольшую стоимость, и монтаж его очень прост. В его основе лежит особый блок, который подогревает агрегат. Работает правильно подключенный подогрев двигателя от 220 В. В комплекте с ним часто находится:

  • аккумулятор;
  • система дистанционного управления;
  • термодатчик и таймер.

Схема установки электрического подогревателя двигателя очень проста, поэтому использовать ее может каждый автовладелец. Главным минусом можно считать лишь количество потребляемой энергии, которое достаточно высоко для такого устройства.

Автономный предпусковой подогрев двигателя, изготовленный своими руками установить намного труднее. Его система сложнее, стоимость выше. Они включаются при помощи кнопки, не требуют наличия сети электропитания. Установленный автономный подогрев работает от топливной системы или от специального бензинового бачка.

В основе работы лежит принцип рециркуляции воздуха, который позволяет завести двигатель и быстро начать движение вне зависимости от погодных условий и сети электропитания. Устройство прогревает антифриз, который затем поднимается, поступает в радиатор, вновь охлаждается и возвращается в нагреватель.

Так жидкость циркулирует до тез пор, пока не прогреет всю систему, и та не достигнет рабочей температуры. Автономный подогрев, подключаемый к системе охлаждения, можно установить в любое место, что свободно под капотом авто. А также он быстро осуществляет обогрев салона.

Монтаж и установка устройства

Перспектива не ждать морозным утром лишние минуты пока прогреется движок, кажется очень заманчивой для автолюбителей. Многие автомобилисты на этом этапе зададутся вопросом, существует ли самодельный подогрев. И как установить подогрев двигателя своими силами?

Чтобы понять, как сделать предпусковой подогреватель двигателя, для начала придется смириться, что работать он будет от электричества. Следовательно, наличие розетки на парковке будет одним из условий эксплуатации.

Итак, подогреватель двигателя 220В собранный своими руками будет состоять из ТЭНа, арматуры и нескольких фиттингов. ТЭН необходимо подсоединить к малому кругу системы охлаждения и снабдить его насосом, чтобы при выключенном двигателе жидкость могла циркулировать.

Установка предпускового подогревателя двигателя имеет достаточно простую инструкцию, а для большего удобства в интернете существуют видеоролики, пошагово объясняющие ход действия.

Первое, что потребуется для сбора и установки подогревателя — тройник для дюймовой трубы стандартного образца. Его можно приобрести в любом магазине по продаже сантехники, там же можно купить и ТЭН, который также потребуется, чтобы собрать свой агрегат. Лучшим вариантом станет ТЭН с уже встроенным термостатом на 1,5 кВт.

Тэн устанавливается в торец тройника, а на другой конец монтируется десятисантиметровая труба. Она необходима для более быстрого подогрева системы. На свободный выход и конец трубы устанавливаются заглушки для дальнейшего подключения шлангов.

Теперь полученную деталь подключаем к системе циркуляции ОЖ в автомобиле. Для этого нужно найти место разрыва шланга снизу, где осуществляется выход к печке, и встроить самодельное устройство. К контактам ТЭНа подключается провод подходящего сечения, и на этом первый этап можно считать успешно завершенным.

Далее следует подключение насоса, с помощью которого и будет циркулировать жидкость. Проще всего будет использовать насос от Газели, так как он является универсальным и имеет достаточно доступную стоимость. Его подключают перед нагревателем при помощи разомкнутого реле к сети авто или обычной розетке.

Это основные пункты, по которым производится установка подогрева двигателя.

Опасность непроверенных систем

Если у Вас нет абсолютно никаких навыков для выполнения подобной работы, лучшим вариантом станет приобретение уже готового устройства. Как подключить подогрев в этом случае расскажет инструкция, которая прилагается к агрегату.

При самостоятельном вмешательстве в систему двигателя внутреннего сгорания и цикла его охлаждения, есть риск повредить некоторые элементы в том случае, если о внутреннем строении автомобиля Вам известно понаслышке.

Если же желание разобраться и самостоятельно выполнить все работы слишком велико, то следует заручиться помощью. Обычно опытный автомобилист может разобраться в той части системы, где производится установка подогрева и подскажет расположение необходимых деталей.

Самым простым в использовании, но при этом самым функциональным считается устройство для дизельных двигателей ПЖД. Стоит он скромно, а работает эффективно. Поддерживает ручной и автоматический запуск, работает с тосолом и антифризом, на среднем режиме мощности потребляет меньше литра топлива за час работы.

ПЖД способен выдерживать температуры до −45 градусов. Установить его самостоятельно можно при помощи инструкции или же обратившись в ближайший автосервис, где эту работу выполнят за несколько минут.

Помните, что любое вмешательство во внутреннее строение автомобиля должно быть квалифицированным.

Прежде чем задаваться вопросом, как установить предпусковой подогреватель двигателя в зимний сезон, проконсультируйтесь с мастером. Опытный специалист поможет определить, какая модель лучше всего подойдет именно для Вашего авто, модели, года выпуска и пробега, или же вовсе не стоит ставить подогрев.

Каждый автомобиль уникален. И не факт, что подогреватель, который замечательно подходит на машину соседа, так же хорошо будет сокращать время прогревания двигателя другого транспортного средства. Всегда стоит полагаться только на авторитетное мнение специалиста.

avtodvigateli.com

Предпусковой подогреватель двигателя 220В: как установить

Зимнее время является довольно проблематичным для эксплуатации автомобилей. В данный период смазывающие вещества, технические жидкости и топливо имеют повышенную вязкость в связи с понижением окружающей температуры. Чтобы привести их к оптимальному состоянию рекомендуется использовать предпусковой подогреватель двигателя 220В.

Подобная практика позволит снизить силовую нагрузку на сопрягающиеся элементы конструкции. Двигатель будет запускаться быстрее, а также уменьшится активный износ деталей. Установка подогревателя двигателя 220В рекомендуется со времени, когда окружающая температура снизится до +10С. Наличие дополнительного обогревательного узла позволит запускать мотор уже прогретым.

Общая информация

Эффективный электроподогрев двигателя зимой основан на повышении температуры охлаждающей жидкости (антифриза), которая циркулирует по техническим каналам блока цилиндров. Установленное допоборудование надежно справляется со своей задачей, обеспечивая качественную работу двигателей внутреннего сгорания у разного типа транспорта:

  • легковых автомобилей;
  • грузовиков различной модификации;
  • автобусного парка.

Производители предлагают конструкции своих моделей, которые могут быть оснащены электропомпой, или не имеют подобного узла в более дешевом варианте исполнения. В любом случае данная аппаратура нуждается в подключении к бытовой электросети. Часто она используется на крытых платных парковках или в персональном гараже. Реже открытые парковки имеют вынесенные стационарные стойки с розетками.

Изделия, выпущенные популярными производителями, имеют высокую степень защиты. Их можно оставлять включенными на всю ночь или день и не бояться никаких происшествий. Современный автомобильный подогреватель двигателя 220В оснащен автоматическим узлом отключения обогрева при достижении установленного температурного режима. Как только рабочая жидкость снова остынет до порогового уровня, прибор запустится вновь.

Правильный выбор изделия

Перед тем как установить подогреватель двигателя 220В, необходимо определиться с его параметрами. Ориентироваться в такой ситуации нужно на наличие/отсутствие помпы и на мощностные характеристики конкретного изделия. Последние подбираются в соответствии с объемом мотора. Общими для всех конструкций являются такие плюсы:

  • экономится топливо, которое без подогревателя тратится на прогрев;
  • высокая степень пожаробезопасности;
  • простая эксплуатация;
  • компактность.

Даже самые крупные встраиваемые экземпляры при скромных габаритах весят лишь пару килограмм.

Наличие помпы в аппарате

Модели с подогревателей электронасосами позволяют прогонять жидкость по каналам во время процесса обогрева. Подобный функционал обеспечивает более высокий КПД термической аппаратуры. При этом происходит экономия времени на достижение заданных параметров.

После включения в электросеть встроенный в корпус подогревателя ТЭН начинает прогреваться. Параллельно стартует электропомпа, отправляя в каналы теплый антифриз через выходной патрубок. Сквозь входное отверстие к ТЭНу поступает от блока цилиндров прохладная жидкость. Таким образом по замкнутому контуру осуществляется переток.

Важно знать, что в конструкции предпускового подогревателя предусмотрен терморегулятор, который периодически отключает/включает циркуляцию и нагрев, удерживая температуру жидкости в заданном диапазоне.

Обычно на достижение +70С у двухватных моделей обогревателей уходит около 30-50 минут. Точное время напрямую зависит от окружающей температуры и внешних погодных факторов, к которым относится наличие ветра на открытой парковке, осадков и пр. В гаражных или боксовых условиях авто прогревается быстрее. После этого автомобиль готов к эксплуатации.

Преимуществами помповой конструкции являются следующие факторы:

  • на обогрев тратится меньше времени, чем у беспомповых образцов;
  • повышение температуры происходит со всем мотором равномернее, так как каналы охватывают весь блок;
  • не допускается температурных деформаций во время начального цикла.

Недостатками данных изделий служат следующие особенности:

  • на перемещение жидкости тратится дополнительная мощность прибора, поэтому у большинства моделей этот параметр не может быть ниже 1,5 кВт, в противном случае не удастся вывести жидкость на нужный рабочий режим;
  • наличие циркуляционного насоса повышает стоимость изделия, а также повышает вероятность его поломки из-за наличия дополнительного узла;
  • электроприбор потребляет больше энергии, что сказывается на эксплуатационных расходах;
  • в некоторых моделях требуется подключение насоса к дополнительному питанию в 12 В, например, от аккумулятора.

Популярной моделью данного типа является аппарат Северс+. Он предлагается покупателям в двухкиловатной модификации. Аппарат идет в сборе с универсальным монтажным комплектом. Прилагается подробный письменный инструктаж и важные детали для присоединения к мотору. Характеристики аппарата:

  • размеры готового узла 86х86х180 мм;
  • шнур для подключения 150 см;
  • мощность 2 кВт;
  • потребляемый ток 220 В 50 Гц;
  • наружное покрытие анодированным защитным алюминием;
  • встроен терморегулятор, срабатывающий на 80С;
  • термовыключение происходит при 140С;
  • герметичный корпус исключает проникновение нагреваемой жидкости к электрическим узлам.

Аппарат имеет сертификацию и соответствует всем требованиям электробезопасности.

Особенности конструкции:

  • горизонтальный тип установки не допускает возможности проникновения тосола на элекрочасть, повышая безопасность эксплуатации;
  • встроенный шариковый кран формирует поток для циркуляции жидкости через ТЭН в нужном направлении;
  • терморегулятор удерживает жидкость в нужном режиме;
  • термовыключатель является дополнительной защитой от возможной неправильной работы терморегулятора.

Рекомендуем выбирать модели с бамперным разъемом. Такая особенность позволяет быстро подключать оборудование, не открывая капот. Вилку обычно в такой ситуации крепят за радиаторной решеткой либо в районе бампера.

Без встроенной помпы

Покупателям доступен подогрев системы охлаждения перед пуском двигателя 220В в комплектации без электропомпы. Он является более распространенным типом данного оборудования. Такие агрегаты не нуждаются в дополнительном обслуживании, но при этом обладают высокой степенью надежности.

К преимуществам беспомповых моделей относятся факторы:

  • стабильная работоспособность в любых условиях;
  • подключение исключительно к бытовой розетке;
  • простота монтажа аппарата к блоку цилиндров;
  • пониженное потребление мощности прибором.

Минусами подобной схемы являются:

  • циркуляция осуществляется исключительно из-за разности температур, проходя в основном по малому кругу;
  • требуется более длительное время на прогрев;
  • нужно внимательно выбирать модель, так как встречаются некачественные экземпляры.

Примером таких моделей служит продукция Hotstart серий СВ, СL, SB, SL. Они востребованы в автомобилях с дизельными моторами большой мощности. Корпус изготовлен из прочного алюминиевого сплава, отлит под давлением. Подключаются аппараты от сети 220 В или 380 В.

Способ установки на легковые машины

Установка предпускового подогревателя двигателя 220В проводится в нижней точке корпуса блока цилиндров. В этой части располагается резьбовая заглушка. В ВАЗовских моделях удобно использовать область около ланжерона, где к нему крепится балка. В большинстве крепежных комплектов имеются специальные кронштейны.

Важно! Предварительно необходимо слить охлаждающую жидкость, так как система будет разгерметизирована.

Корпус подогревателя имеет указательную стрелку, обозначающую точку вход в него жидкости. Данный патрубок необходимо подключать к внешней рубашке корпуса силовой установки. С данного отверстия антифриз станет проходить в каналы блока, а далее переместится в верхний патрубок, идущий к насосу от радиатора.

В комплектах имеется спецштуцер. Его нужно вкрутить вместо сливного резьбового винта (пробки). Верхний патрубок разрезается и делится с помощью тройника. Важно не перепутать направление течения жидкости, так как технологический угол наклона позволяет антифризу беспрепятственно перемещаться по обновленной системе каналов.

После того как все патрубки смонтируются, заливаем в систему антифриз и контролируем герметичность стыков и заделки хомутов. Тестируем прогрев установленной термосистемы.

Монтируемые жидкостные подогреватели двигателя являются более выгодными аппаратами, в сравнении со стационарными громоздкими моделями. Также они более экономны в расходе энергии и имеют меньший ценник. Широкое распространение подобного оборудования доказало его эффективность в эксплуатации автомобилей разного класса.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Установка предпусковых подогревателей двигателя

Подготовка автомобиля к эксплуатации в зимний период в разных климатических зонах осуществляется по-разному. Если в южных регионах России достаточно сменить резину и залить незамерзающую жидкость в бачок стеклоомывателя, то на севере или в Сибири, где температура -40 градусов – вполне нормальное явление, не лишним будет установить электрический или автономный предпусковой подогреватель двигателя. Без этого устройства запустить мотор в мороз будет очень затруднительно, если вообще возможно.

Что такое предпусковой подогреватель

Впервые подобные устройства появились в странах Скандинавского полуострова и северной Европы, несколько лет спустя преимущества, которые они дают, смогли оценить российские автовладельцы, и установка подогревателей пошла полным ходом. Предпусковой подогреватель предназначен для облегчения запуска двигателя в мороз. Принцип работы данного приспособления основан либо на естественной циркуляции антифриза в системе охлаждения, либо на принудительной прокачке охлаждающей жидкости при помощи насоса.

В первом случае подогреватель нужно подключить к системе охлаждения двигателя, и он будет разогревать антифриз, который по мере нагрева поднимается вверх, а его место занимает холодная охлаждающая жидкость. Во втором случае антифриз нагревается в теплообменнике, и насосом прокачивается по малому кругу системы охлаждения, в результате чего происходит довольно быстрый нагрев антифриза и, соответственно, мотора.

Существует два вида предпусковых подогревателей: электрические и автономные.

  1. Электрический в качестве источника энергии использует электроэнергию, и подключается к любой розетке с напряжением 220 В.
  2. Автономный работает на топливе из бака автомобиля.

Устройство электрического предпускового подогревателя

Данный вид подогревателей в простейшем виде представляет собой нагреваемую спираль, которая монтируется в блок цилиндров двигателя вместо противоледной заглушки, закрывающей доступ к системе охлаждения. Принцип ее работы ничем не отличается от домашнего прибора: спираль нагревается и нагревает антифриз вокруг себя.

Современные устройства комплектуются различными дополнительными модулями, такими как:

  • тепловентилятор для обогрева салона;
  • зарядное устройство для аккумуляторной батареи;
  • таймер, позволяющий поддерживать определенную температуру антифриза;
  • пульт дистанционного управления.

Разумеется, чем больше опций, тем выше стоимость покупки и установки комплекта.

Основное достоинство подобных предпусковых подогревателей – отсутствие вредных выбросов. Кроме того, если применять их на дизельных моторах, помимо прогрева силового агрегата, разогревается еще и дизтопливо в системе зажигания, что существенно облегчает запуск двигателя.

Не лишен электрический предпусковой подогреватель и недостатков. Главных среди них два:

  • для работы ему требуется электрическая розетка, что существенно ограничивает возможности по его применению;
  • высокое энергопотребление такой установки (до 10 кВт за одну ночь).

Устройство автономного предпускового подогревателя

Как уже было сказано, автономный предпусковой подогреватель двигателя потому так и называется, что ему не требуется внешний источник энергии. Это намного удобнее, так как автомобиль оказывается не привязанным к электрической розетке. Данный вид подогревателей делится на две категории: жидкостные, об установке которых речь пойдет дальше, и воздушные, предназначенные только для обогрева салона автомобиля.

Такое устройство необходимо подключить к трем системам автомобиля: бортовой электросети, топливной магистрали и системе охлаждения. При этом не имеет значения, дизельный или бензиновый силовой агрегат установлен на машине.

Принцип его работы следующий. В камеру сгорания, размещенную внутри теплообменника, при помощи насоса подается топливо из бака автомобиля. Внутри камеры сгорания находится штифт накаливания, который запитывается от бортовой электросети. Топливо сгорает, антифриз, находящийся в теплообменнике, при помощи насоса перекачивается в водяную рубашку двигателя, вместо него в теплообменник попадает холодная жидкость – так образуется замкнутый цикл.

Еще одно достоинство автономного предпускового подогревателя – возможность его установки в любое удобное место своими руками, так как он не встраивается в конструкцию авто.

Схема одного из вариантов установки и подключения выглядит следующим образом:
Как и электрические, автономные жидкостные подогреватели оснащаются множеством дополнительных опций, таких как таймер, беспроводное управление, управление с мобильного телефона, а некоторые модели имеют обратную связь.

Эта категория подогревателей имеет два основных недостатка: первый – высокая цена, второй – более сложная установка.

Монтаж предпускового подогревателя

Для установки данного устройства, не обязательно ехать в мастерскую и расставаться с немалой суммой денег. Его вполне можно подключить своими руками, даже не имея каких-либо специфических познаний. К каждому прибору обязательно прилагается схема подключения, которой нужно следовать.

Прежде всего, необходимо определиться, в какое место лучше монтировать его элементы. Если устанавливается электрический подогреватель, предварительно нужно размотать провода и убедиться, что их длины достаточно, чтобы соединить между собой все элементы.

Затем нужно выбрать в салоне место для монтажа пульта управления подогревателем. Скорее всего, придется частично разбирать переднюю панель автомобиля. Непосредственно перед началом работ, нужно слить антифриз из системы охлаждения. Кроме того, необходимо учитывать, что после установки потребуется долить еще около литра охлаждающей жидкости к штатному объему, так как увеличится объем системы охлаждения, поэтому нужно заранее запастись антифризом.

Следующий этап установки автономного предпускового подогревателя двигателя – монтаж топливного насоса. Его необходимо разместить возле топливного бака, причем так, чтобы он был как можно лучше защищен от внешних негативных факторов.

Основание для монтажа камеры сгорания должно быть максимально надежным. Важно, чтобы вокруг нее было достаточно много свободного пространства, а все подведенные к ней шланги и провода были защищены от случайного контакта с движущимися деталями. Также следует обратить внимание на то, чтобы шланги нигде не перегибались, в противном случае антифриз не сможет нормально циркулировать.

Общая схема подключения автономного подогревателя выглядит так: охлаждающая жидкость забирается из печки, подается на помпу подогревателя, затем в водяную рубашку двигателя и обратно в печку. Помпа должна быть нижней точкой жидкостного контура, а штуцер нужно направить вверх, это позволит избежать образования воздушных пробок.

Выхлопную трубу нужно обернуть теплоизоляционным материалом во избежание пожара. Выхлоп должен быть направлен не в подкапотное пространство, чтобы выхлопные газы не попадали в салон. По возможности лучше направить его на поддон картера двигателя, таким нехитрым способом можно дополнительно разогреть масло и максимально облегчить работу стартеру.

Самодельный предпусковой подогреватель

Некоторые автовладельцы, не желая тратиться на приобретение сертифицированного устройства в магазине, предпочитают сделать предпусковой подогреватель двигателя своими руками. Проблему запуска мотора в мороз гаражные умельцы решают самыми разными способами: кто-то греет поддон картера паяльной лампой, кто-то ставит самодельные спирали или применяет еще более изощренные средства.

Следует отметить, что какой бы самодельный подогреватель двигателя ни был выбран, недостатки будут одни и те же. Прежде всего, это пожароопасность, особенно в случае с паяльной лампой. Кроме того, эффективность приспособлений, изготовленных своими руками, оставляет желать лучшего. Поэтому, если необходимость в подогреве мотора имеется, лучше не жадничать, потому как самодельный прибор может обойтись не в пример дороже магазинного, особенно, если установить и подключить его не правильно.

znanieavto.ru

Предпусковой подогреватель двигателя: неисправности, виды.

Максимальный износ трущихся сочленений двигателя происходит во время первого утреннего, морозного запуска. Проблема стабильной, длительной эксплуатации дизеля всегда оставалась насущной, что и подвигло к использованию приборов предварительного нагрева. Предпусковой подогреватель двигателя — отличный способ облегчить морозную жизнь ДВС, а также собственный комфорт зимних поездок.

Разновидность, принцип работы

По принципу работы устройства подразделяются:

  1. Автономные: жидкостные, воздушные.
  2. Электрические.

Жидкостные

К разновидности автономной системы относятся жидкостные образцы. Монтируются в моторном отсеке с подключением к системе охлаждения любых ДВС, включая газобаллонные, комбинированные.

Они приводят к сжиганию смеси, тепловая энергия которой прогревает охлажденную жидкость, циркулирующую в «рубашке» блока. Перегон нагретой жидкости осуществляется помпой, размещенной в самом подогревателе.

К примеру подогреватель Вебасто (Германия) представляет собой топливный насос, камеру сгорания, насос перекачки охлаждающей жидкости. Топливной помпой нагнетается горючее в камеру нагревателя. В отопителе смонтирован теплообменник, с циркулирующим в нем, посредством насоса, жидкостью. Мотор нагревается и при достижении установленной температуры, электромагнитный клапан приводит в действие штатный отопитель, вентилятор печи. До получения комфортной температуры Вебасто расходует порядка 0,7литра солярки в час. Обычное время прогрева составляет 30-40 минут в зависимости от лютости мороза. Таким образом, расход топлива не превысит 300 грамм. Запуск аппарата можно выполнить с GSM-модуль программой на смартфоне владельца авто.

Топливо расходуется из бака автомобиля. На дизелях используется небольшая (до 10 литров) дополнительная емкость. Вариант предусматривает заливку качественной солярки, керосина или присадок для быстрого запуска. Более того, Вебасто отличается исключительной безопасностью. Модели имеют опцию защиты, не допускающие перегрев при любых нештатных режимах. Аппарат настроен на быстрый прогрев, запуск мотора и уютную атмосферу в салоне. Его можно разместить под капотом, крылом или бампером и управлять системой электроники.

Пуск прибора осуществляется таймером (в салоне) или дистанционным пультом управления. Пуск подогревателя Вебасто можно выполнить с большого расстояния мобильным телефоном или брелком автомобиля.

Воздушные

В условиях низких температур, автономный предпусковой подогреватель двигателя может использоваться как дополнительный нагрев кабины.

Образцы последних подогревателей обладают опциями программирования момента пуска и остановки его с пульта управления.

Работа автономных воздушных приборов строится также на сжигании топлива, подогревая не жидкость, а воздух. То есть по принципу фена, а точнее тепловой пушки. Здесь поток воздуха, проходя через теплообменник достигает заданной температуры. Чаще применяются для прогрева кабин, салонов малогабаритных автобусов, легковых машин. Система электроники через блок управления автоматически регулирует заданную температуру в соответствии с наружным воздухом. Автономные устройства позволяют:

  • экономить топливо;
  • продлевать срок эксплуатации, в целом, автомобиля;
  • снижать выброс вредных газов.

Схемы конструкций допускают работу практически на всех грузовых, а также легковых авто.

Воздушный отопитель расходует топливо непосредственно из бака, то есть не имеет отношения к ресурсу двигателя. Устройство Вебасто, эффективно прогревает мотор и салон (через вентиляторы) независимо от наружной температуры. Просто, запускаете подогреватель с мобильного телефона, еще, будучи дома.

Возникающие неисправности

Вебасто преподносит и сюрпризы в виде:

  • Неисправности электропроводки. Причиной тому отсутствие электропитания, дефект в системе питания.
  • Слой нагара на внутренней облицовке котла, поломка стержня накала, вентилятора.
  • Неисправности электроники, то есть отсутствие реакции, например, брелка на запуск котла.

Воздушный подогреватель, по сути, считается нагнетателем горячего потока воздуха, температурой на выходе 700° C.

Предназначен подогревать поддон двигателя, картер КПП, кожух заднего моста, топливопроводы автомобиля. Неисправности, которые допускает инструкция для устранения своими силами:

  • проверка предохранителей и электрических контактов;
  • проверка причин мигания светодиодов;
  • частичная разборка подогревателя;
  • контроль контактов разъема.

Обогревают приборы и блок цилиндров воздушного охлаждения от напряжения 12 вольт. Если мотор в зимнюю пору не запускается, стало быть, есть неисправности, которые последовательно следует устранить.  Стоит произвести проверку производительности, выдаваемой топливной помпой, предмет соответствия сечения проводов и электрического автомата. Устранение дефектов подогревателя, например, модели 14ТС-01 от Теплостар, проводится по методике, которую определяет типовая инструкция

Очевидные преимущества

Особой популярностью пользуются отечественные подогреватели от компании «Теплостар», но на рынке представлены и другие фирмы производители. Установить предпусковой подогреватель двигателя не составляет труда, но делать это нужно на начальной стадии эксплуатации автомобиля.

Итак, суровый климат диктует свои правила эксплуатации машины. Дороговато стоит приобретение. Но здоровье, тепло, комфорт, экономия топлива и время – превыше всего.

Приборы, на подобии выпускаемых фирмой «Теплостар», упреждают негативное влияние сурового климата, предоставляя владельцу автомобиля технические, экономические преимущества и комфортные условия управления:

  1. Возможность запуска при – 45° C.
  2. Блокировку холодного запуска.
  3. Экономичный расход горючего.
  4. Качественная система отопления.
  5. Малая нагрузка на двигатель.
  6. Отсутствие необходимости оттаивания стекол.
  7. Удаленный запуск мотора.

Электрический

Отличается от жидкостного «кипятильника» встроенным электромагнитным насосом в камере нагрева. Принцип действия подогревателя строится на принудительной циркуляции жидкости (тосол, антифриз) и равномерном, быстром разогреве двигателя. Электрический предпусковой подогреватель двигатель являет собой компактный прибор, удобно размещаемый под капотом.

Порядок работы состоит в подключении подогревателя к сети 220В. Элемент нагрева (ТЭН — трубчатый электрический нагреватель) нагревает жидкость, которая посредством помпы перегоняется через «рубашку» охлаждения мотора. Нагретая жидкость переходит в верхние секции «рубашки», а холодная вниз. Зачастую заводы изготовители требуют устанавливать подогреватель в максимально нижней точке системы охлаждения. Чаще всего вставляется в противоледную пробку (заглушку) на блоке цилиндров. При наличии помпы, его можно устраивать в любом месте. Прогрев таким методом намного интенсивней по сравнению с инерционной (естественной) циркуляцией.

Перегрев ТЭНа предупреждается размыканием контакта терморегулятора, имеющим касание с корпусом подогревателя.

Понижение температуры приводит к замыканию контактов терморегулятора и цикл нагрева жидкости повторяется. Постоянная циркуляция поддерживается помпой, что обеспечивает заданную температуру системы охлаждения.

Своими руками

Есть несколько вариантов изготовления самодельных подогревателей, которые, так или иначе, выполняют возложенные на них функции.

Электрический прибор считается самым простым по конструкции. Питается от источника 220 вольт. Но последние их модели укомплектованы модулем, устройством подзарядки аккумулятора, таймером, различной электронной начинкой управления им с расстояния. Следует помнить, что предпусковой подогреватель двигателя своими руками не может предусмотреть все необходимые опции. Простая же самодеятельность может обойтись дороже сэкономленных средств на заводском аппарате, хотя инструкция допускает внесение изменений в конструкцию подогревателей.

Особо важную ставку нужно делать на пожарную безопасность.

Однако делать и ставить на свое авто незамысловатое устройство своими руками не возбраняется. Видеоматериалы, тонкости изготовления деталей, советы дотошных специалистов, коих пруд пруди в Интернете, окажутся полезными в процессе самостоятельной инсталяции. Остается соблюсти меры электрической безопасности.

К тому же, аппарат подогрева от напряжения 12 вольт можно приобрести у поставщиков с гарантией длительной надежности.

autolirika.ru

Установка предпускового подогревателя двигателя 220В

Как приятно садиться в прогретый автомобиль и сразу начинать движение. Электрический подогреватель двигателя был изобретён ещё в 1949 году, он представлял собой нагревательный элемент, встраиваемый непосредственно в блок цилиндров.  Позже такой опцией стали оснащать многие автомобили с завода. Реализуем предпусковой подогрев самостоятельно, рассмотрим установку проточного подогревателя на автомобиль.

Принцип работы

За счёт разности температур в системе охлаждения создаётся циркуляция, поэтому происходит равномерный прогрев контура. Современные приборы оснащаются помпой, терморегулятором и клапаном, который направляет поток охлаждающей жидкости правильно. Если подогреватель не содержит помпу, то его следует ставить в самую нижнюю точку системы охлаждения. Монтаж производится с учётом специфики охлаждающей системы конкретного автомобиля.

По конструкции подогреватели бывают горизонтального и вертикальные исполнения. Вертикальные предназначены для автомобилей с плотной компоновкой моторного отсека, а горизонтальные считаются более безопасными потому что в них исключено попадание охлаждающей жидкости в электрическую часть.

Сравнение бюджетных моделей подогревателей охлаждающей жидкости

Производительнапряжение, ВМощность, ВтЦена, ₽
KS-AUTO, PH-150022015002700
Лестар, Lestar-0,82208001900
Северс-М, Severs-1,022010001900
Longfei, Little Dragon22020002600

Установка помпового подогревателя Longfei

  • Согласно рекомендации производителя, подогреватель устанавливается от блока к печке, по направлению циркуляции охлаждающей жидкости. Если подогреватель ставиться в разрез шланга подачи, то быстрее нагревается салон автомобиля, если в разрез шланга «обратки», то греет в первую очередь блок двигателя.
  • Определить шланг подачи можно на прогретом автомобиле с включённой на максимум печкой, он будет заметно горячее обратного.
  • Направление движения жидкости по подогревателю помечено стрелкой на корпусе.

Сложности могут возникнуть при состыковке шлангов и штуцеров разного диаметра, благо в магазинах автозапчастей есть много не дорогих переходников.  Нельзя перегибать шланги или поднимать их выше контура охлаждения во избежание возникновения воздушных пробок.

Вас заинтересует

sdelairukami.ru
