Подогреватель топлива дизельных двигателей: греем и едем

Знаете про подогреватель топлива дизельных двигателей? Слышали, как сложно завести автомобиль с дизельным мотором в мороз?

Эта проблема отпугивает от покупки дизельных машин жителей холодных регионов, и безусловно имеет под собой вполне научные основания, а именно физику процессов, происходящих с соляркой в условиях низких температур.

Летняя солярка в мороз

Но, к нашему с вами счастью, технологии не стоят на месте, и, благодаря различным приспособлениям, мы можем ощутить все достоинства дизелей даже если мы жители крайнего севера. Об этих устройствах мы сегодня и поговорим.

Мороз и солнце – не самый чудесный день для дизеля

Чтобы разобраться в проблеме, нужно докопаться до её сути. А она спрятана не в двигателе и его узлах, а в топливе, на котором он работает.

Давайте разберёмся, что происходит с соляркой при минусовых температурах. Как Вы, наверняка, знаете дизтопливо, по сути, является отходом при производстве бензина и других более лёгких нефтяных фракций. Этот факт накладывает некоторые особенности на химический состав дизеля и его физические свойства.

Дело в том, что даже при небольшом морозе в этом виде топлива начинают образовываться кристаллы парафина, а при дальнейшем понижении температуры до больших минусов, оно становится вообще тягучим и густым, хоть ножом режь. Но сейчас мы говорим про относительно небольшой «минус».

К примеру, летние сорта солярки начинают себя плохо вести уже при -5 С, зимние – при -20 С, а вот арктическая при -35 С.

И конечно, при загустевании топлива ни о какой работе двигателя не может идти и речи, он даже и не заведётся. Выход один – подогревать.

Подогреватель топлива дизельных двигателей

Скажем сразу, на многих современных автомобилях с дизельными агрегатами системы подогрева стоят уже с завода, и волноваться о том, что их четырёхколёсный друг не заведётся в мороз или заглохнет по дороге, их счастливым владельцам вряд ли придётся.

Тем не менее, производители могут недооценивать суровость наших зим или же авто и вовсе может быть не оборудовано ничем подобным, так как пригнано из стран с тёплым климатом.

В этом случае необходимо задуматься об установке специальных подогревателей. И тут возникает логичный вопрос: на какой из узлов топливной системы лучше всего монтировать эти устройства?

Всё как в известной пословице – где тонко там и рвётся. Самыми уязвимыми с точки зрения промерзания и влияния кристаллов парафина являются: фильтр тонкой очистки, фильтр-сепаратор, топливопровод и бак.

Сегодня мы вкратце рассмотрим подогреватель топлива дизельных двигателей и несколько типов таких нагревателей, а именно:

  • проточный;
  • бандажный;
  • ленточный;
  • подогреваемая насадка.

Начнём по порядку.

Проточный подогреватель топлива дизельных двигателей

Проточный тип используется для подогрева топливных магистралей и устанавливается, как правило, в разрез топливопровода перед фильтром тонкой очистки.

Стоит отметить, что данная разновидность является вспомогательным нагревателем, так как наиболее полезна лишь во время движения автомобиля.

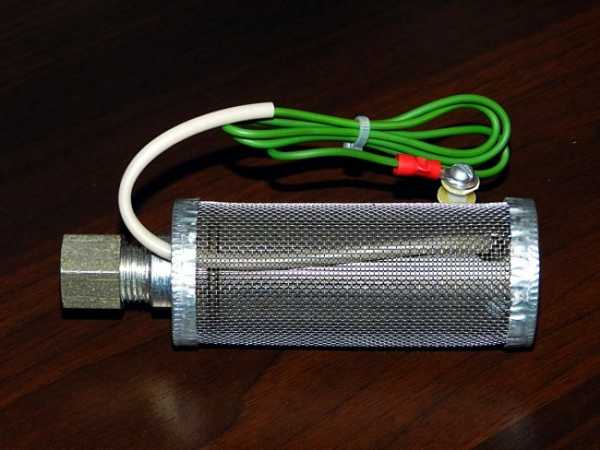

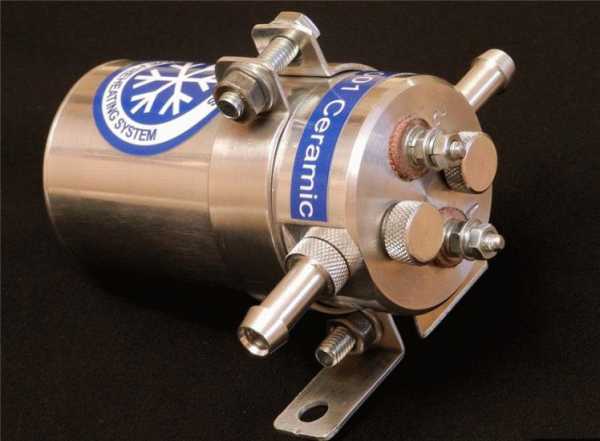

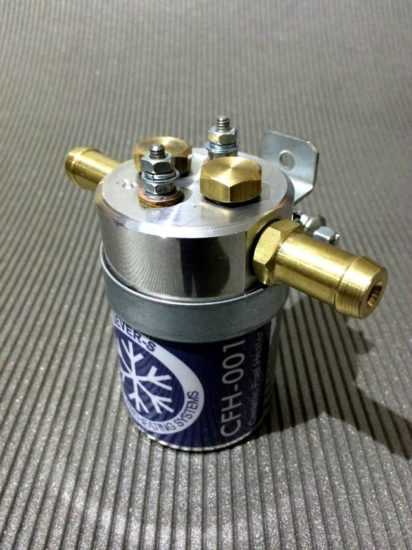

Проточный подогреватель дизельного топлива

Проточные подогреватели могут быть как электрическими, так и использовать горячую жидкость из системы охлаждения двигателя.

Бандажный подогреватель топлива дизельных двигателей

Чтобы искоренить проблему замерзания топлива на корню, необходимо использовать несколько типов нагревателей. Одним из самых уязвимых элементов дизелей является фильтр тонкой очистки.

Именно ему приходится не сладко, когда в подмёрзшей солярке начинают образовываться кристаллы парафина. Чтобы решить этот вопрос рекомендуется утеплять его в первую очередь, и для этого существуют так называемые бандажные подогреватели.

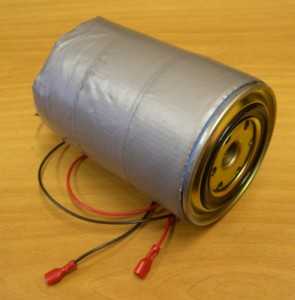

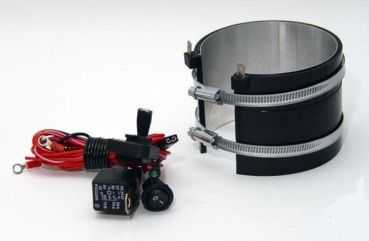

Они представляет собой накладки с электрическими термоэлементами, которые монтируются поверх фильтра и закрепляются стяжками.

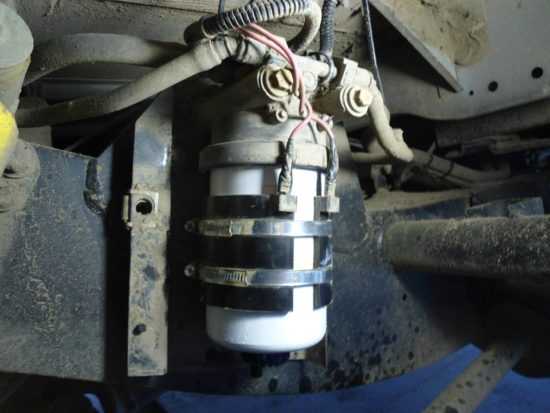

Бандажный нагреватель дизельного топлива

Ленточный подогреватель

Ещё одним полезным видом подогревателей являются ленточные. Это гибкие элементы, которые хорошо выполняют свою роль на различных участках топливной магистрали. Работать они могут как во время движения, так и перед запуском двигателя.

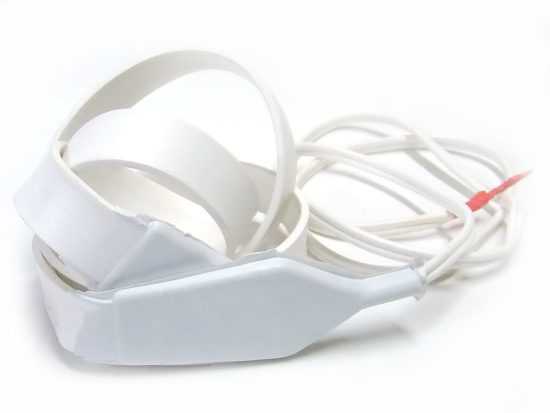

Ленточный нагреватель дизельного топлива

Подогреваемая насадка

Ну и последний тип, который мы с Вами сегодня рассмотрим. Подогреваемые насадки – это специальные устройства с нагревательным элементом, устанавливаемые непосредственно на топливозаборники. Благодаря им, в лютые морозы не страшно загустевание солярки в месте отбора топлива из бака.

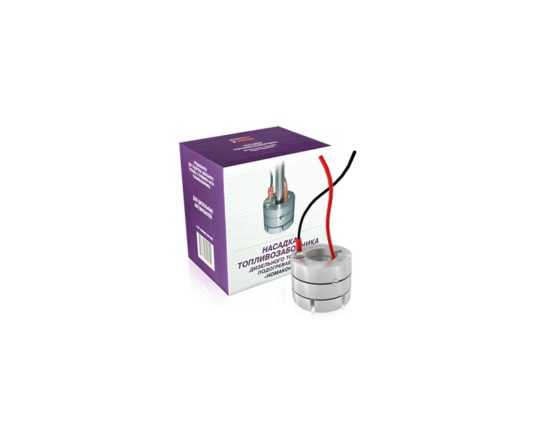

Подогреваемые насадки топливозаборников

Необходимо сказать, что существуют комплексные системы, в состав которых входит большинство из вышеперечисленных типов нагревателей. Управляться они могут как в ручном режиме, так и автоматикой на основе датчиков температуры за бортом, в моторном отсеке и по пути следования топлива.

Итак, уважаемые читатели, мы с вами выяснили, что не стоит бояться покупки автомобиля с дизельным мотором, даже если Вы живёте в регионе с суровым климатом.

Современные технологии позволяют практически полностью решить проблемы с запуском и эксплуатацией двигателей на дизтопливе в морозы.

Кстати, не забудьте подписаться на блог, чтобы получать новые статьи и, давать ссылки на него своим друзьям.

А я, в свою очередь, постараюсь публиковать для вас только самые интересные материалы.

auto-ru.ru

Подогрев дизельного топлива своими руками

Свойство солярки застывать при отрицательных температурах ставит задачу по обеспечению бесперебойной подачи дизельного топлива при холодном пуске. Эффективным решением для нормального прокачивания горючего по топливной системе является подогрев отдельных конструктивных элементов, которые включены в схему топливной магистрали дизельного двигателя. К таковым относят: топливозаборники, фильтры-сепараторы предварительной очистки и фильтры тонкой очистки, а также трубопроводы.

На рынке представлены готовые решения, которые имеют возможность подогрева и устанавливаются для замены штатных элементов. Главным недостатком подобных устройств является их завышенная стоимость. По этой причине многие автолюбители предпочитают реализовать подогрев дизельного топлива своими руками.

Читайте в этой статье

Обогрев топливозаборника

Дизтопливо замерзает уже в топливном баке. По этой причине его предварительный обогрев при большом минусе за окном позволяет восстановить текучесть солярки. Поднять температуру в топливном баке можно разными способами. Одним из самых простых является решение опустить в бак обычную лампочку на 50 Ватт, которая размещается возле топливозаборника. В процессе работы лампочка нагревается, парафин растворяется, система получает возможность прокачать солярку.

Вторым способом является самостоятельное сооружение электрического подогрева дизтоплива своими руками. Такой подогрев по принципу действия будет похож на нагревательную спираль. Для решения задачи потребуется добраться до сетки топливозаборника. Затем в корпусе высверливаются отверстия небольшого диаметра на равном расстоянии друг от друга. С каждой стороны рекомендуется выполнить около 5 таких отверстий.

Обратите внимание, что самостоятельную реализацию данной схемы электроподогревателя обязательно следует выполнять с учетом того, что конструкция в обязательном порядке должна иметь предохранитель. Также потребуется оборудовать схему специальной кнопкой для включения подогрева. Дополнительным элементом выступает реле для автоматического отключения подачи тока.

Далее понадобится проволока, материал изготовления которой имеет высокое сопротивление. Для этой задачи неплохо подойдет оловянная проволока. Указанную проволоку нужно продеть через подготовленные отверстия в корпусе, создавая нагреватель. Свободные концы потребуется соединить по окончании с источником электропитания.

Подогрев фильтра грубой очистки

Реализовать схему подогрева фильтра и обеспечить текучесть солярки можно путем следующих доработок: сливной клапан замещается свечой накаливания или нагревательный элемент монтируется в корпус штуцера, по которому подается топливо. В процессе реализации данных схем потребуется спецоборудование в виде токарного станка или обращение к специалистам, которые смогут изготовить кустарные детали.

Обратите внимание, что демонтаж сливного клапана не позволит в дальнейшем удалять лишнюю воду из системы топливоподачи, которая может присутствовать в солярке. Прибегать к данному способу подогрева стоит только в случае полной уверенности в качестве заправляемого дизтоплива.

Для проведения работ фильтр (сепаратор) грубой очистки снимают. После этого требуется выточить втулку из стали, которая будет играть роль заменителя для сливного колпачка. Далее нарезается резьба для надежного присоединения элемента к корпусу фильтра. После этого во втулке сверлится отверстие и метчиком нарезается внутренняя резьба, посредством которой будет крепиться шпилька.

Затем осуществляется вкручивание калильной свечи, плюсовой провод подается к нагревательному элементу, минусовой на шпильку. Готовое решение вкручивается в корпус сепаратора. Все работы, связанные с реализацией электрической схемы, подразумевают те же требования, которые выдвигались при создании обогрева топливозаборника от бортсети дизельного транспортного средства.

Рекомендуем также прочитать статью о том, как повысить мощность дизельного двигателя. Из этой статьи вы узнаете о том, как можно увеличить отдачу от мотора посредством установки специального тюнинг-бокса и основных преимуществах сравнительно с чип-тюнингом.

Существует также упрощенный способ установки свечи накала, который не требует выточки отдельных дополнительных элементов. Для установки калильной свечи в штуцере клапана нужно просверлить отверстие, нарезать в нем резьбу и вкрутить свечу. Электропитание подключается аналогичным образом. Необходимо добавить, что вторая схема похожа на заводские решения для подогрева дизельного топлива.

Доработка фильтра тонкой очистки

Фильтр тонкой очистки теряет пропускную способность даже при относительно небольшой степени парафинизации солярки. Это не позволяет завести двигатель и грозит неисправностями ТНВД, в топливную камеру которого не подается горючее. Среди способов подогрева дизельного топлива своими руками выделяется нагрев данного фильтрующего элемента тонкой очистки.

Для самостоятельного изготовления подогревателя фильтра тонкой очистки потребуется около 10 метров проволоки из меди, которая имеет лаковую изоляцию. Также необходимо иметь инструменты и материалы для пайки (паяльник, немного олова и канифоли), а также изоляционную ленту. Дополнительно понадобится иметь в наличии реле, предохранитель на 10 или 15 А, кнопку-включатель.

Медная проволока наматывается частыми витками на корпус фильтрующего элемента. К её концам подключаются контакты для подачи тока. Минусовой провод подводится от АКБ, на плюсовом устанавливается реле и кнопка включения. Плюсовой контакт оптимально проводить от замка зажигания для того, чтобы не разрядить АКБ в том случае, если водитель забудет отключить подогрев самостоятельно.

Подогрев топливной магистрали

При сильном морозе даже прогретая в баке солярка может снова кристаллизироваться во время быстрого прохождения топливопроводов. Самому реализовать подогрев дизельного топлива становится возможным благодаря наружному утеплению магистрали. Для этого подойдут утеплители, которые используются в строительстве. Также можно осуществить монтаж электрического ленточного подогрева. Еще одним способом выступает теплообменник, который ставится непосредственно перед входом в фильтр тонкой очистки солярки. Для реализации задачи необходимо выполнить сварочные работы.

Теплообменник представляет собой двухконтурную систему, которая состоит из двух трубок, имеющих различный диаметр. Далее необходимо вставить одну трубку в другую и отцентровать тонкую трубку по отношению к более толстой. По наружному контуру (более толстая трубка) пойдет топливо. Для этого в большом контуре выполняются специальные патрубки. Внутренняя трубка подключается к системе охлаждения ДВС таким образом, чтобы в нее попадала ОЖ при движении по малому кругу.

Комплекс указанных выше мер позволит обеспечить надлежащую и стабильную текучесть дизельного топлива как в момент запуска холодного мотора, так и в процессе дальнейшей эксплуатации дизельного автомобиля во время сильных морозов.

krutimotor.ru

Подогрев дизельного топлива: изготовление своими руками

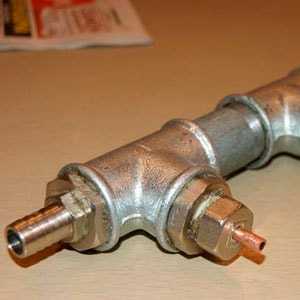

Самодельный проточный подогреватель дизельного топлива, сделанный умельцем своими руками.

С приходом тридцатиградусных морозов, начались проблемы с эксплуатацией дизельного авто. Решил, что надо делать подогрев топлива, топливопровод поместить в теплообменник с обогревом от антифриза.

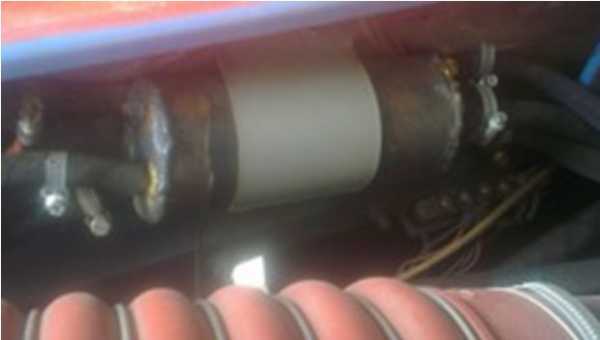

Самодельный теплообменник установил перед фильтром, он прогревает топливо до 40 градусов, в этой же магистрали врезан электро котел, который вместе с антифризом прогревает и топливо, так что с запуском по утрам проблем нет.

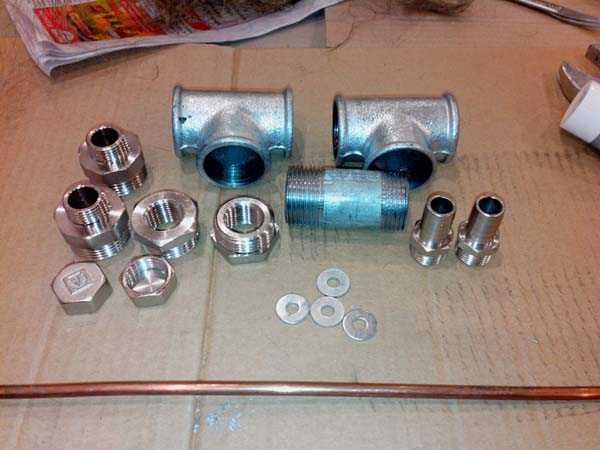

Использованы материалы:

  • Фитинги.
  • Отводы.
  • Трубки.
  • Медная трубка.
  • Шайбы.
  • Заглушки.
  • Переходники.

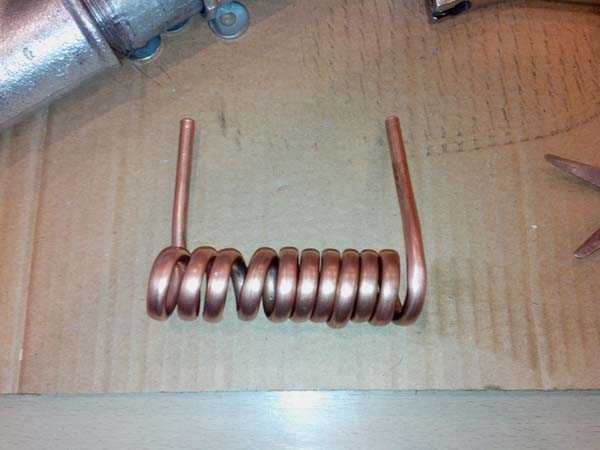

Выгнул спираль из медной трубки в которой и будет подогреваться топливо.

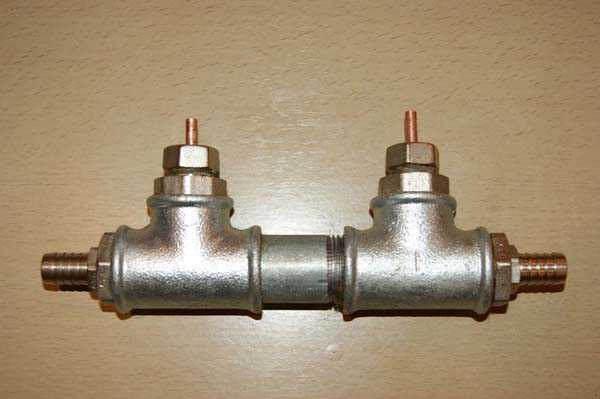

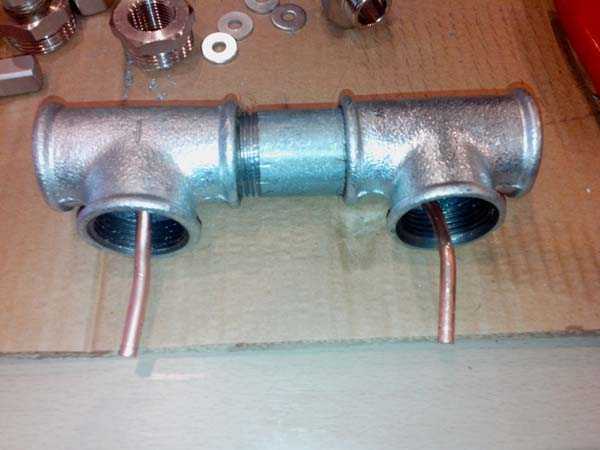

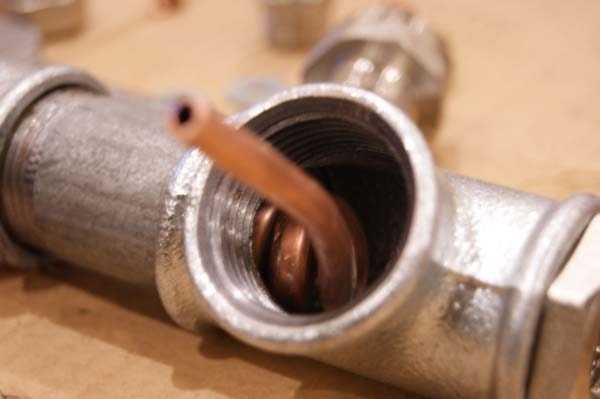

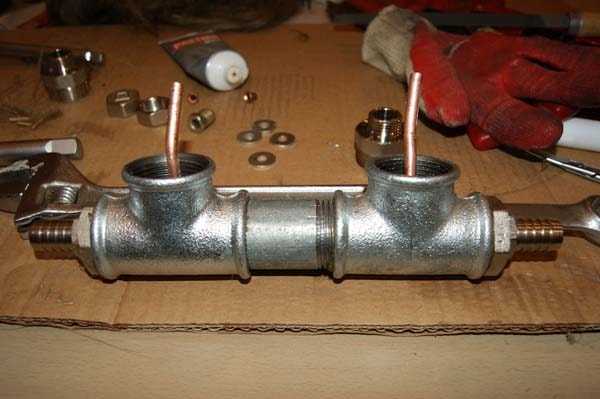

Тройники соединяются между собой трубкой, во внутрь установлена спираль из медной трубки.

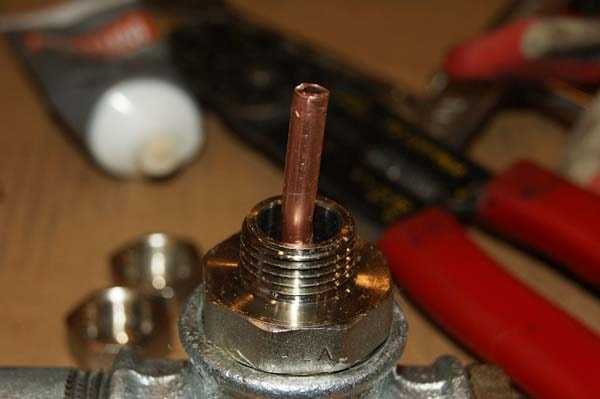

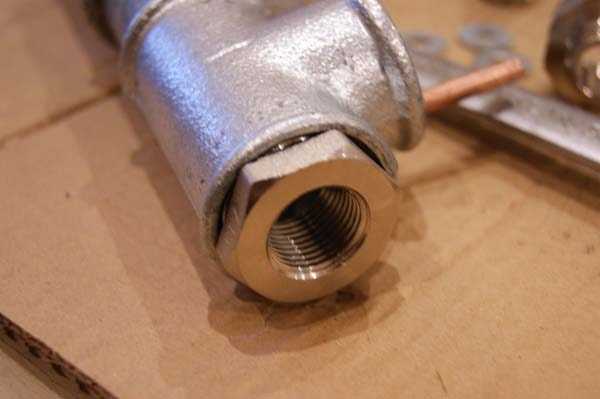

С обеих сторон вкручиваются переходники с большой резьбы на меньшую для наконечника на шланга.

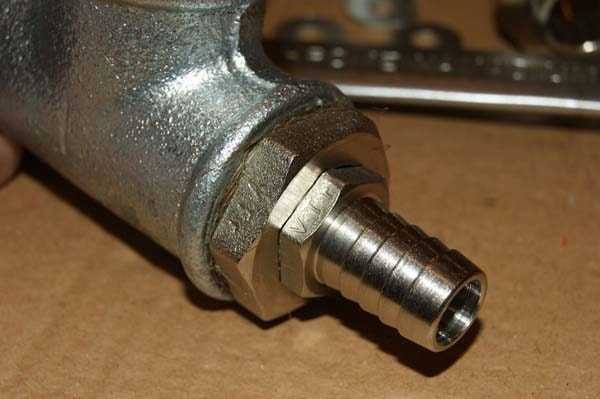

Закручиваем наконечники под шланга.

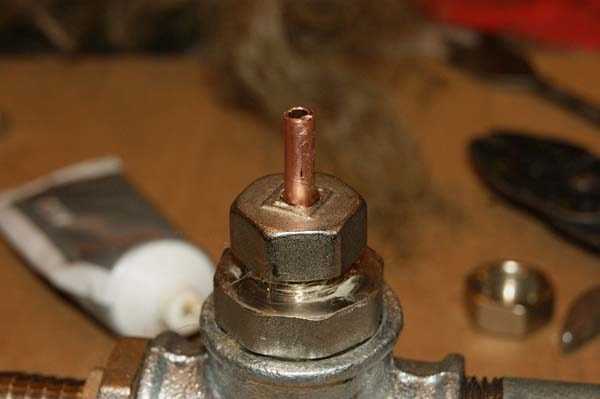

На выходах концов топливопровода вкручиваем переходники на меньшую внешнюю резьбу.

Поставлены шайбы по диаметру резьбы и трубки.

Одеваем сантехническую прокладку на трубку.

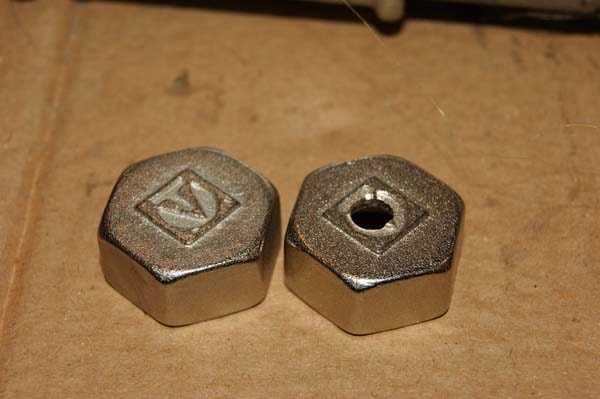

Затем в заглушках просверливаем отверстия.

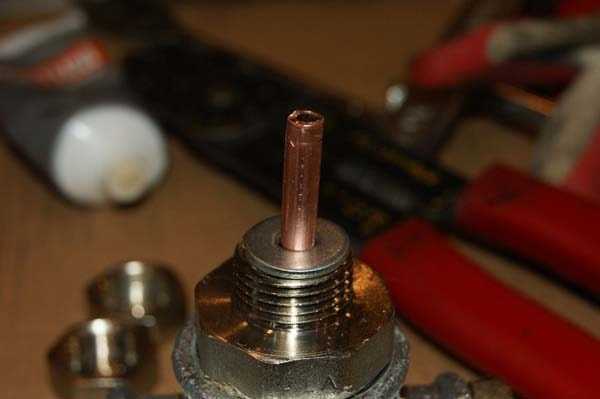

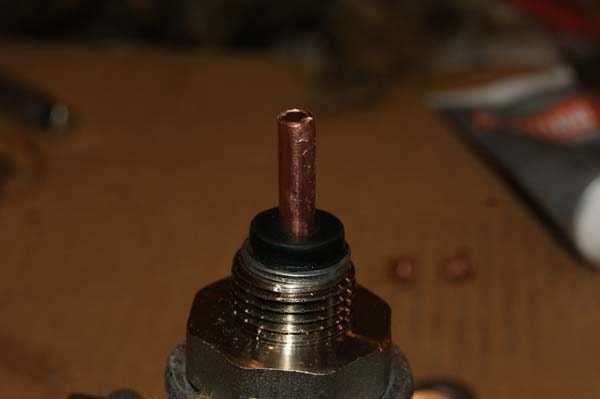

Трубку продеваем сквозь отверстие, заглушку затягиваем чтобы резиновую прокладку расплющило внутри. Таким образом мы сделали уплотнительный сальник который не даст антифризу вытечь в местах выхода трубок топливопровода.

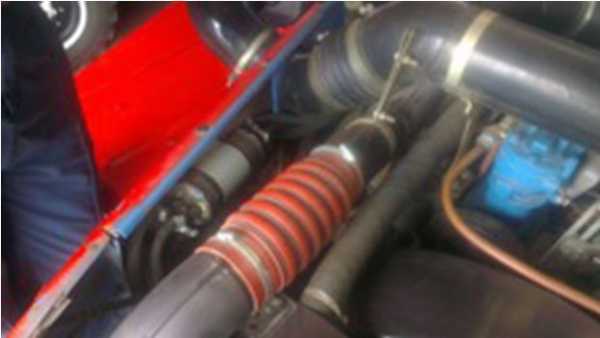

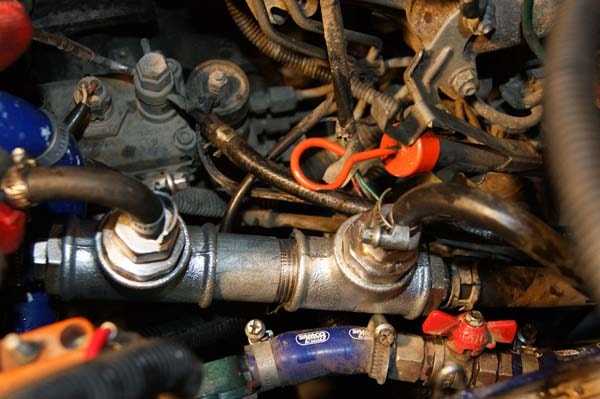

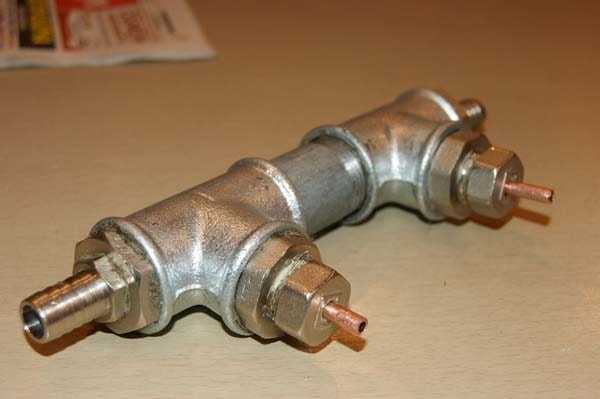

Результат работы — самодельный подогреватель дизельного топлива на антифризе.

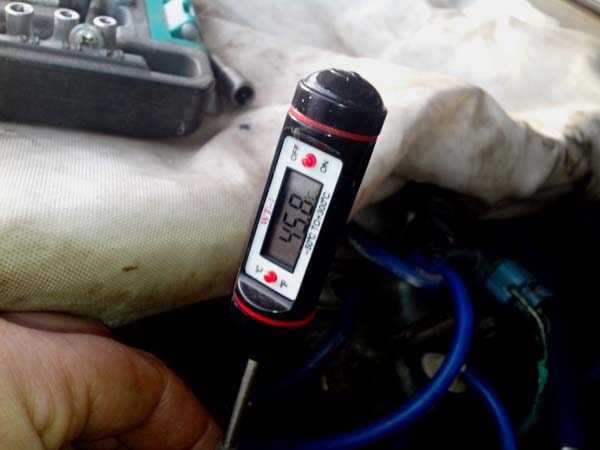

Автор замерил температуру в топливном фильтре после поездки на авто.

Автор самоделки: crocodile78 г. Екатеринбург.

Популярные самоделки из этой рубрики

Крепление для велосипеда на фаркоп своими руками…

Реставрация ЗИС-8 городской автобус…

Тюнинг москвич 2140: фото сборки с описанием…

Восстановление ВАЗ-2103 (40 фото)…

Реставрация газ-21 Волга

Солнечная зарядка аккумулятора автомобиля…

Восстановление ВАЗ-2106

Москвич 408 — реставрация автомобиля…

Хот Род (Hot-rod) своими руками

Самоделка ВАЗ 2102 пикап: фото сборки с описанием…

Реставрация ГАЗ М-20 Победа

Самодельный спорткар своими руками…

sam-stroitel.com

Устройства для подогрева дизельного топлива при минусовой температуре

Заголовок

Дизельный двигатель сейчас имеет не меньше поклонников чем и бензиновый. Хотя разрабатывался он как дешевая “рабочая лошадка”, ведь диз. топливо значительно дешевле и производится вовсе из отходов, что остаются после производства бензина.

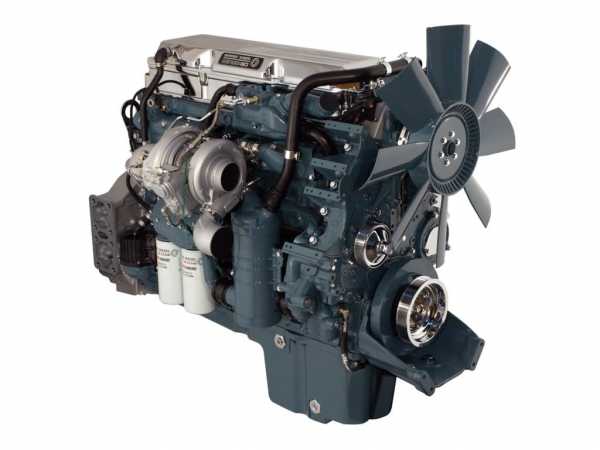

Дизельный двигатель

Но сейчас продуктивность дизельного двигателя аналогична схожему инжекторному двигателю и даже имеет некоторые преимущества, среди которых:

  • Более высокий крутящий момент.
  • Меньшее потребление и так более дешевого топлива.
  • Аналогичный инжекторному принцип работы, что основан на электронном блоке управления.

Однако до сего времени выход, так сказать, в массы дизельного двигателя сдерживал тот факт, что зимой дизель очень плохо заводится. И если на предприятиях, на которых есть дизельные автобусы и грузовики с этим справлялись систематически, то с частным автомобилем все сложнее. Не будете же вы бегать прогревать машину каждые три часа, вставать ради этого посреди ночи? Конечно, не будете. Поэтому были придуманы специальные устройства, что подогревают топливо дизельных двигателей. Однако стоит отметить, что часть вины за плохой пуск дизельных двигателей лежит на маркетологах. Даже если на заправке уже и написано, что у них в продаже есть зимняя солярка – не факт, что именно она там и есть. Надо же куда-то девать и все то, что не продалось ранее? Вот и продается летняя дальше, и продается ровно столько, сколько ее осталось, даже при -20 на улице. Известно, что уже при +3 начинаются изменения в работе дизельных двигателей, что уж говорить об эксплуатации топлив в более минусовые температуры.

Какие бывают подогреватели

Первое на что мы обратим свое внимание – это то, что любой подогреватель не требует дополнительного источника питания, все они питаются от бортовой сети машины. Всего видов таких устройства как подогреватель для топлива два: бандажные и проточные. Если рассматривать работу фильтра по-простому, то уместно будет вспомнить как эту проблему решали еще наши деды. При долгом простое дизельных двигателей просто поливали горячей водой топливный фильтр, и он начинал пропускать топливо в двигатель. Конечно, залитая на морозе вода под капот приносит кучу других неудобств и может принести другую беду, но перспектива не завести машину до весны еще хуже.

Функции бандажного подогревателя заключаются в том, что он подогревает корпус фильтра тонкой очистки и, заодно, топливо. В зависимости от модели такой подогреватель может работать в диапазоне температур от -40 градусов Цельсия. При нагреве фильтра растворяются все загустевшие парафины и значительно улучшается его пропускная способность. Поточный подогреватель топлива необходим для того, что нагревать все топливо в магистрали чтобы при длительном движении и контакте с холодным воздухом солярка не замерзла где-нибудь.

Плюсы наличия подогревателя

Во-первых, установленный подогреватель топлива не требует никаких химических манипуляций с составом солярки. Очень популярно раньше было добавлять что-либо горючее, однако тогда не думали, как это скажется на ресурсе двигателя и топливной аппаратуры. Также возможно появление излишних воспламеняющих поров во всасывающей магистрали дизельных двигателей. Очень велика вероятность, что после одной такой зимы, когда вы добавляли в дизель бензин придется менять форсунки и ТНВД (топливный насос высокого давления), и совсем не обязательно, что чистка сможет помочь.

Бандажный подогреватель топлива воздействует на самое слабое звено дизельных двигателей, топливный фильтр и все эти так называемые присадки просто не нужны. Подогреватель топлива может работать в паре с вторым нагревателем, т.е. бандажный вместе с поточным, такая комбинация не даст топливу замерзнуть в дороге и обеспечит легкий пуск двигателя. Подогреватель топлива существенно повышает экономичность мотора. Это связано с тем, что даже запущенный зимой какими-то хитростями мотор будет работать нестабильно из-за того, солярка все равно будет оставаться густой и для того, чтобы обеспечить нормальную смесь будет нужно больше топлива. Это очень знакомо тем, кто ездит на больших грузовика, по типу с восемнадцати колесников. Когда двигатель вроде и запущен, а потянуть фуру машина не может или вовсе глохнет. В то время как подогретое топлива лучше передвигается по магистрали и способствует качественному смесеобразованию.

Прочитав это все возникает вопрос: а почему, собственно, все дизельные машины не оснащаются подогревателями? Ответ прост: оснащаются, только не все. В основном, и это логично, подогреватель топлива ставят на те машины, которые заранее подгоняются под определенные рынки. Адаптированные для России машины, как правило, имеют нагреватель. Но это обычно не бандажный подогреватель, а поточный, чтобы машина на ходу не замерзла, а завести – это уж будут проблемы хозяина. С другой стороны, не все машины к нам попадают уже адаптированные. Большое количество иномарок, что попадает к нам на вторичный рынок из заграницы приезжают своим ходом из различных Европейских стран, где климат куда более щадящий, чем у нас. Там сильные морозы видят редко и им подогреватель топлива и вовсе не нужен.

Установить подогреватель топлива можно на абсолютно любой автомобиль, хоть и на старую дизельную ГАЗ-24. Сначала доступными нагреватели стали для водителей тягачей, так как им остаться с замерзшей машиной посреди трассы хуже всего. Но тогда и работали эти нагреватели более грубо, не так как сейчас, но и было это давним давно. Сегодня же все преимущества нагревателя оценивают и хозяева легковых машин. Теперь им не нужно вставать заранее, чтобы завести свою ласточку. Примером машин на которые можно поставить подогреватель топлива могут стать MitsubishiPadjero, ToyotaCorollaи LandCruiser. Как видим – машины совсем недешевые и непростые.

Подогреватель дизельного топлива

Химические добавки

Уделим же минутку внимания и альтернативным способом контроля за пуском дизеля зимой. Обычно те, кто игнорируют подогреватель топлива используют специальные вещества, которые растворяют парафины или просто разбавляют солярку. С химической, более глубокой, точки зрения виновником плохого пуска являются именно парафины. Он имеет свойство при снижении температуры кристаллизироваться. Этот процесс можно наблюдать с медом, только кристаллизируется от времени, а не от температуры. Вспомните, мы разлили по баночкам жиденький майский мед, а через несколько месяцев уже достали банку меда, который придется с усилием выковыривать из банки. Тоже самое происходит и с соляркой, только не в таких масштабах – топливо все еще жидкое, но сквозь фильтр тонкой очистки уже будет проходить с трудом.

Вот когда двигатель и начинает плохо работать водители начинают использовать всякие химические вещества. Раньше, да и сейчас многие так делают, часто использовались такие способы борьбы с кристаллизацией парафинов как нагревание бака с помощью горелки и добавление высокооктанового бензина в солярку. Однако не будем же мы мешать дизель с бензином, когда у нас новенькая дизельная Skoda Rapid? Таким образом уже через сезон забьется дозирующая система ТНВД, а форсунки в двигателе и вовсе придется выкинуть и купить новые.

В таком случае, если по каким-то известным только вам причинам покупать и устанавливать специальный нагреватель вы не хотите, помочь могут присадки-депрессаторы. Присадки для дизельных двигателей, что используются в зимнее время могут выполнять различные функции. Депрессорные присадки видоизменяют парафины в топливе и облегчают пуск мотора. Однако особенность добавления таких присадок является то, что добавлять ее нужно только лишь в теплое топливо, в холодном она не принесет улучшений. Если добавить эту присадку летом не произойдет ничего плохого – топливо не будет загустевать.

Существует также присадка для аварийной разморозки топлива когда оно все таки успело замерзнуть в баке. Присадка-размораживатель способна разморозить и парафины, и саму солярку. Размораживатель совместим со всеми видами топлива, то есть он поможет даже если у вас в канистре замерзла летняя солярка. Достаточно просто добавить присадку в соотношении 1:200.

Также стоит сказать сколько всего существует сортов дизельного топлива. Их три – летнее, зимнее и арктическое.

Различаются они между собой преимущественно содержанием парафина. Зимнее и арктическое топливо немного дороже так как перед тем как попасть на заправку это топливо проходит депарафинизацию, что увеличивает стоимость топлива. Обычное летнее топливо дешевле, так как оно не проходит очистку, она просто не нужна. Летом у нас температура достаточно высока, что бы парафины не кристаллизировались. Вообще-то продавемое топливо на АЗС должно меняться в зависимости от сезона, однако, как правило, зимой тоже продают летнюю солярку. Определить это можно по более низкой цене, чем на другой заправке. Именно эти и завлекают доверчивых водителей, которые потом не могут утром запустить двигатель своей машины.

Похожие статьи:

autodont.ru

предпусковой и жидкостной (проточный) подогрев солярки, как сделать и установить своими руками

Одно из свойств дизельного топлива, которое важно учитывать при эксплуатации — чувствительность к отрицательным температурным воздействиям. При замерзании парафин кристаллизуется, дизель сгущается, теряет текучесть, что делает его нормальное циркулирование по топливной системе невозможным. Рассмотрим, какие устройства применяются для борьбы с этим явлением, чем они отличаются и возможна ли установка подогревателя без обращения к автомастерам.

Что такое обогреватель дизельного топлива

Это электронное устройство, функция которого сводится к устранению и препятствованию кристаллизации парафина в дизельном топливе. Есть два основных типа подогревателей — предпусковые и проточные. Предпусковые подогреватели получают питание от аккумулятора, проточные от генератора, поскольку их работа осуществляется уже после запуска двигателя. Чаще всего, в легковых дизельных автомобилях используются аккумуляторы с напряжением в 12v, на грузовых и профильной технике 24v. Аккумулятор определяет напряжение во всей сети, соответственно, при выборе устройства обогрева нужно обратить внимание, для какого типа сети оно предназначено. Мощность систем нагрева для первых составляет от 15 до 150 Вт, для вторых — от 25 до 275 Вт.

Предпусковые подогреватели двигателя для дизеля

Основное предназначений предпусковых обогревателей — осуществление возможности запуска двигателя при отрицательной температуре. Несмотря на то что АЗС в зимний период должны использовать дизельное топливо зимнего типа, состав которого не позволяет ему густеть при минусовой температуре, полагаться на добросовестность всех заправочных станций очень смело. Каждый владелец дизельного агрегата так или иначе сталкивался с проблемой старта в мороз. При использовании необходимых элементов обогрева, становится возможным запуск двигателя при температуре, достигающей -40° и ниже. Выделяется три типа предпусковых подогревателей: бандажный подогреватель, подогреватель ленточного типа и подогреватель топливозаборника.

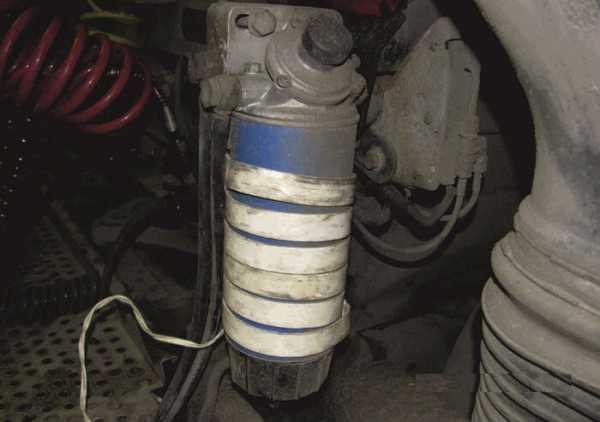

Бандажный

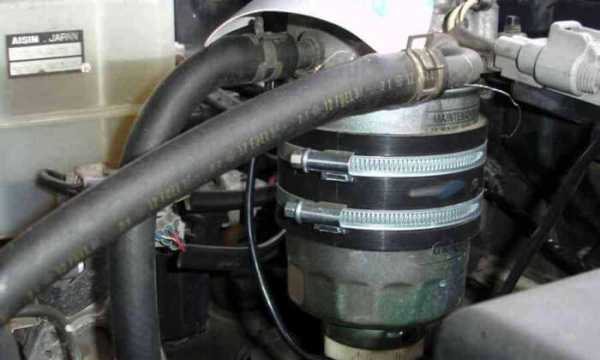

Обогреватель бандажного типа на топливном фильтре

Наиболее уязвимым для отрицательных температур участком топливной системы является фильтр тонкой очистки. Кристаллы парафина закупоривают поры фильтра и циркуляция топлива становится невозможной. Для борьбы с этим явлением применяется обогреватель бандажного типа, который накладывается на топливный фильтр, подключается к аккумулятору автомобиля, включается нажатием кнопки из салона, работает 3–5 минут и автоматически выключается. После обогрева двигатель способен комфортно запускаться при отрицательных температурах.

Подогреватель ленточного типа

Обогреватель ленточного типа

Преимущество ленточного обогревателя — гибкость. Помимо обогрева фильтра, возможен обогрев сопутствующих участков топливопровода. Хотя ленточный обогреватель не настолько эффективен, как другие методы обогрева, благодаря его использованию возможен обогрев труднодоступных участков топливопровода, например, от топливного бака до фильтра-сепаратора и далее, до фильтра тонкой очистки. Ленточный обогреватель также характеризуется простотой установки.

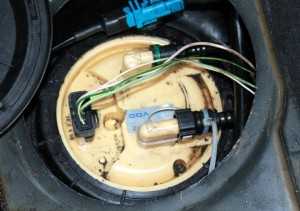

Прогрев топливозаборника

Насадка топливозаборника

Данный тип обогрева устанавливается в виде насадки на топливозаборник, ввиду этого топливо поступает в фильтры уже нагретым до необходимой температуры. Остатки, которые могли уже кристаллизоваться в фильтрах при смешивании с прогретым топливом возвращаются к текучему состоянию. Подогреватель этого типа совмещает в себе функции предпускового и проточного обогревателя, то есть помимо обогрева перед запуском, обеспечивает прогрев.

Проточные

Функция проточных обогревателей — поддержка необходимой температуры топлива в движении, для обеспечения нормальной работы двигателя. Есть два способа проточного обогрева — электронный и жидкостный. К электронным можно отнести гибкий ленточный обогрев, который ранее рассматривался так же, как предпусковой. Лента обогрева, обёрнутая вокруг ключевых участков топливопровода, обеспечивает проточный обогрев во время езды. Также применяются проточные обогреватели, которые, как правило, размещаются перед фильтром тонкой очистки и запитываются от генератора автомобиля.

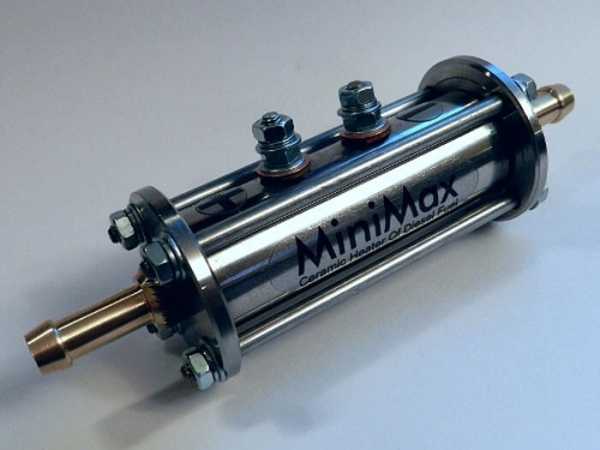

Электронный проточный обогреватель

Проточный обогрев возможно осуществить с помощью взаимодействия с охлаждающей системой автомобиля. Температура антифриза, циркулирующего по системе охлаждения работающего двигателя способна нагреть топливо до необходимой температуры.

Установка устройства для подогрева своими руками

Бандажный обогреватель фильтра вполне возможно установить собственными руками. Если рассматривать фирменные устройства, с ними в комплекте идут подробные инструкции по установке, в которых учитывается специфика конкретных моделей. Мы рассмотрим более «кустарный» вариант установки.

Фильтр оборачивается нагревательным элементом, поверх которого располагается теплоудерживающий материал. Далее, обогреватель подключается в сеть автомобиля согласно следующей схеме:

Схема подключения бандажного обогревателя

Выключатель в салоне размещается произвольно, провода можно разместить вдоль любой штатной магистрали проводки.

Видео: установка бандажного обогревателя

В отличие от кустарных методов борьбы с замерзанием дизеля, таких как добавление бензина или керосина, а также различного рода присадок, рассмотренные выше методы не имеют отрицательного влияния на срок службы компонентов топливной системы и самого двигателя. Также использование обогревателей топлива не позволит погодным условиям застать вас врасплох — ваш автомобиль будет готов к запуску при любых температурах без предварительной подготовки.

Приветствую! Виталий, 24 года. Место жительства: Новороссийск, Краснодарский край.

Оцените статью:

Поделитесь с друзьями!

pol-z.ru

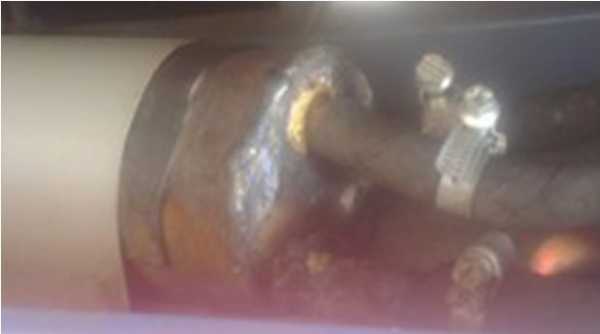

Подогреватель дизельного топлива охлаждающей жидкостью

Подогреватель дизельного топлива охлаждающей жидкостью двигателя изготовленный своими руками позволяет использовать дизельное топливо в условиях очень низких температур.

Исключает его замерзание и образование конденсата в топливной системе.

Изложение идеи

Подогреватель состоит из следующих деталей: корпус, змеевик большой, змеевик малый.

Для изготовления потребуется:

  • старый карданный вал от любого грузового автомобиля диаметром не менее 80 мм и длиной 250 мм.
  • 2,5 метра медной трубки диаметром 8 или 10 мм. (в зависимости от диаметра топливопроводов автомобиля).

Медную трубку разделяем на 2 части: 2 метра и 50 см.

Изготавливаем два змеевика диаметром 70 мм (большой) и 20 мм (малый). Собираем конструкцию так, чтобы малый змеевик находился внутри большого змеевика. Данную конструкцию нужно вставить в отрезок большой трубы с заглушенными концами. К заглушенным концам трубы, привариваем фланцы с выводом трубок наружу. Во фланцах проделываем отверстия и монтируем ниппели под тосол. Ниппели закрепляются на шланги охлаждающей жидкости автомобиля.

Концы трубки большого змеевика подсоединяются к магистрали отсечки (обратки) топливной аппаратуры. Концы малого змеевика врезаются в магистраль подачи топлива.

Финансовые затраты на реализацию идеи отсутствуют.

Целесообразность идеи

В северных районах температура воздуха в зимнее время нередко опускается ниже отметки -50ºС. При необходимости эксплуатации дизельной техники в таких условиях возникает реальная угроза замерзания топлива в баке и трубопроводах. Использование дизельного топлива с индексом «Арктика» негативно сказывается на топливе и дизельной аппаратуре.

К тому же качество дизельного топлива поставляемого в северные районы, мягко говоря, оставляет желать лучшего, в связи с чем нередко приходится приобретать «кота в мешке» и надеяться, что заправленное в бак топливо не подведет в самый неподходящий момент. Однако специфика службы не позволяет пожарным подразделениям устраивать себе выходные в особо холодные дни зимы, и остановка техники при выполнении боевых задач неприемлема.

Спецификация к схематическому рисунку
Наименование и назначение детали
1Патрубок подачи охлаждающей жидкости
2Обратная отсечка топлива в бак через змеевик
3Подача топлива через малый змеевик
4Корпус

Идея данного устройства в том, что дизельное топливо с обратки, проходя через тосол нагревается, попадая в топливный бак. При этом в баке образуется чаша тёплого топлива, откуда происходит его забор на подачу к аппаратуре.

По материалам ФГКУ «14 отряд ФПС по Иркутской области»

Вам также может быть интересно:

fireman.club

как утеплить и инструкция по установке устройства для обогрева своими руками

Владельцы дизельных машин в холодное время года часто сталкиваются с проблемой трудного старта мотора. Это обусловлено особенностями строения ДВС и пониженными температурами. Хорошим помощником в решении такой проблемы будет подогреватель топливного фильтра. Что это за приспособление, какие бывают виды и как сделать такое устройство своими руками, мы расскажем ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Когда и зачем нужен подогрев топливного фильтра?

Основной характеристикой дизельного топлива считается его состав.

Он представляет собой сложную смесь углеводородов, состоящую из:

  • парафиновых молекул примерно на 10-40%;
  • нафтеновых углеводородов на 20-60%;
  • ароматических элементов на 15-30%.

Установить систему обогрева дизельного двигателя на легковой машине в баке — хороший вариант для тех, кто не хочет сталкиваться с проблемой трудного старта ДВС зимой. В холодное время года летние виды топлива начнут терять свои свойства очень быстро. Уже при -5°C завести двигатель будет проблематично. Зимние сорта солярки теряют свои характеристики при -25°C, поэтому для нашей зимы использовать обогреватель более чем целесообразно.

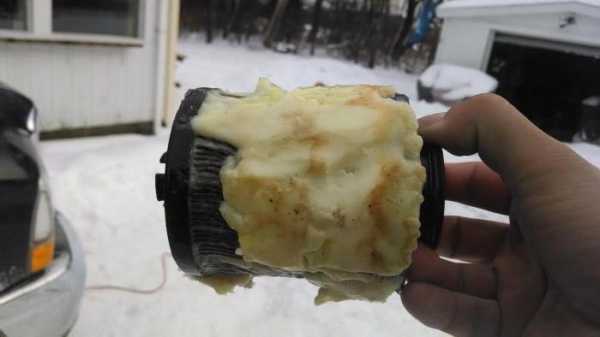

Замороженное горючее на фильтре

Зимние метаморфозы

Монтаж подогревателя на магистрали фильтрующего устройства дизтоплива позволит обеспечить упрощенный запуск ДВС, выполнив обогрев горючего. При пониженных минусовых температурах величина вязкости дизеля начинает возрастать.

В итоге происходит трансформация топлива, связанная с потерей текучести:

  1. Сначала горючее мутнеет. В составе дизеля начинают кристаллизоваться парафины. Как мы сказали, дизельные виды солярки теряют свойства при -25°C.
  2. Затем наступает предельная фильтруемость. Мелкие парафиновые кристаллы забивают фильтрующие сеточки и другие компоненты, в которых есть поры. Также замороженное топливо оседает в магистралях системы, что способствует усложнению работы мотора. Летние сорта горючего вступают в эту стадию при температуре -7°C, а зимние виды, когда похолодает до -35°C.
  3. Завершающим этапом является застывание, т. е. топливо полностью теряет текучесть. В -10°C летнее горючее уже приобретет вид желе, а зимнее перейдет в такое состояние при -40°C.

Основное различие двух типов горючего заключается в процентном соотношении парафинов, которые определяют порог текучести. Как показывают отзывы автовладельцев, межсезонье, наступающее осенью и весной — наиболее неприятное время. Когда температура воздуха варьируется в районе от -5 до +3 градусов, загустение горючего может произойти в любой момент. А если в дизеле по каким-то причинам появилась вода, то завести двигатель будет невозможно.

Эффективный способ облегчения пуска

Вариантов произвести запуск автомобильного мотора при отрицательных температурах не так много. Автолюбители часто заводят агрегат с помощью буксировки, но этот способ довольно рискованный. Если авто с приводом газораспределительного механизма ременного типа, то в результате рывков при попытке буксировки ремешок может перескочить через 1-2 зубчика. И хорошо, если он не порвется при этом.

Для разогрева и утепления дизтоплива можно использовать специальные добавки, которые заливаются в бак. Они называются депрессаторами. Недостатком такого способа считается увеличенная стоимость заправки. Также надо еще найти качественные добавки.

Пользователь Xotabhik показал, как можно сделать обогреватель своими руками.


По мнению экспертов, оптимальный вариант — установить гибкий подогреватель топливного фильтра для дизеля 12В. Такой способ считается самым продуктивным, при этом его реализация не требует больших финансовых затрат. Можно использовать электрическую или комбинированную систему обогрева. Приспособления данного типа доказали эффективность в борьбе с кристаллизацией, они могут разогреть даже застывшее горючее. Устройства для прогрева монтируются на элементах и магистралях топливной системы.

Что выбрать: депрессорные присадки или электрические подогреватели?

Для обогрева дизеля авто можно применять добавки в топливо либо электрические приспособления.

Присадки

Добавки в горючее активно используются нашими соотечественниками. Качественные присадки позволяют поддерживать правильную работу силового агрегата при функционировании в условиях пониженных температур. Их применение должно быть постоянным, только так они смогут обеспечить должный уровень разогрева. В некоторых городах найти присадки не так просто, их постоянное использование требует денежных вложений. Применять добавки можно до того, как парафин начнет кристаллизоваться.

Подогреватели

Проточные и предпусковые нагреватели считаются наиболее продуктивными девайсами, работающими от электрической сети машины. Применение такого устройства обеспечивает предотвращение появления парафина в корпусе фильтрующего элемента. Подогреватели позволяют удалить и образовавшиеся загрязнения в топливных магистралях. Приспособления монтируются непосредственно на корпусе агрегата, а на сетку насоса ставится дополнительный прибор, предназначенный для накопления и подачи определенного объема топливовоздушной горючей смеси, необходимой для пуска ДВС.

Пользователь Ерлан Бигожин показал, как работает система подогрева и как с ее помощью можно растопить дизтопливо.

Если машина используется в сложных погодных условиях на Крайнем Севере, то подогреватель будет идеальным вариантом. Система для разогрева топлива подключается к электросети машины через прикуриватель. Параметр потребления напряжения и мощность приспособления зависит от того, какой расход горючей смеси в вашем автомобиле. Применение обогревателя дает возможность поддерживать определенный температурный режим фильтра, а также разрушить кристаллизованные молекулы парафина.

Автовладелец при использовании устройства решает проблему сложного пуска силового агрегата и способствует увеличению ресурса эксплуатации основной системы транспортного средства. Если приспособление для обогрева будет качественным, это позволит обеспечить правильную работу мотора. Установка системы требует финансовых затрат.

Но эти расходы компенсируются такими плюсами:

  • подогрев топлива позволяет повысить срок службы аккумулятора;
  • автовладельцу не придется покупать специальные добавки и регулярно платить за их использование;
  • при холодном запуске мотора рабочие элементы системы ДВС изнашиваются не так быстро;
  • на силовой агрегат снижается нагрузка, благодаря чему владельцу авто не придется тратиться на его ремонт.

Установка подогревателя топливного фильтра позволит не только завести двигатель в мороз, но и станет хорошей альтернативной для автолюбителей, которые следят и заботятся о своих машинах. На рынке можно найти комплексные системы, сочетающие в себе несколько способов решения проблемы трудного запуска. Покупая подогреватель, рекомендуем обратить внимание на проверенных изготовителей.

Пользователь Виталий Есин рассказал в своем ролике, как самостоятельно произвести установку системы подогрева.

Разновидности подогревателей

Утеплить фильтрующее устройство и обеспечить его обогрев можно несколькими способами. Рассмотрим подробно каждый вид подогревателя.

Накладной бандажный

Бандажный тип приспособлений производится в виде накладной обоймы. Он предназначен для монтажа на внешней части фильтрующего элемента и его разогрева перед пуском силового агрегата. Для оптимальной работы устройство подключается к бортовой сети автомобиля, источником напряжения выступает аккумуляторная батарея.

Проточный

Приборы проточного типа применяются в качестве вспомогательных компонентов. В соответствии с инструкцией, монтаж таких обогревателей производится на магистрали перед фильтрующим механизмом, в разрез. Это позволяет качественно прогреть топливо при запуске и во время функционирования ДВС. Горючее сначала нагревается, а затем проходит через фильтр.

Ленточный гибкий

Такие приспособления предназначены для осуществления наружной тепловой изоляции и разогрева элементов топливной системы. Ленточные гибкие подогреватели эффективно нагревают не только корпус фильтрующего механизма, но и магистрали. В зависимости от необходимости можно обеспечить разогрев устройств либо перед пуском ДВС, либо во время функционирования мотора.

Подогреваемые насадки

Насадочные приспособления монтируются на штатные топливозаборники. Их установка позволяет забрать часть горючего из бензобака при низких отрицательных температурах до -40 градусов. Штатные системы в такой мороз не могут самостоятельно забирать горючее из бака. Насадки вступают в работу при включении зажигания. Они эффективно подогревают топливо, что приводит к понижению его параметра вязкости и объема парафинов. Насадочные системы подключаются к аккумулятору.

Подогрев топливного фильтра своими руками

Есть несколько вариантов подогреть фильтрующее устройство на дизельном агрегате. Рассмотрим каждый из них.

Обогрев топливозаборника

Для обеспечения прогрева этого устройства специалисты рекомендуют опустить в топливный бак лампу на 50 ватт рядом с топливозаборником. При активации источник освещения начинает греться, что приводит к растворению парафина, в результате чего система сможет эффективно прокачать горючее. Можно также самостоятельно соорудить обогреватель топлива. Его принцип действия в целом схож с работой нагревательной спирали.

Для выполнения задачи надо получить доступ к сеточке топливозаборника. В корпусе приспособления следует просверлить небольшие отверстия по пять штук с каждой стороны, их нужно расположить на одинаковом расстоянии друг от друга. Учтите, этот метод подразумевает наличие предохранительного устройства в электрической цепи. Чтобы обеспечить активацию приспособления, схему надо дополнить кнопкой и вывести ее в салон, установив на центральную консоль.

В качестве вспомогательного компонента для активации применяется реле. Потребуется кусок проволоки с повышенным сопротивлением, к примеру, можно использовать оловянную. Отрезок материала нужно продеть через просверленные ранее отверстия, сделав нагреватель. Когда все будет готово, следует подключить концы проволоки к источнику питания, то есть аккумулятору.

Канал ПОКОЛХОЗИМ предоставил ролик по созданию системы обогрева топливозаборника.

Подогрев фильтра грубой очистки

Обогреть фильтрующее устройство можно методом простых доработок. На место сливного клапана устанавливается свеча накаливания, также подогревательный компонент можно поместить в корпус штуцера, через который поступает горючее. Для выполнения этой задачи понадобится токарный станок. При его отсутствии можно обратиться к специалистам. Если вы снимете сливной клапан, то в будущем из-за этого лишняя жидкость не сможет быть удалена из системы подачи горючего. В случае использования этого метода нужно быть уверенным в том, что машина заправляется высококачественным топливом.

Чтобы создать такую систему обогрева, нужно сделать следующее:

  1. Перед выполнением задачи необходимо удалить фильтрующее устройство грубой очистки.
  2. Из стали на токарном станке вытачивается специальная втулка, которая будет использоваться в качестве заменителя сливной пробки. Чтобы деталь надежно зафиксировать на корпусе фильтрующего устройства, на ней надо сделать резьбу.
  3. Просверлите отверстие во втулке и выполните нарезку внутренней резьбы. С ее помощью на устройстве фиксируется шпилька.
  4. Установите калильную свечу, положительный контакт подсоедините к нагревательному компоненту, а отрицательный — к шпильке.
  5. Полученное приспособление встраивается в корпус фильтра грубой очистки. Метод подключения девайса к бортовой сети аналогичен описанному выше способу. Источником питания выступит аккумуляторная батарея, а в салон автомобиля следует вывести кнопку.

Есть более простой вариант применения свечи накала. Для монтажа устройства надо сделать отверстие в штуцере, нарезать резьбу и установить в нее свечку.

Подробнее о самостоятельном ремонте системы обогрева узнаете из ролика, снятого пользователем Владом.

Доработка фильтра тонкой очистки

Фильтрующее устройство тонкой очистки может засориться даже при незначительной парафинизации топлива.

Из-за его неработоспособности произойдут проблемы с работой ТНВД, запуск мотора будет невозможен. Чтобы сделать подогревательное приспособление для фильтрующего устройства, понадобится примерно десять метров медной проволоки, она должна иметь лаковую изоляцию. Из инструментов потребуется паяльник и изолента. Для реализации схемы подготовьте реле, предохранительное устройство на 10 либо 15 ампер, а также кнопку для активации.

Процесс изготовления выглядит так:

  1. Намотайте 10 метров проволоки на корпус устройства.
  2. Контакты для подачи напряжения подсоединяются к концам материала. Отрицательный вывод соединяется с аккумуляторной батареей, а положительный подключается к реле и кнопке активации.
  3. Положительный контакт специалисты рекомендуют подсоединить к замку зажигания. Это позволит предотвратить разряд аккумуляторной батареи, если вы забудете отключить систему.

Подогрев топливной магистрали

При критически низких температурах даже прогретое топливо будет опять замерзать в результате быстрой циркуляции по магистралям. Чтобы не столкнуться с проблемой кристаллизации, нужно выполнить внешнее утепление топливопровода. Для реализации этой задачи понадобятся строительные утеплители. Как вариант, можно прибегнуть к методу ленточного подогрева. На топливные магистрали нужно установить теплообменник, его следует монтировать на участке между входом и фильтрующим элементом тонкой прочистки.

Этот способ по реализации считается одним из самых сложных, поскольку он требует проведения сварочных работ. По конструкции теплообменник — двухконтурная схема, в которую входят магистрали разного размера. Один из патрубков устанавливается в другой, после чего тонкая магистраль центрируется по отношению к более толстой. По последней будет подаваться горючее. В большой контур следует установить дополнительные шланги. Внутренняя магистраль подсоединяется к охладительной системе силового агрегата так, чтобы в нее поступал антифриз во время его циркуляции по большому кругу.

 Загрузка …

Видео «Как сделать предпусковой нагреватель своими руками»

Инструкция по изготовлению предпускового обогревательного устройства представлена на ролике, снятом каналом Tex_TV.

autodvig.com
