Теория о пневматических подвесках

Чтение статьи займет ≈ 2.5 минуты



О пневмоподвеске научным языком

Причины создания и применение
Развитие конструкции легкового автомобиля привело к необходимости разработки и применения регулируемых подвесок. Можно назвать несколько основных причин, которые заставили инженеров использовать регулируемые подвески на легковых автомобилях.
Во-первых, это связано со значительными изменениями нагрузки на подвеску. Произошло снижение собственной массы автомобилей при повышении их грузоподъемности, особенно малолитражных, малогабаритных и компактных легковых автомобилей. Увеличение массы нагруженного автомобиля по сравнению с порожним достигает ста и более процентов.
Во-вторых, существенно повысились скорости движения легковых автомобилей. Появилась необходимость изменения положения кузова и «ужесточения» подвески для повышения устойчивости и управляемости. На дорогах с высококачественным покрытием максимальная скорость достигла отметки 150… 200 км/ч. (Возможно, это предел, так как дальнейшее возрастание скорости приведет к резкому снижению безопасности движения и значительному увеличению расхода топлива).

В-третьих, не утратила своего значения проблема повышения плавности хода и комфортабельности движения в различных дорожных условиях. Необходимость повышения плавности хода остро ощущается на отечественных автомобилях, эксплуатация которых происходит в весьма разнообразных дорожных и климатических условиях.
И наконец, в-четвертых, при использовании регулируемых подвесок стало возможным получить дополнительные преимущества и удобства по сравнению с обычной подвеской. Легко можно сохранять или принудительно изменять положение кузова и колес относительно дороги. Например, постоянный просвет улучшает работу фар, особенно при дальнем свете, регулирование обеспечивает возможность подъема кузова для преодоления препятствий, подъем и опускание колес для монтажа и демонтажа шин без домкрата.

Устройство и работа пневмоподвески

Основным элементом пневматической подвески является регулируемая пневморессора. Распространение пневморессор на автомобилях связано с их преимуществом по сравнению с другими упругими элементами: простотой регулирования основных показателей и изменения характеристик подвески. Регулирование пневматической подвески производится за счет подвода или отвода жидкости или газа в пневморессоры (что такое пневмоэлемент ?) . В результате такого регулирования легко можно изменять положение кузова и колес, жесткость подвески и частоту собственных колебаний кузова. Грузоподъемность пневморессоры обеспечивается давлением сжатого воздуха (или газа), а жесткость — объемом, в котором этот воздух находится. Изменение грузоподъемности при загрузке или разгрузке автомобиля компенсируется повышением или понижением давления сжатого воздуха в пневморессоре. Пневморессоры изменяют жесткость в зависимости от частоты колебаний кузова и колес. С увеличением скорости движения происходит ужесточение подвески.

Конструкции регулируемых пневморессор весьма разнообразны, работы по их совершенствованию все время продолжаются, постоянно предлагаются новые схемы и конструктивные решения. Однако все виды регулируемых пневморессор можно разделить на два основных типа: телескопические поршневые рессоры и пневморессоры, выполненные на основе резино-кордных оболочек (РКО). И хотя мы и предлагаем к установке телескопические поршневые рессоры, объем установок и спрос так мал, что мы рассмотрим только РКО системы.

На корпусе гидравлического амортизатора закреплена РКО, выполненная в виде рукава, который при перемещении подвески обкатывается по корпусу. Конструкция рукава с кордным каркасом , наружным защитным и герметизирующим слоями резины напоминает устройство шины. Рабочий объем сжатого воздуха заключен между РКО и стаканом. К пневморессоре может быть подключен дополнительный объем. Подвод сжатого воздуха в пневморессору осуществляется через штуцер. Способ изменения давления сжатого воздуха (или газа) влияет на характеристику пневморессоры. При неподвижном поршне подвод жидкости увеличивает давление газа в результате уменьшения его объема, при этом его масса остается неизменной. Если подводить в пневморессору сжатый воздух, то давление возрастет из-за увеличения массы воздуха, а объем, который он занимает, останется прежним. В первом случае увеличивается частота собственных колебаний кузова и плавность хода автомобиля ухудшается, во втором — частота собственных колебаний кузова и плавность хода сохраняются.

Способность пневморессор с РКО сохранять автомобилю плавность хода независимо от того, нагруженный он или порожний, имеет большое значение. Такие пневморессоры используют на автобусах и грузовых автомобилях, грузоподъемность которых значительно изменяется. Поршневые пневморессоры применяют на легковых автомобилях, изменение грузоподъемности у которых невелико. Улучшить характеристику поршневой пневморессоры при изменении давления сжатого газа можно, подключая дополнительные пневматические упругие элементы.

Регулируемые пневморессоры позволяют увеличивать жесткость подвески при движении автомобиля с большой скоростью по хорошей дороге или с малой скоростью по бездорожью. Для изменения жесткости пневморессор используют дополнительный объем для сжатого воздуха (что такое ресивер ?) или дополнительный пневматический упругий элемент.
Если к пневморессоре с РКО подсоединить дополнительный объем, то жесткость ее уменьшится, подвеска будет мягкой. При отключении дополнительного объема произойдет ужесточение подвески.
Более простым языком – отличие пневмоподвески от пружинной – это нелинейная зависимость величины сжатия и силы сопротивления. То есть, пневматическая подвеска значительно мягче при малых перемещениях (небольшие ямки и стыки в асфальте) и значительно жёстче при проезде лежачих полицейских, что даёт уверенность не удариться бампером после его проезда.



История создания пневмоподвесок



Первым легковым автомобилем массового производства на пневматической подвеске был знаменитый французский автомобиль «Ситроен ДС-19», серийный выпуск которого начался в 1955 г. На всех колесах машины были установлены регулируемые поршневые пневморессоры. Автомобили «Ситроен» с такими пневморессорами с успехом выпускаются и в настоящее время. Пневморессоры с РКО впервые появились на легковых автомобилях серийного производства в 1957 г. в США. Это была дорогостоящая машина «Кадиллак Эльдорадо». В пневматической подвеске автомобиля использовались РКО диафрагменного типа. Такие же РКО были установлены на серийном автомобиле «Мерседес-Бенц» 300 СЕ выпуска 1961 г. Он оказался одним из последних автомобилей с пневматической подвеской такого типа. Попытки применения РКО диафрагменного типа не получили распространения на легковых автомобилях.
В СССР в начале 50-х гг. велись интенсивные разработки пневматических подвесок для автобусов и грузовых автомобилей. На Всесоюзном совещании по проблемам пневмоподвески были представлены опытные образцы грузовых автомобилей и автобуса с пневморессорами на основе РКО. Позже началось серийное производство автобусов с пневмоподвескои на Львовском и Ликинском автобусных и троллейбусном имени Урицкого (ЗиУ) заводах. Опытный автомобиль «Москвич» с пневматической подвеской был изготовлен в конце 60-х гг. на Ижевском автозаводе.

Интерес к пневматическим подвескам с РКО для легковых автомобилей появился снова, когда выяснилась возможность применения РКО рукавного типа в сочетании с электронными системами управления. В настоящее время управляемые пневматические подвески применяют многие ведущие автомобилестроительные заводы Европы, США и Японии.



Цель постановки пневмоподвески



Принципиальный вопрос, который у Вас должен возникать – это для чего Вы хотите установить пневматику.
Можно поделить цели на три условные группы:

1. Только поднимать а/м
2. Опускать и поднимать а/м
3. Изменение характеристик работы подвески и возможность их настраивания.

Разделение по типам автомобилей:

Легковые малолитражки
Обычно на этих автомобилях идёт борьба между комфортом и грузоподъёмностью. При малом собственном весе хотелось бы нагрузить на неё побольше, и этот вес зачастую составляет почти половину собственной массы. Конечно же подобрать пружину (что такое пружина подвески ?) с таким диапазоном невозможно и можно получить лишь две крайности – или очень жёсткий незагруженный автомобиль или полное проседание, если в багажник положить чуть-чуть и пару человек на заднее сиденье. Выход – задняя пневмоподвеска. Она поможет выравнивать автомобиль при любой загрузке. Этим способом пользуются многие производители автомобилей. И если установить уровень пола (что такое датчик уровня пола ?) – то вы и думать не будете о том, что у Вас стоит пневмоподвеска. Если Вы уверены, что Вы хотите получить в результате – то вперёд выбирайте тип пневмоподвески в зависимости от марки и выбирайте подготовку воздуха – ручную или автоматическую. Если у Вас пружина – отдельно от амортизатора (что такое амортизатор ?) – то Вам повезло и Вы сможете уложиться в 20-25т.р за комплект на одну ось без подготовки, если же амортизатор внутри пружины – 40-45т.р. Исключения составляют некоторые автомобили типа Вольво и Пежо, где сделаны специфичные подвески с применением эксклюзивных технологий и цена проектирования и изготовления подвески будет немного выше… Но! Хочется повторить – Мы можем сделать пневмоподвеску на ЛЮБОЙ автомобиль.

Внедорожники
Установка пневматики преимущественно для поднятия кузова при преодолении препятствий. Главный вопрос – надежность пневмоэлемента в грязи. Можно ли его пробить? Напомню – пневмоэлемент по структуре своей напоминает строение колеса, так что шансы пробить колесо или пневмоэлемент у Вас одинаковые. Если сомневаетесь – поставьте себе вставки в пружины или купите запасной пневмоэлемент…

Микроавтобусы
Увеличение грузоподъемности, снижение уровня боковых качения, сглаживание колебаний кузова на плохих дорогах. В большинстве случаев это только задняя ось, но иногда пневматизируется и передняя. Отдельной графой можно выделить Дома на колесах где пневматика на задней оси позволяет убирать проблемы с огромным задним свесом, а пневматизация передней – с одной стороны позволяет поднять а/м и заехать на обычно крутой подъем на пароме, а с другой стороны опустить а/м и вписаться в небольшие ворота, например, мойки или стоянки…



Типы пневмоподвесок



Только поднятие а/м – это самая простая и наиболее надёжная конструкция – при этом штатные упругие элементы (рессоры или пружины) не убираются, а Вы просто добавляете пневмоэлементы в помощь к ним.

Три варианта:
– Вставка в пружину

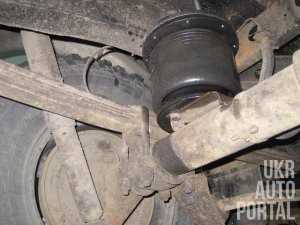

– Пневмоэлемент между рессорой (что такое рессора ?) и рамой (кузовом) в случае рессорной подвески

– Пневмоамортизатор
И если между первым и вторым выбора нет (зависит только от Вашей подвески), то пневмоамортизатор можно поставить в обоих случаях. Пару отрицательных моментов – это дорого и не всегда место крепление амортизатора к кузову или подвеске рассчитано на дополнительную нагрузку (в среднем пневмоамортизатор может поднять 400-500кг)

Если Вы хотите не только поднимать, но и опускать автомобиль, то тогда штатные упругие элементы придётся убрать.
“+” – Изменение характеристик, отсутствие пробоя (что такое пробой подвески ?) возможность выравнивать при неравномерной загрузке
“-” – При поломке системы машина падает и может двигаться только в аварийном режиме. (Обычно система собирается так, что автомобиль может передвигаться и поворачивать, за исключением специальных случаев, когда собирается демокар под специальный заказ.)
В этом случае:
1. Пружинная подвеска с вынесенными амортизаторами – самая простая и надёжная конструкция.
2. Пружинная подвеска с внутренним амортизатором (мак Ферсон и аналоги) – пневмоэлемент надевается на амортизатор со специальными переходниками
3 . Рессорная подвеска:
А. Можно убрать несколько листов (облегчить рессору и добавить пневмоэлемент). Отрицательный момент – коренной лист может согнуться и редуктор будет гулять вверх-вниз.
Б. Установить систему реактивных тяг (бывает несколько видов)
4. Торсионная подвеска (передняя)
А. Можно ослабить торсион и поставить пневмоамортизатор – это самый простой и надёжный способ, изменение клиренса (что такое клиренс ?) 6-8см
Б. Убрать торсион и поставить пневмоэлемент на верхний рычаг.
В. Установить Торшенбар на хвосты торсиона и крутить торсионы вместе с рычагом.

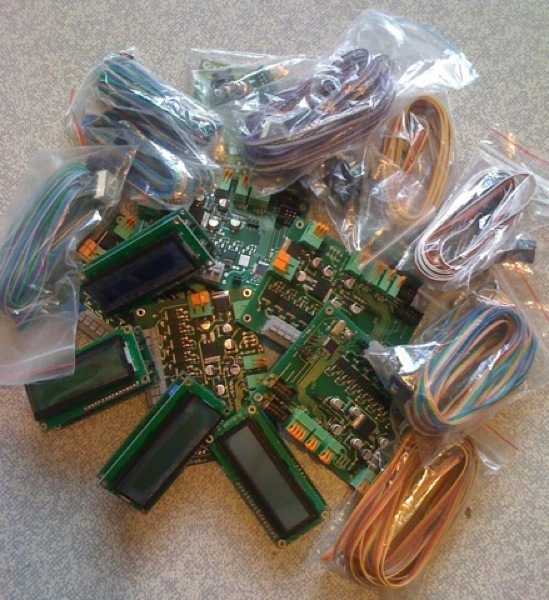

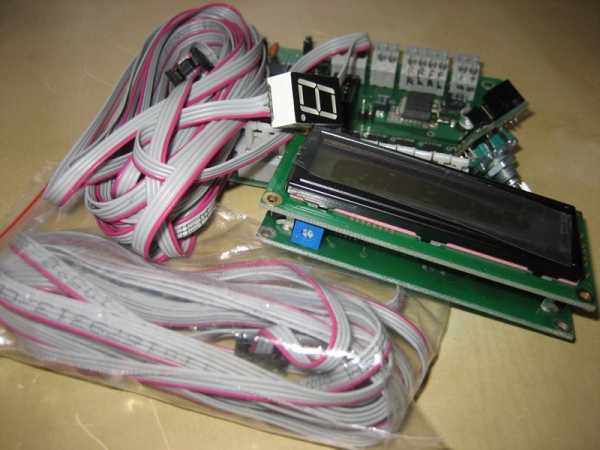

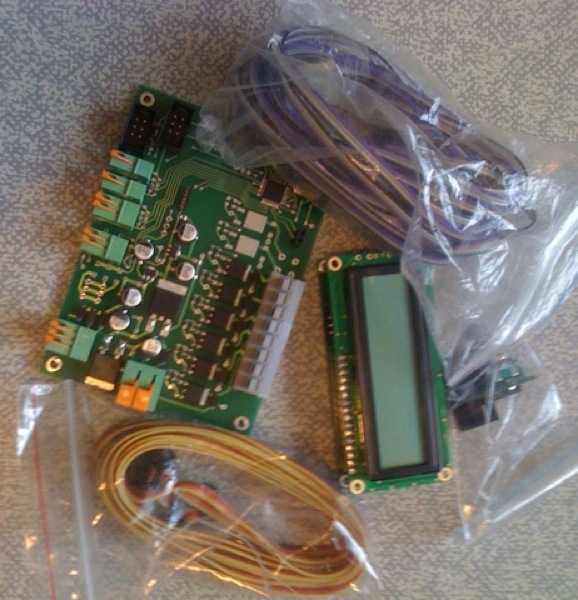

Если у Вас установлена полная пневматика, то Вы можете установить контроллер или дополнительные ресиверы, а также регулируемые амортизаторы и настроить подвеску так, как Вы того хотите. Но это дорогой путь и стоимость его может превысить стоимость самих пневмоэлементов.

Компоненты пневмоподвески

Система пневмоподвески состоит из двух частей:
1. Сами пневмоэлементы
2. Блок подготовки воздуха – система для наполнения пневмоэлементов воздухом и распределение давления по контурам (что такое одноконтурная система ?) .
Вы можете приобрести только пневмоэлементы и накачивать их насосом через ниппеля. Вы можете построить свой блок подготовки, используя компоненты, приведённые в нашем интернет-магазине.
Пневмоэлементы
Пневмоэлементы с брэкитами (что такое “брэкит” ?) или пневмостойки подходят только на данный тип автомобиля.

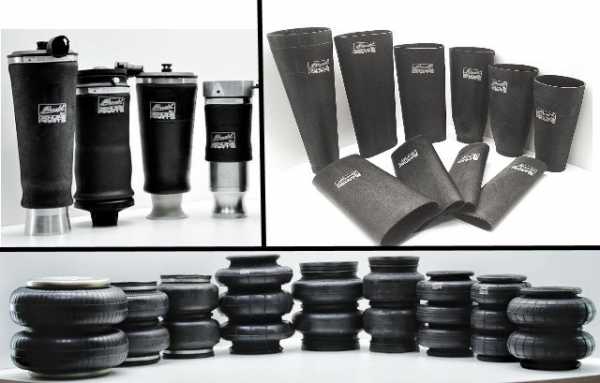

Принципиально пневмоэлементы делятся на два типа:
Сильфоны (одинарные, двойные, тройные) (что такое “сильфон” ?)
Рукава (конусные, прямые)
Обычно подушка устанавливается так, чтобы полностью использовался весь ход штатного амортизатора.

Блок подготовки воздуха

Это некие устройства, с помощью которых Вы можете подавать сжатый воздух в пневмоподвеску и следить за давлением в ней.

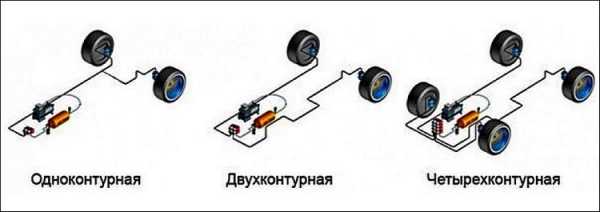

Одноконтурные – пневмоэлементы находящиеся в системе соединены между собой
Двухконтурные – пневмоэлементы разъединены в два контура. В случае, если пневматизирована только одна ось – то разделение идёт на правый и левый контур. Это даёт возможность получить более жёсткую подвеску или выравнивать автомобиль при неравномерной загрузке. В случае пневматизации двух осей – два контура – перед и задняя ось. (соединять перед и зад нельзя, так как обычно давление в этих контурах разное)
Четырёхконтурные – только при пневматизации всего автомобиля. Каждый пневмоэлемент имеет собственное давление. Улучшенные ходовые качества, возможность выравнивания автомобиля при неравномерной загрузке.
Возможность построения активной подвески с контроллером.
От простого к сложному.
– Можно ограничиться только ниппелем для накачки пневматики насосом или компрессором (что такое компрессор ?) , но не нужно забывать, что некоторые системы работают на давлении больше 8 атм (что такое “Бар” ?) и Вам (или Вашему компрессору) будет тяжело поднять такое давление.
Если Вы в основном перемещаетесь по городу – то можно пользоваться услугами заправок.
Можно возить с собой баллон с сжатым воздухом – но где гарантия, что Вам хватит этого воздуха на Вашу поездку?

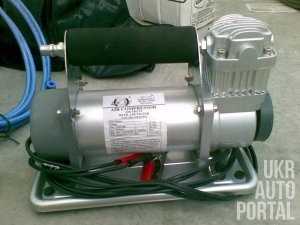

– Примитивная система подкачки – компрессор напрямую качает в пневмобаллоны, а стравливать давление Вы можете через пневмониппель. В комплект входит манометр (что такое манометр ?) для отображения давления в системе.
Это дешёвая, удобная и малогабаритная система. Она позволит Вам полностью насладиться пневмоподеской на Вашем автомобиле и не исключает возможности последующего апгрейда.
Количество контуров неограниченно.
– Системы с ресивером – это блок подготовки, который работает примерно так – Компрессор накачивает в ресивер сжатый воздух и в автоматическом режиме (только при заведенном двигателе) поддерживает в ресивере заданное давление. Вы с помощью пневмораспределителя (механических (пневмокнопок) или электромагнитного) распределяете давление в пневмоэлементах.
Различаться эти системы могут величиной ресивера (минимальный запас воздуха рассчитывается исходя из типа применённого пневмоэлемента и рабочего давления или исходя из правила – воздуха в ресивере должно хватать на подъём из минимального положения в рабочее). Объём применённого ресивера диктует тип компрессора, который нужно поставить. Они все различаются по производительности, макс давлению (10-14 Атм) и времени безостановочной работы. Чем больше ресивер – тем больше компрессор и значит дороже система.

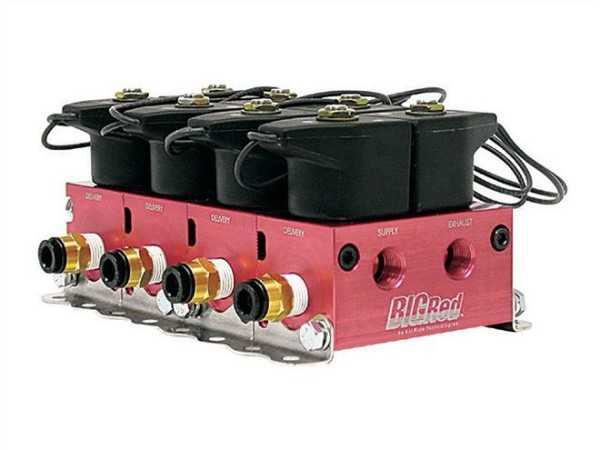

Пневмораспределители также различаются по типу и проходному сечению и для выбора необходимого Вам Вы должны чётко сформулировать задачи, которые Вы ставите перед пневматикой.
Например, система с пневмораспределителями будет состоять из следующих пневмоэлементов:
1. Компрессор
2. Обратный клапан
3. Реле компрессора
4. Ресивер
5. Датчик автоматического поддержания давления в ресивере
6. Манометры и клавиши управления (пневмоклавиша, электроклавиша)
7. Блок пневмораспределителей
8. Трубки пневмолиний

Зимняя эксплуатация



Это одна из самых больших проблем в России. Пневмоэлементы имеют диапазон температур, который перекрывает Российские колебания. Но помимо пневмоэлементов любого типа и конструкции у Вас будет установлено множество другого оборудования. И главная проблема – это замерзания конденсата (что такое конденсат ?) в системе, что приводит к неработоспособности датчиков и электроклапанов. Способы борьбы следующие: постараться максимально избавиться от влаги в системе, для чего устанавливаются влагоотделители (что такое осушитель ?) (не всегда эффективный метод борьбы с наличием влаги в системе) и/или заливается в систему специальная жидкость-осушитель для пневматических систем. Более надёжным способом в борьбе против замерзания можно признать универсальные подогревательные элементы или готовые решения обогреваемых узлов. Ресиверные системы, управляющиеся с помощью электромагнитных клапанов, более подвержены замерзанию в отличии от безресиверных компоновок и комплектаций на механический пневмораспределителях (пневмоклавиши). Выбирая системы управления в нашем интернет-магазине, вы можете ознакомиться с вариантами компоновок.

Дополнительные опции пневмоподвесок
– Пневмосигнал (что такое пневмосигнал ?) . Имея сжатый воздух на борту, глупо не поставить себе хороший дудок и уподобиться большому грузовику, весело гоняя бодрых пешеходов по проезжей части! Необходим только блок подготовки с ресивером. Эту опцию можно заказать и без пневмоподвески.
– Подкачка колес. Выглядит в виде стандартного быстросъема и витого шланга с пистолетом . Можно качать колеса, матрасы, раздувать мангал и сдувать снег с автомобиля. Все, что Вы захотите, ведь у Вас есть сжатый воздух!
– Пневмотюнинг. Это скорее игрушки, хотя что плохого в открывании и закрывании багажника с кнопки брелка? Огромный плюс применения пневматики – если Вы хотите – можете закрыть тот же багажник руками, что обычно невозможно в случае заклинившей электрики…

Наши социальные каналы:



pnevmoballoni.ru

Пневмоподвеска за и против и как ее обслужить часть 1 — DRIVE2

Zoom

Доброго времени суток дорогие автомобилисты и владельцы автомобилей на пневмоподвеске. Как известно новое поколение автомобилей начиная с 2000 года особенно автомобили бизнес класса такие как BMW, Porsche, Mercedes-Benz начали использовать так называемую пневмоподвеску. У этой системы есть огромное количество как плюсов так и, к сожалению минусов. AIRMATIC очень комфортная система подвески за счет большого количества воздуха, давления в пневмобаллонах, кроме того огромное количество датчиков уровня и положения кузова, на скорости в поворотах это ощутимо как как крена у автомобиля практически не ощущается.
Отдельного внимания заслуживает пневмоподвеска с ADS – это система комфорта которая переводит амортизаторы из езды в стиле Comfort в Sport. В комфортном режиме машина видет себя как диван на дороге мягкая и комфортная проглатывая ямы и неровности. Спорт же говорит сам за себя – жесткий и машина становиться более управляемая и агрессивная по подвеске.
Причин выхода из строя пневмоподвески большое количество. Например – время, у каждой подушки есть свой ресурс как и у пневмоамортизатора. Как всем известно в Украине качество дорожного покрытия печальное. Из-за этого срок службы амортизаторов значительно уменьшается. Особенно это касается Пневмоамортизатора Mercedes-Benz W221, ML164 и Gl164 – самое слабое место мерседеса. Наверное немецкий автопром не мог себе представить, что такие дороги еще существуют. Амортизатор Мерседес просто не выдерживает и даже новый поле года или в лучшем случае два начинает стучать из-за того что газо-маслинные амортизаторы начинают выпускать масло и соответственно газ.
Пневмоподушки выходят из строя чаще всего по причине это из-за того что получается частое трение резины об резину и металлический корт в середине не выдерживает и пускает трещину. Вернемся опять к Пневмобаллонам на Mercedes. У модельного ряда S-class W221 передние и задние баллоны находятся под защитным пыльником как и в прочем пневмоамортизаторы Mercedes-Benz W220. Это обеспечивает более продолжительную службу резинового рукава так-как пыль и грязь не попадает на резину и не собирается на складке. Что не можно сказать о Пневмоамортзаторе ML164, Gl164 на этих амортизаторах не стоят защитные чулки, это приводит к тому что как передние так и задние подушки быстро выходят из строя.

www.drive2.com

Пневмоподвеска. Статья о подушках — DRIVE2

Статья скопирована из блога машины, посему могут быть несоответствия.
Первое что нам необходимо для постройки пневмоподвески на альмеру (как и на любую другую машину)- это пневмоподушки.
Пневмоподушки бывают 2х типов с несколькими подтипами.

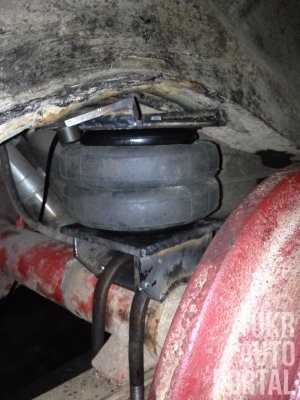

Бублики — ошибочно их еще называют рубенами в виду распространненых в наших краях бубликов от компании Rubena — www.rubena.eu/ — история с названием напоминает историю с копировальными аппаратами — Xerox.

Rubena

Изначально предназначались для виброгасящих платформ и прочего промышленного оборудования

с сайта Rubena

их же в начале пневмостроения и начали устанавливать на автомобили. Очень хорошо зарекомендовали себя эти подушки для занижения, для спорта, для стенса.
Так же они используются на грузовой техники или около того:

Подушки жесткие и позволяют ездить в самом нижнем положении на минимальном давлении. Мы их и использовали (в виду отсутствия альтернативы, опыта и знаний) в самом первом нашем проекте по постройке первой пневмы в 2011 году на нашей ауди:
www.drive2.ru/r/audi/1267539/

Езда на них вызывает паралич конечностей, перелом шейных позвонков и плохое настроение к концу поездки 🙂

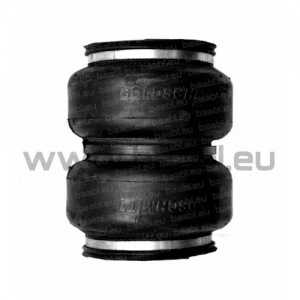

Бублики могут быть одинарными, двойными, тройными. Могут быть с круглыми и с прямыми стенками:

бублики

бублики

Рукава
Рукава изначально автопроизводителями были задуманы для комфорта и используются на автомобилях бизнес класса.

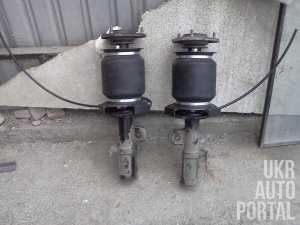

пневмостойка на GL-ку

Как правило стойка представляет из себя подушки обжатую с 2х сторон кольцами на стаканы их пластика либо металла.

пневмостойка на SsangYoung

Британцы как всегда выделились и придумали как сделать стойку по другому 🙂
Они садят подушку на стаканы по принципу безкамерной шины:

подушка на RR

Такие подушки весьму удобны в замене — разбирается стойка и меняется упругий элемент. Такие подушки ставятся на перед на минибусы типо Mercedes Vito, Renault Master и тд:

пневма на vito 639

На этом моменте написания статьи я уже забыл о чем хотел расказать в начале 🙂
Возвращаемся к альмере.

Итак рукава. Но рукава стоят не малых денег.
Рукав который подойдет альмере по размеру :
pnevma.com.ua/products/remontnyj-rukav-bl300
стоит 2*35уе + алюминия на поршни уйдет где то на 75уе + работа токаря 50уе + обжимка одного кольца 30уе (4*30 = 120уе) на гидравлическом станке.

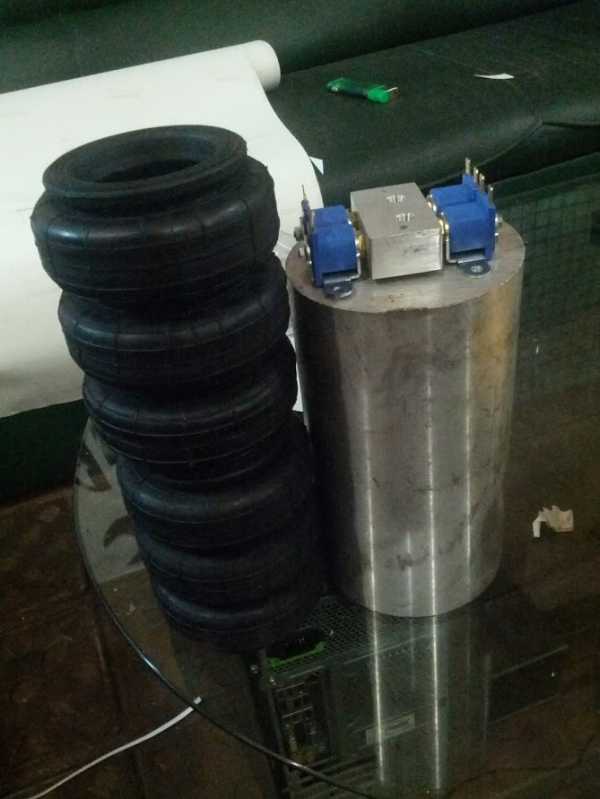

ИТОГО: 315 на материалы на задние стойки.

пример сколько у нас ушло алюминия Д16 на нашу ауди на зад.

Именно такой вариант я бы предложил использовать клиентам. Это все таки подвеска и шутить тут не стоит! И такая подвеска будет ходить 100 тыщ км без проблем.

Но у меня бюджет по меньше — ведь мы строи бюджетную пневму на бюджетный автомобиль!
И есть выход — пневмоподушки кабин грузовиков!

далее будет:

www.drive2.ru

Что такое пневматическая подвеска автомобиля и зачем её устанавливать

Пневматическая подвеска стала нормой жизни для хот-рода. Мы расскажем Вам все, что нужно знать о пневмоподвеске.

С недавних пор в хот-родах применяется принципиально новый вид подвески: на смену привычным металлическим амортизаторам пришли пневматические системы с автоматической электронной регулировкой уровня кузова автомобиля относительно дорожного полотна и сверхточными воздушными компрессорами.

Пневматическая подвеска в сочетании с огромными колесами и шинами стала нормой в автомобильной индустрии и используется как для улучшения общих показателей автомобиля, его грузоподъемности, реализации возможности динамического изменения клиренса, так и просто для улучшения внешнего вида транспортного средства.

Сотрудники издательства HOT ROD решили досконально разобраться с устройством подвески данного типа, ее плюсами и минусами, и пообщались с такими ведущими специалистами в данной области, как Брет Воэлкель из Air Ride Technologies и Сан Солорзано из Total Cost Involved (TCI). Эти выдающиеся специалисты являются одними из лидеров в области применения пневматической подвески на хот-родах. В данной статье они расскажут читателям, как подобрать и установить свою первую пневматическую подвеску на хот-род.

В настоящее время наиболее часто используются встроенные пневматические амортизаторы с электронным управлением, например, в системе LevelPro от Air Ride Technologies используются датчики клиренса и давления воздуха для быстрой установки высоты кузова автомобиля относительно дорожного полотна в соответствии с пользовательскими установками.

Именно такая система установлена на шасси Корвета 53-62 годов Арта Мориссона, фотографии которого выложены в данной статье в качестве наглядного материала.

Что такое пневматическая подвеска

В пневматической подвеске вместо обычных амортизаторов используются пневматические элементы, аналогичные тем, которые устанавливаются на 18-колесных фурах. Наиболее просто модифицировать стандартную пружинную подвеску – вместо заводских стоек устанавливаются пневматические баллоны, которые крепятся на штатные посадочные места с помощью болтов и кронштейнов, приобретаемых у производителей автозапчастей.

Пневмоподвеска получила достаточно широкое распространение, поэтому пионеры индустрии, такие как Air Ride Technologies, TCI, Air Lift и прочие, выпустили широкий ассортимент крепежных наборов для наиболее распространенных автомобилей и грузовиков. Существуют даже комплекты для установки на транспортные средства с рессорными или торсионными подвесками.

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Регулировка пружинной подвески для получения оптимальной посадки автомобиля не всегда завершается успехом.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп.

Загрузка транспортного средства

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

Конструкция пневматического баллона

На сегодняшний день основным производителем пневматических баллонов является компания Firestone, которая является пионером среди производителей пневмобаллонов для больших грузовиков. Существует 3 основных разновидности пневматических баллонов: двойные (double-convoluted), конические (tapered-sleeve) и роликовые (rolling-sleeve).

Двойные пневматические баллоны выглядят как большой двойной чизбургер (российская адаптация — «бублик»), обладают наилучшими нагрузочными и прогрессивными характеристиками, и имеют короткий ход.

Баллоны данного типа чаще всего используются в передней подвеске, где амортизатор располагается в непосредственной близости к точке нагрузки, и позволяют максимально справиться с повышенными нагрузками в ущерб качеству хода транспортного средства.

Конические и роликовые пневматические баллоны меньше в диаметре, однако имеют больший ход и более линейную характеристику сжатия – они лучше всего подходят для использования в задней подвеске, поскольку именно к ней предъявляются сниженные требования по нагрузкам и повышенные требования к обеспечению комфортной езды.

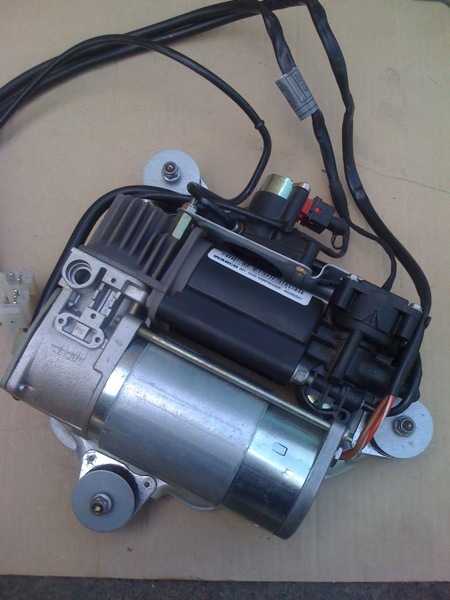

Компрессоры

Вполне очевидно, что пневматический амортизатор может быть приподнят внешним источником воздуха, например, пневматическим компрессором. Однако такое решение сразу отсекает одно из главных положительных качеств пневмоподвески: возможность ее регулировки в зависимости от условий дорожного полотна, загрузки транспортного средства и прочее.

В таком случае Вам бы пришлось подсоединять компрессор каждый раз, когда Вы нагружали бы транспортное средство дополнительным весом – пассажирами, бензином, грузами.

Поскольку преимущества возможности регулирования подвески очевидны, наиболее правильным решением является использование источника воздуха прямо на транспортном средстве. Пневматические амортизаторы имеют малый объем, вследствие чего их точная регулировка внешним источником воздуха для максимального соответствия текущим условиям практически невозможна.

Встроенная пневмосистема состоит из минимум одного компрессора, накопительной емкости (ресивера) и некой системы управления. Наиболее эффективным с точки зрения себестоимости и в то же время простым решением, позволяющим добиться достойных параметров, является использование одного компрессора с накопительной емкостью объемом 2 галлона.

С другой стороны, если Вы хотите, чтобы автомобиль поднимался или опускался всего за пару секунд, необходимо установить пару компрессоров мощностью 150 psi (фунтов на кв. дюйм) и 2 или более 5-галонных емкостей, огромные промышленные пневмоклапаны и 31/44-дюймовые пневмолинии.

Тем не менее, такая производительная установка может значительно затруднить точную подстройку подвески аналогично случаю с внешним компрессором: в случае быстродействующей системы каждое нажатие кнопки приводит к резкому изменению давления на 20 psi.

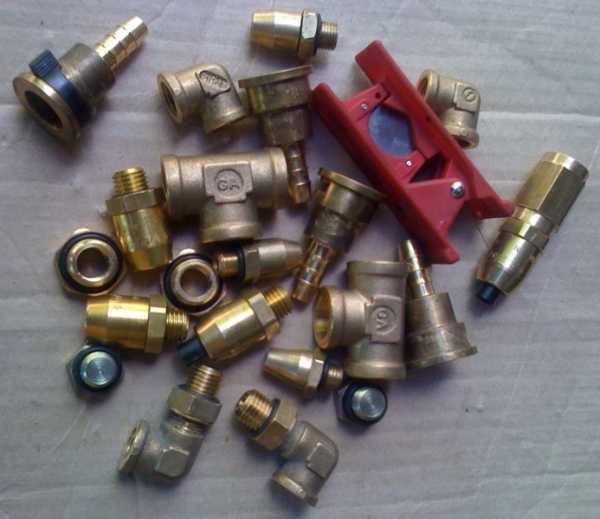

Пневмолинии

В большинстве комплектов используются коммерческие, сертифицированные пластиковые пневмолинии, разработанные для больших грузовых автомобилей. Эти пневмолинии позволяют легко соединить компрессоры с пневматическими амортизаторами. Диапазон давлений в системе обычно составляет от 75 до 150 psi – эти значения являются нормальными для эффективной работы данных пневмолиний.

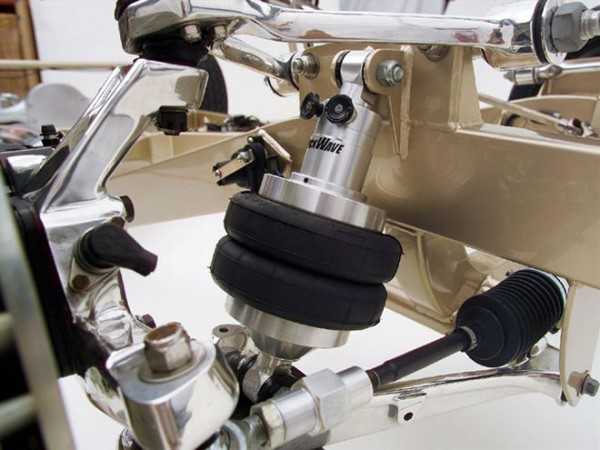

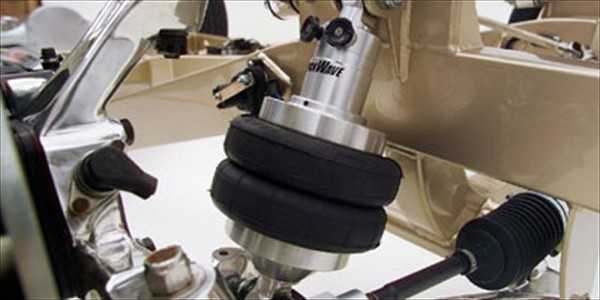

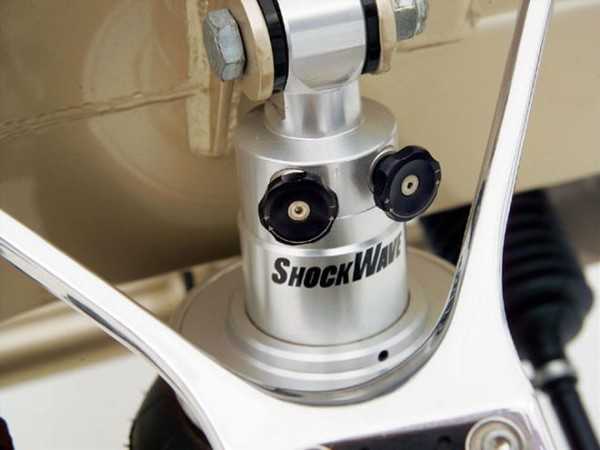

Стойка Макферсона? Не проблема. Компания Air Ride Technologies выпускает для большинства современных популярных автомобилей систему AirStruts, которая полностью заменяет заводские стойки. Данные комплекты имеют щелевые крепежные отверстия и эксцентрики, благодаря которым отпадает необходимость установки специальных пластин, требуемых для регулировки положения колеса при малом клиренсе.

В качестве нестандартного решения Вы можете установить стальную жесткую линию, как в тормозной или топливной системе, используя стандартные конусные гайки и переходники. Для подключения пневматических элементов необходимо использовать гибкие шланги – конструкция пневмолиний в данном случае по сути аналогична конструкции гидравлической линии тормозной системы.

Кроме того, по аналогии с тормозной системой, предпочтительно использовать шланги из нержавеющей стали вместо резиновых трубок.

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

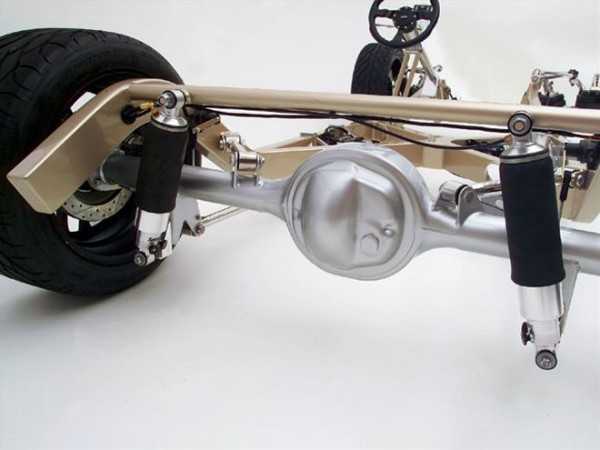

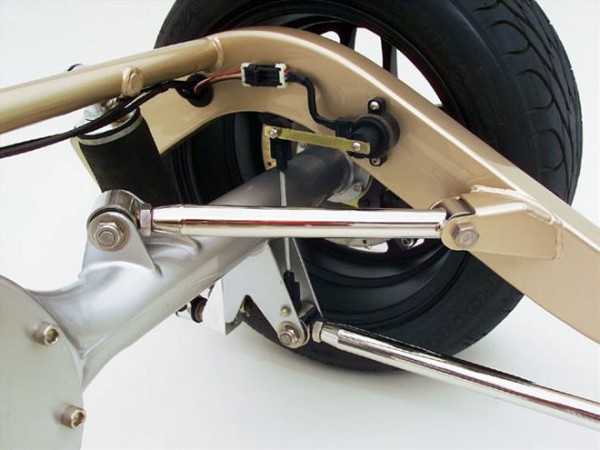

Задняя подвеска

Если автомобиль уже оснащен пружинными амортизаторами, установка пневмоподвески не отнимет много сил и времени. Баллоны легко ставятся на стоковые опоры, однако иногда требуется определенная модификация (обычно все необходимые конструктивные элементы идут в комплекте).

Также возможна установка пневмобаллона со встроенным амортизатором, однако такое решение может потребовать значительных изменений в конструкции подвески автомобиля.

Для автомобилей с рессорами существует 2 варианта установки пневмоподвески. Наиболее простым решением является демонтаж нескольких пластин с каждой рессоры и установка пневмобаллона между рессорой и кузовом автомобиля.

Рессоры нельзя полностью демонтировать, поскольку они необходимы для поддержания задней оси, однако основная динамическая нагрузка теперь ложится на пневматические элементы.

На старых автомобилях с изношенными рессорами рекомендуется (если позволяют денежные средства) полностью их демонтировать и установить четырехточечную подвеску. Основные производители предлагают готовые наборы пневмоподвесок для установки на наиболее популярные модели автомобилей с рессорами, которые монтируются на болтовые соединения с минимальными сварочными работами для крепления оси.

Для гоночных автомобилей и нестандартных решений существуют универсальные комплекты, требующие большого объема сварочных работ.

В зависимости от физических ограничений, связанных с конструкцией шасси и требованиями к клиренсу, верхние рычаги четырехточечных систем могут быть треугольными либо быть ориентированы параллельно нижним связям.

В общем случае, параллельные рычаги отлично подходят для установки на грузовые автомобили, а треугольные – для легковых автомобилей. Для некоторых шасси производители выпускают оба вида рычагов. Если у Вас есть возможность выбирать, то для повседневных автомобилей рекомендуется устанавливать треугольные рычаги, а для драг-рейсинга или гоночных автомобилей – параллельные.

Несмотря на то что пневмобаллоны со встроенными амортизаторами дороже, их монтаж требует значительно меньших затрат. Например, существуют комплекты для Chevy II 62-67 годов, которые просто устанавливаются на стандартное место для заводских пружинных амортизаторов. Данный люксовый комплект также оснащается наконечниками Fat Man и реечной рулевой. Обратите внимание, что при поднятой подвеске для нормальной езды пластины пневмоэлемента параллельны кронштейнам амортизаторов. Смещение пружины в сторону шаровой опоры значительно повышает ее жесткость.

Двухконтурная или четырехконтурная пневмосистема

Когда пневматическая подвеска стала впервые применяться в середине 90-х на хот-родах, для нагнетания или спуска давления использовалась двухконтурная система управления. Другими словами, оба пневматических баллона на оси были связаны друг с другом.

Двухконтурная

Данное решение было очень простым и требовало установки только одного клапана на каждую ось, однако имело существенный недостаток – во время поворотов внешний (наиболее загруженный) пневматический баллон перекачивал воздух во внутренний (ненагруженный) баллон, что приводило к увеличению крена автомобиля. Данную проблему можно устранить на легком автомобиле – необходимо установить жесткие стабилизаторы.

Четырехконтурная

В наши дни получила распространение четырехконтурная система с независимым управлением каждым пневматическим элементом. Несмотря на то что для реализации подобной системы необходимо установить на каждый пневматический баллон по клапану, она решает все проблемы с передачей сжатого воздуха.

Кроме того, данная система позволяет точно контролировать клиренс транспортного средства при изменении веса и выравнивать кузов относительно дорожного полотна. Четырехконтурная система – нечто вроде системы компенсации веса на автомобилях для трековых гонок.

Установка пневматической подвески обычно достаточно проста – элементы новой подвески крепятся болтами, а может требовать значительной модификации конструкции шасси. Компания TCI является известным производителем приспособлений для шасси для хот-родов и предлагает модифицированный элемент шасси для Chevy II 62-67 годов. Для установки требуемой монтажной высоты используются специальные прокладки (можно увидеть на фото), поставляемые производителем.

Системы управления

В качестве бюджетного варианта покупателям доступны двухконтурные и четырехконтурные системы с ручным управлением. В подобных системах обычно используются пневматические клапаны с манометром на панели.

Более сложным вариантом, позволяющим получить плавное изменение клиренса, является использование электромагнитных клапанов с электронным управлением. За последние 3-4 года на рынке появилось множество систем электронного контроля клиренса, позволяющих автоматически регулировать высоту посадки транспортного средства во время движения.

Электронная система обычно состоит из компьютера и набора различных датчиков, на основе показаний которых управляются электромагнитные клапаны. В настоящее время распространены два вида электронных систем управления: система управления, измеряющая давление в пневмоподвеске, и система управления, контролирующая клиренс во время движения.

Система управления, измеряющая давление

В данной системе необходимое положение пневматического элемента устанавливается на основе данных о давлении в пневмосистеме, которые сигнализируют (теоретически) о текущем положении пневматического баллона и, соответственно, о клиренсе транспортного средства (тоже теоретически). Очевидно, что в данной цепочке происходит слишком много интерпретаций данных и слишком много допущений.

Несмотря на то что данная система может прекрасно работать на транспортном средстве, которое редко перевозит грузы и прекрасно отбалансировано, для большинства транспортных средств она не годится, поскольку при увеличении веса транспортного средства (например, при перевозке груза или пассажиров), все заложенные параметры, которые интерпретируются в высоту посадки автомобиля, оказываются ошибочными.

Существует множество причин изменения веса транспортного средства: посадка и высадка пассажиров, перевозка грузов, количество топлива в топливном баке, крен автомобиля при парковке на неровной дороге и даже индивидуальные особенности пневмосистемы.

Все вышеперечисленное, в конечном счете, может привести к установке неправильного клиренса транспортного средства, не отвечающего текущим дорожным условиям.

Некоторым автомобилям необходимо увеличить дорожный просвет для установки пневматической системы. Система Strong Arms от Air Ride Technologies обеспечивает соответствующее крепление и позволяет немного увеличить угол продольного наклона оси поворота колеса. В некоторых случаях возможно добавлением верхней тяги для увеличения отрицательного развала колес, предотвращающего ограничение хода шаровой в случае установки более длинного поворотного кулака.

Активные системы управления, измеряющие давление, могут неправильно реагировать в затяжном плавном повороте (например, при проезде через транспортную развязку или при любом динамическом маневре, увеличивающем нагрузку на одну сторону автомобиля в течение длительного времени).

В данных условиях активная система управления, измеряющая давление, пытается стравить давление с внешней (загруженной) стороны и увеличить давление с внутренней (незагруженной) стороны, увеличивая раскачивание кузова, что, в свою очередь, отрицательно сказывается на управляемости транспортного средства. По сути, происходит та же ситуация, что и в старых двухконтурных системах.

Система управления, контролирующая клиренс

В данной системе используются отдельные датчики, которые измеряют фактическое положение подвески транспортного средства. Такое решение позволяет избавиться от ряда допущений, используемых в системах, измеряющих давление, поскольку система управления получает точные данные о реакции положения кузова на изменение давления в пневматических элементах и может точно определить клиренс.

Тем не менее, в данных системах тоже есть недостаток, известный под названием «перекрестная нагрузка». Данное явление наблюдается в случае, если при обеспечении клиренса в различных пневматических баллонах нагнетается абсолютно разное давление.

В обычных условиях, давление в различных пневмобаллонах должно отличаться не более чем на 20 процентов. Однако бывают ситуации, когда система управления, контролирующая клиренс, ошибочно увеличивает давление в двух диагональных пневмобаллонах и одновременно стравливает его в двух других.

Таким образом, система выравнивает кузов, однако управляемость транспортного средства при этом значительно снижается.

Комбинированные системы

Для устранения вышеперечисленных проблем были разработаны комбинированные системы, объединяющие преимущества рассмотренных ранее систем. При такой реализации каждая из систем используется для проверки показаний друг друга.

Одним из примеров такой системы является новая LevelPro от Air Ride Technologies. Если Вы хотите поэтапно вкладывать деньги в пневмоподвеску, наиболее разумно сначала установить систему управления, измеряющую давление, а потом добавить в нее датчики системы управления, контролирующей клиренс.

Система LevelPro позволяет запрограммировать 3 различные программы: низкая посадка, нормальная посадка (для туризма и гонок) и высокая посадка (для преодоления препятствий, например лежачих полицейских). Просто нажмите кнопку, и автомобиль поднимется или опустится до запрограммированного уровня.

Данные предустановки не мешают регулировать клиренс в зависимости от количества топлива в баке, числа пассажиров или загрузки автомобиля.

Air Ride Technologies предлагает широкий ассортимент комплектов, крепящихся болтами, для различных моделей легковых и грузовых автомобилей. Изображенный комплект (PN ABAR20400) подходит для полноразмерного Ford Galaxie 60-64 годов. Существуют даже передние и задние комплекты для Chrysler.

Модифицированные системы

Существуют готовые комплекты пневматических подвесок для серийных классических мощных автомобилей, мощных заводских хот-родов, грузовиков и внедорожников. Рекомендуется устанавливать именно такие комплекты, а не разрабатывать подвеску с нуля, поскольку они правильно спроектированы и тщательно протестированы.

В данных системах уже решены все вопросы касательно высоты устанавливаемого пневматического баллона, модификации шаровой опоры, углов приводной оси, клиренса относительно дорожного полотна, просвета между аркой и колесом и других параметров, учитываемых при проектировании безопасной и функциональной системы.

Для менее популярных транспортных средств, для которых нет готовых комплектов, особые энтузиасты хот-родов вполне могут самостоятельно спроектировать рабочую пневматическую подвеску. На самом деле проектирование пневмоподвески принципиально не отличается от проектирования обычной подвески, просто традиционные металлические амортизаторы заменяются пневматическими элементами.

Проектировать пневмоподвеску в некоторой степени проще, поскольку пневмобаллоны имеют больший рабочий диапазон и лучшие нагрузочные характеристики по сравнению с обычными амортизаторами.

Принимая во внимание различные конструкции воздушных баллонов и различные конфигурации системы, которые были описаны выше, при разработке необходимо учесть возможный вес транспортного средства и возможный ход подвески.

Очевидно, что пикап, буксирующий 48-футовый трейлер, требует больших пневматических баллонов, чем задняя подвеска Мустанга 69 года. Специалисты по пневмоподвеске могут дать приблизительные рекомендации по заданным характеристикам транспортного средства, необходимой минимальной и максимальной посадке и скорости изменения клиренса.

Одинаковые пневматические элементы и амортизаторы могут дать абсолютно разные результаты, даже если они устанавливаются на транспортные средства с идентичным весом и одинаковыми параметрами клиренса.

Как упоминалось ранее, расположение пружинной опоры в передней подвеске теоретически может значительно увеличить коэффициент сжатия.

Увеличение расстояния между точкой крепления и осью поворота тяги (передвижение точки крепления ближе к шаровой опоре) может привести к увеличению коэффициента сжатия подвески. Кроме того, увеличение угла амортизатора также требует более высокого коэффициента для поддержания заданного клиренса при движении.

Существуют ресиверы (резервуары для воздуха) различной емкости. Основным преимуществом ресиверов большего объема является сокращение времени увеличения клиренса. Большинство владельцев хот-родов используют один ресивер емкостью от 2 до 5 галлонов. Ярые фанаты хот-родов, желающие значительно увеличить скорость увеличения клиренса, могут использовать большие емкости или установить несколько ресиверов и компрессоров, соответствующих установленным пневмолиниям.

После того как Вы выберете пневматические баллоны, их необходимо установить на транспортное средство. Не существует универсальных рекомендаций по выбору оптимального клиренса для достижения максимальной производительности.

Высота подвески (характеристики можно получить у производителя) должна соответствовать предполагаемым требованиям по клиренсу, после чего можно определиться с особенностями ее монтажа. Монтажная точка должна обеспечивать достаточный ход подвески, достаточный просвет между колесом и аркой, клиренс и правильные углы привода.

Слишком маленький просвет между пневматическим элементом и другими конструктивными элементами может привести к их быстрому износу.

Производители комплектов пневматических подвесок предлагают широкий ассортимент универсальных кронштейнов. Такие комплекты, как ShockWaves от Air Ride Technologies монтируются аналогично регулируемым амортизаторам, что значительно упрощает их установку по сравнению с раздельным монтажом пневмобаллона и амортизатора.

Необходимо смоделировать условия езды транспортного средства по шоссе. В данном случае клиренс должен составлять минимум 411/42 дюйма, ход подвески должен быть минимум 3 дюйма на сжатие и 2 дюйма на отбой. Убедитесь, что концевые пластины пневматических амортизаторов выровнены и параллельны при установке нормального клиренса.

Двойные пневматические баллоны Firestone не требуют установки отбойников, предотвращающих их повреждение, однако в Вашей системе могут потребоваться отбойники для безопасного клиренса при максимальном стравливании давления. При использовании конических и роликовых пневмобаллонов необходимо устанавливать отбойники и ограничители, предотвращающие возникновение экстремальных режимов работы.

На последнем этапе необходимо установить клиренс, соответствующий нормальному движению автомобиля, учитывая, что его изменение в сторону увеличения или уменьшения должно осуществляться плавно.

Блок электромагнитных клапанов BigRed от Air Ride Technologies значительно упрощает монтаж компрессорной установки и пневматических линий. Данный блок разработан специально для применения в системах пневматической подвески – его герметичные электромагнитные клапаны обеспечивают надежность и производительность системы. Клапаны имеют большую емкость и разработаны специально для быстродействующих пневматических систем.

Регулировка подвески

Амортизаторы и стабилизаторы подвески имеют важное значение не только для стандартной подвески, но и для пневматической. Независимо от конструкции главной задачей подвески является поддержание веса транспортного средства на определенной высоте. Амортизаторы отвечают за раскачивание подвески. Стабилизаторы подвески используются для предотвращения крена кузова при изменении параметров подвески и поворотах.

Эксперты по пневматической подвеске рекомендуют использовать максимально мягкие пружины, уделяя особое внимание правильности выбора амортизаторов и стабилизаторов для контроля крена и раскачивания кузова. Такая реализация позволяет добиться максимально комфортной езды (ради чего и устанавливается пневмоподвеска) без ухудшения управляемости при поворотах.

Регулировка стандартной подвески в соответствии с загрузкой транспортного средства, дорожных условий, стиля вождения и предпочтений водителя занимает длительное время. Установив пневматическую подвеску, Вы сразу оцените ее преимущества – настройка подвески выполняется всего лишь нажатием кнопки и поворотом ручки управления.

Износостойкость

Качество пневматических баллонов подтверждено миллионами милей пробега коммерческого транспорта, занятого перевозкой грузов, в течение долгих 70 лет. Компания Firestone тестирует свои комплекты десятками миллионов циклов, что соответствует сроку службы 40-50 лет. Если пневмобаллон не трется о другие конструктивные элементы автомобиля и расположен на расстоянии не менее 2 дюймов от горячих элементов, он переживет автомобиль, на котором он установлен.

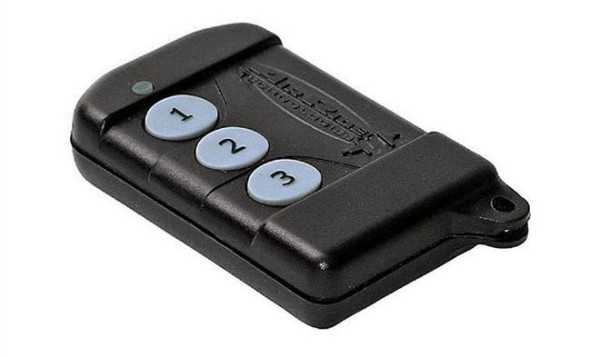

Пульт управления (дополнительная опция) позволяет контролировать работу системы LevelPro от компании Air Ride Technologies.

Наиболее распространенной проблемой являются утечки воздуха, которые обычно являются следствием неправильного монтажа системы. Вот что сказал Воэкель про утечки: «Элементарное использование герметика на резьбовых соединениях позволяет предотвратить 97 процентов всех утечек.

Единственной причиной утечки может быть воздушный клапан, если в него попадает мусор при монтаже, а также попадание подмоточной ленты (ленты ФУМ) в канал. Теоретически, пневматика ShockWave может иметь утечки, однако за 10 лет мне не встретилось ни одного протекающего баллона».

Несмотря на это, любое механическое устройство, будь то пневмобаллон или обычный амортизатор, может получить механические повреждения. При разработке собственной системы пневмоподвески необходимо обеспечить достаточный клиренс и просвет между аркой и колесом на случай, если давление будет полностью стравлено – таким образом, Вы сможете, по крайней мере, припарковаться на обочине, не повредив колесо или арку.

Правильно спроектированный и сконструированный баллон имеет для подвески такое же значение, как система электронного впрыска топлива и повышающая передача для привода.

Да, необходимы значительные технические знания; да, сложные современные системы стоят больших денег – однако это настоящий шаг к построению автомобиля, на котором Вы сможете в воскресенье поучаствовать в гонках, а затем поехать в понедельник на работу, наслаждаясь комфортом.

pnevmo-podveska.com

плюсы и минусы, обслуживание, устройство

 Многие из нас слышали такой термин, как пневматическая подвеска или пневмоподвеска, но что это такое знают не многие. Часто такое устройство используют на грузовом транспорте, а также в автомобилях бизнес-класса, внедорожниках. Однако, все чаще такие подвески стали устанавливать на легковых авто. Так что же такое пневмоподвеска, плюсы и минусы данного устройства, типы и конструкция, мы сегодня изучим.

Содержание статьи

Что такое пневмоподвеска



Расположение узлов пневмоподвески в автомобиле



При помощи пневматической подвески можно регулировать дорожный просвет (клиренс) автомобиля.

Итак, что такое пневмоподвеска в автомобиле? Согласно техническому описанию данного устройства пневмоподвеской называют такой тип подвески транспортного средства, при использовании которой можно регулировать просвет (клиренс) между дорожным полотном и днищем машины. Расстояние можно менять как автоматически, так и принудительно.
Пневморессоры дают возможность:

• регулировать клиренс авто;
• регулировать жесткость рессор, что позволяет улучшить устойчивость и управляемость автомобиля, снизить крены при поворотах;
• выравнивать автомобиль при неравномерной нагрузке одной из частей машины.

Как видите, такая регулируемая подвеска позволяет «подстраивать» автомобиль под дорожное полотно и передвигаться практически по бездорожью.

Почему именно пневмоподвеска



Такие трюки можно делать только на пневмоподвеске



Пневмоподвеска имеет пневматические упругие элементы, которые способны удерживать клиренс в не зависимости от изменений веса авто.

Чтобы понять преимущества данного устройства, прежде всего, необходимо разобраться в конструкции и понять отличия пневмоподвески от обычной. В классической подвеске главным элементом, принимающим на себя все неровности дорожного полотна и передающим нагрузку на кузов авто является металлические упругие элементы. К ним относят пружины, рессоры и торсионы. В противовес стандартной подвеске, устройство пневмоподвески автомобиля отличается наличием пневматических упругих элементов, которые способны удерживать клиренс в не зависимости от изменений веса авто, делая, при необходимости, «жесткую» пневмоподвеску. Обеспечивается такая функция с помощью регулировки объема и давления воздуха в упругих элементах.

Конструктивные отличия

Пневмоподвеска на любой автомобиль состоит со следующих частей:

• пневмоэлементы;
• резервуар для сжатого воздуха или ресивер;
• системы для распределения воздуха;
• системы управления.

Пневмоэлементами в данной системе являются пневмобаллоны, выпускаемые в трех основных ваидах:

• double-convoluted. Оптимальный вариант для установки на более загруженную ось авто. Поскольку имеет большую грузоподъемность, короткий ход, современные технические характеристики;
• rolling-sleeve и tapered-sleeve. Отличаются меньшей грузоподъемностью, меньшим сечением баллона и линейную характеристику. Зачастую они устанавливаются на заднюю ось авто.

Разнообразие видов



Разновидности пневмоподвески автомобиля


Если ваша машина не имела заводской пневмоподвески, но у вас появилось желание провести установку пневмоподвески своими руками, тогда немаловажным будет изучить разнообразие пневматических подвесок. Итак, основные виды пневмоподвесок:

Стоимость комплекта пневмоподвески зависит не только от её типа, но и от класса транспортного средства, на который она будет устанавливаться.

• одноконтурные. Предназначены для одного контура (оси), давление в обеих подушках оси будет одинаковым;
• двухконтурные на двух осях. Аналогичны одноконтурным, просто устанавливаются на обе оси машины, позволяя регулировать переднюю и заднюю часть автомобиля;
• двухконтурные на одной оси. Позволяет проводить регулирование всех четырех колес отдельно;
• четырехконтурные. Самый оптимальный, дорогостоящий и функциональный вид пневмоподвесок.

Стоит понимать, что стоимость комплекта пневмоподвески будет зависеть не только от её типа, но и класса транспортного средства, на который она будет устанавливаться.

На какой автомобиль можно установить пневмоподвеску

Согласно опыту и заверений мастеров установить пневматическую подвеску можно практически на любое транспортное средство, поскольку по сути меняется только сама металлическая пружина. Главное — подобрать пневмоподвеску по автомобилю и пожеланиям владельца, исходя из дальнейшей эксплуатации автомобиля. Главный минус пневмоподвески – установка, цена на нее достаточно большая. Единственный способ сэкономить — проводить работы самостоятельно.

Делаем все сами



Задняя пневмоподвеска с самодельным креплением


Прежде чем установить пневмоподвеску на легковой автомобиль обязательно проверьте есть ли все необходимое в наличии:

Во время установки пневмоподвески следует четко придерживаться инструкции по монтажу устройства.

• пневматические подушки, которые заменят пружины;
• компрессор для нагнетания воздуха;
• ресивер пневмоподвески;
• датчики, которые будут контролировать давление внутри системы и высоту клиренса;
• блок управления пневмоподвески, он будет управлять и контролировать работу датчиков и системы в целом;
• манометр.

Обратите внимание, что следует четко придерживаться инструкции по монтажу устройства.
Крепления для подвески оптимально заказать у токаря, подгоняя их под «родные» для машины. Это позволит, при необходимости, опять установить старую подвеску.
Чтобы получить удовлетворение от работы при самостоятельном монтаже пневмоподвески, запомните несколько важных моментов:

• пневмобаллон должен быть максимально прочным, поскольку именно на него ложиться вес автомобиля. Также обязательно проверьте его герметичность;
• без ресивера вам не обойтись, иначе придется использовать компрессор пневмоподвески большой мощности, а это чревато большими расходами энергии;
• правильно подбирайте тип подвески.

Уход за пневмоподвеской



Передняя пневмоподвеска автомобиля


Для нормальной работы пневмоподвески необходимо регулярно проводить её обслуживание. Во время технических работ необходимо обращать внимание на такие тонкости:

Для нормальной работы пневмоподвески необходимо регулярно проводить её обслуживание.

• состояние резины баллона;
• наличие нужного зазора по всему сечению баллона в сжатом состоянии;
• внешнее состояние клапанов и амортизаторов;
• степень затяжки крепежей;
• проверка компрессора, возможно нужен его ремонт.

Как видите, пневматическая подвеска вещь достаточно нужная. Главное, правильно подобрать тип, рассчитать свои возможности, прислушаться к советам и четким указаниям инструкции по установке, и наслаждаться ездой на автомобиле.


mytopgear.ru

Subaru Impreza Хэчбэк2литра150лсавтомат › Бортжурнал › ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА. ПОДВЕДЕНИЕ ИТОГОВ.

Вот прошли уже два полных года и часть зимы, когда стартовал мой проект по внедрению на машину систему пневматической подвески. Результатом доволен и обратного пути возвращения на классическую пружинную систему, нет. Остаюсь на пневме. И на это есть причины; лучшая управляемость, постоянный клиренс, более комфортная езда, изменение высоты положения кузова, наличие постоянного воздуха на борту, пневмодомкрат, и возможность замены колеса без домкрата…
Проблем с эксплуатацией пневмоподвески не имел, не зимой ни летом, так как сразу (почти сразу) применялись только качественные компоненты, используемые в серьезной индустрии или автомобилестроении.
При начале работ была переведена на пневматику задняя ось, были несколько раз изменены конструктивные решения амортизатора и опорного сайленблока, а так же и подбор амортизаторов. Подушка была применена от кабины грузовика Скания без переделки. Передняя же ось требовала переделки, как амортизаторной стойки, так и самой подушки, взятой от той же Скании. Стойка переделана под катридж, что дало особые финансовые преимущества при замене амортизаторов. Подушка расточена под корпус амортизатора и применена система манжетов для удержания воздуха внутри подушки. Опорная верхняя часть переда переделок не имела. Так я получил машину на полной пневмоподвеске.
В дальнейшем проложена система трубчатых соединений для подключения системы управления и манометр с отводом под систему подкачки колес. На первичном этапе применялось ручное управление изменения клиренса. Сама система подразумевала прямоточное наполнение подушек воэдухом от компрессора, через четырехконтурную систему клапанов. Блок подготовки воздухом использовал от готовой штатной системы автомобиля, клапанный блок также. В начале 2012 года на свет появился проект перевода машины с пневмоподвеской на автоматическое поддержание постоянного положения кузова, что в конечном варианте и используется. Автоматический блок управления, это собственная разработка с привлечением специалистов по програмированию и электронике.

Краткое описание системы:

Пневмосистема машины состоит из пневморессор, их надо 4 шт для полной пневмоподвески и 2 шт для пневмоподвески заднего моста. Затем есть система подготовки воздуха, и это обЪединяет в себя компрессор, осушитель воздуха, электроклапан сброса воздуха, обратный клапан, система защитных клапанов по нижнему и верхнему давлению. Также в системе важную часть занимает блок клапанов для управления контурами подвески и заключает в себя 4 электроклапан в едином блоке. Есть еще и соединительные трубки, по ним и проходит очищенный воздух. Предусмотрен отвод под манометр (если это необходимо) и система быстрого соединения для подкачи колес и использования пневмодомкрата. Для ручного управления подвеской собрана не хитрая схемка из кнопок и реле. Для автоматического поддержания уровня кузова используется устройство посложнее и его внедрение несет ощутимые затраты, состоит из системы датчиков и блока обработки с силовым модулем управления.

Подбор пневмоэлементов.

Подушки.

Применяются двух типов — sleeve и silsine tip. По нашему в простонародье — сливы и бублики.
Бублики бывают одно, двух и трех секционные и как правило в автомобилестроениии применяются только на хороших дорогах (в связи с очень прогрессивной характеристикой), или как системы подресоривания легкого комерческого транспорта и подресоривание сидений водителя, или как виброгасители машин и механизмов. Кажущая простота инсталяции данного типа подушек на авто, может в конечном итоге обернуться существенными растратами по настройке подвески для более комфортного ездового результата. Могут понадобится дополнительные персональные ресивера с соединительными трубками большого диаметра и крупными фитингами, что может оказать сложности в установке. Данный тип подушек я не использую, поэтому и перейду к описанию подушек типа слива.
Подушка типа слива состоит из цилиндрического или формованного конического рукава. У подушки есть поршень и «шляпа». Работа подушки заключается по «наезжанию» на поршень с образованием складки переката. В сязи с таким типом работы характеристика подушки менее прогресивная в отношении бублика. Сливы, как правило применяют все автомобилестроители легковой и малой пассажирской техники. Как правило это надежные комфортные системы. На ум даже не приходит ни одной марки кто бы применял бублики. Подушка от кабины грузовика Скания одна из самых распостраненных, соответственно и цена на нее распостраняется в широком диапазоне от 1500 р за Кит и Тур до 15-16тр за оригинал. Подушка спроектирована под применение в системе совмещения с амортизатором и выпускается с посадочными размерами в 44 и 45мм по поршню и 12мм под шток, раздувается до 110мм и легко «встает» практически в любое авто с системой стойка (совмещеные системы пружина и амортизатор). Диапазон работы легко перекрывает стандартный ход штока амортизатора 160-180мм. Подушку легко переделать под любой шток от 12мм до 25мм и посадочный диаметр до 52мм с «легкой переделкой» и до 60мм с чуть большим обЪемом токарных работ. Данные типы переделок не предусматривают переопресовку рукава. Весовые нагрузки на одну подушку составляют примерно 700кг при рабочем давлении в 8атм. У подвески кабины Скании есть и другая подушка с другими характеристиками и другим размером рукава — 95мм, у предыдущей 80мм. На этой подушке можно рассматривать весовые нагрузки чуть превышающие 700 кг. Есть в линейке подобных подушек и маленькая подушка с диаметром рукава в 60мм, это очень хорошая подушка для машин «легковесок», но и она требует переделок, как и предыдущие, так как посадочный диаметр ее составляет 39мм. Вот эти три размера подушек типа слив достаточны для применения в проектировании пневмоподвески практически для любой легковой и легкой комерческой автомашины. Теперь о качестве — это основное, на чем не надо экономить. Если покупать Кит или Тур или другого массового производителя, хорошо бы знать о жизнедейтельности их подушек, конечно оригинал дорог, но можно за приемлимую цену найти еще и доверительного производителя из Германии, Италии или Венгрии.

Блок подготовки воздуха.

Это достаточно сложное устройство, и состоит из электроматора 12 вольт 23ампера потребления, поршневой группы, которая продолжительное время работает без смазки, осушителя, обратного клапана, клапана защиты по верхнему давлению и клапна защиты по нижнему давлению, электроклапану спуска. За основу осушителя положен принцип регенерации (я конечно читал о нем, ну в тонкости на вдавался) и всвязи с этим штатный катридж с силикогелем работает очень продолжительное время. Все устройство очень компактно и имеет возможность замены и ремонт элементов (есть ремкомплекты). Данный агрегат производит Вабко и применяется почти всеми Европейскими автопроизводителями — Мерседес, Ауди, Порше, БМВ, РР, WV… Стоимость новых блоков подготовки воздуха колеблется от 11тр до 35-40тр взависимости от автопроизводителя.

Блок клапанов. А именно Рапа.

Это система каналов в монолитном блоке, которые перекрываются пневматическими клапанами, встроенными в данный блок. Изготовлен из технополимерных пластмасс и очень устойчив к агрессивным средам, не производит конденсат (металлические подвержены производству конденсата), имеет систему соединительных резьб под фитинги и колодку с контактами. В блок встроены 5 клапанов, 4 на контура и один на подключаемый ресивер, также есть встроенный аналоговый датчик давления, который в дальнейшем будет необходим для использования в автоматике или как показатель давления в контурах при ручном управлении. Блоки существуют по трубки ф4мм, ф6мм, и совместные 4 и 6 мм. Производятся только в Германии (я не встречал ни одного аналога), используются теми же Евроавтопроизводителями, что и ранее описанные. Стоимость данного блока стоит в пределах от 10 до 18тр.

Система соединений. Это трубопроводы, фитинги, манометры (если необходимо).

Трубопроводы это полиамидные трубки, которые выдерживают высокое давление и применяются в широком спектре температур. Применяю два типаразмера с толщиной стенки в 1мм, диаметром наружного сечения в 6мм и 4 мм. Бывают еще и 5мм и 3мм, но я их не применяю. Стоимость качественных трубок от 50р за метр на ф6мм и ф4мм, все что стоит ниже по цене может оказать непредвиденные проблемы в жаркую или морозную погоду. У меня применены Немецкого или Итальянского производителя. Фитинги это важнейшая часть соединений воздухопроводов и к ней надо подходить серьезно, хотя при применении пары блокподготовки воздуха-блок клапанов, понадобится самый минимум. Фитинги бывают с накидной гайкой и цанговый быстросЪем. БыстросЪем очень удобен, но при наружном применении хорошо бы применять защитные манжеты, так как механизм может быстро выйти из строя. Стоимость хороших цанговых фитингов от 100р, и не советую брать пластик по 30-40р. Накидная гайка более надежна и не имеет специальных механизмов удержания трубки, держит сама гайка, правда надо учитывать припуск трубки, так как при демонтаже ее отрезают. В России есть фитинги для автотехники и робототехники, и те и другие приемлимы. Манометр нужен для наблюдения за давлением в системе, точности не требует, но на качество стоит обратить внимание, особенно в месте соединения к магистрали.

Ручное управление (ручное управление клапанами и компрессором) — делаем по своему желанию, оно не сложно, но навыков и познаний в электрике требует. Можно использовать кнопки стеклоподЪемников, а следить за давлением по манометру.

Автоматическое поддержание заданных уровней. — это очень сложное устройство и его изготовление заняло много времени, как на разработку, так и на его «обкатку», но применение его, как система слежения за положением кузова, считаю обоснованой и обязательной.

Можно установить на последнем этапе полного перевода машины на пневмоподвеску. Система подразумевает в себе систему определенных датчиков — датчики положения, датчик давления, датчик генератора, датчик стоп-сигнала, датчик открытия дверей, датчик открытия крышки багажника и датчик скорости. Соответственно все это коммутируется в основном блоке вместе с исполнительными устройствами — клапанами контуров, клапаном ресивера, клапаном(нами) спуска и реле управления компрессором. Питание бортовой сети подается так же на блок управления пневмоподвеской. В данной системе заложены 5 фиксированных уровней положения кузова машины, настройки амплитуд в каждом уровне и задержка на чувствительность. Отдельная установка времени задержки при появлении данных при нажатии на педаль СТОП, установка включения программы при мониторинге питания (функция контроля питания) с датчика генератора, ручные установки включения-отключения подкачки ресивера при использовании датчика давления. Существуют версии на 8-ми клапанную и 5-ти клапанную системы. Возможны несколько вариантов для базовой версии и версии с полным набором функций. В своем проекте я использовал датчики положения уровня кузова от автомобиля БМВ и они прекрасно прижились в системе, но можно использовать и другие аналоговые датчики с питанием в 5 вольт и выходом по напряжению (не исключено и использование аналоговых датчиков давления), достаточно понимать, что это очень важный элемент и к выбору подойти серьезно, в особенности к контактным группам датчиков, так как они стоят внизу кузова машины и как правило работают очень часто в грязи и пыли.

Корпуса данных датчиком должны быть спроектированы именно для работы в этих условиях.

Настройка и подключения не требуют супер-специалистов и может производится самим владельцем. Для подстройки параметров есть дисплей управления с кнопками, а для управления уровнями есть небольшой сегмент и энкодер, для которых не сложно найти место в машине.

Вот примерно все компоненты пневмоподвески, которые можно установить на автомобиль.

www.drive2.ru

разбираемся со всеми трудностями — DRIVE2

Всем привет!
Стал я вот интересоваться пневмой для своего Рекорда, как, что да почему?
И вот попал на очень любопытную статейку, представляю ее вашему вниманию:

Пневматическая подвеска для автомобиля – это подвеска, с помощью которой можно регулировать высоту кузова относительно дороги, изменять клиренс для поездок по бездорожью.

Что такое пневмоподвеска?

Пневмоподвеска используется для грузовиков и различных прицепов. Такая подвеска применяется также и на автомобилях бизнес-класса. Она может быть основой уже имеющихся аналогичных подвесок. Основным назначением этого приспособления есть обеспечение более высокой безопасности на дороге и комфорта при передвижении. Некоторые автомобили бизнес-класса оснащены пневмоэлементами в основе адаптивной подвески.
Пневмоподвески можно разделить на три основных типа. Это одноконтурные подвески, двухконтурные и четырёхконтурные. Пневматическая подвеска часто входит в уже готовую комплектацию автомобиля, и так же может устанавливаться самостоятельно. Если Вы устанавливаете подвеску самостоятельно, у вас будет возможность регулирования вручную высоты кузова.
В чём же различие всех трёх типов:
1. Одноконтурная подвеска предназначена для одной оси машины (задней или передней). Одноконтурная подвеска часто устанавливается на грузовики, где делается акцент на регулировании задней оси автомобиля, в зависимости от загруженности кузова.
2. Двухконтурная пневматическая подвеска может устанавливаться на две оси и на одну. Это позволяет производить регулирование двух осей. Но если двухконтурную подвеску поставить только на одну ось, то можно производить независимую регулировку каждого колеса.
3. Четырёхконтурная пневмоподвеска — это сложная система. В этом режиме можно регулировать все четыре колеса, осуществляется система подпора. Такая пневмосистема управляется с помощью электронного блока. Регулирование давления опоры осуществляется при содействии специальных датчиков.

Основа конструкции пневмоподвески состоит из блока управления, специальных датчиков, компрессора для подачи воздуха, ресивера, пневматических элементов для каждого колеса и блока управления. При автоматической работе подвески, высота кузова регулируется в зависимости от скорости, наклона и т.д. Работа автоматической и ручной регулировки несколько отличается. Но в целом, принцип и назначение имеет одинаковый смысл.

На каких машинах встречается с завода?
Интересно знать, что одним из первых автомобилей, который оснастили пневмоподвеской, был Citroen DS в 1955 году. И представьте себе, в первые же дни, эта модель автомобиля получила огромное количество заявок, третья часть которых была сделана буквально в течении первого часа.
Серийный выпуск автомобиля Citroen DS был первым, в который включалась пневмополвеска. Сегодня, также, продолжается выпуск машин этой марки с такой комплектацией, также и таких автомобилей, как Toyota, Mercedes и др. Пневматическую подвеску лучше использовать вместе со штатной подвеской. Она как бы будет брать на себя часть нагрузки, работая как вспомогательный элемент.

Чтобы можно было регулировать высоту кузова относительно дорожной полосы, можно установить пневмоподвеску и использовать вместе со штатной подвеской. Автомобили, которые предназначены для перевозки различных грузов, с большими кузовами и прицепами среднего размера, выпускаются с уже встроенной пневматической системой. Например, такие, как Merсedes, Renault Master и др. Также различные модели самосвалов, крупногабаритных грузовиков для перевозки больших грузов. В таких типах автомобилей пневматическая система обязательна. Она облегчает передвижение автомобиля и делает езду более лёгкой и комфортной.
На какие машины можно установить самому?
Как самостоятельно сделать пневмоподвеску и на какие модели машин можно её установить? На практике, изготовление не имеет особенных сложностей. Вопреки бытующему мнению о ненадёжности такой установки, этот процесс вполне эффективен и реально осуществим.

Можно самостоятельно сконструировать и установить пневмоподвеску для автомобиля ВАЗ. Следует учесть кое-какие важные моменты. Наиболее сложный момент при изготовлении подвески для ВАЗ — это замена амортизаторов на пневматические подушки. Лучше использовать оригинальный корпус стоек для опоры. Нужно учитывать особенности конкретной модели ВАЗ и тип пневматических используемых баллонов.
Для конструирования пневматической подвески для автомобиля ВАЗ потребуется набор определённых деталей и механизмов. Не стоит беспокоиться. В этом процессе нет никаких сложностей.
Что для этого нужно:
1. Компрессор.
2. Набор 4-х пневматических подушек. При подборе подушек, могут использоваться конкретные модели специально для ВАЗ, а также могу быть и другие, подходящие из других моделей авто.
3. Ресивер для закачки воздуха. Он должен быть цилиндрической формы для ВАЗ седан. Для хэтчбеков ресивер имеет форму запаски.
4. Потребуется 4 шт. электромагнитных клапанов.
5. Соединительные трубки.
6. Два манометра.

Непосредственно в процессе изготовления, возможно, нужно будет покупать другие сопутствующие детали, провода, крепления и т.д. Примерная стоимость всех элементов в целом будет от 800 до 1200 долларов. Это зависит от индивидуальных параметров конструкции и модели автомобиля.

Преимущества и недостатки
Как и любое устройство, пневмоподвеска тоже имеет недостатки и достоинства. Одним из преимуществ наличия пневмосистемы является отсутствие шума и плавность хода автомобиля. Большой плюс, это автоматическая регулировка клиренса и жёсткости стоек в процессе движения. Эти качества присущи заводским системам установки. Относительно четырёхконтурной пневматической системы — ручная установка, при такой модели с автоматическим управлением вообще не применяется. Потому что это очень сложный и затратный процесс для самостоятельного выполнения.

Недостатком является маленькая вероятность успешного ремонта. Например, пневматические стойки, выходя из строя, уже не подлежат ремонту. Нужна только замена деталей.

Стоимость комплекта и самой установки

Если говорить о стоимости пневматической системы, то она различна. Зависит от типа (одноконтурная, двухконтурная, четырёхконтурная). А также цена зависит от фирмы производителя и поставщика. В ценовом диапазоне в Украине стоимость пневматических элементов и комплектов может быть от 4 000 до 25 000 грн. Зависит опять же от типа модели. Стоимость установки зависит от потребностей. В среднем она может быть от 2500 до 10 000 грн. Это зависит от ваших целей и индивидуальных пожеланий. Перед тем как приступать к установке, нужно чётко и детально объяснить мастеру все нюансы. Потому что каждая доработка, это дополнительная цена. Далеко не всегда нужно покупать полностью все детали для сборки комплекта. Для этого желательно получить консультацию специалиста в этой области. После этого уже суммировать всю стоимость установки и сопутствующих элементов рабочего процесса.

Вот такая вот штукенция.
Статья взята с сайта ukrautoportal.com/

Всем добра!

www.drive2.ru
