плюсы и минусы пневмоподвески автомобиля, схема, управление и устройство

1740 Просмотров

Пневматическая подвеска – небезызвестная разновидность подвески автомобиля, главная особенность которой сводится к возможности принудительно регулировать клиренс транспортного средства, то есть дорожный просвет посредством специальных упругих элементов. Система имеет достаточно сложное устройство и работает в сочетании с многочисленными датчиками. Например, датчик положения кузова будет указывать контроллеру на то, сколько нужно накачивать тот или иной вакуумный баллон.

Такое устройство пневмоподвески позволяет добиться максимально ровного положения транспорта относительно почвы.

Примечательно, что впервые пневматическая подвеска была запатентована еще в начале прошлого века, первую удачную версию удалось воплотить в реальность только под конец двадцатого столетия.

Сегодня она применяется не только в легковых авто, но и в грузовиках, полуприцепах и другой технике разных классов.

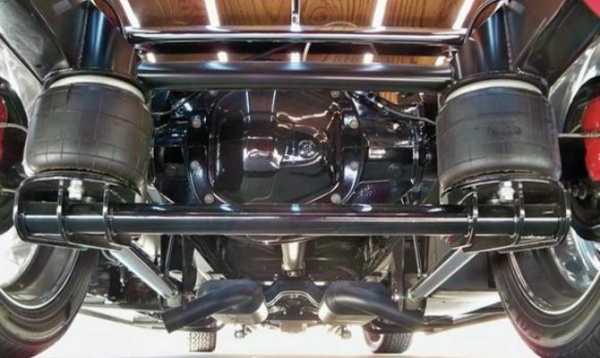

Как устроена

Пневматическая подвеска работает благодаря воздуху и специальному регулируемому элементу, который располагается сугубо внутри баллона и называется пневморессорой. Отдельно устанавливается датчик, который контролирует уровень давления и количество воздуха внутри каждого упругого элемента. Система управления нужна для обеспечения контроля работы всей системы в целом. Для этого приходится использовать большое количество датчиков, электроники, клапанов и модулей, применяемых для подачи воздуха.

Компрессор запитывается от электросети автомобиля, и именно с его помощью происходит накачивание всех пневматических баллонов. Многие современные системы дополнительно комплектуются рессиверами для облегчения управления, так как он нужен для резервного хранения воздуха. В итоге удается минимизировать нагрузку, которая приходится на компрессор.

Стоит отметить, что пневматический тип подвески любого современного автомобиля включает в себя корпус, штатную направляющую, резиновую манжету и один поршень.

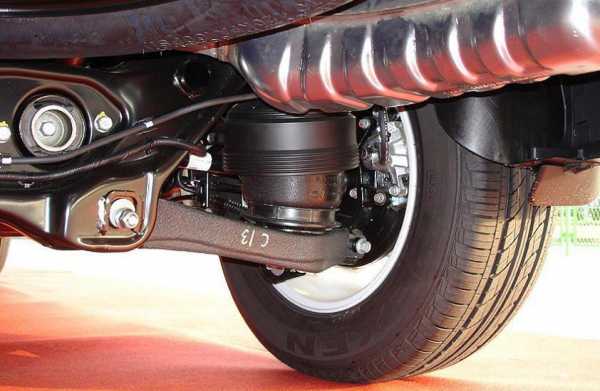

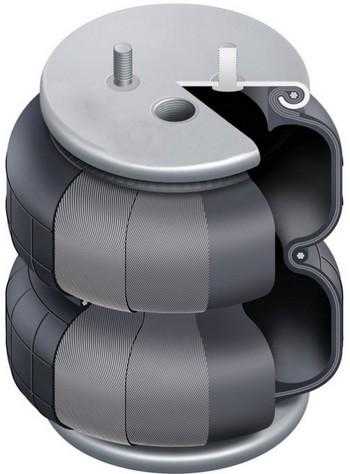

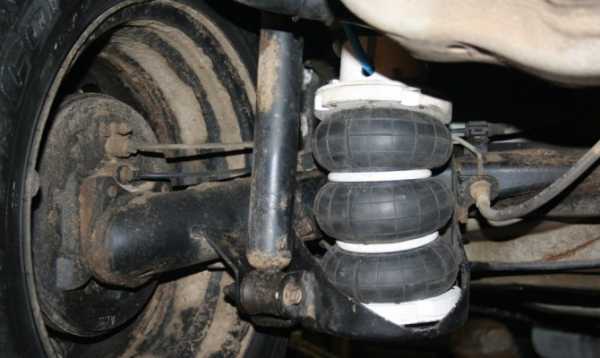

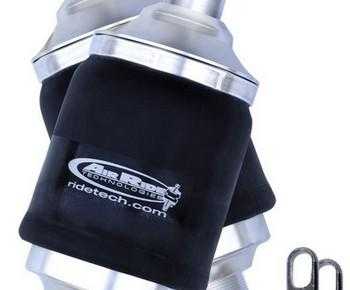

Примечательно, что баллон может иметь встроенный амортизатор, а может и нет. В ряде случаев он устанавливается отдельно.

В качестве сырьевого материала для изготовления манжеты применяют эластомер. По сути это усиленная резина, которая обладает высокими техническими характеристиками. Такое решение существенно продлевает эксплуатационный срок конструкции.

Во многих современных типах подвески часто используют электронные датчики и герметичные клапаны давления внутри баллонов. Пневматическая подвеска любого автомобиля не является какой-то особенной системой. В большинстве случаев ее интегрируют в уже привычные всем конструкции подвесок, добавляя необходимые датчики для корректной работы пневмоподвески.

Какой может быть

Устройство подвесок может быть разным. Например, одноконтурные виды применяются зачастую в грузовых автомобилях и тягачах. Монтируется подвеска строго на одну ось, чаще всего именно на заднюю. Это дает возможность регулировать жесткость срабатывания в зависимости от загруженности автомобиля. Количество датчиков здесь минимально.

Устройство двухконтурных пневмоподвесок таково, что они могут устанавливаться на одну ось и на обе соответственно. Если же данная конструкция будет установлена на одной оси, то это дает возможность сразу регулировать положение двух колес. Такое расположение на практике встречается довольно часто. Если подвеска такого типа устанавливается на две оси, то работает она как две независимые системы. Управление не требует использования большого количества датчиков, благодаря чему обслуживание подвески автомобиля упрощается.

Четырехконтурная пневмоподвеска автомобиля устроена и работает по самой сложной схеме. Она такова, что каждое колесо, а точнее его работа регулируется в индивидуальном порядке. Плюсы такой конструкции очевидны, но имеют место и минусы. Система работает совместно с электронным независимым блоком управления, который при помощи ряда датчиков считывает информацию с каждого баллона. Такая подвеска автомобиля очень долговечна, если ее своевременно обслуживать.

Достоинства и существенные недостатки

Плюсы пневпомодвески очевидны, например, машина всегда сохраняет максимальную плавность хода. Минусы тоже присутствуют, например, довольно высокая стоимость обслуживания и ремонта. Схема работы конструкции понятна многим, но вот когда возникает надобность отремонтировать или заменить какой-либо упругий элемент, нужно быть готовым к большим финансовым вложениям. Манжеты стоят довольно дорого, а при их интенсивной эксплуатации в пределах нашей страны они быстро выходят из строя. Если использовать авто при низких температурах, то рабочий ресурс конструкции существенно сократится. Едкие дорожные реагенты также могут негативно отразиться на сроке службы такой системы.

Самостоятельно ремонтировать отдельные узлы такого вида подвесок нельзя, так как для этого придется использовать специальное оборудование, стоимость которого довольно велика.

Дабы оградить себя от лишних затрат, нужно своевременно посещать автосервисы для проведения диагностических работ. На практике можно быть уверенным, что эта подвеска будет лучше обычной рычажной, но, если покупаете старое авто, нужно удостовериться в состоянии этого узла.

Подведем итоги

Как видите, пневматическая подвеска – это не новейшее изобретение, а уже многим знакомая технология, которая довольно трудна в эксплуатации. Схема устройства достаточно сложная, особенно, если речь идет про современные автомобили. Стоимость ремонта и планового обслуживания велика и это главный недостаток, который всегда приходится брать во внимание. В остальном это очень практичная система, которая не требует к себе особого внимания. Все что нужно, время от времени проверять работоспособность датчиков, компрессора и других составляющих, обеспечивающих правильную работу подвески.

portalmashin.ru

Пневматическая подвеска - 27 Ноября 2014 - АвтоБлог

История создания пневматической подвески

   Уже в середине прошлого века делались отдельные попытки использовать пневматические упругие элементы. В 1847 г., т.е. за 41 год до того, как фирмой Данлоп была спроектирована первая пневматическая подвеска для автомобиля, был пущен в эксплуатацию вагон конной железной дороги, оборудованный пневматическими упругими элементами.

   В 1896-1900 гг. на ряде легковых и грузовых автомобилях в комбинации с листовой рессорой в первые применен пневматический амортизатор-буфер одностороннего действия (на рисунке).

   Меняя давление внутри резино-кордовой оболочки 1 в соответствии с необходимой грузоподъемностью буфера, которая в различных моделях колебалась от 300 до 800 кг, можно было компенсировать значительные колебания нагрузки. В дальнейшем листовые рессоры были полностью заменены пневматическими упругими элементами. Первые конструкции таких подвесок были запатентованы в 1906 г. В 1909 г. на автомобильной выставке в г.Олимпии демонстрировался автомобиль Коуэй (рис. 1.), оборудованный только пневматическими рессорами.

Рис. 1. Первый автомобиль, который оборудован пневматическими рессорами

   Однако глубокие исследования пневматической подвески были начаты только в конце 20-х годов ХХ в. В 1925 г. французская фирма Мессье на автомобиле «Сан рессор» применила подвеску, которая явилась прототипом современной пневматической подвески с гидравлической компенсацией.

   Уже на первом этапе развития пневматической подвески возникла необходимость создания износостойкого уплотнения между подвижными частями упругого элемента. В результате были созданы новые типы пневматических рессор, в которых используется в качестве упругого элемента газонаполненная резино-кордовая оболочка.

   Долговечность применявшихся на этом этапе резино-кордовых оболочек уступала долговечности стальных рессор из-за недостаточной выносливости, а также масло- и влагостойкости хлопчатобумажного корда. Поэтому пневматическая подвеска в то время не получила широкого распространения на автомобилях.

   Применение синтетических волокон решило проблему долговечности пневматических упругих элементов. Вследствие неуклонного роста требований к подвески началось широкое применение этих элементов в подвеске автомобилей и в первую очередь в подвеске автобусов.

   Дальнейшее развитие резино-кордовых оболочек привело к созданию упругих элементов диафрагменного типа, что облегчило установку пневматической подвески на легковых автомобилях. С начала 1958 г. пневматическая подвеска устанавливается за дополнительную плату на всех основных моделях легковых автомобилей компаний Дженерал Моторс, Форд Моторс и Америкен Моторс. Легковые автомобили с пневматической подвеской в 1958 г. составляли 2-5 % от общего количества выпускаемых дешевых моделей и 12% - дорогих.

  Говоря об истории создания пневмоподвесок, хочется отметить, что первым автомобилем с такой подвеской был легендарный француз «Ситроен ДС-19» (рис 2). Серийное производство этого авто началось еще в 1955 году. Его уникальность на тот момент заключалась в том, что на всех колесах были установлены поршневые регулируемые пневморессоры. Примечательно, что и в настоящее время автомобили «Ситроен» успешно выпускаются с подобными пневморессорами.

Рис. 2. «Ситроен ДС-19»

   Пневматическая подвеска автомобиля – это разновидность подвески, при помощи которой имеется возможность регулировки клиренса (высоты кузова относительно дорожного полотна). В настоящее время пневматическая подвеска довольно широко применяется на грузовиках и полуприцепах. Легковые автомобили также оборудуются пневмоподвеской, однако это касается в большей степени машин бизнес-класса. Стоит отметить, что пневматическая подвеска не относиться к какому – то отдельному виду автомобильной подвески. Она может быть создана уже из имеющихся конструкций. Основным предназначением пневмоподвески является обеспечение более высокого уровня безопасности и комфорта при вождении.

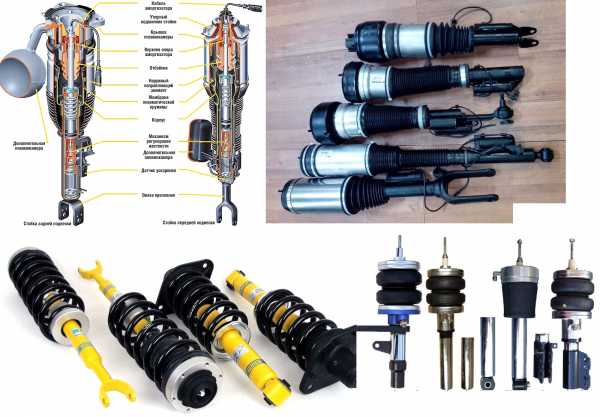

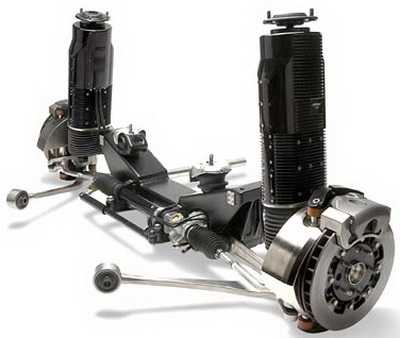

Рис. 3. Задняя и передняя стойки подвески

   Автомобиль в России в первую очередь средство передвижения, как по дорогам, так и по бездорожью. Причем зачастую сложно понять, где начинаются первые и заканчиваются вторые. Отсюда и повышенный интерес к такой характеристике как клиренс автомобиля. Клиренс — это ничто иное, как просвет между дорожным покрытием, и самой нижней частью автомобиля.

   Общих стандартов не существует, но есть усредненные величины, для легковых, семейных автомобилей, и для внедорожников, которые отображают величину клиренса (расстояния от переднего бампера до асфальта):

  • у внедорожников от 18 до 35 см;
  • у легковых авто от 13 до 20 см.



Разновидности пневматических подвесок

   Можно выделить три основных типа пневмоподвески: одно-, двух- и четырехконтурная. Также следует отметить, что пневмоподвеска может входить в комплектацию автомобиля, а может устанавливаться и самостоятельно. При самостоятельной установке наиболее часто пневмоподвеска позволяет лишь изменять высоту кузова в ручном режиме.

   ● Одноконтурная система устанавливается только на одну ось автомобиля. Это может быть как передняя, так и задняя ось. В штатном исполнении одноконтурной системой наиболее часто комплектуются грузовые автомобили и седельные тягачи. В данном случае имеется возможность регулировки жесткости задней оси в зависимости от загрузки автомобиля.

   ● Двухконтурная система пневмоподвески может быть установлена как на одну ось, так и на две. В случае с установкой на одну ось, осуществляется независимое регулирование колес. Если двухконтурная система осуществляет управление двумя осями, то это аналогично двум одноконтурным системам.

   ● Четырехконтурная система является наиболее сложной, но и наиболее функциональной. В такой системе осуществляется регулировка пневмоподпора каждого колеса. В четырехконтурных система, как правило, применяется электронный блок управления, который в совокупности с датчиками осуществляет автоматическую регулировку давления в пневмоэлементах.

Устройство пневмоподвески

Пневматическая подвеска состоит из:

  • передних и задних пневматических амортизационных стоек
  • компрессора
  • ресивера
  • блока управления и датчиков, информирующих блок управления о скорости движения, нагрузке автомобиля и угле поворота рулевого колеса.

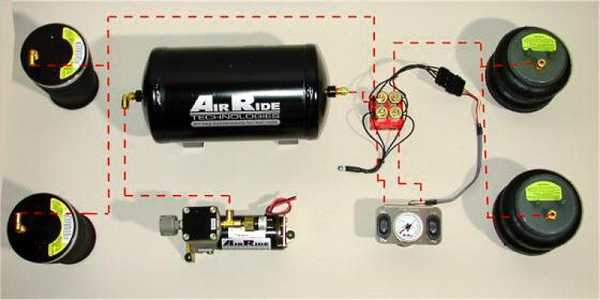

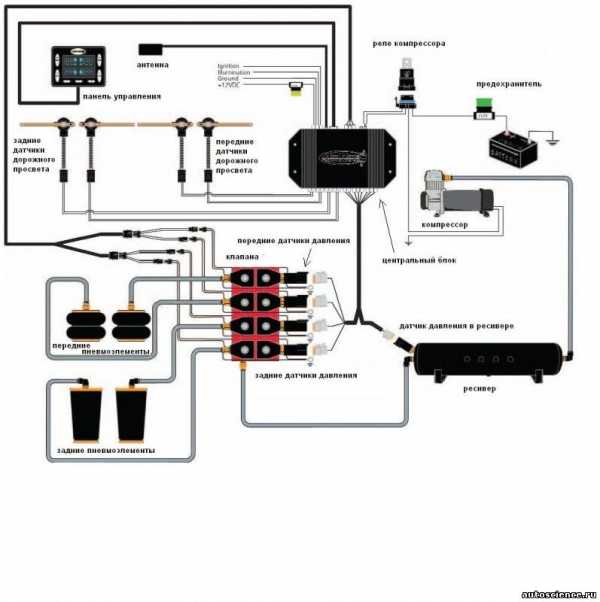

Рис. 4. Устройство пневматической подвески:

1-блок управления подвеской; 2-блок управления двигателем; 3,6-задняя стойка с пневмоэлементом; 4-правый задний датчик положения кузова; 5-компрессор пневмоподвески; 7-датчик ускорения кузова; 8,13-датчик ускорения колеса; 9-левый задний датчик положения кузова; 10-ресивер; 11-левый передний датчик положения кузова; 12,16-передняя стойка с пневмоэлементом; 14-правый передний датчик положения кузова; 15-блок управления АБС.



Из основных элементов подвески можно выделить:

  • упругие пневматические элементы (по одному элементу на колесо)

   Это главный элемент пневмоподвески, который поддерживает кузов автомобиля на определенном уровне (высоте). Достигается это благодаря изменениям давления, а также увеличению или снижению объема воздуха внутри упругого элемента.

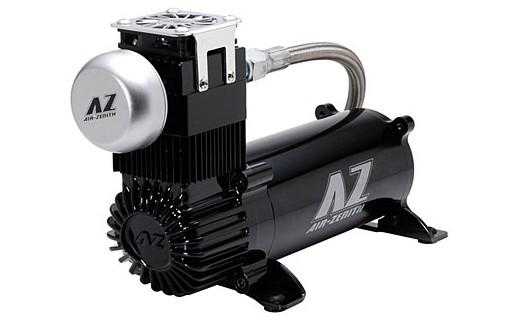

  • компрессор для подачи сжатого воздуха

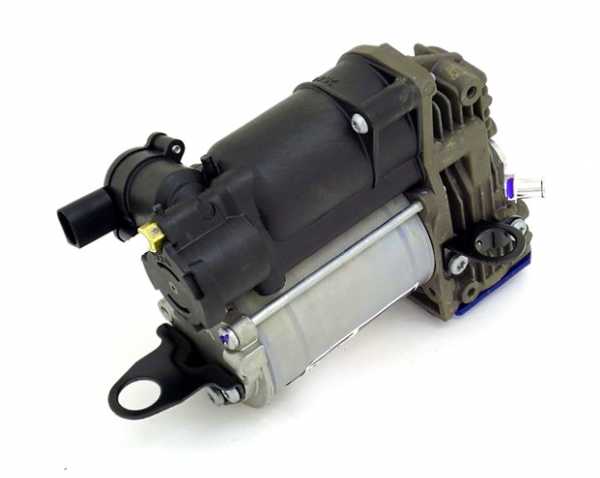

   Также играет немаловажную роль в работе пневматической подвески. Он питает все упругие элементы воздухом. За счет работы компрессора можно регулировать высоту кузова и жесткость подвески.

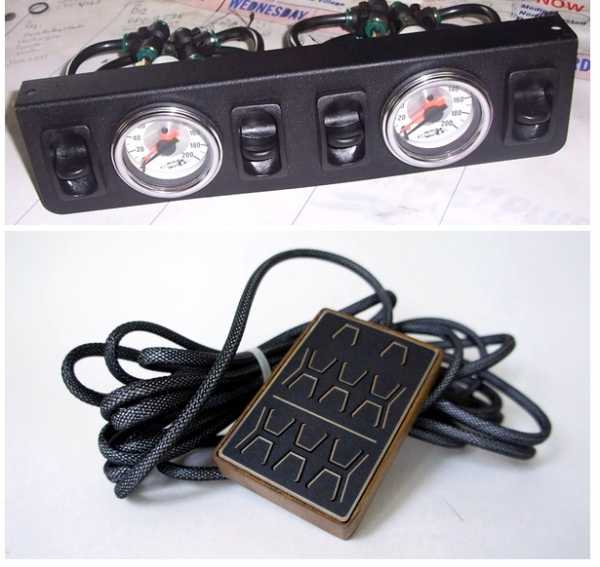

  • блок и датчики управления подвеской

   Это еще одни важные элементы пневматической подвески, которые управляют ее работой. Принцип управления заключается в том, что выходные датчики посылают электрические сигналы на блок управления. В тоже время сигнал поступает и от систем курсовой устойчивости. За счет этого автомобиль ведет себя на дороге спокойно, с меньшим креном на поворотах и уменьшением вероятности заноса.

   Сама же система управления имеет еще несколько исполнительных устройств, таких как клапаны для создания давления, выпускной клапан, клапан переключения (для поддержания давления в ресивере) и реле, которое включает сам компрессор. Все перечисленные клапаны расположены в специальном блоке, который предназначен для обработки сигналов датчиков и осуществления автоматической или ручной регулировки подвески.

  • воздушные магистрали

   Являются соединяющими элементами всей системы пневматической подвески. То есть каждая магистраль соединяет определенную часть элементов, что в результате приводит к соединению всех рабочих узлов в единую пневмосистему.

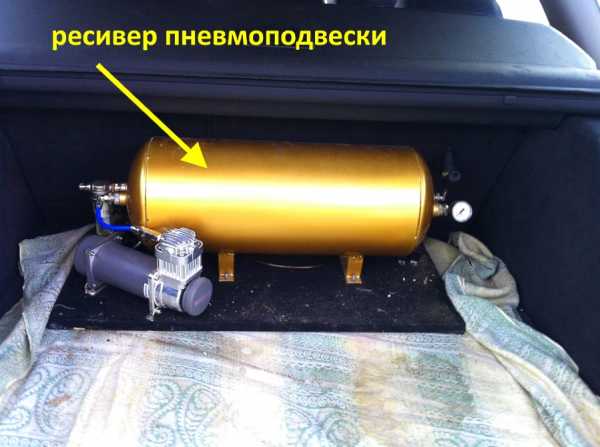

  • ресивер (воздушный)

   Элемент пневмоподвески регулирующий клиренс. Причем регулировка возможна и без участия компрессора, но только в малых пределах.

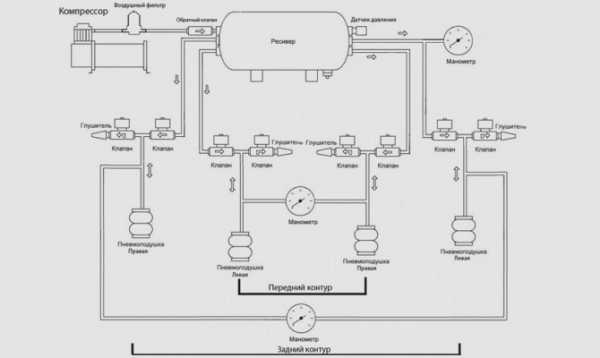

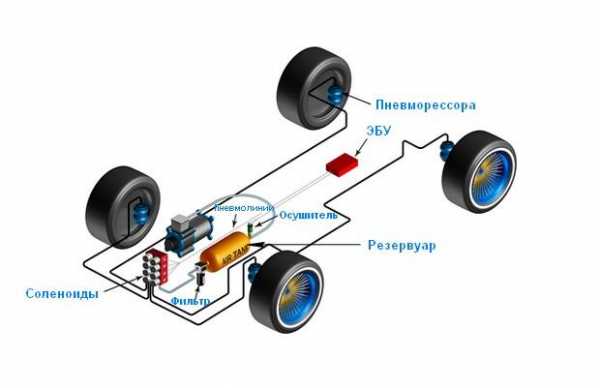

            Рис. 5. Схема основных элементов подвески.

Принцип работы пневмоподвески

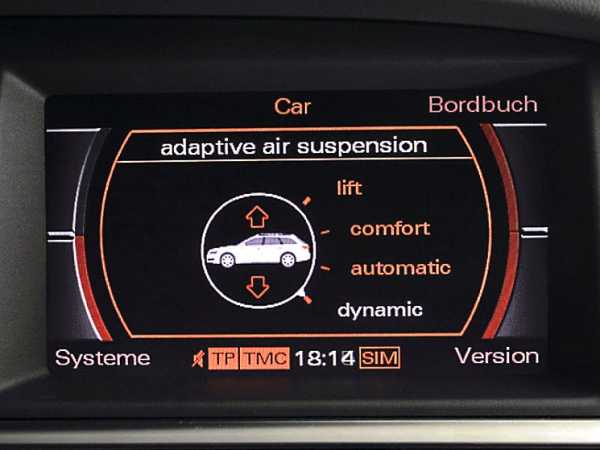

Пневмоподвеска позволяет регулировать высоту кузова в ручном и автоматическом режиме. В ручном режиме водитель имеет возможность самостоятельно увеличивать или уменьшать дорожный просвет автомобиля. А если в конструкции подвески имеются пневматические амортизаторные стойки, то в этом случае также имеется возможность регулировки жесткости подвески.

В пневматической подвеске реализовано, как правило, три алгоритма управления:

  • автоматическое поддержание уровня кузова;
  • принудительное изменение уровня кузова;
  • автоматическое изменение уровня кузова в зависимости от скорости движения.

   Автоматическое поддержание определенного уровня кузова в пневматической подвеске осуществляется независимо от степени загруженности автомобиля. Датчики уровня кузова постоянно измеряют расстояние от колес до кузова. Результаты измерений сравниваются с заданной величиной. При расхождении показаний электронный блок управления задействует необходимые исполнительные устройства: клапаны упругих элементов для подъема, выпускной клапан для опускания подвески.

   Принудительное изменение высоты кузова обычно предусматривает три уровня: номинальный, повышенный и пониженный. Номинальный уровень используется для передвижения по обычным дорогам со скоростью до 100 км/ч. Пониженный уровень применяется для высокоскоростного движения. Повышенный уровень нужен для передвижения вне дорог и реализуется на скорости до 40 км/ч. Уровни кузова устанавливаются водителем с помощью переключателя. В конструкции пневмоподвески больших внедорожников предусмотрен дополнительный уровень для посадки пассажиров и погрузки багажа, который реализуется на неподвижном автомобиле.

   Автоматическое изменение уровня кузова в зависимости от скорости обеспечивает устойчивость автомобиля в движении. При увеличении скорости программа управления подвеской переводит уровень кузова последовательно от повышенного к номинальному и далее, с ростом скорости, к пониженному. При снижении скорости система переводит положение кузова из пониженного в номинальное.

   Применение амортизаторов с регулируемой степенью демпфирования значительно расширяет характеристики пневматической подвески, позволяя помимо высоты кузова изменять жесткость подвески в зависимости от условий движения.



Пневмоподвеска: плюсы и минусы

   Как и любая другая система, пневмоподвеска имеет свои достоинства и недостатки. Основным достоинством пневматической подвески является высокая плавность хода автомобиля и отсутствие каких-либо шумов, так как в качестве упругого элемента используется сжатый воздух. Однако в зависимости от предназначения автомобиля, пневмоподвеска может быть и, напротив, – жесткой.

   К достоинствам также можно отнести автоматическое регулирование клиренса и жесткости отдельных стоек в движении. Однако это относится лишь к заводским исполнениям адаптивных подвесок. Самостоятельная установка четырехконтурной пневмоподвески с автоматическим управлением очень сложна и затратна, поэтому такая практика не применяется.

   К недостаткам можно отнести очень плохую ремонтопригодность элементов пневмоподвески. Так, например, пневматические стойки абсолютно неремонтопригодны и при выходе из строя подлежат только замене. Также стоит отметить, что на ресурс пневмоподвески весьма негативно влияют отрицательные температуры и дорожные реагенты.

Список источников:

  1. Г.О. Равкин  «Пневматическая подвеска автомобиля» 1962 г.
  2. http://arnott-moscow.ru/Stati/2-Istorija-sozdanija-i-primenenija-pnevmopodveski.html
  3. http://autoustroistvo.ru/hodovaya-chast/pnevmaticheskaya-podveska/
  4. http://avto-gurman.ru/ustroystvo-avtomobilya/195-pnevmaticheskaya-podveska-avtomobilya.html#title2
  5. http://carakoom.com/blog11622.html
  6. http://systemsauto.ru/pendant/air_suspension.html
  7. http://ustroistvo-avtomobilya.ru/podveska/pnevmaticheskaya-podveska/

www.autoscience.ru

Типы подвесок автомобилей, устройство пневмоподвески

Те детали, механизмы и узлы, которые соединяют колеса с корпусом автомашины, называются подвеской. Надо ли говорить, что за долгое время развития и совершенствования автомобиля было изобретено и применено на практике большое количество различных способов соединения колес с корпусом. Все эти виды подвесок автомобилей различаются по виду связи между колесами, по используемому амортизирующему элементу и т.д. У каждой из них свои достоинства и недостатки, их лучше знать, чтобы полностью реализовать возможности своего авто.

О роли подвески при движении

Кроме уже обозначенной задачи по соединению колес с рамой автомобиля, подвеска решает еще и дополнительные задачи. Одна из них – снижение динамических нагрузок на кузов машины. Вибрация, тряска, удары – наверняка всем знакомы эти неприятные ощущения, возникающие при движении по кочкам или неровной дороге. Их устранение или, по крайней мере, минимизация воздействия – одна из задач, для решения которой предназначена подвеска.

Немаловажную роль играет подвеска и в режиме движения машины. От нее во многом зависит скорость и управляемость. Если она «мягкая», т.е. обеспечивает для колеса постоянный контакт с дорогой, то это позволяет осуществить лучшее торможение и разгон, но излишняя мягкость приводит к сильным кренам в поворотах и ухудшению устойчивости автомобиля.
«Жесткая» подвеска, не дающая колесам гулять из стороны в сторону, создает хороший контакт с дорогой и не позволяет машине крениться в поворотах, давая возможность прохождения поворотов с повышенной скоростью.

Все вышесказанное не охватывает всех аспектов работы подвески. Некоторые ее виды имеют преимущества в отдельных режимах движения, то в других случаях это может уже считаться недостатком. Так, подвеска, наилучшим образом работающая на бездорожье и обеспечивающая отличную проходимость, не может позволить автомобилю двигаться с высокой скоростью по хорошему покрытию.

Что входит в подвеску

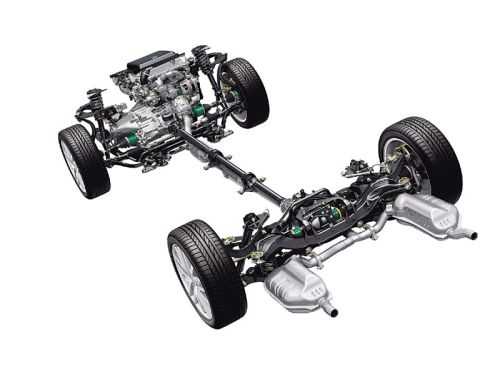

Несмотря на многообразие подвесок, в их конструкции используют схожие по назначению узлы и детали. Некоторые из них кратко представлены ниже:

  • обеспечивающие упругость. К ним относятся рессоры, пружины и торсионы;
  • направляющие, определяющие перемещение колес, их связь с автомобилем и передачу боковых сил и моментов. В качестве таких деталей выступают рычаги: сдвоенные, поперечной и продольной устойчивости;
  • гасящие, противодействующие элементам упругости и устраняющие их колебания. Для этого используют амортизаторы;
  • элементы стабилизации, служащие для распределения боковой нагрузки в поворотах и уменьшения крена автомобиля. С подобными задачами справляются штанги с элементами крепления к кузову.

Основные типы подвесок автомобиля

Здесь сразу необходимо отметить, что существующие типы подвесок, используемые на самых разных транспортных средствах, можно классифицировать по нескольким признакам, но для современных легковых автомобилей общепринятым является разделение на зависимые и независимые.

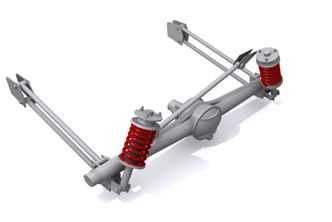

Зависимая подвеска

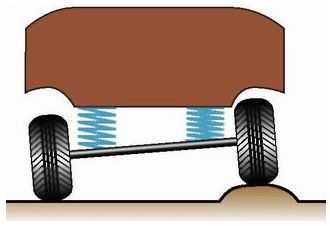

Она подразумевает жесткую связь между колесами. Исторически это был первый созданный тип подвески. По сути дела, она недалеко ушла от конструкции телег, когда два колеса соединялись между собой осью. Как выглядит такая подвеска, понятно из рисунка

В данном случае видно, что положение одного колеса сказывается на другом. Так, при наезде правого колеса на препятствие, изменяется положение левого, оно наклоняется влево, при этом колесо располагается под углом к поверхности, что несколько уменьшает пятно сцепления с дорогой. Такой тип подвески был характерен для автомобилей на заре их становления. Сейчас, если используется, то обычно в качестве заднего моста и на машинах повышенной проходимости.

Такая подвеска обычно бывает рессорная или пружинная. В первой из упомянутых как упругий элемент используется рессора, которая крепится к балке моста, а своими концами к раме или корпусу автомобиля. Другим типом зависимой подвески является пружинная, в которой упругим элементом служит пружина. Как выглядят рессорная (1) и пружинная (2) подвески, хорошо видно на приведенных рисунках.


Несмотря на то, что зависимая подвеска изобретена давно и считается устаревшей, она применяется до сих пор, в первую очередь на грузовых машинах и, как уже упоминалось, на внедорожниках. Ее несомненным достоинством является простота конструкции и надежность, особенно это актуально для джипов. Что пружинная, что рессорная подвески для любых автомобилей обеспечивают:

  1. постоянный клиренс, а это в условиях бездорожья является огромным плюсом и служит дополнительным фактором повышения проходимости;
  2. постоянную ширину колеи;
  3. большую артикуляцию. Под артикуляцией понимается ход переднего колеса относительно заднего, при котором заднее колесо полностью теряет контакт с дорогой (см. фото ниже). Чем позже это происходит, т.е. чем это расстояние (артикуляция) больше, тем это лучше при движении по плохой дороге;
  4. надежность, устойчивость к повреждениям;
  5. дешевизну эксплуатации;
  6. возможность проведения эффективного внедорожного тюнинга.


Из приведенных достоинств зависимой подвески, рессорная она или пружинная, следует однозначный вывод, что она прекрасно работает на бездорожье. Однако общая картина становится не такой благостной, когда бездорожье кончается, и автомобиль начинает двигаться по асфальту. В этом случае те виды недостатков, которые были безразличны на плохой дороге, становятся очевидными:

  • не самая лучшая управляемость из-за значительных подрессоренных масс при высоких скоростях движения;
  • плохая курсовая устойчивость;
  • недостаточный комфорт для легковых автомобилей.

Независимая подвеска

Это совсем другой вариант подвески, ничего общего не имеющий с уже рассмотренной зависимой. При такой конструкции между колесами нет жесткой связи. Как схематично это выглядит, можно понять из приведенного ниже рисунка

Фактически, такая подвеска означает, что колесо (каждое) крепится к кузову автомобиля отдельно и при колебании одного колеса эти изменения не передаются на другое, благодаря чему крен кузова уменьшается и повышается устойчивость. Вариантов, как такое сделать, существует множество, но все их можно разделить на основные типы: рычажные и свечные.


К последним относятся подвески МакФерсона, к первым:

  1. двухрычажные;
  2. поперечнорычажные;
  3. косорычажные;
  4. продольнорычажные.

Наиболее распространены подвеска МакФерсона и поперечнорычажная. Причиной этого являются те преимущества, которые они обеспечивают для легковых автомобилей:

  • хорошая управляемость;
  • хорошая обратная связь при рулении;
  • высокий уровень комфорта;
  • малые крены;
  • высокая скорость движения.

Комбинированная подвеска

Она представляет собой комбинацию двух уже описанных подвесок. Спереди ставится независимая подвеска автомобиля, сзади мост (зависимая). Является в какой-то мере компромиссом, позволяя достаточно комфортно передвигаться по асфальту, но в то же время без особых трудностей преодолевать незначительное бездорожье.

Такая комбинация хорошо подходит для кроссоверов и паркетников, обеспечивая возможность свободно двигаться по городу и заезжать в лес на пикник или проехать немного по проселочным дорогам. По своим возможностям получается нечто среднее, но для большинства обеспечивающие приемлемые условия движения.

Другие типы подвесок

Описанными выше типами подвесок далеко не исчерпывается их многообразие. Есть еще и другие, которых следует обязательно коснуться.

Торсионная

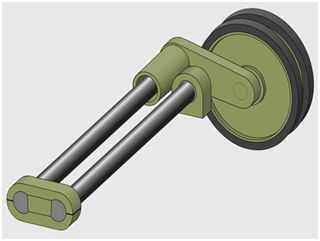

Торсионная подвеска основана на работе специального элемента – торсиона, представляющего собой металлический вал, работающий на скручивание при возникновении нагрузки. Как это происходит, должно быть понятно из приведенного рисунка. Один конец вала жестко закреплен на основании, на другой его конец прикладывается момент силы. Под действием этого момента вал скручивается. Если один конец торсиона прикрепить к колесу, а противоположный жестко к кузову автомобиля, то между ними будет образована упругая связь.

Конструктивно торсионная подвеска может быть выполнена:

  1. на двойных поперечных рычагах;
  2. на продольных рычагах;
  3. как торсионная балка (с продольными рычагами).

Если два первых исполнения можно отнести к независимой подвеске, у которой торсион используется как упругий элемент, то торсионную балку считают полузависимой, т.к. у нее перемещение одного колеса отражается на положении другого.


Приведенные рисунки позволяют лучше понять, как работают описанные разные виды подвески (на 1 – на продольных рычагах, на 2 – торсионная балка).
Торсионная подвеска достаточно широко и давно применяется в конструкции легковых автомобилей. Чаще всего она используется в роли задней подвески переднеприводных автомашин. Основное ее достоинство – долговечность, компактность и легкость регулирования в составе транспортного средства.

Активная

Это уже можно считать непременной принадлежностью современного автомобиля. В попытках найти возможный компромисс между устойчивостью, управляемостью и комфортом появилось подобное техническое решение. Вся проблема в том, что, как уже отмечалось выше, жесткая подвеска при высокой скорости обеспечивает минимальные крены, что дает хорошую управляемость и устойчивость, но недостаточный комфорт. Мягкая дает плавный ход, но приводит к раскачиванию автомобиля и, как следствие, к ухудшению управляемости и устойчивости. Для преодоления этих противоречий и создается активная подвеска.

В данном случае термин «активная» подразумевает возможность изменения параметров подвески при ее эксплуатации. Каждый разработчик автомашины идет своим путем, но уже существуют различные виды подвески, использующие:

  1. амортизаторы с изменяемой степенью демпфирования;
  2. регулируемые упругие элементы.

Независимо от конкретной реализации идеи, активная подвеска легковых автомобилей, подразумевает изменение характеристик подвески непосредственно во время движения.

Пневматическая

Пневматическая подвеска позволяет изменять высоту автомашины относительно дороги, т.е. меняется клиренс. Это используется на внедорожниках, автомобилях бизнес-класса, а также на грузовиках и полуприцепах. Устройство пневмоподвески предполагает применение пневмоупоров на каждом колесе. Сама по себе пневматическая подвеска не является каким-то отдельным видом, а служит своеобразным дополнением обычной. Она может входить в комплектацию машины, а может устанавливаться дополнительно.

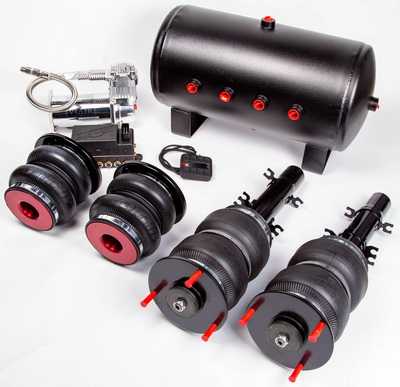

Устройство пневмоподвески в самом простейшем виде состоит из таких элементов, как:

  • пневматическая стойка;
  • компрессор;
  • датчики и блок управления;
  • воздушные магистрали.

Управление такой системой может выполняться как в автоматическом, так и в ручном режиме. В последнем случае водитель сам задает необходимый дорожный просвет, а в автоматическом режиме по сигналам от датчиков в зависимости от скорости блок управления меняет клиренс автомобиля.


За всю историю развития автомобиля было разработано множество способов соединения колеса и кузова, однако лучший способ так и не найден до сих пор. Эти работы продолжаются, и их итогом являются новые варианты подвески, однако найти одну, подходящую для всех возможных режимов движения автомобиля пока не удается.

znanieavto.ru

Pnevmych › Блог › Пневматическая подвеска! Кто самый надежный? Рейтинг надежности автомобилей с пневмоподвеской.

Рейтинг автомобилей с пневматической подвеской. Кто самый надежный?

Прошло более трех лет, с того момента, как нами были обслужены первые клиенты. Более трех лет, практически четыре года, мы собирали сведения и отзывы о тех или иных автомобилях. По роду своей деятельности, нас интересовала пневматическая подвеска, точнее сказать надежность и работоспособность в экстремальных условиях. Спустя все это время, уже сегодня, мы готовы поделиться своим опытом с Вами, уважаемые посетители нашего сайта.

Данная статья не носит какого-либо рекламного характера, это только наш опыт и наши мысли. Мы очень надеемся, что кому то, эта статья поможет с выбором автомобиля в дальнейшем. Согласитесь, что надежность различных систем наших с вами автомобилей, зачастую играет решающую роль при выборе нового автомобиля!

Разрешите вам представить наш рейтинг надежности по более популярным автомобилям на пневмоподвеске, при этом мы так же укажем детали, которые потребуют к себе наибольшего внимания со стороны владельца.

Хочу также обратить ваше внимание на то, что все относительно и, конечно же, качество дорожного полотна, климат, манера езды и т.д., напрямую влияют на надежность пневматической подвески и соответственно на срок службы тех или иных деталей данной системы.

1. Самыми надежными в данном вопросе автомобилями в нашем рейтинге являются сразу несколько моделей. Это легко объяснимо, так как все базируются на одной и той же платформе и имеют абсолютно одинаковые пневматические стойки, компрессоры и ресиверы, различия кроются лишь в настройках. Мы говорим о Audi Q7, VW Touareg, Porsche Cayenne.

Полный размер

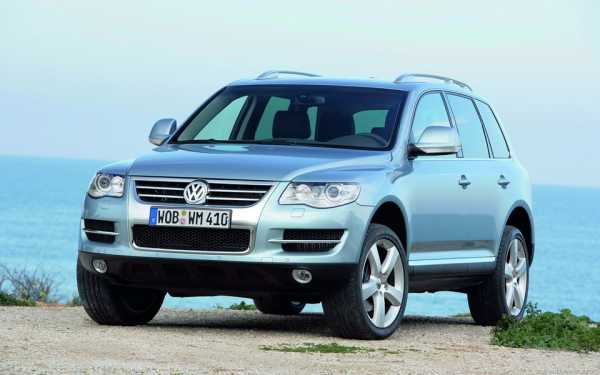

VW Touareg

Полный размер

Porsche Cayenne

Если говорить о самых уязвимых местах в системе пневматической подвески у этих автомобилей, то здесь свое пристальное внимание стоит обратить на нагнетательный клапан выходящий из пневматического баллона. Именно он начинает выпускать воздух из пневмобаллона, и, как следует из нашего опыта, владельцы заменяют всю пневматическую стойку целиком! Далее компрессор, который мог «умереть» из-за нагнетательного клапана, потому как требовалась постоянная подкачка. Сами пневматические баллоны довольно «живучие» за счет того, что они защищены от внешней среды металлическим стаканом. А долговечность амортизаторов напрямую зависит от качества дорожного полотна, внимательности водителя и объема двигателя под капотом. Бывали случаи, что амортизаторы на VW Touareg обращали на себя внимание только через 200000-230000 километров пробега!

2. В общем концерн VAG достаточно серьезно подошли к вопросу надежности пневмоподвески и следующими автомобилями в нашем рейтинге появляются Audi A8, VW Phaeton. Как и в предыдущем случае конструктивных отличий в пневматических стойках этих автомобилей очень мало и сводятся они лишь к настройкам.

Полный размер

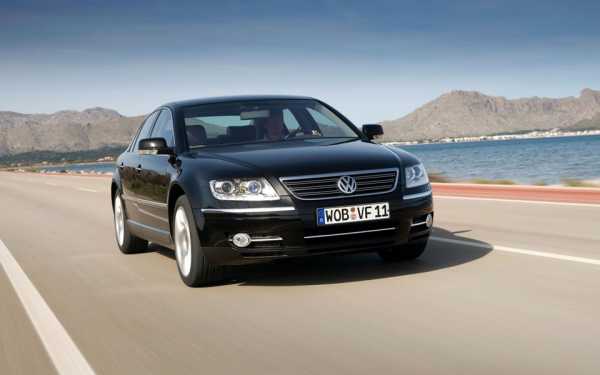

VW Phaeton

Полный размер

Audi A8 D3

Количество обращений владельцев таких автомобилей с проблемами пневматической подвески также достаточно мало, но второму, а то и третьему владельцу этих замечательных автомобилей приходиться вкладываться. Стойки меняются только в сборе, хотя и можно воспользоваться услугами мастерских по ремонту пневмобаллонов, но, как правило, гарантию того, сколько прослужит отремонтированная стойка, никто не дает. Отсюда следует, что необходимо менять стойки только парами. Срок службы пневмостоек достаточно велик, 120000-160000 километров. И снова позволю себе немного оговориться и напомнить, что надежность пневмостоек и срок их службы, напрямую зависят от манеры езды и качества дорог, по которым передвигается автомобиль.

3. Далее следует японский производитель люксовых автомобилей LEXUS LS460/430. Честно говоря, количество испортившихся пневматических баллонов намного меньше, чем количество вышедших из строя амортизаторов! Чаще всего сначала выходят из строя амортизаторы, случается это приблизительно при пробеге в 120000-140000 километров и если владелец во время не заменяет всю пневматическую стойку целиком, то, через пару тысяч километров может произойти взрыв пневмобаллона и произойти это может в самых неожиданных местах. Но в целом система пневмоподвески на автомобилях марки Lexus достаточно долговечна.

Полный размер

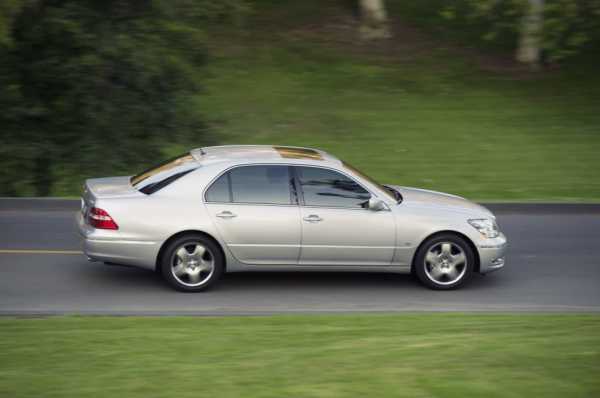

Lexus LS430

Полный размер

Lexus LS460

4. Mercedes Benz S klass w220/w221 и Mercedes Benz E klass w211/CLS klass w219. Пневматические стойки и баллоны вышеперечисленных авто обладают примерно одинаковой надежностью и являют собой закрытые стойки и пневмобаллоны c "глухой" защитой от воздействий внешней среды. Средний срок службы передних пневматических стоек в районе 100000 километров, задние же ходят немногим больше, в районе 120000 км., но следует помнить, что, чем больше и соответственно тяжелее мотор, тем меньше срок службы у передних пневмостоек. Хотя, встречались случаи когда владелец E klass w211 с кузовом универсал, задумался о замене пневмостоек только к 300000 км. пробега, но это единичные случаи.

Полный размер

Mercedes E class w211

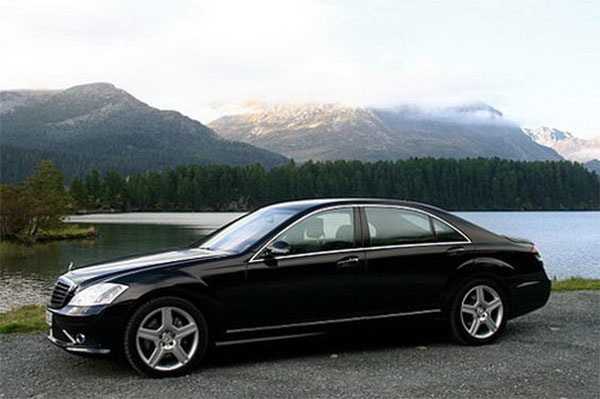

Mercedes S class w221

Также обращаю ваше внимание, что например задние баллоны W211/W219 менять рекомендуется только парами, так как работа по замене этих деталей трудоемкая и довольно затратная, поэтому не стоит на этом экономить. Что касается S klasse, то слабыми местами являются блоки клапанов на более продвинутой, гидропневматической подвеске ABC. Если же говорить о подвеске Airmatiс, то лучше взять за правило, раз в 80000-100000 км. обновлять все стойки по кругу, вне зависимости от их состояния!

5. Идем дальше. Land Rover Range Rover Vogue/Sport. В принципе пневматические стойки на этих автомобилях тоже достаточно надежны, но ввиду того, что пневматические баллоны, например на Range Rover III, ничем не защищены, они наиболее подвержены воздействию факторов окружающей среды. Также к болячкам отнесем компьютер Range Rover, блок управления пневмоподвеской. Например, бывали случаи, в большой минус по термометру, пневмоподвеска просто отказывалась подниматься, т.е. не получала сигнала от замерзшего блока управления. В основном проблемы носят электрический характер. Если с вами произошла описанная выше ситуация, то следует попробовать поступить следующим образом: «Прогреваете автомобиль в обычном режиме, затем включаете драйв и выезжаете на какую-нибудь свободную прямую, убедившись в безопасности движения, резко нажмите на акселератор достигнув 60-79 км/ч., подвеска должна приподняться». Это реальные советы, полученные на личном опыте в реальных ситуациях, которые надеемся, помогут и Вам!

Полный размер

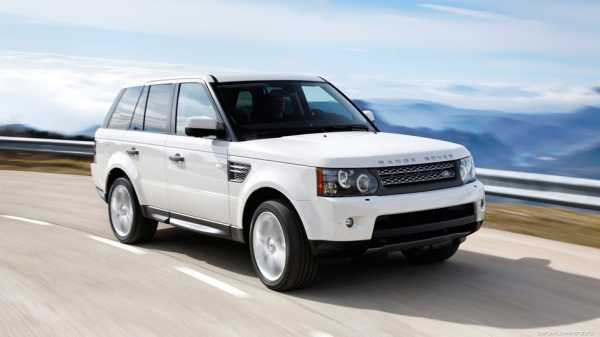

Range Rover Sport

Полный размер

Range Rover Vogue 2003-2012

6. На шестом месте расположился автомобиль Audi Allroad 1-й генерации. Ввиду того, что эти автомобили выпускались только на пневмоходу, а спрос на них до сих пор достаточно большой, то об отказах пневмосистемы в этих автмобилях мы слышим достаточно часто. Чаще всего из строя выходят именно пневмобаллоны. Они ничем не защищены, да и возраст таких автомобилей, как правило, уже более 10-ти лет. Кстати говоря, многие владельцы этих автомобилей благополучно заменяют пневмоподвеску на обычную, пружинную. Благо кит-комплекты таких производителей как: Airbagit, Arnott Inc., широко представлены у нас в стране и на нашем сайте.

Полный размер

Audi Allroad

7. В конце нашего списка расположился Mercedes Benz со своими ML/GL W164! Да да, именно они то и выпивают больше всего крови у своих владельцев. Есть только один большой плюс при приобретении таких авто с пневматической подвеской, все детали разборные и легко ремонтируются, да и количество заменителей оригинальных деталей достаточно широко, благодаря чему стоимость очень даже приятная. Например, можно самостоятельно в гараже, отдельно от амортизатора заменить передний пневматический баллон, держится он на одной гайке. Заменить задний пневмобаллон того проще, тоже самое касается заднего амортизатора.

Полный размер

Mercedes Benz GL X164

Полный размер

Mercedes Benz ML W164

Больше всего внимания к себе заслуживают пневматические баллоны. Как было написано в наших предыдущих статьях, не нужно стесняться в периодической профилактике. Баллоны открытого типа и легко принимают на себя всякую грязь, при этом при движении начинают перетираться. Практически каждый из владельцев ML/GL хотя бы раз, да слышал взрыв пневмобаллона. Также стоит аккуратно подходить к вопросу мойки в зимнее время, неудачное расположение компрессора пневмоподвески, может однажды поставить вас в неловкое положение. «Висит» он под левой передней фарой за бампером, поэтому на мойке на него попадает вода и соответственно при выезде на улицу он замерзает. Теплый бокс или гараж вам в помощь!

Напоминаю вам, что любые детали пневматической подвески, кит-комплекты для замены пневмоподвески на пружины, вы найдете на нашем сайте: pnevmousa.ru

Хочется добавить, что нам было бы приятно вступить в диалог с нашими читателями, а также поднабраться опыта либо поделиться нашим! Заходите на наш сайт или группу в контакте и оставляйте свои сообщения.

С уважением Pnevmousa.ru

www.drive2.ru

Пневматическая подвеска колес автомобиля

Сегодняшняя наша статья носит название пневматическая подвеска колес автомобиля, ведь не для кого не является секретом что именно от качества и способа реализации подвески автомобиля будет зависеть такие параметры как

  • Управляемость автомобиля
  • Комфортность поездки на автомобиле
  • Скорость и равномерность износа покрышек
  • Высота посадки автомбиля

В последнее время приобретает популярность, так называемая пневматическая подвеска, что это такое и как работает, мы и поговорим в этой статье.

Давайте дадим определение пневматической подвеске автомобиля – это устройство, которое позволяет посредством сжатого воздуха регулировать высоту посадки автомобиля и жесткость амортизации, путем накачивания воздуха в специальные резиновые мешки, которые располагаются в месте крепления амортизаторов автомобиля.

Из чего состоит пневматическая подвеска автомобиля

  • Задние и передние специальные пневматические амортизирующие стойки
  • Нагнетатель или попросту компрессор, который и подает воздух в резиновые мешки
  • Ресивер — по сути балон для хранения резервного воздуха
  • Блок управления и датчики пневматической подвески, которые отображают всю необходимую информацию о её работе

В само же устройство пневматической подвески автомобиля входят такие блоки

  1. блок управления подвеской
  2. блок управления компрессором
  3. задняя и передняя стойки с пневмоэлементом
  4. правый и левый, задний и передний датчик положения кузова
  5. компрессор пневмоподвески
  6. датчик ускорения кузова
  7. датчик ускорения колеса
  8. ресивер
  9. блок управления АБС

Как работает пневматическая подвеска колес автомобиля

Все элементы пневматической подвески автомобиля соединены между собой системой специальных шлангов, воздуховодом и шиной передачи данных. Как только открывается дверь автомобиля, пневмоподвеска активизируется и начинает свою работу, сразу же выверяя углы наклона кузова автомобиля и его посадку относительно дорожного полотна – клиренс.

При этом в блоке управления пневмоподвески водитель может в ручном режиме задать высоту посадки своего автомобиля в мерах допустимых значений предусмотренных установленной моделью пневмоподвески авто.

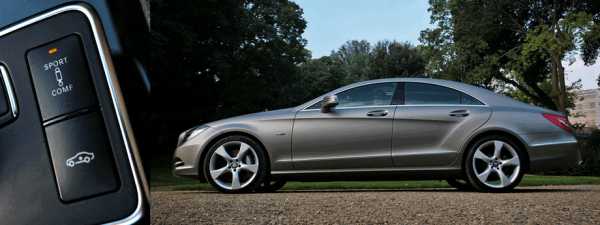

Так же в такой система, как правило, имеются уже предустановленные настройки пневмоподвески, так называемые шаблоны

  • Комфорт
  • Спорт
  • Семейный

В зависимости от выбранного режима и будет регулироваться жесткость подвески путем воздействия, воздушным давлением на специальный мешок подвески, что в итоге регулирует, и угол наклона или так сказать крен кузова автомобиля.

Давления нагнетаемого воздуха в элементы пневмоподвески как правило не превышают значения в 16 кгс/см2

Работа пневмоподвески

К примеру, вы задали в блоке управления подвеской автомобиля определённую величину дорожного просвета и начали активно загружать свое авто, тяжелым крупногабаритным грузом, так что одна его часть, например, больше давит на заднее левое колесо, чем на все остальные.

Тогда блок управления пневмоподвески примет решение сначала добавить давления во все четыре пневмомешка для достижения установленного вами дорожного просвета, в то время как на обычный автомобиль ваш авто просто бы просел под весом груза и уменьшил расстояния днища по отношению к дорожному полотну.

Затем, когда пневмоподвеска достигла заданного значения, она так же подаст дополнительное давление на воздушный мешок на том колесе, где произошла наибольшая нагрузка и будет нагнетать давления до тех пор, пока кузов автомобиля не займет полностью ровное горизонтальное положение кузова. О чем компьютеру пневмоподвески просигнализируют датчики крена кузова автомобиля.

Доесть, по сути, получается в независимости от загруженности авто (в пределах допускаемых вашей моделью пневмоподвески) ваш автомобиль всегда будет иметь установленный уровень дорожного просвета и находиться в ровном положении без каких либо перекосов кузова.

Амортизаторы пневмоподвески

Помимо пневмомешком в пневмоподвески могут использоваться так же и специальные амортизаторы с встроенным пневмобаллонном за счет, которого и происходит регулировка их жесткости и высоты посадки кузова автомобиля.

Сам же пневматический упругий элемент состоит из корпуса с направляющей, манжета и поршня. Пневматический упругий элемент может быть изготовлен как со встроенным амортизатором или же устанавливаться отдельно. Объединение пневматического элемента с амортизатором носит название е пневматическая стойка.

Основные виды пневмоподвески

Как правило, различают два вида

  1. Двухконтурная – регулируется передний и задний уровень высоты кузова автомобиля относительно дорожного полотна
  2. Четырехконтурная – регулируется высота каждой из четырех сторон автомобиля

Кстати установка пневмоподвески на хендай санта фе так же возможна, если кто ставил отпишитесь, как ведет она себя на этом кроссовере.

Ещё где-то слышал такое выражение пневматическая подвеска автомобиля своими руками жидкой резиной, так и не понял, о чем вообще речь, если кто знает что-то об этом пожалуйста напишите в комментах.

Наш пост пневматическая подвеска колес автомобиля подошел к концу, если у вас есть что добавить к этому материалу – поделитесь этими знаниями в комментариях под этой статьей с нашими читателями.

пневматическая подвеска автомобиля своими руками видео

santavod.ru

Пневматическая подвеска автомобиля - описание и устройство

Применение инновационных технологий позволило отойти от неуклюжести применяемых систем, их неточности и медленной работы. На смену морально устаревшим приходят системы, интегрированные для работы с электронными приборами современного типа. Они охватывают своим контролем все, начиная от высоты посадочного положения и заканчивая параметрами давления в пневматической подвеске.

Автомобильная подвеска является часто недооцененной. Если говорить о комфортности и безопасности автомобильной эксплуатации, то подвеску нельзя обособлять от остальных элементов, поскольку она представляет собой единое целое с ними наравне с колесными парами автомобиля. При хорошей работе амортизационно-пружинного механизма вы не почувствуйте дефекты дорожного полотна, попадающие под колеса при движении.

При каждом утяжелении веса вашего автомобиля или его облегчении, при быстрой или медленной езде, осуществлении рулевого вращения в любую из сторон вы проверяете на выносливость амортизационно-пружинный механизм. Пружина является отголоском консерватизма в деле обеспечения плавности движения. У нее отсутствует функциональный набор и множественные настройки.

Принцип работы пневматической подвески

Подвеска пневматического типа пришла на замену пружинам в виде пневматических рессор. Они представляют собой емкости из пластика или резины, обладающие определенной степенью жесткости и накачанные до определенных параметров давления и высоты с целью пружинной имитации. Это, пожалуй, и все, что объединяет рессоры с пружиной. При добавлении к рессорам пневматического типа воздушного компрессорного оборудования, датчиков и систем электронного контроля, пневмоподвеска становится гарантом целого ряда преимуществ по отношению к ее аналогу на основе металла. К некоторым из этих преимуществ относится настройка и адаптационные способности к шероховатостям дорожного полотна, а также нагрузочная регулировка.

Главным достоинством пневматической подвески автомобиля является ее способность к повышению или понижению автомобильного кузова по высоте, способствующая увеличению или уменьшению автомобильного клиренса. Пневмоподвеска широко применяется в молодежной среде, эксплуатирующей транспортные средства отечественных производителей.

Составные элементы подвески пневматического типа

На заре внедрения пневмоподвесок, они работали по простому принципу. Пружины заменялись подушками, накачанными до определенных параметров в плане давления и высоты. Накачка производилась посредством применения компрессорной установки через подушечный клапан. Прогресс в технологических и эксплуатационных процессах привел к добавлению в существующую конструкцию нескольких новых компонентов. Они усложнили роль подвески, привнеся в нее контрольные функции. Современная подвесочная система является обладателем схожего компонентного состава по отношению к прежним аналогам. Расхождения касаются установочного принципа и управления.

Материал, из которого выполнена рессора пневматического типа, не претерпел временных изменений. Подушка по-прежнему изготавливается с применением резины и полиуретана. Подобное сочетание способствует сохранению целостности структуры, воздушному внутреннему удержанию, устойчивости к истирающему воздействию дорожного мусора и агрессивным средам наравне с лучами солнца.

Виды пневматических подвесок

Пневматические подвески по своему устройству разделяются на три типа:

с двойной подушкой с наличием конической втулки с подвижной конструкцией рукава


Первый тип представляет собой конструкцию песочных часов. Подушка разделена вертикальной осью, в середине которой присутствует обод из стали. Подобное конструктивное решение придает большую гибкость сбоку, в отличие от других вариантов исполнения пневматических рессор.



Второй вид призван выполнять аналогичные функции подушки, но применяется при монтаже в более сложных участках. Он дает большую возможность регулирования просвета дороги.

Третий тип допускает широкую вариативность в изменении автомобильного дорожного просвета.

Компрессорная установка для пневмоподвески

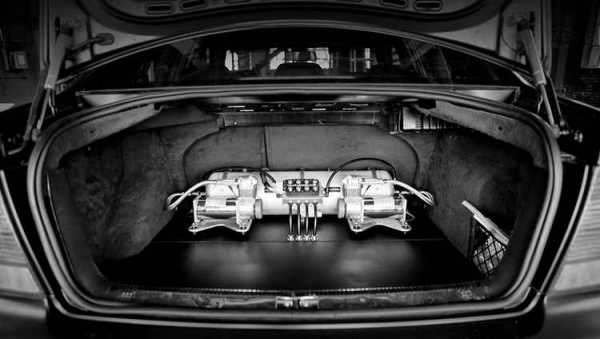

Большая часть подвесочных систем комплектуется сегодня бортовой автомобильной компрессорной установкой в виде электронасоса, сжимающего воздушную массу и перемещающего ее к рессорам через многочисленные трубки. Установка крепится к рамной конструкции автомобиля или в багажном отсеке. Компрессор имеет воздушный осушитель.

При закачке воздуха из атмосферы, происходит его сжатие и перемещение внутрь полости подушки. Обрабатываемый воздушный поток является влажным. Эта влага в состоянии нарушить устоявшийся режим работы системы. Посредством воздействия специальным веществом-поглотителем на воздушную массу осушитель выделяет из нее влагу перед закачкой в систему.

Сегодняшние компрессорные системы имеют воздушный резервуар, поддерживающий уровень давления и обеспечивающий переход его в межподушечном пространстве. Активизация компрессора происходит как в ручном режиме, так и с применением автоматики. Контроль за ним лежит на водителе или электронной системе. Оба варианта успешно сочетаются.

Компоненты пневматической подвески

Перечисленное является далеко не исчерпывающим компонентным составом системы. Рассмотрим другие элементы, помогающие в рабочем процессе подвески.

Пневмолинии предназначены для проведения сжатого воздушного потока в недра подушки. Они сравнимы с обычными шлангами и трубками, выдерживающими высокое воздушное давление. Направление линий проходит вдоль автомобильной рамы. Материалом изготовления пневмолиний служит как резина, так и сталь. Последняя отличается высокими прочностными свойствами.

Клапаны, напоминающие шлюзы, через которые проходит воздушный поток к различным системным частям подвески. Подвесочным клапанам отведена ведущая роль в изоляции и контроле над автомобильным креном. Воздушные массы распределяются неравномерно.

Предыдущие аналоги подвесочной системы были выполнены в виде двусторонних установок, в которых пара подушки слева и справа соединялась посредством единственной линии и имела воздушное давление, являвшееся общим. При вхождении автомобиля в крен один из мешков с воздушным наполнением подвергался сжатию, выталкивая массу воздуха через линию в направлении к другой подушке и способствуя ее расширению. Результатом подобного процесса становился увеличивающийся угол крена. Сегодняшние системы снабжены клапанами, препятствующими возникновению подобной ситуации.

Соленоиды нашли применение в системах, управляемых электронным способом. Они ответственны за наполнение и спуск воздушных мешков. Системная настройка производится с учетом разнообразных условий, поэтому командное поступление происходит на каждый соленоид. В результате рессорные клапаны открываются или закрываются, оставляя определенный воздушный уровень в каждом из них.

Системы электронного управления с использованием электронного блока основаны на применении очень простого софта, который усложняется постепенно. Программа контролирует параметры давления и просвет дороги в режиме реального времени. Модульные системы принимают информационный поток посредством разнообразных входных источников, включая датчики дорожного просвета, и переводят компрессорную установку в различные рабочие режимы.

Она может быть даже выключена при необходимости. Электронная составляющая рабочей системы подвески является частью, подвергшейся наибольшему количеству инновационных внедрений, которые продолжают появляться с завидной регулярностью. Подобные системы стоят особняком от других компонентов автомобиля и не соотносятся с ними.

Продажа наборов пневматической подвески

Сегодня автомобильная приспособленность к подвескам пневматического типа не считается дешевым удовольствием. По этой причине их можно встретить исключительно в легковых машинах премиум-класса и в транспортных средствах грузового типа. Но осуществить монтаж подвески реально для любого типа автотранспорта. Правда, это будет допотопным аналогом заводского варианта. Роль такой подвески сведется к ручному изменению клиренса при попадании в трудные условия на дороге.

Компании-производители наладили выпуск разнообразных наборов подвески пневматического типа, что приводит потребителя в замешательство при виде огромного количества комплектных комбинаций различного качества.

Присутствующие в продаже комплекты считаются пружинными заменителями. Пружины представляют собой составляющую системы более крупных размеров. Многие производители выпустили на рынок комплекты для ремонта, касающегося системы пневмоподвески. Они способны заменить многие системные компоненты на более продвинутые.

Подушки безопасности снабжены основным комплектом, предназначенным для пружинной замены вместе с компрессорным оборудованием и пневмолиниями.

Большая часть комплектов реализуется с системой, состоящей из двух контуров. Она является причиной большого кузовного крена.

Стоит упомянуть те типы подвесок, которые оказывают влияние на их ценообразование, а также комфортность при эксплуатации.


Существует четыре варианта подобных подвесок:

  • система подвески пневматического типа с одним контуром, применяемая для единственной оси и создающая идентичное давление с идентичными параметрами во всех подушках;
  • подвеска с двумя контурами для двух осей, позволяющая проводить регулировку высотных параметров автомобильного переда и зада;
  • пневмоподвесочная система с двумя контурами, предназначенными для одной оси, регулирующая параметры уровень давления в воздушных подушках раздельно и предотвращающая крены кузова;
  • пневматическая система подвески с четырьмя контурами, являющаяся более совершенной и дорогой, способная к интеграции в бортовую компьютерную систему. Это обеспечивает тотальный контроль над системой. Линии, состоящие из четырех контуров, распределены по четырем направлениям и сочетаются с высокотехнологичным контроллером. Управление каждой подушкой осуществляется раздельно, несмотря на связь между ними, обеспечиваемую контроллеров для управления в динамике и в статике.

Приобретение комплекта пневматической подвески нельзя производить случайным образом. Необходимо четкое понимание, зачем вам нужна подобная система. Скажем, для «Газели» подходит одна система для улучшения показателей грузоподъемности и других параметров при грузовых перевозках, а для гоночного авто требуется продукт с другим производительным уровнем.

vmotore.ru

Пневмоподвеска – особенности устройства и диагностики, принцип работы + Видео

Пневмоподвеска – это одна из разновидностей подвесок на автомобиль, с ней водитель может регулировать величину дорожного просвета без применения механического воздействия. Регулировка происходит в полуавтоматическом или полностью автоматическом режиме.

1 Зачем нужна пневмоподвеска на автомобиль?

Уже более 80 лет пневмоподвеска активно используется в грузовом транспорте и на автомобилях премиум класса. В последние годы наметилась и тенденция самостоятельной установки пневмоподвески на автомобиль для повышения уровня комфорта и безопасности. В нашей стране наиболее популярна установка пневмоподвески на отечественные автомобили ВАЗ 2114 и Лада Приора, принцип работы которой схож с пневмоподвеской на грузовых авто. Самое главное отличие данной подвески от пружинной – это использование пневмоподушек вместо обычных пружин, что позволяет регулировать различные ходовые качества машины за счет изменения давления в подушке.

Если пружины заменяются на более короткие или более длинные, ездовые качества автомобиля меняются только в определенную сторону. Например, устанавливая более жесткие и укороченные пружины можно резко повысить управляемость автомобиля на трассе, при этом сделав передвижение по неровным участкам практически невозможным. И наоборот, более длинные и смягченные пружины способны сделать работу подвески лучше в условиях бездорожья, но ухудшить работу подвески на обычной дороге, автомобиль станет неповоротливым и неустойчивым.

2 Огромный плюс управляемости

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Установка пневмоподвески позволяет получить максимально эффективную управляемость автомобиля. Пневмоподушка работает по принципу прогрессивного сжатия, то есть чем сильнее степень сжатия подушки, тем выше давление и степень жесткости. Таким образом, в процессе эксплуатации вывести из строя "подушку" намного сложнее, чем "пробить" стандартные пружины.

Если сравнивать принцип работы пневматической подвески и подвески пружинного типа, то можно выделить более устойчивое поведение автомобиля с пневмой и меньшее количество кренов, чем у автомобиля с обычной подвеской.

Каждый автовладелец обладает собственной индивидуальностью, которая также выражается в манере вождения и стиле езды. Пневмоподвеска позволяет настраивать управляемость автомобиля под свой собственный стиль, регулируя грузоподъемность за счет настройки жесткости и высоты подвески. Не стоит забывать и о том, что пневмоподвеска придает автомобилю эксклюзивности и способна изменить его внешность, что для многих автолюбителей также является важным критерием.

3 Устройство пневмоподвески на современных авто

Пневмоподвеска, которая используется на большинстве грузовых и легковых автомобилей, состоит из основного компрессора, ресивера (спец. резервуар для хранения сжатого воздуха) и механизма распределения.

Воздух подается и выводится из пневматических подушек через специальные клапаны, а регулировка и управление компрессором и компонентами осуществляется с помощью блока управления.

Что касается мощности компрессора, диаметра клапанов и других настраиваемых параметров, то они зависят от типа транспортного средства, на которое устанавливается пневмоподвеска.

4 Различие между двух- и четырехконтурными системами

Двухконтурная пневмоподвеска предполагает использование только одного контура и одного клапана на ось. Таким образом, происходит раздельное регулирование высоты клиренса в передней и задней части авто. Однако двухконтурная система имеет один существенный недостаток, который заключается в высоких кренах при повороте за счет увеличения давления на внешнем радиусе.

Это делает невозможным компрессию, которая является одним из основных преимуществ работы пневмоподвески. На легковых автомобилях проблему, как правило, решают установкой более жестких стабилизаторов поперечной устойчивости, однако кардинальное решение одно – установка четырехконтурной системы.

В четырехконтурной пневмоподвеске используется четыре клапана, по одному на каждое колесо. Этот принцип позволяет избежать кренов при повороте, так как каждая из подушек сдерживает заданное давление. При этом использование четырех клапанов позволяет проводить симметричную регулировку кренов. Некоторые умельцы используют данное преимущество для привлечения внимания, так как при правильном подходе это выглядит действительно эффектно.

5 Блок управления пневмоподвеской

Ни одна пневмоподвеска не будет работать правильно без установки блока управления системой. Блок управления контролирует давление в подушках. Блоки различаются по степени "навороченности" – это могут быть простые устройства контроля или более сложные блоки с установкой электромагнитных клапанов, манометров и контроллеров.

Наиболее современные блоки управления оборудованы специальными контроллерами, которые в автоматическом режиме считывают информацию с датчиков положения кузова и манометров. С помощью таких контроллеров водитель может сохранять определенные положения пневмоподвески, меняя их с помощью нажатия одной кнопки. Кроме того, "продвинутый" блок управления может автоматически менять высоту дорожного просвета, подстраиваясь под определенный стиль вождения. Диагностика пневмоподвески также начинается с диагностики блока управления, в котором при необходимости меняются определенные параметры для улучшения работы системы без механических изменений.

tuningkod.ru
