Пневматическая подвеска. Устройство и принцип работы пневмоподвески.

Подробности
Автор: Сергей
Категория: Подвеска
Опубликовано: 28 декабря 2014
Просмотров: 17833

Пневматическая подвеска - это вид подвески, обладающий возможностью регулировать клиренс (дорожный просвет) автомобиля. Данный тип подвески имеет широкое распространение среди современных грузовых транспортных средств, а также легковых автомобилей бизнес-класса. На каждом из колёс автомобиля применяются пневмоупоры, которые играют роль упругих элементов в пневмоподвеске. Основывается пневма на уже существующих конструкциях подвесок, поэтому не являет собой отдельный тип автомобильной подвески. Зачастую пневмоэлементы монтируют на стойках McPherson, упругих балках либо многорычажных подвесках. Главной задачей в работе пневматической подвески является обеспечение повышенного уровня безопасности и комфортных условий во время вождения транспортного средства. К примеру, многие автомобили бизнес-класса оснащаются адаптивной подвеской, основанной на пневматических упругих элементах, имеющих возможность динамического регулирования жесткости подвески для достижения максимального комфорта водителя и пассажиров транспортного средства.

Пневматическая подвеска может быть частью штатной комплектации автомобиля либо самостоятельно установленным элементом. В основном, самостоятельная установка пневматической подвески даёт возможность регулировать в ручную лишь высоту кузова.

Распространены три основных типа пневматических подвесок - одноконтурные, двухконтурные и четырёхконтурные пневмоподвески. Одноконтурную систему устанавливают исключительно на одну ось транспортного средства, выбирая между передней и задней осями.

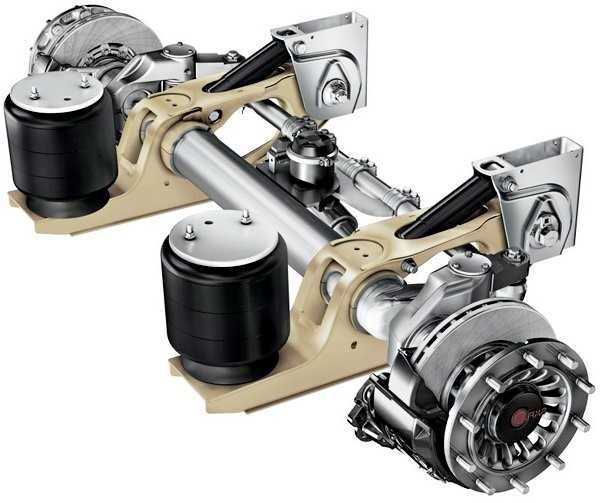

  • Одноконтурный тип пневмоподвески чаще всего применяется в грузовых автомобилях и седельных тягачах. На грузовых автомобилях одноконтурная система позволяет регулировать жесткость задней оси, учитывая уровень нагрузки транспортного средства.
  • Двухконтурные системы пневмоподвесок устанавливают не только на одну ось, а также одновременно и на обе. При установке двухконтурного типа пневмоподвески на одну ось, становится возможным осуществление независимого регулирования колёс автомобиля. Двухконтурная система пневматической подвески действует подобно одновременно установленным двум одноконтурным системам.
  • Четырёхконтурные пневмоподвески достаточно сложны по своей структуре, зато имеют более богатый функционал, в отличие от одноконтурных и двухконтурных систем. Такая система позволяет регулировать пневмоподпор каждого колеса транспортного средства. Зачастую, в четырёхконтурных системах применяют специальный электронный блок управления, слаженно работающий вместе с датчиками и автоматически осуществляющий, при необходимости, регулировку уровня давления в пневмоэлементах. Не рекомендуется самостоятельная установка четырёхконтурных пневматических подвесок с типом автоматического управления, потому как сам процесс установки очень сложен и является финансово затратным.

Устройство пневмоподвески. Рассмотрим строение пнемвоподвески на примере четырёх контурной системы. Итак основные элементы:

  • Датчик ускорения кузова, левые и правые задние и передние датчики положения кузова, датчик ускорения колеса. Электронные датчики дают возможность отслеживания некоторого ряда параметров, таких как наклон кузова автомобиля, положение кузова относительно дороги, ускорение транспортного средства.
  • Компрессор пневматической подвески. Предназначение компрессора заключается в осуществлении подачи потоков сжатого воздуха прямиком в ресивер, а далее воздух распределяется по исполнительным механизмам системы. Без сжатого воздуха работа пневматической подвески невозможна, поэтому именно компрессор можно назвать основным элементом в конструкции самой подвески.

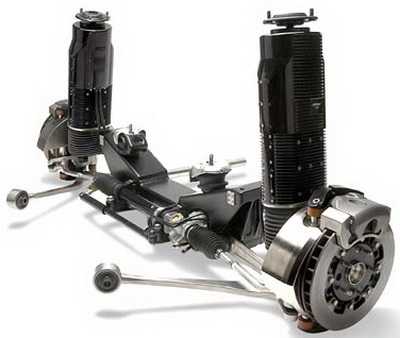

  • Передняя и задняя стойки с пневматическими элементоми. Регулировка клиренса производится в автоматическом или ручном режиме. При изменении давления воздуха в пневматических элементах, меняется высота кузова автомобиля относительно дороги. Исполнение пневмоэлемента может выглядеть либо совмещенным с амортизатором, либо отдельным узлом. Именно при совмещении с амортизатором, упругий пневмоэлемент, в большинстве случаев, называют пневматической амортизаторной стойкой. Подобные стойки устанавливаются фактически на любые типы подвесок, простая конструкция пневмоэлемента состоит из корпуса, манжета и штока с поршнем.
  • Ресивер. Воздушный ресивер осуществляет регулировку клиренса транспортного средства исключительно в малых пределах без участия компрессора. Благодаря воздушному ресиверу возможно достижение быстрой и стабильной работы адаптивных подвесок. Воздушные магистрали способствуют соединению всех элементов пневматической подвески в одну целостную пневмосистему.
  • блок управления АБС
  • Блок управления подвеской. Блок управления создан в целях корректной обработки сигналов, подаваемых датчиками. После принятия сигнала от датчиков, блок управления осуществляет ручную либо автоматическую регулировку подвески.

Принцип работы пневмоподвески достаточно прост. Водитель транспортного средства может без каких либо проблем самостоятельно изменять клиренс своего автомобиля, то есть увеличивать либо уменьшать показатели дорожного просвета. При наличии пневматических амортизаторных стоек в конструкции подвески, имеется дополнительная возможность регулировать её уровень жесткости. Естественно, автоматические режимы работы различных подвесок отличаются между собой, порой весьма существенно. При автоматическом режиме всегда задействованы адаптивные подвески, выполняющие работу по поддержке необходимого уровня дорожного просвета, а также определённой жесткости амортизаторов, зависящей от некоторого спектра внешних условий.

Адаптивная пневматическая подвеска работает по принципу использования параметров скорости, наклона, ускорения и прочих показателей. В целях достижения наилучших аэродинамических показателей транспортного средства, система способна подстраивать уровень дорожного просвета ориентируясь на показатели интенсивности ускорения, а также скорости движения автомобиля. Учитываются и углы наклонов кузова (крены) при вхождениях транспортного средства в повороты на повышенной скорости. Система предварительно анализирует показателя крена и, в случае необходимости, увеличивает подачу сжатого воздуха в целях увеличения жесткости амортизаторных стоек, на которые в данный момент производится повышенная нагрузка. Также адаптивная пневматическая подвеска позволяет внушительно снизить центр тяжести транспортного средства, всё в тех же целях достижения максимально улучшенных аэродинамических показателей и более комфортных условий для водителя благодаря лучшей управляемости автомобилем.

Основным преимуществом пневмоподвески многие автомобильные эксперты считают наличие высокой плавности хода транспортного средства, оборудованного пневматической подвеской. Также достоинством пневматической подвески считают использование сжатого воздуха в качестве упругого элемента, что способствует отсутствию раздражающих слух посторонних шумов. Однако, вышеперечисленные преимущества скорее касаются автомобилей бизнес-класса, потому как многое в работе подвески зависит и от непосредственного предназначения транспортного средства. К примеру, в грузовиках и полуприцепах пневматическая подвеска устроена таким образом, что наоборот может прибавлять жесткости.

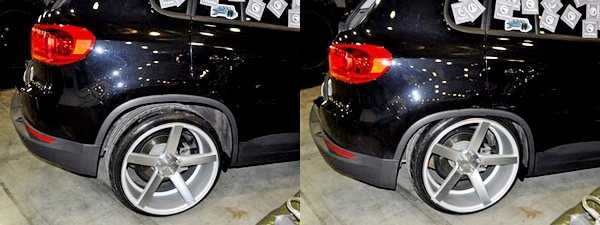

Огромным преимуществом можно считать возможность автоматической регулировки дорожного просвета, причем во время движения, а также приятным дополнением станет и наличие в функционале регулирования жесткости отдельных стоек. Но не стоит забывать, что преимущество регулирования уровня жесткости стоек можно отнести скорее к заводскому исполнению адаптивной подвески. К сожалению, элементы пневмоподвески зачастую не пригодны к последующему ремонту либо обладают весьма низкой ремонтопригодностью. Отремонтировать пневматическую стойку невозможно, её можно лишь заменить в случае выхода из строя и подобную непригодность к ремонту эксперты относят к минусам пневмоподвески.

Структуру пневматической подвески постепенно могут повреждать дорожные реагенты, также негативно действует на ресурсы пневмоподвески состояние окружающей среды, особенно это касается температуры воздуха ниже нуля. Рекомендуется периодически производить чистку пневмоэлементов от пыли и грязи, разместив автомобиль на специализированном подъёмнике. В профессиональной деятельности пневматическую подвеску устанавливают в целях увеличения грузоподъёмности автомобиля без снижения уровня комфорта и безопасности водителя транспортного средства, будь это пикап, грузовик либо фургон.

pnipokolesu.ru

Принцип работы пневматической подвески и из каких компонентов она состоит

Пневматическая подвеска уже достаточно давно используется на грузовых автомобилях, профессионально занятых в сфере грузоперевозок, и только в последнее десятилетие стала доступна для личных транспортных средств водителей. Мотоциклы, вездеходы, кастом кары, спортивные автомобили и даже повседневные автомобили – на любое из этих транспортных средств может быть установлена пневматическая подвеска.

Об использовании пневмосистем

С развитием технологий пневматические системы были значительно усовершенствованы, стали менее громоздкими, более быстрыми и точными. Теперь элементы пневматической системы отличаются быстротой реакции, повышенной точностью работы и управляются сложной электроникой, контролирующей практически все параметры – от клиренса до давления в пневматических баллонах, что обеспечивает плавный ход и отличную управляемость транспортного средства.

Подвеске автомобиля зачастую уделяется недостаточно внимания. Необходимо понимать, что подвеска напрямую влияет на комфорт, безопасность и управляемость Вашего автомобиля. Амортизаторы и пружины смягчают неровности на дороге, поглощая все колебания, толчки и удары колес автомобиля.

Каждый раз, когда Вы нагружаете или разгружаете транспортное средство, увеличиваете или снижаете скорость, поворачиваете, основная нагрузка ложится именно на подвеску. Стандартные амортизаторы и пружины разрабатываются с учетом только определенных ситуаций на дороге, чего может быть недостаточно для Вашего автомобиля.

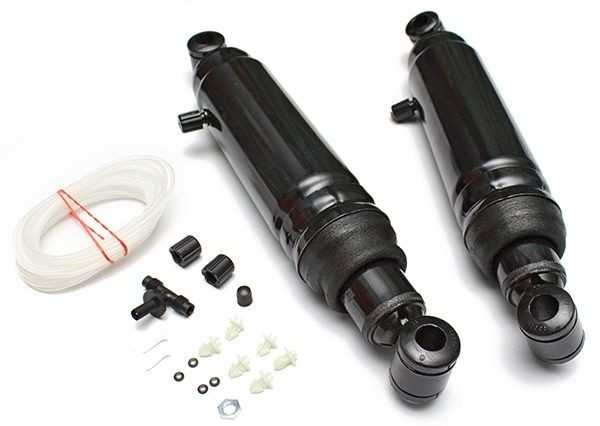

При использовании пневматической подвески стандартные пружинные амортизаторы заменяются пневматическими. Пневматические баллоны представляют собой жесткие подушки из резины и пластика, в которые нагнетается определенное давление для обеспечения заданного клиренса.

Назначение пневматической подвески аналогично назначению обычной подвески, однако это их единственное сходство. Современная пневматическая подвеска представляет собой усовершенствованную систему с воздушным компрессором, датчиками и электронным управлением, которая имеет целый ряд преимуществ перед стандартной подвеской. Например, возможность быстрой регулировки клиренса и адаптации к различным дорожным условиям и различной загруженности транспортного средства.

Любая пневматическая система как с ручным, так и с электронным управлением, установленная любителем или специалистом, позволяет уменьшить клиренс автомобиля, придав тем самым ему отличный внешний вид, а также помогает выровнять авто при перевозке тяжелых грузов или просто улучшить комфорт при езде на «Детроитском уличном монстре».

Компоненты пневматической подвески

Первые версии пневматических подвесок были достаточно простыми. Пневматические баллоны устанавливались вместо пружинных амортизаторов. В баллон нагнеталось необходимое для определенного клиренса или условий давление с помощью внешнего компрессора через специальный клапан.

Развитие технологий привело к усложнению системы и внедрению в нее дополнительных компонентов, в том числе системы управления. На сегодняшний день набор компонентов пневматической подвески уже устоялся и слабо отличается между различными производителями. В основном пневматическая подвеска различных производителей отличается системой управления и простотой монтажа устройства на автомобиль.

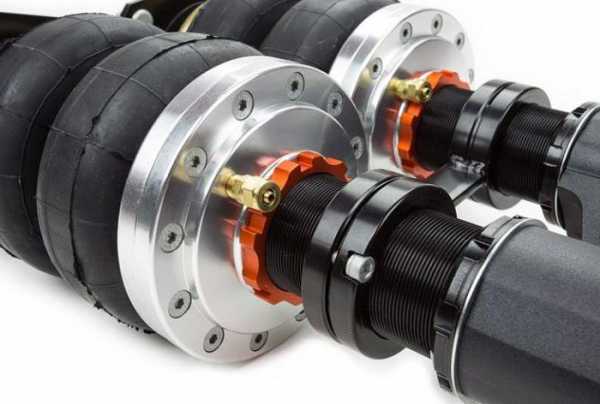

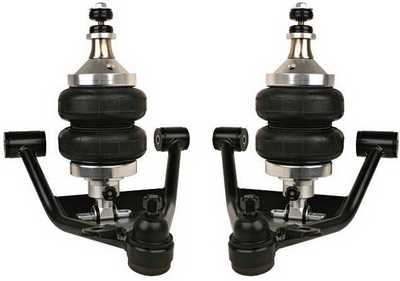

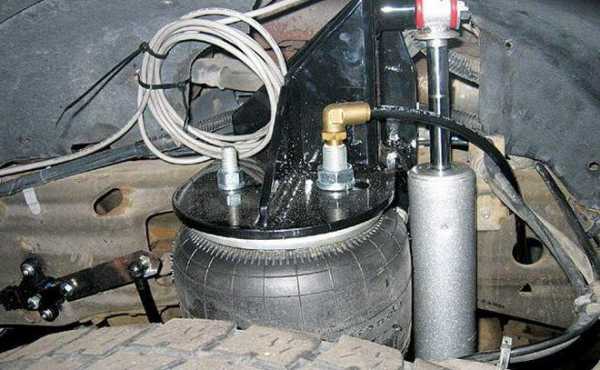

Пневмобаллоны

Со временем для пневматических баллонов стали использоваться другие материалы. В настоящее время баллоны изготавливаются из резины и полиуретана, обеспечивающих прочность и герметичность конструкции, а также стойких к воздействию химических реагентов и соли и истиранию о дорожный мусор и песок.

Пневматические баллоны бывают трех типов:

  • Двойные баллоны (double-convoluted). Пневматический баллон данного типа внешне похож на песочные часы. Данная конструкция имеет большую горизонтальную гибкость в сравнении с другими конструктивными решениями;
  • Конические баллоны (tapered sleeve). Баллоны данного типа обладают схожими характеристиками с другими разновидностями баллонов, но разработаны специально для работы в ограниченном пространстве, и имеют меньший диапазон регулировки клиренса транспортного средства;
  • Роликовые баллоны (rolling sleeve). Данная разновидность пневматических баллонов также имеет конкретное предназначение. Роликовые баллоны выбираются исходя из конкретных условий для транспортного средства, в частности с учетом заданных параметров клиренса и диапазона регулировки подвески.

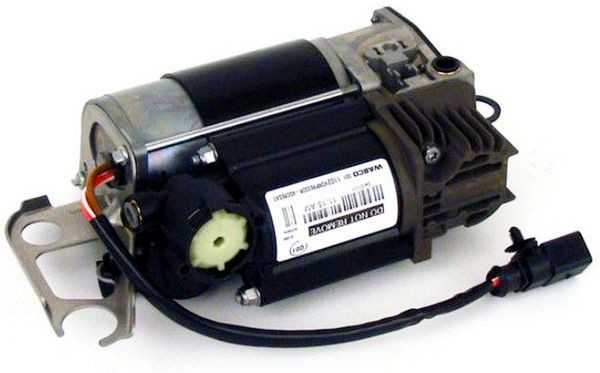

Компрессор

Большинство пневматических систем оснащаются встроенным компрессором. Компрессор представляет собой электрический насос для нагнетания воздушного давления в пневматических баллонах через пневмолинии.

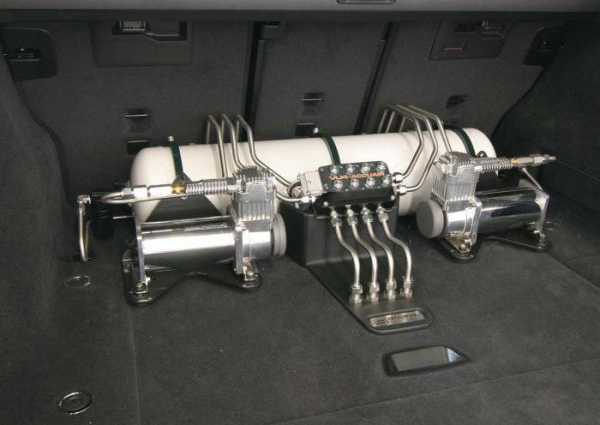

Компрессор обычно устанавливается на шасси или в багажнике автомобиля. Подавляющее большинство компрессоров оснащаются осушителями. Компрессор всасывает атмосферный воздух, нагнетает давление и передает сжатый воздух в пневматические баллоны. Атмосферный воздух обычно увлажнен, а влага может повредить замкнутую систему. В осушителе используются обезвоживающие реагенты, поглощающие влагу из поступающего воздуха перед его использованием в системе.

В простых компрессорных системах давление регулируется непосредственно самим компрессором. В более сложных системах для поддержания заданного давления используются специальные накопительные емкости (ресиверы), которые также позволяют избавиться от резких перепадов давления при его изменении.

Запуск компрессора может осуществляться вручную – непосредственно водителем, автоматически – электронной системой управления, а также в комбинированном режиме.

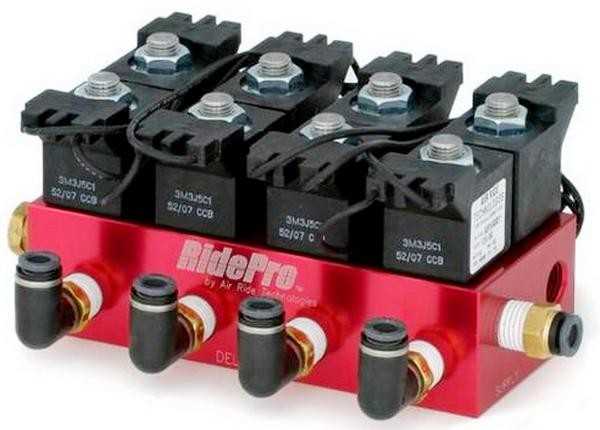

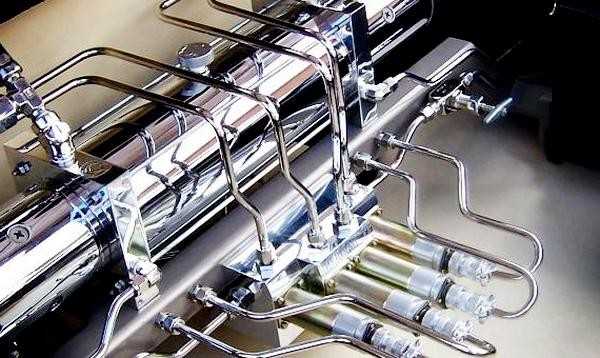

Электромагнитные клапаны и пневматические линии

Пневматическая подвеска состоит не только из пневмобаллонов. Для работы системы необходимы следующие компоненты.

Пневматические линии, по которым осуществляется передача сжатого воздуха в пневматические баллоны. Данные линии представляют собой разновидность воздушного трубопровода высокого давления и прокладываются по шасси транспортного средства. Чаще всего используются резиновые и полиуретановые трубки, однако возможен монтаж металлической линии, обеспечивающей большую надежность и имеющей лучший внешний вид.

Клапаны являются шлюзами для подачи воздуха в различные части системы. Они играют очень важную роль в управлении воздушными потоками в современной пневматической подвеске.

Первые реализации пневматических подвесок имели двухконтурную систему, то есть, пневматические баллоны были напрямую подключены к пневмолиниям, таким образом поток воздуха мог не только поступать из пневмолинии в баллон, но и наоборот, мог передаваться из баллона в пневмолинию.

При заходе транспортного средства в поворот воздух из пневмобаллона выдавливался в другой баллон через пневмолинию, в результате чего в нем нагнеталось давление. В результате транспортное средство раскачивалось, а репутация пневматической подвески была сильно подмочена.

В современных пневматических подвесках используется система клапанов, которые предотвращают перекачку воздуха. В результате управляемость транспортных средств на пневматической подвеске значительно улучшилась.

Электромагнитные клапаны используются в системах с электронным управлением для нагнетания или снижения давления в пневматических баллонах. Электронная система оценивает показания датчиков и открывает или закрывает электромагнитные клапаны для регулирования давления в баллонах в зависимости от текущих условий.

Модуль управления

Сердцем электронных систем являются электронные модули управления. Системы управления могут быть простыми в виде цифрового выключателя либо могут управляться сложным программным обеспечением, отслеживающим в реальном времени показания датчиков давления и клиренса транспортного средства.

Такой электронный модуль обрабатывает данные датчиков давления и клиренса и, при необходимости, включает или выключает компрессор. Как правило, электронная система пневматической подвески устанавливается отдельно от других электронных систем автомобиля.

Эффективность работы пневматической подвески напрямую зависит от модуля управления, поэтому именно ему уделяется особое внимание при усовершенствовании пневмосистемы.

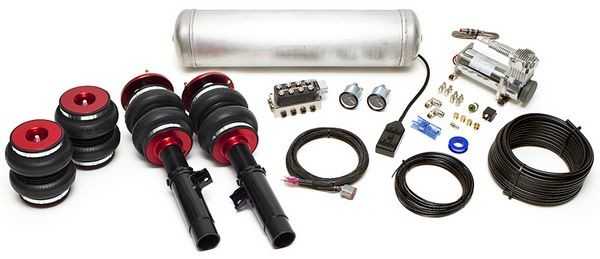

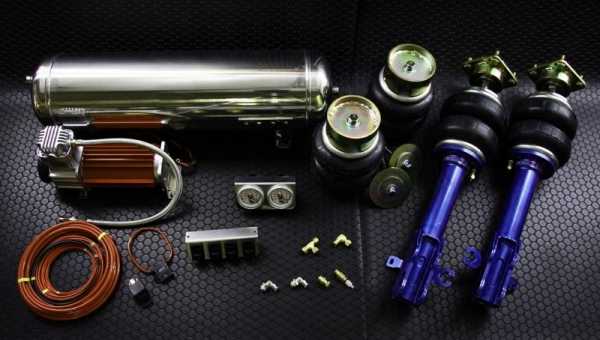

Комплекты

На серийных автомобилях устанавливаются определенные наборы амортизаторов и пружин, их замена требует времени, терпения и опыта, поскольку внесение изменений в конструкцию автомобиля может отрицательно сказаться на его управляемости и ходе. Выбор подходящей подвески может быть очень сложной задачей. Существует огромное множество производителей и компаний, предлагающих широкий выбор компонентов различного качества.

Дополнительную путаницу вносит тот факт, что наборы пневматической подвески заменяют только пружины, а пружины – лишь малая часть сложной системы подвески автомобиля. Учитывая данный факт, многие компании предлагают полные комплекты подвески, заменяющие все детали стандартной подвески – от соединительных тяг до рычагов и амортизаторов, что позволяет добиться максимальной эффективности работы пневмоподвески.

Тем не менее большинство базовых комплектов имеют в своем составе только пневмобаллоны, заменяющие обычные пружины, компрессор и пневматические линии. Многие из данных систем являются двухконтурными, то есть, после их установки наблюдается раскачивание транспортных средств при определенных условиях.

Более дорогие системы имеют в своем составе дополнительные более качественные компоненты, которые проще монтируются и улучшают устойчивость и управляемость транспортного средства.

О покупке комплекта

Приобретение комплекта не должно быть спонтанным. Покупателю необходимо сначала определиться с результатами, которые он хочет получить от системы. Владелец классического выставочного El Camino может захотеть просто занизить автомобиль для улучшения его внешнего вида, и для этого потребуется совсем другая система, чем для пикапа, перевозящего тяжелые грузы и стройматериалы.

Аналогично, требования к подвеске водителя гоночного автомобиля и водителя туристического кара также различны.

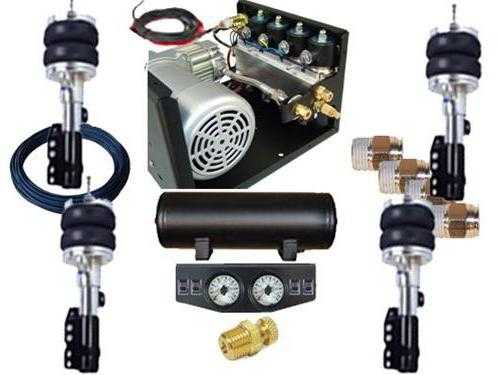

Комплекты топ-класса являются четырехконтурными и имеют в своем составе сложный модуль управления. Каждый из пневматических баллонов управляется отдельно, однако их работа как статическая, так и динамическая, синхронизируется электронным модулем. При выборе комплекта необходимо понимать разницу между системами, контролирующими давление, и системами, контролирующими клиренс.

Системы, контролирующие давление, отслеживают показания датчиков давления в пневматических баллонах. Они отлично подходят для простых задач, таких как уменьшение клиренса лоу-райдера на выставке.

Тем не менее, дополнительное использование датчиков клиренса позволяет добиться лучшей производительности системы. Системы, контролирующие клиренс, отслеживают взаимосвязь давления в баллонах с высотой посадки автомобиля. Комбинированные системы используются как в мощных автомобилях, так и для повседневных задач.

Например, для пикапа, перевозящего несколько тонн мульчи, пневматическая подвеска с комбинированной системой просто необходима.

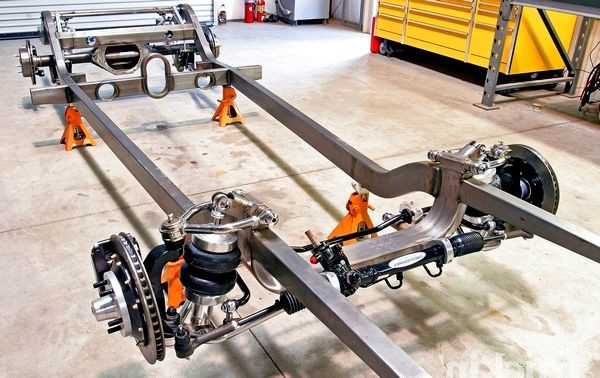

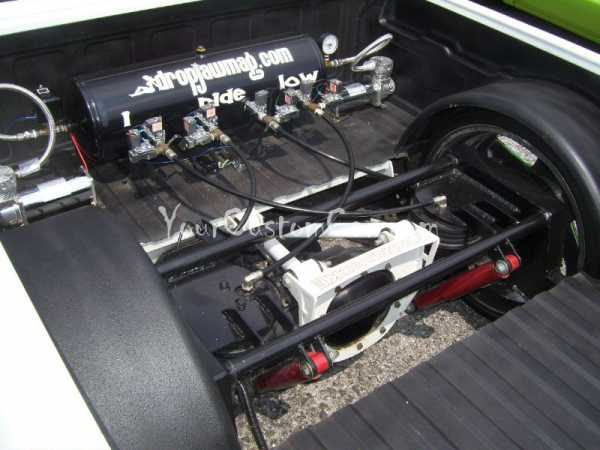

Монтаж пневматической подвески

Компания RideTech, один из лидеров в области производства пневматических подвесок и компонентов, использовала реверсивную психологию в шутливой манере и написала на инструкции по монтажу: «Не открывать». Люди, пытающиеся установить новую систему, никогда не читают инструкций, и это является главной проблемой при монтаже.

Компания учла факт, что если что-нибудь запретить человеку, то он обязательно будет стремиться это сделать, поэтому она и написала на обложке инструкции такой шутливый призыв.

Попытка RideTech привлечь внимание к инструкции по монтажу несет определенную ценность для покупателей. Монтаж сложной системы вполне возможен для обычного человека, но для этого необходимо прочитать инструкцию и строго ей следовать.

Тем не менее, монтажом системы не рекомендуется заниматься людям, слабо знакомым с устройством автомобиля и устройством подвески либо не имеющим специальных инструментов и приспособлений для квалифицированного и безопасного выполнения работ.

По словам RideTech, монтаж системы с помощью специальных болтовых соединений займет от 12 до 15 часов для подвески и до 10 часов для компрессора и вспомогательных систем. К этим значениям необходимо добавить 5-6 часов на монтаж выравнивающей системы.

Тем не менее, правильно выполненный процесс монтажа и проверки позволит сэкономить деньги, поскольку позволит избежать быстрого износа компонентов в результате ошибок при монтаже и их соприкосновения с другими деталями автомобиля.

Пневматическая подвеска должна быть полностью герметична. Большинство проблем связаны с несоблюдением рекомендаций по проверке герметичности системы. По оценке RideTech, 90-95 процентов утечек связаны с неиспользованием подмоточного материала на резьбовых соединениях и с размещением пневмолиний в непосредственной близости с движущимися частями, что приводит к их повреждению.

Компания также рекомендует убедиться в достаточности зазоров между пневматическими баллонами и другими частями автомобиля, особенно имеющими высокую температуру (например, выхлопными трубами), для предотвращения их повреждения. Правильно установленная система легко проработает не один десяток лет.

Другим важным моментом, который необходимо учесть при монтаже, является общая регулировка системы. Большинство компаний рекомендуют менять амортизаторы автомобиля при установке на него пневматической подвески.

Амортизаторы работают в комплексе с пружинами, поэтому установка дорогостоящей пневматической системы (от 4000 долларов) без замены пружин – бесполезная трата денег. Замена является достаточно простой операцией, значительно улучшающей общую эффективность работы системы.

Несмотря на сложность конструкции, пневматическая подвеска значительно улучшает внешний вид и характеристики автомобиля (при соблюдении правил монтажа и настройки).

pnevmo-podveska.com

Пневматическая подвеска — DRIVE2

Продолжаем познавательную страничку.

Пневматическая подвеска

История, устройство и преимущества пневмоподвески:

Пневматическая подвеска – это разновидность подвески, которая позволяет регулировать клиренс (то есть высоту кузова относительно дорожного полотна) за счет пневматических упругих элементов.

Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию успехом не увенчались

Применяется на грузовиках, полуприцепах, а также на внедорожниках и многих моделях бизнес-класса.

История и особенности конструкции пневмоподвески:

Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.

В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).

Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.

Устройство пневмоподвески:

В качестве основного ресурса, необходимого для работы такого типа подвески, используется воздух, находящийся внутри регулируемого элемента – пневморессоры (или пневматического упругого элемента, как ее еще называют). Упругость этой конструкции достигается за счет изменения уровня давления и количества воздуха внутри нее. Нужный уровень контролируется с помощью системы управления, специальной электроники, датчиков, системы клапанов и модуля подачи воздуха – компрессора, который за счет электросети автомобиля нагнетает воздух внутрь упругих элементов «пневмы».

Кроме того, помимо модуля подачи воздуха, на пневмоподвеску часто устанавливают ресивер – специальный резервуар для хранения запасов воздуха, который используется на небольшой скорости, чтобы не приходилось лишний раз гонять воздух с помощью компрессора.

Пневморессора состоит из корпуса с направляющей, манжеты и поршня. Пневматический упругий элемент может изготавливаться как со встроенным амортизатором, так и устанавливаться отдельно. Манжета изготавливается из прочного многослойного эластомера, или, проще говоря, из усиленной резины. Иногда на дорогих автомобилях для поддержания давления в случае утечки воздуха в упругом элементе монтируют клапаны остаточного давления. По сути, пневмоподвеска не является отдельным видом подвески автомобиля. Связано это с тем, что она чаще всего интегрирована в уже имеющуюся стандартную конструкцию, будь то подвеска МакФерсон, «многорычажка» или рессорная конструкция.

Разновидности пневматических подвесок:

Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные.

Одноконтурная пневматическая подвеска – это удел, в первую очередь, грузовиков и седельных тягачей. Она устанавливается на одну ось (чаще – заднюю) и регулирует ее жесткость в зависимости от массы груза на авто.

Двухконтурная может устанавливаться как на одну ось, так и на две. Если она установлена на одной оси, она отвечает за независимое регулирование обоих колес, если же на двух, то действует как две одноконтурные системы.

Четырехконтурная (самая сложная) разновидность пневматической подвески осуществляет регулировку каждого колеса по отдельности. Чаще всего в четырехконтурных системах присутствует электронный блок управления, который с помощью датчиков регулирует давление в пневмоэлементах.

Современные пневматические подвески:

Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.

В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»

Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.

Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.

Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».

Плюсы и минусы пневматической подвески:

Основное преимущество использования пневмоподвески заключается в том, что автомобиль сохраняет великолепную плавность хода, при этом не «клюет» носом при торможении, не кренится в крутых поворотах, на большой скорости становится устойчивее и лучше держит дорогу.

Из недостатков можно выделить лишь сильный износ резиновых оболочек-манжет (особенно при эксплуатации в России) и их высокую стоимость. Кроме того, пневматическая подвеска очень чувствительна к условиям эксплуатации: ее ресурс могут резко сократить низкие температуры или чересчур «едкие» дорожные реагенты.

Благодарю за внимание!

источник: vk.com/drivingacar

жмём кнопочки

www.drive2.ru

принцип работы, устройство, плюсы и минусы, отзывы владельцев. Комплект пневмоподвески для автомобиля

Последние модели автомобилей среднего класса практически все без исключения оснащаются пневматической подвеской. Во всяком случае, такая возможность предлагается опционально у крупных производителей. Также и машины, конструкция которых изначально не ориентировалась на интеграцию подобных систем, нередко обеспечиваются пневматикой. У нее есть немало преимуществ, поэтому опытные автолюбители при наличии возможности такого рестайлинга не советуют от него отказываться. С большей долей вероятности уже в ближайшие годы доминирующим механизмом ходовой несущей части будет именно пневмоподвеска. Принцип работы этого механизма довольно сложен, что обуславливается сопряжением разноплановых систем. Достаточно сказать, что взаимодействовать приходится традиционным компрессорным установкам с типовой автомобильной механикой. Этим отчасти обуславливаются и недостатки подобных механизмов. Впрочем, его стоит рассмотреть подробнее.

Устройство подвески

Система формируется целой группой компонентов, которые в итоге обеспечивают подвесочный функционал. Механическую основу составляют исполнительные механизмы подвески, благодаря которым возможна регулировка и поддержка клиренса. Одним из ключевых элементов является компрессор, подающий воздушную смесь в ресивер – так называемый пневмобаллон. К слову, наиболее современными ресиверами рукавного типа оснащается пневмоподвеска «Мерседес», у которой, впрочем, есть существенный недостаток. Поверхность баллона несмотря на присутствие защитных оболочек может накапливать песок, трение которого в долгосрочной перспективе изнашивает металлические стены, приводя к необходимости замены. С другой стороны, этот момент наступает лишь через несколько лет, поэтому обновление может выполняться комплексно с другими устаревшими механизмами. Из ресивера же воздушная среда отправляется к исполнительной группе механизмов, которые и оказывают необходимое физическое воздействие на конструкцию ходовой части.

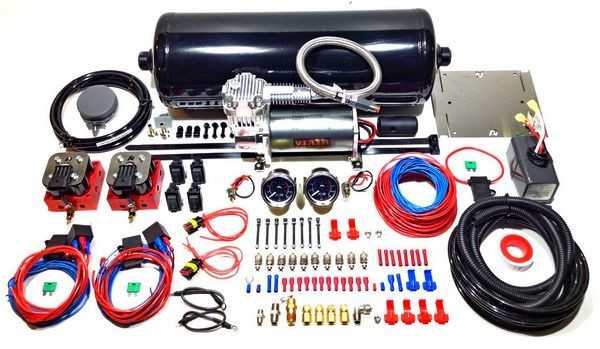

Комплект пневмоподвески

Полная комплектация пневматической подвески включает еще больше компонентов, чем базовая конструкция. Все дополнительные компоненты можно разделить на две части – функциональную арматуру и средства измерения. Что касается первой категории, то ее представляют механические клапаны с фитингами, трубки, защитные средства для самого компрессора и влагоуловитель. Надо понимать, что влага для таких подвесок является наиболее опасной средой воздействия. К приборам измерения относятся манометры. Данный аппарат необходим для регулировки показателей давления – он может быть механическим или электронным. Современный комплект пневмоподвески чаще включает цифровые манометры, работа которых тесно связана с датчиками давления. Присутствие детектора указывает на возможность автоматической подстройки параметров компрессора под определенные условия работы.

Принцип работы

Как и большинство пневматических систем, автомобильная подвеска такого типа работает за счет подачи воздушной массы, то есть сжатого воздуха. Источником рабочей среды выступает компрессорная установка – она интегрируется в систему подвески. А приемником и непосредственным механическим регулятором клиренса является так называемая рессорная подушка. На каждом колесе имеется своя часть от общей инфраструктуры рессор, которую и обслуживает пневмоподвеска. Принцип работы получается следующий: компрессор подает воздух на ресивер, затем на систему распределения, а она, в свою очередь, наполняет или освобождает рессорные подушки. Что касается системы распределения, то ее формируют каналы подачи воздуха, а также система датчиков и контролирующих узлов, которые физически отвечают за манипуляции подвеской.

Виды пневмоподвесок

Классификация пневмоподвесок определяется возможностью оснащения колес рессорными подушками. Так, простейшая одноконтурная система может интегрироваться лишь в одну ось машины. Пользователь может установить ее на заднюю или переднюю ось на выбор. Классические пневмоподвески устанавливались на заднюю ось грузовиков, что позволяло регулировать ее жесткость с корректировкой на загруженность кузова. Несколько иначе может функционировать двухконтурная пневмоподвеска. Принцип работы данного механизма дает возможность интеграции рессорных узлов на одну или две оси. Если же механизм устанавливается на одну ось, то водитель получает возможность независимой регулировки колес, но только на выбранной оси. Соответственно, двухконтурная система позволяет обеспечивать независимость регулировки одновременно для двух осей. Больше всего возможностей управления дает четырехконтурная система. Поэтому для ее контроля используется автоматика, с помощью датчиков отслеживающая позиции и рабочие параметры на каждой рессорной точке.

Установка пневмоподвески

Установочный процесс состоит из следующих этапов:

  • Запиливается лонжерон подходящего размера, после чего в него вваривается труба. Не стоит забывать на этом этапе о промазке и зачистке металлических поверхностей.
  • Устанавливаются стойки. Можно выполнить данную операцию в сервисе, а можно самостоятельно – но в любом случае процедура будет долгой и весьма нудной.
  • Производится непосредственная установка пневмоподвески со всеми основными компонентами – ресивером, влагоуловителем, компрессором и комплектом клапанов. Фиксация элементов производится механически путем закручивания или сваркой – в зависимости от того, какие возможности для этого предоставляет конкретная конструкция.
  • Монтируется инфраструктура в виде электропроводки (соединяется с АКБ), циркулирующих узлов, блока управления и т. д.
  • Все установленные компоненты сопрягаются между собой комплектной фурнитурой. При необходимости стоит воспользоваться переходниками и фитингами.

Управление подвеской

Регулировка может производиться как в автоматическом, так и в ручном режиме. Чаще всего предусматривается блок с автоматическим управлением. Он размещается недалеко от самого компрессора и служит для подачи команд клапанам через электропроводку. Вывод панели управления есть и в салоне – через него сам пользователь может давать команды. Как минимум у оператора должна быть возможность настройки клиренса по конкретным значениям высоты. Значение 1 мм является базовой величиной, которую по умолчанию имеет почти любая пневмоподвеска. Принцип работы, взаимосвязанный с функцией компрессора и трансляцией сжатого воздуха через несколько каналов, конечно, не позволяет с высокой долей точности устанавливать уровень положения кузова. Но благодаря высокоточным индикаторам водители современных систем, тем не менее, могут рассчитывать на получения более или менее достоверных данных о клиренсе, а также на его автоматическую коррекцию.

Преимущества механизма

В основном преимущества пневматических подвесок сводятся к комфорту при движении. Ни водитель, ни пассажиры не ощущают резких толчков при езде по неровному покрытию, к примеру, если сравнивать с традиционными типами рессор. Также отмечается гибкость в установке, управлении и эксплуатации в целом. Точечная подстройка механизмов позволяет рациональнее использовать ресурс элементов и узлов, на которых базируется пневмоподвеска. Плюсы и минусы в этом отношении могут сходиться и расходиться, поскольку раздельное управление компонентов также обуславливает и сложность настройки системы. И еще один существенный плюс заключается непосредственно в возможности подъема клиренса, что недоступно для альтернативных вариантов подвесок.

Недостатки пневмоподвески

Опять же, сложность механизмов подвески выходит на первый план. Дело не только в проблематичности установки таких систем, но и в дальнейшей сложности ремонта. Даже если удастся найти хорошего специалиста, отдельные компоненты могут выйти из строя так, что потребуется пересмотр всей инфраструктуры. Правда, если используется одноконтурная задняя пневмоподвеска, то серьезных проблем в этом отношении можно будет избежать. Такие комплекты отличаются простотой, минимальным количеством фурнитуры и вспомогательных компонентов.

Есть и целая группа недостатков, связанных с чувствительностью компрессора. Уже говорилось, что система не терпит залива жидкостью, но также она боится морозов. К этому же стоит добавить и требования к дорожному покрытию, которые предъявляет пневмоподвеска. Плюсы и минусы в этой части тоже переплетаются, если проводить сравнение с другими механическими типами подвесок. Пневматика хороша тем, что ее исполнительные узлы характеризуются прочностью и износостойкостью. Однако функциональная рабочая часть с компрессором и электротехническими элементами без надлежащей защиты может быть повреждена.

Отзывы о пневмоподвеске

В процессе эксплуатации пользователи пневмоподвески отмечают стабильность движения, ровность и удобство при управлении механизмами. Особенно это касается автоматических систем. С другой стороны, все перечисленные свойства актуальны только в случаях, если применяется штатная заводская пневмоподвеска. Отзывы владельцев о пакетах, которые внедрялись кустарными способами, содержат немало критики. Она выражается и в необходимости постоянной замены отдельных деталей, и в нарушениях в бортовой электроцепи, а также в механической слабости конструкции как таковой.

Заключение

Не всегда себя оправдывает и выбор заводского пневматического пакета в качестве опции. Надо учитывать, что изначально такие системы разрабатывались для грузовых машин, в которых они и проявляют свои лучшие качества. Благодаря качественно установленной пневмоподвеске микроавтобус может обеспечивать высокий подъем кузова, его автоматическое выравнивание в условиях неравномерной нагрузки и т.д. Эти и другие преимущества могут пригодиться и водителю легковой машины, но надо не забывать про высокие финансовые затраты. Кроме немалого ценника пневматики как опции, от водителя потребуются и регулярные вложения в техническое обслуживание механизма.

fb.ru

принцип работы элементы плюсы и минусы

Пневматическая подвеска представляет собой разновидность подвески, функция которой – регулирование клиренса посредством пневматических упругих элементов. Пневмоподвеска отвечает за уровень просвета между нижней частью кузова и дорожным полотном, оказывает положительное влияние на комфорт и безопасность водителя. Данный компонент нередко встречается в автомобилях бизнес-класса и внедорожниках.

Устройство пневматической подвески

Пневматическая подвеска состоит из нескольких компонентов:

  • Упругих элементов
  • Ресивера
  • Модуля для подачи воздуха (компрессора)
  • Регулируемых амортизаторов
  • Системы управления

Упругий пневматический элемент представляет собой основной компонент системы подвески, отвечающий за поддерживание кузова автомобиля на определенной высоте. Принцип работы упругих элементов сводится к изменению давления, увеличению, либо уменьшению объема воздуха. Данная составляющая может устанавливаться отдельно или в качестве встроенного амортизатора.

За регулирование клиренса отвечает не менее важный элемент пневматической подвески – ресивер. Примечательно, что регулировка осуществляется без участия компрессора. Функционирование адаптивных подвесок также улучшается благодаря ресиверу. Компрессор является модулем для подачи воздуха в сжатом состоянии. Воздух подается в ресивер, после чего поставляется в исполнительные механизмы. От компрессора зависит вся система, поскольку без участия воздуха в процессе регулировки высоты получить желаемые показатели было бы невозможно.

Система управления представлена блоком и датчиками подвески. Выходные датчики производят необходимые замеры и посылают электрические сигналы к блоку управления. Благодаря этому автомобиль улучшает характеристики в условиях дороги, вне зависимости от скоростного режима и типа поверхности. Вероятность заноса и крены в стороны минимизируются, что не может не радовать водителя, пекущегося о безопасности. Система управления предусматривает другие компоненты: клапаны пневматических упругих элементов, выпускной клапан, реле включения компрессора. Регулируемые амортизаторы играют роль амортизаторной стойки, и могут устанавливаться на любую подвеску.

Типы пневмоподвесок

Одноконтурные пневматические подвески применяются в конструкции грузовых автомобилей, седельных тягачей. Регулирование жесткости в таких случаях достигается за счет массы груза, находящегося в автомобиле. Как правило, одноконтурная подвеска устанавливается на заднюю ось грузовика, пикапа или минивена.



Двухконтурная пневмоподвеска предусматривает установку на одну или две оси автомобиля. При установке на одну ось выполняется независимое реагирование обоих колес, тогда как при установке на две оси система работает в качестве двух одноконтурных подвесок.

Наиболее технически сложной считается четырехконтурная подвеска, за которой закреплена сложная задача – регулировка каждого колеса автомобиля в отдельности. В таком случае транспортное средство оснащается электронным блоком управления, регулирующим давление в пневмо элементах с помощью датчиков.

Принцип работы

Автопроизводители внедряют в пневмоподвеску несколько опций управления: автоматическое изменение кузовного уровня соответственно скорости движения; автоматическое поддержание кузова на определенном уровне от дорожного полотна; принудительное изменение уровня кузова по отношению к дороге.

Подержание уровня кузова в автоматическом режиме достигается вне зависимости от загруженности транспортного средства. В данном процессе отыгрывают важную роль датчики, задача которых – измерение расстояния между колесами и кузовом автомобиля. Полученные данные сравниваются с заданной величиной. Если имеет место расхождение показаний, то к работе приступают клапаны упругих элементов, выпускной клапан, регулирующие подъем и опускание кузова вашего авто.

Принудительное изменение высоты автомобильного кузова предусматривает несколько уровней, в числе которых пониженный, повышенный и номинальный. Если говорить о номинальном уровне – используется в процессе поездки по дорогам со скоростью не более 100 км/час. Во время движения на высокой скорости применяется пониженный уровень. Повышенный уровень высоты кузова целесообразен при поездках по бездорожью, когда скорость не превышает 40 км/час, при этом рельеф нестабильный.

Водитель лично устанавливает уровень высоты кузова относительно дороги, используя специальный переключатель. В моделях внедорожников с большими габаритами предусмотрен значительный ресурс дорожного просвета, что связано с перевозимыми грузами, количеством пассажиров.

Автоматическое изменение уровня кузова в соответствии со скоростным режимом движения обеспечивает автомобилю улучшенную устойчивость на дороге. По мере ускорения транспортного средства программа управления системой регулирует уровень расположения кузова по отношению к дорожному полотну, повышая при уменьшении или понижая при увеличении скорости.

Преимущества и недостатки пневматической подвески

Пневмоподвеска обеспечивает водителю комфортабельность во время поездки, улучшенную проходимость и ряд других положительных качеств. Преимущества пневматической подвески:

  • Отсутствие шумов во время поездки на автомобиле
  • Высокая плавность хода
  • Машина остается устойчивой даже на высокой скорости
  • При торможении авто не «клюет» носом
  • Автомобиль лучше держит дорогу
  • Возможна автоматическая регулировка клиренса
  • Возможно регулирование жесткости подвески в процессе поездки
  • Продолжительный срок эксплуатации при подходящих условиях

Есть у пневмоподвески и недостатки, о которых стоит знать заранее:

  • Элементы пневматической подвески чаще всего непригодны к ремонту
  • Продолжительность эксплуатации системы зависит во многом от погодных условий, отрицательных температур
  • Значительный износ резиновых оболочек-манжет
  • Высокая стоимость ремонтных работ и комплектующих
  • Дорожные реагенты оказывают негативное воздействие на срок службы пневмоподвески
  • При выходе из строя пневматических стоек потребуется их замена

Принимая во внимание плюсы и минусы пневматической подвески, сделать выбор намного проще. Наиболее часто определиться помогают именно положительные качества пневматической подвески.

Устойчивость автомобиля во время движения по дороге, минимальная вероятность заноса и сопутствующих обстоятельств – лишь часть преимуществ пневмосистемы. Достоинства пневматической подвески превосходят недостатки, и для настоящего ценителя комфорта, безопасности выбор остается очевиден! Однако если вы не готовы доплачивать за удобство – дважды обдумайте решение приобрести автомобиль с пневматической подвеской. Обращайте внимание на высокую стоимость обслуживания транспортного средства с рассматриваемой системой.

Читайте также

podveska-avtomobilya.ru

Пневматическая подвеска

Пневматическая подвеска – это разновидность подвески, которая позволяет регулировать клиренс (то есть высоту кузова относительно дорожного полотна) за счет пневматических упругих элементов.

Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию успехом не увенчались

Применяется на грузовиках, полуприцепах, а также на внедорожниках и многих моделях бизнес-класса.

История и особенности конструкции пневмоподвески

Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.

В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).

Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель  оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.

Устройство пневмоподвески

В качестве основного ресурса, необходимого для работы такого типа подвески, используется воздух, находящийся внутри регулируемого элемента – пневморессоры (или пневматического упругого элемента, как ее еще называют). Упругость этой конструкции достигается за счет изменения уровня давления и количества воздуха внутри нее. Нужный уровень контролируется с помощью системы управления, специальной электроники, датчиков, системы клапанов и модуля подачи воздуха – компрессора, который за счет электросети автомобиля нагнетает воздух внутрь упругих элементов «пневмы».

Кроме того, помимо модуля подачи воздуха, на пневмоподвеску часто устанавливают ресивер – специальный резервуар для хранения запасов воздуха, который используется на небольшой скорости, чтобы не приходилось лишний раз гонять воздух с помощью компрессора.

Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные

Пневморессора состоит из корпуса с направляющей, манжеты и поршня. Пневматический упругий элемент может изготавливаться как со встроенным амортизатором, так и устанавливаться отдельно. Манжета изготавливается из прочного многослойного эластомера, или, проще говоря, из усиленной резины. Иногда на дорогих автомобилях для поддержания давления в случае утечки воздуха в упругом элементе монтируют клапаны остаточного давления. По сути, пневмоподвеска не является отдельным видом подвески автомобиля. Связано это с тем, что она чаще всего интегрирована в уже имеющуюся стандартную конструкцию, будь то подвеска МакФерсон, «многорычажка» или рессорная конструкция.

Разновидности пневматических подвесок

Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные.

Одноконтурная пневматическая подвеска – это удел, в первую очередь, грузовиков и седельных тягачей. Она устанавливается на одну ось (чаще – заднюю) и регулирует ее жесткость в зависимости от массы груза на авто.

Двухконтурная может устанавливаться как на одну ось, так и на две. Если она установлена на одной оси, она отвечает за независимое регулирование обоих колес, если же на двух, то действует как две одноконтурные системы.

Четырехконтурная (самая сложная) разновидность пневматической подвески осуществляет регулировку каждого колеса по отдельности. Чаще всего в четырехконтурных системах присутствует электронный блок управления, который с помощью датчиков регулирует давление в пневмоэлементах.

Современные пневматические подвески

Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.

В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»

Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.

Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.

Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из  США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» - «танцующие» автомобили или буквально лежащие «на брюхе».

Плюсы и минусы пневматической подвески

Основное преимущество использования пневмоподвески заключается в том, что автомобиль сохраняет великолепную плавность хода, при этом не «клюет» носом при торможении, не кренится в крутых поворотах, на большой скорости становится устойчивее и лучше держит дорогу.

Из недостатков можно выделить лишь сильный износ резиновых оболочек-манжет (особенно при эксплуатации в России) и их высокую стоимость. Кроме того, пневматическая подвеска очень чувствительна к условиям эксплуатации: ее ресурс могут резко сократить низкие температуры или чересчур «едкие» дорожные реагенты.

blamper.ru

Пневматическая подвеска автомобиля

Мир автомобилей представлен машинами различного класса. Они отличаются между собой по представительности, стоимости и наличию дополнительных функций. Автомобили бизнес-класса настоящие аристократы использующие передовые разработки самых известных производителей. Для бюджетных марок машин отдельные опции остаются несбыточной мечтой и достаются в самую последнюю очередь.

Среди всех дополнительных опций и «фишек» автомобилей представительского класса особняком стоит пневматическая подвеска. Она объединила в себе все передовые разработки, касающиеся подвески и ходовой системы транспортных средств.

Наличие пневматической подвески на автомобиле говорит о его высоком классе и элитности среди «автомобильной братии». Сегодня пневматическую подвеску можно встретить на большей части автомобилей бизнес-класса. Для многих устройство подвески этого типа остаётся настоящей загадкой и порождает массу слухов и искажённой информации.

Что собой представляет пневматическая подвеска автомобиля?

Очень часто владельцы автомобилей с низким дорожным просветом страдают от «лежащих полицейских», высоких бордюр, крутых спусков и съездов. Если взглянуть на днище их транспортного средства, в частности защиту двигателя и глушитель можно увидеть множество царапин и прочих мелких повреждений, оставляемых на их поверхности.

Всё это последствия низкой посадки автомобиля, которую исправить не получится. Конечно, можно найти некоторые отдельные технические решения, но кардинальных изменений они не способы принести. О поездках за грибами, ягодами и на рыбалку, в автомобиле с низким клиренсом можно забыть. Существует опасность оставить часть выхлопной системы в лесу.

Совсем иная ситуация обстоит на автомобилях с пневматической подвеской. Она позволяет водителю в любой момент корректировать дорожный просвет автомобиля. Его можно увеличивать или уменьшать. Всё зависит от конкретной ситуации.

Впереди глубокая яма или косогор, не беда достаточно одного нажатия кнопки и клиренс машины увеличится на несколько сантиметров. Это позволит без последствий для днища автомобиля преодолеть препятствие.

Первоначально пневматическая подвеска устанавливалась только на грузовые машины. Оценив её по достоинству, автомобильные производители решили применять подвеску этого типа на легковом транспорте. Эксперимент оказался удачным и пневматическую систему начали активно использовать.

Ещё одним преимуществом подвески на пневматической основе является возможность её устройства на существующей традиционной системе. Устанавливаются дополнительные элементы, позволяющие водителю менять клиренс транспортного средства.

Виды пневматической подвески

С течением времени традиционная конструкция пневматической подвески перестала устраивать производителей автомобилей, и они решили внести некоторые изменения. Это привело к тому, что появились различающиеся между собой виды пневматической подвески. Принцип работы их остался неизменным.

Выделяют следующие виды пневматической автомобильной подвески:

1.Одноконтурная система.

Её можно монтировать только лишь на одну ось транспортного средства. Система может быть установлена как на переднюю, так и заднюю ось. Всё зависит от желания водителя.

Используют пневматическую подвеску этого типа сугубо на грузовых машинах. Популярность её обусловлено во многом возможностью по мере загрузки транспорта регулировать жёсткость оси.

2.Двухконтурная система.

Можно монтировать на одну или обе оси. Если монтаж системы выполняется на одну ось, то это позволяет делать независимую регулировку колёс транспортного средства. Если устанавливается подвеска сразу же на две оси, то работу она свою выполняет как две одноконтурные самостоятельные системы.

3.Четырёхконтурная подвеска.

Продукт мысли самых известных автомобильных инженеров. Имеет столь сложную конструкцию и механизм действия, что способна свести с ума любого механика. Работу системы контролирует специальный блок электронного управления.

Его действия координирует датчик. Большая часть производителей автомобилей отдаёт предпочтение именно этой системе. Она обеспечивает точные изменения дорожного просвета автомобиля за счёт использования электронного блока управления. Очень удобная и практичная функция.

Как устроена пневматическая подвеска автомобиля?

Устройство пневматической подвески не такое простое, как может показаться на первый взгляд неискушённому автолюбителю. Не зря она требует специального обслуживания и ремонта. Без специализированного оборудования просто невозможно обойтись.

Можно рассмотреть устройство пневматической подвески автомобиля на примере простой одноконтурной системы:

1.Пневматические рабочие элементы.

Являются основными рабочими «лошадками» системы принимая на себе всю нагрузку, передаваемую прочими элементами подвески. Они своеобразный «скелет», на котором держатся остальные части.

Их главная задача удерживать кузов транспортного средства на заданной высоте. Достигается это за счёт изменения уровня давления в рабочих элементах пневматической подвески. Увеличение или снижение объёма воздуха в них основа основ работы подвески этого типа.

2.Компрессор.

Его задача заключается в нагнетании требуемого объёма воздуха в рабочие элементы системы. Он позволяет регулировать высоту дорожного просвета автомобиля водителю одним нажатием кнопки.

3.Блок управления и датчики.

Блок управления пневматической подвески является «мозговым центром», осуществляющим превращение электронных команд, поданных водителем в механическое действие. Датчики дают возможность системе управления отслеживать положение кузова машины при движении в режиме реального времени.

4.Ресивер.

Элемент подвески, обеспечивающий регулировку дорожного просвета автомобиля. При этом минимальные действия с элементами подвески ресивер может совершать без участия компрессора.

5.Воздушные магистрали.

Их задача состоит в доставке необходимого объёма воздуха от компрессора к рабочим элементам системы. Они словно «кровеносные сосуды» оплетают собой пневматическую подвеску питая воздухом.

Как работает пневматическая подвеска автомобиля?

Принцип работы системы пневматической подвески заключается в своевременной подаче воздуха компрессором к рабочим элементам для изменения дорожного просвета транспортного средства.

Автомобиль, оснащённый данным типом подвески может находиться в 3-х состояниях:

1.Пониженный.

Кузов автомобиля относительно горизонтальной поверхности находиться на минимально возможном уровне высоты.

2.Максимальный.

Кузов автомобиля относительно горизонтальной поверхности находиться на максимально возможном уровне высоте.

3.Номинальный.

Стандартное положение кузова машины относительно горизонтальной поверхности установленное по умолчанию производителем транспортного средства.

Каждый уровень кузова машины регулируются водителем автомобиля самостоятельно. Используется переключатель, приводящий в действие элементы пневматической подвески. Это позволяет водителю транспортного средства в любое время менять уровень дорожного просвета.

Преимущества и недостатки пневматической подвески автомобиля

Как и любая система подвеска этого типа не избежала изрядной доли критики. Особенно первые образцы автомобилей, оснащённые системой оказались неудачными с точки зрения надёжности. Конечно, в будущем подвеску доработали и улучшили её надёжность.

Выделяют следующие преимущества и недостатки пневмоподвески:

Преимущества:
  • регулировка жёсткости подвески в режиме реального времени;
  • автоматическая регулировка дорожного просвета;
  • мягкость хода машины;
  • минимальный шум при работе подвески.
Недостатки:
  • низкая эффективность работы при отрицательных температурах;
  • низкий запас прочности;
  • обслуживание и ремонт «бьют» по карману.

Заключение

Конечно, несмотря на ряд преимуществ пневматическая подвеска не смогла избежать недостатков. Она довольно капризна и требовательна в обслуживании. Несмотря на все отрицательные моменты связанные с её обслуживанием она имеет очень неплохие перспективы дальнейшего развития.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru
