Откосы грунта – Углы естественного откоса грунтов, отношение высоты к заложению для различных типов сухих, влажных и мокрых грунтов, песков, других пород.
Откосы котлована
Вернуться на страницу «Котлован»
Производство земляных работ: Откосы котлована и траншеи.
Согласно СП 104-34-96:
3.7. Траншеи с вертикальными стенками могут разрабатываться без крепления в грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод на глубину (м):
- в насыпных песчаных и гравелистых грунтах……… не более 1;
- в супесях……………………………………………………………… не более 1,25;
- в суглинках и глинах……………………………………………. не более 1,5;
- в особо плотных нескальных грунтах…………………… не более 2.
При разработке траншей большой глубины необходимо устраивать откосы различного заложения в зависимости от состава грунта и его влажности (табл. 1).

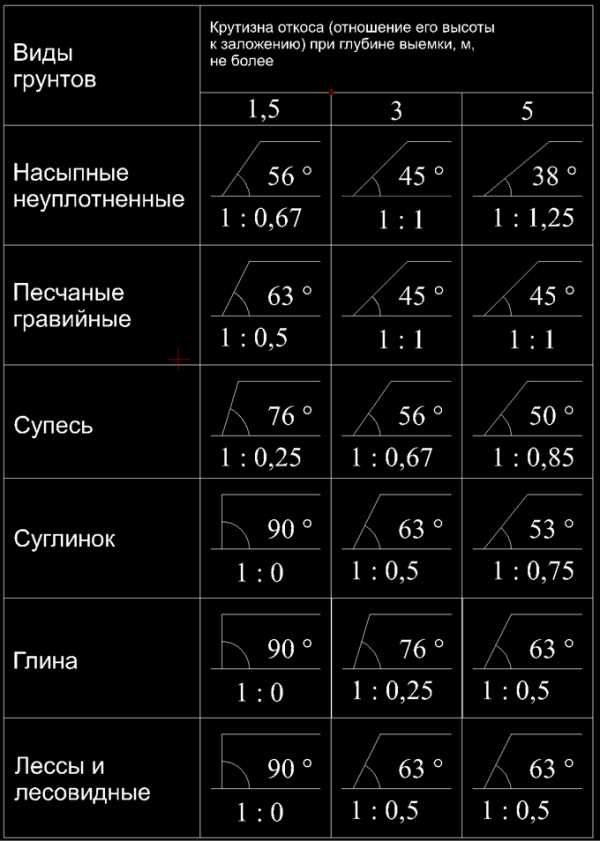

Таблица 1
Допустимая крутизна откосов траншей
| Грунт | Отношение высоты откосов к его заложению при глубине выемки, м | ||
| до 1,5 | до 3,0 | до 5,0 | |
| Насыпной естественной влажности | 1 : 0,67 | 1 : 1 | 1 : 1,25 |
| Песчаный и гравийный влажный (ненасыщенный) | 1 : 0,50 | 1 : 1 | 1 : 1 |
| Супесь | 1 : 0,25 | 1 : 0,67 | 1 : 0,85 |
| Суглинок | 1 : 0 | 1 : 0,50 | 1 : 0,75 |
| Глина | 1 : 0 | 1 : 0,25 | 1 : 0,50 |
| Лессовидный сухой | 1 : 0 | 1 : 0,50 | 1 : 0,50 |
| Скальные на равнине | 1 : 0,2 | 1 : 0,2 | 1 : 0,2 |
Откосы котлована.
Угол естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев. При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения.
Крутизна откоса зависит от угла естественного откоса.
Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению:
h/a = 1/m
m – коэффициент откоса.
Источник: Сборник вспомогательных материалов для разработки пособия по рекультивации земель, нарушаемых в процессе разработки карьеров и строительства автомобильных дорог
3.30. Углы естественного откоса грунтов
Таблица 3.30
| Грунт | Относительная влажность грунта | |||||
| сухой | влажный | мокрый | ||||
| градусы | отношение высоты к заложению | градусы | отношение высоты к заложению | градусы | отношение высоты к заложению | |
| 1 | 2 | 3 | 4 | 5 | б | 7 |
| Галька | 35 | 1:1,5 | 45 | 1:1 | 25 | 1:2,25 |
| Гравий | 40 | 1:1,25 | 40 | 1:1,25 | 35 | 1:1,5 |
| Глина жирная | 45 | 1:1 | 35 | 1:1,5 | 15 | 1:3,75 |
| Грунт насыпной | 35 | 1:1,5 | 45 | 1:1 | 27 | 1:2 |
| Грунт растительный | 40 | 1:1,25 | 35 | 1:1,5 | 25 | 1:2,25 |
| Песок крупный | 30 | 1:1,75 | 32 | 1:1,5 | 27 | 1:2 |
| Песок средний | 28 | 1:2 | 35 | 1:1,5 | 25 | 1:2,25 |
| Песок мелкий | 25 | 1:2,25 | 30 | 1:1,75 | 20 | 1:2,75 |
| Суглинок легкий | 40 | 1:1,25 | 30 | 1:1,75 | 20 | 1:2,75 |
| Суглинок, глина легкая | 50 | 1:0,75 | 40 | 1:1,25 | 30 | 1:1,75 |
| Песок с гравием и галькой | 35 | 1:1,5 | 40 | 1:1,25 | 30 | 1:1,75 |
| Супесь полутвердая | 40 | 1:1,25 | 30 | 1:1,75 | 15 | 1:3,5 |
| Щебень | 40 | 1:1,25 | 45 | 1:1 | — | — |
| Каменная наброска | 40 | 1:1,25 | 45 | 1:1 | — | — |
3.31. Углы естественного откоса пород (вразрыхленном состоянии)
Таблица 3.31
| Породы | Угол естественного откоса, град, для породы | ||
| сухой | влажной | мокрой | |
| 1 | 2 | 3 | 4 |
| Растительная земля | 40 | 35 | 25 |
| Песок крупный | 30-35 | 32-40 | 25-27 |
| Песок средний | 28-30 | 35 | 25 |
| Песок мелкий | 25 | 30-35 | 15-20 |
| Суглинок | 40-50 | 35-40 | 25-30 |
| Глина жирная | 40-45 | 35 | 15-20 |
| Гравий | 35-40 | 35 | 30 |
| Торф без корней | 40 | 25 | 15 |
| Скальные | 45-60 | ||
Угол естественного откоса — наибольший угол, который может быть образован свободным откосом сыпучего материала с горизонтом в состоянии равновесия.
saitinpro.ru
|
При разработке котлована важно правильно определить параметры откосов.
В первую очередь необходимо провести геологические и гидрогеологические изыскания. Если есть грунтовые воды, оползневые грунты или котлован глубиной свыше 5 метров, то необходим индивидуальный проект под выявленные уникальные условия. Откосы с вертикальными стенками разрешены при разработке котлованов и траншей для грунтов с равномерной структурой и невысокой влажностью, где нет грунтовых вод и сооружений поблизости. Согласно СНиП 111-4-80 глубина для таких котлованов и траншей не может превышать для грунтов:
Для обычных и часто распространенных условий крутизну откосов при разработке котлована необходимо определять согласно таблице: Параметры откосов котлована согласно СНиП 111-4-80 При напластовании различных грунтов, крутизну нужно определять по самому неустойчивому пласту. Отметим, что включения неустойчивых грунтов, валунов, камней следует убирать экскаватором для исключения возможности обрушения.
При напластовании различных грунтов, крутизну нужно определять по самому неустойчивому пласту. Отметим, что включения неустойчивых грунтов, валунов, камней следует убирать экскаватором для исключения возможности обрушения. Наша фирма разрабатывает котлованы от 400 до 20 000 куб. м. в Москве и по всей Московской области. Мы готовы проконсультировать вас по земляным работам, рассчитать цены и сроки выполнения работ. |
kvmrent.ru
Крутизна откосов — Строительные работы
Таблица 139 — Крутизна откосов выемок постоянных земляных сооружений при благоприятных гидрогеологических условиях
| Характеристика выемок | Крутизна откосов |
| Выемки в глинистых и песчаных грунтах естественной влажности и однородного напластования при глубине выемки до 3 м | 1:1,25 |
| Выемки в тех же грунтах при глубине выемки от 3 до 12 м | 1:1,5 |
Примечание. Выемки, прорезывающие грунты, неоднородные по физическим свойствам, могут иметь откосы с ломаным очертанием.
Таблица 140 — Наибольшая крутизна откосов котлованов и траншей, выполняемых без креплений
| Наименование грунтов | Крутизна откосов при глубине выемки в м | |
| до 3 | от 3 до 6 | |
| Насыпные, песчаные, гравийные | 1:1,25 | 1:1,5 |
| Супесь | 1:0,67 | 1:1 |
| Суглинок | 1:0,67 | 1:0,75 |
| Глина | 1:0,5 | 1:0,67 |
| Лесс | 1:0,5 | 1:0,75 |
| Скальные разборные | 1:0,1 | 1:0,25 |
| Скальные плотные | 1:0 | 1:0,1 |
Таблица 141 — Предельная высота насыпей с полуторными откосами
| Род грунта | Высота насыпи в м |
| Глинистые, пылеватые | 6 |
| Суглинистые, мергелистые | 6-7 |
| Супеси, мелкий песок | 6-8 |
| Средние и крупнозернистые пески | 10 |
| Гравелистые и щебеночные | 10-12 |
| Легко выветривающиеся скальные породы | 12 |
Крутизна откосов насыпей временных земляных сооружений
| Род грунта | Высота насыпи в м | Крутизна откосов |
| Гравелистые и крупнопесчаные грунты | 12 | 1:1,25 |
| Глинистые, суглинистые и песчаные грунты естественной влажности . | 8 | 1:1,25 |
| Камень мелкий | 6 | I :0,75 |
| Камень крупный (постелистый) | 5 | 1 :0,5 |
| Лесс | 3 | 1 :0,5 |
arxipedia.ru
Крутизна откосов — ТехЛиб СПБ УВТ
Из Пособия по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий (к СНиП 2.05.07-85).
2.20. Крутизну откосов насыпей и выемок следует назначать в зависимости от вида грунта, высоты насыпи и глубины выемки с учетом инженерно-геологических, гидрологических и мерзлотных условий, а также способа производства работ и метода укрепления откосов согласно СНиП 2.05.07-85, п. 2.56.
2.21. Откосы насыпей, выемок и других грунтовых сооружений, подверженных разрушению под воздействием природных, техногенных и антропогенных факторов, должны быть укреплены. Тип укрепления следует назначать в зависимости от конструкции сооружения, интенсивности воздействия природных факторов и физико-механических свойств грунтов.
На подтопляемых откосах в укреплении следует предусматривать обратный фильтр из дренирующих грунтов или геотекстиля. Отметка верха укрепления подтопляемых откосов должна быть выше отметки наибольшего уровня воды, определяемого с учетом наката волны подпора воды на откос. На подходах к большим и средним мостам, а также на оградительных дамбах превышение должно быть не менее чем на 0,5 м, на подходах к малым мостам и трубам, а также на затопляемых регуляционных сооружениях и бермах — не менее чем на 0,25 м.
2.22. При сложных инженерно-геологических и гидрогеологических условиях крутизну откосов назначают:
в выемках глубиной более 12 м: в скальных слабовыветривающихся грунтах, при применении скважинных зарядов методом контурного взрывания допускается устройство вертикальных откосов;
В выемках глубиной до 6 м: в глинистых пылеватых грунтах в районах с избыточным увлажнением следует принимать 1 : 2, глубиной более 6 м — устанавливают расчетом;
в выемках, сооружаемых в легковыветривающихся скальных грунтах и в лессах, следует проектировать с учетом опыта строительства и эксплуатации земляного полотна в рассматриваемом районе;
в выемках в легковыветривающихся неразмягчаемых скальных грунтах — от 1 : 0,5 до 1 : 1,5;
в выемках глубиной до 2 м — 1 : 3 и более;
в выемках, сооружаемых в районах подвижных песков на участках с полузаросшей и заросшей растительностью, крутизну откосов разрешается принимать равной углу естественного откоса песка, но не более 1 : 1,5.
2.23. При проектировании откосов выемок на бортах карьеров высоту устойчивого откоса и его крутизну рекомендуется назначать по табл. 6.
Таблица 6
Скальные грунты в откосах карьеров | Средний размер блоков породы в массиве, м | Высота откоса борта карьера, м | Рекомендуемая крутизна откоса |
| Монолитные | Более 1,5 | 20 и более | 1 : 0,1 |
| Крупноблочные (малотрещиноватые) | 1,5 — 1 | До 20 | 1 : 0,1 — 1 : 0,2 |
| Крупноблочные (среднетрещиноватые) | 1 — 0,5 | До 16 | 1 : 0,2 |
| Среднеблочные (трещиноватые) | 0,5 — 0,1 | До 12 | 1 : 0,2 — 1 : 0,5 |
| Мелкоблочные (сильнотрещиноватые) | Менее 0,1 | До 6 | 1 : 0,5 — 1 : 1 |
2.24. Откосы насыпей, сооружаемых из дренирующих грунтов над поверхностью болота, следует проектировать с уклоном 1 : 1,5, а из мелких и пылеватых песков — в верхней части насыпей с уклоном — 1 : 1,75, а также нижней, считая от поверхности болота на высоту 1 м, — 1 : 3.
2.25. Крутизна откосов насыпей, возводимых из песчаных грунтов, назначается с учетом вида грунта согласно табл. 7.
Таблица 7
Грунт | Крутизна откосов |
| Пески среднезернистые (на всю высоту насыпи) | 1 : 1,5 |
| Пески мелкие, однородные и пылеватые (для отсыпки верхней части насыпи, выше капиллярного поднятия) на сухих основаниях | 1 : 1,75 |
| Пески среднезернистые (для отсыпки нижней части насыпей на высоту капиллярного поднятия) на сырых и мокрых основаниях, представленных малопросадочными грунтами | 1 : 2 |
| Пески мелкие, пылеватые (для отсыпки нижней части насыпи) на сырых и мокрых основаниях, представленных сильнопросадочными грунтами | 1 : 3 |
2.26. Крутизну откосов кюветов следует назначать с полевой стороны равной крутизне откосов выемки, а со стороны пути — 1 : 1,5.
Глубину кюветов следует принимать не менее 0,6 м, а ширину по дну — назначать 0,4 м. Для районов с сухим климатом допускается уменьшать глубину кюветов до 0,4 м.
В выемках при расположении путей на уклонах менее 2 ‰ в глубину кюветов в водораздельных (переломных) точках допускается уменьшать до 0,2 м.
В выемках, проектируемых в слабовыветривающихся скальных породах, вместо кюветов допускается устраивать бордюры из камня или бетонных блоков.
Кюветы в легковыветривающихся скальных грунтах допускается проектировать глубиной менее 0,4 м.
В скальных выемках для отвода воды можно использовать кювет-траншеи.
2.27. Размеры поперечного сечения кюветов, нагорных водоотводных канав следует определять расчетом с учетом расхода воды: с вероятностью превышения обеспечения 1 % на линиях категории IВ и 3 % на линиях категории IIВ.
Расчет выполняют по программе автоматизированного гидравлического расчета кюветов и канав (прил. 9).
2.28. Верх земляного полотна, присыпаемого для укладки второго пути, следует проектировать: при недренирующих грунтах с поперечным уклоном в сторону от существующего пути 0,04 в выемках и 0,02 в насыпях. С целью экономии балласта верхнюю часть примыкаемого земляного полотна (выше бровки существующего пути) следует отсыпать из дренирующего грунта.
2.29. Верх земляного полотна железнодорожных путей с заглубленным и полузаглубленным балластным слоем, а также земляного полотна, сооружаемого для укладки нескольких путей (более двух), проектируется односкатным или двускатным. При большем числе путей следует проектировать пилообразный поперечный профиль с устройством в пониженных местах водоотводных лотков.
2.30. Количество путей, располагаемых на одном скате, принимают в зависимости от вида грунта земляного полотна, материала балласта и условий увлажнения на основе технико-экономических расчетов, учитывающих затраты на балластировку и устройство водоотводных сооружений (лотков, дренажей).
Наибольшее число путей на одном скате в зависимости от вида грунта, материала балласта и условий увлажнения, а также величины уклонов скатов определяют по табл. 8.
Таблица 8
Грунты | Материалы балластного слоя | Степень увлажнения | Наибольшее число путей на одном скате | Уклон ската, ‰ |
| Дренирующие | Гравий, пески крупные и средние | Малая | 10 и более | 0 |
| То же, и ракушка | Большая, средняя | 10 | 0 | |
| Недренирующие | Гравий | Малая | 10 — 8 | 1 |
| То же, и ракушка | Большая, средняя | 8 — 6 | 2 | |
| Пески мелкие | Малая | 8 — 6 | 2 | |
| То же, и ракушка | Большая, средняя | 3 — 2 | 2 |
2.31. Ширину насыпей, сооружаемых на вечномерзлых грунтах, назначают с учетом уширения ее за счет компенсации осадки грунтов основания и тела насыпи в результате оттаивания льдистых грунтов в эксплуатационный период — при подъеме пути на балласт.
Уширение основной площадки DВ определяют по формуле
DВ = 2m (Sн + Sо), (1)
где m — крутизна откоса балластной призмы, равная 1,5; Sн — осадка тела насыпи; sо — осадка основания насыпи.
При отсыпке насыпей талых и сыпучемерзлых грунтов при
Н £ 2, Sн = 0, Sэ = (3 — Н) , (2)
2 £ H £ 3, Sн = (H — 2) , Sо = (3 — H) , (3)
где ρстр, ρест — плотность грунтов тела насыпи и естественного основания в строительный период; ρэн, ρэо — плотность грунтов тела насыпи и естественного основания в эксплуатационный период.
tehlib.com
Уплотнение грунтов откосов и посев семян многолетних трав
По окончании планировки необходимо грунт на откосах дополнительно уплотнить. Практика показала, что даже при строгом соблюдении требований к послойному уплотнению грунтов (см. гл. 11) поверхностные слои откосов толщиной до 0,5 м остаются неуплотненными. В связи с этим насыпи, возведенные из песчаных и связных грунтов высотой до 2 м с пологими откосами, дополнительно уплотняют катками на пневматических колесах.
Откосы насыпей из горных пород целесообразно уплотнять площадочными самопередвигающимися вибраторами массой не менее 500 кг. Откосы насыпей высотой до 10 м уплотняют вибрационным катком массой более 4000 кг, подвешенным к стреле экскаватора-драглайна или специально оборудованному трактору (рис. 15.10). При большей высоте насыпей откосы уплотняют в процессе их возведения по ярусам.
Рис. 15.10. Уплотнение грунта откоса насыпи виброкатком
1 — трактор; 2 — лебедка; 3— кронштейн с блоком; 4—канат; 5 — дополнительная колесная опора; 6—виброкаток
Если на откосах не могут произрастать травосмеси, то их нужно прикрыть слоем растительного грунта толщиной 10 см. При жирных глинах, а также одноразмерных мелких песках толщину растительного грунта увеличивают до 15 см. Для лучшего сцепления с растительным грунтом поверхность откосов разрыхляют на глубину 10—15 см рыхлителем. При планировке откосов планировочным ковшом экскаватора-драглайна дополнительное рыхление грунта на откосах не требуется, но тогда нарезают борозды глубиной 10—15 см через 1 м, параллельные бровке земляного полотна. Если с той же стоянки в нижней части откоса делают лунки, то ковш экскаватора забрасывают к подошве откоса. Затем его перемещают вверх по откосу, сообщив ему ныряющее движение (поднимая и опуская заднюю часть ковша). В процессе движения ковш режущей кромкой образует лунки, которые не должны соединяться в сплошную борозду, способствующую размыву откоса поверхностными водами.
По подготовленной поверхности откосов распределяют растительный грунт, ранее снятый и сложенный в валы вдоль красных линий; его перемещают бульдозером к подошве насыпи или внешней бровке выемки. Если такого грунта нет, используют грунт, взятый с заболоченных или заторфованных участков, характеризующийся обычно кислой реакцией, поэтому его предварительно нейтрализуют известью (0,5—1 % массы). Подготовленный заторфованный грунт распределяют любой планировочной машиной по поверхности откосов за 1—2 прохода (по одному следу) с перекрытием следов на 1/3. В местах вогнутых вертикальных кривых для сброса поверхностной воды на откосах до их укрепления укладывают телескопические лотки. Основным видом укрепления незатопляемых откосов является засев их многолетними травами (гидропосев травосмесей с мульчированием), особенно если отсутствует качественный растительный грунт.
Для укрепления откосов, как и при создании травяного покрова на полосах зеленых насаждений, применяют те же семена трех биологических групп (см. гл. 9). Укрепляют не только откосы и разделительные зеленые полосы, но и газоны, лужайки, конуса и подходы к искусственным сооружениям, а также скверы.
