1.Определяем объём котлована.

Марка (тип трак- тора)

Мощ-ность, кВт

Масса, т

Ём-кость ковша, м3 (размер отвала)

Наибольшие размеры разработки, м

Габариты (длина × ширина× высота), м

Про-из- води-тель-ность, м3/ч

ЭО-2621А ЭО-3322 ЭО-3332 Э-5015А ЭО-4321 ЭО-4121 ЭО-5122 ЭО-5123 ЭО-6122

44 55 55 59 59 95 125 125 150

5,5 14,5 14,5 13,0 19,2 24,5 35,8 37,0 58,0

0,25 0,4..0,5 0,4 0,5 0,65 1,0 1,25;1,6 2,0 5,0

10 16,4 17,2 14,6 18,0 18,8 18,8 20,4 20,4

2.2 5,2 5,1 3,9 5,6 5,0 5,0 5,5 5,3

7,5×2,0 ×2,25 9,3×2,5 ×3,1 8,8×2,3 ×3,1 8,1×2,8 ×3,0 9,1×3,0 ×4,5 10,4×3,0 ×3,2 13,0×3,1 ×4,9 13,0×3,1 ×4,9 14,0×3,6 ×5,5

20 25 25,5 30 40 50 60 80 100

studfiles.net

Определение размеров и объема траншей и котлованов

Для определения технологических параметров работы экскаваторов необходимо предварительно рассчитать размеры и объемы выемок (ширину понизу и поверху, крутизну откосов, глубину).

При отрывке траншеи с вертикальными стенками и последующим их креплением (рис. 4.6,а) ее ширина по дну (Ь) для трубопроводов с наружным диаметром Д принимается b = А + 2о, где о — толщина крепления; величина А определяется по справочным данным.

Для возведения каких-либо сооружений в траншеях размер последних по дну назначается с учетом толщины крепления и расстояния в свету между ним и боковой поверхностью сооружения, равного 0,7 м.

При разработке траншей с откосами (рис. 4.6, б) в грунтах, расположенных выше уровня грунтовых вод, ширина траншей по дну должна быть не менее Д + 0,5 м — при укладке трубопроводов из отдельных труб и Д + 0,3 м — при укладке плетями; в грунтах ниже уровня грунтовых вод, разрабатываемых с открытым водоотливом, ширину дна траншеи определяют с учетом размещения водосборных устройств.

Ширина дна траншеи и котлованов с откосами при монтаже в них сборных ленточных или отдельно стоящих фундаментов назначается с учетом просвета b1, равного 0,2 м, между основанием откоса и фундаментом (рис. 4.6, в). При устройстве монолитных конструкций или выполнении защитных покрытий и других работ, требующих прохода рабочих, ширина просвета b1 принимается не менее 0,7 м.

Рис. 4.6. Схемы траншей и котлованов для определения размеров и объема
а — траншеи с вертикальными стенками и креплением; б — траншеи с откосами; в — размеры траншей и котлованов при устройстве в них сооружений: I — разрез поперечный; II — разрез продольный; г — схема линейного сооружения: I — продольный профиль выемки; II — призматоид, расположенный между вертикальными плоскостями А—А и Б—Б; 1 — рельеф местности; 2 — уровень дна; д — схема котлована круглой  формы в плане

В случае совмещенной прокладки в одной траншее различных по назначению и диаметру трубопроводов необходимо учитывать минимально допустимые расстояния между ними и условия расположения их по вертикали с разницей отметок до 0,4 м. При большей разнице в отметках расстояние между трубопроводами увеличивается с учетом угла естественного откоса грунта.

Ширина траншей и котлованов по верху (B) определяется с учетом размера по дну и заложения откоса (m). Величина т зависит от крутизны откоса и глубины его заложения, вида и состояния увлажнения грунта. При отрывке траншей и котлованов, расположенных выше уровня грунтовых вод, и в грунтах, осушенных с помощью искусственного водопонижения, наибольшая крутизна откосов принимается по табл. 4.4.

При напластовании различных видов грунтов (кроме растительного) крутизну откоса для всех пластов назначают по более слабому грунту (с меньшей крутизной).

Для отрывки выемок глубиной более 5 м крутизна откоса устанавливается по расчету исходя из значений угла внутреннего трения (ф) и удельного сцепления грунта (с) с учетом нагрузки на берме откоса. Ориентировочно крутизну откоса таких выемок в непереувлажненных грунтах для средних значений Ф и с можно принять по табл. 4.5. При отрывке выемок ниже уровня грунтовых вод крутизну откосов принимают по табл. 4.6.

Определение объемов линейных сооружений (траншеи, каналы, насыпи) и котлованов производят по эмпирическим зависимостям или тригонометрическим формулам. Для этого линейные земляные сооружения предварительно разбивают вертикальными плоскостями по характерным местам продольного профиля на отдельные призматоиды (рис. 4.6, г). Тогда объем призматоида (Vi), расположенного между плоскостями 1—1 и 2—2, будет Vi=L(F1 +F2 + 4Fcp)/6,
где F1, F2 и Fcp — площади соответственно в сечениях 1—1, 2—2 и в середине призматоида.

Объем котлована прямоугольной формы с откосами (рис. 4.6, в) определяется по формуле для опрокинутой усеченной пирамиды:
Vк = hp[ab + cd+ (а + с) (b + d)]/6;
объем квадратного котлована с откосами будет: Vк = hp(F1 + F2 + корень изFlF2)/3.

Для сооружений цилиндрической или конической формы устраивают круглые в плане котлованы с откосами (рис. 4.6, д):

Vк=1,щ5hp/(R2 + r2 + Rr).

Объемы насыпей вычисляются по тем же формулам, что и для выемок, с учетом их формы. При значительной неровности рельефа местности или сложной геометрической форме земляного сооружения объем разбивают на более простые геометрические формы.

www.stroitelstvo-new.ru

Объем траншеи с откосами формула онлайн. Определение размеров и объема траншей и котлованов

СП 48.13330.2011 Организация строительства; СП 50.101.2004 Проектирование и устройство оснований и фундаментов зданий и сооружений; СТО НОСТРОЙ 2.3.18.2011 Укрепление грунтов инъекционными методами в строительстве

Также смотрят :

Расчет объема земляных работ при разработке котлована и траншей онлайн; Книги и учебники по строительству

1. Общие положения

Назначение и виды земляных сооружений

Объем земляных работ очень большой, он имеется при строительстве любого здания и сооружения. Из общей трудоемкости в строительстве земляные работы составляют 10%.

Различаются следующие основные виды земляных сооружений :
– планировка площадки;
– котлованы и траншеи;
– земляные полотна дорог;
– дамбы;
– плотины;
– каналы и др.

Земляные сооружения делятся на :
– постоянные;
– временные.

К постоянным относятся котлованы, траншеи, насыпи, выемки.

К постоянным земляным сооружениям предъявляются требования :
– должно быть прочным, т.е. сопротивляться временным и постоянным нагрузкам;
– устойчивым;
– хорошо сопротивляться атмосферным влияниям;
– хорошо сопротивляться размывающим действиям;
– должны обладать безосадочностью.

Временные земляные сооружения выполняются для последующих строительно-монтажных работ. Это траншеи, котлованы, перемычки и т.д

Основные строительные свойства и классификация грунтов

Грунтом называют породы, залегающие в верхних слоях земной коры. К ним относятся: растительный грунт, песок, супесь, гравий, глина, суглинок лессовидный, торф, различные скальные грунты и плывуны.

По крупности минеральных частиц и их взаимной связи различают следующие грунты :

Связные – глинистые;

Несвязные – песчаные и сыпучие (в сухом состоянии), крупнообломочные несцементированные грунты содержащие более 50% (по массе) обломков кристаллических пород размером более 2 мм;

Скальные – изверженные, метаморфические и осадочные породы с жесткой связью между зернами.

К основным свойствам грунтов, влияющим на технологию производства, трудоемкость и стоимость земляных работ относятся :
– объемная масса;
– влажность;
– размываемость
– сцепление;
– разрыхленность;
– угол естественного откоса;

Объемной массой называется масса 1 м3 грунта в естественном состоянии в плотном теле.
Объемная масса песчаных и глинистых грунтов 1,5 – 2 т/м3, скальных не разрыхленных до 3 т/м3.
Влажность – степень насыщения пор грунта водой

g b – g c – масса грунта до и после сушки.

При влажности до 5% – грунты называются сухие.
При влажности от 5 до 15% – грунты называются маловлажными.
При влажности от 15 до 30% – грунты называются влажные.
При влажности более 30% – грунты называются мокрые.

Сцепление – начальное сопротивление грунта сдвигу.

Сила сцепления грунтов :
– песчаных грунтов 0,03 – 0,05 МП
– глинистых грунтов 0,05 – 0,3 МП
– полускальных грунтов 0,3 – 4 МПа
– скальных более 4 МПа.

В мерзлых грунтах сила сцепления значительно больше.

Разрыхляемость – это способность грунта увеличиваться в объеме при разработке, вследствие потери связи между частицами. Увеличение объема грунта характеризуется коэффициентом разрыхления К р. После уплотнения разрыхленного грунта называется остаточной разрыхленностью К ор.

Грунты	Первоначальная разрыхленность К р	Остаточная разрыхленность К ор
Песчаные грунты	1,08 – 1,17	1,01 – 1,025
Суглинки	1,14 – 1,28	1,015 – 1,05
Глины	1,24 – 1,30	1,04 – 1,09
Мергели	1,30 – 1,45	1,10 – 1,20
Скальные	1,45 – 1,50	1,20 – 1,30

Угол естественного откоса характеризуется физическими свойствами грунта. Величина угла естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев. При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения. Крутизна откоса зависит от угла естественного откоса. Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению m – коэффициент откоса.

Углы естественного откоса грунтов и отношение высоты откоса к заложению

Грунты	Значение углов естественного откоса и отношений высоты откоса к его заложению при различной влажности грунтов
	Сухой		Влажный		Мокрый
	Угол в град	Отношение высоты к заложению	Угол в град	Отношение высоты к заложению	Угол в град	Отношение высоты к заложению
Глина	45	1: 1	35	1: 1,5	15	1: 3,75
Суглинок средний	50	1: 0,75	40	1: 1,25	30	1: 1,75
Суглинок легкий	40	1: 1,25	30	1: 1,75	20	1: 2,75
Песок мелкозернистый	25	1: 2,25	30	1: 1,75	20	1: 2,75
Песок среднезернистый	28	1: 2	35	1: 1,5	25	1: 2,25
Песок крупнозернистый	30	1: 1,75	32	1: 1,6	27	1: 2
Растительный грунт	40	1: 1,25	35	1: 1,5	25	1: 2,25
Насыпной грунт	35	1: 1,5	45	1: 1	27	1: 2
Гравий	40	1: 1,25	40	1: 1,25	35	1: 1,5
Галька	35	1: 1,5	45	1: 1	25	1: 2,25

Размываемость грунта – унос частиц текучей водой. Для мелких песков наибольшая скорость воды не должна превышать 0,5-0,6 м/сек, для крупных песков 1-2 м/сек, для глинистых грунтов 1,5 м/сек.

Согласно производственным нормам, все грунты группируются и классифицируются по степени трудности разработки различными землеройными машинами и вручную :
– для одноковшевных экскаваторов – 6 группы;
– для многоковшевных экскаваторов – 2 группы;
– для разработки вручную – 7 группы и т.д.

Подсчет объемов земляных работ

В практике строительства приходится главным образом рассчитывать объемы работ по вертикальной планировке площадок, объем котлованов и объем линейных сооружений (транше, земляные полотна, насыпи и т.д.).

Объем подсчитывается в рабочих чертежах и уточняется в проекте производства работ.

В проекты производства земляных работ должны входить картограмма земляных работ, ведомость объемов насыпей и выемок и общий баланс грунта

В проекте должны быть объем и направление перемещения масс грунта в виде ведомости или картограммы.

Должна быть продумана технология разработки, транспортировки грунта, обратной засыпки и уплотнения.

В состав проекта должны входить календарный график земляных работ, должны быть указаны людские, материальные ресурсы и выбор комплекса машин.

При подсчете объемов земляных работ котлованов, траншей, выемок насыпей,пользуются всеми известными формулами геометрии.

При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют.

Определение объемов грунтовых масс при разработке котлованов

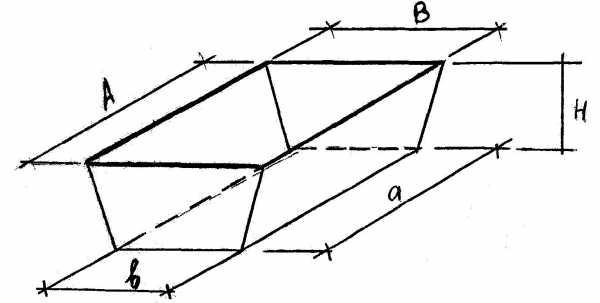

В большинстве случаев котлован представляет собой усеченную прямоугольную пирамиду, объем которой определяют по формуле :

Въездная траншея определяется по формуле :

Определение объемов грунтовых масс при устройстве линейных сооружений

Объем земляных работ для линейных сооружений насыпи, выемки, траншеи можно вычислить по формуле :

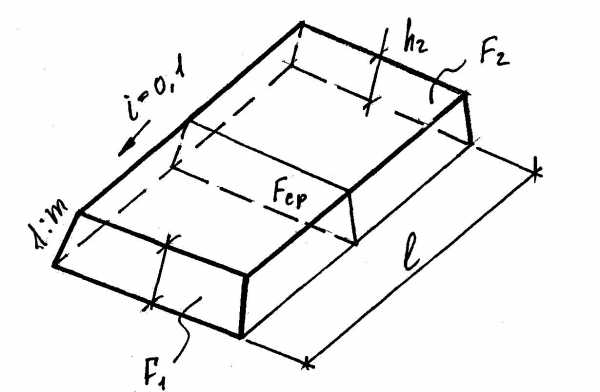

При уклоне не превышающем 0,1 можно пользоваться формулой Ф.Ф.Мурзо :

m -коэффициент откоса.

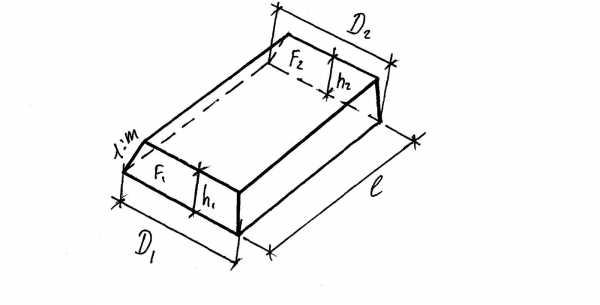

Если уклон превышает 0,1, то пользуются формулой

Подсчет объема на кривых (формула Тюльдена) :

r – радиус кривых
α – центральный угол поворота

Подсчет объемов земляных работ при планировке площадок

Наиболее целесообразно проектировать планировку площадки так, чтобы соблюдался нулевой баланс земляных масс, т.е. перераспределение земляных масс на самой площадке, без завоза или вывоза грунта.

Объем земляных работ определяют на основе картограммы.

План участка разбивают на квадраты со стороной от 10 до 50 м в зависимости от рельефа местности. При более сложном рельефе местности квадраты делят на треугольники.

Среднюю отметку поверхности площадки, при разбивке ее на квадраты определяют по формуле :

ΣH 1 – сумма отметок точек, где имеется одна вершина квадрата;
ΣH 2 – сумма отметок точек, где имеются две вершины квадрата;
ΣH 4 – сумма отметок точек, где имеются четыре вершины квадрата;
n – Количество квадратов.

При разбивке на треугольники, по формуле :

ΣH 1 – сумма отметок точек, где имеется одна вершина треугольника;
ΣH 2 – сумма отметок точек, где имеются две вершины треугольника;
ΣH 3 – сумма отметок точек, где имеются три вершины треугольника;
ΣH 6 – сумма отметок точек, где имеются шесть вершин треугольника;
n – количество квадратов.

Как правило, на планируемом участке всегда возводят дополнительные земляные сооружения в виде насыпей и выемок.

Для обеспечения нулевого баланса земляных работ возведение этих сооружений учитывается путем введения поправки к средней планировочной отметке и коэффициент остаточного разрыхления грунта.

Распределение земляных масс на площадке.

После того, как будут подсчитаны объемы земляных работ, приступают к распределению земляных масс. Из какого участка куда перевозить землю.

Перед этим надо составить баланс земляных работ. Сколько будет выемки, сколько насыпи.

При распределении земляных масс нужно учитывать профильный объем земляных работ и рабочий объем земляных работ. Рабочий больше, он учитывает откосы.

Распределение земляных масс в линейном сооружении

Учитывается :
– продольная транспортировка грунта;
– поперечная транспортировка грунта.

Какой способ принять, можно решить используя неравенство:

С вк + С нр ≤ С вн

С вк – стоимость разработки выемки и укладки грунта в кавальер;
С нр – стоимость отсыпки в насыпь из резерва;
С вн – стоимость разработки грунта и отсыпка его в насыпь.

Имеет значение правильный подсчет стоимости перевозок на те или иные расстояния.

Чтобы правильно определить длину перемещения грунта берут центры тяжести насыпи и выемки и это будет среднее расстояние для перевозок.

Общие сведения о машинах, предназначенных для производства земляных работ

Грунты разрабатываются механическим, гидромеханическим, взрывным, комбинированным и другими специальными способами.

Механический способ – 80-85% выполняется этим способом, путем отделения грунта резанием с помощью землеройных машин (одноковшовых и многоковшовых экскаваторов) работающих на транспорт или в отвал, или землеройно-транспортных машины: бульдозеры, скреперы, грейдеры, грейдеры-элеваторы и канавокопатели.

Гидромеханический способ – гидромониторами – размывают грунт, транспортируют и укладывают или всасывают грунт со дна водоема землеснарядами.

Взрывной способ – основанный на использовании силы взрывной волны различных взрывчатых веществ, закладываемых в специально устроенные скважины, является одним из мощных средств механизации трудоемких и тяжелых работ.

Комбинированный способ – сочетает механический с гидромеханическим или механический со взрывным.

Специальные способы – разрушают грунт ультразвуком, током высокой частоты, термическими установками и др.

Для подготовительных работ применяют кусторезы, корчеватели, рыхлители и др.

Грунт транспортируют автосамосвалами, автоприцепом, транспортерами, ж.д. транспортом и гидравлическим способом.

Для уплотнения грунта применяют всевозможные катки, трамбовочные и вибрационные машины.

Одноковшовый экскаватор – самоходная землеройная машина циклического действия; навесное оборудование: прямая лопата, обратная лопата, драглайн, грейфер, струг и засыпатель.

Кроме того применяют сменное оборудование: кран, копер, трамбующая плита, корчеватель пней, бетонолом и др.

С емкостью ковша 0,25; 0,3; 0,4; 0,5; 0,65; 1; 1,25; 2,5; 3; 4,5 м 3 – применяют в строительстве, а 40; 50; 100; 140 м 3 применяют на вскрышных работах.

Самое большее на стройке обычно 2,5 м 3 .

Многоковшовый экскаватор – самоходная землеройная машина непрерывного действия. Бывают цепные и роторные.

Бульдозер – навешивается нож-отвал к трактору. Мощность трактора 55 – 440 кВт (от 75 до 60 л.с.).

Бульдозеры используются для копания, перемещения и планировки грунта, а также его зачистки в котлованах.

Скреперы – состоят из ковша и ходовой части на пневмоходу. Бывают прицепные скреперы с емкостью ковша 2,25 – 15 м 3 , самоходные 4,5 – 60 м 3 . Рабочая скорость передвижения 10 – 35 км/час.

Применяют для послойного копания, транспортирования и отсыпки слоями грунтов. (Самые дешевые в земляных работах).

Дорожные грейдеры – самоходная машина на раме которой имеется отвал с режущим ножом. Предназначены для планировочных и профилировочных работ с грунтом.

Грейдеры-элеваторы – оборудованы дисковым плугом. Применяются для послойного резания грунта и перемещения его в отвал или транспортные средства.

Новый сервис – Строительные калькуляторы online

2. Устройство выемок и насыпей

Устройство котлованов

Котлован представляет собой выемку, предназначенную для возведения части здания или сооружения, расположенной ниже поверхности земли, для устройства фундаментов.

Котлованы бывают с вертикальными стенками, с креплениями и с откосами.

Согласно СНиП допускается рытье котлованов с вертикальными стенками без креплений в грунтах естественной влажности с ненарушенной структурой, при отсутствии грунтовых вод и глубине котлованов в насыпных, песчаных и гравелистых грунтах не более 1 м; в супесчаных и суглинках 1,25 м; в глинистых 1,5 м и особоплотных 2 м.

Крепления бывают :

подкосное анкерное шпунт

Но лучше выполнять котлован с откосами. Наибольшую допустимую крутизну откосов котлованов в грунтах естественной влажности и при отсутствии грунтовых вод принимают для выемок

Глубиной до 1,5 м от 1: 0,25 до 1: 0;
глубиной 1,3 – 3 м от 1: 1 до 1: 0,25;
глубиной 3 – 5 м от 1: 1,25 до 1: 1,5.

Для более глубоких котлованов откосы рассчитываются.

Разработка котлована включает в себя следующие рабочие операции :
– разработка грунта с выгрузкой на бровку или погрузкой в транспортные средства;
– транспортирование грунта;
– планировка дна котлована;
– обратная засыпка с подравниванием и уплотнением.

Рытье котлована – это ведущий процесс. Котлованы разрабатывают одноковшовым экскаватором, скрепером, бульдозером и гидромеханическим способом.

Одноковшовый экскаватор применяют :
– при строительстве жилья 0,3 – 1 м 3 ;
– в промышленном строительстве 0,5 – 2,5 м 3 иногда 4 м 3 .

Устройство траншей

Траншеи представляют собой временные выемки, предназначенные для укладки в них ленточных фундаментов или монтажа трубопроводов и кабелей.

Различают 3 вида траншей : с вертикальными стенками, с откосами, и смешанные траншеи :

Траншеи с вертикальными стенками в большинстве требуют крепления, а значит дополнительный расход материалов, дополнительные трудозатраты

Без крепления можно рыть от 1 до 2 м в зависимости от плотности грунтов. Но рекомендуют сразу, укладывать трубопроводы или возводить фундамент.

В вязких грунтах роторными экскаваторами копают до 3 метров, укладывая трубопроводы (газопроводы, нефтепроводы и т.д.), крепления выполняют там, где спускаются люди.

При устройстве траншей с откосами наибольшую крутизну принимают в соответствии с углом естественного откоса и погодными условиями.

Траншеи смешанного вида устраивают при большой глубине и наличии грунтовых вод, уровень которых выше дна траншеи.

Крепления траншей бывают :

Горизонтальные или вертикальные;
– с прозорами или сплошные;
– инвентарные или неинвентарные.

Инвентарные ограждения состоят из сборно-разборных рам и инвентарных щитов, инвентарных распорок.

Для разработки траншей применяют одноковшовые экскаваторы: обратная лопата или драглайн с емкостью ковша 0,3 – 1 м 3 .

Обратной лопатой можно разрабатывать с вертикальными стенками. Драглайном с откосами и при наличии грунтовых вод.

Если траншеи не глубокие, то отвал организовывают рядом с траншеей (движение боковое или торцевое).

Если траншея глубокая, то отвал с двух сторон и экскаватор движется по зигзагу.

Многоковшовый экскаватор используется при разработке траншей для укладки трубопроводов.

Эксплутационная сменная производительность многоковшового экскаватора :

c – продолжительность смены;
n 1 – количество разгружаемых ковшей в минуту, зависит от скорости движения и расстояния между ними;
k1 – коэффициент использования экскаватора;
k3 – коэффициент загрузки ковшей;
g – ёмкость ковша.

Если грунт в траншее перебран, то укладывают песок или мелкий щебень и его трамбуют (но не грунт). При разработке траншей под фундаменты, грунт из под экскаватора обычно увозят автосамосвалами.

Иногда в очень стесненных условиях или при прохождении трубопроводов через дорогу или другие препятствия, копают штольни или выполнят прокол (бестраншейная прокладка).

Крепление траншей разбирают снизу вверх, но могут и оставлять (например, в плывунах).

Обратная засыпка траншей выполняется после геодезической съемки уложенных трубопроводов или других коммуникаций.

Засыпку выполняют в два этапа: сначала присыпают трубу на 0,2 м песком или мелким щебнем, а затем все остальное с послойным уплотнением.

Устройство подводных траншей

Подводные траншеи устраивают для прокладки дюкеров. Траншею всегда разрабатывают с откосами, крутизну которых принимают для песчаных грунтов от 1:1,5 до 1:3, для супесков и суглинков 1:1 – 1:2, для глин 1:0,5 – 1:1.
При ширине разработки траншей учитывают скорость течения реки (у малых рек русло отводят).

Разработку подводных траншей в зависимости от местных условий выполняют экскаватором, канатно-скреперной установкой, землеснарядами, гидромониторами.

В некоторых случаях траншеи разрабатывают вручную.

Устройство земляного полотна

Земляное полотно является основанием верхнего строения автомобильных и железных дорог, состоит из насыпей и выемок.

Крутизну откоса принимают в зависимости от рода грунта и высоты насыпи.

Для несвязных грунтов при высоте насыпи до 6 м, рекомендуют крутизну откоса 1:1,5.

Насыпи от 6 м и выше должны иметь откосы ломаного профиля, более пологие в нижней части.

Процесс устройства земляного полотна состоит из 2-х работ : подготовительной и основной.

Подготовительная – очистка трассы и разбивка полотна.

Основная – разработка, перемещение, планировка и уплотнение грунта.

На каждом участке земляного полотна грунт разрабатывается машинами одного или нескольких типов, которые выбирают с учетом условий их применения и обеспечения наибольшей производительности.

Бульдозеры применяют при устройстве выемок до 2 м и насыпей высотой 1 – 1,5 м при длине перемещения 80 – 100 м.

Скреперы применяются для продольного перемещения грунта из выемок в насыпь при расстоянии перемещения более 100 м, а также когда устраивают насыпи из боковых резервов.

Грейдеры-элеваторы – целесообразно применять при возведении невысоких (до 1 метра) насыпей из резервов в равнинной местности. Фронт работ каждой машины должен быть в пределах 1,2 – 3 км, длина захватки не менее 400 м.

Грейдеры и автогрейдеры в основном предназначены для планировочных и профилированных работ, можно также применять в качестве основных машин при возведении земляного полотна с высотой насыпи до 0,75 м.

Экскаваторы – прямая лопата или драглайн применяют, где сосредоточенные массы грунта по высоте не менее нормального забоя.

Средства гидромеханизации применяют если в зоне работ по устройству земляного полотна есть естественные водоемы и источники электроэнергии.

Крепление откосов постоянных земляных сооружений и берегов

При строительстве земляного полотна, каналов, водопроводно-канализационных и других сооружений приходится выполнять работы по креплению откосов и берегов.

Грунт откосов и берегов закрепляют органическими вяжущими (битум), засевом трав, устройство защитной одежды в виде одерновки, а также хворостом, камнем, ж/б плитами и специальными защитными сооружениями.

Более прочным креплением является мощение или каменная наброска в плетневых клетках размером от 1 х 1 до 1,2 х 1,2 м.

3. Вспомогательные работы при производстве земляных работ

Водоотлив

Выемки в водоносных грунтах разрабатывают с применением открытого водоотлива или искусственного водопонижения уровня грунтовых вод.

Водоотлив применяется при небольшом поступлении воды.

Недостатки водоотлива :
– Размывает стенки выемок;
– Приток воды затрудняет выемку грунта;
– Дно котлована не всегда сухое.

Поэтому устраивают искусственное понижение уровня грунтовых вод.

Водопонижение

Понижение уровня грунтовых вод осуществляют : с применением легких иглофильтровальных установок, обеспечивающих одноярусное понижение уровня грунтовых вод до 4 – 5 м, а при двухъярусном на 7 – 9 м; эжекторных иглофильтров, допускающих одноярусное понижение уровня грунтовых вод до 15 – 20 м; и трубчатых колодцев с глубинными насосами.

Легкие иглофильтровальные установки состоят из комплекса иглофильтров, всасывающего коллектора и насосов.

Погружают трубы гидравлическим методом или бурением. Для глубоких котлованов может быть 2 и 3 яруса.

Для траншей, возможно устраивать с одной стороны.

Иглофильтры с эжекторным устройством применяют для понижения уровня грунтовых вод одним ярусом на глубину до 15 – 20 м.

Глубинные трубчатые колодцы осуществляют одноярусное понижение грунтовых вод на глубину до 60 м и более.

Погружные насосы устанавливают в заранее пробуренные фильтрованные скважины (обсадные трубы) d 200 – 400 мм.

Применяют также артезианские насосы.

Искусственное ограждение выемок от грунтовых вод

Выемки грунтов при проходке слоев со значительным притоком воды могут быть осуществлены под защитой ледяной водонепроницаемой стены из замороженного грунта или при помощи тиксотропных противофильтрационных экранов.

Искусственное замораживание грунтов применяется при разработке выемок в плывунах в целях создания временной водонепроницаемой ледяной стены

Тиксотропные экраны делают из бентонитовых глин или из простых глин смешанных с цементом 1:2.

Глины поглощают воду в 7 раз больше собственной массы и после водонасыщения загустевают, приобретая водоотталкивающее качество.

4. Особенности устройства земляных работ в зимних условиях

Общие сведения

Зимой структура грунта меняется: механическая прочность а также удельное сопротивление резанию и копанию резко возрастает (в несколько раз).

Поэтому земляные работы резко отличаются от летних. Но иногда зимние условия способствуют земляным работам. Например, в болотах, при разработке илистых грунтов, грунтов, насыщенных водой.

За счет грунтовых вод весной грунт подтаивает снизу. Поэтому в момент оттаивания грунтовые воды повышаются.

Первые кристаллы льда в грунтовой воде появляются при t = -0.1° С. Замерзание грунта начинается с – 6° С и ниже.

В рыхлых грунтах песок, супесок вода замерзает при t = (- 2°С – 5°С), в глинистых при t = (- 7°С – 10°С).

Температура внутри грунта распределяется в зависимости от глубины.

Температура грунта, в °С	Глубина, в м
	Без снега	Снег 35 см
5	0,5	0,5
4	0,75	0,6
2	1,0	0,75
1	1,25	1,15
0,5	1,85	1,75
0,0	2,25	2,0

Глубина промерзания грунта зависит от :
– влажности – чем выше влажность, тем больше глубина. При влажности 30 – 40% приводит к пучению грунта;
– уровня грунтовых вод – чем ближе к поверхности грунтовые воды, тем меньше промерзание;
– характера зимы и времени выпадения снега. Чем резче колебания наружного воздуха, тем больше глубина промерзания.

Глубину промерзания можно определить по следующей формуле (грунт не покрыт снегом) :

H – глубина промерзания

k – коэффициент, учитывающий особенности грунта:
– глина – 1;
– суглинок – 1,06;
– супесь – 1,08;
– песок – 1,12.

z – число дней зимы до расчетного дня.
t – средняя температура наружного воздуха за период от начала зимы до расчетного дня.

Кроме того глубину промерзания можно определить по различным графикам и таблицам. А вообще глубину промерзания определяют в натуре.

Предохранение грунта от промерзания

Вообще предохранять грунт от промерзания трудно.

На

reabuilding.ru

Расчет котлована | Расчет обьема земляных работ

Расчет обьема земляных работ

Данный раздел содержит информацию для оценки предполагаемого объема земляных работ

Расчет объемов земляных работ обычно сводится к определению объемов различных геометрических фигур, определяющих форму требуемой выемки. Например объем котлована с прямоугольными основаниями, имеющего откосы со всех четырех сторон определяется по формуле:

V=(H/6)(ab+cd+(a+c)(b+d))

---

• H – глубина котлована
• a – ширина котлована по дну
• b – длина котлована по дну
• c – ширина котлована поверху
• d – длина котлована поверху

Величина откосов котлована зависит от глубины котлована и состава грунта . Согласно СНиП III-4-80 рытье котлованов и траншей с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более, м:

• 1,0 – в насыпных, песчаных и крупнообломочных грунтах
• 1,25 – в супесях
• 1,50 – в суглинках и глинах

В других случаях величина откоса определяется по таблице:

Виды грунтов	Крутизна откоса (отношение его высоты к заложению) при глубине выемки, м, не более
	1,5	3	5
Насыпные	1:0,67	1:1	1:1,25
Песчаные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5

При оценке объема земляных работ необходимо также помнить , что размер котлована не ограничивается размером предполагаемого фундамента ,а включает в себя еще место под опалубку, гидроизоляцию, место для удобства работы и т.д., что значительно его увеличивает.

www.autoexkavator.ru

1.1 Определение объёмов котлованов. Подсчёт объёмов земляных работ

Похожие главы из других работ:

Комплексная механизация лесосечных и нижнескладских работ

Определение объемов заготовки и погрузки древесины

Интенсивность заготовки и вывозки древесины в зимний сезон выше, чем в летний, в связи с лучшими условиями работы и меньшей себестоимостью заготовки и вывозки…

Лесоэксплуатационный расчет лесхоза “Краснобаковский”

4.4 Расчет суточных и сменных объемов работ

Наименование работ, марка механизма Годовой объем Регулярные работы Объем работы…

Математическая основа учёта объёма древесины

Таблицы объёмов древесных стволов

Для определения объёма брёвен, кряжей и др. деловых круглых сортиментов могут быть использованы рассмотренные выше формулы определения объёмов стволов и их частей. Более точно…

Обоснование рациональной производственной структуры сельскохозяйственного предприятия

2. Обоснование нормативов и объёмов работ на перспективу

Рассмотрев сложившееся в хозяйстве производство, перейдем к планированию рациональной производственной структуры сельскохозяйственного предприятия. Таблица 10 – Трансформация земельных угодий Виды угодий Фактически за 2006 год…

Обоснование рациональной производственной структуры сельскохозяйственного предприятия на примере колхоза “Советская армия” Рославльского района

2.Обоснавание нормативов и объемов работ на перспективу

…

Организационно-экономическое обоснование развития молочного скотоводства на примере ЗАО “Зеленоградское”

2.1 Обоснование размеров объемов производства продукции

Одной из важнейших составляющих эффективной организации предприятия является грамотное планирование и выполнение поставленных в ходе планирования задач…

Организация и финансирование работ по землеустройству и государственному кадастру недвижимости

2.1 Общие принципы определения объемов финансирования

Реформирование системы российского государственного и муниципального управления в последние годы сместило акцент с затратного управления на управление по результатам. Ориентация на результативное планирование и финансирование…

Организация производства продукции в сельскохозяйственном предприятии

5. Резервы увеличения объемов производства

…

Планирование производства пшеницы на предприятии

4. Обоснование объёмов и видов работ

Обоснование объёмов и видов работ основано на технологических особенностях возделывания пшеницы. Обработка почвы. Весеннюю обработку почвы под яровую пшеницу, учитывая особенности местного климата, обычно проводят во второй декаде апреля…

Планировка населенного пункта и его кадастр

1.2.4 Расчет объемов культурно-бытового строительства

В общественных зданиях размещаются учреждения и предприятия обслуживания населения. По специализации и видам обслуживания общественные учреждения и предприятия подразделяются на детские дошкольные (детские ясли и детские сады), школьные…

Подсчёт объёмов земляных работ

1. Подсчет объёмов земляных сооружений и работ

Подсчёт объёмов земляных работ по устройству выемок (котлованов, траншей) и насыпей при известных размерах достаточно прост. При сложных формах выемок и насыпей их разбивают на ряд более простых геометрических тел, которые затем суммируют…

Подсчёт объёмов земляных работ

1.3 Объем котлованов и траншей

Если котлован разрабатывается на спланированной площадке или на местности с уклоном не более 0,01, объем его может быть подсчитан как объем усеченного клина (опрокинутого обелиска): где Н — средняя глубина котлована…

Проектирование и обоснование технологии нижнескладских работ

1. Разработка структурной схемы технологического процесса нижнего лесопромышленного склада. Определение объемов работ и использование отходов производства

Размещено на http://www.allbest.ru/ Рис. 1 Схема технологического процесса нижнего лесопромышленного склада Таблица 1. Сортиментный план № Наименование % тыс 1. Пиловочник 22 99 2. Рудничная стойка 16 72 3. Балансы 13 58,5 4…

Статистический анализ производства молока в группе хозяйств региона

3.4 Прогнозирование объемов реализации молока

Далее на основании полученной регрессионной моделей спрогнозируем объемы реализации молока. Для прогнозирования объемов реализации молока в качестве факторного признака возьмем объем производства силоса по плану (табл.2…

Технология и оборудование лесосечных работ

3 Определение объемов заготовок по сезонам

Среднесуточный объем заготовок: , где Qгод – годовой объем производства, м3. Среднесуточный объем заготовок принимается на 15…20% больше среднесуточного: , . Общий объем заготовок в зимний период: , , принимаем 148…

agro.bobrodobro.ru
