Самоходное шасси ВТЗ-30СШ. Трактор Т-16. Отечественные самоходные шасси

Один из крупных тракторных заводов СССР располагался в городе Харьков. Предприятие имело название Харьковский тракторосборочный завод, с середины 60-х годов измененное на Харьковский завод тракторных самоходных шасси (ХЗТСШ). Основной продукцией завода были самоходные шасси отечественной разработки.

Конструкция машины

Конструктивно машина представляет собой моторизованное транспортное средство, построенное с использованием узлов тракторной техники. Самоходное шасси Т 16 выполнено по заднемоторной схеме, с расположением места водителя над силовым агрегатом. К двигателю крепится короткая трубчатая рама, служащая основанием для установки бортового кузова или различного специализированного оборудования. На фотографии типичное шасси Т 16 в реальной эксплуатации.

Благодаря такой компоновке водитель шасси имеет хороший обзор обрабатываемой территории и навесных узлов. Центр тяжести машины смещен к оси ведущих задних колес, чем обеспечивается надежное сцепление с поверхностью. Для привода различных вспомогательных устройств на коробке передач имеется до трех точек для установки коробок отбора мощности. Для привода стационарных установок может использоваться приводной шкив. Кроме того, шасси может оснащаться гидравлической системой.

Шасси могло комплектоваться самосвальной платформой, сельскохозяйственным или коммунальным оборудованием, установками для ремонта и обслуживания дорог. Максимальная грузоподъемность шасси – до одной тонны. Необходимо отметить, что машина изначально создавалась с прицелом на использование в сельском хозяйстве. Увеличенный до 56 см дорожный просвет шасси позволяет вести обработку виноградных культур.

Тракторное самоходное шасси Т 16 стало одним из самых массовых в мире – всего было выпущено более 600 тысяч экземпляров машины. За характерный внешний вид шасси имело в СССР распространенные прозвища «Драпунец» или «Попрошайка». Общий вид машины представлен на фотографии.

Колеса шасси

Размеры шин в ходе производства не менялись. Ведущие колеса имели размер 9,50-32, рулевые передние – 6,5-16. Поскольку передние шины работали под высокой нагрузкой, то они имели усиленную конструкцию.

Колея всех колес могла регулироваться по четырем фиксированным значениям, что позволяло расширить диапазона применения машины. В зависимости от настройки колея задних колес составляла от 1264 до 1750 мм, передних – от 1280 до 1800 мм.

Двигатель и агрегаты

В качестве силового агрегата на шасси использовался четырехтактный дизельный двигатель с двумя цилиндрами и с воздушным охлаждением. В конструкции двигателя был реализован принцип образования смеси в предкамере. Предкамера была выполнена в виде отдельной детали, запрессованной в головку блока. Размер предкамеры был чуть больше трети от полного объема камеры сгорания.

Основной деталью двигателя служил чугунный картер, к передней части которого крепилась алюминиевый корпус шестерен привода распределительного вала. Распределительный вал был установлен на шарикоподшипниках, что является нестандартным решением. На съемной наружной крышке корпуса имелась горловина для заливки масла и сапун вентиляции картера. На передней части мотора имелся ременной привод генератора и вентилятора. Привод осуществлялся от шкива на переднем конце коленчатого вала дизеля. На противоположной стороне двигателя имелся кожух маховика, к которому крепился электрический стартер. Общий вид двигателя представлен на фотографиях.

На картере имелись два отверстия для установки цилиндров, четыре - под направляющие штанг привода клапанов и восемь – для шпилек крепления цилиндров. Чугунный цилиндр имел развитые рёбра охлаждения. Внутренняя поверхность цилиндра была обработана соответствующим образом и являлась рабочей поверхностью. На каждом цилиндре имелась индивидуальная головка с ребрами охлаждения. Ранние варианты головки могли быть из чугуна. Чугунные детали на производстве быстро заменили алюминиевыми. Благодаря замене материала удалось оптимизировать процессы сгорания и улучшить топливную экономичность двигателя. Каждый комплект из головки и цилиндра крепился на четырех шпильках к картеру.

Охлаждение двигателя осуществлялось потоком воздуха от осевого вентилятора, направленным с помощью кожуха и дефлекторов. На ранней модели двигателя Д 16 поток воздуха направлялся только дефлекторами. Интенсивность потока можно было регулировать особым дроссельным клапаном на входе в воздухозаборник. Снаружи на картере устанавливались двухплунжерный насос для подачи топлива и два фильтра для масла – тонкой и грубой очистки. Насос штатно оснащался регулятором оборотов. Запас топлива находится в баке под сидением водителя.

Трансмиссия

Двигатель комплектуется семискоростной коробкой передач с механическим управлением. Коробка имеет одну передачу заднего хода. Благодаря большому числу передач шасси может работать в широком диапазоне скоростей и развивать значительные тяговые усилия. Коробка передач имеет поперечное расположение валов, что позволило уменьшить длину картера и использовать для передачи момента на дифференциал цилиндрические шестерни.

Ранние версии

Завод ХЗТСШ освоил выпуск первой модели шасси под обозначением Т 16 в 1961 году. По конструкции машина представляла собой значительно модернизированную версию ДСШ 14. Первый вариант выпускался малыми тиражами, и всего за 6 лет было собрано чуть больше 63 тыс. машин. Фотография ДСШ 14 ниже (из архива Петера Шихалеева, 1952 год).

Одним из отличий ранних шасси является дизель Д 16 с мощностью около 16 л.с. На коробке скоростей имелось два вала отбора мощности – основной и синхронный. Внешне шасси отличалось отсутствием кабины водителя, имелся лишь легкий тент на съемных дугах.

Первая модернизация

Одним из основных недостатков ранней версии самоходного шасси была недостаточная мощность двигателя. Поэтому в 1967 году машину модернизировали, установив 25-сильный дизель. За счет этого удалось увеличить максимальную скорость машины и улучшить проходимость. Новая модель могла оснащаться закрытой кабиной с двумя дверями. Крыша кабины изготовлялась из брезента.

Модернизированный вариант шасси получил обозначение Т 16М и продержался на конвейере до 1995 года. За это время завод собрал 470 тыс. экземпляров машины. Общий вид шасси Т 16М на фото.

Вторая модернизация

В середине 80-х годов шасси получило цельнометаллическую кабину для водителя и новый дизельный двигатель Д 21А с мощностью 25 л.с. Была проведена комплексная доработка узлов машины, позволившая увеличить ресурс и снизить трудоёмкость обслуживания. Именно на этой модели внедрили три вала отбора мощности на коробке передач. Такой вариант получил обозначение Т 16МГ и производился параллельно с Т 16М до 1995 года. На фотографии типичный экземпляр Т 16МГ.

Новая машина обладала гораздо лучшими данными. Более эластичный дизель позволил снизить минимальную скорость машины до 1,6 км/час с применением пониженной передачи. Благодаря этому шасси стало популярным при выполнении дорожных и сельскохозяйственных работ. На Т 16М ввели возможность опрокидывания кузова, с приводом от гидравлического цилиндра.

Шасси увеличенной мощности

В 60-е годы в головном конструкторском бюро по комбайнам и самоходным шасси были созданы несколько проектов машин с использованием узлов более мощных тракторов. Шасси предназначались для установки различных комбайновых надстроек.

Одним из таких изделий стал агрегат СШ 75 «Таганрожец», выпуск которого начался в 1965 году на Таганрогском заводе. Конструктивно машины представляла собой раму на колесах, на которой стали двигатель, узлы трансмиссии, кабина и гидравлические приводы. СШ 75 оснащался четырехцилиндровым 75-сильным дизелем СМД 14Б с жидкостным охлаждением. Один из сохранившихся «Таганрожцев» представлен на фотографии.

Выпуск сельскохозяйственных самоходных шасси продолжался до начала 70-х годов, всего было изготовлено почти 21 тыс. машин. Различные навесные устройства для комплектации машин выпускались на том же заводе. В зависимости от типа навески кабина могла стоять в разной точке шасси. Точки установки были по центру над передней осью или сбоку над любым из ведущих колес. Например, при установке комбайна НК 4 кабина стояла сбоку, а при монтаже самосвального кузова НС 4 – по центру, над управляемыми колесами.

Современные варианты

В настоящее время тракторный завод во Владимире производит шасси ВТЗ 30СШ – универсальное транспортное средство для выполнения специальных работ в различных сферах хозяйства. По заказу машина может комплектоваться различным оборудованием для расширения диапазона применения. Благодаря большому клиренсу шасси преодолевает водные преграды с глубиной до 0,5 метра.

Машина впервые появилась в 1998 году. Конструкция шасси создана на основе трактора 2032 и очень похоже на шасси Т 16. Отличием ВТЗ 30СШ является заднее расположение двигателя и трансмиссии. Для повышения комфорта водителя кабина имеет систему вентиляции и обогрева. Плоские переднее и заднее стекла оснащены стеклоочистителями. В стандартном оснащении шасси идет со стальной бортовой платформой с длиной 2,1 м и шириной почти 1,45 м. Платформа имеет невысокие борта и вмещает до 1000 кг различного груза. Владимирское шасси на фото ниже.

В качестве силового агрегата используется 30-сильный дизель Д 120, представляющий собой модернизированный вариант Д 21А. Коробка передач имеет шесть скоростей и возможность реверса. Диапазон скоростей составляет от 5,4 до 24 км/час. На коробке имеется всего один независимый вал отбора мощности.

fb.ru

Т-16 (трактор) — википедия фото

Тракторное самоходное шасси Т-16 («шассик») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16.

Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, семиступенчатую коробку передач, и до трех (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.

Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобным Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.

Характеристики Т-16Значение
Годы выпуска1961-1967
Общее количество выпущенных машин, шт63 500
Мощность двигателя, л.с.16
Эксплуатационная масса, кг1685
Число передач вперёд/назад4 / 4
Скорость движения вперёд, км/ч1,50-17,5

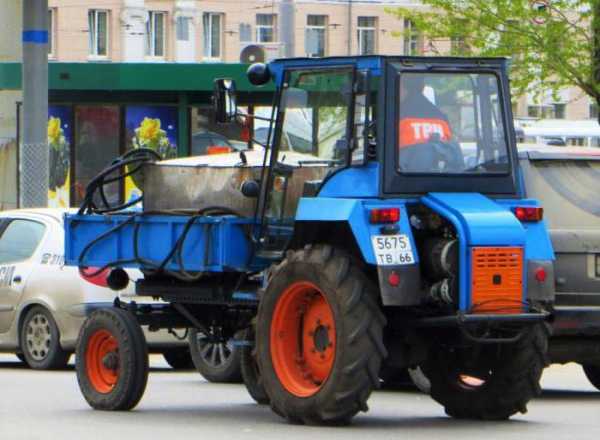

  Т-16М с закрытой кабиной, характерной для модификации Т-16МГ

После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.

Характеристики Т-16МЗначение
Годы выпуска1967-1995
Общее количество выпущенных машин, шт470 000
Мощность двигателя, л.с.25
Эксплуатационная масса, кг1810
Число передач вперед/назад7 / 1
Скорость движения вперед, км/ч5,5-23,2
Скорость через ходоуменьшитель, км/ч1,6

В 1986 году был освоен выпуск самоходного шасси Т-16МГ, получившего закрытую кабину и улучшенный дизельный двигатель Д-21А1 мощностью 25 л.с. Изменения коснулись большого числа узлов и и механизмов, в результате чего возросла надёжность трактора в целом. Для работы с навесным оборудованием используются двухскоростной вал отбора мощности (ВОМ): независимый и синхронный.

Характеристики Т-16МГЗначение
Начало выпуска, г1986-1995
Тяговый класс0,6
Мощность двигателя, л.с.25
Вместимость топливного бака, л40
Конструкционная масса, кг1730
Число передач вперед/назад7 / 1
Скорость движения, км/ч1,55 — 40,17
Длина, мм3700
Ширина, мм1550
Высота, мм2500
Продольная база, мм2500
Дорожный просвет, мм560
Минимальный радиус поворота, м3,5
Грузоподъемность кузова-самосвала, кг1000

Название Т-16 стало нарицательным, и сейчас часто используется как синоним для обозначения современных самоходных шасси, таких как СШ-2540 или ВТЗ-30СШ.

org-wikipediya.ru

Т-16 (трактор) — WiKi

Тракторное самоходное шасси Т-16 («шассик») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16.

Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, семиступенчатую коробку передач, и до трех (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.
Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобным Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.

Характеристики Т-16Значение
Годы выпуска1961-1967
Общее количество выпущенных машин, шт63 500
Мощность двигателя, л.с.16
Эксплуатационная масса, кг1685
Число передач вперёд/назад4 / 4
Скорость движения вперёд, км/ч1,50-17,5
  Т-16М с закрытой кабиной, характерной для модификации Т-16МГ

После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.

Характеристики Т-16МЗначение
Годы выпуска1967-1995
Общее количество выпущенных машин, шт470 000
Мощность двигателя, л.с.25
Эксплуатационная масса, кг1810
Число передач вперед/назад7 / 1
Скорость движения вперед, км/ч5,5-23,2
Скорость через ходоуменьшитель, км/ч1,6

В 1986 году был освоен выпуск самоходного шасси Т-16МГ, получившего закрытую кабину и улучшенный дизельный двигатель Д-21А1 мощностью 25 л.с. Изменения коснулись большого числа узлов и и механизмов, в результате чего возросла надёжность трактора в целом. Для работы с навесным оборудованием используются двухскоростной вал отбора мощности (ВОМ): независимый и синхронный.

Характеристики Т-16МГЗначение
Начало выпуска, г1986-1995
Тяговый класс0,6
Мощность двигателя, л.с.25
Вместимость топливного бака, л40
Конструкционная масса, кг1730
Число передач вперед/назад7 / 1
Скорость движения, км/ч1,55 — 40,17
Длина, мм3700
Ширина, мм1550
Высота, мм2500
Продольная база, мм2500
Дорожный просвет, мм560
Минимальный радиус поворота, м3,5
Грузоподъемность кузова-самосвала, кг1000

Название Т-16 стало нарицательным, и сейчас часто используется как синоним для обозначения современных самоходных шасси, таких как СШ-2540 или ВТЗ-30СШ.
