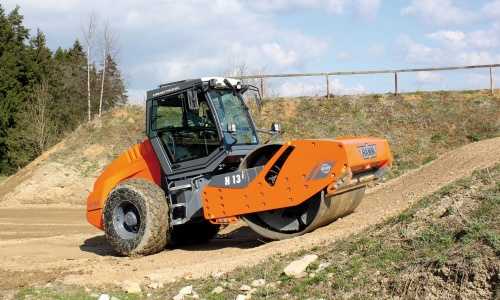

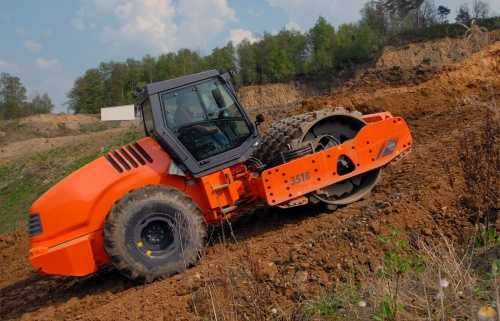

Грунтовый каток Hamm качество европейского уровня

Каток – спецтехника, которая предназначена для уплотнения асфальта, грунта. Представляет собой машину, у которой рабочим органом выступают колеса или валец, своеобразный цилиндр расположенный вместо колеса.

Особенности производства катков Hamm

Процесс производства спецтехники на концерне Hamm, в значительной мере оптимизирован под потребности максимальной эффективности производства. Дизельные двигатели, установленные на катки, выпускаются в немецком городе Тиршенройт, где и расположена штаб — квартира машиностроительной фирмы, Hamm AG, которая является дочерней компанией известной фирмы Wirtgen. Мотор производят в соответствии с нормами, отвечающими за охрану окружающей среды. Учитывая для каждой отдельно взятой машины специфику оборудования, производится сборка всех узлов и агрегатов в готовые катки.

На одном предприятии кроме сборочного цеха, также есть и покрасочный. В покрасочных камерах производится окрашивание катков Hamm в оранжевый цвет, который является фирменным знаком, даже эмблема завода окрашена в этот цвет. В оранжевой палитре выполнены не только машины компании, а и рабочая форма персонала.

После окраски, спецтехника проходит жесткий технический контроль. Каждая выпущенная единица готовой продукции проверяется и тестируется на испытательном стенде. Весь процесс испытаний полностью фиксируется с присущей немецким производителям пунктуальностью. В результате на выходе потребитель получает высококачественную продукцию.

Разновидности катков

Компания Hamm на сегодняшний день выпускает несколько разновидностей катков, таких как:

• Уплотнители (грунтовые) катки. Применяются для укладки щебеночного основания при строительстве дорог. Являются они одними из лучших спецмашин в своем роде, которые могут изменять собственную массу, число проходов, скорость, а также форму вальца. Еще одна особенность данной спецтехники заключается в применении вибрации.

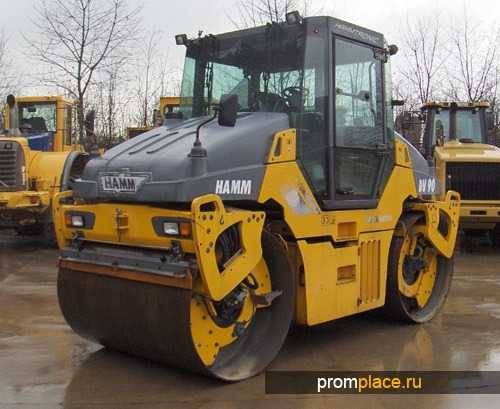

• Тандемные катки. Используются как для уплотнения земляного полотна, так и асфальтного покрытия. Являются незаменимыми при строительстве современных трасс, дорог, автомагистралей.
• Статические катки. Данная техника применяется сразу после того как проходит укладчик.

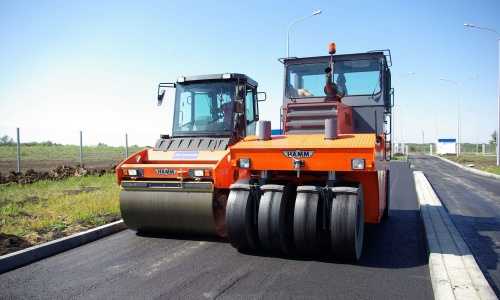

• Пневмоколесные катки. Используются для уплотнения цементо – и асфальтобетонных смесей, различных грунтов. Эта техника способна регулировать давление воздуха в шинах, она незаменима при строительстве дорог на песчаных и глиняных типах почвы.

Принцип управления

Для проведения работ на спецтехнике, машинист обязан выполнять установленные правила и требования, придерживаться инструкции по эксплуатации.

Все катки, производимые Hamm, имеют удобную кабину, которая может быть, как полностью остеклена, так и быть открытой.

В кабине предусмотрено удобное кресло оператора, а также рулевая колонна, с помощью которой машинист управляет данной техникой. Гидростатическое двухконтурное рулевое управление имеет силовые гидроцилиндры двойного действия, а также гидравлическое усиление. Посредством складывания шарнирных секций, осуществляются повороты техники. Также предусмотрено резервное управление, для этого в систему встроены гидроаккумуляторы. С помощью позиционной рукоятки – джойстика происходит управление рабочим органом. Помимо этого, для удобства управления машиной есть разные приборные панели.

Модельный ряд катков Hamm

Компания Hamm имеет очень большой выбор спецтехники, представленной различными моделями. Среди самых популярных можно выделить:

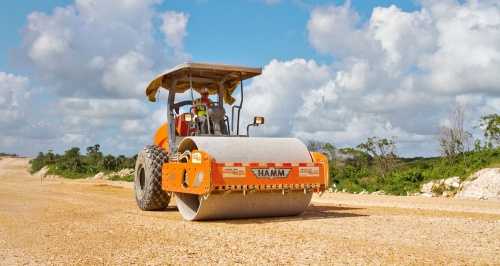

• Compactors — уплотнители (грунтовые) катки представлены сериями 3000 Tier 2, H Tier 4, 3000 Tier 4i.

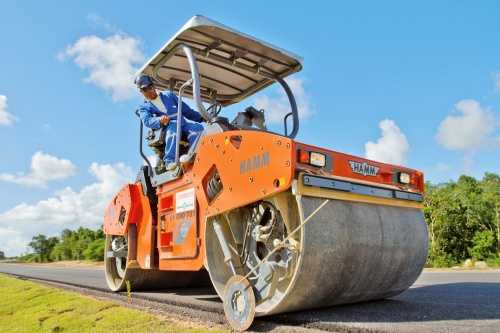

• Tandem Roller – тандемные катки имеют серии DV+, HD, HD CompactLine, HD+Tier3, HD+Tier4i.
• Static Roller – статические катки следующих серий GRW, GRW 280/180 Tier4i, GRW Tier3, HDCompactLine.

Технические характеристики популярных моделей

В связи с огромным выбором и разнообразием машин, грунтовые, тандемные или асфальтовые катки Hamm технические характеристики имеют соответственно разные.

1. Грунтовый каток Hamm HD 120 — имеет дизельный двигатель, который отличается высокой производительностью и низким уровнем шума. Гидравлический привод управляет всеми колесами, что позволяет легко работать на наклонных поверхностях. Рулевое колесо, сиденье водителя, приборные панели могут поворачиваться и перемещаться. Хороший обзор из кабины, ясно виден барабан.
2. Грунтовый каток Hamm HD 70 — имеет три тормозные системы со специальным устройством аварийной остановки, гидравлический привод обоих вальцев, систему смачивания водой, управляемую двумя водяными насосами, мощный дизельный двигатель.
3. Асфальтовый каток Hamm HD 110 — отличается комфортным сидением водителя с двумя многофункциональными рычагами привода. Запаса воды хватает на полный рабочий день. Это вибрационный гладковальцовый тандемный каток массой 13.3 тонны и шириной вальца в 1.8 метра.
4. Каток Hamm HD 90 — имеет боковое смещение на задней полураме, дизельный двигатель стурбонадувом, два пластмассовых водяных бака, наличие съемных разбрызгивающих рамп.
5. Дорожный каток Hamm HD 75 — обеспечивает хорошее уплотнение, отличается хорошим обзором, прост в управлении, способен работать на крутых спусках, благодаря гидравлической системе.
6. Дорожный каток Hamm DV 622 — вес данной техники составляет 7 тонн, также имеет достаточно приличные характеристики, дизельный двигатель, удобную кабину оператора.

Преимущества и недостатки

Как и любая разновидность спецтехники, которую можно встретить сегодня каток имеет свои преимущества и недостатки. С такими нюансами стоит быть ознакомленным для того чтобы сделать правильный выбор.

Плюсы

• двигатель малошумный даже при работе на максимальной мощности;
• каток способен работать в довольно сложных условиях, также на больших уклонах;
• на спецтехнику установлены очень точные системы, в том числе дозировка водного орошения.

К минусам можно отнести достаточно высокую стоимость.

Обслуживание катков

Немецкая техника известна и славится в мире своим высоким, непревзойденным качеством. Установленные на спецтехнику узлы и агрегаты изготовлены из высокопрочных материалов, прошли полное тестирование, что обеспечивает бесперебойную работу техники и свидетельствует о ее устойчивости к разным поломкам. Но все же, как и любая другая техника, асфальтный или грунтовый каток hamm требует проведение периодического технического обслуживания, которое владелец данной спецтехники может осуществлять как самостоятельно, так и пользуясь услугами специализирующихся фирм.

Область использования спецтехники

Данная спецтехника оптимизирована под выполнение самых разных задач, которые связаны с уплотнением смеси, земляными работами, стабилизацией грунта, при проведении строительства разных дорожных покрытий. Также машины можно использовать для уплотнения асфальтобетона, хорошо применять как равномерный распределитель щебня. Может применяться при строительстве как дорог, трасс, асфальтировании площадей, взлетно-посадочных полос и в других местах.

Немецкая компания Hamm получила широкую известность во всем мире, благодаря высококачественной технике, которую она производит. Наличие большого модельного ряда, широкой области применения катков данной фирмы, обеспечили востребованность спецтехники на мировом рынке.

kowsh.ru

Дорожные катки Hamm, грунтовые виброкатки Хамм

Содержимое:

1. Катки Hamm серии HD
2. Каток Hamm HD 13 VV
3. Каток Hamm 3414
4. Каток Hamm 3518
5. Каток Hamm 3412
6. Пневмо-катки Hamm

Строители дорог во всем мире знакомы с продукцией германской компании Hamm. Родословную она ведет из позапрошлого столетия – братья Хамм в городке Тиршенройт начали производство дорожных машин еще в 1878 году. Первый дорожный каток был построен в 1911 году. Удачная модель определила дальнейшее направление развития предприятия.

Фирмы с такой впечатляющей родословной просто не могут выпускать некачественные машины. Hamm представлен практически во всех странах мира – широкий модельный ряд дорожных машин, в котором преобладают катки дорожные Hamm, позволяет выполнить практически все дорожно-строительные работы с использованием техники только одного производителя.

Концерн производит:

• тандемные катки малых размеров

• большие тандемные катки

• особые тандемные катки DV

• пневмокатки классической схемы

• катки грунтовые серии 3000


Научно-исследовательский центр постоянно внедряет в новые конструкции самые современные схемы и разработки, поэтому дорожные катки Хамм находятся на острие линии развития дорожной и уплотняющей техники, являясь законодателями мод и тенденций не только на европейском плацдарме.

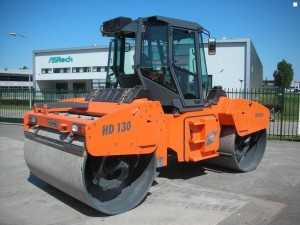

Катки Hamm серии HD – тандемные

Наиболее яркими представителями машин Хамм малого и среднего веса являются грунтовые катки Hamm HD 90 тандемного типа. Оборудованные мощным для такого веса (10 тонн) дизелем в 136 л.с. они оборудуются двумя вибровальцами с пятиступенчатой системой вибрации, что является редкостью даже для машин ведущих производителей.

Машина оборудована системой VIBROMATIC, ножом для обрезки кромок и углов, антивибрационной подвеской кабины, мощными осветительными приборами. Компоновка машины обеспечивает распределение масс приблизительно одинаковое на обеих осях – 4630/4560 кг. При ширине вальца 1680 мм и диаметре 1200 мм машина обладает минимальным радиусом поворота не более 3900 мм, что позволяет применять ее на ограниченных площадках – тротуарах, подъездных дорожках, парковых и рекреационных зонах.

Дорожный каток Hamm HD 90 1 управляется с помощью двух рукояток многофункционального назначения, которые дают возможность регулировать скорость, частоту и амплитуду вибрации, оптимизируя обороты двигателя и, следовательно, расход топлива. Гидростатическая трансмиссия, агрегатирована с турбодизелем, делает машину очень энергонасыщенной и максимально эффективной на участках сложного рельефа. Безопасность машины обеспечивается наличием трех тормозных систем.

Виброкаток Hamm HD 70 создан по аналогичной схеме, но отличается увеличенной до 7,2 т массой и двигателем мощностью более 80 л.с. Еще более мощной машиной подобного класса является виброкаток Hamm HD 110.

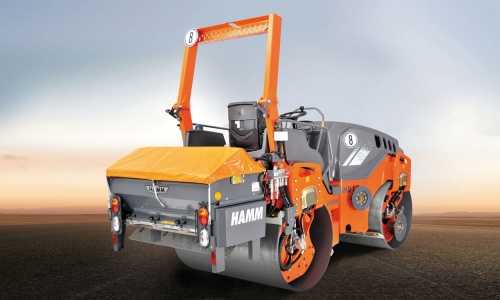

Модель Hamm HD 13 VV

Для работ на ограниченных площадках и уплотнении грунта в малых объемах широко применяется дорожный каток Hamm HD 13 VV. Это машина собственным весом почти 4 тонны, оборудованная двигателем мощностью 47 л.с. Дизель отличается очень малым расходом топлива и увеличенным ресурсом между операциями технического обслуживания.

Размеры машины позволяют использовать ее в очень ограниченном пространстве – переулках, гаражах, внутри мастерских и складов. Радиус поворота машины по внутреннему радиусу составляет всего 2,6 метра. Остальные технические характеристики приведены ниже:

• нагрузка по осям -1815/1860

• линейная статическая нагрузка – 14,0/14/3 кг/см

• частота колебаний вальцев (синхронно) – 61 Гц

• амплитуда вибрации – 0,52/0,32

• сила центробежная – 65/40 кН

• рабочая скорость – 0 – 10 км/ч

• рабочий подъем без вибрации – 40 % (макс)


Применение гидростатической трансмиссии и независимого включения передней и задней систем вибрации позволяет машине очень плавно изменять рабочую скорость без фиксированных положений.

Грунтовой одновальцовый каток Hamm 3414

Среди катков на пневмоколесном ходу компании Hamm существует много моделей с различными параметрами, предназначенные для работы с грунтами и насыпными основаниями всех существующих типов. Каток Hamm 3414 принадлежит к категории машин среднего класса, обладая массой 14240 кг и передним вальцом шириной 2140 м. Трехточечное сочленение передней и задней частей позволяет довольно массивной и габаритной машине совершать повороты с внутренним радиусом около 3,7 метра. Это позволяет использовать ее не только на ровных участках, но и на трассах сложной траектории.

Каток грунтовый Hamm 3414 комплектуется дизельным двигателем Deutz TCD 2012 L04 2 V мощностью 100 кВт и вибрационной системой с двумя режимами колебаний – 30 и 40 Гц. Амплитуда вибрации возможна в двух положениях – 1,95 и 0,9 мм. Нагрузка на переднюю ось, составляющая 8215 кг при таких показателях вибрационного воздействия, позволяет создавать максимальное уплотняющее усилие и работать с насыпными слоями мягкого грунта толщиной до 1,5 м.

При работе гидростатическая трансмиссия позволяет развивать скорость до 10,4 км/час. Применение полного привода и противобуксовочной системы позволяет использовать машину на участках сложного рельефа при высокой влажности грунта.

Hamm 3518 – максимальная производительность

Среди моделей массой более 15 тонн выделяется своей производительностью дорожный каток Hamm 3518. Он оборудован мощным турбодизелем Deutz TCD 2012 L06 2V (155 кВт) и гидростатической трансмиссией, позволяющими работать со скоростью 6,7 км/ч и передвигаться собственным ходом, развивая около 12 км/ч.

• ширина вальца – 2280 мм

• рабочая масса – 20 000 кг

• частота колебаний – 27/30 Гц

• амплитуда колебаний – 1,19/2 мм

• масса передней рабочей части – 10785 кг


Комфорт оператора обеспечивается отапливаемой герметичной кабиной с панорамным обзором и регулируемым сиденьем, которое можно сдвигать в сторону, для обеспечения лучшего обзора. Панель приборов оборудована информативным дисплеем, на котором отображаются практически все рабочие параметры, необходимые для принятия решений.

Рулевое управление гидростатической системы позволяет работать без значительных физических усилий со стороны водителя. Дорожный каток Hamm 3518 способен очень плавно изменять скорость движения, благодаря применению сбалансированной гидростатической трансмиссии полного привода с возможностью блокировки задних колес.

Микропроцессорная система управления Hammtronic (с возможностью ручной регулировки) дает возможность уменьшить расход топлива на 30% по сравнению с аналогичными машинами других марок. Столь массивный каток может спокойно работать на уклонах до 70% без пробуксовок и остановок. Это во многом обусловлено применением задних шин с автоподкачкой, размером AW 23.1—26 12 PR, обладающих особого вида протектором.

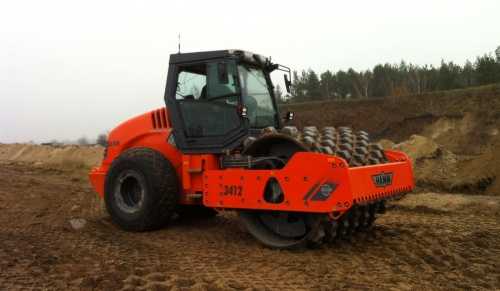

Грунтовой каток Hamm 3412
