Пневматическая подвеска. Устройство и принцип работы пневмоподвески.

Подробности












Автор: Сергей















Категория: Подвеска











Опубликовано: 28 декабря 2014


















Просмотров: 18258






Пневматическая подвеска — это вид подвески, обладающий возможностью регулировать клиренс (дорожный просвет) автомобиля. Данный тип подвески имеет широкое распространение среди современных грузовых транспортных средств, а также легковых автомобилей бизнес-класса. На каждом из колёс автомобиля применяются пневмоупоры, которые играют роль упругих элементов в пневмоподвеске. Основывается пневма на уже существующих конструкциях подвесок, поэтому не являет собой отдельный тип автомобильной подвески. Зачастую пневмоэлементы монтируют на стойках McPherson, упругих балках либо многорычажных подвесках. Главной задачей в работе пневматической подвески является обеспечение повышенного уровня безопасности и комфортных условий во время вождения транспортного средства. К примеру, многие автомобили бизнес-класса оснащаются адаптивной подвеской, основанной на пневматических упругих элементах, имеющих возможность динамического регулирования жесткости подвески для достижения максимального комфорта водителя и пассажиров транспортного средства.

Пневматическая подвеска может быть частью штатной комплектации автомобиля либо самостоятельно установленным элементом. В основном, самостоятельная установка пневматической подвески даёт возможность регулировать в ручную лишь высоту кузова.

Распространены три основных типа пневматических подвесок — одноконтурные, двухконтурные и четырёхконтурные пневмоподвески. Одноконтурную систему устанавливают исключительно на одну ось транспортного средства, выбирая между передней и задней осями.

  • Одноконтурный тип пневмоподвески чаще всего применяется в грузовых автомобилях и седельных тягачах. На грузовых автомобилях одноконтурная система позволяет регулировать жесткость задней оси, учитывая уровень нагрузки транспортного средства.
  • Двухконтурные системы пневмоподвесок устанавливают не только на одну ось, а также одновременно и на обе. При установке двухконтурного типа пневмоподвески на одну ось, становится возможным осуществление независимого регулирования колёс автомобиля. Двухконтурная система пневматической подвески действует подобно одновременно установленным двум одноконтурным системам.
  • Четырёхконтурные пневмоподвески достаточно сложны по своей структуре, зато имеют более богатый функционал, в отличие от одноконтурных и двухконтурных систем. Такая система позволяет регулировать пневмоподпор каждого колеса транспортного средства. Зачастую, в четырёхконтурных системах применяют специальный электронный блок управления, слаженно работающий вместе с датчиками и автоматически осуществляющий, при необходимости, регулировку уровня давления в пневмоэлементах. Не рекомендуется самостоятельная установка четырёхконтурных пневматических подвесок с типом автоматического управления, потому как сам процесс установки очень сложен и является финансово затратным.

Устройство пневмоподвески. Рассмотрим строение пнемвоподвески на примере четырёх контурной системы. Итак основные элементы:

  • Датчик ускорения кузова, левые и правые задние и передние датчики положения кузова, датчик ускорения колеса. Электронные датчики дают возможность отслеживания некоторого ряда параметров, таких как наклон кузова автомобиля, положение кузова относительно дороги, ускорение транспортного средства.
  • Компрессор пневматической подвески. Предназначение компрессора заключается в осуществлении подачи потоков сжатого воздуха прямиком в ресивер, а далее воздух распределяется по исполнительным механизмам системы. Без сжатого воздуха работа пневматической подвески невозможна, поэтому именно компрессор можно назвать основным элементом в конструкции самой подвески.

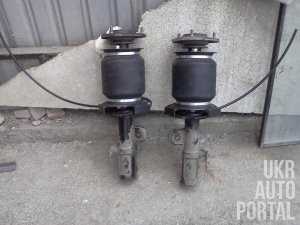

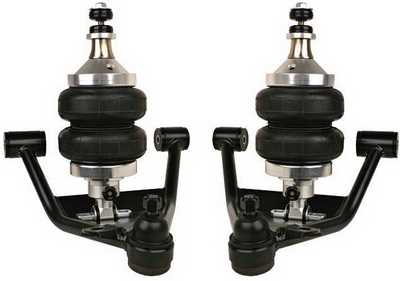

  • Передняя и задняя стойки с пневматическими элементоми. Регулировка клиренса производится в автоматическом или ручном режиме. При изменении давления воздуха в пневматических элементах, меняется высота кузова автомобиля относительно дороги. Исполнение пневмоэлемента может выглядеть либо совмещенным с амортизатором, либо отдельным узлом. Именно при совмещении с амортизатором, упругий пневмоэлемент, в большинстве случаев, называют пневматической амортизаторной стойкой. Подобные стойки устанавливаются фактически на любые типы подвесок, простая конструкция пневмоэлемента состоит из корпуса, манжета и штока с поршнем.
  • Ресивер. Воздушный ресивер осуществляет регулировку клиренса транспортного средства исключительно в малых пределах без участия компрессора. Благодаря воздушному ресиверу возможно достижение быстрой и стабильной работы адаптивных подвесок. Воздушные магистрали способствуют соединению всех элементов пневматической подвески в одну целостную пневмосистему.
  • блок управления АБС
  • Блок управления подвеской. Блок управления создан в целях корректной обработки сигналов, подаваемых датчиками. После принятия сигнала от датчиков, блок управления осуществляет ручную либо автоматическую регулировку подвески.

Принцип работы пневмоподвески достаточно прост. Водитель транспортного средства может без каких либо проблем самостоятельно изменять клиренс своего автомобиля, то есть увеличивать либо уменьшать показатели дорожного просвета. При наличии пневматических амортизаторных стоек в конструкции подвески, имеется дополнительная возможность регулировать её уровень жесткости. Естественно, автоматические режимы работы различных подвесок отличаются между собой, порой весьма существенно. При автоматическом режиме всегда задействованы адаптивные подвески, выполняющие работу по поддержке необходимого уровня дорожного просвета, а также определённой жесткости амортизаторов, зависящей от некоторого спектра внешних условий.

Адаптивная пневматическая подвеска работает по принципу использования параметров скорости, наклона, ускорения и прочих показателей. В целях достижения наилучших аэродинамических показателей транспортного средства, система способна подстраивать уровень дорожного просвета ориентируясь на показатели интенсивности ускорения, а также скорости движения автомобиля. Учитываются и углы наклонов кузова (крены) при вхождениях транспортного средства в повороты на повышенной скорости. Система предварительно анализирует показателя крена и, в случае необходимости, увеличивает подачу сжатого воздуха в целях увеличения жесткости амортизаторных стоек, на которые в данный момент производится повышенная нагрузка. Также адаптивная пневматическая подвеска позволяет внушительно снизить центр тяжести транспортного средства, всё в тех же целях достижения максимально улучшенных аэродинамических показателей и более комфортных условий для водителя благодаря лучшей управляемости автомобилем.

Основным преимуществом пневмоподвески многие автомобильные эксперты считают наличие высокой плавности хода транспортного средства, оборудованного пневматической подвеской. Также достоинством пневматической подвески считают использование сжатого воздуха в качестве упругого элемента, что способствует отсутствию раздражающих слух посторонних шумов. Однако, вышеперечисленные преимущества скорее касаются автомобилей бизнес-класса, потому как многое в работе подвески зависит и от непосредственного предназначения транспортного средства. К примеру, в грузовиках и полуприцепах пневматическая подвеска устроена таким образом, что наоборот может прибавлять жесткости.

Огромным преимуществом можно считать возможность автоматической регулировки дорожного просвета, причем во время движения, а также приятным дополнением станет и наличие в функционале регулирования жесткости отдельных стоек. Но не стоит забывать, что преимущество регулирования уровня жесткости стоек можно отнести скорее к заводскому исполнению адаптивной подвески. К сожалению, элементы пневмоподвески зачастую не пригодны к последующему ремонту либо обладают весьма низкой ремонтопригодностью. Отремонтировать пневматическую стойку невозможно, её можно лишь заменить в случае выхода из строя и подобную непригодность к ремонту эксперты относят к минусам пневмоподвески.

Структуру пневматической подвески постепенно могут повреждать дорожные реагенты, также негативно действует на ресурсы пневмоподвески состояние окружающей среды, особенно это касается температуры воздуха ниже нуля. Рекомендуется периодически производить чистку пневмоэлементов от пыли и грязи, разместив автомобиль на специализированном подъёмнике. В профессиональной деятельности пневматическую подвеску устанавливают в целях увеличения грузоподъёмности автомобиля без снижения уровня комфорта и безопасности водителя транспортного средства, будь это пикап, грузовик либо фургон.

pnipokolesu.ru

Пневмоподвеска на любой автомобиль

Пневмоподвеска на любой автомобиль

Первый вопрос который надо задать самому себе перед установкой пневноподвески, это зачем мне это надо ?
Пневмоподвеска на любой автомобиль устанавливается в трех случаях:
1. Поднимать автомобиль
2. Опускать и поднимать автомобиль
3. Возможность изменить характеристики работы пневмоподвески и возможность их настроить.

Легковые автомобили

На легковых автомобилях существует две проблемы: комфорт и грузоподъёмность.
При малом фактическом весе легкового автомобиля хотелось бы загрузить по больше, и этот вес зачастую равен почти половине массы автомобиля. Подобрать пружину с таким диапазоном практически нет возможности, а если и есть то получится две крайности – или очень не комфортный жесткий не загруженный автомобиль или полное проседание, если в багажник немного загрузить и посадить 3 человека на заднее сиденье.

Выход в сложившийся ситуации очень простой — пневмоподвеска на любой автомобиль. Не зависимо от веса автомобиля и на сколько он загружен пневматическая подвеска позволит всегда не цеплять дорожное покрытие т.е. выравнивать автомобиль. Это довольно таки распространенный способ в наше время среди авто производителей.

Если есть уверенность, что вы хотите в результате получить – то выбирайте тип пневматической подвески на вашу марку автомобиля и выбирайте подготовку воздуха : либо автоматическую либо ручную. Если на вашем автомобиле установлена пружина отдельно от амортизатора , то можно считать, что вам круто повезло и вы сможете уложиться в среднем 20.000-25.000 за комплект без подготовки, в противоположном случае т.е. амортизатор внутри пружины, придется заплатить в среднем 35.000-40.000.

Исключения составляют автомобили Volvo и Peugeot, на них устанавливают специфические подвески с применением эксклюзивных технологий, поэтому придется заплатить еще больше.

Пневмоподвеска на любой автомобиль — Chrysler 300C
Это клубный «кар».
Постоянный участник многих выступлений и выставок. Автомобиль не только стал ниже, но и приобрел более плавный ход подвески.

Пневмоподвеска на любой автомобиль — Opel Zafira
Кто сказал, что минивен Opel Zafira не может быть внедорожником

Внедорожники

Установка пневматической подвески использовалось специально для поднятия кузова при преодолении сложный препятствий, где обычная подвеска не справится.
И тут возникает вопросы — насколько надежна пневматическая подвеска в грязи, можно ли ее пробить?
Отвечаем – напоминает строение колеса, так что шансы пробить колесо или элемент пневмоподвески у вас равносильные. Если остались сомнения, то всегда модно поставить себе на автомобиль вставки в пружины или купите запасной элемент пневмоподвески.

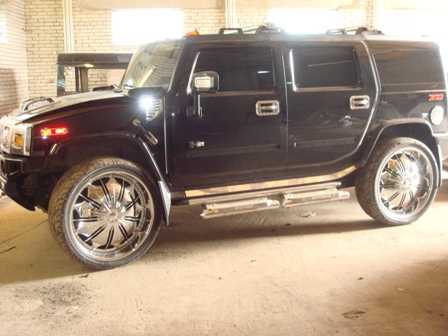

Пневмоподвеска на любой автомобиль — HUMMER h3
Hummer h3 обзавёлся пневматической подвеской на 4 колеса и пневматическим сигналом от компании AirRide. Система поддержания уровня пола от Аккуэйр.

На переднюю ось установлены пневматические амортизаторы, с их помощью можно поднять передок Hummer h3 на 5-6 см. Заднюю часть Hummer h3 можно двигать в пределах работы стандартных амортизаторов.

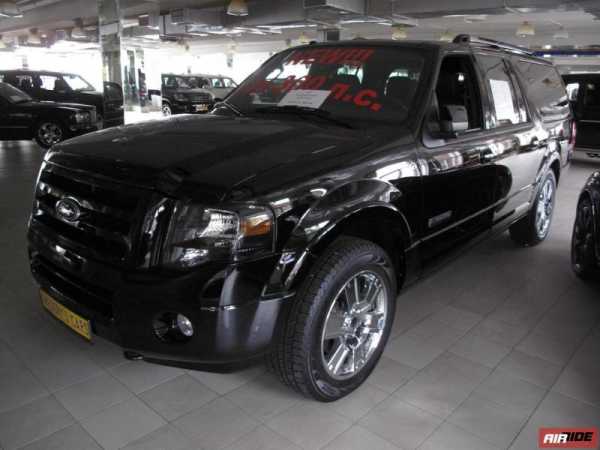

Пневмоподвеска на любой автомобиль — Ford Expedition 2008
На автомобиль установлена пневмоподвеска только на заднюю подвеску, видимо для перевозки грузов, установлено в Казахстане.

Микроавтобусы

Для этого типа автомобилей масса плюсов:
1. Сглаживание колебаний кузова на плохих дорогах;
2. Увеличение грузоподъемности;
3. Снижение уровня боковых качаний.

Для большинства «микриков» пневмоподвеску устанавливают только на заднюю подвеску, но бывают случаи и на переднюю. Отдельной хотелось бы выделить американские «Дома на колесах», где пневматика на задней оси – незаменимая вещь, так как пневматическая подвеска позволяет убирать проблемы с огромным задним весом, а установка на переднюю ось — с одной стороны позволяет поднять автомобиль и заехать высокий подъем на пароме, а с другой стороны опустить автомобиль и заехать в небольшие ворота, такие как на мойках или стоянках.

Пневмоподвеска на любой автомобиль — Chevrolet Express

Главная проблема микроавтобусов это сильное проседание задней оси автомобиля.
Первая задача, которую позволяет решить пневматическая подвеска – это подъем, вторая –устранить боковые качения и нормализовать плавность хода. Обычно для управления используется стандартная безресиверная подготовка воздуха.

И действительно, пневмоподвеска на любой автомобиль пригодится, будь то легкий автомобиль, мощный внедорожник или грузовой микроавтобус.

vsepoedem.com

разбираемся со всеми трудностями — DRIVE2

Всем привет!
Стал я вот интересоваться пневмой для своего Рекорда, как, что да почему?
И вот попал на очень любопытную статейку, представляю ее вашему вниманию:

Пневматическая подвеска для автомобиля – это подвеска, с помощью которой можно регулировать высоту кузова относительно дороги, изменять клиренс для поездок по бездорожью.

Что такое пневмоподвеска?


Пневмоподвеска используется для грузовиков и различных прицепов. Такая подвеска применяется также и на автомобилях бизнес-класса. Она может быть основой уже имеющихся аналогичных подвесок. Основным назначением этого приспособления есть обеспечение более высокой безопасности на дороге и комфорта при передвижении. Некоторые автомобили бизнес-класса оснащены пневмоэлементами в основе адаптивной подвески.
Пневмоподвески можно разделить на три основных типа. Это одноконтурные подвески, двухконтурные и четырёхконтурные. Пневматическая подвеска часто входит в уже готовую комплектацию автомобиля, и так же может устанавливаться самостоятельно. Если Вы устанавливаете подвеску самостоятельно, у вас будет возможность регулирования вручную высоты кузова.
В чём же различие всех трёх типов:
1. Одноконтурная подвеска предназначена для одной оси машины (задней или передней). Одноконтурная подвеска часто устанавливается на грузовики, где делается акцент на регулировании задней оси автомобиля, в зависимости от загруженности кузова.
2. Двухконтурная пневматическая подвеска может устанавливаться на две оси и на одну. Это позволяет производить регулирование двух осей. Но если двухконтурную подвеску поставить только на одну ось, то можно производить независимую регулировку каждого колеса.
3. Четырёхконтурная пневмоподвеска — это сложная система. В этом режиме можно регулировать все четыре колеса, осуществляется система подпора. Такая пневмосистема управляется с помощью электронного блока. Регулирование давления опоры осуществляется при содействии специальных датчиков.

Основа конструкции пневмоподвески состоит из блока управления, специальных датчиков, компрессора для подачи воздуха, ресивера, пневматических элементов для каждого колеса и блока управления. При автоматической работе подвески, высота кузова регулируется в зависимости от скорости, наклона и т.д. Работа автоматической и ручной регулировки несколько отличается. Но в целом, принцип и назначение имеет одинаковый смысл.

На каких машинах встречается с завода?
Интересно знать, что одним из первых автомобилей, который оснастили пневмоподвеской, был Citroen DS в 1955 году. И представьте себе, в первые же дни, эта модель автомобиля получила огромное количество заявок, третья часть которых была сделана буквально в течении первого часа.
Серийный выпуск автомобиля Citroen DS был первым, в который включалась пневмополвеска. Сегодня, также, продолжается выпуск машин этой марки с такой комплектацией, также и таких автомобилей, как Toyota, Mercedes и др. Пневматическую подвеску лучше использовать вместе со штатной подвеской. Она как бы будет брать на себя часть нагрузки, работая как вспомогательный элемент.


Чтобы можно было регулировать высоту кузова относительно дорожной полосы, можно установить пневмоподвеску и использовать вместе со штатной подвеской. Автомобили, которые предназначены для перевозки различных грузов, с большими кузовами и прицепами среднего размера, выпускаются с уже встроенной пневматической системой. Например, такие, как Merсedes, Renault Master и др. Также различные модели самосвалов, крупногабаритных грузовиков для перевозки больших грузов. В таких типах автомобилей пневматическая система обязательна. Она облегчает передвижение автомобиля и делает езду более лёгкой и комфортной.
На какие машины можно установить самому?
Как самостоятельно сделать пневмоподвеску и на какие модели машин можно её установить? На практике, изготовление не имеет особенных сложностей. Вопреки бытующему мнению о ненадёжности такой установки, этот процесс вполне эффективен и реально осуществим.

Можно самостоятельно сконструировать и установить пневмоподвеску для автомобиля ВАЗ. Следует учесть кое-какие важные моменты. Наиболее сложный момент при изготовлении подвески для ВАЗ — это замена амортизаторов на пневматические подушки. Лучше использовать оригинальный корпус стоек для опоры. Нужно учитывать особенности конкретной модели ВАЗ и тип пневматических используемых баллонов.
Для конструирования пневматической подвески для автомобиля ВАЗ потребуется набор определённых деталей и механизмов. Не стоит беспокоиться. В этом процессе нет никаких сложностей.

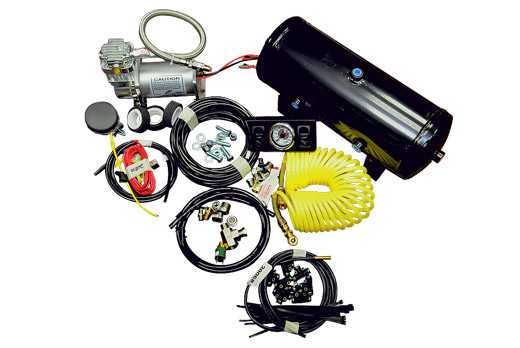

Что для этого нужно:

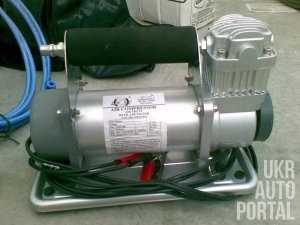

1. Компрессор.
2. Набор 4-х пневматических подушек. При подборе подушек, могут использоваться конкретные модели специально для ВАЗ, а также могу быть и другие, подходящие из других моделей авто.
3. Ресивер для закачки воздуха. Он должен быть цилиндрической формы для ВАЗ седан. Для хэтчбеков ресивер имеет форму запаски.
4. Потребуется 4 шт. электромагнитных клапанов.
5. Соединительные трубки.
6. Два манометра.

Непосредственно в процессе изготовления, возможно, нужно будет покупать другие сопутствующие детали, провода, крепления и т.д. Примерная стоимость всех элементов в целом будет от 800 до 1200 долларов. Это зависит от индивидуальных параметров конструкции и модели автомобиля.

Преимущества и недостатки

Как и любое устройство, пневмоподвеска тоже имеет недостатки и достоинства. Одним из преимуществ наличия пневмосистемы является отсутствие шума и плавность хода автомобиля. Большой плюс, это автоматическая регулировка клиренса и жёсткости стоек в процессе движения. Эти качества присущи заводским системам установки. Относительно четырёхконтурной пневматической системы — ручная установка, при такой модели с автоматическим управлением вообще не применяется. Потому что это очень сложный и затратный процесс для самостоятельного выполнения.

Недостатком является маленькая вероятность успешного ремонта. Например, пневматические стойки, выходя из строя, уже не подлежат ремонту. Нужна только замена деталей.

Стоимость комплекта и самой установки


Если говорить о стоимости пневматической системы, то она различна. Зависит от типа (одноконтурная, двухконтурная, четырёхконтурная). А также цена зависит от фирмы производителя и поставщика. В ценовом диапазоне в Украине стоимость пневматических элементов и комплектов может быть от 4 000 до 25 000 грн. Зависит опять же от типа модели. Стоимость установки зависит от потребностей. В среднем она может быть от 2500 до 10 000 грн. Это зависит от ваших целей и индивидуальных пожеланий. Перед тем как приступать к установке, нужно чётко и детально объяснить мастеру все нюансы. Потому что каждая доработка, это дополнительная цена. Далеко не всегда нужно покупать полностью все детали для сборки комплекта. Для этого желательно получить консультацию специалиста в этой области. После этого уже суммировать всю стоимость установки и сопутствующих элементов рабочего процесса.

Вот такая вот штукенция.
Статья взята с сайта ukrautoportal.com/

Всем добра!

www.drive2.com

Установка пневмоподвески

Установка пневмодвески может осуществляться на следующие виды подвесок авто:

Двухрычажная

Самый простой тип задней оси для А-, В- и С-класса автомобилей. Двухрычажная подвеска имеет ряд плюсов: малое количество деталей, высокая технологичность и невысокими расходы на обслуживание, так как конструкция состоит из одной детали – балки, которая подвешена к кузову автомобиля на двух сайлент-блоках.

Эта схема не обеспечивает высокую устойчивость и хорошую управляемость при маневрах. На заднюю подвеску автомобилей С-класса обычно устанавливают независимую многорычажную подвеску с продольными, поперечными и под разными углами рычагами. Такая конструкция обеспечивает лучшею маневренность

McPherson

В 1960 инженер Эрла Макферсона разработал подвеску, представляющею из себя подвеску колеса из одного рычага, стабилизатора поперечной устойчивости, блока из пружин и амортизатора.

McPherson – один из самых распространенных типов подвесок в современном машиностроении.

Многорычажная

Многорычажная подвеска похожа на двухрычажную подвеску и обладает всеми ее положительными качествами.

Данная подвеска сложнее и дороже, но обеспечивают лучшею управляемость автомобиля.

Подвеска состоит из:

  1. сайлент-блоков;
  2. шаровых шарниров;

Все элементы закреплены на подрамнике через мощные сайлент-блоки, что увеличивает шумоизоляцию от колес.

Чаще всего такой тип подвески распространен на автомобилях представительского класса.

Главные преимущества многорычажной подвески:

  1. Независимость колес друг от друга;
  2. Низкая фактическая масса;
  3. Независимые регулировки;
  4. Хорошая поворачиваемость.

Недостатками является сложность и цена. В настоящее время многорычажная подвеска не только на применять дорогих автомобилях, но и на автомобилях «гольф-класса».

Установка пневмоподвески

Установка пневмоподвески происходит по схожей схеме, что и на всех выше перечислененых типах подвесок. Пневматический элемент одевается на шток амортизатора через сальники, которая дает герметичность системы. Крепится к корпусу стойки и герметизируется.

Задняя зависимая подвеска

Задняя зависимая подвеска — это задняя подвеска с цилиндрическими винтовыми пружинами, например на классике «жигулей».

Главный недостаток этого типа является большая масса балки заднего моста.

Подвеска типа «Де Дион».

Для того, что бы «облегчить» задний мост, конструкторы автопромышленности начали использовать подвеску «Де Дион», которая названа по имени изобретателя Альберта Де Диона.

Картер главной передачи теперь отделен от балки моста и прикреплен непосредственно к кузову. В этом случае крутящий момент поступает от силового агрегата к ведущей оси через полуоси. Подвеска типа «Де Дион» имеет 2 вида: зависимым и независимым. Конструкции передней подвески независимого типа применяют на внедорожниках.

Однако все зависимые подвески обладают весьма весомым минусом: не равномерное поведение автомобиля при старте и торможении. Автомобиль «приседает» при резком разгоне и «клюет носом» при торможения.

Полунезависимая задняя подвеска

Полунезависимая задняя подвеска представляет два продольных рычага, которые соединены посередине поперечиной. Такая подвеска часто используется на переднеприводных автомобилях. Достоинства данной подвески: легкость монтажа, компактность и небольшой вес, наиболее оптимальная кинематика колеса. И все же недостаток у нее есть-используется только на не ведущем заднем мосту.

Когда пружина и амортизатор находятся отдельно друг от друга, пружина заменяется на пневматический элемент с поставками.

Поставками регулируется минимальный и максимальный дорожный просвет автомобиля.

Если пружины с амортзаторами установлены вместе, наподобие передней стойки, то пневматический элемент инсталлируется как и на передней оси.

Подвески грузовых автомобилей

Большую популярность получила конструкция с продольными или поперечными рессорами и гидравлическими амортизаторами.

Её и сейчас используют на грузовых автомобилях и на многих внедорожниках. Здесь мост «подвешивается» на продольных рессорах, которые установлены в кронштейнах кузова. Амортизаторы устанавливаются к балке заднего моста.

Рессоры выполняют двойную функцию: связывают колесо с кузовом и задают его кинематику.

Преимущество зависимой задней подвески подобного типа — простота конструкции.

Подвески внедорожников и пикапов

Виды подвесок:

  1. Зависимая подвеска;
  2. Независимой подвеска;
  3. Полностью независимая подвеска.

Рессорная или пружинная подвеска — самая популярная задняя подвеска внедорожников

Сверху — рессорная подвеска, снизу — пружинная на четырех продольных рычагах (Four-link или Four-bar)

Плюсы подвески: простота конструкции, высокая надежность и выдерживает очень большие нагрузки. Автопроизводители устанавливают рессорные подвески и на более легких недорогих внедорожниках.

Плюсы пружинной подвески: мягкие и длинноходные. Инсталлируются как правило на «кросоверах».

Чаще всего на переднюю ось внедорожника устанавливают пружинные или торсионные подвески.

Передняя подвеска. сверху — торсионная, снизу — пружинная.

Установка пневмоподвески в зависимости от конструкции подвески:

1. Установка вспомогательных подушек на рессоры

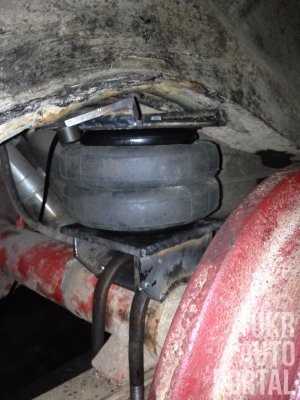

На заводских рессорах убираются «листы» и устанавливается пневматическая подушка. Установка пневмоподвески позволяет сделать подвеску комфортнее при ежедневном передвижении на автомобиле.

Установка пневмоподвески позволяет улучшить характеристики автомобиля такие как управляемость и плавность хода, грузоподъемность и проходимость.

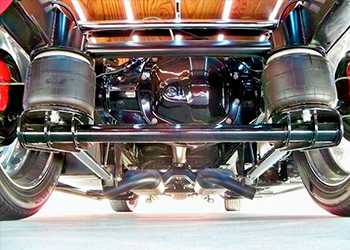

2. Установка пневматических баллонов вместо пружин.

На автомобилях с пружинной (как зависимой так и независимой) передней и задней подвеской пружина полностью заменяется пневмобаллоном.

Установка пневмоподвески, независимо от того какой тип подвески на вашем автомобиле, возможна.

vsepoedem.com

Проблемы с пневмоподвеской

Основные функции пневмоподвески

Главное предназначение пневматической подвески сделать ход автомобиля более плавнее и более комфортнее и у независимой пневматической подвески должен регулироваться уровень дорожного просвета.

Считается, что пневматическая подвеска и ремонт пневматической подвески, является дорогим удовольствием, но в нынешние времена цены на пневматическую подвеску уменьшаются, чуть ли не с каждым днем.

Производят различные виды пневматических подвесок и пневматических подушек, которые делаются из разных материалов, и другими характеристиками, что конечно же, влияет на стоимость пневмоподвески.

Пневматическая подвеска устанавливается на любой автомобиль. Главное в установке пневмоподвески — подобрать подходящие крепления.

Миллионные пробеги грузовиков доказывают надежность пневматической подвески и пневматических подушек на протяжении последних шестидесяти лет. На испытаниях пневматическая подвеска выдерживает миллионы циклов, что составляет 50 лет эксплуатации. На практике, элементы пневматической подвески могут «пережить» авто, на который установлены.

В «российской» эксплуатации, пневматическая подвеска изнашивается побыстрее из-за сурового климата и неровностей на дорогах, но даже при этом она остаются очень надежной и долговечной.

Бортовая система состоит из: компрессора, ресивера и системы управления воздуха.

Основные проблемы с пневмоподвеской:

  1. При заглушенном двигателе спускает задняя ось пневматической подвески.
  2. При запуске двигателя задняя ось пневматической подвески поднимается, но при этом и задирается передняя ось пневматической подвески.
  3. При быстрой езде передок опускается, но при торможении через несколько секунд снова поднимается выше задней оси.
  4. Авто не становится в режим сервиса для ремонта пневматической подвески, следовательно не получается сделать развал схождения.
  5. Клиренс «плавает».

Самая часто встречающаяся проблема пневмоподвески это утечка воздуха через соединительные элементы и износ колец пневматического компрессора.

Прежде чем устранять проблемы с пневмоподвеской и пневматическим насосом следует произвести диагностические исследования узлов и элементов пневматической подвески.

Прежде всего надо обнаружить даже самые мелкие дефекты, что позволит избежать более серьёзные поломки.

vsepoedem.com

Виды пневмоподвески

Пневмоподвеска играет важную роль в автомобиле и представляет собой устройство, которое снижает нагрузку на заводскую подвеску автомобиля. Это устройство состоит из пружин и рессор и позволяет контролировать клиренс автомобиля. Пневмоподвеска особенно важна для тех условий, когда планируется эксплуатация автомобиля в сложных дорожных условиях или с высокими нагрузками.

Обычно в устройстве пневмоподвески используются специальные баллоны, куда сжатый воздух нагнетается при помощи работающей пневмосистемы. Для того чтобы убедиться в эффективности пневмоподвески в автомобиле, следует изучить преимущества установки данной системы в автомобиль. В процессе эксплуатации автомобиля за счет пневмоподвески стандартная подвеска может адаптироваться к разным дорожным условиям.

При помощи пневмоподвески в автомобиле можно добиться повышения характеристик управляемости автомобилем. Пневмоподвеску после установки можно настроить самостоятельно, исходя из условий эксплуатации автомобиля и других параметров. Клиренс автомобиля можно также настроить при наличии в автомобиле пневмоподвески.

В процессе эксплуатации пневмоподвески на автомобиле можно убедиться в том, что это устройство практично и надежно. Адаптация – одно из главных преимуществ использования пневмоподвески. Осевые нагрузки и клиренс автомобиля можно тонко настроить при наличии пневмоподвески.

Стандартные пружины автомобиля можно поменять на любые запчасти, но всегда водитель получает от этого ожидаемый эффект. А при установке пневмобаллонов можно тонко регулировать и настраивать работу подвески. Жесткость системы подвески можно регулировать прямо их салона автомобиля, это позволяет использовать автомобиль по максимуму в сложных дорожных условиях.

При помощи пневмоподвески можно улучшить динамику вождения автомобиля. В широких пределах клиренс можно настроить при наличии в автомобиле пневмоподвески. Эта процедура также проводится из салона автомобиля. В процессе регулировки можно выбрать максимальное или среднее поднятое положение. При помощи регулировки клиренса можно не только комфортно ездить по сугробам, преодолевать лежачих полицейских, но и переезжать через другие препятствия.

При полной нагрузке или перегрузке автомобиля обеспечить защиту основных узлов можно также при наличии в автомобиле пневмоподвески.

Существуют различные виды пневмоподвески, подобрать конкретный вид можно на основе характеристик вождения и технического состояния автомобиля. На сегодняшний день используется:

  • одноконтурная пневмоподвеска;
  • система с двумя контурами;
  • четырехконтурная система.

Одноконтурная пневмоподвеска является самой простой системой. Она монтируется на одну ось и используется преимущественно на небольших грузовиках и пикапах в качестве вспомогательного элемента. Подвеску двуконтурного типа можно установить на одну или две оси. При этом оси могут быть независимыми друг от друга, такая система в автомобиле используется для повышения характеристик грузоподъемности. Если в автомобиле используется неравномерная загруженность, для решения проблемы также используется двухконтурная пневмоподвеска.

Четырехконтурная пневмоподвеска устанавливается на две оси и разными независимыми пневмоэлементами. Такая система в автомобиле используется для регулировки клиренса. Выпуск пневмоподвесок осуществляется за рубежом. Подобрать систему для установки можно на основании стиля вождения и дорожных условий, а также в зависимости от характеристик автомобиля.

Как показывает практика, использование пневмоподвески в автомобиле позволяет значительно продлить срок службы заводской подвески и улучшить характеристики вождения. Работы по установке и настройке пневмоподвески можно провести на базе сервиса, здесь от специалистов можно получить необходимую информацию.

Для сохранения высокого комфорта и безопасности вождения следует проводить внешний осмотр пневмоподвески регулярно. Установить такую систему можно на легковой иди грузовой автомобиль. При этом разные системы используются на разных типах автомобилей. Пневмоподвеска для современного водителя представляет собой не только инструмент тонкой настройки клиренса, но и дополнительную систему безопасности, как для пассажиров, так и для основных узлов автомобиля.

В сложных дорожных условиях подвеска гасит вибрации от ударов и позволяет быстро преодолевать препятствия. Использование пневмоподвески допустимо на автомобилях разных типов и разной грузоподъемностью, для массивных автомобилей чаще всего выбирается четырехконтурная система пневмоподвески. Система монтируется при поддержке специалистов и имеет высокий ресурс службы.

carsaround.ru

Что это такое пневмоподвеска

Конструкция автомобиля усовершенствуется на протяжении нескольких десятилетий. Некоторые конструкции, которые использовались при создании определенных транспортных средств, не получили большой популярности, другие используются повсеместно. На протяжении многих лет проводилось создание пневматической подвески, ее усовершенствование. Пневматические и гидравлические системы используются повсеместно, в основном в качестве привода. Именно поэтому было принято решение использовать пневматическую систему при создании подвески для автомобиля. Что это такое пневмоподвеска, какими особенности она обладает, стоит ли приобретать автомобиль с подобной конструкцией – вопросы, которые мучают многих автолюбителей.

Для начала обратим внимание на то, что подвеска предназначена для повышения устойчивости транспортного средства на дороге во время движения, для частичного гашения неровностей дорожного покрытия, а также является связующим звеном между кузовом и колесами.

Пневматическая система основывается на использовании не сжимаемости воздуха. Однако в отличии от жидкости часть воздуха можно спокойно выпустить, так как его можно сразу накачать из окружающей среды. Эти две особенности определяют то, что пневматическая система может использоваться в качестве основы при создании подвески: она может быть жесткой, есть возможность ограничить движение кузова относительно шасси, позволяет при необходимости приподнимать и опускать автомобиль.

История создания пневмоподвески

Как не странно, рассматриваемая конструкция используется уже на протяжении более чем 70 лет. Изначально ее использовали при создании грузовых автомобилей и прицепов, после начали применять при изготовлении легковых автомобилей. В продаже можно встретить легковые автомобили, которые были изготовлены 20 лет назад с использованием пневматической системы в качестве подвески. Также и некоторые новые автомобили могут иметь подобную систему, что связано с повышением комфорта во время движения, возможность приподнимать и опускать автомобиль во время его остановки.

На территории СНГ особой популярность система пневмоподвески пользуется среди умельцев, которые проводят самостоятельное изменение автомобилей. Это связано с тем, что транспортное средство становится непохожим на другие, также повышается комфорт на момент движения.

Основные отличия от обычного варианта исполнения

Именно конструктивные отличительные признаки определяют популярность рассматриваемой системы. К ним можно отнести:

  • Специальные пневмоподушки выступают в качестве своеобразных опор. Они могут изменять свои размеры, что и позволяет сделать подвеску мягкой. Именно подобный элемент постоянно совершенствуют, изменяют, так как он менее надежен: именно пневмоподушки принимают на себя все удары во время дивжения.
  • Нагнетающий компрессор создает давление в системе. Стоит отметить, что именно он отвечает за получение сжатого воздуха.
  • Рессивер выступает в качестве резервуара для сжатого воздуха. Он используется в конструкции практически всегда.
  • Система распределения воздуха позволяет равномерно его подавать на пневмоподушки. Подобная система несколько схожа с той, что используется при создании гидравлической системы: она представлена патрубками.
  • Для контроля всех процессов устанавливается на современных автомобилях специальный блок. Он имеет сложную конструкцию. Блок напрямую связан с бортовым компьютером машины. Вводя команды через мультимедийную систему можно проводить точную настройку определенных показателей.

Все параметры используемых элементов в рассматриваемой конструкции подбираются для каждого автомобиля индивидуально. Стоит отметить, что основным отличием подобной конструкции от стандартного варианта исполнения можно назвать отсутствие металлических пружин. Изменяя показатели работы системы, владелец автомобиля может настраивать высоту и жесткость подвески. При использовании металлических пружин подобной возможности нет.

Достоинства

К существенным достоинствам рассматриваемой системы можно отнести:

  • Есть возможность проводить изменение настроек работы подвески. Примером можно назвать регулирование клиренса в весьма большом диапазоне. Также есть возможность устанавливать необходимые показатели жесткости автомобиля. Эти возможности в значительной степени повышают комфорт на момент движения, так как при использовании жесткой подвески на момент движения по разбитой дороге возникает серьезный дискомфорт, но мягкая на большой скорости делает транспортное средство плохоуправляемым.
  • Хорошая степень управляемости. Подобная подвеска настоящая находка для драйверов. При крене автомобиля повышается давление в активном элементе, что значительно повышает жесткость. Кроме этого не стоит забывать о возможности опускания автомобиля для уменьшения клиренса, что значительно повышает прижимную силу.
  • Любители выделяться в потоке также часто выбирают машину с подобной системой. Это связано с тем, что только по одному нажатию кнопки можно провести установку подвески в одной из крайних положений: она будет или сильно опущенной или иметь высокий клиренс.
  • Еще несколько десятилетий назад подобную систему использовали при создании грузовых автомобилей. Данная особенность связана с тем, что грузоподъемность пневмоподвески очень велика. Поэтому на многие пикапы, джипы проводят установку именно подобного варианта исполнения подвески.
  • Сильные морозы практически не оказывают влияние на работу системы. Это связано с тем, что сжатый воздух не реагирует на низкие температуры, которые могут возникнуть в природе, а подвижные элементы конструкции обладают высоким показателем эластичности.

Подобными достоинствами обладает рассматриваемая конструкция. Однако многие автолюбители, автопроизводители стараются обходить ее стороной.

Недостатки

К недостаткам использования пневмосистемы при создании подвески можно отнести:

  • Большая стоимость. Все элементы конструкции значительно повышают стоимость автомобиля. Также не стоит забывать о том, что некоторые их деталей рано или поздно придется заменить.
  • Малая популярность системы определяет сложность нахождения оригинальных расходников. Также при ремонте найти необходимые детали становится очень сложно.
  • Стоимость ремонтных работ очень велика.
  • Чем сложнее конструкция, тем меньше ее надежность – подобное правильно также касается и пневмоподвеску.
  • Срок эксплуатации значительно меньше, чем механической.
  • Сложность обслуживания.

Обобщая недостатки рассматриваемой системы, следует отметить то, что старые автомобили практически всегда имеют проблемы. Именно поэтому многие автолюбители обходят эти автомобили стороной.

В заключение отметим, что современные пневмоподвески также стали ставить на новые автомобили, которые относятся к бизнес классу. Это связано с тем, что обладателя подобного транспортного средства не волнует сложность обслуживания и стоимость, а только комфорт во время движения. По этому показателю лучшей подвески практически не найти.

carsaround.ru
