Металлические таблички для обозначения охранной зоны

Главная / Продукция / Металлоизделия / Металлические таблички для обозначения охранной зоны

ООО «СТМ-Инструмент» производит и поставляет металлические таблички для обозначения охранной зоны  воздушных и подземных линий связи (охранная зона ВЛ и охранная зона кабеля).

Эти таблички называют и знаками и указателями и аншлагами, но независимо от названия они имеют одинаковое содержание и цветографическую схему знака.

Места установки табличек «охранная зона кабеля»

Кабельная трасса на местности вне населённых пунктов обозначается типовыми предупредительными знаками (аншлагами) и замерными столбиками. В населённых пунктах если нет возможности установки таких знаков, размещают таблички с обозначением кабельной линии на стенах зданий, на столбах, на заборах и др. Для защиты от повреждений укладывают сигнальную ленту, а для простоты обнаружения муфт и др. электронные маркеры.

Для информации о прохождении кабеля связи используется специальный знак «Охранная зона». Он может дополняться надписью «Копать запрещается». Знак «Охранная зона кабеля» должен быть установлен на определенном расстоянии от земли — на высоте человеческого роста, 1,7 м. На нем обязательно размещение таких данных, как адрес и телефон эксплуатирующего линию предприятия, размеры охранной зоны.





Рис.1  Знаки «Охранная зона кабеля»

На трассе кабельной линии, проложенной в незастроенной местности, должны быть  установлены опознавательные знаки.  Трасса кабельной  линии,  проложенной  по  пахотным  землям,  должна быть обозначена  знаками,  устанавливаемыми  не  реже  чем через 500 м, а также в местах изменения направления трассы.

.Указатели кабельных трасс устанавливаются через 100-150 метров на прямолинейных участках трассы, а также на всех поворотах и у соединительных муфт. Для кабельных линий напряжением 35 кВ и выше составляют исполнительный чертеж продольного профиля с указанием высотных отметок мест расположения муфт, колодцев, подпитывающих мест.

Способы установки знаков «охранная зона»

Обозначение трасс прокладки кабелей связи осуществляется установкой замерных столбиков. Они изготавливаются из железобетона, металла, пластика и металлокомпозита.

Замерные столбики должны быть установлены на загородных участках трассы и в сельских населенных пунктах при прокладке кабелей связи с металлическими жилами и оптических в следующих местах трассы:

а) против каждой муфты;

б) на поворотах трассы;

в) на пересечениях автомобильных и железных дорог, водных препятствий, газонефтепроводов, силовых и кабелей связи, водопровода, канализации и других подземных коммуникаций;

г) на прямых участках трассы через промежуток от 250 до 300 м друг от друга.



Рис.2  Виды замерных столбиков.



На столбиках устанавливаются таблички-указатели (знаки) обозначения и охраны  кабельных  линий.

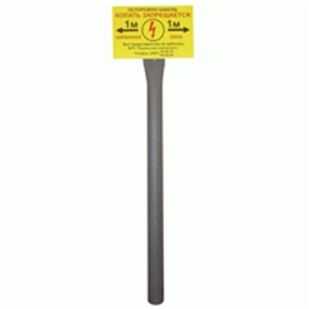

Рис.3  Замерный пластиковый столбик с знаком 300х400 мм «Охранная зона кабеля»



Размеры табличек и знаков обозначения охранной зоны.

Основные размеры знаков и табличек для обозначения охранной зоны воздушных и подземных линий электропередач  это 210х280 мм и 300х400 мм.

В отдельных случаях для обозначения подземных линий применяются знаки размером 300х300 мм.





Цветовые решения табличек указателей линий связи.

Цвет фона знаков  –  белый или желтый. Указывается собственно название таблички-аншлага (ОХРАННАЯ ЗОНА КАБЕЛЯ  или ОХРАННАЯ ЗОНА ВЛ) , ширина охранной зоны , наименование владельца линии его адрес и телефон.



Материалы и технологии изготовления табличек маркировки охранных зон.

Для изготовления знаков  в  ООО «СТМ-Инструмент» используется оцинкованная сталь толщинами  1,0….2.0 мм. Знаки из такого металла обладают достаточной жесткостью и сопротивляемостью к атмосферным воздействиям. Сверху металл покрывается полимерной полиэфирной краской белого или желтого цвета.

На табличках методом лазерной резки  выполняются необходимые отверстия для крепления знака к столбику.

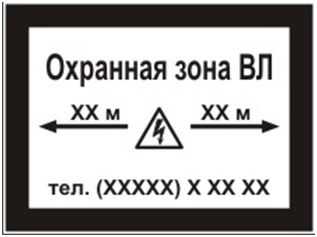

Рис.4  Знак «Охранная зона ВЛ»

Изображение наносится с помощью УФ-печати., на металл , или накатки пленки с защитной ламинацией или дополнительным слоем УФ-лака.

Ознакомитесь с другими нашими изделиями на сайте http://stm-tools.ru/



ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ

Выдержка из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядоке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:

1.Требования к границам установления охранных зон объектов электросетевого хозяйства

•проектный номинальный класс напряжения до 1 кВ - 2 м

для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

•проектный номинальный класс напряжения 1-20 кВ - 10 м

(5 м - для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

•проектный номинальный класс напряжения 35 кВ - 15 м.

•проектный номинальный класс напряжения 110 кВ - 20 м.



Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

•10 м - воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения;

•5 м - воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта).



2. Установление охранных зон

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее - сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.



После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.



Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.



Примечание

  • Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
  • Допускается для ЛЭП (ВЛ) до 20 кВ  принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м.
  • Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.
  • Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ  только над производственными зданиями электрических подстанций.



3. В охранной зоне ЛЭП (ВЛ) запрещается

  • Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
  • Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
  • Размещать автозаправочные станции.
  • Загромождать подъезды и подходы к опорам ВЛ.
  • Устраивать свалки снега, мусора и грунта.
  • Складировать корма, удобрения, солому, разводить огонь.
  • Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.



Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.



Направляйте заявки на металлические таблички для указания охранной зоны на почту [email protected]   и по телефону 8-985-156-67-70





stm-tools.ru

требования к знакам, расстояния, расположение

Охранная зона предназначена для обеспечения безопасности кабельной линии (КЛ). В этом районе запрещается строительство, снос, капитальный ремонт зданий, размещение складов и свалок, а также ограничивается проведение земельных работ и использование ударных механизмов. Расположение охранной зоны обозначается информационным указателем.

Требования к информационным знакам

  1. Материал. Основа для информационного знака изготавливается из металла, также допустимо применение пластика. Толщина изделия должна составлять 1 мм или более.
  2. Внешнее оформление. Рекомендуемые размеры информационного знака – 280 * 210 мм. Ширина каймы составляет 21 мм. Информационный знак содержит надпись «Охранная зона кабеля. Без представителя не копать». В нижней части указывается номер телефона организации, которой принадлежит линия. Также указываются расстояния до границ охранной зоны и их направления. Фон информационного знака должен быть белым, кайма, символы и надписи – черными.
  3. Место установки. Информационный знак должен быть расположен перпендикулярно оси кабельной линии, при повороте кабеля – на биссектрисе угла.

    В незастроенных районах указатели устанавливаются на расстоянии 100 м друг от друга.

    Также информационными знаками отмечаются местоположения соединительных муфт, повороты трассы, точки пересечения КЛ с подземными сооружениями, дорогами.

    В пахотных районах информационные знаки должны быть установлены через каждые 500 м.

    Указатели границ охранных зон подводных КЛ располагаются в точке выхода кабеля на берег.

Расположение охранных зон

  1. При подводных КЛ. Охранная зона в море ограничена линиями, стоящими от КЛ на 0,25 морской мили.

    Если трасса кабеля пересекает канал, реку или озеро, это расстояние составляет 100 м. В охранную зону входит вся толща воды.

  2. При подземных КЛ. Охранная зона представляет собой участок поверхности и недр земли, ограниченный параллельными прямыми. Глубина соответствует местоположению линии. За пределами населенных пунктов расстояние от КЛ до границы охранной зоны должно составлять 2 м или более.

    Для линий с напряжением менее 1000 В, расположенных в городской черте под тротуарами, длина этого участка в направлении зданий может быть равна 0,6 м, в направлении проезжей части – 1 м.

  3. При регенерационных и усилительных пунктах. Охранная зона ограниченна замкнутой линией, отстоящей от регенерационного пункта на 3 м или более. Минимальное расстояние до контура заземления должно составляет 2 м.

Понравилась статья? Поделиться с друзьями:

pue8.ru

Таблички-указатели кабельных/воздушных линий

Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.
На информационном знаке размещаются слова "Охранная зона кабеля. Без представителя не копать" (для кабельной линии), "Охранная зона линии электропередачи" (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.

Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм.

Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м, а для подземных кабельных линий - на отдельных стойках на высоте 0,6-1,0м.


2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.


2.3.24. Охранные зоны кабельных линий, проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками. Информационные знаки следует устанавливать не реже чем через 500 м, а также в местах изменения направления кабельных линий. На информационных знаках должны быть указаны ширина охранных зон кабельных линий и номера телефонов владельцев кабельных линий.
