Проклятье аккумуляции, или Почему не слышно про супермаховик?

Если позволите каплю эмоций, я не перестаю удивляться, какие страсти разгораются каждый раз, когда разговор в этой колонке заходит о «чистой энергии». Накал прошлонедельной дискуссии об эффективности солнечных батарей (см. «Домашняя энергонезависимость») оказался таким, что, посмотрев со стороны, можно подумать, будто обсуждают большую политику или как минимум сравнивают операционные системы! И лично для меня это лучшее доказательство того, что тема только кажется отработанной и устоявшейся, а на самом деле даже по элементарным вроде бы вопросам (вроде практической пригодности солнечных батарей в облачную погоду) существуют диаметрально противоположные точки зрения. Так что если у вас есть чем крыть, есть цифры, а тем более личный опыт, очень прошу поучаствовать в новой дискуссии. Потому что сегодня я рискну продолжить начатый в две прошедших недели разговор. Ведь энергию Солнца или ветра мало получить, её мало распределить по потребителям, её ещё жизненно важно научиться накапливать!

В самом деле, что проку от той же трёхкиловаттной икеевской солнечной электростанции, занимающей крышу частного дома, если она, способная с избытком удовлетворить потребности целого домохозяйства, работает только в светлое время суток? Идеально было бы накапливать остающийся во время генерации излишек («скушать» три киловатта — не шутка, мало какой бытовой прибор поглощает даже киловатт, и работают такие приборы, как правило, недолго: проточный нагреватель воды, духовка… У меня, правда, греет дом полуторакиловаттный биткойновый риг, но это редкость, согласитесь) и отдавать его по мере надобности ночью. Что ж, предположим, на ночь и сумерки, занимающие, скажем, 18 часов, дому нужны те же самые три киловатта. Значит, бытовой накопитель электроэнергии должен запасти, грубо, 54 киловатт-часа. Много это или мало?

Солнечная электростанция Solana.

Нормально. И решение этой проблемы «в лоб», установкой электрического аккумулятора приемлемых габаритов и эксплуатационных свойств, то есть литий-ионного, уже возможно. Больше того, выпускаются серийные образцы аккумуляторных батарей именно такой ёмкости: это батареи электромобилей – к примеру, знакомого вам Model S от Tesla Motors, базовая комплектация которого включает батарею с ёмкостью 60 кВт•ч. Одна проблема: стоит такое решение 10 тысяч американских долларов, то есть дороже всей солнечной электростанции от той же IKEA. И ценам Элона Маска можно верить: они хоть и собирают свои батареи из чужих элементов (основу производит Panasonic), но используют их не только в автомобилях, а и на бытовых солнечных электростанциях, устанавливаемых компанией Solar City (один из проектов Маска, входит в число крупнейших установщиков солнечных батарей в США). Поскольку спроса на такие батареи, естественно, нет, Solar City пока ограничивается установкой сравнительно небольших аккумуляторов, способных поддержать базовые электропотребности среднего дома лишь на время кратковременных перебоев энергоснабжения.

Но это ещё не все плохие новости. Цифра, которую мы получили выше, можно сказать, обывательская. А профессионалы говорят так: запас энергии в доме должен быть минимум на три (облачных) дня, а лучше – на пять (тогда аккумуляторы прослужат дольше)! Так что в существующем виде электрические аккумуляторы неприемлемы даже для домашних нужд, не говоря уже о мощных электростанциях. Но как же быть? И как выкручиваются проектировщики больших энергогенерирующих объектов?

Чтобы ответить на этот вопрос, достаточно посмотреть на вводимые в строй суперсовременные «чистые» электростанции. Скажем, на стартовавшую на днях в Штатах станцию Solana — занимающую площадь в несколько квадратных километров и самую мощную на планете (280 МВт, 70 тысяч среднестатистических домохозяйств). Так вот: никакого нанотеха, никаких чудес электрохимии. Всё просто: часть собранного солнечного тепла пускают на нагрев здоровенного резервуара с расплавом соли (некоторые соли, скажем, глауберова, твёрдые в охлаждённом состоянии, переходят в жидкую форму при нагревании), и ночью возвращаемое солью тепло нагревает воду до пара и крутит турбину. И вот это решение (точнее, его масштабы) называют «поворотной точкой для солнечной энергетики»! Вот он, пик чистых технологий XXI века: солевая грелка за два миллиарда долларов!

Solana изнутри: солевая грелка плюс водяной пар.

Это и смешно, и грустно одновременно. Смешно — потому что в задаче аккумуляции энергии мы никак не уйдём от технологий столетней давности. Грустно — потому что решение этой задачи, насколько мне известно, существует давно, а честь открытия и разработки принадлежит нашему соотечественнику. Называется оно странным словом «супермаховик».

Должен предупредить сразу: описывая это творение инженерной мысли, я не могу быть абсолютно объективным. Потому что книга про супермаховик попала в мои руки, когда мне было что-то около десяти лет, и стала одним из кирпичиков, на которых и сформировалось моя любовь к технике. Поэтому ещё раз повторю, что буду рад любым доводам и аргументам. Но — к сути. В далёком 1986 году издательство «Детская литература» (!) выпустило книгу советского изобретателя Нурбея Гулиа «В поисках “энергетической капсулы”» (её копия, как раритетного издания, есть в Сети). С юмором и очень просто Гулиа описывает в ней своё становление инженера (так решили его знакомые: мол, если других талантов нет, дорога одна!) и выход на задачу, которая стала главной в его жизни. Это задача аккумуляции энергии — уже тогда, тридцать лет назад, стоявшая в полный рост. Перебрав механические, термические, электрические, химические решения, заглянув в то, что вскоре станет нанотехнологиями, Гулиа отверг их все по тем или иным причинам — и остановился на идее, известной с древности: массивном вращающемся теле, маховике.

Мы находим маховик везде, от гончарного круга и примитивных водяных насосов до транспортных средств XX века и космических гироскопов. Как аккумулятор энергии он замечателен тем, что его можно быстро разогнать («зарядить») и быстро же остановить (получив значительную мощность «на выходе»). Одна проблема: энергоёмкость его недостаточна, чтобы претендовать на роль универсальной «энергетической капсулы». Плотность запасаемой энергии необходимо увеличить хотя бы в сотню раз. Но как это сделать? Увеличим скорость — маховик разорвёт и запасённая энергия причинит страшные разрушения. Наращивать габариты тоже не всегда возможно. Пропуская многолетний, интереснейший пласт исследований и размышлений (очень рекомендую книгу, читается и сегодня совершенно современно!), собственно вклад Гулиа можно свести к следующему: он предложил делать маховик не монолитным, а навивать — например, из стального троса или ленты. Возрастает прочность, низводятся до ничтожных последствия разрыва, а энергоёмкость даже самодельных образцов превышает параметры промышленных разработок. Эту конструкцию он и назвал супермаховиком (и запатентовал один из первых вариантов ещё в 1964-м).

Прорабатывая идею, он пришёл к мысли навивать маховик из графитового волокна (не забывайте, что фуллерены тогда только получили, а о графене и речи не шло), а то и более экзотических материалов вроде азота. Но даже 20-килограммовый супермаховик из углеродных волокон, технически возможный уже тогда, тридцать лет назад, был способен запасти энергию, достаточную для передвижения легкового автомобиля на 500 километров, со средней стоимостью стокилометрового броска в 60 американских центов.

Углеволоконный супермаховик.

В случае с супермаховиками нет смысла возиться со сравнительными оценками — будь то запасаемая на единицу массы энергия или эксплуатационные характеристики: теоретически они превосходят все имеющиеся альтернативные решения. И области применения напрашивались сами собой. Помещённый в вакуум, на магнитной подвеске, с КПД выше 90%, выдерживающий невообразимое число циклов заряда-разряда, способный работать в широчайших диапазонах температур, супермаховик способен вращаться годами и обещал фантастические вещи: автомобиль от одной зарядки мог бы бегать тысячи километров, а то и весь срок службы, электростанция с упрятанным в фундамент многосотметровым супермаховиком запасала бы энергию, достаточную для освещения всей Земли, и так далее, и так далее. Но вот вопрос: прошло тридцать лет, почему мы же не видим супермаховиков вокруг себя?

Сказать по правде, я не знаю ответа. Технические сложности? Да, и конструкция супермаховика, и плавный отбор энергии — задачи с большой буквы, но они вроде бы решены. Время от времени слышно о мелких, узконишевых применениях. Но именно там, где на него возлагались главные надежды — в энергетике и автомобилестроении — супермаховик массового применения не нашёл. Пару лет назад американская компания Beacon Power ввела в строй небольшую супермаховичную энергоаккумулирующую станцию под Нью-Йорком, но сегодня о проекте ничего не слышно, а сама компания перебивается с хлеба на воду.

Нурбей Гулиа по-прежнему работает над совершенствованием своего детища и год назад отметился сообщением о возможности постройки графенового супермаховика (с расчётной удельной энергоёмкостью 1,2 кВт*ч/кг, то есть на порядок выше литий-ионных аккумуляторов). Но, если я правильно понимаю, коммерческого успеха он добился с другой своей разработкой (супервариатором, оригинальной механической передачей), а вот супермаховик почему-то остаётся под знаком вопроса.

P. S. Я попросил Нурбея Владимировича поучаствовать в дискуссии (хоть надежда, сами понимаете, слабая: на личном сайте его натурально одолевают поклонники).

www.computerra.ru

Аккумулятор будущего – маховик?: engineering_ru

Дешев. Долговечен. Экологически чист. Энергетические возможности маховика, как накопителя кинетической энергии определяются тремя параметрами: скоростью вращения,  диаметром и массой. Увеличив скорость вращения можно убавить вес и размер, но возникает опасность разрыва маховика центробежной силой.
В молодости я прочитал книжку в поисках “энергетической капсулы”
Ее автор изобрел супермаховик, супервариатор, а если  все это установить на автомобиль, то и он  будет  – супер!Изобретение Нурбея Гулиа заключалось в том, что он придумал маховик навитый из металлической ленты. Такой маховик выдерживал центробежную силу в пять раз большую, чем литой . А при разрыве не разлетался на части, как артиллерийский снаряд, а тормозился лентой о кожух. Супермаховик в вакуумном корпусе с магнитной подвеской и скоростным электродвигателем-генератором для отбора мощности. В общем, жил бы на западе, давно бы уже был мультимиллионером, а не обклеивал квартиру авторскими свидетельствами вместо обоев (у него их три сотни).
С приходом нанотехнологий его изобретение приобрело еще большую значимость. Вот, что он пишет:
>если из такого материала (карбоновое нановолокно) навить супермаховик, то его удельная энергия достигнет 1Мв-час/кг, или в тысячи раз больше, чем у самых перспективных аккумуляторов! Это значит, что на таком накопителе массой в 150 кг легковой автомобиль сможет пройти с одной зарядки свыше 2 миллионов километров — больше, чем способно выдержать шасси. То есть теоретически уже сейчас можно создавать автомобили, которые в течение всего срока службы не требовали бы никакого топлива. Удельная энергоемкость такого сверхнакопителя в 500—1000 кВт·ч/кг позволит, например, создать электромобиль, заряжаемый прямо на сборочном конвейере один раз на весь срок эксплуатации машины. Два-три десятка килограммов нового супермаховика обеспечат накопление дешевой ночной электроэнергии для огромного дома и расходование этой энергии днем. .>
Фантаст, конечно, но идея красивая!

 Американская компания Beacon Power основанная в 1997 году, сделала большой шаг в этом направлении, создав целую линейку тяжелых стационарных супермаховиков, предназначенных  для включения в промышленные энергосети.

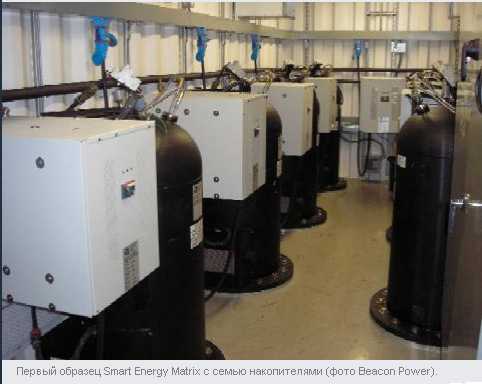

Накопители представляют собой цилиндрические емкости, высотой по пояс человека или по грудь, внутри которых на активных магнитных подшипниках  подвешены супермаховики, которые могут раскручиваться до штатных 22,5 тысяч оборотов в минуту.
Расчетный срок службы – 20 лет, диапазон рабочих температур – от минус 40 до плюс 50 по Цельсию. Согласитесь, для химических аккумуляторов трудновато было бы обеспечить такие показатели. Полностью статья тут
У нас придумали, у них сделали. Дело привычное…
Еще видео –  Гулиа о патентах http://my.mail.ru/video/mail/gulia_nurbei/25/32.html#video=/mail/gulia_nurbei/25/32

Источники
http://ru.wikipedia.org/wiki/%D0%93%D1%83%D0%BB%D0%B8%D0%B0,_%D0%9D%D1%83%D1%80%D0%B1%D0%B5%D0%B9_%D0%92%D0%BB%D0%B0%D0%B4%D0%B8%D0%BC%D0%B8%D1%80%D0%BE%D0%B2%D0%B8%D1%87
http://www.i-r.ru/show_arhive.php?year=2005&month=12&id=1133
http://nurbejgulia.ru/

engineering-ru.livejournal.com

Механические батареи — Naked Science

Чем больше мобильных устройств появляется в мире, чем дешевле становятся электромобили ? тем выше потребность в портативных накопителях энергии. И пока одни инженеры совершенствуют электрохимические батареи, другие считают, что будущее ? за накопителями совершенно иного типа. Механическими.



Быстро вращающийся на оси диск ? маховик ? сохраняет энергию в своем движении. Это, наверное, одно из древнейших устройств, известных человечеству. Во всяком случае, каменный диск гончары использовали уже много тысяч лет назад: при достаточной тяжести он смягчал неравномерность вращения, которое придавали ему ногой. Похожее устройство используется и в современных автомобилях, сглаживая рывки от движения поршней двигателя.

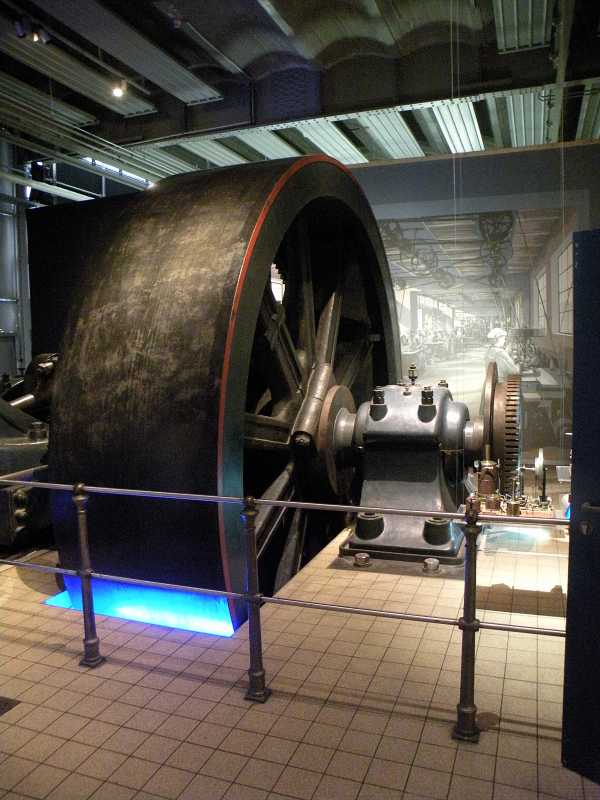

^{Маховик фабричной стационарной паровой машины}

^{©wikimedia/ Витольд Муратов}



Однако даже современные технологии далеко не исчерпывают всех возможностей маховика. Теория предсказывает, что при достаточно быстром вращении он может накапливать очень внушительное количество кинетической энергии, которую легко не только наращивать, но и использовать, превратив маховик в электромеханический аккумулятор.



По расчетам, емкость такой батареи будет исключительно высокой. Классический кислотно-свинцовый аккумулятор способен накапливать до 30-40 Вт*ч на килограмм собственного веса, а электромеханический ? до 100-130 Вт*ч/кг. При этом маховик способен и набирать, и отдавать эту энергию на любой скорости, в том числе ? очень быстро ? не разрушаясь и не повреждаясь. Вдобавок, они почти нечувствительны к экстремальным температурам, а срок их жизни может составлять не годы, а десятки лет.



^{Маховик со старой фабрики}

^{©wikimedia/ Rajesh Dhawan}



Так что вряд ли удивительно, что если широкой публике электромеханические накопители еще не знакомы, и военные, и крупные компании весьма серьезно присматриваются к их возможностям и перспективам. В электросетях они способны сглаживать скачки напряжения, позволят эффективно хранить большие резервы энергии. В технологию вкладывается и NASA: пара противоположно вращающихся маховиков позволит создать уникальное устройство, которое способно не только накапливать, хранить и отдавать энергию, но и будет работать в качестве гироскопа.



Впрочем, самые большие перспективы от использования маховиков ждут в области автомобильного транспорта. Здесь вращающиеся накопители смотрятся совершенно естественно ? и более того, подобные средства передвижения создавались уже десятки лет назад. В Швейцарии и Бельгии в 1950-х годах курсировали автобусы Gyrobus, в которых использовался 3-тонный стальной маховик, связанный с бесшумным электромотором. На заряжающей станции маховик разгонялся до 3000 об./мин, а в поездке работал как ротор генератора электроэнергии для двигателя. «Зарядка» занимала от 30 сек до 3 мин, и до следующей станции Gyrobus мог проехать более 10 км на скорости до 60 км/ч.



^{Gyrobus G3 – единственный в мире сохранившийся гиробус}

^{©wikimedia/ Vitaly Volkov}



К сожалению, эксперимент был признан неудачным: закрепленный на стандартном автобусном шасси мощный маховик быстро разрушал его. Изрядная часть энергии терялась при вибрациях и трении, заставляя водителей заезжать на станции для подзарядки слишком часто. Словом, Gyrobus оказался совершенно неоправдан экономически.

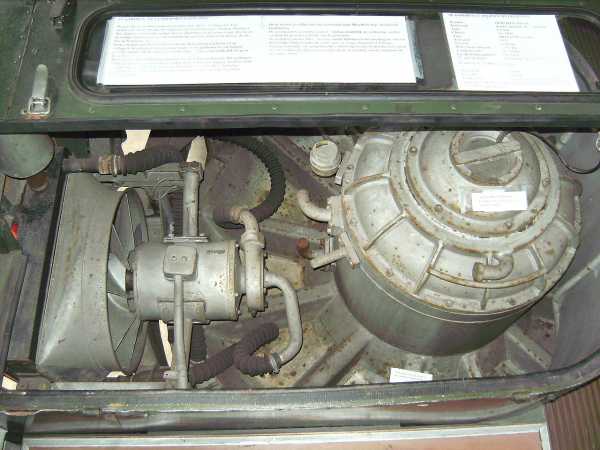

^{Моторное отделение гиробуса. Справа виден трtхфазный двигатель, ниже него – картер маховика}

^{©wikimedia/ Vitaly Volkov}



С тех пор практически все инженерно-технические проблемы, от которых страдал Gyrobus, решены. Например, сегодня имеются подходы, позволяющие в разы снизить вес маховика. Принцип простой: чем больше масса тела ? тем больше энергии в его вращении можно накопить. Но эта емкость растет с массой линейно, зато со скоростью вращения ? пропорционально ее квадрату (в соответствии с известной формулой расчета кинетической энергии). Современные материалы ? прочнее и легче стали ? позволяют разогнать его до нужных скоростей. Маховик из углеволокна может накопить в 20 раз больше энергии, чем стальной той же массы.



Современные маховики вращаются в воздухе, а то и в вакуумной камере, подвешенные системой электромагнитов, что позволяет почти полностью избавиться от потерь энергии на трение. В некоторых лабораторных установках экспериментальные системы после раскручивания сохраняли энергию, вращаясь месяцами и даже годами. Немудрено, что уже в 1990-е стали появляться новые прототипы электромобилей «на механической тяге».



^{Маховик на тракторе Landini VL30}

^{©Sp?th Chr}



Система, предложенная тогда разработчиками US Flywheel Systems, использовала углепластиковый, левитирующий в магнитном поле маховик, вращающийся в вакууме на скорости до 100 тыс. об./мин ? все это весило меньше 50 кг и стабильно выдавало на двигатель 20 л.с. 16 таких батарей инженеры вмонтировали в автомобиль обычных размеров, обеспечив его 800 л.с. и пробегом до 500 км без подзарядки. К сожалению, развернуть проект во что-либо массовое, авторам не удалось.



В самом деле, проекты автомобилей на электромеханической тяге сталкиваются со множеством сложностей и сегодня. Например, до сих пор крайне трудно добиться стабильности вращения подвешенного в вакууме маховика при тряске и в движении. Магнитные «подвески» должны моментально реагировать на каждое сотрясение, торможение или разгон, удерживая маховик в нужном положении.



Другую проблему представляет гироскопический эффект, из-за которого вращающийся ротор сопротивляется изменению ориентации своей оси. Иначе говоря, тяжелый маховик будет довольно успешно мешать автомобилю повернуть даже в положенном месте. Отдельные опасения вызывает безопасность. Автомобиль, подобный тому, что предлагала US Flywheel Systems, несет «на борту» кинетической энергии не меньше мчащегося танка, и при разрушении вся она будет моментально высвобождена. Кстати, уже в процессе разработки электромеханических батарей, несмотря на то, что они так и не дошли до массового пользователя, это стало причиной не одной смерти.



Стоит сказать, что инженеры смотрят в будущее таких систем с оптимизмом. Ни одна из перечисленных проблем не выглядит нерешаемой. Магнитные «подвески» быстро совершенствуются, с гироскопическим эффектом есть способы бороться (например, сочетая пары маховиков с противоположными направлениями вращения), над вопросами безопасности тоже можно поработать. Одним словом, чтобы маховики вошли в нашу жизнь и сделали ее еще немного лучше, нужно то же, что и для любой другой технологии: заинтересованность, финансирование, человеческая изобретательность и какое-то время.



К сожалению, не со всеми этими пунктами у маховиков в порядке. Автомобильные гиганты так и не решились финансировать подобные проекты в полном объеме, и их разработчики ? такие как US Flywheel Systems ? либо свернули деятельность, либо переключились на системы для выполнения задач космонавтики и электроэнергетики. Это переключение, впрочем, наверняка позволит набрать опыта и создать решения, на которые «клюнут» и автогиганты. В конце концов, в современном мире, требующем отхода от углеводородов в качестве основного источника энергии, выбор у них не так велик.



naked-science.ru

Работает супермаховик. Удивительная механика

Работает супермаховик

Есть ли уже сегодня машины, на которых установлены супермаховики? Да, есть. Пусть эти машины и не выпускаются пока сериями, как «жигули» или «фольксваген», но они существуют. Работают, ездят, всех удивляют.

Самым типичным автомобилем, работающим за счет энергии супермаховика, является, пожалуй, маленький двухместный «махомобиль» американского ученого Дэвида Рабенхорста. Попробуем на его примере разобраться в устройстве махомобилей.

Супермаховик махомобиля соединен с валом разгонного электродвигателя, причем электродвигатель размещен в воздушной среде, чтобы он лучше охлаждался, а супермаховик – в вакууме, чтобы не было лишних потерь энергии. На выходе из вакуумной камеры вал герметизирован магнитным уплотнением. В принципе можно даже разрезать вал и вывести вращение из вакуума специальными магнитными муфтами.

Маховичный автомобиль (махомобиль) Девида Рабенхорста

Другой конец вала супермаховика соединен с гидронасосом обратимого типа, который может работать и в режиме гидродвигателя; о таких гидромашинах я уже говорил. Жидкость – масло от гидронасоса через распределитель или, что одно и то же, через механизм управления махомобилем, подается в четыре маленькие гидромашины, встроенные в колеса махомобиля. Таким образом, все колеса махомобиля ведущие, и это очень хорошо – махомобиль быстро разгоняется, движется устойчиво, без заносов.

В махомобиле нет таких привычных автомобильных частей, как сцепление, коробка передач, карданный вал, дифференциал, полуоси, электроаккумуляторы, стартер и генератор; отсутствует топливный бак и вся топливная система, система охлаждения с вентилятором, глушитель и, наконец, сам двигатель внутреннего сгорания. Махомобиль бесшумен, он не загрязняет окружающую среду выхлопными газами, приводится в движение практически мгновенно. Известно, что супермаховик может развивать громадные мощности, так необходимые автомобилям для быстрого разгона.

Зарядка энергией, или разгон супермаховика, производится включением разгонного электродвигателя в сеть. Время зарядки – 20—25 мин, что в десятки раз быстрее по сравнению с продолжительностью зарядки электроаккумуляторов. Для приведения махомобиля в движение повышают наклоном шайбы производительность насоса, и масло начинает поступать в гидродвигатели колес, разгоняя машину. Больше наклон шайбы – больше скорость.

Махомобиль рассчитан на крейсерскую, то есть постоянную скорость 90 км/ч, причем кратковременно скорость может быть значительно увеличена, например для выполнения обгонов.

Путь пробега махомобиля с одной зарядки пока около 60 км, но его планируется увеличить в три раза. Это при массе супермаховика 100 кг, скорости его вращения от 23 700 до 11 900 оборотов в минуту и запасе энергии 24 МДж. Удельная энергия супермаховика составляет 240 кДж/кг. Правда, уже испытаны супермаховики с удельной энергией в 650 и даже 700 кДж/кг, а это значит, что и путь пробега увеличивается почти до 500 км!

У махомобиля рекордно малая по сравнению с электро– и автомобилями стоимость пробега – около доллара на 100 км пути. Я думаю, вряд ли какой водитель откажется от такой машины!

Посмотрим теперь, каковы характеристики агрегатов махомобиля Рабенхорста по мощности и массе. Разгонный электродвигатель мощностью 30—40 кВт – 18,4 кг, гидронасос мощностью 37,5 кВт – 11,4 к г, четыре гидродвигателя колес такой же общей мощности – 10 к г, приборы управления – 9 кг, шасси – 175 кг, кузов – 270 кг. Вместе с супермаховиком, его корпусом, подвеской и даже пассажирами выходит чуть более 600 кг.

Махомобиль не боится длительных стоянок – маховик может вращаться без остановки почти полтора месяца. И это не предел, потому что так называемые кольцевые супермаховики, о которых будет сказано ниже, рассчитаны на более чем годичный выбег, а американский 45-килограммовый маховик в магнитном подвесе имеет столь малые потери, что способен крутиться без остановки свыше 10 лет!

Подвеска супермаховика в махомобиле тоже магнитная, только она практичнее, чем «абсолютный» магнитный подвес: здесь есть подшипники, способные не только принимать на себя усилия при тряске, но и ослаблять гироскопическую нагрузку при повороте оси супермаховика.

На сегодняшний день в разных странах уже построено много супермаховичных автомобилей и автобусов. Некоторые из них, как и швейцарский гиробус, оснащены штангами и могут двигаться как троллейбус. Но при этом раскручивается и супермаховик, который потом снабжает током тяговые электродвигатели. Такие машины, названные гиротроллейбусами, не тратят время, подобно гиробусу, на раскрутку супермаховика, так как «зарядка» идет на ходу. Затем, после разгона супермаховика, гиротроллейбусы едут на накопленной энергии до конечной остановки через весь город. В отличие от швейцарского гиробуса, маховик в таком гиротроллейбусе весит не 1,5 т, а всего около 300 кг.

Гиротроллейбус фирмы «Локхид» (США) (а) и его маховичный накопитель (б)

Существуют проекты использования супермаховиков в авиации. В одном из них для взлета сверхзвуковых самолетов предлагают применять маховичную катапульту. Если разогнать крупный маховик электродвигателем, а затем подключить его к лебедке, соединенной тросом с самолетом, то маховик за несколько секунд разовьет гигантскую мощность, в десятки раз превышающую мощность электродвигателя. За считанные секунды самолет разгонится до 400 км/ч и взлетит. При этом путь разгона будет не более 100—150 м. Такой запуск очень надежен и экономичен.

Маховичная катапульта

Двойную пользу можно получить от установки супермаховиков на легких тихоходных самолетах, у которых собственный двигатель развивает мощность не более 90-120 кВт. Супермаховик массой всего 13 кг способен выдать мощность 115 кВт в течение 20 с, а массой 57 кг – 225 кВт в течение 60 с – время, вполне достаточное для взлета. Кроме того, раскрученный супермаховик обеспечит безопасность экипажа в случае остановки мотора самолета. Энергии, накопленной в супермаховике, хватит для трехминутного полета самолета без мотора. Летчики успеют выбрать пригодную для посадки площадку и приземлиться.

Шотландский маховичный вертолет, прозванный «прыгающий Гиро»

Еще в 30-х годах прошлого века в Шотландии был построен маховичный вертолет. Разгоняли маховик на земле вместе с воздушным винтом, лопастям которого задавали нулевой угол атаки, чтобы разгон шел легче. После разгона маховика лопасти устанавливали под нужным углом, и машина взмывала в небо. Когда энергии в маховике оставалось уже мало, вертолет плавно опускался. Не правда ли, это очень похоже на игрушечный вертолет, в котором разгон лопастей-маховиков производится пусковым шнурком?

А полвека спустя в США создали разведывательный беспилотный вертолет с супермаховиками. Два легких кольцевых супермаховика диаметром 1,4 м, вращающиеся в разные стороны, раскручивают воздушные винты, расположенные внутри колец супермаховиков. Кольца разгоняют до 4 тыс. оборотов в минуту на специальном автомобиле, с которого вертолет стартует. Вертолет быстро поднимается на 100-метровую высоту, зависает там и, имея на борту фото– и телеаппаратуру, производит съемки или телепередачи. Подобный вертолет удобно использовать и для пожарных работ – его двигатель не заглохнет от дыма, а баки с горючим не загорятся, так как на этом вертолете нет ни двигателя, ни баков.

Разведывательный беспилотный маховичный вертолет

Если нужно попасть на борт вертолета, зависшего высоко над землей, или на какую-нибудь площадку на высоте 100 м и более, лучше всего воспользоваться для этого маховичным подъемником, который позволяет поднять девять человек подряд, причем в пять раз быстрее обычных моторных подъемников. Маховик подъемника разгоняется маленьким электродвигателем мощностью 1,5 кВт до 28 тыс. оборотов в минуту.

Осуществить экстренный спуск с того же вертолета или из окна горящего высотного здания поможет маховичный лифт, в разработке которого довелось участвовать и мне. При пожаре нередко требуется срочно эвакуировать людей с верхних этажей дома, но в это время ток от здания, как правило, отключают и никакие подъемные механизмы не работают. Вот и придумали особое устройство для такого случая.

Человек надевает специальный пояс с прикрепленной к нему лентой и прыгает вниз. Лента намотана на валу небольшого маховика или супермаховика, как в ленточном вариаторе, о котором речь шла выше. Сматываясь с вала, она разгоняет маховик, сначала медленно, а затем все сильнее и сильнее. Человек же, Втулка наоборот, приближаясь к земле, все больше и больше теряет скорость. И наконец мягко – Корпус приземляется. Пояс с лентой сам поднимается вверх за счет энергии маховика, раскрученного ранее спустившимся человеком. Так маховичный лифт может доставлять на землю одного за другим сколько угодно людей.

Маховичный лифт

Поистине безграничные возможности открываются перед супермаховиками в космосе.

В космическом вакууме у супермаховиков совершенно нет потерь на трение о воздух, а невесомость устраняет нагрузки на подшипники. В этом случае подшипники могут быть простыми «сухосмазывающимися» втулками.

На некоторых спутниках связи уже несколько лет используют супермаховичные накопители энергии. Дело в том, что спутники связи, транслирующие на большие расстояния телефонные разговоры, телепрограммы и радиопередачи, работают обычно не только от солнечных батарей, но и от аккумуляторов энергии, которые дают ток, пока Земля загораживает спутник от Солнца и тот находится в тени. Однако время жизни электрохимических аккумуляторов невелико, они быстро выходят из строя, а из-за них прекращает существование и сам спутник, который мог бы служить еще долго. Вот и пал выбор на долговечные супермаховики. Они вращаются в магнитной подвеске со скоростью 40 тыс. оборотов в минуту. Плотность энергии супермаховиков для спутников связи примерно 0,1 МДж/кг.

В исследовательском центре США создана супермаховичная установка для международной космической станции, превосходящая по своим показателям ранее применявшиеся никель-водородные аккумуляторы. Супермаховик запасает большее количество энергии, а срок его службы вдвое дольше, чем у химических аккумуляторов.

Видимо, не обойтись без супермаховиков и на космических станциях, которые отправятся к далеким планетам, где почти нет солнечного света, дающего энергию для питания электронного оборудования станций. По мнению ученых, кратковременных включений пиропатронов будет вполне достаточно, чтобы с помощью газовой турбины так разогнать супермаховик, что его энергии надолго хватит для бесперебойной работы всех приборов.

В космосе супермаховики необходимы и для более прозаических дел – например, для ремонта станций, приведения в движение механизированного инструмента.

Допустим, космонавту нужно просверлить отверстие или завернуть гайку. Если он применит обыкновенную дрель или гайковерт, то реактивный момент, действующий на корпус ручного инструмента, закрутит в первую очередь самого космонавта. На Земле такого не случается, так как этому противодействует сила тяжести и сила трения, а в условиях невесомости – это обычное явление.

Теперь проделаем следующий опыт. Возьмем самый простой детский волчок – юлу, укрепим на ее кончике сверло, разгоним юлу и уберем руку. На первый взгляд как будто ничего удивительного – юла стоит на сверле и сама сверлит подставку. А ведь ни с какой из обычных дрелей подобный опыт никогда не получится. Даже у электрической дрели корпус тотчас завертится в противоположную сторону и порвет все провода.

Дело в том, что маховики и супермаховики обладают свойством «безреактивности», то есть при вращении они не оказывают реактивного действия на корпус и другие части устройства. Маховик связан с корпусом только подшипниками, а они, свободно проворачиваясь, не передают вращательных усилий.

Маховичная «безреактивная» дрель

Изготовленная мною маховичная дрель успешно сверлила любые доски. При этом она прекрасно выдерживала вертикальное направление благодаря еще одному свойству маховика, о котором уже упоминалось, – способности сохранять устойчивое положение свободной оси в пространстве.

Чтобы проверить это свойство самому, лучше всего снять велосипедное колесо с вилки, взяться за концы оси и, держа колесо на вытянутых руках, попросить товарища раскрутить его. Если колесо раскручено как следует, никакие попытки свернуть ось в сторону ни к чему не приведут, даже несмотря на большие усилия. Колесо будет сопротивляться совсем как живое, стараясь вырваться из рук. Суть происходящего состоит в том, что ось вращающего маховика всякий раз стремится повернуться не туда, куда мы прилагаем усилие, а под прямым углом к этому направлению.

Существует много способов узнать, куда будет поворачиваться ось маховика, но все они трудны и рассчитаны на специалистов. Поэтому я придумал для себя способ попроще, который назвал «правилом колеса». Запомнить его ничего не стоит, достаточно иметь в кармане хотя бы одну монетку или колесико. Пустим монетку катиться по столу. Скоро она начнет падать набок, но что для нас особенно важно – она и сворачивать будет в ту же сторону. Теперь представим себе, что монетка – это вращающийся маховик. Допустим, мы пытаемся свернуть ось этого маховика в ту же сторону, куда падает монета. Направление поворота монеты позволит нам определить, куда на самом деле будет сворачивать ось маховика. Вот и все правило.

Опыт с монетой, демонстрирующий гироскопический эффект

Если ничто не воздействует на ось маховика, то она безупречно сохраняет свое положение в пространстве. И это делает маховик незаменимым в навигационных приборах, которые сейчас устанавливают на всех кораблях, самолетах, ракетах. Называют такие приборы гироскопическими. Об этих интереснейших приборах много написано, и я не буду подробно останавливаться здесь на них. А вот об автомобиле, в котором был применен как раз гироскопический эффект вращающегося маховика, думаю, сказать надо. Построил этот «гирокар» в 1914 году русский инженер П. П. Шиловский. Гирокар демонстрировался в Лондоне, где вызвал огромный интерес. Еще бы, машина Шиловского имела всего два колеса, как велосипед, однако она сохраняла без каких-либо упоров устойчивое положение, даже если все пассажиры садились по одну сторону. «Держал» машину раскрученный маховик благодаря гироскопическому эффекту. В гирокаре использовался примитивный автомат с датчиком наклона в виде шарика в трубке и сервомотором, воздействующим на 300-килограммовый маховик.

Гирокар П. П. Шиловского (а) и принцип его действия (б)

Такие автомобили строились и позже. Возможно, что будущий махомобиль с супермаховичной «энергетической капсулой» спроектируют тоже двухколесным, чтобы использовать сразу оба замечательных свойства супермаховика – способность накапливать энергию и сохранять неизменное положение в пространстве.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Супермаховик — Википедия

Материал из Википедии — свободной энциклопедии

Супермахови́к — один из типов маховика, предназначенный для накопления механической энергии. В отличие от обычных маховиков способен сохранять больше кинетической энергии.

За счёт конструктивных особенностей способен хранить до 500 Вт·ч (1,8 МДж) на килограмм веса^[1]. В частности, в 1964 году советский инженер Н. В. Гулиа заявил авторские права на одну из конструкций, которой и дал название «супермаховик».

Современный супермаховик представляет собой барабан, изготовленный из композитных материалов, например, намотанный из тонких витков стальной, пластичной ленты, стекловолокна или углеродных композитов. За счёт этого обеспечивается высокая прочность на разрыв и безопасность эксплуатации. При физическом разрушении супермаховик не разлетается на крупные части, как обычный маховик, а разрушается частично; при этом отделившиеся части тормозят барабан и предотвращают дальнейшее разрушение. Для уменьшения потерь на трение супермаховик помещается в вакуумированный кожух. Зачастую используется магнитный подвес.

Законченный вид супермаховик принимает тогда, когда он способен запасать и отдавать энергию. Для этого создаётся мотор-генератор, где статором является барабан, а ротором — ось, вокруг которой он вращается. Таким образом, при подключении в сеть он будет запасать энергию, а при подключении нагрузки — отдавать. КПД этого преобразования достигает 98 %^[2].

Маховики как буферные устройства начали использоваться ещё во времена неолита, например, в устройстве гончарного круга^[3]. В XX веке маховик претерпел ряд конструктивных изменений, позволявшим ему запасать энергию на значительное время. Так, например, в 1950-х годах вакуумированные маховики использовались в экспериментальном общественном транспорте, в частности испытывались гиробусы^[4].
