УАЗ 3151 "ЧЁ ЗА НЛО?" ©ГАИШНИК › Бортжурнал › Особенности гипоидной передачи или почему не стоит дергать машину задним ходом

С разрешения cyrill3 позволю себе продублировать его статью про некоторые моменты, касающиеся нашего железа… Думаю, что многим она будет полезна и многим поможет избежать ненужных неприятностей, Вот:

Большинство знает как выглядит главная передача (ГП) автомобиля, но не все знают особенности ее работы. Из-за этого часто возникают ошибки в управлении автомобилем и соответственно сокращение срока жизни его частей.
Рассмотрим некоторые типы ГП.

а — коническая с прямозубым зацеплением;
б — коническая с косозубым зацеплением;
в — коническая с гипоидным зацеплением.

На большинстве современных автомобилей стоит гипоидная ГП. Она тише в работе и способна передать больший крутящий момент без разрушения. Но то, что оси шестерен не совпадают приводит к тому, что пятно контакта при работе смещается. Шестерни стараются раздвинуть себя. Смотрим на форму правильного пятна контакта.

I – стороны переднего хода;
II – стороны заднего хода;

нас интересует только правильная позиция — e.
Обратите внимание, что пятно контакта при движении вперед почти посредине зуба, а назад смещено к его краю, причем к тому, который тоньше (зуб снаружи бублика имеет большую толщину. чем внутри). Это особенности люфтов в гипоидной передаче.
Мало того при приложении нагрузки пятно контакта будет смещаться (помним что шестерни пытаются раздвинуться). Но при движении вперед пятно будет сдвигаться в сторону толстого края зуба, а в случае заднего еще дальше в сторону тонкого. Естественно, толстая сторона зуба выдерживает намного большие нагрузки. Почему так сделали? Машина в основном движется вперед и не так часто задним ходом.
Все просто для одного редуктора, но у нас же внедорожник — тут их два.
Тут есть два варианта. Или у вас передний мост имеет такой же редуктор, как и задний, но перевернутый или у вас стоит реверсивная пара с обратным наклоном зубцов.
В случае перевернутого редуктора моста изначально пятно контакта ставится с чуть другим смещением, но при нагрузке и движении вперед смещение пятна будет в сторону тонкого края зубца. Этим пренебрегают, поскольку в таком случае пара, обычно, такая же как задняя, то есть более мощная, а на передний мост нагрузка почти всегда меньше.
В случае реверсивной пары все работает так же, как и для заднего моста, в этом случае часто ставят меньшую пару.
Ну и теперь главное. зачем я писал этот опус.
Внедорожники часто выдергиваю друг друга, когда один из них застрял.
Даже при использовании динамической стропы, нагрузки на главных парах, превосходят заложенные конструктивно. Но при выдергивании передним ходом будут работать более толстые части зубцов, где запас прочности выше. При выдергивании задним — более тонкие. Соответственно сломать зуб на ГП намного проще. И даже если у вас передний редуктор моста перевернутого типа, который будет смещать пятно контакта в другую сторону, все равно стоит выдергивать машины ходом вперед. Почему? Тут тоже все не так уж сложно. Более нагруженным будет тот мост, который ближе к выдергиваемому автомобилю (ну разве что вы его с горы стащить хотите). Казалось бы в такой ситуации на авто с перевернутым редуктором все равно какой стороной дергать. Но не забываем что передний мост всегда конструктивно слабее. Шрусы или крестовины тоже порвать можно, да и полуоси передние обычно тоньше.
В общем, решать конечно вам, но я категорически советую выдергивать машины только ходом вперед.
И не забываем о простых правилах:
Стараемся использовать динамическую стропу.
Не дергаем под большим углом. Проушины под углом держат намного меньшую нагрузку.
Используем тросогаситель (можно просто куртку). Пробитое стекло или дверь самое безболезненное что может случится если стропа лопнет.
Если тянем авто больше по массе или сильно засевшие тормозим в конце разгона, иначе вас просто откинет назад.
Если есть возможность — не ленимся использовать лебедку, это дольше, но намного безопасней.

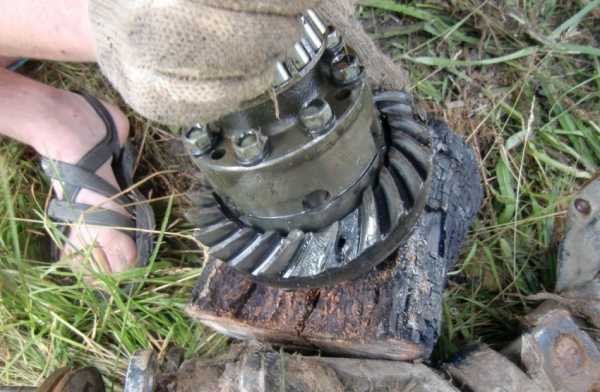

А от себя добавлю, что ГП надо любить и помнить о них! В противном случае поломка в паре сотен километров от ближайшей цивилизации, не несёт в себе ничего хорошего, даже если ГП есть в запасе, как например у меня вот тут…:)

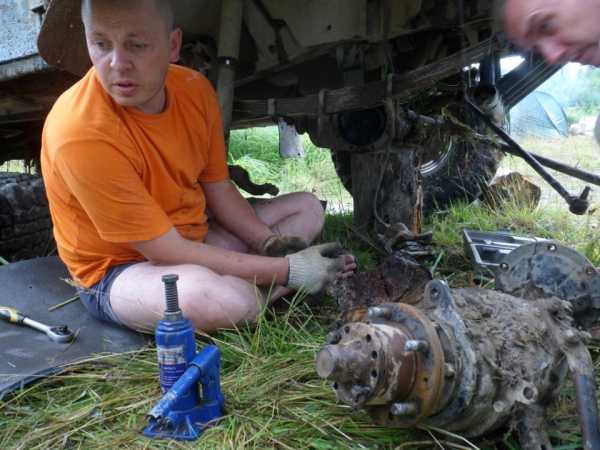

Или вот тут…:)
www.drive2.ru/l/288230376153104151/#post (делаем переднеприводный УАЗ)

www.drive2.ru

Гипоидная передача заднего моста автомобиля



Эксплуатация автомобилей требует выполнения различных операций, а, следовательно, и знаний в области регулировки и ухода за узлами передач заднего моста.

Главная передача используется для увеличения крутящего момента, а также для смены его направления к продольной автомобильной оси под прямым углом. Поэтому ее производят из конических шестерен. Главная передача по числу шестерен подразделяется на одинарную коническую и двойную. Первые имеют две разновидности: простые и гипоидные передачи. Одинарные простые конические передачи используются на легковых и грузовых машинах с малой и средней грузоподъемностью. Гипоидная передача по сравнению с простой имеет преимущественные особенности:

1. Расположение оси ведущего колеса ниже оси ведомого.

2. Снижение центра тяжести и повышение устойчивости автомобиля.

3. Утолщение формы основания зубьев шестерен.

Гипоидная передача (гиперболоидная) автомобиля отличается износостойкостью и большой прочностью. Помимо таких положительных моментов, повышается плавность и бесшумность работы. В гипоидных передачах происходит скольжение поверхностей зубьев. В связи с этим следует использовать специальную смазку с повышенной прочностью пленки. Обычные смазывающие вещества непригодны для гипоидных передач, применять их не рекомендуется. В противном случае, шестерни выйдут из строя через один-два часа эксплуатации.

Гипоидная передача имеет недостаток: повышенную опасность заедания шестерен. Неисправность возникает в результате контакта при скольжении зубьев. Такое явление сопровождается ослабеванием несущей способности клина масла. Существует способ устранения заедания – это применение гипоидного масла, термическая обработка зубьев. При этом обеспечивается высокая твердость их поверхности. Используется гипоидная передача в следующих механизмах:

- приводах ведущих колес автомобилей, тракторов, тепловозов;

- в текстильных станках при передаче вращения от одного вала нескольким десяткам веретен;

- в станках с целью обеспечения наибольшей точности при большом передаточном числе.

Передаточное число большинства гиперболоидных передач, как правило, не превышает цифру 10, но иногда достигает 30, а то и больше. Нагрузочная способность названной передачи по сравнению с другими выше (благодаря линейному соприкосновению зубьев и увеличению количества зубцовых пар, находящихся в зацеплении).

Конические передачи зубчатые. Движения механизмов во многих моделях машин связано с необходимостью передачи вращения с одного вала на другой. Это происходит в том случае, если оси валов или скрещиваются, или пересекаются. В таких случаях используют конические передачи.

Двойная главная передача автомобиля устанавливается на технике с большой грузоподъемностью с целью увеличения общего придаточного трансмиссионного числа и повышения передаваемого момента (крутящего). Двойная главная передача является одной из частей механизма ведущего моста. При работе главной передачи крутящий момент передается от передачи карданной на фланец вала ведущего и его шестерни. Затем передача крутящего момента поступает на коническую ведомую шестерню, на конический вал с его шестерней, цилиндрическую ведомую шестерню и через детали дифференциала на полуоси, связанные со ступицами автомобильных колес.

Освоение основ кинематического и структурного анализа различных механизмов, регулирования хода машин, знание способов оценки функциональных возможностей механизмов, параметров качества передачи движения — важные условия для правильной и грамотной эксплуатации передвижной техники и станков.



fb.ru

Как работает гипоидная передача редуктора в автомобиле?

Сегодня гипоидная передача имеет широкое применение. Ею укомплектовывают автомобили, трактора, тепловозы, станки лёгкой и тяжёлой промышленности.

Знаете ли вы?Легковой автомобиль был оснащён гипоидной передачей в 1926 году американской компанией «Паккард».

Что такое гипоидная передача ее предназначение в автомобиле

Гипоидная передача представляет собой винтовую зубчатую передачу, работающую при помощи конических шестерней со скрещивающимися осями. В автомобиле она нужна для смены направления крутящего момента и перемены его величины, что улучшает характеристики главной передачи. С развитием автомобилестроения тип гипоидных передач завоёвывает большую популярность и используется не только в машинах представительского класса, но и бюджетных авто. В любом случае, это машины с ведущим задним приводом, где двигатель и редуктор главной передачи расположены параллельно движению, а крутящий момент на ведущую ось передаётся под прямым углом.

Как работает гипоидная передача редуктора

Разберёмся, как работает гипоидная передача и что это даёт в работе машины. В данной передаче момент силы передаётся от двигателя через сцепление, коробку передач и кардан на ось ведущей шестерни гипоидной передачи. Ось ведущей шестерни установлена параллельно осям первичного вала двигателя и вторичного вала коробки передач. За счёт криволинейной формы зубьев у шестерней этой передачи – предаваемый момент силы имеет большее значение, чем, например, в конической передаче. Это улучшает динамические и механические показатели работы машины.

Важно!В гипоидных передачах для смазки её элементов используют особые жидкости, обладающие высоким качеством и свойствами (противоизносные и противозадирные присадки), дающими возможность длительной бесперебойной эксплуатации.

Плюсы использования в автомобиле гипоидной передачи

Первое достоинство это расположение карданного вала. Он значительно опустился, что уменьшило размер его канала в салоне, равномерно распределило центр тяжести авто и повысило его устойчивость. Второе, плавная передача вращательного момента, что улучшило характеристику движения автомобиля.

Не менее значимый факт меньшая нагрузка и уровень шума. Эти показатели обусловлены тем, что в гипоидном типе зацепления участвует большее число зубьев, в сравнении с той же конической передачей.

Все эти факторы увеличивают долговечность машины, не говоря о комфорте передвижения. Поэтому гипоидный тип передачи – неотъемлемая принадлежность автомобилей высокого класса, таких, как «Инфинити».

Интересно! Решение о выпуске нового класса престижных автомобилей в компании «Nissan» было принято в 1985 году. Авто получило название «Infiniti», в переводе – безграничность, бесконечность.

Гипоидная передача в машине: есть ли недостатки

К недостаткам гипоидной передачи относится возможность заедания вдоль линии контакта, возникающую из-за трения. Чтобы снизить такие вероятности шестерни главной передачи проходят специальную обработку в процессе изготовления.

Кроме трудности в изготовлении, есть усилие при вращении шестерён так, как их зубья изогнуты, это усилие передаётся и на оси. Эти моменты делают гипоидную передачу восприимчивой к износу.

Данная передача требовательна к качеству не только шестерен, но и остальных её элементов. При небрежной регулировке она заклинивает, особенно при смене направления вращения или включении задней передачи.

Внимание! Если вы застряли на просёлочной дороге, например в колее, вытаскивать севшую машину нужно только передним ходом, иначе может случиться поломка зубьев шестерней.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

что это такое и как работает

Современный автомобиль представляет собой целый комплекс различных технических и инженерных решений. Благодаря слаженной работе всех агрегатов, устройств и механизмов различных типов удается в конечном итоге получить надежное, экономичное и комфортное транспортное средство.

Как известно, основными узлами автомобиля принято считать силовой агрегат и трансмиссию. Фактически, двигатель вырабатывает энергию, тогда как трансмиссия преобразует крутящий момент и передает его на колеса.

При этом важным элементов в устройстве многих авто является гипоидная передача. Далее мы поговорим о том,  что такое гипоидные передачи, какие типы подобных передач бывают, как работает такая передача, а также какие плюсы и минусы имеет подобное решение.

Читайте в этой статье

Что такое гипоидная передача в автомобиле и ее особенности

Итак, различные передачи делятся по типу используемых шестерней. Передачи бывают коническими, цилиндрическими, гипоидными и т.д. Давайте рассмотрим гипоидную передачу более подробно.

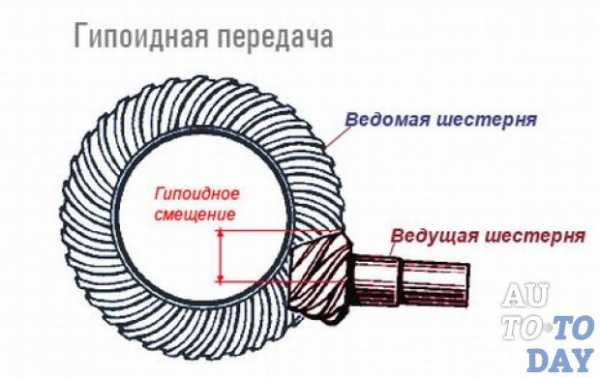

Гиперболоидная (сокращенно гипоидная) передача представляет собой решение, где зубья передачи криволинейны, а их движение осуществляется по гиперболоиде (геометрическая фигура). Появилась такая передача давно (в 1920-х годах). Главной задачей ее внедрения в устройство авто стало снижение центра масс.

Затем, благодаря ряду очевидных преимуществ, гипоидная передача появилась на грузовых машинах и других типах техники. Гипоидной передачей стали заменять двойную передачу.

Основным отличием гипоидной передачи от других типов передач является то, что оси валов в обязательном порядке нужно сместить в соответствии со строгими математическими расчетами. Еще гипоидную передачу можно использовать только в узлах, где оси зубчаток будут скрещены. Важно понимать, что если проигнорировать первое и второе правило, произойдет заклинивание передачи.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Также следует отметить особое расположение зубчатых колес, которые не пересекаются, а перекрещиваются. Параллельно такое устройство позволяет  достичь заметного снижения нагрузки, которая распространяется на один зубец. Результат — высокоточная работа шестерен, повышенная надежность и значительно увеличенный ресурс.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель  стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

  • Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так. Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

Еще наиболее часто нарекания возникают в том случае, если такая гипоидная передача использована в редукторе. В этом случае главным минусом можно считать повышенные риски заедания шестерен. Заедания возможно по причине скольжения вдоль линии контакта.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

Чтобы избежать проблем, необходимо использовать высококачественные трансмиссионные масла и жидкости, рассчитанные специально для использования с гипоидными передачами. Такие масла формируют особую устойчивую масляную пленку на поверхностях шестерен.

Эта пленка отличается стойкостью к разрыву под нагрузками, защищает детали от прямого контакта, снижает температуру в месте сопряжения и т.д. Все это необходимо, чтобы не допустить заклинивания гипоидной передачи.

Однако важно понимать, что к заеданию может привести не только некачественная или неподходящая по свойства смазка, но и низкое качество деталей, а также неточности или ошибки при сборке, подгонке, настройках и регулировках.

Еще нужно помнить, что в условиях высоких нагрузок и нерегулярного обслуживания  трансмиссии авто с использованием дешевых «расходников» при ремонтах и ГСМ низкого качества гипоидная передача может быстро выйти из строя. Если учесть, что механизм дорогой, многие автопроизводители  по понятным причинам вместо гипоидной передачи нередко используют другие доступные варианты, особенно в бюджетном сегменте.

Подведем итоги

Как видно, гипоидная передача в автомобиле является  решением, которое активно используется на машинах разных классов и марок. Такая передача позволяет обеспечить высокий уровень комфорта и производительности.

При условии соблюдения всех правил в рамках эксплуатации, а также правильном подходе во время ремонта и обслуживания, гипоидная передача отличается  надежностью и достаточно большим сроком службы по сравнению с аналогами.

Рекомендуем также прочитать статью о том, что такое коробка SMG (секвентальная коробка передач). Из этой статьи вы узнаете об устройстве, особенностях, принципах работы, а также плюсах и минусах коробок передач данного типа.

С учетом вышесказанного можно сделать вывод, что хотя авто с гипоидной передачей нуждается в более качественном обслуживании, которое на практике получается несколько более дорогим, при правильном и грамотном подходе такая машина будет безотказно служить владельцу не одну сотню тысяч километров.



Читайте также

krutimotor.ru

Гипоидная передача редуктора

Автомобиль – технически сложное изделие. Если внимательно присмотреться к его конструкции, то практически везде, так или иначе, происходит изменение значения крутящего момента. Да это и неудивительно, ведь именно он поступает от двигателя к колесам машины. Для его преобразования, как по величине, так и по направлению, используются разнообразные узлы, в некоторых из них применяется гипоидная передача.

Что и как изменяется

Переход момента от одного узла до другого происходит при помощи специальных элементов – валов и зубчатых шестерней. Форма их зубьев, находящихся в зацеплении между собой, может быть разнообразная:

  • цилиндрическая;
  • коническая;
  • гипоидная (сокращение от слова гиперболоидная) и т.д.

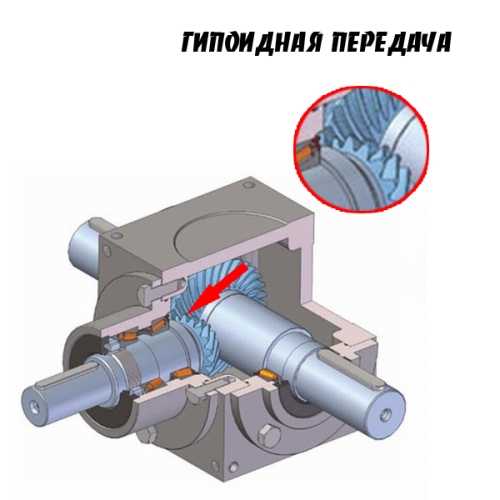

Вид последней показан на рисунке:

Число зубьев на различных шестернях может отличаться, и расположены они могут быть по-разному друг относительно друга. Благодаря этому происходит изменение величины передаваемого момента, как по направлению, так и по величине. Устройство, осуществляющее подобное действие, носит название редуктора.

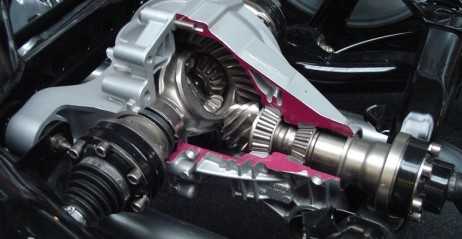

Гипоидная передача редуктора

По сути дела, с помощью редуктора в автомобиле происходят все изменения передаваемого от двигателя к колесам усилия. Та же самая КПП – это редуктор, в котором благодаря соединению различных пар шестеренок, имеющих разное количество зубьев, величина усилия изменяется по-разному. Другим элементом, где происходит изменение момента по направлению и величине, необходимо считать гипоидную главную передачу (ГП).

Просто в порядке напоминания – ГП предназначена для смены направления распространения крутящего момента (с осевого на перпендикулярное) на автомобиле, а также изменения его величины. Она может быть выполнена на шестернях любого типа, но в современных машинах обычно используется гипоидная передача, которая входит в состав редуктора заднего моста.

Почему для него применяется именно такая передача? Это обусловлено присущими ей особенностями, среди которых необходимо отметить:

  1. меньшие габариты при тех же характеристиках по отношению к другим типам шестеренок, которые могут использоваться в конструкции такого редуктора;
  2. уменьшенная нагрузка, прикладываемая к одному зубу, что обеспечивает надежную работу шестерен, а также позволяет им передавать большую нагрузку и служить при этом более длительное время;
  3. меньший уровень шума благодаря тому, что одновременно несколько зубьев находятся в зацеплении;
  4. возможность понижения центра масс автомобиля из-за того, что ГП выполняется со смещением.

Однако стоит отметить и недостатки, которые возможны у редуктора, в котором используется гипоидная передача. К ним стоит отнести повышенную вероятность заедания, возникающую из-за скольжения вдоль линии контакта. Для уменьшения этого, при изготовлении, гипоидные шестерни проходят специальную обработку. Водителям во избежание подобных неприятностей стоит применять только специальные сорта масла — трансмиссионные.

Использование в ГП гипоидных шестерней, в современном легковом автомобиле, стало общепринятой практикой. Отказ от шестерней любого другого типа, при построении подобного узла, обусловлен теми преимуществами, которые обеспечивает применение подобных шестерней.

znanieavto.ru

Что такое гипоидная передача? Достоинства и недостатки

Чтобы ваша машина ездила не достаточно залить бензин и нажать педаль газа, важно постоянно контролировать исправность всех органов «железного коня». Ведь машина — сложный механизм, в котором только правильное взаимодействие всех винтиков и «шестеренок» образует единое целое, которое и будет работать как часы.

Одной из таких важных составляющих бесперебойной работы автомобильного организма является гипоидная передача, по типу используемых шестерней. Выделяют еще два типа передач: коническая и цилиндрическая. Мы остановимся на гипоидной передаче.

Для начала разберемся с названием. Почему гипоидная? Это сокращенное от гиперболоидная. Дело в том, что зубья у такой передачи криволинейны и движутся по геометрической фигуре — гиперболоиде.

Гипоидную передачу изобрели почти 90 лет назад — в 1926 году. Ее основной задачей было снижение центра масс в легковушках. Позже, выяснив, что у этого типа передачи есть еще масса достоинств, ее стали использовать и на грузовиках, таких как ЗИЛ — 133 Г и ЗИЛ — 433100 (вместо двойной передачи).

Чем же гипоидная передача отличается от двух других типов?

Главное. Обратить внимание на два момента: оси валов обязательно нужно сместить в соответствии со специальными математическими расчетами, плюс гипоидную передачу можно применять лишь в узлах, в которых оси зубчаток скрещиваются. Если эти два правила не будут соблюдены, передачу тут же заклинит.

Достоинства гипоидной передачи

В чем же ее достоинства по сравнению с остальными двумя типами передач? Среди основных мастера выделяют ее практически бесшумную работу (из-за того, что одновременно в зацепленном состоянии находятся несколько зубьев) и большую прочность (увеличен средний диаметр шестерни) по сравнению с канонической передачей.

Это достигается благодаря расположению зубчатых колес: не пересекающемуся, а перекрещивающемуся. Кроме того, уменьшена нагрузка, которую испытывает один зубец, благодаря этому работа всех шестеренок более надежна и долговечна.

Автомобили, в которых использована гипоидная передача отличает, ко всему прочему, еще устойчивость и плавность хода. Эти характеристики для автолюбителей играют едва ли не первостепенную роль при выборе «железного коня», и всегда находятся на особом контроле у автомобильных концернов, которые постоянно совершенствуются в направлении улучшения не только «мозга» машины, но и комфортности езды.

Поэтому гипоидную передачу вы чаще всего можете наблюдать в автомобилях представительского класса. Таких как «Инфинити», «Лексус» и др. Больше того, зубья гипоидной передачи характеризуются большей сопротивляемостью усталости, если сравнивать с конической передачей. Но там, где есть плюсы, встречаются и минусы.

Недостатки

Давайте рассмотрим недостатки использования такой передачи в редукторе. К минусам использования гипоидной передачи можно записать, во-первых, ее дороговизну. Причина здесь в том, что изготовить ее не так просто. Однако, гипоидную передачу уже активно внедряют даже в бюджетных авто из Поднебесной, так что насчет дороговизны еще спорный вопрос. Еще из минусов — высокая вероятность заедания шестеренок. Это возможно из-за скольжения вдоль линии контакта.

Причина заедания, конечно, лечится. Водителям рекомендуют использовать только трансмиссионные масла, которые как бы обволакивают шестерни специальной пленкой и не допускают заедания. К заеданию может привести неправильная регулировка и низкое качество «расходников». Интересно, что этот недостаток такого типа передачи превратили в достоинство разработчики полноприводных авто и успешно его используют.

Плюс ко всему гипоидная передача славится тем, что быстро приходит в негодность. Вкупе с относительной дороговизной это может часто становится решающим фактором для изготовителей авто. И гипоидной передаче они предпочитают более дешевые варианты.

И все же, если вам посчастливилось стать обладателем авто с гипоидной передачей, знайте, что приобрели надежную «лошадку», которая при грамотном уходе и периодическом контроле будет трудится вам на радость.

В общем, ровных дорог вам!

Поделитесь информацией с друзьями:

shokavto.ru

Что такое гипоидное масло и его предназначение

Не все автомобилисты знают, какими особенностями характеризуется гипоидное масло и где его применяют. Такой смазочный материал в основном используют в трансмиссиях, но также составы пригодны для механизмов, участвующих в рулевом управлении транспортного средства. Это отдельная группа смазочных жидкостей, которые имеют специальные характеристики и отличительные свойства. С их помощью удаётся удовлетворить потребности наиболее требовательных к смазке узлов. Гипоидные масла не применяется повсеместно, но обладают особыми параметрами, необходимыми в тех или иных ситуациях.

Гипоидное масло призвано повышать противозадирные свойства смазки.

Что это такое?

На этапе производства в состав базовой жидкости на основе нефтепродуктов добавляют большое количество специальных присадок. Они ориентированы на придание повышенных противозадирных свойств. Масла гипоидного типа относят к категории GL5. Они применяются в трансмиссиях многих транспортных средств, включая современные машины, где присутствует гипоидная шестерня. Такие продукты подходят для смазывания карданов, редукторов обычных автомобилей, грузовиков и даже вертолётов. Важно точно понять, что такое это гипоидное масло, и для каких целей оно необходимо. Гипоидными принято называть все смазывающие жидкости, которые предназначены для эксплуатации в условиях повышенных механических нагрузок. То есть смазка создана специально для специфических условий эксплуатации, которые характерны для гипоидной передачи (ГП).

ГП передают крутящий момент с помощью зацепов пары шестерён, которые характеризуются косой или криволинейной формой зубцов. Такие передачи менее шумные во время работы коробки, функционируют длительное время без признаков износа. Но только при условии, что в трансмиссии используется специальное гипоидное масло. Между зубцами в ГП площадь зацепления ограничена, имеет небольшое пятно контакта. Все усилия имеют точечное распределение. Это позволяет значительно повышать удельное давление в конкретных необходимых точках. Это хорошо и плохо, поскольку растёт вероятность появления задиров, которые быстро приведут шестерни в негодность. Чтобы избежать подобной ситуации, применяют специальное противозадирное гипоидное масло. Оно создаёт плотную плёнку в месте контакта, что способствует минимизации коэффициента трения на местах соприкосновения.

Свойства

Гипоидное масло (ГМ) или масло для гипоидных передач обладает составом, в котором на долю серы приходится не больше 3 – 4%. Это считается одновременно положительным и отрицательным моментом. Такое содержание серы предотвращает схватывание между металлическими поверхностями в условиях экстремальных нагрузок на узел. Но также это способствует окислению деталей из металла. Чтобы уравнять процессы, производители используют в составе масел специальные присадки. Одной из таких считается добавка Molyvan L. С ней масло 75W90 или масло 80W90, предназначенное для гипоидных передач, получает повышенные защитные свойства в условиях чрезмерных нагрузок. Из-за этого подобная присадка присутствует практически во всех смазках, включая гипоидные, моторные и трансмиссионные. Концентрация этой добавки в некоторых ситуациях достигает 5%. Ещё одной важной особенностью гипоидного масла является его способность сохранять оптимальную работоспособность при падении температуры до -30 градусов Цельсия.

Важно отметить, что все трансмиссионные масла распределяют по нескольким группам, используя классификацию API. Различают группы от GL1 до GL6. В случае с гипоидными смазочными материалами они могут входить в 3 группы:

Используя гипоидное масло, можно обеспечить надёжность, долговечность и эффективность работы трансмиссии.

Назначение

Некоторое время назад производители приступили к установке гипоидных ведущих мостов на современные машины. Изготовители масел стали создавать подходящие для них смазочные материалы. В сегменте грузового транспорта предпосылкой к появлению ГП стало использование главных червячных передач. Их применяли при создании грузовиков повышенной грузоподъёмности. В 50-х годах 20 века начали изготавливать масла с универсальными характеристиками, которые позволяли заливать их в разные автомобили. Базовыми считались стандарты, разработанные в Великобритании и США. По ним создавали смазки гипоидного типа, которые отличались большим содержанием таких компонентов, как хлор, сера и фосфор.

Немецкие производители смазочных материалов продолжали стендовые испытания. Их целью было получение максимально устойчивого к износу и коррозии масла. Но за последнее время автопроизводители перестали выпускать машины с ведущими гипоидными маслами, для которых была необходима смазка GL6 универсального типа. Потому такая жидкость постепенно теряет свою актуальность. Параллельно появляются новые смазочные материалы. Современное гипоидное масло позволяет работать коробке при высоких скоростях. Дополнительно разработали комплексную присадку ВИР1 с серой и фосфором. Её добавляют в различные виды смазочных масел. С помощью испытаний удалось наглядно подтвердить, что такое масло для гипоидных передач подходит самым наилучшим образом.

Для легковых автомобилей, которые собирают на заводе с использованием гипоидных передач, предусмотрены в основном всесезонные смазочные материалы, ориентированные на умеренный климат. Потому, выбирая масло для гипоидной передачи, следует уделять внимание вопросу показателя SAE. ГМ способны защищать зубчатые гипоидные передачи от износа и появления абразива за счёт того, что масло имеет вязкость по SAE 90 и выше. По основным техническим характеристикам такие составы мало чем отличаются от обычных трансмиссионных масел. Единственным исключением считается вязкость. Наиболее распространённым вариантом для использования в гипоидных коробках считается состав с вязкостью 80W90. Он самый универсальный, подходит для большинства климатических регионов.

В коробках передач наиболее подверженной износу является зубчатая сцепка между червячными, коническими и гипоидными передачами. Зубцы покрываются масляной плёнкой, которая подвержена повышенному давлению, работает в условиях высоких скоростей и температур. Чтобы смазка не потеряла своих изначальных свойств и не начался процесс износа, обязательно применяются высокоэффективные присадки.

Требуемые параметры

Нельзя точно сказать, каким характеристикам должно соответствовать гипоидное масло для коробок переключения передач такого типа. Хорошей считается смазка, которая удовлетворяет рабочим характеристикам конкретного узла, куда заливается масло. Потому критерии при подборе состава должны определяться автопроизводителем в индивидуальном порядке. Ведь все автомобили, в зависимости от марки, модели, года выпуска и прочих параметров, отличаются между собой. Для всех машин характерны свои особенности в конструкции и устройстве механизмов. Потому им необходимы смазки соответствующего класса. То есть конструктивно гипоидная передача на одном автомобиле может существенно отличаться от ГП на другой машине. Здесь ключевыми считаются такие факторы:

  • скорость вращения;
  • ударная нагрузка;
  • смещение оси;
  • показатели крутящего момента и пр.

Самым простым способом выбрать гипоидное масло, которое будет соответствовать коробке передач, является обращение к официальному руководству по эксплуатации. В нём автопроизводитель чётко указывает характеристики гипоидного масла, периодичность замены и прочие нюансы. Учтите, что у каждой трансмиссионной жидкости есть определённый срок годности. Для длительного хранения смазки не предназначены, потому закупать гипоидную жидкость следует только по мере необходимости с минимальным запасом для возможной доливки в период эксплуатации.

Некоторые автовладельцы, пытаясь сэкономить, закупают сразу большое количество смазки. Но в КПП масло меняется не так часто, как в случае с двигателем. В итоге оставшаяся жидкость после вскрытия тары начинает утрачивать свои свойства, постепенно приходя в негодность. Маловероятно, что к следующей плановой замене масла в КПП гипоидного типа купленная ранее смазка останется со своими изначальными характеристиками.

Популярные решения

Существуют разные производители смазок, которые выпускают хорошие продукты, предназначенные для гипоидных передач. Но есть и такие, от применения которых лучше отказаться. Составить объективный рейтинг сложно, поскольку характеристики и назначение у масел разные. Одни могут идеально соответствовать требованиям группе автомобилей, но совершенно не подходить другим машинам. Но если отталкиваться от мнения экспертов и отзывов простых автовладельцев, которые эксплуатируют машины с гипоидными передачами, можно выделить несколько лидеров сегмента.

В этом перечне представлены гипоидные масла, которые обладают одинаковой вязкостью 75W90. Производители хорошо известные, потому мало кто удивится их попаданию в список лучших.

  • Motul;
  • Castrol;
  • Mobil;
  • Total;
  • Liqui Moly;
  • ZIC.

Рассмотрим отдельно каждого из производителей и те масла, благодаря которым бренды попали в перечень наиболее популярных гипоидных составов.

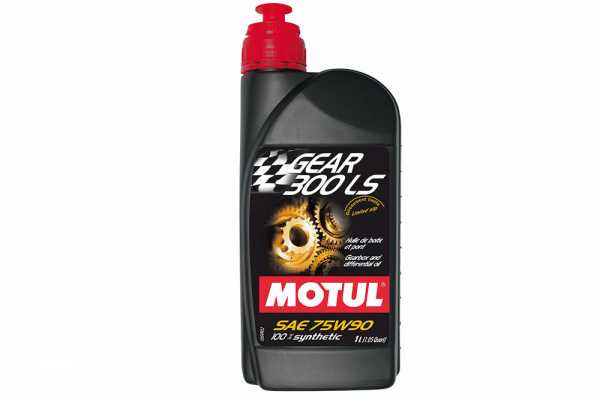

Motul

Известный производитель смазочных жидкостей. Для гипоидных передач компания предлагает состав под названием Gear 300. По результатам испытаний и тестов многие ставят его на первое место в рейтингах. Такая смазка для гипоидных передач отличается высокоэффективными защитными свойствами, позволяя защищать КПП от образования задиров. Составу присвоили индекс защиты, равный 60,1 единице. Масло имеет стабильную плёнку, которая оседает по поверхностях трущихся элементов гипоидной коробки передач. Это гарантирует минимальный коэффициент трения между компонентами трансмиссии. Параметр износа составляет 0,75 мм. Единственным весомым недостатком считается достаточно слабый показатель вязкости в условиях низких температур в зимний период.

Castrol

Ещё одна известная фирма, которая специализируется на смазочных материалах. Потому обойти стороной сегмент гипоидных масел Castrol не мог. Для этих коробок применяют состав Syntrans Transaxle. Очень популярный гипоидный смазочный материал, часто встречающийся на вторых строчках разных рейтингов. Характеризуется отличной низкотемпературной текучестью, высокой устойчивостью к появлениям задиров и доступной ценой. Коэффициент износа здесь составляет 59,4. Актуальное и популярное решение, которое потребует демократичных финансовых затрат на получение перечня полезных и важных свойств, обеспечивающих защиту гипоидной передачи.

Mobil

Хорошо известный в России и далеко за её пределами бренд, выпускающий широкую линейку смазочных жидкостей и других продуктов. В случае с гипоидным маслом вас должно заинтересовать масло под названием Mobilube. Оно получило отличные характеристики по вязкости и устойчивости к температурным изменениям. Состав надёжно защищает от термических разрушительных процессов и окисления. Хорошо работает в условиях длительной межсервисной эксплуатации, не теряя своих свойств преждевременно. Смазочная жидкость продаётся по адекватной цене, обладая всеми необходимыми защитными свойствами для гипоидных передач. По API входит в группу GL4/GL5.

Total

Бренд, которым пользуются многие автомобилисты, оставаясь полностью удовлетворёнными соотношением цены и качества. Если ваша машина оснащается ГП, вам следует обратить внимание на смазку Transmission Syn FE. Здесь хороший уровень защиты против образования задиров, который соответствует 58,8 единицам. Это достаточно неплохой показатель, к которому стремятся многие производители. При хорошей цене и богатом наборе положительных качеств автовладельцы заметили один весомый недостаток для жителей холодных регионов. Всё дело в том, что такая смазка обладает достаточно малой текучестью в условиях низких температур воздуха. Плюс уровень защиты от механического износа уступает предыдущим представителям рейтинга.

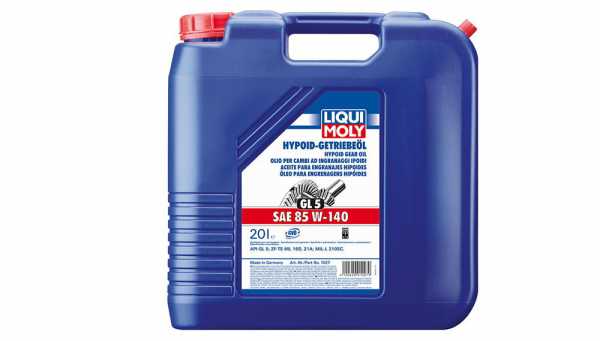

Liqui Moly

Более дорогой состав, но полностью удовлетворяющий все потребности гипоидных передач. В качестве трансмиссионной жидкости для таких целей Liqui Moly предлагает Hypoid Getriebeoil. Здесь даже по названию смазки можно сразу определить, для каких задач предназначена эта смазка. Масло характеризуется хорошими рабочими параметрами, имеет отличные показатели текучести. Здесь можно быть уверенными в сохранении работоспособности жидкости, поскольку она сохраняет свою стабильность при условиях температуры до -40 градусов Цельсия. При этом эксплуатационные характеристики не теряются. Заливая такую смазку в ГП, вы сумеете продлить срок службы всего агрегата, защитить его от коррозии и преждевременного износа.

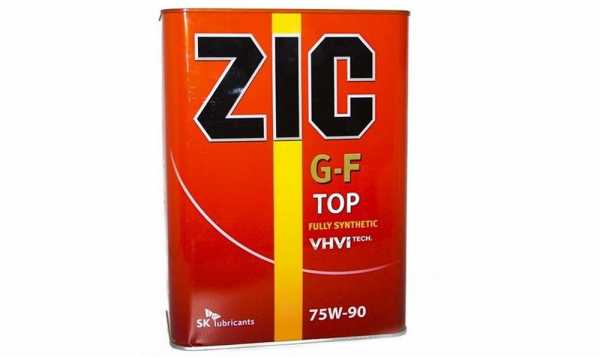

ZIC

Известная корейская марка, которая выпускает огромную линейку смазочных материалов. Нашлось место и для гипоидных передач. В качестве гипоидного масла компания ZIC предлагает смазку под названием G-F Top. Специалисты и опытные автомобилисты рекомендуют использовать её в тех случаях, когда требуется снизить уровень шума работу коробки передач и дополнительно обеспечить надёжную защиту против образования задиров. Испытания наглядно показатели, что состав хорошо переносит повышенный уровень сложности эксплуатации, справляется с экстремальными нагрузками и может работать в широком диапазоне температур, не теряя своих изначальных характеристик.

Нельзя однозначно говорить о превосходстве того или иного смазочного материала. Вопрос выбора гипоидного масла очень индивидуален и зависит от целого ряда параметров и планируемых условий эксплуатации. Главное, что следует запомнить автовладельцам, это необходимость применения специализированных смазочных составов для гипоидных передач. Заливка обычной трансмиссионной жидкости потенциально способна привести к непредсказуемым последствиям. В основном подобные эксперименты заканчиваются печально, поскольку традиционные трансмиссионные масла не рассчитаны на те нагрузки, при которых работают гипоидные коробки.

Перед сменой смазки в коробке переключения передач обязательно загляните в руководство по эксплуатации к вашему автомобилю. Производитель вам даст полезные подсказки и конкретные рекомендации по выбору всех рабочих жидкостей.
