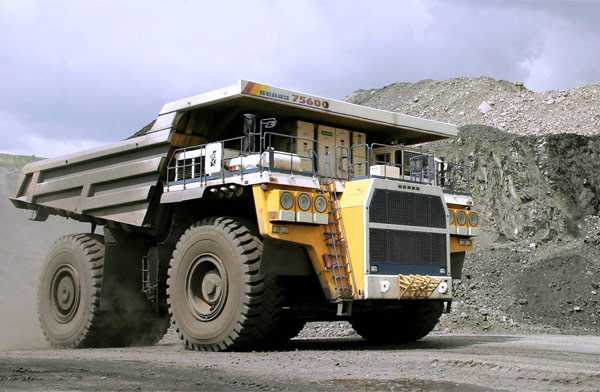

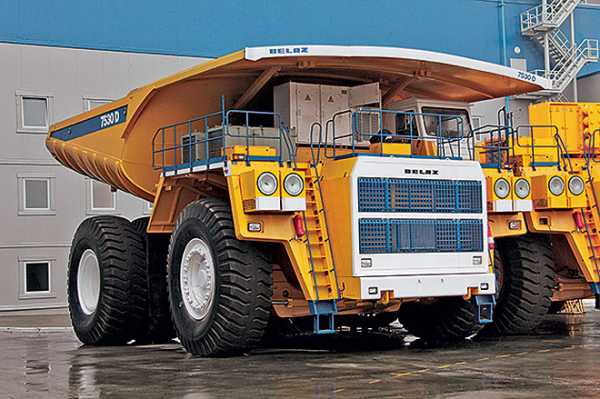

БелАЗ-75600: характеристики и фото

Автомобильное объединения БелАЗ выпустило очередного «монстра». Новый грузовик считается самым большим на постсоветском пространстве и одним из крупнейших в мире. БелАЗ-75600 – это огромный самосвал, предназначенный для работ в карьерах, кроме того, он активно используется на Кузбасских выработках. Ширина автомобиля составляет 9,2 метра, длина – 14,5 м, высота – 7,2 м. При таких габаритах гигант имеет массу под 250 тонн, а его грузоподъемность рассчитана на 320 т.

Обзор силового агрегата

Рассматриваемый грузовик оснащен дизельной силовой установкой Cummins QSK 78-C. Его мощность – три с половиной тысячи лошадиных сил при паре тысяч оборотов в минуту, имеется система пускового пневматического стартера. Объем двигателя составляет 78 литров. Охлаждающий узел оснащен регулируемой крыльчаткой, что дает возможность эксплуатировать автомобиль в жару и при минусовой температуре.

Снабжение трущихся деталей маслом осуществляется системой полнопроточной фильтрации с четырьмя насосными установками. Силовой агрегат автомобиля БелАЗ-75600 оборудован электроникой, что минимизирует человеческий фактор в контроле режимов его функционирования.

При таком объеме и мощи мотор потребляет относительно немного горючего. В перерасчете на 1 кВт мощности расходуется около 200 граммов топлива. Объем емкости для горючего позволяет работать бесперебойно в течение 16 часов. Тяговый генератор мощностью более 2,5 тысячи кВт приводится во вращение от мотора и предназначен для подпитки пары электродвигателей Siemens общей мощностью 2 400 кВт.

Ходовая часть

БелАЗ-75600, размер в высоту которого соизмерим с трехэтажным домом, оснащен рамой пространственного типа, изготовленной из листовых легированных стальных элементов высокой прочности. Усиливают конструкцию в местах максимальных нагрузок литые детали. Невзирая на внушительные габариты, самосвал может развернуться на 33-метровой площадке. Это возможно благодаря короткой базе, обеспечивающей хорошие маневренные показатели.

Белорусский гигант имеет стандартную базовую формулу – четыре колеса, пара из которых является ведущей. Передний мост оснащен зависимой подвеской с пневмогидравлическим блоком. На заднем приводе используется рычажный узел с центральным шарниром. Подобная конструкция обеспечивает высокую устойчивость грузовика и легкость управления. По сравнению с аналогами динамическая нагрузка на водителя снижена в 2-3 раза.

Прочие данные

Тормоза самосвала БелАЗ -75600 состоят из пары гидравлических контуров, причем это касается и стояночного блока. В стопорной системе также задействованы тяговые электродвигатели, которые переключаются в генераторный режим и воздействуют на охлаждение тормозных резисторов. В аварийной ситуации задействуется стояночный тормоз и рабочий контур основного узла.

В кузов автомобиля помещается от 140 до 200 кубометров шлака или породы, в зависимости от степени загрузки. Дополнительную безопасность обеспечивает массивный козырек. Кабина рассчитана на двоих человек, отвечает всем нормам эргономики и безопасности. Предусмотрена система видеообзора и удобная система управления. Установлены три педали, но вместо привычного сцепления здесь установлен тормоз-ретардер. Также за контролем скорости на спуске следит круиз-контроль.На дисплее светятся датчики спидометра и оборотистости мотора. Каждое бескамерное колесо рассматриваемого автомобиля весит около восьми тонн, для его монтажа требуется специальный погрузчик-манипулятор.

Сведения технического характера

БелАЗ-75600, технические характеристики которого просто нереально сравнивать с отечественными грузовиками, предназначен для транспортировки полезных ископаемых, карьерных выработок и прочих сыпучих грузов вне дорог общего пользования.

Основные данные автмобиля:

• Длина/ширина/высота (м) – 14,5/9,2/7,2.
• Масса (кг), полная/снаряженная – 5 600/2 400.
• Силовой агрегат – Cummins QSK.
• Генератор – Kato (2 536 киловатт).
• Электродвигатели – Siemens (2 по 1 200 кВт).
• Объем кузова (куб.м) – 140-200.
• Скорость по максимуму (км/ч) ­ – 65.
• Радиус поворота (м) – 16,6.
• Грузоподъемность (кг) – 320 тысяч.

Особенности

Некоторые любители громадных транспортных средств интересуются, какой размер прямоугольных фар у БелАЗа-75600? На самом деле световые элементы этой махины имеют стандартный для большегрузных автомобилей размер. В усиленных прожекторах нет необходимости, поскольку выработки, согласно технике безопасности, ведутся в светлое время суток. А прямоугольные элементы размером со стиральную машинку, которые можно принять за фары, являются воздушными фильтрами.

Модификации

В линейке БелАЗ-75600 присутствуют еще две модификации, которые отличаются двигателями и грузоподъемностью. Далее приведен краткий обзор каждой из них:

1. Модель 75601. Грузовик способен транспортировать до 360 тонн груза, оснащен силовой установкой MTU 20V400. Мощность – 2,8 тысячи кВт, генератор вращающего типа Kato. Связка двигателя с колесами происходит через комбинацию электрического мотора и двухрядного планетарного редуктора. Системы встроены в задние колеса, оснащенные шинами размером 59/80 R63. Полный вес самосвала дотягивает до 610 тысяч кг, объем груза – 218 кубических метров. Максимальный разгон авто – 64 км/ч.
2. Вариант 75602. Самый большой самосвал из рассматриваемой серии может перевозить груз весом 360 тонн, в нем установлен дизель 1 TB330-2GA03, который позволяет транспортировать увеличенный вес. Разработчикам, кроме того, удалось снизить расход горючего до 198 г/кВт в час.

Проверка в действии

БелАЗ-75600, характеристики которого не подходят для обычных дорог, можно протестировать исключительно в полевых условиях, а вернее, на его привычном рабочем месте. Даже поставки этих автомобилей осуществляются железнодорожным транспортом в разобранном виде либо на грузовых самолетах.

Начать передвижение на этом «монстре» не так уж сложно. Достаточно переключить тумблер в положение «вперед», нажать на газ и отпустить ручной тормоз. Кабина по сравнению с общим экстерьером выглядит совсем маленькой. На самом деле она двухместная, оснащена защитой от опрокидывания и кондиционером. Автомобиль трогается плавно, не чувствуется абсолютно никаких толчков и препятствий. Сразу привыкнуть к габаритам такого великана непросто.

Рулевое управление мягкое и легкое благодаря отличному гидроусилителю. Электрическая трансмиссия избавляет от необходимости активировать маневрирование дизеля в ремзоне, две педали тормоза отвечают за своевременное торможение, на спуске помогает круиз-контроль. Стандартный дисковый тормоз служит для окончательной остановки, а основную функцию выполняет ретардер. Машина отлично входит в крутые повороты, несмотря на свои габариты.

Заключение

Огромный самосвал БелАЗ-75600, фото которого размещено выше, по праву является самым большим грузовиком в СНГ. Автомобиль востребован на карьерных выработках, способен перевозить более трехсот тонн груза за один раз. Как правило, такие агрегаты эксплуатируются по максимуму, дабы отработать свою стоимость, которая превышает миллион долларов за единицу.

Рассматриваемая машина является прямым конкурентом среди подобных себе «монстров» на мировом уровне. Причем это касается как габаритов, так грузоподъемности и цены. Подобных грузовиков в мире выпускается не так уж много. Все они задействованы на тяжелых производствах и взаимодействуют с такими же мощными и впечатляющими экскаваторами и погрузчиками.

fb.ru

обзор, технические характеристики. БелАЗ-75710 :: SYL.ru

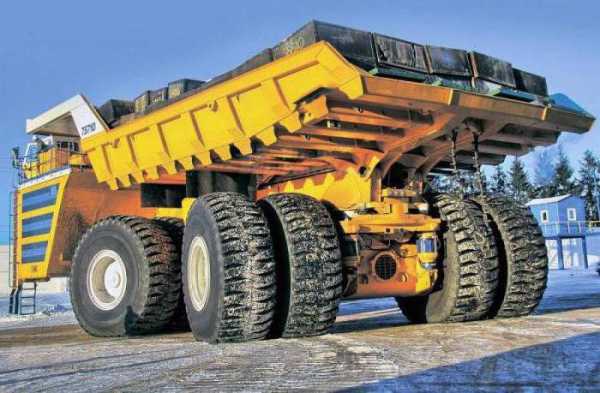

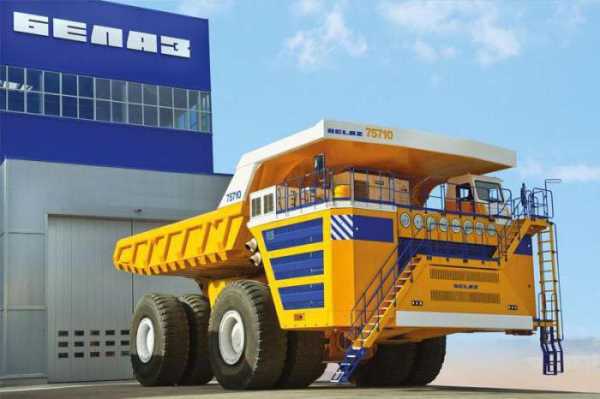

В статье речь пойдет о самом большом в мире самосвале – БелАЗ-75710, который имеет грузоподъемность 450 тонн. Первый экземпляр был выпущен в 2013 году. Создан этот автомобиль по заказу холдинга «Сибирский деловой союз». Впервые эксплуатация производилась на угольном разрезе «Черниговец». Уже в 2014 году этот грузовик смог установить рекорд Гиннесса, став самым грузоподъемным автомобилем в Европе и странах СНГ. Он смог по испытательному полигону провезти массу в 500 тонн. Для того чтобы приобрести данный автомобиль, необходимо потратить около 10 млрд долларов. Самый большой БелАЗ производится по сей день.

Технические характеристики

Данный автомобиль получил дизельную электрическую силовую установку. Два дизельных двигателя имеют мощность более 1700 кВт, то есть 2300 лошадиных сил. Установлен электрогенератор, а также мотор-колеса. Тяговая установка карьерного БелАза способна работать с четырьмя мотор-колесами и с двумя генераторами. Мощность каждого составляет 1700 кВт, а мотор-колес 1200 кВт. Подвеска используется гидропневматического типа. Амортизаторы получили диаметр 18 см. Автомобиль имеет два топливных бака, вместимость которых составляет 2800 л каждый. Максимальная скорость автомобиля 67 км/ч. На 100 км расходуется около 1300 л.

Зачем был создан

При первом взгляде на машину БелАЗ-75710 возникает у многих вопрос: «Зачем его создали?» Устройства автомобиля имеют существенные габаритные показатели, поэтому мало кому понятно, для чего нужен такой огромный самосвал. Многие предполагают, что для перевозки большого количества грузов можно вполне использовать два грузовика с меньшими размерами.

Данный самосвал, как уже было написано выше, был создан по заказу. В то время для работы на карьере в Кемеровской области нужна была гигантская машина, поэтому 2013 году появился первый автомобиль с этим названием. Каковы же размеры БелАЗа?

Габариты и уникальность

Его длина составляет 20 м, ширина 9 м, высота 8 м, а грузоподъемность, как указано в паспорте, составила 450 тонн. Однако при испытаниях, которые были проведены в 2014 году, данный автомобиль смог проехать с грузом больше на 50 тонн. Если интересует, сколько весит БелАЗ, то вес машины около 360 т, если говорить о снаряженном. Полная масса около 900 тонн. Даже с тем, что автомобиль имеет такие гигантские габариты, все равно назвать его неповоротливым не получится, так как радиус его разворота всего лишь 45 м. Уникальность данного самосвала в том, что дизельные двигатели здесь нужны не для того, чтобы крутить вал коробки передач. Следует учитывать, что здесь нет коробки передач для того, чтобы двигать машину. В движение автомобиль приводят тяговые электромоторы.

Так что самый огромный самосвал в мире является гибридным. Он настолько высокий, что можно спокойно зайти под машину и рассмотреть ее днище.

Сборка

При создании БелАЗ-75710 никто не пытался сделать этот автомобиль меньше или компактнее, поэтому все детали расположены максимально точно и установлены просто отлично. Например, два главных мотора находятся поперечно. Суммарно получается около 5 тыс. лошадиных сил.

Два мотора, которые были установлены в автомобиле, имеют объем в 65 л каждый. Они нужны для того, чтобы генераторы работали без помех и вырабатывали ток для электродвигателя. Дизели необходимы для нормального функционирования гидравлической системы. Для каждого мотора имеется свой генератор. Большая часть систем, которая обеспечивает работу и функциональность моторов, имеет независимый тип.

Иногда водители сообщают, что устройство может ехать только на одном моторе для того, чтобы максимально экономить топливо. Соответственно, второй дизельный двигатель начинает работать, если это необходимо. Верить этой информации не стоит. В принципе, данная схема работы вполне вероятна, даже с такими размерами БелАЗа, но на заводе она не была реализована. Однако в планах такое внедрение имеется.

Генераторы предназначены вырабатывать ток и для электродвигателей, которые находятся внутри колес. Многие профессиональные водители знают, что связка таких генераторов и двигателей называется тяговой установкой. Однако производит ее не белорусский завод, а компания «Сименс». Каждый электромотор машины БелАЗ получил мощность в 1600 лошадиных сил, поэтому итоговая мощность составляет 6520 л. с. Трансмиссия подобного типа называется электромеханической.

Здесь также имеется силовой шкаф управления, который находится на палубе.

Тормозная система

Тормозная установка – типа УВТР. Тормозные колеса дискового типа получили гидравлический привод. Однако нужно понимать, что такие тормоза подобный автомобиль не смогут удержать на одном месте (учитывая то, сколько весит БелАЗ), поэтому производитель добавил еще одну тормозную систему динамического типа. Здесь работающим и совершающим движение и остановку тоже является электромотор.

Когда работает тормозная система, то выделяется тепло. Соответственно, его необходимо выводить из автомобиля, поэтому в конструкцию производитель добавил охлаждение тормозных резисторов.

Поворот машины

Также многим может быть непонятно, как поворачивает автомобиль, имея одинаковые передний и задний мосты. Ответ прост – они оба управляемого типа. Здесь имеется два цилиндра с рулевыми тягами, если говорить своими словами. В остальном же обычное управление традиционного типа. Имеется рулевая колонка, которая практически ничем не отличается от других самосвалов. В конструкцию встроены гидроаккумуляторы, однако они больше нужны просто по требованиям техники безопасности.

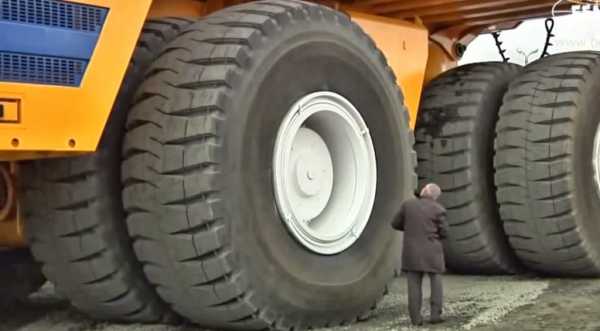

Колеса

Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.

Любой водитель должен понимать, что возиться с настолько большими колесами – довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес. Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом. Подробно о грузоподъемности БелАЗа написано ранее.

Палуба самосвала

Автомобиль имеет второй этаж — палубу. Расположена она рядом с кабиной, где находится водитель. Последнего называют в данной машине оператором.

При подъеме на второй этаж можно заметить металлический шкаф, который является панелью управления. Здесь вся электрика и, что важно, его самая главная часть — трансмиссия. Рядом с ней находится система, которая обеспечивает охлаждение резисторов.

За кабиной управления находится объединенная часть гидравлической системы, то есть объединение рулевого управления, тормозной системы и специального механизма опрокидывающегося типа.

Посреди палубы имеется емкость, которую сложно не заметить. Видна верхушка бака. Именно таким образом устроена система охлаждения. К сожалению, бак установить на нижнем ярусе, где и вся остальная конструкция, нельзя, поэтому его вывели настолько высоко.

В задней части кабины можно заметить вентиляторы и радиаторы. Имеются зеркала заднего вида, которые могут сначала показаться довольно маленькими. Однако вблизи они такого же размера, как и зеркала дома в прихожей. Речь идет только о левом зеркале, так как правое действительно имеет небольшие размеры. Двери открываются против направления движения. Это удобно как для водителя, так и для пассажира.

Управление

В управлении самый большой БелАЗ довольно стандартен, однако многих смущает наличие трех педалей и селектора коробки.

Для начала нужно вспомнить, что КПП здесь нет. Селектор же необходим для того, чтобы задавать направление движению автомобиля. Справа от него находится специальное управление кузова. Но зачем же третья педаль? Она отвечает за тормоз. В центре находится педаль для гидравлического тормоза, а для того чтобы не использовать рычаг сцепления (от которого отказались), установлена еще одна педаль электродинамического тормоза.

Стоит напомнить, что управлять данным автомобилем может только человек, который имеет не только грузовую категорию С, но и также специальное удостоверение оператора БелАЗа.

Заметить нужно, что рулевое колесо БелАЗа характеристики имеет вполне обычные, его детали и компоненты также стандартные и не отличаются ничем от конструкции на других машинах. При покупке данного самосвала можно заметить, что фар у него нет. На заводе их не устанавливают, хотя проводку делают. Проверяя ее работоспособность, конструкцию сразу же снимают. Делается это потому, что сразу же после доставки машины заказчику все равно автомобиль придется разбирать, поэтому смысла в установке оптики нет. Кнопки, которые находятся справа от рулевой колонки, отвечают за трансмиссию, работу дизелей, стеклоочистителя и обогрев стекол. Также имеется специальный блок управления, который отвечает за работоспособность функций отопления и кондиционирования.

Интересные факты

Данный автомобиль создан таким образом, что нагрузка на каждое из колес одинаковая. Ход подвесок небольшой, поэтому если водитель видит перед собой какое-то препятствие, необходимо будет остановиться и каким-то образом убрать его. Самосвал его вряд ли преодолеет. Следует заметить: чтобы передвигался такой автомобиль с максимально плавным ходом, необходимо подготовить грунт.

В качестве дополнительных характеристик БелАЗа нужно отметить, что он имеет автоматическую систему тушения пожара, а также контроль давления в шинах. Также имеется система смазки, она автоматическая. Встроена система контроля загрузки грузов. За счет электродинамической тормозной системы можно спокойно экономить ресурс колодок. Помимо этого, тормозная система работает практически моментально. Когда человек переходит с полной тяги в режим торможения, автомобиль перестраивается за секунду. За счет того, что нет классической коробки передач, можно совершать равномерный разгон, не переключаясь.

Грузоподъемность БелАЗа в 400 тонн действительно впечатляет. При массе выше все системы работают стабильно.

Разгон и ресурс

С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.

По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.

www.syl.ru

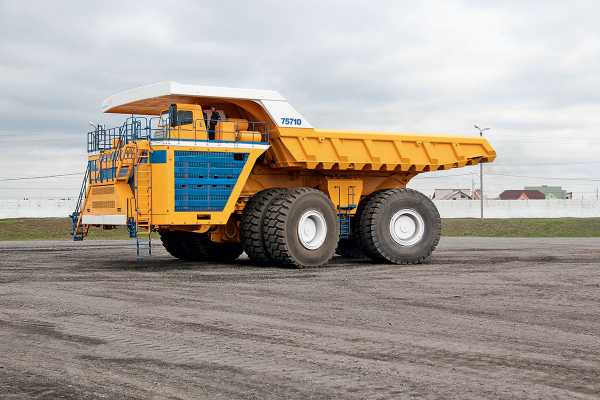

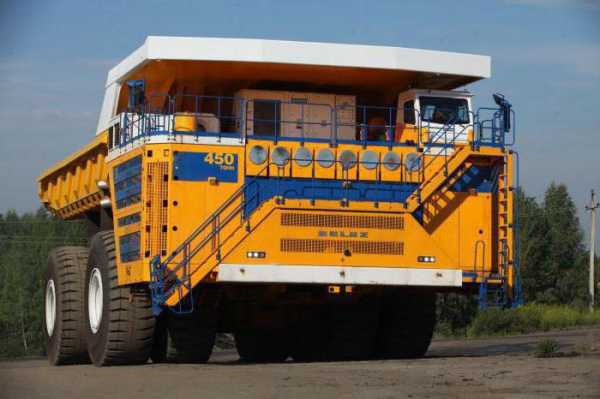

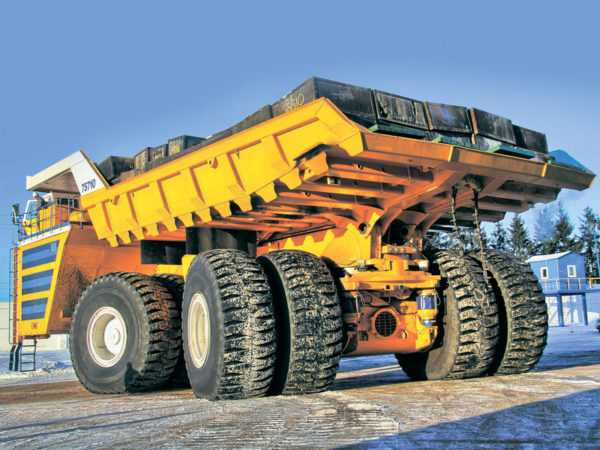

БелАЗ-75710: технические характеристики

Больше не бывает

Этому самосвалу нет равных по грузоподъёмности в мире. Специалисты Белорусского автозавода намного превзошли своих коллег – производителей сверхтяжёлой техники из Германии и США, создав гигантский БелАЗ-75710. Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года БелАЗ-75710 установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.

Сразу стоит отметить, что БелАЗ-75710 – это не просто выставочный образец, как можно подумать сначала. И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это – серийная модель!

Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода БелАЗ), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.

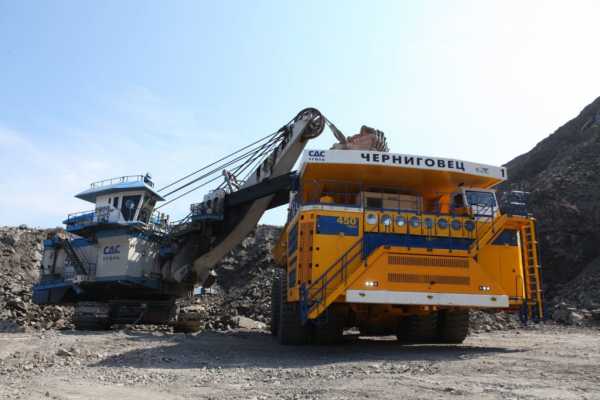

Практическое применение и рабочие моменты

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.

Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.

Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

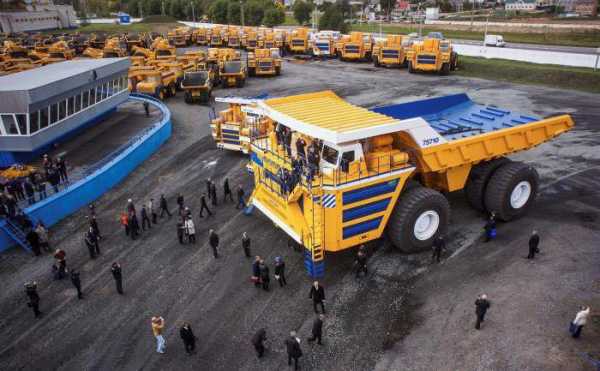

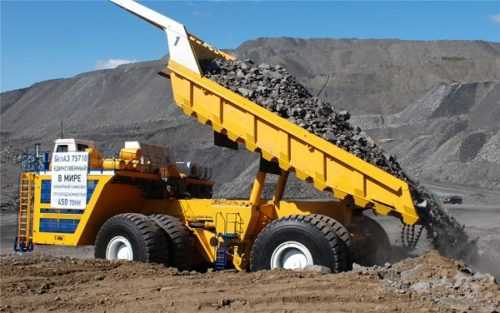

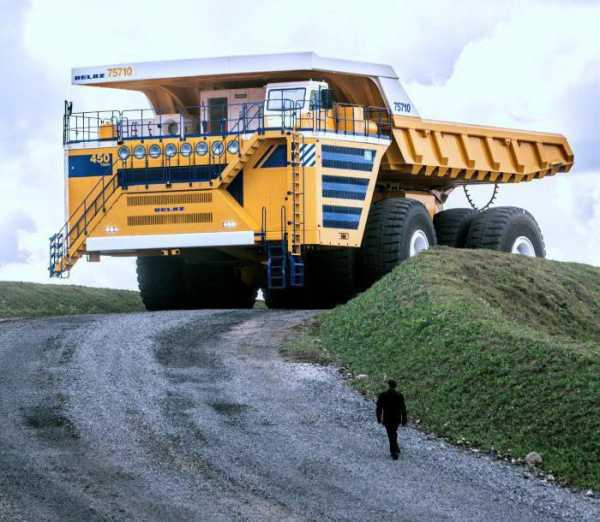

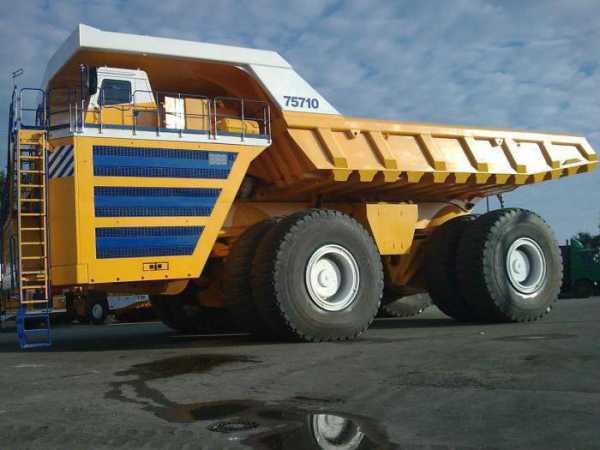

БелАЗ‑75710 на испытательном полигоне.

Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.

На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.

Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.

Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.

История создания модели и её ближайший по ТТХ аналог

Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, БелАЗу-75710 нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями».

Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2.

Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском БелАЗе неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.

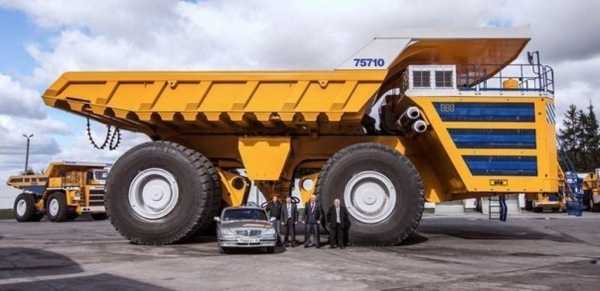

Наглядно: БелАЗ‑75710 и автомобиль «Волга».

Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного БелАЗа был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления.

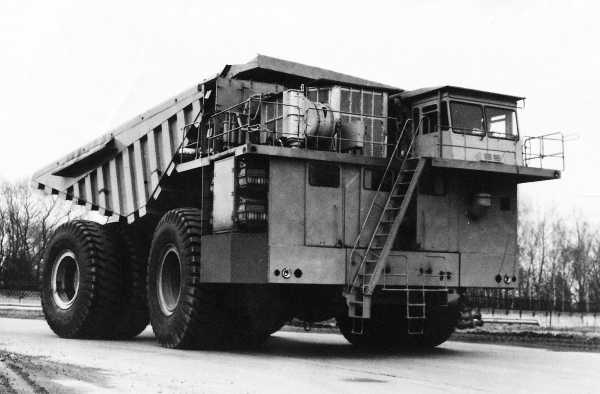

В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – БелАЗ‑7520. Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».

В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником БелАЗ-75710 стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный БелАЗ‑75501. Он был рекордсменом по грузоподъёмности среди БелАЗов вплоть до 2005 года, когда был выпущен второй предшественник БелАЗ-75710 – 320-тонный БелАЗ‑75600, базирующийся на шести колёсах с размером шин 55/80R63.

Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером 59/80R63, в 2010 году, БелАЗ‑75600 смог «принимать на борт» уже не 320, а 360 тонн.

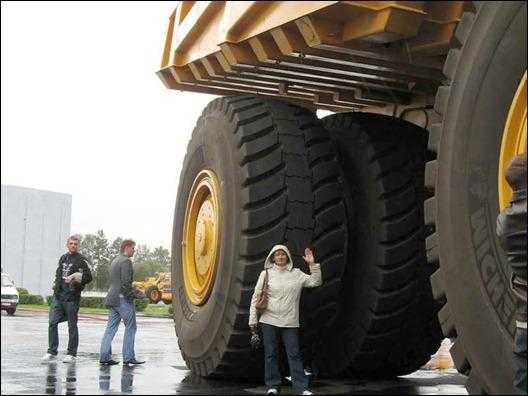

И сверхгигант БелАЗ-75710 тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

Наиболее близким аналогом БелАЗ‑75501 среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал Либхерр Т282-В (Liebherr). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.

Технические характеристики БелАЗ‑75501

Рама сверх-самосвала

Рама БелАЗ‑75710 не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.

Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по БелАЗовским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.

Двигатели и электромеханическая трансмиссия

В моторный отсек БелАЗ‑75710 не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из БелАЗов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно.

Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели MTU здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии.
Коробки передач на БелАЗ‑75710 нет совсем, а двигают гигантский грузовик тяговые электромоторы.

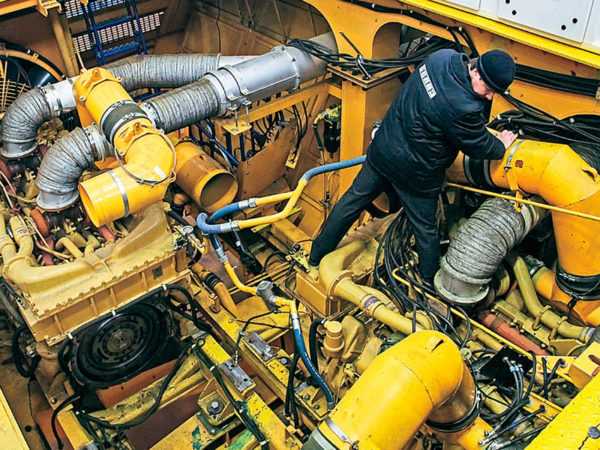

В моторном отсеке БелАЗ‑75710.

Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных БелАЗах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами.

Тяговых электрических двигателей марки 1TB3026-0G-03 на БелАЗ‑75710 четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой.

Пока БелАЗ‑75710 комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на БелАЗ такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн).

В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.

Особенности тормозной системы БелАЗ‑75710

Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у БелАЗ‑75710 имеется ещё одна тормозная система – электродинамическая.

Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину.
При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить. Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.

Ходовая часть и рулевое управление самосвала БелАЗ‑75710

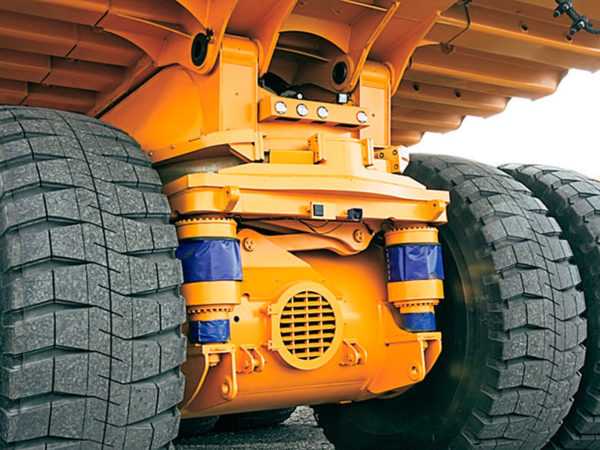

Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста БелАЗ‑75710 – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор.

Дело в том, что управляемые на самом большом БелАЗе оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.

Несмотря на свои монументальные габариты, неповоротливым этот БелАЗовский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины БелАЗ‑75710 должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора).

Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность БелАЗ‑75710 и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».

Гидравлика БелАЗ‑75710

На самосвале БелАЗ‑75710 реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»).

В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!

Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины.

С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.

Технические характеристики БелАЗ‑75710 в цифрах

Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы БелАЗ‑75710. Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!

Массово-габаритные показатели, параметры мощности:

• Длина – 20,6 метров.
• Ширина– 9,750 метров.
• Высота– 8,17 метров.
• Масса без нагрузки – 360 тонн.
• Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.Максимальный крутящий момент – 9 313 Нм.
• Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
• Подвеска: гидропневматическая. Диаметр амортизаторов – 170 мм.
• Топливные баки:2 х 2800 литров.
• Размер шин: 59/80R63. Колёса: 44,00-63/50.
• Максимальная скорость – 67 км/ч.
• Удельный расход топлива –198 г/кВт*ч.

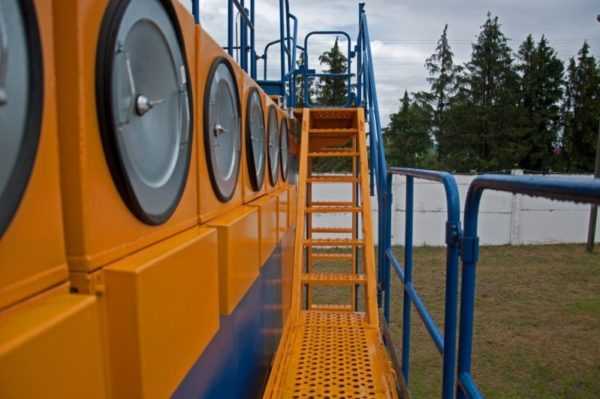

На первом марше главной лестницы, ведущей на палубу.

Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки – они находятся по бокам. Поскольку, хотя БелАЗ‑75710 – машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть – они небольшие, квадратные, и расположены в нижней части кабины.

Системы безопасности

В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере БелАЗов различных марок. Для того, чтобы максимально обезопасить БелАЗ‑75710 от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.

Кроме того, БелАЗ‑75710 оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.

С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. БелАЗ‑75710 также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в БелАЗ‑75710 шесть штук – больше, чем в каком бы то ни было другом грузовике.

Кабина БелАЗ‑75710

Кабина самого большого БелАЗа напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.

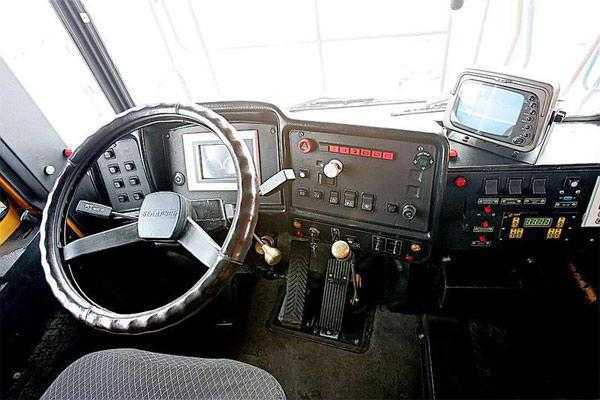

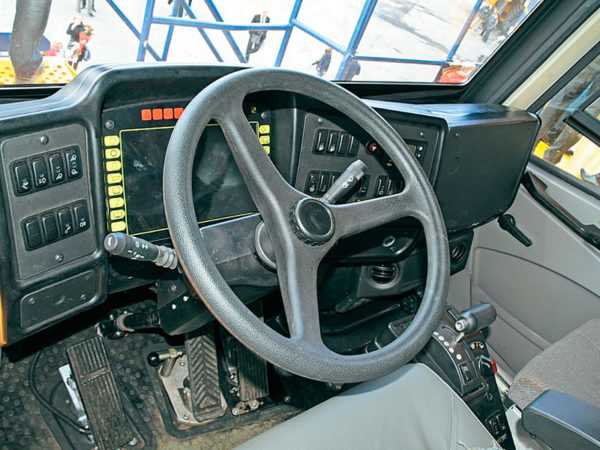

Рабочее место водителя БелАЗ‑75710.

Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на БелАЗ‑75710 говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого БелАЗа будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.

Стоимость самосвала БелАЗ‑75710

По давно сложившейся традиции, цены, по которым отпускаются заказчикам сверхтяжёлые грузовики, огласке не предаются. В связи с этим, интересующиеся данным вопросам люди могут оперировать лишь косвенными, неофициальными данными. По самым примерным прикидкам, БелАЗ‑75710 стоит не менее десяти миллионов долларов. Ведь только силовой электропривод Siemens MMT500 «тянет» на более чем 2,5 миллиона долларов. А только одна шина Бриджстоун 59/80R63 стоит, по данным официального прайса шинного концерна, и без учёта доставки, 40 тысяч долларов. А в комплекте их восемь штук. Словом, какова машина, такова и её стоимость!



trucksreview.ru

Cамый большой БЕЛАЗ в мире

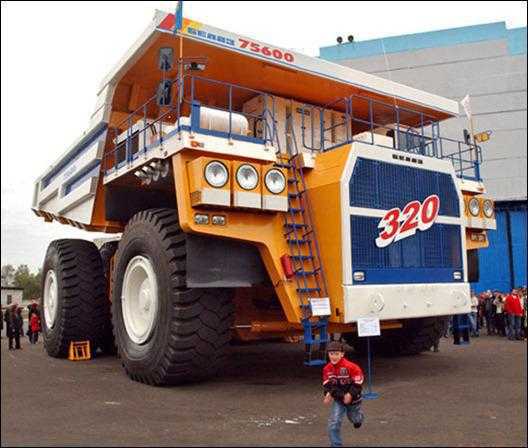

Прямым назначением автомобиля БЕЛАЗ 75600 грузоподъемностью 320 тонн, является работа в карьерах, таких например как угольные разрезы Кемеровской области.

Работа новых грузовиков на добыче угля на этих предприятиях позволила ощутимо снизить себестоимость его перевозки. Кстати, один из разрезов и стал первым заказчиком новой модели Белорусского автозавода, расположенного в городе Жодино.

БЕЛАЗ 7560 один из самых больших грузовиков мира

Во всем мире по некоторым оценкам произведено всего около ста единиц машин такого класса, и теперь их ряды пополнились продукцией БелАЗа. Давайте познакомимся с гигантом поближе.

Силовая установка и ее характеристики

На грузовике установлен дизельный двигатель CUMMINS QSK78-C мощностью 3500 лошадиных сил при 2000 оборотов в минуту с системой пневмостартерного пуска. Рабочий объем мотора составляет ”всего” 78 литров Система охлаждения с отключаемой крыльчаткой допускает эксплуатацию автомобиля, как в жарком климате, так и при низких температурах окружающего воздуха.

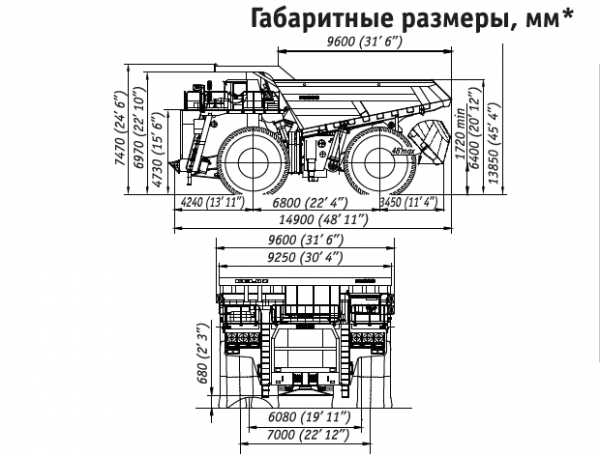

Габаритные размеры БЕЛАЗ 75600

Полнопоточная фильтрация масла в системе смазки с четырьмя маслонасосами обеспечивает его надежную очистку и подачу ко всем трущимся деталям. Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.

Интересно, что двигатель такого объема и мощности потребляет относительно немного горючего. Расход топлива БЕЛАЗ 75600 составляет 201 грамм на 1 киловатт мощности, а емкость топливного бака позволяет машине работать в течение шестнадцати часов.

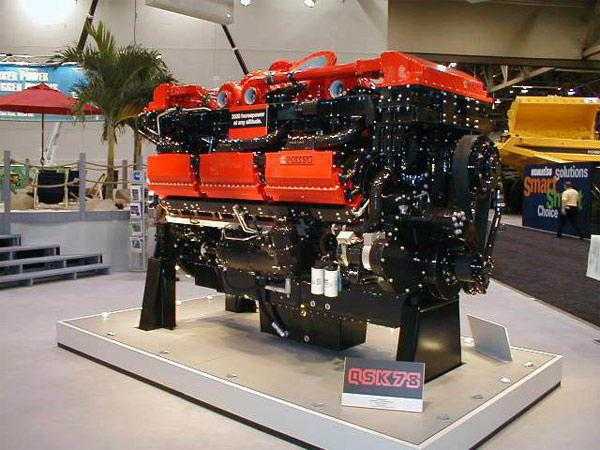

Двигатель БЕЛАЗ Cummins QSK-78. Весит этот монстр 11300кг.

Дизель приводит во вращение тяговый генератор, который имеет мощность 2536 киловатт, и предназначен для питания двух электродвигателей производства компании Siemens, мощностью 1200 киловатт каждый. Двигатели передают вращающий момент на задние колеса, снабженные бескамерными радиальными шинами, посадочный размер которых равняется 64 дюймам.

Ходовая часть карьерного самосвала БЕЛАЗ 75600

Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.

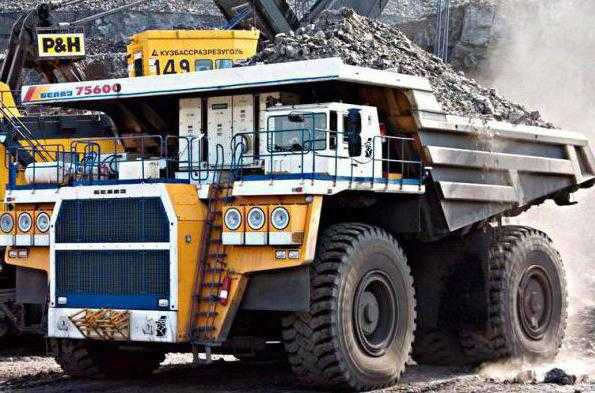

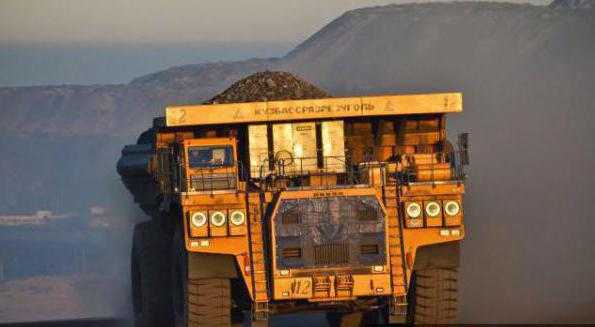

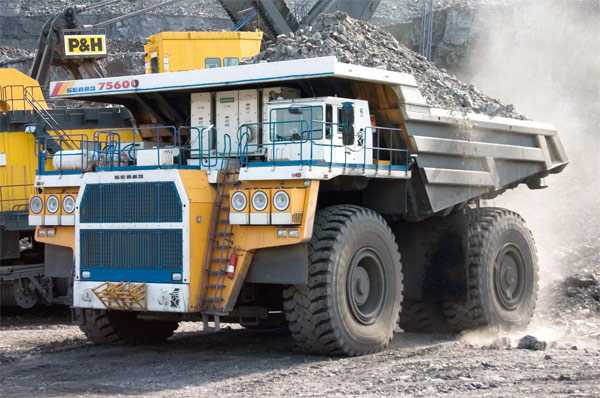

БЕЛАЗ 75600 в работе на кузбасском разрезе

Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.

Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.

Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.

Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.

Рабочее место водителя БЕЛАЗ 75600

Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.
Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.

Серия БЕЛАЗ 7560 – модификации

В эту серию  самосвалов, кроме 75600 с двигателем QSK 78-C, вошли еще две машины, отличающиеся друг от друга грузоподъемностью и силовыми установками. Коротко остановимся на каждой из них.

Модель БЕЛАЗ 75601

Способна перевозить от 320 до 360 тонн груза. На автомобиле установлен двигатель MTU 20V400 мощностью 2800 киловатт, вращающий генератор KATO. Блоки ”мотор — колесо” представляют собой комбинации электромотора и планетарного двухрядного редуктора, встроенные в задние колеса, которые обуты в шины размером 59/80R63. Полная масса машины может достигать 610 тонн при объеме груза 218 кубометров. При этом автомобиль способен разгоняться до 64 км/ч.

Модель БЕЛАЗ 75602

Самый большой БЕЛАЗ из серии – при тех же данных, что и предыдущая машина, рассчитана на 360 тонн груза. В принципе это та же машина что и ее предшественница, но на ней применяются тяговые двигатели 1TB330-2GA03, позволяющие перевозить увеличенный вес.

При увеличившейся мощности и грузоподъемности новых машин, конструкторы сумели добиться немного пониженного расхода топлива по сравнению с первенцем серии. Теперь самосвалы расходуют только 198 граммов на киловатт в час.

Производители заявляют, что они построили самый большой БЕЛАЗ в мире, что ж, в модельном ряду завода он действительно самый большой, а вот по поводу ”в мире” можно и поспорить. Ведь существуют среди подобных грузовиков и совсем уж монстры грузоподъемностью до 500 тонн, и это еще не предел.

Технические характеристики БЕЛАЗ 7560х

gredx.ru

самый большой в мире самосвал

Значительно расширило производственную линейку БелАЗа, и прежде всего за счет подземной тематики, вхождение в его состав Могилевского автомобильного завода. Отдел подземной и строительно-дорожной техники, осуществляющий конструкторское сопровождение производства на филиале в Могилеве, также влился в состав конструкторской службы Белорусского автомобильного завода. Специальное конструкторское бюро УГК БелАЗа осуществляет разработку конструкции грузового подвижного состава, выпускаемого на Могилевском вагоностроительном заводе, также вошедшем недавно в состав ПО «БелАЗ».

Только за последнее время на БелАЗе были разработаны и изготовлены опытно-промышленные партии:

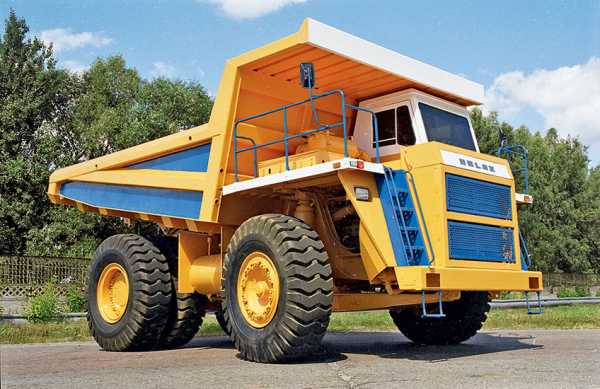

— 90-тонных карьерных самосвалов БелАЗ-75570 с 6-ступенчатой гидромеханической коробкой передач; по результатам испытаний заканчивается подготовка серийного производства, опытно-промышленная партия карьерных самосвалов отгружена в г. Белогорск ООО «Русал Транспорт Ачинск»;

— 45-тонных карьерных самосвалов БелАЗ-75450 с увеличенным до 600 тыс. км пробега ресурсом эксплуатации, опытный образец которого успешно прошел испытания в Челябинской области России на ОАО «Южуралзолото»;

— 320-тонных карьерных самосвалов БелАЗ-75600. Первая машина этой серии прошла приемочные испытания в условиях эксплуатации на ОАО «УК “Кузбассразрезуголь”» в Кемеровской области, которые показали, что в результате использования самосвалов БелАЗ-75600 обеспечиваются увеличение производительности на 35-40% и соответствующее снижение себестоимости транспортных работ. На базе основных узлов 320-тонника разработан карьерный самосвал БелАЗ-75601 грузоподъемностью 360 тонн, опытный образец которого изготовлен к юбилею УГК.

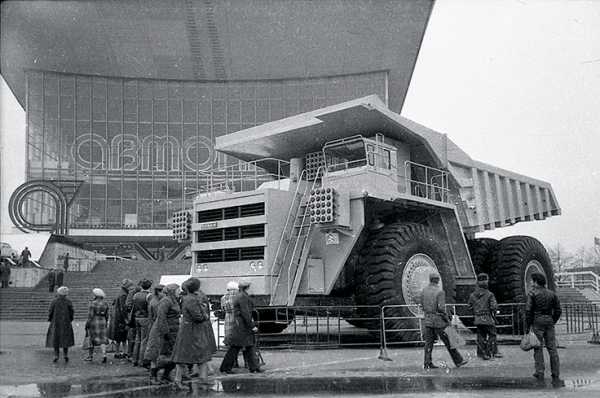

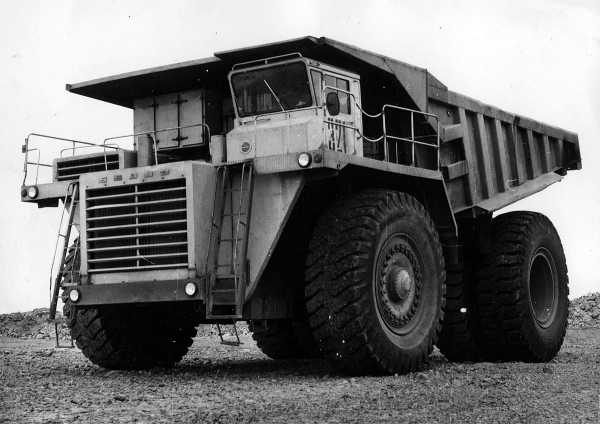

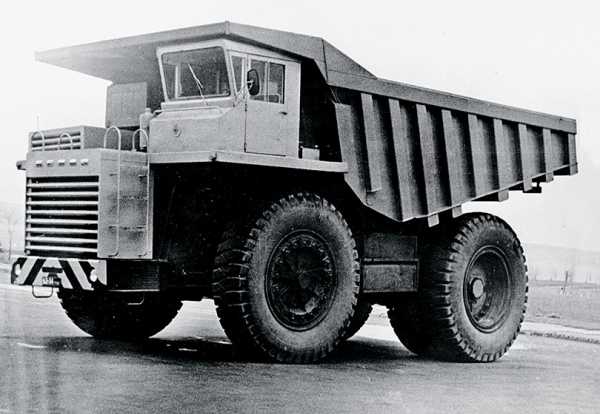

Однако было бы неверным утверждать, что своим рождением карьерная техника, полвека разрабатывавшаяся и выпускавшаяся на БелАЗе, обязана только белорусской земле. Огромный объем исследовательских и конструкторских работ при создании машин с гидромеханической трансмиссией в 60-е годы прошлого столетия БелАЗу удалось выполнить благодаря широкому содружеству завода со многими организациями, среди которых НАМИ, Институт электросварки, Барнаульский завод транспортного машиностроения, Ярославский моторный завод и другие.

Создание первого образца карьерного самосвала с электромеханической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн велось согласно программе Государственного Комитета науки и техники СССР с участием соисполнителей, в числе которых были Уральский турбомоторный завод, завод «Динамо», НИИ КГШ (г. Днепропетровск), завод «Сибэлектропривод».

fishki.net

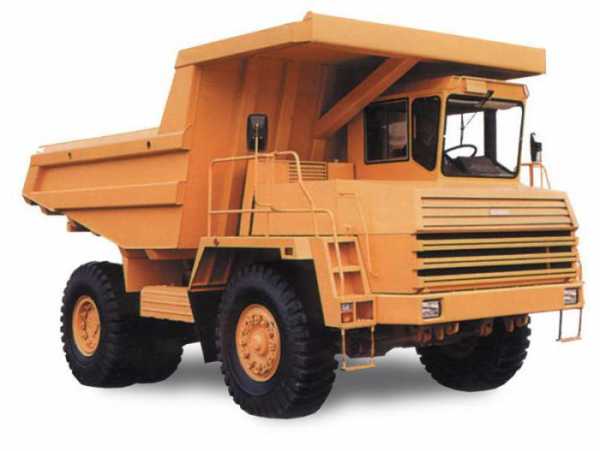

Карьерный самосвал 7540 БелАЗ – технические характеристики, особенности и отзывы

Стремительно развивающаяся горнодобывающая промышленность за последние десятилетия стала толчком для изготовления карьерного транспорта, способного перевозить не только очень тяжелые, но и объемные грузы. Среди всех производителей, когда-либо выпускавших карьерную технику, самым передовым предприятием является БелАЗ. Автомобили данной марки могут произвести сильное впечатление своими габаритами, а также техническими характеристиками. БелАЗ-7540 отличается не только огромнейшей проходимостью, но и обладает серьезной грузоподъемностью. Эти машины эксплуатируются в самых трудных условиях, доступ в которые очень сложный, а климатические условия не самые благоприятные. Машины широко используются по всему миру в горнодобывающей отрасли, а также на строительстве крупных объектов самого разного назначения. БелАЗ-7540 – это эталон мощности и высокой надежности.

Как создавался БелАЗ

История этого завода, а вместе с ним и автомобиля, берет свое начало в послевоенное время. В тяжелом и далеком 1948-м году в городе Жодино Минской области построили машиностроительный торфяной завод.

Первые годы он практически не работал, но в 1958 году с Минского автозавода передали производство самосвалов грузоподъемностью в 25 тонн МАЗ-525. Хоть эта продукция и не отличалась качеством, производство этих автомобилей вели достаточно долго. Вместе с этим разрабатывали и новые модели. Так, в 61-м году с конвейера завода сходит БелАЗ-540 грузоподъемностью в 27 т. Тогда же конструкторы завода создали машину, обладающую фантастической грузоподъемностью в 40 тонн. Завод неоднократно отличался различными высокими наградами, в том числе и на международных выставках. Но это не предел для БелАЗа. В 69-м году появляется 75-тонный карьерный БелАЗ-549, а в 78-м– модель 7419, способная перевозить до 110 тонн грузов. Далее завод выпускал БелАЗ-75211 грузоподъемностью в 170 тонн.

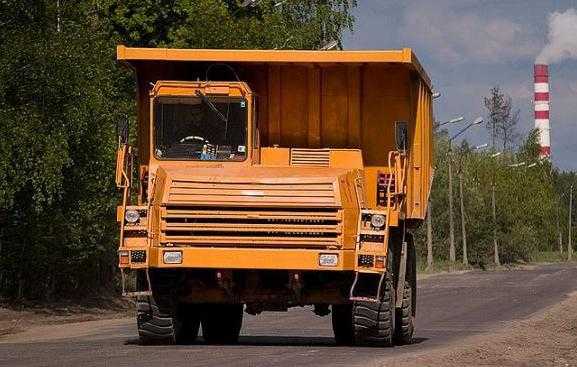

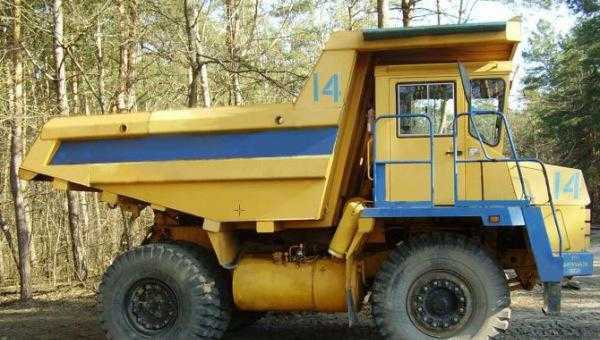

Модель БелАЗ-7540 выпускалась заводом с 1992 года. Самосвал считается одним из лучших во всем мире. Автомобиль является самым маленьким среди серийных авто, но характеристики его не сравнимы с особенностями и возможностями других грузовиков от мировых производителей. Данный самосвал был разработан для перевозки горных пород от точки добычи до места хранения или пунктов переработки.

Особенности автомобиля

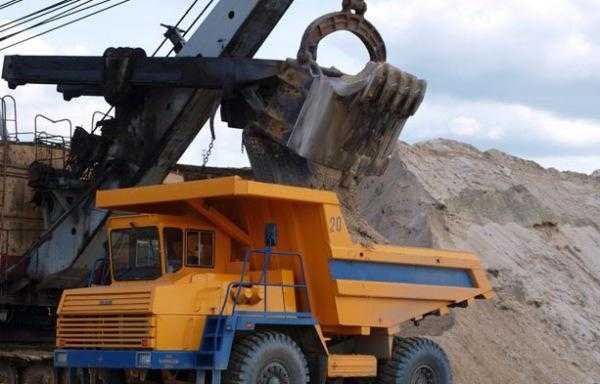

Условия, в которых эксплуатируют такой транспорт – отнюдь не легкие. Даже если не учитывать незначительные расстояния (а это от 1 до 5 км), данным автомобилям приходится двигаться по сложным участкам. Дороги отличаются переменным профилем, большим количеством поворотов. Нередко в карьерах создаются временные дороги, покрытие которых – неудовлетворительное. Кроме того, дороги представляют собой чередование подъемов и спусков различной длины. Поэтому карьерный самосвал должен обладать серьезными техническими характеристиками. Необходимо заметить, что БелАЗ-7540 – это целое семейство моделей. Что касается рабочих параметров, то во всех модификациях они совпадают. Разница между ними лишь в двигателях. Также эти автомобили комплектуются гидротрансформаторной КПП, двумя типами тормозов, комфортабельной кабиной с климат-контролем и другими функциями.

Модификации и двигатели

Характеристики БелАЗа-7540 зависят от мотора, который установлен в автомобиль. В моделях 7540А установлены двигателя ЯМЗ-240 ПМ2. Максимальная полезная мощность данного агрегата составляет 420 л., при этом частота вращения коленчатого вала будет не выше, чем 2100 об/мин. Этот дизельный агрегат имеет объем в 22,3 литра, а цилиндры расположены V-образно. Двигатель не имеет турбонаддува. Система охлаждения – жидкостного типа. Максимальный вращательный момент составляет 1491 Нм при 1600 об/мин.

На модификацию 7540В устанавливают мотор серии ЯМЗ-240М2-1. Данная модель отличается лишь наличием турбонаддува и системой предварительного охлаждения потока воздуха.

На модели 7540С установлены агрегаты ММЗ Д-280. Мощность такого двигателя составляет 425 л.с. на частоте вращения коленчатого вала в 2100 об/мин. Этот мотор имеет 8 цилиндров с V-образным расположением. Объем двигателя равен 17,24 литра. Максимальные показатели вращательного момента составляет 1913 Нм при оборотах коленчатого вала в 1300. Мотор оснащен газотурбинной системой наддува. При этом имеется промежуточная система охлаждения воздуха. Серия 7540 D комплектуется импортными восьмицилиндровыми моторами Deutz BF8M1015. Мощность такого агрегата составляет 350 лошадиных сил при оборотах коленчатого вала в 2050 об/мин. Рабочий объем цилиндров составляет 16 литров. Максимальный вращательный момент – 1835 Нм. Наряду с этими моделями, в серии существуют и другие модификации. Они оборудованы двигателями от американского производителя «Камминз».

Расход топлива

Как видно, все двигатели достаточно крупные. Сколько потребляет автомобиль БелАЗ-7540? Стоит учесть один момент – это карьерная техника. Потребление горючего здесь не на километры, а на часы. Так, за один час модели A, B, и E потребляет по паспорту 55,3 литров горючего. Модель С – 59,77 л/ч. Белазу серии D нужно 60,89 литров для одного часа работы двигателя.

АКПП

Вне зависимости от комплектации, а также от модификации, каждая машина из этой серии комплектуется гидротрансформаторной автоматической коробкой передач. Трансмиссия отличается наличием трехвального согласующего редуктора. Также в конструкции имеется одноступенчатый гидротрансформатор. Коробка передач – четырехвальная, оснащенная фрикционными муфтами и электрическо-гидравлическим приводом управления. Трансмиссия позволяет использовать пять передач для движения вперед и две для движения назад. Для работы в легких условиях, самосвалы могут комплектоваться АКПП с четырьмя передачами. Три предусмотрены для движения вперед, а одна – для заднего хода.

Грузовая платформа

Самосвал имеет платформу ковшового типа. Она сварная и имеет защитный козырек. Дополнительно может обогреваться от энергии выхлопных газов. Платформа оборудована специальным устройством для стопорения ее в поднятом положении.

Рама

Шасси – сварное, изготовленное из максимально прочных видов низколегированных сталей. Лонжероны имеют коробчатое сечение и отличаются переменной высотой. Соединены лонжероны поперечинами.

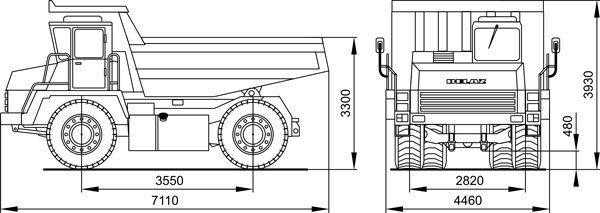

Схема БелАЗа-7540 практически ничем не отличается от других грузовиков, разве что другими габаритными размерами.

Кабина и оснащение

Автомобиль оснащается одноместной цельнометаллической кабиной. Расположена она над силовым агрегатом. Чтобы сесть в автомобиль, водителю требуется подняться по лестнице. Таковых в автомобиле две – с правой и левой стороны. Салон оснащен всем необходимым для комфортной работы за рулем. Сидение оснащено системой амортизации – так водитель сможет легче переносить тряски и вибрации. Ведь несмотря на большие колеса, машина очень жестко ведет себя на неровностях – отмечают отзывы. Кресло регулируется по высоте, а также по длине. Есть регулировка наклона спинки.

Контрольные приборы находятся непосредственно перед глазами водителя. Это значительно упрощает мониторинг основных показателей и систем автомобиля. На приборной панели есть тахометр, спидометр, манометр для контроля за давлением в тормозной системе, вольтметр и счетчик, учитывающий моточасы. Зеркала дают возможность полностью контролировать все, что происходит сзади автомобиля. Эта специализированная машина предназначена для эксплуатации в любых местностях, при любом климате. Поэтому в салоне имеется система, поддерживающая комфортный микроклимат. Отзывы говорят, что работать за рулем БелАЗа достаточно комфортно.

Ходовая часть самосвала

Подвеска БелАЗа-7540 – зависимая для каждого моста. В ней имеются пневмогидравлические цилиндры, заполненные азотом и маслом. Два из них расположены на передней оси, два – на заднем мосту. Ходы цилиндров – от 205 до 265 мм.

Тормозная система

Карьерный самосвал БелАЗ-7540 оснащен рабочей тормозной системой барабанного типа с пневматическим приводом. Также имеется ручник, управляемый с салона. Кроме этого, есть запасной и тормоз-замедлитель. В системе есть сепаратор для сброса конденсата, который периодически скапливается в воздушной системе грузовика.

Ремонт и сервисное обслуживание

Обслуживают машину при наработке определенного числа моточасов. Производить сервисные мероприятия нужно регулярно, так как иначе автомобиль может выйти из строя. ТО-1 производится каждые 100 моточасов или 2 тысячи километров пробега. ТО-2 – через 500 часов или 20 тысяч километров. Стоимость запчастей и комплектующих весьма высока и при поломке ремонт БелАЗа-7540 может обойтись в серьезные суммы. Но в целом автомобиль надежный, поскольку разрабатывался для работы в сложных условиях. Некоторые модели успешно используется уже 25 лет без капитального ремонта.

fb.ru

Самосвалы БелАЗ: белорусские великаны | 5koleso.ru

Новейший БелАЗ-75710 претендует на звание самого мощного грузовика в мире. И хотя получить заветный сертификат от Книги рекордов Гиннесса белорусскому производителю пока не удалось, это не мешает нам ознакомиться с историей и интереснейшими конструктивными особенностями его самосвалов

текст: Сергей Воронин  /  фото: из архива Дмитрия Гладкого  /  09.09.2015

Начнем с того, что сегодня создать карьерную технику столь высокой грузоподъемности без применения электрической трансмиссии просто невозможно: слишком велики нагрузки, достаточно высоки крутящие моменты, передаваемые от двигателя на колеса.

170-тонник БелАЗ-75211 был главным шоу-стоппером грандиозной советской выставки АВТОПРОМ-84

Именно поэтому и нынешний рекордсмен имеет подобную трансмиссию. Специально для автомобильного гиганта компания «Сименс» разработала оригинальную систему тягового электропривода (ТЭП) переменного тока MMT500. Эта система включает в себя четыре тяговых электромотора мощностью 1200 кВт, два тяговых генератора, три вентилятора обдува, установку вентиляции тормозных резисторов и шкаф управления с двумя инвертерами ELFA.

Проект был реализован в сравнительно короткие сроки: на разработку с момента заказа до ввода в эксплуатацию ушло менее двух лет. Новая машина была представлена заводом «БелАЗ» еще в конце 2013 года.

Самый «маленький» жодинский самосвал с электротрансмиссией, БелАЗ-7555, имеет грузоподъемность 55 т.

Самосвал БелАЗ-75710 — первая модель в новом классе с особо большой грузоподъемностью (450 т). Полная масса гиганта достигает 810 тонн. Длина самосвала более 20 метров, ширина около 10 метров, а высота — свыше 8 метров. Диаметр поворота составляет около 20 метров. В качестве энергетической установки задействовано два дизеля MTU DD 16V4000 по 1715 кВт каждый. Максимальная скорость машины может составлять до 64 км/ч. БелАЗ-75710 востребован в горной промышленности и для работы на угольных месторождениях.

450-тонник БелАЗ-75710 — флагман мировой карьерной флотилии и самый грузоподъемный самосвал мира

Впервые же на БелАЗе приступили к созданию карьерных самосвалов с электрической трансмиссией в середине 1960-х годов. Так в феврале 1966 года Научно-технический совет Министерства автомобильной промышленности СССР рассмотрел и одобрил технические проекты 65-тонного самосвала БелАЗ-549 и создаваемого на его базе автопоезда БелАЗ-549В-5275 грузоподъемностью 110–120 тонн. Уже в следующем году началось производство компонентов, необходимых для создания опытных образцов.

Из воспоминаний работников завода: «С 1965 года в отделе главного конструктора целенаправленно занимались разработкой документации самосвала с электрической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн. Характер создания самосвала значительно отличался от разработки машин с гидромеханической трансмиссией.

Первый опытный образец БелАЗ-549 был оснащен электромеханической трансмиссией, дизельным двигателем М-300 мощностью 850 л. с. Ленинградского завода «Звезда», тяговым генератором постоянного тока ГПА-600 мощностью 630 кВт и надуваемым блоком тормозных резисторов.

75-тонник БелАЗ-549 стал первым самосвалом из Жодино, на котором применили электротрансмиссию. Чудо техники 1970-х годов

Лабораторно-дорожные испытания опытного образца в 1969 году проводились на заводе. Одновременно была закончена разработка документации и изготовлен опытный образец автопоезда БелАЗ-549В-5275 с задней разгрузкой колесной формулы 6х4 грузоподъемностью 120 т.

На тягач был установлен тяговый генератор постоянного тока, но большей мощности — 800 кВт, тяговые двигатели той же мощности 360 кВт, но четыре штуки: два на задних колесах тягача и два — для колес полуприцепа».

Следует заметить, что в качестве энергетической установки на БелАЗ-549В-5275 была применена 1200-сильная газовая турбина. Благодаря ей можно было значительно уменьшить массу, упростить конструкцию, снизить трудоемкость технического обслуживания машины, обеспечить полное сгорание топлива и тем самым устранить надобность в сложных по конструкции нейтрализаторах отработавших газов. Однако применение газовых турбин сдерживалось их большим расходом топлива, нежели у дизелей.

Современный 130-тонник БелАЗ-75131 — одна из самых популярных моделей завода

Возможно, по этой причине следующий автопоезд-углевоз — БелАЗ-7420-9590 представлял собой седельный тягач на базе 75-тонного БелАЗ-549 с полуприцепом, имеющим емкость 107 м3 и донную разгрузку. Полуприцеп, как и тягач, был снабжен электромотор-колесами, заимствованными у тягача. Вместе с тем «белазовцы» еще раз попробуют оснастить свой самосвал газовой турбиной. Это будет в 1975 году. Подопытным станет БелАЗ-549Г грузоподъемностью 75 тонн с ГТД мощностью 1100 л. с. Далее завод стал планомерно наращивать выпуск как серийных, так и экспериментальных карьерных самосвалов особо большой грузоподъемности, снабженных электрической трансмиссией. Так, в 1977 году заводом были собраны первые два опытных самосвала БелАЗ-7519 грузоподъемностью 110 тонн. Эта модель впоследствии дала дорогу таким серийным машинам, как БелАЗ-7512 и БелАЗ-75145 грузоподъемностью 120 т. Кстати, последний в 2001 году был отмечен в числе лучших товаров Республики Беларусь, реализуемых в РФ.

«Промежуточный» 110-тонный сегмент БелАЗ «перекрыл» в 1989 году моделью 7519

1979 год ознаменовался изготовлением опытного образца самосвала БелАЗ-7521 с двигателем 12ЧН21/21 грузоподъемностью 180 тонн. Спустя четыре года, в 1983-м, предприятие приступит к его серийному производству (БелАЗ-75221, г.п. 170 т). В 1984 году на юбилейной выставке советского автопрома самосвал станет настоящим «гвоздем» экспозиции.

1990 год стал годом рождения уникального карьерного самосвала БелАЗ-75501 грузоподъемностью 280 т. Самосвал имел шарнирносочлененную раму, спаренные колеса передней оси, естественно, электрическую трансмиссию, причем с мотор-колесами на каждой «спарке». На самосвал поперечно устанавливались дизель Коломенского тепловозостроительного завода и тяговый генератор переменного тока.

130-тонник в углевозной версии с платформой увеличенного объема

Однако 200-тонный рубеж окончательно преодолевают серийные машины БелАЗ-7530 (1992 г.). Это самосвалы четвертого поколения с новейшими системами электронного управления, регулирования и диагностики. К тому же из соображений конкурентоспособности на машинах по заказу станут применяться дизельные двигатели зарубежного производства.

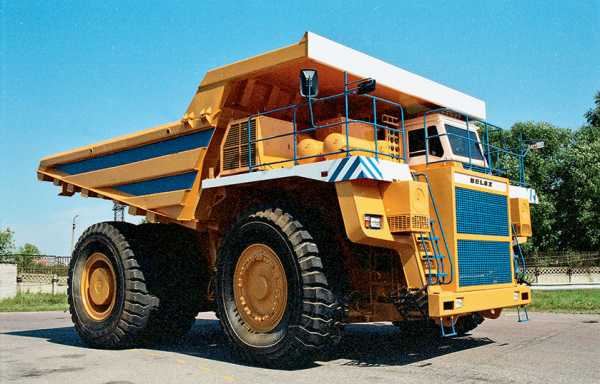

Сегодня модернизированные тяжеловозы семейства 7530 «берут» 220 т и являются, пожалуй, самыми массовыми самосвалами мира в своем сегменте грузоподъемности

БелАЗ-7530D грузоподъемностью 225 т. Эксперимент с облегченной платформой новой формы

На этом завод не останавливается. В 2005 году по заказу ОАО «Кузбассразрезуголь» изготавливается опытный карьерный самосвал БелАЗ-75600 грузоподъемностью 320 тонн. Машина оснащается дизельным двигателем мощностью 3500 л. с. и электрической трансмиссией переменного тока на шинах размерностью 55/80R63.

320-тонник БелАЗ-75600 появился в 2005 году и на тот момент был флагманом завода

Естественно, не создай всего этого БелАЗ в прошлом, вряд ли сейчас получился бы новый супергигант.

280-тонный БелАЗ-75501, построенный в 1990 году, стал самым тяжелым БелАЗом, построенным при существовании СССР

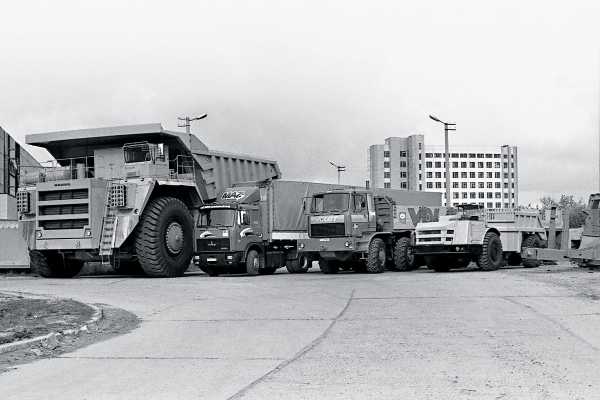

180-тонник БелАЗ-75214 в компании своих собратьев по объединению «БелавтоМАЗ». 1992 год

5koleso.ru
