Расшифровка маркировки грузовых шин

Очень часто необходимо узнать характеристики шин и колес. Как это сделать по ее маркировке?

Пневматические шины являются одним из основных элементов ходовой части автомобилей. В процессе эксплуатации шины должны обеспечивать высокую комфортабельность и безопасность езды, устойчивость и управляемость автомобиля на высоких скоростях, на мокрых и заснеженных дорогах, улучшенные тормозные характеристики, заданную грузоподъёмность. Шины также влияют на расход топлива и шумообразование.

В комплект пневматических шин входят:

• покрышка;
• ездовая камера;
• ободная лента (для грузовых шин).

Покрышка представляет собой торообразную упругую оболочку, непосредственно воспринимающую усилия, действующие при эксплуатации автомобиля, и обеспечивает сцепление шины с дорогой.
Покрышка состоит из каркаса, брекера, протектора, боковин, бортов.
Каркас — основа покрышки с одним или несколькими слоями обрезиненного корда с резиновыми прослойками.
Брекер — внутренняя деталь покрышки, расположенная между каркасом и протектором, предназначенная для смягчения ударных нагрузок при движении.

Протектор — наружная резиновая беговая часть покрышки с рисунком, обеспечивающая сцепление с дорогой и предохраняющая каркас от повреждений.
Боковина — наружная резиновая деталь покрышки по боковой поверхности, предохраняющая каркас от боковых наружных повреждений.
Борт — жёсткая часть покрышки, обеспечивающая её крепление на ободе колеса.
Автомобильная (ездовая) камера — кольцеобразная эластичная резиновая трубка с вентилем для накачивания воздуха. Обеспечивает упругость шины, надёжное крепление покрышки на ободе колеса.
Ободная лента — профилированное эластичное кольцо, располагаемое между бортами покрышки, камерой и ободом колеса, предохраняющее камеру от истирания во время движения автомобиля.



По типу конструкции различают диагональные и радиальные шины.
В каркасе диагональных шин нити корда каркаса и брекера в смежных слоях перекрещиваются и имеют в средней части беговой дорожки углы наклона от 45 до 60 градусов.

В радиальных шинах нити корда в каркасе расположены по меридиану под углом, близким к 0°, а в брекерном поясе идут под углом не менее 65°, перекрещиваясь между собой в смежных слоях.
Радиальные шины характеризуются повышенным пробегом, улучшенным сцеплением с дорогой, пониженным теплообразованием, низким сопротивлением качению, что в сочетании с уменьшенной массой позволяет сократить расход топлива.
ЦМК -шина радиальной конструкции с металлокордом в каркасе и брекере.
По способу герметизации различают камерные и бескамерные шины.
Камерная шина — шина, в которой воздушная полость образуется герметизирующей камерой.
Бескамерная шина — шина, в которой герметизирующая полость образуется покрышкой и ободом колеса за счёт герметизирующего слоя резины, обладающей повышенной газонепроницаемостью.
По конфигурации профиля поперечного сечения, в зависимости от отношения высоты профиля (Н) к его ширине (В), выделяют шины обычного профиля, широкопрофильные, низкопрофильные и сверхнизкопрофильные.

По эксплуатационному назначению шин рисунки протектора имеют следующую классификацию:

• дорожный рисунок — шашки или рёбра, разделённые канавками.

Шины с дорожным рисунком предназначены для эксплуатации преимущественно на дорогах с усовершенствованным капитальным покрытием;

• универсальный рисунок — шашки или рёбра в центральной зоне беговой дорожки и грунтозацепы по её краям.

Шины с таким рисунком предназначены для эксплуатации на дорогах с усовершенствованным облегчённым покрытием;

• рисунок повышенной проходимости — высокие грунтозацепы, разделённые выемками.
Шины с таким рисунком предназначены для эксплуатации в условиях бездорожья и на мягких грунтах;
• зимний рисунок — это рисунок, где выступы имеют острые кромки.
Шины с таким рисунком предназначены для эксплуатации на заснеженных и обледенелых дорогах и могут быть оснащены шипами противоскольжения;
• направленный рисунок — несимметричен относительно радиальной плоскости колеса.

Шины с таким рисунком предназначены для эксплуатации в условиях бездорожья и на мягких грунтах;

• карьерный рисунок — массивные выступы различной конфигурации, разделённые канавками.

• Соблюдайте нормы внутреннего давления в шинах, в т.ч. в запасной. Выбор правильного давления —
— самый важный фактор при эксплуатации шин. Проверяйте давление во всех шинах не реже одного раза в неделю. Давление должно проверяться только в холодных шинах!
• Помните! Снижение давления в шинах на 10% приводит к увеличению расхода топлива на 1,5% и значительному снижению ресурса шин.
• Не допускайте эксплуатацию шин с остаточной высотой протектора менее:

1,6мм — для легковых автомобилей;
1,0 мм — для грузовых автомобилей;
2,0 мм — для автобусов и троллейбусов.

Хранение шин
Во избежание преждевременного старения и разрушения шины необходимо хранить в тёмном, сухом, закрытом месте в вертикальном положении.
Камеры хранятся в слегка накаченном воздухом состоянии на кронштейнах с полукруглыми поверхностями.
Не допускается хранение шин, камер и ободных лент в одном помещении с горючими, смазочными и химическими веществами.

Рекомендации по эксплуатации шин
1. Подбор шин

• При выборе шин для автомобиля во избежание их весовой перегрузки необходимо руководствоваться индексами грузоподъёмности (нагрузки) и скорости, а также обращать внимание на конструкцию (камерная, бескамерная и др.).

2. Монтаж и демонтаж шин

• Монтаж и демонтаж шин должен выполняться компетентным персоналом с применением специального оборудования.

3. Факторы, влияющие на долговечность шин:

• Строгое соблюдение правил эксплуатации и ухода за шинами способствует максимальному использованию ресурса шин.
• При комплектации автомобиля шинами проверяйте соответствие шин по конструкции, форме профиля, износа, типу рисунка; устанавливайте на сдвоенные колёса и оси одинаковые шины.

Маркировка шин

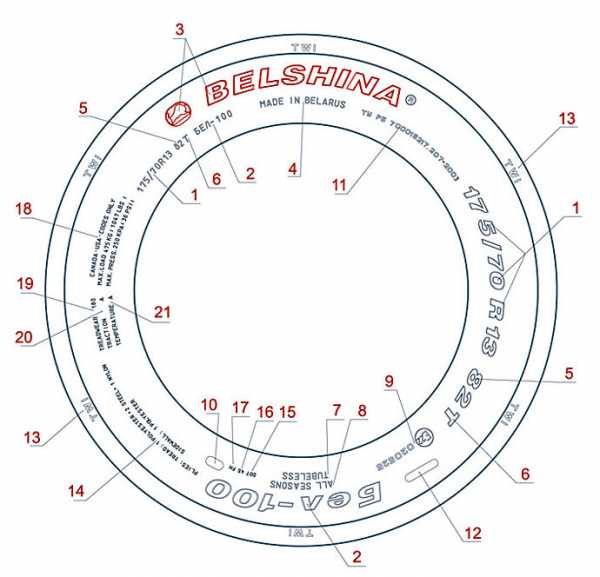

1 — Обозначение размера шины. 2 — Модель шины. 3— Товарный знак предприятия-изготовителя. 4 — Страна-изготовитель. 5 — Индекс несущей нагрузки. 6 — Категория скорости. — Обозначение «TUBELESS» для бескамерных шин. 8 — Обозначение «ALL SEASONS» для шин с всесезонным рисунком протектора. 9 — Знак Е с указанием номера официального утверждения и страны, выдавшей сертификат соответствия Правилам ЕЭК ООН.

10 — Дата изготовления — 4 цифры, где 2 первые — номер недели, 2 последующие — год изготовления шины. 11 — Обозначение технических условий. 12 — Порядковый номер шины. 13 — Обозначение места расположения индикаторов износа. 14 -Применяемые материалы и количество слоёв в каркасе и брекере. 15 — Обозначение DOT(Department of Transportation) США. 16 — Буквенно-цифровой код изготовителя (по регистрации департамента транспорта США). 17 — Код размера шины. 18 — Нормы эксплуатационных режимов для эксплуатации шины в Северной Америке. 19 — Показатель степени износостойкости шины. 20 — Показатель сцепления шины с влажным дорожным полотном. 21 — Характеристика термостойкости шин.

Индекс несущей способности (ИНС) – одно или два числа, указывающие нагрузку, которую может выдержать одиночная или сдвоенная шина при скоростях, соответствующих надлежащей категории скорости.

ИНС кг   ИНС кг   ИНС кг   ИНС кг   ИНС кг   ИНС кг
0 45   34 118   68 315   102 850   140 2500   174 6700
1 46,2   35 121   69 325   103 875   141 2575   175 6900
2 47,5   36 125   70 335   104 900
142
2650   176 7100
3 48,7   37 128   71 345   105 925   143 2725   177 7300
4 50   38 132   72 355   106 950   144 2800   178 7500
5 51,5   39 136   73 365   107 975   145 2900   179 7750
6 53   40 140   74 375

108 1000   146 3000   180 8000
7 54,5   41 145   75 387   109 1030   147 3075   181 8250
8 56   42 150   76 400   110 1060   148 3150

Категория скорости – это указанная с помощью условного обозначения скорость, при которой шина может выдержать нагрузку, указанную соответствующим индексом несущей способности.

www.slontrans.ru

Маркировка грузовых шин - БашЛидер



Маркировка шин

 - это нанесенные на резину покрышки обозначения, призванные облегчить подбор шины для конкретного автомобиля при соответствующих условиях окружающей среды. Вся самая необходимая исходная информация будет расположена на самой шине и человек, разбирающийся в обозначениях, сможет сделать правильные выводы о рассматриваемой покрышке.

Шины оказывают огромное влияние на управляемость автомобиля, его поведение на дороге, а также комфорт. Подбирая шины на автомобиль, необходимо особое внимание уделить их эксплуатационным характеристикам. Несоответствие шин типу автомобиля, стилю или условиям вождения может вызвать серьезные проблемы. Потому к их выбору нужно подходить особенно тщательно.

Шины для различных сезонных условий отличаются не только рисунком протектора, но и химическим составом резины, конструкцией и другими элементами. Так, например, летние шины в мороз не могут обеспечить должный уровень безопасности, поскольку при низких температурах резина заметно теряет свою эластичность, сцепление с дорогой снижено, и это может привести к неприятным последствиям. Заметим, что практически все, что Вам нужно знать о шине, нанесено на ее боковую поверхность или отражается в ее маркировке.

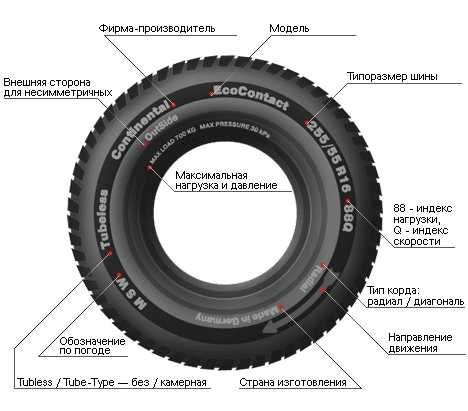

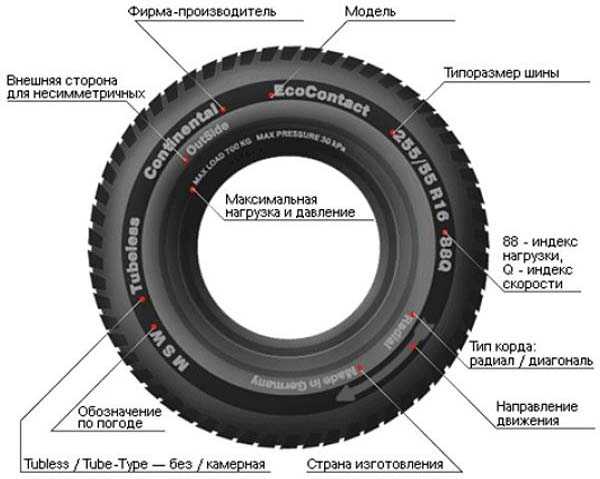

На боковине новой шины нанесено множество обозначений. Большинство из них содержат информацию служебного характера, однако, некоторые могут оказаться полезными для покупателя. Подбирая новые автошины, руководствуются, прежде всего, их размером или, корректнее, типоразмером. Он наносится на боковине покрышке крупными символами, сочетание которых на нашем примере имеет следующий вид:

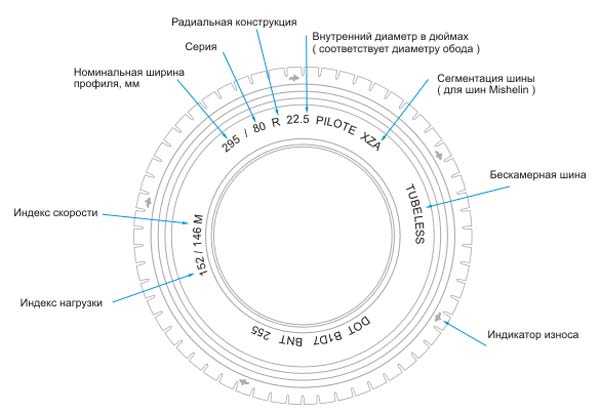

Первый пример: 315/70R22.5 154/150L

  • 315 – ширина профиля, мм
  • 70 – высота профиля, %.
  • 22.5 – посадочный диаметр, дюймы
  • 154/150 – индекс нагрузки (одинарная/двойная ошиновка).
  • L – индекс скорости.

Второй пример: 11.00R20 152/149K

  • 11.00 - ширина профиля, дюймы; .00 - обозначение полно профильной шины для грузовых автомобилей;
  • 20– посадочный диаметр, дюймы
  • 152/149 – индекс нагрузки (одинарная/двойная ошиновка).
  • K – индекс скорости.

1. Товарный знак бренда-производителя
2. ALL STEEL Тип каркаса

Обозначение «STEEL» для шин с металлокордным брекером.
Обозначение «ALL STEEL» для шин с металлокордным брекером и каркасом.

3. REGROOVABLE Тип протектора

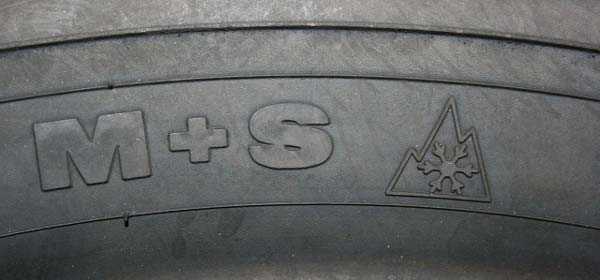

Обозначение «M+S» или «M&S» (грязь + снег) для шин с зимним рисунком протектора.
Обозначение «ALL SEASON» для шин с всесезонным рисунком протектора.
Обозначение «OUTSIDE» (наружная сторона) для шин с асимметричным рисунком протектора.
Обозначение «REINFORCED» для усиленных шин.
Обозначение «REGROOVABLE» для шин, имеющих углубления рисунка протектора нарезкой.

4. TUBELESS Камерность

Обозначение «TUBELESS» для бескамерных шин.

Обозначение «TUBE TYRE» для камерных шин (может не указываться).

5. RADIAL Обозначение конструкции шины

Radial — шина радиальной конструкции. Одно и то же, что и литера R в типоразмере.

6. 295/80R22.5 Обозначение размера шины
7. Торговая марка
8. 150/147 Индекс нагрузки - цифровой код, обозначающий максимальную нагрузку на одинарную и сдвоенную шину.

Индексы нагрузки

9. М Категория скорости - буквенный код, обозначающий максимальную скорость шины

Категория скорости

10. 116PSI Индекс испытательного давления
11. DOT (Department of Transportation) соответствие требованиям стандарта США
12. 4800 Дата изготовления, состоящая из четырех цифр: из которых первые две обозначают неделю, а вторые две - год изготовления
13. MAX. LOAD SINGLE 7385 LBS (3350 kg)
AT 116 PSI (800 KPa) COLD
DUAL 6779 LBS (3075 kg)
AT 1 1 6 PSI (800 KPa) COLD
Максимальная нагрузка в фунтах (кгс) при максимальном давлении в шине в фунтах/кв.дюйм (кПа)
14. TWI Указывает место расположения индикаторов износа проектора, выступов на дне канавок протектора. Когда протектор стирается до уровня этих индикаторов, то эксплуатация шины считается небезопасной и ее пора заменить.
15. TREAD: 5 PLIES STEEL
SIDEWALL: 1 PLY STEEL
Применяемые материалы и число слоев в каркасе и брекере
16. 18PR Норма слойности - число слоев каркаса шины, условно обозначающее его прочность и соответствие шины колеса максимально допустимой нагрузке

Норма слойности

17. MADE IN RUSSIA Название страны-изготовителя
18. КАМА-124 Модель шины
19. 295/80R22.5 Обозначение размера шины
20. ГОСТ или ТУ Обозначение нормативного документа, по которому изготавливается шина
21. Обозначение сертификата соответствия ГОСТ Р
22. Знак официального утверждения с номером страны, выдавшей сертификат и соответствующим номером сертификата

Расшифровка индексов нагрузки грузовых шин

Индекс нагрузки

кг

Индекс нагрузки

кг

Индекс нагрузки

кг

50 190 90 600 130 1900
51 195 91 615 131 1950
52 200 92 630 132 2000
53 206 93 650 133 2060
54 212 94 670 134 2120
55 218 95 690 135 2180
56 224 96 710 136 2240
57 230 97 730 137 2300
58 236 98 750 138 2360
59 243 99 775 139 2430
60 250 100 800 140 2500
61 257 101 825 141 2575
62 265 102 850 142 2650
63 272 103 875 143 2725
64 280 104 900 144 2800
65 290 105 925 145 2900
66 300 106 950 146 3000
67 307 107 975 147 3075
68 315 108 1000 148 3150
69 325 109 1030 149 3250
70 335 110 1060 150 3350
71 345 111 1090 151 3450
72 355 112 1120 152 3550
73 365 113 1150 153 3650
74 375 114 1180 154 3750
75 387 115 1215 155 3875
76 400 116 1250 156 4000
77 412 117 1285 157 4125
78 425 118 1320 158 4250
79 437 119 1360 159 4375
80 450 120 1400 160 4500
81 462 121 1450 161 4625
82 475 122 1500 162 4750
83 487 123 1550 163 4875
84 500 124 1600 164 5000
85 515 125 1650 165 5150
86 530 126 1700 166 5300
87 545 127 1750 167 5450
88 560 128 1800 168 5600
89 580 129 1850 169 5800

Расшифровка индексов скорости грузовых шин

Обозначение  Максимально допустимая скорость, км/ч
 E  70
 F  80
 G  90
 J  100
 K  110
 L  120
 M  130
 N  140

Расшифровка норм слойности каркаса

Диапазон нагрузки Норма слойности Диапазон нагрузки Норма слойности
 A  2 G 14
 B  4 H 16
 C  6 J 18
 D  8 L 20
 E  10 M 22
 F  12 N 22

Магазин автозапчастей "Башлидер" предлагает широкий выбор автошин, автокамер, компрессоров, домкратов, других автопринадлежностей и запчастей для автомобилей УРАЛ, КАМАЗ, КРАЗ, ЗИЛ, МАЗ на выгодных условиях для наших партнеров и клиентов. По всем вопросам приобретения качественных запчастей для грузовиков в Уфе обращайтесь по телефону 246-14-10.

www.tdbl.ru

Маркировка грузовых шин | Расшифровка шин автомобиля

Свидетельством маркировки грузовых шин являются слова, цифры и символы, написанные на её боковой поверхности. Каждое число, буква и обозначение несёт определённую информацию. Здесь может отображаться до 25 различных знаков, иконок и описаний. Как читать их и как они могут помочь выбрать шины, наиболее подходящие для ваших нужд?

Все обозначения нормируются стандартами. В РФ это ГОСТ Р 52899-2007, Европа обозначает его литерой Е, вписанная в окружность, США – DOT: маркировка шин автомобиля обязательно включает национальный знак стандарта. Он говорит о том, что, «обувь» автомобиля отвечает современным требованиям безопасности. Отечественный стандарт установил 5-летний гарантийный срок её службы (с даты изготовления).

Классификация автошин

Грузовые подразделяются по нескольким показателям.

  • Назначение: грузовые (без обозначения или С3), лёгкие грузовые или коммерческие (обозначение C2 или LT).
  • Конструкция: диагональная « - » и радиальная R.
  • Герметизация: без камеры (TUBELESS или TL) и с камерой (Tube type или TT). Такая маркировка шин расшифровке поддаётся быстро.
  • Условия использования: дорожные (обычные), зимние, всесезонные и специальные.

Эта классификация закреплена нашим стандартом и соответствует международным нормам.

Самая важная маркировка шин автомобиля для грузоперевозок

Среди двух десятков аббревиатур и пиктограмм на боковине есть основные, по которым идентифицируется изделие. Они расположены рядом.

  1. Размер – 315/72 R22,5. Первое число «315» – это ширина её профиля в мм. 72 – процентное отношение высоты профиля к его ширине. 22,5 – диаметр обода (посадочный) в дюймах. Часто в маркировке грузовых шин встречается и такое обозначение: 12.00 R20 (ширина профиля, за точкой – его высота в процентах от ширины без первого числа – единицы, последние цифры – посадочный диаметр. Все показатели - в дюймах).
  2. Расположение нитей корда, как правило, радиальное – R.
  3. Скоростной индекс.
  4. Индекс нагрузки.
  5. Покрышка или шина без камеры.

Это самые крупные цифры и буквы. Информация охватывается опытным взглядом сразу, поэтому первичная расшифровка шин занимает мгновения.

Индекс нагрузки говорит о том, какой максимальный вес перевозится при штатном внутреннем давлении. Обозначается цифрами, находится в диапазоне от 0 до 279. Показатели в килограммах или тоннах определяются по специальной таблице. Так, индекс 146 – три, 164 – 5, 180 – 8 тонн. Если числа располагаются рядом через косую черту, это показатели для одинарной или двойной ошиновки. Например, шина 10 00 r20 имеет следующие показатели несущей способности: 146/143.

Индекс максимальной скорости в маркировке шин автомобиля присутствует в виде латинской литеры. E – 70, F – 80, G – 90, и J – 100 км/час. При отсутствии индекса скорости по умолчанию принимается максимум 110 км/час.

Дополнительная маркировка шин автомобиля-грузовика

Обязательным при маркировке грузовых шин является название производителя, а также страны, где она сделана. Указывается модель изделия. Дата изготовления: 4 цифры, идущие подряд. Две первые – порядковый номер недели, следующие две – год. Перед единицей измерения PSI (фунт на квадратный дюйм) указано давление, при котором испытано нагруженное колесо на максимальной скорости.

Если имеется направленный протектор, стрелкой указывается направление движения. При зимней маркировке шин расшифровка может быть в нескольких вариантах. Это R+W, Allseasons (дорожная + зимняя, всесезонная), M&S, M+S, MxS (грязь и снег), W (зима), пиктограмма снежинки. Знак TWI или Δ на плечах шины – индикатор износа.

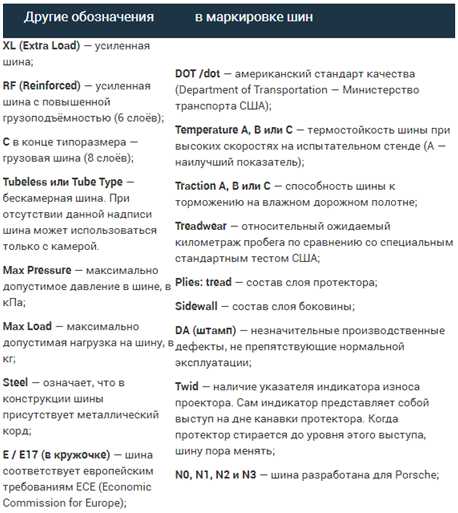

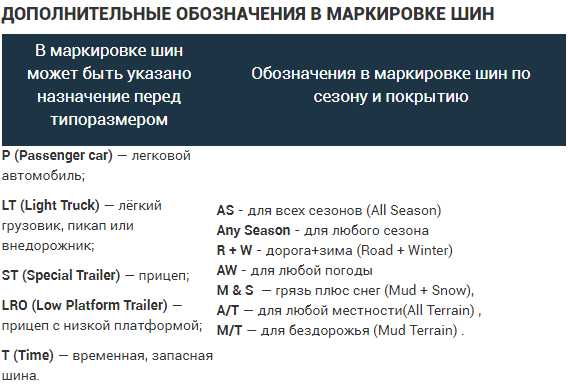

Существует ещё ряд обозначений, которыми производитель указывает на те или иные функции. Такая маркировка шин расшифровке поддаётся легко, с помощью английского языка.

vostokzapad74.ru

Маркировка грузовых шин: расшифровка обозначений характеристик |

Выбор правильных грузовых шин – залог безопасной и беспроблемной эксплуатации автомобиля. Поэтому необходимо знать, как особенности маркировки и обозначения резины. Это поможет разобраться в нюансах и выбрать максимально подходящий комплект колес для текущих условий эксплуатации.


Вся грузовая резина имеет маркировку с указанием обязательных параметров. Для того чтобы понять спецификацию резины следует прочитать буквы на боковине колеса, расположенные по всей окружности. Крупным буквами нанесено название и логотип производителя, марка резины, направление вращения колеса, размерность изделия.

На российском рынке в маркировке автошин часто всего встречаются европейские примеры обозначения размерности. К примеру, типоразмер 286*75*R15 расшифровывается следующим образом:

  • первая цифра обозначает ширину протектора;
  • вторая – отношение высоты рисунка к ширине резины. Примечательно, что этот показатель непостоянный — высота профиля у шин 165*40*R16 или 195*40*R16 будет различной;
  • третья цифра — диаметр посадочного обода в дюймах, т.е. 16;
  • буква R сигнализирует о том, что шина с кордом радиальной конструкции. Более старые экземпляры имеют диагональное плетение корда.

Как правило, колеса для легких машин являются бескамерными. Это означает, что резина попросту надевается на диск. Такие изделия маркируются надписью Tubeless. Однако часто можно встретить более старые модели или покрышку отечественного производства для грузовых автомобилей с символами ТТ (Tube Type). При наличии данной надписи покрышка считается камерной.

Сами камеры также имеют собственные условные обозначения. Их расшифровка весьма проста – первое число обозначает ширину профиля в дюймах, а две цифры в конце – посадочный диаметр. Также могут присутствовать символы, указывающие на область применения камеры:

  • ЛГА — легковая машина или lt;
  • ГА – грузовики и самосвалы;
  • ЛА – легковушки и микроавтобусы.

Следует помнить, что для установки камерных шин требуются специальные диски под камеры. Поэтому следует обратить внимание на их обозначение. Знаки ЛК, ГК или РК расшифровываются как: легковушки с камерой, грузовые с камерой, регулируемая камерная шина. На диски такого производителя можно устанавливать камерную резину.

Иногда грузовые комплекты устанавливают с применением ободной ленты. Она состоит из прочной эластичной резины и надевается под саму покрышку. Это позволяет сильнее защитить боковину от истирания, и повреждения корда о поверхность диска.

Лента имеет собственную маркировку, состоящую из двух цифр. Первое число – показатель ширины ленты, а второй – диаметр обода. Иногда в маркировке ободной ленты для колеса указано два значения – в дюймах и миллиметрах для удобства использования.

Полный список соответствий требованиям грузовой резины описан в ГОСТ 5513-97. Документ регламентирует все нормативы относительно таких шин и требуемые параметры. Все маркировка должна быть с наружной стороны. Высота 1,6 мм – минимальный показатель для протектора шины. При достижении этих показателей комплект подлежит замене. Зимние шины имеют совсем другие нормативы – здесь критической число равняется 2,5 мм остаточной высоты протектора.

Согласно этому документу регламентируется также норма слойности покрышек. Слойность – количество слоев корда, на боковине резине. Для диагональных грузовых шин обозначение начинается с 8-ми слоев, а максимальный показатель – 18. Колеса радиальной конструкции более выносливы и современны.


Совместно с категорией скорости указывается индекс нагрузки шин для внедорожников и грузовиков. Эти две цифры соседствуют с показателем максимального скоростного режима. Чем выше данный показатель, что больше максимально допустимая нагрузка на каждое колесо. Данный параметр рассчитывается при предельно допустимом давлении в шине (кПа). Этот показатель указан на боковине покрышки.

Минимальный индекс для грузовиков составляет 119 для одинарных и 116 для сдвоенных колес. Если на резине нанесены буквы EL или Reinforced, то это обозначает усиленную конструкцию и увеличенное количество слоев Radial. Эта надпись свидетельствует, что грузоподъемность колеса выше на 3 единицы.


Существует два варианта маркировки американских шин. Первая очень напоминает европейскую, только перед типоразмером добавлены буквы, указывающие область применения изделия. Например, Р 195 60* R17 помимо высоты профиля и посадочного диаметра говорит, что покрышка устанавливается на легковые авто (P – passanger), а буквы LT или Т свидетельствуют о грузовом направлении (Light Track, Track).

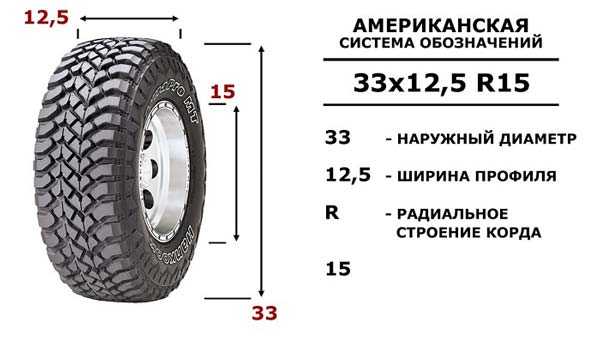

Второй способ маркировки легкогрузовых шин использует другой подход и дюймовую систему. Если на изделии встречаются цифры, к примеру, 30*10*R16, то 30 – внешний диаметр шины в дюймах, 10 – ширина протектора, а 16 диаметр внутреннего обода.

Желтый треугольник указывает на самое тяжелое место резины. Такая метка должна совмещаться с литерой L на самом штампованном диске.

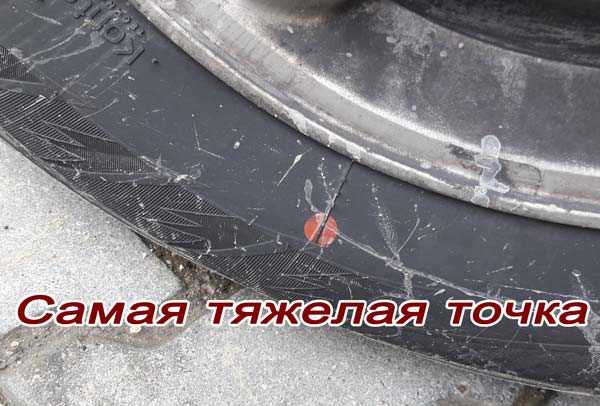

Красная точка отмечает самое жесткое место стенки и совмещается с аналогичной меткой на легкосплавном колесе. Также могут присутствовать цветные полосы или белый штамп с цифрой. Первые помогают разыскать нужный комплект на складе, а второй дает информацию о номере проверяющего на заводе, оценивающего комплект.

Некоторые производители снабжают свою продукцию дополнительными обозначениями. Очень часто встречается дата производства. Выражается она четырьмя цифрами. Первые указывают порядковый номер недели, а две последние – год производства. Дата изготовления со следующими цифрами 1710 – 17-я неделя 10-го года.

Часто можно увидеть надпись Outside. Такая резина обладает асимметричным рисунком протектора, а значок должен быть направлен наружу. Это обеспечит правильное поведение комплекта при любых условиях. Если на боковине шины нет такой надписи, то она может устанавливаться на любые оси любой стороной.

Стандартные комплекты рассчитаны на безопасное движение по обычной поверхности. Если требуются улучшенные показатели проходимости, то следует брать комплект размера M+S. Если эти символы расшифровывать для грузовых автомобилей, то они обозначают Mud+Snow. Такие колеса считаются всесезонными и могут обеспечить хорошие показатели проходимости даже при движении по грязным или заснеженным дорогам.

Маркировка DOT или ECE свидетельствует о соответствии американским или европейским стандартам безопасности. Наличие пиктограммы зонтика, дождя, слов Aqua или Rain говорит о повышенном сопротивлении аквапланированию и улучшенному водоотводу резины.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Лучшие цены и условия на покупку новых авто

Автомобили представлены ведущим салоном РОССИИ

tula-intim.ru

Как правильно выбирать грузовые шины для автомобиля

При покупке шин очень важно сделать правильный выбор с учетом требуемого размера, характеристик и условий эксплуатации. Нанесенная на изделие маркировка помогает определиться с выбором покрышек для конкретного автомобиля. На шине указывается информация о ее размерах, эксплуатационных характеристиках и производителе. Основное внимание при покупке следует уделять типоразмеру резины, который существенно влияет на проходимость автомобиля.

Как правильно выбрать размер автошин

От правильного выбора автошин зависит не только поведение автомобиля на дороге, но и безопасность пассажиров и водителя. Поэтому, приобретая покрышки подходящего размера, можно улучшить управляемость на дороге и продлить срок службы машины и отдельных ее деталей.

Как правило, производитель автомобиля указывает информацию о наиболее подходящем типоразмере резины в документации на машину. На основании тестов изготовитель указывает тот вариант, который обеспечит наилучшую управляемость и оптимальное распределение нагрузки на все детали автомобиля. Поэтому при покупке автошин следует, прежде всего, опираться на руководство по эксплуатации.

Если установить на машину покрышки со слишком большим диаметром, это может привести к тому, что колеса будут задевать колесные арки, что не лучшим образом сказывается на управляемости авто и ведет к повышенному износу резины. При выборе шин с более низким профилем управляемость автомобиля улучшается, водителю становится легче контролировать поведение машины на высоких скоростях и в поворотах. Именно по этой причине низкопрофильные автошины пользуются спросом среди любителей активной и быстрой езды. Однако у такого выбора есть и обратная сторона – резина с низким профилем хуже смягчает нежелательное воздействие на подвеску, что уменьшает срок ее службы. Поэтому если дороги в городе имеют множество ям и выбоин, следует задуматься о приобретении резины с более высоким профилем.

Высокопрофильные покрышки, наоборот, лучше смягчают неровности дорожного покрытия и обеспечивают более комфортное передвижение. К тому же, они продлевают срок службы подвески. Однако управляемость может ухудшиться, а на высоких скоростях есть риск, что колесо соскочит с обода.

Немаловажное значение имеет и ширина. В том случае, когда на машину установлены широкие шины, увеличивается контакт с дорогой, что позволяет сократить тормозной путь и время на разгон. С другой стороны, увеличенная ширина ведет к возрастанию расхода топлива. С такими шинами стоит быть аккуратнее при проезде луж – чем больше площадь контакта с дорогой, тем на меньшей скорости может произойти эффект аквапланирования.

Расшифровка маркировки грузовых шин

Маркировка грузовых шин имеет свои отличительные особенности. На покрышку, предназначенную для грузовых автомобилей, наносятся следующие обозначения:

• типоразмер, включающий такие параметры, как ширина, высота и диаметр;

• индексы нагрузки и скорости;

• максимальная скорость;

• тип конструкции: радиальный или диагональный;

• страна-производитель и дата изготовления;

• марка шины и бренд.

Покрышки радиальной и диагональной конструкции маркируются по-разному. Например, радиальная может иметь маркировку вида 10.00 R20 146/143. В данном случае число 10 означает ширину в дюймах, а .00 указывает на то, что покрышка полнопрофильная. Буква R обозначает не радиус, как ошибочно полагают многие, а радиальный тип конструкции. 20 – это диаметр, выраженный в дюймах. Числа 146 и 143 означают индекс нагрузки для одинарного и для сдвоенных колес.

Диагональные покрышки могут иметь следующее обозначение: 6.5-13/155-13. Если в маркировке присутствует символ « - », это означает диагональный тип конструкции. В данном случае 6.5 – это ширина профиля в дюймах, а 13 – посадочный диаметр. Число 155 означает ширину профиля, выраженную в миллиметрах.

Дополнительно на резину могут быть нанесены и другие обозначения. Если производитель выпускает специальные шины, которые можно устанавливать только с одной стороны, то наносятся обозначения «Left» или «Right». На бескамерных шинах можно увидеть маркировку «TL», а если покрышка используется только с камерой, то ставится обозначение «TT».

Как увеличить срок эксплуатации покрышек

Чтобы продлить срок службы резины, необходимо соблюдать следующие правила эксплуатации:

• избегать слишком больших скоростей;

• стиль езды должен быть плавным, без частых торможений и пробуксовок;

• не стоит оставлять машину на длительное время с вывернутыми колесами, особенно в мороз;

• следить за балансировкой колес и регулировать ее в случае необходимости.

Также стоит соблюдать условия хранения покрышек и не допускать воздействия прямых солнечных лучей и повышенной влажности.

Выбрав подходящие шины в каталоге, необходимо следить за их состоянием и соблюдать несложные правила эксплуатации. В этом случае резина прослужит долго и обеспечит безопасное и комфортное вождение.

rualavto.ru

Маркировка грузовых шин - Часть 2

Продолжение описания грузовых шин.

>>ПРЕДЫДУЩАЯ ЧАСТЬ<<

Радиальные:

10.00R20 146/143

10 - ширина профиля шины (в дюймах).

00- обозначение полнопрофильной шины для грузовых автомобилей.

- радиальная.

20 - монтажный диаметр шины (в дюймах).

146/143 - индекс нагрузки. 146- для одинарного колеса, 143- для сдвоенных (нагрузка на каждое колесо).



Диагональные:

6.15-13/155-13

6.15 - ширина профиля шины в дюймах.

- - диагональная

13 - посадочный диаметр шины в дюймах, а также может обозначаться и в миллиметрах (330).

155 - ширина профиля шины в миллиметрах.

Дополнительные обозначения, применяемые производителями шин

M&S ( Mud + Snow — грязь плюс снег). Это означает, что данные шины специально сконструированы как зимние или всесезонные.

All Season — всесезонная шина, предназначенная для круглогодичного использования.

Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.

Outside и Inside (или Side Facing Out и Side Facing Inwards) — ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.

Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.

Tubeless — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.

Tube Type — шина должна эксплуатироваться с камерой.

MAX PRESSURE — максимально допустимое давление в шине, в кПа.

RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.

www.slontrans.ru

Маркировка грузовых шин

Метрическая система

Пример: 315/80R22.5 156L

  • 315 — ширина профиля, мм
  • 80 — отношение высоты профиля к ширине, %. Если не указан — считается равным 82 %.
  • R — шина имеет каркас радиального типа (если буквы нет — шина диагонального типа). Частая ошибка — R принимают за букву радиуса. Возможные варианты: B — bias belt (диагонально-опоясанная шина. Каркас шины тот же, что и у диагональной шины, но имеется брекер, как у радиальной шины), D или не указан — диагональный тип каркаса.
  • 22.5 — посадочный диаметр шины (соответствует диаметру обода диска), дюйм
  • 156 — индекс нагрузки (на некоторых моделях в дополнение к этому может быть указана нагрузка в кг — Max load)
  • L — индекс скорости (определяется по таблице)

Дюймовая система

Пример: 35×12.50 R 15 LT 113R

  • 35 — внешний диаметр шины, в дюймах
  • 12.50 — ширина шины, в дюймах (обратите внимание, что это ширина именно шины, а не протекторной части. Например, для шины с указанной шириной 10.5 дюймов ширина протекторной части будет равна не 26.5, а 23 см, а протекторная часть 26.5 см будет у шины с указанной шириной 12.5.). Если не указан внешний диаметр, то профиль высчитывается следующим образом: если ширина шины оканчивается на ноль (например 7.00 или 10.50), то высота профиля считается равной 92 %, если ширина шины оканчивается не на ноль (например 7.05 или 10.55), то высота профиля считается равной 82 %
  • R — шина имеет каркас радиального типа
  • 15 — посадочный диаметр шины, в дюймах, то же что в метрической системе
  • LT — функция шины (LT — light trucks, для лёгких грузовиков)
  • 113 — индекс нагрузки
  • R — индекс скорости

Назначение для определённых условий эксплуатации:

  • англ. Winter — зимние шины.
  • англ. Energy – шины с низким сопротивлением качению, отличаются пониженным расходом топлива.
  • англ. Aqua, Rain и т. д. — высокоэффективны на мокрой дороге.
  • англ. M+S (Mud+Snow) — буквально — «грязь+снег» — пригодны для движения по грязи и снегу.(Шины повышенной проходимости)
  • англ. M/T (Mud Terrain) — грязевые ландшафты.
  • англ. A/T (All Terrain) — шины для любого ландшафта (баланс между комфортом и проходимостью).
  • англ. AS (All Season) — всесезонная шина.
  • англ. Any Season — всесезонная шина.
  • англ. R+W (Road + Winter) — всесезонная шина.
  • англ. Rotation — шины с направленным рисунком протектора имеют стрелку на боковине шины, показывающую требуемое направление вращения шины.
  • англ. Outside и Inside (или Side Facing Out и Side Facing Inwards) — асимметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней.
  • англ. Left или Right — означает, что шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа.
  • англ. Steel Radial — радиальная шина с металлическим кордом.
  • англ. Tubeless (TL) — бескамерная шина. Если этой надписи нет, то шина может использоваться только с камерой.
  • англ. Tube Type (TT) — шина должна эксплуатироваться с камерой.
  • англ. MAX PRESSURE — максимально допустимое давление в шине, в кПа.
  • англ. RAIN, WATER, AQUA (или пиктограмма «зонтик») — означает, что эти шины специально спроектированы для дождливой погоды и имеют высокую степень защиты от эффекта аквапланирования.
  • англ. Treadwear 380 — коэффициент износоустойчивости, определяется по отношению к «базовой шине», для которой он равен 100. Показатель износа является теоретической величиной и не может быть напрямую связан с практическим сроком эксплуатации шины, на который значительное влияние оказывают дорожные условия, стиль вождения, соблюдение рекомендаций по давлению, регулировка углов сход-развала автомобиля и ротация колес. Показатель износа представлен в виде числа от 60 до 620 с интервалом в 20 единиц. Чем выше его значение, тем дольше выдерживает протектор при испытаниях по установленной методике.
  • англ. Traction А — коэффициент сцепления, имеет значения А, В, С. Коэффициент А имеет наибольшую величину сцепления в своем классе.
  • англ. Max Load — максимальная нагрузка и далее стоят значения в килограммах и фунтах.
  • англ. PR (Ply Rating) — прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности. Чем прочнее каркас, тем большее давление воздуха выдерживает шина, и, следовательно, имеет большую грузоподъемность. Для легковых автомобилей используют шины с нормой слойности 4PR и иногда 6PR, причем в этом случае последние имеют надпись «Reinforced», то есть «усиленные» (шины повышенной грузоподъемности).
  • англ. Extra Load (XL) — повышенный индекс нагрузки.
  • англ. Reinforced (Reinf или RF) — повышенный индекс нагрузки. На легких грузовиках и микроавтобусах наиболее употребительны именно шины с 6PR и 8PR. О повышенной слойности (то есть прочности) шины может свидетельствовать буква «С» (commercial), которая ставится после обозначения посадочного диаметра (например, 185R14C)
  • англ. TWI — знак расположен на боковине шины и показывает расположение отметок остаточной высоты рисунка протектора в основных канавках. Для стран Европейского Союза и Российской Федерации остаточная высота рисунка протектора изношенной легковой шины должна быть не менее 1,6 мм.
  • англ. ZP — нулевое давление (Zéro Pression), коммерческое обозначение Michelin для шин с усиленными боковинами. ZP : Возможность продолжать движение в случае прокола на расстояние до 80 км при скорости до 80 км/ч. ZP SR : Возможность продолжать движение в случае прокола на расстояние до 30 км при скорости до 80 км/ч.
  • англ. SST — самонесущая шина (Self Supporting Tyres). Такие шины могут нести нагрузку и продолжать движение после прокола.
  • англ. Dunlop MFS (Maximum Flange Shield) — Система максимальной защиты обода борта защищает дорогие колеса от повреждений об бордюры и тротуары — резиновый профиль по окружности покрышки, расположенный на нижней части стенки над фланцем обода, образует буферную зону.
  • англ. Studless — не подлежит ошиповке.
  • англ. Studdable — подлежит ошиповке.

Кроме того, на шинах указываются стандарты качества (буква «Е» в кружочке — европейский стандарт, «DOT» — американский).



Соответствие обозначений камерных шин в дюймах и миллиметрах



Соответствие обозначений шин:

в дюймах

в миллиметрах

7.50R20

220R508

8.25R20

240R508

9.00R20

260R508

10.00R20

280R508

11.00R20

300R508

12.00R20

320R508

14.00-20

370-508



xn----ctbcjij9adq4a4d7af.com.ua
