Маркировка и упаковка гидрораспределителей и гидроцинидров

Маркировка гидрораспределителей и гидроцилиндров

Наличие на рынке восcтановленных продуктов и ремонтных распределителей после длительной эксплуатации, а также продуктов, которые производятся предприятиями, не имеющими никакого отношения к заводу МЗТГ, но предлагаемых на рынке как продукция «МЗТГ», заставляет постоянно работать над совершенствованием системы защиты и идентификации изделий производства Мелитопольского Завода Тракторных Гидроагрегатов.

Мы готовы отвечать за качество своей продукции, но ТОЛЬКО ОРИНИГАЛЬНОЙ и ЗАВОДСКОЙ!

Для того, чтобы Вы смогли отличить оригинальную продукцию МЗТГ от любого другого, на данном этапе мы обращаем Ваше внимание на следующие изменения внешнего вида продукции:

1. С декабря 2006 года вся продукция производимая заводом МЗТГ окрашивается
в синий цвет. *

* Если гидрораспределитель окрашен в любой другой цвет: красный, коричневый, черный — это не заводская продукция а ремонтный или восстановленный  экземпляр сделанный в кустарных условиях.

2. С декабря 2006 года на каждом распределителе типа Р80 (всех модифицаций), а с сентября 2007 года — на каждом распределителе типа Р160 (всех модификаций) и гидроцилиндрах установлена фирменная табличка.

С сентября 2008 года табличка на всех гидрораспределителях и гидроцилиндрах имеет следующий вид:


 На гидроциилиндрах:




 На гидрораспределителях:




3. На всех гидрораспределителях типа Р80 с марта 2007 года устанавливаются фирменные транспортные пробки красного цвета.

4. С апреля 2007 года каждый гидрораспределитель типа Р80, а с сентября 2007 года — каждый распределитель типа Р160 и все гидроцилиндры упаковываются в индивидуальную упаковку.

С сентября 2008 года изменился дизайн упаковки продукции
Разработан единый дизайн для продукции предприятий, входящих в «Гидросила ГРУП».
Коробка, в которой упакован гидрораспределитель Р80 выглядит так: *



* в другие варианты упаковок — оригинальная продукция производства МЗТГ не упаковывается!

Покупая продукцию у Официального Дистрибьютора компании Восток Агро вы получаете только оригинальную — заводскую продукцию с фирменной гарантией и дальнейшим сервисным обслуживанием.

vostok-agro.info

3.4. Назначение и типы направляющих гидрораспределителей

Гидравлическими
направляющими распределителями

называются направляющие гидроаппараты,
предназначенные для изменения направления,
пуска и остановки потока рабочей жидкости
в двух или более гидролиниях в зависимости
от наличия внешнего управляющего
воздействия. Они обеспечивают
реверсирование движения рабочих органов
станка, промышленного робота, манипулятора,
автооператора и других устройств,
имеющих гидравлический привод, а также
останавливать рабочие органы в требуемом
месте и нужном положении и выполнять
другие операции в зависимости от типа
самого распределителя.

Рис.
3.1. Примеры гидрораспределителей с
различными типами

запорно-регулирующих
элементов

В
общем случае присоединительные отверстия
направляющих гидроаппаратов обозначаются
следующим образом:

Р
− входное отверстие подвода основного
потока, т. е. напорная линия;

А
и В
− отверстия присоединения аппарата к
гидравлическим устройствам;

Т
− выходное отверстие отвода основного
потока в бак, т. е. сливная линия;

X
и Y
− входные отверстия управления, т. е.
подвода управляющих потоков;

L
− дренажное отверстие отвода утечек
из гидроаппарата;

М
− отверстие для подключения манометра
к гидроаппарату.

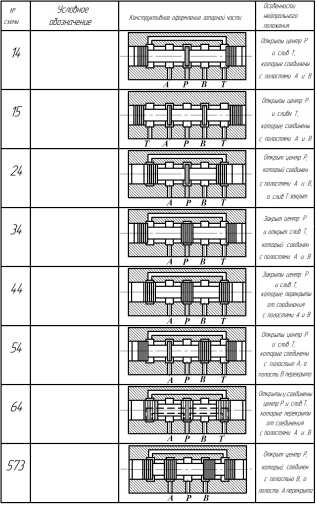

Рис.
3.4. Гидравлические золотниковые
распределители с различными схемами
исполнения

3.6. Условные графические обозначения гидрораспределителей

Рис.3.5.
Примеры обозначения типов распределителей

3.7. Классификация золотниковых гидрораспределителей

3.7.1. Классификация распределителей по числу гидролиний и ходов

По
числу основных подсоединяемых внешних
гидролиний
и
ходов
различаются двух-,
трех-,
четырех- и пятилинейные

или
пятиходовые

исполнения гидрораспределителей.

Рис.
3.6. Условные обозначения двухпозиционных
гидравлических распределителей

Рис.
3.7. Условные обозначения трехпозиционных
гидравлических распределителей

3.7.2. Классификация гидрораспределителей по числу позиций

По
числу позиций
,
т. е. фиксированных рабочих положений
запорного элемента с различными схемами
соединения каналов, различают двух-
и трехпозиционные гидрораспределители

стандартного исполнения, но могут быть
нестандартные четырех-,
пяти-
и более позиционные распределители.

Рис.
3.8. Схемы применения гидрораспределителей

3.7.3. Классификация гидрораспределителей по виду присоединения

По
виду присоединения

различают резьбовое (трубное), стыковое
и модульное исполнения гидрораспределителей.
В распределителях резьбового исполнения
отверстия для подключения внешних линий
выполнены непосредственно в корпусе
аппарата и имеют коническую резьбу. В
распределителях стыкового исполнения
все присоединительные отверстия
выводятся на стыковую плоскость и имеют
канавки под уплотнительные резиновые
кольца, а соединение с гидросистемой
осуществляется через специальные панели
или промежуточные плиты. В распределителях
модульного исполнения имеются сквозные
отверстия для подключения внешних
линий, которые проходят в корпусе
аппарата, и аппараты устанавливаются
один на другой через специальные
уплотнения.

studfiles.net

Золотниковые, секционные, моноблочные…..Все, что нужно знать о гидрораспределителях

Гидрораспределители относятся к группе направляющей аппаратуры и предназначены для изменения направления потока рабочей жидкости путем полного открытия или закрытия рабочего проходного сечения.

В конструкциях современных дорожно-строительных машин нашли свое применение преимущественно гидроаппараты золотникового типа. Они уравновешены от действия статического давления жидкости как в радиальном, так и в осевом направлениях. Технологичность, компактность, возможность регулировки расхода рабочей жидкости значительно расширяют сферу их использования при проектировании гидропривода.

По способу управления гидрораспределители можно разделить на следующие группы

  • с управлением перемещением золотников вручную посредством рычагов, кулис, тяг и др. подобных элементов;
  • с дистанционно-гидравлическим управлением;
  • с использованием электрогидравлических устройств.

С помощью многопозиционных золотниковых распределителей можно поочередно управлять несколькими исполнительными механизмами с возможностью совмещения операций рабочего цикла.

Так же распределители можно разделить по признаку позиционности (двух-, трех-, четырехпозиционные) и признаку линейности (двух-, трех-, четырехлинейные).

На гидравлических схемах гидрораспределители обозначаются в исходной позиции из отдельных элементов и их комбинаций. Рабочую позицию подвижного элемента изображают прямоугольником, число позиций соответствует числу квадратов, как на рисунке представленном ниже.

Где:

1-нейтральна позиция

2, 3-рабочии позиции

Р- линия подвода рабочей жидкости (напор)

Т- линия отвода рабочей жидкости (слив)

А, В- рабочие линии для соединения с другими устройствами

Двухпозиционные гидрораспределители имеют только две фиксированные позиции, трехпозиционные — три, четырехпозиционные — четыре (две рабочие, нейтральная и плавающая).

Для управления рабочими органами машин распределители могут иметь различные схемы соединения каналов:

  • последовательную
  • параллельную
  • индивидуальную.

При последовательной схеме соединения каналов в гидрораспределителе устанавливают промежуточную секцию, которая позволяет совмещать выполнение операций двумя гидромоторами, используя один поток. Расход рабочей жидкости для каждого мотора приблизительно одинаков, что обеспечивает их работу с одинаковой скоростью.

При параллельной схеме напорный канал позволяет соединять с гидронасосом несколько гидромоторов. Расход рабочей жидкости, поступающей в гидрораспределитель, делится между моторами обратно пропорционально их внешним нагрузкам.

При индивидуальной схеме соединения каналов распределитель обеспечивает подвод всего потока жидкости только к одному гидромотору. Подвод к следующему потребителю перекрыт.
Такая схема предназначена для гидросистем с поочередным включением исполнительных механизмов.

По конструктивному исполнения корпуса гидроаспределители делятся на:

  • секционные
  • моноблочные

Секционное исполнение подразумевает расположение золотников в отдельных рабочих секциях, соединенных в один блок с напорной и сливной секциями. Рабочие и напорно-сливные секции могут быть снабжены предохранительными гидроклапанами.

В случае моноблочного исполнения корпуса все золотники, предохранительные, обратные и подпиточные клапаны монтируются в одном корпусе.

По перекрытию канала золотником в его исходном положении можно ввести следующее деление:


    — с положительным перекрытием

    — с отрицательным перекрытием

    — с нулевым

Так же необходимо отметить такие понятия как регулировочная и гидравлическая характеристики.

Регулировочная характеристика определяет зависимость расхода рабочей жидкости от перемещения золотника.

Гидравлическая характеристика определяет величину потерь давления при прохождении жидкости через гидрораспределитель в зависимости от расхода при различных позициях золотника.

В качестве примера рассмотрим условное обозначение гидрораспределителя типа РС:

Пример:

РС 25.16-20-02.1-10.4-07-30-гидрораспределитель с условным проходом 25 мм и номинальным давлением 16 МПа, состоящий из напорной секции 20, двух рабочих секций 01, одной промежуточной секции 10.4, одной рабочей секции 07 и сливной секции 30.

Пример маркировки распределителя завода изготовителя машины:

ГР-520 —(ЗАО «ТВЕРСКОЙ ЭКСКАВАТОР») для ЭО-3323А, ЕК/ЕТ-12,14,16,18

Принцип компоновки гидрораспределителей из унифицированных деталей обеспечивает большое число комбинаций с различными сочетаниями секций, что определяет их широкое применение в гидрокинематических схемах машин.

Моноблочные гидрораспределители с механическим и гидравлическим управлением предназначены для работы при температуре окружающей среды от −60 до +50 градусов, температуре рабочей жидкости от −50 до +75 градусов Цельсия при вязкости 6-3500 мм квадратных в секунду.

Гидрораспределители конструктивно состоят из литого корпуса с монтированными в нем золотниками и клапанами. Различаются условным проходом, числом золотников и способом управления.

К корпусу моноблочного распределителя прикрепляют следующие гидроклапаны:


    — обратные, выполняющие роль подпиточных, с помощью которых обеспечивается неразрывность потока и исключают возникновение кавитации;
    — вторичные, для предохранения гидроцилиндров от чрезмерных, в том числе реактивных нагрузок;
    — вторичные, для предохранения гидромоторов при включении и торможении при резком увеличении давления.

Корпуса гидрораспределителей, как правило, отливают из высокопрочного чугуна ферритовой структуры со сфероидальным графитом.

Приведем несколько маркировок моноблочных гидрораспределителей:

— с механическим управлением

4224.24.00.0000 и 4224.25.00.000 — производились Ковровским Экскаваторным Заводом для ЭО-4121, 4124, 4224

Р-80-3/1-222, Р-80-3/2-444 и др. (Старое обозначение: Р75…) применяются для управления коммунальным, экскаваторным, погрузочным, сельскохозяйственным оборудованием смонтированном на базе колесных и гусеничных тракторов МТЗ, ЮМЗ, ЛТЗ, ЧЕТРА.

— с гидравлическим управлением

ГГ-420-, ГГ-432-(ПО «Андижангидромаш»)

4225.24.00.00.000 (Ковровский экскаваторный завод) для ЭО-4225А

5122.06.09.000 (Воронежский экскаваторный завод) для ЭО-5124,5126,5221,5225

10.1700.000 (Красный экскаватор (АТЕК)) для ЭО-4321, АТЕК-881

Рассмотрим более подробно структуру обозначения моноблочных гидрораспределителей с ручным управлением типа Р80:

Коды эксплуатационного назначения:

1-для автономного использования в гидросистемах общего назначения

2 и 3-для работы только в паре, причем роль управлением включения гидрораспределителя Р80-3/3 выполняет Р-80-3/2.

Типы золотников : «1», «2», «3», «4», «5»

Позиции золотников: нейтральное, подъем, опускание, плавающее.

Положение крышки:

М-рычагами в сторону семи присоединительных отверстий

Н-рычагами в сторону четырех крепежных отверстий

Установка и эксплуатация.

Гидрораспределители размещают на машинах в любом пространственном положении, предпочтительнее в горизонтальном. Поверхность для установки распределителей должна быть механически обработанной, исключающей перекос корпуса при затяжке крепежных болтов.

Для уплотнения стыков присоединительной арматуры с корпусом гидрораспределителя используются резиновые кольца круглого сечения.

Особое внимание следует уделять возможности свободного доступа к гидроклапанам с целью их регулировки во время эксплуатации распределителя.

Рабочие жидкости рекомендуется применять на нефтяной основе в интервале температур от − 50 до + 75 градусов Цельсия, причем жидкости должны быть совместимы с применяемыми уплотнениями.

Высокая степень очистки рабочей жидкости является непременным условием надежной работы любой гидроаппаратуры, гидрораспределители не исключение. Тонкость фильтрации рабочей жидкости не должна превышать 40мкм.

www.tradicia-k.ru

Применяемость гидрораспределителей

Расширенная таблица применяемости гидрораспределителей производства ОАО «Мелитопольский завод тракторных агрегатов»

Распределители гидравлические типа Р80

Обозначение

Применяемость

Завод изготовитель машины

Р80-3/1-222

(Р80-3/1-222Г)

ЮМЗ-6АМ, ЮМЗ-6АЛ, ЮМЗ-6КМ, ЮМЗ-6КЛ, ЮМЗ-650, ЮМЗ-652, ЮМЗ-6АКЛ, ЮМЗ-6АКМ, ЮМЗ 8080-8280, ЮМЗ 8070-8270



ГППО «Южный машиностроительный завод им. А.М. Макарова»

Т-150 и мод., Т-150К и мод., Т-151К, ХТЗ-150 и мод., ХТЗ-150К и мод.,  ХТЗ-151К и мод., ХТЗ-153Б, ХТЗ-180, ХТЗ-181, ХТЗ-183, ХТЗ-17021, ХТЗ-17221, ХТЗ-17321, ХТЗ-16331, ХТЗ-150КД-09, Т-150Д-09, Т-156Б-09, Т-150КБ, Т-150К-27(ЛТ-157), ХТЗ-121иМ



ОАО «Харьковский тракторный завод им. С. Орджоникидзе»

К-701М, К-701МБ,К-710

ЗАО «Петербургский тракторный завод»

Т250



ОАО «Алтайский трактор»

ЛП-30Б, ЛТ-157, МТХ-80Х, МТЗ-ХА, ЛП-18А, Т-4А, Т-4АП-2, ТТ-4М-01, ТТ-4М-01, ЭО-2621А, ТЗК-30А-2, ЛП-30Б, ПГХ-0,5, ОКП-6, ПЭА-1,0, ТБ-1, ЛД-30, ЛТ-157, ПГ-0,2А, ДМ-15, ПЭ-0,8Б, ВМ-4А





МТЗ-80 и мод., МТЗ-82 и мод. МТЗ-800,-820, МТЗ-80.1, -82.1, МТЗ-890, -892, -900,-920, МТЗ-922,-923,-950,-952,-1021,-1025, МТЗ-80Х, МТЗ-80ХА



ПО «Минский тракторный завод»

ДТ-75, ДТ-75Н, ДТ-75НТ, ДТ-75Д, ДТ-75ДТ, ВТ-100, ВТ-100Н, ВТ-100Д, ВТ-100ДС, ВТ-100Т, ВТ-130, ВТ-150Д, ДТ-175Т, ДТ-75М-Х, ДТ-75М, ДТ-75М-Р, ДТ-75НБ, ДТ-175С, ДТ-175М, ДТ-75Н-Р, ДТ-75Н-Х, ДТ-75МЛ, ДТ-75МЛ-Х, ДТ-175М, ДТ-75МЛ-Р, ДТ-75Т, ДТ-75Т-Х, ДТ-75Д-Р, ДТ-75Т-Р, ДТ-75НМ, ДТ-75НМ-Х, ДТ-75НМ-Р



ОАО «Волгоградский тракторный завод»

ЛТЗ-55, ЛТЗ-55А, ЛТ-72А, ЛТЗ-55АН, ЛТЗ-60АВ, Т-40, Т-50, Т-60, ЛТЗ-145, ЛТЗ-60АБ, ЛТЗ-155, Т-40М-С1,С2,Т-40АМ-С1,С2, Т-40АНМ-С1



ОАО «Липецкий тракторостроительный завод»

ДТ-75МЛ и мод., ДТ-75Т и мод.



АО «Павлодартрактор»

Т-70С, Т-70В, Т-90С, Т-70СМ



ОАО «Кишиневский тракторный завод»

ТДТ-55А и мод., ЛХТ-55 и мод., ЛХТ-100 и мод., ТЛТ-100 и мод.



ОАО «Онежский тракторный завод»

Т-28 и мод., Т-28Х4-М, Т-28Х4М-С, Т-28Х4М-С1, Т-28Х4М-С1-01, Т-28Х4-МА, Т-28Х4-МА-С, Т-28Х4-МА-С1



ПО «Ташкентский тракторный завод»

Р80-3/1-222

(Р80-3/1-222Г)

Т-90П



АО «Павлодартрактор»

Р80-3/1-221

(Р80-3/1-221Г)

Т-4А.01, Т-4АП2, Т-402.01, ТТ-4М (-4, -07,-17)и мод., Т-4А, Т-4-02, Т-4-04, Т-4-06, Т-4-08



ОАО «Алтайский трактор»

Р80-3/1-444

ЭО-2621А, ЭО-2101, ЗО-2301

ОАО «Липецкий тракторостроительный завод»

ДЭТ250М2

Р80-3/2-222Г

Р80-3/3-222Г

ХТЗ-120, ХТЗ-120М, ХТЗ-121, ХТЗ-121М, ХТЗ-16131, ХТЗ-16331



ОАО «Харьковский тракторный завод им. С. Орджоникидзе»

Р80-3/2-444

Р80-3/3-444

ОКП-6, ПЭА-1,0, ПЭА-1А, ТБ-1, ЛД-30, Т-150К-27(ЛТ-157), ПГ-0,2А, ДМ-15, ПЭ-Ф-1А, ПЭ-0,8Б, ВМ-4А

ОАО «Коломыясельмаш», ОАО «Харьковский тракторный завод им. С. Орджоникидзе»

Р80-3/4-222

(Р80-3/4-222Г)



МТЗ-570(МТЗ-50), МТЗ-572(МТЗ-52), МТЗ-80 и мод., МТЗ-82 и мод., МТЗ-100, МТЗ-102, МТЗ-1221, МТЗ-1522



ПО «Минский тракторный завод»

ЮМЗ-6АМ, ЮМЗ-6АЛ, ЮМЗ-6КМ, ЮМЗ-6КЛ, ЮМЗ-650, ЮМЗ-652, ЮМЗ-6АКЛ, ЮМЗ-6АКМ, ЮМЗ 8080-8280, ЮМЗ 8070-8270

ГППО «Южный машиностроительный завод им. А.М. Макарова»

Р80-3/1-22

Т-16МГ, Т-16МГМЧ, Т25А, Т25А3

ОАО «Харьковский завод тракторных самоходных шасси»

ХТЗ-2511, ХТЗ-3510

ОАО «Харьковский тракторный завод им. С. Орджоникидзе»

Р80-3/1-22



Т-25 и мод., Т-30 и мод., ВТЗ-2048 и мод.,  ВТЗ-2032 и мод., Т- 45 и мод., ВТЗ-30СШ



ОАО «Владимирский тракторный завод»

Р80-3/1-44

Коммунальные машины



Р80-3/2-44

ПЭА-1,0, ПЭА-1А



ОАО «Коломыясельмаш»





Распределители гидравлические типа Р160

Обозначение

Применяемость

Завод изготовитель машины

Р160-3/1-111

Т-130 и мод., Т-170 и мод.

ОАО «Челябинский тракторный завод»



ТБ-1, ТБ-1М и мод.

ОАО «Онежский тракторный завод»

Р160-3/1-111 (444)

ПЭА-1,0, ПЭА-1А



ОАО «Коломыясельмаш»



ТБ-1, ЛТ-154А, ЛП-18А, ВМ-4А





Р160-3/1-222

К-700А, К-701, К-701М, К-701МБ

ЗАО «Петербургский тракторный завод»



ТБ-1, ЛТ-154А, ЛП-18А, ВМ-4А





Р160-3/1-111-10

К-703, К-702М

ЗАО «Петербургский тракторный завод»



Т-156А, Т-156Б, Т-156Б-09, Т-156К

ОАО «Харьковский тракторный завод им. С. Орджоникидзе»





Гидрораспределитель МР100

Обозначение

Применяемость

Завод изготовитель машины

МР100.03.000

МР100.03.000-01

(13.1709.000-06)

Борекс-2101, 3106, 2102, 2101-М, 2106, 2106-М, 2106-К, 2103, 2201, 2202, 2203, 2206, 2301, 2302, 2271, 1261, ТТЗ-80

ОАО Борекс, г. Бородянка

ЭО-2621В-3, ЭО-2628, ТО-49

Завод «Амкадор Ударник»

г.Минск

ЭО-2626, ЭО-2626А, ЭО-2627, ЭО-2627А, ЭО-2621В-3

Саранский экскаваторный завод «Сарекс», г. Саранск

ЭО-2621

Агрегатный завод, г. Смаргонь

ЭО-2621В-2

Завод транспортного машиностроения, г. Омск

ЭО-2626, ЭО-2626А, ЭО-2627, ЭО-2627А, ЭО-2621В-3

Елабужкий автомобильный завод, г. Елабуга

ЭО-2626А, ЭО-2203

ПО «Интер-Дон», г. Ростов-на-Дону

ОАО «Донецкий эксковатор»,
г. Ростов-на-Дону





Гидрораспределитель типа Р12.3

Обозначение

Применяемость

Завод изготовитель машины

Р12.3.8Д

КО-413

ОАО «Атеко»

ДЗ-143, ДЗ-180, ДЗ-122А

Крюковский вагоностроительный завод, ПО Брянск Автогрейдер

Р12.3.10Д

КО-426-01

ОАО «Атеко»

Р12.3.4

АВП-17

ОАО «Гидромаш»

Бурильная установка

Прессовое оборудование

ОАО «Киевреммех завод»

АОЗТ «Донвторресурсы»

Р12.3.3

Р12.3.2

Автовоз

ОАО «АвтоЗАЗ»

Р12.3.1

КрАЗ 65032

ХК «АвтоКрАЗ»

Прессовое оборудование

ОАО «Киевреммех завод»

НПВ 3008

АОЗТ «Донвторресурсы»





Распределители электрогидравлические типа МРЭ50

Обозначение

Применяемость

Завод изготовитель машины

2МРЭ50-00

Дон-1500А, Вектор, Дон-680



ОАО «Ростсельмаш»

3МРЭ50-02

Дон-1500Б, Дон-680,



ОАО «Ростсельмаш»

КЗС950*, КЗС954*



Красноярский КЗ, Лозовской КЗ

4МРЭ50-29

Дон-1500Б, Дон-1500А



ОАО «Ростсельмаш»

КЗС950*, КЗС-954*



Красноярский КЗ, Лозовской КЗ

5МРЭ50-44

Дон-1500Б, Вектор, Дон-1500А



ОАО «Ростсельмаш»

КЗС950*, КЗС954*



Красноярский КЗ, Лозовской КЗ

Распределители гидравлические типа Р160

Обозначение

Применяемость

Завод изготовитель машины

Р160-3/1-111

Т-130 и мод., Т-170 и мод.

ОАО «Челябинский тракторный завод»



ТБ-1, ТБ-1М и мод.

ОАО «Онежский тракторный завод»

Р160-3/1-111 (444)

ПЭА-1,0, ПЭА-1А



ОАО «Коломыясельмаш»



ТБ-1, ЛТ-154А, ЛП-18А, ВМ-4А





Р160-3/1-222

К-700А, К-701, К-701М, К-701МБ

ЗАО «Петербургский тракторный завод»



ТБ-1, ЛТ-154А, ЛП-18А, ВМ-4А





Р160-3/1-111-10

К-703, К-702М

ЗАО «Петербургский тракторный завод»



Т-156А, Т-156Б, Т-156Б-09, Т-156К

ОАО «Харьковский тракторный завод им. С. Орджоникидзе»

Гидрораспределитель МР100

Обозначение

Применяемость

Завод изготовитель машины

МР100.03.000

МР100.03.000-01

(13.1709.000-06)

Борекс-2101, 3106, 2102, 2101-М, 2106, 2106-М, 2106-К, 2103, 2201, 2202, 2203, 2206, 2301, 2302, 2271, 1261, ТТЗ-80

ОАО Борекс, г. Бородянка

ЭО-2621В-3, ЭО-2628, ТО-49

Завод «Амкадор Ударник»

г.Минск

ЭО-2626, ЭО-2626А, ЭО-2627, ЭО-2627А, ЭО-2621В-3

Саранский экскаваторный завод «Сарекс», г. Саранск

ЭО-2621

Агрегатный завод, г. Смаргонь

ЭО-2621В-2

Завод транспортного машиностроения, г. Омск

ЭО-2626, ЭО-2626А, ЭО-2627, ЭО-2627А, ЭО-2621В-3

Елабужкий автомобильный завод, г. Елабуга

ЭО-2626А, ЭО-2203

ПО «Интер-Дон», г. Ростов-на-Дону

ОАО «Донецкий эксковатор»,
г. Ростов-на-Дону

Гидрораспределитель типа Р12.3

Обозначение

Применяемость

Завод изготовитель машины

Р12.3.8Д

КО-413

ОАО «Атеко»

ДЗ-143, ДЗ-180, ДЗ-122А

Крюковский вагоностроительный завод, ПО Брянск Автогрейдер

Р12.3.10Д

КО-426-01

ОАО «Атеко»

Р12.3.4

АВП-17

ОАО «Гидромаш»

Бурильная установка

Прессовое оборудование

ОАО «Киевреммех завод»

АОЗТ «Донвторресурсы»

Р12.3.3

Р12.3.2

Автовоз

ОАО «АвтоЗАЗ»

Р12.3.1

КрАЗ 65032

ХК «АвтоКрАЗ»

Прессовое оборудование

ОАО «Киевреммех завод»

НПВ 3008

АОЗТ «Донвторресурсы»

Распределители электрогидравлические типа МРЭ50

Обозначение

Применяемость

Завод изготовитель машины

2МРЭ50-00

Дон-1500А, Вектор, Дон-680



ОАО «Ростсельмаш»

3МРЭ50-02

Дон-1500Б, Дон-680,



ОАО «Ростсельмаш»

КЗС950*, КЗС954*



Красноярский КЗ, Лозовской КЗ

4МРЭ50-29

Дон-1500Б, Дон-1500А



ОАО «Ростсельмаш»

КЗС950*, КЗС-954*



Красноярский КЗ, Лозовской КЗ

5МРЭ50-44

Дон-1500Б, Вектор, Дон-1500А



ОАО «Ростсельмаш»

КЗС950*, КЗС954*



Красноярский КЗ, Лозовской КЗ

Распределитель ГУР 50-3406015А

Обозначение

Применяемость

Завод изготовитель машины

Распределитель ГУР 50-3406015А

МТЗ-80 и мод., МТЗ-82 и мод. МТЗ-570(МТЗ-50), МТЗ-572 (МТЗ-52)

ПО «Минский тракторный завод»

ЮМЗ-6АМ, ЮМЗ-6АЛ, ЮМЗ-6КМ, ЮМЗ-6КЛ

ГППО «Южный машиностроительный завод им. А.М. Макарова»

Т-28Х и мод., МТЗ-80Х

ПО «Ташкентский тракторный завод»











remagr.ru

Гидрораспределитель Википедия

Гидравлический распределитель (гидрораспределитель) — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).

Рис. 1. Условное графическое обозначение трёхпозиционного четырехлинейного гидрораспределителя с ручным управлением

Назначение гидрораспределителей

Гидрораспределитель управляет движением выходного звена гидродвигателя путём перенаправления потоков рабочей жидкости.

На рисунке 2 показана простейшая гидросхема. В показанном положении распределителя (Р) жидкость от насоса (Н) к гидроцилиндру (Ц) не поступает, и идёт на слив в гидробак (Б) через предохранительный клапан (КП). Если оператор перемещает ручку гидрораспределителя таким образом, что запорно-регулирующий элемент смещается в положение 1, то рабочая жидкость поступает в поршневую полость гидроцилиндра и поршень движется вправо, а жидкость из штоковой полости гидроцилиндра идёт на слив (направления движения рабочей жидкости через распределитель указаны стрелками). Если оператор возвращает ручку гидрораспределителя в исходное положение, то поршень гидроцилиндра останавливается, и рабочая жидкость опять идёт на слив в бак. Чтобы поршень гидроцилиндра начал движение влево, оператору необходимо переместить ручку распределителя таким образом, чтобы запорно-регулирующий элемент сместился в положение 2.

Классификация распределителей

Гидрораспределители разделяют по типу запорно-регулирующих элементов на золотниковые, крановые, клапанные, струйные и распределители типа «сопло-заслонка».

Золотниковые распределители получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе. Они применяются при весьма высоких значениях давления (до 32 МПа) и значительно бо́льших расходах, чем крановые распределители.

Крановые распределители в гидроприводе нашли самое широкое применение. Конструктивно их запорный элемент выполнен в виде цилиндрической, конической, шаровой пробки или в виде плоского поворотного крана.

Клапанные распределители. Главным недостатком наиболее распространённых золотниковых распределителей являются утечки, которые не позволяют удерживать гидродвигатель под нагрузкой в неподвижном состоянии, а также невозможность работы при высоких давлениях (свыше 32 МПа). В таких случаях для позиционного переключения предпочтительны клапанные распределители, имеющие увеличенные по сравнению с золотниками размеры и массу, но позволяющие герметически перекрывать гидролинии.
Клапанные распределители применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент распределителя выполняют, как правило, в виде конического или шарового клапана.

В гидрораспределителе типа «сопло-заслонка» используется принцип построения гидравлических делителей давления.

Крановый гидрораспределитель

К достоинствам струйных распределителей относится низкая чувствительность к загрязнению рабочей жидкости [1], которая обусловлена отсутствием подвижных частей в таких распределителях.

Литература

1. Гидравлика, гидромашины и гидроприводы: Учебник для машиностроительных вузов/ Т.М. Башта, С.С. Руднев, Б.Б. Некрасов и др. – 2-е изд., перераб. – М.: Машиностроение, 1982.

2. Гейер В.Г., Дулин В.С., Заря А.Н. Гидравлика и гидропривод: Учеб для вузов. – 3-е изд., перераб. и доп. – М.: Недра, 1991.

3. Лепешкин А.В., Михайлин А. А., Шейпак А.А. Гидравлика и гидропневмопривод: Учебник, ч.2. Гидравлические машины и гидропневмопривод. / под ред. А. А. Шейпака. — М.: МГИУ, 2003. — 352 с.

Ссылки

1. Гидрораспределители (лекция)

2. Гидрораспределитель (учебный видеофильм)

См. также

Примечания

  1. ↑ источник литературы 3, стр. 190

wikiredia.ru

Гидрораспределители (часть 2)

   Условное графическое обозначение распределителей устанавли­вает ГОСТ 2.871-68. В условном обозначении указываются следующие элементы: позиции запорного элемента; внешние линии связи, подводимые к распределителю; проходы (каналы) и элементы управле­ния. Распределители изображают в виде прямоугольника, состоящего из набора квадратов, число которых равно числу рабочих позиций. Каждый из квадратов изображает одну из рабочих позиций. Внутри квадрата указывается состояние линий, подключенных к распреде­лителю. Проходы (каналы) изображают линиями со стрелками, показывающими направления потоков рабочей среды в каждой позиции, места соединений проходов выделяют точками; закрытый проход изоб­ражают тупиковой линией с поперечной черточкой. Распределители в принципиальных гидросхемах изображают в исходной позиции. Все гидролинии, подключенные к распределителю, указывают только в исходной позиции. Виды управления распределителями указывают соответствующими знаками, примыкающими к торцам распределителя (рис.3.2). Вспомогательные распределители, управляющие основны­ми в двухступенчатых распределителях, выполняют в меньших размерах.

   Правило чтения условного графического обозначения распре­делителя: чтобы представить принцип работы распределителя в рабо­чей позиции, необходимо мысленно в условном обозначении на схеме передвинуть соответствующий квадрат обозначения на место квадрата исходной позиции, оставляя линии связи в прежнем положении. Тогда истинные направления потока рабочей жидкости укажут проходы рабочей позиции. Для удобства чтения гидросхем рекомендуется строить обозначение распределителя так, чтобы мысленное перемещение квадратов совпало по направлению с физическим дви­жением золотника распределителя.

   Условные графические обозначения едины для золотниковых, крановых и клапанных распределителей, т.е. они не отражают конструкцию запорных элементов.

   Кроме графических обозначений распределителей, установлены также сокращенные цифровые обозначения в виде дроби; в числителе указывают число внешних линий распределителя, в знаменателе —  число  фиксированных рабочих позиций. Например, четырехлинейный трехпозиционный распределитель обозначают дробью 4/3.

   Запорные элементы (золотник, кран, клапан) в направляющих распределителях всегда занимают крайние позиции по принципу «открыто/закрыто». Поэтому направляющие распределители практически не регулирует значение давления или расхода рабочей жидкости (РЖ), проходящей через его рабочие щели, кроме внесения потерь давления. Значения потерь давления обычно приводятся в паспор­тах гидрораспределителей.

   Одним из основных параметров гидрораспределителей является условный диаметр dу , выбираемый по допустимой скорости течения РЖ, которая при полном открывании щелей не должна превышать 6-8 м/с.

   Наиболее широко в машиностроении используют золотниковые распределители с цилиндрическими затворами. Положительной осо­бенностью цилиндрических затворов является то, что они легко поддаются полному уравновешиванию от радиальных и осевых сил. При уравновешенном затворе не требуется больших сил для управления распределителем. Это обстоятельство имеет существенное значение при использовании их в автоматизированных системах.

Недостатками распределителей с цилиндрическими затворами является то, что в процессе их эксплуатации за счет износа плунжерных элементов происходит увеличение утечек, уменьшение объемного КПД, а также сложность изготовления высокоточных кана­лов под затворы малых диаметральных размеров. Кроме того, ука­занные распределители чувствительны к наличию в рабочей жидкости твердых загрязнителей и к температурному состоянию своих элементов. Их внезапные отказы могут наступать в случаях скопления загрязнителей в зазорах плунжерных пар или за счет температурного или иного нарушения величины зазора.

   В гидроприводах станков наиболее широко используются золот­никовые гидрораспределители типов ПГ, В, Р. По своей конструкции они принципиально не отличаются друг от друга.

   Рассмотрим принцип работы и устройство некоторых из них.

for-engineer.info
