Уплотнительные резиновые манжеты для гидроцилиндров, воротниковые герметизирующие манжеты, сальники

Манжеты гидравлические

Все производимые нами гидравлические манжеты соответствуют ГОСТ РФ.

ГОСТ 14896-84:

Манжеты для гидравлических устройств.

ГОСТ 6969:

Манжеты для гидравлических устройств. Манжета резиновая по ГОСТ 14896-84 применяется при уплотнении зазоров между цилиндром и штоком (поршнем, плунжером) в гидравлических системах. Назначение манжеты для гидроцилиндров – предотвратить повышенный расход рабочей среды (минерального масла или гидрожидкости), а также не допустить попадания загрязнений внутрь цилиндра. Манжета воротниковая рассчитана для работы в устройствах с параметрами:
– скорость перемещения поршня – до 0,5 м/с.;
– ход штока – до 10м.;
– частота – до 0,5 Гц.

Манжеты уплотнительные изготавливаются из резины 4 или 6 групп. Благодаря этому манжеты гидравлические сохраняют работоспособность при температуре от -60^оС до +150^оС и давлении от 0,1 до 50 МПа.

Манжета резиновая производства ООО «Техмаш» рассчитана на длительный срок службы при соблюдении условий эксплуатации и величины шероховатости рабочих поверхностей. Чтобы манжеты уплотнительные обеспечивали надежную герметизацию гидросистем, подвижные детали необходимо регулярно проверять на предмет наличия задиров или царапин. При обнаружении дефектов, способных повредить манжеты гидравлические следует произвести обработку поверхности до получении шероховатости, соответствующей требованиям стандартов (для штоков – 0,2 мкм, для цилиндра – 0,32 мкм). В противном случае манжета резиновая будет ускоренно изнашиваться, приводя к необходимости ремонта и замены детали с остановкой оборудования.

Также необходимо следить, чтобы шток цилиндра, на котором установлена манжета воротниковая, был чистым. При появлении стойких загрязнений их необходимо как можно быстрее удалить, чтобы манжета резиновая должным образом продолжала обеспечивать герметичность системы. В противном случае в месте воздействия твердого загрязнения будет образовываться выработка, из-за которой манжета воротниковая быстро выйдет из строя, начнет пропускать рабочую жидкость наружу, и пыль внутрь системы, что приведет к ускоренному износу оборудования.

Если вам нужны действительно надежные манжеты гидравлические, обращайтесь в ООО «Техмаш». Каждая манжета герметизирующая изготавливается при строгом соблюдении требований стандартов и технологической дисциплины. Манжеты уплотнительные производятся на современном оборудовании из высококачественного сырья, что позволяет исключить брак и несоответствие заявленным параметрам.

Основные размеры гидравлических манжет

Типоразмер	Типоразмер	Типоразмер	Типоразмер	Типоразмер	Типоразмер
2-10х5	3-20х10	1-27х18	1-37х27	1-46х36	1-56х46
1-12х4	2-20х12	2-28х16	2-38х22	3-46х36	3-56х36
3-12х4	1-20х12	1-28х18	3-38х22	3-47х32	2-58х38
2-12х5	3-20х12	3-28х16	1-38х28	2-48х28	3-58х40
3-12х6	2-22х10	2-30х14	2-38х28	3-48х28	2-58х40
1-13х5	2-22х10	2-30х15	2-38х30	3-48х36	2-60х30
3-13х5	2-22х13	3-30х18	3-40х20	2-50х25	3-60х40
1-14х6	1-22х13	2-30х18	2-40х20	1-48х38	2-60х40
3-14х6	1-22х14	2-30х20	3-40х24	3-50х30	2-60х48
2-14х6	3-22х14	1-30х20	3-40х26	2-50х30	1-60х50
2-14х8	2-22х14	1-30х22	2-40х25	3-50х35	2-62х42
1-14х8	1-23х12	2-31х19	1-40х28	1-50х36	3-63х43
3-14х8	3-24х12	2-32х16	3-40х28	1-50х40	2-63х46
2-14х10	2-24х12	3-32х16	2-40х28	2-50х40	2-63х48
1-15х10	2-24х16	3-32х20	2-40х30	2-50х42	1-63х48
2-16х8	2-24х17	2-32х20	1-40х30	3-52х30	2-64х41
1-16х8	2-25х10	1-32х22	3-40х30	2-52х32	2-65х45
3-16х8	1-25х17	2-32х22	1-40х32	3-52х32	3-65х45
2-16х12	2-25х13	2-33х20	2-42х22	2-52х40	2-65х50
2-17х9	3-25х13	2-34х24	3-42х25	2-52х42	2-65х55
2-17х12	2-25х15	2-35х16	2-42х32	1-54х40	2-66х55
1-18х10	1-25х15	2-35х19	1-42х32	2-54х40	2-68х48
3-18х10	3-25х15	2-35х20	3-45х25	2-55х25	2-70х45
2-18х10	1-25х18	1-35х25	2-45х25	3-55х40	2-70х50
1-18х12	2-25,5х7,5	2-35х25	1-45х30	2-55х35	3-70х50
2-19х10	2-26х13	2-36х20	3-45х30	1-55х40	1-70х55
2-20х8	1-26х16	3-36х25	2-45х35	1-55х45	2-70х55
3-20х8	2-26-18	1-36х26	1-45х35	2-55х45	2-70х60
1-71х56	3-90х60	1-120х100	2-160х140	3-250х210	2-345х315
2-72х52	3-90х65	2-125х95	1-160х140	2-250х210	2-360х320
2-73х57	2-90х65	3-125х95	1-165х140	2-250х230	1-360х335
2-75х45	3-90х70	2-125х100	3-170х140	1-250х230	2-360х335
3-75х50	2-90х70	3-125х100	2-170х140	2-256-214	1-360х340
2-75х50	2-90х68	1-125х105	2-170х150	2-256х217	1-365х335
2-75х55	1-90х75	2-125х105	1-175х150	2-260х220	1-370х330
1-75х60	2-90х78	1-125х110	3-180х150	3-260х220	1-380х340
2-75х60	2-95х65	2-125х110	2-180х150	2-264х236	1-385х360
1-75х65	3-95х70	2-127х117	2-180х160	1-265х245	2-400-360
3-76х56	2-95х70	2-140х110	1-180х160	2-268х239	3-400-360
2-78х60	2-95х75	1-146х120	2-180х170	1-270х250	1-400х375
2-78х63	2-100х70	1-130х110	2-185х165	2-270х250	2-410х360
1-78х63	2-100х75	3-130х100	3-190х160	2-270х245	1-425х400
2-80х50	3-100х75	2-130х100	2-190х160	2-275х257	2-430х400
3-80х55	2-100х80	2-135х105	2-200х170	3-280х240	2-440х400
2-80х55	1-100х80	1-135х110	3-200х170	2-280х240	2-460х420
3-80х58	3-100х80	3-140х110	2-200х180	2-280х250	1-450х425
3-80х60	2-100х85	2-140х110	1-200х180	1-280х260	2-455х425
2-80х60	1-100х85	1-140х120	2-205х175	2-290х250	2-470х430
2-80х63	2-105х75	2-140х120	1-205х85	3-290х250	2-474х446
2-80х65	2-105х80	2-145х115	3-210х180	2-295х265	1-475х450
1-80х65	2-105х95	2-135х110	2-210х180	2-300х260	2-480х440
3-83х63	2-108х95	1-145х125	3-220х180	2-300х365	2-500х450
2-84х58	2-110х80	2-145х125	2-220х180	1-300х280	1-500х475
2-85х55	2-110х85	1-135х110	3-220х190	2-310х280	2-525х500
3-85х60	3-110-85	2-150х120	2-220х190	2-320х280	1-525х500
2-85х60	1-110х90	3-150х120	1-220х200	3-320х280	2-530х500
3-85х65	2-110х90	1-150х130	3-230х200	2-320х300	1-600х570
2-85х65	2-115х85	2-155х125	2-230х200	1-320х300	2-600х560
1-85х70	3-115х85	3-155х125	2-235х190	2-325х295	2-630х590
2-85х70	1-115х95	2-152х142	2-240х200	2-340х300	2-690х660
1-85х75	2-120х90	2-155х140	3-240х200	2-340х310	2-730х700
2-87х75	3-120х90	3-160х130	2-240х210	2-340х320
2-90х60	2-120х100	2-160х130	1-240х220	1-340х320

ООО “ТехМаш” изготавливает гидравлические манжеты из следующих групп резины:

ГОСТ 14896-84			ГОСТ 6969-54
Группа резины	Шифр резины	Температура	Группа резины	Шифр резины	Температура
0	ИРП 1316	-10+200	1	3825	-30+100
1	ИРП 1225 А	-10+150	2	КР 360-3	-20+70
2	3825	-30+100	3	7 ИРП-1068-1	-30+100
3	КР 360-3	-20+70	4	7В14-1	-30+100
4	7 ИРП-1068-1	-30+100
5	51-3029	-40+100
6	7В14-1	-45+130

Сроки и стоимость зависят от многих факторов и обрабатываются в индивидуальном порядке:
– по телефону: (495) 661 03 45
– по email: [email protected]

Манжеты гидравлические предназначены для эксплуатации в следующих средах и обладают устойчивостью :

• бензину, дизельному топливу и мазуту
• к большинству минеральных масел и пластичных смазок на их основе

• животному и растительному маслу и жиру

• относительно низким температурам

• горячей воде

• к истиранию (мех. устойчивость)

• к озону

• ультрафиолетовому излучению

• агрессивным химическим соединениям
• атмосферному воздействию, старению

• мыльным ратворам

• щелочам

• тормозным жидкостям

В процессе работы оборудования необходимо следить, чтобы манжеты гидравлические не подвергались на протяжении длительного периода воздействию нескольких параметров с предельными величинами, поскольку это приводит и ускоренному износу уплотнительных элементов.

Упаковка

Манжеты уплотнительные из одной партии упаковываются в согласованную между производителем и потребителем тару, обеспечивающую защиту изделий от повреждений и деформации. В одном ящике могут находиться манжеты уплотнительные из разных партий, при этом они должны быть разделены (в коробки, бумагу и т.д.), а каждая пачка снабжается отдельным упаковочным листом. Манжета герметизирующая внутри тары должна укладываться таким образом, чтобы исключить ее самопроизвольное перемещение при совершении погрузочно-разгрузочных операций и в процессе перевозки.

Перевозка

Манжета воротниковая может перевозиться всеми видами транспорта.

Хранение

Манжета герметизирующая должна храниться на складах закрытого типа и располагаться не ближе одного метра от отопительных приборов. В процессе хранения манжета резиновая должна быть защищена от воздействия прямых солнечных лучей, озона, кислот, щелочей и других агрессивных сред.

tehmashrti.com

Манжеты для гидроцилиндра в Москве

Гидроцилиндры сегодня применяются очень широко. Всевозможные тракторы, дорожная техника и строительные машины очень продуктивно работают при помощи гидродвигателя, неотъемлемой частью которого является гидроцилиндр. Особенно широко применяются гидроцилиндры при изготовлении коммунальной техники. Поливомоечные и уборочные машины, мусоровозы не обходятся без этого универсального механизма.

Рассчитать

Виды гидроцилиндров

Гидроцилиндры с зависимости от составляющих, делятся на сильфонные, поршневые, плунжерные, мембранные и телескопические. Мембранные и телескопические гидроцилиндры соединяют в себе силу нескольких более простых гидроцилиндров. Телескопические гидроцилиндры незаменимы при монтажных и демонтажных работах. Также они используются в той технике, которая работает на моторных маслах и гидравлических жидкостях. Комплектующие для гидроцилиндра (гильзы, штоки, манжеты, сальники), их безупречное состояние обеспечивает бесперебойную работу всего механизма.

Уплотнительные элементы продажа и производство

Манжеты для гидроцилиндров в компании ООО «Гидротехтрейд» производятся на самом современном оборудовании из различных материалов. Также осуществляется поставка уплотнений (РТИ) зарубежного производства. Мы можем производить как штучные нестандартные изделия, так и большие партии серийного производства. На складе всегда присутствует большой выбор РТИ (уплотнений) под любой гидроцилиндр — обращайтесь (495) 660-0423

Заказать или подобрать манжеты для гидроцилиндров

Устройство гидроцилиндров

Гидроцилиндр прямолинейного действия имеет восемь комплектующих. Основой данного механизма служит труба с обработанной внутренней поверхностью, которая именуется гильзой. Внутри нее располагается поршень. Для того, чтобы жидкость не попадала из одной полости отделенной поршнем в другую, на нем устанавливаются резиновые манжетные уплотнения для гидроцилиндра. Еще одним комплектующим гидроцилиндра является шток, который передает то усилие, которое идет от поршня. Для того, чтобы шток двигался в нужном направлении, его контролирует грундбукса. Для отвода и подвода жидкости, используемой при работе гидроцилиндра, с обеих сторон гильзы установлены крышки с отверстиями. Для того, чтобы избежать утечки жидкости к этой крышке примыкает манжета. Вторая такая же манжета работает грязесборником. Для того, чтобы выполнять свою работу, гидроцилиндр должен оставаться подвижным. Для этого предназначена проушина. Выбор того или иного гидроцилиндра зависит в первую очередь от тех условий, в которых механизму предстоит работать.

В случае если гидроцилиндру предстоит работать под действием внешней нагрузки, то с этой задачей справится гидроцилиндр одностороннего действия. А обратный ход гидроцилиндра двухстороннего действия осуществляется исключительно под действием рабочей силы. Для приведения в движение самоходных машин подойдут гидроцилиндры двухстороннего действия, но с односторонним штоком. Наличие двухстороннего штока обеспечивает поворотные движения в строительных машинах, например в экскаваторах.

Если Вам нужны гильзы, штоки, уплотнения (манжеты) или другие виды услуг по ремонту и производству гидроцилиндров — обращайтесь в компанию ООО «Гидротехтрейд» (495) 660-0423

← Предыдущая статья Следующая статья →

Комплектующие к гидроцилиндрам
ГИЛЬЗЫ, ШТОКИ, УПЛОТНЕНИЯ

www.hydrott.ru

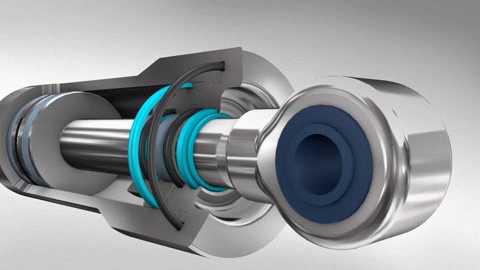

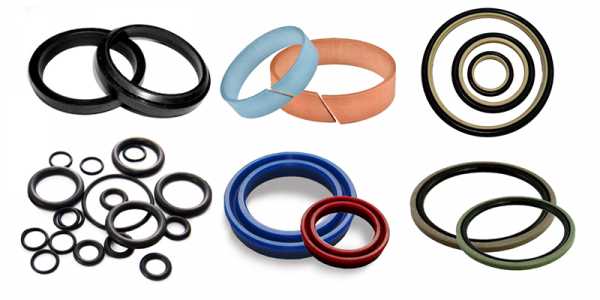

Перечень уплотнений для гидроцилиндров

Гидроцилиндры по принципу функционирования достаточно похожи на пневмоцилиндры. Существенным отличием между этими устройствами является способ получения энергии для передвижения штока. Если в пневматических цилиндрах эту энергию обеспечивает сжатый воздух, то в гидравлических цилиндрах за силовые потоки отвечают различные жидкости, проходящие под высоким давлением. Для того, чтобы избежать протекания рабочей среды и обеспечить герметичность данных устройств, конструкционно предусмотрены следующие уплотнения гидроцилиндров:

Наличие тех или иных уплотнений гидроцилиндра в конструкции зависит от его устройства и назначения. Например, уплотнения гидроцилиндра набивкой в последнее время применяют преимущественно только лишь в таких механизмах, которые функционируют при высоких рабочих температурах, доходящих до +450°С, а также рабочем давлении не более 90 МПА и различных агрессивныхрабочих средах. Подобные эксплуатационные условия встречаются достаточно редко. В основном они имеются только в узконаправленных промышленных производственных отраслях.

Собственно, уплотнение гидроцилиндров набивкой характерно тем, что при монтаже таких уплотнений в гидравлическом цилиндре возникает контактное давление, которое значительно превышает давление самой набивки. В то же время, уплотнение гидроцилиндров с помощью резиновых уплотнительных колец, гидравлических манжет, грязесъемников, направляющих колец, а также комбинированных уплотнений поршня и штока характерно тем, что при их монтаже возникает только начальное контактное давление, которое возрастет в дальнейшем под давлением жидкости.

Кроме того, все уплотнения гидроцилиндра подразделяются на следующие две категории:

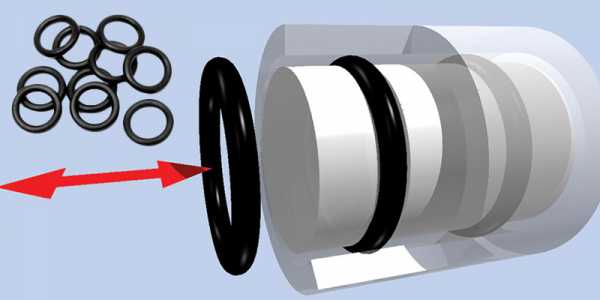

1. Уплотнение неподвижных соединений гидроцилиндра
2. Уплотнения подвижных соединений гидроцилиндра

При этом неподвижные соединения, в свою очередь, делятся еще на две отдельные группы. К первой из них относятся уплотнения неподвижных неразъемных соединений. Их монтаж в основном выполняется при помощи сварки. А вот во вторую группу входят уже уплотнения неподвижных разъемных соединений. Как правило, для этих целей преимущественно используют резиновые уплотнительные кольца круглого сечения ГОСТ 9833-73, но также применяют резиновые кольца прямоугольного (квадратного) сечения ГОСТ 15180-86, и х-образные резиноые кольца.

Грязесъемник для уплотнения гидроцилиндров

Грязесъемник имеет довольно-таки нарицательное название. Данный вид уплотнений для гидроцилиндра в буквальном смысле снимает всю грязь, которая попадает снаружи на шток. Кроме того, он защищает систему от попадания пыли или других инородных веществ. Такие характеристики ему позволяет обеспечить специальная кромка. Кстати говоря, в зависимости от конкретного типа гидроцилиндра для уплотнения могут использоваться грязесъемники с различными типами исполнения. Например, особо востребованы следующие разновидности:

• Грязесъемник
• Грязесъемник внешний
• Грязесъемник с внешней кромкой
• Грязесъемник с внешней кромкой для эксплуатации в тяжелых условиях
• Грязесъемник с дополнительным выступом
• Грязесъемник двухстороннего действия
• Грязесъемник двухстороннего действия с дополнительным выступом
• Грязесъемник в металлическом каркасе
• Грязесъемник с внутренним металлическим каркасом

В зависимости от конструкционного исполнения и эксплуатационных условий, материалом для изготовления подобных гидравлических уплотнений могут стать следующие вещества:

1. Полиуретан PU
2. Политетрафторэтилен PTFE
3. Нитрил-бутадиеновый каучук NBR
4. Термопластичная полиэфирная смола TPE

Свойства	Материал изготовления грязесъемников для гидроцилиндров
	PU	PTFE + бронза	NBR	TPE
Температура	от -45° до +100°С	По схеме*	от -40° до +100°С	от -45° до +140°С
Скорость	≤ 0,8 м/с	≤ 15 м/с	≤ 0,2 м/с	≤ 0,4 м/с
Твердость	93° Шор А	70° Шор А	90° Шор А	55° Шор D



Схема температурных режимов для резинотехнических компонентов

Резина NBR	Резина FKM	Резина VMQ
-30°С +130°С	-30°С +200°С	-60°С +200°С

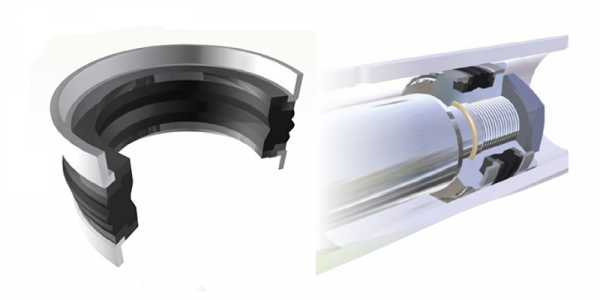

Уплотнение поршня гидроцилиндра

Уплотнение поршня гидроцилиндра является многосоставным изделием. Минимально его структура содержит всего лишь два элемента: внутреннее уплотнительное кольцо и внешнее защитное кольцо. В целом же число данных элементов в структуре может доходить до пяти. Например, добавляется центральное многокромочное резиновое уплотнение, для удержания статическое давление. Также добавляются защитные кольца. В зависимости от конструкции гидроцилиндра для уплотнения поршня могут применяться следующие виды изделий:

• Уплотнение поршня с асимметричным профилем
• Уплотнение поршня с асимметричным профилем и кольцом против выдавливания
• Уплотнение поршня с асимметричным профилем и направляющим кольцом
• Уплотнение поршня двухстороннего действия
• Уплотнение поршня двухстороннего действия с кольцами против выдавливания
• Уплотнение поршня двухстороннего действия с кольцами против выдавливания и направляющими кольцами
• Уплотнение поршня, усиленное пружиной

Исходя из эксплуатационных условий гидроцилиндра, а также его конструкции, в качестве материала для изготовления поршневых уплотнений могут применять следующие вещества:

1. Полиуретан PU
2. Политетрафторэтилен PTFE
3. Нитрил-бутадиеновый каучук NBR
4. Термопластичная полиэфирная смола TPE

Свойства	Материал изготовления грязесъемников для гидроцилиндров
	PU	PTFE + бронза	PTFE + карбон	TPE
Температура	от -45° до +100°С	По схеме*	от -40° до +100°С	от -45° до +140°С
Скорость	≤ 0,5 м/с	≤ 15 м/с	≤ 0,2 м/с	≤ 1 м/с
Давление	≤ 400 бар	≤ 600 бар	≤ 300 бар	≤ 500 бар



Схема температурных режимов для резинотехнических компонентов

Резина NBR	Резина FKM	Резина VMQ
-30°С +130°С	-30°С +200°С	-60°С +200°С

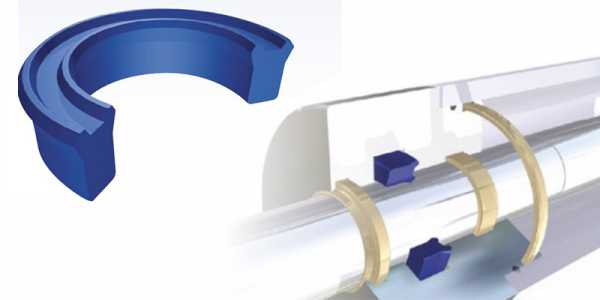

Уплотнение штока гидроцилиндра

Уплотнение штока гидроцилиндра по своей структуре так же является многосоставным. В стандартном виде оно содержит всего два элемента. Первый — динамический, предназначен для обеспечения низкого трения и обеспечения эксплуатации на больших скоростях. Данный элемент изготавливают из материала, совместимого со многими рабочими средами. Второй элемент — кольцо круглого сечения — статический, обеспечивает герметичность. Исходя из конструкции гидроцилиндра для уплотнения штока, применяют следующие виды изделий:

• Полукомпактное уплотнение штока
• Полукомпактное уплотнение штока с дополнительной уплотнительной кромкой
• Полукомпактное уплотнение штока с дополнительной уплотнительной кромкой и с кольцом против выдавливания
• Полукомпактное уплотнение штока с дополнительной уплотнительной кромкой, с кольцом против выдавливания и с усиливающим элементом
• Уплотнение штока с асимметричным профилем
• Уплотнение штока с асимметричным профилем и дополнительной уплотнительной кромкой
• Уплотнение штока с асимметричным профилем, с дополнительной уплотнительной кромкой и с кольцом против выдавливания
• Одностороннее уплотнение штока
• Компактное уплотнение штока одностороннего действия с кольцом против выдавливания и эластичным уплотнительным элементом
• Уплотнение штока, усиленное пружиной
• Двухстороннее уплотнение штока

Исходя из эксплуатационных условий работы гидроцилиндра и типа конструкции, в качестве материала для изготовления штоковых уплотнений могут использовать следующие вещества:

1. Полиуретан PU
2. Политетрафторэтилен PTFE
3. Нитрил-бутадиеновый каучук NBR
4. Термопластичная полиэфирная смола TPE

Свойства	Материал изготовления грязесъемников для гидроцилиндров
	PU	PTFE + бронза	PTFE + карбон	TPE
Температура	от -45° до +100°С	По схеме*	от -200° до +200°С	от -40° до +100°С
Скорость	≤ 0,5 м/с	≤ 15 м/с	≤ 15 м/с	≤ 0,5 м/с
Давление	≤ 700 бар	≤ 600 бар	≤ 300 бар	≤ 500 бар



Схема температурных режимов для резинотехнических компонентов

Резина NBR	Резина FKM	Резина VMQ
-30°С +130°С	-30°С +200°С	-60°С +200°С

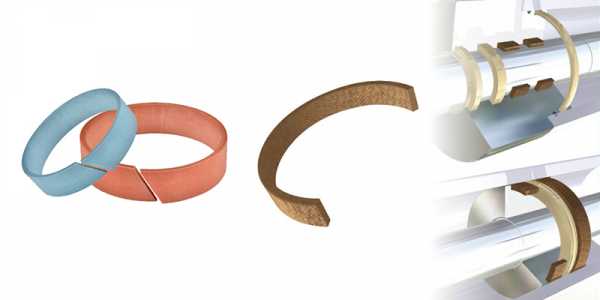

Опорно-направляющие кольца для гидроцилиндра

Опорно-направляющие кольца используют как заменитель стандартных направляющих из бронзы. Эти изделия способны обеспечивать прямолинейное движение штока, предотвращая контакт металла штока с металлом на крышке гидроцилиндра (опорно-направляющие кольца штока) либо же контакт металла поршня и гильзы (опорно-направляющие кольца поршня) в момент воздействия нагрузок радиального типа перпендикулярно направления их движения. По типу конструкции, опорно-направляющие кольца имеют следующее предназначение:

• Штоковое опорно-направляющее кольцо
• L-образное штоковое опорно-направляющее кольцо
• Т-образное штоковое опорно-направляющее кольцо
• Поршневое опорно-направляющее кольцо
• Опорно-направляющее кольцо штока и поршня
• Опорно-направляющее кольцо плунжерного гидроцилиндра

Исходя из эксплуатационных условий работы гидроцилиндра и типа его конструкции, могут быть использованы следующие материалы для изготовления опорно-направляющих колец:

1. Фторопласт
2. Полиамид
3. Армированная ткань

	Фторопласт	Арамидная ткань	Полиамид
Температура	От -40°С до +200°С	От -40°С до +120°С	От -40°С до +100°С
Скорость	≤ 5 м/с	≤ 1 м/с	≤ 1 м/с
Нагрузка	≤ 15 Н/мм2 при 20°	≤ 50 Н/мм2 при 120°	≤ 30 Н/мм2 при 100°

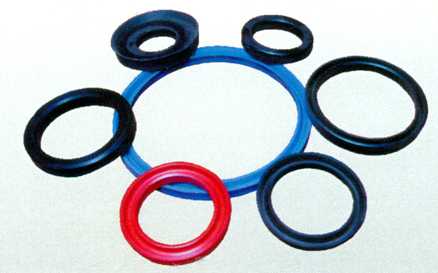

Гидравлические манжеты для уплотнения гидроцилиндра

Гидравлические манжеты применяют для уплотнения зазоров между цилиндром и штоком, либо цилиндром и штоком, либо цилиндром и плунжером в различных типах гидравлических механизмов, которые функционируют за счет возвратно-поступательных движений. При этом гидравлические манжеты могут иметь разные конструкционные типы исполнения, которые задействуют в зависимости от рабочего давления, рабочей температуры, а также их скорости перемещения. Кроме того, гидравлические манжеты группируют по следующим стандартам:

• Уплотнения шевронные резинотканевые ГОСТ 22704-77

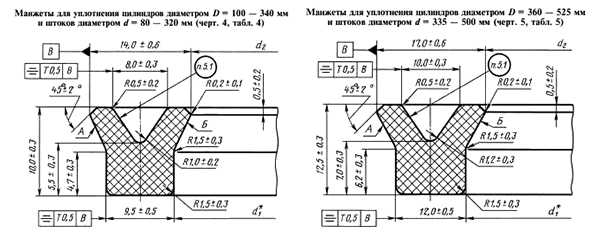

• Манжеты уплотнительные резиновые для гидравлических устройств ГОСТ 14896-84

В системах, где требуется высокий уровень износостойкости, для замены резиновых манжет используют манжеты из полиуретана. Таким образом, материалом изготовления может быть:

1. Резинотехническая основа
2. Резинотканевая основа
3. Полиуретановая основа

	Резинотехнические	Полиуретановые	Резиновые
Температура	От -50°С до +100°С	От -60°С до +120°С	По схеме*
Давление	≤ 63 МПа	≤ 105 МПа

Схема температурных режимов для резинотехнических компонентов

	Резина NBR	Резина FKM	Резина VMQ
Температура	-30°С +130°С	-30°С +200°С	-60°С +200°С
Давление для типа 1	От 0,1 до 50МПа
Давление для типа 2	От 1,0 до 50МПа

Резиновые уплотнительные кольца для гидроцилиндров

Резиновые уплотнительные кольца используются в гидроцилиндрах для предотвращения вероятности протекания рабочей среды. Кроме того, они позволяют уплотнить имеющиеся в устройстве зазоры между штоком и крышкой цилиндра, или поршнем и крышкой цилиндра. Примечательно, что резиновые уплотнительные кольца могут работать как в соединениях статичного типа, так и в подвижных соединениях, например, при возвратно-поступательном движении. По типу сечений резиновые уплотнительные кольца разделяют на следующие:

Исходя из условий эксплуатации гидроцилиндра, в частности, диапазона рабочих температур и рабочей среды, резиновые уплотнительные кольца делают из следующих материалов:

1. Нитрил-бутадиеновый каучук
2. Фтористый каучук
3. Силиконовый каучук

Резина NBR	Резина FKM	Резина VMQ
-30°С +130°С	-30°С +200°С	-60°С +200°С



s-agroservis.ru

Уплотнительные элементы для гидроцилиндров.

На работу гидроцилиндра влияет не только качество металла, из которого он был изготовлен, но и правильно подобранные уплотнения в процессе его проектирования. Давайте ознакомимся с основными видами/типами гидравлических уплотнений, которые входят в гидроцилиндр и узнаем их роль в процессе работы агрегата.

Наиболее распространенные материалы для гидравлических манжет:

• полиуретан (PU, H-PU,ECOPUR, СКУ ПФЛ и пр. )

• резина (NBR, ECORUBBER 1,2, FPM, FKM, AFLAS, МБС и пр. )

• фторкаучук (FPM, FKM, Viton)
• фторопласт (PTFE-1, PTFE-2, PTFE-3, ECOFLON 1, 2, 3 и пр. )

• полиэфир (TPE)


hydrohype.ru

Манжеты гидравлические для гидроцилиндров в Москве

Манжеты гидравлические и поставка других видов уплотнений для гидроцилиндров в компании ООО «Гидротехтрейд» (495) 660-0423 — Звоните!

Резиновые манжеты предназначены для устранения зазора между поршнем и гильзой гидроцилиндра, работающих в различных условиях, при температурах от -60 до +200 °С.

По ГОСТ 14896-84, гидравлические манжеты выпускаются трех типов, для двух из которых допускается возможность увеличения давления жидкости рабочей среды до 63 МПа.

Скачать ГОСТ 14896-84

Рассчитать

Типы эластомера:

• Фторкаучук
• Нитрильный
• Бутадиен-нитрильный каучук

Диапазон температур от -60 до +200.

На предприятии ООО «Гидротехтрейд», возможна покупка любых уплотнительных элементов (импортных, российских, резиновых, полиуретановых и др.)

В наличии химически устойчивые материалы, работающие при высоких давлениях в температурных средах от -200 до +260 градусов. Диаметры производимых изделий до 700 мм.

Срок изготовления уплотнений занимает от одного рабочего дня.

Подобрать или заказать уплотнения, манжеты, РТИ

По всем вопросам, связанным с приобретением, манжет, сальников, уплотнений к гидроцилиндрам — обращайтесь на наше предприятие (495) 660-0423

Комплектующие к гидроцилиндрам
ГИЛЬЗЫ, ШТОКИ, УПЛОТНЕНИЯ

www.hydrott.ru

Манжеты для гидроцилиндров (поршневые уплотнения) в Москве

Специалисты компании ООО «ЦТО «ГИДРОАГРЕГАТ» производят манжеты для гидроцилиндров различных типоразмеров из качественных материалов. Производство уплотнений предусматривает жёсткий контроль по соблюдению технологии, позволяющей решить следующие проблемы:

• Утечку жидкости из цилиндра;
• Устойчивости к высоким давлениям и экстремальным температурам;
• Стойкости к поперечным нагрузкам внутри цилиндра.

Повышенное внимание уделяется таким вопросам, как герметичность, надёжность и долговечность, так как поршневые уплотнения цилиндров (манжеты) играют существенную роль в работе любой гидросистемы.

заказать

Преимущества нашего производства

При изготовлении уплотнений используется современное оборудование наряду с инновационными материалами на базе полиуретана, которые обеспечивают максимальную долговечность и производительность при минимальном техническом обслуживании.

Производственная программа производства уплотнений для гидравлических систем включает уплотнительные кольца круглого поперечного сечения (O-Rings), инновационные уплотнения, таких систем, как:

• Turcon®, Variseal®, усиленная пружинами, уплотнение
• Stepseal®2K, усиленное кольцами круглого поперечного сечения;
• Полиуретановое уплотнение U-Cup RU9, Zurcon®;
• Другие инновации.

Профиль	Тип	Материал	Давление (бар)	Температура (°C)	Скорость (м/сек)
	PS01	PU|NBR|FPM	400|160|160	-30 to 105|-25 to 100|-20 to 210	0,5
	PS01A	PU|NBR|FPM	160|160|160	-30 to 105|-25 to 100|-20 to 210	0,5
	PS01B	PU|NBR|FPM	400|160|160	-30 to 105|-25 to 100|-20 to 210	0,5
	PS02	PU/POM|NBR/POM|FPM/PTFE	700|250|250	-30 to 105|-25 to 100|-20 to 210	0,5
	PS02A	PU/POM|NBR/POM|FPM/PTFE	700|250|250	-30 to 105|-25 to 100|-20 to 210	0,5
	PS03	PU/NBR	400	-25 to 100	0,5
	PS04	PU/NBR/POM	700	-25 to 100	0,5
	PS05	PU/NBR	25	-30 to 105|-25 to 100	1
	PS08	PU-D57/NBR|PTFE/NBR	250|400	-25 to 100	1|15
	PS08B	PU-D57/NBR|PTFE/NBR	250|400	-25 to 100	1|10
	PS08C	PTFE/NBR	400	-25 to 100	2
	PS08D	PTFE/NBR	400	-25 to 100	3
	PS08E	PU-D57/NBR|PTFE/NBR	250|400	-25 to 100	1|10
	PS08F	PU-D57/NBR	250	-25 to 100	1
	PS09	PU/NBR/POM	400	-25 to 100	0,5
	PS09A	PTFE/NBR/POM	400	-25 to 100	1
	PS16	NBR	160	-25 to 100	0,5
	PS17	PU/POM|NBR/POM	400|250	-25 to 100	0,5
	PS19	PTFE-F/V-Spring	160	-200 to 260	15
	PS20	NBR/POM	700	-25 to 100	0,5
	PS23	PU/NBR/POM	400	-25 to 100	0,5
	PS35	PU	400	-30 to 105	0,4
	PS81	PU-D57/NBR|PTFE/NBR	250|400	-25 to 100	1|10

Кроме этого, благодаря опыту наших специалистов мы способны предложить оперативно-временной подход при изготовлении уплотнений партий разного объёма при ещё более выгодным ценам.

Более подробно узнать обо всех условиях изготовления уплотнений цилиндра можно у менеджеров компании ООО ООО «ЦТО «ГИДРОАГРЕГАТ».

Звоните!

(499) 653-82-38

У вас есть вопросы?

hydro-aggregate.ru

Ремкомплект гидроцилиндра. Уплотнения для гидроцилиндров.

Изготовление уплотнений для гидроцилиндров



Собственное производство на современном оборудовании DMH 250М.

Адрес мастерской: Россия, Москва, МКАД, 32-й километр, внешняя сторона, с1, АГМ «ТРАКТ», бокс 22

Специалисты высокой квалификации Гидравлик Групп изготавливают всевозможные типоразмеры уплотнений, манжет, сальников для ремкомплекта гидравлики за 15-30 минут.

Материалы заготовок производства Австрия. На порядок дешевле оригинальных ремкомплектов, при этом с гарантией качества на каждое изготовленное изделие. Отправляем в любую точку РФ.



Посмотрите короткое видео, с производства Гидравлик Групп: Изготовление защитного кольца гидроцилиндра (1:29 минут)






Мы будем полезны, если Вам срочно требуются:

– ремкомплект гидроцилиндра,

– манжеты для гидроцилиндров,

– сальники для гидроцилиндров,

– уплотнения для гидроцилиндров,

– уплотнение штока гидроцилиндра,

– опорно направляющие кольца,

– поршневые уплотнения,

– штоковое уплотнение,

– грязесъемники,

– грязесъемники резиновые для штоков,

– грязесъемники полиуретановые,

– уплотнительные кольца для гидравлики,

– уплотнения для гидравлики,

– манжеты из полиуретана,

– манжеты резиновые,

– манжета грязесъемник,

– уплотнение поршня гидроцилиндра,

– симметричные манжеты и уплотнения,

– уплотнения из полиуретана


Производим ремкомплекты для любой импортной и отечественной спецтехники: Bobcat, Caterpillar, Case, Daewoo, Doosan, EATON, Hidromek, Hitachi, Hyundai, JCB, John Deer, Kawasaki, KAYABA, Komatsu, Liebherr, New Holland, Parker, Shantui, TOSHIBA, Volvo, Кранэкс, Четра, ЧТЗ-Уралтрак.

Диаметры изготавливаемых уплотнений до 250 мм. Размер партии от 1 штуки.


Видео о технических особенностях оборудования DMH 250М


Данное оборудование позволяет, специалистам Гидравлик Групп, изготавливать широкий ассортимент продукции на высоком уровне.



Типы уплотнений для гидроцилиндров под заказ

ШТОКОВЫЕ УПЛОТНЕНИЯ
типа TS
типа RS
типа EU
кольцевые уплотнения T.E.F.

ПОРШНЕВЫЕ УПЛОТНЕНИЯ
типа DAS
типа DBM
кольцевые уплотнения T.E.F.

ГРЯЗЕСЪЕМНИКИ
типа PW
типа SWP
типа WRM

ОПОРНО-НАПРАВЛЯЮЩИЕ КОЛЬЦА
типа E/DWR
типа I/DWR
типа E/GT
типа I/GT

НАПРАВЛЯЮЩАЯ ЛЕНТА



Фото производства:

www.gidravlikgroup.ru
