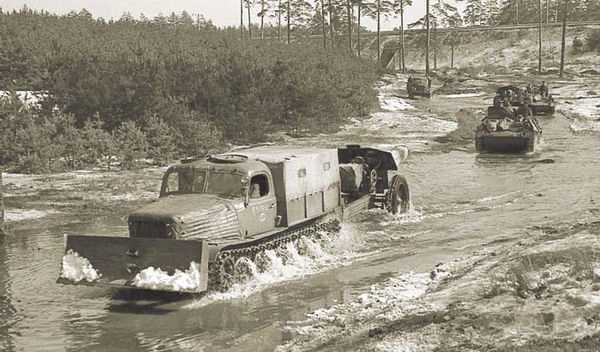

АТ-Л — лёгкий артиллерийский тягач. Создан в 1947 году конструкторским бюро Харьковского тракторного завода. Легкий артиллерийский тягач АТ-Л выпускался до 1967 года в нескольких модификациях и заслужил уважение в армии и народном хозяйстве. Широко применялся для освоения труднодоступных районов СССР.

История

Инженеры по спецтехнике Харьковского тракторного завода по инициативе главного конструктора Н.Г.Зубарева в конце 1946 года начали проработку принципиально нового легкого артиллерийского тягача для буксировки прицепов массой до 6 т с грузом на платформе 2 т с тем же двигателем, но с более эффективными и совершенными агрегатами трансмиссии и ходовой части, который бы полностью соответствовал возросшим требованиям армии. В этом начинании их активно поддержало ГАУ. Официальное решение в мае 1947 года об организации специальной конструкторской группы (с 1954 года — ГСКБ) из 14 человек по быстроходным тягачам на ХТЗ, где этим раньше не занимались, застало компоновщиков в разгар работы, уже за чертежными досками.

В конце 1948 года изготовили первые три опытных образца, прошедшие в 1949 году заводские, в начале 1950 года — межведомственные, а в конце года — государственные испытания. Замечаний по ним было немного. Доработанные два образца в 1951 — 1952 годах успешно прошли войсковые испытания в Арктике, в условиях низких температур, а в Туркмении — при высоких температурах, с большим содержанием пыли в воздухе. При этом комбинированные воздухоочистители с эжекционным отсосом пыли из циклонов надежно защищали двигатель от повышенного износа.

В конце 1952 года ХТЗ выпустил первую промышленную партию новых арттягачей, получивших армейский индекс АТ-Л (легкий).

Описание конструкции

Единственный подходящий и доступный для решения данной задачи двигатель General Motors (GMS, Джи-Эм-Си) ЯАЗ-204И (110 л.с.) имел ограниченную мощность, главным звеном концепции нового тягача определили применение многорадиусного механизма поворота с двойным подводом и рекуперацией мощности, значительно снижающего ее потери, по сравнению с бортовым фрикционом, облегчающим управление и повышающим средние скорости движения в тяжелых условиях.

Для создания более плотной компоновки, увеличения полезной площади кузова, снижения его погрузочной высоты и улучшения развесовки двигатель впервые для этого класса машин был развернут маховиком вперед с максимальным сдвигом к носовой части и соединен в едином компактном блоке с передней трансмиссией. Была использована, хотя и не полностью, удивительная способность к гибкой конвертации двухтактного дизеля типа (GMS) (до 12 вариантов расположения агрегатов при любом направлении вращения), а также последующая возможность значительного увеличения его мощности, правда, в ущерб экономичности.

Для повышения надежности все вспомогательные агрегаты двигателя, кроме генератора (500 Вт), получили шестеренные приводы (расположенный далеко впереди вентилятор — через упругий торсион от распредвала), а для облегчения холодного запуска был предусмотрен форсуночный водо-масляный котел-подогреватель (кроме штатного электро-факельного подогрева воздуха). Запуск осуществлялся только электростартером. Маслосистему модернизировали с целью обеспечения нормальной работы двигателя при продольных уклонах до 35°, чего нелегко было достигнуть при «мокром» картере. Питание силового агрегата производилось из двух топливных баков по 130 л, имевших все необходимое оборудование и приборы, а также широкие горловины для скоростной заправки. Впоследствии (с июля 1962 года) разместили еще два дополнительных бака по 100 л, что увеличило запас хода по шоссе до 500 км. Перед двигателем, за однодисковым главным фрикционом (усиленная автомобильная муфта сцепления ЯАЗ), располагалась поперечная пятиступенчатая коробка передач, переключаемая с помощью зубчатых муфт (без синхронизаторов), и планетарно-фрикционные механизмы передач и поворота (МПП) на параллельных силовых потоках. В итоге получалось девять передач для движения вперед с благоприятными, то есть небольшими отношениями между ними (в том числе четыре замедленных, с плавным переходом на них без разрыва потока мощности) с общим силовым диапазоном 9,295 (у М-2 — 7,918), а также пять расчетных радиусов поворота (без потерь мощности во фрикционах), убывающих от 17,66 м до 1,9 м с уменьшением номера передачи. В принципе, возможен был и разворот на месте путем вращения гусениц в разные стороны (на новом тягаче использовался редко), немыслимый в случае применения при БФ. Лучше, чем на М-2, получалось и маневрирование с прицепом. Такие МПП — более сложные, но и более эффективные — применялись на наших гусеничных машинах впервые. Они оказались конструктивно рациональными, поэтому впоследствии использовались на легких транспортерах и тягачах второго послевоенного поколения: МТ-П, МТ-ПБ, ГТ-Т. Передние ведущие звездочки приводились от МПП через соосные, очень компактные планетарные бортовые передачи с приличным передаточным числом — 5,5. Их съемные двойные зубчатые венцы, отлитые из износостойкой стали, подвергнутой термообработке, с толкающим цевочным зацеплением повышали работоспособность и долговечность гусеничного движителя и уже не являлись его слабым звеном.

Мелкозвенчатые (шаг 123 мм) гусеничные цепи с открытыми шарнирами, изготовленные из высокомарганцовистой, очень стойкой к абразивному износу и ударным нагрузкам стали Гадфильда, имели траки шириной 300 мм (половина из них — без гребней) с развитыми грунтозацепами. Они обеспечивали высокие сцепные качества — коэффициент сцепления на задерненном грунте достигал 0,7 — 0,8. Для улучшения сцепления гусениц со скользким основанием (например, обледенелой зимней дорогой) на траки могли надеваться (через один) дополнительные грунтозацепы (шпоры) и уширители, обеспечивавшие тягачу без прицепа движение с боковым креном до 25°. Обычно их ставили 10 штук на гусеницу. Малый диаметр соединительных пальцев (20 мм) сравнительно легких траков и их большое количество (82 на борт) способствовали снижению сопротивления качения, особенно на больших скоростях и улучшению динамических качеств тягача. Впоследствии, учитывая быстроходность и широкое применение тягача, были проведены большие работы по снижению износов шарниров гусениц и, что важно, — механических потерь в них. Были отработаны соединительные пальцы с химическим упрочнением, закрытые (с помощью резиновых сайлент-блочных уплотнений) шарниры с сухими металлическими и пластмассовыми парами трения. Последние на столько снижали потери в шарнирах (к тому же шаг траков был уменьшен до 107 мм), что путь свободного выбега от максимальной скорости (42 км/ч) до полной остановки увеличивался на 47,4% (до 261 м).

Ходовая часть тягача состояла из шести литых, с обрезиненным ободом опорных катков, сравнительно небольшого диаметра (500 мм), на каждый борт (у М-2 — из пяти катков со штампованными боковинами) и трех поддерживающих роликов без резиновых бандажей. Подобная многоопорная ходовая часть являлась традиционной для легких тягачей. Она обеспечивала более равномерное распределение нагрузки на грунт и обладала меньшей массой. Полный упругий ход индивидуальной торсионной подвески каждого из опорных катков был заметно увеличен, по сравнению с М-2 (на 39,4%), что обеспечивало высокую плавность хода по резко пересеченной местности, приближающуюся к автомобильной даже при отсутствии гидроамортизаторов, а также повышало среднюю скорость движения. Гашению резонансных колебаний в подвеске способствовала работа трения осей рычагов балансиров в каленых втулках без применения смазки — «по-тракторному», причем вполне надежная, с достаточной долговечностью. Динамический ход рычагов подвески ограничивали упоры с упругими резиновыми элементами. Впервые вместо рамы был применен сварной тонколистовый несущий корпус коробчатой формы (понтон). Это заметно снизило массу тягача при более высокой прочности и надежности несущей системы, улучшило расположение агрегатов внутри корпуса, повысило его герметичность. При преодолении брода до 1 м, которого требовал заказчик, вода внутрь корпуса уже не попадала, да и доступ пыли и грязи был ограничен. Обтекаемая форма носовой части корпуса, и гладкое днище способствовали улучшению проходимости при движении по глубокому снегу.

В средней части тягача под полом кузова разместили очень низкую (по высоте) реверсивную лебедку с червячным самотормозящим редуктором и узким вертикальным барабаном, что позволило обходиться без тросоукладчика. Однако предохранительная муфта (против перегрузки), датчик сигнализации размотки троса (50 м) и выводные ролики троса вошли в стандартную комплектацию. Максимальное тяговое усилие лебедки — 6500 кгс, соизмеримое с массой буксируемого прицепа, было вполне достаточным для подтягивания штатных артсистем и самовытаскивания тягача в любых условиях.

Удачные конструкция и расположение лебедки позволили снизить погрузочную высоту платформы на 119 мм, по сравнению с М-2, сделав ее удобной в работе. Для уверенного движения с тяжелыми прицепами и артсистемами, снабженными пневмотормозами, тягач имел автомобильный компрессор с жестким приводом от двигателя, воздушный ресивер, тормозной кран прицепа, связанный с педалью остановочного тормоза, и все обслуживающие их системы. С пневмосистемой были связаны и оба стеклоочистителя кабины, впоследствии — омыватели ветровых стекол.

В сервоуправлении МПП и остановочными тормозами (за счет сжатого воздуха) для легкой машины особой необходимости не было. Задний поворотный (с фиксацией) тягово-сцепной прибор простейшего типа с двухсторонней амортизацией отвечал требованиям артиллеристов по тяге, но только первое время. Впоследствии пришлось его усложнить для снижения динамических нагрузок в сцепке и повышения износостойкости пары «крюк — петля».

За двигателем, закрытым капотом аллигаторного типа, со съемными боковинами, была установлена цельнометаллическая трехместная кабина ЗИС-160, несколько сниженная по высоте и расширенная за счет 240-мм средней вставки. В крыше был выполнен круглый командирский люк, ветровые стекла имели электроподогрев (кабину неплохо нагревал сам двигатель, поэтому воздушный отопитель не ставился, впрочем, отсутствовал он и на грузовых автомобилях тех лет). Зато с 1963 года стали применять устройство для смыва с ветрового стекла грязи — очень полезное и действенное.

Впервые была установлена фара-искатель, наружное освещение имело режим светомаскировки. В открытом металлическом сварном кузове с платформой площадью 4,62 м2 вдоль бортов устанавливались продольные откидные четырехместные сиденья для расчета, а в заднем торце кузова находилась двухстворчатая дверь с замком. При необходимости кузов мог плотно закрываться водонепроницаемым тентом с боковыми окнами. Следует отметить достаточную вместительность платформы при относительно небольшой общей длине тягача — результат плотной компоновки. Для связи между кабиной (командир) и кузовом (старший расчета) была проведена двухсторонняя трехцветная световая сигнализация.

Средняя скорость движения с полной нагрузкой и 6-тонным прицепом по бездорожью достигала 22 — 25 км/ч, за счет более совершенных трансмиссии и подвески при незначительно большей удельной мощности.

Тактико технические характеристики АТ-Л:

Масса – 5800 кг
Грузоподьемность – 2000 кг
Масса буксируемого прицепа – 6000 кг
Мест в кабине – 3
Мест в кузове – 8
Мощность двигателя при 2000об/мин, л.с. 135
Габариты:
~ длина – 5099 мм
~ ширина – 2200 мм
~ высота – 2180 мм
База – 2765 мм
Колея – 1900 мм
Ширина гусениц – 300 мм
Дорожный просвет – 350 мм
Удельное давление на грунт – 0,464 кг/см?
Мощность двигателя – 110 л.с.
Макс. Скорость – 44 км/ч
Запас хода – 260 км
Трансмиссия механическая; фрикцион сухой, однодисковый;
диаметр ведущего колеса — 526 мм
База опорных катков, мм 2935
Запас хода по шоссе с прицепом, км — 300
Преодолеваемый подъем с нагрузкой без прицепа, град. — 35

engineering-machine.ru

АТ-Л — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 июня 2015;
проверки требует 1 правка.
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 июня 2015;
проверки требует 1 правка.

АТ-ЛМ в Англии

АТ-Л — лёгкий артиллерийский тягач. Создан в 1947 году конструкторским бюро Харьковского тракторного завода. Легкий артиллерийский тягач АТ-Л выпускался до 1967 года в нескольких модификациях и заслужил уважение в армии и народном хозяйстве. Широко применялся для освоения труднодоступных районов СССР.

АТ-ЛМ на пригорке
Он же сзади-слева

  • Полная масса, кг 8525
  • Грузоподъёмность, кг 2000
  • Число мест в кабине 3
  • Число мест в кузове 8
  • Масса прицепа, кг 6000
  • Максимальная скорость, км/ч 41,9
  • Двигатель ЯАЗ-204К
  • Мощн

ru.wikipedia.org

Сообщества › Военно-Техническое Общество › Блог › АТ-Л Артиллерийский тягач легкий


АТ-Л

Артиллерийский тягач легкий.

НАЗВАНИЕ
— индекс заказчика
— сокращенное АТ-Л
— полное
— заводское
— прозвища
— неправильное

НАЗНАЧЕНИЕ

РАЗРАБОТКА, ПРОИЗВОДСТВО
Инженеры по спецтехнике Харьковского тракторного завода по инициативе главного конструктора Н.Г.Зубарева в конце 1946 года начали проработку принципиально нового легкого артиллерийского тягача для буксировки прицепов массой до 6 т с грузом на платформе 2 т с тем же двигателем, но с более эффективными и совершенными агрегатами трансмиссии и ходовой части, который бы полностью соответствовал возросшим требованиям армии. В этом начинании их активно поддержало ГАУ. Официальное решение в мае 1947 года об организации специальной конструкторской группы (с 1954 года — ГСКБ) из 14 человек по быстроходным тягачам на ХТЗ, где этим раньше не занимались, застало компоновщиков в разгар работы, уже за чертежными досками.
В конце 1948 года изготовили первые три опытных образца, прошедшие в 1949 году заводские, в начале 1950 года — межведомственные, а в конце года — государственные испытания. Замечаний по ним было немного. Доработанные два образца в 1951 — 1952 годах успешно прошли войсковые испытания в Арктике, в условиях низких температур, а в Туркмении — при высоких температурах, с большим содержанием пыли в воздухе. При этом комбинированные воздухоочистители с эжекционным отсосом пыли из циклонов надежно защищали двигатель от повышенного износа.
В конце 1952 года ХТЗ выпустил первую промышленную партию новых арттягачей, получивших армейский индекс АТ-Л (легкий).

МОДИФИКАЦИИ
АТ-Л(А)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Единственный подходящий и доступный для решения данной задачи двигатель General Motors (GMC, Джи-Эм-Си) ЯАЗ-204И (110 л.с.) имел ограниченную мощность, главным звеном концепции нового тягача определили применение многорадиусного механизма поворота с двойным подводом и рекуперацией мощности, значительно снижающего ее потери, по сравнению с бортовым фрикционом, облегчающим управление и повышающим средние скорости движения в тяжелых условиях.
Для создания более плотной компоновки, увеличения полезной площади кузова, снижения его погрузочной высоты и улучшения развесовки двигатель впервые для этого класса машин был развернут маховиком вперед с максимальным сдвигом к носовой части и соединен в едином компактном блоке с передней трансмиссией. Была использована, хотя и не полностью, удивительная способность к гибкой конвертации двухтактного дизеля типа (GMC) (до 12 вариантов расположения агрегатов при любом направлении вращения), а также последующая возможность значительного увеличения его мощности, правда, в ущерб экономичности.
Для повышения надежности все вспомогательные агрегаты двигателя, кроме генератора (500 Вт), получили шестеренные приводы (расположенный далеко впереди вентилятор — через упругий торсион от распредвала), а для облегчения холодного запуска был предусмотрен форсуночный водо-масляный котел-подогреватель (кроме штатного электро-факельного подогрева воздуха). Запуск осуществлялся только электростартером. Маслосистему модернизировали с целью обеспечения нормальной работы двигателя при продольных уклонах до 35°, чего нелегко было достигнуть при «мокром» картере. Питание силового агрегата производилось из двух топливных баков по 130 л, имевших все необходимое оборудование и приборы, а также широкие горловины для скоростной заправки. Впоследствии (с июля 1962 года) разместили еще два дополнительных бака по 100 л, что увеличило запас хода по шоссе до 500 км. Перед двигателем, за однодисковым главным фрикционом (усиленная автомобильная муфта сцепления ЯАЗ), располагалась поперечная пятиступенчатая коробка передач, переключаемая с помощью зубчатых муфт (без синхронизаторов), и планетарно-фрикционные механизмы передач и поворота (МПП) на параллельных силовых потоках. В итоге получалось девять передач для движения вперед с благоприятными, то есть небольшими отношениями между ними (в том числе четыре замедленных, с плавным переходом
на них без разрыва потока мощности) с общим силовым диапазоном 9,295 (у М-2 — 7,918), а также пять расчетных радиусов поворота (без потерь мощности во фрикционах), убывающих от 17,66 м до 1,9 м с уменьшением номера передачи. В принципе, возможен был и разворот на месте путем вращения гусениц в разные стороны (на новом тягаче
использовался редко), немыслимый в случае применения при БФ. Лучше, чем на М-2, получалось и маневрирование с прицепом. Такие МПП — более сложные, но и более эффективные — применялись на наших гусеничных машинах впервые. Они оказались конструктивно рациональными, поэтому впоследствии использовались на легких транспортерах и тягачах второго послевоенного поколения: МТ-П, МТ-ПБ, ГТ-Т. Передние ведущие звездочки приводились от МПП через соосные, очень компактные планетарные бортовые передачи с приличным передаточным числом — 5,5. Их съемные двойные зубчатые венцы, отлитые из износостойкой стали, подвергнутой термообработке, с толкающим цевочным зацеплением повышали работоспособность и долговечность гусеничного движителя и уже не являлись его слабым звеном.
Мелкозвенчатые (шаг 123 мм) гусеничные цепи с открытыми шарнирами, изготовленные из высокомарганцовистой, очень стойкой к абразивному износу и ударным нагрузкам стали Гадфильда, имели траки шириной 300 мм (половина из них — без гребней) с развитыми грунтозацепами. Они обеспечивали высокие сцепные качества — коэффициент сцепления на задерненном грунте достигал 0,7 — 0,8. Для улучшения сцепления гусениц со скользким основанием (например, обледенелой зимней дорогой) на траки могли надеваться (через один) дополнительные грунтозацепы (шпоры) и уширители, обеспечивавшие тягачу без прицепа движение с боковым креном до 25°. Обычно их ставили 10 штук на гусеницу. Малый диаметр соединительных пальцев (20 мм) сравнительно легких траков и их большое количество (82 на борт) способствовали снижению сопротивления качения, особенно на больших скоростях и улучшению динамических качеств тягача. Впоследствии, учитывая быстроходность и широкое применение тягача, были проведены большие работы по снижению износов шарниров гусениц и, что важно, — механических потерь в них. Были отработаны соединительные пальцы с химическим упрочнением, закрытые (с помощью резиновых сайлент-блочных уплотнений) шарниры с сухими металлическими и пластмассовыми парами трения. Последние на столько снижали потери в шарнирах (к тому же шаг траков был уменьшен до 107 мм), что путь свободного выбега от максимальной скорости (42 км/ч) до полной остановки увеличивался на 47,4% (до 261 м).
Ходовая часть тягача состояла из шести литых, с обрезиненным ободом опорных катков, сравнительно небольшого диаметра (500 мм), на каждый борт (у М-2 — из пяти катков со штампованными боковинами) и трех поддерживающих роликов без резиновых бандажей. Подобная многоопорная ходовая часть являлась традиционной для легких тягачей. Она обеспечивала более равномерное распределение нагрузки на грунт и обладала меньшей массой. Полный упругий ход индивидуальной торсионной подвески каждого из опорных катков был заметно увеличен, по сравнению с М-2 (на 39,4%), что обеспечивало высокую плавность хода по резко пересеченной местности, приближающуюся к автомобильной даже при отсутствии гидроамортизаторов, а также повышало среднюю скорость движения. Гашению резонансных колебаний в подвеске способствовала работа трения осей рычагов балансиров в каленых втулках без применения смазки — «по-тракторному», причем вполне надежная, с достаточной долговечностью. Динамический ход рычагов подвески ограничивали упоры с упругими резиновыми элементами. Впервые вместо рамы был применен сварной тонколистовый несущий корпус коробчатой формы (понтон). Это заметно снизило массу тягача при более высокой прочности и надежности несущей системы, улучшило расположение агрегатов внутри корпуса, повысило его герметичность. При преодолении брода до 1 м, которого требовал заказчик, вода внутрь корпуса уже не попадала, да и доступ пыли и грязи был ограничен. Обтекаемая форма носовой части корпуса, и гладкое днище способствовали улучшению проходимости при движении по глубокому снегу.
В средней части тягача под полом кузова разместили очень низкую (по высоте) реверсивную лебедку с червячным самотормозящим редуктором и узким вертикальным барабаном, что позволило обходиться без тросоукладчика. Однако предохранительная муфта (против перегрузки), датчик сигнализации размотки троса (50 м) и выводные ролики троса вошли в стандартную комплектацию. Максимальное тяговое усилие лебедки — 6500 кгс, соизмеримое с массой буксируемого прицепа, было вполне достаточным для подтягивания штатных артсистем и самовытаскивания тягача в любых условиях.
Удачные конструкция и расположение лебедки позволили снизить погрузочную высоту платформы на 119 мм, по сравнению с М-2, сделав ее удобной в работе. Для уверенного движения с тяжелыми прицепами и артсистемами, снабженными пневмотормозами, тягач имел автомобильный компрессор с жестким приводом от двигателя, воздушный ре-
сивер, тормозной кран прицепа, связанный с педалью остановочного тормоза, и все обслуживающие их системы. С пневмосистемой были связаны и оба стеклоочистителя кабины, впоследствии — омыватели ветровых стекол.
В сервоуправлении МПП и остановочными тормозами (за счет сжатого воздуха) для легкой машины особой необходимости не было. Задний поворотный (с фиксацией) тягово-сцепной прибор простейшего типа с двухсторонней амортизацией отвечал требованиям артиллеристов по тяге, но только первое время. Впоследствии пришлось его усложнить для снижения динамических нагрузок в сцепке и повышения износостойкости пары «крюк — петля».
За двигателем, закрытым капотом аллигаторного типа, со съемными боковинами, была установлена цельнометаллическая трехместная кабина ЗИС-160, несколько сниженная по высоте и расширенная за счет 240-мм средней вставки. В крыше был выполнен круглый командирский люк, ветровые стекла имели электроподогрев (кабину неплохо нагревал сам двигатель, поэтому воздушный отопитель не ставился, впрочем, отсутствовал он и на грузовых автомобилях тех лет). Зато с 1963 года стали применять устройство для смыва с ветрового стекла грязи — очень полезное и действенное.
Впервые была установлена фара-искатель, наружное освещение имело режим светомаскировки. В открытом металлическом сварном кузове с платформой площадью 4,62 м2 вдоль бортов устанавливались продольные откидные четырехместные сиденья для расчета, а в заднем торце кузова находилась двухстворчатая дверь с замком. При необходимости кузов мог плотно закрываться водонепроницаемым тентом с боковыми окнами. Следует отметить достаточную вместительность платформы при относительно небольшой общей длине тягача — результат плотной компоновки. Для связи между кабиной (командир) и кузовом (старший расчета) была проведена двухсторонняя трехцветная световая сигнализация.
Средняя скорость движения с полной нагрузкой и 6-тонным прицепом по бездорожью достигала 22 — 25 км/ч, за счет более совершенных трансмиссии и подвески при незначительно большей удельной мощности.

ЭКСПЛУАТАЦИЯ (БОЕВОЕ ПРИМЕНЕНИЕ)

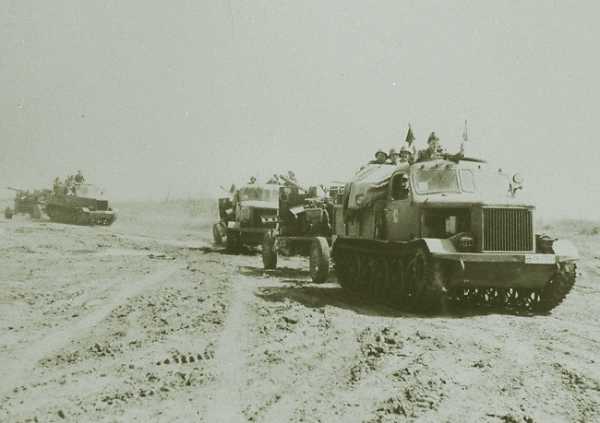

АТ-Л были приняты на снабжение артиллерийских частей средних калибров, вооруженных, кроме ранее выпущенных, новыми 122-мм пушками Д-74, 122-мм гаубицами Д-30, корпусными 152-мм пушками-гаубицами Д-20, зенитными 57-мм пушками С-60 и 85-мм пушками КС-18А. В перегрузку тягачи АТ-Л могли буксировать прицепы массой 8 т.
На шасси АТ-Л были созданы и приняты на вооружение изделия «23», «27» и «39» (без грузовых платформ, тягово-сцепных устройств, пневмосистем тормозов и лебедок), предназначенные для монтажа кузовов и специальных установок, в том числе РЛС и автоматического топопривязчика. На базе АТ-Л строился колейный мостоукладчик КММ.

ОЦЕНКА СРАВНЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Масса – 5800 кг
Грузоподьемность – 2000 кг
Масса буксируемого прицепа – 6000 кг
Мест в кабине – 3
Мест в кузове – 8
Габариты:
~ длина – 5099 мм
~ ширина – 2200 мм
~ высота – 2180 мм
База – 2765 мм
Колея – 1900 мм
Ширина гусениц – 300 мм
Дорожный просвет – 350 мм
Удельное давление на грунт – 0,464 кг/см²
Мощность двигателя – 110 л.с.
Макс. Скорость – 44 км/ч
Запас хода – 260 км

ИСТОЧНИКИ ИНФОРМАЦИИ
Бронеколлекция № 2005-05 (062). Артиллерийские тягачи Советской Армии

Полный размер

Внутренняя компоновка АТ-Л: 1 – радиатор, 2 – люк командира, 3 – тент, 4 – кузов, 5 – тягово-сцепной прибор, 6 – ресивер воздушной системы, 7 – лебедка, 8 – топливный бак, 9 – карданы вал привода лебедки, 10 – двигатель, 11 – вентилятор, 12 – сиденья расчета, 13 – воздушные фильтры.

www.drive2.ru

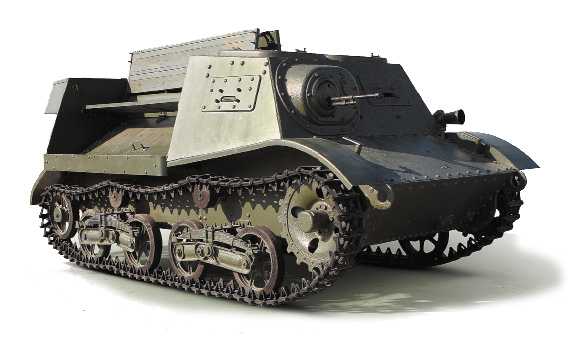

Легкий артиллерийский тягач Т-20 «Комсомолец»

Характеристики артиллерийского тягача Т-20 «Комсомолец»

Страна:СССР
Тип:Легкий артиллерийский тягач
Дата выпуска:1936 год
Длинна:3450 мм
Ширина:1859 мм
Высота:высота по кабине — 1580 мм, по тенту — 2230 мм
Броня, лоб:Нет
Броня, борт:Корпус тягача изготовлен из катаных броневых листов толщиной 7-10 мм
Броня, башня:Нет
Экипаж:1 человек (мест в кабине: 2, мест в кузове: 6)
Двигатель:50-52 л.с. при 2800 об./мин
Дальность хода:152 км (с прицепом)
Максимальная скорость:47,5 км/ч по шоссе
Масса:Собственная 3460 кг + 500 кг груза в кузове + до 2000 кг на прицепе
Вооружение:курсовой 7,62-мм пулемет ДТ

Легкий полубронированный артиллерийский тягач Т-20 «Комсомолец» разработан в конце 1936 года под руководством главного конструктора завода № 37 Николая Александровича Астрова с использованием узлов и агрегатов малого плавающего танка Т-38 и грузового автомобиля ГАЗ-АА.

Машина была встречена войсками очень хорошо и широко использовалась частями Красной Армии до конца Великой Отечественной войны для буксировки 45-мм противотанковых и 76-мм полковых пушек.

Служба тягача Т-20 «Комсомолец»

Главное преимущество тягача Т-20 «Комсомолец» состояло в том, что его корпус был изготовлен из катаных броневых листов толщиной 7-10 мм, соединенных с помощью электросварки и заклепок.

Гусеничный движитель и наличие броневой защиты позволяли использовать тягач непосредственно на поле боя, благодаря чему артиллерийские батареи могли быстро менять огневые позиции, нередко находясь под ружейно-пулеметным огнем.

При необходимости тягач мог использоваться и как танкетка, благо 7,62-мм пулемет ДТ присутствовал на машине уже в «штатной» комплектации. В начале войны конструкторским бюро Василия Гавриловича Грабина на базе тягача была разработана противотанковая артиллерийская самоходная установка, вооруженная 57-мм пушкой. Под обозначением ЗИС-30 около ста этих установок использовались в артиллерийских противотанковых батареях танковых бригад.

Тягач Т-20 «комсомолец» с 57-мм пушкой. Больше известен как ЗИС-30

Устройство тягача Т-20 «Комсомолец»

В расположенной в передней части тягача бронированной кабине находились места командира расчета и механика-водителя. За кабиной располагалось закрытое бронекапотом моторное отделение, над которым находились два продольных сиденья для шести человек расчета артиллерийского орудия.

Гусеничный движитель на борт, состоял из мелкозвенчатой гусеничной цепи с открытым шарниром и цевочным зацеплением, четырех одинарных опорных катков малого диаметра, двух одинарных поддерживающих катков направляющего колеса с кривошипным механизмом натяжения и расположенного впереди ведущего колеса.

Тягач Т-20 «Комсомолец» с тентом

Зависимая подвеска тягача включала по две балансирные тележки на борт с листовыми полуэллиптическими рессорами.

С 1937 года до окончания производства в 1941 году было изготовлено 7780 тягачей «Комсомолец».

Источник: Легкий артиллерийский тягач Т-20 «Комсомолец»

armedman.ru

АТ-Л — лёгкий артиллерийский тягач — DRIVE2

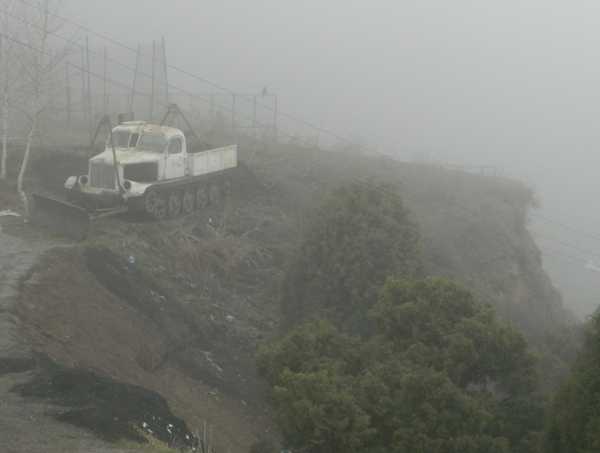

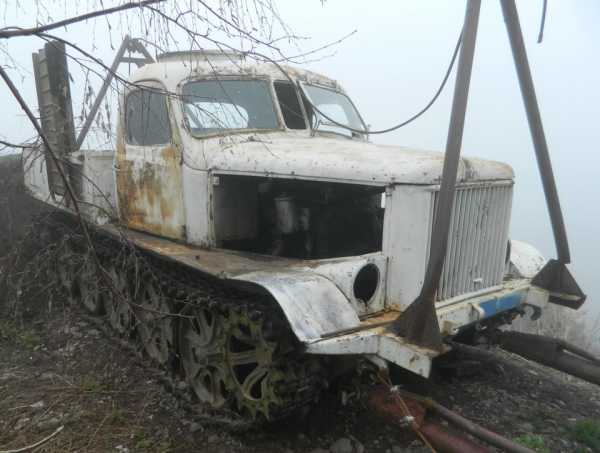

Был сильный туман, и я не поверил своим глазам когда я увидел его

Полный размер

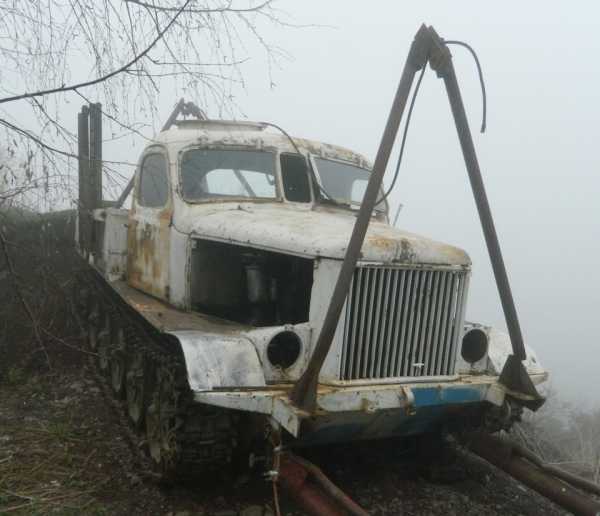

Подъехал поближе, и понял что не ошибся.

Полный размер

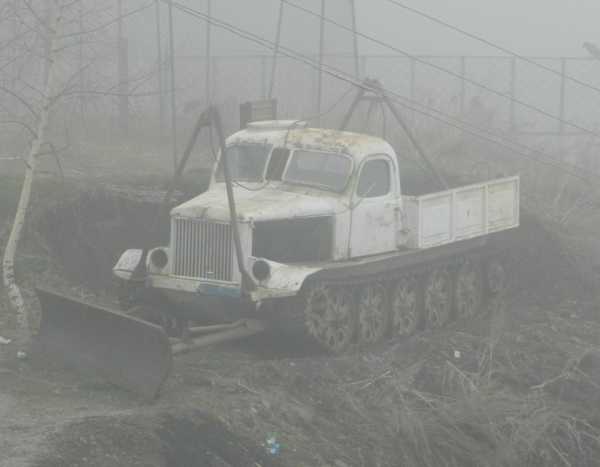

Да, это он: АТ-Л, или лёгкий артеллерийский тягач собственной персоной!

Полный размер

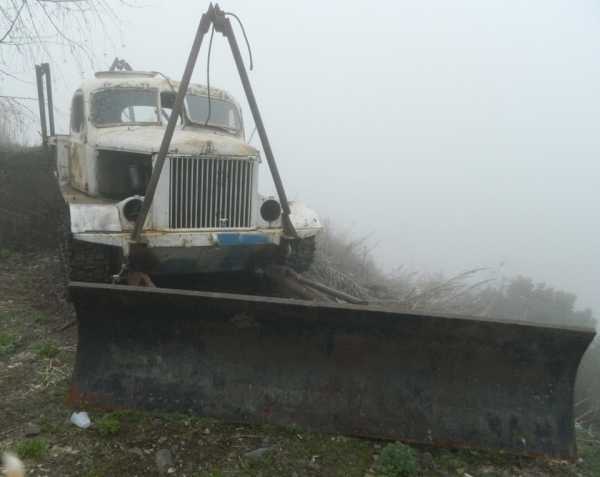

Немного переделан — спереди установлен отвал скребок.

Полный размер

Вообще, АТ-Л был создан в 1947 году конструкторским бюро Харьковского тракторного завода и выпускался до 1967 года в нескольких модификациях. Этот экземпляр 1958 года выпуска. В своё время заслужил уважение в армии и народном хозяйстве. Широко применялся для освоения труднодоступных районов СССР.

Полный размер

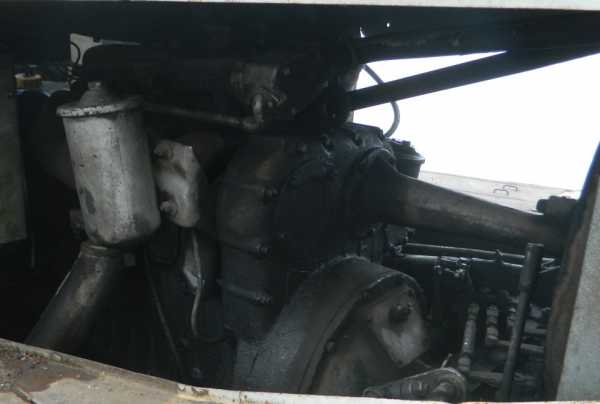

Двигатель ЯАЗ-204К, мощность 135 л.с. при 2000 об/мин

Полный размер

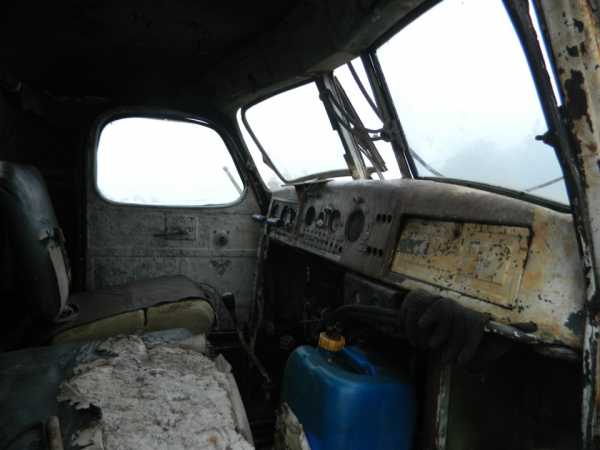

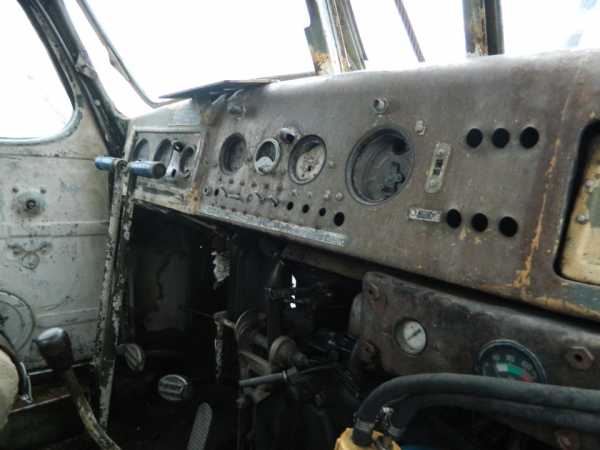

Число мест в кабине — 3, высота по кабине — 2200 мм

Полный размер

Трансмиссия механическая; фрикцион сухой, однодисковый

Полный размер

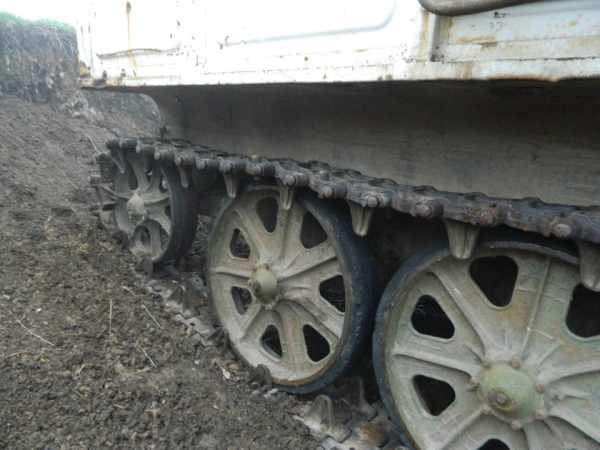

База опорных катков — 2935 мм, дорожный просвет 350 мм

Полный размер

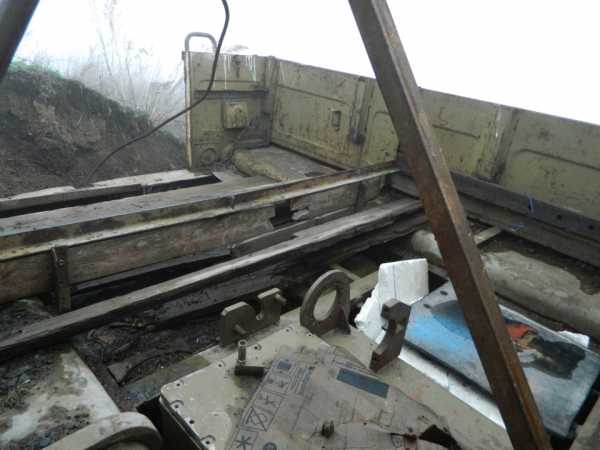

Число мест в кузове — 8

Полный размер

Самое главное — он жив, и на ходу. Вот так фактически музейный экспонат продолжает служить людям в труднодоступном месте очищая дорогу от снежных заносов.

Полный размер






Нравится

51



Поделиться:













Подписаться на автора

www.drive2.ru

Гусеничные бронетранспортёры и тягачи


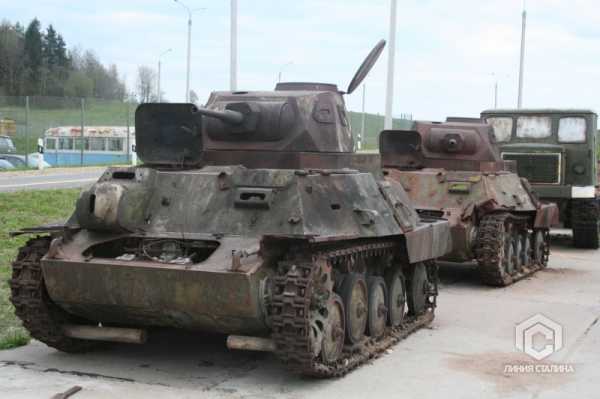

АТ-П


АТ-П (артиллерийский тягач полубронированный) выпускался с 1954 по 1962 год. Ему отводилась роль быстроходного лёгкого тягача переднего края, подобного довоенному Т-20 «Комсомолец».


Но если «Комсомолец» буксировал знаменитую «сорокапятку», то в упряжке нового лёгкого тягача были уже 85-мм орудия дивизионной артиллерии и даже 100-мм полевые пушки БС-3. Несмотря на то, что с вооружения АТ-П был снят относительно недавно (в 1998-м году) о его существовании мало кто знает. Тем более отрадно, что в нашей экспозиции есть столь редкая машина и в прекрасном ходовом состоянии. Она активно участвует в исторических реконструкциях, связанных с… Великой Отечественной войной, где «воюют» на стороне немцев. Ещё два АТ-П в недавнем времени выступали в роли не то Panzer II, не то в роли трофейного чешского Panzer 38(t) и у персонала Линии Сталина в шутку назывались «Прагами». Одна такая шуш-Praha даже снялась в художественном фильме «Поп» в эпизоде, где немцы входят в латвийскую деревню. Эту латвийскую деревню снимали в Строчице – Белорусском музее народной архитектуры и быта. Блеснул в этом фильме и ещё один наш ходовой экспонат БТ-7, сыгравший знаменитую «бэтэшку».






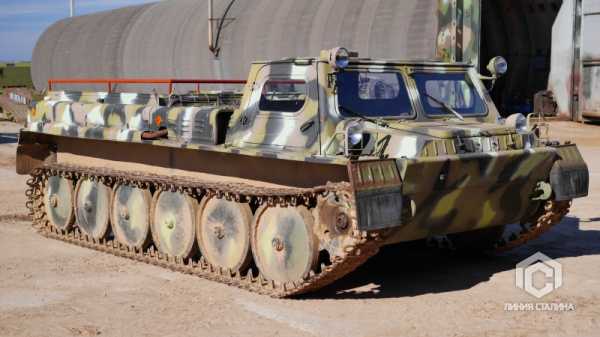

ГТ-СМ-1Д






Гусеничный транспортер ГТ-СМ-1Д предназначен для перевозки личного состава, стрелково-минометного вооружения, боеприпасов и других армейских грузов, буксировки специальных прицепов и работы в условиях труднопроходимой и пустынной местности, а также в горных районах. По компоновке ГТ-СМ-1Д аналогичен своему предшественнику ГТ-МУ-1Д: спереди сидят командир и водитель, за ними расположен мотор, а в корме – грузовое отделение. Оно оборудовано полумягкими сиденьями-скамейками и съемным тентом из синтетической ткани для 10 человек десанта. Внешне этот транспортёр немного похож на лёгкий тягач АТ-П, но в отличие от него не имеет бронирования и пулемёта. Правда на ГТ-СМ-1Д конструкторами предусмотрена установка панелей локальной броневой защиты, а перевозимые бойцы могут вести огонь из своего оружия поверх бортов. Проходимость транспортёра по снегу и слабонесущим грунтам очень высока. Движение на плаву осуществляется за счет перематывания гусениц. Машина оказалась настолько удачной, что производится до сих пор. Выпускается вариант, имеющий герметичное десантное отделение с независимым отоплением и оборудованием для автономного пребывания шести человек в течение трех суток. В зависимости от оборудования ГТ-СМ-1Д может использоваться в качестве санитарной, командно-штабной, аварийно-спасательной, машины связи или пограничной службы.


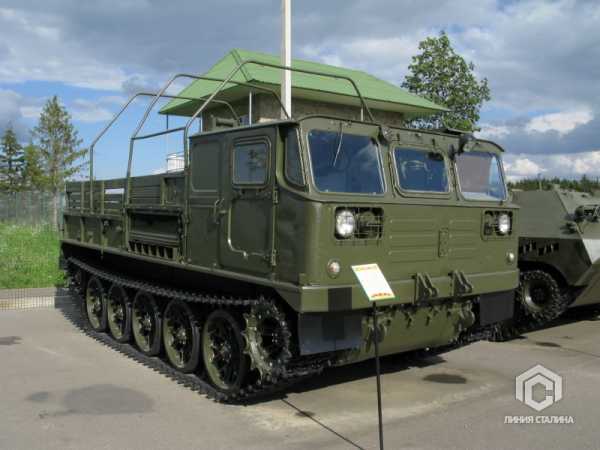

АТС-59Г



АТС-59 (артиллерийский тягач средний обр. 1959 года) был создан для буксировки артиллерийских орудий, боекомплекта к ним, орудийного расчета и снаряжения по всем дорогам и бездорожью. До 1966 года тягач выпускался на Курганском машиностроительном заводе. С переходом завода на выпуск БМП, производство АТС перенесли в Польшу. Ранний вариант тягача имел небольшую двухместную кабину и капот спереди. В нашей экспозиции представлена самая массовая бескапотная модификация АТС-59Г с просторной, герметичной и обогреваемой кабиной на 6 человек. В её средней части находится съёмный капот доступа к силовой передаче и главному фрикциону. Грузовая платформа расположена сразу за кабиной. Часть платформы расположена над двигателем, а часть в корме. Грузовая платформа, рассчитанная на 12 человек, накрывается брезентовым тентом. По бортам имеются откидывающиеся жёсткие сиденья, под которыми могут устанавливать дополнительные баки. В советской армии АТС-59Г использовался в основном в артиллерийских и зенитных частях, где буксировал 130-мм пушку М-46 или 100-мм зенитку КС-19. Вместе с ними поставлялся за рубеж. Активно участвовал в арабо-израильских конфликтах и в войне во Вьетнаме. С середины 70-гг всё большее количество этих тягачей стало передаваться в народное хозяйство, особенно для работы на Севере. Несмотря на преклонный возраст сегодня он продаётся и для частных лиц.


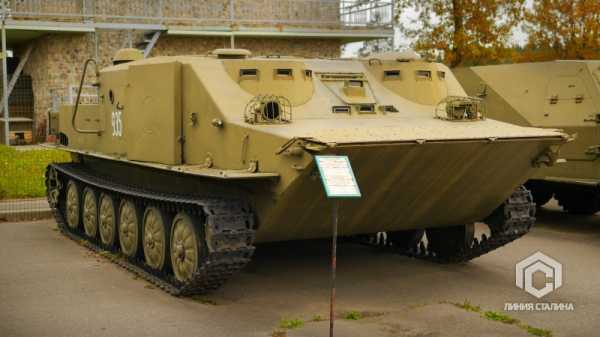

БТР-50ПК



Опыт эксплуатации в войсках первых советских бронетранспортёров БТР-40 и БТР-152 показал, что колёсная техника не всегда имеет достаточную проходимость в условиях распутицы и бездорожья. Поэтому в 1952-м году был построен первый в СССР гусеничный бронетранспортёр БТР-50П (П – плавающий). Созданный на базе плавающего танка ПТ-76, новый БТР мог не только преодолевать водные препятствия, но и перевозить на крыше моторного отделения до двух тонн груза. Это могли быть: автомобиль УАЗ-469 с семью десантниками; 76-мм пушка с 25 снарядами и пятью человеками расчёта; 85-мм пушка с двумя артиллеристами; три 82-безоткатных орудия с 24 выстрелами и двенадцатью человеками расчёта, или один 120-мм миномёт с 32 минами и шестью солдатами. Чтобы вкатить технику на БТР, на нём имелись специальные откидные аппарели и лебёдка для буксирования. Когда орудие оказывалось на бронетранспортёре, артиллерийский расчёт мог вести с него огонь прямо на ходу машины! Таким образом «пятидесятый» из обычного бронетранспортёра, перевозящего 12 стрелков, мог стать ещё и переправочным средством, обладавшим огневой мощью перевозимого вооружения. Неудивительно, что такая машина выпускалась более 20 лет и оказалась на вооружении армий 32 стран. По лицензии БТР-50П производился в Чехословакии и Китае. Как в СССР, так и в других странах, он постоянно улучшался. Десантное отделение первых машин было открытым сверху. В 1958-м в серию пошёл вариант с закрытым верхом БТР-50ПК (К – крыша), с приборами ночного видения и фильтровентиляционной установкой для защиты экипажа в условиях ведения ядерной войны. Именно эта машина и представлена в нашей экспозиции. На базе БТР-50П строились машины управления, эвакуации, технического обеспечения, минный тральщик и даже вариант без погрузочных аппарелей. Сегодня наибольшее количество «пятидесятых» сохранилось в России (около 1 000), в Египте (500) и Индонезии (134). Последняя модернизировала его до настоящего времени.



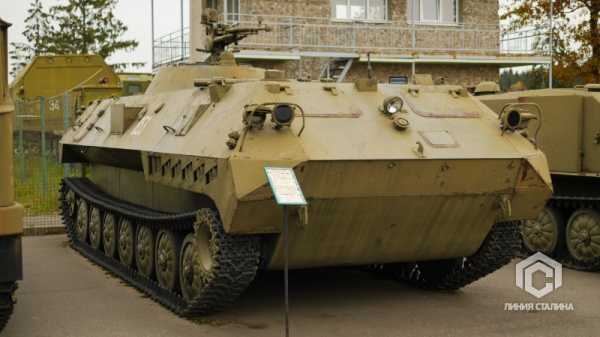

МТ-ЛБ



МТ-ЛБ (многоцелевой транспортёр лёгкий бронированный) появился в 1964-м году для замены АТ-П. Новый гусеничный транспортёр был создан на базе лёгкого тягача МТ-Л, который уже трудился в народном хозяйстве страны. Хорошо проверенную машину прикрыли противопульной бронёй, сделали плавающей и получился действительно многоцелевой транспортёр. В отличии от всех советских бронетранспортёров, двигатель в МТ-ЛБ находился по середине машины, и плыл он не с помощью водомётов, а перематыванием гусениц! В корме машины расположено грузовое отделение, где могут разместится 10 десантников, выходящих наружу через удобные задние двери. Конструкция МТ-ЛБ так удачна, что его легко приспосабливали к специфическим требованиям самых разных армейских служб, выпустив в более двадцати модификациях. На его базе была создана и первая в мире плавающая самоходная 122-мм гаубица «Гвоздика», способная сходу форсировать реку. По лицензии МТ-ЛБ строился в Польше (11 собственных модификаций) и в Болгарии (12 модификаций). Он оказался настолько востребованным, что был закуплен даже Швецией и Финляндией. Однако после распада СССР началась череда междоусобных войн, где враждующие стороны попытались использовать «эмтээлбэшку» в качестве боевой машины пехоты, то есть не по прямому назначению. Созданный для транспортировки 6,5 тонн грузов, МТ-ЛБ конечно же был не пригоден ни для наступательных действий, ни для огневой поддержки пехоты. Поэтому у части «знатоков» военного дела эта прекрасная машина получила уничижительное название «мотолыга».



Машина СОБа






Бронетранспортёр МТ-ЛБу (универсальный), созданный на базе МТ-ЛБ, оказался ещё более универсальной машиной чем его родитель. Она стала основой для 50 (!) различных модификаций только в СССР и России. Ещё 7 вариантов созданы на базе МТ-ЛБу в Болгарии, по 4 в Украине и Беларуси и по 3 в Финляндии и Швеции. Представленная в нашей экспозиции машина старшего офицера батареи (СОБ) тоже построена на базе МТ-ЛБу. Офицер из неё корректирует огонь батареи самоходных артиллерийских установок, поддерживая с связь с их командирами, а так же с руководством дивизиона, начальником штаба и командиром батареи. В состав экипажа СОБа помимо самого офицера входит механик-водитель, оператор-топогеодезист, радиотелефонист, старший радиотелефонист и командир отделения. Имеется и три места для десантников. В первое время после открытия ИКК Линии Сталина машина СОБа выступала в исторических реконструкциях в роли немецкого бронетранспортёра


.





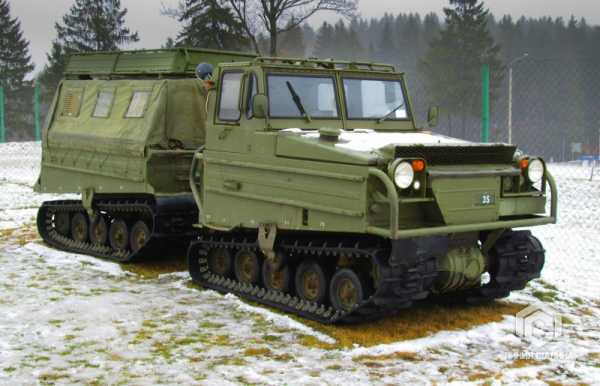

Bv 202



В нашей экспозиции помимо советской бронетехники имеется и шведский сочленённый транспортёр Bv 202 фирмы «Вольво». Производство столь уникальной машины началось в конце 1962 года. До этого шведская армия довольствовалось американским транспортёром М 29 фирмы «Студебеккер». Это была бескабинная открытая сверху гусеничная машина корытообразной формы, которая могла преодолевать реки с помощью навесных понтонов. Её плохая управляемость на плаву и отсутствие отапливаемой кабины вынудили шведов заняться постройкой собственной машины. В это время в лесном хозяйстве Швеции уже активно использовались связки гусеничного трактора и прицепа, гусеницы которого приводились в движение двигателем трактора, а поворот осуществлялся изгибанием рамы. Эти наработки и нашли блестящее воплощение в военном транспортёре «Вольвы». Вv 202 получился отличным пловцом и вездеходом, уверенно идущем по снегу любой глубины, по торфяникам и болотам. Благодаря сочленённой конструкции, транспортёр без труда брал вертикальные преграды метровой высоты, и радиус его разворота был как у легковушек – всего 14 метров! Имея багажник на крыше прицепа, транспортёр перевозил до тонны грузов или 10 бойцов. Всего с 1963 по 1980 год было построено 5 177 вездеходов Bv 202, сменённых потом бескапотной бронированной моделью Bv 206 с шестиместной кабиной и закрытым бронеприцепом. Помимо шведской армии 202-й нёс службу в войсках Норвегии, Дании, Великобритании и даже продавался частным лицам. За 10 000 евро можно купить его и сегодня.

stalin-line.by

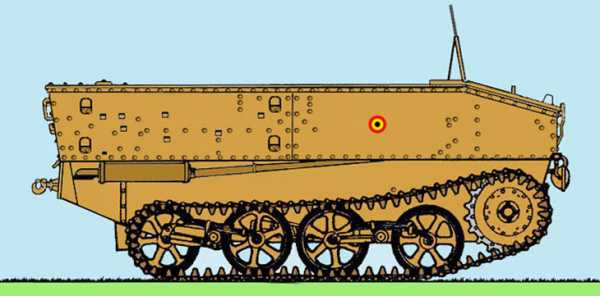

Vickers-Carden-Loyd Artillery Tractor Лёгкий артиллерийский тягач
