Сигнальная лампа для автоматических ворот и шлагбаумов

Сигнальная лампа – это обычный проблесковый маячок, который устанавливается на автоматические ворота и шлагбаумы с целью обеспечения их безопасной эксплуатации.

Традиционно лампы имеют оранжевый цвет, но есть и белые. Раньше по цвету можно было определить тип самой лампочки: в оранжевых устанавливались лампы накаливания, а в белых светодиодные. Сейчас большинство производителей делают светодиодные маячки в двух цветах, а в последнее время выпускаются стробоскопические лампы всевозможных расцветок, поэтому тип лампы по цвету уже не угадаете.

Подбирать проблесковый маячок того же производителя, что и автоматика или шлагбаум, можно руководствуясь необходимым напряжением питания (220 В или 24 В) и допустимой мощностью. Как правило, в комплекте автоматической системы предлагается подходящая модель.

В принципе, Вы ничего не должны ни одному производителю, поэтому можете смело выбирать либо самый привлекательный для Вас маячок по дизайну, либо по стоимости. Работать они будут примерно одинаково (если внутри однотипные лампы).

Чем сигнальные лампы отличаются и как правильно их устанавливать расскажу дальше, а для начала приведу наиболее популярные в нашей стране модели:

Сигнальные лампы для ворот и шлагбаумов:
MILLER TECHNICS (Тайвань)
	Lampada (230 В)	ЦЕНА
	Lampada (24 В)	ЦЕНА
	Light (Alarm) (24 В)	ЦЕНА
CAME (Италия)
	Kled (220 В)	ЦЕНА
	Kled (24 В)	ЦЕНА
	Dadoo (220 В)	ЦЕНА
	Dadoo (24 В)	ЦЕНА
NICE (Италия)
	EL (220 В)	ЦЕНА
	EL (24 В)	ЦЕНА
	WLT (24 В)	ЦЕНА
	Lusy (220 В)	ЦЕНА
	Lusy (24 В)	ЦЕНА
BFT (Италия)
	Ray X (220 В)	ЦЕНА
	Ray X (24 В)	ЦЕНА
	LTA (220 В)	ЦЕНА
	LTA (24 В)	ЦЕНА
COMUNELLO (Италия)
	Swift LED (24 В)	ЦЕНА
ROGER (Италия)
	R92 (220 В)	ЦЕНА
HORMANN (Германия)
	SLK (220 В)	ЦЕНА
	SLK (24 В)	ЦЕНА
DOORHAN (Россия)
	Lamp-Led (220 В)	ЦЕНА
	Lamp-Led (24 В)	ЦЕНА
AN-MOTORS (Беларусь)
	F5000 (220 В)	ЦЕНА
	F5002 (24 В)	ЦЕНА

Если Вы не нашли в списке какой-то конкретной сигнальной лампы, скорее всего она снята с производства, но вполне возможно, у нас на складе такая еще есть. Если же нет, мы подберем Вам подходящую модель того же производителя даже если его нет в таблице (в ней приведены только самые популярные), либо другой торговой марки (проблесковые маячки могут быть взаимозаменяемыми).

Дополнительные возможности сигнальной лампы

Как правило, в базовой комплектации автоматики или шлагбаума сигнальной лампы нет вообще, поскольку приводы и барьеры будут работать и без маячка, но все до единого производители автоматических систем настоятельно рекомендуют ее установить, поэтому в оптимальном комплекте она точно будет.

Основная функция проблескового маячка – информирование о работе движущегося механизма, но в качестве «бонуса» Вы можете получить увеличение радиуса действия пультов дистанционного управления: если дальность радиосигнала 35 м для Вас недостаточна, на лампу устанавливается антенна, увеличивающая ее до 150-200 м. Во многих моделях маячков такая антенна встроена сразу, поэтому уточняйте этот момент у менеджера.

Шлагбаумы обычно имеют много независимых пользователей, у каждого из которых свой пульт дистанционного управления, поэтому нельзя быть уверенным, что никто не послал только что команду на закрытие, и стрела не опустится прямо на Ваш автомобиль.

Во многих современных моделях барьеров сигнальная лампа сразу интегрирована в верхнюю часть тумбы, поскольку даже хорошо обозначенная в проезде стрела в темное время суток не обеспечивает полную безопасность – водителю важно понимать, что заградительная рейка именно движется, а не застыла в вертикальном положении.

Автоматические ворота тоже могут иметь много независимых пользователей, поэтому мигание сигнальной лампы является однозначным предупреждением для водителей, что створки движутся по команде другого человека, и проезжать нельзя, даже если проезд открыт.

Кроме своей основной функции и возможности установить радиоантенну сигнальные лампы некоторых моделей могут использоваться для дополнительной подсветки ворот – в этом случае лампа не мигает, а просто горит. Если же Вы активировали двигатель электропривода, маячок начнет мигать с интервалом 1 раз в секунду.

Есть лампы с функцией информирования о неполадках в автоматической системе, которые при любых сбоях сигнализируют об этом более частым миганием, или продолжают мигать, когда автоматическое устройство завершило маневр и двигатель отключился.

Разумеется, любая дополнительная опция добавляет стоимости самой автоматике и усложняет ее блок управления, а также делает дороже сигнальную лампу, способную поддерживать дополнительные функции.

В чем разница между дорогими и дешевыми сигнальными лампами?

Если Вы уже просматривали предложения в Internet, могли обратить внимание на разброс цен: от 500 грн до 12,5 тысяч. Чем они могут настолько кардинально отличаться?

За 12,5 тыс грн Вы можете приобрести маячок с вращающимся зеркалом производства известной немецкой компании Hörmann. Несомненно, это надежная лампа с «крутыми» характеристиками. В ее паспортных данных сказано, что она сделана из ударопрочного поликарбоната желтого цвета, и совместима с блоками управления Hörmann.

За 350-500 грн Вам предлагается маячок тайваньского производства для различных проездов тоже из поликарбоната желтого цвета, который также совместим с автоматикой и шлагбаумами.

Сравнительная таблица технических характеристик выглядит так:

Характеристики:	Hörmann	Lampada	Light (Alarm)	Kled
Страна-производитель	Германия	Тайвань		Италия
Цвет	желтый	оранжевый	желтый
Питание, В	220	220/24	24	220/24
Степень защиты, IP	65	44		54
Диапазон рабочих температур, °С	-20 … +60	-30 … +55		-20 … +60
Гарантийный срок, месяцев	12

Разумеется, цена маячка напрямую зависит от того, какая в нем лампочка – обычная лампа накаливания в любом магазине стоит дешевле, чем светодиод (LED или стробоскоп), но эта разница исчисляется сотнями гривен, а не тысячами.

Имеет свою цену и встроенная антенна, но она тоже стоит 100-150 грн, а не 10 тысяч.

Лампы с различными световыми сценариями (мигание или просто свет, мигание и подсветка ворот, более частое мигание при обнаружении неполадок в автоматической системе) тоже более дорогие, чем просто проблесковый маячок, но все эти «навороты» тоже не могут стоить 10 тысяч гривен. Тогда что?

Имя производителя. Любая продукция раскрученного бренда стоит гораздо дороже, чем аналог от малоизвестной торговой марки. Ярким примером может служить телефон Vertu – крутая «труба-звонилка», которая в 20 раз дороже последнего айфона.

На самом деле все сигнальные лампы будут работать примерно одинаково – их основная функция заключается в оповещении о работе автоматики либо шлагбаума, поэтому выбирайте маячок исходя из его совместимости со своей автоматической системой и своих финансовых возможностей.

Какой мощности Вам нужен проблесковый маячок?

Сигнальные лампы могут иметь мощность от 0,2 Вт до 25 Вт, но это Вам нужно знать только для того, чтобы не купить модель с избыточной для своей автоматики мощностью. Если двигатель привода или шлагбаума маломощный, а Вы установите периферийные устройства с большим потреблением, может такое случиться, что все вместе работать не сможет: либо ворота открываются, либо мигает лампа…

В комплектации любой автоматической системы недаром рекомендуются соответствующие аксессуары – они подобраны с учетом возможностей мотора электропривода и функциональности блока управления. Но это не значит, что нельзя подобрать периферийные элементы других производителей. Мы часто рекомендуем вместе с достаточно дорогостоящей автоматикой сигнальные лампы (а также пульты ДУ и фотоэлементы) не «родные», а более дешевые китайского производства – так комплект будет стоить намного меньше.

Например, с итальянской автоматикой Rotelli мы предлагаем тайваньские фотоэлементы и сигнальную лампу – они без проблем подключаются к блоку управления, причем такая замена фирменных европейских аксессуаров более дешевыми аналогами никак не отражается на работе автоматической системы в целом.

Если Вам интересно снизить общую сумму установки автоматики или шлагбаума путем замены брендовых аксессуаров более дешевыми моделями, наш специалист подберет оптимальный вариант. Для посетителей этого сайта консультации предоставляются бесплатно.

Лампа накаливания VS светодиод

Лампа накаливания – классический и самый дешевый вариант, в котором источником света служит вольфрамовая нить накала, так называемое «тело горения». Это малоэффективный источник света, поэтому в развитых странах их для освещения уже не используют, но для мигающего сигнала проблескового маячка такой лампы достаточно. Менять придется с той же частотой, что и подобную лампочку в доме.

Светодиодная лампа (led) – это твердотельный источник света, в котором используется свечение полупроводников при прохождении электрического тока. Она состоит из платы с яркими светодиодами и цоколя, в котором устанавливается блок питания, обеспечивающий ровный немерцающий свет. Свет гораздо ярче (и агрессивнее), чем у лампы накаливания, расход энергии намного меньше, а срок службы больше.

Стробоскопические лампы тоже светодиоды, но их не используют в качестве основного освещения в домах ввиду высокого коэффициента пульсации – они скорее «наружные», потому применяются для создания динамических световых эффектов, например, для декоративной подсветки зданий, телевышек, мостов.

В сигнальных лампах стробоскопы уместны, потому применяются достаточно часто. Некоторые торговые марки выпускают разноцветные проблесковые маячки именно с такими лампочками, но пока их стоимость достаточно высока.

Кроме классических желтого и белого цветов стробоскопы могут иметь самые различные расцветки, но в нашей стране такие лампы пока не очень популярны – пользователи не уверены, что все будут воспринимать их как сигнал оповещения о работе движущегося механизма, а не обычную иллюминацию.

Как установить сигнальную лампу на ворота или шлагбаум

Если речь идет о воротах, лампу следует устанавливать так, чтобы ее было хорошо видно с улицы и со двора. Чаще всего это опорный столб или забор.

Крепление лампы в этом случае осуществляется с помощью специального кронштейна для монтажа на горизонтальную или вертикальную поверхность. Этот кронштейн может идти в комплекте с лампой или же его нужно приобретать отдельно – у каждого производителя свой взгляд на оптимальную комплектацию.

Если проезд контролируется шлагбаумом лампу тоже можно установить на опору рядом с ним, но чаще всего ее монтируют прямо на тумбу барьера.

Любая сигнальная лампа состоит из лампочки и платы прерывания, которая обеспечивает мигание маячка, потому для подключения Вам обязательно потребуется многожильный провод в круглой изоляции сечением 2*75мм (провод с большим сечением неудобно будет подключать к блоку управления автоматической системы).

Подключить проблесковый маячок очень просто – в инструкции по монтажу и эксплуатации любого электропривода и шлагбаума всегда приводится схема электроподключений, в которой четко указываются названия контактов, в том числе и для сигнальной лампы, причем можете не обращать внимание на фазировку – полярность не имеет значения.

Если Ваша лампа будет с радиоантенной (встроенной или присоединенной), для нее дополнительно потребуется коаксиальный экранированный кабель с сопротивлением, который используется для подключения телевизионных антенн с сопротивлением 50-75 Ом. Для антенны на плате тоже есть специальный разъем (он обозначен производителем в инструкции). Главное не перепутать клеммы для коаксиального кабеля с клеммами подачи 220 В.

Если остались вопросы, прямо сейчас можно набрать нашего специалиста и получить на них квалифицированные ответы. При самостоятельном монтаже сигнальной лампы также можно звонить нашим инженерам если возникнут трудности – посетителям нашего сайта такие консультации предоставляются бесплатно.

novi-vorota.com.ua

Как сделать мигающий светодиод: обзор различных схем

Мигающие светодиоды применяются в различных сигнальных схемах, в рекламных щитах и вывесках, электронных игрушках. Сфера их применения достаточно широка. Простая мигалка на светодиоде может быть также использована для создания автосигнализации. Надо сказать, что моргать этот полупроводниковый прибор заставляет встроенная микросхема (ЧИП). Основные достоинства готовых МСД: компактность и разнообразие расцветок, позволяющее красочно оформлять электронные устройства, например, рекламное табло с целью привлечения внимания покупателей.

Но можно изготовить мигающий светодиод самостоятельно. Используя простые схемы, это сделать несложно. Как сделать мигалку, имея небольшие навыки работы с полупроводниковыми элементами, описано в этой статье.

Мигалки на транзисторах

Самый простой вариант – светодиодная мигалка на одном транзисторе. Из схемы видно, что база транзистора висит в воздухе. Такое нестандартное включение позволяет ему работать как динистор.

Светодиодная мигалка на одном транзисторе

При достижении порогового значения возникает пробой структуры, открытие транзистора и разрядка конденсатора на светодиод. Такая простая мигалка на транзисторе может найти применение в быту, например, в небольшой елочной гирлянде. Для ее изготовления понадобятся вполне доступные и недорогие радиоэлементы. Светодиодная мигалка, сделанная своими руками, придаст немного шарма пушистой новогодней красавице.

Можно собрать похожее устройство уже на двух транзисторах, взяв детали из любой радиоаппаратуры, отслужившей свой срок. Схема мигалки приведена на рисунке.

Схема мультивибратора на двух транзисторах для простой мигалки

Для сборки понадобятся:

• резистор R = 6,8–15 кОм – 2 штуки;
• резистор R = 470–680 Ом – 2 штуки;
• транзистор n-p-n-типа КТ315 Б – 2 штуки;
• конденсатор C = 47–100 мкФ – 2 штуки;
• маломощный светодиод или светодиодная лента.

Диапазон рабочего напряжения 3–12 вольт. Подойдет любой источник питания с такими параметрами. Эффект мигания в данной схеме достигается поочередным зарядом и разрядом конденсаторов, влекущим за собой открытие транзисторов, в результате чего появляется и исчезает ток в цепи светодиода.

Светодиоды с миганием можно получить, подключив выводы к нескольким разноцветным элементам. Встроенный генератор выдает поочередно импульсы на каждый цвет. Частота моргающего импульса зависит от заданной программы. Таким веселым миганием можно порадовать ребенка, если установить устройство в детскую игрушку, например, машинку.

Неплохой вариант получится, если взять трехцветный мигающий светодиод, имеющий четыре вывода (один общий анод или катод и три вывода управления цветом).

Еще один простой вариант, для сборки которого понадобятся батарейки типа CR2032 и резистор сопротивлением от 150 до 240 Ом. Мигающий светодиод получится, если последовательно соединить все элементы в одной схеме, соблюдая полярность.

Мигающий светодиод

Если получается собрать веселые огоньки по простейшей схеме, можно перейти к более сложной конструкции.

Схема мигалки на светодиодах

Данная схема мигалки на светодиодах работает следующим образом: при подаче напряжения на R1 и заряжении конденсатора С1, на нем растет напряжение. После того как оно достигнет 12 В, происходит пробой p-n-перехода транзистора, что увеличивает проводимость и вызывает свечение светодиода. При падении напряжения транзистор закрывается, и процесс идет сначала. Все блоки работают примерно на одной частоте, если не учитывать небольшую погрешность. Схему мигалки на светодиодах с пятью блоками можно собрать на макетной плате.

Макет мигалки на транзисторах

lampagid.ru

Лампы для откатных ворот: сигнальные

Комплект автоматики для откатной системы

В комплекте автоматики откатных ворот вы можете обнаружить сигнальную лампу (иногда с антенной), очень похожую на мигалки, которые устанавливают на автомобили, перевозящие крупногабаритные грузы или ставят на обслуживающую технику.

Как и в случае с автомобилями, для откатных ворот она служит предупреждающей сигнализацией и срабатывает тогда, когда происходит открывание или закрывание створки. Ранее подобные маячки использовались только для шлагбаумов, так как скорость движения их стрелы очень высокая. Но в последнее время оранжевые «мигалки» стали устанавливать и на обычные ворота.

Общие сведения

Практическая польза от маячка, на первый взгляд, весьма незначительна, но это не совсем так. По проблесковому маячку мы можем судить о некоторых неисправностях, которые могут возникнуть при эксплуатации ворот. Рассмотрим их более детально:

• при нажатии на пульт, створка откатных ворот не закрывается (при этом маячок мигает). Это может означать, что ворота во что-то уперлись (снег или лед) или в направляющую попала вода и замерзла, тем самым заблокировала движение створки;
• случай, когда ворота закрылись, а сигнальная арматура светится дольше положенного времени, может свидетельствовать о замерзании и несрабатывании концевого выключателя, или о том, что створка не попала в улавливатель.

В обоих случаях вы сможете оперативно отключить двигатель привода пультом и избежать его дальнейшего перегрева или поломки до устранения причин неисправности.

Установка сигнальной лампы

Выбор необходимого места установки

Сигнальную лампу лучше всего устанавливать в том месте, где ее хорошо будет видно как со стороны улицы, так и с внутренней стороны двора. В таком случае выезжая, вы будете отлично видеть сигнал об открывании створки. Этот сигнал также смогут увидеть прохожие или водители на улице. Тем самым они будут оповещены о выезде автомобиля.

Чаще всего, сигнальный маячок устанавливают недалеко от привода или блока управления автоматикой. Это весьма логично и позволяет сократить длину питающего провода. Установка сигнальной арматуры сводится к нескольким простым действиям:

• необходимо прикрепить площадку для сигнального маячка на внутренний столб конструкции (если вы остерегаетесь вандалов). Либо на внешний, где его лучше будет видно с улицы. Изготавливаются специальные угловые кронштейны для проблесковых маячков, позволяющие их крепить как на столбах, так и на кирпичных или бетонных элементах откатных ворот;
• установить на готовую площадку основание корпуса маячка при помощи саморезов;
• завести провода электроснабжения. Подключение питания к лампе лучше всего проводить медным гибким проводом 2 х 0,5 – 2 х 1 мм. Выбирать провод большего сечения нет смысла, так как маячок маломощный, а толстый провод неудобно заводить в корпус и подключать к клеммам;
• завести провод антенны (если она имеется в комплекте). Для антенн используется коаксиальный провод волновым сопротивлением в 50 Ом;
• подключить все провода к клеммам и закрыть корпус маячка.

Схема с расположением

Длина проводов должна позволять свободно провести их по столбу откатных ворот к щиту автоматики. Лучше когда провода будут с небольшим запасом «на всякий случай». Если нет возможности провести провода внутри столба, тогда лучше воспользоваться пластиковыми коробами для проводов, закрепив их на поверхности столба саморезами либо другим удобным способом.

Лампы для маячков производятся напряжением питания от 12 и 24В постоянного тока и 220В переменного. При покупке эти данные нужно уточнять в инструкции к автоматике ваших откатных ворот.

Виды сигнальных устройств

Вариант мигающего устройства

Маячки изготавливают двух видов: с лампами накаливания и светодиодные. Первый тип являет собой прозрачный плафон оранжевого цвета с лампой под патрон типа «миньон». Лампы накаливания, особенно в режиме мерцания, быстро изнашиваются, и их придется менять минимум пару раз в год.

Светодиодные − служат значительно дольше, кроме того, они светятся значительно ярче и привлекают больше внимания. Светильники предназначены для установки вне помещения и имеют степени защиты от IP-44 до IP-54, что означает высокую защиту от пыли и брызг воды в любом направлении. Диапазон рабочих температур маячков составляет от -20 до +50°C и позволяет использовать их практически при любом климате.

Значение проблесковых маячков

Вариант с антенной

Некоторые люди считают, что в проблесковых устройствах установлен радиоприемник для пульта управления. Однако это не так. То, что некоторые сигнальные маячки комплектуются антенной, вовсе не значит, что они являются радиоприемником. Единственная плата, устанавливаемая в сигнальную лампу – это схема прерывания, обеспечивающая мигание лампы или светодиодов.

На самом деле наличие антенны на маячке вызвано практичностью, так как сигнальная арматура всегда устанавливается на видном месте, и наличие здесь антенны будет усиливать сигнал. Антенна, закрепленная на корпусе сигнального маячка коаксиальным проводом, подключается к щиту управления автоматикой откатных ворот и усиливает принимаемый сигнал от пульта.

Сигнальные маячки считаются необязательными элементами автоматики откатных ворот. Однако их наличие позволяет лишний раз привлечь внимание к открывающимся воротам, тем самым повысить безопасность окружающих. Тем более что установить и подключить сигнальную лампу своими руками совсем несложно и этот процесс не займет много времени. Подробности об установке автоматики можно узнать из видеоматериала.

moyaograda.ru

Светодиодная сигнальная лампа MS86

Светодиодные сигнальные лампы с режимами постоянного и мигающего свечения диаметром 86мм серии MS86

Эти сигнальные лампы имеют разнообразные режимы свечения: проблесковый маячок, постоянное свечение, мигающее свечение, стробоскоп. Диапазон питающих напряжений от 12 Вольт постоянного тока до 250 Вольт переменного тока. Цветовая гамма представлена всеми основными оттенками цветовой палитры.

MS86 применяются как на автотракторной технике, морских и речных судах, так и на промышленном производственном оборудовании.

  MS86W

Светодиодные сигнальные лампы серии MS86W имеют три режима свечения для разнообразных областей применения: стробирующее свечение, мигание или маячок.

• Режимы свечения: вращение или постоянное свечение;
• Светодиоды с высочайшей яркостью и длительным сроком службы;
• Небольшая потребляемая мощность;
• Корпус из теплостойкого АБС-пластика;
• Ударопрочные и теплостойкие плафоны из поликарбоната;
• Монтаж в помещении и вне помещения;
• Цвета плафонов: красный, желтый, зеленый, синий и прозрачный.

Подробнее о MS86W



MS86L

Светодиодные сигнальные лампы с режимами постоянного и мигающего свечения диаметром 86мм MS86L

• СИД с высочайшей яркостью;
• Широкое рассеяние света за счет плафонов куполообразной формы с призматической поверхностью;
• Хорошая различимость на большом расстоянии;
• Постоянный или мигающий режим работы по выбору;
• Цвета плафонов: красный, желтый, зеленый и синий;
• Степень защиты IP65.

Подробнее о MS86L



 MS86T

Многофункциональная светодиодная сигнальная лампа диаметром 86 мм  с режимами постоянного/мигающего свечения или маячка MS86T

• Высочайшая светоотдача благодаря уникальной светодиодной технологии;
• Широкое рассеяние света за счет плафонов куполообразной формы с призматической поверхностью;
• Хорошая различимость на большом расстоянии;
• Две частоты мигания;
• Регулируемая частота мигания и вращения;
• Встроенный зуммер с регулируемым уровнем громкости;
• Срок службы лампы до 30 000 часов;
• Цвета плафонов: красный, желтый, зеленый, синий или прозрачный.

Подробнее о MS86T



 MS86M

Трехцветная светодиодная стробоскопическая сигнальная лампа диаметром 86 мм MS86M

• 3-цветный модульный светодиод;
• СИД повышенной яркости и призматические плафоны обеспечивают оптимальное распределение света;
• Поддержка множество напряжений питания;
• Защита от ударов и вибрации;
• Обтекаемая форма сигнальных ламп хорошо подходит для автомобилей правоохранительных, аварийных и медицинских служб;
• Высочайшая интенсивность излучения света;
• Срок службы лампы до 30 000 часов.

Подробнее о MS86M



 MS86S

Стробоскопические ксеноновые лампы диаметром 86 мм MS86S

• Ксеноновые лампы;
• Широкое рассеяние света за счет плафонов куполообразной формы с призматической поверхностью;
• Хорошая различимость на большом расстоянии;
• В основе лампы — модуль в виде печатной платы;
• Простая и быстрая замена;
• Цвета плафонов: красный, желтый, зеленый и синий.

Подробнее о MS86S

rusautomation.ru

Оранжевый светодиодный маяк (мигалка) на магнитном основании

Всем добра!
Сегодня поведаю о проблесковом маяке оранжевого цвета, широко известном в узких кругах дорожных рабочих и велосипедистов 🙂

Начнем с юридической грамотности.

Приказ МВД России от 31.03.2014 N 194

…
11. Установка проблескового маячка желтого или оранжевого цвета разрешается на транспортных средствах, непосредственно выполняющих работы по строительству, ремонту или содержанию дорог, погрузке поврежденных, неисправных и перемещаемых транспортных средств, перевозящих крупногабаритные грузы, взрывчатые, легковоспламеняющиеся, радиоактивные вещества и ядовитые вещества высокой степени опасности, а также на транспортных средствах, осуществляющих сопровождение транспортных средств, перевозящих крупногабаритные, тяжеловесные и опасные грузы, и организованных групп велосипедистов при проведении тренировочных мероприятий на автомобильных дорогах общего пользования.
12. В случаях, предусмотренных пунктами 10 и 11 настоящей Инструкции, выдача разрешения не требуется.
…

Посылка шла почти месяц без трекинга. Упаковки особенной не было, только коробка с маяком в пакетике внутри. Сама коробка от производителя с информацией об устройстве, была практически вся заклеена желтым скотчем.

Приступим к визуальному осмотру.
Диаметр самого маяка 9,5см, высота 11см. Масса 0,5кг.
Длина всего кабеля в собранном виде 75см, скрученной части 25см. Максимум в растянутом состоянии около 2,5 метров.
Кабель мягкий, на конце разборный штекер для гнезда прикуривателя.

Предохранитель отсутствует.

Заявлена работа от 12/24V, проверить смогу только от 12.
Кнопки вкл/выкл нет, управление питанием только путем вставления/выдергивания штекера из гнезда прикуривателя. Значит и режим работы только один.
Всё выполнено качественно: заусенцев на пластике, следов отливки, сколов и царапин нет. Пластиковая прозрачная крышка держится на 3 винтах, сидящих в углублениях на дне. Защитная наклейка, закрывающая магнит, расположена не совсем по центру.

Предупредительная наклейка по периметру об электрической начинке и наклейка ОТК производителя о проверке 12V на верхушке присутствуют.


Фото в разобранном виде: оранжевый колпак, отражатель-воронка, плата со светодиодами и магнитным основанием.

Поиск по маркировке HS-52065-X ничего толкового не дал, поэтому просто насладимся 10 светодиодами 🙂

И способом крепления платы к основанию маяка.

Если устанавливать маяк на крыше над водительской дверью и подключать к стандартно расположенному на большинстве автомобилей разъему прикуривателя около рукоятки коробки передач, кабель натянется и будет проходить прямо через рабочую зону водителя. Удобнее, когда есть дополнительный прикуриватель в центральном подлокотнике или для задних пассажиров, тогда можно протянуть провод за сиденьем водителя и примагнитить девайс на крышу в районе левой центральной стойки.

Фото вспышки установленного маяка на крыше в темное время суток:

Вблизи:

Первое видео. Зима, ночь, включен только маяк.

Теперь маяк + аварийка.

Заявленная мощность маяка 20W, но как видно, стандартные лампочки в поворотниках фар светят ярче. Однако ПДД предписывает нам использовать аварийку только в случае экcтренной остановки. А вот в движении нужно пользоваться поворотниками (сами понимаете для чего) + проблесковым маяком для обозначения автомобиля, выполняющего работы, сопровождающего грузы и т.д.
К сожалению, разобраться в типе установленных светодиодов у меня нет возможности, выводы о реальной мощности можно сделать по видео.

В кратком итоге:
Устройство жизнеспособное и выполняет основную функцию — привлекает дополнительное внимание к автомобилю, повышая шансы на безопасную езду в особых условиях. При этом дешевле брендовых аналогов минимум в 8 раз (ценник начинается от $100…)
Если покупать самому для обеспечения вышеозвученых целей для легкового автомобиля — вполне достаточно. Для грузового транспорта я бы рекомендовал светодиодную балку помощнее.

Лично для себя решил, что буду добавлять предохранитель, выключатель и удлинять кабель.
Удачи на дорогах!

Фауно-бонус 🙂

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Проблесковый маячок – советы по установке маяков на болтах и световых балоклесковых маячков

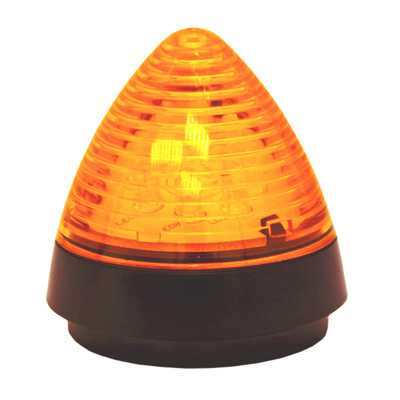

Проблесковый маячок – как правильно установить маяк

СОВЕТЫ ПО УСТАНОВКЕ ПРОБЛЕКСОВЫХ МАЯЧКОВ И СВЕТОВЫХ БАЛОК

Проблесковый маячек или световая балка должны быть установлены на расстоянии не менее 1200 мм. от центра лампы до земли. Маячки/световые балки нужно устанавливать так, чтобы они были видны с любой стороны, на разумной дистанции. Плоскость основания установленых маяков/автолюстр, должна быть параллелна  земле.  У  спец. сигналов устанавливающихся на плоскую крышу, и имеющих поперечную ось симметрии, поперечная ось симметрии должна совпадать с продольной осью симметрии транспортного средства. При монтаже маяков/световых балок на транспортное средство с установленым радио, расстояние от антены должно быть не меньше 500mm.

Кабель питания спец. сигнала должен быть проложен отдельно, вдалеке от чуствительных кабелей (радио, антена,  антиблокировочная, тормозная система и т.п.). Если так сделать не возможно, допускается пересечение кабелей под прямым углом. Внимание – соблюдайте режим энергопотребления. Верно выбирайте кабель и реле переключения. До демонтажа, отсоедините устройство от источника питания. В течении 5 минут после отключения ксенонового маяка или световой балки, остается опастность удара электрическим током, при касании к не изолированным элементам. Не трогайте лампочку и стеклянную трубку голыми пальцами. Не затягивайте винты крепления линзы. Полная инструкция по монтажу прилагается.

МАЯКИ НА МАГНИТЕ Маяки на магните – оборудование, предназначенное для периодического использования. Специфика данного продукта предполагает скоросное ограничение оснащенного им транспортного средства.Запас устойчивости по скорости 3:1 B24.00 80км/ч B24.70 112км/ч 324.00 64км/ч B334.00 80км/ч 374.00 64км/ч 394.00 80км/ч 394.70 112км/ч 274.00 64км/ч B14.00.MV 80км/ч 284.00 80км/ч B74.00 64км/ч B94.70 112км/ч B84.00 80км/ч 294.00 80км/ч B64.00 8 0км/ч B54.70 112км/ч

СВЕДЕНИЯ О СЕРТИФИКАЦИИ

Крепление. Источники питания. Свет

Крепления маяков может быть различным: кронштейн, магнит, болты (бывают крепления на одном болте, бывают на трех). У каждого типа крепления есть ряд особенностей. Установка на кронштейн весьма проста, но на автомобилях с высоким габаритом этот тип крепления использовать не рекомендуется). В этом случае рекомендуется использовать низкопрофильные проблесковые маяки. В случае, если проблесковый маяк используется время от времени, часто останавливают свой выбор на маяках с креплением на магните. Как правило эти маяки подключаются к бортовой системе автомобиля через прикуриватель. Минус данных маяков – ограничение по максимальной скорости движения (порядка 80 км/ч). Хотя если вспомнить то, где используются эти маяки, возможно это и не является минусом. Наконец, установить проблесковый маяк можно с помощью болтов (либо 3 болта под углом 120 градусов, либо 1 болт по центру). Для установки этих маяков необходимо делать отверстие в крыше автомобиля.

Источник питания маяка – это, в основном, постоянный ток. Хотя почти закончены разработки маяков на батарейках.

В маяках может быть три источника света: галогенновая лампа, ксеноновая лампа и светодиодный модуль. Именно от источника света зависит цена маяка и срок его службы. Галогеновая лампа при работе выделяет много тепла, а в совокупности с высокой температурой окружающей среды это может существено сократить период работы маяка. Также потребляемая мощность такого маяка довольно высока по сравнению с другими типами источников. Еще один из минусов таких галогенового источника света заключается в том, что проблеск в маяке обеспечивается постоянным вращением “шторки” вогруг лампы. Дополнительные движущиеся части в маяке надежности ему не прибавят. Ксеноновая лампа лишена минусов предыдущего. Как правило это вообще импульсные маяки, режим которых напоминает режим работы стробоскопа.

Диапазон рабочего напряжения – от 10 до 50 вольт. В ксеноновых маяках часто вместо лампы установлен модуль с печатной платой, который по сути своей является одноразовым, что и является его минусом. Замыкает цепочку цен маяк со светодиодным модулем. Диоды работают очень долго и несмотря на разницу в цене в 2, иногда в 3 раза по сравнению с галогеновыми, прослужат они на порядок больше. Именно светодиодные источники света используются взрывозащищенных маячках.

spezautoelectrika.ru

импульсная лампа мигалка

Яркая автоматическая вспышка из десяти деталей.Применяется импульсная лампа из фотоаппаратов(мыльниц).Лам…

https://elekspb.ru http://элекспб.рф Лампа ИФК-75-1 импульсная лампа ИФК цена, купить (импульсная лампа фотовспышки) …

Ремонт китайской ифк. В автомобильной мигалке.

Тест исправности лампы студийной вспышки Rekam OPUS DIGI 150 M. Ссылка на сайт по ремонту фотовспышек: http://impulsite.ru.

https://elekspb.ru http://элекспб.рф В данном видео обзоре представлена стеклянная импульсная лампа ИФК 120. В наличии…

ссылка на товар …

Конденсатор 470мкФ,реле с нормально замкнутыми контактами.

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Мигающие светодиод…

Канал ZikValera обзоры тесты распаковки http://www.youtube.com/user/ZikValera Видео о ремонте лампы проблескового маячка. http://youfr…

Генератор импульсов состоящий их 2х основных деталей.

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * В настоящее время…

Импульсная лампа ИФП2000 -газоразрядный импульсный источник света для кино и фотосъемок, а также прямой опти…

Мои работы ещё и здесь http://video.mail.ru/mail/chelyta/353.

Конструкции простейших светодиодных мигалок. Обзор схемотехники, практическое изготовление. Рассмотрены…

Самая первая разработка Осетинского Завода Автомобильного и Тракторного Электрооборудования \ОЗАТЭ\.свет…

Приглашаем на новый канал: https://www.youtube.com/channel/UCAwZwwg6zHQVItmfg3UwY_Q Купить: http://www.promelectrica.ru/ Позвонить: …

Приглашаем на новый канал: https://www.youtube.com/channel/UCAwZwwg6zHQVItmfg3UwY_Q Купить: http://www.promelectrica.ru/ Позвонить: …

Как сделать мигалку на LM358 своими руками имитирующую “дыхание”. Мигалка собрана на основе набора деталей…

Стробоскоп (трехцветная мигалка) на м/с CD4017 + NE555 http://ali.pub/17y8l0 или http://ali.pub/17y8sl ⬇ ⬇ ⬇️Разверни описание⬇ …

Небольшого размера маячок, номинальной мощностью 5Вт. Крепится при помощи двух болтов, что не совсем обычно…

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Стробоскоп – это…

Заходите в наш раздел DIY – http://www.chipdip.ru/catalog-show/just-do-it/ Подписывайтесь на наши группы: VK – http://vk.com/chipidip FB – https://www.fa…

Внутренний мир импульсного паяльника.

Стробоско́п (от греч. στρόβος — «кружение», «беспорядочное движение» и σκοπέω — «смотрю») — прибор, позвол…

Расточительно выбрасывать оплаченные радиодетали!

Промо-ролик первого МИКРО СТРОБА. Интернет-магазин: http://znaksvet.ru/product/mikrostrob/ Сайт торговой марки: is-led.ru.

Мигалка 12 volt НОВАЯ СХЕМА Самодельная мигалка из светодиодных лент 12 вольт, своими руками ,добавлена новая…

Радио конструктор Маячок Покупал на АЛИ http://fas.st/NONcIv Рекомендую!

Простая электроника. Выпуск 12. Переход на кремниевые транзисторы и вариант использования “микроусилителя”…

webmoney :R397486428113.

Лампочка без проводов работает на принцепе однотранзисторного генератора, или как называется блокинг…

Простой преобразователь напряжения своими руками для люминисцентной лампы. Преобразователь напряжения…

Ночной уличный светильник на двух светодиодах.Экономия электроэнергии.2 Вт вместо 13Вт Правда диоды не…

цокалка из релюхи вашими руками.

http://autolong.ru/products.php?pid=4895.

Безлимит на соцсети на тарифе lemon всего за 9,90 руб/месяц. Подключайся, если так хочется! https://lemon.velcom.by.

Показано как можно сделать дешевую лампу на светодиодах (в 3 раза дешевле покупных аналогов). Потребляемая…

Светодиоды. Питание светодиодов – светодиодные драйверы. Запитка светодиодов от низковольтных источников…

euro truck simulator 2 instalar como usar jurassic android tool o que e jamster como programar controle de portao eletronico songr 2 site oficial como instalar apps android no windows phone kingdom rush frontiers hack ultima atualizacao do pes 2016 pc deep web livros pdf como abrir cadeado pequeno

debojj.net
