Типовые кузова-фургоны. Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

Одними из наиболее распространенных военных надстроек на шасси ГАЗ-66 были многочисленные обитаемые кузова-фургоны различных видов, конструкций и назначения, выпускавшиеся специализированными предприятиями. В разное время на них устанавливали прямоугольные деревометаллические фургоны КУНГ-2М производства объединения «Газстроймашина», каркасно-металлические КУНГ-66 и модернизированные округлые конструкции АВС-2М с трапецевидными колесными нишами. С середины 1960-х годов роль основных армейских фургонов стали играть типовые кузова К-66 и КМ-66 с расположением запасного колеса на заднем откидном кронштейне, специально разработанные для установки на ГАЗ-66 разных версий. Они полностью удовлетворяли военным требованиям по универсальности, габаритам, собственной массе, прочности, уровню безопасности, приспособленности к перевозке различными средствами транспорта и использованию внешних или автономных источников энергии, возможности эффективной эксплуатации в военных действиях и при наиболее суровых дорожных или климатических условиях. Кузова обеспечивали размещение разнообразного оборудования, оснащения или имущества, а также долговременное пребывание в них людей с созданием для них всех необходимых условий для эффективной деятельности и отдыха. На последнем этапе выпуска ГАЗ-66 для перевозки на бортовых грузовиках были разработаны типовые съемные кузова-контейнеры КК-1.1 и их удлиненные версии КК-2.2 универсального назначения.

Штабная машина Внутренних войск Р-125МТ2 в кузове АВС-2М на шасси ГАЗ-66-05. 1966 год.

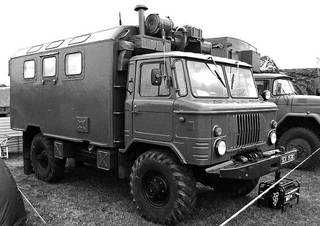

К-66 – серия наиболее распространенных обитаемых бескаркасных кузовов-фургонов для ГАЗ-66. Их первоначальная конструкция была разработана в 1958 – 1960 годах на заводе № 38. С учетом возросших требований к такой технике Министерство обороны в апреле 1967 года приняло новые «Тактико-технические требования на разработку семейства унифицированных кузовов-фургонов из армированного полистирольного пенопласта для автомобилей, прицепов и полуприцепов», дальнейшее проектирование которых было возложено на кузовной отдел Всесоюзного проектно-конструкторского и технологического института мебели (ВПКТИМ) Минлесдревпрома СССР. С 1968 года их изготовлением занимались Шумерлинское предприятие ШЗСА, Козловский и Красногорский комбинаты автофургонов, а также ряд целлюлозно-бумажных и деревообрабатывающих комбинатов.

ГАЗ-66-04 с низкопрофильным обитаемым бескаркасным кузовом-фургоном К-66Н. 1967 год.

Типовые кузова К-66 имели плоские передние, боковые и задние панели из армированного пенопласта, центральную часть крыши с характерными плоскими скосами, короткие надколесные ниши и заднюю двухстворчатую дверь размерами 1305x1570 мм с узким окном. Они были приспособлены к эксплуатации при экстремальных температурах, использованию электросети напряжением 220 или 380 В или бортового 12-вольтового источника питания, снабжались отопителем ОВ-65Б и фильтровентиляционной установкой ФВУ-100Н-12. Кузова К-66 выпускались в четырех модификациях с разными габаритами, внутренним объемом и степенями прочности, количеством и расположением окон, дверей и люков. В них монтировали оборудование многочисленных военных средств связи, машин управления и мастерских разного профиля. Самым востребованным был высокий вариант

К-66В с полезной нагрузкой 1230 кг, рабочей площадкой на крыше и 12 окнами-люками – по три в боковых стенках и по три световых люка в скосах крыши. Его снаряженная масса составляла 1280 кг. Внутренняя длина – 3680 мм, ширина – 2250 мм, высота в центральной части – 1800 мм, по боковой стене – 1500 мм. Погрузочная высота – 1190 мм. Габаритные размеры автомобиля ГАЗ-66 без лебедки с кузовом К-66В – 6029x2400x3160 мм. Полная масса автофургона без лебедки – 4300 кг, с лебедкой – 4470 кг. Второй высокий вариант К1-66 снабжался только правой боковой дверью, двумя окнами на каждом скосе крыши и внутренним переговорным устройством. В войсках машины с такими кузовами использовали в качестве автобусов для доставки 19 человек на индивидуальных сиденьях. В низкопрофильном малогабаритном кузове К-66Н с полезной нагрузкой 1460 кг и внутренней высотой 1430 мм обычно монтировали более компактное оборудование связи. Его вариантом являлся фургон К-66ДС на десантируемом шасси ГАЗ-66Б. В программу входили также удлиненные варианты К-66У1Д и К-66У1-ДП повышенного внутреннего объема, которые устанавливали в основном на автомобили ЗИЛ-157.

КМ-66 – серия более прочных и тяжелых каркасно-металлических (цельнометаллических) кузовов с полезной нагрузкой 1230 кг для монтажа оборудования полевых мастерских, унифицированных по габаритам с серией К-66. Кузов КМ-66 был разработан в 1964 году и выпускался до 1975 года военным заводом п/я 4111, который впоследствии стал известен как Московский завод специализированных автомобилей (МЗСА). С 1970 года его собирал Козельский механический завод Калужской области, затем Львовский механический завод и с 1978 года – Энгельсский завод специализированных автомобилей (ЭЗСА). По сравнению с кузовами К-66В внутренняя длина КМ-66 достигала 4000 мм. Низкопрофильный складной вариант КМ-66ДС предназначался для авиадесантируемого автомобиля ГАЗ-66Б.

КУНГ-66 – многоцелевой каркасно-металлический кузов второго поколения для целевой установки на ГАЗ-66. В 1977 – 1983 годах его собирал Козельский мехзавод. Боковые стенки кузова были утеплены пенопластом и изнутри облицованы древесноволокнистыми плитами, пол на пенопластовой прокладке покрыт фанерными листами. В транспортном положении под ним помещался съемный задний трап. В отличие от кузова КУНГ-2М он снабжался отопительно-вентиляционной установкой ОВ-65Б и фильтровентиляционной ФВУА-100.

ГАЗ-66 с кузовом КШ-66 повышенной прочности, разработанным в 21 НИИИ. 1977 год.

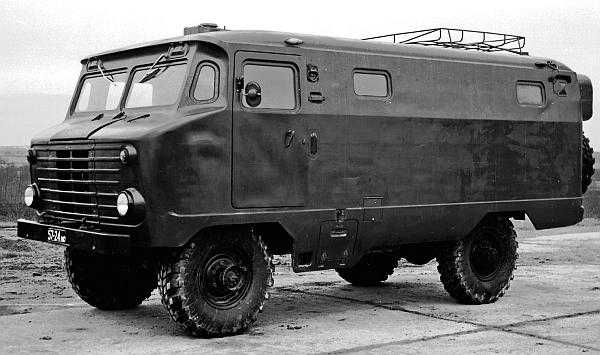

К наиболее оригинальным экспериментальным конструкциям относились специальные «сверхобтекаемые» кузова-фургоны Опытного завода № 38, разработанные конструкторами 21 НИИИ. В 1965 – 1967 годах там были созданы макетные образцы округлых стеклопластиковых кузовов КЗ-1, за которыми в 1972 – 1977 годах последовал кузов повышенной прочности (КПП) КШ-66 с интегрированной кабиной. Их подчеркнуто обтекаемые формы, близкие к шарообразной, предопределяло принятое в то время направление на создание военных машин, стойких к поражающим факторам оружия массового поражения. По сравнению с типовыми металлическими кузовами их сопротивляемость к воздействию ударной волны ядерного взрыва оказалась втрое выше.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Типовые кузова-фургоны. Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

К началу выпуска автомобилей ЗИЛ-157 советская военная промышленность уже освоила серийное производство целой гаммы специальных армейских обитаемых кузовов-фургонов, составивших унифицированный типовой ряд для каждого вида базового шасси. На ранних выпусках ЗИЛ-157 устанавливались деревометаллические кузова-фургоны КУНГ-1 с округлой крышей и боковыми окнами, разработанные еще в 1953 году для ЗИС-151. С начала 1960-х годов на грузовиках ЗИЛ-157К монтировали модернизированные каркасно-деревянные фургоны КУНГ-1М и КУНГ-2М повышенной вместимости, а с конца 1960-х годов устанавливались удлиненные варианты типовых кузовов К-66, изначально создававшихся для монтажа на автомобили ГАЗ-66, а также кузова К-131 от грузовика ЗИЛ-131. До 1964 года каркасно-металлические кузова СН для установки более тяжелого оборудования собирали военные авторемонтные заводы в Москве и Ленинграде. Для специальных целей номерные заводы в небольших объемах изготовляли особые виды кузовов.

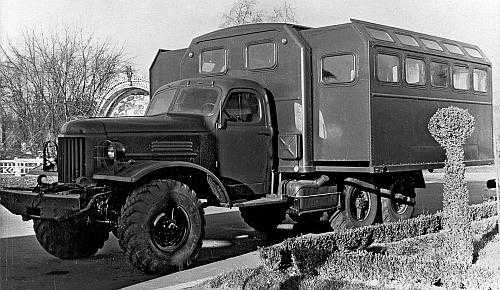

КУНГ-1М (КФ-1М) – наиболее известный модернизированный типовой обитаемый кузов-фургон вместимостью до 12 человек для монтажа на шасси средней грузоподъемности, известный также с индексом КУНГ-1ММ. Внешне отличался прямоугольными боковинами и повышенным расположением округлой крыши, задней остекленной одно– или двустворчатой дверью и установкой запасного колеса под кузовом. С конца 1950-х годов этот кузов разрабатывало московское СКБ «Газстроймашина», а их изготовлением с начала 1960-х занимались Львовский механический и Московский ремонтно-механический заводы. КУНГ-1М имел деревянный каркас с наружной обшивкой стальными листами, оклеенной рубероидом крышей и внутренней облицовкой из фанеры, пространство между которыми заполнялось герметиком и войлочным или паклевым теплоизолятором, на поздних выпусках для этой цели служили стекловата, пенопластовые плитки и древесно-стружечная смесь. Пол набирался из сосновых досок и был покрыт линолеумом, а с нижней стороны обшит стальным листом. В окнах устанавливали неорганические стекла со светомаскировочными шторами, оконные и дверные проемы герметизировали резиновыми прокладками. В комплектацию первых кузовов входили фильтровентиляционная установка, принудительная вентиляция, электропечь или простейшая трубчатая система отопления под полом с использованием горячих выхлопных газов двигателя, на поздних выпусках применяли электрические калориферы или штатный обогреватель ОВ-65 на жидком топливе. Для подключения внешнего питания от сети или автономного электрического агрегата имелась штепсельная розетка, а для связи с водителем – светосигнальное устройство.

СН

– серия прочных обитаемых каркасно-металлических кузовов первого поколения для монтажа тяжелого оборудования полевых мастерских, средств связи и управления. Фургон был разработан в 1950 – 1952 годах заводом № 38 в составе шести универсальных типовых кузовов – малых МН и МВ и средних СН, СВ, СУН и СУВ разных габаритов. По результатам испытаний к производству был выбран средний низкий вариант СН для монтажа на автомобили ЗИС-150 и ЗИС-151. До 1964 года их эпизодически изготовляли московский завод п/я 4111 и ленинградский авторемонтный № 7. Кузова СН снабжались плоскими боковыми и торцевыми стенками, задними входными дверями, тремя боковыми окнами с двойным остеклением, светомаскировочными шторами и световыми люками в покатых скосах крыши, термоизоляцией и отопительной установкой, работавшей на бензине или от выхлопных газов двигателя. Запасное колесо устанавливалось на задней внешней панели кузова, вспомогательное оснащение монтировали на специальных кронштейнах на передней стенке или на багажнике на крыше. Внутренние размеры кузова составляли 3680x2250x1800 мм.

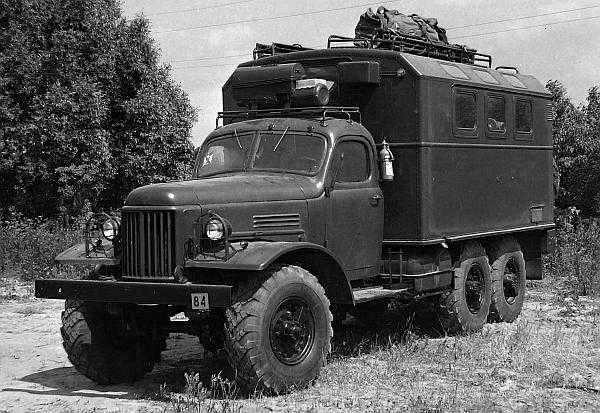

Шасси ЗИЛ-157КЕ с обитаемым каркасно-металлическим кузовом СН. 1962 год.

Опытный раздвижной кузов КР-157 переменного объема на шасси ЗИЛ-157КЕ. 1963 год.

Бескаркасные кузова К-66У1Д и К-66У1-ДП с панелями из армированного пенопласта и плоскими скосами крыши являлись удлиненными версиями типовых кузовов К-66. На грузовиках 157-й серии он использовался только для монтажа сравнительно легкого оборудования командно-штабных машин, радиостанций и ряда передвижных ремонтных средств. Специальных каркасно-металлических кузовов КМ для автомобилей ЗИЛ-157 разработано не было, поэтому на них монтировали варианты серий КМ-66 и КМ-131, созданные для ГАЗ-66 и ЗИЛ-131. Применительно к ЗИЛ-157 их использовали прежде всего для комплектации различных ремонтных мастерских, входивших в состав ПАРМ. На ряде мастерских использовался облегченный каркасно-металлический кузов КМ-66У1-ДВ с надколесными нишами и наружной обшивкой из алюминиевых листов, разработанный в КБ 38-го завода. В опытных образцах для ЗИЛ-157 были построены первые полностью остекленные кузова КР-157 переменного объема с выдвигавшимися в разные стороны боковыми секциями, где предполагалось размещать штабные пункты или войсковые столовые. На специальном двухосном полуприцепе, работавшем с седельным тягачом ЗИЛ-157В, устанавливался специальный бескаркасный кузов-фургон

К-35 автобусного типа с пятью боковыми и семью окнами в пологой крыше.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Е. Кочнев - "Автомобили Советской Армии 1946-1991". Ч.32


  К-66 – серия наиболее распространенных обитаемых бескаркасных кузовов-фургонов для ГАЗ-66. Их первоначальная конструкция была разработана в 1958 – 1960 годах на заводе № 38. С учетом возросших требований к такой технике Министерство обороны в апреле 1967 года приняло новые "Тактико-технические требования на разработку семейства унифицированных кузовов-фургонов из армированного полистирольного пенопласта для автомобилей, прицепов и полуприцепов", дальнейшее проектирование которых было возложено на кузовной отдел Всесоюзного проектно-конструкторского и технологического института мебели (ВПКТИМ) Минлесдревпрома СССР. С 1968 года их изготовлением занимались Шумерлинское предприятие ШЗСА, Козловский и Красногорский комбинаты автофургонов, а также ряд целлюлозно-бумажных и деревообрабатывающих комбинатов.


  ГАЗ-66-04 с низкопрофильным обитаемым бескаркасным кузовом-фургоном К-66Н. 1967 год.

  Типовые кузова К-66 имели плоские передние, боковые и задние панели из армированного пенопласта, центральную часть крыши с характерными плоскими скосами, короткие надколесные ниши и заднюю двухстворчатую дверь размерами 1305x1570 мм с узким окном. Они были приспособлены к эксплуатации при экстремальных температурах, использованию электросети напряжением 220 или 380 В или бортового 12-вольтового источника питания, снабжались отопителем ОВ-65Б и фильтровентиляционной установкой ФВУ-100Н-12. Кузова К-66 выпускались в четырех модификациях с разными габаритами, внутренним объемом и степенями прочности, количеством и расположением окон, дверей и люков. В них монтировали оборудование многочисленных военных средств связи, машин управления и мастерских разного профиля. Самым востребованным был высокий вариантК-66В с полезной нагрузкой 1230 кг, рабочей площадкой на крыше и 12 окнами-люками – по три в боковых стенках и по три световых люка в скосах крыши. Его снаряженная масса составляла 1280 кг. Внутренняя длина – 3680 мм, ширина – 2250 мм, высота в центральной части – 1800 мм, по боковой стене – 1500 мм. Погрузочная высота – 1190 мм. Габаритные размеры автомобиля ГАЗ-66 без лебедки с кузовом К-66В – 6029x2400x3160 мм. Полная масса автофургона без лебедки – 4300 кг, с лебедкой – 4470 кг. Второй высокий вариант К1-66 снабжался только правой боковой дверью, двумя окнами на каждом скосе крыши и внутренним переговорным устройством. В войсках машины с такими кузовами использовали в качестве автобусов для доставки 19 человек на индивидуальных сиденьях. В низкопрофильном малогабаритном кузове К-66Н с полезной нагрузкой 1460 кг и внутренней высотой 1430 мм обычно монтировали более компактное оборудование связи. Его вариантом являлся фургон К-66ДС на десантируемом шасси ГАЗ-66Б. В программу входили также удлиненные варианты К-66У1Д и К-66У1-ДП повышенного внутреннего объема, которые устанавливали в основном на автомобили ЗИЛ-157.

  КМ-66 – серия более прочных и тяжелых каркасно-металлических (цельнометаллических) кузовов с полезной нагрузкой 1230 кг для монтажа оборудования полевых мастерских, унифицированных по габаритам с серией К-66. Кузов КМ-66 был разработан в 1964 году и выпускался до 1975 года военным заводом п/я 4111, который впоследствии стал известен как Московский завод специализированных автомобилей (МЗСА). С 1970 года его собирал Козельский механический завод Калужской области, затем Львовский механический завод и с 1978 года – Энгельсский завод специализированных автомобилей (ЭЗСА). По сравнению с кузовами К-66В внутренняя длина КМ-66 достигала 4000 мм. Низкопрофильный складной вариант КМ-66ДСпредназначался для авиадесантируемого автомобиля ГАЗ-66Б.

  КУНГ-66 – многоцелевой каркасно-металлический кузов второго поколения для целевой установки на ГАЗ-66. В 1977 – 1983 годах его собирал Козельский мехзавод. Боковые стенки кузова были утеплены пенопластом и изнутри облицованы древесноволокнистыми плитами, пол на пенопластовой прокладке покрыт фанерными листами. В транспортном положении под ним помещался съемный задний трап. В отличие от кузова КУНГ-2М он снабжался отопительно-вентиляционной установкой ОВ-65Б и фильтровентиляционной ФВУА-100.



  ГАЗ-66 с кузовом КШ-66 повышенной прочности, разработанным в 21 НИИИ. 1977 год.

  К наиболее оригинальным экспериментальным конструкциям относились специальные "сверхобтекаемые" кузова-фургоны Опытного завода № 38, разработанные конструкторами 21 НИИИ. В 1965 – 1967 годах там были созданы макетные образцы округлых стеклопластиковых кузовов КЗ-1, за которыми в 1972 – 1977 годах последовал кузов повышенной прочности (КПП) КШ-66 с интегрированной кабиной. Их подчеркнуто обтекаемые формы, близкие к шарообразной, предопределяло принятое в то время направление на создание военных машин, стойких к поражающим факторам оружия массового поражения. По сравнению с типовыми металлическими кузовами их сопротивляемость к воздействию ударной волны ядерного взрыва оказалась втрое выше.

Радиотехнические средства связи и управления


  В обширнейшем семействе самых разнообразных легких и средних радиотехнических средств, радиостанций различного профиля, радиолокаторов и командно-штабных машин на разных шасси ГАЗ-66 с экранированным электрооборудованием и различными кузовами следует выделить наиболее известные и распространенные машины, кратко упомянутые ниже.


  Радиостанция Р-118БМ3 "Соболь" в кузове КФУ-1 на экранированном шасси ГАЗ-66-04.

  Р-118БМ3 "Соболь" – автомобильная коротковолновая радиостанция оперативно-тактического и тактического звена управления войсками, выпускавшаяся в нескольких версиях с несущественно измененной комплектацией. Первоначально размещалась на шасси ГАЗ-63, а с середины 1960-х годов монтировалась как в прежних кузовах КФУ-1, так и в модернизированном более высоком кузове-фургоне КУНГ-1М с двумя боковыми окнами и короткими надколесными нишами на шасси ГАЗ-66АЭ, а затем на базе ГАЗ-66-04 или 66-05. Станции разных серий были укомплектованы двумя рамочными антеннами на крыше и одной телескопической, передатчиком, приемником Р-154, телеграфным и телефонным аппаратами, бензоэлектрическим агрегатом АБ-4-0/230 переменного тока, очистителем воздуха и отопителем. Они могли работать в движении или на стоянке, обеспечивая радиус действия в разных режимах от 30 до 1000 км. Снаряженная масса составляла 6080 кг.

  Р-118БМ3А – автомобильная ультракоротковолновая радиостанция средней мощности из серии многочисленных подобных станций Р-118 на разных автомобильных шасси. С 1968 года являлась развитием радиостанции Р-118БМ3 "Соболь" на базе ГАЗ-63 и ГАЗ-66. Вариант Р-118БМ3А первоначально был разработан для авиации, но потом устанавливался в низкопрофильном кузове КФ-1М с полукруглой крышей на шасси 66-04/05 или 66-14/15. Поздние варианты размещали в низких кузовах К-66Н, которые на экспорт поставлялись на автомобилях ГАЗ-66-55 или 66-75. В отличие от предыдущей модели снабжалась ультракоротковолновой радиостанцией Р-800 (РСИУ-3М) для связи с летательными аппаратами и наземными объектами. Ее выпуском до 1974 года занимались три разных радиозавода.

  Р-125МТ/125МТ2 – комбинированная радиостанция или командно-штабная машина (КШМ), являвшаяся развитием станции Р-125М "Алфавит" на шасси ГАЗ-63. В результате ее доработки в 1965 году появилась модернизированная и более мощная машина Р-125МТ на шасси ГАЗ-66АЭ или 66-05 с модернизированным деревометаллическим кузовом АВС-2М со скругленными формами, короткими надколесными нишами и двумя боковыми окнами. Серийно изготовлялась с 1966 года. Для Внутренних войск на том же шасси выпускался вариант Р-125МТ2 с двумя громкоговорителями.

  Р-142 "Деймос" – командно-штабная машина (КШМ) на шасси ГАЗ-66-05 или 66-15 с лебедками и низкими кузовами КФ-1М или К-66Н с правой входной дверью с окном и двумя рамочными антеннами на крыше. В правой и левой боковинах кузова имелись еще одно и два окна соответственно. На экспорт поставлялась на шасси ГАЗ-66-75 или 66-85. Машина предназначалась для управления войсками и организации радиосвязи в оперативно-тактическом звене по коротковолновым и ультракоротковолновым каналам в движении и на стоянке. Могла работать автономно или в составе узлов связи и управления и обеспечивала дальность действия 40 – 60 км. Кузов КШМ имел два помещения – аппаратная с двумя местами для операторов и отсек управления для работы командира и двух офицеров спецсвязи. В ее комплект входили радиостанции, аппаратура коммутации и служебной связи, мачтовая антенна и автономный бензиновый электрогенератор АБ-1-П/30. Полная масса КШМ составляла 5970 кг. Время развертывания и свертывания – не более 15 минут. Вариант Р-142Г с двумя телескопическими антеннами являлся командно-штабной машиной для системы Гражданской обороны с дальностью связи 60 км, версия Р-142Д представляла собой десантируемую КШМ на шасси ГАЗ-66Б с кузовом К-66ДС. В Венгрии выпускался собственный вариант Р-142 на экспортных шасси ГАЗ-66-75 и 66-85 с перекомпонованным кузовом и узлами местного изготовления.



  Десантируемая командно-штабная машина Р-142Д на шасси ГАЗ-66Б с кузовом К-66ДС.

  Р-142HMP – командно-штабная машина (комбинированная радиостанция) на шасси ГАЗ-66-05 и ГАЗ-66-15 с кузовом К-66Н. Предназначалась для обеспечения радиосвязи в тактическом звене управления Сухопутных войск. Обеспечивала открытую и закрытую телефонную и телеграфную связь по радиоканалам со всех рабочих мест или с вынесенного телефонного аппарата, служебную связь с абонентами и с оператором внешней радиостанции, возможность передачи картографической и навигационной информации. Питание станции осуществлялось от электросети переменного тока, собственного бензинового электроагрегата АБ1-П28,5-1В или от электроустановки ЭУ-66-3.

  Р-142НЭ – командно-штабная машина на шасси ГАЗ-66-05 и 66-15 с металлическим кузовом КМ-66. Рассчитана на использование в оперативно-тактическом звене управления при любых условиях движения и при экстремальных температурах. Снабжалась коротковолновыми и ультракоротковолновыми радиостанциями, коммутационной аппаратурой, средствами конфиденциальной передачи информации и телефонной связи. Питание в процессе движения – от автомобильного генератора, на стоянке – от электроагрегата АБ1-П28,5 напряжением 27 В.

  Р-165А "Арбалет" – коротковолновая армейская радиостанция средней мощности на шасси ГАЗ-66-05 и 66-15 с кузовом К-66Н, на котором монтировались кожухи с антенным оборудованием. В своем составе имела радиоприемник "Рябина", возбудитель "Тритон" и аппаратуру адаптации Р-016В "Вишня". Вариант Р-165Б монтировался в командно-штабной машине на базе бронетранспортера БТР-80.

  Р-401М – модернизированная радиорелейная станция, ранее устанавливавшаяся на шасси ГАЗ-63. С середины 1960-х годов монтировалась на шасси ГАЗ-66АЭ и затем на ГАЗ-66-05 с вместительным кузовом КУНГ-2 с покатой крышей и одним боковым окном. Предназначалась для обеспечения связи в метровом диапазоне армейского дивизионного звена.



  ГАЗ-66-04 с металлическим кузовом КУНГ-66 для радиостанции Р-405М. 1983 год.

  Р-405М – модернизированная армейская двухдиапазонная радиорелейная станция для связи между пунктами управления на шасси ГАЗ-66АЭ или 66-04/05 с кузовами КУНГ-2М или КУНГ-66 и одноосным 1,5-тонным прицепом. Выпускалась с середины 1960-х годов как замена прежней станции Р-405 на базе ГАЗ-63. Служила для радиорелейной связи между пунктами управления в диапазоне частот от 60 до 420 МГц. Питание оборудования – от сети напряжением 220 В. Полная масса станции – 5,9 т.

  Р-415 "Диапазон" – радиорелейная станция на шасси ГАЗ-66-05 и 66-15 с кузовами К-66Н и двумя высокими телескопическими антеннами. Служила для создания временных быстроразвертываемых малоканальных радиорелейных линий связи и других радиорелейных станций. Выпускалась в 1970 – 1980-е годы омским Радиозаводом имени А. С. Попова. Разные исполнения станции работали в диапазонах от 80 до 430 МГц, снабжались передатчиками мощностью 6 – 10 Вт и имели дальность связи не менее 30 км. Источниками питания являлись электросеть напряжением 220 и 380 В или собственный 27-вольтовый электроагрегат.

  Р-440ОД "Кристалл" – автономная оконечная десантируемая станция спутниковой (космической) связи с характерной круглой параболической антенной диаметром 1,5 м. Первые образцы монтировали на двух автомобилях ГАЗ-66Б. После принятия на вооружение в 1972 году станция устанавливалась на серийном шасси ГАЗ-66-05 со специальным низкопрофильным кузовом К-66ДС, приспособленном для парашютного десантирования. Являлась одним из вариантов станций серии Р-440, выпускавшихся в многочисленных исполнениях и монтировавшихся на разные автомобильные шасси. В двух отсеках станции Р-440ОД устанавливали приемопередающие устройства и два выносных автономных бензиновых источника электроэнергии АБ-8-Т/230М, вырабатывавших трехфазный ток напряжением 220 В. Для повышения жизнеспособности они работали попеременно и в полевых условиях выносились из машины.

  Р-845М – наземная авиационная приемопередающая радиостанция малой мощности на шасси ГАЗ-66-05 или 66-15 и кузовом К-66Н, которая являлась модернизацией станции Р-845 на базе ЗИЛ-157К. На экспорт поставлялась на шасси ГАЗ-66-55 или 66-85. Ее элементной базой были радиолампы и полупроводники. Станция предназначалась для обеспечения открытой и закрытой телефонной и телеграфной радиосвязи с самолетными и наземными радиостанциями. Работала в диапазонах частот 100 – 400 МГц. Питание осуществлялось от промышленной сети трехфазного тока напряжением 380 В. Полная масса – 6,0 т.

  ПАР-10 – мобильная наземная приводная аэродромная радиостанция. Выпускалась омским ПО "Иртыш" и устанавливалась на шасси ГАЗ-66-04 с кузовом К-66Н. По сравнению с вариантом на автомобиле ЗИЛ-131 имела сокращенную комплектацию. Применялась для привода самолетов в район аэродрома и обеспечения их посадки. В кузове имелись задняя двухстворчатая дверь и окна со светомаскировочными шторами, фильтровентиляционная установка, электрический обогреватель и огнетушители. Комплект станции составляли приводные передатчики, ультракоротковолновая радиостанция, радиоприемник, маркерный радиомаяк и мачты с Т-образными антеннами. Питание осуществлялось как от автономных электрических агрегатов, так и от внешней сети.

  СРКР-2 "Коррида" (2АРК-20) – станция радиоконтроля и радиотехнической разведки на шасси ГАЗ-66-05 с кузовом К-66 с шестью боковыми окнами и верхними рабочими площадками. Предназначалась для обнаружения и определения азимута на работающие радиоточки противника. Состояла из приемника радиотехнического контроля и разведки ПРКР-1 "Днепр-1КМ", двух радиостанций Р-105 с усилителями УМ-3 и бензоэлектрического агрегата АБ-1-0/230 напряжением 230 В.

  РПС-6 "Вектор" (1РЛ234) – станция разведки и радиолокационного противодействия на шасси ГАЗ-66-05 или 66-12 с кузовом К-66. Служила для поиска, обнаружения и пеленгования наземных и авиационных радиолокационных средств. Работала в диапазоне частот от 0,5 до 9,0 ГГц. Оснащалась вращающейся антенной, поднимавшейся над кузовом на высоту 1,4 или 2,8 м. Дальность обнаружения – до 60 км. Снаряженная масса – 5970 кг. Время перевода в рабочее положение – 45 минут.

  СА-9 (Ж-216) – авиатранспортабельная спецаппаратная на шасси ГАЗ-66-05 с кузовом К-66. К месту работы доставлялась обычно железнодорожным транспортом или на транспортном самолете Ан-22. В 1970-е годы выпускалась московским объединением "Пищемаш". В кузове имелись отсеки с рабочим оборудованием для шести человек персонала и металлическими шкафами со специмуществом, в состав которого входила печь для сжигания бумаг. Источниками питания служили автономные бензиновые агрегаты, вырабатывавшие переменный ток напряжением 220 В и постоянный ток в 24 В. Для отдыха личного состава в полевых условиях служили выносные палатки и гамаки. Максимальная скорость машины по шоссе составляла 80 км/ч, по грунтовым и булыжным дорогам – 20 – 40 км/ч. Полная масса – 5200 кг.

  Кроме указанных радиотехнических средств в кузовах К-66Н на шасси ГАЗ-66-05 монтировали однополосную коротковолновую радиостанцию Р-140-0,5 для связи в сетях сухопутных и ракетных войск, а на ГАЗ-66Б – облегченную десантную радиостанцию Р-141. Для управления различными системами вооружения использовались командно-штабные машины (КШМ) с различными радиотехническими средствами: 1В17 "Машина-Б" – подвижный комплекс управления артиллерийским огнем, 1В110-1 – КШМ командира артиллерийской батареи в кузове К-66Н с радиостанцией, визиром ориентирования, коммутатором и курсопрокладчиком, 1В110 "Береза" – машина управления системой залпового огня БМ-21В "Град-В" на шасси ГАЗ-66Б, КШМ с комбинированной радиостанцией Р-123М и автономным агрегатом электропитания для управления зенитно-ракетным комплектом С-300ПС на марше или при смене позиции. В кузове К-66Н на шасси ГАЗ-66-14 монтировалось также оснащение командно-штабной машины "Бриза-2" с коротко– и ультракоротковолновыми радиостанциями и телефонной связью.

  Еще более обширным был набор различных войсковых аппаратных спецсвязи: П-225М – модернизированный вариант аппаратной телефонной станции П-225 на шасси ГАЗ-63, размещенный в новом кузове АВС-2М на ГАЗ-66Э, П-226М1 – модернизированный вариант аппаратной уплотнения (засекречивания) проводных линий связи войсковых соединений на ГАЗ-63, переставленный на шасси ГАЗ-66АЭ и 66-05, П-236 – аппаратная полевых узлов связи на ГАЗ-66-05, П-238Т – комплексная аппаратная телеграфной связи на базе ГАЗ-66-05 с кузовом К-66, П-240Т – телефонный коммутатор на шасси ГАЗ-66-05 с глухим кузовом К-66 и автономным питанием от двух бензиновых агрегатов АБ-2/О-230, П-241Т и П-244Т – комплексные аппаратные телеграфной связи в кузове К-66 (1970 – 1975 гг.) и П-290М – аппаратная для измерения электрических характеристик полевого кабеля и усилительных пунктов.

Средства обслуживания и ремонта

  Из-за сравнительно малой полезной нагрузки на шасси ГАЗ-66 с типовыми кузовами К-66 монтировалось лишь облегченное оборудование для обслуживания и текущего ремонта различных устройств и систем в полевых условиях, а также лабораторное оснащение. Одним из немногих средств технического обслуживания была серия мастерских М-3 для проверки и мелкого ремонта армейских радиостанций малой мощности, размещавшихся в высоких кузовах К-66 с тремя боковыми окнами. В 1965 году на вооружение приняли подвижную лабораторию контроля качества горюче-смазочных средств ПЛГ-2 с электрогенератором мощностью 4 кВт. Ее первые образцы располагались в опытном фургоне К-66 на шасси ГАЗ-66 с одноосным прицепом 1-АП-1,5. В течение одного дня четыре члена персонала лаборатории могли производить 3 – 4 полных анализа или 8 – 10 контрольных проб. Вариант ПЛГ-2М отличался набором оборудования и реактивов.

  На шасси ГАЗ-66Б с низкими кузовами К-66Н базировались авиадесантируемые ремонтно-механические мастерские МРС-ДАТ и РМ-ВДВ, входившие в состав парашютно-десантных батальонов. В высоких кузовах К-66 на серийных шасси ГАЗ-66 размещалось специальное оборудование для проверки состояния, технического обслуживания и ремонта различных систем вооружения. В число такой техники входили контрольно-проверочная машина 9В866для переносных зенитно-ракетных комплексов "Игла", несколько вариантов серии 9В871 для переносных противотанковых ракетных комплексов "Фагот" и "Конкурс" на базе БРДМ-2, машины 9В915 и 9В915М для обслуживания зенитно-ракетных комплексов 9К35 "Стрела-10" и "Стрела-10М", также смонтированных на БРДМ-2. На шасси ГАЗ-66-12 устанавливали полевые лаборатории ПАЛ-70 и ПАЛ-МЛС, на ГАЗ-66-05 и 66-15 с лебедками – авиационную электротехническую лабораторию ЭТЛ-1.



  Машина 9В915М для обслуживания комплексов "Стрела-10М" в кузове К-66В на шасси ГАЗ-66-85.

sibnarkomat.livejournal.com

Закрытый кузов/ фургон грузовик ГАЗ 66

Дополнительные сведения о ГАЗ 66:

ГАЗ-6611 – грузовик кунг для перевозки людей. Грузовик с будкой, в котором оборудовано пространство для нахождения и проживания людей. Установлен холодильник, плита, мойка. Есть специальная москитная сетка. Установлены удобные мягкие места для сиденья. В задней части будки находится холодильная камера и запаска. Грузовик полностью переоборудован, имеет полный капитальный ремонт и замену расходных материалов. Установлен дизельный двигатель. Сиденья на пневморегулировке. ГАЗ-6611 в отличном техническом и эксплуатационном состоянием, с прошедшей полной предпродажной подготовкой. Марка и модель: ГАЗ-6611 ID: 6429 Тип кузова: грузовик кунг Тип кабины: 2 местная Год выпуска: 1990 Цвет: зеленый Пробег (км): 8649 Разрешенная максимальная масса (кг): 6040 Масса без нагрузки (кг): 3710 Кузов Внутренние размеры жилого пространства дл/шир/выс (м): 3,01/2,16/1,93 Объем жилого помещения (м3): 12,54 Габаритные размеры будки (м): 4/2,26/2,12 Грузоподъемность (кг): 2330 Двигатель и трансмиссия Марка и модель: Д245.12C-231 Объем двигателя (см3): 4750 Тип двигателя: дизельный, четырехтактный, с турбонаддувом Способ смесеобразования: непосредственный впрыск топлива Число и расположение цилиндров: 4, рядное, вертикальное Порядок работы цилиндров: 1-3-4-2 Диаметр цилиндра и ход поршня, мм: 110/125 Степень сжатия: 15,1 Удельный расход топлива, г/кВт•ч (г/л.с.•ч): 215 (160,3) Мощность двигателя (л/с): 108,8 Частота вращения (об/мин): 2400 Максимальный крутящий момент, Н•м (кг•м): 353 (36) Масса (кг): 473 Размеры двигателя (мм): 1116/702/1081 Тип КПП: механическая Шасси Колесная формула: 4x4 Тип подвески: рессорная Тип тормозов: барабанные Размер шин: 340-457 Кол-во баков: 1 Комплектация грузовика: Автономный отопитель кабины и кузова, магнитола, газовая плита, холодильник, морозильная камера, раковина, насос, москитная сетка. Дополнительная информация: Компания «Трак-Сток» готова предложить Вам воспользоваться услугами наших партнёров-финансовых компаний, при покупке автомобиля с наших стоянок на выгодных для Вас условиях кредита/лизинга. Мы можем предложить: Кредит / без каско / Для региональных клиентов Выкуп / Комиссия / Автоломбард

www.avtorinok.ru

Типовые кузова-фургоны. Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

Уже с 1981 года на армейские КамАЗы стали устанавливать созданные специально для них опытные герметизированные кузова-фургоны К-4310 трех вариантов из армированного пенопласта со всеми системами жизнеобеспечения и задним расположением запасного колеса, которые являлись модификациями кузовов К-4320 для автомобилей «Урал». Их также проектировал институт мебели (ВПКТИМ), который в 1989 году был переименован во Всесоюзный проектно-конструкторский технологический институт лесного машиностроения (ВПКТИлесмаш), а основным изготовителем являлся Шумерлинский завод специализированных автомобилей (ШЗСА). Кузова К-4310 с традиционными верхними скосами и высокими общими нишами для обоих задних колес имели полезную нагрузку 5780 кг, внутренние размеры – 5100x2400x1800 мм и весили в снаряженном состоянии 1520 кг. На первых порах, когда их серийный выпуск еще не был развернут, на грузовики КамАЗ-4310 монтировали более короткий кузов К-4320Д – доработанный вариант модели К-4320 для автомобилей «Урал». Он имел полезную нагрузку 4400 кг и длину 4510 мм, что позволяло устанавливать дополнительное внешнее оборудование и запасное колесо в пространстве между его передней стенкой и кабиной. В ограниченных количествах выпускались также каркасно-металлические кузова КМ-4310 с полезной нагрузкой 5200 кг и снаряженной массой 1800 кг, выполненные в размерах К-4310 и предназначенные для монтажа тяжелого оборудования на полу, боковинах и на крыше.

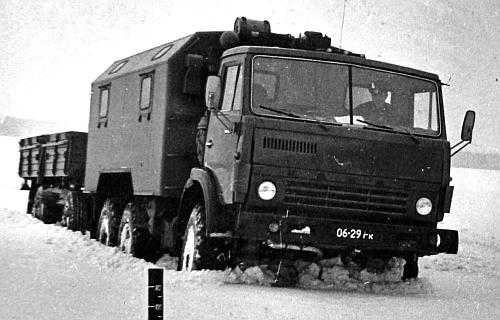

КамАЗ-4310 с герметизированным кузовом К-4320Д на испытаниях 1985 года.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Типовые кузова-фургоны. Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

Первоначально на автомобили ЗИЛ-131 монтировали типовые деревометаллические кузова-фургоны КУНГ-1М и бескаркасные К-66У1Д, устанавливавшиеся ранее на шасси ЗИЛ-157. В некоторых случаях применялся также модернизированный герметизированный каркасно-деревянный вариант КУНГ-1МД с характерным навесом над кабиной и двойными стенками крыши и пола, пространство между которыми заполнял уплотнительный материал. В середине 1960-х годов специально для ЗИЛ-131 были разработаны новые стандартизованные обитаемые герметизированные кузова серий К-131 и КМ-131 многоцелевого назначения с задним размещением запасного колеса. Их серийное производство началось в начале 1970-х годов. По принятой еще в 1950-е годы терминологии такие кузова имели неофициальное обобщенное обозначение КУНГ, которое расшифровывалось как «кузов унифицированный герметизированный».

По общей конструкции, назначению и габаритным параметрам бескаркасные кузова К-131 и каркасно-металлические КМ-131 были унифицированы как друг с другом, так и с аналогичными кузовами для монтажа на другие автомобильные шасси или на прицепы. Они представляли собой передвижные производственные помещения, в которых устанавливалось различное оборудование и имущество военного назначения, а также длительное время могли находиться члены экипажа, выполнявшие свои обязанности при температуре окружающего воздуха от +50 до –50 °С, высокой влажности, сильных осадках и запыленности, на высоте до 4,5 км над уровнем моря и в условиях радиоактивного заражения. Главной отличительной особенностью этих кузовов являлась конструкция основания и панелей разной степени прочности, теплоизоляции и герметизации. Все они имели плоские передние, боковые, задние панели и центральную часть крыши с характерными плоскими скосами, заднюю двухстворчатую дверь и одинаковые системы электрооборудования и жизнеобеспечения, которые обычно монтировали на внешней стороне передней панели кузова над кабиной. В их состав входили автономные отопительно-вентиляционные установки ОВ-65, ОВ-65Б, ОВ-70 или ОВ-95, работавшие на жидком топливе, и фильтровентиляционные системы ФВУА-50, ФВУА-100А и ФВУА-100Н-12 с питанием от аккумуляторной батареи или от внешних источников. Стандартную комплектацию составляли светомаскировочные шторы, багажные ящики, входные трапы без опоры на грунт, крепление запасного колеса на левой створке задней двери, огнетушители, бортовая электросеть напряжением 12 В с электрощитом и автоматической защитой от поражения током и розетки для подключения рабочего оборудования к сетям напряжением 220 или 380 В. Для отдыха экипажа имелись сиденья и спальные места на рабочих столах или подвесные гамаки. Модификации специализированных кузовов с разной комплектацией внешне отличались количеством, размерами и расположением дверей, окон, рабочих и световых люков в крыше, а также штатными наборами электрооборудования. Автомобили с типовыми кузовами были приспособлены к перевозке железнодорожным и водным транспортом (в трюме или на палубе), а также транспортными самолетами. Кузова выпускались также в виде обычных фургонов без окон и систем жизнеобеспечения.

К-131 – типовой бескаркасный кузов без надколесных ниш с полезной нагрузкой 2900 кг для установки на шасси ЗИЛ-131, выпускавшийся в восьми модификациях. Первоначально его разработкой в 1958 – 1960 годах занимался 38 Опытный завод. С повышением военных требований к армейским кузовам и разработкой перспективного типажа их проектирование и выпуск были переданы в кузовной отдел института мебели (ВПКТИМ) Минлесдревпрома СССР. Впоследствии с 1968 года их серийно выпускали Шумерлинский завод (ШЗСА), Красно-Пахорский ремонтный завод и еще десять других кузовных и деревообрабатывающих предприятий.

Основанием кузова К-131 являлся металлический каркас с ровным полом из армированного пенопласта и настилом из сосновых досок. Все стены также были сделаны из армированного пенопласта. Снаружи их обшивали листами из алюминиевого сплава, внутренняя отделка выполнялась из фанеры. Места соединений герметизировали специальной замазкой. Кузова К-131 выпускались в шести базовых специализированных исполнениях от К1-131 до К6-131 и использовались в основном для монтажа легкого оборудования, например, радиостанций, штабных машин и пунктов управления. Внутренние размеры кузовов: длина – 4000 мм, ширина – 2250 мм, высота по продольной оси – 1800 мм, по боковой стенке – 1500 мм. Масса снаряженного кузова К-131 без оборудования – 1450 кг. Их вариантами были военный раздвижной кузов КР-131 из армированного пенопласта и деревометаллический кузов ДМ-131 второго поколения 1975 – 1983 годов.

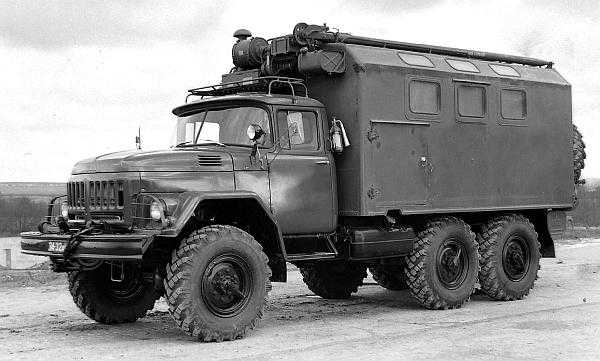

Шасси ЗИЛ-131 с лебедкой и бескаркасным кузовом К-131 с системой жизнеобеспечения. 1968 год.

КМ-131 – типовой усиленный каркасно-металлический или цельнометаллический кузов с полезной нагрузкой 2700 кг для установки на шасси ЗИЛ-131 или ЗИЛ-131Н. Разработан в середине 1960-х годов и до 1975 года выпускался на заводе п/я 4111 (будущий МЗСА), а также Козельским и Львовским механическими заводами и с 1978 года – Энгельсским заводом (ЭЗСА). Основанием кузова служил сварной металлический каркас с двумя надколесными нишами и полом из пяти трехслойных деревянных плит. Все стенные панели также имели металлический каркас из гнутых профилей, который снаружи обшивался алюминиевыми листами, а внутренняя облицовка была сделана из фанеры или древесноволокнистых плит. Пространства и стыки между ними заполняли теплоизоляционные пенопластовые плиты или специальные уплотнители, создававшие замкнутую герметизацию кузова. В передней части боковых панелей имелись рабочие люки с дверками для доступа к внутреннему оснащению или для его выноса наружу. В боковых стенах и в скосах крыши имелось до 12 окон-люков с двойным остеклением и шторами, и еще одно узкое окно помещалось в правой створке задней двери. Кузова КМ-131 выпускались в нескольких специализированных исполнениях и использовались для монтажа более тяжелого оборудования, часть которого можно было размещать на крыше. Их прочная конструкция выдерживала нагрузку на 1 квадратный метр пола – 500 кг, на погонный метр боковой панели – 50 кг и на крышу – 100 кг. Габариты КМ-131 не отличались от кузовов К-131. С учетом постоянной модернизации их собственная масса за 40 лет выпуска возросла с 1130 кг до 1600 кг.

Поделитесь на страничке

Следующая глава >

tech.wikireading.ru

Типовые кузова-фургоны. Автомобили Советской Армии 1946-1991

Типовые кузова-фургоны

Для монтажа оборудования связи, штабных пунктов, полевых мастерских, лабораторий и генераторных станций на шасси «Урал-375А» и «Урал-375Д» монтировали типовые обитаемые кузова-фургоны нескольких видов. Первым в конце 1950-х годов появился опытный кузов КП-375 из армированного полистирольного пенопласта, разработанный по заказу Минобороны в Центральном проектно-конструкторском бюро мебели (ЦПКБ мебели) при ВПКТИМ Минлесдревпрома СССР. С 1959 года его собирал Шумерлинский машиностроительный завод. Наибольшее распространение получил остекленный бескаркасный кузов К-375 второго поколения с двумя трапецеидальными надколесными нишами с каждой стороны, унифицированный по общей конструкции с фургонами К-66 и К-131 и выпускавшийся в 1968 – 1975 годах в трех модификациях. Его также разработали в ВПКТИМ, а серийным выпуском этих кузовов занимались также Козловский и Красногорский комбинаты автофургонов, Ново-Лялинский целлюлозно-бумажный комбинат, Красноярский ДОК и другие. В начале 1960-х годов Уральский автозавод самостоятельно разработал и собирал теплоизолированный каркасно-металлический кузов КМ-500 с широкими покатыми боковыми скатами крыши, отопительной и фильтровентиляционной установками, способный выдерживать монтаж тяжелого оборудования на крыше. С 1977 года его выпускал также Козельский механический завод. В ряде случаев на «уралах» использовали также каркасно-деревянные кузова КУНГ второго и третьего поколений. С переходом на автомобиль «Урал-4320» их заменили новые типовые кузова К-4320.

Кузов КП-375 из армированного пенопласта на шасси «Урал-375А» первого выпуска. 1959 год.

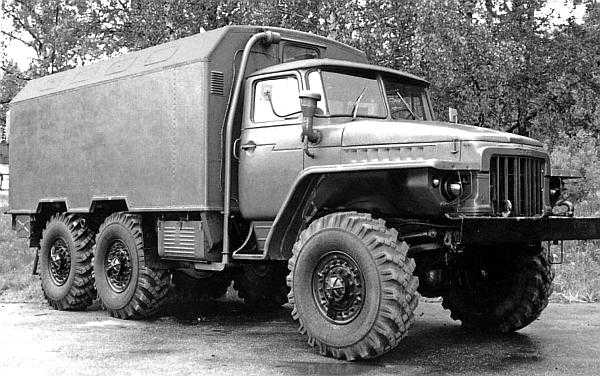

Бескаркасный кузов К-375 второго поколения на 4,7-тонном шасси «Урал-375А». 1968 год.

В странах Варшавского договора на шасси автомобилей «Урал» монтировали многочисленные виды кузовов-фургонов собственного изготовления, максимально приспособленных для нужд своих вооруженных сил. Наибольшее распространение шасси 375-й серии получили в Народной армии ГДР, для которой с 1978 года два кузовных завода в Ахслебене и Халле собирали обширное семейство каркасных многоцелевых и специализированных легких съемных фургонов LAK (Leicht Absetzbarer Koffer). Их программа состояла из четырех базовых серий, предлагавшихся в 40 исполнениях. Внешне они отличались широкими пологими боковыми скосами крыши и мягкими брезентовыми или жесткими боковинами из пластиковых, фанерных или металлических листов. В зависимости от назначения их снабжали системами жизнеобеспечения, автономными электрогенераторами мощностью 3 – 4 кВт, несколькими окнами в боковинах и скосах крыши или делали съемными полностью глухими цельнометаллическими. В таких кузовах размещали оборудование радиотехнических систем, передвижных электростанций, средних и тяжелых мастерских для обслуживания и ремонта автобронетанковой техники в полевых условиях. Наряду с ними в ГДР, ЧССР, ПНР и Финляндии широко применялись типовые кузова К-375, при этом их оснащение и комплектация обычно соответствовали аналогичным советским конструкциям, но все специальное оборудование выпускалось на месте.

Полевая мастерская в съемном кузове LAK-III производства ГДР на автомобиле «Урал-375Д».
