В век современных технологий трудно себе представить обработку земли без вспомогательных средств. Незаменимым помощником на дачах и приусадебных территориях является культиватор. Плуги бывают нескольких видов. Достаточно много фирм-производителей предлагает свое оборудование на потребительских ранках. Большим спросом в последнее время пользуются роторные грубберы.

Описание роторного культиватора

Итак, что такое роторный культиватор? Это садовый гаджет, который не отличается в эксплуатации от своих бензиновых и дизельных собратьев, но работает от электрической сети. Выполняет это оборудование такие же функции по обработке земли, как и другие агрегаты линейки культиваторов.

Однороторный плуг создавался с целью облегчить процесс измельчения верхнего слоя почвы. Он способен работать по сплошной поверхности земли и разделять ряды посадок.

Обратите внимание! Роторные грубберы некоторых производителей могут функционировать и на каменистых участках. Агрегаты обладают функцией механической обработки грунта от сорняков. Электрическое оборудование поможет обеспечить аккуратный срез травы рядом с бордюрами или клумбами, привести в порядок тротуары и садовые дорожки и т.д.

Принцип работы роторного культиватора

Роторный культиватор сохраняет основной принцип обработки почвы. Он перемещает верхний слой почвы, обеспечивая поток воздуха и влаги к нижним слоям грунта. По принципу работы он ничем не отличается от обычного плуга, не учитывая того, что работает он от сети, соответственно, сводит к минимуму энергозатраты фермера.

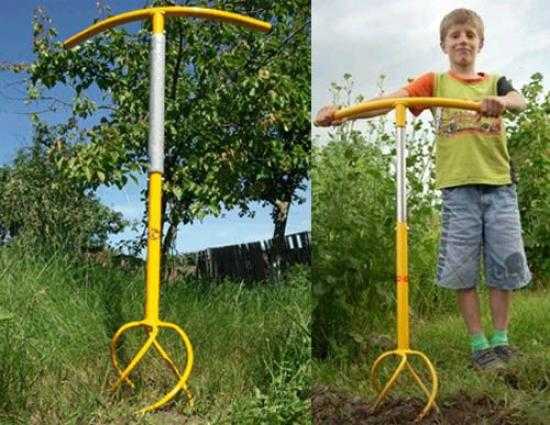

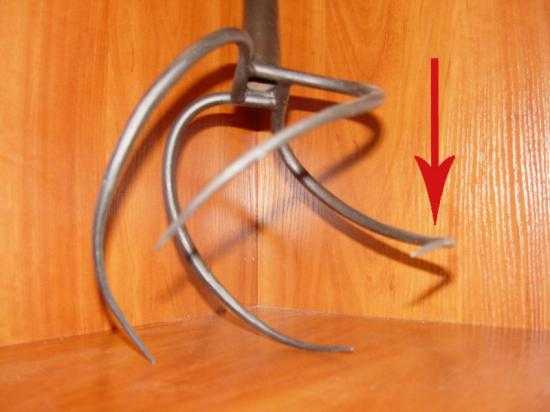

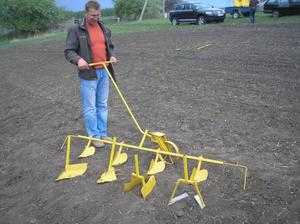

Культиватор ротационный похож на роторный, но ручная обработка земли все же намного сложнее и дольше. К тому же однороторный плуг работает в разы быстрее, и производительность у него выше, чем у ручного плуга. Это незаменимый помощник на целине, густо заросшей дикими растениями.

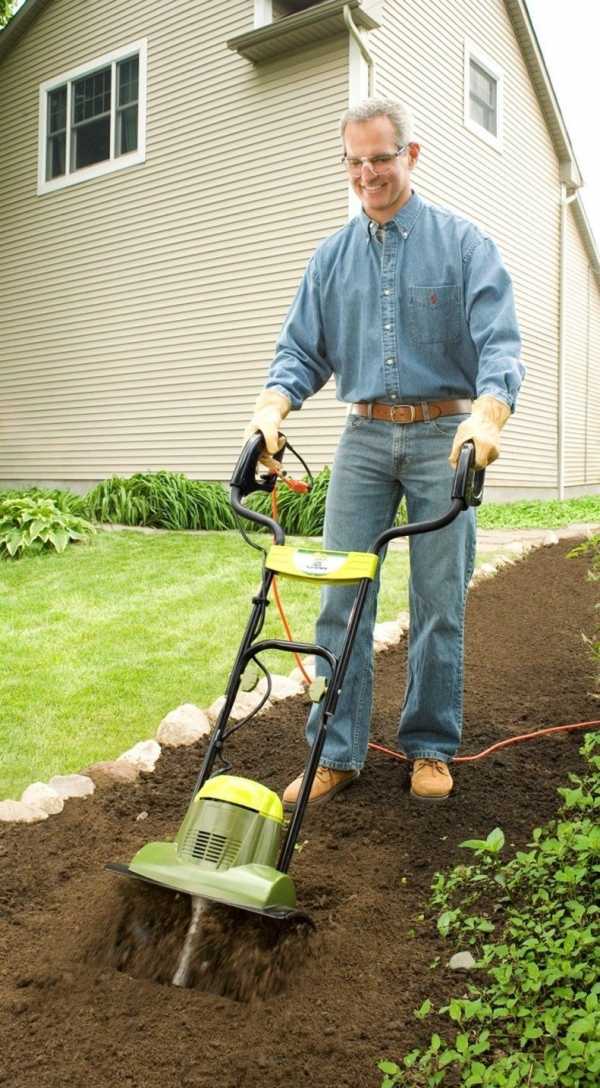

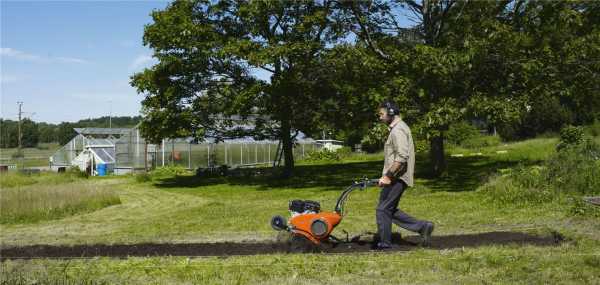

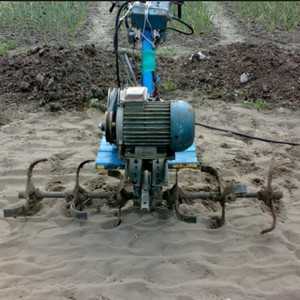

Роторный культиватор

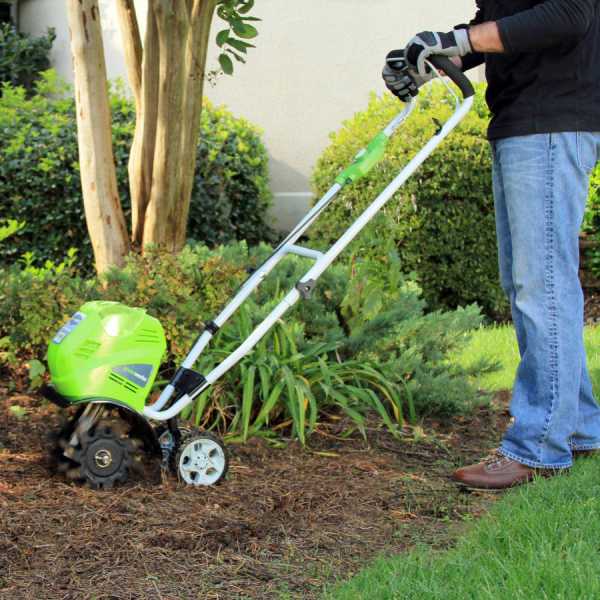

Этот электрический плуг имеет в своем комплекте несколько лемехов, которые в процессе обработки земли отбрасывают измельченный верхний слой почвы в сторону, что при следующей обработке даст о себе знать. Во-первых, земля станет мягче и податливее, во-вторых, обеспечатся постоянный поток и циркуляция воздуха, земля улучшит свою производительность. По качеству обработки земли данное оборудование занимает одно из первых мест в линейках садовой техники. Электрический агрегат способен переработать почву на глубину 23 см, что является оптимальной глубиной для вспахивания плодородного слоя почвы.

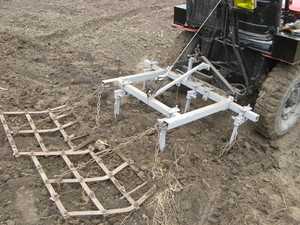

При работе трактора с навесным культиватором все лопасти насадки приводятся в действие за счет тягового усилия. В груббере ротор заставляет работать все лопасти одновременно. Фрезерный агрегат работает по такому же принципу, отличаются эти две техники только сложностью выполняемых работ. В роторном культиваторе функционирует барабан, который при запуске заставляет работать прикрепленные к нему ножи. Эти ножи и вспахивают землю, перемещая нижние слои наверх, верхние, соответственно вниз, при этом качественно их измельчая и переворачивая. По ценовой политике культиваторы на потребительских рынках очень отличаются. Важно найти оптимальный вариант соотношения цены и качества агрегата.

Нужно найти оптимальный вариант

Преимущества и недостатки роторного культиватора

Как и любая другая дорогая и полезная техника, предназначенная для обработки земли, роторный плуг имеет свои достоинства и недостатки.

Среди достоинств многофункционального оборудования можно выделить основные:

  • Он достаточно мелко перебивает вспаханную землю, не оставляя после себя огромные глыбы земли;
  • Позволяют воздуху циркулировать в земле, напитывая ее таким образом кислородом;
  • Существенно сокращается время, затраченное на обработку грунта;
  • Снижаются расходные ресурсы на трактор, который вспахивал бы землю. Роторный культиватор потребляет значительно меньше энергии;
  • При удобрении земельного участка электрический агрегат позволяет равномерно распределить все полезные вещества по верхнему слою земли;
  • Эффективно борется с сорной травой;
  • Позволяет производить серии культиваций.

Также он идеален для работы на целинных землях. При использовании рыхлителя на почвах значительно уменьшается давление на верхний почвенный состав, чем, например, от трактора. В зависимости от мощности роторного груббера, меняется время обработки земель.

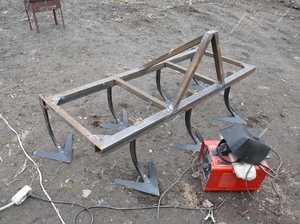

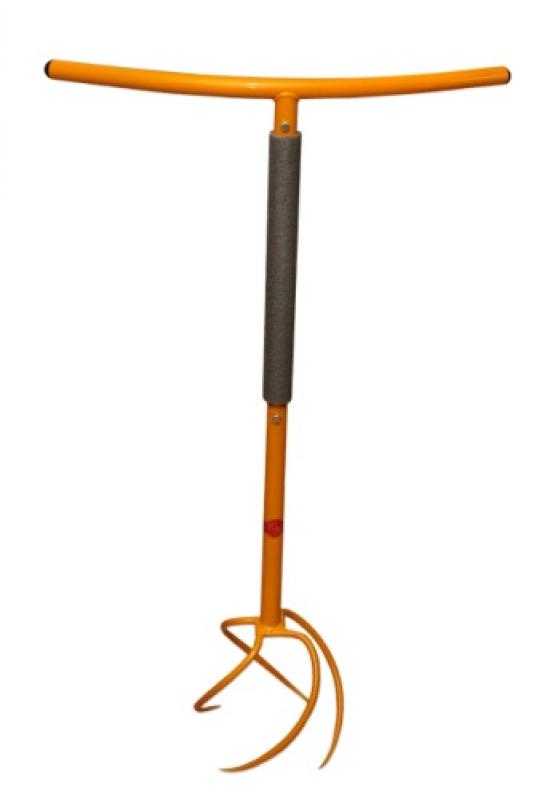

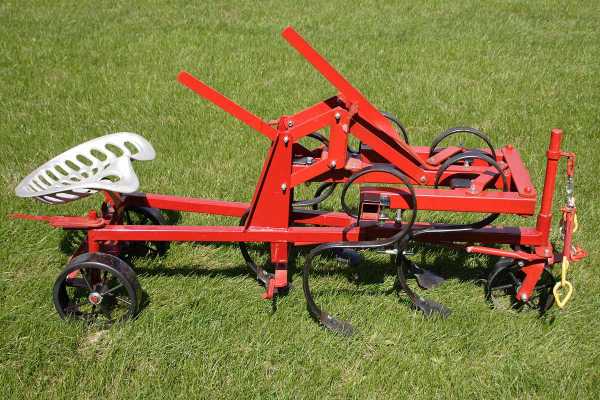

Рыхлитель

Даже удивительно, что в таком инструменте, как роторный культиватор, могут быть недостатки. Но, по сравнению с другой сельскохозяйственной техникой, культиваторы ей все же уступают в чем-то. Например, у роторного агрегата производительность в разы меньше, чем у трактора. Это считается самым главным недостатком этой продукции. Он не подходит для использования на участках с большой территорией. На земельном участке, площадью более 4 га, рациональнее работать трактором с насадками.

Роторный культиватор подходит для подготовки земли к посевному периоду. Он качественно и быстро поможет фермеру привести грунт в надлежащее для посадки овощей состояние.

Сфера использования роторного культиватора

В последнее время роторные плуги, или мотокультиваторы, завоевывают все большую популярность среди фермеров, имеющих не очень большие земельные территории. Это крайне полезное и современное оборудование, позволяющее свести к минимуму физический труд человека. Приобрести его можно в специализированных точках продажи сельскохозяйственной техники.

Покупать в специальных магазинах

Если речь идет о новом оборудовании, в специализированных магазинах выдают сертификат и гарантию от фирмы-производителя. Можно приобрести и бывший в употреблении агрегат. Сделать это можно через объявления, размещенные в интернете. Перед покупкой оборудование следует проверить на посторонние шумы, на мягкость роботы лопастей, на другие видимые механические повреждения. Данное оборудование может быть навесом к мотоблоку или другой, более крупной сельскохозяйственной технике.

Важно! При выборе навесного оборудования нужно следить за его маркой, так как к определенной фирме-производителю мини-трактора не каждое оборудование подойдет по креплению, а менять крепления обойдется очень дорого.

В управлении электрический культиватор достаточно прост. Эксплуатировать его сможет женщина и даже подросток. Но некоторые культиваторы, в основном те, которые имеют большую мощность, весят под 100 кг. Поэтому с перемещением данного агрегата надо быть осторожным.

Обратите внимание! При работе с любой сельскохозяйственной техникой (роторные культиваторы не являются исключением) следует придерживаться техники безопасности.

Роторным плугом можно обработать любой грунт, предназначенный для посадки абсолютно разных культур, даже небольшое поле, на котором планируется высадить рис, который, как известно, очень требователен к состоянию почвы.

Очень часто роторный плуг используют для того, чтобы окультурить участок земли, который долгое время считался диким и заброшенным. Данный культиватор отлично справится с тяжелой и каменистой почвой и дикими растениями, которые на ней растут. На некоторых дачных или приусадебных участках роторный груббер используется для выкапывания картофеля.

Описание универсального роторного культиватор Top Keeper

Важно! Следует выбирать оборудование из максимально надежных материалов, только в этом случае оно прослужит садовнику на протяжении многих лет.

Широкое распространение на потребительских рынках получил роторный культиватор Top Keeper. Он имеет некоторые отличительные особенности от других роторных плугов. Питание он получает со съемного аккумулятора, который связан непосредственно с электрическим мотором. Длина штанги, которая обеспечивает силу давления на грунт, меняется и регулируется, что обеспечивает комфортную работу. Ширина захватываемой площади обрабатываемого участка составляет 20 см. Головка оборудования оснащена 4 сменными ножевыми конструкциями, изготовленными из высокопрочного материала. Съемные ножевые конструкции хороши в том случае, когда следует уменьшить ширину обрабатываемого грунта.

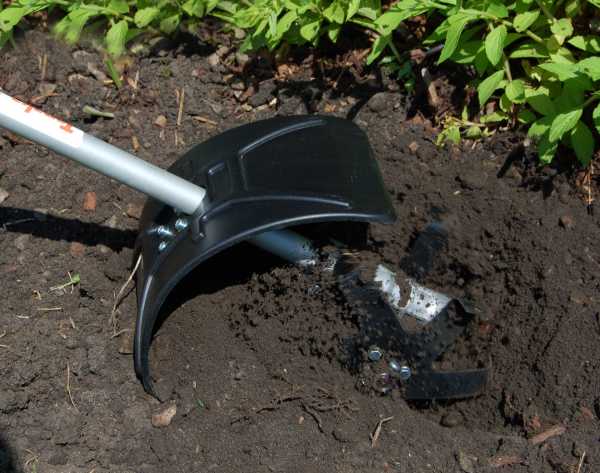

Для того чтобы триммер культиватора избавил участок от сорной травы, необходимо немного углубить его в верхний почвенный слой. Благодаря острым ножам, сорняки быстро измельчаться. Другая съемная насадка, позволит аккуратно и качественно подрезать газонную траву, оставляя за собой ровные ёжики, рыхля землю в некоторых доступных местах.

Газонная трава

Цены на данное высококачественное оборудование разные. Можно по характеристикам подобрать агрегат, наиболее подходящий для собственного участка земли. Роторные культиваторы фирмы Top Keeper зарекомендовали себя как высококачественное и незаменимое в сельском хозяйстве оборудование.

Какой бы культиватор ни выбрал себе фермер, он существенно облегчит ему тяжелый физический труд. С его помощью можно обработать 2 гектара земли в 4-6 раз быстрее, чем эта обработка производилась бы вручную.

7ogorod.ru

Роторные культиваторы. Почвофрезы для трактора ACKER

МодельФотоОписаниеЦена, EURO
включая НДС
ТИП 25 МЕЕ
Роторный культиватор (почвофреза) сверхлегкого типа с 1 скоростью и цепным приводом. Скорость вращения ВОМ: 540 об/мин. Агрегатируется с тракторами мощностью от 10 до 25 л.с.
Карданный вал в комплекте.
MEE 95Общая ширина - 105 см, рабочая ширина = 95 см. Количество фланцев = 5, количество ножей = 20 (закруглённые).
Глубина обработки = 12 см.  Мощность трактора 10-12 л.с.  Масса 138 кг.
2 786,00
MEE 105Общая ширина - 115 см, рабочая ширина = 105 см. Количество фланцев = 5, количество ножей = 20 (закруглённые).
Глубина обработки = 13 см.  Мощность трактора 12-14 л.с. Масса 143 кг.
2 877,00
MEE 115Общая ширина - 125 см, рабочая ширина = 115 см. Количество фланцев = 6, количество ножей = 24 (закруглённые).
Глубина обработки = 14 см.  Мощность трактора 13-15 л.с.  Масса 148 кг.
3 176,00
MEE 120

Общая ширина - 130 см, рабочая ширина = 120 см. Количество фланцев = 6, количество ножей = 24 (закруглённые).
Глубина обработки = 15 см.  Мощность трактора 14-16 л.с.  Масса 153 кг.

3 318,00
MEE 130

Общая ширина - 140 см, рабочая ширина = 130 см. Количество фланцев = 6, количество ножей = 24 (закруглённые).
Глубина обработки = 16 см.  Мощность трактора 15-18 л.с.  Масса 158 кг.



3 591,00
ТИП 40 МЕЕ
Роторный культиватор (почвофреза) с боковым смещением, легкого типа с 1 скоростью и цепным приводом. Скорость вращения ВОМ: 540 об/мин. Агрегатируется с тракторами мощностью от 14 до 40 л.с.
MERL 80Общая ширина - 95 см, рабочая ширина = 80 см. Количество фланцев = 5, количество ножей = 16 (закруглённые)
Глубина обработки = 15 см.  Мощность трактора 14-16 л.с.  Масса = 180 кг.
3 773,00
MERL 95Общая ширина - 110 см, рабочая ширина = 95 см. Количество фланцев = 6, количество ножей = 20 (закруглённые)
Глубина обработки = 15 см.  Мощность трактора 16-20 л.с.  Масса = 195 кг.
3 889,20
MERG 105Общая ширина - 120 см, рабочая ширина = 105 см. Количество фланцев = 5, количество ножей = 16 (изогнутые под прямым углом)
Глубина обработки = 15 см.  Мощность трактора 20-25 л.с.  Масса = 210 кг.
3 995,60
MERL 115Общая ширина -130 см, рабочая ширина = 115 см. Количество фланцев =7, количество ножей = 24 (закруглённые)
Глубина обработки = 15 см.  Мощность трактора 25-30 л.с.  Масса = 225 кг.
4 259,00
MERG 125Общая ширина - 140 см, рабочая ширина = 125 см. Количество фланцев = 6, количество ножей = 20 (изогнутые под прямым углом)
Глубина обработки = 15 см.  Мощность трактора 30-35 л.с.  Масса = 240 кг.
4 395,50
MERL 135Общая ширина - 150 см, рабочая ширина = 135 см. Количество фланцев =7, количество ножей = 28 (закруглённые)
Глубина обработки = 15 см.  Мощность трактора 35-38 л.с.  Масса = 255 кг.
4 454,00
MERG 150Общая ширина - 165 см, рабочая ширина = 150 см. Количество фланцев = 7, количество ножей = 24 (изогнутые под прямым углом)
Глубина обработки = 15 см.  Мощность трактора 35-40 л.с.  Масса = 270 кг.
4 573,00
ТИП 75M (N)
Почвофреза среднего типа с гидравлическим смещениеми зубчатым приводом, агрегатируется с тракторами мощностью от 30-75 л.с.*
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин. Установлен редуктор COMER тип MZ1A. В комплект включён карданный вал с автоматическим сцеплением.
M(N)130

Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев = 6, количество ножей = 30 (изогнутые под прямым углом).
Глубина обработки = 20 см.  Мощность трактора 30-35 л.с.  Масса = 400 кг.

7 878,00
M(N)155Общая ширина - 180 см, рабочая ширина = 155 см. Количество фланцев = 7, количество ножей = 36 (изогнутые под прямым углом).
Глубина обработки = 20 см.  Мощность трактора 40-45 л.с.  Масса = 460 кг.
7 991,30
M(N)180Общая ширина - 205 см, рабочая ширина = 180 см. Количество фланцев = 8, количество ножей = 42 (изогнутые под прямым углом).
Глубина обработки = 20 см.  Мощность трактора 45-50 л.с.  Масса = 510 кг.
8 393,30
ТИП 75 SK(N)
Роторный культиватор с жесткой усиленной рамой, полутяжелого типа с зубчатым приводом.
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин.
SK(N) - центральное крепление, SP(N) - боковое крепление.
SK(N)/SP(N) 105Общая ширина - 125 см, рабочая ширина = 105 см. Количество фланцев = 5, количество ножей = 24 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 25-30 л.с.  Масса = 275 кг.
7 895,40
SK(N)/SP(N) 130Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев = 6, количество ножей = 30 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 30-40 л.с.  Масса = 355 кг.
7 980,00
SK(N)/SP(N) 155Общая ширина - 175 см, рабочая ширина = 155 см. Количество фланцев =7, количество ножей = 36 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 40-50 л.с.  Масса = 395 кг.
8 153,00
SK(N)/SP(N) 180Общая ширина - 200 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 50-55 л.с.  Масса = 440 кг.
8 271,60
SK(N)/SP(N) 205Общая ширина - 225 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 60-75 л.с.  Масса = 495 кг.
8 390,00
ТИП 75 SY(N)
Роторный культиватор (почвофреза) с жесткой усиленной рамой полутяжелого типа и зубчатым приводом с обеих сторон. Гидравлическое смещение.
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин. Установлен редуктор COMER тип MZ1A. В комплект включён карданный вал с автоматическим сцеплением.
Центральное или боковое крепление привода от ВОМ.

По заказу возможна установка закруглённых ножей.
SY(N) 130Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев =6, количество ножей = 30 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 30-40 л.с.  Масса = 400 кг.
9 281,50
SY(N) 155Общая ширина - 175 см, рабочая ширина = 155 см. Количество фланцев =7, количество ножей = 36 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 40-50 л.с.  Масса = 400 кг.
9 472,00
SY(N) 180Общая ширина - 200 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 50-55 л.с.  Масса = 500 кг.
9 672,00
SY(N) 205Общая ширина - 225 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48 (изогнутые под прямым углом).
Глубина обработки = 22 см.  Мощность трактора 60-75 л.с.  Масса = 550 кг.
10 255,00
ТИП 100E-ET (Цепной привод)
Роторный культиватор с жесткой рамой тяжелого типа без опорного колеса регулировки глубины обработки для тракторов мощностью до 100 л.с.
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин. Скорость вращения ножевого вала: 132, 153, 186, 216 об/мин. В комплект включён карданный вал с сцеплением.
По заказу возможна установка закруглённых ножей и опорного колеса для регулировки глубины обработки.
E 130Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев =6, количество ножей = 30a.
Глубина обработки = 25 см.  Мощность трактора 50-60 л.с.  Масса = 490 кг.
7 622,00
E 155Общая ширина - 180 см, рабочая ширина = 155 см. Количество фланцев =7, количество ножей = 36a.
Глубина обработки = 25 см.  Мощность трактора 60-70 л.с.  Масса = 540 кг.
7 775,00
E 180Общая ширина - 205 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42a.
Глубина обработки = 25 см.  Мощность трактора 70-80 л.с.  Масса = 590 кг.
7 942,00
E 205Общая ширина - 230 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48a.
Глубина обработки = 25 см.  Мощность трактора 80-90 л.с.  Масса = 640 кг.
8 225,00
ТИП 100E-ET (Зубчатый привод)
Роторный культиватор с жесткой рамой тяжелого типа без опорного колеса регулировки глубины обработки для тракторов мощностью до 100 л.с.
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин. Скорость вращения ножевого вала: 132, 153, 186, 216 об/мин.
В комплект включён карданный вал с автоматическим сцеплением.
По заказу возможна установка опорного колеса для регулировки глубины обработки.
E 130Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев =6, количество ножей = 30a.
Глубина обработки = 25 см.  Мощность трактора 50-60 л.с.  Масса = 520 кг.
По запросу
E 155Общая ширина - 180 см, рабочая ширина = 155 см. Количество фланцев =7, количество ножей = 36a.
Глубина обработки = 25 см.  Мощность трактора 60-70 л.с.  Масса = 565 кг.
По запросу
E 180Общая ширина - 205 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42a.
Глубина обработки = 25 см.  Мощность трактора 70-80 л.с.  Масса = 600 кг.
По запросу
E 205Общая ширина - 230 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48a.
Глубина обработки = 25 см.  Мощность трактора 80-90 л.с.  Масса = 645 кг.
По запросу
E 230Общая ширина - 255 см, рабочая ширина = 230 см. Количество фланцев = 10, количество ножей = 54a.
Глубина обработки = 25 см.  Мощность трактора 90-100 л.с.  Масса = 690 кг.

ТИП 100 EU (Зубчатый привод)
Роторный культиватор тяжёлого типа, с жесткой рамой, с гидравлическим смещением, агрегатируется с тракторами мощностью до 100 л.с.
4 скорости вращения ротора с ножами. Cкорость вращения ВОМ: 540 об/мин. Установлен редуктор COMER тип MZ4A. В комплект включён карданный вал с автоматическим сцеплением.

EU 130Общая ширина - 155 см, рабочая ширина = 130 см. Количество фланцев =6, количество ножей = 30a.
Глубина обработки = 25 см.  Мощность трактора 50-60 л.с.  Масса = 620 кг.
По запросу
EU 155Общая ширина - 180 см, рабочая ширина = 155 см. Количество фланцев =7, количество ножей = 36a.
Глубина обработки = 25 см.  Мощность трактора 60-70 л.с.  Масса = 665 кг.
По запросу
EU 180Общая ширина - 205 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42a.
Глубина обработки = 25 см.  Мощность трактора 70-80 л.с.  Масса = 700 кг.
По запросу
EU 205Общая ширина - 230 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48a.
Глубина обработки = 25 см.  Мощность трактора 80-90 л.с.  Масса = 745 кг.
По запросу
EU 230Общая ширина - 255 см, рабочая ширина = 230 см. Количество фланцев = 10, количество ножей = 54a.
Глубина обработки = 25 см.  Мощность трактора 90-100 л.с.  Масса = 790 кг.

ТИП 130 EY\EYT (Зубчатый привод). Доступен в версии с цеповым приводом.
Роторный культиватор с жесткой рамой сверхтяжелого типа с зубчатым приводом для тракторов мощностью до 140 л.с.
4 скорости вращения ротора с ножами. Центральное крепление ВОМ со скоростью вращения 540 или 1000 об/мин. В стандартной версии установлен редуктор Comer типа MZ3A и включён карданный вал с сцеплением.
EY180Общая ширина - 205 см, рабочая ширина = 180 см. Количество фланцев =8, количество ножей = 42 (изогнутые под прямым углом).
Глубина обработки = 27 см.  Мощность трактора 70-90 л.с.  Масса = 650 кг.
По запросу
EY 205Общая ширина - 230 см, рабочая ширина = 205 см. Количество фланцев = 9, количество ножей = 48 (изогнутые под прямым углом).
Глубина обработки = 27 см.  Мощность трактора 90 -100 л.с.  Масса = 700 кг.
По запросу
EY 230Общая ширина - 255 см, рабочая ширина = 230 см. Количество фланцев = 10, количество ножей = 54 (изогнутые под прямым углом).
Глубина обработки = 27 см.  Мощность трактора 100-110 л.с.  Масса = 750 кг.
По запросу
EY 255Общая ширина - 280 см, рабочая ширина = 255 см. Количество фланцев = 11, количество ножей = 60 (изогнутые под прямым углом).
Глубина обработки = 27 см.  Мощность трактора 110-120 л.с.  Масса = 800 кг.
По запросу
EY 280Общая ширина - 305 см, рабочая ширина = 280 см. Количество фланцев = 12, количество ножей = 66 (изогнутые под прямым углом).
Глубина обработки = 27 см. Мощность трактора 120-130 л.с.  Масса = 850 кг.
По запросу
EY 305Общая ширина - 320 см, рабочая ширина = 305 см. Количество фланцев = 13, количество ножей = 72 (изогнутые под прямым углом).
Глубина обработки = 27 см. Мощность трактора 130-160 л.с.  Масса = 900 кг.
По запросу
 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО ЗАКАЗУ
• Опорное колесо для регулировки глубины обработки
• Установка редуктора ΜΖ 815 ВОМ +8 см высоты
• Установка редуктора ΜΖ 815 с тремя внешними зацеплениями
• Установка редуктора ΜΖ 815 с тремя внешними зацеплениями ВОМ + 12 м высоты
• Карданный вал с автоматическим сцеплением
ТИП 160 HY
Роторный культиватор (почвофреза) высокой мощности с зубчатым приводом и переключаемой зубчатой передачей для тракторов мощностью до 160 л.с.
В стандартной версии установлен редуктор COMER MZ3A. Скорость вращения ВОМ 1000 об/мин В комплект включён карданный вал с сцеплением.
По заказу поставляется:
Опорное колесо для регулировки глубины обработки
• Установка редуктора ΜΖ 815 ВОМ +8 см высоты
• Установка редуктора ΜΖ 815 с тремя внешними зацеплениями
• Установка редуктора ΜΖ 815 с тремя внешними зацеплениями ВОМ + 12 м высоты
• Редуктор 733 DZ с двумя внешними зацеплениями
• РЕДУКТОР ΜZ 827
• Система охлаждения и смазки
• Пара передних дисков F360
HY 205Общая ширина - 235 см, рабочая ширина = 205 см. Количество фланцев =9, количество ножей = 48a.
Глубина обработки = 30 см. Мощность трактора 100-110 л.с.  Масса = 1050 кг.
По запросу
HY 230Общая ширина - 260 см, рабочая ширина = 230 см. Количество фланцев = 10, количество ножей = 54a.
Глубина обработки = 30 см. Мощность трактора 110-120 л.с.  Масса = 1100 кг.
По запросу
HY 255Общая ширина - 285 см, рабочая ширина = 255 см. Количество фланцев = 11, количество ножей = 60a.
Глубина обработки = 30 см. Мощность трактора 120-130 л.с.  Масса = 1150  кг.
 По запросу
HY 280Общая ширина - 310 см, рабочая ширина = 280 см. Количество фланцев = 12, количество ножей = 66a.
Глубина обработки = 30 см. Мощность трактора 125-140 л.с.  Масса = 1200 кг.
По запросу
HY 305Общая ширина - 335 см, рабочая ширина = 305 см. Количество фланцев = 13, количество ножей = 72a.
Глубина обработки = 30 см. Мощность трактора 130-160 л.с.  Масса = 1250 кг.
По запросу
ТИП 200 h3Y z=22
h3Y 330 z=22Общая ширина - 360 см, рабочая ширина = 330 см. Количество фланцев = 14, количество ножей = 78a.
Глубина обработки = 30 см.  Мощность трактора 160-180 л.с.  Масса = 1300 кг.
По запросу
h3Y 355 z=22Общая ширина - 385 см, рабочая ширина = 355 см. Количество фланцев = 15, количество ножей = 84a.
Глубина обработки = 30 см.  Мощность трактора 180-200 л.с.  Масса = 1350 кг.
По запросу
h3Y 380 z=22Общая ширина - 410 см, рабочая ширина = 380 см. Количество фланцев = 16, количество ножей = 90a.
Глубина обработки = 30 см.  Мощность трактора 200-220 л.с.  Масса = 1400 кг.
По запросу
ТИП 250 h3Y
Роторный культиватор (почвофреза) высокой мощности без опорных колес для регулировки глубины обработки, с двусторонним зубчатым приводом (z1=22), для тракторов мощностью до 250 л.с. (ВОМ установлен на высоте 95 см от земли)
3 скорости вращения ротора с ножами. В стандартной версии установлен редуктор COMER D825. Скорость вращения ВОМ 1000 об/мин. В комплект включён карданный вал с сцеплением.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПО ЗАКАЗУ
• Опорное колесо для регулировки глубины обработки.
• Пружина кожуха
• Ножи против следа колес
• Система охлаждения и смазки.
• Пара передних дисков F360
h3Y 330Общая ширина - 360 см, рабочая ширина = 330 см. Количество фланцев = 14, количество ножей = 78 (изогнутые под прямым углом).
Глубина обработки = 30 см.  Мощность трактора 160-180 л.с.  Масса = 1300 кг.
По запросу
h3Y 355Общая ширина - 385 см, рабочая ширина = 355 см. Количество фланцев = 15, количество ножей = 84 (изогнутые под прямым углом).
Глубина обработки = 30 см.  Мощность трактора 180-200 л.с.  Масса = 1350 кг.
По запросу
h3Y 380Общая ширина - 410 см, рабочая ширина = 380 см. Количество фланцев = 16, количество ножей = 90 (изогнутые под прямым углом).
Глубина обработки = 30 см.  Мощность трактора 200-220 л.с.  Масса = 1400 кг.
По запросу
h3Y 405Общая ширина - 435 см, рабочая ширина = 405 см. Количество фланцев = 17, количество ножей = 96 (изогнутые под прямым углом).
Глубина обработки = 30 см.  Мощность трактора 220-250 л.с.  Масса = 1400 кг.
По запросу
ТИП 360 h3Y FL
Роторный культиватор (почвофреза) высокой мощности, с двусторонним зубчатым приводом, для тракторов мощностью до 400 л.с. Гидравлическое складывание.
Скорость вращения ВОМ 1000 об/мин. В комплект включён карданный вал с автоматическим сцеплением.
h3Y FL440Общая ширина - 490 см, рабочая ширина = 440 см.
Глубина обработки = 30 см.  Мощность трактора 220-250 л.с.
По запросу
h3Y FL490Общая ширина - 540 см, рабочая ширина = 490 см.
Глубина обработки = 30 см.  Мощность трактора 250-270 л.с.
По запросу
h3Y FL540Общая ширина - 590 см, рабочая ширина = 540 см.
Глубина обработки = 30 см.  Мощность трактора 270-290 л.с.
По запросу
h3Y FL590Общая ширина - 640 см, рабочая ширина = 590 см.
Глубина обработки = 30 см.  Мощность трактора 290-310 л.с.
По запросу
ТИП 360 h3Y MP
Роторный культиватор (почвофреза) высокой мощности, с двусторонним зубчатым приводом и возможностью переключения передач, для тракторов мощностью до 400 л.с. Дополнительно может установится скребок и захват для сеялки. Скорость на ВОМ 1000 об\мин.
h3Y MP 330Общая ширина - 380 см, рабочая ширина = 330 см.
Глубина обработки = 30 см. Мощность трактора 180-200 л.с.
По запросу
h3Y MP 335Общая ширина - 405 см, рабочая ширина = 355 см.
Глубина обработки = 30 см. Мощность трактора 200-220 л.с.
По запросу
h3Y MP 380Общая ширина - 430 см, рабочая ширина = 380 см.
Глубина обработки = 30 см. Мощность трактора 220-250 л.с.
По запросу
h3Y MP 405 Общая ширина - 455 см, рабочая ширина = 405 см.
Глубина обработки = 30 см. Мощность трактора 240-260 л.с.
По запросу
h3Y MP 430 Общая ширина - 480 см, рабочая ширина = 430 см.
Глубина обработки = 30 см. Мощность трактора 250-280 л.с.
По запросу
h3Y MP 455 Общая ширина - 505 см, рабочая ширина = 455 см.
Глубина обработки = 30 см. Мощность трактора 280-330 л.с.
По запросу

equit.ru

Как использовать культиватор в саду: совмещаем несколько инструментов

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected]

05.10.2017

Городские жители нередко задумываются о том, как хорошо было бы иметь свой участок и каждый год получать свежие полезные овощи со своего огорода, но тут же приходит следующая мысль о постоянном утомительном уходе за почвой с лопатами и тяпками. Выход есть — в продаже давно появились культиваторы для огорода, которые могут облегчить практически любую работу, связанную с обработкой земли.

Виды культиваторов, выделенные по типу двигателя:

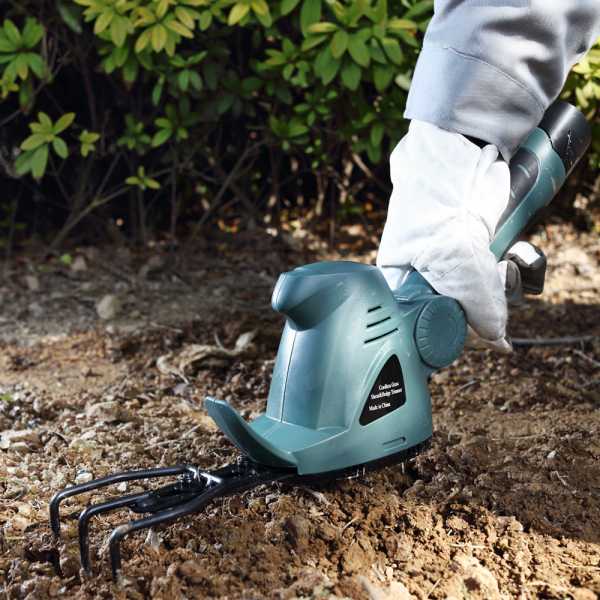

  • Аккумуляторный. Наиболее мобильный вариант ввиду своей автономности, но не очень мощный.

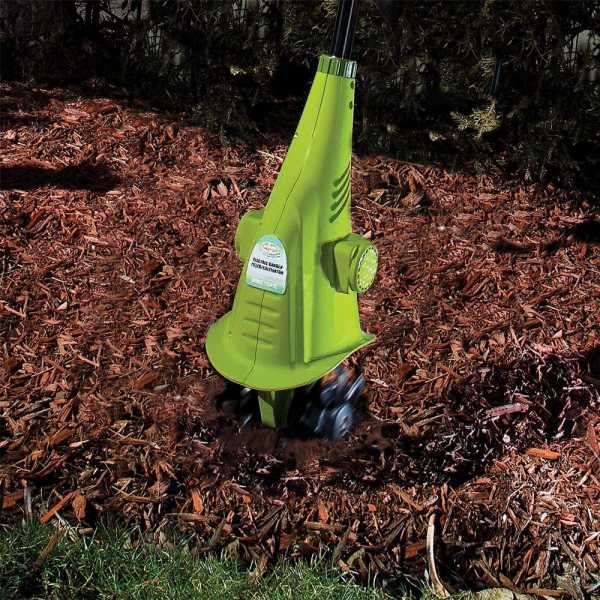

  • Электрический культиватор. Подходит для ухода за небольшим участком, поскольку сильно зависит от длины провода и удаленности розетки.
  • Бензиновый культиватор. Наилучшим образом подходит для выполнения большого объема тяжелых работ. Только это поможет оправдать траты на качественное топливо. Обладает самой высокой мощностью. Бензиновые модели требуют строго определенного топлива, прописанного в инструкции. Нередко в двигателе возникают неисправности из-за появления нагара, так что нужно внимательно следить за этим моментом.
  • Дизельный культиватор. Отличается самым низким потреблением топлива. Очень просты в уходе и обслуживании. Из-за большого веса плотно прилегают к земле. Есть модели как с водяным, так и с воздушным охлаждением. Дизельный культиватор имеет коробку передач с тремя ступенями, то есть две скорости на передний ход и одна на задний.

Типы культиваторов по весу и мощности:

  • Сверхлегкие. Имеют малую ширину обработки (до 30 см) и глубину (до 10 см), но и сам весит всего лишь 10-15 кг. Подходит для мелких работ на участке, например, для прополки между грядами или ухода за клумбами.
  • Легкие культиваторы. Технические характеристики культиватора такого типа: 40-50 см ширина обработки, 10-15 см глубина, 40 кг — вес конструкции, не слишком легкий, что делает его менее мобильным, чем сверхлегкий, но с более широким спектром работ.
  • Средние. Захватывают ширину до 90 см, глубину до 20. Вес устройства составляет примерно 70 кг. Надежный инструмент для обработки большого огорода на дачном участке в сочетании с другими приспособлениями.
  • Тяжелые. Производители позиционируют их как профессиональную технику для обширных фермерских работ.

Классификация по типу привода

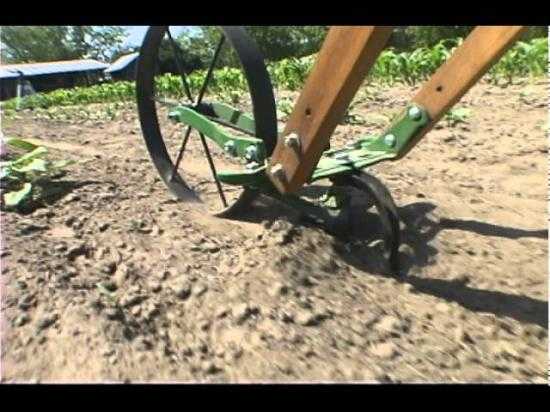

Ручной культиватор отличается простотой управления и дешевизной. Это лучший культиватор для работы с грядками на приусадебном участке маленького размера. Однако с большими объемами работ ручной культиватор не справится, так же как с твердой глинистой почвой.

Можно и соорудить ручной культиватор собственноручно. Самодельный миникультиватор для ухода за газоном представляет собой металлические колеса диаметром 20 см, на которые упирается прочная деревянная ось. Завершает конструкцию длинная ручка, чтобы можно было обрабатывать землю, не наклоняясь. Ручной культиватор для дачи может выручить во многих ситуациях.

Также хороший ручной культиватор получается из ленты пружинистой стали шириной 20 мм, длиной 0.5 метра и 1,5 мм толщиной. Согнуть эту ленту нужно таким образом, чтобы получилось подобие петли, и заточить оба края с помощью напильника. В завершение крепится ручка, и культиватор своими руками готов.

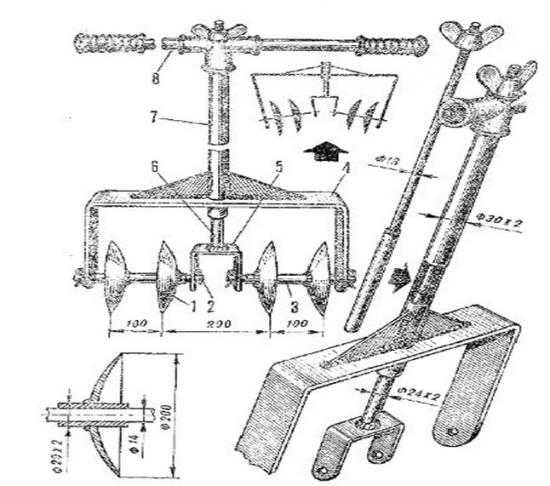

Довольно популярный вариант для собственноручного изготовления — роторный культиватор. Сделать его немного сложнее, но и эффект от работы будет лучше. Он поможет не только взрыхлить почву, но и проборонить ее, выровнять, избавиться от крупных комьев земли. В механизм роторного дискового культиватора входят следующие элементы:

  • ручка;
  • диск;
  • ось;
  • труба;
  • шток;
  • втулка;
  • большая и малая скобы.

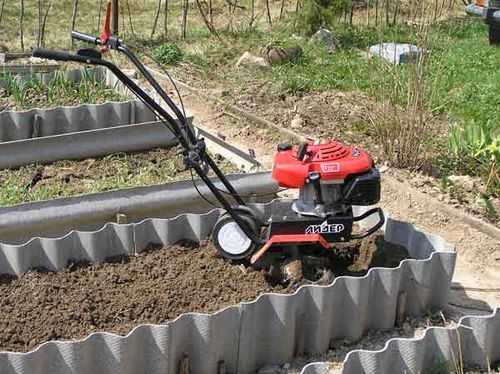

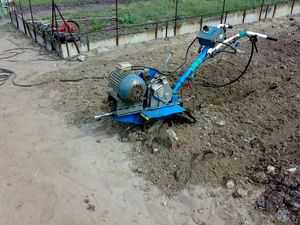

Мотокультиватор работает за счет электрического двигателя. Он превосходит ручной культиватор по мощности и скорости обработки почвы, поэтому прекрасно подходит как для ухода за грядками, так и для сада. Какой культиватор выбрать — зависит в первую очередь от поставленных целей. Следует учесть, что провод значительно сокращает радиус действия устройства.

Деление по типу рабочего элемента

Почвообрабатывающие механизмы бывают оснащены лемехами, фрезой, дисковыми сошниками либо стрельчатыми лапами. Иногда их дополняют эффективно удаляющие траву ножи с собственным приводом. Также модели делятся по способу обработки земли.

Пропашной культиватор

Лучше всего подходит для глубокого уничтожения сорняков без повреждения других растений. Надёжен для предпосевной обработки земли и ее взрыхления перед всходами. Специальные щитки оберегают культурные растения от заваливания землей, и можно регулировать погружение зубьев в почву.

Паровой культиватор

Один из самых популярных вариантов для предпосевных работ. Такие культиваторы для сплошной обработки почвы способны эффективно производить прополку и разреживание грядок.

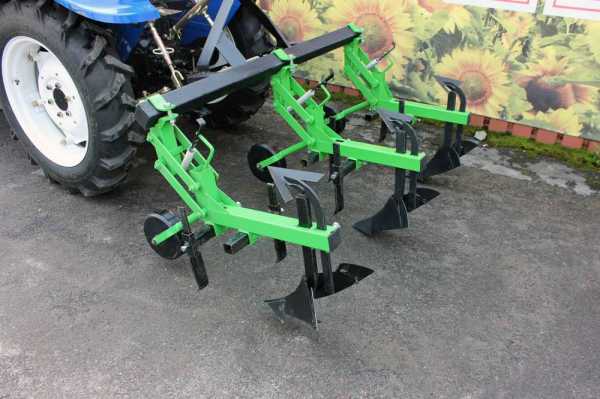

Междурядный культиватор

Предназначен для обработки посадок кукурузы, сахарной свеклы, подсолнуха. Одновременно и удаляет сорные растения, и сохраняет в земле влагу.

Лапы для устройств тоже бывают разными, но наиболее предпочтительны стрельчатые. Они представляют из себя V-образные крылья и грудь с хвостовиком, которые соединяются с задней частью крыльев. Благодаря изгибу груди со смещенным центром стрельчатая лапа достаточно надежна в эксплуатации.

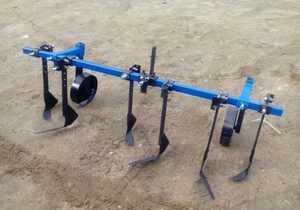

Отдельно следует рассказать о таком устройстве, как навесной культиватор. Он состоит из рамы в виде трех железных балок, оснащенной двумя несущими колесами и различными рабочими инструментами, которых может быть довольно много — вплоть до 9. Навесной культиватор отличается деталью под названием навеска, с помощью которой можно менять инструменты на те, которые нужны в данный момент.

Выбирая эти приспособления, можно производить на участке практически любые виды работ. Два основных инструмента, с которыми может функционировать навесной культиватор:

  • окучники, позволяющие создавать борозды между рядами посадок;
  • лапы для рыхления — режущие элементы, позволяющие удалять сорняки и одновременно рыхлить почву.

Навесной культиватор подходит для использования там, где поблизости нет электричества. При этом он достаточно производительный — в среднем может обработать за час до 6 га земли. Навесной культиватор предназначен для крепления к трактору или другому сельскохозяйственному транспорту. Как только его лапы приходят в наклонное положение, навесной культиватор начинает взрыхление земли.

Садовый навесной культиватор имеет основные колеса, которые, проворачиваясь, срезают сорные растения, после чего оставшаяся на лапе земля падает вниз и разваливается. Так и производятся прополка и рыхление. При условии наличия в хозяйстве трактора, устройство может заменить собой сразу несколько других, в том числе дизельный культиватор или аккумуляторный культиватор.

Как выбрать правильное устройство?

Рейтинг лучших марок, производящих садовое оборудование:

CAIMAN (Франция)

Занимается в основном выпуском полупрофессиональной механической садовой техники со средней мощностью. Комплектуется бензиновыми двигателями фирмы SUBARU, но есть и модель с электрическим мотором.

PATRIOT (США)

Фирма с 1973 выпускает различные виды бензиновой и электрической техники, в том числе предназначенной для работы в закрытых помещениях. На прилавках российских магазинах марка появилась в 1999 году.

PUBERT (Франция)

Главная характеристика культиватора этой фирмы — отличное качество сборки и долговечность комплектующих механизмов. Двигатели для техники поставляются крупными производителями с мировыми именами — HONDA, ROBIN SUBARU. Каждое выпускаемое устройство гарантированно выдержит 2000 часов работы без поломок.

Завод имени Дегтярева (РФ)

Фабрика расположена в городе Ковров и уже не первый год выпускает садовую технику «Мастер». Основные плюсы их продукции — доступность запчастей и простота сборки. Однако, прополочный культиватор данной фирмы не подойдет для работы с целинной землей. Заводить агрегат необходимо с помощью ручного стартера.

HUSQVARNA (Швеция)

Обзор производителей садовой техники был бы неполным без этой знаменитой фирмы. Она выпускает три серии мотокультиваторов для работы на средних или малых участках. Задаваясь вопросом, как выбрать культиватор для дачи, необходимо помнить, что каждая из этих серий подразделяется еще на несколько ветвей — для любителей и профессионалов.

Культиваторы от Хускварны могут рыхлить землю до глубины 28 сантиметров, даже если это целина. При этом ширина обработки составляет до 0,6 метра, в зависимости от того, сколько почвенных фрез установлено.

ELITECH (РФ-Китай)

В топ продаваемых культиваторов входит и совместная русско-китайская разработка. Это неплохое качество сборки в сочетании с приятной ценой, значительно ниже, чем у европейских аналогов. Агрегаты подходят для выполнения полного цикла работ на приусадебном участке.

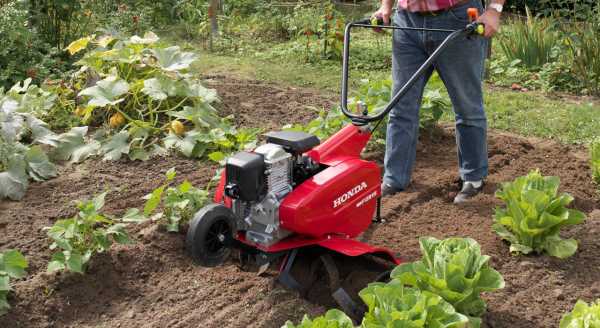

HONDA

Одна из самых популярных марок для фермеров всех стран мира. Имеет низкий уровень шумности и низкую трансмиссию, что делает работу с этой техникой простой и удобной, а ее двигатели расходуют минимальное количество бензина.

Решение, сделать ли культиватор своими руками или купить его в магазине, зависит в первую очередь от конечных потребностей пользователя. Факторов здесь очень много — сфера и объемы работ, экономичность, личные предпочтения. Кому-то по душе мини культиваторы для дачи, а кто-то предпочтет массивный и надежный дизельный культиватор. Очень больший спросом пользуется также предпосевной культиватор, позволяющий подготовить грядки для высаживания растений. Как видно, для хозяина небольшого участка или владельца крупной фермы садовая техника может быть одинаково полезна.

roomplan.ru

Больше об использовании садового роторного культиватора в саду

> Садовый роторный культиватор для домашних работ в саду

Садовый роторный культиватор — гораздо менее популярный инструмент, чем, например, газонокосилки или ручные инструменты, такие как лопаты и грабли. Тем не менее, стоит выяснить, что такое культиватор, для чего он используется и какой из них можно купить для дома.

Особенно, если выращивание растений в саду требует от нас больших усилий. У вас достаточно утомительного копания почвы и ручного рыхления? Подготовка почвы для большой лужайки кажется ужасно трудоемкой? Используйте роторный культиватор!

Что такое культиватор?

Садовый роторный культиватор является полезной машиной для обработки почвы в саду и на поле. Он хорошо производит рыхления и выравнивания больших участков почвы. Прекрасно убирает сорняки и проводит аэрацию почвы. Некоторые культиваторы также помогут разложить компост или торф.

Садовый роторный культиватор идеально подходит для подготовки почвы при выращивании различных растений, сезонных работ, а также для создания газона.

Ротационные культиваторы можно механически приводить в движение (подталкивать вручную) или с помощью электрического или топливного двигателя. Они могут иметь разную рабочую ширину и мощность.

к оглавлению ↑

Какой роторный культиватор купить?

В ручных роторных культиваторах зубцы, которые также действуют как привод, помещаются в переднюю часть корпуса. Вес таких устройств обычно не превышает 8 кг, а максимальная рабочая ширина не превышает 50 см (в противном случае их было бы трудно подтолкнуть).

Но работа с ними по-прежнему требует больших усилий с нашей стороны. Если, следовательно, мы ищем более удобный способ обработки почвы, тогда мы должны выбрать электрический или бензиновый ротационный культиватор.

О видеонаблюдении для дачи мы подготовили занимательную статью.

Водопровод на даче делают основательно. Узнайте больше об этом.

Водопровод из колодца делают иначе, нежели из скважины. http://sad-doma.net/dacha-dom/vodoprovod-iz-kolodtsa.html Подробности тут.

Выбирая подходящий тип садового культиватора, прежде всего, учитывайте поверхность земли, на которой будете работать на устройстве. В саду площадью до 500 м можно обрабатывать почвы роторным культиватором с рабочей шириной до 35 см, с ручным управлением или с электродвигателем мощностью 200-500 Вт.

Если сад больше, потребуется садовый роторный культиватор с рабочей шириной более 35 см, с электроприводом (мощностью не менее 600 Вт).

Конечно, нужно помнить, что устройства с топливным баком работают намного громче электрических, но при этом не нужно иметь источник электроэнергии, но двигатели внутреннего сгорания обычно достигают большей мощности.

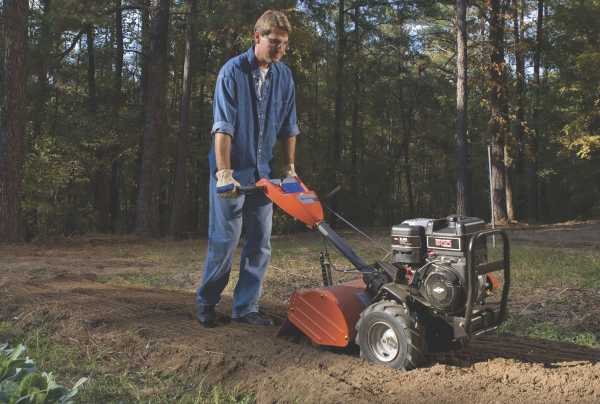

Бензиновый культиватор может быть идеальным решением на большом участке за пределами города.

Однако в небольших домашних садах электрические роторные культиваторы, безусловно, будут лучшим решением. Дома у каждого есть источник электричества, мощность электродвигателей достаточна для выполняемых работ, а более тихий двигатель и отсутствие выхлопа — это комфорт для нас и для наших соседей.

Однако почва в саду не является единственным определяющим фактором при выборе роторного культиватора с заданной рабочей шириной и мощностью двигателя.

Если есть много сорняков или сад закладывается на новое место (где почва ранее не была обработана, твердая и уплотненная), на тяжелой глинистой почве — полезно применение роторного культиватора с более высокой мощностью двигателя и зубцами из очень прочного материала.

Полезной функцией будет также регулируемая глубина для обработки почвы в таком роторном культиваторе.

А для любителей знать больше предлагаем ознакомиться с видео о роторном садовом культиваторе

sad-doma.net

Ручные культиваторы своими руками

Мечта любого дачника – получать большие урожаи при минимуме физических затрат. Из мира фантастики? Вовсе нет. Значительно облегчают труд дачника культиваторы, с помощью которых можно и землю вскопать, и с сорняками бороться. Однако многие отказываются от их покупки ввиду высокой цены на промышленные ручные культиваторы. Мы же в этой статье расскажем, как можно изготовить ручные культиваторы самолично из подручного материала.

Содержание:

  1. Ручные садовые культиваторы
  2. Ручной культиватор корнеудалитель
  3. Культиватор – плоскорез
  4. Культиватор роторный своими руками

Ручные садовые культиваторы

Для начала давайте определимся, какие культиваторы относятся к ручным, и какую функцию они выполняют.

Все культиваторы в зависимости от типа механического устройства подразделяются на ручные, бензиновые и электрические. Ручные еще именуются механическими. Наиболее эффективными из них считаются бензиновые. Зато механические отличаются низкой ценой, а потому большей доступностью.

Если рассматривать те операции, которые могут выполнять культиваторы, то среди них в качестве основных можно выделить следующие:

  • рыхление почвы;
  • нарезка борозд различной глубины;
  • избавление участка от сорных растений;
  • боронование;
  • культивирование почвы.

Некоторые типы культиваторов могут даже оказывать посильную помощь в сборе урожая.
О том, как изготовить ручные культиваторы своими руками, поговорим ниже.

Ручной культиватор корнеудалитель

Промышленные культиваторы для борьбы с сорными растениями носят название «Торнадо». Они представляют собой рычаг, на конце которого находится механизм, напоминающий вилы с изогнутыми зубьями. При надавливании (не интенсивном) на рычаг вилы ввинчиваются в землю, а при поднятии культиватора за ручку, сорняки вместе с корнями оказываются вывенченными из земли.

Мы предлагаем изготовить аналог «Торнадо» своими руками, тем более, что сделать это совсем не сложно. Существует даже два способа изготовления данного типа культиватора.

  1.  С использованием пружинистой стали.
    В этом случае необходимо запастись лентой пружинистой стали размером: длина – 0,5 м, толщина – 0,15 см, ширина – 2 см. Лента данного размера изгибается в форме петли. Стальную петлю крепят на рукоятку, в качестве которой используют обычный деревянный черенок для инструмента. При желании можно соорудить и рычаг, аналогичный покупным моделям. Концы стальной ленты необходимо тщательно наточить, что облегчит работу с культиватором.

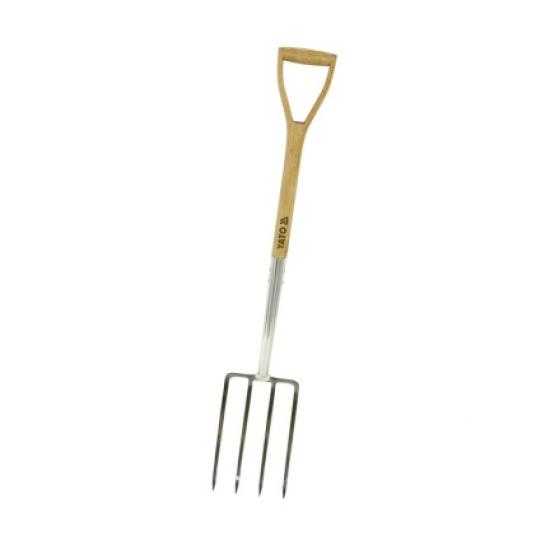

  2.  С применением вил
    Данный вид культиватора внешне похож на вилы, а потому можно использовать данный инвентарь для изготовления «Торнадо». Для этого берутся покупные вилы, и их зубьям придается необходимый изгиб. Деформировать зубья вил вам поможет обычный молоток. Важно работать аккуратно и следить за углом изгиба, чтобы зубья не обломались, и инструмент не был испорчен.

В качестве рычага используется отрезок пластиковой трубки, которая продевается в рукоять черенка и крепко фиксируется там изолентой. Рычаг должен выступать с обеих сторон черенка сантиметров на 20-25.

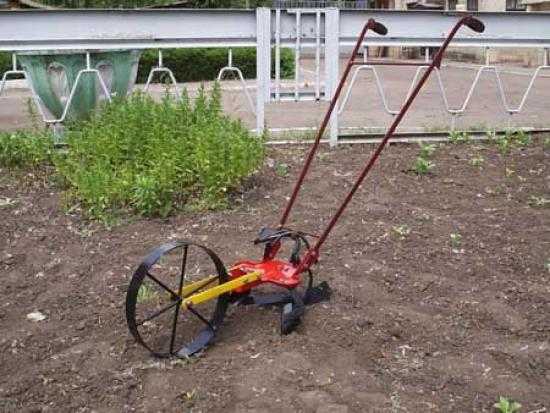

Культиватор – плоскорез

Данный тип ручного культиватора отличается более сложной конструкцией, но и его возможно изготовить самостоятельно.

Для этого необходимо иметь велосипед, который уже не способен ездить, режущую поверхность от пилы (двуручной) или головку от старого, вышедшего из строя культиватора, болгарка, шурупы, дрель и т.д.
Из всей конструкции велосипеда необходимы только вилка и единственное колесо. К раме крепится головка старого культиватора, или поверхность пилы, или небольшие по размеру изогнутые стальные прутья, с остро заточенным краем, или маленький плуг. Здесь вы вольны выбирать сами.

Далее к системе рама-колесо-борона необходимо прикрепить рычаг управления, который может быть изготовлен из прочной металлической трубки небольшого диаметра. Всей конструкции придается жесткость при помощи соединительной поперечины. Культиватор готов к использованию.

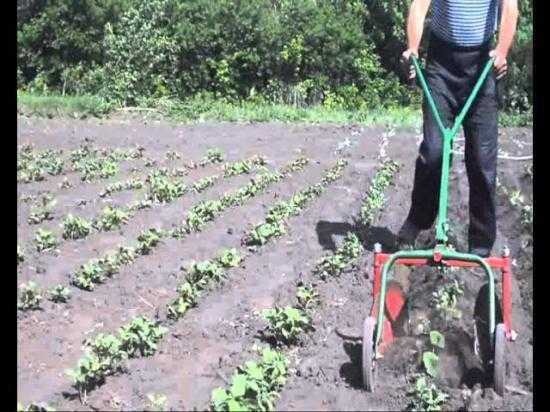

Культиватор роторный своими руками

Данный тип культиватора изготовить самостоятельно уж совсем не просто.

Сложность изготовления ручного варианта роторного культиватора заключается, в основном, с обустройством дисков, которые должны обладать выпуклой формой, а не всем привычной плоской. Выпуклости обычно добиваются с помощью обычного молотка.
Этапы изготовления роторного культиватора заключаются в следующем.

Во-первых, нужно приварить диски к втулкам, насаженным на ось. Концы дисков необходимо закрепить в скобах. Во-вторых, в самой крупной из скоб оформляется выступ, через который впоследствии будет проходить труба с перекладиной. В-третьих, к самой маленькой из скоб производят наваривание штока, в который вкручивается стержень, частично выступающий над перекладиной.

nashprorab.com

Как сделать ручной культиватор своими руками: Торнадо, роторный, рыхлитель

Чтобы вырастить хороший урожай на дачном участке, необходимо приложить много труда. Для увеличения производительности и облегчения работы уже давно используют ручные и механические устройства. Оборудование приобретают в хозяйственных магазинах или изготавливают культиваторы своими руками из подручных материалов. Однако фабричное изделие по своей функциональности не всегда подходит для работы на небольшом участке, поэтому самодельное устройство не только сэкономит средства, но и будет идеально приспособлено для хозяйственных нужд.

Виды культиваторов

В зависимости от назначения и конструкции, культиваторы ручного типа подразделяются на несколько видов:

  • Звездочный (ротационный). Представляет собой вал с дисками-звездочками. Рабочая часть инструмента взрыхляет и переворачивает почву, совмещая функции перекопки и прополки. В комплекте имеется дополнительная насадка, которая может подрезать корни сорной травы. Благодаря регулируемой ручке, можно не наклоняться в процессе работы. Устройство позволяет обрабатывать наиболее труднодоступные участки.
  • Рыхлитель. Конструкция имеет от 3 до 5 зубчиков, которые крепятся к рукоятке. Ручки могут быть разной длины — для обработки грядок или комнатных растений. Приспособление можно использовать как сменную насадку колесного культиватора. Такое устройство способно разрыхлять и плотные почвы, однако при этом требует значительного физического усилия.
  • Корнеудалитель «Торнадо». Простая конструкция в виде шеста с длинными изогнутыми по спирали зубцами. Многофункциональное устройство, с помощью которого можно рыхлить землю, выкапывать лунки под рассаду и удалять сорняки. В процессе работы не вредит структуре почвы. Используется также при сборе мусора.

Изготовление своими руками

Не представляет большой сложности сделать простейший мини-культиватор своими руками: чертежи легко разработать самостоятельно, а подсобные материалы можно найти в любом хозяйстве.

Для работы потребуются следующие материалы и инструменты:

  • стальные полосы, металлические заготовки;
  • велосипедная рама, колесо;
  • металлическая труба, древко от лопаты;
  • дрель, болгарка.

Также рекомендуем прочитать:

Культиватор Торнадо

Довольно простым по конструкции является ручной культиватор «Торнадо». Изделие изготавливают из садовых вил, черенок которых немного усовершенствуют. Для этого в хозяйственном магазине приобретают древко для лопат или вил. Понадобится также пластмассовая трубка длиной 0,5 м, диаметром немного больше ручки.

Трубу разрезают вдоль и надевают на рукоятку таким образом, чтобы края выступали на 25 см с двух сторон.

Деталь крепят к черенку с помощью изоленты. Далее зубьям придают вид штопора. С помощью молотка зубья выгибают в разные стороны, как у оригинального культиватора «Торнадо».

Агрегат-плоскорез

Устройство изготавливают из старого велосипеда. К старой велосипедной раме крепят культиваторную головку, изготовленную самостоятельно, или готовое изделие. Ручки и поперечину вырезают из металлических труб и фиксируют к раме болтами. Они помогают регулировать глубину вспашки плуга.

Колесо закрепляют на раму контргайками. Для колеса лучше выбрать средний диаметр, чтобы было удобнее управлять механизмом. Можно сменить насадку и использовать плуг. Получился многофункциональный садовый инструмент, способный пропалывать грядки и удалять сорняки.

Роторные устройства

Культиваторы типа «Ежик» имеют насадки с наваренными штырями в виде игл, с помощью которых легко пропалывать грядки и разрыхлять почву. Основу изделия представляет собой вилка, сваренная из стальных полос. В нижней части вилки устанавливают рабочую часть, состоящую из стальной трубы и стержня. По окружности трубы наваривают штыри на небольшом расстоянии друг от друга, располагая их строго перпендикулярно.

Чтобы работа была эффективнее, зубчики не должны быть слишком длинными. Стержень вставляют в трубу с «ежом» и закрепляют в специальные отверстия сваркой или шплинтами. К задней части конструкции приделывают плоскорез, с помощью которого можно подрезать корни сорнякам.

К торцу вилки приваривают скобу с креплением для черенка ручного культиватора, своими руками изготовленную из металлической полосы. Для рукоятки подойдет велосипедный руль или черенок от лопаты. В процессе работы роторный культиватор лучше располагать следом за оператором, так как работа в этом случае требует меньше усилий.

Звездочные и дисковые приспособления

Звездочный культиватор представляет собой комбинированное устройство, несложное в изготовлении. Конструкция состоит из стальной рамки и нескольких звездочек-ножей, которые насаживают на некотором расстоянии друг от друга на стержень рыхлителя. Своими руками делают прямые и изогнутые ножи для рабочей части.

Плоскорез крепят к основанию рукоятки. В качестве черенка используют металлическую трубу или древко от лопаты. Функцию колес выполняют звездочки, поэтому ход такого механизма довольно тяжелый. Работа сопряжена с некоторыми трудностями.

Дисковый культиватор предназначен для боронования и разравнивания земли после вспашки. Имеет металлическую подвижную основу, к которой прикреплены по две пары полусферических, выпуклых диска. Каждая пара обладает отдельной осью.

Благодаря подвижной конструкции приспособление легко меняет угол наклона. В процессе работы трава не цепляется и не мешает движению дисков. Ручку лучше сделать из деревянного черенка, чтобы уменьшить вес изделия и облегчить работу.

Существует множество вариантов самодельных механизмов, сделанных с использованием старых электроприборов и подсобного материала. Можно создать сложный садовый инструмент или простейшее приспособление. Ручной прополочный культиватор, изготовленный самостоятельно, станет незаменимым помощником на дачном участке.

pion.guru

Как сделать культиватор своими руками: фото схумы

Слово «культивировать» можно перевести с латинского, как «обрабатывать» или «возделывать». Культивация почвы — это процесс ее разрыхления, которое должно делаться на нужную глубину, что сохраняет плодородный слой почвы и способствует получению хорошего урожая. А культиватор — это такое приспособление, которое используется для разрыхления почвы на огороде и в саду. Одновременно с рыхлением культиватор подрезает корни сорняков. В специализированных магазинах садовой техники продаются различные виды культиваторов, которые различаются и функциями, и характеристиками, и ценой, и еще многими другими параметрами. Есть культиваторы дисковые, ротационные, фрезерные и другие. Цены на такие агрегаты тоже разные, и порой сильно завышенные. Но такой инструмент для садово-огородных работ можно сделать и самостоятельно. А о том, какие бывают культиваторы и как сделать его самодельный вариант поговорим детально.

Культиватор своими руками

Классификация культиваторов

Перед тем как начать детально разбираться, как сделать культиватор своими руками, важно понять как он действует, какие функции выполняет и чем отличается тот или иной вид культиватора.

Разнообразных культиваторов очень много, и классифицируются они по многим параметрам и функциям.

Первый параметр, по которому могут классифицироваться культиваторы, это их назначение. Итак, культиваторы по назначению делятся на:

  1. Предпосевные или паровые – предназначены для обработки сплошной поверхности почвы, которая делается перед посевом, или уже после окончательной уборки урожая.
  2. Пропашные – такие культиваторы служат для возделывания почвы, которая находится между рядами посаженых растений.
  3. Растенепитательные – используются обрабатывания междурядного пространства на грядках и внесения удобрений и минералов.

Универсальные устройства для культивирования почвы могут быть использованы как для обработки сплошного пространства, так и для междурядной обработки.

Вторым параметром для культиватора является количество возделываемых им рядов зараз, согласно этому признаку агрегаты делятся на:

  • Однорядные;

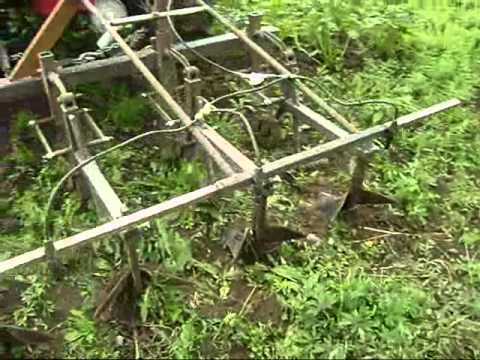

  • многорядные (на фото).

Еще культиваторы могут разделяться по типу деталей, из которых они сделаны:

  • Фрезерные;
  • дисковые;
  • ротационные;
  • лаповые.

Есть классификация культиваторов и по способу крепления:

  • Навесные;
  • прицепные.

А есть, по возможностям выполнять угловую обработку:

  • Культиваторы, которые работают если угол наклона поверхности до 20 градусов;
  • культиваторы, предназначенные для поверхностей с любым углом наклона.

По весу культиваторы делятся на:

  1. Легкие, которые предназначены для культивирования маленьких земельных наделов.
  2. Средние – применяются в основном на глинистом грунте, при любых площадях.
  3. Тяжелые – это агрегаты, с большой мощностью двигателя и возможностью присоединения дополнительного оборудования, используются они при профессиональной обработке полей.

Еще культиваторы разделяются по предназначению на:

  1. Любительские – недорогие и простые в использовании агрегаты, применяющиеся для кратковременной работы.
  2. Полупрофессиональные, которые имеют более длительный срок эксплуатации.
  3. Профессиональные – довольно дорогая техника, которая снабжена мощным двигателем. Такая техника имеет высокую степень надежности.

Прежде чем остановить свой выбор на какой-то конкретной модели культиватора, необходимо разобраться, для каких целей вы его будете использовать.

У легких культиваторов очень хорошая маневренность

Легкие модели культиваторов отлично подойдут для маленьких и средних наделов, на которых есть и сад и газонная трава и грядки (на фото выше)

Средний культиватор уже можно использовать для большого участка земли.

Если вам нужен культиватор для обработки только вашего земельного участка, не являющегося полем в несколько десятков гектаров, то не имеет смысла покупать профессиональный агрегат. Он стоит довольно дорого, а все функции, которыми он снабжен, вам и не понадобятся. Для вас хорошим вариантом будет полупрофессиональная модель культиватора. Она и стоит гораздо дешевле и служить будет долго.

А теперь давайте посмотрим как снизить затраты на покупке такой техники, как культиватор, решив какие модели можно сделать самостоятельно.

Самодельные ручные культиваторы

Для сборки культиватора нужно немного времени и пример сконструированного кем-то другим аппарата. Давайте детально рассмотрим несколько моделей.

Культиватор «Шустрый малыш»

Ручной культиватор «Шустрый малыш» является самым простым вариантом.

Чтобы собрать такой самодельный ручной обрабатывающий инструмент вам понадобятся:

  • Труба диаметром 24 мм, а длину для нее нужно подбирать основываясь на росте человека, который будет работать с инструментом.
  • Колеса толщиной 3 мм, диаметр которых не превышает 20 см.
  • Деревянная ось, на которую будут закрепляться детали.
  • Крепежные элементы, такие как шпильки, гайки и пр.

Первым делом, необходимо прикрепить трубу к оси, а потом к ней же прикрутить крепежем колеса. В результате ось, делая упор на колеса, приподнимется над землей на высоту, зависящую от диаметра колес. Вот в принципе и вся премудрость — а самодельный ручной культиватор у вас уже есть.

«Торнадо»

Модель «Торнадо» — культиватор, который так же прост в конструктивном плане, как и «Шустрый малыш».

Для его сооружения нам понадобятся:

  • Лента из пружинистой стали, длина которой 50 см, ширина – 2 см и толщина – 1,5 мм.
  • Ручка, желательно из дерева.

Для сбора конструкции лента сгибается в форму петли, к ней крепится деревянная ручка, края которой заточены напильником. Культиватор «торнадо» необходимо делать диаметром, немногим меньше, чем находятся друг от друга ряды. Средний размер — 20 см.

Самодельные роторные и механические культиваторы

Как уже стало понятно, собрать своими силами ручной культиватор несложно, а теперь давайте рассмотрим чуть более сложные модели.

Роторный культиватор на дисках — это самодельный обрабатывающий инструмент, который более эффективен при обработке земли. Такой культиватор может не только осуществлять культивацию земли, но и выполнять такие функции, как:

  • выравнивание;
  • бронирование;
  • разбивание.

Для сборки этой модели нам пригодятся: диск, ось, втулка, скоба большого размера и скоба маленькая, шток, труба, ручка.

Процесс сборки начинается с приваривания дисков выпуклой формы, которые будут рабочими элементами, к втулкам.

  • Втулки следует надеть на ось.
  • Затем шплинтами закрепить осевые концы.
  • Шплинты необходимо зафиксировать в большой скобе.
  • Потом сверху скобы большего размера нужно сделать отверстие.
  • В это отверстие закрепляем трубу с рукоятями и перекладиной.
  • К скобе меньшего размера необходимо приварить шток, диаметр которого составляет 24 мм, а длина 25 см.
  • Затем в шток необходимо ввинтить стержень, диаметр которого 16 мм.
  • Для придания дискам форм сферы, их нужно будет обработать молотком.

Ручной культиватор «Шустрый малыш»

Создать такой самодельный ручной культиватор роторного типа будет непросто, но результат вас порадует.

Самодельный культиватор из бензопилы

Если вы задались целью сделать культиватор с мотором, но тратить деньги на мотоблоки не хочется, то можно воспользоваться двигателем с бензопилы. Для того чтобы создать такой самодельный культиватор, необходимо немного разбираться в технике, и докупить определенные составляющие.

Вот что нам необходимо:

  1. Уголок из металла.
  2. Бак для топлива.
  3. Труба с диаметром 30 мм.
  4. Колеса, лучше с резиной.
  5. Звездочка на 41 зубец, которая пойдет на промежуточный вал.
  6. Звездочка ведущая — можно взять с мопеда.

Рама. Используя металлический уголок, нужно сварить раму в форме куба с размерами 32 на 32. На эту раму будет крепиться мотоблок. Наверх уголков нужно прикрепить двигатель, а ниже установить бак для топлива. Затем на верхние стойки устанавливаются опоры для промежуточного вала. Затем опоры закрепляются на продольные уголки.

В нашей конструкции центр тяжести моторного блока прийдется на опорную поверхность колес, а это сделает культиватор более удобным в управлении.

Ручки. Следующим шагом будет обустройство ручек. А для этого нам нужна будет труба. Звездочки обеспечат передаточное отношение от промежуточного вала к ходовому.

Собираем все детали инструмента вместе и можно начинать обрабатывать огород.

Данный самодельный культиватор имеет одно преимущество перед такими же производственными моделями — он меньше требователен к качеству горючих и смазочных материалов.

Да, создать такой культиватор не совсем просто и для этого нужны определенные знания в технике.

Культиватор с использованием двигателя или электромясорубки

Эта модель самодельного культиватора, наиболее сложная из всех выше представленных вариантов. Но она будет очень удобна в использовании и сэкономит достаточно средств.

Основным плюсом этого инструмента является то, что передвигаясь быстро, винт будет разбивать землю на крупные куски, а при замедленном движении обработка будет заключаться в смягчении почвы.

Основной элемент этой самодельной модели — редуктор.

  • К нему привариваются 2 уголка, которые будут служить креплениями для ручек и оси колес.
  • К выбору колес отнеситесь ответственно — большие колеса принесут массу неудобств, а колеса маленького размера могут застревать. Выберите средней величины колеса.
  • Затем нужно выточить вал и с помощью кувалды обколоть насадку для культивирующего устройства.
  • Затем во втулке разместите вал и приварите грунтозацеп.
  • Ручку аппарата лучше оснастить переключателем, который будет регулировать работу двигателя.

Представленные модели — это только маленькая часть культиваторов, которые можно сделать самостоятельно. Более подробно увидеть как создаются самодельные культиваторы, вы можете на видео, а определившись с моделью у вас получится сделать все своими руками. Желаем успехов!

Автор: Иванов Денис

rozarii.ru
