Устройство гусеничных кранов

Реферат

по дисциплине: «Конструкция и устройство специальных кранов»





Тема: «Краны гусеничные»





Выполнил: студент 4 курса, гр. 3ДМ01 Галиахметов Б.С.

Проверил: доцент Габдуллин Т.Р.



Казань - 2016

Содержание

Введение………...……………………………………………………………….3

1.Назначение и классификация………………………………………………..4

2. Гусеничный кран……………………………………………………………..5

3. Описание………….…………………………………………………………..5

4. Технические характеристики…………………………………………….….7

5. Устройство гусеничных кранов…………………...……………….………..8

6. Привод…………………………..…………………………………………….9

7. Применение……………………………………………….………………….9

8. Транспортировка……………….……………………………………………10

9. Работа машины……………………………………………………………….

10. Правила технической безопасности труда, выполняемые при работе и ремонте кранов…………………………………………………………………..

Заключение…………………………………………………………………12

Список используемой литературы………………………………………..13



Назначение и классификация

Кран - это грузоподъемная машина цикличного действия, предназначенная для подъема и перемещения в пространстве подвешенных грузов, удерживаемых грузозахватным органом. По конструкции эти машины делятся на несколько видов, большую группу из которых составляют стреловые самоходные краны общего назначения (ГОСТ 22827-85).

Стреловым краном называется кран стрелового типа, у ко­торого грузозахватный орган подвешен к стреле, закреплен­ной на поворотной платформе.

Самоходным краном называется передвижной кран с собственным приводом для передвижения при работе и транспортировании.

Гусеничный кран

Гу́сеничные кра́ны являются поворотными cтреловыми самоходными кранами. В зависимости от условий работы краны оборудуют сменными стрелами различной длины и конфигурации (прямые, изогнутые, телескопические)

Описание

По конструктивным особенностям гусеничные краны делятся на две группы:

1. Стреловые самоходные краны. Индексы: «ДЭК», «СКГ», «МКГ», «МКГС», «RDK»[2]. Монтажные гусеничные краны имеют грузоподъёмность 40-160 т и более (например, краны МКГС-250 и МКТ-250). Привод отдельных механизмов этих кранов, как правило, индивидуальный.

2. Краны-экскаваторы с механическим приводом, изготавливаемые на базе экскаваторных узлов. Краны-экскаваторы имеют небольшую грузоподъемность (не более 50 т) и групповой привод механизмов.

Краны типа «СКГ» грузоподъёмностью 24, 40, 63, 100 т выпускаются с различными типами стрелового оборудования:

1. Трубчатые стрелы с короткими гуськами.

2. Стрелы-башни с длинными гуськами.

Технические характеристики

Длина стрел у гусеничных монтажных кранов при больших высотах подъёма груза достигает 60-100 м и более. Скорости движений соответствуют грузоподъёмности крана и вылету стрелы и обычно составляют: подъёма груза 5-25 м/мин, вращения от 1 до 4 об/мин, время подъёма стрелы из низшего положения в высшее от 1 мин до 3 мин. Передвижение крана (при работе) от 1 км/ч до 10 км/ч. Стреловые краны выполняют с крюковыми и грейферными захватами, а дизель-электрические - также с электромагнитом. Они имеют переменную грузоподъёмность, наибольшую при наименьшем вылете и использовании выносных опор: у гусеничных до 300 т и более.

Устройство гусеничных кранов

Гусеничный кран состоит из двух основных частей: поворотной и неповоротной.

Поворотная часть

Принцип устройства поворотной части аналогичен конструкции колёсных кранов.

Неповоротная часть

Представляет собой ходовую сварную раму, соединённую с двумя продольными балками, на которых установлены бортовые редукторы. Поворот крана осуществляется притормаживанием одной из гусениц, при этом скорость второй увеличивается. При полном затормаживании одной гусеницы скорость второй увеличивается вдвое, а кран разворачивается вокруг оси.

Механизмы передвижения выполняются с раздельными приводами гусеничных тележек по нескольким конструктивным схемам. Механизмы подъёма имеют двухдвигательный привод с дифференциалом, что даёт четыре скорости.

Стреловое оборудование состоит из основной стрелы, хобота, гибкой оттяжки хобота постоянной длины, закрепленной на каркасе, стреловой жесткой тяги, коромысла с подвижным противовесом. Масса подвижного противовеса подбирается такой, чтобы она по возможности уравновешивала во всех положениях стрелу и хобот. Вылет крюка изменяется лебедкой с редуктором, выводной вал которого соединен с коромыслом.

Гусеничный кран состоит из следующих основных частей:

1. Поворотной платформы, на которой смонтированы механизмы крана, силовая установка и портальная А-образная рама, где закреплена стрела;

2. Кабины, установленной на поворотной платформе;

3. Опорно-поворотного устройства;

4. Опорно-ходового устройства;

5. Рабочего оборудования, включающего нормальные и удлиненные стрелы с гуськами, крюками и грейферами.

Движитель гусеничного хода машины состоит из двух бесконечных гусеничных цепей (лент) 6, образуемых из шарнирно-связанных между собой отдельных плоских звеньев (пластин, траков). Движение к ведущей звездочке 1 от двигателя 11 передается через карданный вал 10, дифференциал 13, базовые редукторы 12 и 14. Гусеничная цепь охватывает приводную и натяжную звездочки, установленные на концах балок 4, связанных с рамой 9 ходовой тележки. Натяжение ленты достигается перемещением натяжной звездочки в пазах балок с помощью винта 7. Нагрузка от машины передается на нижнюю ветвь гусеничной цепи с помощью опорных роликов 8.

Привод

Привод кранов малой грузоподъёмности осуществляется от дизеля с механической трансмиссией, а при грузоподъёмности более 16 т от дизель-генераторной установки. Краны, имеющие силовую установку на переменном токе, могут работать от внешней сети. В некоторых моделях кранов с групповым приводом механизмов в трансмиссии устанавливают турботрансформатор, что позволяет улучшить эксплуатационные характеристики крана. Однако схема с турботрансформатором достаточно сложна и не может быть осуществлена при применении только стандартных узлов и деталей. Применение индивидуального привода в этом отношении имеет большие преимущества. В гусеничных монтажных кранах применяют исключительно индивидуальный привод, и отдельные их модели отличаются главным образом, только компоновкой механизмов на поворотной платформе.



Применение

Гусеничные краны применяются для погрузочно-разгрузочных, строительно-монтажных работ и находят широкое применение в энергетическом строительстве как при работе на укрупнительно-сборочных площадках, так и при монтаже оборудования. Достоинством гусеничных кранов является то, что они не требуют специальной подготовки рабочей площадки в связи с малым удельным давлением на грунт, обладают достаточной маневренностью, могут поворачиваться на месте с грузом и без него. При монтаже оборудования могут выводить монтируемый блок в вертикальное положение и подавать его затем на проектную отметку.

Транспортировка

В связи с низкой собственной скоростью перемещения (менее 1 км/ч) и высоким износом лент, а также в связи с ограничением проезда по асфальтовым и бетонным дорогам механизмам на гусеничном ходу (повреждение покрытий), краны перевозят (в зависимости от расстояния) следующими способами (на примере крана RDK):

1. По железной дороге. При перевозке по железной дороге кран должен быть разобран на отдельные укрупнённые узлы (в соответствии с нормами в РФ по габаритам) и транспортируют на платформах в разобранном виде. Кран транспортируется со снятой стрелой, укосина опускается в транспортном положении. Кабину управления также необходимо снимать. Размещение и крепление которых узлов на железнодорожных платформах и полувагонах должно производиться в соотв. с чертежами и расчётами крепления, утверждёнными в установленном порядке. При этом руководствуются «Техническими условиями погрузки и крепления грузов».

2. По автодорогам. Может производиться отдельными узлами стандартным автотранспортом, в зависимости от местных условий, характеристики транспортных средств и требований ГИБДД. При этом руководствуются «Правилами дорожного движения» и Инструкцией по монтажу к крану. Каждую транспортировку необходимо согласовывать с местными органами ГИБДД (получение разрешения, выдача машины сопровождения и т. д.).

3. Водным транспортом. Руководствуются СНиП и «Правилами техники безопасности и производственной санитарии на погрузочно-разгрузочных работах в портах и на пристанях» Министерства Речного флота России.

Гусеничные краны обычно изготовляются как универсальные краны-экскаваторы, имеющие и экскавационное, и крановое сменное рабочее оборудование. В строительстве гусеничные краны применяют в ос­новном для выполнения монтажных работ на строитель­стве промышленных объектов и сооружений. От прочих стреловых кранов гусеничные краны отличаются конструкцией ходового оборудования, в котором движителем являются гусеницы. Согласно ГОСТ 518-54, гусеничные краны-экскаваторы выпускаются с ковшами емкостью 0,25-2 м3, что при работе с крановым оборудованием соответствует наибольшей грузоподъемности: 5, 10, 15-20 и 40-50 т. Гусеничные краны и краны-экскаваторы работают без выносных опор.

Машины грузоподъемностью от 5 до 20 т с короткой стрелой, оснащенной крюком или грейфером, применяются для погрузочно-разгрузочных работ со штучными грузами, сыпучими и мелкокусковыми материалами; машины с. удлиненными стрелами и гуськами предназначаются для строительно-монтажных работ в промышленном и жилищном строительстве. Машины грузоподъемностью 40-50 т с удлиненными стрелами и гуськами предназначаются главным образом для монтажа промышленных предприятий, гидротехнических сооружений, а также крупнопанельных (полностью сборных) жилых и гражданских зданий (высотой до 7-8 этажей).

Положительные качества гусеничных кранов: хорошая проходимость, обеспечиваемая за счет большой опорной поверхности и небольшого удельного давления на грунт; способность преодолевать подъемы и спуски до 10...200; возможность работы без аутригеров и передвижения с грузом на крюке при положении стрелы в направлении движения и высоте подъема груза до 150 мм над грунтом. В пределах строительной площадки и на небольшие расстояния кран может перемещаться самоходом, если поверхность, по которой движется кран, допускает движение гусеничной машины. Недостатком гусеничные четырехколесные ходовые тележки, перемещающиеся по рельсовому пути. На верхней площадке портала расположено опорно-поворотное устройство 3, 4, соединяющее портал с поворотной платформой, на которой смонтированы основные механизмы, стреловое оборудование и неподвижный противовес.

Работа машины

Движение гусеничного хода по кривой осуществляется притормаживанием одной из гусениц, а разворот - также притормаживанием одной из гусениц или вращением гусениц в противоположные стороны. Холостая ветвь гусеницы предохраняется от провисания поддерживающими роликами.

Гусеницы делают из крупных или мелких звеньев. Крупные звенья обеспечивают более равномерное давление на грунт, но не обеспечивают больших скоростей перемещения машины. Гусеницы с мелкими звеньями бо­лее быстроходны. Изготовляют звенья гусениц из стали: мелкие - штамповкой, а крупные - отливкой.

Благодаря большой опорной поверхности гусеничный ход может обеспечить небольшие удельные давления на грунт 0,04...0,1 МПа. Коэффициент сцепления гусеницы с грунтом достигает 1,0 и выше, поэтому гусеничные машины могут развивать тяговое усилие, значительно боль­шее, чем пневмоколесные.

В настоящее время в строительных машинах широко применяют гусеничные звенья тракторного типа, допускающие несколько большие скорости передвижения, чем ранее применявшиеся с гребенчатым грунтозацепом.

Недостатки гусеничного хода: малая скорость перемещения, недопустимость перемещения тяжелых машин по дорогам с усовершенствованным покрытием (из-за порчи последнего) и необходимость в этом случае перевозки на специальных транспортных прицепах-тяжелово­зах (трейлерах).



Правила технической безопасности труда, выполняемые при работе и ремонте кранов

Техника безопасности при работе кранов. Машинисты кранов должны хорошо знать правила техники безопасности в строительстве (СНиПШ-4-80) и иметь квалификационную группу не ниже II.

С помощью крана поднимают грузы, масса которых (с учетом массы съемных приспособлений) не превышает грузоподъемности крана на данном вылете. Возможность подъема различных конструкций, деталей и материалов машинист проверяет по графику-таблице грузоподъемности крана, вывешенной в кабине управления. Машинист в начале смены знакомится с номенклатурой и массой монтируемых элементов. В процессе работы массу поднимаемых грузов контролируют с помощью указателя, установленного в кабине или закрепленного на стреле. Подъем груза, масса которого неизвестна, запрещается. Груз, масса которого близка к допускаемому для данного вылета крюка, поднимают в два приема. Сначала груз поднимают на высоту 100 мм от площадки, проверяют устойчивость крана, действие тормозов, качество строповки и подвеса груза, затем его опускают на землю. После этого груз поднимают на заданный монтажный уровень.

Поднимать груз разрешается при условии, что он уравновешен, надежно зафиксирован стропами или подвешен к таре, исключающей его произвольное падение, высыпание, выливание. На кране делают ясные надписи, запрещающие находиться под грузом и стрелой.

Перемещая груз в пространстве по сложной траектории, машинист следит за тем, чтобы груз был поднят выше встречающихся конструкций и предметов не менее чем на 1 м. При передвижении крана по монтажной площадке груз проносят над уложенными конструкциями на высоте более 0,5 м.

Перемещение грузов и стрелы (включая зону возможного ее опускания в положение вылета) над рабочими не разрешается, за исключением тех случаев, когда это вызвано особыми производственными условиями. Для этого необходимо письменное разрешение руководства монтажной организации.

Машинист производит все рабочие движения крана только по сигналу бригадира монтажной бригады, стропальщика и сигнальщика, а в особо ответственных случаях - по команде мастера или производителя работ. Машинист не имеет права принимать сигналы, явно противоречащие правилам безопасности. В случае выполнения рабочего движения по неверному сигналу машинист несет ответственность за последствия, так же как и лицо, подавшее этот сигнал.

По сигналу «Стоп» машинист прекращает работу крана независимо от того, кто подал сигнал.

Машинист не имеет права поднимать или перемещать людей на крюке или на грузе. Он не должен разрешать посторонним лицам входить на кран. Машинисту запрещается передавать кому-либо управление краном без разрешения администрации, даже ученику-стажеру при кратковременном уходе с крана.

Машинист может покинуть рабочее место в обеденный пере; рыв и по личной надобности в других случаях уход с крана возможен только по указанию администрации. В случае заболевания до начала смены или внезапного ощущения недомогания в процессе работы машинист сообщает об этом администрации и немедленно прекращает работу на кране.

Места работы стреловых самоходных кранов оборудуют щитами с предупредительными надписями. В ночное время эти щиты должны быть видны.

Все вращающиеся детали (зубчатые колеса, цепные передачи) должны иметь надежные ограждающие кожухи. Работать на кране при снятых или плохо закрепленных кожухах и других ограждениях запрещается. Ограждения внутри машинного отделения, стремянки для подъема в кабину управления и на крышу машинного отделения должны быть в исправном состоянии.

Наибольшие отклонения груза в обе стороны от вертикали для гусеничных кранов грузоподъемностью 25 т с башенно-стреловым оборудование составляют 0,8...1 м; для 40...63 т с тем же оборудованием - 2,8...3 м.

Устойчивость кранов зависит от. скорости ветра. Работа на кране разрешается при скоростном напоре не более чем 150 Па; на высоте Юме основной стрелой напор составляет 125 Па при скорости ветра 14 м/с.

При работе с удлиненными стрелами допускаемый скоростной напор уменьшают до 100 Па, а скорость ветра до 12,6 м/с. Подветренная площадь наибольшего для данного вылета груза не должна превышать следующих величин.

Масса груза, т ............................. 3 5 10 20 25

Подветренная площадь, м2 ....... 5 7 10 15 18

Если подветренная площадь груза превышает указанную, то допускаемый скоростной напор уменьшают. В случае возникновения ветра большей скорости работу на кране прекращают, стрелу опускают в положение наибольшего вылета, а управляемый гусек - в горизонтальное положение.

Стреловые самоходные краны должны быть снабжены прибором, включающим звуковой сигнал оповещения о приближении стрелы к находящимся под напряжением проводам электрической сети или линии электропередачи.

При работе стреловых самоходных кранов у линий электропередачи и контактных проводов машинист должен проявлять особое внимание и осторожность. Работа крана без наряда-допуска под линией электропередачи (вне зависимости от напряжения в сети) не допускается. Кран может работать в зоне не ближе 30 м от крайнего провода ЛЭП. В случае необходимости про­изводства работы краном на расстоянии, меньшем 30 м, получают наряд-допуск, подписанный главным инженером или главным энергетиком организации, эксплуатирующей кран. Работу крана в охранной зоне по наряду-допуску производят только под наблюдением ответственного инженерно-технического работника, выделенного администрацией монтажной организации. Работа крана вблизи ЛЭП согласно ГОСТ 12.1.013-78 разрешается при условии соблюдения расстояний по горизонтали между проекцией на землю ближайшего провода линии и крайней точкой крана (конструкций, канатов) или груза в пределах 1,5...9 м. Вдоль воздушных линий электропередачи устанавливают охранную зону, т. е. участок земли и пространства, заключенный между вертикальными плоскостями, проходящими через параллельные прямые, отстоящие от крайних проводов на расстоянии 10...25 м.

Грузоподъемные краны при работе в пределах охранной зоны электролинии, находящейся под напряжением, заземляют с помощью переносного устройства с таким же сечением, как и сечение переносного заземления, накладываемого на провода линии. На гусеничные краны такое требование не распространяется. При работе у отключенной линии грузоподъемные краны не заземляют.

Работа крана у контактных проводов троллейбусной и трамвайной сетей допускается при условии соблюдения между

Техника безопасности при техническом обслуживании и ремонте кранов. Регулировать, вскрывать и ремонтировать сборочные единицы и механизмы крана в процессе их движения запрещается. Все операции, связанные с электропроводкой и электрооборудованием, можно выполнять, отключив предварительно кран от внешней электросети или сняв напряжение собственной силовой дизель-электрической установки.

Техническое обслуживание, осмотр, регулирование и ремонт частей крана, расположенных на высоте более 4 м, разрешается выполнять только при наличии у машиниста предохранительного пояса или при условии, что машинист находится внутри металлоконструкций и опирается на лестницу.

Особенно тщательно и регулярно (2...3 раза в смену) наблюдают за состоянием отдельных элементов и сборочных единиц крана: тормозов, муфт, кабеля, а также грузозахватных приспособлений.

Специфические требования по технике безопасности возникают в связи с тем, что сварочные, сборочные и другие работы часто производят на открытых площадках в течение всего года, включая осенний и зимний периоды.

Перед началом ремонтных работ руководитель работ должен лично проверить, как обеспечено на рабочих местах выполнение правил по технике безопасности.

При проведении технического обслуживания и ремонта машинисты, рабочие должны пользоваться спецодеждой и различными защитными приспособлениями. Спецодежда должна быть удобной, не порванной, не промасленной, не стеснять движений рабочего, соответствовать времени года при работе на открытом воздухе и температуре помещения при работе в цехе, мастерских; куртка или комбинезон рабочего должны быть застегнуты, длинные волосы спрятаны под головной убор.

При обслуживании и ремонте электрооборудования пользуются резиновыми ковриками, резиновыми перчатками, а также инструментами с изолированными ручками.

Инструменты, приспособления, защитные очки должны быть заводского (стандартного) исполнения, без дефектов.

Ремонтные работы, а также распасовку и запасовку канатов, разматывание их из бухт производят в рукавицах.



Список литературы

1. В.И. Поляков, С.П. Епифанов «Пневмоколесные и гусеничные краны», М.: 1990 г.



mykonspekts.ru

Стреловые самоходные  краны



содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..







4.2.

Стреловые самоходные  краны



4.2.1. Классификация и общая характеристика



К стреловым самоходным кранам относятся краны с собственным приводом, способные  свободно перемещаться вместе с грузом, и предназначенные для выполнения строительно-монтажных и поргузо-разгрузочных работ с помощью одного из видов сменного рабочего оборудования. Они представляют собой стреловое или башенно-стреловое крановое оборудование, смонтированное на самоходном гусеничном (рис. 4.1) или  пневмоколесном шасси.





Рис. 4.1. Гусеничный самоходный стреловой кран

1 – гусеничные тележки;          2 – опорно-поворотное устройство;

3 – поворотная платформа; 4 – кабина;  5 – стрела;  6 – основной крюк;

7 – вспомогательный крюк; 8 – гусек

Стреловые самоходные краны классифицируют по грузоподъемности, конструкции ходового устройства, типу привода, исполнению и виду стрелового оборудования (табл. 4.2).

Таблица 4.2

Классификация стреловых самоходных кранов















Стреловые

самоходные

краны

По

грузоподъемности

Легкие (грузоподъемностью до 10 т)

Средние (10…25 т)

Тяжелые (свыше 25 т)

По

типу движителей

Гусеничные

Пневмоколесные

Автомобильные (автокраны)

На специальном шасси автомобильного типа

По

типу привода

С одномоторным приводом

С многомоторным приводом

По

типу двигателей



С двигателями внутреннего сгорания

С электрическими двигателями

С дизель-электрическими двигателями

По конструкции стрелы

С прямолинейной стрелой

С телескопической стрелой

С башенно-стреловым оборудованием

С гуськом

По способу подвески стрелы

С канатной (гибкой) подвеской

С жесткой (с помощью гидроцилиндров) подвеской



Стреловым самоходным кранам общего назначения присвоена индексация, состоящая из букв «КС» с четырьмя последующими цифрами. Буквы соответствуют названию машины – «Кран Стреловой». Первая цифра индекса обозначает размерную группу (табл. 4.3), характеризующую грузоподъемность крана.

Таблица 4.3

Размерные группы стреловых самоходных кранов общего назначения

Размерная группа крана

1

2

3

4

5

6

7

8

9

10

Грузоподъемность, т

4

6,3

10

16

25

40

63

100

160

250



Вторая цифра индекса обозначает тип ходового устройства, третья цифра – конструктивное исполнение рабочего оборудования (табл. 4.4).

Последняя (четвертая) цифра индекса (цифры 1…9) обозначает порядковый номер модели данного типа и исполнения. Дополнительная буква (А, Б, В и т.д.) обозначает порядковую модернизацию данной модели машины. Последующие буквы (ХЛ, Т или ТВ) – климатическое исполнение машины: ХЛ – для холодного климата; Т – для тропического; ТВ – для работы во влажных тропиках.

Таблица 4.4

Типы ходового оборудования и подвески стрелового оборудования стреловых самоходных кранов общего назначения

Вторая цифра индекса крана

Тип ходового оборудования

Третья цифра индекса крана

Исполнение стрелового оборудования

1

Гусеничное (Г)





2

Гусеничное уширенное (Гу)





3

Пневмоколесное (П)





4

Специальное шасси (Сш)





5

Шасси автомобиля (А)





6

Шасси трактора (Тр)

6

Гибкая

7

Прицепное (Пр)

7

Жесткая

8, 9

Резерв

8

Телескопическая стрела



Наряду с рассмотренной системой индексации кранов используются и другие буквенно-цифровые индексы, буквенная часть которых обозначает принадлежность машины к группе кранов, а цифровая часть – грузоподъемность крана и порядковый номер модели.

Используются следующие буквенные обозначения кранов: К – кран; АК – автомобильный кран; МКГ, МКП или МКА – монтажный кран гусеничный, пневмоколесный или автомобильный; ДЭК – дизель-электрический кран; СКГ – специальный кран гусеничный; СМК – специальный монтажный кран.

Каждый стреловой самоходный кран (рис. 4.1) состоит из следующих основных частей: ходового устройства 1, поворотной платформы 3 (с размещенными на ней силовой установкой, узлами привода, всеми механизмами, кабиной машиниста), опорно-поворотного устройства 2 и сменного рабочего оборудования (стрелы  5, гуська  8, крюков: основного  6 и вспомогательного  7). Исполнительными механизмами кранов являются: механизм подъема груза, изменения вылета стрелы (крюка), вращения поворотной платформы и передвижения крана.

Строительные краны оборудуют устройствами безопасности (рис. 4.2, 4.3): для автоматической остановки механизмов подъема крюка в его крайних (верхнем и нижнем) положениях; изменения вылета в крайних положениях; поворота и подъема стрелы;  передвижения рельсовых кранов и грузовых тележек; всех других механизмов при необходимости ограничения их хода.



4.2.2. Гусеничные краны

Гусеничные краны (табл. 4.5) применяют для выполнения больших объемов монтажных работ, главным образом на строительстве одноэтажных промышленных зданий и вертикальных сооружений, где используются строительные конструкции и технологическое оборудование большой массы, в том числе сблокированное в виде строительных, строительно-технологических и технологических блоков. Типоразмерный ряд включает краны грузоподъемностью 16; 25; 40; 63; 100; 160 и 250 т.

Гусеничные краны имеют основные и дополнительные решетчатые стрелы на гибкой подвеске, неуправляемые и управляемые гуськи (рис. 4.1), башенно-стреловое оборудование. Гусеничный ход и большая конструктивная масса крана обеспечивает их устойчивость, возможность работать без аутригеров и перемещение с грузом, масса которого составляет до 90% от максимальной грузоподъемности на данном вылете.

Все гусеничные краны имеют дизельный или дизель-электрический привод с возможностью питания электроэнергией от внешней сети. Приводы всех механизмов (грузового, стрелоподъемного, поворотного, ходового и других)   построены по стандартным схемам: электродвигатель – тормоз – редуктор – рабочий орган.

Ходовая часть гусеничных кранов состоит из неповоротной рамы, опирающейся на две приводные гусеничные тележки с многоопорными гусеничными звеньями, обеспечивающими низкие (до 0,1 МПа) давления на грунт. Каждая гусеница приводится в движение собственным механизмом.

Кроме кранов на собственной гусеничной базе в строительстве используются также гусеничные краны, изготовленные на базе универсальных одноковшовых экскаваторов  с параметрами в пределах технической возможности базовых машин, а также изготовленные из сборочных единиц экскаваторов с ковшом вместимостью 1,25 и 2,5 м3. Грузоподъемность этих кранов составляет 20…63 т.

















содержание   ..  10  11  12  13  14  15  16  17  18  19  20  ..







zinref.ru

описание, технические характеристики и виды

Для механизации погрузо-разгрузочных работ, подачи конструкций и материалов на строящиеся объекты, а также для поддержания элементов при их закреплении используется кран стреловой – грузоподъемная транспортировочная машина, у которой грузозахватное приспособление закреплено на концевой части грузовой балки либо подвешено на тележку, перемещающуюся вдоль стрелы.

Классификация стреловых кранов

Стреловые краны подразделяют на несколько видов в зависимости от сферы применения и конструктивных особенностей.Принято выделять шесть типов оборудования:

  1. Кран стреловой самоходный, у которого стрела закреплена на подвижной платформе или ходовом устройстве.
  2. Портальный устанавливается на портальной конструкции, предназначенной для пропуска транспорта.
  3. Башенный, у которого стрела закреплена на вертикальной ферме, башне.
  4. Судовой устанавливается на плавучих судах для проведения погрузо-разгрузочных работ.
  5. Мачтовый, или деррик-кран, имеет вертикальную мачту, на которой подвижно закреплена стрела.
  6. Монтажная стрела устанавливается непосредственно на месте проведения работ, стационарная, неповоротная.

Каждому экземпляру стрелового крана присваивается индекс, в котором зашифрованы основные конструктивные особенности и технические характеристики.

Передвижные краны

Среди всех групп грузоподъемных машин самыми распространенными являются стреловые самоходные краны, которые оборудуются различными движителями в зависимости от условий эксплуатации и поставленных задач.Широкое распространение этой группы спецтехники было обеспечено:

  • автономным приводом;
  • мобильностью и высокой маневренностью;
  • способностью перемещаться вместе с грузом;
  • высокой грузоподъемностью;
  • способностью к быстрой транспортировке на другой объект;
  • универсальностью – возможностью установки различного сменного оборудования.

Самоходные краны имеют сменную стрелу, что позволяет менять параметры спецтехники и использовать ее для выполнения различных работ. Передвижной кран стрелового типа широко применяется при строительстве мостов и объектов энергетической промышленности, а также для погрузки тяжеловесного транспорта перед его транспортировкой.

Классификация стреловых кранов

Основными параметрами, согласно которым стреловые краны подразделяют на классы, являются: грузоподъемность, тип ходовой части, конструкция привода и технические особенности.

Согласно типу ходовой части спецтехнику делят на несколько видов:

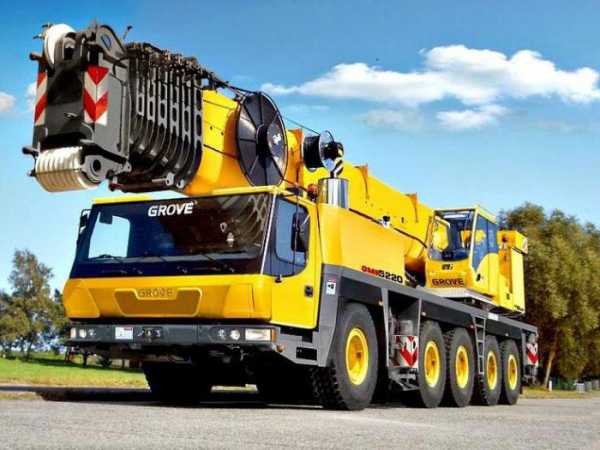

  1. Автомобильный – подъемное оборудование установлено на автотранспортном средстве.
  2. Железнодорожный монтируется на платформы, перемещающиеся по железнодорожным путям.
  3. Стреловой кран гусеничный перемещается на гусеничном движителе.
  4. Пневмоколесный оборудуется собственным пневмоколесным шасси, управляемым непосредственно из кабины.
  5. Рельсовой – то же самое, что и железнодорожный кран, но самостоятельно перемещающийся вдоль линии.

Некоторые строители выделяют тракторный тип, где стрела с подъемным оборудованием выступает в качестве сменного навесного оборудования. Такая техника применяется для выполнения работ, связанных с перемещением грузов в условиях бездорожья.

Привод стреловых кранов

Основным рабочим элементом является привод, который отвечает за перемещение грузов. Наибольшее распространение получил кран стреловой с механическим типом привода. В нем все узлы приводятся в действие двигателем внутреннего сгорания на дизельном топливе или бензине.Краны с электрическим приводом широко применяются на городских строительных площадках, где подключаются к электрическим линиям. Для автономной работы требуют установку дизельного генератора. В связи с этим за городской чертой стала популярна спецтехника с гидравлическим приводом, где каждый механизм машины оснащается собственным гидравлическим двигателем.

При этом краны делят на одномоторные, где все рабочие узлы приводятся в действие силовыми установками, работающими на один вал, и многомоторные, где каждый механизм получает движение от собственного отдельного двигателя.

Конструкция стрелы

В зависимости от конструкции стреловые устройства кранов бывают двух видов – телескопические и решетчатые. Первый тип стрелы представляет собой полый короб, внутри которого располагается одна или несколько выдвижных балок. При необходимости изменения длины стрелы гидроцилиндры выдвигают телескопические элементы. Подобное оборудование чаще всего устанавливается на краны с гидравлическим приводом.Решетчатые стрелы делят еще на четыре группы:

  • прямолинейные наиболее распространенные, предназначены для решения широкого круга задач;
  • криволинейные имеют перегиб, в зоне которого устанавливают таль. Такие стрелы используются для перемещения крупногабаритных грузов;
  • наращиваемые способны увеличивать свою длину установкой дополнительных секций;
  • шарнирно-сочлененные – стрелы, состоящие из наклонной части и присоединенного к ней с помощью шарнира гуська, который существенно увеличивает вылет стрелы.

Каждый тип стрелового оборудования оснащается гибкой или жесткой подвеской. В первом случае кран стреловой поднимает груз системой канатов и полиспаста, а во втором – гидравлическими цилиндрами.

Грузоподъемность стреловых кранов

Основной величиной, характеризующей кран, является его грузоподъемность – максимальная масса груза, которую способен поднять кран.
Согласно этому параметру спецтехника бывает:

  • легкой – до 10 тонн;
  • средней – до 25 тонн;
  • тяжелой – более 25 тонн.

В величину грузоподъемности также включают массу рабочего оборудования – грузозахватных приспособлений, грейферов или электромагнитов. Грузоподъемность зависит от радиуса действия стрелы с учетом устойчивости спецтехники к опрокидыванию, а также прочности рабочих узлов.

Характеристики стреловых кранов

ГОСТ 22827-85 регламентирует основные характеристики и типоразмеры, которыми могут обладать самоходные стреловые краны. Характеристики – основные параметры, определяющие область применения и назначение спецтехники. Они бывают:

  • высотные – вылет крюка от ребра опрокидывания, длина стрелы, глубина опускания и высота подъема грузозахватного оборудования;
  • характеристики скорости – определяют скорость подъема, поворота груза, изменения вылета стрелы, движения в рабочем и в подготовленном к транспортировке состоянии;
  • параметры наклона – расчетный уклон, при котором обеспечена возможность перемещения по вертикали максимально тяжелого груза при всех положениях поворотной части;
  • показатели угла поворота – угол, на который спецтехника может повернуться.

Эти же характеристики применимы для описания стационарных стреловых кранов. Для получения более подробной информации следует обращаться к соответствующим ГОСТам.

fb.ru

6.10. Самоходные стреловые краны

При строительстве высот­ных сооружений (150 м и более)применяют приставные (ста­ционарные) башенные краны (рис. 6.36, а) с поворотной голо­вкой и горизонтальной стрелой с перемещающейся по ней грузо­вой кареткой.

Термин "самоходные краны" объединяет большую группу стреловых кранов, ха­рактеризуемых высокой транспортной маневренностью, независимым энергоснабжени­ем и разнообразным рабочим оборудованием.

Маневренность обеспечивается ходовым оборудованием (гусеничным или пневмоколесным), приспособленным для передвижения как по дорогам с твердым покрыти­ем, так и по грунтовым. Гусеничным ходом оборудуют преимущественно краны боль­шой грузоподъемности, используемые на монтажных работах больших объемов с круп­ногабаритными грузами. Разновидностью гусеничных кранов являются краны неболь­шой грузоподъемности на базовых гусеничных тракторах или на базе тракторных уз­лов, в частности, краны-трубоукладчики, применяемые в трубопроводном строительст­ве.

Пневмоколесное ходовое оборудование, более маневренное, чем гусеничное, до­пускает движение с большой скоростью по дорогам с твердым покрытием и с умерен­ной скоростью по грунтовым и подготовленным дорогам стройплощадок. Краны с пневмоколесным ходовым оборудованием изготовляют на базе шасси стандартных грузовых автомобилей (автомобильные краны), специализированных пневмоколесных шасси (нормальных или короткобазовых) и многоосных шасси автомобильного типа.

За исключением кранов-трубоукладчиков, рабочий режим которых включает их передвижение, большая часть самоходных кранов выполняет работу в основном рабо­чем режиме позиционно. При этом для повышения устойчивости и по условиям допус­тимой загрузки пневматических шин краны с пневмоколесным ходовым оборудованием устанавливают на располагаемые по углам неповоротной рамы выносные опоры в виде выдвижных балок, поворотных или вертикальных откидных кронштейнов, на свобод­ных концах которых устанавливают опирающиеся на клетки из деревянных брусьев винтовые домкраты или, чаще, гидравлические цилиндры. Кроме того, у кранов с под­рессоренной ходовой частью рессоры на время работы крана блокируют специальными v устройствами. При работе на неустойчивых грунтах иногда выносные опоры применяют и в гусеничных кранах.

Все механизмы стреловых самоходных кранов оборудуют тормозами. При этом в механизмах передвижения автомобильных и пневмоколесных кранов, а также кранов на спецшасси автомобильного типа устанавливают управляемые тормоза нормально от­крытого типа вместе со стояночными тормозами. Иногда нормально открытые тормоза устанавливают также в кранах с башенно-стреловым оборудованием (см. ниже). Во всех других случаях тормоза нормально закрытые, размыкаемые при включении привода.

Всамоходных кранах применяют разнообразные стрелы: прямые короткие (рис.6.38, а) - для перегрузочных работ и работ со штучными и сыпучими грузами, называе­мые основными, для которых определяется номинальная грузоподъемность крана на всех вылетах; удлиненные вставками (рис. 6.38, б) для подъема грузов на большую вы­соту; с гуськами, оснащенными крюком вспомогательного подъема (рис. 6.38, в) - для перегрузочных работ с объемными штучными грузами, в том числе с контейнерами, требующими увеличенных размеров подстрелового пространства. Гусек крепят к голо­ве стрелы шарнирно, а второй его конец закрепляют гибкой оттяжкой у основания стрелы. Для работы на монтажных работах гусек делают управляемым, закрепив конец канатной оттяжки на барабане лебедки.

Вторую разновидность составляют телескопические стрелы, которыми оборуду­ют, в основном, краны с гидроприводом - автомобильные и на специальных самоходных шасси. В зависимости от грузоподъемности крана телескопические стрелы бывают двух-, трех-, четырех- и пятисекционными.

Самоходный стреловой кран (рис. 6.39) состоит из хо­довой части 1, опорно-поворотного устройства 2, поворотной платформы 3 с расположенным на ней крановым обору­дованием, стрелового 4 или башенно-стрелового рабочего оборудования, силовой установки, механизмов привода и системы управления.

Основными параметрами самоходных стреловых кра­нов являются: масса крана, грузовой момент, максимальная грузоподъемность, вылет крюка l, А1 и А2 соответственно от­носительно оси вращения поворотной платформы и ребра опрокидывания без выносных опор и с выносными опорами (ребром опрокидывания называют ось, относительно кото­рой возможно опрокидывание крана при потере им устойчи­вости), максимальная высота подъема крюка Н, глубина его опускания h, колея ходовой тележки К, ее база, удельное давление на грунт (для гусеничных кранов) или нагрузка на ходовую ось (для кранов на колесном ходу), скорости подъема, опускания, посадки, от­рыва и горизонтального перемещения груза, частота вращения поворотной части, рабо­чая и транспортная скорости передвижения, мощность силовой установки, производи­тельность крана и др.

Согласно ГОСТ 22827-85 в технической документации и деловой переписке са­моходным стреловым кранам, в зависимости от вида ходового устройства, присваивают индексы следующих типов: КА-0000 - для автомобильных кранов; КП-0000 - для пневмоколесных кранов; КГ-0000 - для гусеничных кранов; КШ-0000 - для кранов на шас­си автомобильного типа; КК-0000 - для кранов на короткобазовом шасси. Для конкрет­ной модели крана первый нуль цифровой части индекса заменяют цифрами от 1 до 9, обозначающими размерную группу (грузоподъемностью 4; 6,3; 10; 16; 25; 40; 63; 100 и более 100 т). Второй нуль заменяют цифрами, обозначающими тип ходового устройст­ва (1 - гусеничное с минимальной опорной поверхностью, 2 - то же с увеличенной опор­ной поверхностью, 3 - пневмоколесное, 4 - на специальном шасси автомобильного ти­па, 5 - шасси грузового автомобиля, 6 - тракторное, 7 - прицепное, 8 - короткобазовое шасси, 9 - резерв для иных ходовых устройств). Третий нуль заменяют цифрами от 6 до 9, обозначающими исполнение стрелового оборудования (6 - с гибкой - канатной - под­веской, 7 - с жесткой - гидравлической, подвеской, 8 и 9 - резерв). Последний нуль за­меняют цифрой, обозначающей порядковый номер модели. Дополнительно, как и для башенных кранов, буквами русского алфавита обозначают очередную модернизацию, а также специальное климатическое исполнение.

До введения указанного выше стандарта для обозначения стреловых кранов ис­пользовались другие системы индексов, например приведенный в п. 1.5.

Гусеничные краны (рис. 6.40) работают без выносных опор (об исключениях см. выше) и могут передвигаться в пределах строительной площадки без предварительной подготовки трассы со скоростью 0,5 ... 1 км/ч, а при специальной под­готовке они могут перемещаться с номинальным грузом на крюке. Грузоподъемность отечествен­ных гусеничных кранов составляет от 16 до 250 т. Высокая маневренность и большая грузоподъем­ность обусловили их широкое применение в раз­личных отраслях строительства на объектах с большими, в том числе с рассредоточенными объ­емами работ для монтажа укрупненных конструк­ций и технологического оборудования. Этими ка­чествами предопределяется высокая конкурентная способность гусеничных кранов по отношению к специальным башенным кранам, требующим уст­ройства подкрановых путей.

Гусеничные краны имеют, как правило, индивидуальный электрический привод с первичным силовым агрегатом - дизелем и элетрогенератором переменного трехфаз­ного тока частотой 50 Гц, напряжением 380 и 220 В, что допускает работу от внешней электросети. Дизель-генератор устанавливают в хвостовой части поворотной платфор­мы. Приводы всех механизмов - грузового, стрелоподъемного, поворотного, ходового и др. - построены по стандартным схемам: электродвигатель - тормоз - редуктор - рабо­чий орган. На кранах малой грузоподъемности, преимущественно изготовленных на ба­зе одноковшовых экскаваторов или из экскаваторных узлов, встречается также дизель­ный привод с механической или гидравлической трансмиссиями.

Ходовая часть гусеничных кранов состоит из неповоротной рамы, опирающейся на две приводные гусеничные тележки с многоопорными гусеничными звеньями, обес­печивающими низкие (до 0,1 МПа) давления на грунт. Каждая гусеница приводится в движение собственным механизмом. При движении на разворотах одну гусеницу затор­маживают или включают двигатели гусениц для движения в разные стороны. Для повы­шения устойчивости в направлении поперек гусениц у ряда моделей гусеничных кранов применяют раздвижные гусеничные тележки.

Пневмоколесные краны имеют одинаковое с гусеничными кранами назначение и сходное с ними устройство поворотной части, но отличаются пневмоколесным ходо­вым оборудованием - с нормальной базой или короткобазовые. Последние обладают по­вышенной маневренностью, что особенно важно для работы в стесненных условиях, в том числе внутри производственных помещений. В настоящее время в нашей стране производятся и находятся в эксплуатации пневмоколесные краны типов КС и МКП гру­зоподъемностью 16, 25, 36 и 100 т. На рис. 6.41 представлен пневмоколесный кран гру­зоподъемностью 25 т.

Пневмоколесное ходовое оборудование может быть двухосным и многоосным (до пяти осей). Короткобазовые краны имеют две оси со всеми поворотными колесами, что существенно повышает их маневренность. Рабочая скорость передвижения не превышает 5 км/ч, а транспортная достигает 35 км/ч и более (до 70 км/ч).

Все грузоподъемные операции пневмоколесные краны выполняют обычно будучи ус­тановленными на выносные обычно гидравли­ческие опоры. Работа без выносных опор до­пускается только с малыми грузами. Этим об­стоятельством предопределена невысокая ма­невренность кранов, являющаяся причиной их замедленного развития.

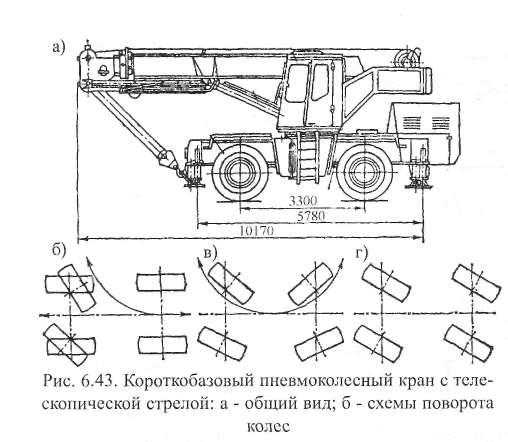

Перспективными для рабо­ты в стесненных условиях являют­ся пневмоколесные краны на короткобазовом шасси с гидравли­ческим приводом всех механизмов и всеми поворотными колесами (рис. 6.43) с многослойными ши­нами, допускающими повышен­ные нагрузки и обеспечивающими малый радиус разворота крана. Стрелу у таких кранов выполняют раздвижной телескопической, со­стоящей обычно из трех секций.

В строительстве широко ис­пользуют самоходные стреловые краны на базе двух- или трехосных серийно выпускаемых или усилен­ных шасси грузовых автомобилей, называемые автомобильными кранами (Рис. 6.44). Их применяют как на погрузо-разгрузочных работах, так и на монтаже конструкций и оборудования небольших масс и габаритов. В последнее время автомобильные краны широко используют для выполнения грузоподъемных работ при строительстве неболь­ших зданий. Оборудованные двухканатным грейфером, автомобильные краны исполь­зуют на перегрузке сыпучих материалов.

Грузоподъемность автомобильного крана обусловлена параметрами базового ав­томобиля. В настоящее время отечественная промышленность выпускает автомобиль­ные краны грузоподъемностью 4; 6,3; 10; 16; 25 и 32 т. Паспортная грузоподъемность крана обеспечивается только при работе на четырех выносных опорах. При работе без выносных опор (но с включенными стабилизаторами, блокирующими рессорную под­веску заднего моста) допустимая грузоподъемность резко снижается. Допускается пе­редвижение крана на малой скорости (до 5 км/ч) с заблокированной рессорной подвес­кой с грузом на крюке массой не более 25 ... 30% от паспортных грузов, поднятых не вы­ше 0,5 м стрелой, расположенной сзади автомобиля и ориентированной строго по его продольной оси. Транспортная скорость автомобильных кранов по дорогам достигает 60 ... 70 км/ч.

Базовый автомобиль является ходовой неповоротной частью крана. Поворотная часть крана с закрепленной на ней стрелой, кабиной и крановыми механизмами соединена с его неповоротной частью опорно-поворотным устройством роликового, реже шарнирного типа.

Краны на спецшасси автомобильного типа(рис. 6.45) предназначены для строительно-монтажных работ, для монтажа технологического оборудования промыш­ленных предприятий, а также для погрузочно-разгрузочных работ. Обладая высокой по­движностью и большой грузоподъемностью, эти краны не требуют монтажа при уста­новке в рабочее положение, обеспечивают низкую посадочную скорость груза, а также большую высоту подъема крюка. Грузоподъемности кранов на спецшасси - 25, 40, 50, 63, 100 и 250 т - являются продолжением ряда грузоподъемностей автомобильных кра­нов. Известны зарубежные краны на спецшасси грузоподъемностью до 1000 т. Специ­альные многоосные шасси (от 3 до 8 осей) этих кранов отличаются от автомобильных шасси возможностью воспринимать большие нагрузки от кранового оборудования по­вышенной грузоподъемности. Транспортная скорость таких кранов составляет от 45 до 60 км/ч.

Краны рассматриваемого типа состоят из двух частей - неповоротной (собственно специаль­ного шасси) и поворотной, соединенных между со­бой опорно-поворотным устройством обычного ти­па. Колесные формулы отечественных кранов суть 6x4, 8x4, 12x6, 14x6. Ходовая часть оборудована пневматическими двухконтурными тормозами. Каждый контур затормаживает часть колес, поэто­му даже при выходе из строя одного контура надеж­ность торможения обеспечивается вторым конту­ром.

Краны на спецшасси оборудуют телескопи­ческими стрелами из 3 - 5 секций, раздвигаемыми гидроцилиндрами. Краны большой грузоподъемно­сти оборудуют также решетчатыми стрелами и до­полнительно - решетчатыми удлинителями, гуська­ми или стрелами. В последнем случае рабочее обо­рудование крана превращается в башенно-стреловое. При транспортировании кранов большой гру­зоподъемности стрелы перевозят отдельно от крана на специальной тележке.

Механизмы крана также имеют гидравличес­кий привод высокого давления (до 32 МПа). Механизмы лебедок состоят из одного или двух гидромоторов, планетарных редукторов, встроенных в барабаны, колодочных или дисковых тормозов. В качестве первичных двигателей используют дизели, при этом на кранах большой грузоподъемности устанавливают два дизеля: один - на шасси - для пе­редвижения и привода насосов, питающих гидроцилиндры выносных опор, второй - на поворотной платформе - для привода гидромоторов крановых механизмов и гидроци­линдров подъема стрелы и выдвижения ее секций. В приводе кранов чаще используют двухпоточные насосы, обеспечивающие совмещение рабочих движений, а также широ­кий диапазон их скоростей за счет совмещения подачи рабочей жидкости двух напор­ных линий. Силовая установка включает также электрогенератор и аккумуляторную ба­тарею напряжением 24 В для запуска основного двигателя, освещения и питания элек­троэнергией контрольно-предохранительной и другой аппаратуры. Управляют краном из кабины, расположенной на поворотной части. Возможно также дистанционное уп­равление.

Краны на спецшасси работают на выносных гидравлических опорах с автомати­ческим контролем горизонтальности поворотной платформы.

Для работы на строитель­стве нефте-, газо- и других трубо­проводов широко используют краны-трубоукладчики (рис. 6.46, а) на базе гусеничных трак­торов специальной трубоукладочной модификации, либо с усо­вершенствованным ходом обыч­ных гусеничных и пневмоколесных тракторов промышленной или сельскохозяйственной моди­фикаций. Эти машины оборудо­ваны А-образной стрелой 1 ко­робчатого сечения, расположен­ной сбоку относительно продоль­ной базы (на лонжероне гусени­цы - у гусеничных машин, на нижней раме - у пневмоколесных) и удерживаемой либо полиспастной системой, либо гидро­цилиндрами. Для обеспечения устойчивости с противополож­ной стороны установлен откиды­вающийся противовес (контр­груз) 2, вылет которого, в зависи­мости от реализуемого грузового момента, регулируют гидроцилиндром 3. У трубоукладчиков малой грузоподъемности противовес обычно невыдвижной. Отличительной особенностью кранов-трубоукладчи­ков от других стреловых кранов является их способность передвигаться с грузом на крюке, соответствующим максимально возможному грузовому моменту.

Основное назначение кранов-трубоукладчиков - укладка в траншею предвари­тельно сваренного и изолированного трубопровода, одиночных труб, запорной армату­ры и других штучных грузов. Эти машины используют также на погрузо-разгрузочных работах при перевозке труб и трубных секций (плетей) трубовозами и плетевозами, ук­рупненной сборке плетей из труб на трубосварочных базах и сварке в линию плетей пе­ред укладкой трубопровода в траншею. В пределах своей технической характеристики краны-трубоукладчики используют как краны общего назначения на монтажных рабо­тах при сооружении насосных и компрессорных станций и других объектов. Пневмоколесные трубоукладчики (грузоподъемностью 6,3 т) используют преимущественно в условиях городского строительства. Отечественная промышленность выпускает краны-трубоукладчики с номинальной грузоподъемностью от 6,3 до 50 т на минимальном вы­лете, составляющем 1,5 м, при высоте подъема крюка 4,5 ... 7,5 м.

studfiles.net

Устройство и технические характеристики гусеничных кранов

Строительные машины и оборудование, справочник

Категория:

   Общее описание и технические характеристики



Устройство и технические характеристики гусеничных кранов

Гусеничные краны известны трех типов.

Первый тип — универсальные экскаваторы-краны со сменным крановым оборудованием грузоподъемностью от 5 до 63 т, в том числе с улучшенными эксплуатационными качествами для работы на монтаже: например, Э-652Б — дизельный, Э-10011Е — дизельный с турботрансформатором, Э-2505 — дизель-электрический на постоянном токе и Э-2503 — электрический на постоянном токе.

Второй тип — стреловые самоходные краны грузоподъемностью от 20 до 63 т, изготовляемые из сборочных единиц экскаваторов, предназначенные для производства строительно-монтажных работ: Э-1252Б, Э-2508 – дизельные.

Третий тип — стреловые самоходные краны грузоподъемностью от 10 до 160 т типов МКГ, СКГ, ДЭК.

Краны с основными (короткими) стрелами применяют при монтаже сборных элементов подземной части зданий и сооружений, тех- , нологического оборудования, а также на погрузочно-разгрузочных работах с пакетированными грузами и конструкциями. При оснащении удлиненными стрелами, гуськами и башенно-стреловым оборудованием гусеничные краны используют на монтаже строительных конструкций.

Гусеничные краны обладают хорошей проходимостью и маневренностью и могут работать и перемещаться с грузом на крюке при определенном положении стрелы относительно ходового устройства. Среднее удельное давление на грунт составляет 0,02—0,12 МПа. Вследствие этой особенности гусеничные краны являются основными монтажными машинами в промышленном и энергетическом строительстве. Гусеничные краны работают без выносных опор.

Согласно ЕНиР и ЕТКС кранами грузоподъемностью до 25 т управляет один машинист, краны большей грузоподъемности обслуживают машинист и его помощник.

Краны грузоподъемностью 10—16 т. В группу гусеничных кранов грузоподъемностью 10—16 т входят универсальные одномоторные экскаваторы Э-652Б грузоподъемностью 10 т, а также стреловые самоходные краны МКГ-10 и МКГ- 16М. Эти краны в основном применяют на погрузочно-разгрузочных работах, а также при монтаже строительных конструкций небольших сооружений и элементов подземной части зданий.

Кран МКГ-16М — дизельный грузоподъемностью 16 т, оснащен основным и вспомогательным крюками. Все исполнительные механизмы приводятся от дизеля через зубчатые передачи и независимые реверсы, что позволяет совмещать рабочие движения.

Конструкции грузовой и стреловой лебедок унифицированы, имеют обгонные муфты, что дает возможность опускать грузы или стрелу на режиме двигателя. Поворотная платформа крана МКГ-16М унифицирована с платформой крана МКП-16 на пневмоколесном ходовом устройстве. Механизм поворота оснащен реверсом с фрикционными муфтами, которые позволяют с помощью гидроуправления регулировать скорость разгона и торможения поворота. Управление краном — рычажно-гидравлическое. Гидросистема служит для управления механизмами поворота и передвижения. Система питается от шестеренного насоса, вращаемого от дизеля.

Кран оснащен основной стрелой длиной 10 м, которая с помощью сменных секций может быть удлинена до 18 и 26 м. На конец Г-образного наголовника стрел можно установить неуправляемый гусек длиной 2,3 м. Гусеничные тележки приводятся в движение через раздаточную коробку, коническую передачу, центральный и бортовые редукторы. В центральном редукторе смонтированы два фрикциона, управляемые гидроцилиндрами. Перевозят кран по железной дороге без разборки на двух платформах грузоподъемностью 60 и 20 т (платформа прикрытия). При транспортировании по автомобильным дорогам кран размещается (без разборки со снятой стрелой) на трейлере грузоподъемностью 30—40 т и перемещается тягачом.

Рис. 142. Гусеничный кран МКГ-25БР:
1 — гусеничная тележка, 2 — поворотная платформа, 3 — лебедка основного подъема, 4 — дизель, 5 — стрела, 6 —’ вспомогательный крюк, 7 — гусек, 8 — основной крюк, 9 — лебедка вспомогательного подъема, 10 — механизм поворота

Краны грузоподъемностью 20—25 т. На монтажных работах в большом количестве применяют гусеничные краны грузоподъемностью 20-25 т.

Кран МКГ-25БР (рис. 142) — дизель-электрический грузоподъемностью 25 т, оснащен основным и вспомогательным крюками.

Все исполнительные механизмы крана приводятся от дизель-электрической установки переменного тока ДЭС-60Р с генератором ЕСС-5-92-6М101 мощностью 50 кВт. Предусмотрена возможность питания крановых двигателей от внешней сети через гибкий шланговый кабель и кольцевой токоприемник. Грузовая многоскоростная лебедка оборудована короткозамкнутым двигателем и двигателем с фазовым ротором, а также планетарной передачей в редукторе.
В зависимости от направления вращения двигателей и количества включенных двигателей можно получить две скорости подъема и три скорости опускания груза, в том числе посадочную. Регулирование скорости опускания крюка вспомогательного подъема возможно в течение ограниченного времени; скорость подъема этого крюка не регулируется.

В стреловой лебедке короткозамкнутый электродвигатель расположен над барабаном, что обеспечивает компактность этой сборочной единицы. Механизм поворота включает в себя редуктор с вертикальными соосными валами и фланцевый электродвигатель.

Поворотная платформа опирается на ходовое устройство через двухрядный шариковый круг катания. Механизм передвижения одномоторный с планетарным и двумя бортовыми трехступенчатыми редукторами. Во всех механизмах и сборочных единицах крана широко использованы подшипники качения, что увеличивает долговечность и надежность работы, улучшает условия обслуживания и ремонта крана.

Грузовая лебедка основного подъема управляется комаидоконтрол-лером; лебедка вспомогательного подъема, стреловая лебедка и механизм передвижения — магнитными пускателями; механизм поворота— кулачковым контроллером.

Гусеничные тележки в рабочем положении могут раздвигаться. Кран может перемещаться с грузом на крюке, если стрела расположена вдоль ходового устройства.

Кран оснащен основной стрелой 13,5 м. С помощью секций (двух 5-метровых и одной 10-метровой) ее можно удлинять до 18,5; 23,5; 28,5 и 33,5 м. Стрела имеет Г-образный наголовник, на котором закрепляется неуправляемый 5-метровый гусек вспомогательного подъема.

Башенно-стреловое оборудование включает в себя башню длиной 18,5; 23,5 или 28,5 м и маневровые гуськи длиной 10; 15 или 20 м на каждую башню.
По автодорогам кран перевозят двумя поездами: на полуприцепе 1ПП-12,5 — стрелу, гусек и противовес, на трейлере ЗПТ-40-206 — поворотную часть и ходовое устройство в сборе, которые самоходом въезжают на трейлер. При перевозке по железной дороге кран без разборки (со снятой кабиной) устанавливают на одну 60-тонную платформу, а стрелу, гуськи — на двух платформах.

Кран РДК-250 создан на базе крана МКГ-25БР, выпускается в ГДР и поставляется в СССР.

Все основные механизмы крана (кроме механизма передвижения), а также канаты, рабочее оборудование, элементы гусеничного устройства унифицированы с соответствующими частями крана МКГ-25БР.

На кране предусмотрено башенно-стреловое оборудование с башней длиной 12,5; 17,5; 22,5; 27,5 м и маневровыми гуськами длиной 15 или 20 м. Для башни используют стрелы, на которые навешивают специальную головку и гусек. Стрелы и гусек изготовлены из трубчатых секций, соединяемых пальцами.
В механизме поворота предусмотрен управляемый тормоз. Для силовой установки применен дизель Д-108-3 (А-01МГ).

Ходовое устройство выполнено с двумя механизмами передвижения, в которых двигатели с редукторами соединены с помощью карданных валов от автомобиля.

Кран ДЭК-251 — дизель-электрический грузоподъемностью 25 т, оснащен двумя 25- и 5-тонными крюками механизмов основного и вспомогательного подъемов.

Кран оборудован собственной силовой установкой, а также может получать энергию от внешней сети общего назначения. Основная стрела крана длиной 14 м может с помощью сменных вставок 5 и 8,75 м быть удлинена до 19; 22,75; 24; 27,75 и 32,75 м. На всех стрелах можно устанавливать неуправляемый гусек длиной 5 м. Грузоподъемность на стрелах с гуськом меньше, чем без гуська, на 0,5—1 т. На кране предусмотрено башенно-стреловое оборудование — башня длиной 22,5 или 27,5 м и маневровые гуськи длиной 10; 15 или 20 м.

Грузовая лебедка двухбарабанная. При основной стреле грузовой канат основного подъема навивается на оба барабана; при удлиненных стрелах на один барабан навивается канат основного подъема, а на другой — канат вспомогательного подъема. На всех механизмах, кроме механизма передвижения, применены электродвигатели с фазовыми роторами.

Краны грузоподъемностью 30—40 т. Среди стреловых монтажных кранов значительно распространены краны СКГ-40А. Питание электродвигателей всех кранов типа СКГ предусматривается от собственных силовых установок и внешней сети общего назначения через гибкий кабель и кольцевой токоприемник.

Кран СКГ-40А (рис. 143) — дизель-электрический грудоподъемностью 40 т, оснащен двумя крюками механизмов основного и вспомогательного подъема. Приводится от силовой установки ДГ-75-3 с генератором мощностью 75 кВт.

Механизмы передвижения оснащены тормозами с гидротолкателями. Раздельный привод и управление гусеничными тележками обеспечивают разворот крана в обе стороны практически вокруг одной точки, движение вперед и назад. Мощность механизмов передвижения рассчитана на преодоление подъемов пути до 20°.

Кран оснащен основной стрелой длиной 15 м, которая с помощью сменных секций может быть увеличена до 35 м, и неуправляемым 5-метровым гуськом.
Кран, снабженный башенно-стреловым оборудованием, имеет марку СКГ-40БС.

Монтируют, демонтируют и погружают кран на транспортные средства с использованием собственных механизмов и инвентарного приспособления (две балки и четыре спаренных катка, закрепляемых на поворотной платформе).

По железной дороге кран перевозят на одной 20-тонной платформе прикрытия и на двух 60-тонных платформах: на одной размещают поворотную часть, гусеничные тележки, секцию стрелы, на второй — ходовую раму, секции стрелы и гусек.

Краны грузоподъемностью 50—63 т. Краны этой группы представлены двумя типами: стреловые самоходные СК.Г-63А, экскаваторы-краны Э-2503 с многомоторным приводом и стреловой кран Э-2508 с одномоторным приводом.

Рис. 143. Гусеничный кран СК.Г-40А:
1 — гусеничная тележка, 2 — поворотная платформа, 3 — кабина, 4 — двуногая стойка, 5 — упор стрелы, 6 — стреловой полиспаст, 7 — гусек, 8, 9 — вспомогательный и основной крюки, 10 — кабина управления

Кран СКГ-63А — дизель-электрический грузоподъемностью 63 т, оснащен основным и вспомогательным крюками.

Многоскоростная лебедка основного подъема имеет такое же устройство, как лебедка крана СКГ-40А. Лебедка имеет две скорости: при включении электродвигателя мощностью 45 кВт достигается наибольшая скорость подъема (спуска) груза — 18 м/мин, при включении электродвигателя мощностью 7,5 кВт — наименьшая — 0,965 м/мин. Лебедка оснащена тормозами ТКТГ с гидротолкателями.

Лебедки стреловая и вспомогательного подъема имеют одинаковую конструкцию и различаются только компоновкой и решением опорной рамы. Механизм поворота оборудован фрикционной муфтой предельного момента. Управление механизмами контроллерное.

Кран оснащен основной стрелой длиной 15 м, удлиненными стрелами длиной 20, 25, 30, 35 и 42 м и башенно-стреловым оборудованием со стрелой 30 м и маневровым гуськом 29 м. Монтируют, демонтируют и перевозят кран так же, как кран СКГ-40А. Кран Э-2508 (рис. 144) — дизельный, одномоторный, имеет основной и вспомогательный крюки грузоподъемностью 60 и 5 т. Кран оснащен основной стрелой 15 м, удлиненными стрелами 30 и 40 м и гуськом длиной 7,5 м.

Рис. 144. Гусеничный кран Э-2508

На кране применена пневматическая система управления. Поворотная платформа опирается на ходовую раму через многороликовый круг катания. Отрывающие нагрузки воспринимаются обратными катками. Ходовая рама опирается на две многоопорные гусеничные тележки.

В кинематической схеме предусмотрен двухскоростной редуктор, обеспечивающий получение посадочной скорости 1,36 м/мин, минимальной скорости подъема 1,19 м/мин и частоты вращения 0,42 об/мин.

Экскаватор-кран Э-2503 работает на постоянном токе главного преобразовательного агрегата с питанием сетевого электродвигателя переменного тока от внешней сети. Стреловое оборудование включает в себя стрелы длиной 15, 30 и 40 м.

Таблица 10.
Технические характеристики гусеничных кранов

Таблица 11.
Характеристики гусеничных кранов с башенно-стреловым оборудованием

В знаменателе дана грузоподъемность с укороченным маневровым гуськом.

В табл. 10 приведены технические характеристики гусеничных кранов, а в табл. 11 — кранов с башенно-стреловым оборудованием.

Читать далее: Устройство и характеристики пневмоколесных кранов

Категория: - Общее описание и технические характеристики


Главная → Справочник → Статьи → Форум


stroy-technics.ru

Гусеничные краны

РЕФЕРАТ

На тему «Гусеничные краны»

Преподаватель:

Учащийся:

НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ

Кран — это грузоподъемная машина цикличного действия, предназначенная для подъема и перемещения в пространстве подвешенных грузов, удерживаемых грузозахватным органом. По конструкции эти машины делятся на несколько видов, боль­шую группу из которых составляют стреловые самоходные краны общего назначения (ГОСТ 22827—85).

Стреловым краном называется кран стрелового типа, у ко­торого грузозахватный орган подвешен к стреле, закреплен­ной на поворотной платформе.

Самоходным краном называется передвижной кран с собственным приводом для передвижения при работе и транспортировании.

Гусеничные краны обычно изготовляются как универсаль­ные краны-экскаваторы, имеющие и экскавационное, и крановое сменное рабочее оборудование. В строительстве гусеничные краны применяют в ос­новном для выполнения монтажных работ на строитель­стве промышленных объектов и сооружений. От прочих стреловых кранов гусеничные краны отличаются конст­рукцией ходового оборудования, в котором движителем являются гусеницы. Согласно ГОСТ 518-54, гусеничные краны-экскаваторы вы­пускаются с ковшами емкостью 0,25—2 м3, что при работе с крановым оборудованием соответствует наибольшей грузоподъ­емности: 5, 10, 15—20 и 40—50 т. Гусеничные краны и краны-экскаваторы работают без выносных опор.

Машины грузоподъемностью от 5 до 20 т с короткой стре­лой, оснащенной крюком или грейфером, применяются для по-грузочно-разгрузочных работ со штучными грузами, сыпучими и мелкокусковыми материалами; машины с. удлиненными стрела­ми и гуськами предназначаются для строительно-монтажных ра­бот в промышленном и жилищном строительстве. Машины гру­зоподъемностью 40—50 т с удлиненными стрелами и гуськами предназначаются главным образом для монтажа промышленных предприятий, гидротехнических сооружений, а также крупнопа­нельных (полностью сборных) жилых и гражданских зданий (вы­сотой до 7—8 этажей).

Положительные качества гусеничных кранов: хорошая проходимость, обеспечиваемая за счет большой опорной поверхности и небольшого удельного давления на грунт; способность преодолевать подъемы и спуски до 10...200; возможность работы без аутригеров и передвижения с грузом на крюке при положении стрелы в направлении движения и высоте подъема груза до 150 мм над грун­том. В пределах строительной площадки и на небольшие расстояния кран может перемещаться самоходом, если поверхность, по которой движется кран, допускает дви­жение гусеничной машины. Недостатком гусеничныхтырехколесные ходовые тележки, перемещающиеся по рельсовому пути. На верхней площадке портала располо­жено опорно-поворотное устройство 3, 4, соединяющее портал с поворотной платформой, на которой смонтиро­ваны основные механизмы, стреловое оборудование и не­подвижный противовес.

УСТРОЙСТВО

Стреловое оборудование состоит из основной стрелы, хобота, гибкой оттяжки хобота постоянной длины, за­крепленной на каркасе, стреловой жесткой тяги, коро­мысла с подвижным противовесом. Масса подвижного противовеса подбирается такой, чтобы она по возможно­сти уравновешивала во всех положениях стрелу и хобот. Вылет крюка изменяется лебедкой с редуктором, вывод­ной вал которого соединен с коромыслом.

Гусеничный кран (кран-экскаватор) состоит из следующих основных частей:

поворотной платформы, на которой смонтированы механиз­мы крана, силовая установка и портальная А-образная рама, где закреплена стрела;

кабины, установленной на поворотной платформе;

опорно-поворотного устройства;

опорно-ходового устройства;

рабочего оборудования, включающего нормальные и удли­ненные стрелы с гуськами, крюками и грейферами.

Движитель гусеничного хода машины состоит из двух бесконечных гусеничных цепей (лент) 6, образуемых из шарнирно-связанных между собой отдельных плоских звеньев (пластин, траков). Движение к ведущей звез­дочке 1 от двигателя 11 передается через карданный вал 10, дифференциал 13, базовые редукторы 12 и 14. Гусе­ничная цепь охватывает приводную и натяжную звездоч­ки, установленные на концах балок 4, связанных с ра­мой 9 ходовой тележки. Натяжение ленты достигается перемещением натяжной звездочки в пазах балок с помощью винта 7. Нагрузка от машины передается на ниж­нюю ветвь гусеничной цепи с помощью опорных роли­ков 8.

РАБОТА МАШИНЫ

Движение гусеничного хода по кривой осуществ­ляется притормаживанием одной из гусениц, а разво­рот - также притормаживанием одной из гусениц или вращением гусениц в противоположные стороны. Холо­стая ветвь гусеницы предохраняется от провисания под­держивающими роликами 3.

Гусеницы делают из крупных или мелких звеньев. Крупные звенья обеспечивают более равномерное давле­ние на грунт, но не обеспечивают больших скоростей пе­ремещения машины. Гусеницы с мелкими звеньями бо­лее быстроходны. Изготовляют звенья гусениц из стали: мелкие — штамповкой, а крупные — отливкой.

Благодаря большой опорной поверхности гусеничный ход может обеспечить небольшие удельные давления на грунт 0,04...0,1 МПа. Коэффициент сцепления гусеницы с грунтом достигает 1,0 и выше, поэтому гусеничные ма­шины могут развивать тяговое усилие, значительно боль­шее, чем пневмоколесные.

В настоящее время в строительных машинах широко применяют гусеничные звенья тракторного типа, допус­кающие несколько большие скорости передвижения, чем ранее применявшиеся с гребенчатым грунтозацепом.

Недостатки гусеничного хода: малая скорость пере­мещения, недопустимость перемещения тяжелых машин по дорогам с усовершенствованным покрытием (из-за порчи последнего) и необходимость в этом случае пере­возки на специальных транспортных прицепах-тяжелово­зах (трайлерах).

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ТРУДА, ВЫПОЛНЯЕМЫЕ ПРИ РАБОТЕ И РЕМОНТЕ КРАНОВ

Техника безопасности при работе кранов. Машинисты кранов должны хорошо знать правила техники безопасности в строи­тельстве (СНиПШ-4—80) и иметь квалификационную группу не ниже II.

С помощью крана поднимают грузы, масса которых (с учетом массы съемных приспособлений) не превышает грузоподъемности крана на данном вылете. Возможность подъема различных кон­струкций, деталей и материалов машинист проверяет по графику-таблице грузоподъемности крана, вывешенной в кабине управле­ния. Машинист в начале смены знакомится с номенклатурой и массой монтируемых элементов. В процессе работы массу подни­маемых грузов контролируют с помощью указателя, установлен­ного в кабине или закрепленного на стреле. Подъем груза, масса которого неизвестна, запрещается. Груз, масса которого близка к допускаемому для данного вылета крюка, поднимают в два приема. Сначала груз поднимают на высоту 100 мм от площадки, прове­ряют устойчивость крана, действие тормозов, качество строповки и подвеса груза, затем его опускают на землю. После этого груз поднимают на заданный монтажный уровень.

Поднимать груз разрешается при условии, что он уравнове­шен, надежно зафиксирован стропами или подвешен к таре, исключающей его произвольное падение, высыпание, выливание. На кране делают ясные надписи, запрещающие находиться под грузом и стрелой.

Перемещая груз в пространстве по сложной траектории, ма­шинист следит за тем, чтобы груз был поднят выше встречаю­щихся конструкций и предметов не менее чем на 1 м. При пере­движении крана по монтажной площадке груз проносят над уло­женными конструкциями на высоте более 0,5 м.

Перемещение грузов и стрелы (включая зону возможного ее опускания в положение вылета) над рабочими не разрешается, за исключением тех случаев, когда это вызвано особыми произ­водственными условиями. Для этого необходимо письменное раз­решение руководства монтажной организации.

Машинист производит все рабочие движения крана только по сигналу бригадира монтажной бригады, стропальщика и сигна­льщика, а в особо ответственных случаях — по команде мастера или производителя работ. Машинист не имеет права принимать сигналы, явно противоречащие правилам безопасности. В случае выполнения рабочего движения по неверному сигналу машинист несет ответственность за последствия, так же как и лицо, подав­шее этот сигнал.

По сигналу «Стоп» машинист прекращает работу крана независимо от того, кто подал сигнал.

Машинист не имеет права поднимать или перемещать людей на крюке или на грузе. Он не должен разрешать посторонним лицам входить на кран. Машинисту запрещается передавать кому-либо управление краном без разрешения администрации, даже ученику-стажеру при кратковременном уходе с крана.

Машинист может покинуть рабочее место в обеденный пере; рыв и по личной надобности в других случаях уход с крана воз­можен только по указанию администрации. В случае заболевания до начала смены или внезапного ощущения недомогания в процес­се работы машинист сообщает об этом администрации и немедлен­но прекращает работу на кране.

Места работы стреловых самоходных кранов оборудуют щитами с предупредительными надписями. В ночное время эти щиты должны быть видны.

Все вращающиеся детали (зубчатые колеса, цепные переда­чи) должны иметь надежные ограждающие кожухи. Работать на кране при снятых или плохо закрепленных кожухах и других ограждениях запрещается. Ограждения внутри машинного отде­ления, стремянки для подъема в кабину управления и на крышу машинного отделения должны быть в исправном состоянии.

Наибольшие отклонения груза в обе стороны от вертикали для гусеничных кранов грузоподъемностью 25 т с башенно-стреловым оборудование составляют 0,8...! м; для 40...63 т с тем же оборудованием — 2,8...3 м.

Устойчивость кранов зависит от. скорости ветра. Работа на кране разрешается при скоростном напоре не более чем 150 Па; на высоте Юме основной стрелой напор составляет 125 Па при скорости ветра 14 м/с.

mirznanii.com

Гусеничный кран - это... Что такое Гусеничный кран?

Гу́сеничный кра́н (англ. Crawler-mounted / фр. Montee sur chenilles) — стреловой самоходный кран, снабженный для передвижения гусеницами. Относится к группе кранов стрелового типа[1].

Описание

Кран Kobelco CK2500 в одном из городов Новой Зеландии

Гусеничные краны являются полноповоротными самоходными кранами[2]. В зависимости от условий работы их оборудуют сменными стрелами различной длины и конфигурации (прямые, изогнутые, телескопические)[2].

По конструктивным особенностям гусеничные краны делятся на две группы:

  1. Стреловые самоходные краны. Индексы: «ДЭК», «СКГ», «МКГ», «МКГС», «RDK»[3]. Монтажные гусеничные краны имеют грузоподъёмность 40-160 т и более (например, краны МКГС-250 и МКТ-250). Привод отдельных механизмов этих кранов, как правило, индивидуальный[4].
  2. Краны-экскаваторы с механическим приводом, изготавливаемые на базе экскаваторных узлов[3]. Краны-экскаваторы имеют небольшую грузоподъемность (не более 50 т) и групповой привод механизмов[4].

Краны типа «СКГ» грузоподъёмностью 24, 40, 63, 100 т выпускаются с различными типами стрелового оборудования:

  1. трубчатые стрелы с короткими гуськами[5].
  2. стрелы-башни с длинными гуськами[5].

Технические характеристики

Длина стрел у гусеничных монтажных кранов при больших высотах подъёма груза достигает 60—100 м и более. Скорости движений соответствуют грузоподъёмности крана и вылету стрелы и обычно составляют: подъёма груза 5—25 м/мин, вращения от 1 до 4 об/мин, время подъёма стрелы из низшего положения в высшее от 1 мин до 3 мин. Передвижение крана (при работе) от 1 км/ч до 10 км/ч. Стреловые краны выполняют с крюковыми и грейферными захватами, а дизель-электрические — также с электромагнитом. Они имеют переменную грузоподъёмность, наибольшую при наименьшем вылете и использовании выносных опор: у гусеничных до 300 т и более[2].

Устройство гусеничных кранов

Кран Seilbagger Sennebogen 6130. Фото: Störfix

Гусеничный кран состоит из двух основных частей: поворотной и неповоротной.

Поворотная часть

Принцип устройства поворотной части аналогичен конструкции колёсных кранов[3].

Неповоротная часть

Представляет собой ходовую сварную раму, соединённую с двумя продольными балками, на которых установлены бортовые редукторы[3]. Поворот крана осуществляется притормаживанием одной из гусениц, при этом скорость второй увеличивается. При полном затормаживании одной гусеницы скорость второй увеличивается вдвое, а кран разворачивается вокруг оси[3].

Механизмы передвижения выполняются с раздельными приводами гусеничных тележек по нескольким конструктивным схемам. Механизмы подъёма имеют двухдвигательный привод с дифференциалом, что даёт четыре скорости[5].

Привод

Привод кранов малой грузоподъёмности осуществляется от дизеля с механической трансмиссией, а при грузоподъёмности более 16 т от дизель-генераторной установки[5]. Краны, имеющие силовую установку на переменном токе, могут работать от внешней сети[3]. В некоторых моделях кранов с групповым приводом механизмов в трансмиссии устанавливают турботрансформатор, что позволяет улучшить эксплуатационные характеристики крана. Однако схема с турботрансформатором достаточно сложна и не может быть осуществлена при применении только стандартных узлов и деталей. Применение индивидуального привода в этом отношении имеет большие преимущества. В гусеничных монтажных кранах применяют исключительно индивидуальный привод, и отдельные их модели отличаются главным образом, только компоновкой механизмов на поворотной платформе[4].

Применение

Гусеничные краны применяются для погрузочно-разгрузочных, строительно-монтажных работ и находят широкое применение в энергетическом строительстве как при работе на укрупнительно-сборочных площадках, так и при монтаже оборудования. Достоинством гусеничных кранов является то, что они не требуют специальной подготовки рабочей площадки в связи с малым удельным давлением на грунт, обладают достаточной маневренностью, могут поворачиваться на месте с грузом и без него. При монтаже оборудования могут выводить монтируемый блок в вертикальное положение и подавать его затем на проектную отметку[3].

Маркировка кранов

Монтаж, демонтаж

Монтаж и демонтаж осуществляют согласно Инструкции и Правилами Техники безопасности и СНИП. Этапы могут отличаться для моделей кранов.

Транспортировка

Кран в Дрездене. Фото: Asmodai

В связи с низкой собственной скоростью перемещения (менее 1 км/ч) и высоким износом лент, а также в связи с ограничением проезда по асфальтовым и бетонным дорогам механизмам на гусеничном ходу (повреждение покрытий), краны перевозят (в зависимости от расстояния) следующими способами (на примере крана RDK):

  1. По железной дороге. При перевозке по железной дороге кран должен быть разобран на отдельные укрупнённые узлы (в соответствии с нормами в РФ по габаритам) и транспортируют на платформах в разобранном виде. Кран транспортируется со снятой стрелой, укосина опускается в транспортном положении. Кабину управления также необходимо снимать. Размещение и крепление которых узлов на железнодорожных платформах и полувагонах должно производиться в соотв. с чертежами и расчётами крепления, утверждёнными в установленном порядке. При этом руководствуются «Техническими условиями погрузки и крепления грузов»[6].
  2. По автодорогам. Может производиться отдельными узлами стандартным автотранспортом, в зависимости от местных условий, характеристики транспортных средств и требований ГИБДД. При этом руководствуются «Правилами дорожного движения» и Инструкцией по монтажу к крану. Каждую транспортировку необходимо согласовывать с местными органами ГИБДД (получение разрешения, выдача машины сопровождения и т. д.)[6].
  3. Водным транспортом. Руководствуются СНиП и «Правилами техники безопасности и производственной санитарии на погрузочно-разгрузочных работах в портах и на пристанях» Министерства Речного флота России[6].

См. также

Примечания

  1. ГОСТ 27552-87, ИСО 4306-2-85 Краны стреловые самоходные. Термины и определения
  2. 1 2 3 Подъёмный кран  (рус.). Yandex_slovari - БСЭ. Архивировано из первоисточника 1 апреля 2012.
  3. 1 2 3 4 5 6 7 Паргаманик И. М. Грузоподъёмные краны стрелового типа: Справ. пособие- М.: Энергоатомиздат, 1992 — Библиотека тепломонтажника — 141с.
  4. 1 2 3 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.
  5. 1 2 3 4 Строительные краны: Справочник /В. П. Станевский, В. Г. Моисеенко, Н. П. Колесник, В. В. Кожушко; Под общ. ред. к.т. н. В. П. Станевского — К.: Будiвельник, 1984—240с
  6. 1 2 3 Инструкция (руководство) по эксплуатации к крану RDK 250 — Zemag Zeitz

Ссылки

dic.academic.ru
