Стреловой монтажный кран МКГС-100.1 (технические характеристики)



описание и технические характеристики




Стреловой монтажный кран на гусеничном
ходу МКГС-100.1 грузоподъемностью 100 т предназначен
для монтажа крупноблочного и тяжеловесного оборудования и конструкций
при строительстве и реконструкции предприятий нефтехимической,
химической, металлургической и других отраслей промышленности.

Привод всех рабочих механизмов крана электрический, на постоянном токе,
что обеспечивает глубокое регулирование скоростей (от
0 до максимальной)
 и
низкие посадочные скорости. Кран может работать как от собственного
дизель-электрического агрегата, так и от внешней сети трехфазного тока
напряжением 380 В, частотой 50 Гц (или 440 В, 60 Гц).
Дизель-электрический агрегат выполнен в виде отдельного блока и не
устанавливается на кран.

Кран состоит из ходовой части, поворотной части, лебедки, механизма
вращения, генераторной группы, дизель-электрического агрегата, монтажной
стойки, кабины, опорно-поворотного устройства, стрелового оборудования,
башенно-стрелового оборудования и крюковых обойм. Кран выполнен по
оригинальному принципу агрегатного построения, что позволяет значительно
облегчить демонтаж и транспортирование узлов по сравнению с другими
кранами тяжелого класса. Подъем башенно-стрелового оборудования
предельных размеров осуществляется собственными механизмами крана.

Специальное транспортное оборудование позволяет перевозить кран, а также
снимаемые с него узлы, при помощи седельного тягача по автомобильным
дорогам. При железнодорожной перевозке конструкция крана не требует
разборки его по опорно-поворотному устройству, а секции
башенно-стрелового оборудования при перевозке телескопически
укладываются одна в другую.


Технические
характеристики крана МКГС-100.1




















Грузоподъемность, т

100
Вылет при
наибольшей грузоподъемности, м

6,5
Длина
основной стрелы, м

22
Наибольшая
длина стрелы, м

57
Наибольшая
высота башни, м

57
Длина
вставок для удлинения стрелы, м

7; 14
Наибольшая
высота подъема груза, м

95
Длина
гуська для башни, м

26; 33; 40
Наибольшая
высота подъема груза, м

95
Груз
поднимаемый на наибольшую высоту, м

19,5
Частота
вращения поворотной платформы, об/мин

0,04 — 0,4
Скорость
наматывания каната основного подъема на барабан, м/мин

36
Скорость
передвижения, км/ч

0,5
Масса в
снаряженном состоянии (с основной стрелой), т

130
Среднее
давление на грунт без груза, кг/см2

0,953
Кратность
запасовки каната при наибольшей грузоподъемности

9
Кратность
запасовки каната при наибольшей высоте подъема груза

2

Статический коэффициент устойчивости относительно ребра
опрокидования

71,4%


Максимальный груз весом в 100 т кран
может поднимать на высоту 20,7 м при
стреле длиной 22 м без
гуська и вылете от оси вращения на 6,5 м.
На максимальную высоту 55,7 м при
стреле 57 м без
гуська и вылете крюка 9 м поднимается
груз весом 48 т.

При работе со стрелой длиной 22, 29, 36, 43 и 50 м с
жестким гуськом длиной 12 м кран
имеет преимущество в том, что груз поднимается или на основном крюке или
на вспомогательном. Максимальный груз весом в 100 т поднимается
на высоту 20,7 м при
вылете 6,5 м на
основном крюке и груз весом 25 т поднимается
на высоту 29 м при
вылете 15 м на
вспомогательном крюке, на стреле длиной 22 м.
На максимальную высоту 48,7 м при
вылете 9 м поднимается
груз весом 47 т на
основном крюке и на высоту 57,5 м при
вылете 15 м поднимается
груз весом 24 т на
вспомогательном крюке, на стреле длиной 50 м.

Башня (башенно-стреловое исполнение) 29, 43, 50, 57 м с
гуськом 26, 33, 40 м работает
с грузом на большой высоте. Поднимает груз весом 19,5 т на
высоту 95 м при
вылете 17 м на
башне 57 м с
гуськом 40 м.

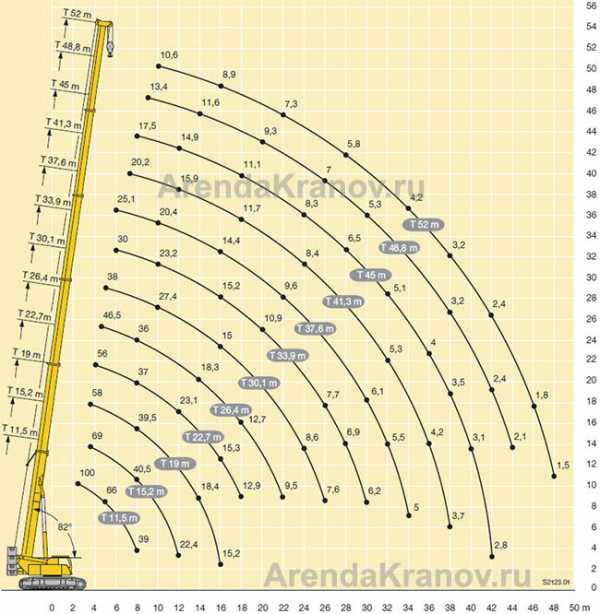

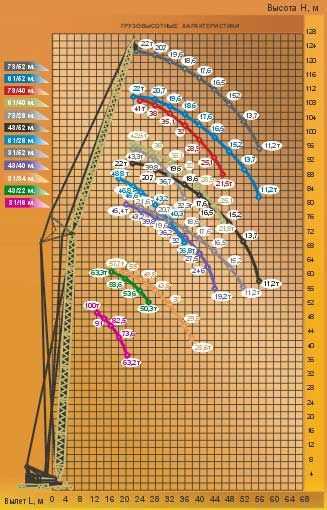

Диаграмма грузоподъемности и высоты подъема груза в зависимости
от вылета стрелы крана МКГС-100.1





























содержание   ..

50

51


52

53

54

55

56

57

58

59  60
..











zinref.ru

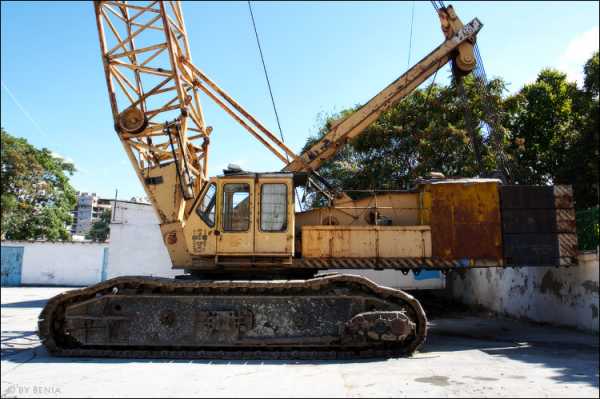

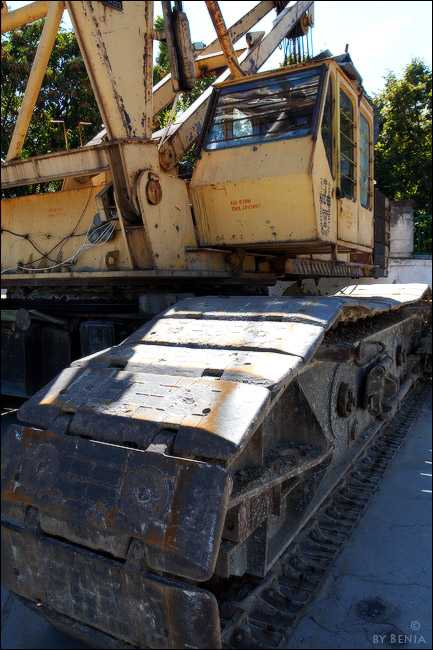

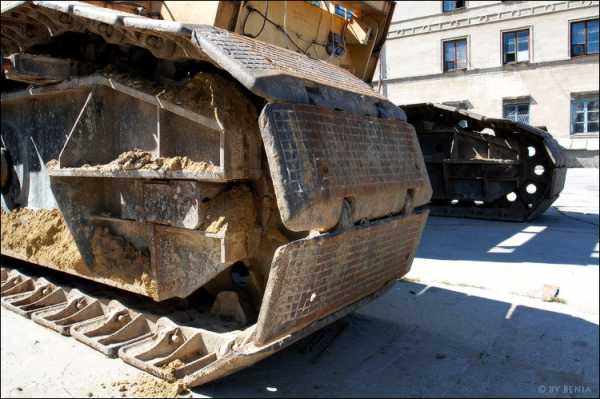

МКГС-100.1 или Не стой под стрелой (ч.1)


Вот такой слонопотам ожидает начала созидательных работ на Республиканском стадионе.

1

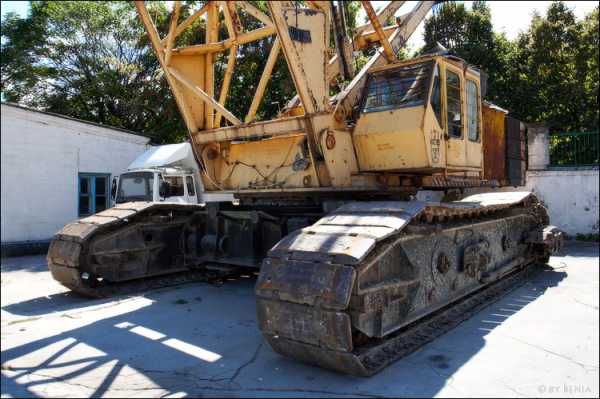

Стреловой монтажный кран на гусеничном ходу МКГС-100.1 грузоподъемностью 100 тонн.

Кран выпускается на ОАО «Ульяновский механический завод №2».

Привод всех рабочих механизмов крана электрический, на постоянном токе.
Кран может работать как от собственного дизель-электрического агрегата, так и от внешней сети трехфазного тока напряжением 380 В, частотой 50 Гц (или 440 В, 60 Гц).
Дизель-электрический агрегат выполнен в виде отдельного блока и не устанавливается на кран.

Кран выполнен по оригинальному принципу агрегатного построения, что позволяет значительно облегчить демонтаж и транспортирование узлов по сравнению с другими кранами тяжелого класса.
Подъем башенно-стрелового оборудования предельных размеров осуществляется собственными механизмами крана.
Специальное транспортное оборудование позволяет перевозить кран, а также снимаемые с него узлы, при помощи седельного тягача по автомобильным дорогам, а секции башенно-стрелового оборудования при перевозке телескопически укладываются одна в другую.

Максимальный груз весом в 100 т кран может поднимать на высоту 20,7 м при стреле длиной 22 м без гуська и вылете от оси вращения на 6,5 м.
На максимальную высоту 55,7 м при стреле 57 м без гуська и вылете крюка 9 м поднимается груз весом 48 т.

Технические характеристики крана МКГС-100.1

Грузоподъемность, т100
Вылет при наибольшей грузоподъемности, м6,5
Длина основной стрелы, м22
Наибольшая длина стрелы, м57
Наибольшая высота башни, м57
Длина вставок для удлинения стрелы, м7; 14
Наибольшая высота подъема груза, м95
Длина гуська для башни, м26; 33; 40
Наибольшая высота подъема груза, м95
Груз поднимаемый на наибольшую высоту, м19,5
Частота вращения поворотной платформы, об/мин0,04 — 0,4
Скорость наматывания каната основного подъема на барабан, м/мин36
Скорость передвижения, км/ч0,5
Масса в снаряженном состоянии (с основной стрелой), т130
Среднее давление на грунт без груза, кг/см20,953
Кратность запасовки каната при наибольшей грузоподъемности9
Кратность запасовки каната при наибольшей высоте подъема груза2
Статический коэффициент устойчивости относительно ребра опрокидования71,4%

Техническая информация заимствована с сайта www.techstory.ru

2

3

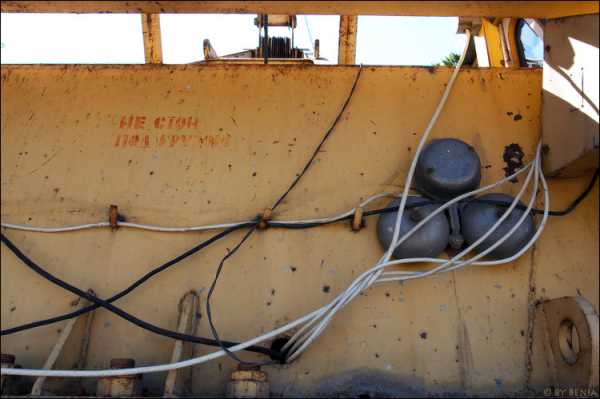

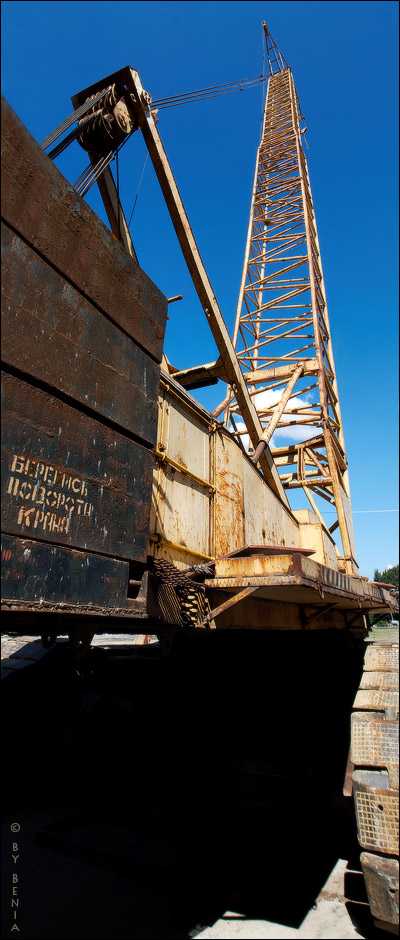

Кран, сцука, опасный — весь застрёман трафаретами «Берегись!» и «Быро съебался из-под стрелы!»

4

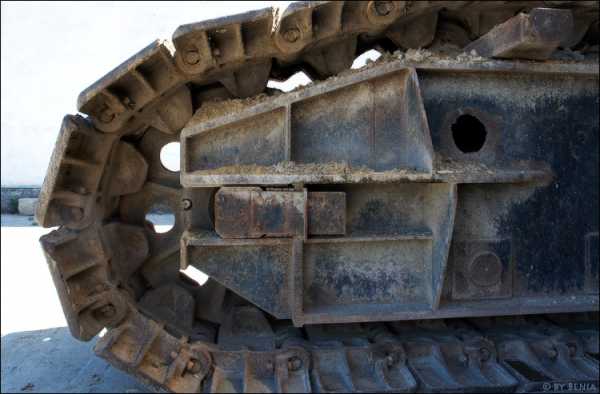

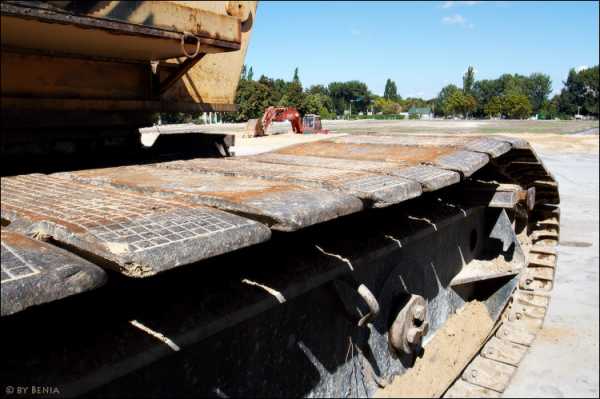

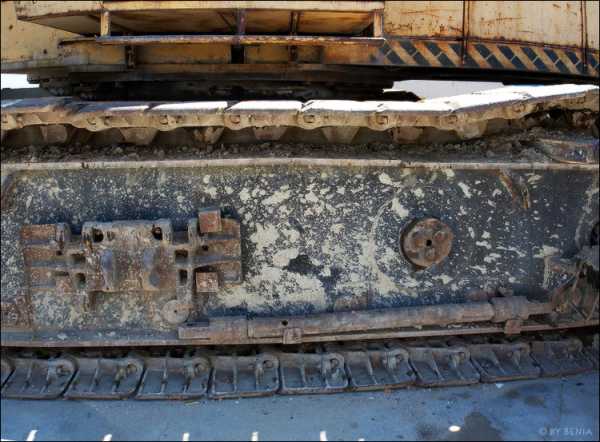

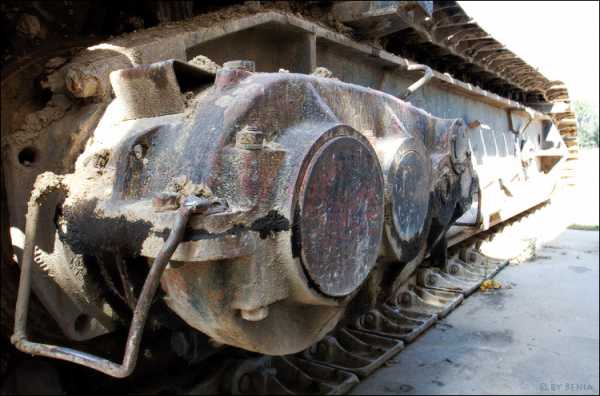

Некого было под танк загнать рядом для масштабу поставить, но авторитетно заявляю: верхняя гусеница приходится аккурат на уровне пламеннога серцца фотографа ростом чуть выше среднего.

5

6

7

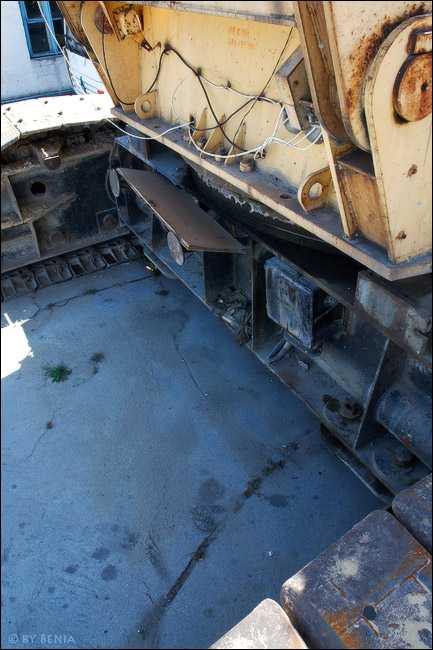

Элегантная ступенька.

8

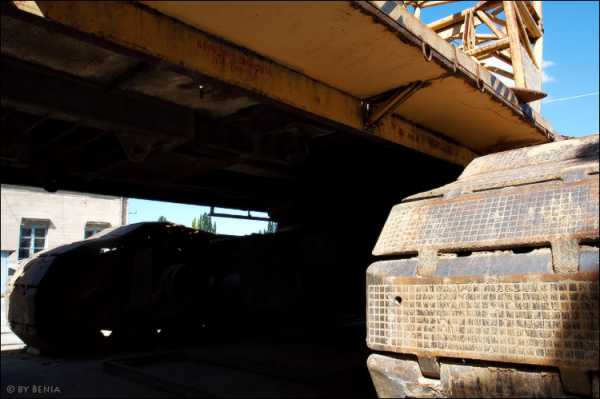

Хвостовая часть бомбардировщика крана.

9

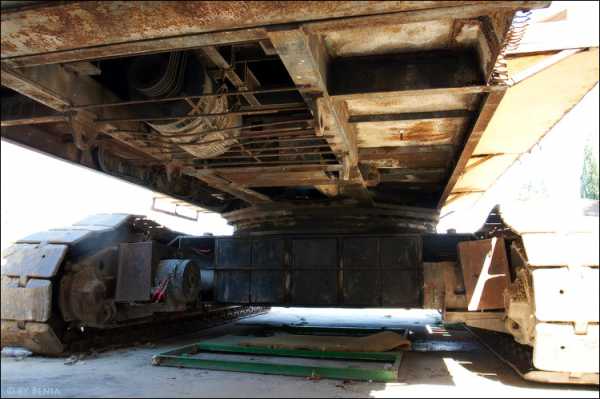

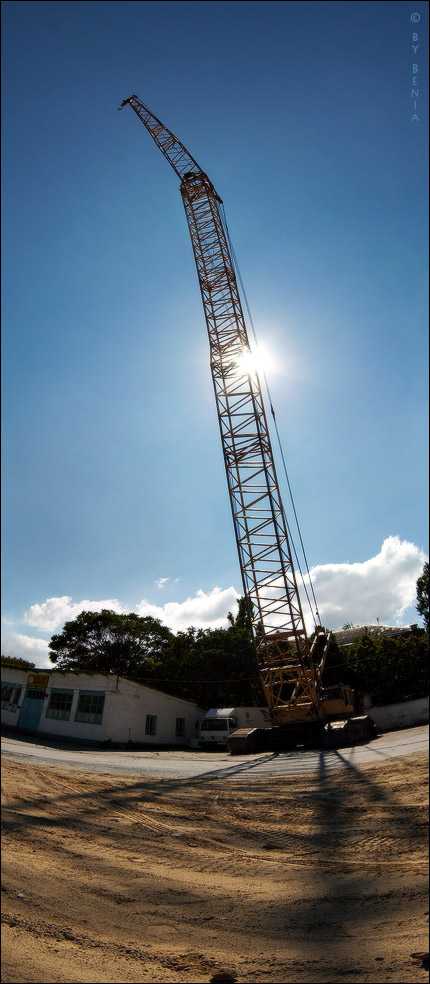

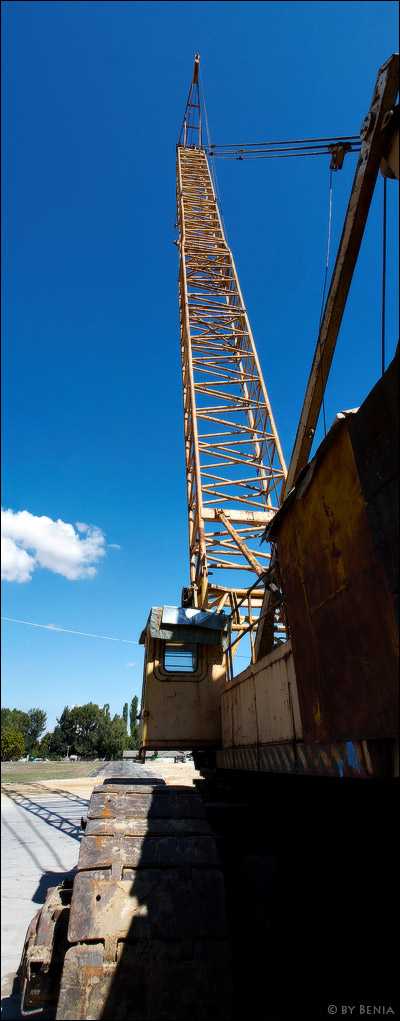

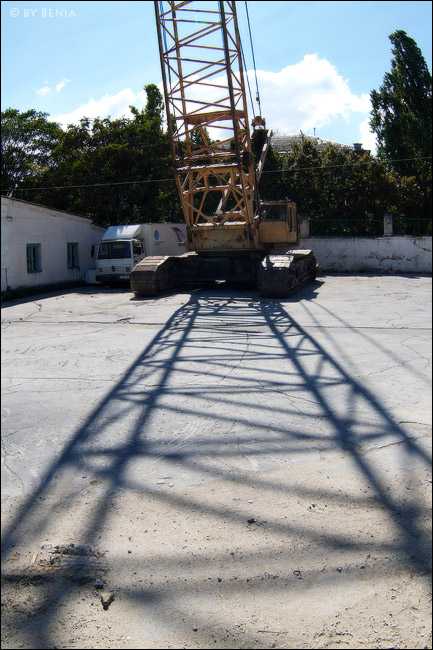

Стою под стрелой.
Тупой, потому что, трафаретом не проникся.

10

11

12

13

14

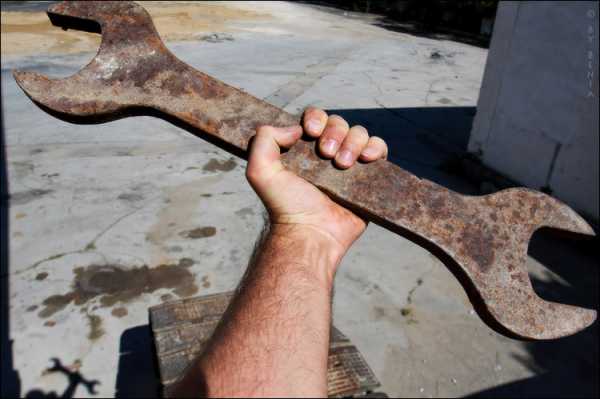

Универсальная хрень: если в школе не сломали, то и для промышленного крана сгодится.

15

Запаска, баллонный ключ.

16

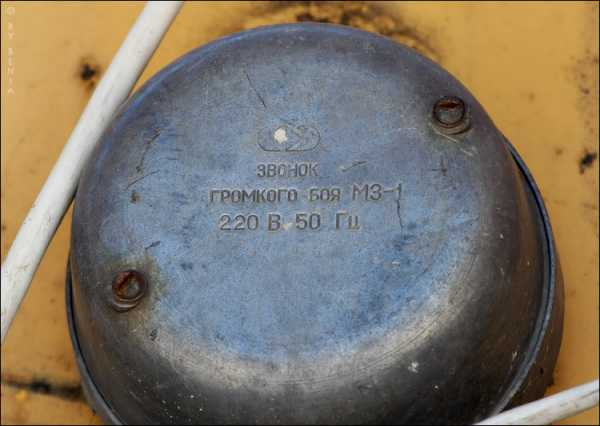

Решающий аргумент крановщика.

17

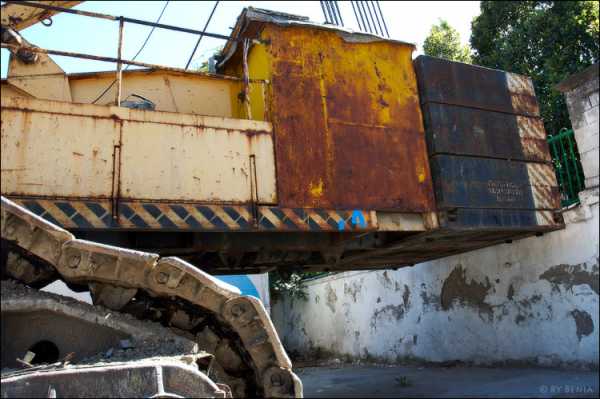

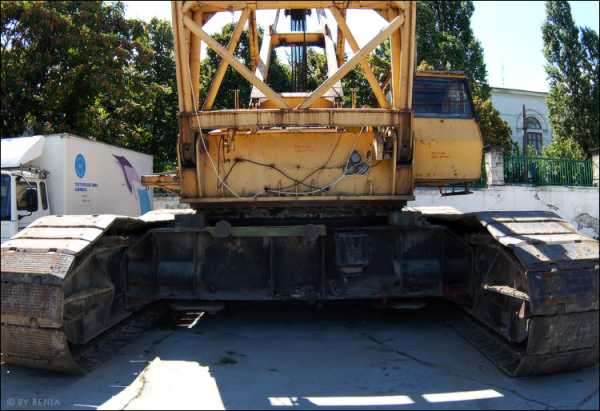

Задница.

18

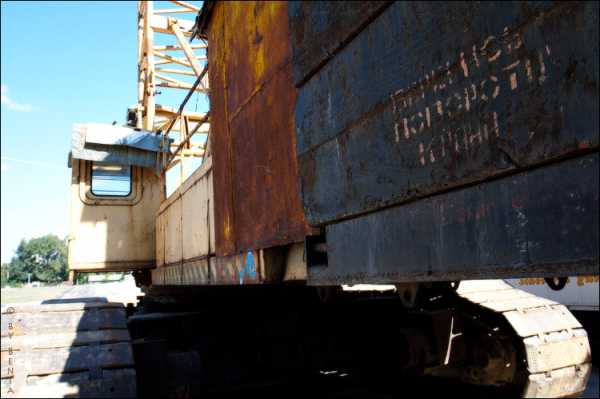

Корма.

19

20

21

…вторая часть, окончание

benia.livejournal.com

Аренда крана на гусеничном ходу МКГС-100 до 100 тонн в Санкт-Петербурге

Кран МКГС-100 — стреловой монтажный гусеничный кран, предназначенный для монтажа тяжеловесного и крупноблочного оборудования, строительных конструкций, а также реконструкции предприятий различных отраслей промышленности, включая металлургическую и нефтехимическую.

Технические характеристики крана МКГС-100

  • Максимальная грузоподъемность 100 тонн
  • Базовая длина стрелы 22 м
  • Максимальная длина стрелы 57 м
  • Ширина ходового устройства 7000 мм
  • Длина 9100 мм
  • Высота 4250 мм
  • Номинальная мощность двигателя 100 кВт

Конструкция крана МКГС-100 включает в себя ходовую и поворотную части, стреловое и башенно-стреловое оборудование, лебедку, крюковые обоймы, дизель-электрический агрегат, механизм вращения, монтажную стойку, генераторную группу и кабину опорно-поворотного
устройства.

Все рабочие механизмы крана питаются от электрического привода на постоянном токе. Это обеспечивает низкие посадочные скорости и помогает им регулировать скорость от нулевой до максимальной.

Отдел главного механика

(аренда грузоподъемной техники)

+7-921-933-47-79

Транспортировка крана требует наличия специального транспортного оборудования. При перевозке по автомобильным дорогам с использованием седельного тягача, конструкцию крана разбирают на узлы, а при железнодорожных перевозках секции башенно-стрелового оборудования укладываются друг на друга без разборки крана по опорно-поворотному устройству. Оригинальный принцип агрегатного построения дает МКГС-100 преимущество перед другими кранами тяжелого класса, связанных с демонтажем и транспортировкой оборудования предельных размеров.

Цены на аренду гусеничных кранов

Преимущества гусеничного крана МКГС-100

  • Грузоподъемность. Максимальная грузоподъемность крана МКГС-100 при стреле длиной 22 м равна 100 т, при этом вылет стрелы равен 6 м, а высота подъема 20,7 м.
  • Габариты. Ширина ходового устройства крана составляет 7000 мм с учетом ширины гусеничной ленты 1250 мм, длина — 9100 мм, а высота — 4250. Дорожный просвет составляет 550 мм. Рабочая масса крана равна 131,5 тоннам, включая массу контргруза, весом 21,8т и массу ходового и опорно-поворотного устройств массой 57,9 т. Скорость передвижения крана при средней нагрузке на грунт, равной 0,95 кгс/см¬2 составляет 0,5 км/час. Кран МКГС-100 способен преодолевать уклон пути не превышающий 15 град.
  • Стреловое оборудование. Длина основной стрелы равна 22 м, однако за счет вставок 7 и 14 метров, она может увеличиться до 57 м. При этом наибольшая высота груза составит 95 м. Стрелы длиной 22, 29, 36, 43 и 50 метров, оснащенные 12-метровым жестким гуськом могут поднимать груз как на основном, так и на вспомогательном крюке. Подъем на максимальную высоту 95 м осуществляется с помощью башенно-стрелового оборудования длиной 57 м и гуськом 40 м при вылете стрелы 17 м. Вес груза в таком случае составляет 19,5 т.
  • Электрооборудование. На кран МКГС-100 установлен двигатель марки ЯМЗ-236
    мощностью 180 л.с. и числом оборотов, равным 1450 об/мин и 100-киловаттный генератор. Кран также приспособлен к получению энергии от внешней сети. Для этого необходим трехфазный ток напряжением 380В с частотой 50 Гц либо напряжением 440В частотой 60 Гц.

Обратите внимание также на недорогую аренду крана Hitachi.

ssk26.ru

Аренда гусеничного крана МКГС 100 тонн

Характеристики при башенно-стреловом исполнении

Высота башни,H



Длина стрелы,l

Вылет, R

Высота подъема,h

грузоподъемность, тн
292613÷2853÷3831÷10,5
433315÷3373÷5625÷7,7
504017÷4089÷6619,5÷4,2

Характеристики при стреловом исполнении

Длина стрелы, LВылет, RВысота подъема, HГрузоподъемность, тн
226÷1823÷16100÷13,5
369÷2437÷2947,2÷5,5
509÷2851÷4446,6÷2,5

Технические характеристики

ХарактеристикиЗначение
Грузоподъемность, т100
Вылет при наибольшей грузоподъемности, м6,5
Длина основной стрелы, м22
Наибольшая длина стрелы, м57
Наибольшая высота башни, м57
Длина вставок для удлинения, м7;14
Длина гуська для стрелы, м12
Длина гуська для башни, м26; 33; 40
Наибольшая высота подъема груза, м95
Груз поднимаемый на наибольшую высоту, м19,5
Частота вращения поворотной платформы, об/мин0,04-0,4
Скорость наматывания каната основного подъема на барабан, м/мин36
Скорость передвижения, км/ч0,5
Масса в полностью снаряженном состоянии, с основной стрелой, т130
Среднее давление на грунт без груза, кг/см20,953
Кратность запасовки каната при наибольшей грузоподъемности9
Кратность запасовки каната при наибольшей высоте подъема груза2
Статический коэффициент устойчивости относительно ребра опрокидывания71,40%

Гусеничный кран МКГС-100 — это монтажный кран на гусеничном ходу.

Кран используется в монтаже крупноблочного и тяжеловесного оборудования, металлических и других конструкций при строительстве заводов и электростанций.

МКГС-100 имеет электрический привод всех рабочих механизмов и это обеспечивает гибкое регулирование скоростей. Кран может работать от собственной дизель-станции, а также от внешней сети напряжением 380 В. Дизель-электрический агрегат МКГС-100 выполнен в отдельном модуле и не монтируется на кран.

vmm.ru

Гусеничный кран МКГ-100 (технические характеристики)


Кран МКГ-100
грузоподъемностью 100 т с индивидуальным электроприводом
смонтирован на ходовом устройстве, с многокатковыми гусеничными
тележками с шестью поддерживающими роликами. Опорно-поворотное
устройство шариковое двухрядное.

Основным рабочим оборудованием является стрела с гуськом. В
комплект сменного рабочего оборудования входят стреловое
оборудование с удлиненными стрелами и гуськом и
башенно-стреловое оборудование. Электродвигатели механизмов
питаются переменным током напряжением 380 В и частотой 50 Гц от
дизель-электрической установки или от внешней сети.
Дизель-электрическая установка состоит из дизеля ЯМЗ-236 и
генератора СГД-100-4 мощностью 100 кВт.

Главная лебедка так же, как и у кранов МКГ-16, МКГ-25 и МКП-25,
двухскоростная с дифференциалом, но малый двигатель вращает
барабан не через цилиндрический одноступенчатый редуктор, а
через двухступенчатый цилиндрическо-конический редуктор.
Вспомогательная лебедка унифицирована с грузовой. В
кинематической схеме крана два одинаковых механизма поворота,
установленных в передней части платформы под пятой стрелы.

Движение гусеничным тележкам передается от одного двигателя
через планетарные редукторы, карданные валы и бортовые
редукторы. Входные валы бортовых редукторов связаны между собой
карданными валами.

Управление механизмами электрическое. Принципиальная
электросхема привода механизмов унифицирована с электросхемами
кранов серии МКГ.

Кран оборудован ограничителями грузоподъемности, предельного
груза, высоты подъема крюковых подвесок, углов наклона стрелы и
стрелы башенно-стрелового оборудования, а также указателями
вылетов стрелового и башенно-стрелового оборудования.



Технические характеристики крана МКГ-100










































Грузоподъемность, т

100,0 — 9,5

(20,0 — 8,0)*
Вылет (наименьший —
наибольший), м
4,5 —
22,2

(5,7 — 23,3)
Наибольшая высота
подъема, м
20,0
— 7,0

(21,0 — 7,0)
Стреловое
оборудование:


..основное

Г**

..сменное
(тип Х количество модификаций)

Г Х 2, Б Х 6**

Длина стрелы, м

21,0

Скорость подъема (опускания), м/мин:


..наибольшая

3,0

(15,0)

..наименьшая

0,5

(2,5)
Частота поворота, об/мин0,5
Скорость
передвижения, км/час
0,5
Грузоподъемность при
передвижении, т

Дорожный просвет, мм
550
Габаритные размеры
ходового устройства, мм:

..длина9100
..ширина7000
..ширина
трака
1250
Преодолеваемый уклон
пути, град.
15

Двигатель:

..модель
ЯМЗ-236
..наибольшая
мощность, л.с.
180
..число
оборотов в минуту
1450
Тип привода
Электрический
Мощность генератора, кВт100
Мощность двигателей, кВт:
..грузовой
лебедки
40 +
11
..вспомогательной
лебедки
40 +
11
..стреловой
лебедки
16
..механизма
поворота
2 Х 5
..механизма
хода
60
Габаритные размеры в
транспортном положении, мм:

..длина
..ширина7650
..высота4250
Рабочая масса, т131,5
В том числе:
..масса
ходового устройства вместе с опорно-поворотным
устройством
57,9
..масса
противовеса
21,8
Среднее давление на
грунт, кгс/см2
0,67


* —
в скобках — для вспомогательной крюковой обоймы.
** — Г
с невыдвижной удлиненной стрелой с гуськом, Б —
башенно-стреловое оборудование.



Техническая характеристика крана МКГ-100 при работе со сменным
стреловым

и башенно-стреловым оборудованием












Удлиненные стрелы 31 и 41 м с
гуськом 4,5 м

Башенно-стреловое оборудование со стрелой 16 м и
высотой башни от 31 до 51 м
То
же, со стрелой 30 м
Грузоподъемность, т, при
вылете

..наименьшем20,040,040,0
..наибольшем6,0 —
4,0
28,8
— 27,0
12,2
— 10,3
Вылет, м:
..наименьший6,1 —
6,6
8,0 —
8,4
10,2
— 10,6
..наибольшем29,1
и 32,0
17,9
— 18,1
31,3
— 31,7
Высота подъема
крюка, м,
при вылете

..наименьшем32,0
— 41,0
45,0
— 65,0
60,0
— 80,0
..наибольшем17,0
— 29,0
32,0
— 52,0
42,0
— 55,5

zinref.ru

Аренда крана МКГС 100 | ТЛК «Вектра»


Транспортно — логистическая компания «Вектра», предоставляет Вам возможность взять в аренду кран МКГС 100 в любом регионе России, а так же осуществит доставку крана МКГС 100 в нужное Вам место. Доставка осуществляется с любого региона, в нужное Вам месторасположение. Более подробно про аренду и перебазировку спецтехники, Вы можете ознакомиться, на соответствующих страницах.

Стреловой монтажный кран МКГС-100

Описание и технические характеристики

Стреловой монтажный кран на гусеничном ходу МКГС-100 грузоподъемностью 100 т предназначен для монтажа крупноблочного и тяжеловесного оборудования и конструкций при строительстве и реконструкции предприятий нефтехимической, химической, металлургической и других отраслей промышленности.
Привод всех рабочих механизмов крана электрический, на постоянном токе, что обеспечивает глубокое регулирование скоростей (от 0 до максимальной) и низкие посадочные скорости. Кран может работать как от собственного дизель-электрического агрегата, так и от внешней сети трехфазного тока напряжением 380 В, частотой 50 Гц (или 440 В, 60 Гц). Дизель-электрический агрегат выполнен в виде отдельного блока и не устанавливается на кран.
Кран состоит из ходовой части, поворотной части, лебедки, механизма вращения, генераторной группы, дизель-электрического агрегата, монтажной стойки, кабины, опорно-поворотного устройства, стрелового оборудования, башенно-стрелового оборудования и крюковых обойм. Кран выполнен по оригинальному принципу агрегатного построения, что позволяет значительно облегчить демонтаж и транспортирование узлов по сравнению с другими кранами тяжелого класса. Подъем башенно-стрелового оборудования предельных размеров осуществляется собственными механизмами крана.
Специальное транспортное оборудование позволяет перевозить кран, а также снимаемые с него узлы, при помощи седельного тягача по автомобильным дорогам. При железнодорожной перевозке конструкция крана не требует разборки его по опорно-поворотному устройству, а секции башенно-стрелового оборудования при перевозке телескопически укладываются одна в другую.

Технические характеристики крана МКГС100

Грузоподъемность, т100
Вылет при наибольшей грузоподъемности, м6,5
Длина основной стрелы, м22
Наибольшая длина стрелы, м57
Наибольшая высота башни, м57
Длина вставок для удлинения стрелы, м7; 14
Наибольшая высота подъема груза, м95
Длина гуська для башни, м26; 33; 40
Наибольшая высота подъема груза, м95
Груз поднимаемый на наибольшую высоту, м19,5
Частота вращения поворотной платформы, об/мин0,04 — 0,4
Скорость наматывания каната основного подъема на барабан, м/мин36
Скорость передвижения, км/ч0,5
Масса в снаряженном состоянии (с основной стрелой), т130
Среднее давление на грунт без груза, кг/см20,953
Кратность запасовки каната при наибольшей грузоподъемности9
Кратность запасовки каната при наибольшей высоте подъема груза2
Статический коэффициент устойчивости относительно ребра опрокидования71,4%

Максимальный груз весом в 100 т кран может поднимать на высоту 20,7 м при стреле длиной 22 м без гуська и вылете от оси вращения на 6,5 м. На максимальную высоту 55,7 м при стреле 57 м без гуська и вылете крюка 9 м поднимается груз весом 48 т.
При работе со стрелой длиной 22, 29, 36, 43 и 50 м с жестким гуськом длиной 12 м кран имеет преимущество в том, что груз поднимается или на основном крюке или на вспомогательном. Максимальный груз весом в 100 т поднимается на высоту 20,7 м при вылете 6,5 м на основном крюке и груз весом 25 т поднимается на высоту 29 м при вылете 15 м на вспомогательном крюке, на стреле длиной 22 м. На максимальную высоту 48,7 м при вылете 9 м поднимается груз весом 47 т на основном крюке и на высоту 57,5 м при вылете 15 м поднимается груз весом 24 т на вспомогательном крюке, на стреле длиной 50 м.
Башня (башенно-стреловое исполнение) 29, 43, 50, 57 м с гуськом 26, 33, 40 м работает с грузом на большой высоте. Поднимает груз весом 19,5 т на высоту 95 м при вылете 17 м на башне 57 м с гуськом 40 м.

Диаграмма грузоподъемности и высоты подъема груза в зависимости от вылета стрелы крана МКГС-100
Нажмите для увеличения

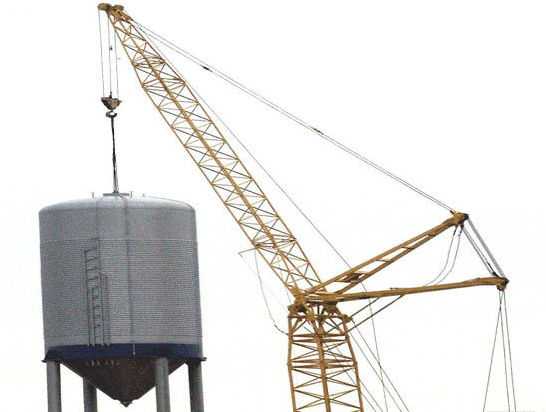

Башенно-стреловое оборудование крана МКГС-100. Фотография из архива автора сайта.Монтаж крана МКГС-100 в башенно-стреловым исполнении. Фото: Николай, г.Магнитогорск.
Нажмите для увеличенияНажмите для увеличения

Обратная связь

tcvektra.ru

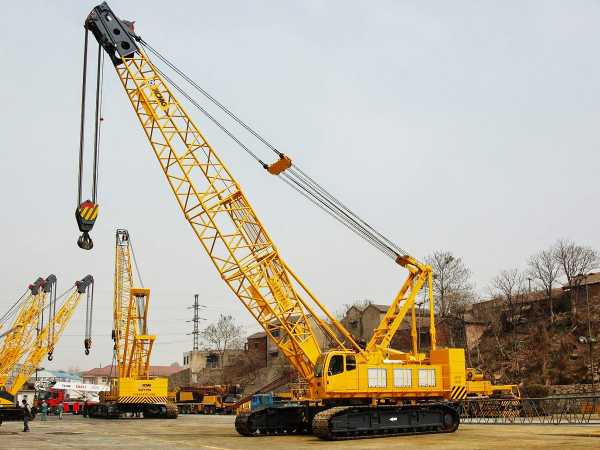

Аренда гусеничного крана 100 тонн





Максимальная грузоподъемность, тоннМаксимальный вылет стрелы, мЦена за минимальное время работы
Макси маль ная грузо подъем ность , тоннМакси мальный вылет стрелы, мЦена за мини мальное время работы
10052 + 19договорнвя

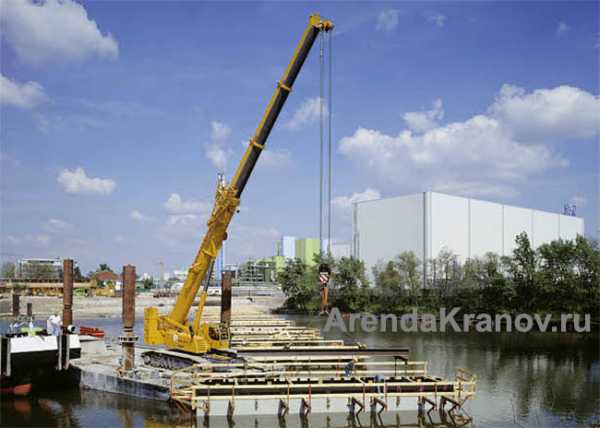

Схема грузовысотных характеристик Liebherr LTR 1100

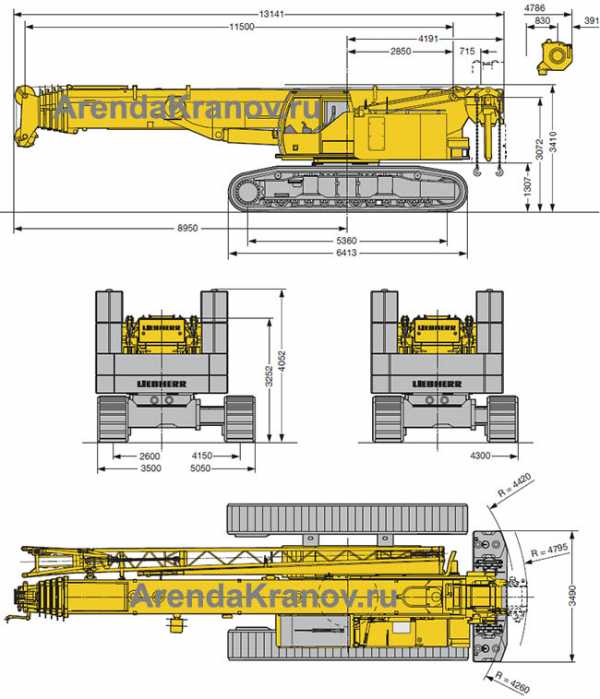

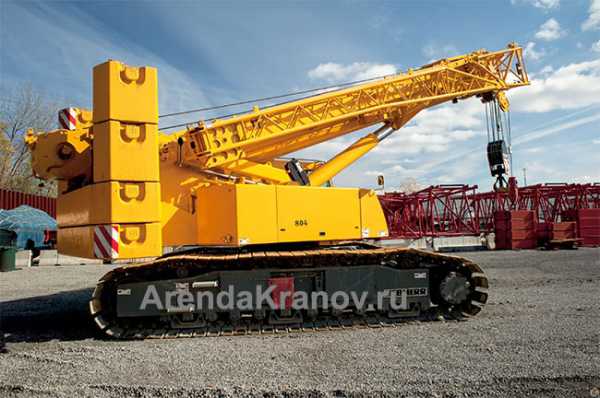

Габаритные размеры гусеничного крана Liebherr LTR 1100


Технические данные гусеничного крана Liebherr LTR 1100

  • Макс. грузоподъемность

    100 т при 2,5 м

  • Макс. грузовой момент

    342 тм

  • Основная стрела, легкая/тяжелая

    11,5 м — 52 м

  • Решетчатый удлинитель стрелы

    10,8 м — 19 м

  • Деррик-стрела


  • Поворотная платформа

    32 т

  • Центральный балласт

    15 т

  • Деррик-балласт


  • Мощность двигателя

    129 кВт

  • Скорость передвижения

    0 — 2,8 км/ч

  • Общий вес противовеса


Полное техническое описание

Технические характеристики


Заказать гусеничный кран 100т


Заказ гусеничного крана

www.arendakranov.ru
