Он выдерживает ветровую нагрузку от I до IV степени и температурный диапазон от -40 до +40 0C.

Остальные качественные и количественные технические характеристики КБ-403 представлены в таблице:

Модификации

На данный момент существует несколько модификаций базовой модели башенного крана КБ-403, это:

• Кран КБ-403А, который отличается подъемом до 16-ого этажа, более удобным и легким управлением из конструктивно улучшенной кабины, повышенными скоростями подъема и движения погрузочной тележки, а также большей устойчивостью при повышенном грузовом моменте.
• КБ-403Б, предназначенный для подъема грузов на постройках до 17-ти этажей. Имеет больший вылет стрелы и выполняется в 4-х вариантах с разным грузовым моментом (от 120-ти до 132-х), общей высотой, вылетом стрелы и т.п. Отличается надежностью конструкции и простотой обслуживания.
• КБ-403Б.4 используется в подъеме грузов до 35,4 м. Имеет увеличенный вылет стрелы и грузовой момент.

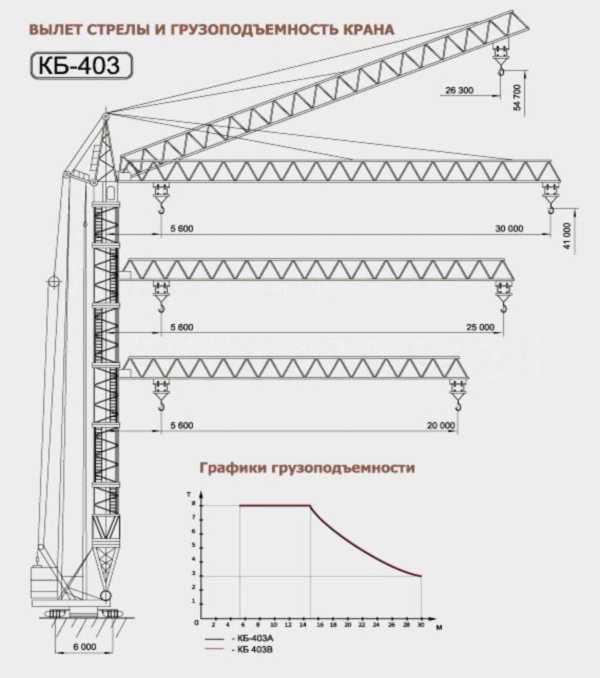

Сравнительные характеристики моделей:

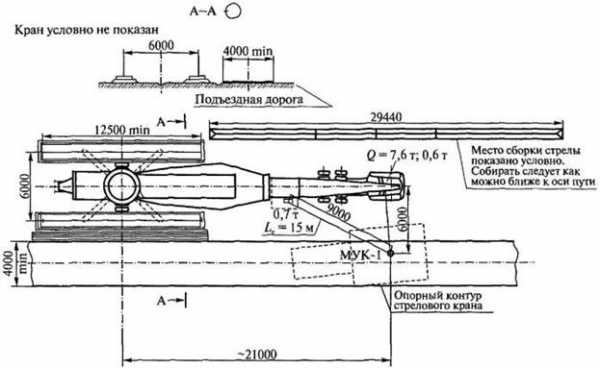

На видео процесс установки башенного крана КБ-403:

allspectech.com

Башенный кран КБ-408 – устройство и технические характеристики

Башенный кран КБ-408 – это специальная техника на рельсовом ходу, которая используется для механизации строительных работ, на высоте до 72,7 метров и с грузами до 10 тонн.

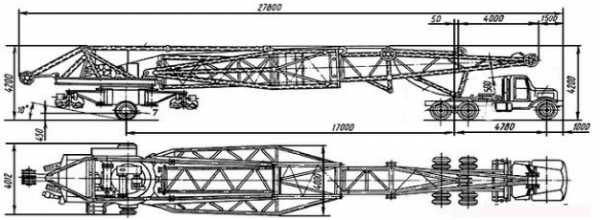

Кран башенный КБ-408 является строительным передвижным полноповоротным краном на рельсовом ходу с поворотной башней и балочной стрелой с грузовой тележкой, обеспечивающей вертикальную и горизонтальную транспортировку строительных деталей и материалов. Кран перевозится с объекта на объект в разобранном виде. Монтаж осуществляется собственными механизмами и с помощью автомобильного крана.

Кран КБ408 относится к 4-ой размерной группе башенных кранов и имеет одинаковые основные узлы с кранами этой группы.

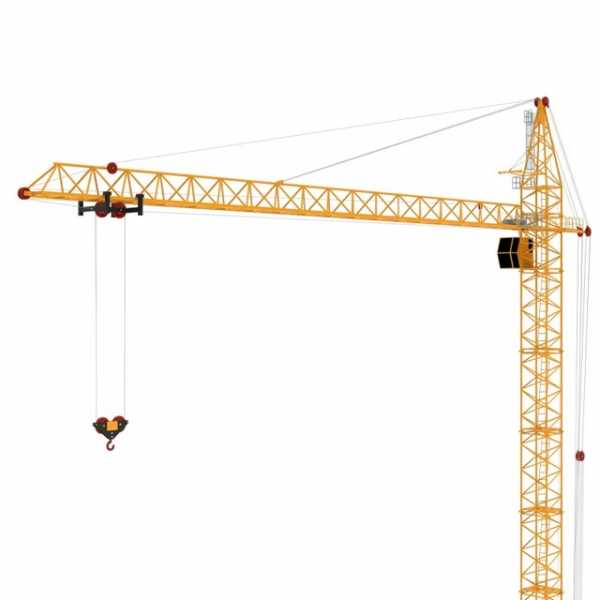

Конструкция стрелы секционная. Конструкция стрелы крана сделана из металлических труб в виде решетчатой конструкции, модули стрелы соединяются между собой с помощью фланцевых соединений. Кран КБ 408 можно монтировать с наклонной стрелой. Вылет изменяется путем перемещения каретки.

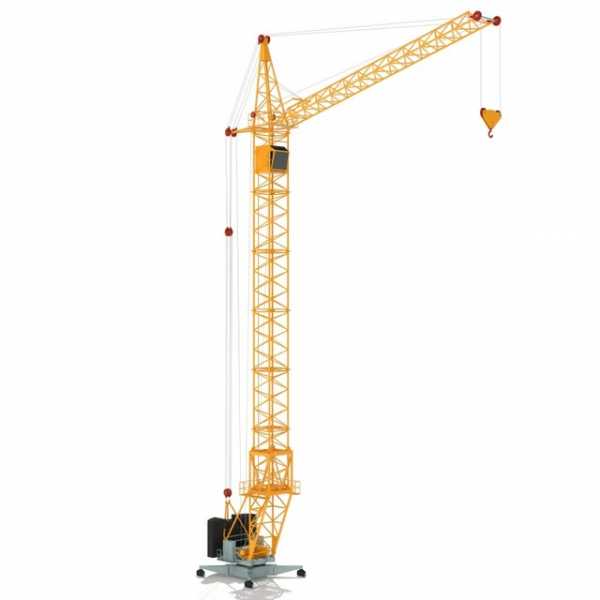

Башня крана имеет модульную конструкцию. Количество модулей башни на кранах КБ-408 варьируется от 2 до 5 штук. (в зависимости от исполнения крана).

Устройство башенного крана КБ-408

Поворотная платформа и поворотный механизм

Платформа КБ-408 идентична по конструкции КБ-160. Изменена конструкция поворотного механизма — он выглядит как роликовый круг (в один ряд) диаметром 2500 мм. Кроме этого на кране появились лебедки, блоки и электрооборудование для грузовой тележки.

Ходовая рама с поворотными флюгерами

Ходовая рама с поворотными флюгерами, портал. Аналогична серии КБ-401 и КБ-402.

Портал

Конструкция портала и рамы крана КБ-408 идентична конструкции кранов КБ-160.

Секции башни

Инвентарные секции. Количество на кранах от 2 до 5 (6) шт. (в зависимости от исполнения крана).

Башня

По конструкции башня унифицирована с некоторыми узлами крана КБ-160, за исключением конструкции и оснащения оголовка башни. Отличается длиной канатов полиспаста и максимально возможным количеством установленных инвентарных секций, а также изменена конструкция головной секции башни — теперь она стала разборной.

Кабина управления

На данном кране устанавливается унифицированная кабина для высоких кранов (установка на высоте свыше 20 м). На базовой, модели-первенце установлена унифицированная кабина для низких кранов (установка на высоте до 20 м). Способы крепления аналогичны КБ-160, а также других сериях кранов из типа КБ. Отличается от кабины базовой модели более совершенной конструкцией, приспособленной для удобного обзора на большей высоте крана, а также отличается внутренним наполнением и оснащением — улучшенным утеплением и обогревательными панелями. Дополнительно может оснащаться кондиционером.

Балочная стрела крана

Конструкция основной стрелы секционная. Сделана из металлических труб в виде решетчатой конструкции, секции соединяются между собой с помощью фланцевых соединений. По стреле перемещается грузовая тележка с крюковой обоймой. Вылет меняется путем наклона стрелы, а также путем перемещения грузовой тележки.

Крюковая обойма

Крюковая обойма представляет собой двухосную подвеску: две щеки, две оси, на которых на шарикоподшипниках установлены блоки, траверсы и крюк. Дополнительно присутствуют металлические внешние защитные кожухи для блоков крюковой обоймы.

Технические характеристики башенного крана КБ-408

Видео обзор башенного крана КБ-408

tpscom.ru

Башенный кран КБ-405 – устройство и технические характеристики

Башенный кран КБ-405 – это специальная техника, разработанная для механизации строительных работ на объектах различной этажности, максимальным весом до 10 тонн.

Передвижной (на рельсовом ходу) полноповоротный (с поворотной башней) кран оснащен унифицированными механизмами, монтируется и демонтируется при помощи собственных механизмов и автокрана грузоподъемностью 8 тонн, перевозится в собранном виде на подкатных тележках.

Предназначен для работы в климатическом исполнении «У» категории I по ГОСТ 15150-69 при температуре окружающего воздуха от -40 до +40°С. Группа классификации (режима) в соответствии с ИСО 4301/1 — А4.

Кран КБ-405 выпускается в 4 исполнениях: КБ-405.1А, КБ-405.1А-01, КБ-405.1А-02,КБ-405.2А.

Устройство башенного крана КБ-405

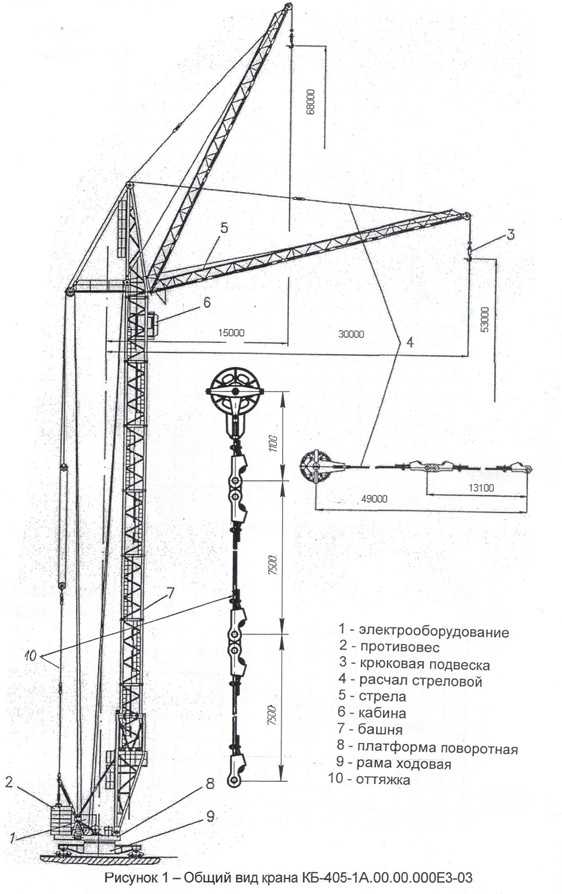

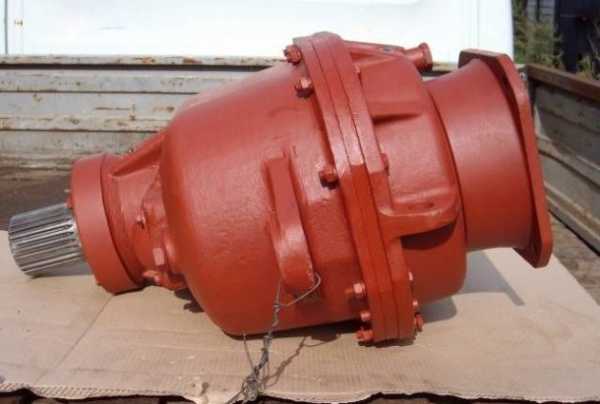

В конструкции модели предусмотрены две ведущие ходовые тележки и две ведомые. Эти устройства характеризуются приводом на одно из колес с редуктором и электродвигателем, который расположен сбоку от рамы.

Кроме этого, имеются четыре флюгера. Это важные и необходимые элементы строения, характеризующиеся подвижным состоянием.

Флюгер выглядит как коробчатая балка с варьирующимся по высоте сечением. Он служит для соединения ходовых тележек с кольцевой рамой.

Лист, находящийся сверху, повернут к оси движения. Он собран из элементов – рабочей и транспортной проушин. Эти детали необходимы для надежной фиксации узла к кольцевой раме.

В месте опоры трапециевидные флюгеры изменяют высоту. Обычно в конструкции крана используются несколько подобных устройств, располагающихся симметрично относительно друг друга.

Кольца для опоры надежно фиксируются с помощью сварки.

К главным рабочим механизмам относятся системы:

• для подъема объектов;
• вывода кабины оператора;
• варьирования расстояния от оси крана до оси груза по горизонтали;
• кручения поворотной базы;
• передвижения объекта.

Ходовая часть

Ходовая рама представлена листовой системой. Она неподвижна и оснащена четырьмя проушинами, размещающимися по диагоналям. Сюда надежно закрепляются флюгеры, имеющие съемную специфику.

С одной из сторон посредством втулок монтируются шкворни ходовых тележек. Поскольку они не зафиксированы, то возможно их перемещение в вертикальной плоскости.

Если необходимо застопорить этот элемент конструкции, то в предусмотренное отверстие вставляется специальный «палец».

Специфика использования флюгеров заключается в их расположении под углом 45 градусов по диагонали друг от друга и их креплении на жесткие трубчатые конструкции. В транспортном режиме эти детали строения сводятся и фиксируются либо разбираются и доставляются отдельно.

Кольцевая рама снабжена рубильником. Здесь закреплена опорно-поворотная система КБ-405 для соединения ходовой части с подвижной. На ней имеются кольца сверху и снизу, закаленные шарики в два ряда и венец зубчатого типа.

Последний характеризуется зацеплением с внутренней стороны. Здесь находится бегунковая шестерня устройства разворота.

Поворотная база выглядит как конструкция четырехугольного сечения. К ней методом сварки фиксируются балки: две сбоку и одна сзади. В конструкции имеются шпренгельные фермы. Они укреплены на боковых брусах.

Фермы сделаны из полых труб, которые фиксируются перпендикулярными связями. Их основное предназначение – укрепление портала башни. В процессе ее работы фермы принимают на себя основную нагрузку.

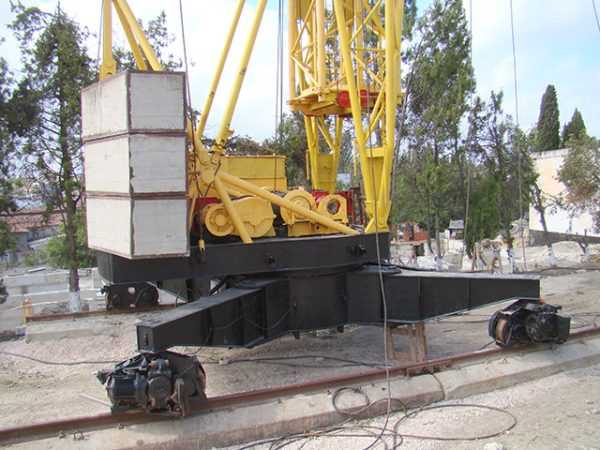

Электрическое оборудование размещается во фронтальной области платформы. Для этого здесь предусмотрены специальные шкафы. Портал крепится тут же на паре кронштейнов.

Позади поворотной базы во время сборки крана монтируются балластные плиты из железобетона. Их количество может достигать десяти штук.

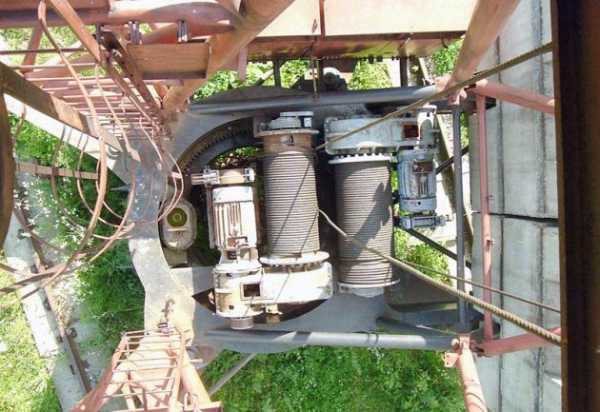

Надежное крепление плитам обеспечивает система тяг, гаек и накладок. Также на платформе помещаются механизмы вращения и две лебедки. Одна из них обслуживает стрелу, другая – непосредственно грузы.

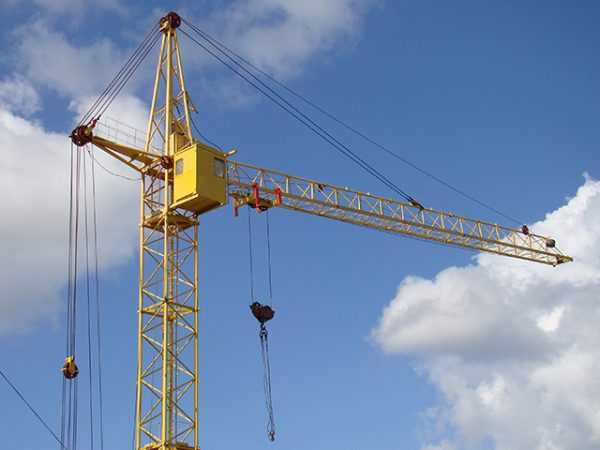

Башня

Четырехгранная башня крана имеет решетчатое строение. Она изготовлена в форме фермы. Ее устройство:

• срединные и верхние секции;
• элементы строения, призванные удержать конструкцию от смещения внутрь;
• портал;
• оголовки.

Башня изготавливается из трубных элементов, объединенных специфическими диагональными и перпендикулярными раскосами. Собирается этот узел методом наращивания снизу. Инвентарные секции монтируются к верху последовательно.

Составные части башни выглядят как решетчатые элементы, сделанные способом сварки из труб цельнотянутого вида.

Секции оформлены ступенями и ограждениями для безопасности использования. Они все имеют схожие габариты вне зависимости от расположения в составе КБ-405. При этом верхняя секция выделяется формой, так как имеет проемы для перемещения кабины оператора, укрепленной на механизмах передвижения и навешанной на четырех талрепах.

Механизм выдвижения представляет собой передвигающуюся по роликам раму с ручным приводом. Вытягивание кабины производится с использованием каната и барабана, вмонтированного в проеме посредством кронштейнов.

В конструкции башни предусмотрены оголовок и элемент строения, призванный удержать ее от смещения внутрь (распорка).

Наряду с кабиной оператора они имеют функциональное значение для всего устройства.

Решетчатая конструкция из металла по типу фермы называется оголовком. Он собран из трубчатых частей с применением сварки. Наверху этой конструкции предусмотрены блоки и чашечный анемометр.

Чтобы обеспечить к ним доступ с целью профилактики и ремонта, производитель предусмотрел демонтируемые лестницы и площадки по задней части оголовка.

Снизу сделаны проушины для навешивания оборудования. Позади оголовка имеется распорка с оттяжкой и подвеской. Они надежно закреплены для безопасности использования устройства.

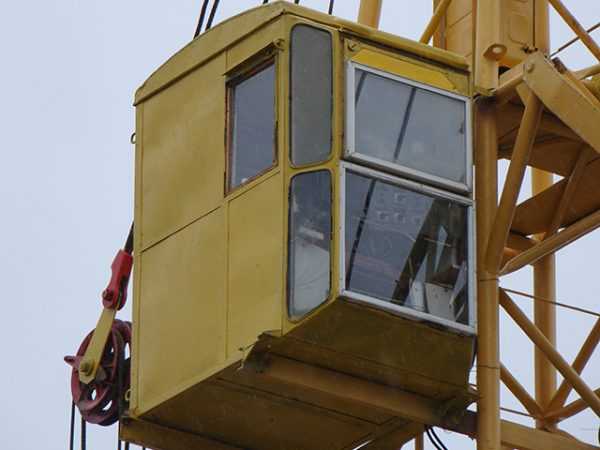

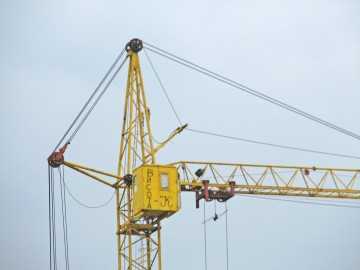

Кабина оператора

Кабина оператора башенного крана принадлежит к типу выносных. Внутри имеется место для крановщика с регулируемым креслом.

Для эксплуатации машины предусмотрены командоконтроллеры. Производитель также установил некоторые приборы, обеспечивающие руководство безопасностью использования крана.

Для повышения комфорта работы кабина оснащена системой подогрева, кондиционером, сигнализацией и осветительными приборами.

Строение портала и люльки

Порталом башни называют конструкцию из металла, состоящую из двух ярусов и имеющую пространственную специфику.

Основными деталями для изготовления являются балки коробчатого типа и полые трубы. Все это соединяется с помощью сварки. Диагональные балки сделаны с применением особенного метода разворачивания.

Элемент конструкции создан для прохождения инвентарных частей при монтаже крана. Портал имеет верхний и нижний пояса, на которых предусмотрены отводные замки, крюки и монтажные цепи.

Специальные направляющие обеспечивают вертикальное положение. Отводные замки в количестве четырех штук позволяют надежно посадить на них эту большую конструкцию.

На раме портала в нижней части предусмотрены демонтируемые диагональные балки.

Крепление этой части устройства при монтаже крана происходит с помощью двух кронштейнов поворотной платформы. Следом за этим с использованием пары подкосов телескопической конструкции он приводится в стоячее положение.

В проем портала монтируется люлька. Она снабжена специальными роликами. Основное назначение этой конструкции заключается в сборке секций строения.

Люлька выглядит как сварная рама с особыми фигурными фланцами. Они применяются для фиксации секций. Такие крепления расположены в углах рамы.

На корпусе люльки с двух сторон расположены блоки. Из них формируется система полиспаста выдвижения башни. Для этого также используются блоки на балках портала.

Направляющие в конструкции узла предназначены для перемещения по ним люльки.

Рабочая стрела

Одна из основных частей конструкции – стрела – выглядит как решетчатая ферма с треугольным сечением. Она состоит из секций длиной от 5 до 8 м. Все они имеют телескопическую специфику строения. стрела крана КБ 405, ее особенности

Для сборки крана используются четыре секции:

• главная,
• промежуточная (2 шт.),
• корневая.

Крепление происходит за счет фланцев, установленных в специальные отверстия.

Технические характеристики башенного крана КБ-405

Видео обзор башенного крана КБ-405

tpscom.ru
