Двигатель и коробка контрактные: преимущества и недостатки

Как правило, контрактный двигатель или контрактная коробка передач приобретается в том случае, если поломка данных узлов автомобиля является слишком серьезной. Другими словами, ДВС или КПП может не подлежать восстановлению. Также стоимость и сложность качественного ремонта указанных агрегатов по тем или иным причинам нередко приравнивается или даже превышает цену за аналогичный контрактный агрегат.

В подобной ситуации контрактный двигатель с коробкой по ряду причин на начальном этапе может показаться более привлекательным вариантом. Однако не стоит делать поспешных выводов. В этой статье мы рассмотрим, какие нюансы следует учитывать перед принятием окончательного решения о покупке контрактного двигателя или коробки передач.

Читайте в этой статье

Контрактный мотор с коробкой: все «за» и «против»

На практике ситуация выглядит следующим образом: сначала владелец доставляет неисправное ТС в сервис, специалисты проводят разборку и дефектовку агрегатов, после чего определяется возможность ремонта и составляется предварительная смета. Не трудно догадаться, что если даже капитальный ремонт двигателя или ремонт коробки передач (особенно «автомата» или «вариатора») в конкретном случае возможен, конечная сумма зачастую получается достаточно внушительной.

К этому также можно добавить сроки ремонта, то есть в перспективе автомобиль может провести в сервисе месяц или даже больше. Еще многие автомобилисты нередко ставят под сомнение квалификацию самих мастеров (особенно актуально для небольших городов и поселков). Обычно четких гарантий на выполненные работы получить не удается, при этом стоимость ремонта остается высокой.

Естественно, в подобной ситуации покупка контрактного агрегата может быть выходом из положения. При этом установить новый двигатель или коробку передач волне возможно достаточно быстро, что означает скорейший ввод автомобиля в эксплуатацию. Еще отметим, что  достаточно часто контрактный мотор и коробка  АКПП/МКПП становятся предметом интереса среди любителей тюнинга. Данные агрегаты обычно используются в рамках тюнинга и форсирования автомобиля.

Так или иначе, продажа контрактных б/у агрегатов обычно означает, что такие агрегаты поставляются с авторазборок  из Европы, Японии, Кореи, США и т.д. Затем агрегат проходит процедуру таможенной очистки, после чего официально реализуется на территории РФ. При этом следует выделить как плюсы, так и минусы такой покупки. Некоторые преимущества мы уже описывали выше, теперь следует добавить еще несколько пунктов.

  • Прежде всего, контрактные двигатели, КПП и АКПП обычно снимаются с автомобилей, которые были в аварии. Это значит, что существует возможность купить мотор или коробку б/у, которая при этом имеет вполне приличный ресурс. В норме документы на агрегат содержат информацию, с какого автомобиля он был снят, также указан пробег ТС.
  • Зачастую контрактный мотор или коробка будет состоять из оригинальных запчастей, так как в развитых странах стоимость ремонта очень высока. Фактически, там никто не будет выполнять капитальный ремонт ДВС или КПП, так как практикуется узловая или агрегатная замена на полностью новый агрегат или агрегат б/у.
  • Если сравнивать капремонт двигателя или КПП, контрактный вариант выглядит лучше именно благодаря тому, что в контрактном узле стоят оригинальные детали. Если же ремонтировать имеющийся двигатель в сервисе, большинство новых приобретаемых в магазинах элементов будут неоригинальными. Использование только оригинальных запчастей по каталогу также не является гарантией 100% качества, так как установленные элементы на заводе обычно лучше, чем те, которые реализуются в розницу в виде запчастей. При этом стоимость ремонта с использованием «оригинала» значительно возрастает.
  • Также в рамках капремонта меняются не все детали, а только изношенные. Другими словами, капремонт не означает, что владелец получит абсолютно новый двигатель с максимальным ресурсом. Еще одним плюсом контрактного агрегата является его сборка на заводе, так как специалисты в сервисах нередко совершают ошибки во время ремонта, страдает качество сборки. Все это влияет на надежность.
  • Наконец, старый двигатель или коробку всегда можно продать на запчасти, что позволяет выручить некоторую сумму денежных средств и частично компенсировать затраты на контрактный агрегат и его установку.

Теперь перейдем к минусам приобретения и использования контрактных агрегатов, так как нюансов достаточно много.

  • Первое, перед заменой двигателя нужно учитывать, что данный агрегат является номерным. Это значит, что новый ДВС подлежит регистрации в ГИБДД. При этом с КПП таких проблем не возникает.
  • Хотя часто купить контрактный мотор или коробку можно за несколько часов, в ряде случаев приходится все равно ждать тот или иной узел достаточно долго. Обычно поставщики запчастей не держат ДВС и коробки в наличии, а просто собирают заказы и для привлечения клиентов обещают самые короткие сроки доставки. При этом на практике процесс обычно затягивается.
  • Часто поставщики контрактных запчастей напрямую сотрудничают с автосервисами. При этом сервису проще, быстрее и выгоднее просто снять старый и поставить контрактный агрегат, после чего также получить свой дополнительный процент от поставщика б/у запчасти.

Это значит, что сначала не совсем честные мастера могут убедить владельца в том, что старый агрегат сильно поврежден, после чего склонить клиента в сторону капремонта или покупки контрактных решений (в зависимости от того, что в конкретном случае выгоднее самому сервису).

Также часто старый агрегат в случае использования «контрактника» могут дешево выкупить у владельца в том же автосервисе, после чего происходит его успешное восстановление и последующая перепродажа. Вывод — дефектовать мотор или коробку нужно только у проверенных специалистов, которым вы действительно доверяете.

  • В процессе приобретения контрактного двигателя или КПП лучше участвовать самому, не полагаясь исключительно на посредников или сотрудников автосервиса. Бывает так, что контрактный мотор или коробка окажется не привезенной деталью из-за границы, а агрегатом, снятым с машины, которая все время эксплуатировалась на территории РФ.

В этом случае многие плюсы «контракта» могут исчезнуть, так как общее состояние узла может оказаться в реальности  неудовлетворительным, двигатель или трансмиссия уже могли ранее вскрываться и ремонтироваться до этого отечественными «умельцами» и т.п. Вполне очевидно, что такая покупка в скором времени снова потребует ремонта и может иметь малый остаточный ресурс.

  • Еще одной важной деталью является то, что контрактный агрегат должен быть точно таким же, как и стоял до этого. Важно понимать, что ошибки при подборе могут привести к тому, что мотор не стыкуется с коробкой, не совпадают точки крепления, не подходят электронные блоки управления и т.д. В случае с ДВС, свап мотора на более мощный, установка другого типа силовой установки и т.д. может привести к тому, что в ГИБДД новый мотор попросту не зарегистрируют.

Также отметим, что при покупке двигателя б/у агрегат должен иметь все необходимые документы, подтверждающие законность его продажи. Эти документы будут необходимы для того, чтобы официально зарегистрировать мотор, который является номерным агрегатом, и внести соответствующие изменения в ПТС.

Полезные советы

Как видно, только грамотный подход к вопросу подбора контрактного мотора или коробки позволяет получить максимальную выгоду от использования таких агрегатов. При этом важнейшим аспектом является получение письменной гарантии от продавца того или иного контрактного агрегата.

Перед покупкой необходимо отдельно сверять номер контрактного двигателя с отраженным номером в документах, читаемость номера ДВС на блоке цилиндров. Также следует получить у продавца в полном объеме сопроводительные документы на ДВС (карточку номерного агрегата, которая выдается при растаможке и т.д). Оптимально сначала снять со всех документов копии, после чего обратиться в ГИБДД, чтобы заранее удостовериться в возможности и  законности замены мотора.

Также не следует забывать, что после замены двигателя необходима его регистрация в ГИБДД, так как номер двигателя не указан в техпаспорте, однако в регистрационных документах он зафиксирован и должен совпадать. Главное, при замене нужно ставить ДВС того же типа, мощности и объема. В противном случае процедура регистрации может быть сильно усложнена.

Напоследок отметим, что  замену двигателя также следует доверять только опытным и квалифицированным специалистам, при этом принимать окончательное решение об установке контрактных узлов стоит только после проведения предварительной дефектовки имеющихся агрегатов.

Читайте также

krutimotor.ru

Как соединить двигатель с коробкой передач: механическая КПП и «автомат»

Начнем с того, что  необходимость «состыковать» двигатель автомобиля и коробку передач обычно возникает после того, как силовой агрегат снимался для капремонта. Также достаточно часто приходится снимать и саму коробку, так как данный узел в ряде случаев требует переборки или замены (особенно в случае с АКПП или РКПП, более известных как «автомат» и коробка-робот).

Как правило, после ремонта агрегатов определенные сложности могут возникнуть на этапе обратной сборки, а именно при попытках соединить двигатель с коробкой. В этой статье мы поговорим о том, как нужно присоединять механическую или автоматическую коробку передач к двигателю автомобиля.

Читайте в этой статье

Соединение КПП с мотором: особенности и нюансы

Сразу отметим, что соединение механической коробки передач, а также роботизированной трансмиссии несколько отличается от аналогичной операции с другим типом трансмиссии, то есть автоматической гидротрансформаторной АКПП. Если иначе, привычная механика и «робот» (особенно однодисковый) очень похожи по своему устройству.

Это значит, что соединяются с мотором такие коробки практически одинаково. Однако если говорить об автоматической коробке передач, монтаж данного агрегата предполагает ряд индивидуальных отличий.

  • Итак, начнем с МКПП на примере популярной модели Hyundai Getz. Присоединить данный тип коробки можно в любом гараже, причем даже без смотровой ямы. При этом важно учитывать, что определенное свободное пространство под автомобилем все же необходимо.

Для решения задачи необходимо поднять переднюю ось авто, подставив деревянные бруски и т.п. Также желательно перед началом работ пригласить помощника, однако в крайнем случае можно справиться и самому.

Подняв автомобиль, необходимо предварительно снять промежуточную рулевую тягу, так как элемент будет затруднять процесс соединения двигателя и КПП с учетом установки под углом относительно кузова.

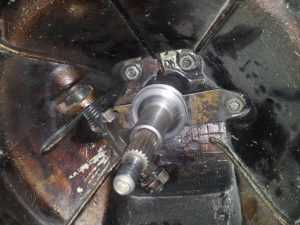

  • С КПП нужно также снять рычаг переключения передач, а отверстие после снятия следует закрыть при помощи ветоши, малярного скотча и т.д. Обратите внимание, после установки коробки указанный рычаг будет монтироваться из салона, так что следует заранее разобраться еще на снятой трансмиссии с тем, как данный элемент устанавливается обратно в коробку.

Еще перед тем, как снять рычаг, нужно включить четвертую передачу. Добавим, что в случае, когда с мотора снимался и узел сцепления, нужно в обязательном порядке провести центровку ведомого диска по отношению к опорному подшипнику. Это делается при помощи особой оправки или же посредством того, что с коробки снимается первичный вал.

Если этого не сделать, первичный вал во время установки не войдет на заданное место, то есть установить КПП не получится. Далее следует ослабить затяжку болтов на подушках двигателя, ослабляя гайки, которые крепят верхние металлические кронштейны. Это нужно для того, чтобы двигатель получил возможность стать под определенным углом, причем без риска повредить сами подушки.

  • Затем передняя часть двигателя слегка приподнимается непосредственно перед установкой коробки. В результате задняя часть (область установки сцепления) немного опускается, а КПП получает возможность при установке снизу войти в тоннель и соединиться с ДВС.

При этом важно заранее подготовить все необходимые инструменты, крепежи и т.д., а еще разложить их так, чтобы получить свободный доступ.  Речь идет о головке, накидных ключах, болтах крепления коробки к двигателю и других элементах.
Теперь можно переходить к этапу установки. Если вы ранее не практиковали данную операцию и не знаете, как соединить двигатель с коробкой, внимательно изучите следующие рекомендации:

  1. Нужно быть готовым к тому, что придется лечь на спину и удерживать КПП, поднимая агрегат руками. Задача сводится к тому, чтобы попасть первичным валом в ведомый диск сцепления.
  2. Далее корпус КПП нужно будет немного «прокручивать», чтобы вместе с выходным фланцем (или муфтой из резины) удалось  реализовать совмещение шлицов на первичном валу  со шлицами ведомого диска.
  3. После того, как шлицы будут совмещены, коробка будет с относительной легкостью перемещаться в сторону двигателя под небольшим усилием. Единственный нюанс, определенные затруднения могут возникнуть с направляющими втулками.
  4. После установки нужно закрутить один или пару болтов, чтобы не произошло отсоединение коробки. Далее следует закрутить все оставшиеся крепежные элементы с нужным усилием и в необходимом порядке (информацию можно найти в мануале).

Соединение АКПП с двигателем

С учетом того, что автоматическая трансмиссия не имеет классического сцепления и отличается по своей конструкции от МКПП и РКПП, соединение коробки «автомат» имеет свои особенности.

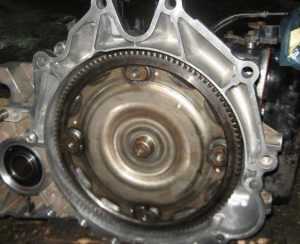

Прежде всего, к мотору нужно присоединить гидротрансформатор (выполнят функцию сцепления), причем данная деталь должна точно встать на свое посадочное место. Чтобы это проверить, после монтажа необходимо отдельно измерить расстояние от заднего торца блока цилиндров до плоскости приводной пластины. Именно с этой пластиной и происходит стыковка гидротрансформатора. (a)

Также нужно мерить и ответный размер по КПП до плоскости гидротрансформатора (b). Указанная плоскость соединяется с приводной пластиной. Расчеты можно провести по формуле, где размер b равен размеру a +2+4 мм.

Обратите внимание, указанный зазор нивелируется после того, как гидротрансформатор будет полностью притянут к приводной пластине, однако такой зазор должен обязательно быть при установке. Если зазора не будет, тогда существует риск повреждения приводной пластины, а также повреждения маслонасоса. Детали весьма дорогие, так что следует соблюдать особую осторожность.

Идем далее. В тот момент, когда коробка приподнимается для монтажа, нужно обращать внимание на то, чтобы гидротрансформатор не выпал. Для предотвращения его падения коробку следует поднимать под углом. Затем производится совмещение крепежных отверстий на гидротрансформаторе (ГТ) с ответными отверстиями, которые выполнены на  самой приводной пластине.

Дальнейшая сборка производится путем затягивания всех болтов с нужным моментом, которые входят в центровочные втулки. Затем производится подключение приводов, шлангов и т.д. По окончании следует проверить, что ГТ не испытывает никаких затруднений при вращении (деталь прокручивается свободно).

Советы и рекомендации

Также в процессе установки РКПП и АКПП на машину следует придерживаться некоторых рекомендаций. Во всех случаях обязательно проверяйте задний сальник коленвала на наличие возможной течи. Если обнаружены проблемы, сальник необходимо сразу поменять, так как в противном случае дальнейшая течь потребует повторного снятия КПП.

Что касается коробки автомат, данный агрегат обычно имеет  отдельный радиатор охлаждения. Необходимо убедиться, что такой радиатор не загрязнен, все трубки должны свободно продуваться. Сам радиатор АКПП промывают путем подачи бензина или похожего очистителя под давлением через трубку, позволяя удалить стружку, отложения и другой мусор.

Еще нужно обращать внимание на то, чтобы между двигателем и коробкой стояли две специальные направляющие втулки. Если втулок меньше или они отсутствуют, тогда рано или поздно втулка масляного насоса коробки «автомат» провернет, масло из коробки начнет течь в месте соединения КПП и двигателя.

В результате коробку нужно будет снимать, также высока вероятность необходимости замены маслонасоса. Также рекомендуется всегда продувать и очищать от грязи все контакты  и электроразъемы, которые ранее отсоединялись при снятии коробки передач.

Корпус коробки должен без затруднений присоединяться к двигателю. В случае с АКПП  это особенно важно. Также только убедившись в нормальном соединении, можно притягивать детали болтами. Например, если коробка «автомат» будет упираться гидротрансформатором в приводную пластину, а на механической коробке  в маховик, при этом КПП не состыковывается с ДВС, затяжку болтов производить нельзя. В противном случае можно повредить маслонасос на АКПП, а также другие элементы на разных типах трансмиссий.

Напоследок отметим, что после установки коробки, подключения и настройки, также необходимо отдельно проверить уровень масла. С «роботом» и «механикой» в этом плане немного проще, так как достаточно выставить авто на ровной площадке и открутить контрольную пробку. Если масло вытекает, значит уровень в норме. Еще на некоторых авто с такими типами КПП есть отдельный масляный щуп коробки.

Что касается АКПП, уровень масла следует проверять только после того, как двигатель прогрет до рабочих температур, а еще важно, чтобы прогрелась также и сама коробка. Что касается проверки уровня масла в автоматической коробке передач, это делается только на заведенном моторе.

Читайте также

krutimotor.ru

Коробка передач. Виды КПП и принцип действия. — DRIVE2

Назначение.

Говоря сухим техническим языком, коробка передач служит для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции (накатом).

А теперь с точки зрения новичка давайте разберемся — зачем вообще нужна коробка передач на автомобиле, и для чего нужно переключать передачи? Переключение передач — необходимость, возникшая в связи с неравномерной характеристикой крутящего момента ДВС. Сравним для примера ДВС и электродвигатель.

Основное различие между автомобильным и электрическим тяговым двигателем с интересующей нас точки зрения заключается в тяговых характеристиках, то есть в том, как меняется в зависимости от числа оборотов мощность и крутящий момент. У электродвигателя крутящий момент при небольших оборотах довольно велик. По мере раскручивания момент падает. Для транспортной машины такая характеристика наиболее благоприятна: при трогании с места и разгоне, когда приходится преодолевать значительные силы инерции, желательно иметь как можно больший крутящий момент. А для поддержания равномерного движения момент нужен уже намного меньше. Заметим, что мощность электродвигателя на любых оборотах может оставаться близкой к максимальной и на всех режимах используется почти полностью, то есть он отлично приспособлен к дорожным условиям работы. У двигателя внутреннего сгорания все обстоит иначе: мощность при низких оборотах у него значительно понижена, а величина крутящего момента в пределах эксплуатационных чисел оборотов вообще мало изменяется. График показывает (рис.А), что если сопротивление движению увеличилось, и обороты двигателя начинают падать, то у электродвигателя это сопровождается значительным (в несколько раз) увеличением крутящего момента; у автомобильного же двигателя момент сначала немного растет, а потом уменьшается — двигатель глохнет. Как видим, тяговая характеристика двигателя внутреннего сгорания совершенно неудовлетворительна. Но силовая установка с таким мотором по своей легкости, экономичности и другим качествам пока превосходит электромотор. Поэтому конструкторам пришлось примириться с недостатками ДВС и для их преодоления поставить на автомобиль коробку передач, которая изменяет передаточное отношение между двигателем и ведущими колесами и соответственно крутящий момент на них. На рисунке Б показано, как с помощью ступенчатой коробки передач тяговая характеристика ДВС пытается приблизиться к идеальной гиперболе.

А что такое передаточное отношение? Немного углубимся в механику. В шестеренчатой передаче, состоящей из двух шестерен, одна из которых является ведущей, а другая ведомой, их относительные размеры определяют скорость вращения и крутящий момент. Отношение числа зубьев ведомой шестерни к числу зубьев ведущей и называется передаточным числом. Если ведущая шестерня меньше ведомой, то скорость вращения ведомой будет меньше, а крутящий момент – больше, и наоборот. То есть, выигрывая в силе, теряем в скорости, и, напротив — выигрывая в скорости, теряем в силе. Если в передаче участвует несколько пар шестерен, то общее передаточное число получается умножением передаточных чисел всех пар шестерен, участвующих в передаче.
Для получения различного по величине крутящего момента, необходимого для работы автомобиля в разных условиях, в коробке передач имеется несколько пар шестерен с различным передаточным числом. Если между ведущей и ведомой шестернями поместить промежуточную, то ведомая шестерня изменит направление вращения на обратное (получим передачу заднего хода).
Таким образом, любая коробка передач, будь то «механика», «автомат» или вариатор, служит для обеспечения оптимального режима работы двигателя в различных условиях движения путем изменения передаточного отношения.
В любой коробке передач выделяют высшие и низшие ступени (передачи).
При трогании с места, разгоне, движении на небольшой скорости и по бездорожью — необходим высокий крутящий момент, который достигается при средне — высоких оборотах, но отсутствует необходимость развивать высокую скорость. Для движения в этом режиме служат низшие ступени коробки передач (обычно с первой по третью), имеющие наибольшее передаточное отношение; при этом даже при больших оборотах двигателя автомобиль будет ехать медленно.
Для равномерного движения на высокой скорости необходимо обеспечить большую частоту вращения колёс, поддерживая обороты двигателя в оптимальном диапазоне. Для этого служат высшие передачи (от четвертой и выше), имеющие значительно меньшие передаточные числа по сравнению с низшими. При этом автомобиль будет при тех же оборотах двигателя ехать достаточно быстро, пока не будут достигнуты максимальные рабочие обороты двигателя. Однако на высших передачах автомобиль не может двигаться с небольшой скоростью и, тем более, трогаться с места, так как двигатель не сможет развить крутящего момента, необходимого для того, чтобы сдвинуть автомобиль с места, и заглохнет.
Передача с передаточным отношением, равным 1, называется прямой (как правило, четвертая). Если передаточное число меньше единицы, такая передача называется ускоряющей (от пятой и выше). Ускоряющая передача включается при движении автомобиля в хороших дорожных условиях, когда не требуется большой силы тяги на ведущих колесах. Давая возможность двигателю работать с пониженными оборотами, ускоряющая передача способствует уменьшению износа двигателя и экономии топлива
С понятием передаточного числа связано выражение «длинная коробка» и «короткая коробка». Речь идёт о разнице в передаточных числах разных передач – в «длинной» коробке она больше. Рассмотрим два автомобиля, одинаковых во всём, кроме коробок передач. Водитель авто с «короткой» коробкой, поддерживая высокие обороты мотора, разгонится быстрее и быстро наберёт максимальную скорость. Водитель на машине с «длинной» коробкой разгоняться будет дольше, но до более высокой скорости. Таким образом, выбор коробки зависит от темперамента водителя. С «короткой» коробкой автомобиль более динамичен, но чаще приходится переключаться. С «длинной» – не такой резвый, но диапазон скоростей на одной передаче больше, то есть, можно добраться до высшей передачи и кататься на ней со скоростью от пятидесяти до ста с лишним, изменяя её только газом и тормозом. Любители агрессивного «спортивного» стиля предпочтут «короткую» коробку, люди спокойные – длинную.

Типы КПП.

Современные автомобили могут оснащаться одним из четырех видов КПП – механической, автоматической, роботизированной или вариаторной.
Механическая коробка передач с ручным переключением состоит из набора шестерен. Изменение передаточного числа осуществляется путем введения их в зацепление в различных сочетаниях. К плюсам данной коробки следует отнести высокий КПД, простоту, низкую цену, высокую динамику и наименьший расход топлива по сравнению с остальными коробками. Из недостатков следует отметить неудобство управления, особенно при движении в городе.

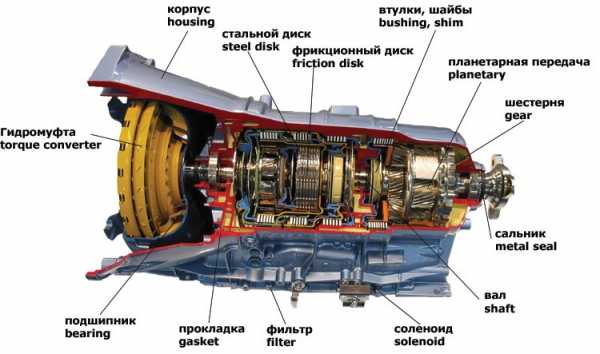

Автоматическая КПП – планетарная коробка передач с автоматическим переключением. Планетарная передача состоит из нескольких шестерен, называемых планетарными или сателлитами, вращающихся вокруг центральной (или солнечной) шестерни. Планетарные шестерни фиксируются вместе с помощью водила. Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни (как планеты вокруг Солнца), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. В современных коробках используются несколько планетарных передач для получения большого диапазона передаточных чисел.
К преимуществам автоматической коробки следует отнести, прежде всего, удобство управления и комфорт. АКПП способны менять передачи на полной мощности двигателя, что практически неосуществимо в МКПП. В плюсы «автомата» можно добавить плавность хода во время переключения, отсутствие откатывания при трогании с места, защищенность двигателя и деталей трансмиссии от перегрузок и поломок из-за неправильного включения передач, увеличенный ресурс.
К недостаткам АКПП обычно относят более низкий КПД, более высокую цену, а также стоимость ремонта и обслуживания, повышенный расход топлива, ухудшение динамических качеств автомобиля, задержки в переключении передач. Однако с каждым годом эксплуатационные свойства автоматических коробок улучшаются, а число поклонников АКПП уверенно растет.

АКПП

Вариатор представляет собой бесступенчатую коробку передач. Его главные детали — два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапециедальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень наружу — радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение. А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу — передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Вместо ремня может применяться цепь, набранный из металлических пластин ремень, но принцип от этого не меняется. Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.
Главным преимуществом вариатора является то, что двигатель постоянно работает в оптимальном режиме. Как бесспорные плюсы вариатора (по сравнению с АКПП) выступают: экономичность, более плавный ход и динамичный разгон. Вариатор проще по конструкции, чем обычный «автомат». Однако по сравнению с МКПП вариаторы имеют меньшую экономичность и динамику.

Основным минусом вариатора является его несовместимость с мощными моторами из-за слабости и недолговечности ремней. Также ограничивают применение бесступенчатой трансмиссии потребность в дополнительных механизмах для режимов трогания и заднего хода, высокая стоимость, дорогое обслуживание и ремонт.
Роботизированная коробка – это обычная механическая коробка передач. Для передачи крутящего момента от двигателя к трансмиссии также используется стандартное «сухое» однодисковое сцепление. Отличие состоит в том, что процессы включения-выключения сцепления и переключения передач автоматизированы. Такая коробка облегчает процесс управления автомобилем, освобождая от необходимости переключать передачи вручную и задумываться о том, какую именно передачу включить в данный момент. К преимуществам коробки-робота можно отнести небольшой вес, невысокую стоимость и экономичность.

Этот тип коробки имеет и несколько существенных недостатков. В первую очередь это касается плавности его работы, которая оставляет желать лучшего. Передачи переключаются с заметной задержкой, а в режиме «газ в пол» появляются толчки и рывки при переключениях. Не спасает и ручной режим, сцеплением ведь все равно управляет электроника. В четкости переключений «робот» уступает даже простому «автомату». К тому же, «роботу» свойственен небольшой откат при начале движения. Такой тип коробки обычно ставят на недорогие модели.
Более совершенной является роботизированная коробка с двойным сцеплением. В такой коробке одно сцепление включает нечетные передачи, а другое — четные. Во время езды крутящий момент передается по одному сцеплению, то есть диск сомкнут. В то же время диск второго сцепления разомкнут, но в самой коробке следующая передача уже включена. Когда электроника «чувствует», что надо переключаться на другую передачу, то первый диск просто размыкается, а второй синхронно смыкается. Это позволяет избавиться от рывков при переключениях и обеспечивает непрерывный поток мощности от двигателя к колёсам, что недостижимо для обычной механической коробки с одним сцеплением. Режим переключения – как ручной, так и автоматический. Технически это довольно сложный вид коробки (а значит, и недешевый), но по динамике и экономии топлива он превосходит даже простую механику.

Что лучше?

Как и на любой риторический вопрос, на него нет однозначного ответа. Какой вид КПП выбрать – дело личное, зависящее от приоритетов конкретного человека. Определитесь, что для вас важнее (цена, динамика, комфорт)- и тогда выбор КПП не составит для вас никакого труда!

www.drive2.ru

Контрактный двигатель и коробка передач! — DRIVE2

Полный размер

В современном мире любому автолюбителю хочется быть уверенным в своём автомобиле и быть готовым в любое время сесть за него и отправиться в дорогу, но, к сожалению, в реалиях нашего мира автомобили имеют свойства изнашиваться, приблизительно раз в 3 года вам понадобится ремонт, возможно это будет какая — то мелочь, а возможно и кап ремонт основного узла. В случае с силовым агрегатом или коробкой передач ремонт обойдётся вам дороже замены, и где гарантия, что ремонт будет качественным и он вас снова не подведёт? Самым правильны решением в этой ситуации станет покупка контрактных деталей.
Почему «контрактные»? Это детали из зарубежных разборок, которые их владельцы по тем или иным причинам решили продать или утилизировать (чаще всего аварийный съём). Все подобные двигатели уже были в эксплуатации, однако не стоит забывать про качество дорог и самих оригинальных деталях за рубежом, следовательно, и износ всех частей автомобиля меньше. Не бойтесь за качество, подобные грузы проходят обязательную государственную таможенную инспекцию и без заверения таможенного инспектора он просто не пройдёт границу, в декларации есть вся информация о товаре, и его таможенной ценности, транспортном средстве, осуществляющем доставку. Пробег подобных двигателей редко превышает 100 тыс. км., в той же Японии чем старше автомобиль, тем дороже стоит технический осмотр, поэтому Японские контрактные двигатели у нас в стране не редкость.
Дорого или дёшево — решать вам. Вы можете купить отечественный б\у двигатель подешевле, и кто даст вам гарантию, что через месяц вы не понесёте его в ремонт? Приобретая контрактный двигатель или коробку передач, вы получите часть не «ступавшую» на российские дороги, находящуюся в достойном состоянии, с минимальным пробегом и укомплектованную оригинальными запчастями. Не забывайте, что скупой платит дважды!
autozapbu.ru

Полный размер

Полный размер

Полный размер






Нравится

9



Поделиться:













Подписаться на автора

www.drive2.ru

Устройство и принцип работы коробки передач

Коробка передач, или по-другому трансмиссия, передает силу вращения — так называемый вращательный момент — от двигателя автомобиля на колеса. При этом в зависимости от условий движения автомобиля она может передавать вращательный момент полностью либо частично.

Машина, идущая в гору, должна пользоваться более низкой передачей по сравнению с машиной, мчащейся по ровному скоростному шоссе. При более низкой передаче на колеса передается больший крутящий момент. А это требуется тогда, когда машина двигается медленно, потому что ей тяжело. Более высокие передачи подходят для более быстрого движения автомобиля.

Бывают коробки передач с ручным управлением, но бывают и автоматические. Чтобы сменить передачу в ручной трансмиссии, водитель вначале нажимает педаль сцепления (рисунок слева). При этом двигатель отсоединяется от коробки передач. Потом водитель переводит рычаг управления на другую передачу и отпускает педаль сцепления. Двигатель снова соединяется с коробкой передач и может вновь передавать свою энергию колесам. В автоматической коробке передач положение педали газа (акселератора) соотносится со скоростью движения автомобиля, и автоматически меняется передача, если это необходимо.

Ручное управление передачей

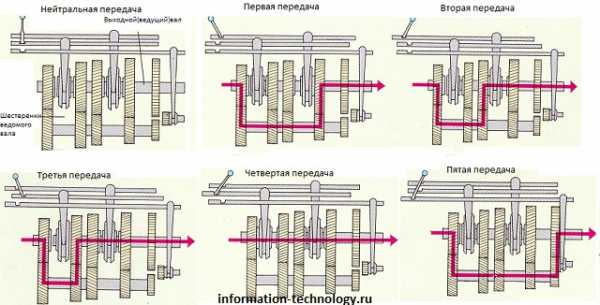

Приводимые рядом диаграммы показывают, как с помощью рычага управления можно перейти с одной передачи на другую. В зависимости от установленной передачи разные доли крутящего момента, проходя через коробку передач (красные линии со стрелками), попадают на колеса.Нейтральная передача. Энергия двигателя не передается колесам.

Нейтральная передача. Энергия двигателя не передается колесам.

Первая передача. Самая большая шестеренка ведущего вала соединяется со своей парой на ведомом валу. Машина движется медленно, но может преодолевать тяжелые участки пути.

Вторая передача. Вторая пара шестеренок работает вместе с механизмом сцепления. При этом скорость движения автомобиля обычно от 15 до 25 миль в час.

Третья передача. Работает третья пара шестеренок вместе с механизмом сцепления. Скорость автомобиля еще больше, а крутящий момент на колесах меньше.

Четвертая передача. Входной и выходной валы соединяются напрямую (прямая передача) — скорость движения автомобиля максимальная, а крутящий момент самый низкий.

Реверс.(5-я передача на картинке) При включении передачи заднего хода его ведущая шестерня’вращает выходной (ведущий) вал в противоположную сторону.

Работа акселератора

Число оборотов двигателя в минуту зависит от того, сколько топлива поступает из карбюратора в цилиндры. Движение топлива регулируется дроссельной заслонкой карбюратора, а работой заслонки управляют с помощью педали акселератора, которая находится на полу перед водителем.

Когда водитель нажимает ногой на педаль акселератора, дроссельная заслонка открывается и в двигатель поступает больше топлива. Если водитель отпускает педаль акселератора, заслонка прикрывается и количество поступающего топлива уменьшается. При этом уменьшаются и обороты двигателя и скорость автомобиля.

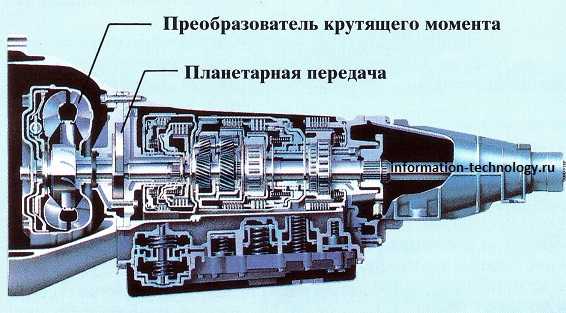

Автоматическая коробка передач

Когда применяется автоматическая трансмиссия, у водителя нет под ногой педали сцепления. Вместо нее преобразователь крутящего момента в паре с планетарной передачей (рисунок справа и снизу) автоматически отключают двигатель от ведущего вала, когда по условиям движения следует перейти на другую передачу.

А после того как передача сменилась, снова подключают ведущий вал. Стоит водителю поставить рычаг управления в рабочее положение, и механизм автоматической коробки передач сам выберет нужную передачу в соответствии с условиями движения автомобиля в данный момент.

information-technology.ru

Контрактные двигатели и коробки передач: плюсы и минусы




Этот материал адресован тем, кто столкнулся с серьезной поломкой автомобиля, кому предстоит дорогостоящий ремонт двигателя или коробки передач (в том числе автоматической). Примерная схема развития событий в такой ситуации: неисправный автомобиль отдается в сервис. Там специалисты проводят осмотр, возможно, частично разбирают двигатель или коробку переключения передач и сообщают о необходимости капитального ремонта. Составляется смета на приобретение запасных частей и на ремонтные работы. Итоговая сумма, как правило, вводит клиента в глубокую задумчивость…

В этой ситуации можно порекомендовать поискать в Интернете и автомобильных печатных изданиях объявления о продаже контрактных б/у агрегатов и узлов для иномарок. Слово контрактные означает, что эти агрегаты доставляются с автомобильных разборок развитых стран (Европа, Япония, Корея…), проходят процедуру растаможки и продаются на внутреннем рынке России.
Существуют как очевидные плюсы приобретения таких узлов, так и определенные сложности, с которыми вы столкнетесь, если выберете такой путь решения проблемы.

Начнем с плюсов.
— Главное: как правило, контрактные двигатели, КПП (АКПП) снимаются с аварийных автомобилей, и поэтому обладают хорошим ресурсом. В сопроводительной информации к контрактному агрегату обычно указывается пробег машины, с которой он снят.

— Данные мотор или коробка передач на 100% укомплектованы оригинальными запчастями. Из-за высокой стоимости работ в тех странах, откуда их везут, заниматься глубокой переборкой двигателей и коробок просто экономически невыгодно (в основном ремонт там подразумевает агрегатную замену на новый, либо на б/у). Оригинальные запчасти – очень ценное преимущество. Ведь при выборе варианта с капитальным ремонтом в наших автосервисах многие приобретаемые детали будут, скорее всего, неоригинальные. Расчет стоимости ремонта с применение оригинала окажется в разы выше. К тому же заменят лишь детали с очевидным износом. Большая же часть старых компонентов после визуального осмотра так и останется стоять на агрегате.

— Следующий плюс контрактного варианта это заводская сборка узла. Даже специалисты очень высокого класса могут допустить некоторые ошибки при ремонте и сборке агрегата, что впоследствии может привести к плохой работе этого узла.

— Еще одним плюсом можно назвать временные сроки. Вполне возможно, что на складах той или иной фирмы есть в наличие агрегат, аналогичный аварийному. Останется лишь произвести его установку и, в случае с двигателем, произвести регистрацию замены в ГИБДД. При варианте с капитальным ремонтом поиск и заказ запчастей может растянуться на месяцы. Хотя справедливости ради надо отметить, что ожидание контрактных запчастей тоже может занять длительное время и к этому нужно быть готовым. Ведь поставщики что бы не упустить клиента зачастую называют минимальные сроки поставок.

— Как дополнительный плюс можно рассматривать и то, что после покупки контрактного узла в вашем распоряжении останется старый агрегат, который, возможно, удастся продать на запчасти.

Мы перечислили основные преимущества ремонта автомобиля с помощью контрактных запчастей. О минусах поговорим во второй части этого материала.

Алексей Полтавский, Автоклуб78 http://autoclub78.ru

autoclub78.ru

Как соединить двигатель с коробкой передач: механическая КПП и «автомат»

Начнем с того, что  необходимость «состыковать» двигатель автомобиля и коробку передач обычно возникает после того, как силовой агрегат снимался для капремонта. Также достаточно часто приходится снимать и саму коробку, так как данный узел в ряде случаев требует переборки или замены (особенно в случае с АКПП или РКПП, более известных как «автомат» и коробка-робот).

Как правило, после ремонта агрегатов определенные сложности могут возникнуть на этапе обратной сборки, а именно при попытках соединить двигатель с коробкой. В этой статье мы поговорим о том, как нужно присоединять механическую или автоматическую коробку передач к двигателю автомобиля.

Соединение КПП с мотором: особенности и нюансы

Сразу отметим, что соединение механической коробки передач, а также роботизированной трансмиссии несколько отличается от аналогичной операции с другим типом трансмиссии, то есть автоматической гидротрансформаторной АКПП. Если иначе, привычная механика и «робот» (особенно однодисковый) очень похожи по своему устройству.

Это значит, что соединяются с мотором такие коробки практически одинаково. Однако если говорить об автоматической коробке передач, монтаж данного агрегата предполагает ряд индивидуальных отличий.

  • Итак, начнем с МКПП на примере популярной модели Hyundai Getz. Присоединить данный тип коробки можно в любом гараже, причем даже без смотровой ямы. При этом важно учитывать, что определенное свободное пространство под автомобилем все же необходимо.

Для решения задачи необходимо поднять переднюю ось авто, подставив деревянные бруски и т.п. Также желательно перед началом работ пригласить помощника, однако в крайнем случае можно справиться и самому.

Подняв автомобиль, необходимо предварительно снять промежуточную рулевую тягу, так как элемент будет затруднять процесс соединения двигателя и КПП с учетом установки под углом относительно кузова.

  • С КПП нужно также снять рычаг переключения передач, а отверстие после снятия следует закрыть при помощи ветоши, малярного скотча и т.д. Обратите внимание, после установки коробки указанный рычаг будет монтироваться из салона, так что следует заранее разобраться еще на снятой трансмиссии с тем, как данный элемент устанавливается обратно в коробку.

Еще перед тем, как снять рычаг, нужно включить четвертую передачу. Добавим, что в случае, когда с мотора снимался и узел сцепления, нужно в обязательном порядке провести центровку ведомого диска по отношению к опорному подшипнику. Это делается при помощи особой оправки или же посредством того, что с коробки снимается первичный вал.

Если этого не сделать, первичный вал во время установки не войдет на заданное место, то есть установить КПП не получится. Далее следует ослабить затяжку болтов на подушках двигателя, ослабляя гайки, которые крепят верхние металлические кронштейны. Это нужно для того, чтобы двигатель получил возможность стать под определенным углом, причем без риска повредить сами подушки.

  • Затем передняя часть двигателя слегка приподнимается непосредственно перед установкой коробки. В результате задняя часть (область установки сцепления) немного опускается, а КПП получает возможность при установке снизу войти в тоннель и соединиться с ДВС.

При этом важно заранее подготовить все необходимые инструменты, крепежи и т.д., а еще разложить их так, чтобы получить свободный доступ.  Речь идет о головке, накидных ключах, болтах крепления коробки к двигателю и других элементах.
Теперь можно переходить к этапу установки. Если вы ранее не практиковали данную операцию и не знаете, как соединить двигатель с коробкой, внимательно изучите следующие рекомендации:

  1. Нужно быть готовым к тому, что придется лечь на спину и удерживать КПП, поднимая агрегат руками. Задача сводится к тому, чтобы попасть первичным валом в ведомый диск сцепления.
  2. Далее корпус КПП нужно будет немного «прокручивать», чтобы вместе с выходным фланцем (или муфтой из резины) удалось  реализовать совмещение шлицов на первичном валу  со шлицами ведомого диска.
  3. После того, как шлицы будут совмещены, коробка будет с относительной легкостью перемещаться в сторону двигателя под небольшим усилием. Единственный нюанс, определенные затруднения могут возникнуть с направляющими втулками.
  4. После установки нужно закрутить один или пару болтов, чтобы не произошло отсоединение коробки. Далее следует закрутить все оставшиеся крепежные элементы с нужным усилием и в необходимом порядке (информацию можно найти в мануале).

Соединение АКПП с двигателем

С учетом того, что автоматическая трансмиссия не имеет классического сцепления и отличается по своей конструкции от МКПП и РКПП, соединение коробки «автомат» имеет свои особенности.

Прежде всего, к мотору нужно присоединить гидротрансформатор (выполнят функцию сцепления), причем данная деталь должна точно встать на свое посадочное место. Чтобы это проверить, после монтажа необходимо отдельно измерить расстояние от заднего торца блока цилиндров до плоскости приводной пластины. Именно с этой пластиной и происходит стыковка гидротрансформатора. (a)

Также нужно мерить и ответный размер по КПП до плоскости гидротрансформатора (b). Указанная плоскость соединяется с приводной пластиной. Расчеты можно провести по формуле, где размер b равен размеру a +2+4 мм.

Обратите внимание, указанный зазор нивелируется после того, как гидротрансформатор будет полностью притянут к приводной пластине, однако такой зазор должен обязательно быть при установке. Если зазор
