Комацу 400 – KOMATSU PC400-6 – Экскаваторы гусеничные (KOMATSU PC400-6 – PC400-6 – Каматсу PC400-6 – Каматцу PC400-6 – Камацу PC400-6 – Коматсу PC400-6 – Коматцу PC400-6 – Комацу PC400-6 – Экскаватор гусеничный KOMATSU PC400-6 – Экскаватор гусеничный PC400-6) – Технические характеристики KOMATSU PC400-6 – Габаритные размеры KOMATSU PC400-6 – Двигатель KOMATSU PC400-6 – Ходовая часть KOMATSU PC400-6
13. Максимальная глубина копания | 9195 мм |
1. Транспортировочная длина блока | 11915 мм |
3. Транспортировочная высота блока | 3715 мм |
9. Максимальная высота среза | 10295 мм |
10. Максимальная высота погрузки | 7055 мм |
11. Максимальный вылет вдоль уровня земли | 10830 мм |
12. Максимальная глубина копания вертикальной стенки | 5335 мм |
13. Максимальная глубина копания | 6785 мм |
1. Транспортировочная длина блока | 11885 мм |
3. Транспортировочная высота блока | 3730 мм |
9. Максимальная высота среза | 10305 мм |
10. Максимальная высота погрузки | 7095 мм |
11. Максимальный вылет вдоль уровня земли | 11220 мм |
12. Максимальная глубина копания вертикальной стенки | 5680 мм |
13. Максимальная глубина копания | 7285 мм |
1. Транспортировочная длина блока | 11835 мм |
3. Транспортировочная высота блока | 3635 мм |
9. Максимальная высота среза | |
10. Максимальная высота погрузки | 7570 мм |
11. Максимальный вылет вдоль уровня земли | 11810 мм |
12. Максимальная глубина копания вертикальной стенки | 6850 мм |
13. Максимальная глубина копания | 7760 мм |
1. Транспортировочная длина блока | 11850 мм |
3. Транспортировочная высота блока | 3795 мм |
9. Максимальная высота среза | 11045 мм |
10. Максимальная высота погрузки | 7725 мм |
11. Максимальный вылет вдоль уровня земли | 12355 мм |
13. Максимальная глубина копания | 8385 мм |
1. Транспортировочная длина блока | 11685 мм |
4385 мм | |
9. Максимальная высота среза | 11505 мм |
10. Максимальная высота погрузки | 8155 мм |
11. Максимальный вылет вдоль уровня земли | 13165 мм |
speceps.ru
1. Транспортировочная длина блока | 11915 мм |
13. Максимальная глубина копания | 9195 мм |
3. Транспортировочная высота блока | 3715 мм |
9. Максимальная высота среза | 10295 мм |
10. Максимальная высота погрузки | 7055 мм |
11. Максимальный вылет вдоль уровня земли | 10830 мм |
12. Максимальная глубина копания вертикальной стенки | 5335 мм |
13. Максимальная глубина копания | 6785 мм |
1. Транспортировочная длина блока | 11885 мм |
3. Транспортировочная высота блока | 3730 мм |
9. Максимальная высота среза | 10305 мм |
10. Максимальная высота погрузки | 7095 мм |
11. Максимальный вылет вдоль уровня земли | 11220 мм |
12. Максимальная глубина копания вертикальной стенки | 5680 мм |
13. Максимальная глубина копания | 7285 мм |
1. Транспортировочная длина блока | 11835 мм |
3. Транспортировочная высота блока | 3635 мм |
9. Максимальная высота среза | 10920 мм |
10. Максимальная высота погрузки | |
11. Максимальный вылет вдоль уровня земли | 11810 мм |
12. Максимальная глубина копания вертикальной стенки | 6850 мм |
13. Максимальная глубина копания | 7760 мм |
1. Транспортировочная длина блока | 11850 мм |
3. Транспортировочная высота блока | 3795 мм |
9. Максимальная высота среза | 11045 мм |
10. Максимальная высота погрузки | 7725 мм |
11. Максимальный вылет вдоль уровня земли | 12355 мм |
13. Максимальная глубина копания | 8385 мм |
1. Транспортировочная длина блока | 11685 мм |
3. Транспортировочная высота блока | 4385 мм |
9. Максимальная высота среза | 11505 мм |
10. Максимальная высота погрузки | 8155 мм |
11. Максимальный вылет вдоль уровня земли | 13165 мм |
speceps.ru
Гусеничный экскаватор Komatsu PC400LC-7SE
Превосходные эксплуатационные характеристики данной модели, включая максимальную глубину и радиус резания грунта, как и у других экскаваторов Комацу обусловлены внедрением передовых методов разработок, а также использованием инновационных решений и собственных конструкторских разработок производителя. Залогом высокого качества сборки модели Komatsu PC400LC-7SE является современное автоматизированное оборудование. Высокие технические параметры обеспечиваются также и за счет применения качественных материалов и комплектующих.
Модель обладает усиленным рабочим оборудованием, защитой днища гусеничной рамы, большим скальным ковшом 2,8 м3 каплевидной формы. Эксплуатационная масса составляет 42 900 кг, а двигатель развивает мощность 347 л.с. Идеально походит для работы в карьерах и адаптирована под российские условия: оснащена аккумулятором увеличенной емкости, стартером увеличенной мощности и четырехступенчатой системой очистки топлива. По ряду параметров превосходит базовую модель PC400-7.
На PC400LC-7SE установлена система мониторинга техники Komtrax (Komatsu Machine Tracking System).
Технические характеристики | |
Мощность, л. с. | 347 |
Эксплуатационная масса, т | 42,9 |
Ковш, м3 | 1,9 |
Двигатель, тип | SAA6D125E |
Ширина гусеницы, мм | 700 |
Макс. глубина копания, мм | 6740 |
Макс. Высота копания, мм | 9930 |
Транспортная длина, мм | 11 680 |
Габаритная высота, мм | 3 605 |
Габаритная ширина, мм | 3 440 |
давление на грунт, кг/см3 | 0,66 |
Длина рукояти, мм | 2 400 |
Длина стрелы, мм | 6 670 |
istk.ru
Komatsu PC400LC – технические характеристики, фотографии, видео, обзор
- Тип: Гусеничные экскаваторы;
- Производитель: KOMATSU;
- Модель: Komatsu PC400LC.

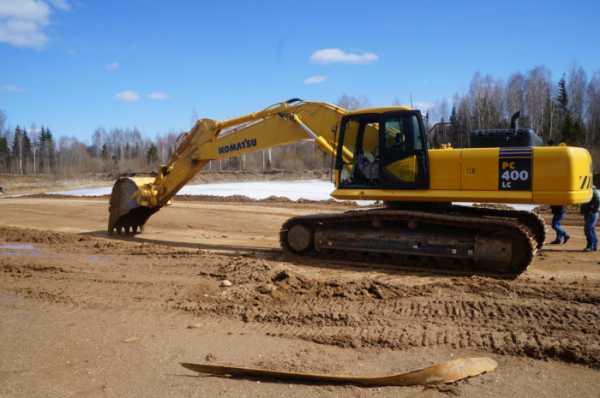

Komatsu PC400LC фото
Komatsu PC400LC описание
Гусеничный экскаватор производства Komatsu массой 44,1 т
Покупали эту технику для работы на угольных тереконах. Производительность японцев, конечно, впечатляет. Машины хоть и б/у, правда куплены у оф.дилера фирме Инстройтехкомцентр , новым не уступает. По всем документам регламентные работы по сервису проводились вовремя, количество моточасов небольшое, плюс гарантия. Очень удачная покупка при таком качестве как техники, так и сервиса.
Технические характеристики Komatsu PC400LC
Двигатель | Komatsu SA6D102E-5 |
Мощность | 270 кВт |
Эксплуатационная масса | 44708 кг |
Ширина гусениц | 700 мм |
Максимальная скорость движения | 5.5 км/ч |
Объём ковша | 1.12-2.87 м3 |
Komatsu PC400LC видео
Отзывы о Komatsu PC400LC
- мощный, при котором вырабатывается предельная мощность, обеспечивающая отменную продуктивность и малое потребление дизеля;
- эконом-режим, используемый при простых работах. При этом скорость движения остается прежней, а расход топлива уменьшается.
ОДНОКОНТУРНЫЙ ТИП, НАБОРНЫЙ ШАРИКОПОДШИПНИК, ШЕСТЕРНЯ С ВНУТРЕННИМ ЗАЦЕПЛЕНИЕМ
Прочные ограждения защищают двигатели передвижения от повреждений о скальный грунт.
Похожие публикации
stronews.ru
Komatsu pc400lc-6 с перемещаемой стрелой (с боковым смещением) для температуры воздуха окружающей среды от –50 до +40 °с спецификации могут быть изменены без уведомления
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОРKOMATSU PC400LC-6
с перемещаемой стрелой (с боковым смещением)
ДЛЯ
ТЕМПЕРАТУРЫ ВОЗДУХА ОКРУЖАЮЩЕЙ СРЕДЫ
ОТ –50 ДО +40 °С
СПЕЦИФИКАЦИИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ УВЕДОМЛЕНИЯ
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
Технические характеристики
ЭКСПЛУАТАЦИОННАЯ МАССА 46 800 кг (103 175 фунтов)
Включает массу смазочных материалов, полностью заправленного топливного бака, рабочей жидкости гидравлической системы, стрелы: 7090 мм, состоит из трех частей, перемещаемого типа, рукояти: 2900 мм, ковша: вместимость с “шапкой” согласно CECE 1,80 м³, башмаков гусеницы: 850 мм, с простым (одинарным) грунтозацепом, оператора .
МОЩНОСТЬ НА МАХОВИКЕ
SAE (J1349) 228 кВт /1950 об/мин
DIN (6270) 228 кВт /1950 об/мин
ВМЕСТИМОСТЬ КОВША
SAE, с “шапкой” 1,3 м³
CECE с “шапкой” 1,20 м³
ШИРИНА КОВША
БЕЗ БОКОВЫХ РЕЖУЩИХ КРОМОК 1120 мм
С БОКОВЫМИ РЕЖУЩИМИ КРОМКАМИ 1270 мм
ДЛИНА СТРЕЛЫ (ЦЕЛЬНОЙ) 7090 мм
ДЛИНА РУКОЯТИ 2900 мм
УСИЛИЕ ПРИ КОПАНИИ (ISO)
УСИЛИЕ, СОЗДАВАЕМОЕ КОВШОМ 250 кН
НАПОРНОЕ УСИЛИЕ РУКОЯТИ 158 кН
ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ KOMATSU
МОДЕЛЬ SA6D125E
ТИП СИСТЕМЫ ОХЛАЖДЕНИЯ ВОДЯНОГО ОХЛАЖДЕНИЯ
СИСТЕМА ВПУСКА ВОЗДУХА С ТУРБОНАДДУВОМ
КОЛИЧЕСТВО ЦИЛИНДРОВ 6
ДИАМЕТР ЦИЛИНДРОВ 125 мм
ДЛИНА ХОДА ПОРШНЯ 150 мм
РАБОЧИЙ ОБЪЕМ 11,04 л
РАБОЧИЕ (ЭКСПЛУАТАЦИОННЫЕ) ПАРАМЕТРЫ
Максимальный крутящий момент 1213 Н•м
Частота вращения двигателя при
максимальном крутящем моменте 1400 об/мин
СИСТЕМА ВПРЫСКИВАНИЯ ТОПЛИВА
ТОПЛИВО ДИЗЕЛЬНОЕ, МАРКИ D975-60T № 2D, ПО СПЕСИФИКАЦИИ ASTM
МЕТОД ВОСПЛАМЕНЕНИЯ НЕПОСРЕДСТВЕННЫЙ ВПРЫСК ТОПЛИВА
ТИП РЕГУЛЯТОРА ОБОРОТОВ МЕХАНИЧЕСКИЙ, ВСЕРЕЖИМНЫЙ
СИСТЕМА СМАЗКИ
СПОСОБ СМАЗКИ ПРИНУДИТЕЛЬНЫЙ
МАСЛЯНЫЙ НАСОС СИСТЕМЫ СМАЗКИ ШЕСТЕРЕННЫЙ НАСОС
ФИЛЬТР СИСТЕМЫ СМАЗКИ ПОЛНОПРОТОЧНЫЙ
ТИП СИСТЕМЫ ОХЛАЖДЕНИЯ ВОДЯНАЯ
ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ПРИНУДИТЕЛЬНАЯ ЦИРКУЛЯЦИЯ ПРИ ПОМОЩИ ЦЕНТРОБЕЖНОГО ВОДЯНОГО НАСОСА
ТИП ВЕНТИЛЯТОРА ВСАСЫВАЮЩИЙ
ТИП ВОЗДУХООЧИСТИТЕЛЯ СУХОЙ, С АВТОМАТИЧЕСКИМ УСТРОЙСТВОМ УДАЛЕНИЯ ПЫЛИ
СИСТЕМА ПУСКА
МЕТОД ПУСКА ПУСКОВОЙ ЭЛЕКТРОДВИГАТЕЛЬ
НАПРЯЖЕНИЕ ПУСКОВОГО ЭЛЕКТРОДВИГАТЕЛЯ 24 В
МОЩНОСТЬ ПУСКОВОГО ЭЛЕКТРОДВИГАТЕЛЯ 11,0 кВт
НАПРЯЖЕНИЕ ГЕНЕРАТОРА 24 В
ТОК ГЕНЕРАТОРА 33 A
АККУМУЛЯТОРНЫЕ БАТАРЕИ 2 x 12 В / 220 A•ч
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
ТИП СИСТЕМА HydrauMind
ТИП ГЛАВНОГО (ОСНОВНОГО) НАСОСА ПОРШНЕВОЙ НАСОС С РЕГУЛИРУЕМОЙ МОЩНОСТЬЮ
КОЛИЧЕСТВО НАСОСОВ 2
МАКСИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ 616 л/мин
ТИП ВСПОМОГАТЕЛЬНОГО НАСОСА ШЕСТЕРЕННЫЙ НАСОС
МАКСИМАЛЬНЫЙ РАСХОД 40 л/мин
УСТАНОВКИ ПРЕДОХРАНИТЕЛЬНЫХ КЛАПАНОВ
МАГИСТРАЛИ РАБОЧЕГО ОБОРУДОВАНИЯ 34,8 МПа (355 кг/см²)
СТРЕЛА, КОВШ 34,8 МПа (355 кг/см²)
РУКОЯТЬ 19,6 МПа (200кг/см²)
МАГИСТРАЛИ ДВИЖЕНИЯ 34,8 МПа (355 кг/см²)
МАГИСТРАЛИ ПОВОРОТА 27,9 МПа (285 кг/см²)
МАГИСТРАЛИ УПРАВЛЕНИЯ 2,9 МПа (30 кг/см²)
ПЕРЕМЕЩЕНИЕ 23,5 МПа (240кг/см²)
ГИДРОРАСПРЕДЕЛИТЕЛЬ
ТИП 6+2 – ЗОЛОТНИКОВЫЙ x 1
ГИДРОМОТОРЫ
ХОДОВЫЕ АКСИАЛЬНО-ПОРШНЕВОГО ТИПА x 2
ПОВОРОТА АКСИАЛЬНО-ПОРШНЕВОГО ТИПА x 1
КОЛ. ЦИЛИНДРОВ, диаметр цилиндра x ход поршня x диаметр поршня
СТРЕЛА 2, 160 x 1570 x 110 мм
РУКОЯТЬ 1, 185 x 1820 x 120 мм
КОВШ 1, 160 x 1270 х 110 мм
ПЕРЕМЕЩЕНИЕ 185 x 804 x 120 мм
ГИДРОРАСПРЕДЕЛИТЕЛЬ
ТИП 6+4 – ЗОЛОТНИКОВЫЙ x 1
КАБИНА ОПЕРАТОРА
ТИП ВСЕПОГОДНАЯ, ЗАКРЫТОГО ТИПА
ОСТЕКЛЕНИЕ ОДИНАРНОЕ
ОБОГРЕВАТЕЛЬ КАБИНЫ 3 000ккал/ч х 1
ОРГАНЫ УПРАВЛЕНИЯ РАБОЧИМ ОБОРУДОВАНИЕМ
ТИП Управление стрелой, рукоятью, движением фрезы и поворотом верхней платформы осуществляется двумя рычагами, включение перемещения стрелы одной педалью
УПРАВЛЕНИЕ ХОДОМ (ПОВОРОТОМ) МАШИНЫ
ТИП ДВУМЯ РЫЧАГАМИ
ПРИВОД
ПРИНЦИП РАБОТЫ ПРИВОДА ГИДРОСТАТИЧЕСКИЙ (ГИДРООБЪЕМНЫЙ)
СИСТЕМА РЕДУКЦИИ планетарная передача, двухступенчатая
МАКСИМАЛЬНОЕ ТЯГОВОЕ УСИЛИЕ 330 кН (33 700 кгс)
МАКСИМАЛЬНАЯ СКОРОСТЬ ХОДА (высокая) 5,5 км/ч
МАКСИМАЛЬНАЯ СКОРОСТЬ ХОДА (низкая) 3,2 км/ч
МАКСИМАЛЬНЫЙ ПРЕОДОЛЕВАЕМЫЙ УКЛОН 70 % (35 градусов)
ТОРМОЗА
ХОДА
РАБОЧИЙ ТОРМОЗ ГИДРАВЛИЧЕСКИЙ С БЛОКИРОВКОЙ
СТОЯНОЧНЫЙ ТОРМОЗ МАСЛООХЛАЖДАЕМЫЙ МНОГОДИСКОВЫЙ ТОРМОЗ
СИСТЕМЫ ПОВОРОТА (ПЛАТФОРМЫ)
РАБОЧИЙ ТОРМОЗ ГИДРАВЛИЧЕСКИЙ С БЛОКИРОВКОЙ
БЛОКИРОВОЧНЫЙ ТОРМОЗ МАСЛООХЛАЖДАЕМЫЙ МНОГОДИСКОВЫЙ ТОРМОЗ
ХОДОВАЯ ЧАСТЬ
ТИП ГУСЕНИЧНОГО ТРАКТОРНОГО ТИПА
ОСНОВНАЯ РАМА РАМА С Х-ОБРАЗНЫМИ ОПОРАМИ
РАМА ГУСЕНИЧНОЙ ТЕЛЕЖКИ КОРОБЧАТОГО СЕЧЕНИЯ
УПЛОТНЕНИЕ ШАРНИРОВ ГУСЕНИЧНОЙ ЦЕПИ ГЕРМЕТИЗИРОВАННЫЕ ГУСЕНИЦЫ
НАТЯЖИТЕЛЬ ГУСЕНИЦЫ ГИДРАВЛИЧЕСКОГО ТИПА
ТИП ОПОРНЫХ КАТКОВ С ПЛАВАЮЩИМ (САМОУСТАНАВЛИВАЮЩИМСЯ) УПЛОТНЕНИЕМ
БАШМАКИ ГУСЕНИЦ
ТИП С ОДИНАРНЫМ ГРУНТОЗАЦЕПОМ
КОЛИЧЕСТВО БАШМАКОВ ПО 49 С КАЖДОЙ СТОРОНЫ
КОЛИЧЕСТВО КАТКОВ
ПОДДЕРЖИВАЮЩИХ КАТКОВ ПО 2 С КАЖДОЙ СТОРОНЫ
ОПОРНЫХ КАТКОВ ПО 8 С КАЖДОЙ СТОРОНЫ
Удельное давление на грунт 61,7 кПа (0,63 кг/см²)
СИСТЕМА ПОВОРОТА (ПЛАТФОРМЫ)
ТИП ПРИВОДА ГИДРОСТАТИЧЕСКИЙ (ГИДРООБЪЕМНЫЙ)
СИСТЕМА РЕДУКЦИИ планетарная передача, двухступенчатая
ОПОРНО- ПОВОРОТНАЯ ПЛАТФОРМА ШАРНИРНАЯ ОДНОРЯДНАЯ
СКОРОСТЬ ПОВОРОТА 3 ОБ/МИН
ЗАПРАВОЧНЫЕ ЕМКОСТИ
ТОПЛИВНЫЙ БАК 605,0 л
РАДИАТОР 47,0 л
ДВИГАТЕЛЬ 32,0 л
БОРТОВОЙ РЕДУКТОР, С КАЖДОЙ СТОРОНЫ 11,5 л
КОНТУР ПРИВОДА ПОВОРОТА 21,5 л
ГИДРАВЛИЧЕСКАЯ СИСТЕМА 270,0 л
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
РАЗМЕРЫ
СТРЕЛА: 7090 мм
РУКОЯТЬ: 2900 мм
А: ГАБАРИТНАЯ ДЛИНА 11 960 мм
В: ГАБАРИТНАЯ ШИРИНА 3590 мм
С: ГАБАРИТНАЯ ВЫСОТА (ПО ВЕРХУ СТРЕЛЫ) 4220 мм
D: ГАБАРИТНАЯ ВЫСОТА (ПО КРЫШЕ КАБИНЫ) 3265 мм
Е: ДОРОЖНЫЙ ПРОСВЕТ ПОД ПРОТИВОВЕСОМ 1320 мм
F: МИНИМАЛЬНЫЙ ДОРОЖНЫЙ ПРОСВЕТ 555 мм
G: ЗАДНИЙ РАДИУС ПОВОРОТА ПЛАТФОРМЫ 3500 мм
Н: ОПОРНАЯ ДЛИНА ГУСЕНИЦ 4350 мм
I: ГАБАРИТНАЯ ДЛИНА ГУСЕНИЦ (ПО ГРУНТОЗАЦЕПАМ) 5355 мм
J: КОЛЕЯ ГУСЕНИЧНОГО ХОДА 2740 мм
К: ГАБАРИТНАЯ ШИРИНА ПО ГУСЕНИЦАМ 3340 мм
L: ШИРИНА ГУСЕНИЧНОЙ ЛЕНТЫ (БАШМАКА) 850 мм
М: ВЫСОТА ГРУНТОЗАЦЕПА 80 мм
N: ВЫСОТА МАШИНЫ (ПО ВЕРХУ КОЖУХА ДВИГАТЕЛЯ) 2365 мм
O: ШИРИНА ПОВОРОТНОЙ ЧАСТИ МАШИНЫ
(ПЛАТФОРМЫ) 2995 мм
P: РАССТОЯНИЕ ОТ ОСИ ПОВОРОТА
ПЛАТФОРМЫ ДО ЗАДНЕГО КОНЦА ПЛАТФОРМЫ 3500 мм
Q: ДЛИНА НА ГРУНТЕ (ТРАНСПОРТИРОВОЧНАЯ) 7553 мм
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
КОНТУРЫ (РАЗМЕРЫ) РАБОЧЕЙ ЗОНЫ
СТРЕЛА: 7060 мм
РУКОЯТЬ: 2900 мм
А: МАКСИМАЛЬНАЯ ВЫСОТА КОПАНИЯ 10 150 мм
А*: МАКСИМАЛЬНАЯ ВЫСОТА КОПАНИЯ 9770 мм
В: МАКСИМАЛЬНАЯ ВЫСОТА РАЗГРУЗКИ КОВША 6980 мм
В*: МАКСИМАЛЬНАЯ ВЫСОТА РАЗГРУЗКИ КОВША 6600 мм
С: МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 7490 мм
С*: МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 7000 мм
D: МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ ВЕРТ. СТЕНКИ 5680 мм
D*: МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ
ВЕРТ. СТЕНКИ 4950 мм
Е: МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ РАЗРЕЗА
НА УРОВНЕ 8 ФУТОВ (2440 мм) 7290 мм
F: МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ 11 500 мм
F*: МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ 10 920 мм
G: МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ НА
УРОВНЕ ГРУНТА 11 280 мм
G*: МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ
НА УРОВНЕ ГРУНТА 10 690 мм
Н: МИНИМАЛЬНЫЙ РАДИУС ПОВОРОТА 4990 мм
H*: МИНИМАЛЬНЫЙ РАДИУС ПОВОРОТА 4540 мм
I: МАКС. ВЫСОТА МИНИМАЛЬНОГО
РАДИУСА ПОВОРОТА 9320 мм
I*: МАКС. ВЫСОТА МИНИМАЛЬНОГО
РАДИУСА ПОВОРОТА 8940 мм
J: МАКСИМАЛЬНОЕ ПЕРЕМЕЩЕНИЕ (ВПРАВО) 1600 мм
K: МАКСИМАЛЬНОЕ ПЕРЕМЕЩЕНИЕ (ВЛЕВО) 1600 мм
Примечание. (*) – обозначены контуры рабочей зоны при максимальном перемещении стрелы.
ENGINE PERFORMANCE CURVE = КРИВЫЕ ЭКСПЛУАТАЦИОННЫХ ХАРАКТЕРИСТИК ДВИГАТЕЛЯ
ENGINE MODEL = МОДЕЛЬ ДВИГАТЕЛЯ
APPLICATION = ПРИМЕНЕНИЕ (МАШИНА)
NO. = №
BORE: 125 mm 4.92″ = ДИАМЕТР ЦИЛИНДРА: 125 мм
STROKE: = 150 mm 5.91″ = ХОД ПОРШНЯ: 150 мм
NO. OF CYLINDERS = КОЛ. ЦИЛИНДРОВ
PISTON DISPLACEMENT: = 11.04 LTR 674 in³ = РАБОЧИЙ ОБЪЕМ: 11,04 л
DATE =ДАТА
Max. torque…. = Максимальный крутящий момент: 1213 Н•м при 1400 об/мин
Kgm = кгм
N.m = Н•м
Lb.ft = фунто-футы
HP = брит. л.с.
kW = кВт
PS = л.с.
TORQUE = КРУТЯЩИЙ МОМЕНТ
Flywheel horsepower… = Мощность на маховике: 228 кВт при 1950 об/мин
g/PS.h = г/л.с.•ч
g/kG.h = г/кВт•ч
g/HP.h = г/брит. л.с.•ч
OUTPUT = МОЩНОСТЬ
OUTPUT = МОЩНОСТЬ
FUEL CONSUMPTION = ПОТРЕБЛЕНИЕ ТОПЛИВА
FUEL CONSUMPTION = ПОТРЕБЛЕНИЕ ТОПЛИВА
ENGINE SPEED (RPM) = ЧАСТОТА ВРАЩЕНИЯ ДВИГАТЕЛЯ (ОБ/МИН)
Показанные выше эксплуатационные показатели измерялись в следующих условиях: температура воздуха окружающей среды 25 °С (77 °F), атмосферное давление 100 кПа, давление насыщенного пара 1 кПа.
Оборудование двигателя включало в себя вентилятор, воздухоочиститель, водяной насос, масляный насос системы смазки, генератор переменного тока и глушитель.
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
ПЕРЕЧЕНЬ ПРИНАДЛЕЖНОСТЕЙ
№ ДЕТАЛИ ПО КАТАЛОГУ | НАИМЕНОВАНИЕ | КОЛ. | ПРИМЕЧАНИЕ |
КЛЮЧ ПУСКОВОГО ВЫКЛЮЧАТЕЛЯ | 2 | ||
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ | 1 | ||
КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ | 1 |
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
ТАБЛИЦА (ПЕРЕЧЕНЬ) ИНСТРУМЕНТА (ПОСТАВЛЯЕТСЯ ПО ЗАКАЗУ)
№ ДЕТАЛИ ПО КАТАЛОГУ | НАИМЕНОВАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
C9056-05513 | СУМКА ДЛЯ ИНСТРУМЕНТА | 1 | |
09019-08035 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
207-98-61130 | ТОРЦОВЫЙ ГАЕЧНЫЙ КЛЮЧ | 1 | ФИЛЬТР |
09033-00190 | ОТВЕРТКА | 1 | |
09039-00150 | МОЛОТОК | 1 | |
09055-10390 | ЛОМИК | 1 | |
07950-10450 | НАГНЕТАТЕЛЬ КОНС. СМАЗКИ | 1 | |
07951-31400 | СОПЛО (НАКОНЕЧНИК) | 1 | |
07950-90403 | КАРТРИДЖ (КОНС. СМАЗКА) | 1 | |
09002-03641 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
09002-01417 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
09002-01922 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
09007-00836 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
09002-02427 | ГАЕЧНЫЙ КЛЮЧ | 1 | |
0900203032 | ГАЕЧНЫЙ КЛЮЧ | 1 |
ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР KOMATSU PC400LC-6
ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ (ПОСТАВЛЯЮТСЯ ПО ЗАКАЗУ)
№ ДЕТАЛИ ПО КАТАЛОГУ | НАИМЕНОВАНИЕ | КОЛ. | ПРИМЕЧАНИЕ |
6150-11-7812 | УПЛОТНЕНИЕ | 6 | крышкА ГОЛОВКИ ЦИЛИНДРА |
6150-11-8810 | ПРОКЛАДКА | 6 | крышкА ГОЛОВКИ ЦИЛИНДРА |
6150-11-8820 | РЕЗИНА | 24 | крышкА ГОЛОВКИ ЦИЛИНДРА |
600-211-1230 | ПАТРОН МАСЛЯНОГО ФИЛЬТРА | 1 | фильтр МОТОРНОГО МАСЛА |
600-311-8292 | ПАТРОН МАСЛЯНОГО ФИЛЬТРА | 1 | фильтр МОТОРНОГО МАСЛА |
04121-22262 | РЕМЕНЬ | 1 | охлаждающИЙ вентилятор |
07002-22434 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | пробкА слива масла из двигателя |
208-60-61180 | ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ | 1 | фильтр гидравлической системы |
07000-05210 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | фильтр гидравлической системы |
07002-01223 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | контрольнАЯ пробкА механизма отбора мощности |
07002-02434 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 4 | |
07020-00000 | ФИТИНГ | 4 | |
07020-00675 | ФИТИНГ | 4 | |
07020-00900 | ФИТИНГ | 1 | |
20Y-60-21470 | ЭЛЕМЕНТ | 1 | маслянЫЙ бак гидравлической системы |
208-98-61110 | ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ | 1 |

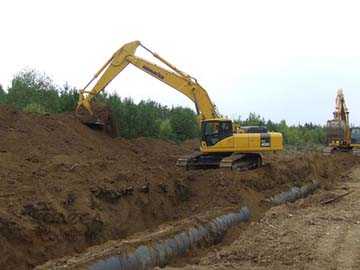

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ И ЧИСТКИ ТРУБЫ
Обеспечивает не только защиту трубы, но и ее чистку.
Эффективно облегчает работу последующих машин технической цепочки.
Технические характеристики
ПАРАМЕТР | СПИЦИФИКАЦИЯ | |
Способ защиты | Прикрытие трубы сверху и с боков стальной конструкцией | |
Размер трубы | мм | 1,420 (диаметр) |
Принцип работы | Перемещение при работе ковша экскаватора | |
Ширина | мм | 1620 |
Длинна | мм | 2000 |
Высота | мм | 1080 |
Масса | кг | 710 |
auto-dnevnik.com
Экскаватор Komatsu PC400-7 технические характеристики впечатляют
Экскаватор Komatsu PC400-7
Экскаватор Komatsu PC400-7 относиться к классу техники оборудованной лопатой прямого типа, которая относится к линейке Komatsu PC. Именно поэтому основным свойством для данной серии конструкций эта модель может похвастать очень высокой степенью производительности и огромным диапазоном выполняемых работ, а также небольшим уровнем расхода горючего и распределением массы максимально оптимально.
Эта модель техники также предусматривает удобную кабину для оператора, все приборы и рычаги для управления оборудованием в ней располагаются эргономично.
Технические характеристики Коматсу PC400-7
Эта техника оснащена мощным мотором фирмы Komatsu, его объем составляет более одиннадцати литров, он шестицилиндровый. Самая высокая скорость движения техники составляет 5,5 километров за час. Кош имеет объем от 1,3 до 2,2 куба, а платформа поворачивается со скоростью девять оборотов за минуту. Экскаватор Komatsu PC400 7 при полном комплектовании имеет вес более 43-х тонн.
Мощность маховика составляет 228 на 1950 кВт/об. за минуту.
Топливный бак имеет объем в 605 литров, а гидробак 270. Техника имеет некоторые особенности в гидравлической системе – это оснащение машины двумя насосами, которые являются гидравлическими и поршневыми, также они имеют переменную производительность, самый высокий уровень потока масла равен 616 литрам за одну минуту, самый высокий уровень давления масла составляет 355 килограмм на кв. сантиметр.
Ширина цепи гусеницы в экскаваторе равна 60 сантиметров, а на грунт гусеницы осуществляют давление, которое равняется 0,79 килограмма на один кв. сантиметр. Экскаватор Komatsu PC400-7 имеет длину стрелы в 4000 миллиметров, а рукоятка имеет длину в 2900 миллиметров.
Двигатель имеет небольшой расход топлива, в то время как мощность при выходе достаточно высокая. Мотор оборудован турбонаддувом и системой охлаждения при помощи воздуха, а также он имеет мощность в 330 лошадей. Небольшой расход горючего достигнут при помощи системы впрыска горючего, которая имеет электронное управление.
Также данная машина имеет высокую степень усилия при резании грунтов. Если же включать опцию активного уровня усилие напора рукоятки становиться больше на целых 8 процентов, а усилие резания становиться больше на 9 процентов, если сравнивать с предыдущей моделью экскаватора Komatsu PC300. Стрела может работать в двух режимах, специальный переключатель помогает включать мощный режим для резания грунтов или же плавную работу стрелы.
kowsh.ru
Рабочий вес | 19065 кг |
Объем топлива | 300 л. |
Объем жидкости гидравлической системы | 129 л. |
Объем масла двигателя | 32 л. |
Объем жидкости системы охлаждения | 36 л. |
Объем жидкости трансмиссии | 38 л. |
Объем жидкости передней оси/дифференциала | 38 л. |
Объем жидкости задней оси/дифференциала | 38 л. |
Статический опрокидывающий вес | 15525 кг |
Радиус поворота | 6035 мм |
Рабочее напряжение | 24 В |
Сила тока генератора | 60 амперы |
Размер шины | 23.5 R25 – 750/65 R25 |
speceps.ru
Добавить комментарий
