Устройство автомобильного колеса — Энциклопедия журнала "За рулем"

Устройство автомобильного колеса:
1 — шина;
2 — обод;
3 — ступица

Колесо автомобиля состоит из пневматической шины, обода, соединительного элемента (диска), ступицы и пневматических шин.
В зависимости от конструкции обода и соединительного элемента колеса могут быть разборными и неразборными, дисковыми и бездисковыми. Ступица колеса обеспечивает его свободную установку на оси автомобиля.

Неразборное колесо с глубоким ободом

Обод служит для соединения шины с колесом. С этой целью ему придается специальная форма. Колесо в сборе должно быть сбалансировано, балансировочные грузики крепятся к ободу с помощью пружинных зажимов или клея. На большинстве легковых автомобилей и грузовых небольшой грузоподъемности используются глубокие, неразборные ободья.
Глубокий обод жестко соединяется с диском, который служит для крепления колеса к ступице с помощью болтов или гаек со шпильками. Полки глубокого обода имеют конусную форму для плотной посадки шины на обод. Угол наклона полок составляет, как правило (5±1)°. Полки обода заканчиваются закраинами, имеющими определенную форму и служащих боковыми упорами для шины.

Расстояние между закраинами называется шириной профиля обода. В средней части обода имеется углубление, необходимое для облегчения монтажа и демонтажа шины на обод. Это углубление (ручей) может быть расположено симметрично относительно плоскости колеса или со смещением.

Размеры и профиль обода регламентированы соответствующими стандартами. На каждый обод наносится соответствующая маркировка, из которой можно узнать размеры и профиль. Основные размеры обода, ширину профиля и диаметр, как правило, все изготовители указывают в дюймах, за исключением компании Michelin, которая применяет для этого миллиметры.
Пример маркировки: 5J × 13h3 ET 30, где:
5 — ширина обода в дюймах;
13 — диаметр обода в дюймах;
J и h3 — конструктивные особенности профиля обода;
ET 30 — вылет (от немецкого слова Einpresstiefe — ET) 30 мм.

Положительное (а) и отрицательное (б) плечо обката управляемого колеса

Вылет колеса (выступ) является важным параметром. Любое колесо должно «охватывать» ступицу, к которой оно крепится, потому что центр пятна контакта шины с дорогой смещается относительно вертикальной оси, проходящей через центр ступицы на небольшую величину, которая рассчитывается при конструировании подвески и рулевого управления автомобиля.

Величина вылета особенно важна для управляемых колес, потому что положение пятна контакта относительно оси поворота колеса играет важную роль в определении характеристик поворота автомобиля.

Неразборные колеса с глубоким ободом обычно центрируются на ступице с помощью центрального отверстия. Если диаметр центрального отверстия больше, чем у посадочной части ступицы, то центрирование осуществляется по коническим (или сферическим) поверхностям в отверстиях диска, предназначенных для крепления болтами или гайками. Иногда для лучшего центрирования и облегчения монтажа используют пластмассовые кольца, которые устанавливаются перед монтажом колеса на ступицу в центральное отверстие диска.
Колесные диски легковых автомобилей изготавливаются штамповкой из стали с последующей сваркой обода и диска или из легких сплавов (алюминиевых или магниевых). Наиболее прочные колеса из легких сплавов — кованые. Они имеют мелкозернистую структуру и высокую прочность при малой массе.

Легкосплавные колеса дороже стальных, но эстетически привлекательнее. Колеса изготавливались и из композитных материалов: например, еще в 70-е гг. фирма Citroёn выпускала армированные углепластиковые колеса, которые весили в два раза меньше металлических. Однако из-за высокой стоимости таких колес они устанавливаются только на дорогих спортивных автомобилях.

Конструкция разборного обода грузового автомобиля:
1 — закраина;
2 — обод;
3 — разрезная часть обода;
М — ширина обода;
D — диаметр обода

Разборные ободья применяют для колес большинства грузовых автомобилей и автобусов. Разборные ободья могут быть дисковыми и бездисковыми. Наиболее часто используются разборные ободья с коническими посадочными полками.

Бездисковое колесо, его общий вид (а) и крепление колеса (б):
1 — секторы колеса;
2 — ступица;
3 — крепление;
4 — шпилька;
5 — гайка

Шины грузовых автомобилей имеют большие размеры и высокую жесткость, поэтому монтаж таких шин на неразборные ободья затруднен. Разборные ободья позволяют облегчить эту задачу. Для некоторых шин грузовых автомобилей большой грузоподъемности применяют разборные ободья с распорными кольцами. Такие ободья состоят из двух частей, соединяемых между собой болтами. Такая конструкция надежно удерживает шину на колесе независимо от значения давления воздуха в шине.

Ступицы колес изготавливают из стали или ковкого чугуна. К ним крепятся элементы тормозных механизмов, диски и барабаны. Ступица устанавливается на подшипниках, которые должны воспринимать не только радиальные, но и осевые усилия от действия боковых сил. В ступицах устанавливают конические роликовые или шариковые радиально-упорные подшипники.
В подшипники колес закладывается смазка, выдерживающая высокие температуры. Для предотвращения вытекания смазки и попадания грязи подшипники уплотняются сальниками.

Подробнее о колесном диске - в главе Колесный диск

wiki.zr.ru

Чтобы колеса не оторвались – Основные средства

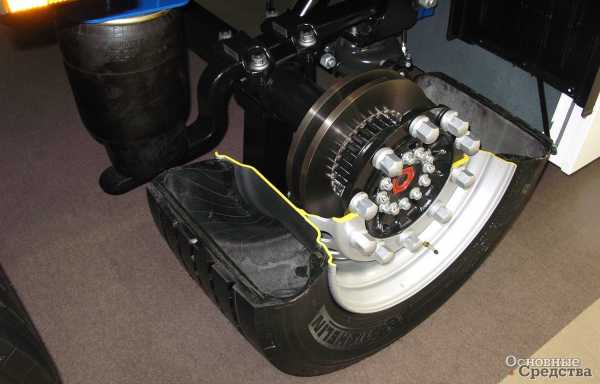

Крепление колес

Крепление колес ослабляется по многим причинам, но самая распространенная – неправильный момент закручивания гаек крепления. Обрыв шпилек в результате слабой затяжки гаек встречается часто. По той же причине нередко разбивает отверстия на дисках, деформирует гайки и шпильки. «Перекручивать» также не рекомендуется: при закручивании с большей, чем надо, силой диск и шпильки можно повредить, и при движении колесо оторвется от транспортного средства. Если закрутить гайку с рекомендованным крутящим моментом (который в общем случае зависит от размера гайки), она не открутится. Но периодически все же следует проверять надежность затяжки и подтягивать гайки крепления колес.

Силы, удерживающие вместе диск колеса и ступицу, создаются силой трения в резьбе гайки на шпильке и силой трения гайки о колесный диск. Прежде чем гайки крепления колеса будут надежно закреплены, их придется подтянуть несколько раз, особенно на новых колесах, у которых слой краски в местах контакта гаек и диска, разрушаясь, дополнительно ослабляет силы трения. На новом грузовике затяжку гаек следует проверять через первые 50…70 и 100…150 км пробега, а затем при каждом регулярном тех­обслуживании, периодичность которого зависит от условий эксплуатации: это может быть через 15 тыс. км, а может и всего через 3 тыс. км.

Крепление колес прицепов следует подтягивать чаще, чем колес тягача, поскольку при движении прицеп кидает из стороны в сторону и на его колеса действуют боковые силы, которые «разбалтывают», ослабляют крепление колес.

Современные колеса крепятся коническими (более старая конструкция) или фланцевыми гайками. Преимущества крепления фланцевыми гайками в том, что у отверстий крепления отсутствует фаска и, следовательно, исключается такой дефект, как износ («разбивание») фаски. Кроме того, при одинаковом моменте закручивания усилие прижатия фланцевой гайки выше, чем конической. При креплении коническими гайками в случае несовпадения угла конуса гайки и фаски на диске (при использовании неоригинальной гайки) гайка может прочно застрять в отверстии и ее невозможно будет открутить. На фланцевые гайки рекомендуется наносить смазку между шестигранной частью и шайбой. При этом надо следить, чтобы смазка не попала на поверхность шайбы, прижимающейся к диску, и не ослабила силу трения.

С течением времени усилие, с которым прижаты сопряженные поверхности, ослабевает, например, если резьба изношена. Не пытайтесь как-либо отремонтировать изношенную резьбу на шпильках крепления колеса. Если шпилька или гайка неисправна, ее следует заменить.

Также сила прижатия гайки уменьшается под действием вибрации или если поверхность, к которой прижата гайка, покрыта ржавчиной. Но и приржавевшую гайку не открутишь, а колесный диск никакой силой с места не сдвинешь, и иногда приходится разогревать приржавевшие гайки сваркой или даже обрезать шпильки сваркой. Поэтому с коррозией следует бороться и для того, чтобы иметь возможность заменить колесо.

Коррозия не только ослабляет силу закручивания гаек крепления колес. В процессе коррозии на поверхности диска возникают щербины и впадины, уменьшая тем самым эффективную толщину детали и ослабляя ее. Мельчайший дефект поверхности становится концентратором напряжений. Со временем из щербин развиваются трещины. Обычно в программу регулярного технического обслуживания колес входит очистка от ржавчины и покраска колесных дисков. После того как ржавчину удалят (например, металлической щеткой или пескоструйной обработкой), следует осмотреть диск, чтобы выявить признаки трещин или питтинга (точечной коррозии). Если коррозия минимальная, дефекты можно зашлифовать, диск покрасить и снова использовать, но если обнаружатся серьезные дефекты, использовать диск нельзя.

Динамометрический ключ измеряет сопротивление вращению гайки. Если шпилька новая, а на резьбе есть небольшие заусенцы, сопротивление закручиванию будет несколько выше расчетного. После того как гайка будет откручена, во второй раз момент закручивания по «чистой» резьбе будет уже меньше, чем в первый раз.

Подкрашивая колесные диски, надо следить, чтобы краска не попала на резьбу шпилек, потому что при закручивании гаек краска создаст дополнительное сопротивление, показания динамометрического ключа будут некорректными и усилие затяжки будет недостаточным. Слой краски на поверхности диска, контактирующей с гайкой, не должен превышать 0,1 мм. Более толстый слой краски может стать причиной ослабления сил трения и крепления колеса. Некоторые механики сначала прикручивают колеса, а затем уже красят диски вместе с гайками. В этом случае краска предохраняет от коррозии открытые участки резьбы шпилек.

Большое количество ржавчины на резьбе шпильки или гайки также создает дополнительное сопротивление и приводит к неправильному моменту затяжки. Эту проблему иногда помогают решить несколько капель масла, нанесенные на корродировавший участок резьбы. Однако наносить масло следует очень аккуратно – если оно попадет на посадочное место гайки на диске, сила трения ослабнет, показания динамометрического ключа при закручивании будут неправильными и возрастет риск самоотворачивания гайки. Это относится прежде всего к колесам, которые крепятся на шпильках коническими гайками. Впрочем, многие водители не дожидаются, когда на резьбе появится коррозия, а всегда при закручивании конических колесных гаек аккуратно наносят на резьбу консистентную смазку так, чтобы она не попала на коническую часть гайки и в отверстия в диске.

В результате люфта и ударов при движении машины поверхность гайки, прилегающая к диску, может быть повреждена. Повреждаются также диски и шпильки, причем шпильки может оборвать, а диск нередко раскалывается.

Убедившись, что крепление колес в порядке, можно перейти к проверке колесных подшипников и шаровых опор.

Быстрая проверка люфта колеса вручную

Понятно, что вручную проверить люфт можно только на сравнительно небольшом колесе.

Следует поддомкратить одно колесо (лучше начать с переднего) и покачать его за верхний-нижний края, проверяя наличие люфта в шкворне или подшипниках. Для определения величины люфта можно воспользоваться индикатором. Большинство производителей указывают допустимую величину люфта верхней части колеса грузовиков и прицепов в вертикальной плоскости 0,25...0,50 мм. Обычно опытный механик может оценить величину люфта, не пользуясь приборами, «на ощупь», покачивая колесо руками.

Во время покачивания колеса следите за тормозным цилиндром – если он движется вместе с колесом, это верный признак люфта в поворотном шкворне. Если колесо движется само по себе, то скорее всего люфт в подшипнике.

Кроме того, следует проверить люфт колеса в горизонтальной плоскости, покачав его за переднюю-заднюю часть (взяться руками в положении «3 и 9 часов» на циферблате). Движение свидетельствует о люфте в шаровых опорах рулевых тяг. (Но это только при отсутствии люфта в подшипниках ступицы колеса.) Приступая к этой проверке, следует помнить два правила: нельзя смазывать проверяемые узлы перед проверкой, потому что консистентная смазка заполнит зазоры и вы не выявите люфта. И второе: если температура воздуха ниже –5 °С, консистентная смазка загустевает, и вы также не выявите люфт.

Подшипники ступиц

В процессе эксплуатации машины все подшипники изнашиваются и рано или поздно выходят из строя. Если вовремя не заменить изношенный подшипник, он может разрушиться в движении, что очень опасно.

Чтобы подшипники не выходили из строя раньше времени, их надо регулярно смазывать и регулировать. Периодичность смазки определяется заводом – изготовителем машины. Периодичность регулировки, как правило, совпадает с периодичностью смазки. Но при регулировке следует помнить, что небольшой люфт в роликовых конических подшипниках (величина указана выше) не только не вреден, но даже желателен. Допустимо даже, если люфт превышает на 20…50% рекомендуемое значение. Гораздо хуже, если люфта вообще нет либо регулировочная гайка ступичных подшипников затянута слишком сильно – это может привести к перегреву и последующему разрушению подшипников.

Если подшипники ступиц предельно изношены, это почти всегда можно определить по звуку при их вращении. Практически всегда изношенный подшипник перед разрушением шумит при работе значительно больше, чем подшипник исправный. Шум изношенных ступичных подшипников обычно похож на глухое шуршание. Опытный механик всегда определит по звуку, в нормальном ли состоянии подшипник.

Если при движении со стороны ступиц колес появился подозрительный звук, но точно определить его причины и происхождение не удается, надо проделать следующее: поддомкратить колеса, находящиеся на одной оси, и по очереди вращать каждое из них. Если одно колесо при вращении шумит значительно больше другого, высока вероятность того, что скоро на нем подшипники ступицы придут в полную негодность.

Шины

Покрышка, пожалуй, самая дорогая и при этом быстроизнашивающаяся часть колеса. Разрыв покрышки в движении очень опасен. Поэтому необходимо всегда содержать шины в исправном состоянии, своевременно ремонтировать и обслуживать.

Обслуживание шин в основном сводится к регулярной проверке и доведению до нормы давления воздуха в них. Следует поддерживать давление воздуха в шине, рекомендованное заводом-изготовителем,  однако при этом надо учитывать, что для продления срока службы покрышки ее лучше перекачать, чем недокачать. Небольшое превышение давления воздуха, как правило, не приводит к неприятным последствиям, зато пониженное давление значительно сокращает срок службы шины. Однако значительное превышение давления снижает устойчивость и проходимость любой колесной машины, поэтому давление, рекомендованное производителем, – оптимальный вариант.

На долговечность шин управляемых колес значительно влияют углы их установки, поэтому схождение-развал управляемых колес следует проверять регулярно. Многие производители автомобилей рекомендуют проверять и регулировать углы установки управляемых колес через каждые 5000 км. При неправильной регулировке протектор может износиться очень быстро – за несколько сотен километров.

Полезные советы

Водитель обязан проверять состояние колес перед началом работы и после окончания смены.

• Проверьте то, что можно заметить невооруженным глазом: нет ли перекосов, биения, несоосности; достаточное ли давление в шинах; не трется ли колесо о другие детали машины – раму, крыло. Обращайте внимание на признаки неравномерного износа на протекторе или боковинах, «пузыри» вследствие разрыва нитей корда и другие дефекты. Не установлены ли в пару разные шины, все ли колпачки вентилей на месте.

• Обратите внимание на все случаи подтекания масла и топлива – эти жидкости могут повредить шины.

• Проверьте, не погнуты и не имеют ли иных повреждений диски, нет ли следов проворачивания шины относительно диска.

• Все оси и колеса должны быть расположены (вращаться) в правильных плоскостях, ходы подвески также должны совершаться в правильных плоскостях. Отклонения могут стать причиной пробуксовки и проскальзывания шин, что, конечно, сокращает срок их службы, создает дополнительно сопротивление качению и вызывает увеличение расхода топлива.

• Удалите все предметы, застрявшие в протекторе и между сдвоенными шинами.

• Осмотрите шины, имеющие порезы или иные дефекты. На внедорожных шинах часто бывают повреждения, но далеко не всегда они опасны и ухудшают ее рабочие характеристики. Если же повреждение действительно серьезное, шину следует заменить или отремонтировать. Обратитесь к квалифицированным специалистам, которые могут определить, возможно ли отремонтировать или следует заменить поврежденную шину. Отверстий от гвоздей можно заделать сколько угодно. Порезов должно быть не более двух. Допускается отверстие в зоне рисунка протектора не более 10 мм длиной. Возможности ремонта в наиболее нагруженных зонах боковин также ограничены.

• Запрещается применять сварку или иным образом нагревать диски вблизи смонтированной шины. Следует обязательно снимать шины перед тем, как производить ремонт диска, связанный с нагревом.

• Прежде чем снимать обод внутреннего или наружного колеса, следует выпустить воздух из обеих сдвоенных шин.

• Запрещается поднимать шины краном, закрепив крюк изнутри за боковину. Используйте плоские ременные стропы, которые должны охватывать шину с наружной стороны.

• Не устанавливайте на управляемые оси поврежденные шины и диски.

• Заменять шины следует заблаговременно. Эксплуатировать шины до тех пор, пока глубина канавок не достигнет предельной величины, невыгодно. Рекомендуется оставить примерно 5 мм рисунка до предельной глубины, чтобы шину можно было восстановить методом наварки.

• Хранить шины следует в прохладном сухом помещении, защищая от воздействия прямого солнечного света, в вертикальном положении, а не складывая стопками.

os1.ru

Крепление колесных дисков

Поставить колесо на автомобиль – процедура, на первый взгляд, простая, а потому за нее часто готов взяться даже начинающий автомобилист. Но «лезть в воду, не зная броду», опасно для жизни. Подобрать диски – это полдела, необходимо еще и правильно выбрать крепление дисковое и одеть колеса так, как этого требует автопроизводитель.

Всего различают три типа крепления колеса на ступицу, из которых нас интересуют только два: колесные болты и колесные гайки на шпильках. Еще один вид крепления - одной центральной гайкой применяется только на гоночных автомобилях, говорить о которых в этой статье мы не будем.

Болты на колеса

Болты на колеса применяются преимущественно на автомобилях европейского производства. Выбор начинается с того, какие диски у вас стоят – литые или штампованные. Первые более толстые, что и надо в первую очередь иметь в виду подбирая крепления для дисков. Болты для литых дисков должны быть более длинными, чем болты для штампованных дисков.

Если болт для литого диска использовать на штамповке, есть большая вероятность, что он упрется в ступицу, а усердие при закручивании доведет болт до тормозных деталей, из-за чего движение автомобиля станет небезопасным. В противоположной ситуации, когда литые диски закрепляются с помощью болта для штамповки, колесо, закрепленное на меньшее количество витков, может открутиться на ходу.

Болты на колеса могут быть выполнены в разных цветовых решениях, что позволяет подобрать их в цвет дисков, отличаются они материалом из которого изготовлены и покрытием: стальные, титановые, хромированные,  никелированные и др. Материал определяет насколько болты колесные восприимчивы к коррозии, а стало быть, как долго они прослужат. Впрочем, разумно покупать новый крепеж непосредственно вместе с новыми дисками.

Выбирая болты на колеса, следует внимательно смотреть и на резьбу, поскольку далеко не все имеют одинаковый шаг. Даже небольшое отклонение шага резьбы от требуемого, испортит резьбу ступицы. Чаще всего болты для дисков имеют шаг 1,25 или 1,5 мм., а диаметр резьбы – 12 или 14 мм. Но ориентироваться надо на то, что указано автопроизводителем.

Гайки на колеса

Гайки для дисков популярны на машинах американского автопрома, а также находят применение на некоторых моделях японских автомобилей и даже на отечественных машинах.
Колесные гайки, равно как и болты выполняются из разных материалов, самый лучший из которых – титан, используемый обычно при тюнинге, но не популярный в массовом использовании из-за высокой стоимости. Кроме того для изготовления может применяться алюминий (кованный с примесями магния и кремния) преимущество которого легкость, а недостаток – невысокая прочность. Поэтому самый распространенный вариант – это стальные колесные гайки.

Гайки на колеса могут быть с буртиком или без него. Также как и в случае с болтами колесными необходимо внимательно смотреть, какая резьба необходима для вашего автомобиля, что позволит избежать неприятностей на дороге. Выбирая гайки на колеса, вы можете остановить свой выбор на открытых или закрытых моделях. Преимущество последних в том, что они лучше защищают от влаги и грязи.

Крепления дисковое: советы по установке

Перед тем, как установить диск на ступицу, необходимо тщательно очистить посадочные места от грязи. Очень важный момент, который вызывает множественные споры – необходимо ли смазывать болты и гайки колесные смазкой. Разъясним ситуацию. Если речь идет о графитовой смазке или смазки на масляной основе – категорически нет, перед тем как закрутить гайки или болты колесные можно резьбу немного обработать аэрозолью или WD-40, делается это чтобы предотвратить преждевременное появление коррозии. Но, ни в коем случае, нельзя оставлять на резьбе жирную смазку, иначе возможно самопроизвольное откручивание колес на ходу. Поэтому даже, если вы устанавливаете колеса на шиномонтаже, проверьте, чтобы «заботливый» работник не смазывал крепления – это грозит серьезным ДТП.

Болты или гайки крепления колес затягивают динамометрическим ключом, как правило, моментом около 10-11 кгс"м, но более точное значение указано в руководстве по эксплуатации автомобиля. Причем, это значение также важно, как и все остальные параметры, на которые надо обращать внимание, поскольку при перетяжке болтов диск колеса деформируется, профиль отверстия нарушается, и колесо перестает удерживаться на ступице с необходимой силой. Если крепление дисковое подобрано верно и правильно установлено, то колеса будут держаться крепко и не «потеряются» на ходу.

Проставки для дисков

Проставки для дисков, в зависимости от целей которые они призваны выполнять, делятся на два типа. Первый – проставки для изменения вылета диска, они устанавливаются между ступицей и диском. Используют их при тюнинге автомобиля, когда надо увеличить колесную базу. Соответственно, здесь выбор исходит от того, насколько вы хотите вынести колеса – ширина проставок колеблется от 3 до 20 мм.

Другой вариант – это проставки, которые изменяют PCD (крепежные отверстия, а также при необходимости изменяют их количество) они прикручиваются болтами, которые вместе с гайками идут в комплекте, непосредственно к ступице, после чего крепится диск. В этом случае увеличивается колесная база до 20 мм на одно колесо. Подобные проставки были распространены, когда разнообразие дисков в определенном размере превышало остальные, сегодня же можно купить диски всех типоразмеров в достаточном ассортименте и проставки для изменения PCD используют, как правило, те, у кого остались диски от старого автомобиля, но не подходящие по своим размерам на новую машину.

Установочные кольца

Несмотря на то, что автопроизводители категорически не рекомендуют устанавливать диски, отличающиеся от стандартных параметров, многие автомобилисты все равно на это идут. Если к этому подходить грамотно, никаких проблем не возникнет. Дело в том, что установка диска с бóльшим центральным отверстием ведет к несоответствию отверстия диска и ступицы, появляется люфт и как следствие дисбаланс колес, для устранения этого используются установочные кольца, которые обеспечивают полное сопряжение центрального отверстия диска с диаметром ступицы. Устанавливаются центровочные кольца своей узкой часть в центральное отверстие диска, а другой широкой частью подходят к ступице.

www.konsulavto.ru

расположение и крепление колес автомобиля, срок службы, принцип работы

1629 Просмотров

Без автомобиля своей жизни не представляют как жители крупных мегаполисов, так и сельские обитатели. Одной из ключевых составляющих железного коня являются колеса. Это не удивительно, ведь именно от веса, состава и их расположения на ступице зависит срок службы большинства элементов подвески и, что немаловажно, безопасность передвижения по дорогам.

Общие сведения

Чтобы выяснить, насколько качественные колеса установил на машину владелец, стоит понять, как устроено обыкновенное автомобильное колесо. Принцип работы автомобильного колеса достаточно прост: конструкция, имеющая равномерно распределённый вес, вращается вокруг оси и осуществляет движение машины. Принцип работы не зависит от того, о передней или задней оси идет речь, — расположение креплений и различных подвижных частей в обоих случаях одинаково.

Чтобы колесо не нагружало ось чрезмерно или неравномерно, при каждом шиномонтаже производят тщательный контроль распределения веса. Зачем это нужно?

Если баланс нарушен, то при движении будет чувствоваться биение, а управляемость машины станет хуже в несколько раз.

Вообще говоря, состав колеса не так прост, как это может показаться на первый взгляд. Так, список всех составляющих достаточно широк и занимает несколько десятков строчек, с учетом всех креплений и их элементов.

В составе колеса одной из самых важных частей является диск. Он может быть выполнен как из металла, так и особого состава, включающего в себя несколько различных сплавов. При этом стальной диск обладает самым большим весом и не выглядит привлекательно. Вес кованых и литых дисков значительно ниже, благодаря облегченному составу, а их прочность в несколько раз выше.

Шина — это еще одна часть, которая входит в конструкцию колеса современного автомобиля. В отличие от старых моделей, покрышка не имеет камеры. Шины, в зависимости от типа и размера, имеют различный вес и строение, а потому их срок службы может разниться. Так, грузовые покрышки изготовлены из более прочного и жесткого сплава и обладают большим весом, а потому имеют повышенный срок службы и готовы выдерживать сотни тысяч километров пробега без риска преждевременного износа.

Принцип работы подобной системы достаточно прост. Так, диск осуществляет равномерное распределение нагрузки на обод при движении и соединяет ступицу автомобиля непосредственно с колесом сборе. Работа покрышки заключается в том, чтобы обеспечивать надежное сцепление машины с дорогой. Схема работы зимней резины — в том, чтобы обеспечивать управляемость в лед, а летней — в дождь и влажную погоду, при сохранении высокого срока службы.

Советы и рекомендации

Надежная работа автомобиля — залог уверенности за рулем и максимальной безопасности даже при движении на больших скоростях.

Грамотное и своевременное обслуживание колес, знание их строения и принципа работы помогут не только избежать большинства проблем на дороге, но и оградить владельца от недобросовестных сотрудников киномонтажей, которые нередко предлагают ненужные и весьма дорогостоящие работы.

Срок службы покрышки, в среднем, составляет порядка 50 тысяч километров. Как правило, этого пробега достаточно, чтобы осуществился полный износ протектора и его стирание. По приезде в шиномонтаж, владельцу может быть предложена услуга по восстановлению протектора, однако от нее все же стоит отказаться.

Чтобы определить, каков срок до замены резины на новую, стоит обратить внимание на его протектор. Зачем же стоит смотреть именно на него? Как правило, протектор состоит из системы индикаторов, которые явно дадут знать владельцу о остаточной высоте объемного рисунка. Так, если протектор в средней части стерся до индикатора наибольшей толщины, срок до замены составляет порядка 5 тысяч километров.

Итак, зачем стоит избегать услуг по восстановлению структуры протектора? Строение покрышки таково, что при первом стирании протектора нарушается сама структура, и восстановить ее уже невозможно. Если все же придется прибегнуть к услуге восстановления протектора, то срок службы восстановленной резины окажется крайне малым, и в итоге потраченные деньги окажутся выброшенными на ветер.

Еще одна немаловажная часть обслуживания колеса автомобиля — это грамотное обслуживание колесного диска. От качества этой части колеса зависит безопасность вождения, поскольку наличие повреждений и трещин вполне может привести к потере управления на высокой скорости.

Для стального диска алгоритм обслуживания достаточно прост. Необходимо внимательно осмотреть всю конструкцию с обеих сторон и определить, имеют ли место значительные сколы краски, ржавчина или иные признаки того, что деталь имеет значительный износ.

Чтобы этого избежать, производят регулярную проверку и балансировку колесных дисков автомобиля при помощи балансировочных весов. Для этого применяется специальное оборудование, которое с высокой точностью может выдавать информацию о том, какие дефекты имеет деталь. Если в качестве краски появляются сомнения, лучшим решением будет немедленное ее восстановление.

Это действительно важно, поскольку металл, подверженный эрозии, станет разрушаться достаточно быстро. В конечном счете, подобный процесс приведет к разрушению структуры самого диска, и на высоких скоростях он может попросту треснуть.

Для литого диска важно отсутствие трещин, которые нередко появляются при проезде ухабов и попадании в ямы. При обнаружении подобного дефекта, следует незамедлительно заменить деталь на новую, во избежание риска аварии и потери управления.

Подводя итоги

Грамотное обслуживание колес автомобиля — это залог безопасного и комфортного вождения. Зная расположение и назначение всех составляющих колеса, владелец убережет себя от недобросовестных сотрудников шиномонтажей, будет способен производить начальную диагностику самостоятельно и, в конечном счете, экономить немалые средства на услугах специализированных сервисов.

portalmashin.ru

особенности двухколесных, пневматических изделий, фото и видео

Давайте разберемся, каким может быть колесо для садовой тележки. Нам предстоит познакомиться с несколькими изделиями разных ценовых диапазонов и узнать, чем они отличаются друг от друга. Кроме того, мы выясним, какие колеса могут их заменить в самодельных конструкциях и как они крепятся к раме.

Комплект для строительной тачки.

Фабричные решения

Чем различаются между собой колеса тележек? Почему их цена варьируется в довольно широких пределах?Различий между ними довольно много.

Крепление

  • Колесо с кронштейном полезно тем, что при наклоне тачки самостоятельно разворачивается в нужном направлении. Благодаря этой особенности 1-колесная садовая тележка будет более управляемой. А вот 2-колесная садовая тележка прекрасно обойдется без этого элемента: любое вращение колеса не заставит центр ее тяжести сместиться за пределы колесной базы.

При наклоне тачки кронштейн сам разворачивается в нужную сторону.

  • Поворотные колеса полезны, если тачку приходится катать по дорожкам с небольшим радиусом поворота. Для перемещений по прямой вполне достаточно изделий с фиксированным положением оси вращения.

Впрочем: садовая 4-х колесная тележка с поворотными колесиками куда удобнее, поскольку может двигаться в произвольном направлении, а не только вдоль своей продольной оси.
Разумеется, это свойство полезно лишь на ровных твердых дорожках.

Подшипник

Обычная втулка (особенно — пластиковая) обладает куда меньшим ресурсом, чем твердосплавный подшипник. Среди последних тоже существует ценовая дифференциация: более износостойкие и обеспечивающие меньшее сопротивление вращению подшипники качения (шариковые или роликовые) дороже, чем подшипники скольжения.

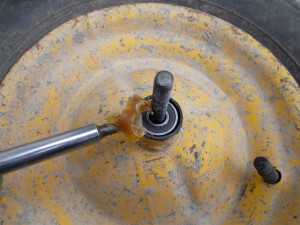

Подшипник с вставленной в него осью.

Шины

Пневматика оценивается производителями дороже литых шин.

Насколько разница в цене оправдана для покупателя?

  1. Пневматические колеса для тележек и садовых тачек способны обеспечить более высокую проходимость по сравнению с литыми. Слегка спустив шину, можно уменьшить удельное давление на грунт и тем самым получить возможность проехать по песку или глине.
  2. Пневматика лучше гасит ударные нагрузки от выбоин и бугорков на дорожке. Если вы, скажем, своими руками строите дом и везете к месту строительства пару десятков стеклоблоков — это свойство будет очень кстати.

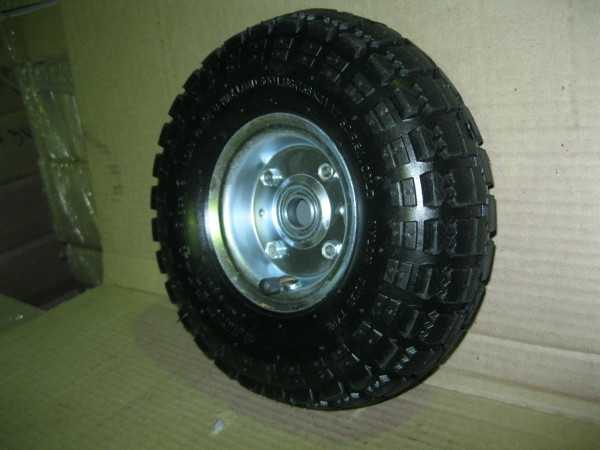

Пневматика. На фото хорошо виден сосок камеры.

Недостатки пневматических шин вполне предсказуемы: время от времени их приходится накачивать, да и риск проколоть камеру всегда имеется. (См. также статью Сварочный аппарат для дачи: особенности.)

Полезно: отличная альтернатива воздушной камере — литая пенополиуретановая шина.
Она практически не уступает пневматике упругостью, не требует подкачки и не боится проколов.

Материал ступицы

Максимальная нагрузка, которую может выдержать тачка или тележка, определяется как числом колес, так и материалом их ступиц.

По возрастанию прочности применяющиеся материалы можно расположить так:

  1. ПВХ.
  2. Алюминий.
  3. Полиамид.
  4. Чугун.
  5. Сталь.

Ступица из оцинкованной стали.

Диаметр

Общая закономерность такова: чем больше диаметр — тем больше проходимость тележки или тачки, тем меньше при ее перемещении ощущаются неровности. Разумный минимум диаметра для неровной местности — 200 мм; максимальный размер, предлагаемый производителями — 450 мм.

Увы, большинство одноколесных конструкций сконструировано так, что установить колесо с размером больше штатного невозможно; а вот двухколесные садовые тележки в основной массе позволяют такую замену. (См. также статью Культиватор для дачи: особенности.)

Тормоз

Он полезен в тех редких случаях, когда четырехколесные садовые тележки эксплуатируются на участке с заметным уклоном. Если колеса неповоротные, тормозом достаточно снабдить одно из них; для поворотных желательно укомплектовать тормозами любые два колеса из четырех.

Изделие с тормозом.

Исследование образцов

Чтобы сориентировать потенциального покупателя в ценах на интересующую нас продукцию и в ее ассортименте, мы исследуем несколько образцов.

Название моделиМаксимальная нагрузка, кгДиаметр, ммМатериал ступицыРозничная стоимость, рубли
PR 1805180250ПВХ260,7
PR 2400190360Полиамид316,05
PR 3006250400Сталь405,38
PR 3009350355Сталь750

Нецелевое использование

Что можно использовать вместо фабричных колес в самодельных конструкциях? Приведем несколько примеров.

Тележка для мусора.

Здесь использованы колеса от давно почившего отечественного мопеда «Карпаты». Благодаря большому диаметру и пневматическим шинам они обеспечивают отменную проходимость.

Тачка с электромотором.

Этот мутант изготовлен на основе детского двухколесного велосипеда. Передняя вилка снабжена покупным колесом для тачки; задняя ось была удлинена и вместо ведомой звездочки обзавелась шкивом для ремня.

Тачка на мотоциклетном колесе.

Здесь донором стал мотоцикл «Урал». Тележка предназначена для перевозки стройматериалов; максимальная нагрузка ограничена только физическими возможностями владельца.

Заготовка для тележки на велосипедном колесе.

Старый велосипед тоже может пожертвовать свои запчасти для садовой тачки. Эта конструкция, пожалуй, не из самых удачных: завышенный центр тяжести сделает ее трудноуправляемой.

Тележка из старой коляски.

В этом варианте конструкция-донор не претерпела никаких модификаций. Фактически, с коляски просто снят верх, а на сетку для сумок установлено оцинкованное корыто. Результат — готовая садовая тележка на 4 колесах.

Крепление

По понятным причинам инструкция по креплению колеса к самодельной тележке зависит от его диаметра и конструкции рамы. Продемонстрируем несколько возможных решений.

Крепление болтами к сварной раме.

Подшипник зафиксирован парой гаек на шпильке М20. Осталось лишь продеть шпильку в отверстия рамы.

Колхозный стиль: подшипник запрессован в деревянную ступицу. Ось намертво приварена к раме.

Заключение

Надеемся, что наш экспресс-обзор возможных решений поможет читателю в дачном творчестве. Как обычно, в видео в этой статье можно найти дополнительную тематическую информацию. Успехов!

Добавить в избранное Версия для печати

9dach.ru

Велосипедный эксцентрик (для велосипеда): виды, установка

Велосипедный эксцентрик представляет собой зажимной крепежный механизм. Свое название он получил от слова «эксцентриситет», что в данном случае – несовпадение осей вращения вала и закрепленного на нем диска. Именно это позволяет преобразовать вращательное движение гайки в поступательное. Для создания силы затяжки на эксцентрик насажены пружины. Расположенный на противоположном конце рычаг прочно фиксирует положение гайки и сжатие пружин.

Такой тип крепления стал широко применяться на велосипедах последних выпусков. Стандартное использование детали – это крепление колес к дропаутам, соединение частей рамы на складной модели, крепление седла и регулировка его высоты. Эксцентриками снабжаются и хомуты для светоотражателей, выносы руля, дополнительные навесы.

Плюсы и минусы перед гайковыми креплениями

Большинство современных моделей перешли на эксцентрик, потому что это удобно. Именно простота обращения является основным качеством такого крепления. По силе затяжки он сравним со стандартными гайками. Разумеется, при 100%-ной исправности механизма.

Преимущества эксцентрика в пути:

  1. Легко демонтировать колесо, если пробита камера. Также колесо быстро одевается обратно.
  2. Удобная регулировка высоты седла. При закручивании гаек выравнивать его строго по центру проблематично.
  3. Не нужны гаечные ключи и вообще какие-либо инструменты.

Очевидно, что времени на зажим понадобится меньше, чем на двустороннюю затяжку гаек на осях колесных втулок.

Недостатки эксцентриков:

  1. Пружина со временем ослабевает, из-за чего крепление становится ненадежным.
  2. Устойчивость рамы к ударам на складном велосипеде хуже.
  3. Колесо могут легко украсть на парковке.
  4. Если велик закреплен к парковочной трубе ободом, есть риск по возвращении обнаружить только его.

К велосипеду на улице нужно применять дополнительные меры безопасности, главное из которых – не оставлять его надолго. На колеса с эксцентриковым креплением можно поставить блокираторы, а раму пристегнуть отдельным замком. Когда эксцентрик плохо держит, его необходимо поменять. Колес это касается в первую очередь!

Виды эксцентриков

Для крепления втулки колеса велосипеда существует два типа зажимных механизмов: традиционный и регулируемый (Clix).

Обычная модель состоит из нескольких составных частей:

  1. Ось вала, закрепленная внутрь втулки.
  2. Диск.
  3. Гайка для затягивания и ослабления.
  4. Фиксирующий рычаг.

Схема обычного эксцентрикового крепления втулки колеса к дропаутам

Clix отличается от традиционного механизма наличием чашки, толкателя и кнопки блокировки поверх затяжной гайки. Эта более расширенная модель позволяет подстроиться под размеры вилки для закрепления переднего колеса и ширину между нижними перьями рамы при установке заднего.

Блокировочная кнопка нужна для жесткой фиксации ширины эксцентрика, толкатель и чашка выполняют функцию прижима. Перед установкой Clix на другой велосипед необходимо сначала отрегулировать его, иначе из-за разности размеров колесо не будет прочно держаться на раме.


Механизм Clix. Слева направо: толкатель, чаша, блокировочная кнопка. Остальные запчасти как на традиционном эксцентрике (наверху)

Велосипедный зажим эксцентрикового типа требует правильного обращения. Так он прослужит дольше, а деталь будет надежно закреплена к остову. Установка традиционного и clix-эксцентрика немного различается, поэтому рассмотрим оба способа крепления.

Как правильно установить колеса на эксцентрике

Для начала рычаг переводится в положение «Open». Колесо вставляется в дропауты так, чтобы ось соприкасалась с внутренними поверхностями гнезд (дропаутов). Установку колеса, будь то стандартное крепление или эксцентриковое, нужно в «лежачем» положении велосипеда – колесами вверх.

От рычага переходим к другому концу – регулировочной гайке. Вращаем ее до упора, затем немного ослабляем, чтобы дать свободный ход рычагу при фиксации. Далее переводим его в противоположное положение. Эксцентрик закрыт.

Ход рычага при закрытии крепления должен быть слегка затруднен. Если он движется легко, переводим его снова в «Open» и дотягиваем гайку. Наоборот, когда регулировочный винт затянут слишком сильно, фиксатор может не опуститься до конца. Тогда следует немного ослабить гайку.

Распространенная ошибка – это вращение рычага вместо гайки. Нужно лишь придерживать его, но ни в коем случае не крутить. И последний этап – проверка крепления. Делать это надо в дороге, когда колесо может ненароком отвалиться, а на стоянке: с силой ударить колесом об пол, а затем прокрутить его на высокой скорости. Если колебаний нет, все в порядке.

Как поставить и отрегулировать эксцентрик Clix.

Установка колеса:

  1. Выставить рычаг в положение «Открыть».
  2. Сжать чашку и вставить втулку в дропауты.
  3. Зажать рычаг в противоположное положение. Он должен идти с небольшим сопротивлением, как и в случае с традиционным эксцентриком.
  4. Проверить крепление: ударить по колесу и прокрутить его. Оно не должно колебаться и соскальзывать.

Не рекомендуется вращать рычаг одновременно с крепежной гайкой, также фиксатор не должен крутиться, когда эксцентрик уже закрыт.

Последовательность регулировки Clix:

  1. Открыть рычаг.
  2. Затянуть регулировочную гайку почти полностью. Метки на оси и фиксаторе должна совпадать.
  3. В таком положении рычаг переводится в «Close».
  4. Заблокировать ход гайки с помощью кнопки.

Теперь можно спокойно одевать колеса на раму.

Легкие, практичные и неприхотливые эксцентриковые крепления помогают значительно облегчить повседневную жизнь велолюбителя. Они очень просты в использовании, легко регулируются и относительно долговечны при правильном использовании.

загрузка...

velofans.ru

КамАЗ-5410: Крепление колес | Ремонт и эксплуатация грузовиков

Эксплуатируя КАМАЗ-5410 имел возможность оценить крепление колес и их ходимость, а также удобства постановки и снятия. Вот об этом практическом опыте, я и решил рассказать.При первом моем знакомстве с КАМАЗом была видна явная практичность. Пять гаек затягивающие прижимы колес, что может быть проще. С такими мыслями я начал ездить на грузовике. Несмотря на то, что автомобиль КАМАЗ отечественный, подобную конструкцию имели Американские автомобили Интернационал и Питербильд. Пока я осваивался с КАМАЗом колесные крепления мне не досаждали. Затем при перевозке 20 тонн в снежное время или после дождя приходилось просто аккуратно подтягивать лишний раз крепления колес. И соответственно догляд за ними должен быть постоянный. Если же учесть что на автомобиле с прицепом стоит 18 колес,  становиться понятно, что балонник далеко убирать не приходится. К тому же по нашим дорогам надо и водить его осторожно, по простой причине даже попавшийся простой кусок щебня может легко пробить вам колесо. Поэтому инородные предметы на асфальте лучше объехать и не подвергать резину удаче. Особенно такое относиться к резине  260-20 в простонародье Зиловской.

Также следует добавить, что кажущаяся простота крепления колеса несет в себе еще и неприятные моменты в виде негодной вытянутой резьбы шпилек крепления колес.а также излом их. Если заменить не годную шпильку в общем не создает больших проблем, то сломанная шпилька добавляет немало хлопот. А если еще и сломало шпильку в теле ступицы в глубине,то такая ситуация не добавляет оптимизма. А еще чаще видя сломанную шпильку сразу вспоминается МАЗ с его съемными костылями. Вроде так просто, но на КАМАЗе пошли другим путем.

Крепление переднего колеса

На первых порах при сломе шпилек снимал ступицу и сразу вез ее на сверлильный станок. А затем кернение и сверление на несколько раз по центру с возможностью дальнейшего выкручивания экстрактором. Старался никогда не отправляться в рейс на четырех гайках крепления колес. С течением времени появились в комплекте инструмента метчики на М-18, вместе с парой запасных шпилек. Затем уже и на М-20 также с парой запасных ремонтных шпилек. И как последняя надежда были даже в комплекте метчики М-22 также с запасными шпильками. Одним случаем комплект на все случаи жизни.

Высшей же формой извлечения сломанных заподлицо и  глубже  шпилек была отработка техника их выкручивания с помощью электросварки и резака. На первых порах наваривалась шпилька и на горячую проклепывалась. Так поступал по нескольку раз, затем на наваренный отросток приваривалась гайка. После остывания шпилька обычно откручивалась. Иногда надо было несколько раз приварить гайку к шпильке, чтоб отвернуть последнюю. Очень редко шпильку можно было выкрутить после прогрева ступицы со стороны диска резаком до красна. Так в процессе выкручивания сломанных шпилек дошел до того, что даже сломанные шпильки ниже чем в потай, выкручивал с помощью электросварки. При надлежащей сноровке выкручивались даже такие шпильки как на М-8, особенно удачно с чугунных деталей.

Также надо отметить, что диски КАМАЗа очень слабые, и старые диски приобретают пятизвездочную конфигурацию. Для того чтоб их можно было закрепить на ступице, частенько приходилось наваривать промежуточное кольцо. Что также не понравилось, это очень большая чувствительность к навариваемой проволоке. Бывали такие ситуации, что надо наваривать на промежуточное кольцо проволоку. Навариваешь, но опять незадача клинья не садяться подпятником на ступицу. А в таком положении попросту сломает шпильки. И потому приходилось или стачивать немного с кольца проволоку или ставить более растянутый диск. Поэтому всегда старался ставить диски именно туда, откуда их снимал.  Но как говориться все не предусмотришь. Раз в рейсе сломалась шпилька заподлицо. В таких случаях оставшиеся четыре подтягиваешь аккуратно и едешь дальше.

Кре6пление задних колес

Как в наваждение пошел мокрый снег и эту пару, как назло, стало проворачивать. После нескольких вроде осторожных протяжек резьба еще на одной шпильке попросту слезла. Сняв наружное колесо постарался отвернуть шпильку газовым ключом, но безуспешно. Ни нагрев паяльной лампой не простукивание кувалдой не дали нужного результата. Как итог задержка до утра и покупка Б,/У, ступицы. После ремонта своей ступицы, бросил ее в ящик телеги на всякий случай. Но по иронии судьбы она мне ни разу не понадобилась.

В качестве охраны своего здоровья не снимал накачанные колеса со спарок. Этому научили два брата КАМАЗиста. У одного из них был вылетевшим кольцом разорван нос, а у второго губа. Как говориться, лучшего наглядного пособия по технике безопасности не придумаешь. Отметины остались на всю оставшуюся жизнь.

В конце концов попросту достала 260-20 резина и я начал потихоньку переходить на автобусную 10.00-20 модели ОИ-73Б, благо на проселок я съезжал редко и потому она меня полностью устраивала. С переходом на такую богатую резину перешел на повышенный вес. С ним также на первых порах не было все гладко.  Дело в том, что боковина покрышки резалась диском. Понятно, что более широкое колесо требовало по правилам и более широкого диска. Эту проблему решили южные братья, они наружный диск колеса на спарке   ставили от МАЗа или ЛИАЗА. Здесь надо сделать отступление и пояснить. Что старый растянутый колесный диск от МАЗа и ЛИАЗА залазил на старую ступицу, а вот новый никак. Поэтому многие с внутренней стороны диска напротив звезд спиливали метал с диска и после этого диск вставал на ступицу. Мне такой способ не  понравился и потому я просто снял ступицу по наружному диаметру болгаркой в месте посадки наружного диска. Так стал и ездить и со временем заменил все наружные диски колес на Лазовские (они чуть уже МАЗОВСких). Но возил две запаски,  одну на КАМАЗовском диске, а другую на ЛАЗОВСком. Затем даже подпилил и переднюю ступицу и также поставил уширенный диск от ЛИАЗА. (На перед МАЗовский диск не ставиться он  упирается в поперечную рулевую тягу.) Здесь надо пояснить, что за все время работы на ЛАЗОВских колесных дисках, ни один из них не лопнул.

Последнее, что меня еще в креплениях не устраивало, то это слабость самого крепления. Был примечательный случай, на перегруженной сцепке прыгая по недоделанной строительной площадке, с  плит на землю и опять на плиты попал промежутком между колесами полуприцепа на заостренный бордюр. Как итог вырвало пару клиньев, и колесо, которое высоко подскочило, но слава богу никого не задело. Это меня достало в конец. На МАЗе ничего подобного у меня не происходило. Поэтому подвязав ось двинулся домой.

Дома решил сделать крепление капитальное. Для этого поставил колеса на место и вместо родных КАМАЗовских клиньев решил подогнать Мазовские на сплошные болты. Прижимы мазовские не подходили по отверстиям, зато без шпилек свободно становились. Для этого снял ступицу, взял магарыч, и унес ее фрезеровщикам, предварительно сняв  тормозной барабан. Фрезеровщики профрезеровали отверстия в ступице по МАЗовским прижимам . Также подобрали болты от Т-130 с резьбой на М-20 каленые. Привезя к машине эту конструкцию и  еще раз ее критически осмотрел. К шляпкам болтов приварил пластины против прокручивания в ступице. Затем приступил к сборке, болты вставлял со стороны тормозных барабанов и на выходе по месту обматывал против выпадания вязальной проволокой. Затем тормозной барабан на место, ступицу также на место и колеса на место. Гайки ставил от крепления кронштейна реактивной штанги к редуктору. Пару раз протянул даже, и практически забыл его подтягивать. Одним словом получилось у меня самое беспроблемное колесное крепление. Собирался постепенно переделать все крепления колес, но вмешался его величество случай, попалась недорого телега МАЗ-9397. А это уже совсем другая история.

Установка бескамерного колеса на переднюю ось

Сейчас КАМАЗ развивается и полностью перешел на крепление колес Евроступица. Многие зерновозники покупают в сборе Евроступицы и переходят на современное крепление колес на шпильках. Иногда любители на переднюю ось ставят даже Батоны 385/65-22.5.

Батоны на передке

Смотриться эта резина богато на дисках с вылетом 120 мм.

Похожие записи:

www.capfa.ru
