Принцип работы гидромеханической кпп

Основной причиной неудобств при вождении автомобиля с механической ступенчатой коробкой передач является то, что водитель вынужден постоянно нажимать педаль сцепления во время переключения рычага с одной передачи на другую. Такой способ вождения требует не только приложения значительной физической силы, но и доставляет некоторые неудобства, ведь вождение в современных городских условиях заставляет автолюбителей постоянно делать мелкие остановки во время движения, не говоря о пробках которые стали частью повседневности.

Для повышения комфорта при вождении и устранения таких неудобств в авто транспорте все чаще прибегают к использованию гидромеханической кпп. Они одновременно выполняют две функции: первая – сцепления, вторая -коробки переключения передач с использованием автоматического или полуавтоматического типа переключения. При использовании коробки передач гидромеханического типа управление во время движения автомобиля осуществляется непосредственно педалью подачи топлива, реже при помощи педали тормоза.

В состав гидромеханической кпп входит механическая коробка передач и гидротрансформатор. Причем принцип работы механической коробки передач может быть разный: двухвальный, трехтрехвальный, многовальный, а в некоторых случаях планетарной.

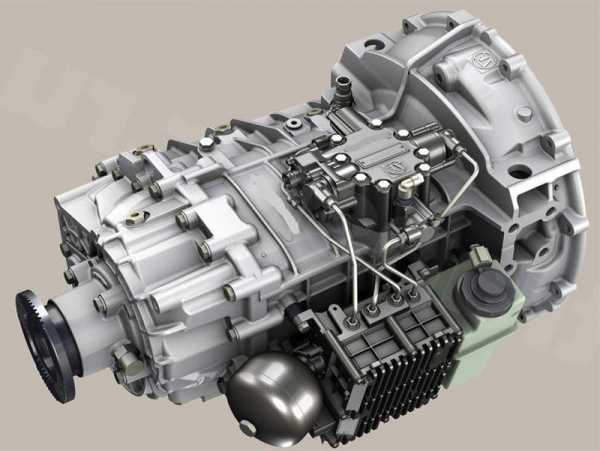

Принцип работы гидромеханической кпп с использованием вальных коробок передач главным образом применяются в грузовых автомобилях и автобусах. В них для переключения передач используются фриконы (многодисковые муфты), работающие в масле, в редких случаях – для включения первой передачи и заднего хода применяют зубчатую муфту. Таким образом, переключение передач фрикционами осуществляется вращением коленчатого вала двигателя без снижения скорости – без разрыва мощности и крутящего момента.

На сегодняшний день самое широкое распространение получили гидромеханические и планетарные механические коробки передач, применяемые в авто транспорте.

Основными преимуществами такого типа коробок передач является компактность конструкции, больший срок службы и меньшие металлоемкость и шумность. Однако стоит отметить и недостатки, к которым относят сложность конструкции, высокая цена, и что самое неприятное пониженный КПД.

Принцип работы кпп с гидромеханикой коробкой достаточно прост. В данном типе коробки переключение передач производится с помощью фрикционных муфт и ленточных тормозных механизмов. Причем при включении одной передачи часть муфт, а также ленточных тормозных механизмов, как бы пробуксовывает, что является одной из причин снижения общего КПД коробки.

Принцип работы гидротрансформатора, это некий гидравлический механизм, располагающийся между двигателем и механической коробкой, и состоящий из трех колес с лопатками: колеса реактора, турбинного и насосного колеса.

При работе двигателя колесо насоса вращается одновременно с маховиком двигателя. Масло поступает в наружную часть насосного колеса под воздействием центробежной силы, действуя на лопатки уже турбинного колеса, приводя его во вращение. Масло из турбинного колеса поступает в реактор, задачей которого становится обеспечение плавной и безударной транспортировки жидкости в насосное колесо, при существенном изменение крутящего момента в сторону увеличения. Таким образом, циркуляция масла происходит по замкнутому кругу, передавая крутящий момент внутри гидротрансформатора.

Увеличение крутящего момента во время перехода от двигателя к первичному валу коробки-характерная особенность гидротрансформатора. Наибольшее значение крутящего момента на турбинном колесе достигается при движении автомобиля с места. В этом случае реактор абсолютно неподвижен, поскольку заторможен муфтой свободного хода. По мере разгона, в автомобиле увеличиваются скорости вращения турбинного и насосного колеса. В то время как муфта свободно расклинивается, реактор начинает вращение с нарастающей скоростью, оказывая при этом все меньшее влияние на передаваемый крутящий момент. При достижении реактором максимального значения скорости вращения гидротрансформатор прекращает изменять крутящий момент и переходит в состояние работы гидромуфты. Таким образом, одновременно происходит равномерно-плавный разгон автомобиля и осуществляется бесступенчатая смена крутящего момента.

В свою очередь планетарная коробка передач включает в себя непосредственно сами планетарные механизмы. В простейшем механизме планетарной коробки солнечная шестерня, закрепленная на ведущем вале, и находится в сцеплении с шестернями-сателлитами, свободно располагающимися на своих осях. На водиле закреплены оси сателлитов, соединяемые с ведомым валом, в свою очередь сами сателлиты располагаются в сцеплении с коронной шестерней с внутренними зубьями.

Переход крутящего момента с ведущего на ведомый вал происходит только при заторможенной коронной шестерне с использованием ленточного тормоза. В данном случае, во время вращения шестерни, сателлиты, перекатываясь по зубьям неподвижной шестерни, начинают вращение вокруг своих осей, за счет чего по средствам водило одновременно приходит в движение ведомый вал. Во время растормаживания шестерни сателлиты обеспечивают вращение шестерни, беспрепятственно перекатываясь по ней, в то время как вал будет оставаться неподвижным.

В состав гидромеханической кпп входят промежуточный, ведущий и ведомыйи валы с шестернями, многодисковые фрикционные сцепления (фрикционы), а также зубчатую муфту с приводом. К системе управления относят передний и задний гидронасосы, центробежный регулятор, который воздействующий на фрикционы, которые осуществляют переключение передач.

При нейтральном положении выключены все фрикционы, потому на активном работающем двигателе передача крутящего момента не происходит. При использовании I (понижающей) передачи автоматически включается фрикцион. Причем ведущая шестерня блокируется валом, а зубчатая муфта в положение переднего хода устанавливается вручную с использованием дистанционной системы управления. На I передаче крутящий момент предается от гидротрансформатора через фрикцион, муфту и шестерни на ведомый вал в коробке передач.

Во время разгона на I передаче скорость возрастает до оптимального значения для переключения на II передачу, в этот момент центробежный регулятор передает сигнал о включении или отключении фрикциона.

Автоматическая система управления обеспечивает включение II (прямой) передачи, при этом одновременно происходит передача крутящего момента от первичного вала на вторичный по средствам фрикциона, и скорость автомобиля начинает расти вплоть до значения, установленного диапазоном регулирования гидротрансформатором.

19-07-, 14:15 | Зинченко Владимир Александрович

Гидромеханическая трансмиссия – все ради комфорта

Традиционное устройство автомобиля включает в себя в качестве обязательного элемента его конструкции такие узлы, как сцепление и КПП. Однако меняющийся стиль и образ современной жизни, с уклоном в сторону обеспечения все большего комфорта, приводит к изменению этих традиционных узлов машины. Им на смену зачастую приходит гидромеханическая трансмиссия.

Трансмиссия? А это что такое и зачем?

Для автомобиля трансмиссией будет всё, что обеспечивает поступление крутящего момента к колёсам от двигателя, в том числе КПП и сцепление. В классическом транспортом средстве это было именно так. Но, как уже отмечалось выше, в современных легковых автомобилях им на смену приходит АККП. В этом случае управление машиной значительно упрощается – не надо пользоваться сцеплением и переключать вручную КПП. Педаль сцепления просто-напросто отсутствует, а переключения выполняются автоматически.

Происходит это благодаря гидромеханической коробке передач. Чтобы понять, что это такое, лучше всего вспомнить о двух основных моментах, возникающих во время управления автомобилем:

• необходимости отключения от двигателя трансмиссии при переключении передач
• изменении значения крутящего момента, передаваемого от мотора к колесам при изменении дорожных условий.

В обычной автомашине это происходит при нажатии на сцепление и переключении ручки коробки передач. Однако в машинах с АКПП подобное действие во многих случаях выполняет гидромеханическая коробка передач .

Об устройстве гидромеханической коробки

Говоря про устройство применяемой в составе легкового автомобиля гидромеханической коробки передач, надо отметить ее основные узлы:

1. гидротрансформатор
2. управляющие механизмы
3. механическая коробка передач.

Про гидротрансформатор

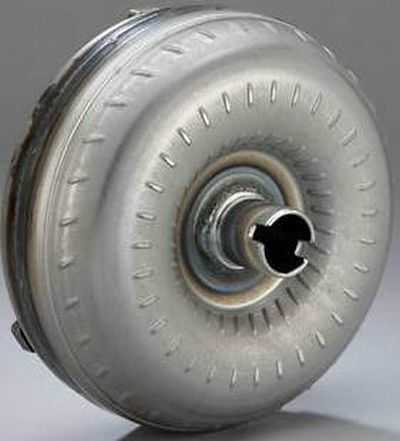

Основой гидромеханического автомата является гидротрансформатор. Фактически в гидромеханической АКПП он выполняет роль, аналогичную сцеплению в обычном автомобиле – передает момент от двигателя к коробке.

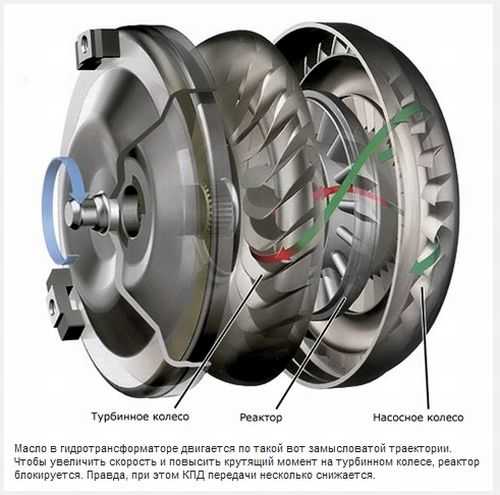

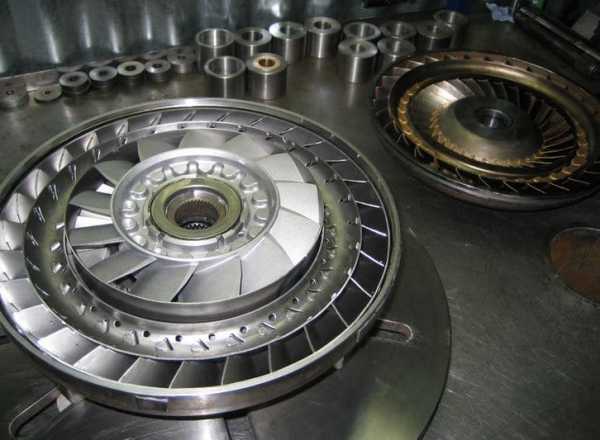

Как видно из рисунка, устройство гидротрансформатора довольно простое и включает в себя три колеса специальной формы:

• насосное, осуществляющее связь между двигателем и гидротрансформатором
• турбинное, выполняющее связь с валом (первичным) коробки передач
• реакторное, предназначенное для усиления крутящего момента.

Все эти турбины закрыты специальным корпусом и на три четверти погружены в масло, заполняющее внутренний объем. Гидромеханический привод работает таким образом – насосное колесо, на которое поступает вращающий момент от двигателя, вращаясь, направляет на турбинное колесо поток масла, которое им раскручивается и предает усилие на вал коробки передач. Происходит циркуляция масла по сложной траектории – с внешней части насосного кольца на внешнюю часть турбинного, а затем через центр устройства обратно к насосному. Следствием такого движения является гидромеханическая передача момента к коробке передач от мотора.

Такой гидромеханический привод обладает особенностью – из-за присутствия третьего, реакторного колеса, возможно усиление передаваемого момента. Происходит это благодаря его расположению в центре гидротрансформатора. Когда осуществляется гидромеханическая передача момента, поток масла от турбинного колеса направляется к центру устройства и затем возвращается обратно к насосному. Однако на его пути расположено реакторное колесо, и поток, оказывая на него давление, вызывает с его стороны ответную реакцию, которая, воздействуя на турбину, усиливает момент, переданный от насосного колеса.

Такое дополнительное воздействие, возникающее, когда происходит гидромеханическая передача мощности от мотора, приводит к тому, что она увеличивается. Величина усиления зависит от разности скоростей межу колесами гидротрансформатора, чем она больше, тем более значительным оно будет. Это особенно полезно при начале движения, когда выполняется гидромеханическая передача мощности от двигателя, работающего на холостом ходу, к неподвижной трансмиссии.

Очень полезным фактом являет то, что гидравлический привод автоматически устанавливает нужное передаточное число между колесами и двигателем, благодаря изменению величины напора жидкости при ее передаче между напорным и турбинным дисками. Однако диапазон такого изменения достаточно небольшой, и при этом отсутствует возможность, используя гидромеханический привод, разорвать связь между трансмиссией и мотором, поэтому гидротрансформатор работает последовательно с планетарной коробкой, позволяющей устранить отмеченные недостатки.

Про планетарную коробку

В гидромеханической АКПП чаще всего используется планетарный механизм, устройство которого понятно из приведённого ниже рисунка.

В самом простейшем варианте крутящий момент поступает на солнечную шестерню 6, с которой шестерни-сателлиты 3 находятся в постоянном зацеплении, они свободно вращаются на своих осях. На них установлено водило 4, соединенное с валом 5, сателлиты 3 постоянно находятся в зацеплении с шестерней 2, на внутренней поверхности которой имеются зубья.

Когда коронная шестерня 2 заторможена, момент через водило 4 поступает на ведомый вал, а когда шестерня расторможена, то сателлиты передают момент на нее, а ведомый вал остается неподвижным.

В АКПП используются фрикционные муфты сцепления и ленточные тормоза, а управление ими осуществляется с помощью гидромеханической системы, представляющей собой различные каналы, пружины и насос для создания давления масла.

Достоинства и недостатки гидромеханической коробки

В соответствии с приведенным описанием конструкцию гидромеханической коробки передач можно представить как последовательное соединение гидротрансформатора, коробки передач (обычно планетарной) с фрикционами, а также гидравлической системой управления.

Достоинством такой АКПП считаются:

1. исключение ручного переключения передач
2. обеспечение передачи мощности без прерывания и рывков, особенно при начале движения.

Однако такая АКПП обладает и своими недостатками. Один из них – потеря крутящего момента, вызванная тем, что в состав автоматизированной коробки входит гидротрансформатор. По данным проведенных замеров, эффективность подобной АКПП не превышает восьмидесяти шести процентов, тогда как у обычной механической коробки она составляет девяносто восемь процентов.

Однако это самый простой вариант гидромеханической АКПП, разрабатываются и устанавливаются на легковые автомашины новые, значительно более совершенные варианты подобной коробки.

Гидромеханическая коробка позволяет освободить водителя от их переключения при движении автомашины, что особенно актуально для начинающих водителей, повысить безопасность движения и обеспечить при этом дополнительный комфорт.

Как оцениваете статью?

Loading.

Гидромеханическая коробка передач

Гидромеханическая коробка передач состоит из:

• гидротрансформатора
• механической коробки передач

На легковых автомобилях наибольшее распространение получили гидромеханические коробки с плане­тарными механическими коробками. Их преимущества: компактность конструкции, меньшая металлоемкость и шумность, больший срок службы. К недостаткам относятся сложность, высокая стоимость, пониженный КПД. Переключение передач в этих коробках производится при помощи фрикционных муфт и ленточных тормозных механизмов. При этом при включении одной передачи часть фрикционных муфт и ленточных тормозных механизмов пробуксовывает, что также снижает их КПД.

Гидротрансформатор представляет собой гидравли­ческий механизм, который размещен между двигателем и механической коробкой передач. Он состоит из трех колес с лопатка­ми:

• насосного (ведущего)
• турбинного (ведомого)
• реактора

Насосное колесо 3 закреплено на маховике 1 двигателя и образует корпус гидротрансформатора, внутри которого размещены тур­бинное колесо 2, соединенное с первичным валом 5 коробки передач  и реактор 4, установленный на роликовой муфте 6 свободного хода. Внутренняя полость гидротрансформатора на 3/4 своего объема заполнена специальным маслом малой вязкости.

Рис. Гидротрансформатор:

а – общий вид б – схема 1 – маховик 2 – турбинное колесо 3 – насосное колесо 4 – реактор 5 – вал 6 – муфта

Каждое колесо имеет наружный и внутренний торцы, между которыми располагаются профилированные лопасти, образующие каналы для протока жидкости. Все колеса гидротрансформатора максимально приближены друг к другу, а вытеснению жидкости препятствуют специальные уплотнения.

При работающем двигателе насосное, колесо вращается вместе с маховиком двигателя. Масло под действием центробежной силы поступает к наружной части насосного колеса, воздействует на лопатки турбинного колеса и приводит его во вращение. Из турбинного колеса масло поступает в реактор, который обеспечивает плавный и безударный вход жидкости в насосное колесо и существенное увеличение крутящего момента. Таким образом, масло циркулирует по замкнутому кругу и обеспечивается передача крутящего момента в гидротрансформаторе.

Характерной особенностью гидротрансформатора является увеличение крутящего момента при его передаче от двигателя к первичному валу коробки передач. Наибольшее увеличение крутящего момента на турбинном колесе гидротрансформатора получается при трогании автомобиля с места, при этом коэффициент трансформации может составлять до 2,4. В этом случае реактор неподвижен  так как заторможен муфтой свободного хода. По мере разгона автомобиля увеличивается скорость вращения насосного и турбинного колес. При этом муфта свободного хода расклинивается и реактор начинает вращаться с увеличивающейся скоростью, оказывая все меньшее влияние на передаваемый крутящий момент. После достижения реактором максимальной скорости вращения гидротрансформатор перестает изменять крутящий момент и переходит на режим работы гидромуфты. Таким образом, происходит плавный разгон автомобиля и бесступенчатое изменение крутящего момента.

Гидротрансформатор автоматически устанавливает необходимое передаточное число между коленчатым валом двигателя и к ведущими колесами автомобиля, Это обеспечивается следующим  образом: с уменьшением скорости вращения ведущих колес автомобиля при возрастании сопротивления движению возрастает динамический напор жидкости от насоса на турбину, что приводит к росту крутящего момента на турбине, следовательно, на ведущих колесах автомобиля.

КПД гидротрансформатора определяет экономичность его работы. Максимальное значе­ние КПД гидротрансформатора может быть от 0,85 до 0,97, но обычно находится в диапазоне от 0,7 до 0,8. В комплексном гидротрансформаторе на режиме гидромуфты можно получить максимальное значение КПД  до 0,97.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро­трансформатором устанавливают специальную планетарную коробку передач, которая компенсирует указанные недостатки.

Планетарная коробка передач включает в себя планетарные механизмы. В простейшем планетарном механизме солнечная шестерня 6, закрепленная на ведущем валу 1, находится в зацеплении с шестернями-сателлитами 3, свободно установленными на своих осях. Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся и зацеплении с коронной шестерней 2, имеющей внутренние зубья.

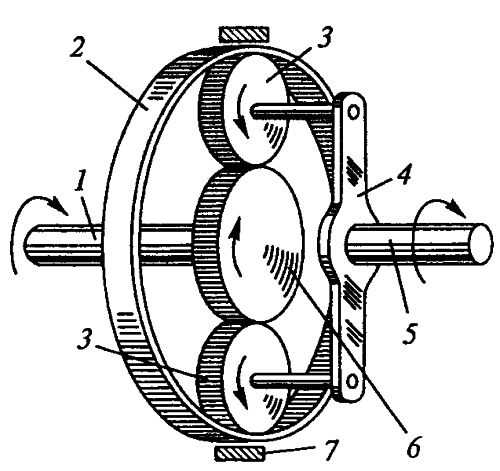

Рис. Планетарный механизм:
