Коэффициент заложения откоса m – Коэффициент — заложение — откос

Коэффициент — заложение — откос

Коэффициент — заложение — откос

Cтраница 1

Коэффициент заложения откоса m выбирается в зависимости от рода грунта, в котором проложен канал, или вида крепления.
 [2]

Трзугольный лотох с коэффициентом заложения откоса т 1 используется в лаборатории для сброса воды.
 [3]

Треугольный лоток с коэффициентом заложения откоса т1 используется в лаборатории для сброса воды.
 [4]

По данным этой таблицы видно, что при коэффициентах заложения откосов т от 0 до 2 приведенная ширина рг.
 [6]

Для облегчения практических вычислений в табл. 19.6 приведены величины, являющиеся функцией коэффициента заложения откосов.
 [8]

Смена указанных режимов, образование сбой-ности в отводящих каналах трапецеидального поперечного сечения с коэффициентом заложения откосов т 1 5 и шириной по дну 6 1 2 D за трубчатыми перепадами, может определяться по представленному на рис. 13.21 графику.
 [9]

Установить, пользуясь формулой (V.8), заиливается ли русло, если: а) коэффициент заложения откосов русла т 2, ширина по дну b О, глубина потока / г 1 м; расход Q 3 м3 / с, а средний диаметр частиц взвешенных наносов dcp 0 6 мм; б) т 0; b 2 м; h 1 2 м; Q 4 8 м3 / с; dcp 0 2 мм; в) т 1; b 0 8 м; h 1 6 м; Q 0 84 м3 / с; dcp 2 мм.
 [10]

В табл. 1.6 приведены значения K ( ps, в) в зависимости от коэффициента заложения берегового откоса те.
 [12]

Установить, будет ли канал размываться или заиливаться, если: а) ширина русла по дну b 1 4 м; коэффициент заложения откосов т 1; крепление-одерновка в стенку; расчетный расход Q — — 0 96 м3 / с; глубина потока h 1 м; наносы — среднепесчаные; б) Ь 0; т 1 5; h 2 м; русло прорыто в плотных лессовидных грунтах; Q 9 м3 / с; наносы — крупнопесчаные; в) b 1 2 м; т 0; h 0 9 м; русло укреплено кладкой из обыкновенного кирпича на цементном растворе; Q 1 3 м3 / с; наносы — мелкие.
 [13]

Введем следующие обозначения ( рис. 5 — 1): Ъ — ширина по дну; h — глубина наполнения; т ctg6 — коэффициент заложения откоса.
 [14]

Основные размеры ковша устанавливают, исходя из расхода воды, средней скорости движения воды ( 0 05 — 0 15 м / с), глубины воды ( от ледяного покрова до отложений наносов в ковше), коэффициента заложения откосов ковша. Длина ковша определяется длиной входной части, длиной участка интенсивных отложений шуги ( 5 — 35 м) и рабочей длиной ковша.
 [15]

Страницы:  

   1

   2




www.ngpedia.ru

Определение объемов земляных работ — МегаЛекции


Для составления проекта организации строительства, выбора типов дорожных машин и оценки стоимости строительства определяются объемы земляных работ.

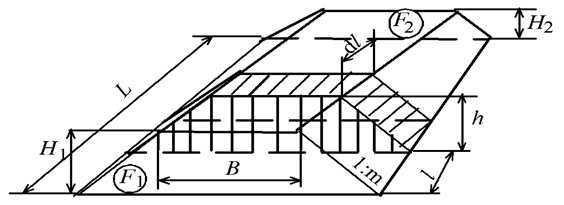

Короткий участок насыпи между двумя смежными переломами продольного профиля при отсутствии поперечного уклона местности можно рассматривать как правильное геометрическое тело – призматоид с трапецеидальными основаниями.

Объем элементарного слоя

dV = F dl= (B + mh)hdl, (1)

где B – ширина земляного полотна поверху;

m – коэффициент заложения откосов.

Полный объем призматоида

, (2)

Высота насыпи в рассматриваемом сечении

, (3)

где L – длина призматоида.

Интегрирование с учетом того, что площади концевых сечений составляют:

F1 = (B + mH1)H1 и F2 = (B + mH2)H2

дает выражение

(4)

Если обозначить площадь сечения в середине призматоида через Fср = (B + mHср)Hср, где Hср = (H1+ H2)/2,то выражение приводится к виду

(5)

При разности отметок H1 и H2 менее 1 м можно использовать упрощенные выражения:

; или . (6)

Первое (5) из них дает несколько завышенное, а второе (6) – заниженное значение объемов земляных работ. Эти уравнения одинаково пригодны для определения объемов насыпей и выемок.

Однако при равных рабочих отметках и равной ширине проезжих частей и обочин объемы выемок больше объемов насыпей за счет дополнительного объема, связанного с наличием боковых канав.

Рассмотренные формулы относятся к прямым участкам дороги в плане и профиле. При современных методах трассирования дорог клотоидными кривыми в продольном профиле ось дороги является криволинейной. Кривизна в продольном профиле требует учета, поэтому в местах, где кривизна может вносить существенные искажения в результаты расчетов, целесообразно принимать длины участков, не превышающие 50 м.

В объемы земляных работ, подсчитанные по таблицам, вводят призматоидальные поправки на разность рабочих отметок, если она более 1,0 м на участке 100 м, поправки на устройство дорожной одежды и на дополнительные объемы по удалению растительного слоя.


Поправка на устройство дорожной одежды определяется в зависимости от конструкции дорожной одежды и способа устройства обочин. Поправка на снятие растительного слоя вводится при прохождении трассы по сельхозугодиям. Объем снимаемого грунта определяется исходя из ширины подошвы насыпи или верха выемки, толщины растительного слоя и длины участков.

Призматоидальная поправка определяется по таблицам [11] или рассчитывается по формуле



где m – коэффициент заложения откоса;

h1, h2 – рабочие отметки на соседних участках, м;

L – длина участка, м.

Эта поправка учитывается со знаком «+».

Поправка на устройство дорожной одежды вычисляется по формуле

ΔVдо= ± [(Fдо+ Fку + Fп) – Fт]L,

где Fдо – площадь сечения дорожной одежды из каменных материалов, м2;

Fдо = bhдо,

где hдо – толщина дорожной одежды до песчаного слоя, м;

b – ширина проезжей части, м;

Fку – площадь сечения краевых полос и укрепления обочин, м2;

Fку= 2(с’hкп + с»hу),

где с’, с» – ширина краевой полосы и укрепления обочины, м;

hкп, hу – толщина краевой полосы с основанием и укрепления обочин, м;

Fп – площадь сечения слоя из песчаного материала при укладке его на всю ширину земляного полотна, м2;

Fп= [В + 2m(hдо+ hп / 2)]hп,

где В – ширина земляного полотна, м;

hп – толщина слоя песка, м;

m – коэффициент заложения откоса;

Fт – площадь сточного треугольника, м2;

Fт = с2iо + b(сiо + biп / 2),

где с – ширина обочины;

io и iп – уклоны обочины и проезжей части, ‰.

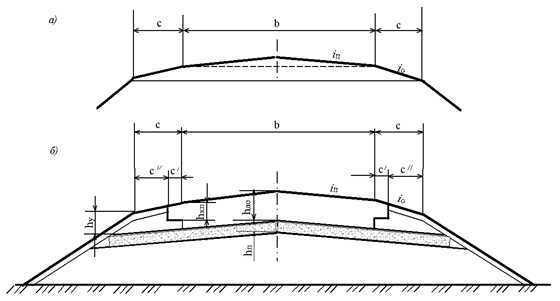

Схема для определения площади: а – сточного треугольника;

б – сечения дорожной одежды

Поправку на растительный грунт принимают для всех насыпей и выемок. При устройстве насыпи поправка на растительный грунт определяется по формуле



= [B + 2m(Hср +hр / 2] hрL, (7.7)

где Hср – средняя высота насыпи;

hр – толщина снимаемого растительного грунта.

Эта поправка прибавляется к профильному объему.

При устройстве выемки от ее профильного объема отнимают поправку на растительный грунт, которая определяется по формуле

= [B +2hк(m + n) + (bк + m Hср)] hрL,

где hк и bк – глубина и ширина боковой канавы выемки, м;

m – коэффициент заложения внутреннего откоса.

При несоответствии ширины земляного полотна табличным значениям [10] вводится поправка на ширину земляного полотна

где Bт – ширина земляного полотна по таблицам [15], м;

B – существующая ширина земляного полотна, м;

hср – средняя рабочая отметка между соседними рабочими отметками по концам участка, м.

В случае несовпадения табличной крутизны откосов с запроектированной вводится поправка на крутизну откосов

где mт – коэффициент заложения откосов, принятый по таблицам [15].

Поправка на устройство искусственных сооружений учитывается в случае, если размер отверстия искусственного сооружения более 4 м. При этом устанавливают пикетажное положение начала и конца моста и соответствующие высоты насыпи. Расчет выполняют обычным способом.

На дополнительные работы, связанные с устройством временных съездов для землеройных машин, засыпкой ям и неровностей в основании насыпи из-за микрорельефа местности, не учтенные в проекте работы, вводят поправочный коэффициент 1,05 – 1,10 на общий объем работ.

Для каждого километра подсчитывается суммарный объем насыпей и выемок с учетом поправок и определяетсяобщий объем земляных работ по проектируемому варианту.





Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

megalektsii.ru

Коэффициент заложения откоса, a — КиберПедия

Грунт Коэффициент заложения откоса, a при глубине выемки, не более, м
1,5
Насыпной неуплотняемый
Песчаный и гравийный
Смесь
Глина
Лесс и лессовидный
0,67
0,5
0,25



0,67
0,5
0,25
1,25

0,85
0,5
0,5

Положение границы опасной зоны относительно подошвы выемки в случае пригрузки бермы весом строительных машин может быть определено через наименьшее допустимое приближение опоры крана lн (конца шпалы, гусеницы, колеса) к основанию откоса по табл. 9.3.

Таблица 9.3

Наименьшее допустимое расстояние до подошвы траншеи

Глубина выемки, м Наименьшее допустимое расстояние lн, м для грунта (ненасыпного)
песчаного супесчаного суглинистого глинистого




1,5



1,25
2,4
3,6
4,4
5,3


3,25

4,75

1,5
1,75

3,5

ЗадачаТребуется определить положение границы опасной зоны на берме выемки глубиной 3 м в суглинистых грунтах.

Решение

  1. По исходным данным находим по табл. 9.2 значение коэффициента заложения a = 0,5.
  2. Вычисляем след плоскости скольжения от возможной призмы обрушения на берме, свободной от нагрузки:
  1. По табл. 9.3 наименьшее допустимое приближение к подошве незакрепленного откоса lн = 3,25 м, в котором учитывается дополнительная пригрузка бермы массой строительной машины (крана).
  2. Принимаем положение границы опасной зоны для двух случаев:

берма выемки свободна от нагрузки – lн = 2,8 м;

берма выемки имеет нагрузку – lн = 3,25 м.

Устойчивость кранов

Для свободно стоящих стреловых кранов проверка грузовой устойчивости обязательна при двух положениях крана. В первом случае кран установлен на рабочей площадке с наибольшим допустимым уклоном a при направлении стрелы в сторону уклона перпендикулярно ребру опрокидывания (рис. 9.1, а).

Рис. 9.1. Схема расчета грузовой (а) и собственной (б)

устойчивости стрелового крана

На кран со стороны противовеса действует ветровая нагрузка рабочего состояния и инерционные нагрузки, возникающие при работе механизмов подъема, поворота, изменения вылета и передвижения крана. Инерционная нагрузка, возникающая при передвижении крана, учитывается только при проверке устойчивости вдоль подкранового пути. Во втором случае при работе крана на площадке с наибольшим допустимым уклоном a стрела с грузом на максимальном вылете направлена в плане под углом 45° к ребру опрокидывания в сторону уклона рабочей площадки. В дополнение к первому расчетному случаю на кран действует касательная инерционная нагрузка от массы груза и стрелы, возникающая при работе механизма поворота крана в неустановившемся режиме.


Расчет ветровых нагрузок

За ветровую нагрузку на кран в рабочем состоянии принимается предельная нагрузка, при которой обеспечивается эксплуатация крана с номинальным грузом. Ветровой нагрузкой на кран в нерабочем состоянии считается предельная ветровая нагрузка, на которую должны быть рассчитаны элементы крана. Ветровая нагрузка определяется суммой статической и динамической составляющих.

Статическая составляющая ветровой нагрузки рассчитывается по формуле

(9.1)

где r – плотность воздуха;

u – скорость ветра, направленного параллельно земле;

к – коэффициент, учитывающий изменение динамического давления ветра по высоте;

с – коэффициент аэродинамической силы;

п – коэффициент перегрузки (для рабочего состояния п=1, для нерабочего п=1,1).

Для нерабочего состояния динамическое давление и скорость ветра на высоте 10 м над поверхностью земли в зависимости от района РФ следует принимать по табл. 9.4.

Таблица 9.4

Скорость и давление ветра

Показатель ветровой
нагрузки
Районы РФ
I II III IV V VI VII
Скорость ветра, м/с
Динамическое давление , Па

П р и м е ч а н и е. Московская, Ивановская и Владимирская области – 1 район.

Для рабочего состояния крана динамическое давление и скорость ветра u на высоте 10 м над поверхностью земли, вне зависимости от района установки крана, но с учетом его назначения принимается по табл. 9.5.

Таблица 9.5

Скорость и давление ветра

Назначение кранов Скорость
ветра, м/с
Динамическое давление, Па
Краны: строительные, монтажные, для полигонов железобетонных изделий, штучных грузов, а также стреловые самоходные общего назначения 14,0
Краны всех типов, устанавливаемые в речных и морских портах 20,0
Краны, устанавливаемые на объектах, исключающих возможность перерыва в работе 28,5

Задача Оценить собственную устойчивость стрелового самоходного крана, выполненного по схеме рис. 9.1.б, если: G1=42,49 кН – вес поворотной части крана; G2=118,59 кН – вес неповоротной части крана, b=2,42 м, С1=1,44 м и С2=0,02 м, a =6°, h’1=2,1 м и h»1=1,0 м – расстояния от центра тяжести поворотной и неповоротной частей крана до плоскости, проходящей через точки ребра опрокидывания; А1=3,8 м2; А2=9,6 м2, r’2=2,3 м, r»2=1,1 м – наветренные площади и расстояния от плоскости, проходящей через точки опорного контура до центров приложения ветровой нагрузки поворотной и неповоротной частей крана соответственно. Район установки крана II.


РешениеРасчет ветровой нагрузки ведем по формуле (9.1) Динамическое давление ветра для нерабочего состояния крана выбираем по табл. 9.4. Для района II РФ =350 Па. Коэффициент аэродинамической силы с=1,2. Коэффициент к=1,00, так как наветренные площади крана расположены ниже уровня 10 м от поверхности земли. Коэффициент п=1,1.

Дальнейший расчет по алгоритму, приведенному в [9.1], показывает, что кран устойчив.

cyberpedia.su

Коэффициент — откос — Большая Энциклопедия Нефти и Газа, статья, страница 1

Коэффициент — откос

Cтраница 1

Коэффициент откоса т, как правило, бывает задан для гидравлического расчета.
 [1]

Коэффициент откоса выбирается из условий устойчивости откоса в зависимости от качества грунта, в котором проложен канал, а также от принятого способа крепления откоса.
 [2]

Значения коэффициентов откосов т и т2 обычно известны, так как они зависят в основном от характера грунтов, в которых прокладывается канал. Следовательно, при гидравлическом расчете каналов трапецеидального сечения необходимо задаваться четырьмя параметрами и определять пятый, для чего рассматриваются следующие типы задач.
 [3]

Значения коэффициентов откоса m в земляных каналах принимают по нормативным данным или по сведениям об устойчивости откосов существующих каналов в аналогичных гидрогеологических и геологических условиях. При глубине выемки до 5 м и отсутствии данных о каналах-аналогах значения коэффициентов откоса можно принимать по табл. 16.1. Если же глубина выемки превышает 5 м, то для определения значений m следует провести специальные геотехнические расчеты.
 [4]

Дано: расход, уклон дна, коэффициент откоса, шероховатость русла. Требуется подобрать живое сечение.
 [5]

Дано: расход, уклон дна, коэффициент откоса, шероховатость русла. Требуется подобрать живое сечение.
 [6]

Заданы: расход Q; уклон i; коэффициент откоса т — и коэффициент шероховатости / г. Определить размеры канала: его глубину Л и ширину по дну Ь гидравлически наивыгоднейшего сечения.
 [7]

Полагая известными ширину канала по дну Ь и коэффициент откоса т, находим критическую глубину для данного расхода следующим образом.
 [8]

По данным этой таблицы видно, что при изменении коэффициента откосов т от 0 до 2 относительная ширина канала рг.
 [9]

Расхождение обычно составляет несколько процентов и возрастает с увеличением коэффициента откоса.
 [10]

Лкр-соответственно заданный расход, ширина трапецеидального канала по дну, коэффициент откоса, ускорение свободного падения и искомая критическая — глубина. Порядок расчета по этому графику указан на следующем примере.
 [12]

Дано: расход, глубина, ширина по дну, коэффициент откоса, шероховатость русла. Требуется найти уклон дна.
 [13]

Дано: уклон дна, глубина, ширина по дну, коэффициент откоса 1 шероховатость русла.
 [14]

В самом деле, если заданы расход Q, продольный уклон / 0 и коэффициент откосов т, то У.
 [15]

Страницы:  

   1

   2




www.ngpedia.ru

Угол откоса котлована таблица

Откосы котлована

Вернуться на страницу «Котлован»

Производство земляных работ: Откосы котлована и траншеи.

Согласно СП 104-34-96:

3.7. Траншеи с вертикальными стенками могут разрабатываться без крепления в грунтах естественной влажности с ненарушенной структурой при отсутствии грунтовых вод на глубину (м):

  • в насыпных песчаных и гравелистых грунтах……… не более 1;
  • в супесях……………………………………………………………… не более 1,25;
  • в суглинках и глинах……………………………………………. не более 1,5;
  • в особо плотных нескальных грунтах…………………… не более 2.

При разработке траншей большой глубины необходимо устраивать откосы различного заложения в зависимости от состава грунта и его влажности (табл. 1).

Таблица 1

Допустимая крутизна откосов траншей

ГрунтОтношение высоты откосов к его заложению при глубине выемки, м
до 1,5до 3,0до 5,0
Насыпной естественной влажности1 : 0,671 : 11 : 1,25
Песчаный и гравийный влажный (ненасыщенный)1 : 0,501 : 11 : 1
Супесь1 : 0,251 : 0,671 : 0,85
Суглинок1 : 01 : 0,501 : 0,75
Глина1 : 01 : 0,251 : 0,50
Лессовидный сухой1 : 01 : 0,501 : 0,50
Скальные на равнине1 : 0,21 : 0,21 : 0,2

Откосы котлована.

Угол естественного откоса зависит от угла внутреннего трения, силы сцепления и давления вышележащих слоев. При отсутствии сил сцепления предельный угол естественного откоса равен углу внутреннего трения.

Крутизна откоса зависит от угла естественного откоса.

Крутизна откосов выемок и насыпей характеризуется отношением высоты к заложению:

h/a = 1/m

m – коэффициент откоса.

Источник: Сборник вспомогательных материалов для разработки пособия по рекультивации земель, нарушаемых в процессе разработки карьеров и строительства автомобильных дорог

3.30. Углы естественного откоса грунтов

Таблица 3.30

ГрунтОтносительная влажность грунта
сухойвлажныймокрый
градусыотношение высоты к заложениюградусыотношение высоты к заложениюградусыотношение высоты к заложению
12345б7
Галька351:1,5451:1251:2,25
Гравий401:1,25401:1,25351:1,5
Глина жирная451:1351:1,5151:3,75
Грунт насыпной351:1,5451:1271:2
Грунт растительный401:1,25351:1,5251:2,25
Песок крупный301:1,75321:1,5271:2
Песок средний281:2351:1,5251:2,25
Песок мелкий251:2,25301:1,75201:2,75
Суглинок легкий401:1,25301:1,75201:2,75
Суглинок, глина легкая501:0,75401:1,25301:1,75
Песок с гравием и галькой351:1,5401:1,25301:1,75
Супесь полутвердая401:1,25301:1,75151:3,5
Щебень401:1,25451:1
Каменная наброска401:1,25451:1

3.31. Углы естественного откоса пород (вразрыхленном состоянии)

Таблица 3.31

ПородыУгол естественного откоса, град, для породы
сухойвлажноймокрой
1234
Растительная земля403525
Песок крупный30-3532-4025-27
Песок средний28-303525
Песок мелкий2530-3515-20
Суглинок40-5035-4025-30
Глина жирная40-453515-20
Гравий35-403530
Торф без корней402515
Скальные45-60

Угол естественного откоса — наибольший угол, который может быть образован свободным откосом сыпучего материала с горизонтом в состоянии равновесия.

saitinpro.ru

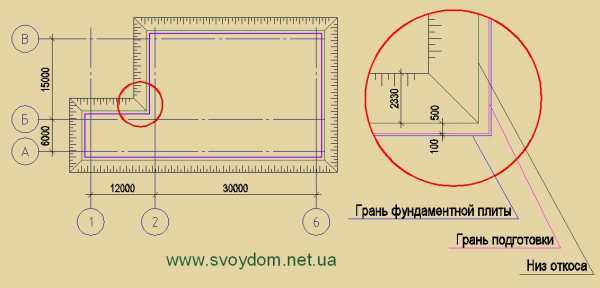

Чертеж котлована. Пример выполнения

Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована).  Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Пошаговая инструкция к выполнению чертежа котлована:

1. Наносим сетку из крайних осей и контур фундамента котлована.

2. Отступаем от контура фундамента наружу 100 мм, получаем тем самым контур подготовки.

3. Отступаем от контура подготовки наружу 500 мм – допустимый минимум до начала откоса, оговоренный нормами (раньше он был 300 мм). Это будет линия контура дна котлована.

4. Отступаем от контура дна котлована 2,33 м (глубину котлована) – т.к. откосы под углом 45 градусов, то размер откосов в плане равен глубине котлована. Это будет линия верха откоса. Наносим по ней условное обозначение для откосов в виде чередующихся коротких и длинных черточек, перпендикулярных контуру.

5. Удаляем все лишние линии (фундамент, контур подготовки), наносим отметку дна котлована и отметку существующей земли.

6. Наносим недостающие размеры – привязку углов котлована к осям.

7. Добавляем примечание о соответствии относительных отметок абсолютным.

8. По желанию делаем разрез (обозначаем на нем отметки и уклоны откосов).

Считать объем вынимаемого грунта – это работа сметчиков. Спецификации на чертеже тоже никакой нет.

Въезд в котлован разрабатывать не нужно, это забота ПОС (проект организации строительства), т.е. отдельные деньги.

Пример 2. Тот же котлован, только грунт с уклоном в одном направлении (абсолютные отметки существующей земли показаны на рисунке ниже). За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрен

olimp-okna.ru

Коэффициент заложения откоса

Большая Энциклопедия Нефти и Газа

Cтраница 1

Примеры поперечного сечения каналов.  [1]

Коэффициент заложения откоса m выбирается в зависимости от рода грунта, в котором проложен канал, или вида крепления.  [2]

Трзугольный лотох с коэффициентом заложения откоса т 1 используется в лаборатории для сброса воды.  [3]

Треугольный лоток с коэффициентом заложения откоса т1 используется в лаборатории для сброса воды.  [4]

Гидравлически наивыгоднейшие значения 6Г.  [5]

По данным этой таблицы видно, что при коэффициентах заложения откосов т от 0 до 2 приведенная ширина рг.  [6]

Коэффициент откоса т я зависимости от типа грунта.  [7]

Для облегчения практических вычислений в табл. 19.6 приведены величины, являющиеся функцией коэффициента заложения откосов.  [8]

Смена указанных режимов, образование сбой-ности в отводящих каналах трапецеидального поперечного сечения с коэффициентом заложения откосов т 1 5 и шириной по дну 6 1 2 D за трубчатыми перепадами, может определяться по представленному на рис. 13.21 графику.  [9]

Установить, пользуясь формулой (V.8), заиливается ли русло, если: а) коэффициент заложения откосов русла т 2, ширина по дну b О, глубина потока / г 1 м; расход Q 3 м3 / с, а средний диаметр частиц взвешенных наносов dcp 0 6 мм; б) т 0; b 2 м; h 1 2 м; Q 4 8 м3 / с; dcp 0 2 мм; в) т 1; b 0 8 м; h 1 6 м; Q 0 84 м3 / с; dcp 2 мм.  [10]

I S в зависимости от тд.| К ( рз, 0 в зависимости от т.  [11]

В табл. 1.6 приведены значения K ( ps, в) в зависимости от коэффициента заложения берегового откоса те.  [12]

Установить, будет ли канал размываться или заиливаться, если: а) ширина русла по дну b 1 4 м; коэффициент заложения откосов т 1; крепление-одерновка в стенку; расчетный расход Q — — 0 96 м3 / с; глубина потока h 1 м; наносы — среднепесчаные; б) Ь 0; т 1 5; h 2 м; русло прорыто в плотных лессовидных грунтах; Q 9 м3 / с; наносы — крупнопесчаные; в) b 1 2 м; т 0; h 0 9 м; русло укреплено кладкой из обыкновенного кирпича на цементном растворе; Q 1 3 м3 / с; наносы — мелкие.  [13]

Введем следующие обозначения ( рис. 5 — 1): Ъ — ширина по дну; h — глубина наполнения; т ctg6 — коэффициент заложения откоса.  [14]

Основные размеры ковша устанавливают, исходя из расхода воды, средней скорости движения воды ( 0 05 — 0 15 м / с), глубины воды ( от ледяного покрова до отложений наносов в ковше), коэффициента заложения откосов ковша. Длина ковша определяется длиной входной части, длиной участка интенсивных отложений шуги ( 5 — 35 м) и рабочей длиной ковша.  [15]

Страницы:      1    2

www.ngpedia.ru

Определение объемов земляных работ

Для составления проекта организации строительства, выбора типов дорожных машин и оценки стоимости строительства определяются объемы земляных работ.

Короткий участок насыпи между двумя смежными переломами продольного профиля при отсутствии поперечного уклона местности можно рассматривать как правильное геометрическое тело – призматоид с трапецеидальными основаниями.

Объем элементарного слоя

dV = F dl= (B + mh)hdl, (1)

где B – ширина земляного полотна поверху;

m – коэффициент заложения откосов.

Полный объем призматоида

, (2)

Высота насыпи в рассматриваемом сечении

, (3)

где L – длина призматоида.

Интегрирование с учетом того, что площади концевых сечений составляют:

F1 = (B + mh3)h3 и F2 = (B + mh4)h4

дает выражение

(4)

Если обозначить площадь сечения в середине призматоида через Fср = (B + mHср)Hср, где Hср = (h3+ h4)/2,то выражение приводится к виду

(5)

При разности отметок h3 и h4 менее 1 м можно использовать упрощенные выражения:

; или . (6)

Первое (5) из них дает несколько завышенное, а второе (6) – заниженное значение объемов земляных работ. Эти уравнения одинаково пригодны для определения объемов насыпей и выемок.

Однако при равных рабочих отметках и равной ширине проезжих частей и обочин объемы выемок больше объемов насыпей за счет дополнительного объема, связанного с наличием боковых канав.

Рассмотренные формулы относятся к прямым участкам дороги в плане и профиле. При современных методах трассирования дорог клотоидными кривыми в продольном профиле ось дороги является криволинейной. Кривизна в продольном профиле требует учета, поэтому в местах, где кривизна может вносить существенные искажения в результаты расчетов, целесообразно принимать длины участков, не превышающие 50 м.

В объемы земляных работ, подсчитанные по таблицам, вводят призматоидальные поправки на разность рабочих отметок, если она более 1,0 м на участке 100 м, поправки на устройство дорожной одежды и на дополнительные объемы по удалению растительного слоя.

Поправка на устройство дорожной одежды определяется в зависимости от конструкции дорожной одежды и способа устройства обочин. Поправка на снятие растительного слоя вводится при прохождении трассы по сельхозугодиям. Объем снимаемого грунта определяется исходя из ширины подошвы насыпи или верха выемки, толщины растительного слоя и длины участков.

Призматоидальная поправка определяется по таблицам [11] или рассчитывается по формуле

где m – коэффициент заложения откоса;

h3, h4 – рабочие отметки на соседних участках, м;

L – длина участка, м.

Эта поправка учитывается со знаком «+».

Поправка на устройство дорожной одежды вычисляется по формуле

ΔVдо= ± [(Fдо+ Fку + Fп) – Fт]L,

где Fдо – площадь сечения дорожной одежды из каменных материалов, м2;

Fдо = bhдо,

где hдо – толщина дорожной одежды до песчаного слоя, м;

b – ширина проезжей части, м;

Fку – площадь сечения краевых полос и укрепления обочин, м2;

Fку = 2(с’hкп + с»hу),

где с’, с» – ширина краевой полосы и укрепления обочины, м;

hкп, hу – толщина краевой полосы с основанием и укрепления обочин, м;

Fп – площадь сечения слоя из песчаного материала при укладке его на всю ширину земляного полотна, м2;

Fп = [В + 2m(hдо+ hп / 2)]hп,

где В – ширина земляного полотна, м;

hп – толщина слоя песка, м;

m – коэффициент заложения откоса;

Fт – площадь сточного треугольника, м2;

Fт = с2iо + b(сiо + biп / 2),

где с – ширина обочины;

io и iп – уклоны обочины и проезжей части, ‰.

Схема для определения площади: а – сточного треугольника;

б – сечения дорожной одежды

Поправку на растительный грунт принимают для всех насыпей и выемок. При устройстве насыпи поправка на растительный грунт определяется по формуле

= [B + 2m(Hср +hр / 2] hрL, (7.7)

где Hср – средняя высота насыпи;

hр – толщина снимаемого растительного грунта.

Эта поправка прибавляется к профильному объему.

При устройстве выемки от ее профильного объема отнимают поправку на растительный грунт, которая определяется по формуле

= [B +2hк(m + n) + (bк + m Hср)] hрL,

где hк и bк – глубина и ширина боковой канавы выемки, м;

m – коэффициент заложения внутреннего откоса.

При несоответствии ширины земляного полотна табличным значениям [10] вводится поправка на ширину земляного полотна

где Bт – ширина земляного полотна по таблицам [15], м;

B – существующая ширина земляного полотна, м;

hср – средняя рабочая отметка между соседними рабочими отметками по концам участка, м.

В случае несовпадения табличной крутизны откосов с запроектированной вводится поправка на крутизну откосов

где mт – коэффициент заложения откосов, принятый по таблицам [15].

Поправка на устройство искусственных сооружений учитывается в случае, если размер отверстия искусственного сооружения более 4 м. При этом устанавливают пикетажное положение начала и конца моста и соответствующие высоты насыпи. Расчет выполняют обычным способом.

На дополнительные работы, связанные с устройством временных съездов для землеройных машин, засыпкой ям и неровностей в основании насыпи из-за микрорельефа местности, не учтенные в проекте работы, вводят поправочный коэффициент 1,05 – 1,10 на общий объем работ.

Для каждого километра подсчитывается суммарный объем насыпей и выемок с учетом поправок и определяетсяобщий объем земляных работ по проектируемому варианту.

megalektsii.ru

Большая Энциклопедия Нефти и Газа

Cтраница 2

Определить глубину и среднюю скорость потока, тип и длину дополнительного укрепления над стенкой перепада в конце канала при расходе Q 0 6 м3 / с, если: а) ширина канала по дну b 0 6 м; коэффициент заложения откосов т — 1 5; нормальная глубина h0 0 28 м; под струю отсутствует доступ воздуха; б) b 0 8 м; т 1 5; / г0 0 5 м; под струю отсутствует доступ воздуха; в) b — 0 5 м;

olimp-okna.ru

Коэффициент заложения откосов — Энциклопедия по машиностроению XXL

Треугольные русла. Для каналов треугольного профиля с коэффициентом заложения откоса т имеем  [c.159]

Гидравлические расчеты при проектировании новых каналов. При этом обычно на основе произведенных изысканий в натуре известны продольный профиль трассы канала, позволяющий назначить уклон дна / будущего канала, характер грунтов, а следовательно, возможный коэффициент заложения откосов канала т и предполагаемая отделка поверхности канала, характеризуемая значением коэффициента шероховатости п (или параметра гладкости к). Расчету в этом случае подлежат те или иные геометрические элементы живого сечения канала.  [c.162]










V. S. Установить глубину протекания потока и заиливается ли русло, если а) площадь живого сечения потока = 2,5 м , ширина русла по дну Ь = 1 м коэффициент заложения откосов m = 1,5, средняя в сечении скорость протекания потока V = 2 м/с, а гидравлическая крупность наносов w = 2 мм/с б) са = 3,68 м Ь = 1,6 м /п = = 0 V = 0,4 м/с w = А мм/с в) oj = 0,5 м й = 0 = 3 /Па = 1  [c.113]

V.6. Определить среднюю в сечении скорость равномерного движе-иия и расход потока в канале, если известны а) уклон дна канала i = == 0,0025 ширина русла по дну Ь = 0,8 м коэффициент заложения откосов т = 1,5 коэффициент шероховатости п = 0,011, а глубина равномерного движения потока 0,38 м б) t = 0,0036 6 = 2 м m = 0 п = 0,014 /г = 0,56 м в) i — 0,0049 Ь = O, т = 1,25 п = == 0,0225 /г = 0,82 м.  [c.116]

У Казани е. Необходимо найти гидравлический радиус R = со/Х и по таблице приложения 5 определить скоростную характеристику U7. Для облегчения вычислений величины, являющиеся функцией коэффициента заложения откосов т, могут быть взяты из таблицы приложения 7.  [c.116]

V.10. Определить глубину потока и уклон, который необходимо придать дну канала, если а) ширина канала по дну 6 = 2 м, коэффициент заложения откосов m = 0 коэффициент шероховатости п — = 0,011 расход потока Q = 2,66 м /с если средняя скорость протекания потока V должна быть 2 м/с б) Ь == 2 м /ni = 1 mg = 3 = == 0,012 Q = 12 м /с V = 3 м/с в) Ь = 0 га = 2 л = 0,014 Q = = 3 M V I/ = 1,5 м/с.  [c.117]

V.14. Установить шероховатость русла, если а) ширина русла по дну й = 0 коэффициент заложения откосов т = 0,75 уклон дна русла I = 0,0066 глубина равномерного движения ho = 0,46 м расход потока Q 0,158 мУс б) Ь =1,1 м /га = 0 / = 0,001 = 0,76 м  [c.117]

V.18. Определить среднюю в сечении скорость и расход в канале трапецоидального поперечного сечения, дно которого укреплено бутовой кладкой на цементном растворе, а боковые стенки укреплены бетонировкой при средних условиях содержания, если а) уклон дна i = 0,02 коэффициент заложения откосов т = -, ширина русла по дну = 1 м, а глубина равномерного движения hg = 0,6 м б) i = = 0,006 т = 1,25 Ь = 2 м /iq = 1,2 м в) i — 0,009 т = 1,75 Ь = 0,4 м ho = 0,46 м.  [c.118]

V.21. Установить тип укрепления и продольный уклон, который необходимо придать дну русла, чтобы его профиль был гидравлически наивыгоднейшим, если а) расчетный расход Q = 56, 4 mV коэффициент заложения откосов т = 1, а глубина потока при равномерном движении должна быть равна 2 м б) Q == 39,2 м /с т = 0,5 = 1,6 м в) Q = 3,76 м= /с т = 3-, ho = 0,56 м.  [c.120]

V.22. Определить ширину русла по дну, глубину равномерного движения потока и уклон, который необходимо придать дну этого русла, чтобы при гидравлически наивыгоднейшем профиле средняя в сечении скорость потока равнялась бы допускаемой для данного типа укрепления скорости, если а) расчетный расход Q = 34,4 м /с коэффициент заложения откосов т = 2 русло укреплено хорошей бутовой кладкой из средних пород б) Q = 2,6 mV т = 2,5 русло укреплено одерновкой в стенку в) Q = 3,26 mV гп = 1,5 грунт пропитан битумом.  [c.121]

V.23. Определить максимально возможную среднюю в сечении скорость потока, нормальную глубину протекания и ширину русла по дну при гидравлически наивыгоднейшем профиле русла, если а) расчетный расход Q = 4 mV продольный уклон дна i = 0,001 коэффициент заложения откосов /п = 2 канал будет прорыт в плотном лессе с частичной подчисткой дна и откосов после землеройной машины  [c.121]

V.26. Определить подбором, построением графика К = f (h) или используя показательный закон , нормальную глубину и среднюю в сечении скорость потока в русле при следующих условиях а) ширина русла по дну Ь = 4 м коэффициент заложения откосов m = 0 продольный уклон i = 0,0009 дно и стенки русла облицованы тесаным камнем (в средних условиях) расчетный расход Q = 16 м /с б) fo = 0 т = 2 i = 0,0025 грунт пропитан битумом Q = 1,66 м /с в) Ь = = 8 м m = 1,5 i — 0,0001 канал прорыт в плотной глине Q = = 28 м /с.  [c.127]

V.27. Определить, используя расчет по относительному гидравлическому радиусу, нормальную глубину и среднюю в сечении скорость потока в канале а) шириной по дну == 1,6 м с коэффициентом заложения откосов m = 0 с продольным уклоном i = 0,006 дно и стенки русла укреплены кирпичной кладкой (в средних условиях содержания) расчетный расход Q = 2,8 м /с б) f = 1,2 м т = 2,5 i = 0,005 русло укреплено хорошей бутовой кладкой Q = 4,29 м /с в) 6 = 1 т = 1,5 i = 0,0004 русло имеет гладкую скальную поверхность  [c.127]

Если принимается трапецоидальная форма поперечного сечения, то в случае, когда коэффициент заложения откосов не диктуется условиями и специфическими требованиями проектирования, он может быть выбран в зависимости от типа грунта (табл. V.10),  [c.130]

В зависимости от типа грунта при принятой трапецоидальной форме поперечного сечения по табл. V.10 выбирается коэффициент заложения откосов (если он не задан условиями проектирования).  [c.132]

Решение (задача V.40, а). 1. По табл. V.10 принимаем коэффициент заложения откосов т= 1,5.  [c.134]

Указание. Коэффициент заложения откосов принимается по рекомендациям табл. V.10, а ширина канавы по низу определяется по формуле (V.31).  [c.135]

VI.2. Определить (используя зависимость VI.3) критическую глубину в русле треугольного поперечного сечения и сравнить полученный результат с данными табл. VI.2 при следующих условиях а) расход Q = 0,4 м /с коэффициент заложения откосов m = 2 б) Q = = 2 м /с m = 1 в) Q = 0,23 м /с т. == 1,5.  [c.147]

VI.6. Определить с помощью табл. VI.3 критическую глубину в русле трапецоидального поперечного сечения, если а) расход Q = = 1,37 M V ширина русла по дну Ь = 1,5 м коэффициент заложения ОТКОСОВ m = 1,5 б) Q = 0,373 м /с Ь = 0,4 м т -= 2.  [c.148]

VI.15. Определить критический уклон, если известны а) расход Q = 2,66 м /с, ширина русла по дну Ь = 1 м коэффициент заложения откосов т = 2,5 коэффициент шероховатости п = 0,013 б) Q = = 0,58 м /с Ь = 1 м m = 0 = 0,011 в) Q = 0,525 м /с Ь = Q т = 1,5 п = 0,02.  [c.150]

VI. 19. В каком состоянии находится поток в трапецеидальном русле при следующих условиях а) глубина в рассматриваемом сечении h = 0,24 м расход Q = 0,48 м /с ширина русла по дну Ь = 0,6 м, а коэффициент заложения откосов m = 1,5 б) h = 0,56 м Q = = 0,5 м /с Ь = 0,4 м г = 0 в) /г — 0,4 м Q == 0,6 м /с Ь = 0,5 м т = 1.5  [c.151]

VI.24. Определить подбором, построением графика прыжковой графоаналитическим способами А. Н. Рахманова неизвестную сопряженную глубину в русле трапецоидального поперечного сечения шириной по дну Ь = 0,6 м, если расход Q = = 0,6 м /с коэффициент заложения откосов т = 1,5 глубина до прыжка h = 0,2 м, а критическая глубина = 0,36 м.  [c.156]

VI.27. Определить, при каком расходе воды в трапецоидальном русле шириной по дну Ь = I м и с коэффициентом заложения откосов т = 1 сопряженные глубины будут а) к = 0,2 м h = 0,6 м б) h = = 0,1 м h» = 0,5 м в) h = 0,24 м h» = 0,66 м.  [c.158]

VI.41. Канал трапецеидального сечения пересекается автомобильной дорогой, в насыпи которой устроена напорная труба. Определить, на каком расстоянии от трубы глубина воды в канале будет /i = 1 м и какая глубина установится на расстоянии / = 10 м от трубы в случаях, если а) напор перед трубой Л = 1,4 м расход Q = 2 м /с ширина канала по дну 6 = 1 м коэффициент заложения откосов т 1,5 уклон дна i = 0,008 коэффициент шероховатости п = 0,025 нормальная глубина протекания воды в канале = 0,62 м б) // = = 1,2 м Q = 2 M-V 6 = 1 м m = 1,5 i = 0,009 ti = 0,025 =-= 0,6 м в) // == 1,1 м Q = 1 м /с Ь == 1 м /п = 0 t = 0,005 п = = 0,017 м /г = 0,57 м.  [c.169]

VII. 19. Определить, во сколько раз изменится пропускная способность низкого водослива практического профиля трапецоидального сечения отверстием Ь = 10 м шириной порога б = 1 м и напором Я = 2 м, при изменении коэффициента заложения откосов s от 1 до 10, если он выполнен а) по типу II б) по типу III  [c.180]

Для трапеции имеем площадь сй = Ь/г + тК — и ширина поверху В=Ь- -т 1, где Ь — ширина трапеции по дну, а т — коэффициент заложения откосов.  [c.158]

Пример. Построить график колебания гориаонта во.ты в деривационном канале гидросиловой установки в створе ГЭС. Канал имеет трапецеидальное сечение, длину = 5 078 м, ширину по дну 6 = 5 м, коэффициент заложения откосов т = 3, коэффициент шероховатости п = 0,013 н уклон дна 1=0,0002. В начальный момент времени в канале наблюдается установившееся движение с расходом (3 = 30 м /сек.  [c.213]

V.I, Установить, будет ли канал размываться или заиливаться, если а) ширина русла по дну Ь = 1,4 м коэффициент заложения откосов т = крепление-одерновка в стенку расчетный расход Q = = 0,96 м /с глубина потока /г = 1 м наносы — среднепесчаные  [c.112]

V.2. Установить, пользуясь формулой (V.8), заиливается ли русло, если а) коэффициент заложения откосов русла т = 2, ширина по дну h = О, глубина потока Л = 1 м расход Q = 3 mV , а средний днаыегр частиц взвешенных наносов d p = 0,6 мм б) m = 0 Ь = 2 м /г = 1,2 м Q = 4,8 м / d p = 0,2 мм в) m = I Ь = 0,8 м /г = 1,6 м Q = 0,84 m V d p = 2 мм.  [c.113]

V.12. Определить ширину русла по дну и уклон, который необходимо придать дну канала, чтобы скорость потока равнялась допускаемой неразмывающей средней скорости, если заданы а) расчетный расход Q = 3,9 м с коэффициент заложения откосов m =— 1,25 русло укреплено одерновкой плашмя на малосвязном основании, а глубина потока ha = 1 м б) Q = 360 м /с /п = 0 облицовка бетонная в средних условиях ho = 3 м в) Q 1,87 m V = 1 = 1,5 грунт стабилизирован битумом Ilf, = 0,5 м.  [c.117]

Гидравлически наивыгоднейшими называются русла, имеющие наибольшую пропускную способность при заданных площади (о и форме живого сечения (известны коэффициент заложения откосов т трапецоидального или параметр р параболического поперечного сечения), уклоне с и коэффициенте шероховатости п. Такие русла имеют максимальный при прочих равных условиях гидравлический радиус У тах и протекание потока в них происходит с максимально возможной средней в сечении скоростью Утах-  [c.119]

Е5 руслах трапецоидального поперечного сечения гидравлически нанвыгоднейшего профиля отношение пшрины русла по дну Ь к глубине потока h при равномерном движении (относительная ширина русла) обозначается 3г . При заданном коэффициенте заложения откосов  [c.119]

V.20. Определить тип укрепления и необходимый продольный уклон дна канала, профиль которого должен быть гидравлически наивыгоднейшим при следующих условиях а) расчетный расход Q == 100 м /с коэффициент заложения откосов т = 2,5, а нпгрина русла по дну Ь == 1,4 м б) Q = 1,28 м /с т — Q-, Ь = 0,8 м в) Q = = 1,53 м /с т = 1,5 Ь = 0,4 м.  [c.120]

V.25. Определить подбором и построением графика К = f (h), используя показательный закон и проведя расчет по относительному гидравлическому радиусу, нормальную глубину и среднюю в сечении скорость протекания потока при равномерном движении в русле тра-пецоидального поперечного сечения, ширина по дну которого Ь = I м, коэффициент заложения откосов m = 1, продольный уклон дна i = = 0,002, коэффициент шероховатости русла п = 0,0225, а расчетный расход Q = 0,815 м /с.  [c.125]

VI.5. Определить подбором критическую глубину в русле трапе-нондального поперечного сечения, если а) расход Q = 2 ширина русла по дну Ь = ы коэффициент заложения откосов т = 1,5 ()) Q = 1,5 м /с Ь = 0,5 м т = 1,5.  [c.148]

VI.12. При каком расходе критическая глубина в русле трапе-цоидального поперечного сечения а) 0,5 м, если ширина русла по дну Ь = 1 м, а коэффициент заложения откосов т = б) =  [c.149]

VI.25. Определить построением графика П (h) =-= / (h) и приближенным или графоаналитическим способом А. Н. Рахманова глубину после прыжка и длину прыжка в русле трапецоидалыюго поперечного сечеиия а) шириной ио дну Ь = 1,6 м, если коэффициент заложения откосов т == 1,5 расход Q = 1,4 m V глубина до прыжка h = 0,2 м, а критическая глубина = 0,39 м б) Q = 1,5 м7с Ь — 0,5 м % = 2 7712 = 1 /i = 0,35 м = 0,6 м.  [c.157]

VIII.12. Найти форму сопряжения бьефов в бетонном лотке трапецоидального сечения с коэффициентом заложения откосов т — 1,5 уклоном дна t равномерном движении в отводящем лотке (такого же поперечного сечения) составляет а) Аб = 1 м б) /1б == 2 м.  [c.215]

VIII.13. Определить форму сопряжения бьефов после щита прямоугольной формы с открытием а = 0,5 м напором Я = 1 м, установленного в канале трапецоидального сечения с коэффициентом заложения откосов т = 1 шириной по дну Ь —= 5 м, пропускающего расход  [c.215]


mash-xxl.info
