Коэффициент разрыхления грунта (таблица, снип)

При некоторых строительных работах происходит разработка грунта для закладки фундамента.Для планирования работ, связанных с выемкой и вывозом земли, следует учитывать некоторые особенности: разрыхление, влажность, плотность.

Представленная ниже таблица коэффициента разрыхления грунта поможет вам определить увеличение объема почвы при ее выемке из котлована.

Виды


  • Скальные, каменные, горные и сцементированные породы  – разработка возможна лишь с применением  дробления или с использованием технологии взрыва.
  • Глина, песок, смешанные типы пород  – выборка производится вручную или механизировано с помощью бульдозеров, экскаваторов или другой специализированной техники.

Свойства


  • Разрыхление – увеличение объема земли при выемке и разработке.
  • Влажность – соотношение массы воды, которая содержится в земле, к массе твердых частиц.
    Определяется в
    процентах: грунт считается сухим при влажности менее 5%, превышающий отметку 30% – мокрый, в диапазоне от 5 до 30% – нормальная влажность. Чем более влажный состав, тем более трудоемкий процесс его выемки, исключением является глина (чем более сухая – тем сложнее ее разрабатывать, слишком влажная – приобретает вязкость, липкость).
  • Плотность – масса 1 м3 грунта в плотном (естественном) состоянии. Самые плотные и тяжелые скальные породы, наиболее легкие – песчаные, супесчаные почвы.
  • Сцепление – величина сопротивления к сдвигу, песчаные и супесчаные почвы имеют показатель – 3–50 кПа, глины, суглинки  — 5–200 кПа.

Исходя из строительных норм и правил (СНИП), коэффициент разрыхления грунта (первоначальный), показатель плотности в соответствии категории, приведены в таблице:

Категория Наименование Плотность, тонн / м3Коэффициент разрыхления
ІПесок влажный, супесь, суглинок, разрыхленный
1,4–1,7
1,1–1,25
ІПесок рыхлый, сухой1,2–1,61,05–1,15
ІІСуглинок, средний -мелкий гравий, легкая глина1,5–1,81,2–1,27
ІІІГлина, плотный суглинок1,6–1,91,2–1,35
ІVТяжелая глина, сланцы, суглинок со щебнем, гравием, легкий скальный грунт1,9–2,01,35–1,5

Проанализировав таблицу, можно сказать, что  первоначальный коэффициент разрыхления грунта прямо пропорционален диапазону плотности, проще говоря, чем более плотная и тяжелая почва в природных условиях, тем больший ее объем при разработке.

Существуют также вычисления коэффициента остаточного разрыхления грунта, результат определяет, насколько почва поддается осадке при слеживании, при контакте с водой или утрамбовке. В строительстве эти расчеты имеют огромное значение для определения количества необходимого материала, а также их учитывают при складировании, утилизации земли.

Наименование
Первоначальное увеличение объема после разработки, %Остаточное разрыхление, %
Глина ломовая283269
Гравийно-галечные162058
Растительный202534
Лесс мягкий182436
Лесс твердый243047
Песок101525
Скальные45502030
Солончак, солонец
мягкий202636
твердый283259
Суглинок
легкий, лессовидный182436
тяжелый24-305-8
Супесь12-173-5
Торф24-308-10
Чернозем, каштановый22-285-7

Как рассчитать проведение необходимых работ

Для расчета необходимых работ следует  знать геометрические размеры планируемого котлована. Далее умножьте коэффициент первоначального разрыхления на объем земли в природном состоянии.

В результате вы получите объем, который будет изъят из строительного карьера. Теперь очень просто рассчитать количество изъятой земли для складирования, погрузки, транспортировки для утилизации.

Посмотрите видео: ВИДЫ ГРУНТА. ГЕОЛОГИЧЕСКИЙ АНАЛИЗ УЧАСТКА

ecology-of.ru

и его расчет при проектировании дома

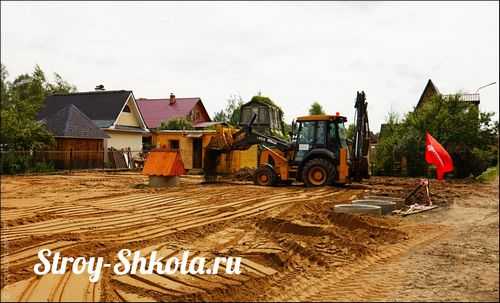

Строительные работы начинаются с разметки участка и разработки грунта под фундамент. Земляные работы занимают также первую строчку в строительной смете, и немалая сумма приходится на оплату техники, производящей выемку и вывоз грунта с участка. Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована

Коэффициент разрыхления грунта

Все грунты с точки зрения строительства можно разделить на две группы:

  • Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
  • Несцементированные, выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

  • Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
  • Сцепление – сопротивление сдвигу;
  • Плотность, то есть масса одного кубического метра грунта в естественном состоянии;
  • Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Нормальная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются мокрыми. При влажности до 5% грунты принято называть сухими.

Образец влажного грунта

Сцепление влияет на сопротивление грунта сдвигу, у песков и супесей этот показатель лежит в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность зависит от качественного и количественного состава грунта, а также от его влажности. Самыми плотными, и, соответственно, тяжелыми являются скальные грунты, наиболее легкие категории грунта – пески и супеси. Характеристики грунтов приведены в таблице:

Таблица — различные категории грунта

Как видно из таблицы, коэффициент первоначального разрыхления грунта прямо пропорционален плотности грунта, иными словами, чем плотнее и тяжелее грунт в естественных условиях, тем больше объема он займет в выбранном состоянии. Этот параметр влияет на объемы вывозки грунта после его разработки.

Существует также такой показатель, как остаточное разрыхление грунта, он показывает, насколько грунт поддается осадке в процессе слеживания, при контакте с водой, при трамбовке механизмами. Для частного строительства этот показатель имеет значение при заказе гравия для выполнения подушки под фундамент и других работ, связанных с расчетом привозного грунта. Также он важен для складирования и утилизации грунтов.

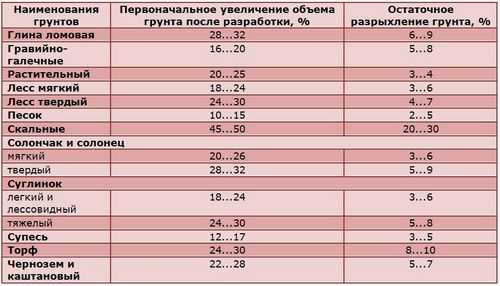

Таблица — наименование грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

  • Находим объем котлована, а, следовательно, и грунта в естественном состоянии:

Vк = 40 · 1 · 1,5 = 60 м3.

  • Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:

V1 = kр · Vк = 1,2 · 60 = 72 м3;

где kр= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м3.

  • Находим конечный объем гравийной подушки после трамбовки:

Vп

= 40 · 1 · 0,3 = 12 м3.

  • Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления kр = 20% или 1,2; остаточный коэффициент разрыхления kор = 8% или 1,08.

  • Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м3.

V2 = Vп ·kр/kор=12 · 1,2/1,08 = 13,33 м3.

Следовательно, объем необходимого для отсыпки гравия составит 13,3м3.

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

stroyvopros.net

СНиП IV-2-82 Сборник 3. Буровзрывные работы, СНиП от 17 марта 1982 года №IV-2-82

Правила разработки и применения элементных  сметных
норм на строительные конструкции и работы

Приложение. Сборники элементных  сметных норм
на строительные конструкции и работы. Том 1

СБОРНИК 3. БУРОВЗРЫВНЫЕ РАБОТЫ



РАЗРАБОТАН институтом Мосгипротранс Минтрансстроя при участии институтов Гипроцветмет Минцветмета СССР, Гидропроект Минэнерго СССР и Главтранспроекта Минтрансстроя под методическим руководством НИИЭС Госстроя СССР и рассмотрен Отделом сметных норм и ценообразования в строительстве Госстроя СССР

РЕДАКТОРЫ-инженеры В.А.Лукичев (Госстрой СССР), канд. техн. наук В.Н.Ни (НИИЭС Госстроя СССР), М.Г.Дыкман (Мосгипротранс Минтрансстроя)

ВНЕСЕН Отделом сметных норм и ценообразования в строительстве Госстроя СССР

УТВЕРЖДЕН постановлением Государственного комитета СССР по делам строительства от 17 марта 1982 г. № 51

ВЗАМЕН глав IV части СНиП-65: 10 (вып.1, изд. 1977 г.), 10 (вып. 2, изд. 1965 г.), 13 (изд. 1971 г.), 14, 16, 17 (изд.1965 г.), 18, 39 (изд. 1966 г.)

1.1. В настоящем сборнике содержатся нормы на буровзрывные работы, выполняемые в составе комплекса земляных и горно-вскрышных работ при строительстве и реконструкции предприятий, зданий и сооружений, железных и автомобильных дорог, специальных земляных сооружений и карьеров.

1.2. Классификация грунтов по группам для буровзрывных работ приведена в табл. 1, где время чистого бурения бурильным молотком ПР-20Л установлено для буров с головками однодолотчатой формы, армированными пластинками твердого сплава с лезвием длиной 42 мм. Для других типов пневматических бурильных молотков время чистого бурения следует принимать по табл. 1 с коэффициентами согласно табл. 2. Если в табл. 1 отсутствуют данные о времени чистого бурения 1 м шпура, то группа определяется по наименованию и средней плотности грунтов.


п.п.

Наименование и характеристика грунтов

Средняя плотность грунтов в естест- венном залегании, кг/м

Время чистого бурения
1м шпура бурильным
молотком
ПР-20Л,
мин

Группа грунтов

1

2

3

4

5

1

Алевролиты:



а) низкой прочности

1500

До 3,1

IV



б) малопрочные

2200

3,2-3,9

V

2

Ангидрит прочный

2900

4-5,3

VI

3

Аргиллиты:

а) плитчатые, малопрочные

2000

3,2-3,9

V

б) массивные, средней прочности

2200

4-5,3

VI

4

Бокситы средней прочности

2600

4-5,3

VI

5

Гравийно-галечные грунты при размере частиц:



а) до 80 мм

1750

-

II



б) более 80 мм

1950

-

III

6

Гипс, малопрочный

2200

До 3,1

IV

7

Глина:

а) мягко- и тугопластичная без примесей

1800

-

II

б) то же, с примесью щебня, гальки, гравия или строительного мусора до 10%

1750

-

II

в) то же, с примесью более10%

1900

-

III

г) полутвердая

1950

-

III

д) твердая



1950-2150

-

IV

8

Грунт растительного слоя:

а) без корней и примесей

1200

-

I

б) с корнями кустарника и деревьев

1200

-

II

в) с примесью гравия, щебня или строительного мусора до 10%

1400

-

II

9

Грунты ледникового происхождения (моренные), аллювиальные, делювиальные и пролювиальные отложения:

а) глина моренная с содержанием крупнообломочных включений в количестве до 10%

1800

-

III

б) то же, с содержанием крупнообломочных включений в количестве от 10 до 35%

2000

-

IV





в) пески, супеси и суглинки моренные с содержанием крупнообломочных включений в количестве до 10%

1800

-

II

г) то же, с содержанием крупнообломочных включений от 10 до 35%

2000

-

IV

д) грунты всех видов с содержанием крупнообломочных включений от 35 до 50%

2100

-

V

е) то же, с содержанием крупнообломочных включений от 50 до 65%

2300

-

VI

ж) то же, с содержанием крупнообломочных включений более 65%

2500

-

VII

10

Грунты вечномерзлые и сезонномерзлые моренные, аллювиальные, делювиальные и пролювиальные отложения:

а) растительный слой, торф, заторфованные грунты;

1150

-

IV

пески, супеси, суглинки и глины без примесей

1750

-

IV

б) пески, супеси, суглинки и глины с примесью гравия, гальки, дресвы и щебня в количестве до 20 % и валунов до 10%

1950

-

V

в) моренные грунты, аллювиальные, делювиальные и пролювиальные отложения с
содержанием крупнообломочных включений в

количестве до 35%

2000

-

V

г) то же, с примесью гравия, гальки, дресвы, щебня
в количестве более 20% и валунов более 10%, гравийно-галечные и щебенисто- дресвяные грунты, а также моренные грунты, аллювиальные, делювиальные и пролювиальные отложения с содержанием крупнообломочных включений от 35 до 50%

2100

-

IV

д) моренные грунты, аллювиальные, делювиальные и пролювиальные отложения с содержанием крупнообломочных включений от 50 до 65%

2300

-

VII

е) то же, с содержанием крупнообломочных включений в количестве более 65%

2500

-

VIII

11

Диабаз:

а) сильновыветрившийся, малопрочный

2600

6,8-9

VIII

б) слабовыветрившийся, прочный

2700

9,1-11,4

IX

в) не затронутый выветриванием, очень прочный

2800

11,5-15,2

X

г) не затронутый выветриванием, очень прочный

2900

15,3 и

более

XI

12

Доломит

а) мягкий, пористый, выветрившийся, средней прочности

2700

4-5,3

VI

б) прочный

2800

5,4-6,7

VII

в) очень прочный

2900

6,8-9

VIII

13

Дресва в коренном залегании (элювий)

2000

3,2-3,9

V

14

Дресвяный грунт

1800

До 3,1

IV

15

Змеевик (серпентин):

а) выветрившийся, малопрочный

2400

3,2-3,9

V

б) средней прочности

2500

4-5,3

VI

в) прочный

2600

5,4-6,7

VII

16

Известняк:

а) выветрившийся, малопрочный

1200

3,2-3,9

V

б) мергелистый, средней прочности

2300

4-5,3

VI

в) мергелистый, прочный

2700

5,4-6,7

VII

г) доломитизированный, прочный

2900

6,8-9

VIII

д) окварцованный, очень прочный

3100

9,1-11,4

IX

17

Кварцит :

а) сильновыветрившийся, средней прочности

2500

5,4-6,7

VII

б) средневыветрившийся, прочный

2600

6,8-9

VIII

в) слабовыветрившийся, очень прочный

2700

9,1-11,4

г) невыветрившийся, очень прочный

2800

11,5-15,2

X

д) невыветрившийся мелкозернистый, очень прочный

3000

15,3
и более

XI

18

Конгломераты и брекчии :

а) на глинистом цементе, средней прочности

2100

3,1-3,9

V

б) на известковом цементе, прочные

2300

4-5,3

VI

в) на кремнистом цементе, прочные

2600

5,4-6,7

VII

г) то же, очень прочные

2900

6,8-9

VIII

19

Коренные глубинные породы (граниты, гнейсы, диориты, сиениты, габбро и др.):

а) крупнозернистые, выветрившиеся и дресвяные, малопрочные

2500

3,2-3,9

V

б) среднезернистые, выветрившиеся, средней прочности

2600

4-5,3

VI

в) мелкозернистые, выветрившиеся, прочные

2700

5,4-6,7

VII

г) крупнозернистые, не затронутые выветриванием, прочные

2800

6,8-9

VIII

д) среднезернистые, не затронутые выветриванием, очень прочные

2900

9,1-11,4

IX

е) мелкозернистые, не затронутые выветриванием, очень прочные

3100

11,5-15,2

X

ж) порфировые, не затронутые выветриванием, очень прочные

3300

15,3 и более

XI

20

Коренные излившиеся породы (андезиты, базальты,
порфириты, трахиты и др.):

а) сильновыветрившиеся, средней прочности

2600

5,4-6,7

VII

б) слабовыветрившиеся, прочные

2700

6,8-9

VIII

в) со следами выветривания, очень прочные

2800

9,1-11,4

IX

г) без следов выветривания, очень прочные

3100

11,5-15,2

X

д) то же, очень прочные

3300

15,3 и более

XI

21

Кремень, очень прочный

3300

15,3 и
более

XI

22

Лёсс:

а) мягкопластичный

1600

-

I

б) тугопластичный

1800

-

II

в) твердый

1800

-

III

23

Мел :

а) низкой прочности

1550

До 3,1

IV

б) малопрочный

1800

3,2-3,9

V

24

Мергель :

а) низкой прочности

1900

До 3,1

IV

б) малопрочный

2300

3,2-3,9

V

в) средней прочности

2500

4-5,3

VI

25

Мрамор, прочный

2700

5,4-6,7

VII

26

Опока

1900

До 3,1

V

27

Пемза

1100

3,2-3,9

V

28

Песок :

а) без примесей

1600

-

I

б) то же, с примесью гальки, щебня, гравия или строительного мусора до 10 %

1600

-

I

в) то же, с примесью более 10 %

1700

-

II

г) барханный и дюнный

1600

-

II

29

Песчаник :

а) выветрившийся, малопрочный

2200

3,2-3,9

V

б) глинистый, средней прочности

2300

4-5,3

VI

в) на известковом цементе, прочный

2500

5,4-6,7

VII

г) на известковом или железистом цементе, прочный

2600

6,8-9

VIII

д) на кварцевом цементе, очень прочный

2700

9,1-11,4

IX

е) кремнистый, очень прочный

2700

11,5-15,2

X

30

Ракушечник :

а) слабоцементированный, низкой прочности

1200

До 3,1

IV

б) сцементированный, малопрочный

1800

3,2-3,9

V

31

Сланцы :

а) выветрившиеся, низкой прочности

2000

До 3,1

IV

б) глинистые, малопрочные

2600

3,2-3,9

V

в) средней прочности

2800

4-5,3

VI

г) окварцованные, прочные

2300

5,4-6,7

VII

д) песчаные, прочные

2500

6,8-9

VIII

е) окремнелые, очень прочные

2600

11,5-15,2

X

ж) кремнистые, очень прочные

2600

15,3 и более

XI

32

Солончак и солонец :

а) пластичные

1600

-

II

б) твердые

1800

До 3,1

IV

33

Cуглинок :

а) мягкопластичный без примесей

1700

-

I

б) то же, с примесью гальки, щебня, гравия или
строительного мусора до 10 % и тугопластичный
без примесей

1700

-

I

в) мягкопластичный с примесью более 10%, тугопластичный с примесью до 10%, а также полутвердый и твердый без примеси и с примесью до 10%

1750

-

II

г) полутвердый и твердый с примесью щебня, гальки, гравия или строительного мусора более 10 %

1950

-

III

34

Супесь :

а) пластичная без примесей

1650

-

I

б) твердая без примесей, а также пластичная и
твердая с примесью щебня, гальки, гравия или строительного мусора до 10 %

1650

-

I

в) твердая и пластичная с примесью более 10 %

1850

-

II

35

Торф :

а) без древесных корней

800-1000

-

I

б) с древесными корнями толщиной до 30 мм

850-1100

-

II

в) то же, более 30 мм

900-1200

-

II

36

Трепел :

а) низкой прочности

1550

До 3,1

IV

б) малопрочный

1770

3,2-3,9

V

37

Туф

1100

3,2-3,9

V

38

Чернозем и каштановый грунт:

а) пластичный

1300

-

I

б) пластичный с корнями кустарника

1300

-

II

в) твердый

1200

docs.cntd.ru

Коэффициент разрыхления грунтов – что это и как его рассчитать

Коэффициент первоначального разрыхления грунтов, а также показатели плотности приведены по категориям в таблице.

Наименование грунта

Категория

грунта

Плотность грунта

тонн/м3

Коэффициент

разрыхления грунта

Песок рыхлый, сухойI1,2…1,61,05…1,15
Песок влажный, супесь, суглинок разрыхленныйI1,4…1,71,1…1,25
Суглинок, средний и мелкий гравий, легкая глинаII1,5…1,81,2.-1,27
Глина, плотный суглинокIII1,6…1,91.2…1.35
Тяжелая глина, сланцы, суглинок с щебнем, гравием, легкий скальный грунтIV1,9…2,01,35…1,5

К основным свойствам грунтов, влияющим на технологию и трудоемкость их разработки, относятся плотность, влажность, разрыхляемость.

Основными свойствами грунтов, влияющими на трудоёмкость их разработки и технологии, являются влажность, разрыхляемость и плотность.

Влажность грунта – это степень насыщения его водой. Её определяют как отношение массы воды в самом грунте к массе его твёрдых частиц. Выражается влажность в процентах. При влажности менее 5% грунты считаются сухими, при более чем 30% — мокрыми. Трудоёмкость разработки грунта повышается с увеличением его влажности. Но исключением является только глина: сухую её разрабатывать сложнее. Но при порядочной влажности глинистые грунты обретают липкость, что значительно усложняет их разработку.

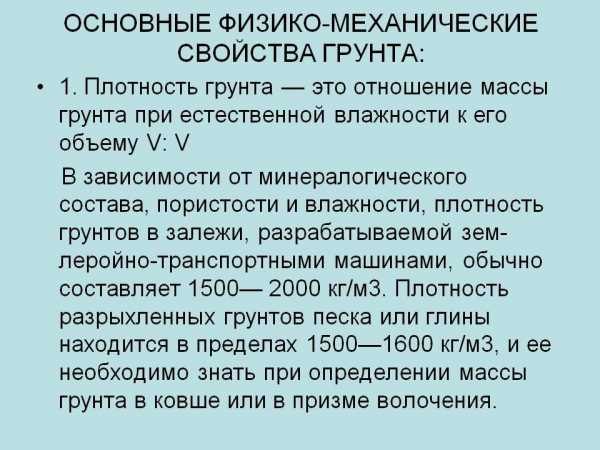

Плотность – это масса одного кубического метра грунта в плотном теле (естественном состоянии). Несцементированные грунты обладают плотностью от 1,2 до 2,1 тонн/м3, скальные – до 3,3 тонн/м3.

Цены на разработку грунта за 1м3 механизированным способом

Оставьте заявку

При разработке грунт разрыхляется, увеличиваясь при этом в объёме. Именно данное количество грунта и транспортируется самосвалами к месту утилизации или складирования. Это явление называется первоначальным разрыхлением грунта, при этом характеризуясь коэффициентом первоначального рыхления (Кр), представляющего собой отношение объёма уже разрыхленного грунта к его объёму в естественном состоянии.

В насыпи разрыхлённый грунт уплотняется воздействием массы вышележащих грунтов или с помощью механического уплотнения, смачивания дождём, движения транспорта и т. д. Только грунт не занимает объёма, занимавшего до разработки длительное время. Он сохраняет остаточное разрыхление, которое измеряется коэффициентом остаточного разрыхления (Кор).

Из вышеизложенного следует, что, рассчитывая общую стоимость выполнения работ, необходимо знать геометрические размеры будущего котлована. При этом коэффициент первоначального разрыхления нужно умножить на объём грунта в будущем карьере. Именно это количество грунта будет разработано и вывезено со строительного объекта для складирования или утилизации. И именно эта цифра умножается на цену разработки, погрузки и транспортировки одного кубического метра грунта.

progressavtostroi.ru

Что такое коэффициент разрыхление грунтов и как его расчитать » ООО "СпецТехСервис" Санкт-петербург

Что такое коэффициент разрыхление грунтов и как его расчитать.

К главным свойствам грунтов, относится влажность, плотность, разрыхляемость. Именно это свойства влияют на трудоемкость и технологию их разработки.

Степень насыщения грунтов водой - это и есть влажность грунта. Влажность выражается в процентах. Количество влажности в грунтах определяется по отношению массе твердых частиц к массе воды в самом грунте.

Масса кубического метра грунта в плотном теле, является плотностью. Несцементированные грунты "владеют" плотностью от 1,2 до 2,1 тонн/м3, а скальные обладают до 3,3 тонн/м3.

Грунт увеличивается в объеме, т.к. во время разработки он находится в стадии разрыхления. Подобное явления "ходит" с названием "первоначальное разрыхление грунта", которое характеризуется коэффициентом начального рыхления, который представляет собой объем разрыхленного грунт к объему естественного состояния.

В насыпи, разрыхленный грунт набирает плотность с помощью механического уплотнения, движения транспорта или же смачивания дождем. А так же, он может уплотняться за счет вышележащих грунтов.
Коэффициент остаточного разрыхления измеряется засчет остаточного разрыхления.


Показатели плотности и коэффициент первоначального разрыхления грунтов:

  • Влажный песок, разрыхленный суглинок, супешь имеет первую (I) категорию грунт, обладая плотностью 1,4 - 1,7 тонн/м3, коэффициент разрыхления - 1,1 - 1,25%
  • Сухой или рыхлый песок входит в категорию первого (I) грунта, имея коэффициент разрыхления от 1,05% до 1,15% и обладая плотность грунта в величине от 1,2 до 1,6 тонн/м3
  • Во вторую (II) категорию входят суглинок, легкая глина и мелкий гравий. Данные виды грунта имеют плотность грунта от 1,5 до 1,8 тонн/м3, а коэффициент разрыхления - от 1,2% до 1,27%
  • Плотный суглинок и глина входят в третью (III) категорию. Коэффициент, у них, составляет от 1,2% до 1,35%, а плотность - 1,6 - 1,9 тонн/м3.
  • Ну, а в четвертой (IV) категории грунта находятся: легкий скальный грунт, сланцы, тяжелая глина и суглинок с щебнем. Плотность данной группы грунта составляет от 1,9 до 2,0 тонн/м3 и обладают коэффициентом разрыхления 1,35 - 1,5%.


Из вышесказанного следует взять на заметку то, что при рассчитывании стоимости выполнения работ, необходимо облатать знаниями геометрических размеров будущего котлова!!!



spectehservis.com

Показатели разрыхления грунтов и пород для пересчета объема, замеренного в отвале или насыпи, в объем, соответствующий естественной плотности грунта или породы единые нормы и расценки на строительные монтажные и ремонтно-строительные работы сборник е2- земляные работы- выпуск 1- механизированные и ручные земляные работы (утв- постановлением Госстроя СССР госкомтруда СССР ВЦСПС от 05-12-86 4351229-50 Госстроя СССР от 03-07-87 131) (ред от 18-12-90) (2018). Актуально в 2018 году

размер шрифта

ЕДИНЫЕ НОРМЫ И РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ МОНТАЖНЫЕ И РЕМОНТНО-СТРОИТЕЛЬНЫЕ РАБОТЫ СБОРНИК Е2- ЗЕМЛЯНЫЕ РАБОТЫ- ВЫПУСК 1-... Актуально в 2018 году

При разработке грунта в отвалах или насыпях пересчет объема грунта, замеренного в отвале или насыпи, в объем грунта, соответствующий объему в состоянии естественной плотности, производится по следующим правилам:

для грунтов, пролежавших в отвале свыше четырех месяцев или подвергавшихся механическому уплотнению, при объеме работ свыше 1000 м3-с учетом фактического разрыхления грунта, устанавливаемого на основании заключения полевой грунтовой лаборатории, а при отсутствии лаборатории - на основании акта, утверждаемого начальником участка;

для грунтов, пролежавших в отвале свыше четырех месяцев или подвергавшихся механическому уплотнению, при объеме работ до 1000 м3- по показателям графы "Остаточное разрыхление грунтов в % таблицы показателей";

для грунтов, пролежавших в отвале менее четырех месяцев и не подвергавшихся механическому уплотнению, - по показателям графы "Первоначальное увеличение объема грунта после разработки в % таблицы показателей".

Показатели разрыхления грунтов и пород

Наименование грунтаПервоначальное увеличение объема грунта после разработки, %Остаточное разрыхление грунта, %
1. Глина ломовая28-326-9
2. "мягкая жирная24-304-7
3. "сланцевая28-326-9
4. Гравийно-галечные грунты16-205-8
5. Растительный грунт20-253-4
6. Лесс мягкий18-243-6
7. "твердый24-304-7
8. Мергель33-3711-15
9. Опока33-3711-15
10. Песок10-152-5
11. Разборно-скальные грунты30-4515-20
12. Скальные грунты45-5020-30
13. Солончак и солонец мягкие20-263-6
14. Солончак и солонец твердые28-325-9
15. Суглинок легкий и лессовидный18-243-6
16. "тяжелый24-305-8
17. Супесь12-173-5
18. Торф24-308-10
19. Чернозем и каштановый грунт22-285-7
20. Шлак14-188-10

Пример. По обмеру в отвале тяжелого суглинка, пролежавшего 1 мес без механического уплотнения, установлен объем 1867 м3. Согласно таблице, первоначальное увеличение суглинка принято 27 % (как среднее между 24 и 30 %). Объем грунта в состоянии естественной плотности будет равен 1867 &te; 100/(100 + 27) = 1470 м3.

Приложение 3

www.zakonprost.ru

и его расчет при проектировании дома

@@=

Строительные работы начинаются с разметки участка и разработки грунта под фундамент. Земляные работы занимают также первую строчку в строительной смете, и немалая сумма приходится на оплату техники, производящей выемку и вывоз грунта с участка. Для составления сметы и оценки стоимости работ мало знать габариты котлована, необходимо также учитывать особенности грунта. Одной из таких характеристик является коэффициент разрыхления грунта, позволяющий определить увеличение объема при выемке его из котлована

Коэффициент разрыхления грунта

Все грунты с точки зрения строительства можно разделить на две группы:

  • Сцементированные, или скальные – каменные горные породы, разработка которых возможна только с применением технологий взрыва или дробления;
  • Несцементированные, выборка которых проводится вручную или с помощью экскаваторов, бульдозеров, другой спецтехники. К ним относятся пески, глины, смешанные типы грунтов.

На сложность разработки и стоимость земляных работ влияют следующие свойства грунтов:

  • Влажность – отношение массы воды, содержащейся в грунте, к массе твердых частиц;
  • Сцепление – сопротивление сдвигу;
  • Плотность, то есть масса одного кубического метра грунта в естественном состоянии;
  • Разрыхляемость – способность увеличиваться в объеме при выемке и разработке.

Влажность грунт – это мера его насыщения водой, выраженная в процентах. Нормальная влажность лежит в пределах 5-25%,а грунты, имеющие влажность более 30%, считаются мокрыми. При влажности до 5% грунты принято называть сухими.

Образец влажного грунта

Сцепление влияет на сопротивление грунта сдвигу, у песков и супесей этот показатель лежит в диапазоне 3-50 кПа, у глин и суглинков – в пределах 5-200 кПа.

Плотность зависит от качественного и количественного состава грунта, а также от его влажности. Самыми плотными, и, соответственно, тяжелыми являются скальные грунты, наиболее легкие категории грунта – пески и супеси. Характеристики грунтов приведены в таблице:

Таблица — различные категории грунта

Как видно из таблицы, коэффициент первоначального разрыхления грунта прямо пропорционален плотности грунта, иными словами, чем плотнее и тяжелее грунт в естественных условиях, тем больше объема он займет в выбранном состоянии. Этот параметр влияет на объемы вывозки грунта после его разработки.

Существует также такой показатель, как остаточное разрыхление грунта, он показывает, насколько грунт поддается осадке в процессе слеживания, при контакте с водой, при трамбовке механизмами. Для частного строительства этот показатель имеет значение при заказе гравия для выполнения подушки под фундамент и других работ, связанных с расчетом привозного грунта. Также он важен для складирования и утилизации грунтов.

Таблица — наименование грунта и его остаточное разрыхление %

Пример расчета коэффициента разрыхления грунта

Применение коэффициентов первоначального и остаточного разрыхления грунтов на практике можно рассмотреть на примере расчета. Предположим, что есть необходимость выполнить разработку грунта под котлован заглубленного ленточного фундамента с последующей отсыпкой гравийной подушки. Грунт на участке – влажный песок. Ширина котлована – 1 метр, общая длина ленты фундамента 40 метров, глубина котлована – 1,5 метров, толщина гравийной подушки после трамбовки – 0,3 метра.

  • Находим объем котлована, а, следовательно, и грунта в естественном состоянии:
Vк = 40 · 1 · 1,5 = 60 м3.
  • Применяя коэффициент первоначального разрыхления грунта, определяем его объем после разработки:
V1 = kр · Vк = 1,2 · 60 = 72 м3;

где kр= 1,2 – коэффициент первоначального разрыхления грунта для влажного песка, принятый по среднему значению (таблица 1).

Следовательно, объем вывоза грунта составит 72м3.

  • Находим конечный объем гравийной подушки после трамбовки:
Vп = 40 · 1 · 0,3 = 12 м3.
  • Находим по таблице 2 максимальные значения первоначального и остаточного коэффициента разрыхления для гравийных и галечных грунтов и выражаем их в долях.

Первоначальный коэффициент разрыхления kр = 20% или 1,2; остаточный коэффициент разрыхления kор = 8% или 1,08.

  • Вычисляем объем гравия для выполнения гравийной подушки конечным объемом 12 м3.
V2 = Vп ·kр/kор=12 · 1,2/1,08 = 13,33 м3.

Следовательно, объем необходимого для отсыпки гравия составит 13,3м3.

Конечно, такой расчет является весьма приблизительным, но он даст вам представление о том, что такое коэффициент разрыхления грунта, и для чего он используется. При проектировании коттеджа или жилого дома применяется более сложная методика, но для предварительного расчета стройматериалов и трудозатрат на строительство гаража или дачного домика вы можете ее использовать.

Похожие статьи

abisgroup.ru
