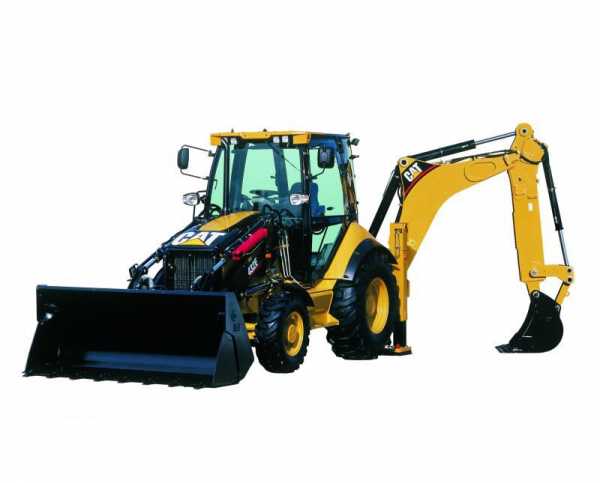

обзор Caterpillar Cat 428 F2

Дизельный двигатель без турбонаддува Cat^® 3054C (стандартный)
Полная мощность (ISO 14396) при 2200 об/мин: 68,4 кВт (93 л.с.)
Полезная мощность (ISO 9249) при 2200 об/мин: 64,9 кВт (88 л.с.)

Дизельный двигатель Cat 3054C DIT (дополнительно)*
Полная мощность (ISO 14396) при 2200 об/мин: 74,4 кВт (101 л.с.)
Полезная мощность (ISO 9249) при 2200 об/мин: 70,9 кВт (96 л.с.)

Двигатель Cat C4.4 с турбонаддувом и промежуточным охлаждением наддувного воздуха**
Полная мощность (ISO 14396) при 2200 об/мин: 69,8 кВт (95 л.с.)
Полезная мощность (ISO 9249) при 2200 об/мин: 65,2 кВт (89 л.с.)

Двигатель Cat C4.4 с турбонаддувом и промежуточным охлаждением наддувного воздуха**
Полная мощность (ISO 14396) при 2200 об/мин: 74,7 кВт (102 л.с.)
Полезная мощность (ISO 9249) при 2200 об/мин: 70,1 кВт (95 л.с.)

*Директива ЕС 97/68/EC по выбросам загрязняющих веществ, Stage II

**Директива ЕС 2004/26/EC по выбросам загрязняющих веществ, Stage IIIA.

Масса
Эксплуатационная масса: 8425 кг

Глубина копания обратной лопатой
Максимальное значение по SAE:
Стандартная рукоять: 4278 мм
Телескопическая рукоять втянута – 4,26 м: 4281 мм
Телескопическая рукоять выдвинута – 4,26 м: 5274 мм

Полный перечень технических характеристик представлен в буклете

Кабина и навес
Новая кабина экскаватора-погрузчика Cat^® создает комфортную рабочую среду оператора. Благодаря возможности внесения изменений во многие функции машины абсолютно новая кабина позволяет оператору работать с повышенным комфортом и пользоваться новейшими технологиями, доступными на экскаваторах-погрузчиках последнего поколения.

Дизельные двигатели Cat
Двигатели Cat серии F используются и в новой модели экскаваторов-погрузчиков серии F2. Эти двигатели обеспечивают мощность, необходимую для работы вашей машины в самых сложных условиях. Они также гарантируют непревзойденную производительность при движении по дорогам, погрузке и использовании обратной лопаты, проверенную надежность и долгий срок службы.

Муфта блокировки гидротрансформатора
Гидротрансформатор с муфтой блокировки на машинt 428F2 создает прямое соотношение между силовым блоком и трансмиссией при движении по дороге. Это позволяет на 16% снизить расход топлива и на 11% увеличить среднюю скорость. Гидротрансформатор с муфтой блокировки — это незаменимое дополнение для машин, совершающих много перемещений между рабочими площадками.

Снижение нагрузки на оператора
В компании Caterpillar понимают сложность работы оператора современного экскаватора-погрузчика. Поэтому машины серии F2 были разработаны с учётом этих факторов и предлагают ряд функций и опций для снижения нагрузок на оператора. Это позволяет поддерживать высокую производительность, управляемость и комфорт на протяжении всей рабочей смены.

Интеллектуальная гидравлическая система
Машины серии F2 по-прежнему поставляются с гидросистемой с регулированием по нагрузке в сочетании с технологией распределения всех потоков. Наша интеллектуальная технология гидравлической системы позволяет направлять поток в необходимое место именно тогда, когда это требуется.

Обеспечьте безопасность ваших вложений
Наша интеллектуальная технология гидравлической системы позволяет направлять поток в необходимое место и время. Выбор встроенных клавиатур, антивандальной защиты и последняя версия системы Product Link™ обеспечат полную безопасность вашей машины.

Обратная лопата экскаваторного типа
Стрела экскаваторного типа с легкостью выполняет самые сложные работы — от загрузки при близком расположении самосвала до копания при наличии препятствий под стрелой. Сочетание универсальности за счет большого усилия отрыва, управляемости благодаря регулированию по нагрузке и гидросистемы с разделением потока позволяет модели 428F2 демонстрировать высокую производительность при минимальных усилиях оператора. Стрела имеет уменьшенную ширину, что обеспечивает максимальный обзор навесного оборудования и поверхности.

Гидросистема
Гидравлическая система, применявшаяся на машинах серии F, была улучшена для новой машины F2. Повышение производительности насоса для увеличения расхода позволит оператору более эффективно использовать гидросистему.

Блок охлаждения на шарнирах
Экскаватор-погрузчик Caterpillar 428F2 комплектуется системой охлаждения двигателя на шарнирах. Блок кондиционирования воздуха поднимается, а радиатор наклоняется вперед без использования каких-либо инструментов, обеспечивая простой доступ для удаления посторонних частиц как в мастерской, так и на рабочей площадке, и максимальную эффективность охлаждения.

Рама С Боковым Смещением
Рама серии F2 на машине Cat® 428F2 с боковым смещением оснащена наружными фиксаторами, не требующими разборки при техническом обслуживании. Рама имеет надежную конструкцию с защитным покрытием E-Coat, которое предотвращает скопление мусора и снижает риск появления ржавчины, что увеличивает срок службы рамы.

www.vost-tech.ru

CAT 428E





Заказать по телефону 986-78-62 или

Производитель:   Caterpillar
Технические характеристики Caterpillar CAT 428E
Эксплуатационная масса номинальная	7570,00 кг
Эксплуатационная масса	10200,00 кг
Эксплуатационная мощность	67 кВт
Грузоподъемность	3 959,00 кг
Грузоподъемность погрузчика	3395 кг
Скорость	39,9 км/час
Габаритные размеры
Длина	7 325,00 мм
Ширина	2 387,00 мм
Высота	3 802,00 мм
Двигатель
Модель двигателя	3054C DIT / 3054C DIT
Мощность двигателя	67 кВт / 73 кВт
Объем двигателя	4 400,00 см³
Эксплуатационные характеристики
Ширина режущей кромки ковша	2 387,00 мм
Высота загрузки	3 590,00 мм
Объем ковша	1,20 м³
Радиус поворота	11 400,00 мм
Высота выгрузки	4 338,00 мм
Размер вил (Д/Ш/Т)	1 067,00 /80,00 мм
Давление в гидросистеме	227 МПа
Объем системы охлаждения	16,00 л
Питающее напряжение	12,00 В
Глубина копания (базовый вариант)	4 243,00 мм
Глубина копания (телескопическая рукоять)	5976,00 мм
Объем переднего ковша	1,20 м³
Объем заднего ковша	0,31 м³
Радиус разгрузки	829,00 мм

xn--78-6kctasowptn1bk.xn--p1ai

Экскаваторы-погрузчики CAT D-серии (424D, 428D, 438D)

Три экскаватора-погрузчика серии D, от компании Катерпиллер — это возможность выбора оптимального соотношения производительности и экономичности.

При одинаковой глубине копания, модели отличаются мощностью силовых агрегатов и эксплуатационной массой.

В чем основная особенность каждого из экскаваторов-погрузчиков? Серия «D» — это не просто специализированная техника, это индивидуальность каждой модели, огромное разнообразие предоставляемых возможностей, легендарное качество от CAT, надежность, долговечность и экономическая выгода для владельцев.

Важными преимуществами этих моделей являются:

• Хорошие показатели подъемного усилия обеспечиваются интеграцией в систему гидравлического цилиндра подъема стрелы большего диаметра.
• Конструкция стрелы для 428-й и 438-й модели специально разработана для работы в особо тяжелых условиях.
• Наличие обратной лопаты позволяет осуществлять копание участков, даже если они расположены за препятствиями. Кроме того, этот элемент упрощает и ускоряет процедуру загрузки самосвалов.
• Ковш любой модели может поворачиваться на шарнире в диапазоне 205-ти градусов.
• Возможность быстрого переоборудования техники под устройство быстрой смены.
• Для моделей 428D и 438D было на 10-ть процентов увеличено усилия стрелы и рукояти.

Следующая особенность — гидросистема с постоянным рабочим давлением:

• Позволяет добиваться стабильных показателей мощности при любых рабочих режимах силового агрегата и на требуемое человеку время.
• Использование в гидравлике специально разработанных шлангов XT, способных прекрасно переносить даже самое высокое давление.
• Надежность всех соединений обеспечивается за счет применения штуцеров с уплотнительными кольцами.
• Более качественное распределение максимальной мощности стало возможно, благодаря использованию новейшего ограничителя крутящего момента.
• Давление внутри гидросистемы — 228 бар.

Третий плюс — простота и удобство проведения технического обслуживания экскаваторов-погрузчиков:

• Облегченный доступ ко все точкам техобслуживания.
• Исключение из списка обязательных работ некоторых вариантов.

Преимущества для каждого владельца — профессиональное сотрудничество с компанией Caterpillar:

• Помощь опытнейших специалистов в оптимизации используемого оборудования для достижения максимально возможного уровня прибыли.
• Возможность подключения представителей компании к ремонтным и профилактическим процедурам.
• Применение фирменных технологий, позволяющих выполнять восстановление уже бывших в эксплуатации деталей до их первоначального состояния.

Другие, немаловажные особенности экскаваторов-погрузчиков D-серии от компании Caterpillar:

• Использование полноприводной системы, обеспечивающей повышенную маневренность и высокий уровень производительности техники. Для модели 424D устанавливается в качестве дополнительной опции. Для двух остальных вариантов — входит в стандартную комплектацию.
• Присутствует возможность установки АКПП с автоматической системой переключения передач.
• Стандартный вариант противовеса можно легко нарастить в случае необходимости.
• В конструкции экскаватора предусмотрен специальный ящик повышенной вместимости, предназначенный для хранения различного инструмента и деталей техники.
• Все модели оснащены баками для горючего на 128 литров — для максимально длительной, беспрерывной работы.
• Присутствие дополнительно устанавливаемой опции — система регулировки плавности хода, которая является очень актуальным решением проблемы при постоянной необходимости передвижения по неровным участкам поверхности.
• Тормозные системы на все четыре колеса экскаваторов-погрузчиков.

Что нового появилось в экскаваторах-погрузчиках серии «D» от КАТ

Любая новая техника просто обязана быть более эффективной, совершенной и выгодной, по сравнению с предыдущими моделями. Естественно, компания Caterpillar постаралась внести целый ряд нововведений в свои экскаваторы-погрузчики из D-серии:

• Наличие обратной лопаты с повышенной мощностью, благодаря увеличению на десять процентов усилия рукояти и стрелы моделей 428D и 438D.
• Благодаря внедрению новой системы шарнирно-рычажной подвески, появилась возможность увеличить поворот ковша до 205-ти градусов.
• Наличие в стандартной комплектации выносных гидравлических опор, управление которыми осуществляется с помощью дополнительной консоли.
• Тормозная система на все четыре колеса, которая идет в изначальной комплектации к экскаватору-погрузчику 438D, а на остальные модели может быть установлена за дополнительную плату.
• Возможность уменьшить ширину экскаваторов 424-й и 428-й моделей за счет установки более узкой рамы в совокупности с более узким ковшом.
• Возможность выбора системы управления рабочим оборудованием спецтехники из нескольких вариантов.

Особенности техники, применяемой в качестве погрузчика

Инструмент для погрузки в моделях 424, 428 и 438 D-серии расположен на передней части техники и осуществляется с помощью параллельного подъема. Несколько особенностей, которые делают экскаваторы-погрузчики от КАТ выгодными и эффективными:

• Возможность использования на двух более тяжелых моделях технологии автоматического возврата ковша в исходное положение.
• Прекрасная обзорность с рабочего места, благодаря специально разработанной конструкции экскаваторов-погрузчиков.
• Автоматическая КП для 428D и 438D.
• Возможность установить систему плавности хода, которая позволяет более качественно и эффективно решать поставленные задачи.

Кабина операторов в экскаваторе-погрузчике серии «D» от Катерпиллер

Для своих экскаваторов-погрузчиков из D-серии компания CAT предлагает два варианта исполнения операторской кабины: стандарт и «Deluxe». Первый их них обладает следующими особенностями:

• Заднее обзорное стекло надежно фиксируется в открытом положении специальным механизмом.
• Сиденье оператора снабжено пневмоподвеской и несколькими типами регулировки (жесткость, высота и так далее).
• Все средства управления техники и оборудованием размещены с максимально возможным уровнем эргономичности.
• Возможность за дополнительную плату установить системы обогрева и кондиционирования воздуха.
• Стекла имеют тонировку, предотвращающую образование бликов.

Второй вариант кабины «Deluxe» и его особенности:

• Более комфортабельное кресло с качественной обивкой, дополнительными регулировками и системами поддержки.
• Возможность получения большего объема полезной информации за счет размещения дополнительных измерительных и фиксирующих приборов.
• Множество дополнительных элементов: антивандальная система, противосолнечные козырьки, осветительные фонари, система регулировки рулевой колонки и так далее.

Обратная лопата экскаваторов-погрузчиков D-серии от Caterpillar

Особенности данного оборудования:

• Высокие эксплуатационные качества, которые достигаются за счет дальности вылета стрелы, скорости копания и возможности решать поставленные задачи через различные препятствия.
• Наличие дополнительных ребер жесткости и специально разработанная конструкция повышают надежность, долговечность рабочего инструмента.
• Удлиненная рукоять обеспечивает возможность не только дальности, но и большей глубины копания. Кроме того, можно еще больше расширить возможности инструмента, если заменить стандартный вариант на еще более удлиненный.
• Использование на удлиненном варианте рукояти специальных защитных пластин, которые эффективно противостоят износу.
• Установка устройства быстрой смены позволяет оперативно заменять рабочий инструмент на иное оборудование, что автоматически расширяет области применения данного типа спецтехники.
• Ковши на всей технике D-серии навешиваются на совершенно новый механизм, обеспечивающий им вращение в диапазоне 205-ти градусов. Внедрение данной технологии дало возможность увеличить глубину копания и упростило работу машин в стесненных условиях.
• Каждый ковш, устанавливаемый на данную технику, отличается следующими преимуществами: наличие всей необходимой информации на специальной табличке, наличие Y-образных адаптеров, которые эффективно смещают грунт к задней части изделия, утолщенные режущие кромки, более толстый слой металла, которые наиболее подвержен износу.
• Существует возможность выбора рабочего инструмента под конкретные типы запланированных работ: стандартный вариант, для тяжелых и особо тяжелых условий эксплуатации, с повышенной вместительностью.

В  случае повреждения этого оборудования или любой детали экскаватора-погрузчика, всегда есть возможность оперативно произвести замену. Для этого достаточно зайти в специальный раздел сайта компании Trade Service.

Особенности силовой передачи экскаватора-погрузчика D-серии от компании Caterpillar

Прочность, эффективность и универсальность достигаются следующими факторами:

• Наличие разных силовых агрегатов, каждый из которых оптимально подготовлен для конкретной модели. Экскаватор-погрузчик 424D использует дизельный мотор 3054B, на более тяжелых вариантах используется двигатель 3054Т с турбонаддувом.
• Все силовые агрегаты снабжены специальными устройствами, которые обеспечивают их без проблемный запуск даже при температуре -29 градусов по Цельсию.
• Использование воздушного фильтра с двумя ступенями очистки.
• Коробка передач, прекрасно работающая даже под значительными нагрузками.
• Использование многодисковых тормозных систем, помещенных в масляную ванну.

Кроме того, важнейшие узлы и механизмы заднего моста специально помещены в картер, что позволило дать гарантию прекрасной продолжительности срока службы этой системы даже в самых сложных эксплуатационных условиях.

Особенности техобслуживания экскаваторов-погрузчиков

Облегчению проведения профилактических и иных работ по обслуживанию техники поспособствовали следующие решения:

• Точка проверки уровней рабочих жидкостей расположена под капотом машины, который очень легко откидывается, благодаря использованию в конструкции пневматических цилиндров.
• Чтобы предотвратить пролив жидкостей при техобслуживании, фильтрационные элементы располагаются в вертикальном положении.
• В операторской кабине «Deluxe» присутствует дополнительная система контроля, которая оповещает человека о засорении фильтров.
• Целый ряд элементов разработаны таким образом, что их не требуется менять на протяжении всего срока службы спецтехники. Это упрощает проведение технических работ.

В комплектации предусмотрено наличие специального и достаточно вместительного ящика для различных инструментов и хранения аккумуляторных батарей, которые надежно защищены от посягательств замком.

Преимущества новой коробки передач автоматического типа на пять ступеней

Этот вариант КП возможно установить в качестве дополнительной опции только на две модели — 428D и 438D. Что получает в итоге владелец техники:

• Выполняется автоматическое переключение передач без участия человека, на основании крутизны склона и уровнем нагрузки.
• Наличие переключателя, который быстро переводит работу КП в ручной или автоматический режим.
• Дополнительная, пятая, передача работает только в автоматическом режиме, и предусмотрена для передвижения техники с большой скоростью при минимальных затратах горючего.
• КП оснащена системой понижения передач, которая срабатывает после нажатия на специальный переключатель.

Технология одновременного поворота всеми колесами

Возможно использовать только на модели 438D. Позволяет добиваться впечатляющей маневренности и универсальности.

Система позволяет работать в трех различных режимах:

• Поворот только колесами, расположенными на переднем мосту.
• Движение по кругу с малым радиусом. Колеса переднего и заднего моста одновременно поворачиваются в противоположных направлениях.
• Осуществление поворота только колесами заднего моста.

Передние колеса всех экскаваторов-погрузчиков из D-серии имеют меньший размер, нежели задние аналоги. Это позволяет улучшить плавность хода техники, обеспечить прекрасную тягу и видимость рабочего инструмента непосредственно с операторского места.

Особенности применяемых гидросистем

Гидравлика — одна из важнейших систем в составе экскаваторов-погрузчиков от Катерпиллер. Известный на весь мир производитель спецтехники оснастил свою продукцию оборудованием со следующими особенностями:

• Система автоматически регулирует давление жидкости в системе, в зависимости от потребности в достижении определенной мощности.
• В гидросистеме применяются специальные шланги XT, которые были разработаны для длительной эксплуатации в условиях повышенного давления.
• Быстрое достижение максимальной мощности при работе оборудования обеспечивается за счет приоритетности функционирования гидравлической системы.
• Наличие штуцеров с уплотнительными кольцами обеспечивает долговечность и надежность гидравлической системы при любых эксплуатационных особенностях.

Любая современная спецтехника — сложнейший механизм, который, к сожалению, периодически требует проведения ремонта и замены поврежденных деталей. Ускорить эти процедуры поможет обращение в компанию Trade Service, которая готова предложить фирменные запчасти Caterpillar по наиболее выгодной цене и в широчайшем ассортименте.

Информация подготовлена на основании открытых источников.
