Содержание

устройство, регулировка, особенности, схема и отзывы

На заре выпуска легковых моделей ГАЗ и УАЗ-31512 вместе с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже эти двигатели стали комплектоваться элементами серии К-151. Данные карбюраторы изготавливаются АО «Пекар». В процессе их эксплуатации и частные владельцы автомобилей, и предприятия столкнулись с определенными трудностями по ремонту и обслуживанию. Дело в том, что конструкция карбюратора К-151 значительно отличалась от прежних моделей. При этом сведения об особенностях конструкции были весьма скудными.

Общие данные об агрегатах 151-й серии

Конструктивно элементы серии К-151 серьезно отличаются от всех прочих отечественных карбюраторов, хотя при этом их узлы и некоторые системы сконструированы на базе типовых схем. В зависимости от времени выпуска агрегаты этой серии имели и еще несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общая информация об устройстве

Агрегат имеет два находящихся рядом вертикальных канала. Они необходимы для впуска кислорода. В нижней части каждого из каналов находится дроссельная заслонка. Каждая из них является камерой карбюратора. Привод на дроссельной заслонке создан таким образом, что по мере нажатия на педаль вначале открывается одна заслонка и только затем - другая. Камеру, заслонка которой открывается ранее, называют первичной.

В средней части каждого из каналов для прохода воздуха есть специальные сужения в форме конуса. Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на базе которого топливо из поплавка подсасывается в систему. Нужный для карбюратора уровень бензина в камере поддерживается при помощи специального механизма с игольчатым клапаном и поплавком. Об этом мы расскажем более подробно.

Поплавок с нижней подачей топлива

Нужно заметить, что на карбюраторах К-151 данный механизм принципиально отличается от такого же устройства в любых других отечественных агрегатах. В связи с этим владельцы испытывают проблемы при обслуживании. Об этом неоднократно твердят отзывы. Кстати, устанавливался этот элемент на старые моторы от ЗМЗ.Так, система вместе с поплавком и игольчатым клапаном размещена в корпусе устройства. Визуальный контроль за работой механизма возможен только после снятия крышки. При этом не будет нарушено естественное взаимодействие поплавка с уровнем горючего. Эта конструкция называется камерой с нижней подачей.

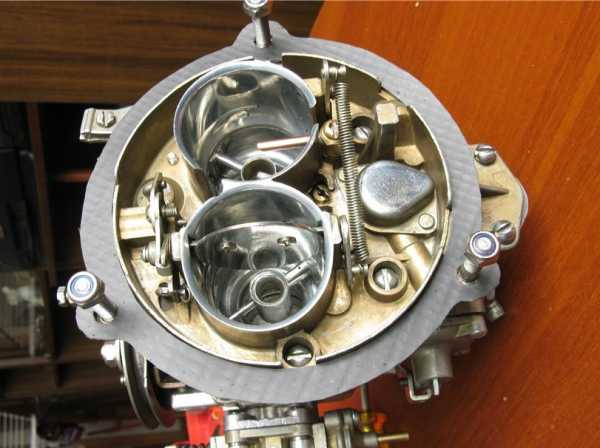

Устройство

Так, рассмотрим более подробно карбюратор К-151. Устройство карбюратора, ремонт, особенности описаны далее. Элемент устроен из трех частей. Верхняя – это корпусная крышка, оснащенная фланцем, а также шпильками для монтажа воздушного фильтра с вентиляционным устройством поплавковой камеры и с элементами пусковой системы. Последняя через семь винтов закрепляется на корпусе через бумажную прокладку.

В устройстве карбюратора есть средняя часть. Это непосредственно корпус устройства, где встроен поплавковый механизм, камера и топливоподающий штуцер. Также сюда входит дозирующая система. Нижняя часть устройства включает в себя корпус для дроссельных заслонок вместе с приводом, устройство холостого хода, которое крепится к корпусу через прокладку.

Поплавковый механизм

Когда в камере топлива меньше, чем нужно, поплавок опускается вниз, освобождая тем самым иглу. За счет этого открывается сечение и обеспечивается поступление бензина. По мере того как камера будет заполняться, игольчатый клапан закроется.

Вместе с изменением расхода горючего через игольчатый клапан в автоматическом режиме изменяется также подача бензина от насоса. Это позволяет исключить рост давления топлива на входе в агрегат.

Уровень горючего никогда не сохраняется – он меняется в зависимости от режима работы двигателя. Так, максимальный уровень будет на холостом ходу. При работе на полной мощности уровень немного уменьшается. Это никак не влияет на эффективность работы устройства, так как обязательно учитывается в процессе регулировки дозирующей системы у производителя.

Дозирующие системы

Что для первой камеры карбюратора, что для второй, конструкция дозирующих систем одинакова. Как она устроена? Здесь имеются главные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные воздушные жиклеры. Последние находятся на плоскости, в верхней части эмульсионных колодцев. Под главными воздушными жиклерами также расположены эмульсионные трубки. В средней части эмульсионных колодцев имеется отверстие с большим сечением. Последнее по специальным каналам соединено с выходными отверстиями на распылителях. Они располагаются в малых диффузорах.

Как работают дозирующие системы?

На карбюраторе К-151 это действует следующим образом. За счет разрежения в районе распылительных отверстий горючее через главный топливный жиклер поднимается по эмульсионному колодцу и попадает к отверстиям в эмульсионных трубках. Затем бензин подхватывается воздухом, прошедшим через центральные трубки. Так образуется топливная смесь, которая уходит через боковые каналы к распылителям. Затем все это будет смешано с основным воздушным потоком.

Дополнительные устройства в карбюраторе

Кроме этих базовых элементов карбюратор также включает в себя и другие механизмы. Так, система холостого хода предназначена для поддержания стабильной работы двигателя на оборотах до 1 тысячи в минуту. Она состоит из обводного канала, настроечных винтов, топливного и воздушного жиклера, клапана-экономайзера.

Ускорительный насос позволяет автомобилю двигаться без провалов и при необходимости резко ускориться. Система состоит из клапанов в основном корпусе, из шарикового клапана, а также из мембранного механизма и распылителя. По принципу действия он напоминает работу бензонасоса.

Эконостат – это устройство, позволяющее обогащать топливно-воздушную смесь на высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительные каналы, через которые за счет разрежения во время открытых дроссельных заслонок в коллектор попадает горючее. Также в конструкции имеются переходные системы. Они необходимы для плавного роста оборотов в тот момент, когда дроссельная заслонка второй камеры только начала открываться. Она представляет собой воздушный и топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации можно наблюдать различные неисправности. Так, частая проблема – высокий расход топлива, черный дым из выхлопной трубы при резких нажатиях на педаль газа, нестабильные холостые обороты, плохие динамические характеристики, рывки и провалы. В этом случае нужна карбюратору К-151 настройка и ремонт.

Чаще всего среди причин поломок можно выделить некачественное горючее. Из-за этого засоряются жиклеры, а также воздушные и топливные каналы. Кроме того, из-за высоких температур корпус может деформироваться. В процессе эксплуатации жиклеры подвергаются естественному износу.

Большинство мастеров, для которых устройство и работа карбюратора К-151 знакомы до мелочей, в процессе ремонта стараются сразу менять жиклеры. Считается, что именно из-за них растет расход горючего, и силовой агрегат может работать нестабильно. Но здесь есть один нюанс. Жиклеры если и изнашиваются, то достаточно редко.

Регулировка

Для тех, кто уже знаком с устройством аналогичных агрегатов, будет несложно обслужить карбюратор К-151. Его элементы, разборка и настройка в общем мало чем отличаются от всех других карбюраторов. Чтобы самостоятельно регулировать агрегат, достаточно понять принцип и следовать инструкциям. Различают несколько настроек для этого устройства.

Так, регулировке поддаются холостой ход, воздушная заслонка, уровень топлива в поплавковой камере и положение дроссельной заслонки. Менять уровень топлива стоит лишь опытным мастерам, но настроить холостой ход может любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает в себя несколько этапов. Так, нужно прогреть мотор до рабочих температур, затем дать ему поработать на холостых оборотах при открытой воздушной заслонке. Далее выкручивают винты качества и количества и дают двигателю набрать максимум оборотов. Затем каждый винт постепенно закручивают до тех пор, пока в работе двигателя не будет наблюдаться перебоев.

С помощью винта количества увеличивают обороты. При этом нужно поймать положение, когда работа двигателя стабилизируется. Желательно, чтобы этот винт был закручен максимально. Не забывайте, что этот болт влияет и на расход топлива. Далее вращают винт количества. Этим добиваются стабильной работы двигателя на оборотах в пределах 700-800 оборотов в минуту. Если винт количества будет закручен чрезмерно, тогда начнутся провалы при резком нажатии на газ. Его нужно открутить обратно.

Заключение

Итак, мы выяснили, что собой представляет карбюратор серии К-151. Сейчас его можно встретить лишь на старых советских автомобилях и "Газелях" 90-х годов с мотором от "Волги" ЗМЗ-402. Отзывы тех, кто его использовал, говорят о ненадежности агрегата. Наиболее удачными являются "Солекс" и "Вебер". Владельцы говорят, что К-151 требует постоянной регулировки и настройки. В современных условиях он не подходит для эксплуатации.

fb.ru

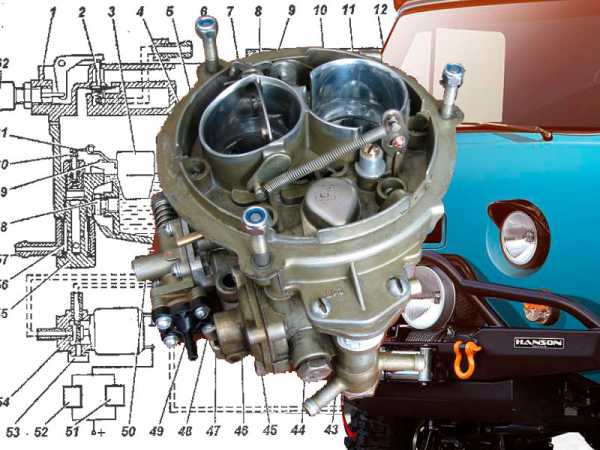

Хитрости регулировки карбюратор к 151 на УАЗе

УАЗ – это легендарный автомобиль, который прославился не только среди военных, но и гражданского населения. Завод действительно не пожалел сил и времени на него. Он надежный, прост в обслуживании и ремонте, но требует постоянного внимания, так как является «рассадником» неполадок. Одним из больных мест является система питания. Регулировка такого сложного узла, как карбюратор К151 на УАЗе «Буханка» – не сложная процедура. Однако она требует правильной техники выполнения. Сегодня вы узнаете, как выполняется чистка и настройка, а также регулировка карбюратора к 151 на уазе.

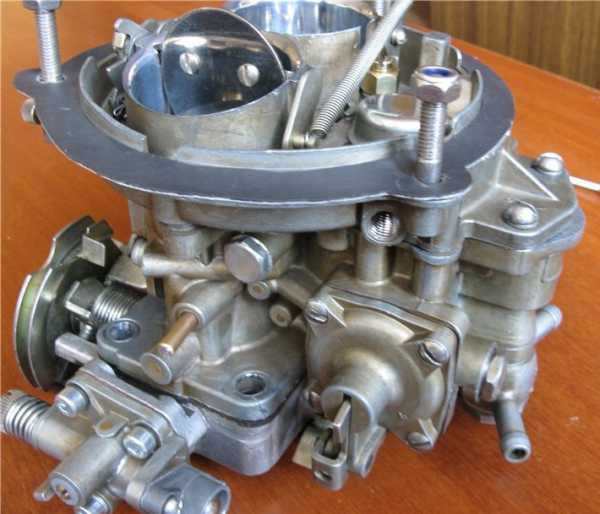

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

  • Поплавковая камера;
  • Дроссельная заслонка;
  • Жиклеры;
  • Диафрагма;
  • Металлический корпус с крышкой;
  • Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

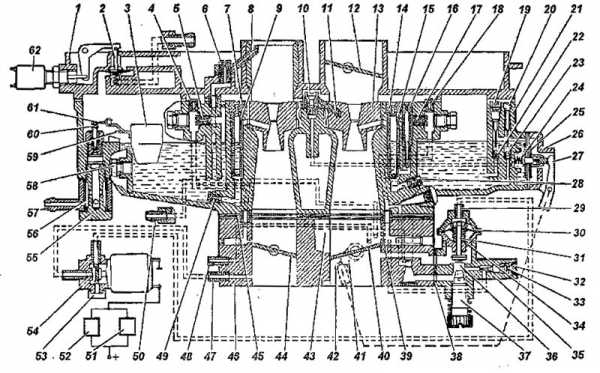

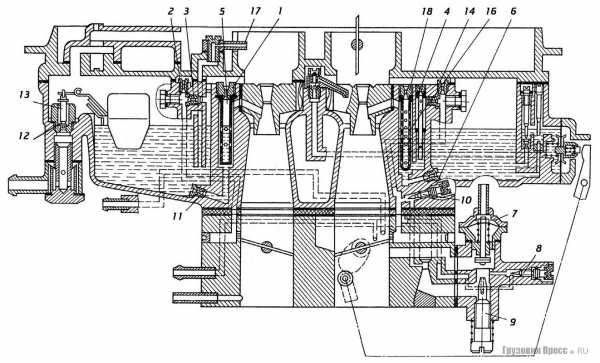

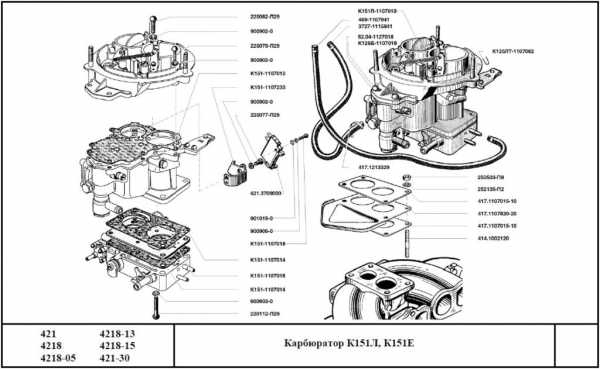

Схема карбюратора К 151

Пояснение к схеме:

  1. крышка;
  2. клапан разбалансированности поплавковой камеры;
  3. поплавок;
  4. воздушный жиклер переходной системы;
  5. эмульсионный жиклер переходной системы;
  6. винт крепления распылителя эконостата вторичной секции;
  7. воздушный жиклер главной дозирующей системы вторичной секции;
  8. распылитель эконостата;
  9. эмульсионная трубка главной дозирующей системы вторичной секции;
  10. выпускной шариковый клапан ускорительного насоса;
  11. распылитель ускорительного насоса;
  12. воздушная заслонка;
  13. малый диффузор первичной секции;
  14. воздушный жиклер главной дозирующей системы первичной секции;
  15. эмульсионная трубка главной дозирующей системы первичной секции;
  16. блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
  17. эмульсионный жиклер системы холостого хода;
  18. воздушный жиклер холостого хода;
  19. регулировочный винт перепуска топлива системы ускорительного насоса;
  20. вытеснитель;
  21. корпус поплавковой камеры;
  22. перепускной жиклер ускорительного насоса;
  23. выпускной шариковый клапан ускорительного насоса;
  24. пружина;
  25. диафрагма ускорительного насоса;
  26. крышка ускорительного насоса;
  27. рычаг привода ускорительного насоса;
  28. главный топливный жиклер первичной секции;
  29. трубка;
  30. диафрагмы экономайзера принудительного холостого хода;
  31. клапан экономайзера;
  32. ограничительный колпачок;
  33. винт регулировочный состава смеси;
  34. отверстие в корпусе ЭПХХ;
  35. корпус экономайзера принудительного холостого хода;
  36. отверстие выходное системы холостого хода;
  37. винт эксплуатационной регулировки холостого хода;
  38. прокладки;
  39. отверстия переходные системы холостого хода;
  40. дроссельная заслонка первичной секции;
  41. кулачок привода рычага ускорительного насоса;
  42. ролик рычага ускорительного насоса;
  43. обводной канал системы холостого хода;
  44. дроссельная заслонка вторичной секции;
  45. прокладки;
  46. корпус смесительных камер;
  47. трубка подвода разрежения к электромагнитному клапану;
  48. трубка к вакуум-корректору;
  49. главный топливный жиклер вторичной секции;
  50. штуцер вентиляции картерных газов;
  51. электронный блок управления;
  52. микровыключатель;
  53. фильтр;
  54. электромагнитный клапан;
  55. штуцер;
  56. топливный фильтр;
  57. топливо подающая труба;
  58. пробка;
  59. язычок регулировки хода топливного клапана;
  60. топливный клапан;
  61. язычок регулировки уровня топлива в поплавковой камере;
  62. электропривод клапана разбалансировки поплавковой камеры.

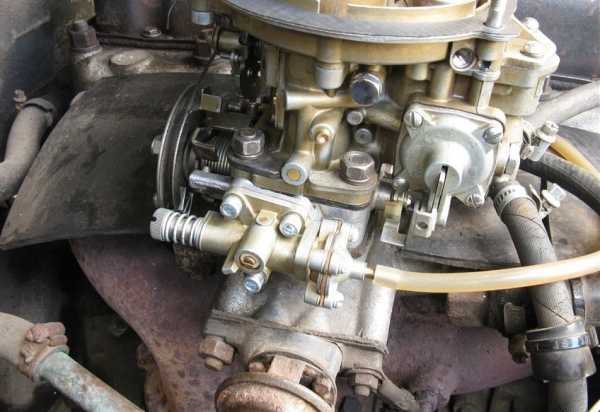

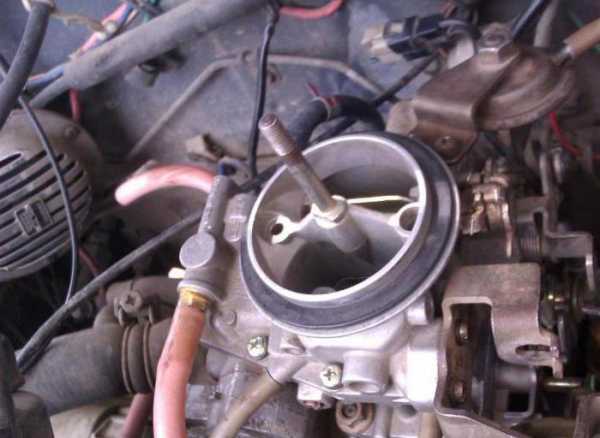

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Чистка карбюратора УАЗ

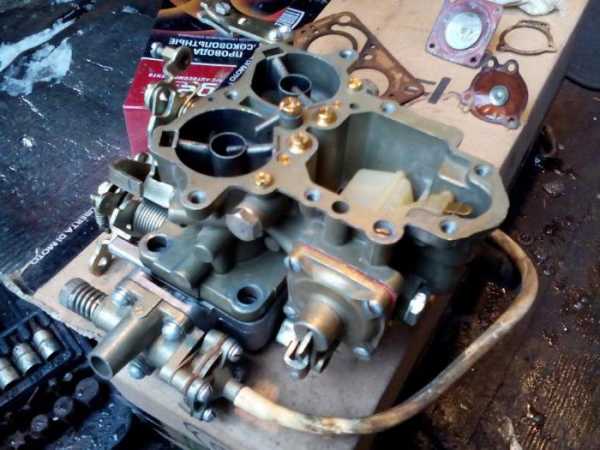

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

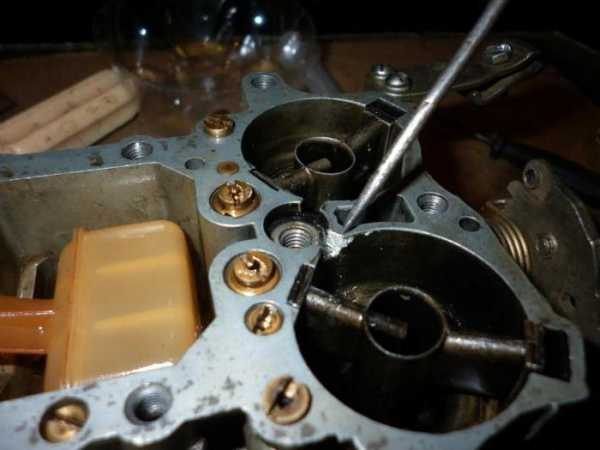

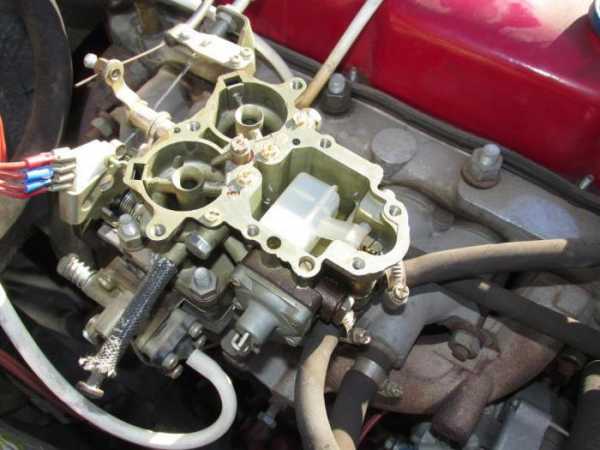

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

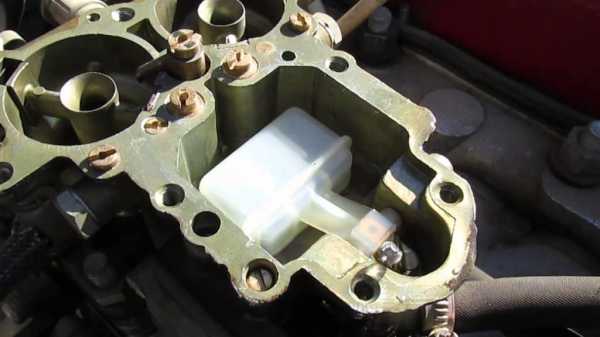

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

  • Отогнуть регулировочные тяги поплавка;
  • Поставить крышку на место;
  • Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

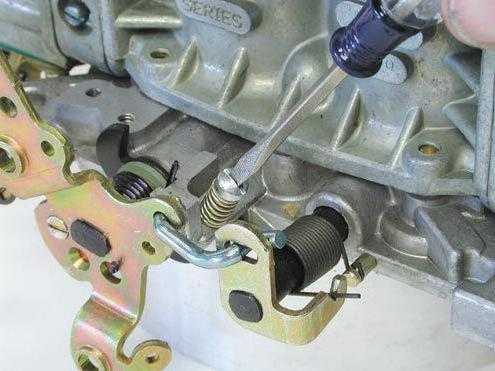

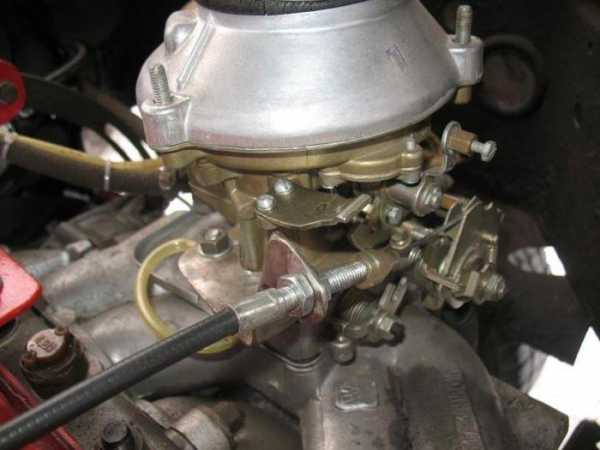

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как  на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

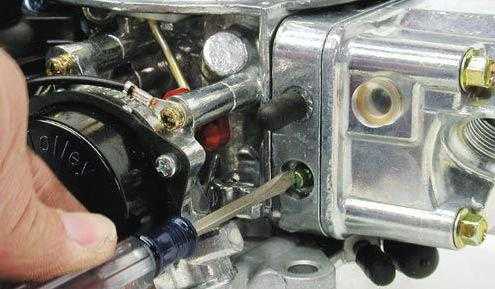

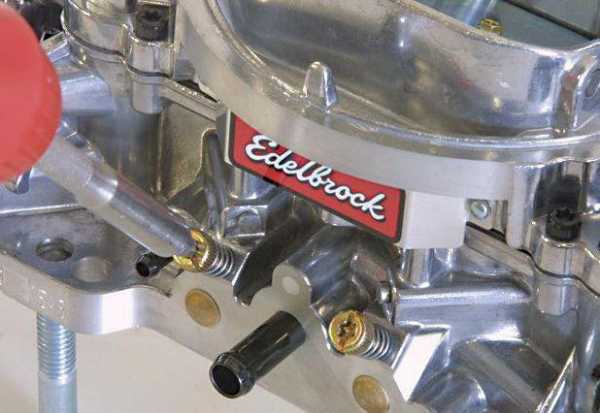

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

  • Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
  • Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
  • После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Схема снижения расхода на карбюраторе к-151

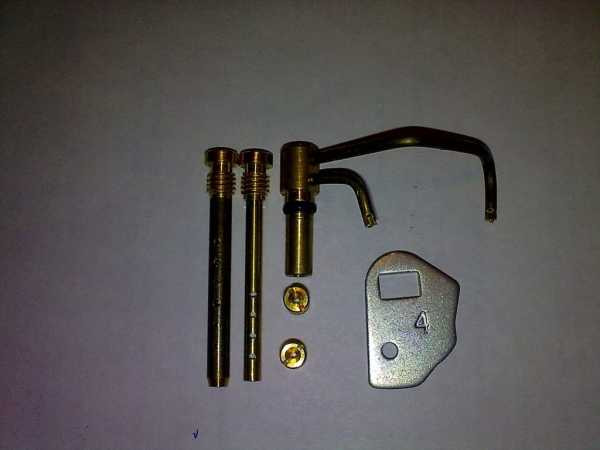

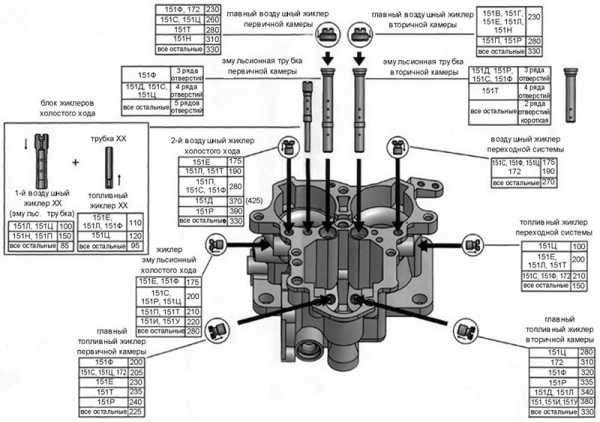

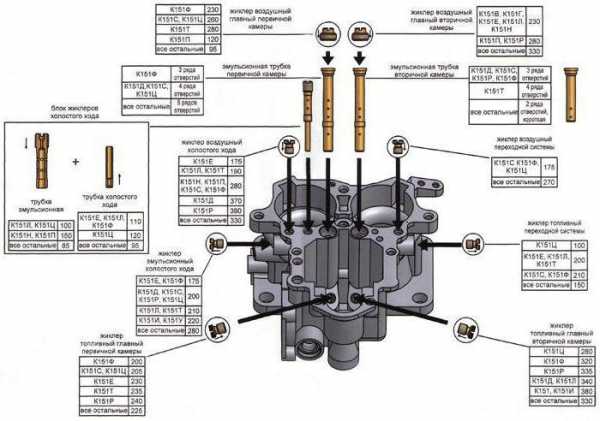

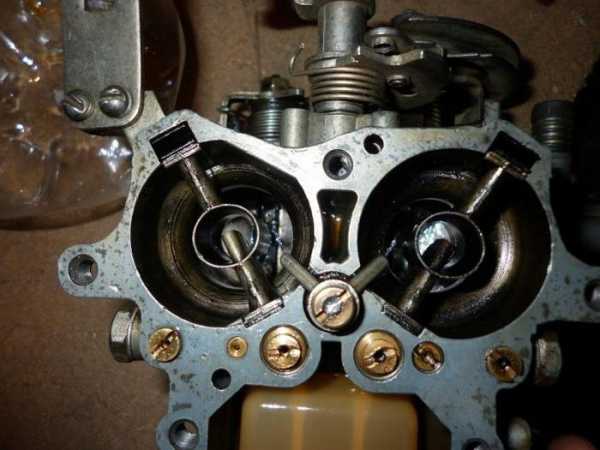

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

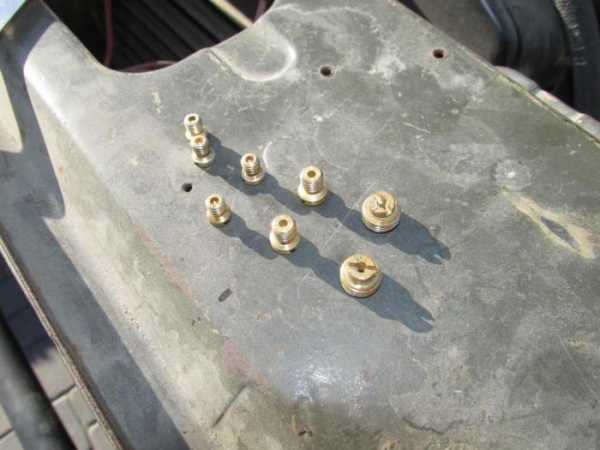

  1. Требуется подогнать воздушные и топливные жиклёры.
  2. Провести настройку зажигания на грань детонации.
  3. Правильно отрегулировать холостой ход.

Большим винтом крутим примерно положенное количество оборотов.

Малый винт — крутите в обе стороны до достижения максимума оборотов.

Большой — количество

Малый – качество

После большим винтом понижаете обороты — не многим больше положенных ± 100. И выравниваете до нужного количества маленьким винтом.

Вот так выполняется снятие, установка и настройка карбюратора К 151 на УАЗе. Как видите, в этой процедуре нет ничего сложного и справиться с ней сможет любой начинающий водитель. Желаем удачи на дорогах!

prokarbyrator.ru

способы устранения неисправностей и ремонт своими руками + видео » АвтоНоватор

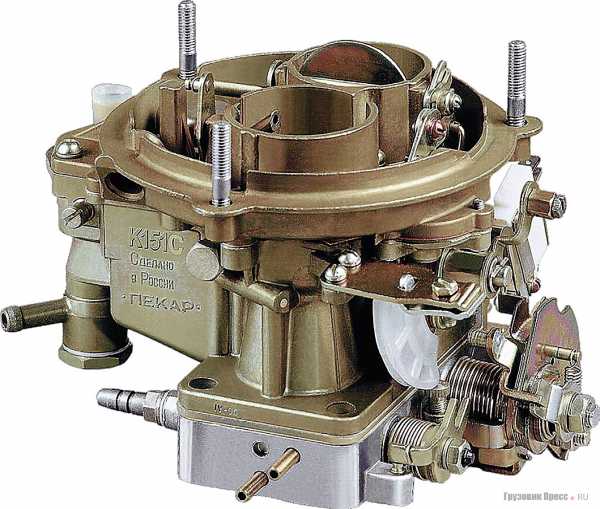

Карбюратор серии К-151 выпускается отечественным предприятием «Пекар». Он соответствует всем современным стандартам, обеспечивая надёжность эксплуатации транспортных средств любого рода. Однако, как и любой другой узел автомобиля, карбюратор периодически нуждается в обслуживании и ремонте.

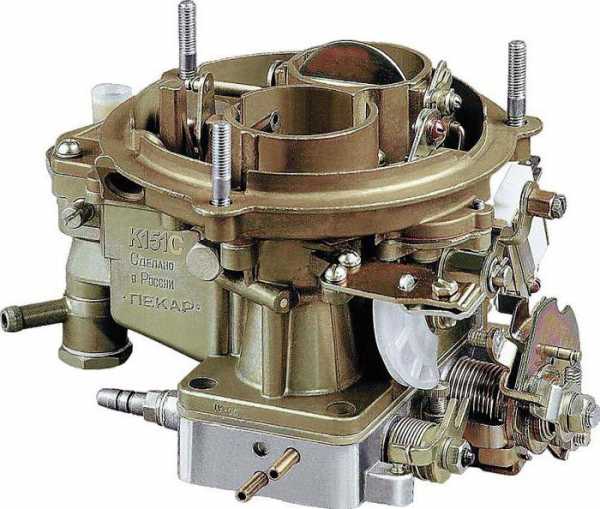

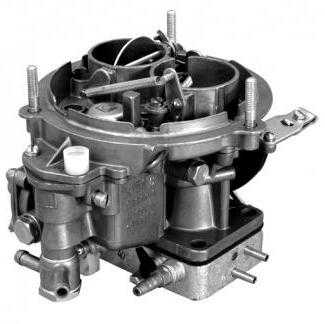

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

  • легковые автомобили «Волга» и ИЖ;
  • внедорожники УАЗ;
  • лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

  • основной корпус с поплавковой камерой;

  • второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

  • верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

  • главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

  • система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

  • ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

  • эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

  • переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Таблица: параметры карбюраторов серии К-151

Модификация определяется мощностью двигателя.

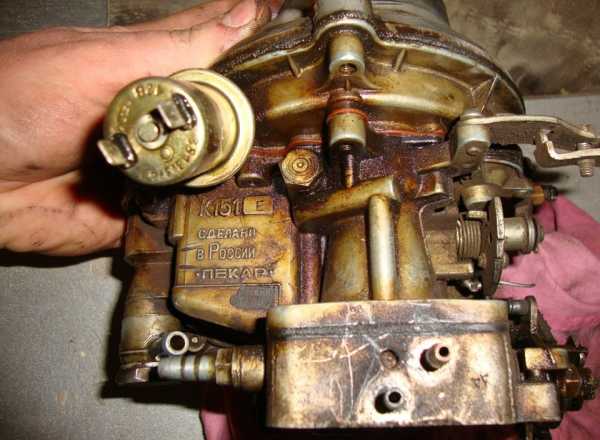

Основные неисправности и их устранение

Элемент неисправен если:

  • увеличивается расход топлива;

  • выхлопные газы приобретают тёмно-серый или чёрный цвет, особенно это заметно при резком нажатии на педаль акселератора;

  • автомобиль теряет динамику («тупит») при разгоне;

  • двигатель нестабильно работает на холостом ходу.

Чаще всего возникающие проблемы обусловлены загрязнением жиклёров — как воздушных, так и топливных — из-за некачественного бензина.

Другой причиной некорректной работы устройства может стать перегрев его корпуса. Металл деформируется и устройство уже не может работать в обычном режиме.

Кроме этого, неисправности могут быть связаны с износом одного или нескольких элементов карбюраторного механизма.

Двигатель глохнет на холостом ходу

Наиболее часто причиной нестабильной работы двигателя на холостом ходу является вышедший из строя экономайзер.

Часто причиной нестабильной работы двигателя на холостом ходу является неисправный экономайзер

Иногда может быть неисправен и сам блок холостого хода.

В этих случаях следует снять устройство с автомобиля, разобрать его и визуально оценить работоспособность указанных элементов. Повреждения экономайзера или блока холостого хода будут видны невооружённым глазом.

Карбюратор заливается бензином

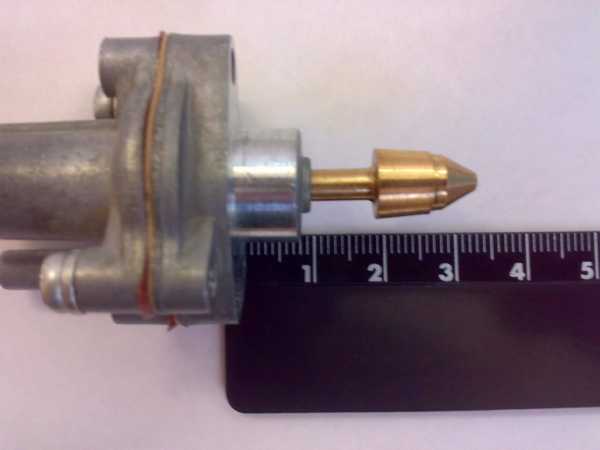

Причиной избытка топлива в карбюраторе может стать игольчатый клапан. В зависимости от износа иголки клапан может перестать удерживать бензин. Так как сам клапан находится в поплавковой камере, в этом случае необходимо будет разобрать механизм. Потребуется выполнить ряд действий в следующем порядке:

  1. С карбюратора снимается верхняя крышка.

  2. Отворачивается винт, фиксирующий ось поплавка.

  3. Корректируется ось и восстанавливается положение поплавка в камере.

  4. Ключом на 10 выворачивается клапан и заменяется на новый.

  5. Ось поплавка и верхняя крышка устанавливаются на место.

Игольчатый клапан обеспечивает дозированную подачу бензина

Замерзание

Карбюраторный двигатель даже при небольшом похолодании (до -10ºС) невозможно запустить без предварительного прогрева. Во избежание этого опытные автолюбители протягивают тонкую медную проволоку между пусковым устройством и регулятором дроссельной заслонки. В результате устройство прогревается намного быстрее.

Тюнинг

Несложная доработка может оптимизировать его работу и заметно продлить срок службы. Для этого на холодном двигателе нужно выполнить следующие операции.

  1. Из карбюратора выкручивается пробка топливного жиклёра.

  2. Тонкой медной проволокой из гнезда достаётся сам жиклёр.

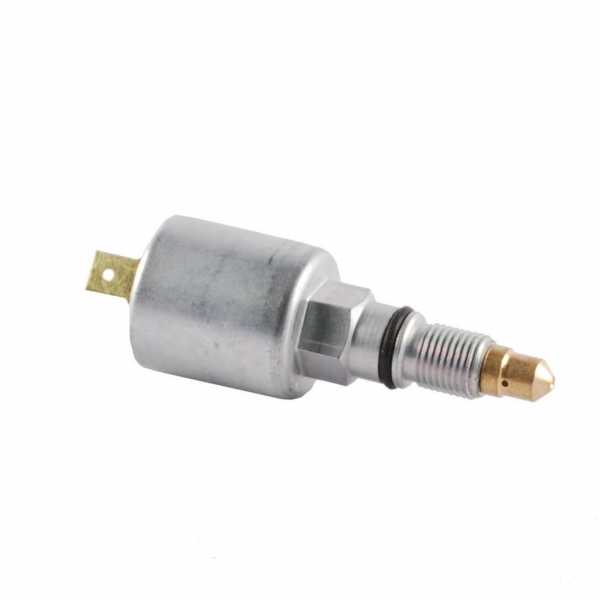

  3. Снимается жиклёр с электромагнитного клапана.

  4. Отверстие в жиклёре увеличивается на 0.05–0.1 мм в зависимости от модификации.

  5. Доработанный жиклёр закручивается на клапан.

  6. Снятое устройство возвращается на место.

Увеличение пропускной способности жиклёров улучшает динамику автомобиля

При этом нужно обязательно заменить резиновый уплотнитель клапана. Прокладка электромагнитного клапана — наиболее уязвимое место карбюраторов серии К-151.

Увеличение пропускной способности топливного жиклёра заметно улучшит динамику автомобиля.

Аналогичным образом можно доработать воздушный жиклёр.

Ремонт карбюратора К-151

Для ремонта необходимо знать порядок разборки и сборки механизма.

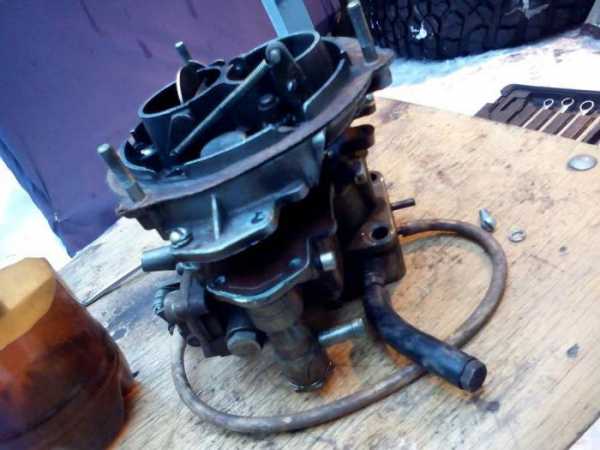

Разборка

Полная разборка обычно не требуется. Тем не менее ознакомление с порядком её проведения будет полезно любому автолюбителю. Для этого потребуются следующие инструменты:

  • плоская отвёртка;

  • тонкие пассатижи или плоскогубцы;

  • рожковый ключ на 12;

  • рожковый ключ на 22;

  • шило.

Для разборки карбюратора следует выполнить следующие действия:

  1. Откручиваются четыре гайки и устройство целиком снимается со шплинтов.
  2. Корпус с внешней стороны тщательно очищается от грязи с помощью бензина или керосина и тонкой кисточки. В продаже имеются специальные средства для чистки карбюраторов.

    Корпус карбюратора с внешней стороны тщательно очищается от грязи

  3. Плоской отвёрткой отворачиваются семь винтов крепления крышки карбюратора. Крышка снимается.

  4. Из полости карбюратора тонкими пассатижами вынимается шплинт и тяга пускового элемента.

  5. Снимается пружина возврата с заслонки воздуха.

  6. Отвёрткой отворачиваются два винта крышки поплавковой камеры. Крышка снимается с корпуса камеры вместе с резиновым уплотнителем.

  7. Отвёрткой отворачивается винт-держатель и из камеры удаляется распылитель эконостата и его прокладка.

  8. С пускового устройства снимаются крышка, пружинка и диафрагма.

  9. Вытаскивается пробка поплавка и сам поплавок с иглой вынимается из камеры.

  10. Рожковым ключом на 12 отворачивается место посадки игольчатого клапана поплавкового механизма.

  11. Рожковым ключом на 22 отворачивается крепёжный винт штуцеров фильтра топлива.

  12. Из полости карбюратора вынимается топливный фильтр вместе с прокладками и крепежом.

  13. Рожковым ключом на 12 откручивается и вынимается сама поплавковая камера.

    Гаечным ключом на 12 отворачивается и снимается поплавковая камера

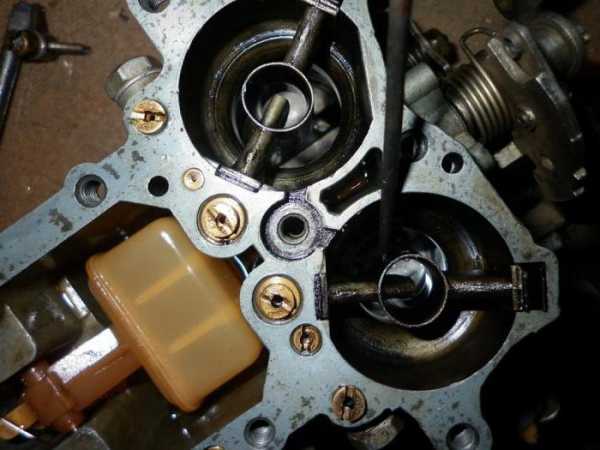

  14. С помощью тонкой проволоки или шила вынимаются воздушные и топливные жиклёры.

  15. Откручивается топливный блок карбюратора, затем — блок холостого хода.

    После снятия жиклёров откручивается топлиынй блок карбюратора

  16. Куском тонкой проволоки или шилом вынимаются жиклёры ГДС.

  17. Откручиваются четыре винта и вынимается ускорительный насос.

  18. Карбюратор переворачивается и отвёрткой откручиваются два винта крепления блока дроссельных заслонок.

  19. Из корпуса выворачиваются винты качества.

Видео: разборка К-151

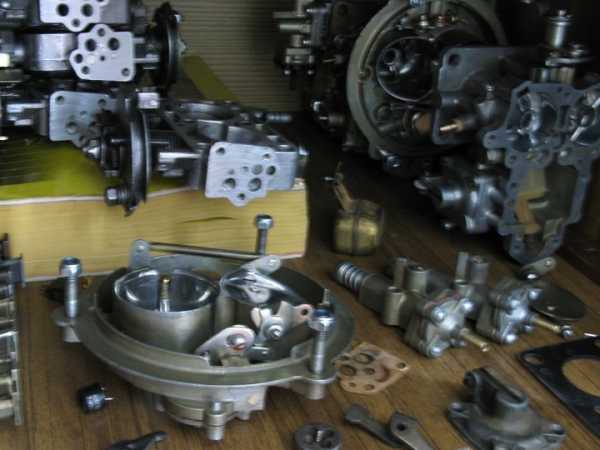

Полная разборка карбюратора осуществляется при его промывке.

Для металлических частей используются растворители 644–652. Резиновые и пластмассовые элементы чистятся отдельно от металлических специальными чистящими средствами или обычным бензином. Жиклёры чистят тонкой медной проволокой или зубочистками.

При замене износившихся деталей карбюратора на новые категорически запрещено использование герметика для их фиксации.

Сборка

При сборке карбюратора следует быть предельно внимательным. Это обусловлено многочисленными мелкими деталями, каждую из которых необходимо установить на своё место.

Порядок сборки К-151 следующий:

  1. В пустой корпус перевёрнутого карбюратора вкручиваются винты качества и два винта крепления дроссельных заслонок.

  2. Карбюратор переворачивается, в полость устанавливается насос-ускоритель и двумя винтами прикручивается к чашке корпуса.

  3. В свои гнёзда вворачиваются жиклёры главной дозирующей системы.

  4. Подсоединяется блок холостого хода и топливный блок.

  5. Топливные и воздушные жиклёры аккуратно устанавливаются в предназначенные для них отверстия.

  6. Устанавливается и закрепляется поплавковая камера.

  7. В полость чашки устанавливается и фиксируется топливный фильтр, подсоединяется штуцер.

  8. На место возвращается игольчатый клапанный механизм.

  9. Вставляются поплавок и игла.

  10. К пусковому механизму подсоединяются диафрагма и пружинка, механизм закрывается крышкой и фиксируется.

  11. Эконостат вставляется на своё место и прикручивается к корпусу.

  12. К корпусу поплавковой камеры привинчивается её крышка.

  13. На воздушную заслонку устанавливается пружинка возвратного механизма.

  14. На своё место возвращается шплинт карбюратора.

  15. Крышку устанавливается на место и тщательно прикручивается.

Видео: сборка К-151

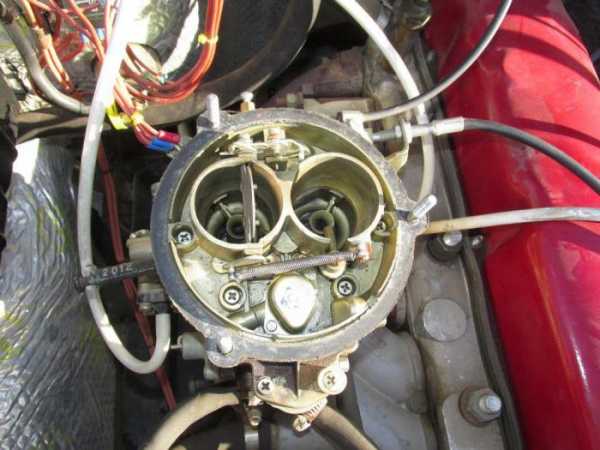

Подключение шлангов, трубок и проводов

К установленному на двигатель карбюратору нужно подсоединить шланги, трубки и провода. Это тоже довольно трудоёмкая процедура. Чтобы не ошибиться, шланги, трубки и провода при демонтаже карбюратора следует подписать или пометить.

Подключения выполняются в следующей последовательности:

  1. Сначала к поплавковой камере карбюратора подсоединяется самый крупный патрубок подачи топлива.

  2. Шланг возврата топлива подключается к самому нижнему отводу карбюратора, с противоположной от мотора стороны.

  3. Два тонких шланга идут в разных направлениях: один к клапану экономайзера, второй на заслонки дросселя.

  4. Подсоединяется шланг вакуумника.

  5. Последним к верхнему выводу карбюратора присоединяется шланг принудительной вентиляции.

Видео: подключение шлангов

Таким образом, карбюратор серии К-151 можно отремонтировать, почистить и доработать самостоятельно. При этом рекомендуется помечать все соединения и детали, чтобы не перепутать их при сборке. Промывку и чистку карбюратора с полной разборкой следует проводить не реже, чем раз в год. В этом случае он прослужит максимально долго.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

carnovato.ru

регулировка, устройство и принцип работы

К151С – карбюратор, разработанный и изготовленный на заводе «Пекар» (бывшем Ленинградском карбюраторном заводе). Эта модель является одной из модификаций 151 линейки карбюраторов названного производителя. Данные агрегаты созданы для работы с двигателем ЗМЗ-402 и различными модификациями этих ДВС. После некоторых доработок и модернизаций К151С (карбюратор нового поколения) мог работать с такими моторами, как ЗМЗ-24Д, ЗМЗ-2401, УМЗ-417 и многими другими агрегатами подобной конструкции.

Данное устройство укомплектовано большинством современных систем и механизмов, призванных улучшить технические и рабочие, а также экологические характеристики. Рассмотрим конструкцию аппарата, принцип действия, способы ремонта и регулировки.

Конструкция

К151С – карбюратор, который оснащен двумя дозирующими устройствами в первой и второй топливных камерах. Также эта модель укомплектовывается системой холостого хода, полуавтоматической системой запуска, экономайзером. В конструкции предусмотрен ускорительный насос, который распыляет топливо в первую и вторую камеры. Наряду с другими системами, имеется ЭПХХ с пневмоприводом и электронным управлением.

В чем особенность бесступенчатой системы полуавтоматического запуска? Благодаря ей больше не нужно давить на педаль газа для запуска холодного мотора.

Агрегат имеет два вертикальных канала для воздуха. В нижней их части находится дроссельная заслонка. Эти каналы называют камерами карбюратора. Дроссельная заслонка и ее привод созданы таким образом, что по мере нажатия на акселератор вначале открывается один контур, а затем другой. Это и есть двухкамерный карбюратор. Контур, заслонка которого открывается первой, называется первичным. Соответственно, дальше идет вторичная камера.

В средней части главных каналов для прохода воздуха установлены специальные сужения конусообразной формы. Это диффузоры. За счет них образуется разряжение. Оно необходимо, чтобы в процессе движения воздуха был подсос топлива из поплавковой камеры карбюратора. Чтобы устройство могло нормально функционировать и готовить оптимальную смесь, уровень бензина в камере постоянно поддерживается. Это производится с помощью поплавкового механизма и игольчатого клапана.

Как устроен карбюратор К 151? К151С состоит из трех главных частей. Верхняя является крышкой корпуса. На ней установлены фланец и шпильки, устройство для вентиляции поплавковой камеры, а также детали пусковой системы.

Средняя часть – это непосредственно корпус агрегата. Здесь находится поплавковая камера, поплавковый механизм, топливоподводящие системы. В нижней части установлены дроссельные заслонки и их корпуса, устройство холостого хода.

Главная дозирующая система

Этих систем две. Они имеют одинаковую конструкцию. Системы оснащены топливными жиклерами. Их читатель может увидеть на фото ниже.

Главный жиклер устанавливаются на верхней части корпуса. Если быть точнее, то в районе эмульсионных колодцев. Под воздушными жиклерами имеются 2 эмульсионных трубки.

В стенках эмульсионных колодцев предусмотрены отверстия, которые соединены с выходными распылителями. За счет разрежения в зоне отверстий распылителей горючее поднимается по эмульсионным колодцам. Далее оно проходит до отверстий в трубках. Затем топливо смешивается с воздухом в центральной части трубок. После этого оно уходит через боковые каналы к распылителям. Там горючее смешивается с основным воздухом.

Система холостого хода

Она нужна для обеспечения стабильной работы двигателя на холостых оборотах. Система состоит из нескольких элементов:

  1. Обводного канала.
  2. Винтов, с помощью которых осуществляется регулировка карбюратора К151С.
  3. Топливного и воздушного жиклеров.
  4. Клапана экономайзера.

Ускорительный насос

Он позволяет двигателю работать стабильно на всем диапазоне, без провалов при резком нажатии на педаль акселератора.

Насос представляет собой дополнительные каналы в корпусе карбюратора, шариковый клапан, мембранный механизм и распылитель.

Эконостат

Эта система необходима для повышения стабильности работы силового агрегата на высоких оборотах за счет обогащения топливной смеси. Это несколько дополнительных каналов, через которые за счет большого разрежения при полностью открытых заслонках поступает дополнительное топливо.

Переходная система

Она необходима для того, чтобы обороты двигателя в момент открытия дросселя вторичной камеры могли увеличиваться более плавно. Переходная система представляет собой топливный и воздушный жиклер.

Дополнительное оборудование

Вот что представляет собой К151С. Карбюратор дополнительно также оснащен фильтром в виде защитной сетки. Также агрегат имеет обратный топливный канал. Через него лишний бензин уходит в бензобак.

Отличия К151С от базового карбюратора К151

Мы рассмотрели, как устроен карбюратор К151С.

Устройство его, на первый взгляд, практически ничем не отличается от всей 151-й серии. Однако незначительные отличия все-таки имеются. Так, малый диффузор имеет более усовершенствованную конструкцию. В карбюраторе использован распылитель ускорительного насоса на две камеры сразу. Также разработчики изменили профиль кулачков на приводе насоса. Привод воздушной заслонки теперь бесступенчатый. Это позволяет значительно упростить запуск холодного двигателя. Также изменили настройки дозирующих систем. Благодаря этому удалось улучшить характеристики экологичности.

К151С – карбюратор более эффективный, нежели К151. Так, с ним на 7% улучшилась динамика машины. До 5% упал расход топлива при движении в городском цикле. Пуск мотора значительно улучшился, а также стабилизировалась работа мотора на холостом ходу.

Как подключить карбюратор?

Владельцы старых автомобилей часто не знают, как присоединить данное устройство. Подключение карбюратора К151С осуществляется следующим образом.

В конструкции есть 2 шланга. Главный топливный патрубок соединяют со штуцером, находящимся под поплавковой камерой, – той, что ближе к мотору. Обратный топливный канал подключат к нижнему отводу. Его можно увидеть в противоположной от двигателя стороне, ниже, чем основной штуцер.

Также необходимо подключить еще два тонких шланга. Один из них может быть соединен с клапаном экономайзера холостого хода. Это тот шланг, который идет от электромагнитного клапана. Второй соединяют с нижним штуцером с обратной стороны от дроссельных заслонок.

Также нужно подключить шланг ОЗ на трамблер. На карбюраторе имеется штуцер для шланга принудительной вентиляции картера. Его тоже требуется подключить.

Карбюратор К151С: ремонт, регулировка

Осуществляется несколько видов регулировок. Так, можно настроить холостой ход, уровень топлива в поплавковой камере, положение дроссельной и воздушной заслонок.

Уровень горючего изменяют при помощи подгибания поплавка. Параметр замеряют по специальной поверхности в поплавковой камере. Лучше доверить эту операцию профессиональным мастерам, но при необходимости это можно осуществить своими руками.

Для настройки холостого хода необходимо прогреть двигатель до его рабочей температуры. Далее открывают дроссельную заслонку и выкручивают регулировочные болты:

  • винт количества с пружиной;
  • винт качества.

Двигатель наберет обороты. Затем винты закручивают до момента, когда мотор станет работать нестабильно. Затем болтом количества увеличивают обороты до момента, пока двигатель станет работать ровно. Регулировочный механизм, отвечающий за качество, закручивают до упора. Что делают после этого?

Далее винт количеств подкручивают так, чтобы мотор стабильно работал на оборотах 700-800 в минуту. Если винт количества завернуть больше, то будут провалы при нажатии на газ. Если обороты высокие, их убавляют регулировкой положения дроссельной заслонки.

Заключение

Мы рассмотрели карбюратор модели 151С. Ремонт карбюратора К151С и регулировка его, как видно, могут осуществляться своими руками. Это удобно, если поломка случилась далеко от СТО или дома. А обслуживать карбюратор смогут даже новички.

fb.ru

Карбюраторы К-151

Канд. техн. наук А. Дмитриевский

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В арбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин–1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум CO и CH

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (nхх мин) и повышенной (nпов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др.). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет , то проверка ведется при 3 000 мин–1. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет , то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН – 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

Параметры карбюраторов К-151
МодельК-151К-151В К-151ГК-151ИК-151Д
Диаметр диффузоров, мм:
  • – большого
  • – малого

23/26
10,5/10,5

23/26
10,5/10,5

23/26
10,5/10,5

23/26
10,5/10,5
Диаметр смесительной камеры, мм32/3632/3632/36
главная дозирующая система:
  • – топливный
  • – воздушный

225/300
330/330

225/330
300/230

225/380
330/330

230/340
330/330
системы холостого хода и переходной системы 2-ой камеры
  • – топливный
  • – воздушный I
  • – воздушный II
  • – эмульсионный

95/150
85/280
330/270
1,1*

95/150
85/280
330/270
1,1*

95/150
85/280
330/270
1,1*

95/150
85/200
370/270
2,0*

топливный эконостата280280280
Диаметр распылителя ускорительного насоса, мм0,40,40,40,35
Производительность ускорительного насоса, см3/10 циклов7,5–12,55,0–9,010,0–14,0
Пусковые зазоры, мм:
  • – воздушной заслонки
  • – дроссельной заслонки

1,4–1,7
1,1–1,3

1,4–1,7
1,1–1,3

1,4–1,7
1,1–1,3
Уровень поплавковой камеры, мм20,0–23,020,0–23,020,0–23,020,0–23,0

После регулировки двигателя при nпов переходим на режим nхх мин. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменяется. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить nхх мин. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7–1,0%. Концентрация СН при исправном двигателе находится в пределах 180–250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин–1. На прогретом двигателе винтом количества устанавливаем nхх мин. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше nхх мин, т.е. при nхх мин=600 мин–1 устанавливаем примерно 680 мин–1, а при nхх мин= 800 мин–1 nрег=950 мин–1. Затем винтом качества уменьшаем число оборотов до nхх мин.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

www.gruzovikpress.ru

Регулировка карбюратора К-151 своими руками: подробное описание

Карбюраторы "Пекар" всегда отличались высокой надежностью, а владельцы автомобилей практически не имеют с ними никаких серьезных проблем. Но для того, чтобы устройство показало действительно высокую эффективность, важно правильно его отрегулировать. От того, насколько качественно и тонко выполнена настройка, будет зависеть ресурс мотора. Давайте посмотрим, как выполняется регулировка карбюратора К-151. Процесс несложный, но достаточно ответственный.

Зачем нужна регулировка?

Данные знания необходимы для исправной работы двигателя. Правильно настраивать механизм нужно и для того, чтобы расход топлива находился на приемлемом уровне, но при этом не падала мощность и крутящий момент. Неправильно выставленные жиклеры будут способствовать перерасходу смеси, который может составлять в 2-2,5 раза больше против обычного.

Варианты образования топливной смеси

Специалисты различают несколько вариантов соотношения горючего к воздуху для моторов. Наиболее оптимальным считается такая пропорция, где на одну часть бензина приходится 15 частей воздуха. Существует и более эффективная смесь. Здесь пропорция составляет одну часть топлива на 12,5-13 частей воздуха. Такая смесь самая богатая. Автомобиль будет быстро набирать обороты, но при этом расход горючего будет также достаточно высоким. Для любителей сэкономить тоже есть вариант смесеобразования. Здесь на одну часть бензина приходится до 16-16,5 частей воздуха. Машина практически не теряет в динамике. Регулировка карбюратора К-151 позволяет владельцу настроить агрегат под существующую необходимость и собственные желания, но если работа двигателя стабильна и в целом устраивает владельца, настройку можно и отложить.

Об обслуживании карбюратора

Однако существуют случаи, когда без настройки не обойтись. Недостаток всех карбюраторов – их свойство забиваться. Сегодня на заправках часто можно залить в бак некачественное топливо. Да, кто-то скажет, что есть же топливный фильтр. Но зачастую он не справляется с мелкими соринками, которые попадают в карбюратор К-151. Жиклеры забиваются, в результате топливо уже не может попадать в камеры в полном объеме. Для их очистки нельзя использовать куски проволоки – только бесконтактный спрей-очиститель. Также необходимость в настройке может возникнуть, когда некоторые элементы агрегата выходят из строя. Вышедшие из строя элементы меняют на новые, но без настройки на оптимальную работу рассчитывать не стоит.

Можно ли игнорировать?

Регулировка карбюратора "Пекар" К-151 поможет избежать повышенного расхода горючего или наоборот, недостаточного его поступления в двигатель. Последствием недостатка бензина в смеси может стать снижение мощности мотора. Кроме того, если настройки не выполнялись или сделаны неправильно и в таком состоянии устройство использовалось в течение длительного времени, могут выйти из строя детали мотора. Ремонт двигателя в современных условиях – дело недешевое. Поэтому лучше потратить немного времени и настроить карбюратор К-151. Регулировка его - несложная процедура. Обслуживание сведено к промывке и продувке, а еще все это можно выполнить в условиях обычного гаража с применением обычных инструментов.

Как регулируют холостой ход

На агрегатах завода "Пекар" эта операция очень важна. Если ХХ отрегулирован, то двигатель будет радовать владельца устойчивой работой. Также в выхлопных газах практически полностью отсутствуют вредные выбросы. Такой автомобиль не нанесет существенного вреда окружающей среде. Если автомобиль эксплуатируется достаточно длительное время, а топливный и воздушный фильтры засорены, тогда на холостом ходу значительно увеличится расход топлива. Регулировка карбюратора К-151 состоит из нескольких простых действий. Первым делом заводят и прогревают двигатель. Затем на хвостовике следует найти винт, отвечающий за качество смеси. На нем установлен ограничитель, который не дает ему вращаться. Этот ограничитель нужно снять. Далее настраивают элемент, отвечающий за качество смеси. Вращая его, ищут такое положение, в котором коленчатый вал на холостом ходу будет набирать больше всего оборотов. Затем регулируют винт, отвечающий за количество. Скорость вращения коленчатого вала увеличивается еще на 100-200 об/мин. Когда элемент, отвечающий за качество, будет закручен, коленчатый вал вращается на более низких оборотах. Остается только выставить оптимальную частоту. При такой настройке машина имеет максимальную динамику и экономичный расход топлива.Все сделано верно, если в момент заворачивания винта регулировки качества обороты начнут снижаться. Это признак обеднения горючей смеси. Если падения оборотов нет, скорее всего, агрегат неисправен или забит. В последнем случае его можно "реанимировать" при помощи очистителя карбюратора. Но без разбора механизма сделать это невозможно.

Как регулируют уровень топлива в поплавковой камере?

От правильности этой настройки зависит количество горючего, которое будет расходовать двигатель. Если уровень выставлен неверно, будет наблюдаться повышенный расход топлива. Еще существует вариант, когда карбюратор подает в камеры сгорания смесь без бензина – только один воздух. Неправильный уровень может привести к существенным расходам на горючее или к серьезному ремонту мотора. К этому уровню чувствителен не только агрегат от "Пекар", но и большинство других аналогов, вне зависимости от производителя. Регулировка карбюратора К-151 будет осуществляется при помощи приспособлений – нужна линейка и сверло диаметром 2 миллиметра. Первым делом стоит найти максимально ровное место – так работать гораздо комфортнее. Затем необходимо демонтировать воздушный фильтр. После этого запускают мотор и оставляют его так на пять минут. Далее снимается крышка с карбюратора и линейкой измеряется уровень горючего. Измерения стоит проводить максимально быстро. Когда камера открыта, из нее испаряется бензин – двигатель и система питания прогрета, а это еще больше ускоряет испарение. Для модели К-151 нормальный уровень составляет 2,15 сантиметра. Именно так производитель гарантирует хорошую работу устройства. Если уровень выше или ниже нормы, требуется настроить его. Регулировка представляет собой смену положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной настройки уровня топлива рекомендуется заранее найти какое-нибудь приспособление, которое бы могло помочь при выполнении замеров. Подойдет любой предмет диаметром до двух миллиметров. Затем следует перевернуть агрегат и положить его на максимально ровное место – это повысит шансы сделать замеры правильно. Далее смотрят зазор от нижней части на поплавке до прокладки из картона. Нормальное расстояние на рабочем карбюраторе составляет не больше двух миллиметров. Если уровень топлива в поплавковой камере некорректный, подгибают язычки. Далее все замеры проводят снова – каждый раз нужно проверять, все ли правильно. Наиболее распространены сегодня именно поплавковые устройства (такие, как карбюратор К-151). Устройство, регулировка агрегатов - максимально простые, а конструкция позволяет получить стабильные характеристики смеси топлива и воздуха.

Измеряем положения при помощи штангенциркуля

Будет использован глубиномер. Замеряют от самой верхней части поплавка до картонной прокладки. Нормальный результат, при котором больше ничего настраивать не нужно, – это 3 сантиметра.

Все ли сделано верно?

Регулировка карбюратора "Газель" К-151 может выполняться неправильно по вине самого владельца. Необходимо точно знать, все ли настроено. Для тестирования крышку агрегата укладывают вертикально. Затем тщательно осматривают язычок на рычаге. Если регулировка выполнена верно, он будет незначительно утапливать шарик-демпфер игольчатого клапана. Также язычок находится практически параллельно с игольчатым клапаном. Ось подштамповки поплавка при этом должна сравняться с поверхностью крышки.

Настройка пускового устройства

Пусковая система считается одной из самых главных. Она сообщает о запуске мотора. Если элементы системы работают неправильно, это грозит серьезным ремонтом. Нередко случается так, что при полной исправности всех комплектующих пусковая система не действует так, как заложено производителем. Регулировка карбюратора К-151 (УАЗ в том числе) должна осуществляться только на полностью снятом агрегате. Первым делом приоткрывают дроссельную заслонку и находят рычаг управления пусковой системой. Его поворачивают до упора и фиксируют. Затем, когда дроссельная заслонка отпускается, измеряют зазор между кромкой заслонки и камерой. Он должен составлять примерно 1,5 мм. Далее откручивают контргайку. Она поможет работать с упором в виде винта на рычаге дроссельной заслонки. Винт поворачивают каждый раз на пол-оборота. В результате элемент будет находиться перпендикулярно к кулачку. Затем измеряют длину тяги и при необходимости регулируют ее. Это та тяга, с помощью которой кулачок пускового устройства связан с рычагами на оси воздушной заслонки. Когда последняя закрыта, а рычаг в этот момент завернут до упора, зазор должен составлять не более 0,2-0,8 мм. Если его нет, откручивают головку тяги. Чтобы уменьшить зазор, головку затягивают, уменьшая длину тяги.

В заключение

Карбюратор – это важное устройство в автомобиле. Он обеспечивает двигатель топливом. Для всех, у кого установлен карбюратор К-151С, регулировка теперь не будет представлять сложностей. После настройки необходимо обязательно провести обкатку, чтобы выявить и устранить недостатки.

fb.ru

устройство, регулировка, ремонт, неисправности, установка :: SYL.ru

Карбюратор К-151 часто устанавливался на российские легковые и малотоннажные авто. Эти агрегаты выпускаются ООО «Пекар». Производитель считает, что это лучшие и самые надежные карбюраторы из всех существующих. На заводе изготавливается три версии приборов для установки на четырехцилиндровые силовые агрегаты ЗМЗ и УМЗ объемом 2,45 литра. Ввиду сложности устройства карбюраторов К-151, регулировка и ремонт вызывали определенные затруднения у владельцев.

Устройство

В корпусе прибора проходят два канала – это камеры карбюратора. На дне каждой имеются заслонки с механическим приводом. Камер в карбюраторе две. Дроссельные заслонки открываются последовательно одна за другой по мере увеличения нагрузок. Первая камера и ее заслонка работают при малых и средних нагрузках. Вторая камера действует только при высоких.

В средней части корпуса имеются диффузоры. Они предназначены для создания разрежения, которое затем будет способствовать забора бензина из поплавковой камеры карбюратора.

Особенности поплавкового механизма

В конструкции поплавковой камеры карбюратора К-151 на УАЗ есть отличия от любых аналогичных приборов отечественного производства. Механизм вместе с запорной иглой находится внутри корпуса. Чтобы визуально проверить состояние камеры, требуется снять верхнюю крышку. При этом не нужно нарушать взаимодействие поплавка и бензина. Эта конструкция называется поплавковой камерой с подачей топлива снизу.

Особенности конструкции

Прибор представляет собой три отдельные части. Верхняя выполняет функцию крышки. На ней имеются шпильки, посредством которых устанавливается воздушный фильтр. Кроме того, в крышке предусмотрены балансировочные отверстия для поплавковой камеры, детали пускового механизма, винты крепления к корпусу.

В средней части находится поплавковая камера механизма, топливоподводящий штуцер, к которому подключатся шланги карбюратора К-151, а также дозирующая система.

В нижней части расположены дроссельные заслонки и их механизм, а также устройство, обеспечивающее двигателю работу на холостом ходу. Оно закреплено при помощи винтов через картонную и текстолитовую прокладки. В устройстве имеются и другие системы, без которых работа прибора будет невозможна.

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

ГДС – главные дозирующие системы

ГДС в первой и второй камере карбюратора имеют одинаковое устройство. Дозирующие системы состоят из топливных и воздушных жиклеров карбюратора. В К-151 они установлены в нижней части в поплавковой камере. Под жиклерами в двух камерах имеются эмульсионные трубки.

Система холостого хода

Это полностью автономная система для приготовления смеси. Она обеспечивает интенсивное распыление бензина в потоке воздуха, поступающего в камеры сгорания в режиме холостого хода. Благодаря этой системе, мотор может стабильно работать при закрытых или прикрытых дросселях.

Зачастую именно с этой системой у многих возникают проблемы. Не зная устройство карбюратора К-151, ремонт и регулировка холостого хода могут вызвать массу трудностей (особенно на грязных, необслуживаемых карбюраторах).

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность – это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

Другая причина, из-за которой двигатель может работать нестабильно – это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

Мотор глохнет на холостом ходу

Чаще всего причина в засоренном топливном жиклере холостого хода. Он находится на электромагнитном клапане. Также причиной становится и сам электромагнитный клапан. Если элемент рабочий, а холостого хода нет, то нужно чистить жиклер и канал ХХ. Зная устройство карбюратора К-151, ремонт, регулировка и тюнинг его не потребуют много времени.

Что делать, если его заливает топливом?

Причиной большого количества топлива может быть игольчатый клапан. Если игла износилась, она уже не может удерживать давление топлива, и оно поступает в поплавковую камеру. Для ремонта нужно снять крышку, снять ось поплавка, выкрутить клапан и заменить его новым.

Провал

При нажатии на газ двигатель не набирает скорость, замедляется и может заглохнуть – такие провалы случаются чаще всего из-за засоренной ГДС.

Устраняется эта неисправность при помощи прочистки главной дозирующей системы. Также провалы могут быть из-за неполадок ускорительного насоса. Изношенные элементы следует заменить, а канал прочистить сжатым воздухом.

Заключение

Установка карбюратора К-151 вместо старого К-126 даст значительный прирост мощности и хорошую топливную экономию. При регулярном уходе этот карбюратор не доставит владельцу лишних проблем. Ремонт заключается в замене ремкомплектов.

www.syl.ru
