Принцип работы системы вентиляции картера двигателя

В столь сложном механизме, каковым является современный двигатель внутреннего сгорания, не может быть каких-то мелочей. Любая система, даже если она имеет простейшее устройство, выполняет строго определенную функцию, внося свой вклад в бесперебойную работу силового агрегата. О существовании многих из систем рядовой автолюбитель даже не подозревает, хотя нарушение их нормального функционирования самым серьезным образом оказывает влияние на работоспособность двигателя в целом. Важнейшая роль в ДВС отведена так называемой вентиляции картера.

О том, каковы ее назначение, принцип работы и состав компонентов, поговорим в данной статье. Не секрет, что между деталями цилиндро-поршневой группы существуют строго определенные зазоры, соответствующие установленным разработчиками допускам. Какими бы минимальными ни были эти зазоры, через них из камеры сгорания в картер проникают несгоревшие частицы, которые смешиваются с масляными парами, образуя так называемые картерные газы. Они оказывают негативное влияние на качество находящегося в картере моторного масла, которое с ростом пробега автомобиля неуклонно ухудшается, теряя смазывающие свойства. Стоит отметить, что подобный эффект проявляется как у масел бюджетного класса, так и у дорогих образцов от именитых брендов. Попадающие в картер двигателя пары топлива и воды неизбежно разжижают масло, превращая его в масляную эмульсию. Не стоит забывать и о том, что в процессе работы в цилиндрах мотора создается очень высокое давление. В связи с этим газы, вырывающиеся с огромной силой, попадают в картер, грозя выдавливанием сальников и последующим вытеканием масла.

Благодаря системе вентиляции картера выводятся прорвавшиеся отработавшие газы, а также обеспечивается и поддерживается нормальное рабочее давление, что благотворно влияет не только на состояние моторного масла, но и на надежность, продолжительность работы двигателя.

Виды систем вентиляции картера

На сегодняшний день принято выделять два типа систем вентиляции картера автомобильного двигателя: открытая, или эжекционная (отработанные газы выводятся наружу напрямую из картера при помощи специальной эжекционной трубки) и закрытая, или принудительная (PCV – positive crancase ventilation).

Система вентиляции картера открытого типа характерна для силовых агрегатов автомобилей, выпускавшихся в прошлом веке и снятых в настоящее время с производства. Особенностью такой системы является то, что прорвавшиеся из цилиндров газы выводятся за пределы двигателя, непосредственно в окружающую среду. Указанный способ вентилирования картера мотора отличает простота и дешевизна конструкции, что, впрочем, «компенсируется» загрязнением атмосферы.

Принцип работы принудительной системы вентиляции картера (PCV). Помимо указанного недостатка, открытая вентиляция картера имеет еще ряд отрицательных моментов. Подобная система малоэффективна при движении на малых скоростях и абсолютно бездейственна на неподвижном автомобиле с работающим на холостых оборотах двигателем. Кроме того, через открытую систему вентиляции картера при охлаждении сильно разогретого двигателя возможно подсасывание неотфильтрованного атмосферного воздуха. Нередки случаи, когда на автомобилях с большими пробегами система открытого типа становилась основной причиной возросшего расхода масла и, как следствие, замасливания силового агрегата.

Более современной и эффективной альтернативой открытой вентиляции картера является закрытая (принудительная) вентиляционная система. Одной из ключевых деталей такой системы является клапан, выводящий попавшие в картер двигателя газы во впускной коллектор. Разные автопроизводители по-разному реализуют идею закрытого вентилирования, но в большинстве случаев каждая из схем предусматривает наличие одних и тех же элементов: клапана вентиляции (клапан PCV), маслоотделителя (может быть несколько) и соединительных патрубков. Стоит отметить, что системы вентиляции картерных газов для бензиновых и дизельных моторов, хотя и обладают определенными особенностями, в целом имеют схожие конструкции.

Работа системы PCV

Принцип работы системы принудительной вентиляции довольно прост. При возникновении разрежения во впускном коллекторе под его воздействием открывается клапан PCV и картерные газы подаются на впуск, а затем, смешиваясь с воздухом, в цилиндры двигателя. Для препятствования проникновения паров масла в камеру сгорания система предусматривает установку маслоотделителя. Современные моторы оборудуются сложной системой маслоотделителей. Так, маслоотделитель лабиринтного типа способствует замедлению движения газов из картера. Это обеспечивает оседание маслянистых капелек на стенки и последующее их стекание в картер.

Дальнейшая очистка масла от картерных газов происходит при помощи центробежного маслоотделителя, который придает отработавшим газам вращение. Под влиянием центробежной силы частицы масла задерживаются на стенках и затем стекают в картер. Окончательная очистка масла от выхлопных газов производится в выходном лабиринтном успокоителе.

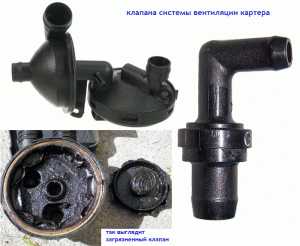

Клапан PCV – особенности конструкции

Ключевая роль клапана PCV в системе закрытой вентиляции картера заключается в функции регулировки давления газов в картере путем их перепуска во впускной коллектор. В режиме ХХ и при торможении двигателем разрежение в коллекторе максимально (дроссель лишь чуть приоткрыт), однако количество картерных газов не так велико, поэтому для полноценной вентиляции достаточно канала с небольшим проходным сечением. В таком режиме под действием большого разрежения золотник клапана полностью втягивается, но при этом канал перепуска картерных газов в значительной степени перекрывается, пропуская лишь небольшое их количество.

При нажатии на педаль акселератора и при высоких нагрузках количество отработавших газов в картере существенно возрастает. Золотник клапана занимает такое положение, чтобы обеспечить максимальную пропускную способность канала. Существует еще и так называемый режим обратной вспышки, при котором горящие газы из цилиндра прорываются во впускной коллектор. В этом случае клапан PCV находится под действием давления, а не разрежения, поэтому полностью закрывается, исключая возможность поджога находящихся в картере паров топлива.

Признаки неисправности системы вентиляции картерных газов

Неудовлетворительная работа системы PCV может являться одной из причин течи масла. Забившиеся патрубки системы вентиляции создают избыточное давление в картере двигателя, в результате чего отработавшие газы вместе с маслом будут искать альтернативные пути выхода. На начальных стадиях масло начнет гнать через отверстие для щупа, также возможно образование масляных пятен в местах уплотнений и соединений (прокладки, хомуты). Совсем неприятный вариант – выдавливание сальников.

Если перестанет нормально функционировать маслоотделитель системы вентиляции картера, то масляные отложения появятся на дроссельной заслонке и даже на воздушном фильтре. Некорректная работа самого клапана PCV может привести к неправильному учету поступающего воздуха, и, как следствие, приготовлению переобогащенной смеси.


avtoaziya.ru

Система вентиляции картера: устройство, виды, принцип работы

В настоящее время, несмотря на стремительное развитие технологий, создать совершенно герметичную пару трения деталей — цилиндра и поршневого кольца - не представляется возможным. Поэтому в ДВС со временем при функционировании скапливаются продукты сгорания.

В поддон картерные газы проходят через поршневые кольца, которые прилегают к цилиндрам неплотно. В результате тепло отводится хуже, сокращается срок эксплуатации смазочной жидкости и образуется чрезмерное давление на все блочные уплотнения. Система вентиляции картера предотвращает чрезмерное картерное давление.

Развитие устройства

В начале механизм выглядел следующим образом: из картера просто выводилась трубка, выпускающая газы в атмосферный воздух и загрязняющая его. Но нормы по выбросу газов от транспортных средств серьезно ужесточались. Поэтому система вентиляции картера была вынужденно разработана производителями.

Принцип действия механизма

В том виде, в котором система известна в настоящее время, газы не просто выбрасываются в атмосферу. Они направляются в мотор посредством выведенной трубки из картера, другой конец которой подсоединен ко впускному коллектору. Оттуда газы направляются в камеру сгорания. В момент вспышки часть из них сгорает, а другая часть выбрасывается через выпускной механизм. Лишь малая доля от этих газов снова попадает в картер. Так процесс происходит без перерыва.

Типы системы рециркуляции картера

Известны два типа системы:

  • открытая;
  • закрытая.

В первом случае, как описано в начале статьи, газы отводятся просто в атмосферу. Во втором они отсасываются во впускной трубопровод. Закрытая система вентиляции картера: ВАЗом и "Ладой", БМВ и "Мерседесом", японцами и американцами применяется в основном в настоящее время.

Помимо этого, закрытые системы бывают с переменным или постоянным потоком. Первый вид более точно способен регулировать рециркуляцию картера. Он меняется в зависимости от количества поступаемых газов.

Устройство

Наверху находится маслоотделитель системы вентиляции картера, а внутри него — масляной отражатель. В его задачу входит освобождение газов от частиц масла. Маслоотделитель системы вентиляции картера имеет выход с трубопроводом. При нормальном функционировании мотора в картере постоянно должно происходить определенное разрежение. Клапан может срабатывать в трех вариантах.

Принудительная система вентиляции картера: клапан

Рассмотрим вкратце все три эти варианта.

1. За дросселем образовывается низкое давление от 500 до 700 мБар. Система вентиляции картера такой режим не выдерживает. И поршень, под действием разрежения, закрывает клапан.
2. Если дроссель открыт полностью, то давление там одинаковое с атмосферным или даже выше. При достижении 500-700 мБар поршень закрывает клапан для прохождения газов.
3. В среднем положении обеспечивается нормальное давление поршня.

Если работа клапана вызывает вопросы, то его исправность легко проверить. Для этого на холостых оборотах на горловину, куда заливается масло, кладется лист бумаги. Если он будет опускаться и подниматься вместе с мембранным движением, то клапан является исправным.

Нормальное функционирование можно проверить и другим способом. В режиме холостого оборота следует снять шланг вентиляции и закрыть его пальцем: должно чувствоваться всасывание.

Редукционный клапан

Если мотор функционирует на больших оборотах, во впускном коллекторе появляется давление, которое имеет равное значение с атмосферным или превышает его. В этом случае в картер попадает больше газов. Если во впуске имеется турбокомпрессор, то разрежение будет чересчур большим и его следует уравновесить.

Для этого предусматривается редукционный клапан, который срабатывает во впускном коллекторе, когда открывается заслонка. Механизм, состоящий из мембраны и пружины, вставляется в пластиковый корпус, в котором имеются входной и выходной штуцеры.

Работа редукционного клапана

При нормальном разрежении пружина не нагружается. При этом мембрана приподнята и газы пропускаются свободно.

При пониженном давлении диафрагма опускается и закрывает выход, преодолевая действие пружины. Тогда газы начинают движение через обходной путь — канал с калиброванным отверстием.

К сожалению, действуя положительно с одной стороны, система вентиляции картера двигателя создает проблему с другой. Выйдя из поддона, газы захватывают и частички смазки, загрязняя таким образом впускную систему. Кроме того, они оседают на поверхностях каналов выхода и деталях рециркулирующего клапана. Это ведет к сужению каналов и может стать причиной неисправностей в работе впрыска. Если же диафрагма будет заклинивать, то расход масла увеличится. Тогда придется менять клапан.

Также нужно не забывать о другой немаловажной детали и вовремя менять шланг системы вентиляции картера — обычно это делается вместе с рециркулирующими клапанами. В противном случае, на нем образуются трещины и разрывы.

Чтобы предотвратить дорогостоящий ремонт, необходимо обращать внимание на появляющиеся пятна на уплотнениях двигателя, увеличении расхода горюче-смазочной жидкости и нестабильном функционировании мотора. Если вовремя подъехать в сервисный центр, проблему удастся решить в зародыше, пока она не успела нанести существенный вред агрегату.

fb.ru

Как работает вентиляция картера двигателя

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

В картере постоянно присутствует масляный туман, пары несгоревшего топлива, частицы воды и газы. Указанные газы называются картерными газами. Картерные газы оказывают негативное влияние на моторное масло. Параллельно с этим избыток картерных газов может привести к росту давления в картере. В результате моторное масло начинает выдавливаться.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Читайте в этой статье

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

  • открытого типа;
  • закрытого типа;

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах  представляют собой:

  • воздушные патрубки, по которым циркулируют газы;
  • клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
  • маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная  вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Закрытая система вентиляции картера, которую также называют принудительной, сложнее по конструкции. При этом именно данное решение позволяет уменьшить количество вредных выбросов в атмосферу с учетом экологических стандартов и снизить расход масла.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки  и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции  привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные  клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Лабиринтный маслоотделитель, который еще называется успокоитель, замедляет движение газов. В результате объемные частицы масла попросту оседают на стенках, после чего стекают обратно в картер.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный  успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о назначении, устройстве и других особенностях системы рециркуляции отработавших газов.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются  в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов. Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать. Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается  причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В  результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4  стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

В профилактической очистке нуждаются полости шлангов и патрубков, маслоотделитель и т.д. Выполнять процедуру желательно на каждом ТО параллельно замене масла и фильтров (через 10 тыс. км) или через раз (20 тыс. км.).

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят  масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности  двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.

Читайте также

krutimotor.ru

Кривошипно- шатунный механизм

Поиск Лекций

1.Вставьте пропушенные слова:

Кривошипно- шатунный механизм преобразует возвратно-поступательное движение ________________ во вращение _______________________________

2.Перечислите подвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________

Неподвижные детали КШМ: __________________________________________________________________________________________________________________________________________________________________________________________________________________



3. К каким деталям КШМ относятся эти детали и подпишите название каждой



Эти детали КШМ относятся к __________________________ ______________группе.

4. Сколько головок цилиндров устанавливается на автомобиле ЗИЛ-508?

______________________________________________________________________

5. Какую вентиляцию картера имеют большинство автомобильных двигателей?

______________________________________________________________________

6. Какие гильзы называют «мокрыми»? ____________________________________________________________________________________________________________________________________________________





7. Как называется эта деталь КШМ, напишите его назначение и устройство.

____________________________________________________________________________________________________________________________________________

8. Для чего в днище поршня дизельного двигателя делают выемку? ____________________________________________________________________________________________________________________________________________________

9. Что изображено на рисунке, где они устанавливаются и как называются

__________________________________________________________________________________________________________________________________________________________________________________________________________________



10. Как называется эта деталь КШМ, напишите ее устройство и назначение




11. Сколько шатунов устанавливается на шатунной шейке V- образного двигателя? ____________________________________________________________________________________________________________________________________________

12. Напишите назначение и устройство коленчатого вала

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

13. Для чего к шейкам коленчатого вала прикрепляются противовесы? ____________________________________________________________________________________________________________________________________________________

14. В виде чего изготавливаются коренные и шатунные подшипники и из какого материала они изготовлены? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________



15. Вставьте пропущенные слова:

Маховик служит для равномерного вращения _______________________________

и преодоления двигателем___________________ нагрузок при трогании с места и во время работы. Маховик представляет собой ___________________________

16. Зачем на ободе маховика напрессован стальной зубчатый венец? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________



Газораспределительный механизм

1. Напишите назначение газораспределительного механизма ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Что такое фаза газораспределения? ____________________________________________________________________________________________________________________________________________________

3. Перечислите устройство ГРМ

4. Напишите передаточные детали ГРМ двигателя ЗМЗ-53 ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. Закончите предложение:

Распределительный вал предназначен для своевременного_________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Какие детали изготовлены заодно с распредвалом? ____________________________________________________________________________________________________________________________________________________

7. Где устанавливается приводная шестерня распредвала и из какого материала она изготавливается?

______________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Почему диаметр распределительной шестерни коленчатого вала меньше шестерни распредвала? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

Система охлаждения

1. Для чего служит система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Система охлаждения бывает двух видов:

1._________________________________________________________________________

2._________________________________________________________________________

3. Какая должна быть температура охлаждающей жидкости для нормальной работы двигателя?

______________________________________________________________________

4.Какие узлы и агрегаты включает в себя жидкостная система охлаждения? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. По какому кругу циркулирует жидкость на этом рисунке?

____________________________________________________________________________________________________________________________________________________

6.Какой узел системы охлаждения служит для ускорения прогрева холодного двигателя и автоматического регулирования его теплового режима в заданных пределах?

______________________________________________________________________

7. Что изображено на рисунке? Напишите назначение и устройство этого узла.

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8. Напишите назначение и устройство радиатора системы охлаждения ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9. Из какого материала изготовлены баки и сердцевина радиатора? ____________________________________________________________________________________________________________________________________________



10. Как называется этот узел системы охлаждения? Напишите его устройство и работу.

.

11. Для чего в крышке радиатора устанавливают паровоздушный клапан? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

12. Где устанавливаются датчики указателя температуры охлаждающей жидкости? ____________________________________________________________________________________________________________________________________________

13. Для чего на некоторых автомобилях устанавливают предпусковые подогреватели? ____________________________________________________________________________________________________________________________________________

14. Какие три положения имеет переключатель предпускового подогревателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

15. Опишите схему работы предпускового подогревателя

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Смазочная система

1. Для чего необходима смазочная система двигателя? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Какая система смазки будет называться «комбинированная»? ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Перечислите детали двигателя, которые будут смазываться

под давлением: ______________________________________________________________________________________________________________________________________________________________________________________________________________________________

разбрызгиванием:

____________________________________________________________________________________________________________________________________________________

4. Перечислите основные узлы системы смазки двигателя



1.___________________________________________________________________________

2.___________________________________________________________________________

3.___________________________________________________________________________

4.___________________________________________________________________________

5.___________________________________________________________________________

5.Куда удаляются картерные газы при закрытой вентиляции картера? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6.Напишите схему работы системы смазки ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

7.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

8.Какой клапан смонтирован в расточке корпуса насоса и для чего он нужен? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

9.Для чего нужен перепускной клапан в насосе и на какое давление он отрегулирован? ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

10.Как называется узел системы смазки, указанный на рисунке? Напишите его назначение и устройство.

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

11. Из каких основных частей состоит фильтр со сменным фильтрующим элементом?____________________________________________________________________________________________________________________________________________________________________________________________________________________

12.Перечислите функции моторного масла:________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________




poisk-ru.ru

принцип работы, устройство. Зачем нужна чистка системы принудительного вентилирования картерных газов и как проверить клапан PCV

Неисправность системы вентилирования картерных газов может привести к повышенному расходу масла и даже необходимости капитального ремонта двигателя. Поэтому важно не только понимать, как работает вентиляция картера, но и знать признаки поломки. Рассмотрим принцип работы, устройство клапана PCV, а также способы проверки и диагностики системы.

Предназначение системы отвода картерных газов

При сгорании топливовоздушной смеси в цилиндре создается огромное давление. Поэтому через поршневые кольца даже на исправном двигателе часть отработавших газов неминуемо прорывается в картер. Также из камеры сгорания через кольца на такте сжатия и при неполном сгорании ТПВС в поддон попадает дизельное топливо, пары бензина.

При работе смесь из паров масла, бензина, отработанных газов и водяного пара создает повышенное давление в картерном пространстве. Если не отводить это гремучую смесь, давление не только будет мешать съему масла со стенок цилиндров, но и выдавит сальники коленвала, распределительного вала.

Согласно экологическим нормам, все современные автомобили должны оборудоваться системой вентиляции картера закрытого типа. Это значит, что смесь паров и выхлопных газов подается обратно во впускной коллектор.

Устройство системы

Особенности устройства и принципа работы системы зависит от конкретной модели двигателя, но типичная конструкция предполагает наличие клапана вентиляции картера, патрубков и маслоотделителя.

Принцип работы

Выхлопные газы, смешавшиеся с парами бензина, из-за образовывающегося давления протекают к маслоотделителю. В корпусе маслоуловителя мелкодисперсные частички масла собираются на стенках фильтрующего элемента. Образовавшиеся капли под воздействием силы притяжения стекают в маслосборник, а отфильтрованные газы через клапан вентиляции картера попадают во впускной коллектор.

Устройство представленной выше системы предполагает наличие интеркулера, который служит для охлаждения воздушного потока. Необходимость в снижении температуры обусловлена не столько работой вентиляции картера, сколько особенностями системы турбонаддува, которой оборудован представленный на схеме двигатель TDI.

Масляные частицы, оседающие на стенках впускного тракта, приводят к уменьшению ресурса ДМРВ, ДАД, ДТВ, способствуют загрязнению дроссельного узла, РХХ. Для впускных коллекторов с выхревыми заслонками опасность еще и в том, что масляная пленка собирает на себе частички пыли и сажи, которые выступают абразивом для привода заслонок. Поэтому большинство современных систем вентиляции картерных газов оборудуются маслоуловителем.

Разделение потоков

Стандартная система вентиляции картера имеет два патрубка подвода газов во впускной тракт. Связанно это с разницей давления перед дросселем и в задроссельном пространстве. В режиме минимальной нагрузки, когда дроссельная заслонка едва открыта, проходное сечение минимально, поэтому наибольшее разрежение как раз в задроссельном пространстве. В режимах большой и полной нагрузки открытая дроссельная заслонка не создает значимого сопротивления протекающему потоку воздуха, поэтому разряжение во впускном тракте минимально. Разделение точек входа позволяет гибко дозировать порцию картерных газов.

Маслоуловитель

Наибольшее распространение получил циклический и лабиринтный способ фильтрации. В наиболее современных системах вентиляции картера применяются оба способа отделения масла.

Лабиринтный метод выступает в качестве стадии грубой фильтрации и служит для отделения крупных частиц масла. Принцип работы уловителя заключается в прохождении потока картерных газов через канал с маслоотражательными пластинами. Соприкасаясь с пластинами, крупные частицы оседают на стенках, после чего стекают в обратную масляную магистраль.

На стадии тонкой очистки картерные газы проходят через циклический (центробежный) маслоотделитель. Принцип работы основан на прохождении газов по окружности корпуса отделителя. Под воздействием центробежных сил капли масла, масса которых больше массы выхлопных газов, смещаются наружу и оседают на стенке. После отделения мельчайшие частички масла стекают в обратную магистраль.

Для уменьшения вредного влияния турбулентности газовых потоков на входе в воздушный тракт устройство системы такого типа предполагает наличие выходной успокоительной камеры. Благодаря ей после прохождения центробежного маслоотделителя снижается кинетическая энергия газа. Кроме того, на стенках камеры также оседают мелкодисперсные частицы моторного масла.

В некоторых системах вентиляции картера используется синтетический фильтрующий элемент. При прохождении через него картерных газов частички масла оседают на волокнах, собираются в крупные капли и стекают в магистраль обратного слива.

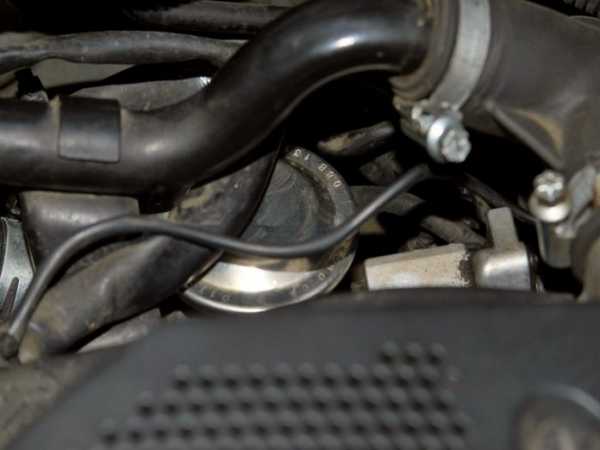

Клапан PCV

Клапан системы вентиляции картерных газов необходим для ограничения разряжения. Высокое разряжение, как и избыточное давление, может привести к повреждению сальников. Поэтому клапан PCV открывает доступ картерным газам по мере падения разрежения во впускном коллекторе.

В нормальном состоянии клапан возвратной пружиной удерживается в открытом положении. При работе двигателя на холостых оборотах разряжение преодолевает усилие пружины и перекрывает канал, соединяющий картер двигателя и впускной коллектор. Соответственно, по мере открытия дроссельной заслонки и снижения разряжения возвратная пружина приоткрывает канал для доступа газов.

На многих автомобилях VAG с двухступенчатой системой фильтрации работа клапана PCV заключается в прерывании потока от ступени грубой очистки к ступени тонкой очистки.

Симптомы неисправности

Признаки неправильной работы вентиляции картера:

  • повышенный расход масла;

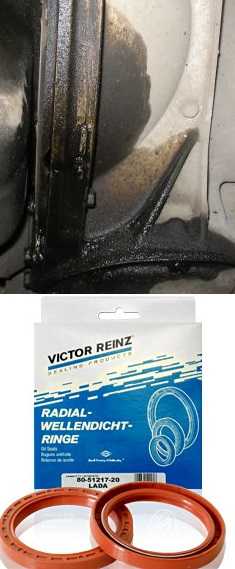

  • обильные запотевания в местах установки сальников, прокладки ГБЦ, БЦ, поддона. По мере износа цилиндропоршневой группы двигателя количество прорывающихся в картер газов увеличивается, поэтому нагрузка на систему возрастает. Но симптомы повышенного давления в картере могут проявить себя и на исправном автомобиле. В морозное время года в патрубках системы скапливается конденсат, который при замерзании полностью блокирует вентиляцию картера. От повреждения сальников часто в таком случае спасает щуп, который выдавливает из посадочного места;
  • двигатель троит, плавают обороты. Причина – негерметичность клапана либо магистрали от клапана к впускному коллектору, из-за которой происходит подсос неучтенного воздуха;
  • моторное масло в воздушном фильтре, патрубке впускного тракта. Причина в забитом фильтрующем элементе;
  • при стоянке и движении на небольшой скорости система кондиционирования засасывает в салон выхлопные газы. На автомобиле негерметичны патрубки от картера до клапана PCV, из-за чего подкапотное пространство насыщается выхлопными газами.

autolirika.ru

Вентиляция картера двигателя автомобиля: как правильно организовать

Известно, что в процессе своей работы, двигатель перерабатывает топливную смесь, излишки которой, смешиваясь с воздухом должны выходить в виде отработанных газов наружу. С помощью выхлопной трубы, так все и происходит, но что бы хоть как-то минимизировать вред для окружающей среды, применяют различные фильтры. Есть свои специфические фильтры и непосредственно в двигателе, применяющиеся в системе вентиляции картера.

Картер — главная корпусная деталь двигателя, имеющая самую большую полость, в которой находится коленчатый вал, а ее верхняя часть вмещает в себя блок цилиндров. Картер также можно назвать отдельной деталью (если речь идет об небольших двигателях), такой себе коробкой, объединивший в себе все детали мотора.

При работе двигателя, часть отработанных газов из камер сгорания могут просачиваться в картер и без того уже содержащий пары топлива, масла и воды. В итоге, слившись воедино, эта смесь носит название картерных газов, сильное скопление которых значительно понижает состав и положительные свойства моторного масла, разрушая при этом металлические части двигателя.

Кроме того, эти вредные вещества попадают в атмосферу, тем самым сильно загрязняя ее. Что бы этого не случилось, существует вентиляция картера. Об конструкции и особенностях этой системы, мы расскажем в этой статье.

Особенности системы вентиляции картера ДВС

Как уже говорилось, любой современный двигатель оборудуется специальными фильтрами (можно и так назвать систему вентиляции), которые предотвращают выход из него горючих и токсичных картерных газов, путем их утилизации. Система вентиляции картера, или как ее еще называют «Система отсоса картерных газов» включает в себя большую и малую ветвь. Первая представленная в виде трубы с пламягасителем и маслоотделителем внутри (детальнее о них чуть позже), а вторая являет собой трубку, с помощью которой большая ветвь соединяется с задроссельным пространством.

В прилагающейся к автомобилю технической документации, касающееся его ремонта и обслуживания, не смотря на видимую существенную роль данной системы, ей уделяется мало внимания. А зря, ведь на современных двигателях выход из строя вентиляции картера грозит ему значительным понижением работоспособности.

Что бы система вентиляции исправно работала, необходимо учитывать такие важные моменты как наличие свежего воздуха и забор вредных газов. За способом подвода воздуха все картерные вентиляционные системы можно разделить на открытые и закрытые. Первый вариант базируется на заборе воздушных потоков непосредственно с внешней среды, а второй — использует части системы питания, такие как, например впускной такт.

Открытая вентиляционная система не работает при малых оборотах двигателя и на холостом ходу. Также, она не выполняет свое назначение на больших оборотах, а еще из-за нее возможно засасывание нефильтрированного атмосферного воздуха. Иногда, использование такой системы служит одной из причин слишком большого расхода масла и, соответственно, замасливания мотора.

Закрытая вентиляционная система картера используется в случае необходимости уменьшения степени загрязнения окружающей среды. С этой целью устанавливается специальный клапан, который выводит попавшие от принудительной вентиляции газы, во впускной коллектор мотора. Такая система имеет как плюсы, так и минусы. К первой группе следует отнести сравнительно меньший расход масла, стабильную работу двигателя зимой (входной воздух обогревается картерными газами), стойкость двигателя к детонации, так как топливно-воздушная консистенция разбавляется. Ко второй группе, включающей минусы использования относят: сильное загрязнение входных воздуховодов и карбюратора и возможность влияния на окисление масла.

Существует также классификация подобных систем в зависимости от способа отвода картерных газов. С этой точки зрения выделяют системы принудительного (подводят газы к впускному коллектору) и эжекционного (отводят газы в окружающую среду) действия.

До 1961 года все автомобилестроение применяло в выпускаемых транспортных средствах открытую систему с эжекционным принципом действия, в которых для вывода из картера газов использовали эжекционную трубку, проходящую вдоль всего двигателя к нижнему поддону картера. Когда машина двигалась, возле края трубки образовывалось незначительное разрежение, хорошо влияющее на вентиляцию картера.

Чуть позже результаты, проведенных компанией GENERAL MOTORS исследований доказали, что основное количество вредных веществ, образующиеся в следствии неполного сгорания углеводорода, выбрасывается в атмосферу именно через эжекционную трубку системы вентиляции. В следствии этого открытия, начиная с 1961 года, все автомобили, поступающие в продажу в штат Калифорния (Америка), были обязаны оборудоваться системой вентиляции принудительного действия, а с 1962 года, это требование начало действовать на всей территории США. С тех пор прошло не одно десятилетие, но двигатели именно с этой системой продолжают выпускаться и в наше время.

Конструкция вентиляционной системы картера

И так, мы уже выяснили, что в двигателях современных автомобилей применяется картерная система вентиляции принудительного действия, но разные производители, по разному подходят к вопросу ее конструкции. Наиболее сложной (но самой эффективной) является система в которой, воздух попадает в картер через отдельный воздушный фильтр.

В бензиновых двигателях, при условии, что нагрузки небольшие, одна часть разбавленных воздухом газов, попадает в воздушный фильтр, находящийся за фильтрующим эллементом, а вторая часть, через регулирующий жиклер поступает в задроссельное пространство.

Детально разбирать каждый вид вентиляционной системы картера, для отдельно взятых двигателей (бензиновых, дизельных, газовых и т.д.) очень долго, да и сейчас совершенно неуместно, поэтому сосредоточим свое внимание на основных, общих для всех компонентах: маслоотделителе, воздушных патрубках (для циркуляции газов) и вентиляционных клапанах.

Маслоотделитель создан для препятствования попаданию паров масла в полость камеры сгорания. Благодаря ему уменьшается количество образования сажи. Выделяют три способа разделения масла и газа: циклический, лабиринтный и комбинированный, который в настоящее время наиболее часто применяется. Лабиринтный маслоотделитель (успокоитель) нацелен на замедление движения картерных газов. В следствии этого, большие масляные капли стекая по стенкам попадают в картер двигателя.

Дальнейшее очищение масла от картерных газов выполняет центробежный маслоотделитель, проходя через который они начинают вращаться. В итоге, под воздействием центробежной силы, частички масла оседают на стенках, а затем также стекают в картер. Что бы предотвратить турбулентность газов, после прохождения ими центробежного маслоотделителя в ход пускают выходной лабиринтный успокоитель. Именно тут проходит окончательное разделение масла и газа.

Вентиляционный клапан картера нужен для регулировки давления картерных газов, попадающих в колектор. Если разряжение во впускном канале не очень существенное - клапан открыт, но если оно довольно ощутимое, то клапан самостоятельно закрывается.

Вся система вентиляционной работы картера базируется на разряжении, возникающем во впускном коллекторе двигателя. С помощью этого процесса переработанные газы выводятся из картера в маслоотделитель, где очищаются от масла и по специальным патрубкам переходят во впускной колектор. Там, смешавшись с воздухом, они ликвидируются в камерах сгорания. Если двигатель оснащен турбонадувом, то регуляция вентиляции картера может осуществляться с помощью дроссельной заслонки.

Штуцер вентиляции картера

Названием «Штуцер» обозначают патрубки с резьбовым соединением, помогающие объеденить части трубопровода, или соединить вентили, емкости и прочие детали жидкостных и газовых преобразующих систем. Что касается системы вентиляции картера, то тут штуцер просто незаменим, а система вентиляции карбюраторных двигателей «Солекс» без него вообще работать не будет.

Такая его незаменимость объясняется достаточно просто. Бывает, что в процессе качественного удаления газов возникают проблемы. Чаще всего, причина этого кроется в недостаточном разряжении картерных газов, находящихся в воздушном фильтре.

Для того, чтоб увеличить работоспособность системы вентиляции в нее внедряют еще одну, дополнительную ветвь (малая ветвь). Она имеет вид трубки, с помощью которой задроссельная зона соединяется со штуцером, отвечающий за отвод картерных газов от двигателя внутреннего сгорания. Диаметр этой ветви совсем маленький и составляет не больше пары миллиметров. Также, штуцер может помочь в диагностике некоторых причин сбоя в вентиляции картера. Для этого на него надевают трубку, а затем дуют в нее, если воздух не проходит — значит надо прочистить каналы системы, так как они, скорее всего, засорены.

Штуцер располагается в нижней части карбюратора, рядом с дроссельной заслонкой первичной камеры, под насосом ускорения. В случае необходимости, на эту деталь натягивают шланг, выполняющий вытяжную функцию.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Системы смазки и вентиляции картера – Основные средства

А. Дмитриевский, канд. техн. наук

Старая истина, гласящая «не подмажешь – не поедешь», в полной мере распространяется и на дизеля. От состояния систем смазки и вентиляции картера, а также правильного выбора моторного масла зависят не только надежность и долговечность двигателя, но и пусковые качества, его топливная экономичность, а также токсичность выхлопа.

Система смазки

Главная задача системы смазки – создать для уменьшения износа и облегчения движения между трущимися поверхностями масляный слой. Образующее его масло кроме своей главной задачи удаляет из трущейся пары посторонние частицы и продукты износа, предотвращает коррозию деталей, охлаждает трущиеся поверхности, а в некоторых двигателях используется в качестве теплоносителя и охлаждает днище поршня.

В большинстве двигателей грузовых автомобилей масло в основные узлы кривошипно-шатунного и газораспределительного механизмов подается под давлением. Часть поверхностей трения смазывается разбрызгиванием. Основная часть масла проходит через подшипники коленчатого вала (до 80% в новых двигателях и до 96% – в изношенных). Чаще всего используется параллельный подвод масла к подшипникам коленчатого вала.

Схемы масляных насосов:

а – с внешним эвольвентным зацеплением; б – с внутренним эпициклоидальным зацеплением; в – с внутренним эвольвентным зацеплением

Как правило, двигатели грузовых автомобилей имеют двухсекционные шестеренные масляные насосы. Основная секция подает масло к подшипникам, а дополнительная – используется для прокачки масла через теплообменник, центрифугу и для охлаждения поршней. Шестерни насосов могут иметь как внешнее, так и внутреннее – эпициклоидальное или эвольвентное – зацепление. Насосы с внутренним зацеплением более сложны в производстве, их привод требует повышенных затрат мощности, однако имеют меньшие габариты и более низкий уровень шума, а износ их шестерен меньше сказывается на производительности.

Производительность насоса выбирается из условия обеспечения заданного давления в системе смазки даже при перегреве, а также получения необходимого теплоотвода. У новых двигателей масляный насос должен иметь двух- или даже трехкратный запас по производительности, чтобы обеспечить надежную работу системы смазки при износе деталей насоса, вкладышей коренных и шатунных подшипников, а также шеек коленчатого и распределительного валов.

Охлаждение поршней особенно важно в двигателях с высокой степенью наддува и при расположении камеры сгорания в днище поршня. Реализуется оно чаще всего с помощью нескольких типовых схем. Наиболее простая, но зато и наименее эффективная – подача масла из неподвижных распылителей, установленных в нижней части цилиндра. Другой способ – подача масла по сверлению в шатуне в его верхнюю головку и через установленный в ней распылитель – на днище поршня. Но наиболее эффективна подача масла через отверстие в шатуне и поршневой палец в полость охлаждения, выполненную в днище поршня. Для ее получения днище делают съемным, или же заливают в него трубку или специальную вставку. Такое охлаждение поршня требует и более интенсивного охлаждения масла.

Основная неисправность системы смазки – снижение давления. Оно может возникнуть из-за износа подшипников – чаще всего коренных на коленчатом валу, залегания клапанов системы в открытом состоянии, износа шестерен насоса. Каждая из перечисленных причин предполагает серьезный ремонт, но зачастую дело обходится и без него.

Причиной уменьшения давления в системе смазки может быть снижение вязкости масла из-за перегрева или попадания конденсата топлива. Эта опасность увеличивается при коротких поездках зимой на не полностью прогретом двигателе. Так, при специальных испытаниях на коррозионный износ, проводившихся на автомобиле с бензиновым двигателем, за одну неделю уровень масла в картере двигателя увеличивался на 1...1,5 литра. Чтобы «выпарить» бензин и восстановить исходную вязкость масла, приходилось проезжать несколько сот километров с максимальными скоростями. Для дизелей подобная опасность намного меньше, зато и «выпарить» дизельное топливо из масла практически невозможно.

Уход за системой смазки предельно прост: достаточно своевременно менять масло и фильтры, а также регулярно промывать двигатель. И единственная сложность состоит в периодичности смены масла. А она определяется не только особенностями двигателя, но и маркой используемого масла. Их в последние годы появилось очень много – отечественных и импортных. Вместе с ними возникла масса вопросов о возможности и целесообразности их применения в наших условиях.

Моторные масла

Качество масла, а следовательно, и его стоимость, определяются количеством присадок, его основой, степенью очистки. Наибольшее распространение сегодня имеют минеральные масла, основу которых составляет продукт прямой перегонки нефти. Для получения нужных свойств в основу вводится комплекс присадок. Он тщательно выверяется и балансируется изготовителями масел, а потому к различным присадкам и добавкам, кои следует лить в двигатель самому потребителю, надлежит относиться весьма осторожно.

Особое место среди присадок занимают металлоплакирующие (МП). В результате трения возникает разность потенциалов и ионы способствуют наращиванию слоя присадки на изношенных поверхностях, уменьшая зазор между трущимися парами. Это увеличивает ресурс двигателя, снижает угар масла, улучшает его экономические, мощностные и экологические показатели. Необходимо иметь в виду, что заметный эффект от добавки МП начинает проявляться лишь через десятки тысяч километров. Учитывая это, применение такого рода присадок для двигателей с повышенным расходом масла нецелесообразно, так как они выносятся из двигателя вместе с маслом, не успевая создать защитный слой.

Поршни дизелей с охлаждением днища маслом:

а – со съемным днищем; б – с трубкой, заливаемой в днище; в – со вставкой, заливаемой в поршень

Последнее время все большее распространение получают синтетические масла, основа которых создана искусственно. Они обладают хорошими вязкостными характеристиками, снижают износ двигателя, способны долго работать без смены. Однако высокая стоимость этих масел ограничивает их применение.

Целесообразность использования определяется в каждом конкретном случае в зависимости от степени износа двигателя и соответственно угара масла, а также установленной периодичности технического обслуживания. При повышенном расходе масла приходится постоянно доливать его, поэтому применение более дорогого масла приведет к неоправданным затратам. Использование масел, обеспечивающих увеличенный пробег до его смены, также не всегда целесообразно. Периодичность замены масла согласована с периодичностью обслуживания автомобиля в целом. Поэтому менять масло нужно либо во время очередного ТО, либо проводить дополнительное обслуживание, что для большинства фирм неприемлемо.

Свойства отечественных моторных масел характеризуются прежде всего величиной вязкости при 100°С и 0°С (для некоторых масел – при минус 18°С) и индексом вязкости – интенсивностью изменения вязкости при изменении температуры.

По эксплуатационным свойствам отечественные (согласно действующему стандарту) масла делятся на несколько групп: В1 – среднефорсированные бензиновые двигатели, В2 – среднефорсированные дизели, В – универсальное масло для среднефорсированных двигателей, Г1 – высокофорсированные бензиновые двигатели, Г2 – высокофорсированные дизели без наддува, Г – универсальное масло высокофорсированных двигателей, Д – высокофорсированные дизели с наддувом.

Масла зарубежного производства и некоторые новейшие отечественные классифицируются по системам SAE J-300 и АСЕА (Ассоциация европейских производителей автомобилей). У летних масел SAE 20, 30, 40, 50, 60 кинематическая вязкость при 1000С изменяется соответственно от 5,6 до 21,9 м2/с. В обозначении зимних масел добавляется буква W: SAE 0W, 5W, 10W, 15W, 20W, 25W. Их кинематическая вязкость при 100°С находится соответственно в пределах от 3,8 до 9,3 мм2/с.

Температурная зона применяемости каждой из этих марок определяется минимальной температурой проворачиваемости двигателя стартером ( от –30°С для 0W до –5°С для 25W).

Широкое распространение получили всесезонные масла, имеющие более пологую вязкостную характеристику в зависимости от температуры масла. Низкая вязкость при отрицательной температуре обеспечивает зимний пуск двигателя. При высокой температуре необходимая вязкость поддерживается загущающими присадками. Для этих масел к обозначениям аналогичным для зимних масел добавляются цифры справа (от 20 до 50), характеризующие «горячую вязкость».

Применимость импортных масел для тех или иных двигателей обозначается по классификации API (Американский институт нефти) или АСЕА, а зачастую и по обеим. По API для дизельных двигателей применяют масла категории С, для бензиновых -– категории S. Вторая буква характеризует уровень эксплуатационных свойств и их назначение: Е – дизели грузовых автомобилей с невысокой литровой мощностью, F – дизели легковых автомобилей и грузовых автомобилей выпуска до 1994 года и бензиновые двигатели, G – современные дизели с высокой литровой мощностью и бензиновые двигатели выпуска до 1993 года, Н – бензиновые двигатели выпуска до 1996 года и J – современные бензиновые двигатели. Масла с цифрой 2 предназначены для двухтактных двигателей. Универсальные масла (для дизелей и бензиновых двигателей) имеют двойное обозначение (например, API SG/CD).

При классификации по АСЕА первая буква обозначает тип двигателя: А – бензиновые, В – дизели легковых автомобилей и Е – дизели грузовиков. Следующая далее цифра характеризует моющие, противозадирные способности и вязкостные свойства. Наиболее высокие качества имеют масла категории 3. Например, категория Е3-96, кроме противоизносных свойств и предотвращения образования нагара на поршне обеспечивает сохранение вязкостных характеристик при высокой температуре и способность диспергировать сажу.
Этими основными сведениями о маслах мы и ограничимся, поскольку при существующем обилии марок выбор масла – скорее искусство, чем наука. И единственный бесспорный совет – опирайтесь на здравый смысл.

Вентиляция картера

По существующим требованиям к токсичности современные двигатели оборудуют системой принудительной вентиляции картера, направляющей картерные газы во впускную систему. Наиболее эффективной, но более сложной является схема, при которой воздух в картер проходит через отдельный воздушный фильтр. На бензиновых двигателях при малых нагрузках часть картерных газов, разбавленных воздухом, поступает в воздушный фильтр за фильтрующим элементом, а другая часть через регулирующий золотник или жиклер подается в задроссельное пространство.

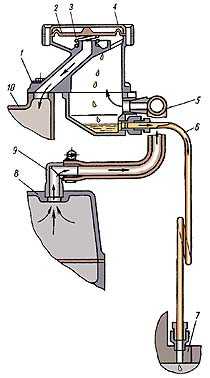

Схема вентиляции картера дизеля:

1 – крышка фильтра системы вентиляции картера; 2 – мембрана; 3 – пружина; 4 – крышка клапана; 5 – шланг отвода картерных газов; 6 – трубка слива масла; 7 – блок-картер; 8 – крышка головки цилиндров; 9 – штуцер; 10 – впускной трубопровод

Большинство современных дизелей выпускается фактически только с системой всасывания картерных газов во впускной трубопровод. Количество картерных газов, поступающих в камеру сгорания, зависит главным образом от состояния цилиндропоршневой группы. Однако при увеличении сопротивления воздушного фильтра выше нормы и при износе сальников добавляется воздух с пылью, поступающий через них в картер. Это приводит к увеличению абразивного износа. Поэтому особенно важно следить за показаниями индикатора засоренности воздушного фильтра, которым, как правило, оборудуются двигатели большого литража, и своевременно заменять воздушный фильтр. Кроме того, необходимо систематически проводить обслуживание системы вентиляции картера (промывку каналов, дозирующих элементов, клапана).

Необходимо иметь в виду, что при износе цилиндропоршневой группы и уплотнений стеблей впускных клапанов увеличивается попадание паров масла в камеру сгорания. Это существенно повышает выброс канцерогенных веществ с отработавшими газами. Поэтому двигатели, оборудованные системой принудительной вентиляции картера, при повышенном угаре масла необходимо своевременно отправлять в ремонт.

os1.ru
