«британский» характер – Основные средства
Тест-оператор В. Горюнов, текст А. Виноградов, фото авторов
В автомобильной прессе уже давно прижились «тесты». Журналисты испытывают практически все легковые машины, традиционно катаются и на грузовиках, а почему бы не опробовать строительную машину? Задавшись таким вопросом, мы позвонили в компанию ЛонМАДИ и получили для редакционных испытаний экскаватор-погрузчик JCB 3CX Super.
В отличие от угрюмых, серых советских тракторов, с которыми приходилось иметь дело прежде, полноприводная полноуправляемая английская машина напоминает большую жизнерадостную игрушку из Детского мира. Желтенькая такая, блестящая, c атермальными стеклами кабины, доходящими до самого пола, так что за ними видны педали. Дальнейший осмотр заставил отметить несколько интересных вещей. К примеру, крылья: они почти не пачкаются, что подтвердило первое же опробование машины в транспортном режиме.
Это заслуга не столько их элегантной формы, сколько материала – специального пластика. Но больше всего обращала на себя внимание стройная выхлопная труба из нержавеющей стали. В ясную погоду она ничуть не мешает обзору из кабины и не отвлекает на погрузочных операциях, в противовес солидному «огурцу» глушителя, торчащему из-под капотов тракторов «Беларус» и ЮМЗ, традиционных для России носителей подобного рабочего оборудования. На «Супере» свою лепту в хорошую обзорность вносит и покатый капот, под которым скрыт 96-сильный дизель Perkins.
КАБИНА
Кабина смотрится солидно, стильно и просто. Атермальное остекление «от потолка до пола» позволяет контролировать не только все операции, но и габариты машины. Изготовленная из мягкого пластика обивка кабины и панели приборов по качеству не уступит салону отечественного легкового автомобиля. Вообще, про легковой автомобиль приходится вспоминать довольно часто.
Кабина: простор и комфорт |
В частности, 3CX Super может потягаться с «Жигулями» по числу регулировок сиденья и останется победителем, поскольку нижняя часть спинки у этих машин имеет собственные настройки, начиная с 1995 г. Да и «баранка» на ощупь напоминает «восьмерочную», только стоит она почему-то в тракторном положении, которое можно изменить по высоте и наклону. Изготовлено рулевое колесо из пластика, исключающего скольжение рук, и снабжено рукояткой для быстрого вращения.
Главные приборы расположены на консоли справа и хорошо читаются, туда же вынесены лампы контроля систем машины. Управление освещением и стеклоочистителем возложено на подрулевой переключатель, по мнению изготовителя – «мотоциклетного типа», но в действительности более характерный для легковых автомобилей класса «люкс». На рулевой колонке располагается и рычаг реверса. Справа и слева от кресла «живет» по джойстику для управления погрузочным оборудованием, а за спиной имеется еще одна пара похожих многофункциональных рычагов для работы экскаватором.
Управление ходом |
ПОЕХАЛИ!
Лезть в кабину высоко не надо. Два шага, нырок без традиционного для тракторов МТЗ полупоклона в салон, и сиденье принимает в свои объятия. Отрегулировав его по фигуре, чувствуешь себя важным человеком – главным начальником трактора. И это ощущение усиливается, когда дверь кабины закрывается: мирские суета и гомон остаются снаружи.
Для включения электрооборудования и запуска двигателя служит ключ – полное подобие автомобильного ключа зажигания. При первом его повороте в положение «пуск» не происходит ничего: включена передача и сработала блокировка. Вторую попытку выполняем строго по инструкции, и турбодизель начинает работать буквально с пол-оборота.
«Оживший» JCB 3CX Super уже меньше напоминал большую игрушку на полке детского магазина. Тихий рокот дизеля, отсутствие вибрации и плевков дыма из выхлопной трубы – все это может только порадовать. В кабине работающей машины не шумно, во всяком случае, звук двигателя не мешает обсуждению достоинств и недостатков машины членами испытательной бригады.
Кресло: регулировок больше, чем в «Жигулях» |
Предоставленный нам погрузчик имеет механическую четырехступенчатую коробку, на рычаге управления которой красуется кнопка выключения сцепления. Ход рычага переключения передач показался несколько длинноватым, но в остальном работать им приятно: перемещение мягкое, с четким и плавным нарастанием усилия при срабатывании синхронизаторов, имеющихся на всех передачах. Включаешь рычаг реверса, отпускаешь тормоза и… раздается звуковой сигнал, а на передней панели ему вторит красная лампа. Это не поломка – машину забыли снять с ручного тормоза.
После пяти минут эксплуатации начинаешь чувствовать габариты машины. Зеркала заднего вида выше всяких похвал и позволяют уверенно двигаться задним ходом, ориентируясь только с их помощью. Невыносные телескопические аутригеры не торчат в разные стороны и практически не выступают за габарит машины, что добавляет уверенности при транспортных операциях.
Экскаваторное оборудование смещено до предела влево, но можно и переставить… |
Одинаковый размер передних и задних колес придает машине более пропорционально сложенный вид. Маневрирование погрузчика реализуется двумя способами: «автомобильным» – колесами передней оси, или «колея в колею», когда колеса разных осей повернуты под равными углами, но в противоположные стороны. Для переключения режимов служит рычажок на передней панели. Руль очень легкий, с исчезающе малой реакцией. Усилие его поворота настолько незначительно, что ручка для кругового вращения скорее мешает, чем помогает управлению. Впрочем, это дело привычки. Для автомобиля такой характер руля считался бы серьезным недостатком, но для бесконечного маневрирования в ограниченном пространстве – это большое достоинство.
В «автомобильном» режиме управления машина очень мало чувствительна к действиям рулем; передаточное отношение рулевого управления велико, что позволяет точнее выдерживать нужную траекторию. Щелчок переключателя разительно меняет характер погрузчика. В режиме управления «колея в колею» он становится изумительно вертким и требует известной осторожности в действиях «газом» и рулем, особенно на высших передачах.
Двигатель Perkins |
Тормоза превосходны. Они здесь дисковые, маслопогруженные, размещены в ступицах колес и управляются двумя педалями, каждая из которых для своего борта. При транспортных операциях они фиксируются относительно друг друга специальным приспособлением, и нажать можно только обе сразу. Педали имеют достаточный ход, превосходную, практически пропорциональную реакцию, а тормоза обеспечивают столь же пропорциональное увеличение замедления. Но пользоваться педалями нужно осторожно: блокировка колес наступает при сравнительно небольшом усилии даже на спаренные педали.
ГРУЗИМ И КОПАЕМ
В качестве фронтального погрузочного оборудования на машине установлен шестиоперационный двухчелюстной ковш вместимостью 1,0 м3. Им удобно работать не только с сыпучими грузами, но и с грунтами 1 – 3 категорий на планировке местности. Переключение клавиши позволяет выбрать один из двух силовых режимов: «стандартный» или «повышенной мощности». Погрузчик оснащен управляемой из кабины автоматической системой ориентировки груза в пространстве, которая сама возвращает ковш после выгрузки в исходное положение без вмешательства оператора.
Задний мост |
Гидравлика действует безукоризненно – мягко и четко, а ощущения на джойстиках вполне компьютерные. На более дорогих версиях машины, оснащенных регулируемыми аксиально-поршневыми насосами, возможна большая плавность рабочих операций за счет «пропорционального управления». Наш «Супер» снабжен нерегулируемым шестеренным насосом, подобным тому, что ставится на «Беларус». Это имеет свои достоинства: гидросистема работает не так плавно, однако менее подвержена случающимся в эксплуатации напастям, и в условиях России более надежна. Замеры показали, что в таком исполнении время подъема пустого ковша на максимальную высоту 2,64 м (по нижней кромке зубьев) составляет 3,8 секунды.
При переходе к работе экскаватором оператора ожидает приятный сюрприз: большое внутреннее пространство кабины позволяет легко и непринужденно развернуться прямо в кресле, не поджимая и не задирая ног. После этого опускаешь двумя рычажками аутригеры и… просто копаешь. Хочешь – вниз, хочешь вбок… Операторов, привыкших к дерганию многочисленных рычагов, очень порадуют джойстики, позволяющие одновременно выполнять четыре операции. Машина послушно, четко и мягко выполняет все команды. По ходу дела открывается еще один маленький, но очень приятный сюрприз: телескопическая рукоять позволяет копать в 1,5 раза дальше и значительно глубже.
Заднее стекло поднято |
Изобретателем экскаватора-погрузчика является англичанин J.C. Bamford, который в 1953 г. собрал новую машину на базе обычного фермерского трактора. Это изобретение открыло путь к созданию самого популярного типа многофункциональных машин, выполняющих множество различных операций на строительной площадке, а сам изобретатель вошел в историю также и как основатель фирмы JCB.
Порадовала обзорность. Ей немало способствует заднее стекло, которое поднимается вверх с поворотом и убирается внутрь кабины по своеобразной траектории. В поднятом положении оно располагается под потолком, не стесняя оператора и не мешая работе навесного оборудования, но при этом в его проем можно высунуться и выяснить, как идет ковш на предельной глубине копания.
Экскаваторное оборудование на JCB 3CX Super крепится четырьмя внушительными гайками к поперечным направляющим. На этой машине оно имело максимальное смещение влево, но при большой нужде его можно с помощью гаечного ключа установить с любым смещением вправо или влево, или без него. Правда, опробовать этот постулат на практике мы не рискнули.
Магистраль гидропривода активных рабочих органов |
В качестве заключительного штриха оператор-демонстратор ЛонМАДИ устроил для нас маленькое представление – то ли экскаваторный балет, то ли выступление на соревнованиях по художественной гимнастике. Его «па» и упражнения вы найдете на фотографиях.
ПОСЛЕ РАБОТЫ
Как водится, после смены надо провести заключительную часть ежедневного обслуживания. По инструкции она сводится к еще одному внешнему осмотру. Однако на практике нередко дополняется такими операциями, как снятие аккумулятора и сокрытие его в бытовку под замок. Здесь этого не требуется, поскольку аккумуляторный ящик представляет собой натуральный сейф, сваренный из толстого стального листа и снабженный английским (как и все остальное на этой машине) замком. С одной стороны – здорово, с другой – не очень: увесистая крышка лишена фиксатора, и при попытке снять батарею в одиночку недолго и без рук остаться.
… балет! |
Вообще по части удобства обслуживания машина порадовала. Все найденные нами точки смазки имели стандартные масленки и были легкодоступны во всех отношениях. Вспомнилось, что благодаря фирменным фильтрам JCB межсервисные интервалы у машин этой марки удвоены. Поинтересовались мы и размером инструмента, необходимого для ремонта и обслуживания. Как выяснилось, для всего крепежа, за исключением мест, не подлежащих вскрытию потребителем, используются размеры, соответствующие европейским стандартам.
ИТОГИ
Машина понравилась. И не какими-то техническими особенностями – не так уж сильно она отличается от того же ЮМЗ: колеса одного диаметра, да еще задние могут управляться… Но вот то, КАК это все работает – поражает. И тут просто нет слов, потому что на JCB 3CX Super… просто работаешь. И возвращаясь к заголовку статьи дадим определение характеру машины. Дружелюбный. Покладистый. Работящий. Такой вот «британский» характер.
os1.ru
Не теряя популярности. Обзор экскаваторов-погрузчиков JCB 3CX
олее чем за 70 лет существования компанией JCB было выпущено свыше 400 тыс. экскаваторов-погрузчиков. Модель 3СХ, или как ее еще называют в простонародье – “тройка”, – это один из лидеров мировых продаж
Существует несколько модификаций экскаватора-погрузчика 3CX. Отличаются они между собой конфигурацией и возможностью установки того или иного навесного оборудования. Самая популярная – это 3CX Super, о ней и о базовой версии пойдет речь в этом материале.
3CX и 3CX Super – найди 10 отличий
Главное, что отличает модель Super от стандартной “тройки”, – модифицированное шасси и одинаковые по размеру колеса. Они обеспечивают большую проходимость и грузоподъемность, однако такие дополнительные преимущества понадобятся лишь в том случае, если спецмашина в основном будет служить в качестве погрузчика. При этом базовый экскаватор обладает лучшей маневренностью за счет маленьких передних колес. Диаметр поворота по краю ковша без торможения у 3CX составляет 10,4 м, у 3CX Super почти на метр больше – 11,15 м. По внешним колесам диаметр поворота с торможением достигает 6,9 и 8 метров соответственно.
Источник фото: skl.ruКонструкция экскаваторов, все узлы и агрегаты – собственная разработка JCB
Техника серии 3CX, которая предназначена для российского рынка, оснащается 4-цилиндровыми силовыми агрегатами JCB Dieselmax объемом 4,4 л (Tier II или Tier III). Двигатель с турбонаддувом, который устанавливается на экскаватор 3CX Super, мощнее (92 против 85 л.с. на базовой модели 3CX), и крутящий момент у него больше (400 против 320 Нм). В зависимости от режима работы расход топлива на 3CX варьируется от 6 до 10 л, на Super – от 9 до 15 литров в час. Такая экономичность достигается благодаря повышенному крутящему моменту в нижнем диапазоне оборотов.
Технические характеристики JCB 3CX и 3CX Super
JCB 3CX | JCB 3CX Super | |
Эксплуатационная масса с челюстным ковшом “6 в 1” | 8 070 кг | 8 425 кг |
Мощность двигателя | 85 л.с. | 92 л.с. |
Максимальный крутящий момент (при 1200 об/мин) | 320 Нм | 400 Нм |
Максимальная скорость движения на 4-ой передаче | 40 км/ч | 37 км/ч |
Максимальная грузоподъемность | 2 882 кг | 4 638 кг |
Динамическая нагрузка на передний мост | 8 300 кг | 12 500 кг |
Динамическая нагрузка на задний мост | 12 500 кг | 12 500 кг |
Габаритная длина | 5,62 м | 5,91 м |
Габаритная ширина по раме опор | 2,35 м | 2,24 м |
Дорожный просвет от опор | 0,37 м | 0,33 м |
Угол въезда | 66° | 74° |
Угол съезда | 20° | 19° |
Есть различия и в проходимости рассматриваемой техники. Угол въезда “классического британца” 3CX составляет 66°, тогда как у его модификации Super – 74°. Углы съезда и при вершине препятствия между колесами разнятся не настолько существенно: 20° против 19° и 120° против 118°.
Источник фото: skl.ruJCB 3CX Super – это первый экскаватор-погрузчик с гладким цельным капотом
В остальном экскаватор-погрузчик 3CX ничем существенно не отличается от модели Super. Обе спецмашины могут оснащаться либо синхронизированной 4-ступенчатой КПП JCB Syncroshuttle, которая позволяет в движении без рывков переключать скорости, либо КП JCB Powershift с одним рычагом переключения передач и реверса на рулевой колонке.

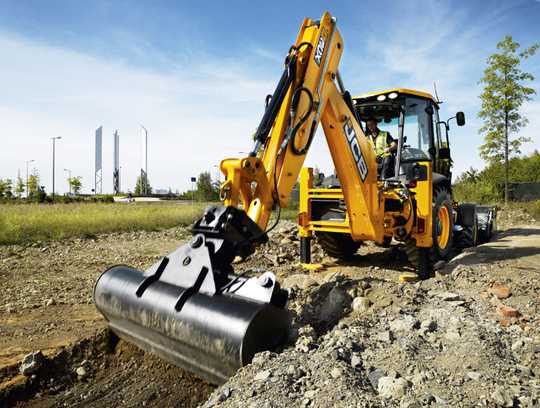

Источник фото: skl.ruТак выглядит модель JCB 3CX Super
На базовую модель и ее модификацию можно устанавливать различное навесное оборудование. Это и ковши (стандартный, челюстной, конический, глубокий, для рытья канав), и вилы. Отдельного внимания заслуживает универсальный челюстной ковш “6 в 1”, он копает, сдвигает, грузит, захватывает, выравнивает грунт и засыпает канавы. Максимальная глубина копания экскаватора JCB 3СХ согласно SAE (расстояние от поверхности грунта до нижней стенки ковша) со стандартной рукоятью – 4,24 м. У модели 3CX Super этот показатель равен 4,37 м. Если машину дополнительно оснастить телескопической рукоятью, глубина копания увеличится до 5,46 и 5,5 м соответственно. Дорожный просвет (0,37 и 0,33 м) позволяет спецтехнике работать на неровных поверхностях.
Источник фото: skl.ruJCB 3CX с двухчелюстным ковшом производится с 1980 года
В качестве опции на экскаваторы-погрузчики JCB 3СХ можно установить систему компенсации SRS (смягчает и поглощает удары), систему фиксации крутящего момента Torque Lock (сокращает расход топлива на 25%, увеличивает скорость движения в гору на 10% и на столько же вылет стрелы) и функцию смещения каретки POWERSLIDE. Последняя позволяет передвигать в поперечном направлении по задней раме опор каретку с оборудованием.
Параметры навесного оборудования
Параметры погрузочного оборудования (ковш челюстной “6 в 1”) | JCB 3CX | JCB 3CX Super |
Максимальная емкость | 1,0 м3 | 1,0 м3 |
Высота выгрузки | 2,72 м | 2,64 м |
Глубина копания (толщина срезаемого слоя) | 0,10 м | 0,23 м |
Угол выгрузки | 43° | 44° |
Параметры экскаваторного оборудования | ||
Максимальная глубина копания | 4,24/5,46 м | 4,37/5,58 м |
Максимальная высота разгрузки | 3,33/4,22 м | 3,4/4,22 м |
Угол поворота ковша | 201° | 201° |
Стоит пару слов сказать и о кабине популярного “англичанина”. Площадь остекления составляет 6,4 м. Задние и боковые окна открываются полностью или частично. Уровень шума в кабине самый низкий среди одноклассников – 73 дБ. Регулируемое кресло с механической подвеской, удобное расположение рычагов управления, наличие радиосистемы и магнитолы с двумя акустическими колонками, обогреватель и обдув стекол с тремя скоростями, очистители и омыватели переднего и заднего стекол, большие зеркала заднего вида – все это создает комфортные условия для работы оператора.
xn--e1agmibdibq8a.xn--p1ai
Высота загрузки в сложенном состоянии | 3780 мм |
Высота загрузки в разложенном состоянии | 4670 мм |
Вылет при высотной загрузке в сложенном состоянии | 2820 мм |
Вылет при высотной загрузке в разложенном состоянии | 3750 мм |
Глубина копания в сложенном состоянии | 4370 мм |
Глубина копания в разложенном состоянии | 5580 мм |
Вылет от шарнирного соединения в сложенном состоянии | 5400 мм |
Вылет от шарнирного соединения в разложенном состоянии | 6540 мм |
Сила копания ковша в сложенном состоянии | 5373.7 кг |
Сила копания ковша в разложенном состоянии | 5373.7 кг |
Нагрузка при максимальном подъеме в сложенном состоянии | 1451 кг |
Нагрузка при максимальном подъеме в разложенном состоянии | 719 кг |
speceps.ru
технические характеристики, руководство по эксплуатации
Британская компания JCB известна на весь мир благодаря своей гусеничной и колесной строительной технике высокого качества. Особое место в ассортименте фирмы занимают экскаваторы-погрузчики. Одной из наиболее известных моделей такой техники является JCB 3CX Super. Транспорт оснащенный фирменным дизельным мотором.
В отличие от большинства производителей строительной техники, компания JCB много внимания уделяет дизайну и эргономике своей продукции. В этой статье мы познакомимся с экскаватором-погрузчиком JCB 3CX Super более детально. Помогут нам в это руководство по эксплуатации и отзывы реальных операторов.
Немного истории
Фирма JCB была одним из первых производителей экскаваторов-погрузчиков. «Первенца» компании, выпущенного еще в 1954 году, назвали Major Loadall MK. Он представлял собой обычный трактор с мотором Fordson, тросовым погрузчиком и навесным экскаваторным оборудованием. С конвейера тогда сошло 550 единиц.
С 1956 года был налажен выпуск новой модели, которую назвали Hydra-Digger. Она отличалась более длинным экскаваторным оборудованием. До 1960 года таких моделей было выпущено порядка 1800. В те же времена начались разработки собственного шасси, что привели к созданию модели JCB4. Это был первый экскаватор-погрузчик, который окрашивался в фирменный желтый цвет и имел сидение, вращающееся на 180 градусов. За три года производства было продано полторы тысячи экземпляров.
За период с 1961 по 1967 год с конвейера сошло порядка 7000 моделей JCB 3, которые отличались подвижной кареткой, опорами и новым экскаваторным оборудованием. В 1963-м в модель были внесены кое-какие изменения. В частности, была установлена распашная боковая дверь, удлиненная рукоять, а также новый мотор (Fordson или BLMC). А к названию прибавился индекс «С».
Новое поколение, выпущенное в 1967 году под названием JCB 3C II, стало настоящим долгожителем. Оно производилось до 1980-го. За тринадцать лет было продано около 40 000 экземпляров. Отличалась эта версия изогнутой стрелой и раздвижной дверью. Более поздние модификации получили полуавтоматическую трансмиссию и пневматическую стрелу.
Следующий долгожитель был поставлен на производство в 1980 году. Звали его JCB 3CX. Применение двухчелюстного ковша позволило этой версии копать ямы глубиной до 5,53 метра. Прошлые модификации ограничивались четырьмя метрами. Модель 3CX производилась 11 лет и разошлась по всему ми
