Грохот гис – Купить Грохот ГИС-52 — быстрая сортировка материалов по фракциям

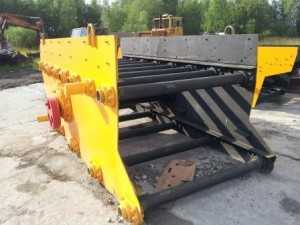

Грохоты ГИС инерционные

НАЗНАЧЕНИЕ:

Предназначены для классификации сыпучих зернистых материалов с насыпной плотностью до 1,8 т/м3 и твердой фазы пульпы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

– переработка различных рудных и строительных материалов;

– переработка природного и техногенного сырья;

– переработка продуктов горно-химической промышленности.

Грохоты ГИС 52 нашли  широкое  применение на  ПК «Гранит-Кузнечное» (ЛСР «Базовые материалы») и Каменногорском комбинате нерудных материалов  («Ленстройкомплектация»)  (более 30 грохотов)  взамен грохотов СМД 121А. Грохоты обеспечивают получение кондиционных товарных фракций  щебня  5-20мм с эффективностью грохочения не менее 85% и  производительностью 120 т/ч.


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКАГИС 21
ГИС 22ГИС 31ГИС 32ГИС 33 ГИС 41ГИС 42ГИС 43

Производительность (в завис. от крупности разделения), т/ч

0,1-250,1-25  30-70 30-70 30-7015-20015-200 15-200
Крупность разделения, мм     0,1-300,1-30 1-401-401-401-40  1-40  1-40
Размеры просеивающей поверхности, мм
     Длина 2000 2000 270027002700370037003700
     Ширина 10001000124012401240150015001500
Количество сит, шт.12 123123
Угол наклона, град. 10-2510-2510-2510-25 10-2515-3015-2015-25
Амплитуда колебаний, мм3…53…53…53…53…4,53…4,53…4,5

 3-4

Частота колебаний, Гц161616 16 16 16 16
 16
Мощность привода, кВт 335,55,5 5,5  11 11 11
Габаритные размеры (при угле 200), мм
длина229622003010 3100315038904070 4070
ширина1810180622052207220728951914 2825
высота160516602070233524601975 2755 3250
Масса, кг 795900147918702090
2410		2625 3239



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

ГИС 51

ГИС 52

ГИС 53

ГИС 54

Производительность по питанию

(в зависимости от крупности разделения), т/ч

20-22020-250 30-300 750
Крупность разделения, мм     2…60 5-702…60 5-100
Размеры просеивающей поверхности, мм
     Длина4150 4650…48004750 6000
     Ширина1750 1750 1750 1830
Количество сит, шт.1234
Угол наклона, град. 15-2515-2510; 15-2520
Амплитуда колебаний, мм 3-4,53-4,5; 1-23-4,53-5
Частота колебаний, Гц1616;241612,5
Мощность привода, кВт 15 1518,5 30
Габаритные размеры (при угле 200), мм
длина 4525÷42854570÷4830 4494÷4762 5960
ширина3118 3155 3168 3680
высота 1750-2250 2520÷3240 2905÷3675 5080
Масса, кг2380 3400÷3600 4420 8870


КОМПЛЕКТ ПОСТАВКИ: Грохот, ЗИП, руководство по эксплуатации, паспорт.

ТРЕБОВАНИЯ К ФУНДАМЕНТУ: Особых требований к фундаменту не предъявляется.

Грохоты соответствуют ТУ 3132-010-11114244-2006 «Грохоты инерционные».

СКЛАДСКОЙ ЗАПАС: срок изготовления под заказ – 3 месяца.

Если Вам необходима помощь в подборе оборудования, свяжитесь со специалистами по телефону:
(812) 331-02-42

mtspb.com

Грохоты ГИС — ООО Стройлит

Инерционный грохот ГИС-31 относится к среднему типу устройств, которые рассчитаны на максимальный вес объемно-насыпной массы до 1,8 тонны на куб. м. Масса данной модели грохота (без привода) составляет 2,3 тонны, мощность двигателя 11 кВт, производительность – 70 куб. м /час.

Размер просеивающей поверхности, мм, ширина, длина1250х3000
Площадь просеивающей поверхности, м23,75
Число ярусов1
Наибольший размер куска исходного материала, мм200
Вес максимальный объемно-насыпной массы просеивающего материала, т/м31,8
Производительность, м3/ч80
Угол наклона просеивающей поверхности, град.10-25
Мощность электродвигателя, кВт11
Габаритные размеры колеблющейся части грохота, мм3680 х 1930 х 1230
Масса грохота (без привода), кг2300
Амплитуда (полуразмах) колебаний короба, мм3 – 3,5
Число оборотов, об/мин (Частота колебаний, с-1)16,2
Габаритные размеры грохота с учетом привода длина, ширина, высота, мм3680 х 2630 х 1230

Примечание:

* Ориентировочная производительность грохотов при сухой сортировке гравия с влажностью 3 – 4%. Содержание фракций нижнего класса в исходном материале – 60%., содержание в нижнем классе зерен меньше половины размера отверстий – 50%:

– по граничной крупности 40 мм на нижней просеивающей поверхности, при угле наклона 15 градусов;
– по граничной крупности 70 мм на верхней просеивающей поверхности, при угле наклона 15 градусов.

Для других условий грохочения ориентировочная производительность определяется по методике приведенной в пункте 1.1.3 данного руководства по эксплуатации.

stroylit.com

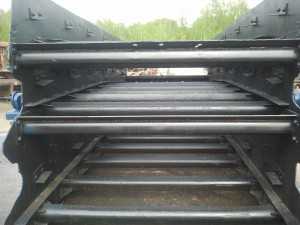

Грохот ГИС 32 для сортировки сыпучих материалов

Инерционный грохот является устройством специального назначения, которое применяется для сортировки и очистки горных пород и полезных ископаемых. С помощью данных машин происходит разделение различных сыпучих материалов на определенные фракции: крупную, среднюю и соответственно мелкую. Используются грохоты на песчаных и горнопромышленных карьерах, где разрабатываются рудные ископаемые. Инерционный грохот транспортируется с помощью автомобильной техники и устанавливается неподалеку с местом промышленного производства.

Инерционный грохот в промышленности

Большинство типов грохотов, в том числе и грохот ГИС-32, монтируются в самом карьере, где происходит разработка полезных ископаемых. Данное расположение техники позволяет сократить транспортные расходы, так как горные породы сортируются уже на месте выработки и вывозятся грузовым транспортом на пункты дальнейшей переработки. Грохот работает благодаря движению вала эксцентрикового типа, который приводиться в движение через муфту от электромотора. Муфта устанавливается таким образом, чтобы в агрегате всегда поддерживалось инерционное вращение. Само устройство имеет большой вес, и набрав определенное количество оборотов, способно поддерживать некоторую частоту вращений.

В промышленности, при эксплуатации инерционных грохотов тщательно следят за перегрузками агрегата, так как большие перегрузки способны навредить основным узлам.

Загрузка материала может быть осуществлена с помощью экскаватора Hyundai R220LC-9S. При малейших признаках запредельной работы, начинает увеличиваться амплитуда вибраций на корпус, вследствие чего, благодаря эксцентриковому валу, нагрузка на подшипниках автоматически подавляется. Благодаря мощному электромотору, установка способна сохранять вращение, даже при попадании крупногабаритных кусков материала.

Отличия среднего грохота ГИС-32

Отечественный промышленный грохот инерционный среднего типа ГИС-32 предназначен для работы с крупными (около 200 мм) сыпучими материалами, всех типов.

Общий вес насыпных масс, которые требуется переработать, не должен превышать 1800 кг/куб. м. Производительность установки – порядка 120-ти кубических метров в час, при этом машина способна распределять породу на 3 фракции одновременно, что значительно ускоряет темп работы. В отличии от предыдущих версий и модификаций, ГИС-32 имеет 2 сортировочных яруса, с помощью которых удалось существенно повысить качество распределения материалов. В нижней части конструкции устанавливаются жесткие пружины для максимального гашения вибрации в землю. Всего на грохоте установлено 8 основных пружин. Так же особенность конструкции в том, что на ГИС-32 уже имеются высокие боковые борта, не позволяющие во время сортировки высыпаться материалам за пределы установки. Подача и загрузка готовых материалов в самосвал осуществляется через специальные конвейеры, которые присоединяются к установке грохоту.

Характеристика оборудования

Установка ГИС-32 характеристики, которой позволяют использовать ее на многих типах карьеров, оснащается мощным, 11-кВт электрическим мотором, который вращает эксцентриковый вал и собственно осуществляет правильное распределение фракций. Угол наклона поверхности, сквозь которую и происходит просеивание, может изменяться от 10 до 25 градусов.

Технические характеристики:

  1. силовой агрегат – электродвигатель мощностью 11 кВт;
  2. размеры поверхности для просеивания – 1250 х 3000 мм;
  3. общая площадь просеивания – 3,75 м2;
  4. число рабочих ярусов – 2 шт.;
  5. максимально допустимый размер материалов – до 200 мм;
  6. максимально возможная нагрузка за раз – 1,8 т/м3;
  7. производительность – 120 куб. м/час;
  8. амплитуда колебаний – 3 – 3,5 мм, с частотой 16,2 Гц;
  9. вес установки – 2,5 т;
  10. размеры – 3900 мм х 2650 мм х 1300 мм;

Колеблющаяся часть имеет размеры 3900 мм х 1950 мм х 1300 мм, при этом толщина самого листа для просеивания варьируется от 2 до 5 мм. В конечном результате, после просеивания машина выдает фракции от 1 до 40 мм.

Отзывы о грохоте ГИС-32

Отечественную установку для просеивания ГИС-32 купить можно у официального производителя или на вторичном рынке, где собственно и реализуется большинство видов продукции. Среди множества отзывов крупных строительных и промышленных компаний, множество описывают данную машину как надежную, неприхотливую и удобную в использовании. На данный момент во владении частных компаний находиться около 100 000 тысяч экземпляров ГИС-32 в разных модификациях. В плане ремонта техника также довольно проста, все запасные части можно найти под заказ, в специализированных магазинах или подобрать с другой установки.

kowsh.ru

Грохот ГИС-41 – КРИТ

  • Грохоты

    • Назначение

      Инерционные грохоты среднего типа ГИС-41 применяются в процессе переработки строительных, рудных материалов, техногенного, природного сырья, а также продуктов пищевой, фармацевтической и химической областей промышленности для разделения указанных материалов на фракции в соответствии с размерами его отдельных кусков/частиц. Производительность модели ГИС-41 достигает 125-ти куб. м/час.

    Конструкция

      Устройство грохота представлено на рис.1. Грохот (рис. 1) является грохотом инерционного типа с дебалансным вибровозбудителем, создающим круговые колебания рабочего органа (сита). Грохот состоит из подвижного короба 1, несущего сито, и установленного на упругих элементах (пружинах 4). Пружины 4 установлены на опорах 2, закрепленных на раме 6 болтами. На раме 6 установлен двигатель 8, который через лепестковую муфту 7 соединен с валом вибратора.

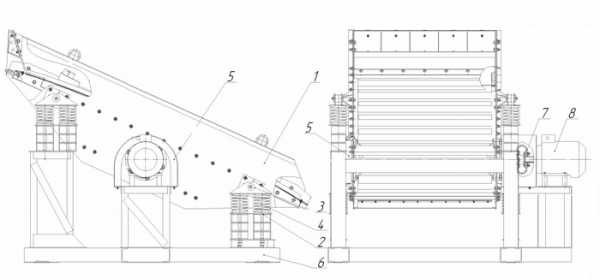

    Рис.1 Грохот инерционный ГИС 41
    1 – короб; 2 – опора; 3 – опора; 4 – пружина; 5 – кожух; 6 – рама;
    7 – муфта лепестковая; 8 – электродвигатель.

      Принцип работы грохота заключается в том, что под действием вращающихся неуравновешенных масс короб грохота совершает круговые колебания с заданной частотой и амплитудой. Материал под действием вибрации равномерно распределяется по поверхности сита и далее транспортируется вдоль короба, разделяясь на подрешетный и надрешетный продукты.

    * В конструкцию грохота могут быть внесены незначительные изменения, не влияющие на технологические показатели и работоспособность дробилки и не отраженные в настоящей инструкции. Сведения об этих изменениях представляются заказчику в ответе на запрос содержащий заполненный опросный лист.

    Характеристики Габариты
    Размер просеивающей поверхности, мм, ширина, длина 1500х4250
    Площадь просеивающей поверхности, м2 6,375
    Число ярусов 1
    Наибольший размер куска исходного материала, мм 200
    Вес максимальный объемно-насыпной массы просеивающего материала, т/м3 1,8
    Производительность, м3/ч 135
    Угол наклона просеивающей поверхности, град. 10-25
    Мощность электродвигателя, кВт 11
    Габаритные размеры колеблющейся части грохота, мм 4930 х 2180 х 1205
    Масса грохота (без привода), кг 2650
    Амплитуда (полуразмах) колебаний короба, мм 3 – 3,5
    Число оборотов, об/мин (Частота колебаний, с-1) 16,2
    Габаритные размеры грохота с учетом привода длина, ширина, высота, мм 4930 х 2880 х 1205

    www.krit-24.ru

    Грохот ГИС-42 – КРИТ

  • Грохоты

    • Назначение

    Инерционный грохот ГИС 42 производит механическую сортировку сыпучих материалов в соответствии с крупностью их частиц. Эта функция необходима при переработке щебня, угля, различных руд и т. д. Конструкция модели грохота ГИС-42 представлена двумя ярусами (площадь просеивающей поверхности – 6,375 кв. м), габаритные размеры данной модели с учетом привода составляют 5,175 x 2,2 x 1,33 м., а ее часовая производительность – 310 куб. м материала.

    Конструкция

    Устройство грохота представлено на рис.1. Грохот (рис. 1) является грохотом инерционного типа с дебалансным вибровозбудителем, создающим круговые колебания рабочего органа (сита). Грохот состоит из подвижного короба 1, несущего сито, и установленного на упругих элементах (пружинах 4). Пружины 4 установлены на опорах 2, закрепленных на раме 6 болтами. На раме 6 установлен двигатель 8, который через лепестковую муфту 7 соединен с валом вибратора.

    Рис.1 Грохот инерционный ГИС 42
    1 – короб; 2 – опора; 3 – опора; 4 – пружина; 5 – кожух; 6 – рама;
    7 – муфта лепестковая; 8 – электродвигатель.

    Принцип работы грохота заключается в том, что под действием вращающихся неуравновешенных масс короб грохота совершает круговые колебания с заданной частотой и амплитудой. Материал под действием вибрации равномерно распределяется по поверхности сита и далее транспортируется вдоль короба, разделяясь на подрешетный и надрешетный продукты.

    * В конструкцию грохота могут быть внесены незначительные изменения, не влияющие на технологические показатели и работоспособность дробилки и не отраженные в настоящей инструкции. Сведения об этих изменениях представляются заказчику в ответе на запрос содержащий заполненный опросный лист.

    Характеристики Габариты
    Размер просеивающей поверхности, мм, ширина, длина 1500х4250
    Площадь просеивающей поверхности, м2 6,375
    Число ярусов 2
    Наибольший размер куска исходного материала, мм 200
    Вес максимальный объемно-насыпной массы просеивающего материала, т/м3 1,8
    Производительность, м3/ч 85-135
    Угол наклона просеивающей поверхности, град. 10-25
    Мощность электродвигателя, кВт 11
    Габаритные размеры колеблющейся части грохота, мм 5175 х 2200 х 1330
    Масса грохота (без привода), кг 3500
    Амплитуда (полуразмах) колебаний короба, мм 3 – 3,5
    Число оборотов, об/мин (Частота колебаний, с-1) 16,2
    Габаритные размеры грохота с учетом привода длина, ширина, высота, мм 5175 х 2900 х 1330

    www.krit-24.ru
