это что такое? Описание, назначение

Для работы с навалочными грузами и материалами используется особая разновидность погрузчика – грейфер. Данная техника задействуется в случаях, когда нет возможности расширить границы узкой рабочей области. Преимущественно это работы «на глубину», связанные с бурением скважин и разработкой колодцев. Строго говоря, грейферы – это навесное захватывающее оборудование, которое можно устанавливать на универсальные погрузчики. Существуют разные виды таких агрегатов, но для начала стоит разобраться с их типовым устройством и принципами функционирования.

Устройство грейфера

Агрегат представляет собой захватывающее приспособление в виде массивного металлического ковша, который крепится к обслуживающей технике. Конструкция может иметь разные формы. Как правило, это металлический черпак, образованный несколькими сегментами или челюстями. В действие механизм захвата приводится также разными способами, среди которых электромеханический, гидравлический, а иногда и ручной. Основной эксплуатационной характеристикой грейфера является подъемный потенциал, выражаемый плотностью перерабатываемого груза (в среднем 3 т/м3). При этом объем стандартного ковша составляет 1-2 м3.

Принцип работы агрегата

Каждый функциональный орган соединен с траверсами, канатами или другими приводными механизмами. Через эти узлы оператор техники передает команды по захвату. Полный рабочий цикл можно представить следующими операциями:

• Подъемный механизм дает команду на спуск ковша. По мере опускания происходит раскрытие челюстей. Некоторые системы допускают возможность «бросания» грейфера. Это позволяет с большим давлением внедрять функциональные сегменты в плотный грунт.
• После того как черпак погрузился в рабочую область, производится защелкивание. Челюсти смыкаются, а траверсы начинают сматывание на подъем.
• Грейфер отрывается от поверхности и уже в полностью закрытом состоянии поднимается на нужную высоту.
• Раскрытие ковша может происходить в подвешенном состоянии над целевой зоной высыпки или в опущенном положении на земле.

Классификация по количеству канатов

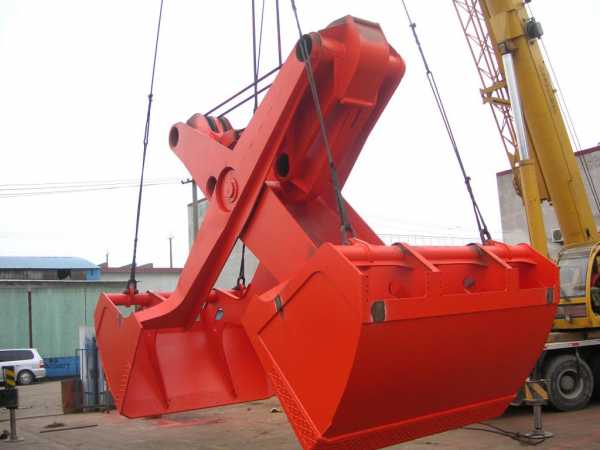

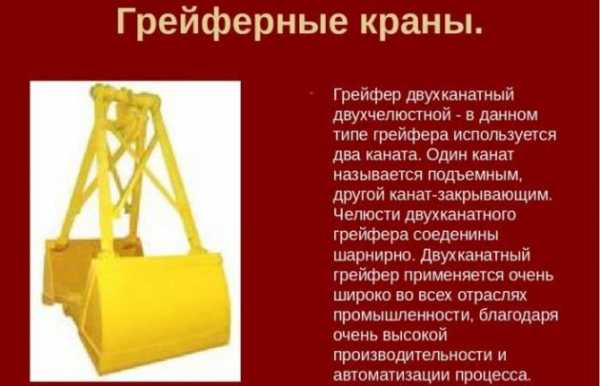

Для начала следует разделить тяговые системы на механические и электроприводные. В первой группе самые распространенные грейферы – это канатные ковши, которые управляются лебедками и траверсами. В одноканатной конфигурации задействуется подвесной крюк и скоба, на которой осуществляется сцепка каната. Функциональный узел выполняет функции подъема и захвата. В двухканатных механизмах также задействуется блок и два барабанных привода. Первый обеспечивает передвижение черпака, а второй отвечает за смыкание челюстей. В отличие от одноканатных устройств, такие приспособления имеют более высокий срок службы, но требуют дополнительных усилий при организации рабочего процесса.

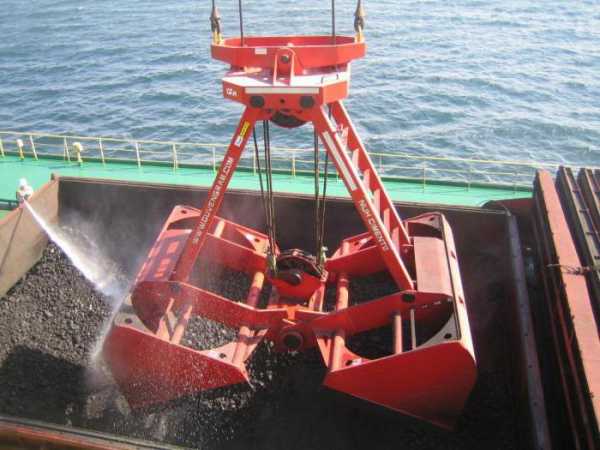

Менее популярны трех- и четырехканатные ковши. Принципиально по схеме функционирования они не отличаются, но дополнительные тросы повышают мощность захватов и грузоподъемность. Что еще важно: четырехканатный грейфер, фото которого представлено ниже, кроме повышения скорости рабочих операций, также механически страхуется на случай обрыва удерживающих тросов.

Особенности приводных грейферов

Исполнительные механизмы в данном случае работают за счет тяги от электрического или дизельного двигателя. То есть это моторные агрегаты, которые соединяются с несущей их транспортной техникой. В случае с подъемно-погрузочным оборудованием к черпаку также подводятся шланги с кабелями. Наиболее распространены модели с электромеханическим приводом, в которых исполнительный механизм представляет собой винтовую, ременную или редукторную передачу.

Особенно популярен в этом семействе грейфер-экскаватор с так называемым успокоителем. Это оттяжной механизм, манипуляция которым дает возможность безопасно выполнять операции захвата и подъема без риска перегрузки. Для компенсирующей нагрузки на стреле подвода ковша используется группа огибающих блоков. Реже непосредственно в конструкции грейфера применяют фрикционные регулирующие системы, которые отвечают за открывание его лопастей.

Сферы применения и задачи оборудования

Несмотря на относительно простой принцип действия, разнообразие конструкций агрегата определило и широкий спектр направлений эксплуатации. Это и строительная сфера, и производства, и транспортные предприятия. Условия применения могут также отличаться, что заставляет разработчиков в целях оптимизации рабочих мероприятий оснащать конструкции дополнительными приспособлениями. Например, грейфер для чистки колодца может выполнять копку, захват грунта с песком и перевозку. Многочелюстные версии предназначены для работ со строительным мусором и металлоломом. Также пользуются спросом грейферы специального назначения, которые задействуются в раскопках траншей и горнодобывающих мероприятиях.

Заключение

Технологическое развитие подъемно-грузового оборудования сегодня ориентируется на системы эргономичного управления. Поэтому на центральное место выводятся средства не только с автоматизированным управлением, но и манипуляциями ковшом. Современный грейфер – это не просто механизированный черпак, а многофункциональный агрегат, способный трансформироваться и подстраиваться под узкоспециализированные задачи. Конечно, такая техника является передовой и в основном находит место в технических базах крупных компаний.

В бытовой сфере тоже задействуются грейферы, пусть и в упрощенных вариациях. Это те же модификации, которыми разрабатывают колодцы, траншеи и котлованы. Проблемой для рядового частника может стать только подключение совместимого погрузчика или автокрана для физического управления устройством. Ручные, пневматические и гидравлические модели позволяют обходиться без сложной спецтехники, но и для них требуется достаточное тяговое усилие. Поэтому важно продумывать не только эксплуатационные характеристики грейферов, но и средства для их технического обслуживания.

www.nastroy.net

Устройство и принцип работы грейферов

Семён Жадов из транспортного колледжа спрашивает:

Можно ли считать, что грейфер дублирует работу экскаватора, или у грейфера принцип работы другой?

Ответ эксперта:

Грейфер относится к универсальным грузозахватным механизмам. Принцип работы грейфера, основанный на простоте устройства, неприхотливости в использовании, долговечности и относительной дешевизне, дал толчок распространению канатных грузоподъёмных навесных механизмов. Далее список расширился.

Канатные грейферы

Канаты и барабанные лебёдки позволяют производить механическое усилие без жёсткой кинематической связи между элементами захвата при смыкании и размыкании челюстей. Управление одноканатным грейфером доступно крановщику из кабины. Оборудование пригодно к перегрузке сыпучих материалов и штучных грузов. Смена грузозахватной навески проводится без потери времени снятием скобы с крюка стационарных и мобильных кранов. Монтируется на экскаватор, погрузчик.

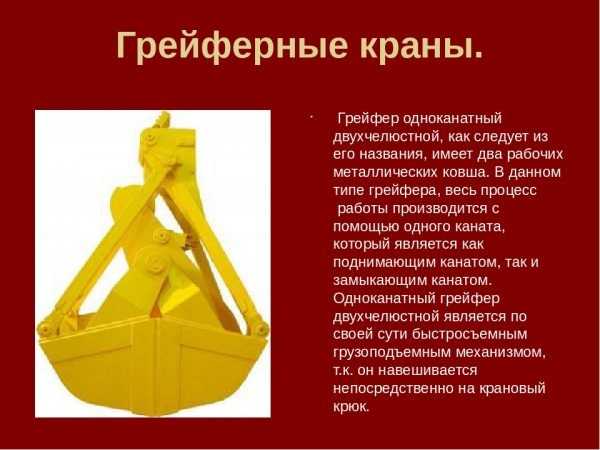

Принцип работы грейфера одноканатного:

• Опускается с раскрытым зевом, внедряется в груз.
• Груз захватывается, челюсти смыкаются.
• Подъём, перемещение до точки разгрузки.
• Открытие челюстей происходит при контакте с поверхностью – ослабление натяжения каната открывает замыкающую защёлку.
• При подъёме следует опорожнение ковша, готовность к следующему циклу.

Существуют ускоренные варианты разгрузки:

• Саморазгрузка — на заданной высоте подвесной колокол автоматически открывает замок-защёлку лопастей ковша.
• Выгрузка на произвольной высоте – управление стопором ведётся с земли или из кабины (отключающим блокировку тросовым устройством натяжного действия).

Многоканатные грузозахваты

эффективнее в использовании за счёт оперативности управления. С интеграцией полиспаста улучшаются силовые характеристики при подгребании, заглублении челюстей при копке рыхлых грунтов.

Видовые различия грейферов

Управление челюстями и передача усилия на исполнительный элемент осуществляется приводным двигателем, базирующимся на грузозахвате или вне его пределов. Передаточные механизмы координируют работу шарнирных захватов.

Разновидности по типу привода:

• Гидравлический.
• Электромеханический.
• Пневматический.
• Электромагнитный.

Оснащение приводами расширяет сферу деятельности. Независимое смыкание захватов устраняет проблему препятствий плотному охвату груза. Противодействие одной лапе компенсируется независимым движением других. Гидравлика позволяет врезаться в неподатливые породы в добывающей промышленности.

По типу челюстей

Количество захватывающих элементов грейфера доходит до восьми. Вид груза диктует степень открытости ковша: открытый, полуоткрытый, закрытый. Форма определяет область применения:

• Ковшеобразные – черпание, заглубление.
• Клещеобразные – операции с трубами, лесом.
• Вильчатые – волокнистые материалы россыпью, рулонами.
• Лапчатые – металлообработка.

Характеристики основных параметров:

• Грузоподъёмность.
• Собственная масса.
• Тип груза.
• Тип привода.
• Количество челюстей.

Выходит, что сфера использования грейферов много шире, чем экскаваторов. В отдельных случаях для ускорения и удешевления ведения работ ковш меняют на грейфер.

Видео: Одноканатный грейфер с автоматической защелкой принцып работы

specnavigator.ru

это что такое? Описание, назначение :: SYL.ru

Для работы с навалочными грузами и материалами используется особая разновидность погрузчика – грейфер. Данная техника задействуется в случаях, когда нет возможности расширить границы узкой рабочей области. Преимущественно это работы «на глубину», связанные с бурением скважин и разработкой колодцев. Строго говоря, грейферы – это навесное захватывающее оборудование, которое можно устанавливать на универсальные погрузчики. Существуют разные виды таких агрегатов, но для начала стоит разобраться с их типовым устройством и принципами функционирования.

Устройство грейфера

Агрегат представляет собой захватывающее приспособление в виде массивного металлического ковша, который крепится к обслуживающей технике. Конструкция может иметь разные формы. Как правило, это металлический черпак, образованный несколькими сегментами или челюстями. В действие механизм захвата приводится также разными способами, среди которых электромеханический, гидравлический, а иногда и ручной. Основной эксплуатационной характеристикой грейфера является подъемный потенциал, выражаемый плотностью перерабатываемого груза (в среднем 3 т/м

3). При этом объем стандартного ковша составляет 1-2 м³.

Принцип работы агрегата

Каждый функциональный орган соединен с траверсами, канатами или другими приводными механизмами. Через эти узлы оператор техники передает команды по захвату. Полный рабочий цикл можно представить следующими операциями:

• Подъемный механизм дает команду на спуск ковша. По мере опускания происходит раскрытие челюстей. Некоторые системы допускают возможность «бросания» грейфера. Это позволяет с большим давлением внедрять функциональные сегменты в плотный грунт.
• После того как черпак погрузился в рабочую область, производится защелкивание. Челюсти смыкаются, а траверсы начинают сматывание на подъем.
• Грейфер отрывается от поверхности и уже в полностью закрытом состоянии поднимается на нужную высоту.
• Раскрытие ковша может происходить в подвешенном состоянии над целевой зоной высыпки или в опущенном положении на земле.

Классификация по количеству канатов

Для начала следует разделить тяговые системы на механические и электроприводные. В первой группе самые распространенные грейферы – это канатные ковши, которые управляются лебедками и траверсами. В одноканатной конфигурации задействуется подвесной крюк и скоба, на которой осуществляется сцепка каната. Функциональный узел выполняет функции подъема и захвата. В двухканатных механизмах также задействуется блок и два барабанных привода. Первый обеспечивает передвижение черпака, а второй отвечает за смыкание челюстей. В отличие от одноканатных устройств, такие приспособления имеют более высокий срок службы, но требуют дополнительных усилий при организации рабочего процесса.

Менее популярны трех- и четырехканатные ковши. Принципиально по схеме функционирования они не отличаются, но дополнительные тросы повышают мощность захватов и грузоподъемность. Что еще важно: четырехканатный грейфер, фото которого представлено ниже, кроме повышения скорости рабочих операций, также механически страхуется на случай обрыва удерживающих тросов.

Особенности приводных грейферов

Исполнительные механизмы в данном случае работают за счет тяги от электрического или дизельного двигателя. То есть это моторные агрегаты, которые соединяются с несущей их транспортной техникой. В случае с подъемно-погрузочным оборудованием к черпаку также подводятся шланги с кабелями. Наиболее распространены модели с электромеханическим приводом, в которых исполнительный механизм представляет собой винтовую, ременную или редукторную передачу.

Особенно популярен в этом семействе грейфер-экскаватор с так называемым успокоителем. Это оттяжной механизм, манипуляция которым дает возможность безопасно выполнять операции захвата и подъема без риска перегрузки. Для компенсирующей нагрузки на стреле подвода ковша используется группа огибающих блоков. Реже непосредственно в конструкции грейфера применяют фрикционные регулирующие системы, которые отвечают за открывание его лопастей.

Сферы применения и задачи оборудования

Несмотря на относительно простой принцип действия, разнообразие конструкций агрегата определило и широкий спектр направлений эксплуатации. Это и строительная сфера, и производства, и транспортные предприятия. Условия применения могут также отличаться, что заставляет разработчиков в целях оптимизации рабочих мероприятий оснащать конструкции дополнительными приспособлениями. Например, грейфер для чистки колодца может выполнять копку, захват грунта с песком и перевозку. Многочелюстные версии предназначены для работ со строительным мусором и металлоломом. Также пользуются спросом грейферы специального назначения, которые задействуются в раскопках траншей и горнодобывающих мероприятиях.

Заключение

Технологическое развитие подъемно-грузового оборудования сегодня ориентируется на системы эргономичного управления. Поэтому на центральное место выводятся средства не только с автоматизированным управлением, но и манипуляциями ковшом. Современный грейфер – это не просто механизированный черпак, а многофункциональный агрегат, способный трансформироваться и подстраиваться под узкоспециализированные задачи. Конечно, такая техника является передовой и в основном находит место в технических базах крупных компаний.

В бытовой сфере тоже задействуются грейферы, пусть и в упрощенных вариациях. Это те же модификации, которыми разрабатывают колодцы, траншеи и котлованы. Проблемой для рядового частника может стать только подключение совместимого погрузчика или автокрана для физического управления устройством. Ручные, пневматические и гидравлические модели позволяют обходиться без сложной спецтехники, но и для них требуется достаточное тяговое усилие. Поэтому важно продумывать не только эксплуатационные характеристики грейферов, но и средства для их технического обслуживания.

www.syl.ru

устройство, принцип работы, виды, технические характеристики

Новые технологии постоянно внедряются в современное машиностроение. Таким образом, всё большей популярностью пользуются гидравлические грейферы, которые имеют широкий модельный ряд, а также более лучшие эксплуатационные характеристики, нежели канатные грейферы.

Грейфер гидравлический

Гидравлическая система – это лишь способ управления грейфером и обеспечение его необходимой мощностью. Сами по себе гидравлические грейферы могут иметь разнообразную конструкцию, что и определяет их назначение. Приведем основные виды:

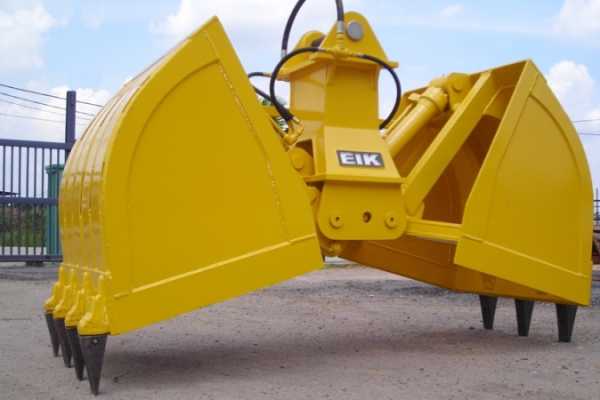

• Гидравлический грейфер с двумя прямоугольными либо круглыми ковшами предназначен для проведения землеройных работ. Конечно, можно обойтись и более дешевым, и классическим канатным вариантом, однако именно гидравлика поможет работать с грунтами повышенной плотности.

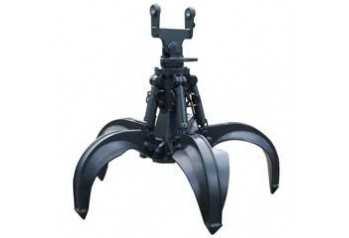

• Многочелюстные грейферы могут иметь разную конструкцию и количество челюстей, однако все они предназначены для работы с ломом, строительным и бытовым мусором.
• Грейферы с решетчатыми ковшами используют для погрузки и разгрузки свеклы, картошки и другой сельскохозяйственной продукции.
• Грейферы для леса предназначены для поднятия бревен, а в отдельных случаях могут использоваться и для работы с различными трубами.

В гидравлических грейферах для работы используются гидравлические цилиндры, которые, в свою очередь, питаются от гидронасоса. В зависимости от вида может использоваться гидронасос экскаватора либо он может быть встроен в корпус самого грейфера.

Устройство

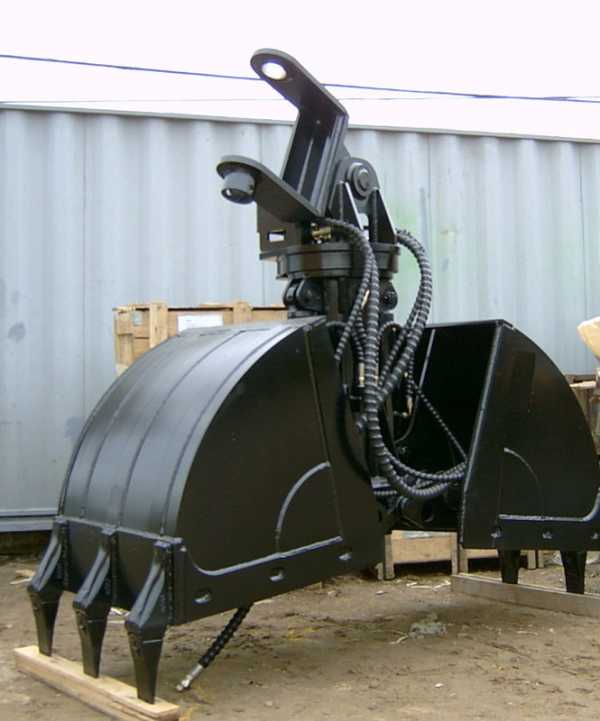

Устройство таких грейферов предельно простое: от 2 челюстей, гидроцилиндры со шлангами, корпус, а также вращатель с креплением к стреле экскаватора.

Принцип работы

Работает это всё также довольно просто. Грейфер опускается в раскрытом положении на груз, который необходимо поднять, будь то земля, лом или мусор. Далее гидравлическая система смыкает челюсти. Теперь необходимо просто выгрузить содержимое.

Особенности эксплуатации

Особенности эксплуатации гидравлических грейферов следующие:

1. Гидравлическая система довольно надежна и не требует частого обслуживания;
2. Способна работать в температурном диапазоне от -40 до +40, что позволяет эксплуатировать данную технику в любых погодных условиях;
3. Благодаря гидравлической системе, можно создавать необходимое усилие для врезания в грунт. Это позволяет осуществлять работу вне зависимости от массы инструмента. В итоге можно использовать не только меньший инструмент, но и более легкий экскаватор, чем в случае с канатными грейферами.

Фото гидравлического грейфера

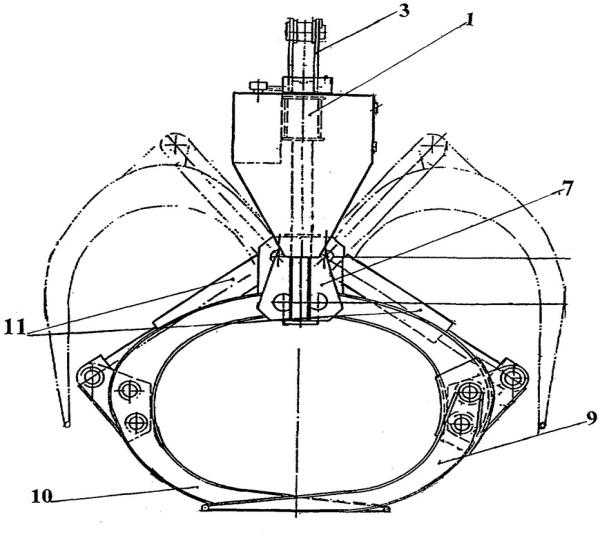

1 — верхняя балка; 3 — подвеска; 7 — рамы двутаврового сечения; 9 и 10 — челюсти; 11 — гидроцилиндры.

Виды

Грейферы гидравлические бывают двух видов: стандартные и электрогидравлические.

Гидравлическая система также бывает нескольких типов: с горизонтальными либо вертикальными цилиндрами. В основном это зависит от типа самого грейфера, так как горизонтальные цилиндры можно встретить только на двухчелюстном грейфере для земельных работ.

Гидравлические

Гидравлические грейферы используют гидравлическую систему экскаватора, к которому подключаются. Это позволяет прилично сэкономить при наличии подходящей техники. Управление происходит стандартными рабочими органами машины.

Электрогидравлические

В электрогидравлических грейферах гидравлический насос устанавливается непосредственно в корпус самого инструмента, а в движение приводится благодаря электроприводу. Его достаточно подключить к силовому кабелю и можно начинать работу.

Электрогидравлические грейферы обладают следующими преимущества в сравнении с гидравлическими:

• КПД значительно больше, так как гидронасос в действие приводит электродвигатель, а не дизель. Разница в КПД этих двигателей более чем в два раза в пользу электрического;

Электрогидравлические грейферы управляются дистанционно, что позволяет увеличить точность проводимых работ;

• Такой тип грейферов имеет меньший цикл работ.

Единственным недостатком является то, что грейфер в сборе весит гораздо больше, нежели просто гидравлический, из-за чего может потребоваться использование экскаватора с большей грузоподъемностью при одинаковом объеме инструмента.
Видео обзор электрогидравлических грейферов:

Технические характеристики

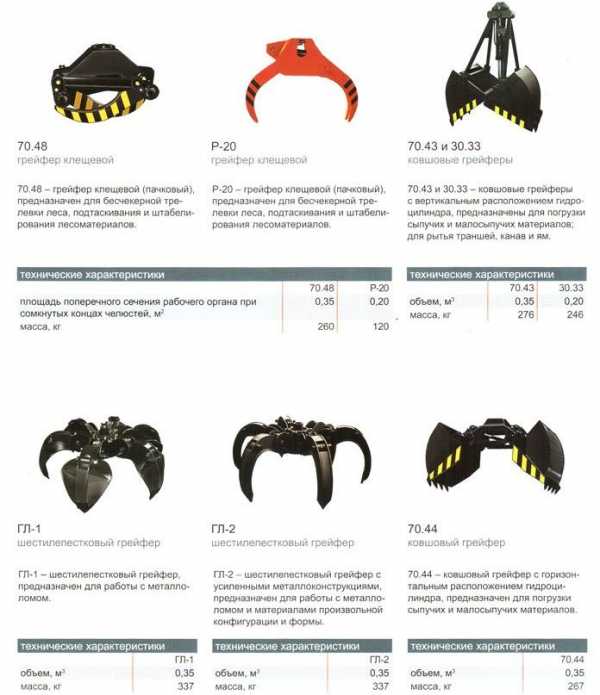

Для сравнения опишем технические характеристики некоторых моделей грейферов.

Для лома:

Объем грейфера	0,5	0,75
Собственная масса, кг	900	1600
Количество челюстей	5	6
Плотность перерабатываемого груза, т/м3	3	3

На видео гидравлический грейфер для лома:

Грейферы копающие:

Объем, м.куб	Масса, кг	Масса экскаватора, т
0,6	720	12-18
0,8	980	18-25
1	1200	25-32
1,5	1500	32-45
2	1810	45+

Грейферы бревнозахваты:

Объем, м. куб.	Масса, кг	Масса экскаватора, т
0,3	400	5-12
0,6	950	12-18
0,8	1220	18-25
1	1500	25-32
1,5	1800	32-45
2	2100	45+

Фото гидравлического грейфера для леса

allspectech.com

это что такое? Описание, назначение

Грейферы - это что такое? Описание, назначение

От Masterweb

07.03.2018 22:00

Для работы с навалочными грузами и материалами используется особая разновидность погрузчика – грейфер. Данная техника задействуется в случаях, когда нет возможности расширить границы узкой рабочей области. Преимущественно это работы «на глубину», связанные с бурением скважин и разработкой колодцев. Строго говоря, грейферы – это навесное захватывающее оборудование, которое можно устанавливать на универсальные погрузчики. Существуют разные виды таких агрегатов, но для начала стоит разобраться с их типовым устройством и принципами функционирования.

Устройство грейфера

Агрегат представляет собой захватывающее приспособление в виде массивного металлического ковша, который крепится к обслуживающей технике. Конструкция может иметь разные формы. Как правило, это металлический черпак, образованный несколькими сегментами или челюстями. В действие механизм захвата приводится также разными способами, среди которых электромеханический, гидравлический, а иногда и ручной. Основной эксплуатационной характеристикой грейфера является подъемный потенциал, выражаемый плотностью перерабатываемого груза (в среднем 3 т/м3). При этом объем стандартного ковша составляет 1-2 м3.

Принцип работы агрегата

Каждый функциональный орган соединен с траверсами, канатами или другими приводными механизмами. Через эти узлы оператор техники передает команды по захвату. Полный рабочий цикл можно представить следующими операциями:

Подъемный механизм дает команду на спуск ковша. По мере опускания происходит раскрытие челюстей. Некоторые системы допускают возможность «бросания» грейфера. Это позволяет с большим давлением внедрять функциональные сегменты в плотный грунт. После того как черпак погрузился в рабочую область, производится защелкивание. Челюсти смыкаются, а траверсы начинают сматывание на подъем. Грейфер отрывается от поверхности и уже в полностью закрытом состоянии поднимается на нужную высоту. Раскрытие ковша может происходить в подвешенном состоянии над целевой зоной высыпки или в опущенном положении на земле.

Классификация по количеству канатов

Для начала следует разделить тяговые системы на механические и электроприводные. В первой группе самые распространенные грейферы – это канатные ковши, которые управляются лебедками и траверсами. В одноканатной конфигурации задействуется подвесной крюк и скоба, на которой осуществляется сцепка каната. Функциональный узел выполняет функции подъема и захвата. В двухканатных механизмах также задействуется блок и два барабанных привода. Первый обеспечивает передвижение черпака, а второй отвечает за смыкание челюстей. В отличие от одноканатных устройств, такие приспособления имеют более высокий срок службы, но требуют дополнительных усилий при организации рабочего процесса.

Менее популярны трех- и четырехканатные ковши. Принципиально по схеме функционирования они не отличаются, но дополнительные тросы повышают мощность захватов и грузоподъемность. Что еще важно: четырехканатный грейфер, фото которого представлено ниже, кроме повышения скорости рабочих операций, также механически страхуется на случай обрыва удерживающих тросов.

Особенности приводных грейферов

Исполнительные механизмы в данном случае работают за счет тяги от электрического или дизельного двигателя. То есть это моторные агрегаты, которые соединяются с несущей их транспортной техникой. В случае с подъемно-погрузочным оборудованием к черпаку также подводятся шланги с кабелями. Наиболее распространены модели с электромеханическим приводом, в которых исполнительный механизм представляет собой винтовую, ременную или редукторную передачу.

Особенно популярен в этом семействе грейфер-экскаватор с так называемым успокоителем. Это оттяжной механизм, манипуляция которым дает возможность безопасно выполнять операции захвата и подъема без риска перегрузки. Для компенсирующей нагрузки на стреле подвода ковша используется группа огибающих блоков. Реже непосредственно в конструкции грейфера применяют фрикционные регулирующие системы, которые отвечают за открывание его лопастей.

Сферы применения и задачи оборудования

Несмотря на относительно простой принцип действия, разнообразие конструкций агрегата определило и широкий спектр направлений эксплуатации. Это и строительная сфера, и производства, и транспортные предприятия. Условия применения могут также отличаться, что заставляет разработчиков в целях оптимизации рабочих мероприятий оснащать конструкции дополнительными приспособлениями. Например, грейфер для чистки колодца может выполнять копку, захват грунта с песком и перевозку. Многочелюстные версии предназначены для работ со строительным мусором и металлоломом. Также пользуются спросом грейферы специального назначения, которые задействуются в раскопках траншей и горнодобывающих мероприятиях.

Заключение

Технологическое развитие подъемно-грузового оборудования сегодня ориентируется на системы эргономичного управления. Поэтому на центральное место выводятся средства не только с автоматизированным управлением, но и манипуляциями ковшом. Современный грейфер – это не просто механизированный черпак, а многофункциональный агрегат, способный трансформироваться и подстраиваться под узкоспециализированные задачи. Конечно, такая техника является передовой и в основном находит место в технических базах крупных компаний.

В бытовой сфере тоже задействуются грейферы, пусть и в упрощенных вариациях. Это те же модификации, которыми разрабатывают колодцы, траншеи и котлованы. Проблемой для рядового частника может стать только подключение совместимого погрузчика или автокрана для физического управления устройством. Ручные, пневматические и гидравлические модели позволяют обходиться без сложной спецтехники, но и для них требуется достаточное тяговое усилие. Поэтому важно продумывать не только эксплуатационные характеристики грейферов, но и средства для их технического обслуживания.

www.nastroy.info

виды, особенности, недостатки и преимущества

Для перемещения и погрузки сыпучих и крупнообломочных материалов, скрапа и древесной стружки, а также длинномерных лесоматериалов широко используется ковш грейферный. Его можно представить как большой железный черпак, собранный из двух подвижных одинаковых частей, челюстей, который прикрепляется к крановому оборудованию для перемещения грузов или к экскаватору для разработки грунта выше или ниже уровня стоянки. Однако сфера его применения этим не ограничивается.

Грузоподъемность грейферов

Грейфер чаще всего используется в качестве навесного оборудования в экскаваторах и кранах с механическим или гидравлическим приводом. Основным параметром, характеризующим его работу, является грузоподъемность. От соотношения массы груза и самого ковша зависит его зачерпывающая способность. Поэтому все материалы, которые перемещают, используя ковш грейферный, разделены на несколько групп согласно их насыпной плотности.Грузоподъемность рабочего оборудования определяется непосредственно перед началом работ пробным зачерпыванием. Оно производится с горизонтальной площадки, на которой размещен свеженасыпанный грунт или материал. Изъятый груз пересыпается на специальную поверхность и взвешивается. Во время работ канаты и блоки должны быть защищены от захватываемого материала.

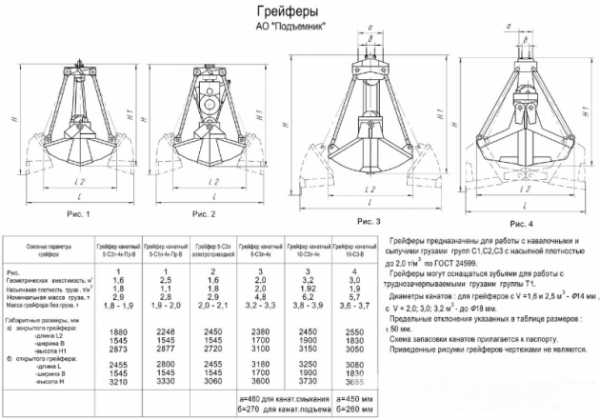

Канатные грейферы

Грейферы, в зависимости от количества рабочих канатов, подразделяются на одно- двух-, четырехканатные и подгребающие подвиды. Наиболее простое исполнение имеет одноканатный ковш грейферный. В нем за перемещение груза в вертикальной плоскости и его захват отвечает лишь один трос. Главной особенностью ковша этого подвида является наличие замка, который соединяет траверсу с обоймой. Главным его недостатком является небольшая высота подъема материала и ручное управление раскрытием челюстей.Двухканатные грейферы имеют подъемный и замыкающий трос. Последний необходим для раскрытия и закрытия челюстей. Такой ковш может оснащаться полиспастом, в который запаковывается замыкающий канат, если необходимо увеличить усилие резания. Основным недостатком является невозможность быстрой замены ковша на другое грузоподъемное оборудование.

Четырехканатный ковш грейферный имеет по два замыкающих и подъемных троса, что наделяет их большей грузоподъемностью по сравнению с другими видами. Подгребающий тип рабочего оборудования применяется для зачерпывания материала в стесненных условиях – из вагонов, трюмов. Нередко система канатов в таком грейфере образует горизонтально ориентированный полиспаст.

Приводные грейферы

В приводном грейфере за смыкание и размыкание челюстей отвечает отдельный механизм, который закрепляется на крюковой обойме с лебедкой. Они обладают большей массой по сравнению с канатными подвидами, однако управление разгрузкой более простое, а грузоподъемность выше.Объем ковша грейферного с приводным механизмом зависит от его грузоподъемности, что, в свою очередь, определяется типом механизма, смыкающим челюсти. Оно может быть представлено:

1. Электрической талью с полиспастом.
2. Гидроцилиндрами.
3. Рычажным механизмом.

Основным достоинством грейферов этого типа являются малые габариты, что позволяет их использовать на небольших площадках. Главный же недостаток – смещение центра тяжести ковша, что нарушает его устойчивость при зачерпывании материала с откоса.

Экскаваторные грейферы

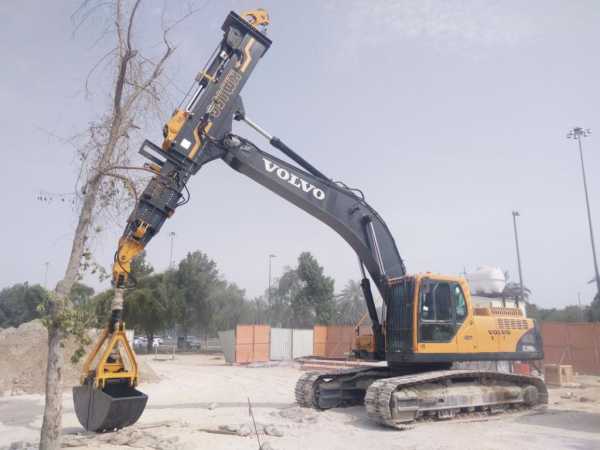

Грейферные ковши для экскаваторов могут иметь различное количество челюстей разной формы. Данный тип рабочего оборудования может устанавливаться на технику с механическим и гидравлическим приводом.Экскаватор с механическим типом привода для установки грейфера должен обладать решетчатой стрелой драглайн. Масса ковша зависит от плотности разрабатываемого грунта. В соответствии с этим выпускают оборудование легкого, среднего и тяжелого класса. С увеличением веса грейфера уменьшается его производительность, так как экскаватор сможет поднять меньшее количество грунта.

Для разработки плотных горных пород используют гидравлические грейферные ковши для экскаваторов. Как правило, это оборудование монтируют на технику «обратная лопата». Срезание грунта осуществляется гидроцилиндрами, приводимыми в действие специальным двигателем.

Магнитные и пневматические грейферы

Устройство пневматических ковшей ничем не отличается от конструкции гидравлических грейферов. Но такое оборудование приводится в действие сжатым воздухом, который нагнетается в систему при помощи компрессора.

Принцип работы магнитного грейфера основан на возникновении магнитного поля, что происходит при подаче электрического тока к катушкам возбуждения. После подачи тока магнит сближается с грейфером и смыкает челюсти. Как правило, магнитные грейферы имеют большой ковш, который не только захватывает сыпучие материалы, но и притягивает ферромагнетики (железо, сталь), что значительно повышает объем перегружаемого материала.

fb.ru

Какие виды грейферов существуют

Руслан Стец из Владимира спрашивает:

Знаю, что грейферные устройства отличаются для сыпучего и кускового груза, но не могу определиться с выбором для работы с этими двумя видами грузов. Какие виды грейферов есть и чем они отличаются, как выбирать?

Ответ нашего специалиста:

Грейферы, как приспособления для погрузки и извлечения штучных и сыпучих материалов, классифицируют по принципу захвата груза и управления, а также по особенностям непосредственного грузозахватного органа.

Классификация грейферов

Общая классификация

Различают два основных типа – ковши и захваты. Первые используются для копания земли, погрузки насыпных строительных материалов и разгрузки их, подготовки насыпей. Захваты используются для фиксации и перемещения, а затем погрузки или разгрузки кускового материала.

Грузоподъемным устройством такого типа оснащают экскаваторы, краны, путем крепления к стреле или крюку. Это расширяет область их применения. Грейферный ковш также имеет конструктивную особенность – он работает в глубину, не расширяя зону копаемого грунта, потому применяется при чистке или рытье колодцев.

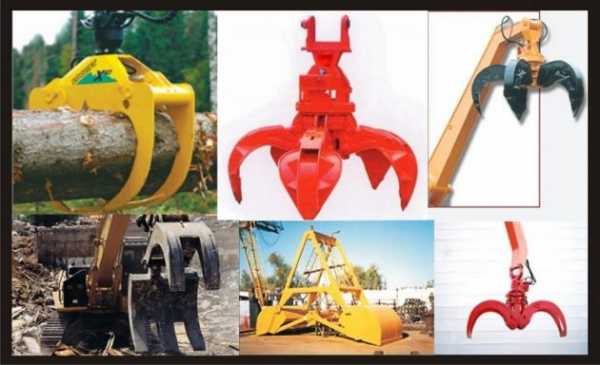

По виду захватывающих органов различают устройства:

• ковшеобразные;
• клещевидные;
• щупальцеобразные.

Первый тип используют для сыпучих материалов. Клещевидные находят применение при работе с продуктами лесозаготовки, трубами и другими цилиндрическими продолговатыми предметами. Щупальцеобразные подходят для захвата плотных материалов в крупных кусках.

По типу действия

По кинематическому типу действия различают канатные и моторные виды грейферов. Канатные подразделяются на одноканатные и многоканатные – по два, три и четыре каната. Моторные бывают:

• электромеханическими;
• гидравлическими;
• пневматическими;
• электромагнитными.

Электромеханические разветвляются на еще одну классификацию по типу привода:

• секторные;
• винтовые;
• лебедочные.

Принципиальное отличие имеют именно канатные и моторные виды грейферов.

Канатные

Приспособление приводится в действие одним или несколькими приводами с намотанными на них тросами. Барабаны с канатами входя в состав лебедки и размещены на грузоподъемной технике, к крюку которой крепится само устройство. От скорости вращения барабана привода, смыкания челюстей и веса оборудования зависит качество работы грейфера.

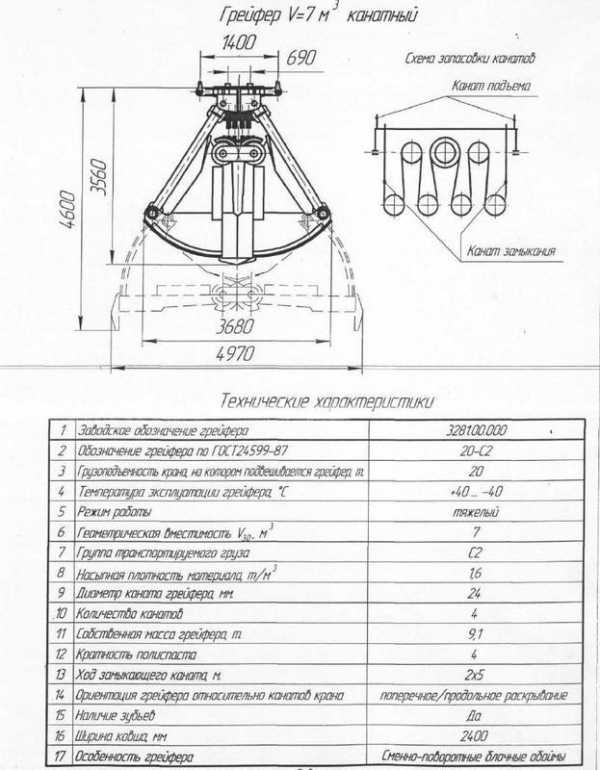

Грейфер V- 7 куб.м. канатный

Приводные

Челюстями такого устройства управляет отдельный привод, передающий силовое усилие с дизельного или электрического двигателя. Он может быть частью конструкции грузозахватного ковша или размещаться на подъемно-погрузочной технике. В последнем случае управляющий орган грейфера оборудуется кабелями или шлангами.

Видео: Грейферы
