обзор, цена гражданского и военного Тигр (ГАЗ-2330)

Брутальные американские военные автомобили HMMWV, более известные как «Хаммер», стали «законодателями моды» в классе легкой армейской колесной техники.

Несмотря на ряд своих недостатков, внедорожник все же имеет и сильные стороны, но его высокая цена отпугивала потенциальных клиентов. Поэтому, когда иорданская армия разместила в ОАЭ подряд на разработку нового бронеавтомобиля, заказ был делегирован на Арзамасский автозавод, имевший хорошие наработки по созданию бронетранспортеров.

Опытные образцы автомобиля Тигр, разработанные дочерним предприятием ГАЗ – ЗАО «ПКТ», были готовы в 2001 году, но заказчик в лице Bin Jabr Group Ltd из ОАЭ заявил, что у автомобиля слишком высокий расход топлива и цена. Контракт на производство «Тигров» для иорданской армии был расторгнут, а заказчик выкупил только техническую документацию и три опытных образца.

Вскоре арабская компания создала совместное предприятие и на основе технической документации от ЗАО «ПКТ» разработала модернизированный вариант «Тигра» с более мощным мотором, импортной трансмиссией и несколько измененной геометрией кузова. Он успешно выпускается под названием Nimr для стран Ближнего Востока в нескольких модификациях.

Конструкция

При создании бронеавтомобиля «Тигр» инженеры из ЗАО «ПКТ» взяли за основу вышеупомянутый HMMWV, но часть элементов разработана полностью с нуля, а другая взята из основ бронетранспортера БТР-80 и автомобиля повышенной проходимости ГАЗ-3937 «Водник».

Кузов и платформа

Газ Тигр имеет прочное рамное шасси лонжеронного типа, на котором устанавливается модульный кузов и большая часть агрегатов: двигатель, трансмиссия и раздатка и другие.

Компоновка классическая капотная – спереди находится моторное пространство, далее расположена кабина, а за ней десантный отсек, отделенный броневой переборкой.

В военной комплектации бронезащита кузова интегрирована в каркас – вместо обшивки броневыми панелями, как на большинстве бронеавтомобилей, борта и крыша кузова изготавливаются непосредственно из катаной гомогенной стали толщиной от 5 до 7 мм в зависимости от модификации. Такая защита выдерживает выстрел обычным (не бронебойным) боеприпасом с близкого расстояния из любого ручного стрелкового оружия калибром 7.62 мм.

Но в современных реалиях такая защита спасет разве что от банды грабителей банков. Гражданская война в Сирии, затяжные конфликты в Ливии, Ираке и Афганистане показали, что патроны с усиленным сердечником у бойцов – не редкость, да и у каждого снайпера есть специальные бронебойные пули, прошивающие насквозь.

Кстати, защищается только кузов пассажирского и десантного отделения – капот изготовлен из обычной стали, и хватит пары выстрелов, чтобы вывести автомобиль из строя. К тому же у него полностью отсутствует противоминная защита (от подрыва), являющаяся стандартом для современной военной техники такого класса, поэтому даже небольшой фугас гарантированно уничтожит и машину, и десант в ней.

В штатской версии кузов изготавливается из обычной стали, поэтому гражданский Тигр намного легче военного собрата – «всего» 3.5 тонны, в то время как у бронеавтомобиля она составляет от 5.3 до 7.6 т.

Интерьер

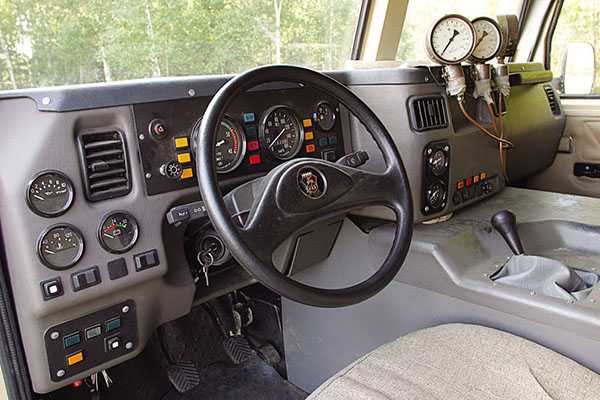

Рассматривать оснащение военной версии нет смысла – любой армейский автомобиль имеет простой и утилитарный салон, что вполне логично, ведь военная техника должна быть, в первую очередь, функциональной.

Но в гражданской версии разработчики уделили оснащению салона больше внимания. Вместо простых каркасных сидений, устанавливаются удобные кресла с кожаной обивкой. На передней панели, кроме стандартных приборов, размещается дисплей мультимедийной системы, все элементы зашиты качественным пластиком. Также имеются электропакет, регулировка сидений, парктроник и кондиционер.

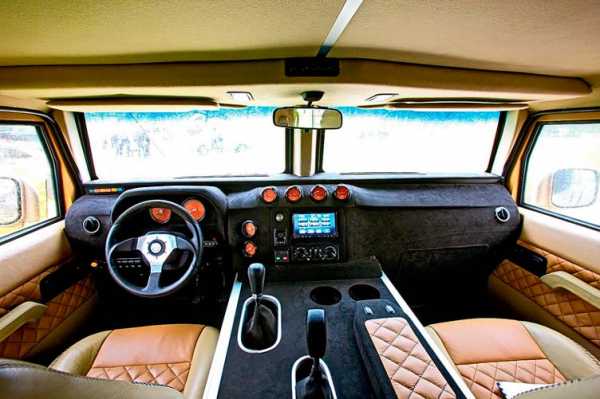

Люксовая версия салона в гражданском варианте

Но несмотря на приличные размеры, ГАЗ-2330 Тигр страдает той же болезнью, что и знаменитый «Хаммер» — по центру салона идет громадный туннель трансмиссии, поэтому сзади с комфортом может разместиться только 2 человека, тогда как почти все трехдверные внедорожники рассчитаны на пятерых, не говоря уже о современных люксовых моделях с семиместным салоном.

Двигатели и трансмиссия

В качестве силовых агрегатов используется несколько вариантов турбодизельных моторов: отечественные ЯМЗ-534 объемом 6.7 л и мощностью 205 л. с., а также 5.9-литровые Cummins B-180 и B-215 на 180 и 215 л. с. соответственно.

Отечественный двигатель изготавливается на Ярославском заводе, а моторы Cummins поставляются из КНР, где производятся по лицензии. Несмотря на приличный объем и высокий крутящий момент около 700 Нм, моторы слишком слабые даже для гражданской версии весом в 3500 кг, не говоря о более тяжелой военной. Те же арабы, изначально заказавшие «Тигр», в своем варианте Nimr устанавливают турбированный дизель MTU 6R 106 мощностью 325 л. с.

Расход топлива у Тигра впечатляет. В гражданской версии, благодаря снижению полной массы почти в два раза, удалось довести его до 20-25 л/100 км в городе и до 15 л на трассе. Но у военных образцов показатель составляет 35-40 л/100 км – непозволительно много для колесной техники.

Ходовая часть

Машина Тигр имеет привод на все колеса. В военной версии используется 5-ступенчатая механическая трансмиссия, в гражданском варианте предлагается возможность установки 4-диапазонного автомата. Также имеется раздаточная коробка с блокировкой межосевого дифференциала, а оба моста оборудуются самоблокирующими межколесными дифференциалами.

Торсионная подвеска во многом идентична устанавливающейся в БТР-80. Она оснащается гидравлическими амортизаторами со стабилизаторами поперечной устойчивости и легко переносит любые нагрузки. Колеса типоразмера 335/80 R20 изготавливаются из прочной резины и имеют усиленный корд, а благодаря системе автоматической подкачки могут приспосабливаться к преодолению различных преград. Кстати, в гражданской версии эта система тоже используется.

Достоинства и недостатки

Часто эксперты сравнивают автомобиль Тигр с конкурентом – американским HMMWV. Действительно, по многим показателям, если почти не по всем, Тигр обставляет зарубежный аналог – проходимость выше, мощность двигателя больше, вместо тонкой брони, с трудом выдерживающей пулю из обычного АК на расстоянии в 100 м – полноценная гомогенная толщиной от 5 до 7 мм.

Но именно тот факт, что при проектировании Тигра заказчики из ОАЭ ориентировались на американский HMMWV, и является главной проблемой. Популярный и распиаренный Хаммер разработан в 1985 году, причем на протяжении всего своего производства он доводился до ума.

В итоге уже в середине 2000 годов армейское командование не раз направляло в Пентагон запросы на разработку нового бронеавтомобиля для армии и КМП, т. к. во время локальных конфликтов боевые потери Хаммеров были больше, чем всей остальной техники вместе взятой.

Главная проблема – отсутствие рациональной формы днища, устойчивой к взрывной волне. Эта же «болезнь» перешла и к Тигру. Сейчас на вооружение американской армии принят новый бронеавтомобиль L-ATV и закуплены южноафриканские RG-31 Mk 6E и RG-33.

Конструкция ходовой части имеет неплохой задел, но слишком высокая масса машины при мощности двигателя всего в 200 л.с. существенно ограничивает проходимость. То, что гражданская версия Тигра рекламируется в качестве «полноценного внедорожника для охоты и серьезного бездорожья», является неприкрытым пиаром – для офф-роада лучше подойдет джип Нива Рысь или вездеход Хищник, которые намного легче, проще, экономичнее и дешевле.

Модификации автомобиля «Тигр»

Всего на Арзамасском заводе разработали больше десятка вариантов «Тигра» как в военных, так и в гражданской модификациях. Но на деле в серийное производство пошли лишь несколько из них и то мелкими партиями:

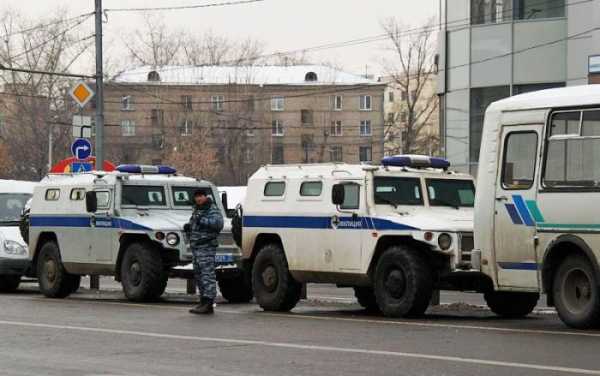

• ГАЗ-233034 «Тигр» (СПМ-1). Версия для МВД с бронированием по 3 классу защиты. Предназначается для перевозки 7 человек десанта, не имеет креплений тяжелого оружия класса автоматического гранатомета или пулемета.
• ГАЗ-233036 «Тигр» (СПМ-2). Улучшенный вариант для МВД с усиленной до 5 кл. бронезащитой.
• АМН 233114 «Тигр-М» – армейская версия. Серьезная защита 5 класса с частичным бронированием капота, крепления в верхнем люке для установки оружия, увеличенный десантный отсек, модернизированная тормозная система, дизель ЯМЗ-534.
• ГАЗ-233014 СТС «Тигр» – улучшенная версия «Тигр-М». Имеет облегченную конструкцию с бронезащитой 3 класса, количество десанта уменьшено до 4 человек, устанавливаются дизели Cummins, усовершенствованные кронштейны крепления пулемета и автоматического гранатомета. Снижение массы до 5.3 т. позволило существенно повысить проходимость.

Стоимость

Цена внедорожника Тигр в гражданской версии составляет от $90 000 и выше, в зависимости от комплектации и оборудования. Люксовые модификации с оригинальной отделкой салона и эксклюзивным оснащением стоят от $150 000.

Стоимость военного образца начинается с $60 000 и до $100 000.

autonewsmake.ru

Бронеавтомобили гражданского назначения – Основные средства

И. Соколов

Производство и распространение в России гражданских бронеавтомобилей стало относительно новой тенденцией как в отечественной промышленности, так и на российском рынке. Если в недавнем прошлом такие автомобили использовались только высшими эшелонами власти, то сегодня в эксплуатации этих транспортных средств заинтересованы банковские структуры (инкассация), органы правопорядка, а также широкий слой населения, связанный с коммерческой и производственной деятельностью.

Мощным толчком развития рынка бронеавтомобилей послужила волна похищений важных персон, прокатившаяся по Латинской Америке в 60-е – 70-е годы. Несколько крупных латиноамериканских автомобильных компаний, занимающихся в том числе и производством бронеавтомобилей, оказались не в состоянии удовлетворить все возрастающий спрос на бронированную продукцию. Тогда в дело вмешались итальянские компании. Имея достаточный опыт бронирования автомобилей, они уверенно ступили на этот рынок, потеснив местных производителей.

Итальянцы не только разработали и применили новые технологии и материалы, но и организовали продажу бронеавтомобилей в другие страны, заняв, таким образом, лидирующее положение на этом рынке. Однако спрос был настолько велик (особенно после 1975 г., когда количество терактов в мире было максимальным), что некоторые мелкие фирмы США и Западной Европы, оценив всю серьезность этого рынка, также взялись за производство бронеавтомобилей.

В начале 80-х годов, когда борьба с терроризмом приобрела международный характер, бандиты стали использовать для нападений более мощное оружие, и бронеавтомобиль, оснащенный легкой или средней броней, уже не являлся надежной защитой. Правительства США, Великобритании и Германии, озабоченные данной проблемой, решили установить стандарт на баллистический дизайн и конструкцию бронированных автомобилей. Листы, используемые при бронировании автомобилей, должны были выдерживать обстрел из автомата Калашникова АК-47 с калибром 7,62 мм, автомата AR-15 Armalite калибра 5,56 мм и огнестрельного оружия калибра 7,62 мм, выпускаемого странами НАТО.

В это же время на рынок бронеавтомобилей вышли мировые автомобильные гиганты, такие как Мерседес и БМВ, предложив покупателям высокотехнологичные изделия, способные обеспечивать высший уровень безопасности. И уже к середине 80-х годов на этом рынке прочно обосновались шесть фирм Германии, США, Великобритании и Италии, которые продолжают удерживать его до настоящего времени.

Автомобили VIP-класса

Подходы к бронированию легковых и грузовых автомобилей значительно отличаются друг от друга. Обычно при бронировании легковых автомобилей за основу берут кузов серийной машины, имеющий небольшой запас прочности. При установке листов брони, бронестекол, различного дополнительного оборудования сразу увеличивается вес автомобиля и уменьшается его грузоподъемность. Попытка бронировать отечественную «Волгу» привела к тому, что машина кроме водителя могла взять на борт лишь одного пассажира с небольшим чемоданчиком. Поэтому при бронировании серийных легковых автомобилей для сохранения приемлемой грузоподъемности и ходовых качеств усиливают подвеску, дорабатывают тормоза, рулевое управление, ступицы колес, устанавливают шины с максимально допустимой нагрузкой.

В целях безопасности желательно, чтобы бронированный лимузин по своему внешнему виду ничем не отличался от базовой модели. Некоторые итальянские фирмы предлагают своим клиентам в дополнение к бронированным автомобилям его исходную модель, гарантируя их полную идентичность. Тогда покупатель может менять машины, пользуясь броневиком лишь в случае крайней необходимости.

Правда, есть и другой достаточно дорогой способ маскировки. Он был использован при бронировании отечественного правительственного лимузина ЗИЛ-4105. Сначала был специально изготовлен цельный бронекорпус автомобиля. Затем его обшили кузовными панелями из обычного тонкого стального листа. Таким образом удалось, с одной стороны, сохранить внешний вид серийного автомобиля, с другой – обеспечить высокий уровень защиты.

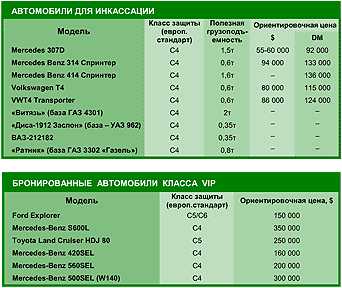

Автомобили для перевозки денег и ценностей

Такие автомобили бронировать легче, чем легковые. Как правило, при создании инкассаторской машины за основу берут серийный фургон или микроавтобус. Это связано с тем, что они изначально предназначены для перевозки грузов и шасси требует лишь незначительной доработки. Тем не менее запас прочности шасси оказывается выбранным почти до конца и практически любой бронеавтомобиль работает на пределе возможностей, имея ресурс в несколько раз меньший, чем обычная машина.

В отличие от легкового бронеавтомобиля, грузовому не обязательно иметь полное сходство с базовой моделью. Скорее наоборот. Чаще всего им специально придают нарочито агрессивный вид, и автомобили выглядят довольно угрожающе. Правда, существует еще школа скрытого бронирования, когда за скромной внешностью мирного фургончика скрывается бронированный сейф на колесах.

Бронирование грузовых автомобилей осуществляется двумя путями. В первом варианте базовую модель обшивают изнутри плоскими или гнутыми бронелистами. Так чаще всего защищают кабины небольших автомобилей. Во втором случае кузов изготавливают специально, тогда его наружную поверхность образуют сваренные бронелисты. Как правило, такое бронирование используется в инкассаторских и полицейских машинах, созданных на базе микроавтобусов.

От выстрела из гранатомета не защищен ни один бронеавтомобиль в мире. Но стрелять в инкассаторские машины из базуки не имеет смысла – обгоревшие клочки банкнот будут разбросаны в радиусе нескольких сот метров от места нападения. Поэтому грузовой отсек инкассаторского автомобиля или совсем не бронируют, или он имеет защиту на один-два класса ниже, чем отсек для экипажа. В конце концов, деньги всего лишь бумага. А жизнь у человека одна. И если западный суд сочтет, что в смерти инкассатора, погибшего при исполнении, есть доля вины изготовителей машины, то они будут платить семье убитого немалую пенсию. Не говоря уже об огромной компенсации банку, которому принадлежал автомобиль.

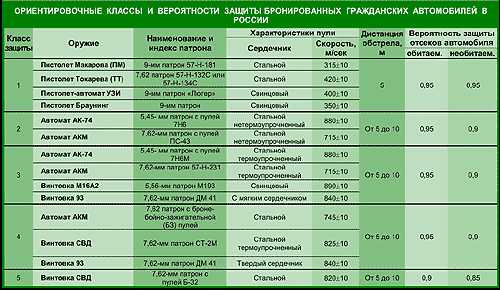

В настоящее время степень бронирования той или иной машины определяется с учетом статистического анализа известных налетов. Так как большинство нападений происходит не сверху или снизу, то бронированию днища, особенно если речь идет о машинах для перевозки ценностей, обычно уделяют меньше внимания. Это же касается и крыши – большинство западных производителей защищают ее лишь от выстрелов под углом до 20 град.

Покупка

Потенциальными покупателями бронированных автомобилей являются короли, главы государств и правительств, директоры коммерческих и промышленных фирм, сотрудники служб безопасности, военные, сотрудники полиции, промышленники и важные персоны различных кругов.

Обычно покупатели бронированных автомобилей полагаются на хорошую репутацию производящих их фирм. Однако при покупке бронированного лимузина весьма полезно учесть некоторые рекомендации.

1. Не позволять продавцу вводить вас в заблуждение различными стандартами на броневые материалы, существующими в разных странах. Уровни безопасности также похожи только приблизительно. Испытательные процедуры различаются, а сами бронематериалы могут иметь различную толщину и качество.

2. При испытании броневых материалов на прочность необходимо обратить внимание на следующие характеристики:

– расстояние от броневой плиты до точки выстрела;

– размер и толщина броневой плиты;

– число произведенных выстрелов;

– были это одиночные выстрелы или очереди из автомата;

– угол атаки пули к броневой плите;

– скорость пули;

– температура броневых плит.

3. Стандарты на броневые материалы были установлены организациями DIN в ФРГ, BSJ в Великобритании и UL в США. Европейский комитет по стандартизации (CEN) ввел свой стандарт.

4. Желательно лично ознакомится с производством бронированных автомобилей (если имеется такая возможность), посетить испытательные лаборатории. Поговорить с инженерным составом о качестве бронированных лимузинов, которые могут сообщить очень важную информацию.

5. Если вы сравниваете цены на американские и европейские бронированные автомобили, то следует иметь в виду, что у американских и европейских покупателей совершенно разные требования к качеству продукции. Это относится как к автомобилю, так и к его защите.

os1.ru

Первый в мире гражданский военный броневик для тех, кто заботится о безопасности

Автомобили канадской компании Terradyne Armored Vehicles – известного производителя бронированной техники – традиционно используются в армии и в полиции. До недавнего времени было две стандартные комплектации: универсал супер-вместимости и лёгкая боевая машина. Но теперь производитель представил принципиально новый вариант.

Новый автомобиль от Terradyne Armored Vehicles был выпущен специально для служб быстрого реагирования. В нём пять сидений, пуленепробиваемые окна и комплект военной брони. Но при этом продавать автомобиль собираются гражданским службам и лицам. Возможно, любителям бронированных лимузинов захотелось чего-то принципиально нового, и канадский производитель бронетехники решил порадовать их чем-то более массивным и агрессивным.

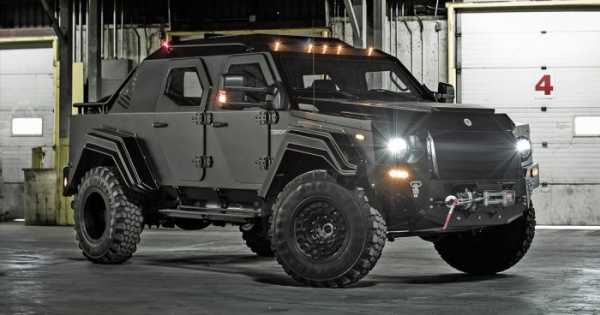

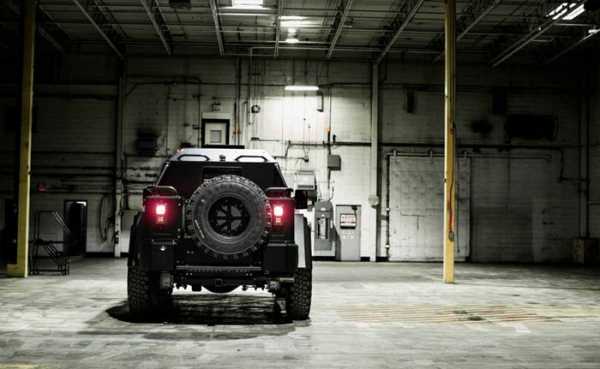

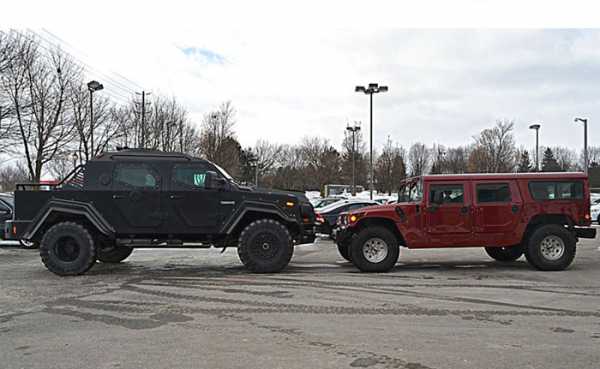

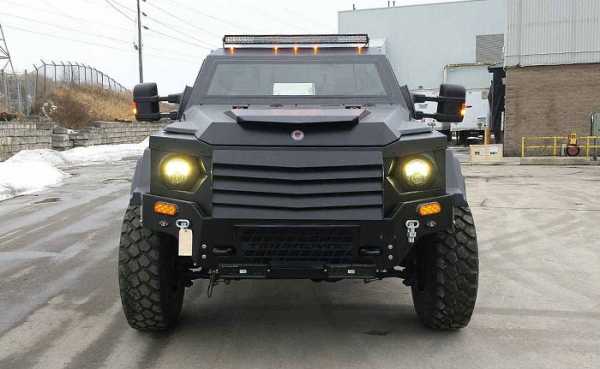

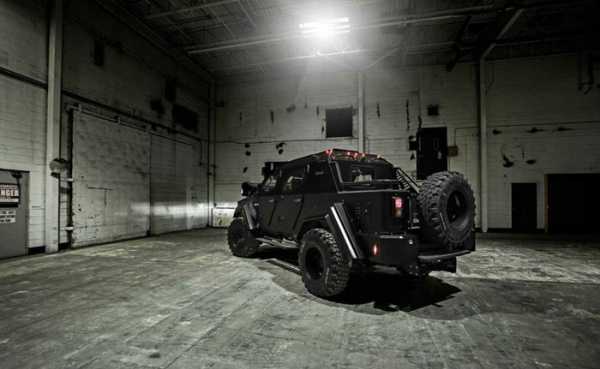

Новый автомобиль, получивший название Gurkha RPV Civilian Edition, создавался на базе пикапа Ford F-550. Он весит более 6 тонн и оснащён 150-литровым топливным баком и двигателем V8 объемом 6.7 литра и мощностью 300 «лошадей».

Броневик играючи разгоняется до 110 110 км/ч. Если кому-то это покажется скромным результатом, стоит вспомнить про солидный вес этого автомобиля и о том, что машина поставлена на внедорожные колёса.

Можно не сомневаться, что один только агрессивный вид этой машины отпугнёт всех недоброжелателей. А если без эмоций – стальные плиты повышенной прочности, использованные для бронирования автомобиля, выдерживают прямое попадание из пулемета калибра 7.62.

Стоит бронированная новинка 278 тысяч долларов. Это, конечно, не мало, но стоит вспомнить о том, что любая военная техника – удовольствие не из дешёвых. Для тех же, кто беспокоится о своей безопасности и не собирается на ней экономить, Gurkha RPV Civilian Edition станет прекрасным выбором.

Если вам понравилось, пожалуйста, поделитесь с друзьями!

2drive.ru

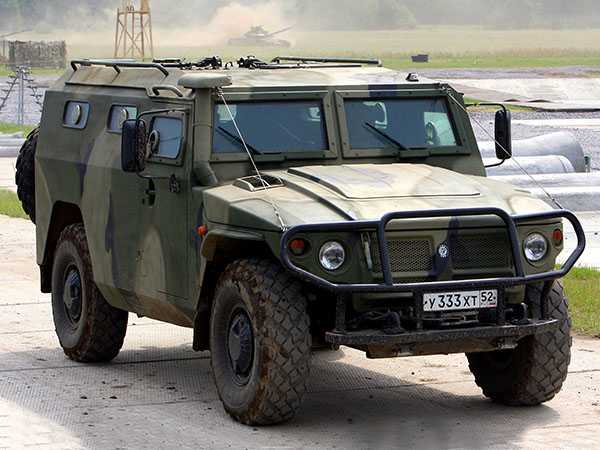

Бронеавтомобиль “Тигр” – технические характеристики и фото

Вряд ли можно ошибиться, назвав российский бронеавтомобиль «Тигр» самым большим, защищенным и высокопроходимым отечественным внедорожником. Это транспортное средство, выпускаемое на Арзамасском автозаводе, может быть оборудовано различными типами вооружения и способно преодолевать самые трудные дорожные препятствия. Параметры защиты экипажа и проходимости, которые имеет отечественная машина, настолько высоки, что даже знаменитый «Хаммер» не способен составить ей конкуренцию.

Историческая справка

С момента появления первых автомобилей у их разработчиков сразу стали возникать идеи оборудования экипажей системой защиты от осколков и пуль. Эти замыслы были воплощены в жизнь спустя короткое время — с началом Первой мировой войны, период которой можно считать звездным часом «железных монстров». Первые российские бронеавтомобили производились в 1904 г. французской фирмой «Шарон, Жиридо и Вуа». Уже в январе 1905 года эти машины заняли свое место в действующей армии. Кстати, автором такого транспортного средства являлся М. А. Накашидзе, служивший тогда подъесаулом в Сибирском казачьем полку. Бронеавтомобили того времени по мобильности были сравнимы с кавалерией и имели надежную защиту от пуль. Наличие собственного вооружения и недостатки тогдашних танков сделали из этого «чудо-оружия» реальное средство ведения боя.

Современные реалии

Прошло время, изменилась военная стратегия, облик современной армии, а разработка и производство такой техники, благодаря росту промышленных возможностей, перешли на совершенно новый уровень. Сегодняшние модели бронеавтомобилей являются защищенными транспортными средствами, повышающими мобильности воинских и специальных подразделений. Такие машины применяются в армии — для проведения разведки, рейдов по тылам противника, доставки солдат к месту боя и их огневой поддержки. Особый интерес к этой технике проявляют и полицейские спецподразделения, вынужденные работать в стесненных городских условиях.

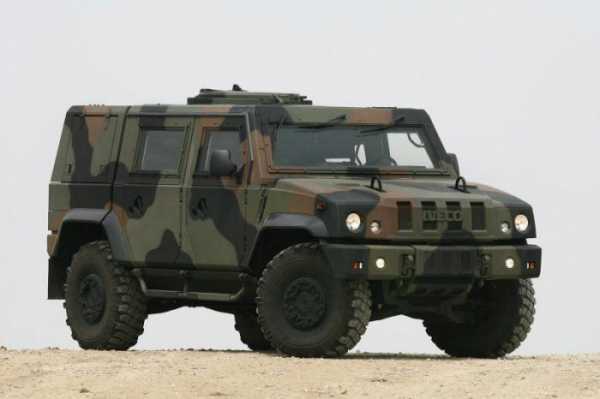

Модели бронеавтомобилей зарубежного производства

Вновь и вновь возникающие военные конфликты с участием стран-членов НАТО заставляют эти государства уделять повышенное внимание безопасности своих солдат. Армия США в 2009 году заказала компании Oshkosh Truck производство 1000 новых бронемашин марки M-ATV. Это мощный, хорошо защищенный броневик массой 14,5 тонн и грузоподъемностью до 1900 кг. Машина оснащена турбодизелем мощностью 370 л/с, который позволяет ей двигаться со скоростью 105 км/ч. Наряду с этим заказом, министерство обороны США объявило тендер на разработку замены старому доброму HMMWV – «Хаммеру», который долгие годы стоит на вооружении во многих странах мира. Из других машин такого класса нужно отметить немецкие ATF Dingo, имеющие V-образное днище с противоминной защитой и LAPV Enok, обладающие отличными скоростными характеристиками. Из техники стран бывшего СССР наиболее известны украинские бронеавтомобили «Дозор-Б» и KrAZ MPV TC.

Отечественные разработки

Современные российские бронеавтомобили стали активно разрабатываться отечественными конструкторами с конца 90-х. На Горьковском автозаводе работы по созданию такой техники велись группой проектировщиков, которой руководил опытный инженер А. Г. Масягин. Учеными были тщательно изучены все достоинства и недоработки зарубежной техники. В результате проведенной работы, конструкторы КБ разработали абсолютно новую машину, которая отвечала всем современным стандартам. Это транспортное средство получило название бронеавтомобиль «Тигр» (СТС ГАЗ-2330). Осенью 2002-го первые опытные образцы такой техники поступили для эксплуатации в отряд столичного СОБРа. Спустя некоторое время, руководством МВД России было издано указание об оснащении всех своих спецподразделений машинами «Тигр» и размещен заказ на партию этих бронеавтомобилей.

Конструктивные особенности автомобиля

Руководство Арзамасского автозавода учло все пожелания сотрудников спецслужб, и в конце 2003 года бронеавтомобиль «Тигр» был запущен в производство. Бытует мнение, что при его создании использовались узлы и агрегаты ГАЗ-66. Это неверно, так как общего у них — только колесная формула. ГАЗ-2330 имеет жесткую раму, на которую монтируется независимая торсионная подвеска, снабженная гидравлическими амортизаторами. Кузов армейской (полицейской) модели – бронированный, трехдверный и рассчитан на транспортировку 6–9 военнослужащих, а также до 1,2 тонн груза. Силовая установка машины состоит из мощного дизельного двигателя, пятиступенчатой МКПП и механизма сцепления с гидроусилителем. Автомобиль оснащен двухступенчатой раздаточной коробкой, которая имеет электропневматический привод блокировки, и двумя мостами с дифференциалами высокого трения. Колеса «Тигра» снабжены специальными покрышками, предназначенными для преодоления труднопроходимой местности.

Конструкция ходовой части

Чтобы соответствовать современным требованиям, бронеавтомобиль «Тигр» должен с одинаково высокой скоростью передвигаться и по шоссейным, асфальтированным трассам, и в условиях бездорожья. Выполнение этой задачи обеспечивается конструктивными особенностями новых торсионов, прочной рычажной подвеской и энергоемкими амортизаторами. Наличие таких элементов позволяет машине сохранять устойчивость в процессе движения как по сухой, так и по мокрой дороге. Модифицированная подвеска, постоянный полный привод, высокий клиренс, блокировка межосевого и межколесного дифференциалов, а также грамотно спроектированная колесная база способствуют отличной проходимости автомобиля по сырым, болотистым грунтам. Ходовая часть «Тигра» обеспечивает комфортное передвижение экипажа со скоростью до 150 км/ч по шоссе и до 75 км/ч по бездорожью.

Силовая установка

Бронеавтомобиль «Тигр», технические характеристики которого прошли испытания на полигонах спецподразделений МВД, был оборудован турбированным двигателем Cammins B205 американского производства. Этот дизельный мотор, развивающий мощность до 210 л/с, обладает отличными динамическими качествами. В последнее время на машинах этой марки устанавливаются, преимущественно, российские дизельные двигатели с турбонаддувом марки ЯМЗ-534. Эти шестицилиндровые моторы компактнее импортных аналогов, но имеют большую (235 л/с) мощность и соответствуют экологическому стандарту «Евро-3».

Установка вооружения

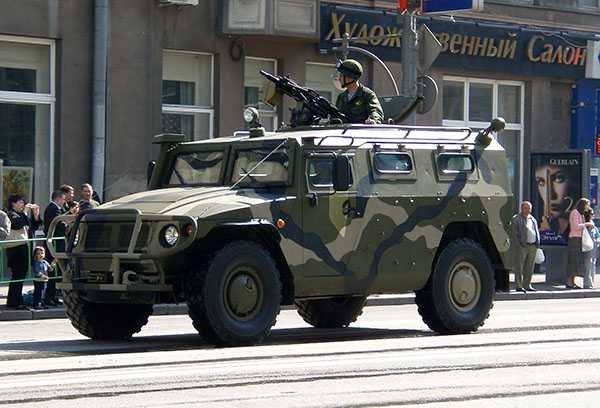

Крыша армейской модели «Тигра» оборудована поворотной платформой, на которой монтируются турели для нескольких видов современного стрелкового вооружения — крупнокалиберных пулеметов «Корд» или «Печенег» и гранатометов АГС-17 или АГС-30. Размеры и конструкция люка автомобиля обеспечивают ведение огня, в разных направлениях, сразу двумя стрелками. Также существует несколько отдельных, бронированных орудийных модулей отечественного и иностранного производства, устанавливаемых на военную версию машины. Бронеавтомобиль «Тигр» оснащен специальными отсеками для размещения боекомплекта, а также креплениями дополнительного вооружения – ручных реактивных гранат и ПЗРК. На армейском варианте машины также установлены два мощных поисковых прожектора, которые управляются из салона.

Удобство в эксплуатации

Все разновидности «Тигра» имеют в своем арсенале дистанционную регулировку давления воздуха в шинах, систему автоматического пожаротушения и подогрев двигателя, который способствует его запуску при сверхнизких температурах. Машины оборудованы электроприводными лебедками. Руль и передние сиденья регулируются как по высоте, так и по горизонтали. На технике могут устанавливаться АКПП, кондиционер и антиблокировочная система. Недавно с конвейера Арзамасского автозавода сошел бронеавтомобиль «Тигр», модель которого была оснащена бортовой системой управления, имеющей функции информационного контроля за работой электрооборудования, а также навигации.

Модификации автомобиля

Существуют две основные версии специального автомобиля «Тигр». СПМ ГАЗ-233034 и ГАЗ-233036 являются специальными машинами полиции и используются как оперативно-служебный транспорт МВД России. Кузовы этой техники имеют отличное бронирование и оснащены местами водителя, старшего группы, а также семи членов экипажа. Крыша СПМ оборудована двумя люками без кронштейнов для установки оружия. Бронеавтомобиль «Тигр», фото которого вы видите – СТС ГАЗ-233014. Он является специальным транспортным средством – машиной для армейских подразделений. В ее крыше расположен объемный люк с креплениями для вооружения. Цельнометаллический кузов имеет бронезащиту третьего класса прочности. Стекла машины надежно бронированы и могут открываться для ведения огня членами экипажа. Армейский «Тигр», помимо кресла водителя, вмещает в себя места командира машины и четырех десантников. Здесь отведены особые ниши под боекомплект, дополнительное вооружение, радиостанцию и систему блокировки взрывных радиоуправляемых устройств. Помимо основных версий, выпущены несколько модификаций спецавтомобилей для командования, машин с усиленной защитой против мин, транспорта с установленными ракетными комплексами и так далее.

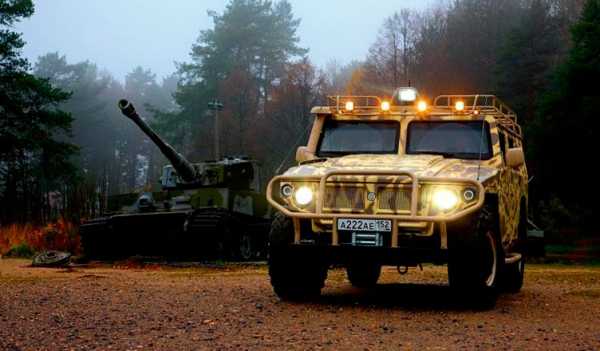

Бронеавтомобиль «Тигр». Гражданский вариант

В 2009 году на автозаводе началось производство небронированного автомобиля «Тигр» — ГАЗ-233001. Машина собрана на базе спецавтомобилей, с применением всех технологий, которые предназначались для изготовления военной техники. Модель имеет цельнообъемный пятидверный кузов с большим грузовым отсеком и способна перевозить четырех человек, а также 1,5 тонны груза. Полный привод, увеличенный дорожный просвет, независимая подвеска и две электролебедки обеспечивают гражданскому «Тигру» отличную проходимость в условиях бездорожья. Автомобиль оснащен мощным, но экономичным дизельным мотором и двумя вместительными баками для топлива, дающими возможность проехать 800 км без дозаправки. Максимальная скорость, которую способен развивать гражданский вариант «Тигра» составляет 160 км/ч. Машина оборудована вместительным багажником, а также имеет лестницу на задней двери. В крыше установлен люк с электрическим приводом. В отделке интерьера салона использованы натуральные кожа и замша. Машина оборудована электрорегулировкой передних сидений, видеокамерой заднего обзора и электрическими стеклоподъемниками.

Основные тактико-технические характеристики автомобиля

Наименование	Спецавтомобили “Тигр”	Гражданский “Тигр”
Длина (мм)	5700	5160
Ширина (мм)	2300	2300
Высота (мм)	2300	2150
Масса (кг)	7600	6200
Грузоподъемность (кг)	1200	1500
Макс. скорость (км/ч)	140	160
Клиренс (мм)	400	400
Расход топлива (л)	35	20
Макс. мощность двигателя (л/с)	235	205

Бронеавтомобили России

Помимо бронетехники марки «Тигр» необходимо упомянуть еще несколько машин такого же класса. Наибольшую известность получил автомобиль «Рысь», лицензионный аналог итальянского IVECO LMV L65.Также российские производители выпускают машины «Волк», «Медведь» и «Тайфун», которые используются, в основном, МЧС и спецслужбами. Бронеавтомобили «Рысь» и «Тигр» одно время очень серьезно боролись между собой за право быть принятыми на вооружение российской армией. Нешуточная интрига сохранялась довольно долго. В итоге именно бронеавтомобиль «Тигр», технические характеристики которого намного превзошли показатели своего конкурента, одержал заслуженную победу в этом состязании. Нужно отметить, что эти машины уже успели принять участие в полномасштабных боевых действиях. Появление «Тигров» в августе 2008 года в Южной Осетии помогло сберечь жизни многих наших военнослужащих, задействованных в операции по принуждению Грузии к миру. Все без исключения модели СТС ГАЗ-2330 отмечены только лучшими отзывами от представителей силовых структур и организаций, которые эксплуатируют эту технику.

fb.ru

ГАЗ Тигр – Российский Военный Бронеавтомобиль, Технические Характеристики ТТХ Армейской Бронемашины Версий 2330 и 2975

Сделать специальный автомобиль для использования в зоне вооруженного конфликта – это далеко не новая идея. Такая машина должна быть защищена броней, иметь прекрасную проходимость и способность передвигаться вне дорог, на автомобиле должна быть предусмотрена возможность установки оружия. Самым ярким примером такой машины является американский военный джип Хаммер (настоящее его название HMMWV, Хаммером называют гражданскую версию машины). Идея армейского автомобиля зародилась еще в годы Второй мировой войны, одним из символов которой стал Jeep Willys. На рубеже нынешнего века разработкой подобной машины занялись и в России. Предыстория создания российского армейского автомобиля, который сегодня мы знаем как «Тигр» довольно любопытна.

История создания ГАЗ-2330 «Тигр»

В 1999 году король Иордании Абдула II озаботился состоянием отечественных вооруженных сил и решил для их развития создать специальную компанию, которая бы занималась этим вопросом. Компания получила название King Abdullah II Design and Development Bureau. Иорданцы решили, что их вооруженным силам очень не хватает специального армейского внедорожника, который стал бы альтернативой американскому «Хамви». Американский броневик не устраивал арабов по причине своей высокой цены самого автомобиля и цены его обслуживания.

Заниматься новым автомобилем должна была компания Bin Jabr Group Ltd из ОАЭ, она, в свою очередь, предложила выполнить эту работу Горьковскому автозаводу. Российская сторона должна была разработать три опытных образца с разными видами кузова. При этом это был полностью военный автомобиль, проектирование и создание гражданской версии не предусматривалось. Разработчикам было поставлено задание сделать простой в производстве, а главное, надежный автомобиль, способный легко справляться с тяжелыми условиями пустыни (Хаммеры постоянно ломались). За основу будущего бронеавтомобиля взяли «Хаммер», к проекту были подключены еще несколько российских заводов и КБ. За короткий период времени заказ был выполнен: разработаны бронированная и небронированная версии машины. Созданный автомобиль получил обозначение Газ-2975 «Тигр». В автомобиле широко использовали узлы и компоненты БТР-80 и бронированного автомобиля «Водник».

Первые опытные автомобили были готовы уже через два года и были продемонстрированы в Абу-Даби на оружейной выставке в 2001 году. Русский бронеавтомобиль понравился заказчику. Забегая наперед, хочу отметить, что автомобили Иордания так и не купила, зато создала совместное предприятие и начала выпускать очень похожие автомобили в 2005 году. А у российских автостроителей остался опыт создания военного бронеавтомобиля и проект, практически готовый к реализации. Первоначально автомобиль «Тигр» и не планировали собирать в России, но интерес к его техническим характеристикам проявили российские силовые ведомства. В течение следующих двух лет специалисты ГАЗа значительно переработали первоначальный проект, учитывая пожелания новых заказчиков, и уже в 2002 году пять новых «Тигров» отправились в Москву для участия в автосалоне и для прохождения испытаний. На автомобильной выставке МIMS-2002 эти машины уже шли под обозначением Газ-2330 «Тигр».

В конце 2002 года два «Тигра» поступили в пробную эксплуатацию в московский СОБР и после этого ими заинтересовались в МВД России. Была заказана первая партия машин. Серийно автомобили «Тигр» производятся на Арзамасском машиностроительном заводе.

К новому автомобилю Газ «Тигр» проявили большой интерес представители разных силовых ведомств, также им заинтересовались представители нефтегазовой отрасли. По мнению военных, подобный автомобиль был нужен уже давно: он может решить вопрос обеспечения транспортом командиров среднего звена, как в военное время, так и в мирный период.

Описание автомобиля

Газ «Тигр» был создан как автомобиль повышенной проходимости и высочайшей надежности. Технические характеристики этой машины позволяют использовать ее в любых, самых неблагоприятных условиях, она может преодолевать невероятно сложные препятствия и даже дорога ужасного качества вам покажется нипочем.

Газ-2330 «Тигр» имеет классическую компоновку. Сварная рама служит основой, на которую крепятся узлы автомобиля и его рама. Она усилена лонжеронами. Кузов стальной, цельнометаллический. Грузовой отсек отделен от пассажирского. «Тигр» может перевозить до 1500 килограмм груза, в этом с ним не сравниться никакой внедорожник.

В автомобиле самой обычной комплектации установлены: независимая торсионная подвеска всех колёс , гидроусилитель руля, главные передачи с самоблокирующимися дифференциалами, автоматическая подкачка шин. На машину может быть установлен кондиционер, электрические стеклоподъемники, аудиосистема, ABS.

Многие элементы ходовой части автомобиля позаимствованы из конструкции БТР, точно так же, как и система подкачки колес. С одной стороны, это многократно увеличивает надежность и прочность конструкции, но с другой – не очень положительно влияет на плавность хода авто. Также «Тигр» оборудован системой контроля давления в шинах. На автомобиль устанавливают двигатель Cummins серии «В», с объемом 5,9 литра, а также двигателем ЯМЗ-534. В зависимости от модификации двигатель может иметь мощность 180, 205 и 215 лошадиных сил.

Технические характеристики автомобиля

Ниже приведены ттх Газ-2330 «Тигр».

Колесная формула	4х4
Длина, мм	5700
Ширина, мм	2200
Высота, мм	2200
Дорожный просвет, мм	400
Колесная база, мм	3300
Колея, мм	1840
Шины, размерность	335/80 R20
Снаряженная масса, кг	6000
Грузоподъемность, кг	1200
Емкость баков, л	2х70
Максимальная скорость, км/ч	140
Запас хода, км	1000
Преодолеваемые препятствия:
угол подъема, град	32
угол спуска, град	36
угол крена, град	30
глубина брода, м	1,2
радиус поворота, м	10

Модификации Газ «Тигр»

• ГАЗ-233034 — СПМ-1 «Тигр», третий класс защиты.
• ГАЗ-233036 — СПМ-2 «Тигр», пятый класс защиты.
• ГАЗ-233014 «Тигр» — армейский бронеавтомобиль.
• КШМ Р-145БМА «Тигр» — автомобиль для командного состава.
• ГАЗ-233001 «Тигр» — небронированный автомобиль повышенной проходимости.

СПМ-1 и СПМ-2 – это бронированные автомобили третьего и пятого класса защиты соответственно. Они предназначены для использования силовыми структурами: полицией, пограничной службой, могут использоваться для подавления массовых беспорядков и разгона демонстраций.

Газ-233014 – это армейский вариант «Тигра». Автомобиль бронирован, в крыше бронеавтомобиля установлен вращающийся люк и крепления для установки оружия. В салоне предусмотрены места для хранения боекомплекта и оружия.

КШМ Р-145БМА – это автомобиль для перемещения и обеспечения связи представителей военного командования или гражданской власти. Может эффективно использоваться в зоне боевых действий или в районе стихийного бедствия. Этот автомобиль аналогичен СПМ-2 и также бронирован. Имеет пятый класс баллистической защиты.

Особое внимание следует обратить на ГАЗ-3121 «Тигр-2». Это опытная машина, гражданский внедорожник, который впервые был представлен в Москве, на автосалоне в 2006 году. Выпускается он на Арзамасском машиностроительном заводе. На этот автомобиль устанавливают шестицилиндровый Cummins B205 (мощность 205 л.с.) или турбодизель Steyr с мощностью 190 л.с. Скорость автомобиля по шоссе — 140-160 км/ч. Весит машина 3500 кг и потребляет 15 литров топлива на 100 километров. Стоимость внедорожника — 120 тысяч долларов.

На базе этих модификаций сделаны интересные автомобили, выполняющие специфические функции.

Абаим-Абанат. Создан на базе автомобиля СПМ-1, имеет специальный выдвижной трап для проникновения бойцов антитеррористических подразделений на верхние этажи здания. Трап управляется из кабины водителя. На своем конце он имеет несколько защитных щитов.

ГАЗ-СП46 «Тигр» — это специальный автомобиль для приема парадов. Имеет открытый кузов типа «кабриолет». Отличается дорогой отделкой салона на уровне автомобилей элитного класса. Салон даже оборудован ручкой-поручнем для удобства.

Пускай «Тигр» сейчас и довольно дорог, но конструкторы обещают в 2018 году снизить его цену и порадовать россиян отечественным внедорожником. Возможно, на автомобиле будут использовать российские комплектующие, что существенно снизит его цену.

Видео о машине

militaryarms.ru

Бронеавтомобили – это… Что такое Бронеавтомобили?

Армейский Хамви»

Польский «Самоход панцерны (взор 34)» мод.34, 1934—1938

Бронированный автомобиль (уст. блиндированный автомобиль, простореч. броневик) — тип специального военного автомобиля с бронированным корпусом и пулемётным или пушечным вооружением. В период первой и второй мировой войн бронеавтомобиль в отличие от колесного бронетранспортёра, не был предназначен для перевозки десанта и по комплексу выполняемых задач был сходен с лёгким танком этого периода (особенно в СССР). Также в то время эти машины были зачастую разработаны на базе автомобилей, например английский бронеавтомобиль «Роллс-Ройс»

Лёгкий 1930-е

Выражение «бронеавтомобиль»

В СССР выражение «бронеавтомобиль» вышло из употребления после Второй мировой войны. В рамках кампании механизации ВС в СССР выпускался БТР-40 — вариант американского «разведывательного автомобиля» «M3 Scout car» поставлявшегося в СССР по программе ленд-лиза и являвшегося универсальной колесной машиной без башни. Впоследствии дальнейшее развитие концепции двухосной полноприводной бронемашины привело к появлению специализированных плавающих «бронированных разведывательно-дозорных машин» БРДМ-1 и БРДМ-2 которые по компоновке схожи с советскими пулеметными бронеавтомобилями тридцатых годов. Также определенное сходство с ними имеют самоходные гаубицы на 8х8 базе БТР-ов (2С23 «Нона-СВК»). Само по себе выражение «бронеавтомобиль» В СССР в последний раз применялось по отношению к миниатюрному БА-64. По мнению экспертов по терминологии советских /российских ВС, по отношению к современой колесной бронетехники следует использовать выражение БКМ то есть Боевая Колесная Машина. Однако такая терминология не относится к военным структурам других стран, например в США многоцелевая бронемашина «Кадиллак Коммандо» называется боевой машиной пехоты (Infantry fighting vehicle) либо БТР так как в машине есть десантное отделения на 2 человека. По отношению например к «эрзац-бронеавтомобилю» на базе армейского вездехода «хамви» используется выражение «uparmored HMMWV» то есть «экранированный хамви». Экранированные вездеходы в Ираке используются по политическим причинам — использование тяжёлой бронетехники является свидетельством эскалации военных действий, что вызывает спад энтузиазма по отношению к продолжению военных действий у американского налогоплательщика. Небронированные вездеходы «хамви» понесли значительные потери в Сомали в 1993 и с тех пор эти машины усиливаются броней, полубашнями и используются для поддержки пехоты. По отношению к же к колесным БТР-ам используемым в качестве разведовательно-дозорных (по советской терминологии) машин (например «АТФ Динго») используется выражение «Infantry Mobility vehicle» — то есть «Мобильная Машина пехоты». Такие машины часто имеют большой клиренс и клинообразное днище- что значительто улучшает защиту пассажиров от последствий наезда на мину.

Сравнение бронеавтомобиля и танка

Преимущества и недостатки бронеавтомобиля обуславливаются двумя факторами — применением колёсного движителя и постройкой на основе коммерческой машины.

• Преимущества бронеавтомобиля:
  • Относительно высокая скорость. Уже к началу 30-х годов скорость большинства бронеавтомобилей превысила 60—70 км/ч, в то время как скорость большинства танков была в полтора-два раза меньше. К нынешнему времени развитие гусеничного движителя танков несколько сгладило эту разницу.
  • Дешевизна. Для получения эрзац-бронеавтомобиля достаточно покрыть гражданский автомобиль стальными листами достаточной толщины и установить на нём пулемёт. И даже бронеавтомобили специальной постройки значительно дешевле аналогичных по массе танков, обычно используя многие узлы гражданских машин.
  • Надёжность. За счёт этих факторов бронеавтомобили, особенно в 20—30-е годы, как правило, были и значительно надёжнее танков, хотя после Второй мировой, развитие танков почти свело на нет это преимущество.
  • Преимущества в миротворческих операциях — простота заброса в зону боевых действий и менее «военный» вид. К тому же, танк проявляет свои преимущества только в масштабных боях, которых в миротворческих операциях практически не бывает.
• Недостатки бронеавтомобиля:
  • Плохая проходимость. Разнообразные эрзац-бронеавтомобили, как правило, способны эффективно действовать исключительно на хороших дорогах, поскольку проходимость их перегруженного и снабжённого узкими колёсами шасси даже хуже, чем у послужившего для них базой гражданского автомобиля. Бронеавтомобили специальной постройки обычно снабжены гораздо более эффективным, зачастую многоосным, шасси, но всё равно значительно уступают танкам в проходимости.
  • Недостаточные защищённость и вооружение. Являются прямым продолжением предыдущего недостатка. Колёсное шасси бронеавтомобиля серьёзно ограничивает максимальную нагрузку, что не позволяет оснастить его мощным вооружением или толстой бронёй.

История развития конструкции и боевого применения бронеавтомобилей

Появление бронеавтомобилей

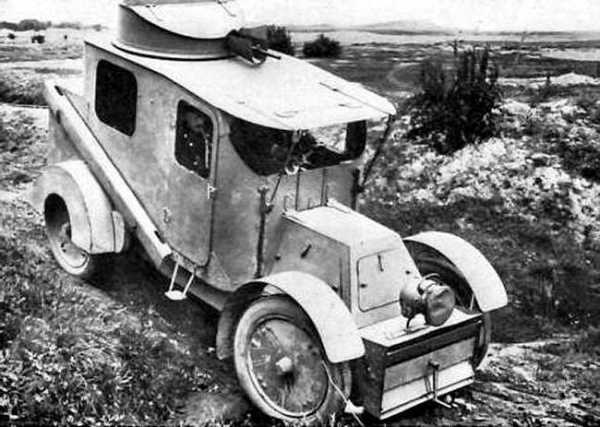

Идея защиты автомобиля бронёй появилась уже вскоре после изобретения бензинового двигателя. Первый проект бронеавтомобиля был представлен в 1896 году американским изобретателем И. Д. Пеннингтоном. Первый же настоящий бронеавтомобиль был построен в 1902 году в Великобритании Ф. Р. Симмсом, однако в то время эта идея не вызвала никакого интереса со стороны английского военного министерства. В 1900-х годах созданием бронеавтомобилей занимались и в других европейских странах, но до начала Первой мировой войны интерес к ним со стороны армейского командования был невелик.

Исключением была Российская империя, где боевой опыт русско-японской войны наглядно показал необходимость самоходной машины, способной вести поддержку пехоты пулемётным огнём и защищённой от пуль противника. Подъесаул Накашидзе сформулировал требования к боевой машине такого рода и разработал проект, который вызвал заинтересованность военного министерства Российской империи. Однако, сочтя проект слишком сложным для реализации на отечественных промышленных мощностях, постройка машин была заказана во Франции фирме «Шаррон». В 1906 году небольшая серия (около 6 бронеавтомобилей) была поставлена заказчику. Эти машины имели полное бронирование и пулемётное вооружение во вращающейся башне с круговым обстрелом. Проходимость была сочтена удовлетворительной, а вся машина в целом получила высокую оценку от русских военных.

Похожую машину чуть ранее в 1905—1906 гг. демонстрировала немецкая фирма «Эрхардт», но у кайзеровской армии проект не нашёл понимания. Таким образом, приоритет в принятии на вооружение первой серии бронеавтомобилей принадлежит Российской империи. В гражданскую войну бронеавтомобиль был средством поддержки пехоты и конницы, в Вторую мировую войну использовался для боевого обеспечения войск.

Бронеавтомобили в Первой мировой войне

Английский бронеавтомобиль во Франции.

1914

Бронеавтомобили межвоенного периода

Полугусеничный бронеавтомобиль БА-30

Бронеавтомобили Второй мировой войны

Послевоенное развитие бронеавтомобилей

В настоящее время преимущественно распространены боевые разведывательные машины (БРМ) и боевые разведывательно-дозорные машины (БРДМ), служащие для вспомогательных военных операций, разведки, патрулирования и в качестве базы для машин специального назначения: пусковых установок тактических ракет малой дальности и ПВО, противохимической и антирадиационой защиты и т. д.

В ряде иностранных армий на вооружении находятся пушечные бронеавтомобили, т. н. «колесные танки», отличающиеся от гусеничных аналогов меньшей стоимостью, меньшим весом, повышенной скоростью передвижения и меньшим воздействием на дорожное полотно при сравнимой проходимости благодаря многоосной полноприводной схеме (не менее трех и не более пяти осей) и системе централизованного регулирования давления воздуха в шинах.

Patria AMV (AMV — Усовершенствованная модульная машина) представляет собой 8×8 или 6×6 многоцелевой военный автомобиль, разработанный финской компанией «Патрия» в 2001 г.

Конструкция бронеавтомобиля

Обычно бронирование предначено только для защиты от обычных пуль стрелкового оружия и осколков, но относительно легко пробивается специальными боеприпасами, а также из противотанковых ружей и ручных гранатометов, не говоря об артиллерии.

Классификация бронеавтомобилей

Эрзац-бронеавтомобиль американской армии в Ираке на базе обычного армейского грузовика. Кабина обшита бронелистами. У пулемётчика в качестве защиты имеется бронещит и бортовые бронестекла

Бронеавтомобили бывают лёгкие, средние и тяжёлые. Лёгкие бронеавтомобили оснащиваются пулемётами, тяжёлые и средние — пушками и пулемётами.

Русские бронеавтомобили

• Остин-Путиловец — средний, пулемётный
• Джеферри-Путиловец — тяжёлый
• Гарфорд-Путиловец — тяжёлый, пушечный

Советские бронеавтомобили

Российские бронеавтомобили

Спецавтомобиль “Федерал” на базе войскового грузовика “Урал-55571”. Предназначен для перевозки сотрудников милиции или военнослужащих. Кабина водителя, моторный отсек, топливный бак и аккумуляторы защищены усиленной броней, в кузове размещена бронекапсула, рассчитанная на перевозку 12 человек. В ней устроены обзорные бронестекла и бойницы. Капсула обеспечивает защиту от взрыва осколочно-фугасного устройства массой шесть килограммов тротила и от поражения пулями снайперской винтовки и автомата Калашникова^[1].

Исторические бронеавтомобили

Примечания

См. также

Ссылки

Броневики первой мировой и гражданской войн
Имперские бронеавтомобили
Сайт о вооружение стран 1939-45-ов годов

Wikimedia Foundation. 2010.

dikc.academic.ru

Автомобили скрытого бронирования : Броневик с “гражданской внешностью”

Что такое скрытое бронирование?

Когда в конце 90-х на российских дорогах появились первые коммерческие броневички, в основном, подержанные «американцы», они неизменно привлекали внимание своим нелепым видом. Такие машины представляли собой примитивные сейфы на колесах, сваренные из бронеплит по технологии открытого бронирования. На них можно было смело писать крупными буквами «Везем деньги», так как внешний вид такого монстра никаких других ассоциаций не вызывал.

Сегодня качественно бронированный автомобиль —  востребованный продукт, служащий не только для повышения уровня защиты от всевозможных неприятностей коммерческого транспорта, используемого, например, в сфере банковских перевозок, но и для обеспечения безопасности влиятельных персон – общественных деятелей, политиков и крупных предпринимателей.

Разумеется, и выглядеть этот автомобиль должен соответствующе – не привлекать к себе излишнего внимания на шоссе, быть максимально безопасным для перевозимых ценностей и достаточно комфортабельным для своих пассажиров.

Для создания такого транспорта оптимально подходит технология скрытого капсульного бронирования, имеющая немецкие корни и признанная мировыми стандартами в настоящее время наиболее передовой. Мы используем ее как при бронировании автомобилей коммерческого типа (к которому в частности, относятся инкассаторские машины), так и при оснащении защитой комфортабельных представительских машин класса «люкс».

Суть этой технологии, как и все гениальное, проста – под обшивкой автомобиля создается бронемодуль, представляющий собой капсулу из стальных листов, защищающих не отдельные части и узлы машины, a весь ее кузов. В результате применения этого метода транспортное средство

www.euracom.ru
