Харвестерные головки - Статьи ПК Ижора

В 2009 - 2010 годах в производстве машин для деревообработки развитие технологий, нацеленных на повышение мобильности, маневренности и производительности, привело к появлению оборудования совершенно нового качества.

Максимальная адаптация к запросам клиентов вылилась в основном в изменение форм машин для рубки леса. Качественным изменениям подверглись также и технологии сортиментной и хлыстовой лесозаготовок с использованием харвестеров, которые нашли применение в изготовлении биомассы.

Производство биомассы, как и весь биоэнергетический сектор в целом, во время глобального экономического кризиса воспринималось в качестве альтернативы основным источникам энергии и вселяло надежду в производителей как принципиально новая сфера деятельности, где могут пригодиться и выпускаемое ими оборудование, и их опыт.

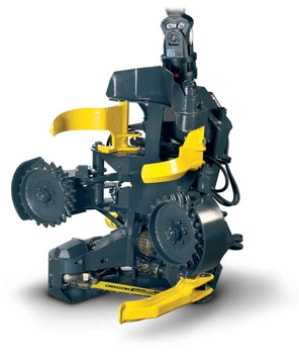

Рисунок 8. Харвестерная головка

Харвестерная головка включает: 1 - ограждение пилы, 2 - цепную пилу, 3 - гидродвигатель пилы, 4 - нижние сучкорезные ножи, 5 - гидроцилиндр нижних сучкорезных ножей, 6 - протаскивающие вальцы, 7 - гидродвигатели вальцов, 8 - гироцилиндры захватных рычагов вальцов, 9 - верхние сучкорезные ножи, 10 - гидроцилиндр верхних сучкорезных ножей, 11 - согласующую тягу верхних сучкорезных ножей, 12 - верхний нож, 13 - наклонный механизм, 14 — гидроцилиндр наклонного механизма, 15 - ролик хода, 16 - колесо измерителя длины.

Современная харвестерная головка (рис. 8) представляет собой металлическую сварную раму, на которой монтируются захватные рычаги, управляемые гидроцилиндрами. Рычаги движутся в плоскости перпендикулярной оси ствола. На концах рычагов смонтированы высокомоментные гидравлические моторы. На выходные валы моторов установлены подвижные вальцы протаскивающего механизма. Вальцы по желанию заказчика могут быть либо обычными стальными, либо оснащаться резиновыми демпферами крутильных колебаний. Дополнительно на корпусе установлено два неподвижных (фиксированных) вальца с высокомоментными гидравлическими моторами. На нижней части рамы размещается пильный механизм для валки и раскряжевки дерева на сортименты после обрезки сучьев. Привод всех механизмов харвестерной головки гидравлический.

Подвижные вальцы с помощью гидроцилиндров управления захватными рычагами прижимаются к дереву и удерживают его в силовом контуре харвестера при валке. Благодаря постоянному приводу четырьмя вальцами, и короткой раме, харвестерная головка позволяет протягивать сильно искривлённые деревья с толстыми сучьями. Сдвоенный потенциометр, расположенный над сучкорезными ножами, и измерительное колесо, прижимаемое к стволу с помощью гидравлики, гарантируют точное измерение диаметра и длины. Головка оснащена четырьмя подвижными сучкорезными ножами (два сверху и два снизу) и одним неподвижным ножом.

Харвестерная головка крепится на конце рукояти манипулятора через поворотный ротатор (площадка для крепления ротатора) и связанную с ним скобу валочного (наклонного) устройства. Относительно скобы головка может поворачиваться из вертикального в горизонтальное положение с помощью гидроцилиндра. Вес головки 1080 кг, максимальный диаметр спиливаемого дерева 65 см. Рекомендуемая производительность гидронасоса для обеспечения нормальной работоспособности головки 250 - 285 л/мин. Максимальное рабочее давление 24 МПа.

Принцип действия харвестерной головки довольно прост. При ее раскрытии гидравлические цилиндры раздвигают захваты с протаскивающими вальцами и сучкорезные ножи. Устройство подводят к комлю дерева и закрывают, гидроцилиндры прижимают вальцы и сучкорезные лезвия к стволу. Дерево спиливается цепной пилой и валится с помощью наклонного (валочного) механизма головки. Протаскивающие вальцы (обычно от 2, реже до 4 штук) начинают вращаться и двигать (протаскивать) ствол, при этом срезаются ветки, попадающие под сучкорезные ножи. Раскряжевкой (продольной разделкой на сортименты) и измерением длины протаскиваемого ствола управляет отдельная автоматика.

Большинство современных харвестерных головок комплектуются гидродвигателями привода протаскивающих вальцов с увеличенным объемом. Так, на харвестерную головку, способную захватывать стволы диаметром до 65 см, должен быть установлен двигатель объемом 1000 см3. Двигатель с большим объемом обеспечивает большую силу протяжки, что необходимо для работы со стволами, имеющими много веток и сучков. Однако увеличение силы протяжки обычно ведет к снижению ее скорости. Поэтому конструктора зачастую должны обосновывать свои решения на основе анализа конкретных условий работы проектируемых харвестерных головок. Некоторые производители предлагают варианты двигателей с переменной (плавающей) мощностью, что позволяет достичь сочетания параметров мощности и скорости (например, головки фирмы

“Log Max”).

Повышение мощности и скорости протаскивания ведет к увеличению нагрузок на металлоконструкцию головки, поэтому необходимо одновременное повышение надежности конструкций.

Основными направлениями совершенствования конструкций харвестерных головок являются:

  • Увеличение производительности (в первую очередь за счет увеличение скорости обрезки сучьев и скорости раскряжевки).
  • Увеличение усилия протаскивания для обеспечения возможности обрезки сучьев большого диаметра (мощные гидромоторы привода вальцов, увеличение числа вальцов, применение гусениц, применение комбинированных схем: два вальца и гусеница или два вальца и выдвигаемая гидроцилиндром балка с захватом).
  • Обеспечение возможности обработки искривленных стволов (за счет использования короткой базы и четырехвальцовой или гусеничной схемы протаскивания).
  • Облегчение конструкций головок (за счет применения новых материалов).
  • Модернизация систем управления.

Харвестеры, по принципу работы подающего (протаскивающего) механизма сучкорезного устройства могут быть циклического и непрерывного действия. В случае применения протаскивающего механизма непрерывного действия, как было описано выше, дерево обжимается вальцами или гусеницами и непрерывно по всей длине протаскивается относительно сомкнутых сучкорезных ножей. Очевидно, что для протаскивающих устройств непрерывного действия ствол может быть поврежден шипами по всей его длине, особенно при обрезке толстых сучьев, что является определенным недостатком. С целью меньшего повреждения древесины возможно использование обрезиненных вальцов с одетыми на них металлическими цепями.

В случае применения протаскивающего механизма циклического (челночного) действия дерево обхватывается захватными рычагами и с усилием надвигается на сомкнутые на стволе сучкорезные ножи. После протаскивания его относительно ножей на определенную длину, захват открывается, перемещается открытым вдоль ствола в обратном направлении, вновь зажимает ствол и затем опять тащит дерево относительно ножей. Таким образов захват (обычно силовым гидроцилиндром или тросом) циклами протаскивает дерево относительно ножей для обрезки сучьев.

В настоящее время большинство эксплуатируемых харвестеров имеют механизм протаскивания харвестерной головки непрерывного действия. В качестве срезающего механизма головок для валки дерева и его последующей раскряжевки на сортименты наиболее широкое распространение получили цепные консольные пилы с гидравлическими приводами вращения ведущей звездочки и подачи пилы.

Цепные консольные пилы харвестерных головок работают на принципе срезания дерева на проход без подпила, т. е. полного срезания дерева в одной плоскости. Они обладают рядом преимуществ по сравнению с другими срезающими устройствами: имеют малую массу и размеры, позволяют срезать деревья практически любого диаметра, обеспечивается удобства подвода к дереву или сросшимся деревьям, имеют возможность заглубления в снег и обеспечивают, качественны срез дерева.

Пильные устройства состоят из механизма привода цепи (гидродвигатель, ведущая звездочка), пильной шины, механизма надвигания шины, системы смазки и автоматического натяжения цепи, цепеуловителя, ограничителя хода пильной шины.

Пильная шина вынесена на специальной консольной балке, которая служит также защитным кожухом для пильного механизма и механизма надвигания. Длина шины зависит от диаметра спиливаемого дерева. Форма пильной шины, как правило, прямая с уширением посередине. Привод цепей гидравлический. В основном применяются аксиально-поршневые гидромоторы, позволяющие достичь необходимой скорости резания. Механизм подачи в основном рычажного типа.

Значительно реже в качестве срезающего механизма на харвестерах применяются ножевые срезающие устройства или дисковые пилы. При этом ножевые устройства применяются в основном для заготовки так называемой «энергетической» древесины. Они обладают рядом достоинств: простота конструкции, надежность в эксплуатации, безопасность работы и быстрота резания. Однако основными недостатками ножевых срезающих устройств является их значительные размеры и масса, значительное усилие резания, ограничение диаметра срезаемого дерева (около 60 см) и расслоение комлевой части древесины в зоне срезания, особенно при резании мерзлой древесины. Последний недостаток может быть устранен применением спирально-ступенчатых дисковых режущих инструментов, но в таком случае конструкция срезающего устройства усложняется. Устранить расслоение древесины в зоне срезания возможно также за счет перерезания дерева под углом к его оси.

Основным и наиболее важным элементом харвестерной головки является захватный механизм. Он предназначен для захвата и надёжного удержания дерева или пачки деревьев на протяжении всего технологического процесса. Захватный механизм гарантирует надежный зажим дерева при срезании, удержание дерева во время его последующей валки и перемещении манипулятором в рабочую зону (перенос в вертикальном положении или подтаскивании дерева за комель) при отсутствии проскальзывания дерева относительно рычагов и корпуса, а также обеспечивает центрирование ствола в головке во время его раскряжевки на сортименты.

На харвестерных головках в качестве захватов используются:

  • Захватные рычаги с протаскивающим механизмом (вращающимися вальцами или гусеницами и высокомоментными приводными гидравлическими моторами).
  • Боковые подвижные сучкорезные ножи.

Ножи не всегда используют в качестве захватов, например, с целью снижения негативного влияния на качество заготовленной древесины часть ножей переводятся в плавающее положение.

Захватные рычаги по конструкции подразделяют на цельнометаллические и сварные. В существующих конструкциях головок рычаги захватного механизма обхватывают и удерживают дерево двумя способами:

  1. В плоскости перпендикулярной оси дерева (см. выше рис. 8).
  2. В плоскости оси дерева.

В первом случае рычаги могут приводиться в действие одним общим гидроцилиндром или иметь индивидуальный приводной гидроцилиндр на каждый рычаг. Во втором случае при захвате ствола в плоскости оси дерева каждый рычаг, как правило, приводится в действие индивидуальным приводным гидроцилиндром. Кроме того, при такой схеме работы рычагов не возникает проблема их перекрытия.

В некоторых конструкция головок под основными захватами устанавливают дополнительные рычаги с вальцами, имеющие индивидуальный привод и возможность быть снятыми с головки. Такая схема позволила не только обеспечить надежное удержание дерева, но также повысить усилие протаскивания на головке Ponsse 550 (Premio) c 26 кН до 34 кН. При этом вместо дополнительных рычагов с вальцами могут быть установлены боковые подвижные ножи.

Захватные рычаги могут быть кинематически связаны с сучкорезными ножами. В таком случае упрощается и удешевляется конструкция, так как отпадает потребность в использовании отдельных гидроцилиндров привода ножей. У некоторых харвестерных головок ножи верхнего и нижнего уровней могут быть также кинематически связанны между собой или представлять единую конструкцию, например, головка Viking 630E имеет два правых ножа верхнего и нижнего уровней жестко связанных друг с другом и два левых аналогичного исполнения.

В гидросистеме привода рычагов устанавливается гидроаккумулятор давления, позволяющий выравнивать давление и снижать нагрузки, вызываемые неровностями ствола при обрезке сучьев. Слишком низкое давление прижима вальцов приводит к их проскальзыванию, а слишком высокое - к излишнему трению о ствол, повреждению ствола и перегрузки конструкции харвестерной головки. Давление прижима ножей должно также соответствовать условиям работы, чтобы они копировали продольную кривизну обрабатываемого ствола и срезали сучья заподлицо с поверхности ствола без зарезания ножа в древесину. Слишком малое давление их прижима может вызвать отрыв дерева из захватного устройства и наличие остатков сучьев (пеньков) на сортиментах. Слишком большое давление прижима ножей создает повышенное их трение о ствол и соответственно, излишнее сопротивление работе протаскивающего механизма, а также негативно отражается на качестве получаемых сортиментов.

Харвестерная головка может быть также оснащена дополнительными устройствами. Одно из них - устройство для обработки пней в бесснежный период с целью предотвращения распространения дереворазрушающих грибов. Специальное вещество - фунгицид наносят при пропиливании через форсунки, расположенные на специальной шине пилы или отдельной форсункой, установленной на кожухе пилы или на кулачке шины. К форсункам препарат подается по шлангу из бачка на каркасе харвестера. Подача фунгицида производится автоматически.

Харвестерная головка может быть оборудована также маркирующим устройством, которое впоследствии облегчает сортировку схожих сортиментов. Нанесение краски происходит через форсунки, установленные на корпусе головки или в пильном блоке. Обычно применяют две форсунки и два цвета, которые дают три комбинации (синий, красный, синий + красный). Краска наносится на торец бревна в тот момент, когда закончен пропил, и оно начинает падать. Процесс маркировки контролируется автоматикой харвестера.

pk-izhora.ru

Харвестерная головка: описание, характеристики, дополнительное оборудование

ИЗНОСОСТОЙКАЯ КОНСТРУКЦИЯ ОСНОВАННАЯ НА МНОГОЛЕТНЕМ ОПЫТЕ.

Харвестерная головка Log Max 6000B - легкая харвестерная головка для сплошной лесозаготовки. Эта головка сочетает в себе малый вес при высокой мощности и специально разработана для больших колесных базовых машин и гусеничных экскаваторов среднего класса.

Харвестерная головка Log Max 6000B основана на хорошо спроектированной и проверенной гидравлике с максимальным гидравлическим давлением 260 бар, и максимальным расходом 280 л/мин.

Вальцы протяжки на харвестерных головках Log Max расположены перпендикулярно к дереву, что позволяет до минимума свести потери на трение и проникновение вальцов протяжки в древесину. Данное расположение вальцов обеспечивает точность измерения длины и высокое качество готовой  древесины.

Головка оборудована защитными крышками и пластинами предохраняющими  внутренние и наружные гидравлические элементы головки от повреждений.

Высокая производительность пилы обеспечивается оригинальным устройством гидравлической системы, которая направляет полный поток масла в пильный узел, что обеспечивает быстрый и чистый спил.

Харвестерная головка Log Max 6000B может быть оборудована пильным узлом Supercut с автоматической натяжкой цепи.



Harvesting key figures


  • Most productive range : 18 to 44 cm
  • Max cutting diameter, std : 63 cm(72cm.opt)
  • Min delimbing diameter : 3,5 cm
  • 21-25 tons 18-22 tons 170-210 kNm

Максимальная ширина при открытых вальцах      1689 мм

Минимальная ширина при закрытых вальцах        1236 мм

Высота                                                                 1682 мм

Вес 1                                                                   1385 кг

1) Включая: Вальцы протяжки, амортизированную плиту основания и ротатор

ВАЛКА / ПИЛЕНИЕ

Управляемый гидравлический привод цепного пильного узла.
Масляный бак смазки пильного узла в раме емкостью 34 литра.

Тип пильного блока                                               Saw 98B\98XL\Supercut

Мотор пилы                                                          19 см3

Пильная цепь                                                        0,404 шаг

Длина шины пилы, станд\опция                             75\82 см

Максимальный диаметр распила                           65\72 см



Опциональный пильный блок:

Тип пильного блока                                               Saw 98XXL

Мотор пилы                                                          30 см3

Цепь пилы                                                            0,404 шаг

Длина шины пилы                                                 75\82 см

Максимальный диаметр реза                                65\72 см



Два вальца с гидравлическим приводом, установленные непосредственно в радиальных-поршневых гидромоторах,  с объемом 857 куб.см. или 934 куб.см.

Диаметр вальца, V-Steel Aggressive                      532 мм

Диаметр вальца, V-Steel                                       532 мм

Усилие протяжки1                                                 26,6\29,0 кН

Скорость протяжки2                                              4,2\3,9 м/сек

Максимальное раскрытие вальцов                        625 мм

Минимальное раскрытие вальцов                         15 мм

1), рассчитано при давлении 260 бар

2), рассчитано при расходе 280 л/мин

ОБРЕЗКА СУЧЬЕВ

Четыре подвижных ножа с запатентованной системой верхнего плавающего ножа, сводят к минимуму потери на трение, что увеличивает тяговое усилие.

Максимальное раскрытие сучкорезных ножей       690 мм

Максимальный диаметр ствола, для которого обеспечивается полный захват при обрезке сучьев    500 мм

Минимальный диаметр ствола, для которого обеспечивается полный захват при обрезке сучьев      35 мм



ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Максимальное давление                                       260 бар

Максимальный поток масла                                  280 л / мин

Минимальные требования для обеспечения допустимой производительности:    Поток масла  200 л / мин



СИСТЕМА УПРАВЛЕНИЯ
Log Mate 500; Cabs Win; MAXI; DASA4; MOTOMIT; DSP4000;  ТJ300



Indexator AV17 с вращением на 360˚

ВАЛЬЦЫ ПРОТЯЖКИ





V-Steel

Вальцы протяжки, обеспечивающие незначительные ударные нагрузки, во время работы всегда располагаются перпендикулярно дереву, в результате чего до минимума сокращаются потери на трение и глубина проникновения ролика. Эта геометрия также обеспечивает точное измерение длины для получения высококачественных лесоматериалов.



V-Steel Aggressive

Благодаря увеличенному размеру шипов, их количеству, форме и специальному размещению компания Log Max получила самоочищающиеся вальцы протяжки с очень высоким тяговым усилием как в прямом, так и в обратном направлении без риска пробуксовки. Шипы вальцов протяжки  V-Steel Aggressive глубже проникают в ствол дерева.





МУЛЬТИЗАХВАТ





Компания Log Max разработала мультизахват, который по дополнительному заказу может быть установлен на харвестерные головки Log Max.

Благодаря мультизахвату головку Log Max можно использовать как традиционную харвестерную головку, а также как головку для групповой обработки стволов при прореживании небольших деревьев или для рубок ухода.





ПЛАВАЮЩИЙ ВЕРХНИЙ НОЖ

Active Friction Control - Активное управление трением

Плавающий верхний нож нового поколения с системой Active Friction Control позволяет регулировать силу трения ствола дерева о раму харвестерной головки. У оператора нет необходимости выходить  из кабины и изменять настройки путем регулировки блока. Теперь все задается автоматически.

Низкое трение позволяет уменьшить расход топлива и выделение тепла. При обрезке сучьев на дереве с большим количеством ветвей малого диаметра система Active Friction Control позволяет сократить до минимума вероятность того, что сучья будут просто изогнуты.



Компьютер харвестера представляет собой центральный блок системы Active Friction Control. Пользователь задает настройки, и головка Log Max работает в оптимальном режиме в зависимости от породы древесины и диаметра ствола. Например, при прореживании сосны и березы могут использоваться совершенно разные режимы  - в зависимости от породы древесины.



АВТОМАТИЧЕСКОЕ НАТЯЖЕНИЕ ЦЕПИ SUPERCUT



Hultdins Supercut 100 представляет собой компактный и адаптируемый пильный блок, который сочетает в себе малый вес с высокой производительностью распила. Этот пильный механизм имеет функцию автоматического натяжения цепи, пропорциональную смазку цепи и управляющего импульса распила. Автоматическое натяжение цепи обеспечивает высокую производительность надежной харвестерной головки с высокой продолжительностью жизни.





ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:



Система Active Friction Control

Маркировка цветом

Фиксированная защитная пластина

Обработка пней

Клапан управления ротатором

Автоматический натяжитель цепи Supercut

Гидравлический привод верхнего ножа

Датчик поиска конца

Мультизахват

Держатель шлангов

Пинцетные ножи

Харвестерная головка

Стремление к автоматизации производственных процессов и повышению экономической эффективности производства вынуждает современные предприятия использовать высокотехнологичное оборудование. Производительная высокоэффективная техника позволяет выполнять сложные операции с минимальным участием персонала, экономя время и повышая производительность труда. Современные тренды в развитии лесозаготовительных предприятиях в настоящее время ориентированы преимущественно на сортиментную и хлыстовую технологии лесозаготовительных работ, которые подразумевают широкое применение харвестерных и процессорных головок, для повышения эффективности современного лесозаготовительного производства. Что же представляет собой харвестерная головка?

Харвестерная головка относится к навесному гидравлическому оборудованию, которое монтируется на стреле гусеничного экскаватора или колесного харвестера и подключается к гидравлической системе носителя. При этом управление харвестерной головкой осуществляется посредством собственной системы управления. Харвестерная головка представляет собой валочно-сучкорезно-раскряжевочный агрегат, выполняющий практически все технологические операции используемые при применении сортиментной лесозаготовки: валка, очистка от сучьев, раскряжевка хлыста в размер, сортировка заготовленного кругляка в соответствии с требованиями дальнейшего производства.

Харвестерная головка состоит из следующих основных частей:

  1. Рама с защитным кожухом
  2. Сучкорезное устройство
  3. Валочное устройство с ротатором
  4. Устройство протяжки
  5. Пильное устройство
  6. Гидравлическая система
  7. Система управления
  8. Рама харвестерной головки представляет собой «блочную» конструкцию со структурой, хорошо приспособленной к другим компонентам. Благодаря этому мы получаем легкую и прочную раму, которая защищает шланги, гидравлику и другие чувствительные компоненты харвестерной головки от внешнего воздействия. Использование плавных переходов и сварки высокого качества позволяет добиться низкой концентрации локальных напряжений, что обеспечивает продолжительный срок службы техники. Современные методы производства и высокое качество используемых материалов позволяет получить низкий вес без потери механической прочности.
  9. Четыре подвижных сучкорезных ножа с запатентованным регулированием положения ножа, снижающим потери на трении и увеличивает эффективность обрезки сучьев харвестерной головкой. Ножи отлиты из высокопрочной стали, что делает их особенно острыми и увеличивает срок службы. Ножи с односторонним длинным лезвием для обработки больших веток обладают специальной формой, которая снимает меньше коры и отлично справляется с обрезанием сучьев. Харвестерная головка хорошо захватывает ствол дерева по всему диаметру, особенно стволы с маленьким и средним диаметром, которые чаще всего вызывают сложности при обрезании сучьев. Эффективность - это ключевой показатель харвестерных головок LogMax. Форма сучкорезных ножей обеспечивает отличную обрезку сучьев любого диаметра. Давление на сучкорезные ножи контролируется пропорционально - в зависимости от диаметра дерева, оптимизируя результат обрезки сучьев.
  10. Валочное звено харвестерной головки работает от специального цилиндра, управление которым идет от гидравлического клапана. Когда соединительное звено двигается, то это позволяет харвестерной головке подниматься и опускаться. Это действие называется движением головки. Когда гидравлический клапан не задействован, то давление на валочное звено не поступает, и харвестерная головка находится в плавающем положении, свободно поворачивается.
  11. Два ролика через планетарные редуктора монтируются на переменные аксиально-поршневые моторы, что позволяет получить высокое тяговое усилие и высокую скорость протяжки харвестерной головки. Сочетание мотора и передачи обеспечивает очень высокий коэффициент полезного действия и безопасность в эксплуатации. Таким образом харвестерная головка легко обрезает сучья и распиливает хлысты на сортименты.
  12. Хорошо разработанная конструкция пилы и мотора пилы, с устройством позволяющим избежать повреждений узла, вызванных кавитацией, снижает риск раскола дерева при валке и раскряжевке. Пила харвестерной головки оснащена устойчивым поворотным подшипником, мощным пильным кронштейном, а также устройством для быстрого натяжения.
  13. Гидравлическая система харвестерной головки работает с постоянным давлением. Харвестерная головка должна подключаться к гидравлической системе базовой машины при помощи трех шлангов:

P = Давление к харвестерной головке.

T = Возвратная линия (давление от харвестерной головки)

DR = Дренажная линия.

  1. Система управления харвестерной головки и измерения на русском языке представляет собой четырехпроводную систему, использующую шину CAN(controller area network). Шина CAN специально разработана для приложений с высокими требованиями и работы в условиях сильных помех.

Модельный ряд харвестерных головок Log Max включает себя следующие головки:

  • LogMax 928
  • Log Max 3000 T
  • LogMax 4000 T
  • Log Max 5000 V
  • LogMax 5000 D
  • Log Max 6000 В
  • LogMax 6000 B
  • Log Max 7000 C
  • LogMax 7000 XT
  • Log Max 10000 XT
  • LogMax 12000XT
  • Log Max 7000 XT top saw

Каждая из этих харвестерных головок спроектирована по одному принципу, который не может повторить ни один из конкурентов – при протяжке ствол не прижимется к раме харвестерной головки, а лежит на ножах, ролики протяжки при этом протягивают ствол, а нижний сучкорезный нож обрезает сучья – это становится возможно благодаря уникальной запатентованной системе верхнего плавающего ножа.

Харвестерные головки Log Max за годы поставок заработали себе отличную репутацию и рассматриваются клиентами как важнейшее слово в истории лесозаготовительной техники.  Клиенты говорят, что харвестерная головка Log Max – это лучшее, что было и есть за все время существования харвестерных головок с точки зрения  эффективности, ремонтопригодности, а также качества пиления и раскряжевки.

www.logmaxnw.ru

Харвестерные головки: опыт, создающий результат |

За многие годы паритет интересов деловой сферы приобрел континентальный характер. Не стала исключением и лесозаготовительная отрасль, когда на изломе перестройки именно страны Северо-Европейского блока предложили мировому сообществу абсолютно новую концепцию обработки древесины. А импульсом для внедрения сортиментной технологии в России явилось создание в 1984 году на базе Карельского НИИ «прародителя» современного лесного комбиагрегата — харвестера. Конечно, он был далек от совершенства, но со временем в руках умелых новаторов конструкторской мысли машина эволюционировала и предстала в ином облике — харвестерная головка. Сейчас это неотъемлемая деталь «гардероба» современной лесозаготовительной техники, в чьей власти сократить рабочий цикл и при этом мобильно выполнить несколько операций одновременно. Со дня презентации этого изобретения прошли годы. И сегодня вполне эргономичная «юбилярша» успешно завоевывает новые симпатии на просторах СНГ, правда, производители — все те же именитые иностранные компании: Ponsse, Lako, Logmax, SATCO, Kesla, John Deere. Которые, несмотря на растущую с каждым годом конкуренцию, в тесном тандеме с энтузиазмом и технологиями не устают радовать потребителя обширным выбором усовершенствованных моделей…

Ponsse

Объединенный ряд харвестерных головок под маркой Ponsse создавался на протяжении нескольких десятков лет при непосредственном участии потребителей. И сегодня линейка харвестерных головок отличается высочайшей производительностью распиловки, что не только повышает эффективность, но и продлевает срок службы шины и цепи пилы. А унифицированная геометрия роликов и сучкорезных ножей обеспечивает возможности сбора и раскряжевки крупных стволов.



Головка H8 предназначена для сложных работ на делянках с крупными деревьями. Превосходная производительность при таких размерах, мощная подача и великолепная геометрия для обработки даже крупных стволов гарантируют чрезвычайно высокие показатели продуктивности. Точное автоматическое управление обеспечивает точность распиловки и максимальную скорость подачи дерева на нужную длину. Управляемое ускорение и замедление подачи уменьшают повреждения, наносимые при подаче, и пиковые нагрузки по давлению, что повышает эффективность машины. Давление сжатия сучкорезных ножей и подающих роликов регулируется в соответствии с размером ствола. Кроме того, подающие ролики поддерживают дерево снизу. Таким образом обеспечивается минимальное трение и надежный захват ствола при подаче.

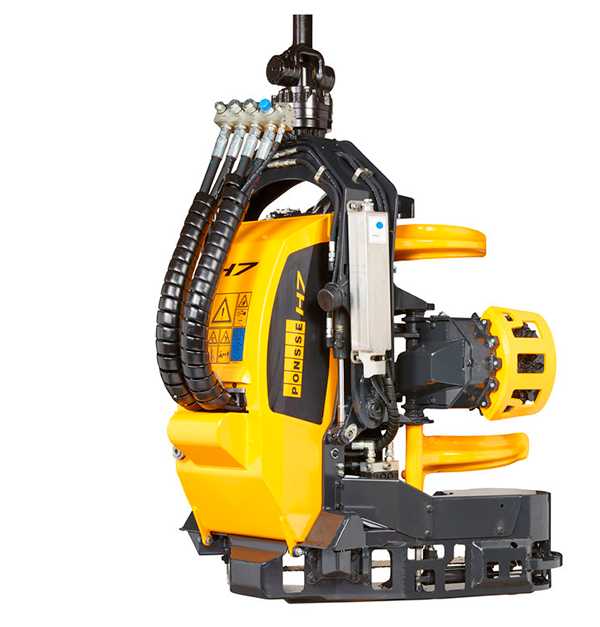

Универсальная компактная харвестерная головка H7 прекрасно подходит для сплошных и выборочных рубок. Превосходно выполненный узел роликов головки обеспечивает большую грузоподъемность при манипуляциях с крупными стволами. Плавная регулировка сжатия сучкорезных ножей и подающих роликов, а также блокировка моторов подачи, исключающая проскальзывание. Небольшие габариты, мощная подача и превосходная удельная мощность на единицу массы гарантируют производительность при работе с древесиной как мягких, так и твердых пород.



Харвестерная головка H6 — создана для многоцелевого использования. Идеально подходит как для прореживания, так и для сплошных рубок при обработке небольших деревьев. Широкий захват и высокая точность управления обеспечивают простоту использования. Благодаря большому диапазону наклона в совокупности с быстрой и мощной подачей и распиловкой достигается ощутимая экономия рабочего времени на делянках любых типов. Короткая рама и прочная конструкция, большие подающие ролики в сочетании с превосходными возможностями для обрезки сучьев, а также низкое трение ножей гарантируют высокую производительность, в том числе в сложных условиях работы. Она подходит и для групповой обработки стволов, в ходе которой выполняется управление подающими роликами и стандартными сучкорезными ножами. Функция захвата нескольких стволов не препятствует выполнению стандартных рабочих операций харвестерной головки при обработке отдельных деревьев.

Харвестерная головка H5 является универсальной, но в особенности хорошо подходит для эффективного прореживания. В ее конструкции особое внимание уделено удобству обработки нескольких стволов. Широкий захват, длинные передние сучкорезные ножи и правильно расположенный широкий верхний подающий ролик улучшают как прореживание отдельных деревьев, так и сбор и обработку нескольких стволов. Очень быстрые, но экономичные подача и распиловка гарантируют высокую производительность в любых условиях работы. Обработка нескольких стволов осуществляется без дополнительного оборудования. Таким образом, мощность крана, вылет стрелы и стабильность базовой машины могут максимально использоваться для главной функции — обработки деревьев.

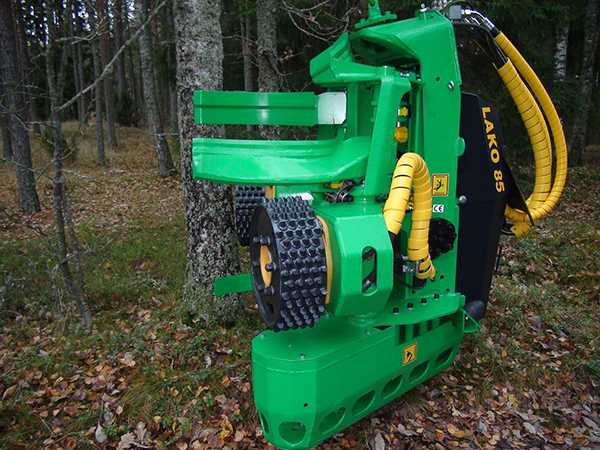

Lako

Линейка харвестерных головок компании «Lako» воплотила в себе 30-летнюю историю технических знаний и производственного опыта и создана для механизированной уборки леса — от прореживания до крупномасштабных сплошных валок. Используемые технические решения призваны конструктивно произвести все необходимые лесозаготовительные операции. А инновационные контрольно-измерительные системы и дополнительное оборудование сведут до минимума временной интервал рабочего цикла. Филигранность данной техники проявляется не только в верхушечной пиле в качестве дополнительного оборудования для трех самых крупных моделей, но и в механизме синхронизированной трехколесной протяжки. Это обеспечивает нескользящую подачу древесины. Гидравлическая система и пропорциональная регулировка давления удерживают технику на требуемом работоспособном уровне. Следует отметить, что функционал всех харвестерных головок адаптирован для переоборудования экскаваторов под харвестеры.



43 HD является наименьшей из «сестер» харвестерной головкой. Проявляет себя наилучшим способом при прореживании леса или при легкой сплошной валке. При этом рекомендуемой базовой машиной для нее является малая или среднего размера колесная лесохозяйственная машина или экскаватор (7–14 тонн) в лесной модификации. 53 HD — многофункциональная харвестерная головка общего назначения. Отлично справляется с прореживанием или сплошной валкой средней степени. В качестве базы подходят колесные или гусеничные машины весом 12–20 тонн. 63 HD — весьма быстрая и эффективная харвестерная головка для сплошной валки, а также для снятия окорки твердых пород дерева (эвкалипт и акация) на лесопосадках. В качестве базовых машин в данном случае подходят экскаватор или лесохозяйственная машина на гусеничном ходу весом как минимум 16 тонн. Может быть использована также мощная колесная машина, оснащенная харвестерным манипулятором грузоподъемностью как минимум 15-тонн/метр. 83 HD — самая крупная харвестерная головка в модельном ряду. Она годится для уборки крупных деревьев и хлыстовой заготовки. В качестве базы требуются машины на гусеничном ходу весом как минимум 27 тонн.

Все харвестерные головки предназначены для работы с контрольно-измерительными устройствами Motomit моделей IT или PC. Что позволяет оптимизировать раскряжевку ствола, эффективно обсчитывая его предполагаемый профиль. В данном случае акцент поставлен на 4-жильную шину данных, диагностику и выносливость модулей контрольно-измерительного устройства в любых условиях лесозаготовок.

John Deere

С брендом John Deere лесозаготовителей по всему миру связывает не один год плодотворного сотрудничества. Серия Н занимает уверенное положение на рынке с момента своего появления. Общепризнанная система сортиментной заготовки леса с продуктами этой компании на сегодняшний день является одной из самых передовых. В действительности, создавая линейку харвестерных головок, компания стремилась удовлетворить потребности самого искушенного потребителя. Примечателен тот факт, что перед запуском в производство лесная техника прошла испытания «в полях». Также в компании изготовили рекордное число стендов для проверки работоспобности всех новых систем.



Модель h512 представляет новое поколение харвестерных головок. Эта головка для прореживания была разработана для использования с моделью 770D, а также с моделями харвестеров 1070E и 1170E. Действительно, со столь компактной оснасткой можно легко захватить, повалить и обработать деревья в плотных лесонасаждениях. Поскольку сама головка позволяет эффективно управлять движением стрелы, это способствует повышению производительности во время прореживания. Цельная основная рама обеспечивает высокую прочность и точность размеров. Три подвижных ножа для обрезки сучьев, один фиксированный верхний нож и один фиксированный задний нож повторяют контуры ствола. Модель h512 обеспечивает отличное качество обрезки сучьев для стволов всех диаметров, вплоть до 80 мм. Высокоскоростной пильный аппарат SuperCut 100 обрабатывает деревья диаметром до 470 мм, что обеспечивает эффективность прореживания.

Головка h514 была разработана для средних колесных лесозаготовительных машин 1170E и 1270E. Она оснащена четырьмя протаскивающими вальцами и имеет превосходное соотношение мощности и веса. Конструкция харвестерной головки спроектирована так, чтобы обрезка сучьев была наиболее эффективной и высококачественной даже при подаче дерева малого диаметра. При ее создании в первую очередь внимание уделялось простоте обработки деревьев и износостойкости модели при работе в сложных условиях. Для более качественной обрезки сучьев головка оснащена четырьмя передвижными и двумя неподвижными сверхпрочными сучкорезными ножами. Кроме того, мощное усилие и высокая скорость протяжки спроецировали возможность захвата деревьев большого диаметра, что упростило обрезку деформированных веток и увеличило ее маневренность. В новом манипуляторе с подающими вальцами использованы более прочные подшипники, встроенные щитки подающих вальцов, усиленные цилиндры и штифты и хорошо защищенные шланги.

Харвестерная головка h580C, как и ее предшественница, объединяет мощность, необходимую для спиливания толстомерного леса, с отличным качеством обрезки сучьев ствола любой толщины. Трудно найти более производительное, долговечное и менее затратное сочетание, чем головка h580C с новым харвестером 1270E и 1470E. Оптимизированное усилие подачи и скорость реализуются с помощью нового мотора подачи. Моторы объемом 400/630 см3 обеспечивают лучшую производительность во время раннего и позднего прореживания. Моторы объемом 500/800 см3 или 500/780 см3 являются предпочтительным выбором для позднего прореживания и восстановительной лесозаготовки. Данная модификация головки демонстрирует беспрецедентную производительность, особенно при обработке крупного строевого леса. Новая геометрия манипулятора с подающими вальцами гарантирует надежный захват и протяжку стволов всех диаметров. Четыре подвижных ножа для обрезки сучьев, один фиксированный верхний нож и один фиксированный задний нож повторяют контуры ствола. Геометрия ножа и длинные режущие кромки h580C обеспечивают отличное качество обрезки сучьев для стволов всех диаметров. Пильный аппарат SuperCut 100 имеет максимальный диаметр распиливания 710 мм и может быть оборудован на заводе мотором Parker или Bucher.



«За последние годы расстановка сил среди основных «игроков» рынка лесозаготовительной техники существенно не менялась, поэтому слово всегда остается за ведущими производителями. Как показывает практика, наиболее популярной является компания John Deere. И обусловлено это не только внушительной номенклатурой выпускаемой техники, но и слаженной системой сервисного обслуживания. Сегодня покупатель сориентирован на соотношение цены и качества при выборе товара, а производитель — на снижение издержек производства и, соответственно, выпуске конкурентоспособного продукта. И в данном случае John Deere выступает гарантом индикаторов надежности, предлагая, к примеру, харвестерные головки со среднесуточной продолжительностью эксплуатации от 16 до 20 часов. Согласитесь, это немалый потенциал для организаций, использующих многосменный режим работы, — говорит начальник отдела ремонта и обслуживания строительной и лесной техники СООО «Пулихово» Олег Хандогин (г. Минск, Беларусь). — Как и многие предприятия, мы руководствовались при выборе харвестерной головки такими основными техническими параметрами, как давление в системе, количество вальцов для протяжки (у John Deere их четыре), величина открытия протяжных вальцов, количество сучкорезных ножей. Я не зря упомянул о вальцах — четыре протяжных вальца особенно эффективно работают весной на лиственных породах, когда идет обильное соковыделение. Именно уменьшение величины проскальзывания является существенным показателем для нашей полосы, так как большее количество вальцов обеспечивает наибольшую длину контакта со стволом по окружности. Одним словом, за годы эксплуатации харвестерные головки данной компании прекрасно зарекомендовали себя в рабочем процессе — показали свою эффективность, производительность, гибкость системы настройки и удобство манипулирования в ограниченном пространстве».

SATCO

Недавно новозеландская компания SATCO громко завила о себе, подписав соглашение с Caterpillar о продаже лесообрабатывающего оборудования по всему миру. Теперь Caterpillar является эксклюзивным дистрибьютором Satco везде, кроме Австралии, Новой Зеландии и Бразилии. В российском регионе данного производителя уже многие знают не понаслышке, поскольку предлагаемая оснастка разработана для целевой аудитории лесозаготовителей, работающих с грубой древесиной. Все оборудование выполнено из высококачественного материала. Шланги, идущие от базовой машины к головке, укладываются внутри рычажного механизма и защищены от внешних факторов. Это позволяет предотвратить повреждения шлангов и чрезмерные перегибы, ведущие к преждевременному выходу шлангов из строя.



Серия продукции включает харвестерные головки и головки для направленной валки. Диапазон характеристик харвестерных головок варьируется от 1 190 кг с максимальным диаметром резки 635 мм до 3 850 кг с диаметром резки 800 мм. Валочные головки отличаются непрерывным вращением, а диапазон диаметров одиночных спиливаемых стволов составляет 305–508 мм и 457–762 мм. Компания SATCO также предлагает окорочные конфигурации своих продуктов в дополнение к специальной окорочной харвестерной головке. Все головки спроектированы в точном соответствии с характеристиками лесозаготовительных машин Cat, гусеничных валочно-пакетирующих машин и харвестеров. Модель 424 может работать с любой базовой машиной в диапазоне 24–35 тонн. 325-я модель рассчитана на базовую машину весом от 25 до 40 тонн. Ну а 223-му процессору подходят машины от 22 до 30 тонн. Компьютерная система харвестерных головок весьма доступна и удобна в использовании. Усиленная система основной пилы оснащена двигателем с рабочим объемом 45 см3 и увеличенным подшипником. Такая конструкция обеспечивает плавное поперечное пиление и валку деревьев с большим диаметром ствола. Примечателен и тот факт, что головки обоих типов подходят для выполнения лесозаготовительных работ с помощью экскаватора. Модель же 420 может использоваться и для погрузки самосвалов. Простая и прочная конструкция данной линейки практически не требует технического обслуживания и является экономичным решением в процессе лесозаготовки.

Log Max

На протяжении многих лет Log Max является надежным партнером лесозаготовителей более 30 стран планеты. Она одной из первых стала использовать гидромоторы с варьируемым рабочим объемом и сегодня традиционно может предложить лесопромышленникам оснастку с простой и очень эффективной конструкцией, дающей возможность легкого доступа к узлам для ремонта и сервиса. Общим преимуществом модельного ряда Log Max является система управления Logmate, удобная в работе, с обширным выбором различных установок.



5000C — это xарвестерная головка, которая широко используется для всех видов работ: от санитарных рубок и рубок ухода до сплошной рубки густого леса. Данная модель отличается хорошо продуманной системой защиты и наличием защитных кожухов. Гидравлическая система пильного блока разработана таким образом, что к пиле поступает полный поток, что делает возможным быстрый распил всего необходимого материала. Запатентованное управление ножами значительно умеьшает трение при протяжке и способствует повышению КПД, уменьшая расход топлива. Уникальная форма ножей позволяет надежно захватить и получить лучшую древесину. Вы также можете дополнительно оборудовать машину устройством для обработки нескольких деревьев (опция «мультизахват» продается как дополнительное оборудование). Головка может быть использована в качестве процессора.

Дополнительно поставляется валочное звено для процессора и пинцетные ножи, позволяющие использовать головку более эффективно как процессор. Наличие опции установки системы маркировки спиленного сортимента ускоряет и облегчает работу данной техники.

Харвестерная головка 6000 хорошо подходит для сплошной рубки леса. Данная головка превосходно подходит для больших и средних колесных, а также гусеничных видов лесозаготовительной техники. Как и предшествующая модель, головка обеспечена системой защитных кожухов, которые спасают шланги от повреждений в процессе активной работы. Гидравлическая система пильного блока позволяет пиле получать полный поток, а значит, и быстрый распил необходимого материала. Особая технологии управления позволяет значительно снизить трение и, соответственно, повысить производительность труда. Уникальная форма ножей позволяет захватить древесину наивысшего качества.

Харвестерная головка 7000B — это большая харвестерная головка, которая сочетает в себе силу и скорость. Эта модель превосходно подходит для работы с достаточно крупногабаритным лесом. Универсальная и незаменимая харвестерная головка при большом разбросе диаметров древесины. Особенная форма ножей позволяет надежно и быстро захватить и получить лучшую древесину. Отлично показывает работу в качестве процессора на колесных, а также гусеничных базовых машинах. Дополнительное оборудование, такое как процессорное валочное звено и процессорные пинцетные ножи, поставляется опционально. Для повышения эффективности работы харвестерной головки зачастую верхний нож может быть установлен дополнительно. Как и более ранние модели, наделена хорошей защитой и отличной системой управления.



Новая XT-серия Log Max представлена мощными харвестерными головками, специально спроектированными для гусеничной техники, и является продуктивным и долговечным инструментом для лесозаготовок. С невероятной мощностью привода и качеством обрезки сучьев, 7000ХТ и 10000XT мобильно справляются с деревьями диаметром до 900 мм и рассчитаны на работы в самых тяжелых условиях. 12000XT является самой большой и мощной в ряду харвестерных головок. Обрабатывает хвойные и лиственные деревья. Эта самая прочная головка Log Max, работает, как на харвестерах, так и в качестве процессора. Разработаные ножи со специальными сменными режущими кромками не портят сортимент и могут обрабатывать одновременно несколько стволов при заготовке молодняка. Подходит для работ с искривленной твердой древесиной.

«Наша компания на сегодняшний день отдала предпочтение процессорным головкам производства фирмы Log Max марки 7000XT. Для нас это оптимальный вариант, удовлетворяющий потребности на обрезке сучьев деревьев в тяжелых условиях сибирской тайги и раскряжевке хлыстов на сортименты. При выборе производителя мы в первую очередь руководствовались такими качествами, как производительность, надежность в эксплуатации, а также обеспечение высокого качества производимых работ. И еще немаловажный фактор — возможность самостоятельной установки, ремонта и обслуживания», — говорит начальник производственно-технического отдела ООО «Томлесдрев» Руслан Куксин (г. Томск).

Kesla

Компания Kesla (Foresteri) — одна из немногих производителей, чей ценовой диапазон рассчитан на бюджетный уровень покупательского спроса. В арсенале данного производителя ряд головок с рабочими диаметрами от 45 до 67 см, а также специальная версия наибольшей головки — F30 RH. Оборудованная пятью ножами и тремя протяжными барабанами, данная модель предназначена для установки на экскаватор. Простота конструкции головок и использование современной режущей системы ProAX делают их неприхотливыми и простыми в обслуживании. А дополнительное оснащение для большинства головок — ProCon, HydCon и EucaPRO, а также цветомаркировка, автоматическое натяжение цепи и устройство для обработки пней, делает процесс лесозаготовки практически идеальным.



16RH — профессиональная головка. Она снабжена четырьмя лезвиями для обрезки веток и системой многоствольной обработки, что способствует одновременной переработке древесины и биомассы. Харвестерные головки этой модификации наилучшим образом проявили себя во время прореживающей рубки и специально предназначены для колесных харвестеров грузоподъемностью 6–10 тонн. Модели 18RH и 18RHS — эффективные пакеты оснастки для прореживающей рубки с допустимым средним диаметром обрабатываемого ствола в 25 см. Пропорциональность подачи и распила в сравнении с весом головки дают исключительную производительность. Благодаря своей короткой конструкции эффективно обрабатывают изогнутые деревья. Наиболее подходят для использования с 7–10-тонными базовыми машинами. 20RH и 20RHS — быстрые и маневренные головки. Особенно в процессах прореживающей и очистительной рубки тонкоствольного леса, со средним диаметром дерева не более 30 см. Эти легкие, но чрезвычайно прочные головки показали превосходное качество обрезки сучьев. Подходят для установки на 8–13-тонные харвестеры. 25RH —универсальные машины для всех видов рубок со средним диаметром дерева, не превышающим 40 см. Сбалансированность геометрии роликов и лезвий облегчает и ускоряет рубку деревьев, а также их пакетирование. Грейферы отлично подходят также для обработки деревьев, лежащих в пачках прямо на грунте. Используют с базовыми машинами весом 12–20 тонн.

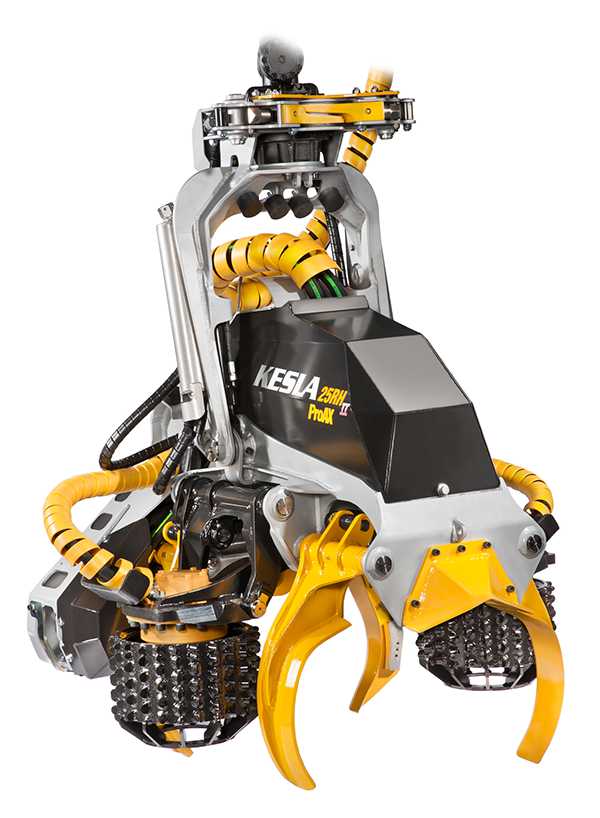

Модель 25RHS специально спроектирована для использования с экскаватором. Импульсная головка 25SH предназначена для обработки деревьев внушительного размера с большим количеством сучьев, как в вертикальном положении, так и в пачке. Используемая технология позволяет бережно обрабатывать поверхность дерева, что особенно важно для ценных пород древесины. Уникальные комбинированные средние подающие клещи и лезвия для резки сучьев обеспечивают эффективное качество резки веток даже с изогнутых деревьев. Оптимальна для работы с базовыми машинами грузоподъемностью 10–15 тонн. 28RH сконструирована как эталон надежности при работе в самых суровых условиях. Головка обладает прочной конструкцией и предназначена для сплошной рубки леса, в котором средний диаметр деревьев может достигать 50 см. Оснащена двумя приводными двигателями с совершенно новой гидравлической системой, которая обеспечивает необходимую мощность и скорость при внушительной экономии топлива. Система ProCon входит в базовую комплектацию. Под данную модель предпочтительнее подходят 17–22-тонные гусеничные машины или колесные харвестеры.

Текст: Елена Вашкевич

теги

lesks.ru

Обзор харвестерных головок от финских производителей

   В данной статье хочу провести обзор харвестерных головок от ведущих финских производителей.

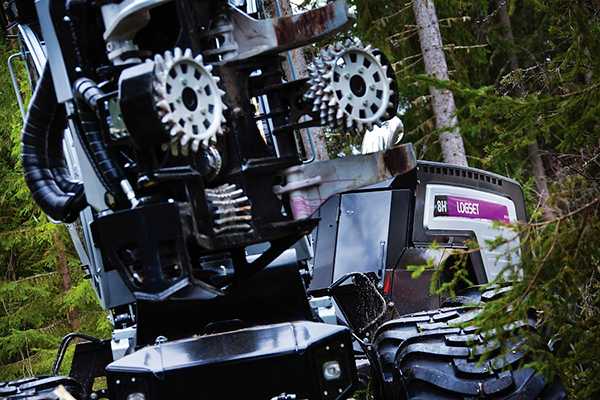

Харвестерные головки Logset

   Финская Компания Logset занимается изготовлением лесозаготовительной техники и оборудования уже 25 лет, предлагает харвестерные головки, которые обслуживают весь цикл лесозаготовки: от тяжелых основных рубок до прореживания и рубок ухода.

   Харвестерные головоки Logset Titan Heads (TH series).

   Конструкция рамы харвестерных головок обеспечивает быструю, с низким коэффициентом трения протяжку, снижая таким образом нагрузку на двигатель и сокращая расход топлива. Все детали сварены в единую, цельную раму. Для обеспечения надежности всей конструкции крепления поворотные узлы после сварки обрабатываются дополнительно. Все поверхности рамы в месте ее соприкосновения со стволом дерева изготовлены из высокопрочной стали. Наклонный механизм снабжен двумя цилиндрами для фиксации головки в правильном положении, обеспечивая также большой угол для обратного хода. Геометрия наклонного механизма обуславливает превосходный баланс и позволяет увеличивать производительность.

   На всех харвестерных головках Logset серии Titan ролики протяжки принимают на себя вес дерева, прижимая ствол к внутреннему ролику, это значительно снижает трение ствола о раму; при протяжке на ножи подается меньшее давление, благодаря чему снижаются нагрузка на узлы головки, а также сокращается расход топлива. Такая конструкция позволяет держать ножи в открытом положении во время протяжки, если это необходимо. Ролики протяжки находятся на одной линии, обеспечивая отличное сцепление.

   Форма сучкорезных ножей обеспечивает отличную обрезку сучьев любого диаметра. Давление на сучкорезные ножи контролируется пропорционально - в зависимости от диаметра дерева, оптимизируя результат обрезки сучьев. Дополнительный фиксированный нож, расположенный в нижней части харвестерной головки, обеспечивает предварительную очистку сучьев при обратной протяжке.

   На всех головках установлено измерительное колесо, контролируемое с помощью гидравлики, что позволяет убирать его при необходимости или увеличивать прижимное давление, избегая проскальзывания. Это способствует максимальному продлению срока работоспособности измерительного механизма. Измерение диаметра выполняется двумя датчиками, установленными на верхних сучкорезных ножах. Датчики находятся в специально защищенных местах. Кроме того, если один датчик сломается, оператор может продолжать работать с оставшимся датчиком.

   На харвестерной головке Logset установлен специально разработанный гидрораспределитель, который сводит к минимуму перепады давления, повышая таким образом эффективность работы оборудования. Уровень давления на ролики протяжки также регулируется с помощью пропорциональных клапанов.

   Головки Logset Titan Heads оснащены целым пакетом усиленных деталей, агрегатов и узлов - мощные цилиндры, пальцы большого диаметра, износостойкие реактивные тяги. Большой набор опций позволяет выбрать оптимальное решение для конкретных условий лесозаготовки. Для достижения максимальных результатов к услугам лесозаготовителей различные варианты колес протяжки, измерительных колес, два типа двигателей протяжки, а также комплект для окорки эвкалиптов, обработки пней и цветной маркировки.

   Logset предлагает новые решения для одновременной обработки нескольких стволов деревьев и для заготовки биотоплива - у всех головок Logset имеется такая функция. Функцию одновременной работы с несколькими стволами можно включать или выключать в любой момент.

   Модельный ряд харвестерных головок Logset включает модели Th55, TH55, TH65, TH75 и TH75X(экскаваторная модификация). Цифра в номере головки означает максимальный обрабатываемый диаметр древесины.

    Модельный ряд начинается с самой маленькой головки - Th55. Благодаря небольшому размеру и дизайну эту головку легко перемещать даже в очень плотном древостое. Она отлично подходит для рубок ухода или заготовки энергетической древесины. Харвестерная головка TH55 разработана для рубок ухода, выборочных и сплошных рубок. TH65 - универсальная тяжелая харвестерная головка, созданная для выборочных и сплошных рубок деревьев большого диаметра. Завершают модельный ряд самая большая модификация - TH75 и экскаваторная - TH75X, созданные для работы в экстремально тяжелых условиях (максимальные диаметры, сплошная рубка).



Харвестерные головки Lako Forest

   Серия харвестерных головок от финской компании Lako Forest представляет собой линейку решений для механического типа лесозаготовок, начиная с машин для рубок прореживания тонкомерной древесины и закачивая машинами для основной рубки древесины большого диаметра. Кроме того, компания предлагает оборудование для работы на тропических плантациях, в частности в эвкалиптовых и акациевых лесах.

   Превосходная эффективность харвестерных головок основана на уникальной синхронной системе подачи тройных роликов, которая обеспечивает подачу дерева без скольжения. Гидравлическая система первого класса и бесступенчатое управление мощностью сжатия обеспечивает высококлассную обработку древесины.

   Харвестерные голови Lako представлены моделями Lako 65, 75 и 85. (Номер модели указывает на максимальный диаметр ствола спиливаемого дерева (650, 750 и 850 мм соотвественно)).

   Рама головки в базовой комплектации поставляется с двумя захватывающими ножами и одним или двумя закрепленными сзади ножами для дополнительной обработки и захвата древесины (опционально). Передний нож прикреплен болтами к раме. Харвестерные головки этой серии могут быть оборудованы различными дополнительными пользовательскими устройствами: многоскоростными мощными моторами подводящих вальцов для повышения скорости прохождения ствола сквозь дебаркер во время снятия коры и удаления веток; съемной секцией для основной и опциональной верхушечной пил; дополнительными захватами для подъема бревен и веток с земли и сортировки древесины непосредственно во время рубки или укладки леса на неровной гористой местности. Имеется возможность калибровки положения головки относительно базового шасси с помощью специальных подтягивающих и опускающих раму рычагов и креплений. Переключение работы харвестера в режим дебаркера осуществляется очень просто и требует лишь смены вальцов.

   Харвестерные головки Lako подойдут для 18-42-тонных грузовых колесных или гусеничных машин.

  Гидравлика головки создавалась ведущими поставщиками гидравлического оборудования - компаниями Parker, Sampo Hydraulics и SauerDanfoss. Используя новейшие разработки в этой области, компания Lako Forest обеспечивает высокое качество продукции при сравнительно низких затратах на ее обслуживание и производственный процесс, не забывая при этом и об экологической составляющей деревообработки.

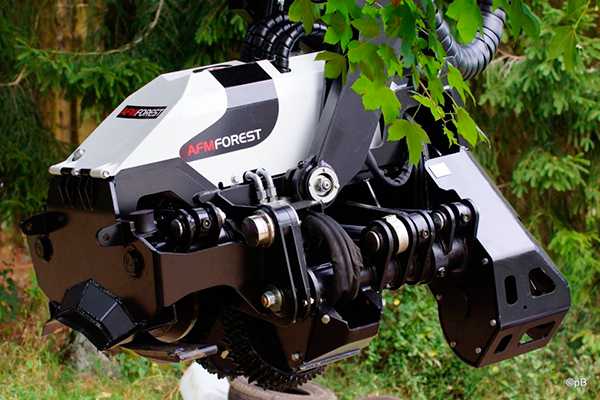

Харвестерные головки AFM

   AFM-Forest Ltd – финская компания, производящая харвестерные, процессорные, комби и энергетические головки для тяжелых условий лесозаготовок

   AFM предлагает широкий выбор моделей, начиная с харвестерных головок для выборочных рубок и заканчивая харвестерными головками для рубки очень крупного леса. Навесное оборудование AFM может использоваться в разных климатических условиях, надежно работая как в жарких тропических лесах, так и в холодной сибирской тайге.

   Головки AFM успешно работают на экскаваторах Doosan, Komatsu, Hyundai, Hitachi, Volvo и на специализированных лесных машинах Tigercat и TimberPro.

   В данной статье, мы рассмотрим следующие модели харвестерных головок AFM: AFM 60, AFM 60 Combi, AFM 75 и AFM 85 Magnum.

   Харвестерная головка AFM 60 – мощная, надежная и универсальная харвестерная головка. Благодаря компактности и одной паре сверхпрочных подвижных ножей это оборудование эффективно работает как с хвойными, так и с лиственными породами, легко справляясь с искривленными стволами и деревьями с мощными сучьями. Харвестерная головка AFM 60 используется во всех типах лесных технологий: сортиментной, хлыстовой, целыми деревьями. Удлиненная форма ножей позволяет легко выхватывать деревья из пачки, превращая машину в высокопроизводительный процессор. Модель AFM 60 эффективнее всего работает с 20тонными экскаваторами или лесными машинами весом 14-17 т.

   Харвестерная головка AFM 60 Combi – прочная и маневренная комбиголовка для экскаваторов среднего класса. Установив AFM 60 Combi на экскаватор, можно валить, обрезать сучья, раскряжевывать, сортировать и погружать лес всего одной машиной! Экскаватор с AFM 60 Combi может использоваться в качестве харвестера на деляне, погрузчика на лесном складе, лесопильном заводе или в комбинации с канатной дорогой, а также для рубки и прокладки лежневых дорог. AFM 60 Combi является идеальным решением для оптимизации лесозаготовок и снижения затрат.

   Харвестерная головка AFM 75 – мощная, надежная и высокопроизводительная харвестерная головка для большого леса, которая может работать как на колесных, так и на гусеничных машинах. AFM 75 характеризуется оптимальным отношением веса к максимальному диаметру ствола, который она способна свалить, позволяя заготавливать большой лес на колесных харвестерах и гусеничных экскаваторах среднего класса. Харвестерная головка AFM 75 может применяться в сплошных и выборочных рубках, а также для обрезки сучьев и раскряжевки на площадке. Она оснащена четырьмя подвижными ножами, которые обеспечивают высокое качество обрезк. Для работы с AFM 75 подойдут экскаваторы, колесные и гусеничные харвестеры весом от 20 до 30 т.

   Харвестерная головка AFM 85 Magnum – самая большая и мощная харвестерная головка AFM. AFM 85 Magnum специально спроектирована для тяжелых условий лесозаготовок. Обладая большой силой протяжки, она легко справляется с большими стволами и мощными сучьями. Благодаря сверхпрочной конструкции корпуса AFM 85 Magnum, которая используется при работе на больших экскаваторах и гусеничных харвестерах, отличается большим сроком службы. Система протяжки на основе трех подающих вальцов позволяет без труда обрабатывать стволы очень большого диаметра. Форма сучкорезных ножей на харвестерной головке AFM 85 Magnum дает возможность легко выхватывать деревья из пачек, превращая машину в высокопроизводительный процессор. Для работы с харвестерной головкой AFM 85 Magnum рекомендуются гусеничные машины весом от 25 до 40 т.

   Харвестерные и процессорные головки AFM благодаря сверхпрочной раме хорошо себя зарекомендовали в тяжелой работе на гусеничных экскаваторах и харвестерах. На всех головках AFM подача ствола осуществляется при помощи трех синхронизированных вальцов. Такой подход обеспечивает эффективную протяжку без скольжения и более точное измерение длины и диаметра. Вдобавок к этому, автоматически регулируемое пропорциональное давление на подающие вальцы и сучкорезные ножи значительно уменьшает повреждение волокон. Харвестерные головки AFM 60, AFM 60 Combi и AFM 75 обладают достаточно короткой рамой. Они с легкостью повторяют искривления ствола, и тем самым хорошо работают как с хвойными, так и с лиственными породами. Харвестерные головки AFM удобны не только в эксплуатации, но и в обслуживании - за счет легкого доступа к главным компонентам.

   Харвестерная головка AFM 55. Она предназначена для сплошных и выборочных рубок на колесных харвестерах весом 12-18 т. Одно из главных преимуществ AFM 55 - оптимальное соотношение веса и раскрытия ножей и вальцов, что очень важно при работе на колесной технике. При сравнительно небольшом весе данная модель харвестерной головки способна эффективно заготавливать лес средним диаметром около 40 см. Харвестерная головка AFM 55 оснащена четырьмя подвижными ножами для качественной обрезки сучьев от самого комля. В то же время благодаря системе протяжки на базе трех вальцов и короткой конфигурации рамы она легко справляется не только с хвойными, но и с лиственными деревьями. Харвестерные головки AFM 55 также может быть оснащена накопителем стволов для заготовки энергетической древесины.

Харвестерные головки KESLA

   Харвестерные головки KESLA рассчитаны на работу в сложнейших условиях.

   В конструкции большое внимание уделено удобству ежедневного обслуживания, смена рукавов гидравлики и смазка выполняется легко и без препятственно.

  Корпус харвестерных головок KESLA состоит из сварных плит, которые образуют прочную, цельную конструкцию. Конструкция легкая и простая и благодаря использованию высококачественной стали, является прочной.

   Компания KESLA является единственным производителем, который предлагает установленный на заводе пильный механизм JPS 5500, что гарантирует ряд пре имуществ: износостойкий двигатель, большую эффективность, экономию топлива, низкие расходы на эксплуатацию и техническое обслуживание.

  Харвестерные головки KESLA имеют великолепные характеристики благодаря передовой 2-вальцовой насадке: конструкция лапы проще и является лучшим вариантом в отношении мощности и веса, меньше деталей подверженных поломке, более удобно для технического обслуживания.

  Харвестерные головки KESLA 20RH-II и 20RHS-II наиболее эффективны и удобны на рубках ухода в приспевающих насаждениях, а также рубках главного пользования низкоствольного леса, когда средний диаметр ствола не превышает 30 см. Максимальное раскрытие головки составляет 45 см. Легкие, но в то же время прочные, головки отличаются превосходными для этого размера характеристиками усилия протаскивания и пильной мощности. Благодаря 4 сучкорезным ножам достигается

надежная фиксация ствола и чистота очистки. Харвестерные головки 20RH-II и 20RHS-II предназначены для установки на колесных 8-13- тонных харвестерах.

  Харвестерные головки KESLA 25RH-II и 25RHS-II – универсальные головки для рубок ухода и главного пользования, когда средний диаметр ствола не превышает 40 см. Максимальное раскрытие головки составляет 58 см. За счет великолепной сбалансированности, а также геометрии вальцов и ножей, захват как стоящих, так и лежащих деревьев осуществляется просто и быстро. Эти головки великолепно справляются также с задачей очистки от сучьев и раскряжевки стрелеванных хлыстов.

  Головки KESLA 25RH-II и 25RHS-II устанавливаются главным образом на 12-20- тонные машины. Причем модель 25RHS-II сконструирована специально для установки на экскаваторную базу.

  Дополнительно головки KESLA могут быть оснащены, устройствами proCon, hydCon и Eucapro, маркирующим устройством, автоматическим натяжителем цепи и устройством обработки пней. Кроме этого головки можно также оснастить прогрессивным срезающим устройством KESLA proAX и возможностью захвата нескольких стволов деревьев, что позволит заготовлять биоэнергетическую древесину.

  Циклическая харвестерная головка KESLA 20SH-II особенно удобна для работы с сучковатыми деревьями, как стоящими, так и лежащими. Этой головкой легко обрабатывать ценные породы, не повреждая поверхность ствола. За счет функции укороченного цикла proStroke головка с высокой эффективностью осуществляет очистку от сучьев даже очень сучковатых деревьев. Оптимальный диаметр ствола для этой головки 25 см. Она рассчитана на установку на 7-13 тонные базовые машины.

  Циклическая харвестерная головка KESLA 25SH-II удобна в использовании при работе с толстосучковатыми деревьями, когда требуется высокое усилие срезания. При циклической схеме протаскивания поверхность ствола не повреждается, поэтому эта головка незаменима также при работе с ценными породами. KESLA 25SH-II подходит как для валки, так и процессорной обработки деревьев. Оптимальный диаметр ствола для этой головки 40 см.

  Оригинальное решение объединить захватные рычаги с дополнительными ножами обеспечивает более высокое усилие, необходимое для работы с крупным деревьями, а также улучшает качество обрезки сучьев. Функция укороченного цикла proStroke упрощает очистку от сучьев сучковатых деревьев. KESLA 25SH-II устанавливается на 10-15 тонные базовые машины.

veles-trade.ru

Обзор харвестерных головок от ведущих производителей

Обзор харвестерных головок от ведущих производителей

   Компания Waratah предлагает разнообразные харвестерные головки и дополнительные установки к ним. Все харвестерные головки Waratah создаются по уникальной схеме, основанной на принципе использования в рабочем процессе моделей, позволяющих учитывать при рубке леса такие детали, как сорт древесины, особенности ландшафта, технологии лесосечных работ, требования конечного потребителя к заготовкам и прочее.

   Рассмотрим линейки харвестерных головок с тремя вальцами - HTH616, HTH618C и HTH623С и харвестерных головок с четырьмя вальцами - h512 и h514.

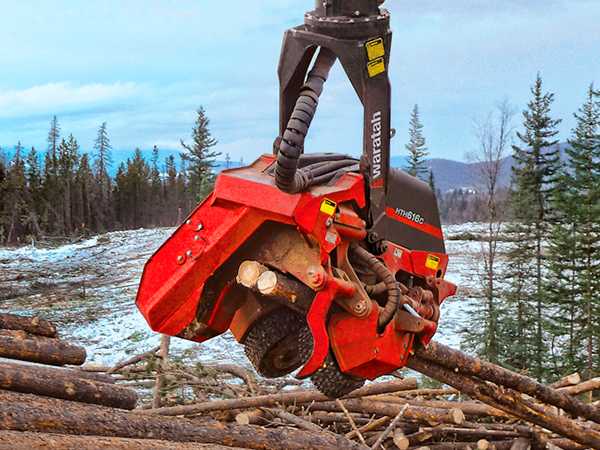

   Легкая и многофункциональная харвестерная головка Waratah HTH616C идеально подходит для обработки мелкого леса на платформах, работы с машиной для вязки, а также для раскряжевки и обрезки сучьев непосредственно у пня.

Харвестерная головка HTH616C легко устанавливается на базовых машинах для прореживания и завершающего этапа процесса валки леса с диаметром ствола 40 см. Она обладает всеми достоинствами больших головок: синхронизированными гидромоторами, верхней пилой и другими.

   Модель HTH618C дополнена двойными нижними ножами, увеличивающими площадь обрабатываемой поверхности ствола и повышающими качество обрезки сучьев и окорки (в зависимости от конфигурации). Даже после установки дополнительных ножей и верхней пилы модель HTH618C сохранила короткую раму и с легкостью может размещаться в труднодоступных местах при проведении избирательного прореживания или при валке кривых или деформированных деревьев, в работе с которыми головки этой серии приобрели особую популярность.

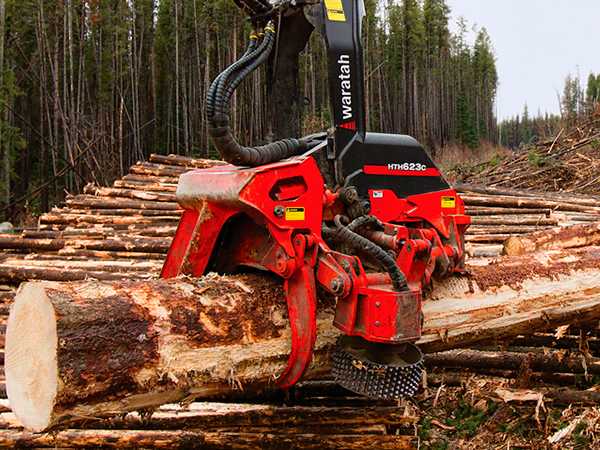

   Головка HTH623C предназначена для использования на 25-тонных машинах Благодаря большим моторам с высоким крутящим моментом, эффективной обрезкой сучьев и отлично сбалансированной скоростью протяжки. Ее гидравлическая модель позволяет сочетать высокую производительность с низким перепадом давления, что увеличивает эффективность при работе с любыми породами и при любых условиях. Измерительная система TimberRite отображает всевозможные данные и информацию.

Харвестерные головки серии 400 (h512, h514, HTh560) отличаются производительностью, универсальностью функций и высокой маневренностью в условиях рубок в густых лесах. Каждая модель может быть оснащена функцией захвата нескольких стволов одновременно, что делает устройства пригодными для заготовок энергетической древесины.

   Харвестерные головки h512 были созданы для малотоннажных колесных машин, а харвестерные головки h514 - для средних колесных и гусеничных машин. Обе модели отличаются широкими возможностями для раскряжевки, а также высокоточными измерительными характеристиками.



Харвестерные головки Komatsu Forest

   Модельный ряд харвестерных головок Komatsu включает в себя огромное многообразие оборудования, предназначенного для работы с деревьями разных размеров.

   Наиболее популярная харвестерная головка в России – Komatsu 365 (вес - 1200 кг) – представляет собой пример высокопроизводительной и надежной многофункциональной харвестерной головки, сочетающей в себе мощность, простоту конструкции и надежность. Прочная рама позволяет работать с тяжелыми и длинными стволами деревьев. У харвестерной головки Komatsu 365 большая сила тяги (28,3 кН), достигаемая применением трёх подающих вальцов. Агрегат оборудован четырьмя подвижными ножами и дополнительным углом наклона, облегчающим работу на пересечённой местности с крутыми склонами. На харвестерных головках установлена запатентованная измерительная система. Данная харвестерная головка может устанавливаться на харвестеры среднего класса Komatsu 911.5 и Komatsu 931.1.

   Еще одной универсальной моделью можно назвать Komatsu 350.1 (вес - 1950 кг). Благодаря высокой производительности, надежности, легкости и точности измерения она завоевала популярность в Скандинавии и на всех мировых рынках. Komatsu 350.1 незаменима как на основных рубках, так и на рубках прореживания, может работать одновременно с несколькими стволами при рубках ухода.

   Харвестерная головка Komatsu 340 (вес - 760 кг) создана для прореживания лесов и рубок ухода. Отличается легкостью конструкции и доступна в комплектации для одновременной обработки нескольких стволов. Этой головкой легко управлять вне зависимости от ограничений, которые могут существовать в плотных молодых лесах. Аккуратная и одновременно эффективная протяжка осуществляется за с чет полуавтоматической системы антипробуксовки, контролируемой системой Maxi. Максимальный диаметр пиления - 530 мм.

   Komatsu 370E (вес - 1600 кг) - мощная, прочная и высокопроизводительная харвестерная головка, разработанная для установки на гусеничные экскаваторы, в основном Komatsu PC200. Харвестерная головка Komatsu 370Е оборудована пятью сучкорезными ножами, усилие протяжки – 30,8 кН.

   Все модели Komatsu используют систему контроля Maxi, которая обеспечивает оператора информацией об основных функциях, о текущих рабочих процессах, а также позволяет произвести настройку работы харвестерной головки, ремонт или устранение неполадок в режиме текущего времени. Maxi управляет системой давления ножей и протяжки, что положительно сказывается при обработке определенных диаметров, позволяет ускорить процесс раскряжевки и протягивания ствола, уменьшить мощность работы вальцов там, где не требуется больших усилий (например, при движении от большего диаметра к меньшему). В системе управления Maxi также возможны установки «стоимости» заготавливаемой древесины: используя заложенные в системе данные, она рассчитывает оптимальные для конкретной породы и конкретного дерева параметры. Исходя из этих параметров, которые выводятся на экран монитора в сводной таблице, оператор может выбрать для обработки каждого нового ствола дерева оптимальный режим. Наконец, система управления харвестерными головками Maxi регулирует систему подачи масла на пильную шину Komatsu EcoOiler. В зависимости от настроек EcoOiler может подавать дополнительное количество масла, если существует такая необходимость (при работе в тяжелых условиях, при низких температурах или с деревьями большого диаметра, когда требуется особый уход за пилой и ножами).



Харвестерные головки Ponsse

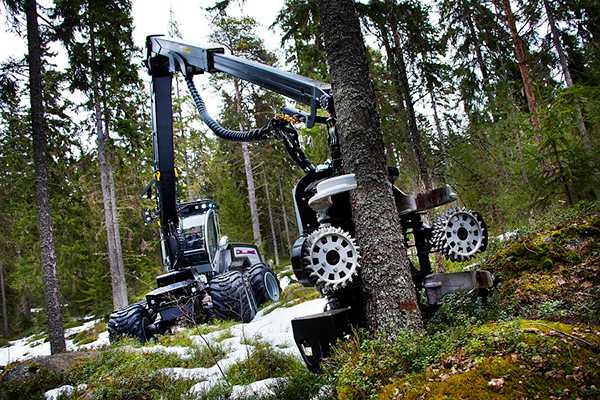

   Харвестерная головка Ponsse H7 - компактная, надежная и мощная харвестерная головка для сложных работ при сплошной рубке.

   Небольшие габариты, мощная подача и превосходная удельная мощность на единицу массы гарантируют производительность при работе с древесиной как мягких, так и твердых пород.

   Превосходно выполненный узел роликов головки обеспечивает большую грузоподъемность при манипуляциях с крупными стволами. Плавная регулировка сжатия сучкорезных ножей и подающих роликов, а также блокировка моторов подачи, исключающая проскальзывание, придают харвестерной головке H7 непревзойденную мощность.

   Точное автоматическое управление обеспечивает точность распиловки и максимальную скорость подачи дерева на нужную длину. Управляемое ускорение и замедление подачи уменьшают повреждения, наносимые при подаче, и пиковые нагрузки по давлению, что повышает эффективность машины.

   Сила сжатия сучкорезных ножей и направляющих роликов автоматически изменяется в зависимости от размера ствола, что гарантирует минимальное трение между стволом и харвестерной головкой при протяжке ствола. Кроме того, подающие ролики поддерживают дерево снизу, обеспечивая надежный захват ствола при подаче.

   Простые в использовании автоматические устройства управляют движением пилы в соответствии с диаметром дерева, что гарантирует быструю распиловку. Это не только повышает эффективность распиловки, но и продлевает срок службы шины и цепи пилы. Благодаря мощному и плавному механизму наклона ускоряется работа и уменьшается нагрузка на харвестерную головку.

   Харвестерная головка H7 отлично подходит для групповой обработки стволов. Геометрия роликов и сучкорезных ножей обеспечивает возможности сбора и раскряжевки крупных стволов.

   Харвестерная головка Н6 - быстрая, легкая в управлении многоцелевая головка, которая подходит для всех видов лесозаготовки.

   Благодаря высоким параметрам производительности, экономичности и компактному размеру харвестерная головка PONSSE H6 является одной из лучших универсальных харвестерных головок из представленных на рынке.

   Харвестерная головка PONSSE H6 многоцелевого использования идеально подходит как для прореживания, так и для сплошных рубок при обработке небольших деревьев. Широкий захват и высокая точность управления обеспечивают простоту использования. Благодаря большому диапазону наклона в совокупности с быстрой и мощной подачей и распиловкой достигается высокая надежность харвестерной головки PONSSE H6 на делянках любых типов. Короткая рама и прочная конструкция, большие подающие ролики в сочетании с превосходными возможностями для обрезки сучьев, а также низкое трение ножей гарантируют высокую производительность харвестерной головки PONSSE H6, в том числе в сложных условиях работы.

    Харвестерная головка PONSSE H6 также прекрасно подходит для групповой обработки стволов, в ходе которой выполняется управление подающими роликами и стандартными сучкорезными ножами. Когда машина захватывает новый ствол, подающие ролики удерживают этот ствол на месте в харвестерной головке, пока ножи осуществляют захват нового дерева. Возможность работы в режиме захвата нескольких стволов значительно увеличивает скорость лесозаготовки и повышает производительность работы на делянках с небольшими деревьями. Функция захвата нескольких стволов не препятствует выполнению стандартных рабочих операций харвестерной головки при обработке отдельных стволов.

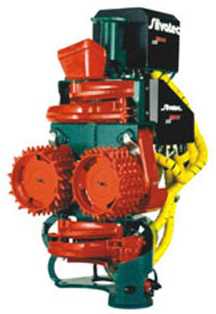

Харвестерные головки Silvatec

   Датский производитель Silvatec Skovmaskiner A/S выпускает машины и харвестерные головки для лесной промышленности начиная с 1984 года.

   Харвестерная головка Silvatec 235 MD 35 с диаметром дебаркера до 350 мм и диаметром захватывающих ножей до 450 мм идеально подходит для первичных и вторичных прореживаний. Устройство рамы и ножей позволяет сочетать высокую скорость протаскивания ствола с сильным захватом и высоким качеством раскряжевки.

   Харвестерная головка Silvatec 335 MD40 разработана для рубок прореживания и оснащена установленными на верху рамы специальными ножами: пятью двигающимися раскряжевочными и одним зафиксированным. Несомненные достоинства этой модели - высокая протягивающая мощность (19,5 кН) и скорость (до 5 м/с). Максимальный диаметр для валки - 400 мм, для раскряжевки - 500 мм.

   Харвестерная головка Silvatec 450 отличается довольно небольшим весом, свободно вращающейся вокруг своей оси рамой, протягивающей мощностью 29 кН и крепкими протягивающими вальцами, что обеспечивает хорошее качество выполнения работ на неровной поверхности при валке и рубке основного ухода. Диаметр дебаркера достигает 550 мм, а диаметр установленной пилы позволяет срезать стволы диаметром 640-750 мм.

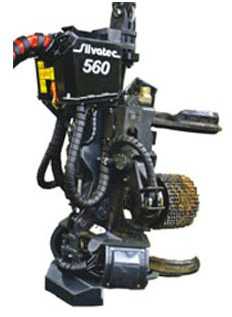

   Харвестерная головка Silvatec 560 разработана для сплошных рубок и отличается большим, чем у Silvatec 450 , весом, мощностью 37 кН, отличным крутящим моментом и скоростью протягивания ствола до 5 м/с при диаметре пиления от 750 до 900 мм. Размер устанавливаемых ножей и вальцов пропорционален диаметру дерева, которое обрабатывает головка. При этом непосредственно из кабины оператора можно регулировать силу давления и мощности, сообщаемую устройствам. Хотя эта модель была создана специально для харвестеров Silvatec Sleipner, она пользуется популярностью и устанавливается также и на 17-25тонные экскаваторы, отличающиеся большой устойчивостью.

   Харвестерная головка 665 MD70 создана для работы с крупной древесиной, диаметр дебаркера - 700 мм, диаметр захвата для валки ствола - 800 мм. Протаскивающие вальцы расположены под углом, чтобы обеспечить хороший захват ствола, при этом протаскивающая мощность увеличена до 41 кН при скорости до 4 м/с. Параметры пильного механизма: диаметр пилы - 1000 мм, объем двигателя - 19 см3, опциональная установка дополнительной верхней пилы. Эта модель устанавливается на машины грузоподъемностью от 25 до 35 т.

   Silvatec снабжает свои машины системами управления и измерения TM1000 и ТM-2200. ТМ1000 представляет собой легкую в использовании базовую систему контроля, включающую в себя все функции, необходимые для сертифицированной лесозаготовки. Благодаря этой системе на сервер передается детальная информация об объемах и качестве рубки, там она аккумулируется, обсчитывается и заносится в специальные журналы.

   У второй системы контроля и учета - ТM2200 - более сложное, чем у ТМ1000, программное обеспечение с активным дисплеем и удобным интерфейсом. Цена, логистика груза, объемы лесозаготовок и прочие детали и параметры (в зависимости от целей и задач) могут рассчитываться в режиме «здесь и сейчас», что оптимизирует работу оператора.



Харвестерные головки Tigercat

   Tigercat — это канадская компания, которая специализируется на конструировании и производстве высококачественного лесохозяйственного оборудования и специализированного промышленного оборудования для применения в условиях бездорожья.

   Харвестерная головка TH575, созданная специально для того, чтобы соответствовать высокой производительности гусеничных машин Tigercat при операциях заготовки, обрезки сучьев, раскряжевки и окорки. Головка лучше всего сочетается с базовыми машинами мощностью от 200 л.с. для заготовки древесины хвойных и лиственных пород диаметром до 580 см.

   У харвестерной головки TH575 прочная закрытая стальная конструкция, которая обеспечивает ее эффективную эксплуатацию в тяжелых рабочих циклах. Надежные захваты, защищенная система клапанов с высокой пропускной способностью и система гидравлических рукавов, мощные моторы подающих вальцов и автоматическая система натяжения для всех основных операций и операций с вершинной частью дерева увеличивают время безотказной работы и обеспечивают длительный срок службы.

   Запатентованная система привода автоматически переключается с привода для трех вальцов на привод для двух вальцов, чтобы улучшить сочетание сцепления с деревом, усилия подачи и скорости. Это сохраняет эффективность обработки тонкомера и дает возможность не жертвовать производительностью при подаче крупных деревьев. Эффективность окорки также повышена, что обеспечивает превосходное удаление коры у деревьев «трудных» пород с меньшим числом протяжек. Независимые захваты подающих вальцов и увеличенные подающие вальцы гарантируют прекрасный захват дерева, дополнительно повышая производительность.

   Увеличенное измерительное колесо с выделенным высокочувствительным гидравлическим контуром обеспечивает высокую точность измерения длины. Головка TH575 использует компьютерную систему Motomit ITE с информацией по 100 размерам длины для восьми пород деревьев, нескольким типам продукции, а также обладающую способностью «обучаемого» определения конусности и выдающую подробные отчеты об объеме дерева.

   Харвестерная головка TH575 может быть оснащена синхронизированными передними ножами (лучшее решение для того, чтобы «подхватить» тонкое дерево) или независимыми ножами (лучшее решение для крупномера или искривленной древесины).

   Харвестерная головка TH575 может обеспечить диаметр спила за один проход 700 и 800 мм. Производительность под конкретную операцию можно подобрать, используя такие опции, как пила с шагом 10,1 мм для вершинной части дерева, разнообразные подающие вальцы и измерительные датчики. В зависимости от комплектации головка TH575 весит от 2300 до 2700 кг.



Специализированные лесотехнические харвестерные головки Bracke Forest

   Шведский производитель лесовосстановительного культиваторного оборудования Bracke Forest предлагает на российском рынке линейку специализированных лесотехнических харвестерных головок, которые создавались для лесоводческих целей, а именно для выполнения рубок ухода и прореживания в молодняках. В Швеции и других странах Северной Европы этот продукт - лидер среди оборудования для сбора биоэнергетической древесины.

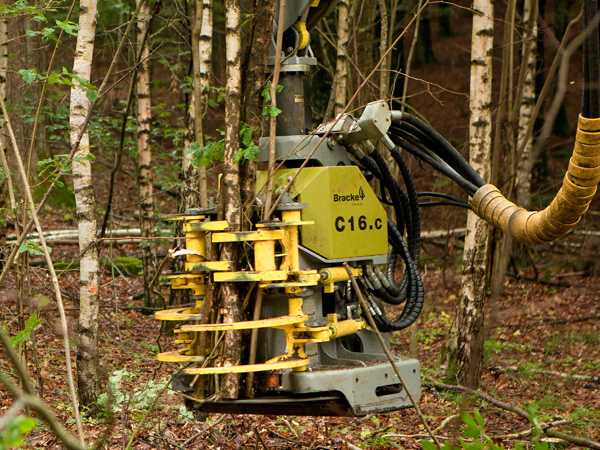

   Bracke C16.c – это валочная пакетирующая головка, предназначенная для рубок ухода в молодняках, линейной очистки и сбора биомассы. Головка обладает захватом большой емкости и уникальным, запатентованным пильным устройством, обеспечивающим эффективное пиление.

   Накапливающая валочная головка Bracke C16.c сочетает в себе функции высокопроизводительной очистки площадей со сбором древесины в пачки. Это позволяет использовать головку для всех типов механизированной рубки, в частности для ухода за молодняком, коридорных рубок ухода, прореживания и очищения придорожных полос, краев пахотной земли и коридоров под линиями электропередач. Bracke C16.с может устанавливаться на харвестеры, форвардеры и другие машины, оборудованные манипулятором. Кожух блока пилы имеет гладкую форму с закругленными углами, что способствует удобному маневрированию и предотвращает повреждение оставляемых стволов.

   Пильное устройство состоит из диска, на котором установлена пильная цепь 3/4 дюйма. За счет круглой формы диска цепь постоянно держится в натянутом положении во время эксплуатации. Головка оснащена открытым блоком пилы, обеспечивающим простоту технического обслуживания. Головка использует одинаковые гидравлические цилиндры для операций захвата и накопления, за счет такой унификации уменьшается количество необходимых запасных частей.

   Головки Bracke C16.c последнего поколения оснащены гидравлическим аксиально-поршневым двигателем, который способствует повышению производительности и срока службы головки, а также более экономному расходу топлива, по сравнению с моделями предыдущих поколений. Программное обеспечение системы управления непрерывно совершенствуется и регулярно обновляется.

   Компания Bracke Forest предлагает программу контроля технического обслуживания и эффективности работы в качестве опции к головке Bracke C16.c. Программа упрощает обслуживание агрегата, подсчитывает число собранных пачек деревьев, а также сообщает оператору данные о функциях головки. Сервисный персонал может удаленно регулировать параметры головки и находить сбои в ее системе, подключившись непосредственно к программному обеспечению, заложенному в систему управления головки Bracke C16.c.



noka.by

Harvesteraggregate - Produkte - Ponsse.com

Die Sprache der Website wurde automatisch erkannt – The language of the website has been recognised automatically OK
  • auf Deutsch / German Select language
    • Suomeksi
    • In English
    • På svenska
    • Русский
    • En Français
    • auf Deutsch
    • En español
    • Em Português
    • 中文
  • Startseite
  • Ponsse
    • Geschäftskonzept
    • Geschäftssektor
      • Die Kurzholzmethode
        • Ausrüstung und Kosten der Holzgewinnung
        • Umwelt
        • Holznutzung
        • Logistik
        • Weiterverarbeitung
    • Geschichte
      • 1970
        • 1971
        • 1972
        • 1974
      • 1980
        • 1983
        • 1985
        • 1986
        • 1988
      • 1990
        • 1992
        • 1993
        • 1994
        • 1995
        • 1996
      • 2000
        • 2001
        • 2002
        • 2003
        • 2004
        • 2005
        • 2006
        • 2007
        • 2008
        • 2009
      • 2010
        • 2011
        • 2012
        • 2013
        • 2014
        • 2015

www.ponsse.com

Обзор харвестерных головок от ведущих производителей

     Компания Waratah предлагает разнообразные харвестерные головки и дополнительные установки к ним. Все харвестерные головки Waratah создаются по уникальной схеме, основанной на принципе использования в рабочем процессе моделей, позволяющих учитывать при рубке леса такие детали, как сорт древесины, особенности ландшафта, технологии лесосечных работ, требования конечного потребителя к заготовкам и прочее.

   Рассмотрим линейки харвестерных головок с тремя вальцами - HTH616, HTH618C и HTH623С и харвестерных головок с четырьмя вальцами - h512 и h514.

   Легкая и многофункциональная харвестерная головка Waratah HTH616C идеально подходит для обработки мелкого леса на платформах, работы с машиной для вязки, а также для раскряжевки и обрезки сучьев непосредственно у пня.

Харвестерная головка HTH616C легко устанавливается на базовых машинах для прореживания и завершающего этапа процесса валки леса с диаметром ствола 40 см. Она обладает всеми достоинствами больших головок: синхронизированными гидромоторами, верхней пилой и другими.

   Модель HTH618C дополнена двойными нижними ножами, увеличивающими площадь обрабатываемой поверхности ствола и повышающими качество обрезки сучьев и окорки (в зависимости от конфигурации). Даже после установки дополнительных ножей и верхней пилы модель HTH618C сохранила короткую раму и с легкостью может размещаться в труднодоступных местах при проведении избирательного прореживания или при валке кривых или деформированных деревьев, в работе с которыми головки этой серии приобрели особую популярность.

   Головка HTH623C предназначена для использования на 25-тонных машинах Благодаря большим моторам с высоким крутящим моментом, эффективной обрезкой сучьев и отлично сбалансированной скоростью протяжки. Ее гидравлическая модель позволяет сочетать высокую производительность с низким перепадом давления, что увеличивает эффективность при работе с любыми породами и при любых условиях. Измерительная система TimberRite отображает всевозможные данные и информацию.

Харвестерные головки серии 400 (h512, h514, HTh560) отличаются производительностью, универсальностью функций и высокой маневренностью в условиях рубок в густых лесах. Каждая модель может быть оснащена функцией захвата нескольких стволов одновременно, что делает устройства пригодными для заготовок энергетической древесины.

   Харвестерные головки h512 были созданы для малотоннажных колесных машин, а харвестерные головки h514 - для средних колесных и гусеничных машин. Обе модели отличаются широкими возможностями для раскряжевки, а также высокоточными измерительными характеристиками.

Харвестерные головки Komatsu Forest

   Модельный ряд харвестерных головок Komatsu включает в себя огромное многообразие оборудования, предназначенного для работы с деревьями разных размеров.

   Наиболее популярная харвестерная головка в России – Komatsu 365 (вес - 1200 кг) – представляет собой пример высокопроизводительной и надежной многофункциональной харвестерной головки, сочетающей в себе мощность, простоту конструкции и надежность. Прочная рама позволяет работать с тяжелыми и длинными стволами деревьев. У харвестерной головки Komatsu 365 большая сила тяги (28,3 кН), достигаемая применением трёх подающих вальцов. Агрегат оборудован четырьмя подвижными ножами и дополнительным углом наклона, облегчающим работу на пересечённой местности с крутыми склонами. На харвестерных головках установлена запатентованная измерительная система. Данная харвестерная головка может устанавливаться на харвестеры среднего класса Komatsu 911.5 и Komatsu 931.1.

   Еще одной универсальной моделью можно назвать Komatsu 350.1 (вес - 1950 кг). Благодаря высокой производительности, надежности, легкости и точности измерения она завоевала популярность в Скандинавии и на всех мировых рынках. Komatsu 350.1 незаменима как на основных рубках, так и на рубках прореживания, может работать одновременно с несколькими стволами при рубках ухода.

   Харвестерная головка Komatsu 340 (вес - 760 кг) создана для прореживания лесов и рубок ухода. Отличается легкостью конструкции и доступна в комплектации для одновременной обработки нескольких стволов. Этой головкой легко управлять вне зависимости от ограничений, которые могут существовать в плотных молодых лесах. Аккуратная и одновременно эффективная протяжка осуществляется за с чет полуавтоматической системы антипробуксовки, контролируемой системой Maxi. Максимальный диаметр пиления - 530 мм.

   Komatsu 370E (вес - 1600 кг) - мощная, прочная и высокопроизводительная харвестерная головка, разработанная для установки на гусеничные экскаваторы, в основном Komatsu PC200. Харвестерная головка Komatsu 370Е оборудована пятью сучкорезными ножами, усилие протяжки – 30,8 кН.

   Все модели Komatsu используют систему контроля Maxi, которая обеспечивает оператора информацией об основных функциях, о текущих рабочих процессах, а также позволяет произвести настройку работы харвестерной головки, ремонт или устранение неполадок в режиме текущего времени. Maxi управляет системой давления ножей и протяжки, что положительно сказывается при обработке определенных диаметров, позволяет ускорить процесс раскряжевки и протягивания ствола, уменьшить мощность работы вальцов там, где не требуется больших усилий (например, при движении от большего диаметра к меньшему). В системе управления Maxi также возможны установки «стоимости» заготавливаемой древесины: используя заложенные в системе данные, она рассчитывает оптимальные для конкретной породы и конкретного дерева параметры. Исходя из этих параметров, которые выводятся на экран монитора в сводной таблице, оператор может выбрать для обработки каждого нового ствола дерева оптимальный режим. Наконец, система управления харвестерными головками Maxi регулирует систему подачи масла на пильную шину Komatsu EcoOiler. В зависимости от настроек EcoOiler может подавать дополнительное количество масла, если существует такая необходимость (при работе в тяжелых условиях, при низких температурах или с деревьями большого диаметра, когда требуется особый уход за пилой и ножами).



Харвестерные головки Ponsse

   Харвестерная головка Ponsse H7 - компактная, надежная и мощная харвестерная головка для сложных работ при сплошной рубке.

   Небольшие габариты, мощная подача и превосходная удельная мощность на единицу массы гарантируют производительность при работе с древесиной как мягких, так и твердых пород.

   Превосходно выполненный узел роликов головки обеспечивает большую грузоподъемность при манипуляциях с крупными стволами. Плавная регулировка сжатия сучкорезных ножей и подающих роликов, а также блокировка моторов подачи, исключающая проскальзывание, придают харвестерной головке H7 непревзойденную мощность.

   Точное автоматическое управление обеспечивает точность распиловки и максимальную скорость подачи дерева на нужную длину. Управляемое ускорение и замедление подачи уменьшают повреждения, наносимые при подаче, и пиковые нагрузки по давлению, что повышает эффективность машины.

   Сила сжатия сучкорезных ножей и направляющих роликов автоматически изменяется в зависимости от размера ствола, что гарантирует минимальное трение между стволом и харвестерной головкой при протяжке ствола. Кроме того, подающие ролики поддерживают дерево снизу, обеспечивая надежный захват ствола при подаче.

   Простые в использовании автоматические устройства управляют движением пилы в соответствии с диаметром дерева, что гарантирует быструю распиловку. Это не только повышает эффективность распиловки, но и продлевает срок службы шины и цепи пилы. Благодаря мощному и плавному механизму наклона ускоряется работа и уменьшается нагрузка на харвестерную головку.

   Харвестерная головка H7 отлично подходит для групповой обработки стволов. Геометрия роликов и сучкорезных ножей обеспечивает возможности сбора и раскряжевки крупных стволов.   Харвестерная головка Н6 - быстрая, легкая в управлении многоцелевая головка, которая подходит для всех видов лесозаготовки.

   Благодаря высоким параметрам производительности, экономичности и компактному размеру харвестерная головка PONSSE H6 является одной из лучших универсальных харвестерных головок из представленных на рынке.

   Харвестерная головка PONSSE H6 многоцелевого использования идеально подходит как для прореживания, так и для сплошных рубок при обработке небольших деревьев. Широкий захват и высокая точность управления обеспечивают простоту использования. Благодаря большому диапазону наклона в совокупности с быстрой и мощной подачей и распиловкой достигается высокая надежность харвестерной головки PONSSE H6 на делянках любых типов. Короткая рама и прочная конструкция, большие подающие ролики в сочетании с превосходными возможностями для обрезки сучьев, а также низкое трение ножей гарантируют высокую производительность харвестерной головки PONSSE H6, в том числе в сложных условиях работы.

    Харвестерная головка PONSSE H6 также прекрасно подходит для групповой обработки стволов, в ходе которой выполняется управление подающими роликами и стандартными сучкорезными ножами. Когда машина захватывает новый ствол, подающие ролики удерживают этот ствол на месте в харвестерной головке, пока ножи осуществляют захват нового дерева. Возможность работы в режиме захвата нескольких стволов значительно увеличивает скорость лесозаготовки и повышает производительность работы на делянках с небольшими деревьями. Функция захвата нескольких стволов не препятствует выполнению стандартных рабочих операций харвестерной головки при обработке отдельных стволов.



Харвестерные головки Silvatec

   Датский производитель Silvatec Skovmaskiner A/S выпускает машины и харвестерные головки для лесной промышленности начиная с 1984 года.

   Харвестерная головка Silvatec 235 MD 35 с диаметром дебаркера до 350 мм и диаметром захватывающих ножей до 450 мм идеально подходит для первичных и вторичных прореживаний. Устройство рамы и ножей позволяет сочетать высокую скорость протаскивания ствола с сильным захватом и высоким качеством раскряжевки.

   Харвестерная головка Silvatec 335 MD40 разработана для рубок прореживания и оснащена установленными на верху рамы специальными ножами: пятью двигающимися раскряжевочными и одним зафиксированным. Несомненные достоинства этой модели - высокая протягивающая мощность (19,5 кН) и скорость (до 5 м/с). Максимальный диаметр для валки - 400 мм, для раскряжевки - 500 мм.

   Харвестерная головка Silvatec 450 отличается довольно небольшим весом, свободно вращающейся вокруг своей оси рамой, протягивающей мощностью 29 кН и крепкими протягивающими вальцами, что обеспечивает хорошее качество выполнения работ на неровной поверхности при валке и рубке основного ухода. Диаметр дебаркера достигает 550 мм, а диаметр установленной пилы позволяет срезать стволы диаметром 640-750 мм.

   Харвестерная головка Silvatec 560 разработана для сплошных рубок и отличается большим, чем у Silvatec 450 , весом, мощностью 37 кН, отличным крутящим моментом и скоростью протягивания ствола до 5 м/с при диаметре пиления от 750 до 900 мм. Размер устанавливаемых ножей и вальцов пропорционален диаметру дерева, которое обрабатывает головка. При этом непосредственно из кабины оператора можно регулировать силу давления и мощности, сообщаемую устройствам. Хотя эта модель была создана специально для харвестеров Silvatec Sleipner, она пользуется популярностью и устанавливается также и на 17-25тонные экскаваторы, отличающиеся большой устойчивостью.

   Харвестерная головка 665 MD70 создана для работы с крупной древесиной, диаметр дебаркера - 700 мм, диаметр захвата для валки ствола - 800 мм. Протаскивающие вальцы расположены под углом, чтобы обеспечить хороший захват ствола, при этом протаскивающая мощность увеличена до 41 кН при скорости до 4 м/с. Параметры пильного механизма: диаметр пилы - 1000 мм, объем двигателя - 19 см3, опциональная установка дополнительной верхней пилы. Эта модель устанавливается на машины грузоподъемностью от 25 до 35 т.

   Silvatec снабжает свои машины системами управления и измерения TM1000 и ТM-2200. ТМ1000 представляет собой легкую в использовании базовую систему контроля, включающую в себя все функции, необходимые для сертифицированной лесозаготовки. Благодаря этой системе на сервер передается детальная информация об объемах и качестве рубки, там она аккумулируется, обсчитывается и заносится в специальные журналы.

   У второй системы контроля и учета - ТM2200 - более сложное, чем у ТМ1000, программное обеспечение с активным дисплеем и удобным интерфейсом. Цена, логистика груза, объемы лесозаготовок и прочие детали и параметры (в зависимости от целей и задач) могут рассчитываться в режиме «здесь и сейчас», что оптимизирует работу оператора.



Харвестерные головки Tigercat

   Tigercat — это канадская компания, которая специализируется на конструировании и производстве высококачественного лесохозяйственного оборудования и специализированного промышленного оборудования для применения в условиях бездорожья.

   Харвестерная головка TH575, созданная специально для того, чтобы соответствовать высокой производительности гусеничных машин Tigercat при операциях заготовки, обрезки сучьев, раскряжевки и окорки. Головка лучше всего сочетается с базовыми машинами мощностью от 200 л.с. для заготовки древесины хвойных и лиственных пород диаметром до 580 см.

   У харвестерной головки TH575 прочная закрытая стальная конструкция, которая обеспечивает ее эффективную эксплуатацию в тяжелых рабочих циклах. Надежные захваты, защищенная система клапанов с высокой пропускной способностью и система гидравлических рукавов, мощные моторы подающих вальцов и автоматическая система натяжения для всех основных операций и операций с вершинной частью дерева увеличивают время безотказной работы и обеспечивают длительный срок службы.

   Запатентованная система привода автоматически переключается с привода для трех вальцов на привод для двух вальцов, чтобы улучшить сочетание сцепления с деревом, усилия подачи и скорости. Это сохраняет эффективность обработки тонкомера и дает возможность не жертвовать производительностью при подаче крупных деревьев. Эффективность окорки также повышена, что обеспечивает превосходное удаление коры у деревьев «трудных» пород с меньшим числом протяжек. Независимые захваты подающих вальцов и увеличенные подающие вальцы гарантируют прекрасный захват дерева, дополнительно повышая производительность.

   Увеличенное измерительное колесо с выделенным высокочувствительным гидравлическим контуром обеспечивает высокую точность измерения длины. Головка TH575 использует компьютерную систему Motomit ITE с информацией по 100 размерам длины для восьми пород деревьев, нескольким типам продукции, а также обладающую способностью «обучаемого» определения конусности и выдающую подробные отчеты об объеме дерева.

   Харвестерная головка TH575 может быть оснащена синхронизированными передними ножами (лучшее решение для того, чтобы «подхватить» тонкое дерево) или независимыми ножами (лучшее решение для крупномера или искривленной древесины).

   Харвестерная головка TH575 может обеспечить диаметр спила за один проход 700 и 800 мм. Производительность под конкретную операцию можно подобрать, используя такие опции, как пила с шагом 10,1 мм для вершинной части дерева, разнообразные подающие вальцы и измерительные датчики. В зависимости от комплектации головка TH575 весит от 2300 до 2700 кг.



Специализированные лесотехнические харвестерные головки Bracke Forest

   Шведский производитель лесовосстановительного культиваторного оборудования Bracke Forest предлагает на российском рынке линейку специализированных лесотехнических харвестерных головок, которые создавались для лесоводческих целей, а именно для выполнения рубок ухода и прореживания в молодняках. В Швеции и других странах Северной Европы этот продукт - лидер среди оборудования для сбора биоэнергетической древесины.

   Bracke C16.c – это валочная пакетирующая головка, предназначенная для рубок ухода в молодняках, линейной очистки и сбора биомассы. Головка обладает захватом большой емкости и уникальным, запатентованным пильным устройством, обеспечивающим эффективное пиление.

   Накапливающая валочная головка Bracke C16.c сочетает в себе функции высокопроизводительной очистки площадей со сбором древесины в пачки. Это позволяет использовать головку для всех типов механизированной рубки, в частности для ухода за молодняком, коридорных рубок ухода, прореживания и очищения придорожных полос, краев пахотной земли и коридоров под линиями электропередач. Bracke C16.с может устанавливаться на харвестеры, форвардеры и другие машины, оборудованные манипулятором. Кожух блока пилы имеет гладкую форму с закругленными углами, что способствует удобному маневрированию и предотвращает повреждение оставляемых стволов

   Пильное устройство состоит из диска, на котором установлена пильная цепь 3/4 дюйма. За счет круглой формы диска цепь постоянно держится в натянутом положении во время эксплуатации. Головка оснащена открытым блоком пилы, обеспечивающим простоту технического обслуживания. Головка использует одинаковые гидравлические цилиндры для операций захвата и накопления, за счет такой унификации уменьшается количество необходимых запасных частей.

   Головки Bracke C16.c последнего поколения оснащены гидравлическим аксиально-поршневым двигателем, который способствует повышению производительности и срока службы головки, а также более экономному расходу топлива, по сравнению с моделями предыдущих поколений. Программное обеспечение системы управления непрерывно совершенствуется и регулярно обновляется.

   Компания Bracke Forest предлагает программу контроля технического обслуживания и эффективности работы в качестве опции к головке Bracke C16.c. Программа упрощает обслуживание агрегата, подсчитывает число собранных пачек деревьев, а также сообщает оператору данные о функциях головки. Сервисный персонал может удаленно регулировать параметры головки и находить сбои в ее системе, подключившись непосредственно к программному обеспечению, заложенному в систему управления головки Bracke C16.c.

veles-trade.ru
