Гидрораспределитель гр 2 гр 3 – ГР-2-3 (24В и 12В) в наличии! Гидрораспределитель распределитель с электромагнитным управлением ГР-2-3 (24В и 12В) | Гидрораспределитель ГР-2-3 распределитель с электромагнитным управлением ГР-2-3 (24В и 12В) Гидрооборудование LEO PEDROLLO Permco | Пневмооборудование | Гидромотор МРФ и ГПРФ ГПРФ-М Г15 Гидронасос Насос НШ Насос-мотор РМНА Гидрораспределитель, станция смазки – Маслостанция Гидростанция, Станция И-СЭ, ССД НП 500 СДР СВ-М СН5М С48 фильтр ФГМ ФМР ФМС фильтроэлемент Реготмас Муфта ЭТМ, ЭМ, Э1ТМ

Содержание

ГР-2-3 (24В и 12В) в наличии! Гидрораспределитель распределитель с электромагнитным управлением ГР-2-3 (24В и 12В) | Гидрораспределитель ГР-2-3 распределитель с электромагнитным управлением ГР-2-3 (24В и 12В) Гидрооборудование LEO PEDROLLO Permco | Пневмооборудование | Гидромотор МРФ и ГПРФ ГПРФ-М Г15 Гидронасос Насос НШ Насос-мотор РМНА Гидрораспределитель, станция смазки – Маслостанция Гидростанция, Станция И-СЭ, ССД НП 500 СДР СВ-М СН5М С48 фильтр ФГМ ФМР ФМС фильтроэлемент Реготмас Муфта ЭТМ, ЭМ, Э1ТМ

Распределитель с электромагнитным управлением ГР 2 3 (24В и 12В) в наличии! Цены узнавайте!



Гидрораспределитель с электромагнитным управлением У4690.06.901(24В) - российский аналог ГР 2-3

Гидрораспределитель с электромагнитным управлением ГР 2-3 предназначены для распределения
потока рабочей жидкости в гидросистемах строительных,
дорожных и коммунальных машин, работающих при температуре окружающей
среды от минус 60о до плюс 50о С


Гидрораспределители обеспечивают работу в вертикальном положении - приводом вверх.
Для эксплуатации гидрораспределителей применяются рабочие жидкости следующих марок: ВМГЗ по ТУ 38.10479, заменитель - АУ по ТУ 38-1011232; МГЕ-46В по ТУ 38.001347, заменитель - И-30А по ГОСТ 20799. Класс чистоты рабочей жидкости - 13 по ГОСТ 17216.

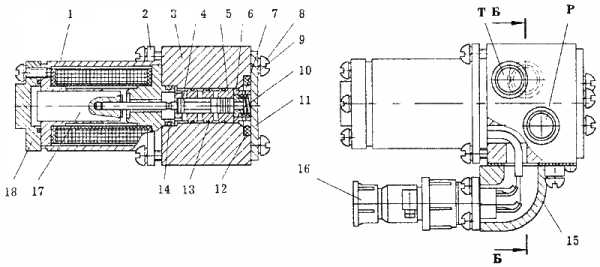

Гидрораспределитель с электромагнитным управлением


1 - корпус с электромагнитом; 2 - фланец; 3 - корпус; 4 - плунжер; 5 - гильза; 6 - втулка; 7 - пружина; 8 - винт; 9 - шайба; 10 - втулка; 11 - крышка; 12,14 - кольца уплотнительные; 13 - кольцо; 15 - угольник; 16 - разъем штепсельный; 17 - сердечник; 18 - крышка.

Обозначение на принципиальной гидравлической схеме



P - напор; T - слив; A - к гидроклапану-регулятору или гидромотору.




                                                                         Принцип работы



     Гидрораспределители с электромагнитным управлением служат: один для отключения рабочих операций при срабатывании приборов безопасности, другой - для управления изменением угла наклона блока цилиндров регулируемого гидромотора.
      При обесточенном электромагните плунжер 4 занимает положение, изображенное на рисунке (полость Т сообщается с полостью А, полость Р перекрыта). Когда на электромагнит подается напряжение, плунжер 4 под воздействием сердечника 17 электромагнита перемещается вправо (по чертежу), сжимая пружину 7.При этом полость Р сообщается с полостью А, а полость Т перекрывается.




Техническая характеристика



Условный проход, мм 6
Давление номинальное, МПа (кгс/см2) 25
Поток номинальный, л/мин 16
Номинальное напряжение электромагнита, В 24
Номинальный ток электромагнита, А





Гидрораспределитель ГР-2-3 распределяет масло в гидросистеме автокрана, управляется ГР-2-3 Электромагнитом 24В. Гидрораспеределители ГР-2-3 12В в основном нашли свое применение на Экскаваторах и коммунальных машинах

Г/распределитель гр-2-3 работает при низких температурах до -60 градусов и до +50 градусов.

гидрораспределитель гр-2-3 имеет аналоги 306532.100 аналог У469006901УХ. Аналоги Гидрораспределителя РГ-2-3 полностью взаимозаменяемы и идентичны по принципу работы, тоесть  точно также управляются электромагнитом.

На автокране используется два гидрораспределителя ГР 2-3, один для управления лебедки, второй как ускоритель работы гидромотора редуктора поворота автокрана. ГР2-3 гидрораспределитель автокрана.

На складе компании Машсервис есть большой ассортимент запасных частей для автокранов. Машсервис занимает лидирующие позиции в регионе по поставкам запчастей для автокранов в регионе, за счет низких цен, и квалифицированной помощи менеджеров компании. Запчасти для автокрана только у нас самая интересная и выгодная цена. Автокрановые запчасти.

НАЗНАЧЕНИЕ.

Гидрораспределители предназначены для распределения потока рабочей жидкости в гидросистемах строительных, дорожных и коммунальных машин, работающих при температуре окружающей среды от минус 60 до плюс 50 °С.

Гидрораспределители изготовлены в климатическом исполнении УХЛ и Г категории 2 по ГОС Т 15150.

Управление гилрораспределителей осуществляется подачей постоянного электрического тока напряжением 12В и 24В.

Гидрораспределители обеспечивают работу в вертикальном положении - приводом вверх.

По способу присоединения гидрораспределители могут быть трубного и стыкового присоединения.

Для эксплуатации гцдрораспределителей применяются рабочие жидкости следующих марок: ВМГЗ по ТУ 38.10479. заменитель -АУ по ТУ 38-1011232; МГЕ-46В по ТУ 38.001347, заменитель - И-30А по ГОСТ 20799. Класс чистоты рабочей жидкости - 13 по ГОСТ 17216.

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.

  • Гидрораспределтели изготовлены в соответствии с ГДФК.306532.100 ТУ.

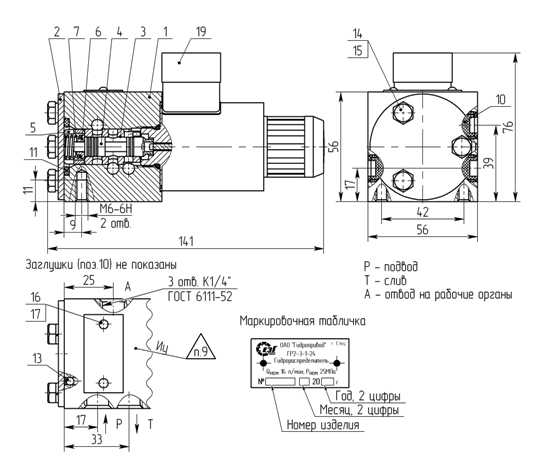

  • Габаритные и присоединительные размеры гидрораспределителей соответствуют значениям, указанным на рисунках 1, 1а, 1б, 1в.
  • Основные параметры гидрораспределителей соответствуют значениям, указанным в таблице 1.

Таблица 1.



Наименование показателя

Значение

показателя

1.

Условный проход, мм

6

2.

Давление на входе, МПа (кгс/см2):

номинальное

максимальное

минимальное



25(250)

32(320)

1,0(10)

3.

Максимально допустимое давление на выходе (на сливе), МПа (кгс/см2)

4(40)

4.

Расход рабочей жидкости, л/мин:

номинальный

максимальный



16

32

5.

Внутренняя герметичность (максимальные внутренние утечки) при номинальном давлении, см[1>/мин.

40

6.

Время срабатывания при номинальных значениях давления и расхода, с, не более

0,05

7.

Максимальное число срабатывании в минуту

125

8.

Масса (без рабочей жидкости), кг, не более

трубного присоединения

стыкового присоединения



1,6



9.

Характеристика привода:

род тока

напряжение, В

потребляемая мощность, Вт, не более номинальный ход якоря, мм

номинальное тяговое усилие, Н

относительная продолжительность включения при номинальных значениях давления и расхода, %

постоянный 12 или 24

28

3,0

35

100

НАЗНАЧЕНИЕ.

  •  Гидрораспределители предназначены для распределения потока рабочей жидкости в гидросистемах строительных, дорожных и коммунальных машин, работающих при температуре окружающей среды от минус 60 до плюс 50 °С.
  •  Гидрораспределители изготовлены в климатическом исполнении УХЛ и Г категории 2 по ГОС Т 15150.
  •  Управление гилрораспределителей осуществляется подачей постоянного электрического тока напряжением 12В и 24В.
  •  Гидрораспределители обеспечивают работу в вертикальном положении - приводом вверх.
  • По способу присоединения гидрораспределители могут быть трубного и стыкового присоединения.
  • Для эксплуатации гцдрораспределителей применяются рабочие жидкости следующих марок: ВМГЗ по ТУ 38.10479. заменитель - АУ по ТУ 38-1011232; МГЕ-46В по ТУ 38.001347, заменитель - И- 30А по ГОСТ 20799. Класс чистоты рабочей жидкости - 13 по ГОСТ 17216.



Обозначение конструкторского документа

Условное обозначение исполнения

ГЛФК.306532.100

ГР2-3-1-24

-01

ГР2-3-1-12

-02

ГР2-3-2-24

-03

ГР2-3-2-12

-04

ГР2-3-1-24р

-05

ГР2-3-1-12р

-06

ГР2-3-2-24р

-07

ГР2-3-2-12р

Примечания.

  • Значения показателей по п.п.3-7 указаны для номинальных значений вязкости и тонкости фильтрации рабочей жидкости.
  • Продолжительность работы на максимальном давлении не должна превышать 1% от времени работы.
  • При эксплуатации гидрораспределителей в гидросистемах с максимальным давлением до 25 МПа допускается номинальная тонкость фильтрации 40 мкм.
  • Гидрораспределители функционируют в продолжительном режиме работы (ПН - 100%) при максимальном напряжении питания 15В и 30В в течение всего рабочего времени.

дельта Р - перепад давлений, MПa; Q - расход жидкости, л/мин.;

Р - подвод; А - отвод; Т - слив.

Рисунок 2. Зависимость перепада давлении от расхода дельтаP=f(Q).



Зависимость перепада давления дельта Р от расхода Q при вязкости 30±5 мм2/с приведена на рисунке 2.

Гидрораспределители срабатывают при напряжении, равном 0,9 номинального.

Гидрораспределители выдерживают статическое пробное давление не менее 37,5 МПа в течение 3 минут без наружных утечек и остаточных деформаций.

Виброустойчивость и вибропрочность гидрораспределителей соответствуют IV степени жесткости по ГОСТ 28988.

Гидрораспределитель содержит: алюминий и алюминиевые сплавы - 0,064 кг; медь и сплавы на медной основе - 0,2723 кг.

СОСТАВ ГИДРОРАСПРЕДЕЛИТЕЛЕЙ И КОМПЛЕКТНОСТЬ. Комплектность гидрораспределителей приведена в таблице 2.



Обозначение

Наименование

ГДФК.306532.100

Гидрораспределитель ГР2-3-1-24

ГДФК.306532.100-01

Гидрораспределитель ГР2-3-1-12

ГДФК.306532 100-02

Гидрораспределитель ГР2-3-2-24

ГДФК 306532.100-03

Гидрораспределитель ГР2-3-2-12

ГДФК.306532.100-04

Гидрораспределитель ГР2-3-1-24р

ГДФК 306532.100-05

Гидрораспределитель ГР2-3-1-12р

ГДФК.306532 100-06

Гидрораспределитель ГР2-3-2-24р

ГДФК 306532.100-07

Гидрораспределитель ГР2-3-12р

УСТРОЙСТВО И РАБОТА ГИДРОРАСПРЕДЕЛИТЕЛЕЙ.

Устройство и работа Гидрораспределителей показаны на рисунке 1.

Гидрораспределитель ГР2-3 представляет собой двухпозиционный трехлинейный распределитель с односторонним электромагнитным управлением.

Гидрораспределитель ГР2-3 состоит из корпуса 1, плунжера 2, гильзы 3, привода 4, колец уплотнительных 5, 6, уплотнения 7, разъема 9, пружины 10. При обесточенной катушке привода 4 плунжер 2 удерживается в верхнем положении при помощи пружины 10. При этом отверстие Р отсечено от отверстия А.

При работе гидрораспределителя рабочая жидкость подводится к отверстию Р. При подаче напряжения на катушку плунжер 2, преодолевая усилие пружины 10, под действием электромагнитных сил перемещается вниз, открывая проход рабочей жидкости от отверстия Р в отверстие А.

ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТЕ.

Установить Гидрораспределитель в гидросистеме в вертикальном положении - приводом вверх. Для уплотнения присоединительных отверстий применять кольца 011-015-25-2-3 ГОСТ 9833/ГОСТ 18829.

Подключить, гидрораспределитель к сети постоянного тока напряжением 12В или 24В посредством разъема 9.

Проверить работу гидрораспределителя в гидросистеме подачей напряжения питания на катушку.

ПОРЯДОК РАБОТЫ.

Подать на входное отверстие Р рабочую жидкость с номинальным давлением 25 МПа (250 кгс/смг).

Подать напряжение питания на катушку гидрораспределителя.

Возможные неисправности и способы их устранения.

Возможные неисправности и способы их устранения приведены в таблице За.

Таблица За.

Наименование неисправности

Вероятная причина

Способ Устранения

Примечание

1. Возникновение течи между корпусом и приводом

Изменение физического состояния кольца ГДФК 754175.120- 03

Заменить кольцо ГДФК.754175.120-03

Для всех исполнений гидрораспределителя

2. Возникновение течи между | приводом | (катушкой) и верхней крышкой

Изменение физического состояния кольца ГДФК 754175.120- 04

Заменить кольцо ГДФК 754175.120-04

Для всех исполнений гидрораспределителя

3. Возникновение течи между корпусом и нижней крышкой

Изменение физическою состояния кольца ГДФК. 754175.120-05

Заменить- кольцо  ГДФК.754175.120-05

Для всех исполнений гидрораспределителя

4 Возникновение течи между верхней крышкой и сердечником катушки

Изменение физического состояния кольца ГДФК 754175.120



Замеиигъ кольцо ГДФК 754175.120

Для исполнений гидрораспределителя:

ГДФК 754175.120-04

ГДФК 754175.120-05

ГДФК 754175.120-06

ГДФК 754175.120-07

Перечень работ при техническом обслуживании гидрораспределителей приведен в таблице 4.

Таблица 4.

Периодичность обслуживания

Содержание работ и метод их проведения

Технические требования

Приборы, инструменты и материалы, необходимые для проведения работ

Один раз в 6 месяцев

1. Разборка гидрораспределителя





Загрязнение трущихся поверхностей не

допускается



2. Промывка деталей в органическом растворе или дизельном топливе

Нефрас СЗ-80/120 ГОСТ 443

3. Смазка деталей рабочей жидкостью

Рабочая жидкость согласно таблице 3.

4.   Сборка

гидрораспределителя

5.       Проверка работоспособности гидрораспределителя





Примечание 1. Не рекомендуется при разборке гидрораспределителя гильзу 3 вынимать из корпуса, т.к. для установки её требуется специальная оснастка.

Технические данные:

1. Условный проход, мм  6

2. Давление на входе, МПА (кгс /см2):
номинальное   25  (250)
максимальное   32  (320)
минимальное  0.6   (6)

3.  Расход рабочей жидкости, л/мин
номинальный 16
максимальный 32

4. Максимальное число срабатываний в 1 мин        125

5. Характеристика привода:
род тока  постоянный
напряжение, В  12 или 24

6. Гидрораспределители функционируют в продолжительном режиме работы (ПВ 100%) при максимальном напряжении питании 15В и 30В в течение всего рабочего времени.

7. Для эксплуатации гидрораспределителей применяются рабочие жидкости следующих марок; ВМГЗ по ТУ 38.10479—86, заменитель— АУ по ТУ 38-1011232-89; МГЕ 46В по ТУ-38.001347-83 заменитель— И-30А по ГОСТ 20799-88.

Сведения о содержании драгоценных и цветных металлов:
1. Серебро—0,13424 г.
2. Алюминий и аллюминивые сплавы- 0,064 кг
3. Медь и сплавы на медной основе - 0,2723 кг



+7(343) 247-82-16 (Екатеринбург)

+7(495) 234-95-49 (Москва)

+7(812) 320-46-92 (Санкт-Петербург)



www.gidro-kom.ru

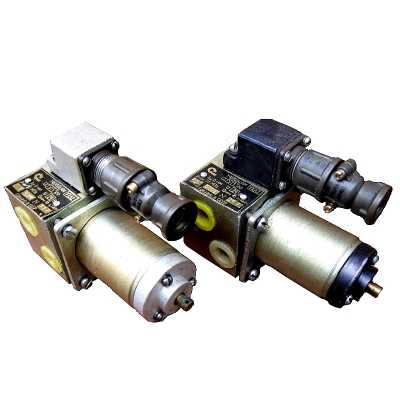

Гидрораспределитель ГР 2 3 (24В и 12В), У4690.06.901

Гидрораспределители, которые мы продаём в больших количествах к различной отечественной спецтехнике, - важнейшие управляющие элементы гидравлических систем дорожных и коммунальных машин. Без гидрораспределителей невозможна работа рабочих органов автокрана, экскаватора, автогрейдера. Многопозиционный гидрораспределитель направляет масло в гидросистеме машины по разным линиям и активирует срабатывание по определённой схеме различных гидроприводов (аксиально-поршневых или просто цилиндров как приводов возвратно-поступательного движения) или клапанов. Если он золотникового типа, направление масла в системе по различным магистралям зависит от смещения его заслонки. Смещать её можно с помощью внешнего сигнала (например, электрического, при наличии управляющего электромагнита) или, к примеру, вручную – через рычаги и тросовое управление, как в кабине автокрана.

Гидрораспределители ГР-2-3, ГР-2-3-1: управляющее напряжение, устройство

Гидрораспределитель ГР-2-3-1 (ГР-2-3-1-12) и ГР-2-3-24В относятся к распределителям, управляемым от электромагнита (напряжение 12В или 24В постоянного тока, что типично для слаботочных управляющих электрических контуров). Они эксплуатируются на автокранах и экскаваторах.

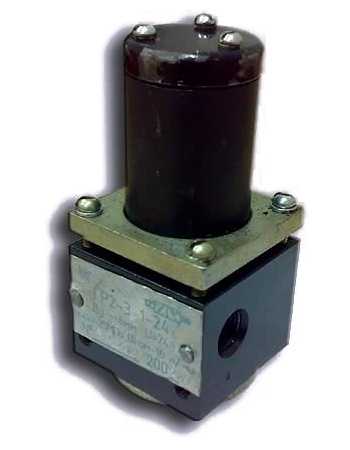

Если посмотреть на внешний вид электрогидравлического устройства ГР-2-3-24В (или 12В), увидим малый электропривод, вход и два выхода: он имеет линию для напора, слива, направления масла к гидромотору или гидроклапану. Это гидрораспределитель 2-позиционный, что можно увидеть на принципиальных схемах гидравлических контуров, в которые он входит.

Состав гидрораспределителя ГР-2-3:


  • плунжер;
  • гильза;
  • втулка;
  • пружина;
  • корпус с электромагнитом;
  • сердечник;
  • кольца уплотнительные;
  • крышки;
  • штепсельный разъём;
  • угольник.

Функции гидрораспределителей ГР-2-3, ГР-2-3-1-24В в составе автокранов: какие магистрали к ним можно подключить

Такого количества рабочих секций, как у гидрораспределителя ГР-2-3-24В (две) или ГР-2-3-1-12 (три), недостаточно для использования этих гидравлических компонентов в качестве «верхнего гидрораспределителя крановых операций» автокрана или «нижнего гидрораспределителя». В этом случае секций понадобилось бы гораздо больше: верхний гидрораспределитель поворотной гидравлики автокрана управляет и механизмом поворота, и лебёдкой, и гидроцилиндром подъёма стрелы, и гидроцилиндром выдвижения стрелы. Нижний гидрораспределитель автокрана управляет всеми цилиндрами опорного контура, которых восемь.

В автокране могут использоваться 2 гидрораспределителя ГР 2-3 с управлением от электромагнита 12В или 24В:

  • для управления лебёдкой – как клапан-ускоритель грузовой лебёдки;
  • для ускорения работы гидромотора механизма поворота автокрана.

Гидрораспределитель с электроуправлением ГР-2-3-1-24В с 3-мя рабочими секциями также используется как ускоритель грузовой лебёдки автокранов. На принципиальной схеме видно, что к его центральной части могут подходить магистрали от подпоршневого пространства рабочего цилиндра.

Аналог и быстродействие

Аналогом ГР 2-3-24В является известный в конструкции российской спецтехники гидрораспределитель У4690.06.901(24В), часто встречающийся, например, в составе автокранов «Ивановец».

Отметим также, что указанные гидрораспределители относятся к быстродействующим устройствам. Они способны срабатывать до 125 раз в минуту.

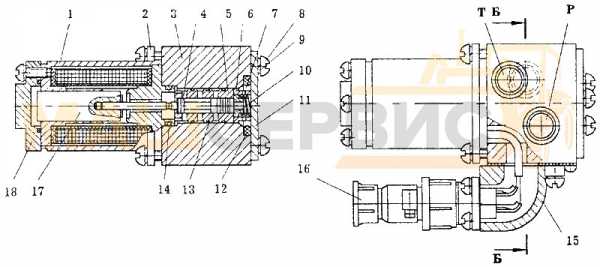

1 - корпус с электромагнитом; 2 - фланец; 3 - корпус; 4 - плунжер; 5 - гильза; 6 - втулка; 7 - пружина; 8 - винт; 9 - шайба; 10 - втулка; 11 - крышка; 12,14 - кольца уплотнительные; 13 - кольцо; 15 - угольник; 16 - разъем штепсельный; 17 - сердечник; 18 - крышка.

Технические характеристики гидрораспределителя ГР-2-3

Характеристика

Значение

Условный проход (Ду), мм

6

Напряжение управляющего электромагнита, В

12 или 24

Номинальный поток, л/мин

16

Вход и выходы

Напор, слив, магистраль управления гидромотором или клапаном

Рабочее положение

Вертикальное, приводом вверх

Масло для работы гидрораспределителя

ВМГЗ по ТУ 38.10479

АУ по ТУ 38-1011232

МГЕ-46В по ТУ 38.001347

И-30А по ГОСТ 20799

Номинальное давление на входе, МПа

25

Максимальное давление на входе, МПа

32

Максимальное давление на выходе, МПа

4

Время срабатывания при номинальном давлении и расходе, с

0,05

Диапазон рабочих температур

(-60)0С – (+500С)


Наш видео-обзор распределителя ГР

ms-74.ru

Гидрораспределитель гр2-3-1 24в ухл2 - Кранзапчасть, ООО Челябинск (Россия)

Гидрораспределитель ГР2-3-1 24В УХЛ2 входит в состав гидрооборудования привода лебедки КС-45721.86.00.100-01 автокранов Челябинец КС-45721, КС-55730, КС-55732 и отвечает за ускорение подъема и опускания крюка(клапан-ускоритель грузовой лебёдки) путем воздействия на гидромотор 303.4.112.501.

Применяется для таких же задач в грузовых лебёдках различных отечественных автокранов: Ивановец КС-3577, КС-35714, КС-45717; Галичанин КС-55715, Клинцы КС-55713; в составе управляющей гидравлики другой специальной техники. Имеет аналог – распределитель У46.90.06.901 УХЛ2.

Состоит из электромагнитной катушки (привод), плунжер, гильза, крышка, корпус, фланец, винты, шайба, втулки и кольца.







Организация Кранзапчасть, ООО представляет вашему вниманию Гидрораспределитель ГР 2-3-1, по цене 2700 RUB! У вас есть возможность связаться с компанией любым удобным вам способом, по телефону или e-mail и заказать необходимое вам количество продукции. Доставка включает в себя весь город Челябинск. Также вы можете заказать товары типа "Гидрораспределитель ГР2-3-1" в других регионах, в том числе: ХМАО, ЯНАО, Новый Уренгой, Нижневартовск, Уфа, Сургут,Томск, Якутск, Новокузнетск,Коми, Усинск, Астана, Актобе, Петропловск, Алма-Аты, Актау, Ташкент, Республика Башкортостан, Республика Татарстан, Волгоград и Волгоградская область, Краснодар и Краснодарский край, Ростов-на-Дону и Ростовская область, Алтайский край, Иркутск и Иркутская область, Кемерово и Кемеревская область, Красноярск и Красноярский край, Республика Алтай, Благовещенск и Амурская область, Хабаровск и Хабаровский край, Екатеринбург и Свердловская область, Тюмень и Тюменская область, Ханты-Мансийский автономный округ, Челябинск и Челябенская область, Ямало-Немецкий автономный округ., на комплектующие для спецтехники имеется гарантия производителя.

avtokran1.ru

Гидрораспределитель ГР 2-3 12В с электромагнитом для автокранов Ивановец, Клинцы, Галичанин, Машека. 1РЕ6, 1РЕ10, ВЕ6, ВЕ10, caproni Болгария, ГР2-3.



Гидравлический распределитель (гидрораспределитель) — устройство, предназначенное для управления гидравлическими потоками в гидросистеме с помощью внешнего воздействия (сигнала).

Назначение гидрораспределителей:
Гидрораспределитель управляет движением выходного звена гидродвигателя путём перенаправления потоков рабочей жидкости.

Рис. 2. Простейшая гидросхема

На рисунке 2 показана простейшая гидросхема. В показанном положении распределителя (Р) жидкость от насоса (Н) к гидроцилиндру (Ц) не поступает, и идёт на слив в гидробак (Б) через предохранительный клапан (КП). Если оператор перемещает ручку гидрораспределителя таким образом, что запорно-регулирующий элемент смещается в положение 1, то рабочая жидкость поступает в поршневую полость гидроцилиндра и поршень движется вправо, а жидкость из штоковой полости гидроцилиндра идёт на слив (направления движения рабочей жидкости через распределитель указаны стрелками). Если оператор возвращает ручку гидрораспределителя в исходное положение, то поршень гидроцилиндра останавливается, и рабочая жидкость опять идёт на слив в бак. Чтобы поршень гидроцилиндра начал движение влево, оператору необходимо переместить ручку распределителя таким образом, чтобы запорно-регулирующий элемент сместился в положение 2.

Классификация распределителей:

Гидрораспределители разделяют по типу запорно-регулирующих элементов на золотниковые, крановые, клапанные, струйные и распределители типа «сопло-заслонка».

Золотниковые распределители получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе. Они применяются при весьма высоких значениях давления (до 32 МПа) и значительно бо́льших расходах, чем крановые распределители.

Крановые распределители в гидроприводе нашли самое широкое применение. Конструктивно их запорный элемент выполнен в виде цилиндрической, конической, шаровой пробки или в виде плоского поворотного крана.

Клапанные распределители. Главным недостатком наиболее распространённых золотниковых распределителей являются утечки, которые не позволяют удерживать гидродвигатель под нагрузкой в неподвижном состоянии, а также невозможность работы при высоких давлениях (свыше 32 МПа). В таких случаях для позиционного переключения предпочтительны клапанные распределители, имеющие увеличенные по сравнению с золотниками размеры и массу, но позволяющие герметически перекрывать гидролинии. Клапанные распределители применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент распределителя выполняют, как правило, в виде конического или шарового клапана.

В гидрораспределителе типа «сопло-заслонка» используется принцип построения гидравлических делителей давления.

К достоинствам струйных распределителей относится низкая чувствительность к загрязнению рабочей жидкости [1], которая обусловлена отсутствием подвижных частей в таких распределителях.

xn----7sbbuvofwgil.xn--p1ai

Гидрораспределитель ГР 2-3 (24/12В). Челябинск, Машсервис

  • Заявки
  • Продажа
  • Аренда
  • Запчасти
  • Компании
  • Ремонт
  • Перевозка
ПОДАТЬ ОБЪЯВЛЕНИЕ
  • Дилеры
  • Форум
  • Новости
РЕКЛАМА

+ 7 (499) 647-52-46

Вход Вход Прайс дня Акции

×

  • Запчасти
  • Каталог компаний
  • Ремонт
  • Перевозка
  • Каталог дилеров
Разместить рекламу Экскаватор Ру первый экскаваторный
  • Заявки
  • Продажа
    • Землеройная техника
      • Экскаваторы
      • Драглайны экскаваторы
      • Карьерные экскаваторы
      • Колесные экскаваторы
      • Траншейные экскаваторы
      • Экскаваторы-погрузчики
      • Экскаваторы-планировщики
      • Экскаваторы-амфибии
      • Фронтальные погрузчики
      • Телескопические погрузчики
      • Сваебойные установки
      • Скреперы
      • Тракторы
      • Установки для завинчивания свай
      • Бульдозеры
      • Грейдеры
      • Гусеничные экскаваторы
      • Земснаряды
      • Погру

exkavator.ru
