Гидронасос – это компактный агрегат высокой мощности, который используется для перекачивания жидкости в промышленности, коммунальном и сельском хозяйстве. Высокая мощность агрегатов позволяет применять их не только для забора воды, но и других, более плотных жидкостей.

Принцип работы и устройство гидронасоса

В своем традиционном виде насос гидравлический обладает очень простой конструкций типа «поршень-поршень». Такое устройство гораздо реже поддается повреждениям, отличается высокой устойчивостью и позволяет использовать насос при работе с жидкостями, как из резервуара, так из естественного источника.

Особенный принцип работы гидравлического насоса делает его достаточно производительным. Элементы внутри насосов преобразовывают энергию жидкости из механической в гидравлическую. При использовании мотор насоса создает крутящий момент, необходимый для образования подачи или выработки давления.

В конструкции насоса находятся две камеры. Одна из них отвечает за нагнетание, а вторая – за всасывание. Обе камеры изолированы руг от друга, а между ними проходит жидкость. Как только камера нагнетания становиться полностью заполненной, начинает работать поршень. За всасывание жидкости отвечают патрубки, которые выводят ее в нужном для работы направлении.

Типы гидравлических насосов – классификация агрегатов на рынке

По конструктивным особенностям, назначению и сферам эксплуатации существуют такие виды гидравлических насосов:

• Ручные – это недорогие устройства, работающие по принципу вытеснения. Ручной насос не отличается высокой производительностью и может справиться лишь с наиболее простыми задачами в хозяйстве;
• Радиально-поршневые – в их конструкцию входит эксцентричный вал или ротор. Вся поршневая группа таких агрегатов находится внутри их корпусов. Среди преимуществ этих систем нужно выделить низкий уровень шума и способность работать в условиях высокого давления до 100 Па. Среди недостатков можно отметить большие габариты;
• Аксиально-поршневые – в таких насосах используется плунжерная система вытеснения. К этому типу относятся наклонные и прямые насосы. Среди преимуществ таких систем выделяется самая высокая производительность среди всех видов оборудования. Недостаток – очень высокая стоимость;

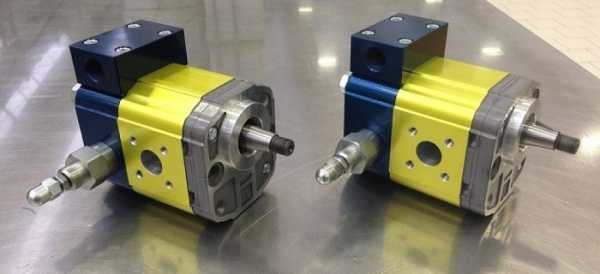

• Шестеренчатые – к этому виду относятся агрегаты с электроприводом. Основной гидравлический элемент изготовлен из двух шестерней, которые, в результате сцепления, выдавливают жидкость. Насосы этого типа не способны работать в условиях высокого давления, однако их стоимость гораздо ниже агрегатов двух предыдущих типов.

Как выбрать гидравлический насос – советы экспертов

Выбирая напорный насос, помимо цены, давления внутри системы и условий эксплуатации, следует обращать внимание на ряд следующих факторов:

• Мощность двигателя системы;
• Соответствие конструкции дальнейшим условиям применения;
• Максимальное давление при работе;
• Емкость рабочих камер;
• Максимально допустимый показатель вязкости жидкости, которая будет перекачиваться;
• Усилие, необходимое для приведения системы в работу;
• Легкость в эксплуатации;
• Масса и размеры оборудования.

Каждая характеристика из списка играет очень важную роль. Тщательно изучив все факторы, вы сможете приобрести подходящий электрогидравлический насос, который будет хорошо и быстро справляться со своими функциями.

НШ 10 – описание популярной модели

Агрегат данной модели успешно используется в автомобилестроении, при изготовлении тракторов и других видов тяжелой сельскохозяйственной техники. Он зачастую входит в конструкцию отечественных погрузчиков и экскаваторов, создаваемых на базе тракторов, класса 1,4 тс.

Среди основных технических характеристик насоса следует выделить:

• Рабочая емкость – 10 см³;
• Частота вращения – 3600 об./мин.;
• Максимальный показатель производительности – 11,5 л./мин.;
• Номинальный показатель давления на выходе – 16 МПа;
• Максимально допустимое давление – 21 МПа;
• Вес – 2 кг;
• Показатель КПД – 0,95.

Благодаря высокой надежности и отличному качеству сборки, данный пневмогидравлический насос хорошо зарекомендовал себя в промышленности. Он редко нуждается в ремонте и не требует регулярного обслуживания.

Технические характеристики модели НШ 32

Этими насосами оснащено большинство экскаваторов. При чем, более половины экскаваторов, созданных на базе тракторов МТЗ и ЮТЗ, насос вмонтирован на переднем контуре. Это гарантирует улучшенную работу машины с ковшом и бульдозером. Более старые цепные трактора оснащались насосами НШ 32 с целью обеспечения работы цилиндров и опор бульдозера.

У тракторов, созданных на базе МТЗ, насосное оборудование отвечает за работу ковша, захвата и стрелы.

Технические характеристики насоса включают:

• Рабочий объем – 31,7 см³;
• Показатель номинальной частоты вращения – 3 тыс. об./мин.;
• Показатель производительности при 1200 об./мин. – 36 л./мин.;
• Номинальное давление на выходе – 16 Мпа;
• Максимальный показатель давления на выходе – 21 Мпа;
• Вес насоса – 5 кг.;
• Показатель КПД – 0,95.

Агрегат данной модели отличается высокой надежностью и длительными сроками эксплуатации. Благодаря этому его активно закупают иностранные производители сельхозтехники.

НШ 50 – области применения насоса

Данный автоматический насос успешно используется при строительстве дорожной, сельскохозяйственной и станочной техники. Зачастую он эксплуатируется в гидросистемах, работающих при давлении 155 кгс/см2.
Данную модель на сегодняшний день выпускает сразу несколько производителей.

Продукция каждой из них имеет множество сходств в конструкции и производительности, однако разнится между собой по габаритам.

Технические характеристики насосов включают в себя:

• Рабочий объем – 49 см³;
• Показатель номинальной частоты вращения – 3 тыс. об./мин.;
• Производительность при вращении 1200 об./мин. – 56 л./мин.;
• Значение номинального давления на выходе – 16 МПа;
• Показатель максимального давления на выходе – 21 МПа;
• Вес – 8 кг.;
• Показатель КПД – 0,95.

Гидронасосная станция, оборудованная таким агрегатом, прослужит длительное время, независимо от условий и типа жидкости.

Насосы НП 90 – предназначение и характеристики

Этот агрегат относится к аксиально-поршневым насосам, имеющим функцию регулировки. Он используется при работе больших гидроприводов, в конструкцию которых входит двигатель. Агрегаты этой модификации нашли широкое применение при создании комбайнов, дорожных уплотнителей и автобетоносмесителей.

Насосы НП 90 отличаются простотой в эксплуатации и небольшими габаритами. Они долговечные, не требуют специального ухода и не боятся экстремальных условий. Среди технических характеристик насосов следует выделить:

• Максимальный показатель рабочего объема – 89;
• Емкость насоса подпитки – 18,06;
• Показатель номинального давления на выходе – 26,5 МПа;
• Значение максимального давления на выходе – 35,8 МПа;
• Максимальный показатель частоты вращения – 2590 об./мин.;
• Вес в пустом виде – 78 кг.

Данная модель пользуется широким спросом за счет отличной комплектации и высокого качества сборки. Она хорошо сбалансирована, не требует частого ремонта и стоит гораздо дешевле импортных аналогов.

sadovij-pomoshnik.ru

Информация

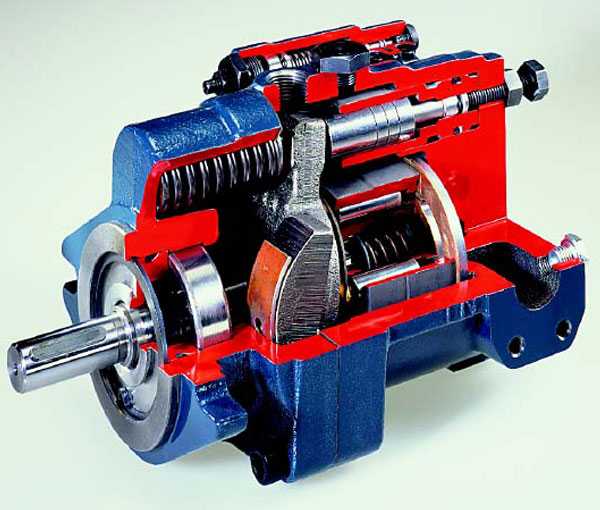

Аксиально-поршневой гидронасос представляет собой оборудование, с помощью которого генерируется гидравлическая энергия путем преображения механической энергии. Это устройство эксплуатируется в современных гидравлических системах. Мощность устройства измеряется в кВт и в различных моделях оборудования имеет разные параметры. Их мощность может составлять от 15 до 120 кВт.

Такие агрегаты обладают целым рядом немаловажных достоинств. К ним можно отнести:

• повышенный уровень герметичности камер, обеспечиваемый небольшими зазорами между расточками в цилиндрах, их торцами и распределительным диском, а также поршнями – они составляют не более 20-40 мкм;
• возможность регулирования направления движения и особенностей подачи;
• высокий уровень рабочего давления (от 32 до 40 мПа) с минимальными объемными потерями в процессе эксплуатации (от 3 до 5 %).

Различные модели аксиально-плунжерных насосов имеют разный рабочий объем. Они отличаются по диаметру вала, по присоединительным параметрам посадочных мест и фланцев. Общей в этих агрегатах остается конструкция – по своим конструкционным особенностям гидронасосы являются однотипными.

Аксиально-поршневые гидронасосы схожи с гидравлическими моторами, но у них есть существенные различия. Следующие конструкционные особенности не позволяют эффективно заменить гидравлические насосы моторами:

• В распределительной шайбе устройства предусмотрено наличие одной дроссельной канавки, местоположение которой может варьироваться. Расположение этой канавки способно изменяться при вращении насоса высокого давления. Она исключает возможность возникновения гидроударов в процессе эксплуатации агрегата.
• Конструкция задней крышки гидронасоса предусматривает наличие одного отверстия с большим диаметром. Оно предотвращает разрыв потока рабочей жидкости в системе при работе устройства на скорости выше номинальной. Конструкционные особенности оборудования обеспечивают надежную защиту от кавитации.

Из-за указанных выше отличий монтаж гидромотора вместо насоса является невозможным.

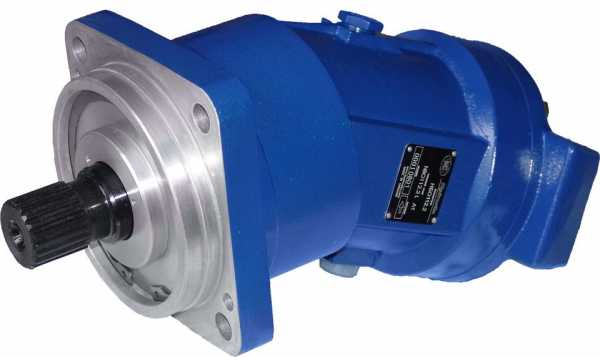

Аксиально-поршневой гидромотор – устройство, используемое с целью получения механической энергии путем преображения гидравлической. Оборудование эксплуатируется в закрытых гидросистемах. С его помощью можно оснащать системы, характеризующиеся необходимостью частого включения, нереверсивным и реверсивным действием, возможностью дистанционного и автоматического управления. Имеющие сравнительно небольшие габариты, эти агрегаты позволяют осуществлять регулирование частоты вращения механизма бесступенчато.

Мощность гидравлических моторов измеряется в кВт. Рабочее давление, подаваемое на гидромашину, а также модель оборудования определяет мощность вала, которая варьируется в пределах от 10 до 80 кВт.

По внешнему виду и конструкционным особенностям все аксиально-плунжерные гидравлические моторы являются идентичными. Устройства отличаются по объему, габаритам вала, размерам посадочных мест и присоединительных фланцев.

В чем заключаются основные отличия гидромоторов?

• В распределительной шайбе имеется две дроссельные канавки, направленные в две стороны.
• Отверстия, имеющиеся на поверхности крышки мотора, имеют идентичный диаметр.

Указанные различия не позволяют эксплуатировать гидравлические моторы в качестве замены гидронасосам. Специфическая конструкция и функциональные особенности агрегатов заставляют использовать их строго по назначению без опции взаимозаменяемости.

xn—-8sbhbdcyd7aofbaecueewbi.xn--p1ai

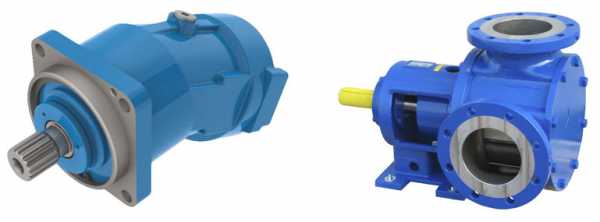

Гидромоторы и гидронасосы

Гидравлические машины получили очень большое распространение  и применяются практически на всех типах современных машин и механизмов, требующих  в работе приложения значительных усилий, как вращательных, так и прямых. Наиболее распространенными силовыми  гидравлическими устройствами являются гидромоторы и гидронасосы. Очень часто один и тот же механизм можно использовать в обоих качествах. Такие конструкции называют обратимыми.

Работа гидронасоса базируется на превращении вращательного движения приводного вала в поток жидкости большого давления. Наиболее распространены насосы нескольких конструкций:

• шестеренчатые;
• пластинчатые;
• аксиально – плунжерные;
• аксиально-поршневые;
• радиально – плунжерные.

Отличие их состоит в способе сжатия гидравлической жидкости. Как правило, это происходит в результате уменьшения внутреннего объема в завершающей стадии рабочего цикла, состоящего из процесса всасывания и процесса сжатия посредством механического воздействия поршня, плунжера, или уменьшения объема при вращении ротора по эксцентрической траектории.

Гидромоторы работают с точностью до наоборот — в объем нагнетается под большим давлением (в отдельных случаях — до 100 МПа) гидравлическая жидкость, которая воздействует на поршни или плунжера. Это приводит их в движение, которое из поступательного преобразуется во вращательное посредством наклонных пластин или роторов. Наиболее распространены аксиально – поршневые и аксиально плунжерные моторы, но для механизмов, где требуются значительные усилия при малых скоростях, применяются и радиально поршневые или пластинчатые устройства.

Главным преимуществом гидромоторов является возможность бесступенчатой регулировки скорости вращения, без потери крутящего момента, в очень широких пределах — от 500 до 4000 и более оборотов в минуту. Также гидродвигатели отличаются безинерционностью. Они способны мгновенно развить требуемое усилие, в отличие от электродвигателей. В то же время их масса в несколько раз меньше аналогичных по мощности  электрических.

Применяются гидромоторы и гидронасосы в экскаваторах, подъемных кранах, различного типа погрузчиках, бульдозерах и тракторах для создания усилия на рабочих органах, вращения башни, привода колес. Особенно распространены гидравлические механизмы на машинах с джойстиковым управлением.
