Гидромеханическая передача гмп 500 – Передача гидромеханическая ТО-18А.03.00.500 для ТО-18A.03.00.000 Установки гидромеханической передачи ГМП и стояночного тормоза Амкодор-ТО-18А

Содержание

Гидромеханическая передача — Энциклопедия журнала “За рулем”

Гидромеханическая передача (ГМП) успешно применяется на автомобилях уже более полувека и дает возможность заметно облегчить управление автомобилем.
Применение гидромеханической передачи на автомобиле позволяет получить следующие преимущества:
1. Обеспечение автоматизации переключения передач и отсутствие необходимости иметь педаль сцепления.
2. Повышение проходимости автомобиля в условиях бездорожья за счет отсутствия разрыва потока мощности при переключении передач.
3. Повышение долговечности двигателя и агрегатов трансмиссии за счет способности гидротрансформатора снижать динамические нагрузки.
В то же время как недостаток необходимо отметить потерю мощности и повышение расхода топлива за счет более низкого КПД ГМП по сравнению с автомобилем, имеющим механическую коробку передач.
Гидромеханическая передача включает в себя три основные части:
— гидротрансформатор;
— механическую коробку передач;
— систему управления.
На автомобилях ГМП впервые появилась в США: в 1940 г. коробка Hydramatic была установлена на автомобилях Oldsmobile. Еще с начала 1930-х гг. на английских автобусах использовалась гидромеханическая трансмиссия Wilson, которая не была автоматической, но облегчала работу водителя. В настоящее время в США ГМП снабжаются 90 % легковых автомобилей, а также все городские автобусы и значительная часть грузовых автомобилей. В Европе массовое применение ГМП началось только в начале семидесятых годов прошлого века, когда эти передачи нашли применение в автомобилях Mercedes-Benz, Opel, BMW. В это же время в Европе строятся специализированные заводы по производству ГМП: фирма Borg-Warner строит завод в Англии (г. Летифорд), Ford — в г. Бордо (Франция), GM — в Страсбурге (Франция). В Японии появляются сразу два специализированных производства — Jatco и Aisin-Warner.

Гидротрансформатор был изобретен немецким профессором Феттингером в 1905 г. Простейший гидротрансформатор, выполнен в виде камеры тороидальной формы и включает в себя три лопастных колеса: насосное, вал которого соединен с коленчатым валом двигателя; турбинное, соединенное с трансмиссией, и реактор, установленный в корпусе гидротрансформатора.

Система автоматического управления АКП. Конец 80-х гг. ознаменовался повсеместным внедрением электроники. Она позволяет гораздо точнее выдерживать заданные моменты переключения (с точностью до 1 % вместо прежних 6–8 %). Электронное управление предоставило неограниченные возможности для самодиагностики, что позволило корректировать процессы управления в зависимости от многих параметров (от температуры и вязкости жидкости до степени износа фрикционных элементов).

wiki.zr.ru

Гидромеханическая коробка передач: принцип работы и устройство

Несмотря на растущую популярность автомобилей с автоматической коробкой передач, классическая механика по-прежнему в почете у многих водителей. Она надежнее, чем АКПП. Но при эксплуатации водитель постоянно вынужден работать с педалью сцепления. Это доставляет некие неудобства, особенно в пробке. Так появилась гидромеханическая коробка передач. Принцип работы ее и устройство рассмотрим в нашей сегодняшней статье.

Характеристика

Те водители, которые не хотят работать со сцеплением, отдают предпочтение именно этой трансмиссии. Гидромеханическая коробка передач выполняет сразу несколько функций. Она совмещает в себе сцепление и классическую коробку. Переключение передач здесь производится автоматически либо полуавтоматически. Таким же образом устроена и гидромеханическая коробка передач погрузчика. Во время движения водитель не задействует педаль-сцепление. Все, что нужно – это акселератор и тормоз.

О конструкции

Устройство гидромеханической коробки передач предполагает наличие гидравлического трансформатора. Данный элемент, в зависимости от конструктивных особенностей, может быть двух-, трех- и многовальным. Сейчас производителями применяется планетарная автоматическая гидромеханическая коробка передач.

Как работает вальная КПП

На грузовых автомобилях и крупных автобусах чаще всего используется многовальная трансмиссия. Для того чтобы переключить передачу, здесь используются многодисковые муфты. Для их работы необходима смазка. Масло гидромеханической коробки передач значительно отличается по консистенции от «механики». В последнем случае оно более густое. Для того чтобы включить первую и заднюю скорость на гидромеханике, используются зубчатые муфты. Такая конструкция позволяет максимально плавно передавать крутящий момент от маховика на колеса.

Планетарные

Сейчас это более распространенная гидромеханическая коробка передач. Ее стали использовать благодаря ее компактным размерам и легкому весу. Еще одно преимущество планетарной трансмиссии – это большой срок службы и отсутствие шумов при работе. Но есть у такой коробки и недостатки. Из-за конструктивных особенностей такая трансмиссия более дорогая в производстве. Также она имеет низкий коэффициент полезного действия.

Как работает планетарная КПП

Ее алгоритм работы предельно прост. Переключение скоростей на планетарной гидромеханической трансмиссии производится при помощи фрикционных муфт. Также для сглаживания ударов при переключении на пониженную, применяют специальную тормозную ленту. Именно при работе «тормоза» снижается сила передачи крутящего момента. Но при этом переключение скоростей более плавное, нежели у вальных аналогов.

В основе планетарной трансмиссии лежит гидравлический трансформатор. Данный элемент расположен между двигателем и КПП. ГДФ состоит из нескольких составляющих:

Колесо редуктора.
Насос.
Турбина.

В народе данный элемент называют «бубликом» из-за его характерной формы. Когда двигатель работает, крыльчатка насоса вращается вместе с маховиком. Смазка проникает внутрь насоса и дальше под воздействием центробежной силы начинает вращать турбину. Масло из последнего элемента проникает в реактор, который выполняет функцию сглаживания ударов и толчков, а также передает крутящий момент. Циркуляция масла осуществляется по замкнутому кругу. Мощность автомобиля возрастает при вращении турбинного колеса. Максимальный крутящий момент передается при движении машины с места. При этом реактор находится в неподвижном состоянии – его держит муфта. Когда автомобиль набирает скорость, обороты турбины и насоса увеличиваются. Муфта расклинивается и реактор вращается с нарастающей скоростью. Когда обороты последнего элемента будут максимальными, гидротрансформатор перейдет в состояние работы муфты. Так он будет вращаться с такой же скоростью, что и маховик.

Особенности конструкции планетарной КПП

Планетарная гидромеханическая коробка передач состоит из ведущего вала, на котором находится сочлененная шестерня. Также здесь имеются сателлиты, вращающиеся на отдельных осях. Данные элементы вводятся в зацепление с внутренними зубьями коробки и коронной шестерней. Передача крутящего момента осуществляется благодаря действию тормозной ленты. Она затормаживает коронную шестерню. По мере разгона автомобиля, их обороты растут. Задействуется ведомый вал, который воспринимает передачу крутящего момента от ведущего. Как ГТФ устанавливает нужное передаточное число? Это действие производится автоматически. Когда скорость вращения колеса автомобиля растет, возрастает напор масла, который идет от насоса в турбину. Таким образом, крутящий момент на последней увеличивается. Соответственно, обороты колеса и скорость движения машины тоже растут.

О КПД

Что касается коэффициента полезного действия, он на порядок ниже, чем на вальных КПП.
Максимальное его значение составляет от 0.82 до 0.95. Но при средних оборотах двигателя, данный коэффициент не превышает отметки в 0.75. Эта цифра растет с увеличением нагрузки на гидротрансформатор.

Обслуживание и ремонт гидромеханической коробки передач

При эксплуатации данной трансмиссии, необходимо следить за уровнем масла. Данная жидкость здесь является рабочей. Именно масло задействует турбины для передачи крутящего момента. На механических же коробках оно просто смазывает трущиеся шестерни. Производители рекомендуют производить замену масла на гидромеханических коробках каждые 60 тысяч километров. Стоит отметить, что в конструкции такой КПП имеется свой фильтр. Он тоже меняется при достижении данного срока. Эксплуатация на низком уровне масла грозит пробуксовкой и перегревом трансмиссии. Что касается ремонта, чаще всего выходит из строя гидравлический трансформатор. Признак неисправности – невозможность включения одной из передач, увеличенное время «срабатывания» нужной скорости. Также в этом случае разбирается и чистится сетка-маслозаборник и меняется клапан золотникового типа. Если имеются течи, необходимо проверить момент затяжки болтов и состояние уплотнительных элементов. Во время эксплуатации на фильтре образуется металлическая стружка. Она забивает механизм и уровень давления масла падает. При повышенных нагрузках ресурс данного очистительного элемента снижается. В таком случае его рекомендуют менять раз в 40 тысяч километров.

Как продлить ресурс

Чтобы увеличить срок эксплуатации гидромеханической коробки, необходимо следить за уровнем масла. При его недостаточном количестве возникает перегрев коробки. Рабочая температура не должна превышать 90 градусов. Современные автомобили оснащаются датчиком давления масла. Его загорелась контрольная лампа, не стоит игнорировать ее. В дальнейшем это может спровоцировать поломку гидротрансформатора. Также не следует переключать передачи без выжима педали тормоза. Коробка примет на себя весь удар, особенно если переключиться с первой на заднюю без предварительного оттормаживания. На ходу, если это затяжной спуск, не рекомендуется включать «нейтралку». Это также существенно снижает ресурс гидравлического трансформатора и рабочих муфт. В остальном же необходимо придерживаться регламента замены масла и фильтров. Срок эксплуатации данной КПП составляет порядка 350 тысяч километров.

Заключение

Итак, мы выяснили, что собой представляет гидромеханическая коробка передач. Как видите, при должном обслуживании она будет такой же надежной, как механическая. При этом водителю не придется постоянно выжимать сцепление.

fb.ru

Ремонт гидромеханических коробок передач

В трансмиссиях современных путевых машин все большее применение получают

гидродинамические передачи (ГП), в ГП кинетическая энергия потока рабочей жидкости передается в замкнутом объеме от насосного колеса к турбинному. ГП позволяют: уменьшить число ступеней переключения передач, по сравнению с классическими механическими трансмиссиями, обеспечивают плавное изменение крутящего момента и скорости вращения выходного вала. На путевых машинах используются гидромеханические реверсивные многоступенчатые передачи, позволяющие в транспортном режиме передвигаться с передачей вращающего момента через комплексный гидротрансформатор, а в рабочем режиме – через объемную гидропередачу, называемую ходоуменьшителем. Одновременно передачи обеспечивают отбор мощности на насосы объемного гидропривода и технологического оборудования машины.

В настоящее время имеются два типа гидродинамических передач: гидромуфта и гидротрансформатор.

Гидромуфта – самый простой элемент гидропривода. Ее отличительная особенность заключается в том, что крутящий момент на ведущем валу гидромуфты всегда равен моменту на выходном валу. Конструкция гидромуфты очень проста. Она состоит из насосного и турбинного колес примерно одинаковой конструкции, находящихся в заполненном маслом картере.

При вращении насосного колеса масло под воздействием центробежной силы начинает двигаться по направляющим лопаткам к периферии, приобретая при этом кинетическую энергию. Из насосного колеса оно попадает в турбинное колесо, где при соприкосновении с лопатками турбины отдает ему часть своей энергии, приводя его, тем самым, во вращение.

При быстром вращении насосного колеса масло совершает сложное движение, состоящее из переносного и относительного движений. Первое возникает за счет вращения масла вместе с насосным колесом. Второе определяется перемещением масла вдоль насосного колеса к периферии. Относительное движение вызвано действием центробежных сил, возникающих в масле в результате вращения вместе с насосным колесом В результате на выходе из насосного колеса абсолютная скорость потока масла определяется векторной суммой скоростей переносного и относительного движений. Часть энергии потока масла, определяемая его переносной скоростью отдается через лопатки турбинному колесу.

Гидромуфта (рис. 1, а) – передача, состоящая из центробежного насоса – 3 и турбины – 2. Насосное колесо установлено на входном валу 1, соединенном с двигателем, а турбинное – на выходном валу 5, соединенном с остальной частью общей силовой передачи. Во время работы масло постоянно циркулирует через гидромуфту от дополнительной гидравлической системы. Масло поступает в замкнутый объем, образуемый корпусом 4, разгоняется лопастями насосного колеса и передает кинетическую энергию на лопасти турбинного колеса. При передаче вращающего момента угловая скорость вращения турбинного колеса всегда меньше скорости вращения насосного колеса. Это явление, по аналогии с асинхронными электродвигателями, называется скольжением. Если скорость вращения турбинного колеса превышает скорость вращения насосного колеса, то в приводе появляется тормозной момент, стабилизирующий скорость вращения выходного вала. Это свойство используется, например, при движении путевой машины под уклон с работающим дизелем и включенной передачей. Гидромуфта (рис. 1,

б), у которой между насосным 3 и турбинным 2 колесами расположен неподвижный направляющий аппарат 6, называется гидротрансформатором. Направляющий аппарат позволяет изменить направление потока масла, поэтому возможно получить увеличение крутящего момента на турбинном колесе в 3 – 5 раз. При этом он воспринимает реактивный момент, появляющийся вследствие разности вращающих моментов на входном и выходном валах. Гидротрансформатор выполняет функции своеобразного редуктора. Однако, при изменении направления потока масла происходит его нагревание и потеря энергии через рассеяние тепла системой циркуляции. КПД гидротрансформатора существенно ниже КПД гидромуфты.

Комплексный гидротрансформатор (рис. 1, в) позволяет сочетать в себе достоинства обоих упомянутых устройств, поэтому широко применяется в силовых передачах транспортного хода путевых машин. Он содержит реактивные направляющие колеса 6,7, каждое из которых установлено на неподвижных частях корпуса 4 через муфты свободного хода 8, 9, соответственно. При разгоне машины требуется развивать повышенный вращающий момент на ведущих колесных парах. Благодаря муфтам 8, 9, реактивные колеса воспринимают крутящие моменты и направляют поток масла. Устройство работает как трансформатор крутящего момента. По мере разгона уменьшается скольжение. При определенном соотношении скоростей насосного и турбинного колес во вращение вовлекается сначала одно, а затем другое реактивное колесо. Гидротрансформатор начинает работать в экономичном режиме гидромуфты.

Работа гидротрансформатора характеризуется коэффициентом трансформации вращающего момента K= M_Т/M_Н (M_Т, M_Н – вращающие моменты на турбинном и насосном колесах) и кинематическим передаточным отношением i= w_Т/w_Н (w_Т, w_Н – угловые скорости вращения турбинного и насосного колеса).

На рис. 1, г показаны механические характеристики комплексного гидротрансформатора. Они отражают зависимости коэффициента трансформации вращающего момента K и коэффициента полезного действия (КПД) h от величины передаточного отношения i. Комплексные гидротрансформаторы обычно работают в режиме трансформатора при передаточном отношении i = 0,4 – 0,8, а в режиме гидромуфты при i = 0,80 – 0,85. В силовых передачах ряда выправочно-подбивочных машин типа Duomatic 09-32, Unimat 08-275 и др. дополнительно ставится муфта сцепления, которая при выходе гидротрансформатора в нормальный режим работы напрямую соединяет вал двигателя и привода. Гидротрансформатор в этом случае используется только в режимах разгона, позволяя повысить общий КПД силовой передачи.

Наша компания на протяжении многих лет занимается ремонтом и обслуживанием гидромеханических передач для путевой железнодорожной техники. Наиболее распространенные гидромеханические передачи используемые на подвижном составе в Российской Федерации – УГП-230, УГП-300, УГП-500, УГП 750-1200, ГМПМ-200, ГП-300, ГП-500, ГП-750, ГМП-220, ГМП-300, ZF4WG-65II.

Гидропередача УГП 750-1200

Унифицированная гидропередача УГП750-1200 предназначена для преобразования крутящего момента дизеля и передачи его через карданные валы и осевые редуктора на движущие колеса тепловозов мощностью от 750 до 1200 л.с. Благодаря простоте обслуживания и ремонта, гидропередачи этого типа получили широкое признание. Тепловозы, оборудованные этими гидропередачами, успешно работают на магистральных железных дорогах и на промышленных предприятиях. Унифицированная гидропередача УГП750-1200, являясь основной моделью мощных советских гидропередач, выпускается крупными сериями в разных модификациях. Гидропередачи сконструированы специально для работы на тепловозах в тяжелых условиях с учетом полного использования мощности дизеля. Гидропередача оборудована двумя одноступенчатыми гидротрансформаторами, а при необходимости, для расширения скоростного диапазона, в ней может быть установлена и гидродинамическая муфта. Внутри корпуса размещены элементы зубчатых редукторов первой и второй ступеней, реверс-режимного редуктора, раздаточного вала, гидроаппаратура, запас рабочей и смазываюшей жидкости. Электрогидравлическая система автоматики гидропередачи обеспечивает создание расчетной тяговой характеристики тепловоза за счет своевременного переключения гидроаппаратов в зависимости от скорости движения тепловоза и числа оборотов коленчатого вала двигателя. Система автоматики обеспечивает наивыгоднейший коэффициент полезного действия тепловоза при его движении с разными скоростями и нагрузками. Система автоматики позволяет обеспечить переходные процессы без «провала» тяговой характеристики, а также обратные переключения гидроаппаратов и включение гидропередачи из нейтрального положения при движущемся тепловозе.

ОСНОВНЫЕ ДАННЫЕ УНИФИЦИРОВАННОЙ ГИДРОПЕРЕДАЧИ УГП 750-1200

Тип гидропередачи	многоциркуляционная
Тип гидротрансформатора	одноступенчатый
Тип гидромуфты	с радиальными лопатками
Система автоматического переключения гидроаппаратов	электрогидравлическая, двухимпульсная в зависимости от скорости движения тепловоза и позиции контроллера
Система переключения реверс-режима	электропневматическая, с воздушным доворотом на УГП750 и гидроимпульсным доворотом на УГП750/2Т
Система питания гидроаппаратов и охлаждения рабочей жидкости	параллельная
Емкость масляной ванны, л.	380
Система блокировок безаварийной работы	блокировка муфт реверса и режимов, исключающая возможность их одновременного включения; блокировка муфт реверса и режимов, исключающая возможность их переключения на движущемся тепловозе; блокировка, исключающая движение тепловоза при неполностью включенной муфте реверса или режима; блокировка, исключающая превышение допустимой скорости движения
Продолжительность переключения реверса и режимных ступеней от момента перевода рукоятки реверса или режима при заторможенном тепловозе до завершения переключения механизма, с, не более	4
То же, при совмещении опорожнения ГТР I ступени, с, не более	8
Производительность масляных насосов, л/мин: питательного насоса при 3050 об/мин и противодавлении 5 кгс/см², не менее	1250
Откачивающего насоса при 3140 об/мин, не менее	215
Насоса системы смазки при 4200 об/мин, не менее	80
Расход масла на холодильник при номинальных оборотах двигателя с суммарным сопротивлением трубопровода, фильтра и холодильника равным 2,4 кгс/см² при: работе на ГТР л/мин, не менее	400
Работе на ГМ л/мин, не менее	280
Температура масла на выходе из питательного насоса, °С: рабочая	+40 – 98
Максимально допустимая	+100
Минимально допустимая для пуска гидропередачи	-15
Давление воздуха для питания сервоцилиндров и блокировок, кгс/см²	5,5 – 8
Диапазон рабочих скоростей (отношение максимального рабочего числа оборотов выходного вала к минимальному, соответствующему скорости длительного режима тепловоза)	не менее 6 для УГП750, не менее 5,2 для УГП750/2Т
КПД гидропередачи в диапазоне рабочих чисел оборотов выходного вала при номинальной установленной мощности, не менее	0,7

Гидропередача УГП-500

Унифицированная гидропередача УГП-500 предназначена для преобразования крутящего момента дизеля и передачи его через автономный реверс-режимный редуктор на колесные пары тепловозов с мощностью двигателя от 400 до 500 л. с. Гидропередача состоит из коробки передач и отдельного реверс-режимного редуктора, соединенных между собой промежуточным валом с зубчатыми муфтами. Для обеспечения полного включения зубчатых муфт, попавших в положение «зуб в зуб» при реверсировании движения и смене режимов тепловоза, предусмотрена система доворота, которая обеспечивает кратковременную работу гидропередачи в момент включения зубчатых муфт. Система смазки реверс-режимного редуктора. Смазка трущихся деталей реверс-режимного редуктора при работающем тепловозе обеспечивается шестеренчатым масляным насосом. Перед поступлением в насос масло проходит очистку в сменном фильтре. Для обеспечения смазки трущихся деталей редуктора при неработающем тепловозе и при движении резервом в холодном состоянии в нижнем корпусе установлен дополнительный насос поршневого типа. Управление изменением режима работы тепловоза и реверсированием осуществляется из кабины машиниста с помощью электропневматических клапанов и пневматических цилиндров, укрепленных на корпусе реверс-режимного устройства.

ОСНОВНЫЕ ДАННЫЕ УНИФИЦИРОВАННОЙ ГИДРОПЕРЕДАЧИ УГП-500

Тип передачи	гидравлическая (с одним гидротрансформатором и двумя гидромуфтами)
Номинальная мощность на входе, л. с	465 (370)
Номинальная частота вращения входного вала, об/мин	1500 (1600)
Передаточное отношение режимного редуктора: Реверс-режимный редуктор гидропередачи УГП-500
поездной режим	1
маневровый режим	2
Реверс-режимный редуктор механический с пневмоприводом переключения режима и реверса
Переключение гидроаппаратов	автоматическое, а зависимости от скорости движения тепловоза

Унифицированная гидропередача УГП 400-650

УГП 400-650 предназначена для использования на тепловозах мощностью 400 л. с. с карданным приводом движущих колес. Она может применяться на дизель-поездах и автомотрисах мощностью 650 л. с. Кроме того, блочная конструкция передачи дает возможность использовать ее и на других видах тягового подвижного состава. Изготовляемые крупной серией тепловозы с гидропередачей УГП400-650 успешно используются на вывозной и магистральной работе на железных дорогах колеи 750 и 1000 мм. Гидропередача УГП400-650 представляет собой автоматизированный узел обеспечивающий:

– трогание и движение тепловоза на первом гидротрансформаторе с повышенным крутящим моментом на выходе;
– движение при работе на втором гидротрансформаторе с наибольшим коэффициентом полезного действия;
– автоматическое включение одного из гидротрансформаторов, наиболее выгодно отвечающего условиям движения тепловоза;
– реверсирование для движения в заданном направлении;
– работу тепловоза по расчетной тягово-экономической характеристике.

Крутящий момент от дизеля на силовые карданные валы передается через соединительную муфту, входной вал и пару цилиндрических шестерен к насосному валу. От насосного вала крутящий момент передается через пусковой или маршевый трансформаторы, систему шестерен, автоматически включаемых в работу в зависимости от заданного направления и скорости движения, на раздаточный вал с двумя фланцами. Мощность на вспомогательные нужды тепловоза может сниматься с обоих концов вала отбора мощности, получающего вращение от входного вала через пару цилиндрических шестерен. Незначительная мощность на собственные, вспомогательные нужды гидропередачи расходуется на привод питательного насоса, насоса управления, насоса смазки, первичного и вторичного датчиков скорости. Конструктивно гидропередача выполнена из трех отдельных блоков – гидроредуктора и прифланцованных к нему раздаточного и входного редукторов. Система оборудована блокировкой, исключающей превышение допустимой скорости движения.

ОСНОВНЫЕ ДАННЫЕ УНИФИЦИРОВАННОЙ ГИДРОПЕРЕДАЧИ УГП400-650

Тип передачи	гидравлическая (с двумя гидротрансформаторами)
Переключение ступеней скорости	автоматическое
Система автоматического управления гидропередачей	электрогидравлическая, двухимпульсная
Падение момента на выходном валу при переключении ступеней скорости от его значения в расчетной точке, %, не более	30
Продолжительность восстановления момента, с, не более	5
Отклонение точек переключения скоростей от заданных по скорости движения тепловоза на внешней и частичных характеристиках, %	±3
Коэффициент возврата (отношение скорости тепловоза в момент переключения с высшей ступени передачи на низшую к скорости в момент переключения с низшей ступени на высшую)	0,91-0,96
Система переключения реверса	электропневматическая
Продолжительность переключения реверса, с	4-5
Номинальная частота вращения входного вала, об/мин	1600
Система питания гидротрансформаторов и охлаждение рабочей жидкости	последовательная, с расположением холодильника после гидротрансформатора
Максимальная эксплуатационная температура рабочей жидкости на выходе из трансформаторов,С	+115
Рекомендуемая эксплуатационная температура рабочей жидкости, °С	+80
Масса гидропередачи сухая, кг: с гидротормозом	2780
без гидротормоза	2350

Унифицированная гидропередача УГП-230

Унифицированная гидропередача УГП-230 предназначена для использования на тепловозах широкой и узкой колеи, эксплуатируемых на подъездных путях и путях промышленных предприятий, а также для установки на мощных грузовых автодрезинах широкой колеи. Применение комплексного гидротрансформатора, совместившего в одном агрегате два гидротрансформатора и гидромуфту, дало возможность значительно снизить вес и габариты установки. Наличие в гидропередаче выходного вала с двумя фланцами позволило создать на тепловозах и автодрезинах групповой привод колесных пар, обеспечивающий высокий коэффициент полезного действия гидропередачи, а также уменьшить износ колес из-за буксования. Гидропередача включает в себя следующие основные узлы: корпус, гидротрансформатор, коробку перемены передач, систему управления, смазки и питания гидротрансформатора, входной повышающий редуктор.

Гидропередачи УГП-230 имеют следующие основные особенности:
– управление переключением скоростей с первой на вторую и обратно обеспечивается с помощью электрогидравлических вентилей;
– в коробке перемены передач не предусмотрен механизм маневрового и поездного режимов;
– фиксация реверса в крайних рабочих и нейтральных положениях обеспечивается за счет фиксатора зубчатого типа.

Выключение фиксатора производится давлением воздуха, подаваемого под его поршень. Фиксатор оборудован электрическим дистанционным сигнализатором.

ОСНОВНЫЕ ДАННЫЕ УНИФИЦИРОВАННОЙ ГИДРОПЕРЕДАЧИ УГП-230

Передаваемая мощность, л.с.	230
Тип гидротрансформатора	комплексный, с постоянным наполнением
Активный диаметр гидротрансформатора, мм	466
Коэффициент трансформации гидротрансформатора	3,3
Количество ступеней скорости в коробке передач	2
Количество режимов в коробке передач для тепловозов:
широкой колеи	2
узкой колеи	1
Давление питания гидротрансформатора, кгс/см	3,5—4,0
Производительность питательного насоса, л/мин	120
Система переключения ступеней скорости коробки передач гидропередачи:
широкой колеи	автоматическая, двухимпульсная
узкой колеи	неавтоматическая
Система смазки	смешанная (принудительная и разбрызгиванием)
Масса гидропередачи, кг:
широкой колеи	2100
узкой колеи	1790

softhall.ru

Гидромеханические коробки передач.

Гидромеханические коробки передач

Гидромеханическая передача является комбинированной, в которой наряду с гидротрансформатором применяется ступенчатая коробка передач. Обычно такую коробку передач сокращенно называют ГМП или ГМКП.

Гидротрансформатор, как и гидромуфта был изобретен немецким профессором Германом Феттингером в начале прошлого века. Прежде чем найти применение на автомобилях, эти гидродинамические передачи использовались в судостроении.

На автомобилях ГМП впервые появилась в США – в 1940 г. коробка Hydramatic была установлена на автомобилях Oldsmobile. В настоящее время в США гиромеханическими коробками передач оснащаются почти 90 % легковых автомобилей, а также все городские автобусы и значительная часть грузовых автомобилей.
В Европе массовое применение гидромеханических коробок передач началось только в начале семидесятых годов прошлого века, когда эти передачи нашли применение в автомобилях Mercedes-Benz, Opel, BMW.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро¬трансформатором устанавливают специальную коробку передач, которая компенсирует указанные недостатки. Такая гидромеханическая передача является бесступенчатой и позволяет получить любое передаточное число в заданном диапазоне.

В гидромеханических передачах в основном применяются механические планетарные коробки передач, которые легко поддаются автоматизации, но иногда используют и вальные ступенчатые коробки передач с автоматическим управлением.

Устройство и работа гидротрансформатора, а также его отличие от гидромуфты подробнее рассмотрено здесь.

В некоторых случаях гидротрансформатор устанавливается дополнительно к стандартному фрикционному сцеплению и ступенчатой коробке передач, при этом переключение передач происходит ручным способом.
В такой конструкции достаточно однодискового сцепления, так как оно служит только для отключения первичного вала коробки передач от турбинного колеса трансформатора при переключении передач, а плавность увеличения крутящего момента обеспечивает гидротрансформатор.
Достоинством такой передачи является относительная простота конструкции и управления по сравнению с автоматизированной передачей. Однако наиболее часто гидротрансформатор используется в сочетании двух- или трехступенчатой коробкой передач без стандартного фрикционного сцепления.
Коробки передач выполняются вальными или чаще планетарными. Управление переключением передач автоматическое или полуавтоматическое.

***

Двухступенчатая вальная коробка передач

Гидротрансформатор в сочетании с двухступенчатой вальной коробкой передач применяется в гидромеханической передаче автобуса ЛиАЗ-677М (рис. 1).
Она представляет собой редуктор с расположенными внутри него валами: первичным 3, вторичным 11 и промежуточным 15. Первичный вал связан с турбиной гидротрансформатора, а вторичный вал – с карданной передачей трансмиссии. Первая (понижающая) передача имеет передаточное число 1,79, а вторая передача – прямая, т. е. ее передаточное число равно единице.

Особенностью такой коробки передач является то, что для включения передач наряду с зубчатой муфтой используются многодисковые муфты (фрикционы), работающие в масле.
Ведущие диски фрикционов – стальные, а ведомые – металлокерамические. Они устанавливаются на внутренних или наружных шлицах и имеют возможность незначительного перемещения в осевом направлении. В разъединенном положении пакет дисков удерживают пружины, сжимание дисков происходит от воздействия масла, подаваемого в цилиндр включения фрикциона.

При включении первой передачи срабатывает фрикцион 5, который блокирует зубчатое колесо 4 с первичным валом 3. Муфта 8 при этом смещается влево и блокирует зубчатое колесо 7 с вторичным валом 11.
Крутящий момент передается через зубчатое колесо 4 первичного вала, зубчатые колеса 16 и 14 промежуточного вала и зубчатое колесо 7 на вторичный вал 11. При включении второй передачи срабатывает фрикцион 6, который блокирует первичный вал 3 с вторичным валом 11. Муфта 8 устанавливается в нейтральное положение.

Для движения задним ходом муфта 8 перемещается в правое положение и блокирует зубчатое колесо 10 с вторичным валом 11, затем включается фрикцион 5. Крутящий момент передается через зубчатые колеса 4, 16, 13, 12, 10 на вторичный вал 11 коробки передач.

При включении фрикциона 2 происходит блокировка гидротрансформатора, когда турбинное и насосное колеса жестко соединяются друг с другом, и он переходит в режим гидромуфты.

***

Трехступенчатая планетарная коробка передач

В гидромеханических передачах наибольшее применение нашли планетарные коробки передач. Они обладают компактностью, пониженным уровнем шума при работе и длительным сроком службы. Переключение передач в них происходит практически без разрыва потока мощности.

Основным звеном планетарной коробки передач является планетарный ряд (рис. 2), состоящий из эпициклического (коронного) зубчатого колеса 1, солнечного зубчатого колеса 2, водила 3 и сателлитов 4.
Оси сателлитов установлены на водиле и вращаются вместе с ним, т. е. они подвижны. В зависимости от того, какой элемент планетарного ряда является ведущим, а какой заторможен, происходит изменение передаточных чисел планетарного ряда.

Двухступенчатые коробки передач имеют один планетарный ряд. Многоступенчатые могут иметь два и более планетарных рядов, которые связаны друг с другом.
Торможение элементов планетарных рядов при переключении передач производится фрикционными муфтами (фрикционами) или ленточными тормозными механизмами.

Конструкция гидромеханической передачи легкового автомобиля, в которой гидротрансформатор сочетается с трехступенчатой планетарной коробкой передач представлена на рис. 3.

Гидротрансформатор 1 состоит из трех колес с лопастями. Вал 2 турбинного колеса является ведущим валом коробки передач. Ведомый вал 12 коробки передач расположен соосно с ведущим валом. Коробка передач включает два одинаковых планетарных ряда 7 и 8, три многодисковых фрикциона 5, 6, 9 и два ленточных тормозных механизма 4, 10.

Переключение передач осуществляется включением фрикционов и тормозных механизмов в различных комбинациях (рис. 4).
В нейтральном положении включен тормозной механизм 10 (рис. 3) и сблокирована муфта 13 свободного хода. Ведомый вал 12 не вращается.

На первой передаче включены фрикцион 6 и тормозной механизм 10, а также включена муфта 13 свободного хода. Эпициклическое зубчатое колесо планетарного ряда 8 вращается с угловой скоростью ведущего вала 2, а солнечное зубчатое колесо заторможено, водило вращает эпициклическое зубчатое колесо планетарного ряда 7, в котором солнечное зубчатое колесо также заторможено. Ведомым является водило этого ряда, выполненное заодно с ведомым валом 12. Муфта свободного хода 13 включена.

На второй передаче включены фрикцион 5 и тормозной механизм 10. Эпициклическое зубчатое колесо планетарного ряда 8 вращается свободно, а планетарного ряда 7 – с угловой скоростью ведущего вала 2.
Так как солнечное зубчатое колесо заторможено, то вращается водило и ведомый вал 12. Муфта свободного хода 13 включена.

На третьей передаче включены фрикционы 5 и 6, а также тормозной механизм 10. Эпициклическое зубчатое колесо и водило планетарного ряда 8 ведущие. С такой же угловой скоростью вращаются эпициклические зубчатые колеса и водило планетарного ряда 7, т. е. ведущий и ведомый валы вращаются с одинаковой частотой.

На передаче заднего хода включен фрикцион 6 и тормозной механизм 4. Водило планетарного ряда 8 заторможено, а эпициклическое зубчатое колесо ведущее.
Солнечное зубчатое колесо вращается в обратном направлении, в этом же направлении вращается солнечное зубчатое колесо планетарного ряда 7. Так как эпициклическое зубчатое колесо планетарного ряда 7 заторможено, ведомым является водило, связанное с ведомым валом 12.
Муфта свободного хода 13 заблокирована.

***

Управление гидромеханической коробкой передач

k-a-t.ru

Гидромеханическая коробка передач что это такое: принцип действия видео

Одним из элементов системы управления автомобилем является гидромеханическая трансмиссия. Благодаря ей водитель может переключать передачи плавно и без рывков. Гидромеханическая коробка передач — что это такое? Давайте разберемся.

Гидромеханическая коробка передач

Роль АКПП с гидромеханическим управлением

Для автомобиля и подобного ему транспортного средства трансмиссией является узел, который передает от двигателей к колесам крутящий момент. Так это выглядит в автомобилях со сцеплением, но их постепенно вытесняют с рынка АКПП. «Автоматы» сегодня ставят все чаще. В них не предусмотрено сцепления, а передачи переключаются автоматически. Гидромеханика помогает облегчить задачу смены передач во время движения. В классических коробках при управлении автомобилем выполняются следующие процессы:

отключение трансмиссии от двигателя в момент смены передач;
при изменении дорожных условий изменение величины крутящего момента.

Корпус гидротрансформатора вращается вместе с насосным колесом. Турбина с корпусом не связана (за исключением периода блокировки ГТ) – она соединена с валом коробки. Реактор при этом закреплен через обгонную муфту – она не дает ему проворачиваться под напором потока, когда разница в скорости вращения насосного и турбинного колес велика, но позволяет вращаться вместе с ними в одном направлении, когда автомобиль движется с постоянной скоростью и проскальзывание ГТ минимально. Так удается поднять КПД коробки.

Для выполнения этих действий и необходима гидромеханическая АКПП. Она одновременно выполняет функции сцепления и трансмиссии. Эту коробку специально придумали для использования в городских условиях, где постоянно выжимать сцепление может быть проблематично из-за частых остановок в пробках. Управляется автомобиль с гидромеханикой при помощи педалей тормоза и газа.

Разновидности гидромеханики

В состав этой трансмиссии обязательно входит гидротрансформатор, составляющие системы управления и механическая коробка. Она может быть одной из нескольких систем:

многовальной;
двухвальной;
трехвальной;
планетарной.

Последняя разновидность коробки наиболее распространена. Она часто устанавливается на легковые автомобили, так как не имеет высокой металлоемкости. Она отличается меньшим шумом при работе, высоким сроком службы и компактностью.

Вальные механизмы можно встретить на грузовиках и автобусах. В них для переключения передач предусмотрены многодисковые муфты, которые помещены в масло. Первая передача и задний ход включаются при помощи зубчатой муфты. Благодаря особому устройству вальных коробок переключение скоростей происходит за счет работы коленчатого вала. Скорость движения при этом не снимается, крутящий момент и мощность не разрываются.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Основное назначение АКПП

Функции гидротрансформатора

Гидротрансформатор выполняет функции сцепления в современных АКПП. Благодаря этому узлу автомобиль двигается с места плавно, без рывков. Динамические нагрузки при этом снижаются, что помогает эксплуатировать двигатель в щадящем режиме, повышая его долговечность. При применении гидротрансформатора части трансмиссии служат гораздо дольше. Водитель из-за снижения количества передач утомляется меньше. Гидротрансформаторы рекомендуется применять на внедорожниках, так как с их помощью можно увеличить проходимость автомобиля в тяжелых условиях – по снегу или песку.

Важно! В России также стоит выбирать трансмиссии с этим узлом, так как в зимнее время специальная техника часто не успевает прочищать дороги. Благодаря гидротрансформатору создается устойчивая сила тяги с небольшой скоростью вращения ведущих колес, что повышает их сцепление с дорожным покрытием.

Гидротрансформатор

Устройство гидротрансформатора

Размещают гидротрансформатор между двигателем и механической частью коробки. Он представляет собой соединенные между собой диски с лопастями. Первым идет насосное колесо, которое является ведущим. Оно связывает двигатель и трансформатор. Турбинное является ведомым, оно контактирует с первичным валом. За усиление крутящего момента отвечает реакторное. Турбины практически утопают в масле (погружены в него на три четверти). Их прикрывает корпус, защищающий от попадания в масло посторонних частиц. Во время работы турбины к насосному диску направляется усилие вращающего момента двигателя. Одновременно на турбинный диск направляется под давлением поток масла. Его раскручивает реакторное колесо, располагающееся в центральной части. Возникшее усилие передается на вал КПП.

Работает гидротрансформатор за счет особой циркуляции масла, которое попадает в него с внешней части насосного диска, затем движется на турбинное колесо и возвращается через центральную часть этого узла. Завершается цикл циркуляции масла на насосном диске.Замена крутящего момента в гидротрансформаторе происходит автоматически по мере возрастания нагрузки двигателя. Этот узел отправляет на коробку силу крутящего момента, где при помощи фрикционов происходит включение передач. Нужное передаточное число определяется трансформатором автоматически, в зависимости от его значения изменяется напор циркулирующего масла.

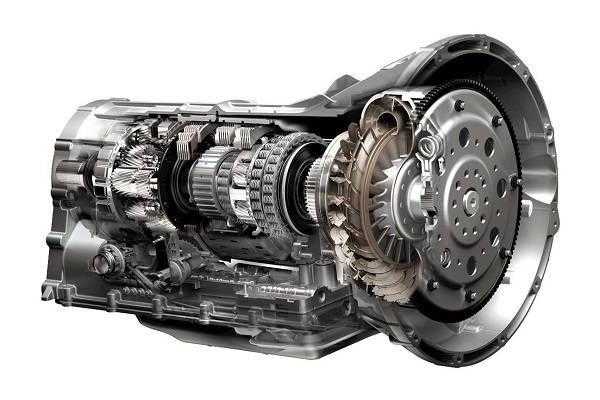

Гидротрансформатор акпп в разрезе

Планетарный механизм

В большинстве современных АКПП гидротрансформатор действует в паре с планетарной системой. Она занимается передачей крутящего момента к фрикционным муфтам. В самом простом варианте усилие направляется на центральную шестерню (солнечную). Два дополнительных сателлита (вспомогательные шестерни) находятся в постоянной сцепке с центральной шестерней благодаря нанесенным на эти элементы зубчикам. Сателлиты не фиксируются, а свободно вращаются вокруг своих осей. Механизм шестеренок находится внутри коронного колеса, которое в зависимости от включенной передачи фиксируется или приходит в движение. В момент фиксации коронной шестерни начинает двигаться ведомый вал (на него передается усилие). В противном случае сателлиты передают момент на коронную шестерню, оставляя ведомый вал в неподвижном состоянии. Для переключения передач в планетарные АКПП устанавливаются фрикционные муфты. Каждая из них выглядит как несколько дисков, представляющих собой тонкие пластины из гладкого металла. Каждая пластинка покрыта специальным фрикционным составом, предотвращающим ее износ. На части их можно найти шлицы. Между муфтами расположены прокладки. Прижимаются друг к другу они при помощи гидравлического поршня, функционирующего при подаче рабочей жидкости. При возрастании в нем давления фрикционы плотно смыкаются, становясь почти единым целым. После падения давления жидкости в гидравлическом поршне фрикционные диски возвращаются на место с помощью пружины. Работа фрикционов тесно связана с функционированием тормозных и планетарных механизмов. На эти моменты передаются команды системы управления КПП и крутящий момент двигателя. Без их участия не производится торможение двигателем и запуск на буксире. Механический узел действует слаженно и четко.

планетарная система

Важно! В нейтральном положении выключаются фрикционы и тормозные механизмы. При разгоне и переключении передач фрикционы начинают действовать, а планетарные системы вращаются синхронно.

Электронная часть гидромеханической АКПП

Электронное управление необходимо для точности переключения передач в современных АКПП. Сейчас практически нельзя встретить трансмиссии, работа которых бы не поддерживалась электронными комплектующими. Они отвечают за:

Функционирование АКПП. В гидромеханике эта система состоит из регуляторов давления и насосов.
Сбор информации о действующей программе управления.
Выработку импульсов управления.
Исполнение команд при переключении передач.
За защиту двигателя и трансмиссии в случае опасной ситуации.
За ручное управление, за все операции отвечает блок, а управление происходит за счет рычага.

Электронная часть гидромеханической АКПП

Сильные и слабые стороны гидромеханики

Гидромеханическая коробка представляет собой последовательное соединение трансформатора, планетарного узла с фрикционами гидравлической системы управления. Ее основное достоинство – отсутствие необходимости водителю переключать передачи вручную. Электроника делает это точно, благодаря чему отсутствует дискомфорт при движении, а двигатель не подвергается перегрузкам. Их отсутствие помогает сохранить его в целости на долгое время. При начале движения передача мощности также происходит без прерывания и рывков, что делает гидромеханику более совершенной, превосходящей по своим характеристикам механические коробки передач. Не зря их используют не только в автомобилестроении, но и устанавливают на танки (в Америке и Германии).

Важно! Если вы выбираете автомобиль, на котором преимущественно будете двигаться по городу, то стоит выбирать именно гидромеханическую АКПП. С ее помощью у вас не возникнет неудобств при остановках в пробках или на светофорах.

Слабой частью такой АКПП является гидротрансформатор

Недостатком такого механизма является его высокая стоимость и техническая сложность. При переключении передач можно заметить потерю производительности за счет пробуксовки фрикционов и тормозных лент. Слабой частью такой АКПП является и гидротрансформатор, из-за которого теряется крутящий момент. Несмотря на явные преимущества эффективность гидромеханики по результатам замеров составляет 86%, тогда как у обычной коробки она достигает 98%. Еще один недостаток – необходимость устанавливать системы подпитки охлаждения гидроагрегата. Они занимают место под капотом, из-за чего моторно-трансмиссионный отсек имеет большие габариты. Также автомобили с установленной гидромеханикой нельзя завести путем толкания или перемещения его на тросе. Для этой разновидности коробки, как и во всех автоматах, характерно отсутствие возможности регулировать потребление топлива. Описанный вариант гидромеханической АКПП является одним из самых примитивных. Сегодня разрабатываются более совершенные трансмиссии, которые устанавливают на легковые автомобили, выпущенные в последние годы. Гидромеханикой рекомендуется пользоваться тем, кто недавно сел за руль. Для новичка она незаменима тем, что самостоятельно переключать передачи нет необходимости.

akppgid.ru

Ремонт ГМП

Ремонт гидромеханических передач для фронтальных погрузчиков Амкодор: ТО-18А, ТО-18Б.2, ТО-18Б.3, ТО-18Д, То-25, ТО-28 является одним из наиболее востребовательных и приоритетным направлением нашей организации.
  Накопленный опыт в ремонте гидромеханических передач для фронтальных погрузчиков АМКОДОР, позволил нашим работникам без труда освоить и ремонт гидромеханических передач для погрузчиков XCMG, SDLG, SEM и любой дорожной техники.
На погрузчики Амкодор, как и на всю вышеперечисленную технику ставится три основных типа гидромеханических передач: польская (производства завода “Huta Stalowa Wola”), амкодоровская и муромская.
Вот их некоторые обозначения:
ГМКП У35.605 (Польша)
ГМКП У35.615 (Минск)
ГМКП У35.615 (Муром)
ГМКП У35.615-00.000-07 (Минск)
ГМКП У35.615.00.000-08 (г/тормоза)
  На первый взгляд все эти коробки передач (правильное название – гидромеханическая передача – ГМП) отличить не так то просто, и можно просто прочитать на табличке как о производителе, так и о модификации.
  ГМП (гидромеханическая передача) состоит из двух преобразователей: гидравлического (гидротрансформатора) и механического (КПП), а также гидравлической системы.
  Гидротрансформатор представляет собой агрегат, который передает механическую энергию через циркулирующий поток жидкости и автоматически бесступенчато изменяет в определенных пределах передаваемый крутящий момент в зависимости от внешней нагрузки. Гидротрансформатор обеспечивает устойчивую работу двигателя при изменении внешней нагрузки, сглаживает динамические нагрузки и увеличивает долговечность двигателя и трансмиссии.
  КПП (коробка перемены передач) представляет собой агрегат, который преобразует крутящий момент и частоту вращения по величине и направлению. Преобразование осуществляется с помощью зубчатых передач постоянного зацепления ступенчато – от передачи к передаче. Переключение передач в пределах каждого диапазона производится под нагрузкой многодисковыми фрикционными муфтами – фрикционами, а с диапазона на диапазон – зубчатой муфтой.
  Для питания гидротрансформатора и управления фрикционами КПП в ГМП имеется гидравлическая система, агрегаты которой установлены как на ГМП (насос, фильтр тонкой очистки , блок клапанов, распределитель, клапан смазки ), так и вне ее (система механического привода управления, внешняя часть гидравлической системы – магистральный фильтр, теплообменник, заливная горловина (для некоторых исполнений ГМП), трубопроводы и контрольно измерительные приборы.
В настоящее время выпускаются исполнения ГМП с заливной горловиной, которая крепится на раме машины.
  Гидромеханическая передача серии У35615 имеет широкую гамму опций – комбинаций комплектации под заказ
  Гидромеханическая передача может оснащаться:

гидротрансформаторами с активными диаметрами 340 мм (как с литыми алюминиевыми лопастными колесами, так и штампосварными) или 280 мм со штампосварными лопастными колесами;
дополнительным независимым приводом (от входного вала ГМП), например, на насос гидросистемы тормозов
коробкой передач (КПП), имеющей 4 варианта силового диапазона по передаточным числам;
отключением привода на один мост, когда водитель-оператор, в зависимости от условий работы, может отключать мост;
дополнительным зависимым приводом (от выходного вала коробки передач), например, на аварийный насос гидросистемы рулевого управления;
стояночным тормозом, который предназначен для затормаживания машины на стоянках и может применяться в качестве аварийного в случае выхода из строя рабочих тормозов;
дополнительным редуктором на выходе для ведущего моста;
Внешние отличия гидромеханических передач разных производителей можно найти на верхней плите. Так, на польской коробке там стоят два продолговатых клапана с закруглениями по краям и распределитель управления КПП. На муромской корбке, кроме выше перечисленного, установлен рядом с плитой еще один клапан угловатой формы.

  Амкодоровская гидромеханическая передача оборудована распределителем с тремя золотниками, но другой формы и небольшими внутренними различиями в нем. Все клапана только прмоугольного сечения.
  Основные различия этих гидромеханических передач – в гидротрансформаторе, установленном прямо на коробке. Турбины бывают алюминиевыми и стальными. Они могут отличаться по форме, так же как и стальная крышка.
  Рабочее давление в польской и муромской гидродинамической передаче -7-8 атмосфер на входе и 1-3 на выходе. В Амкодоровской гидромеханической передаче 15-16 на входе и 1-3 на выходе.
  При уменьшении давления в одной из систем пропадает мощность, что приводит к перегреву КПП в результате проскальзывания фрикционных дисков и может вызвать значительные повреждения механической части коробки.
  Большинство гидромеханических передач оборудованы одним насосом системы привода – НШ 32 или PZ 40, установленным на гидротрансформаторе. Если же на гидротрансформаторе стоят два насоса, то принципиальных отличий в работе погрузчика не заметно. И при выходе из строя одного насоса, можно работать на одном. Только необходимо переделать систему масляных трубопроводов.
  На более современных модификациях гидромеханических передач в нижней части корпуса коробки установлен дополнительный насос для аварийного подруливания при буксировке. Иногда этот насос может быть причиной плохой работы всей рулевой системы, но на работе гидродинамической передачи это никак не отразится.
  Все три гидромеханические передачи взаимозаменяемы как на погрузчиках, так и на любой другой дорожной технике.
  В ремонте эти гидромеханические передачи имеют немного принципиальных отличий друг от друга, но не все детали взаимозаменяемы. Эти ГМП требуют более ответственного отношения к регулировке давления как в основной магистрали, так и в системе охлаждения и смазки. Регулировка проводится на клапанах. Но при регулировке давления на уже установленной на погрузчик гидродинамической передаче, возникает масса трудностей (невозможность регулировки без дополнительной разборки и сборки, трудность доступа, большая утечка масла и т.д.) Иногда коробка просто может “не пойти”. И тогда опять снятие, разборка, ремонт, сборка и установка на погрузчик. И не всегда есть гарантия, что не придется весь этот процесс повторять снова.
Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП Ремонт ГМП

mt-ss.ru

Гидромеханическая передача – Большая Энциклопедия Нефти и Газа, статья, страница 1

Гидромеханическая передача

Cтраница 1

Гидромеханические передачи предназначены для бесступенчатого изменения передаваемого от двигателя крутящего момента и частоты вращения. Энергия, получаемая жидкостью от насоса, передается турбиной на ведомый вал. По конструкции гидромеханические передачи подразделяются на гидромуфты и гидротрансформаторы. Гидромуфты снабжены двумя колесами ( насосным и турбинным), имеют равные на обоих валах крутящие моменты. [1]

Гидромеханическая передача установлена в блоке с двигателем и служит для автоматического изменения тягового усилия на ведущих колесах автопогрузчика, облегчения управления машиной, отсоединения двигателя от трансмиссии при его пуске и работе грузоподъемника, а также для плавного ( бесступенчатого) регулирования скорости подъезда к грузу. Гидромеханическая передача состоит из гидротрансформатора, механического редуктора с двумя передачами вперед и двумя – назад, редуктора привода насоса, маслянной системы и системы управления. Реверс, с помощью которого осуществляется управление гидромеханической передачей, расположен в кабине машиниста. [2]

Гидромеханическая передача ( рис. 192) имеет два узла: гидротрансформатор и трехступенчатую фрикционную коробку передач. [4]

Гидромеханическая передача заменяет сцепление и обычную коробку передач. [5]

Гидромеханические передачи ( рис. 124, а) бывают однопоточ-ные и двухпоточные. В однопоточных передачах мощность дизеля при малых скоростях передается колесным парам через гидротрансформатор, а при больших скоростях – механическим путем через зубчатую передачу; гидротрансформатор в этом случае блокируется. [6]

Гидромеханическая передача значительно упрощает управление автомобилем, обеспечивает плавное трога-ние его с места, снижает ударные нагрузки в трансмиссии и улучшает проходимость. Недостатками передачи являются сложность ее изготовления и сравнительно высокая стоимость. [7]

Гидромеханическая передача ( ГМП) состоит из четырехколесного гидротрансформатора и механического двухступенчатого редуктора ( коробки передач) непланетарного ( вального) типа. Она включает в себя также системы маслопитания, управления, охлаждения и привода. Переключаются передачи с помощью многодисковых фрикционов. [8]

Гидромеханические передачи по принципу действия разделяются на гидростатические ( объемные) и гидродинамические. [9]

Гидромеханическая передача ( рис. 63) состоит из гидротрансформатора и коробки передач. [11]

Гидромеханическая передача упрощает и облегчает управление автомобилем, обеспечивает ллавное трогание с места и плавный разгон, исключает возможность заглушить двигатель, снижает ударные нагрузки в трансмиссии. Но она сложнее и дороже в изготовлении, требует весьма квалифицированного технического обслуживания. [12]

Гидромеханическая передача представляет собой сочетание гидромеханического трансформатора с дополнительной ступенчатой ( фрикционно-зубчатой) коробкой передач. Такая передача необходима для автоматической и бесступенчатой трансформации энергии двигателя в зависимости от сопротивления движению машины. [14]

Гидромеханические передачи в эксплуатации должны иметь силовой диапазон в соответствии с назначением машины. С помощью этих передач должен обеспечиваться пуск двигателя в условиях низких температур, а также с буксира. [15]

Страницы: 1 2 3 4

ТУРБОТЕХМАСТЕР – онлан-гипермаркет

Гидромеханическая передача — Энциклопедия журнала “За рулем”

Гидромеханическая коробка передач: принцип работы и устройство

Характеристика

О конструкции

Как работает вальная КПП

Планетарные

Как работает планетарная КПП

Особенности конструкции планетарной КПП

О КПД

Обслуживание и ремонт гидромеханической коробки передач

Как продлить ресурс

Заключение

Ремонт гидромеханических коробок передач

Гидромеханические коробки передач.

Гидромеханические коробки передач

Двухступенчатая вальная коробка передач

Трехступенчатая планетарная коробка передач

Гидромеханическая коробка передач что это такое: принцип действия видео

Роль АКПП с гидромеханическим управлением

Разновидности гидромеханики

Функции гидротрансформатора

Устройство гидротрансформатора

Планетарный механизм

Электронная часть гидромеханической АКПП

Сильные и слабые стороны гидромеханики

Ремонт ГМП

Гидромеханическая передача – Большая Энциклопедия Нефти и Газа, статья, страница 1

Гидромеханическая передача

Добавить комментарий Отменить ответ
