Газопоршневые установки – Газопоршневые установки – технические характеристики. Строительство мини-ТЭС на базе газопоршневых установок: когенерация, тригенерация

Содержание

Газопоршневые электростанции, установки ГПУ, генераторы и двигатели

Газопоршневые установки

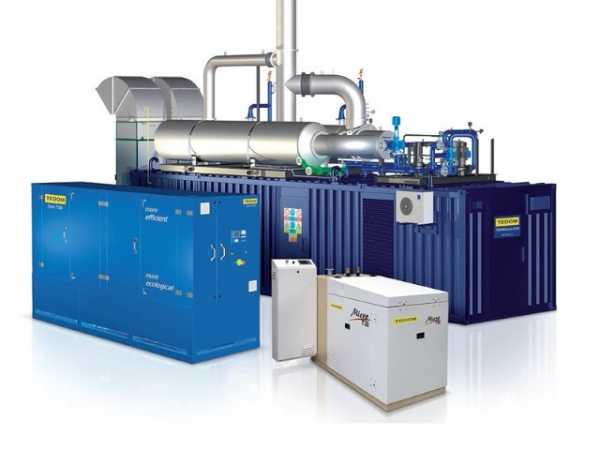

Газопоршневые генераторные установки (ГПГУ) представляют собой конструкцию из газопоршневого двигателя и синхронного генератора, размещенных соосно на одной общей раме. Как правило, агрегаты поставляется укомплектованной системами охлаждения, впуска воздуха, выхлопным коллектором, панелью управления, системой подачи топлива, системой пуска и т.д. Электростанции на базе ГПГУ служат для постоянного энергоснабжения потребителя в течение длительного промежутка времени (нескольких лет или даже десятков лет) и требуют коротких остановок лишь для планового сервисного обслуживания и ремонта. Обычно это составляет не более 1,5-2% от времени эксплуатации.

Основные отличительные особенности:

Электрический КПД может достигать 50%, в то время как КПД (эл.) газотурбинных установок или микротурбин не превышает 35-37%. Поэтому, если для Вас приоритетным является выработка электричества, то использование ГПГУ будет предпочтительным. Известно, что на производство 1 кВт электрической энергии газопоршневая генераторная установка расходует на треть меньше газа, чем агрегат с турбинным приводом.

Оборудование, по сути, является двигателем внутреннего сгорания (ДВС), использующим в качестве топлива газообразное топливо. Для эксплуатации и технического обслуживания требуется высококвалифицированные инженеры.

Большинство генерирующего оборудования изготавливаются на заказ. Производители стараются учесть предполагаемые условия эксплуатации (высота над уровнем моря, средняя температура, состав газа, давление газа и т.д.). Обычно невозможно купить устройства нужной спецификации сразу со склада. Цикл изготовления жестко регламентирован производителем и обычно составляет 7-8 месяцев. Установки с газотурбинным приводом изготавливаются в 1,5 - 2 раза дольше.

Для работы обычно не требуется компрессор топливного газа, а у некоторых производителей, двигатели могут работать на давлении газа 0,2 бар.

Большинство производителей регламентируют наработку до первого капремонта в 50 000 - 60 000 моточасов. Некоторые агрегаты большой мощности требуют капитального ремонта через 120 000 часов эксплуатации. Допускается проведение до 3 капитальных ремонтов. Таким образом, средний срок эксплуатации составляет 25-30 лет.

Капитальный ремонт может быть проведен на месте эксплуатации оборудования без перемещения агрегата на площадку завода-изготовителя или дилера. ROLT power systems осуществляет продажу ЗИП и инструмента для технического обслуживания.

КПД в малой степени зависит от температуры окружающего воздуха. В то время как КПД турбины начинает существенно снижаться уже при 300 С.

  •  - Высокий электрический КПД
  •  - Простая и понятная конструкция
  •  - Время изготовления
  •  - Работа на газе низкого давления
  •  - Высокий ресурс
  •  - Капитальный ремонт на месте эксплуатации
  •  - Слабая зависимость от температуры внешней среды

Стоимость газопоршневых генераторов

Одним из главных конкурентных преимуществ является сравнительно низкая стоимость. Цена в большой степени определяется ее мощностью. Как правило, производители энергетического оборудования оперируют параметром «стоимость установленной мощности». Для оценки этой стоимости можно воспользоваться следующими данными:

  • для ГПЭС - 400-600 $/кВт;
  • для турбин – 800-1200 $/кВт;
  • для микротурбин – 1500-2000 $/кВт.

Данные цифры получены опытным путем и не учитывают затрат на приобретение дополнительного инженерного оборудования, пэкидж, логистику, шеф-монтажные и пусконаладочные работы.

Для оценки полной стоимости реализации проектов, просим направить свой запрос в удобной для вас форме на электронный адрес [email protected] или заполнить заявку (опросный лист). Наши специалисты в течение 1,5-2 часов направят в Ваш адрес технико-коммерческое предложение (ТКП) в четком соответствии с вашим техническим заданием. В ТКП подробно описаны:

  •  - Устройство электростанции:
  •  - Основные инженерные системы;
  •  - Электрическая и тепловая схема;
  •  - Габаритный установочный чертеж и т.д.

Коммерческая часть, в том числе:

  •  - Объем и условия поставки;
  •  - Сроки поставки и сроки действия предложения;
  •  - Гарантийные обязательства.

Если Вы испытывайте сложности при оформлении заявки на изготовление, позвоните по телефону 8 800 775 06 95 (бесплатно по России) и наши инженеры проведут подробную консультацию по процедуре заказа энергетического оборудования под маркой ROLT.

www.roltpower.ru

Газопоршневые электростанции, установки и их особенности

Система выработки электроэнергии, принцип функционирования которой основывается на использовании газопоршневого двигателя в сочетании с турбонаддувом, стартера и зарядного генератора называется газопоршневой электростанцией (ГПЭ).

Конструктивные особенности газопоршневых электростанций

Стандартная комплектация подобной установки также предусматривает наличие механизма управления редуктором, системы охлаждения, в которой используется водяной радиатор. В результате высокой эффективности подобные агрегаты пользуются спросом, как для энергоснабжения дачных домиков, так и целых поселков, удаленных производственных комплексов. Это позволяет и широкий диапазон мощностей ГПЭ – от 20 кВт до 2 МВт.

  • Вид топлива
    Чаще всего используются природный или нефтяной сжиженный газ, а в более современных установках – даже мусорный или биогаз. Хотя более популярны универсальные модели, которые могут функционировать и на жидком топливе – газодизели.
  • Конструкция двигателя

    Этот модуль обязательно комплектуется системой программируемого управления, благодаря чему повышается его КПД, практически полностью сгорает топливо и снижается объем вредных выбросов в окружающую среду. Это существенно снижает себестоимость вырабатываемой электроэнергии.
  • Номинальная нагрузка
    Камеры сгорания газопоршневых установок не позволяют снижения нагрузки ниже 30% от номинала. Несоблюдение этих рекомендаций является критичной для продолжительности срока эксплуатации ГПЭ.

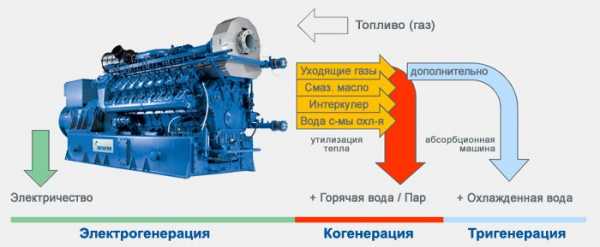

Схема работы газопоршневых электростанций

Преимущества газопоршневых установок

  • Газопоршневые электростанции превосходно адаптированы к ситуациям с кратковременной эксплуатацией и частыми запусками, а также прекрасно переносят резкие перепады температурного режима.
  • Низкая стоимость обслуживания, что снижает эксплуатационные издержки.
  • Различное исполнение электростанции, которая может представлять собой и блочно-модульную конструкцию.
  • Продолжительность функционирования за счет конструктивных особенностей не имеет ограничений.
  • Наличие модулей электронного управления позволяет производить старт ГПЭ посредством компьютера из диспетчерского пункта. Туда же выводятся и параметры работы установки.
  • На рынке газопоршневых электростанций присутствуют модели и отечественных производителей, что увеличивает не только адаптацию агрегатов к местным условиям эксплуатации, но и их ремонтопригодность.

Недостатки газопоршневых установок

  • Необходимость использования более сложной системы отвода отработанных газов в сочетании с фильтрами и катализаторами. Это объясняется применением моторного масла, сгорание которого повышает содержание в выхлопах вредных веществ.
  • Высокая скорость двигателя становится причиной возникновения вибрации, что следует учитывать при монтаже газопоршневой установки: использование дополнительных опор

Статьи по теме:

Остались вопросы? Мы поможем Вам сделать правильный выбор!

www.gasteplo.ru

что из себя представляют, принцип действия, где применяются

Прежде всего отметим, данной информацией поделились с нами специалисты компании ООО «КВАНТ Сервис» с сайта kvantservis.ru, также они обещали ответить на все вопросы наших читателей, чтобы задать вопрос и узнать на что способны профессионалы, перейдите по ссылке. Малая энергетика становится все более востребованной. Основой малой энергетики является процесс когенерации. Он заключается в одновременном производстве двух видов энергии – тепловой и электрической. Для того чтобы процесс когенерации имел более завершенные формы разработаны когенерационные установки. Они бывают 3 видов:

  1. Основанные на работе газопоршневого двигателя.
  2. Работающие на основе паровых турбин.
  3. Дизельные установки.

На данный момент наиболее эффективными и экономически выгодными являются газопоршневые установки.

Устройство

Как и любая когенерационная установка, газопоршневая имеет несколько основных блоков:

  • 1 блок представляет собой первичный двигатель. Это и есть поршень, который работает первоначально с источником энергии.
  • 2 блок – электрогенератор. С его помощью происходит преобразование энергии двигателя в электроэнергию.
  • 3 блок – система утилизации тепла. Принцип работы этой системы заключается в использовании энергии, состоящей из энергии горячих газов. Строение теплоутилизатора напрямую зависит от вида топлива.
  • 4 блок – система контроля и управления установкой. Состоит из датчиков, рычагов управления.

Автоматизированная работа всех основных составляющих когенерационной установки позволяет добиться КПД равного 90%.

Принцип работы

В качестве основного топлива в таких установках используется газ, также существует возможность использования биогаза. Принцип работы установки заключается в возможности преобразования газа в электроэнергию и теплоэнергию. Выработка тепла и электрической энергии осуществляется одновременно. В этом и заключается главное достоинство газопоршневых установок. Такой принцип работы позволяет сделать процесс выработки энергии более эффективным и дешевым.

Всю систему работы установки условно можно разделить на несколько этапов.

  1. этап. Подача газа в топливную систему.
  2. этап. Подача воздуха в турбонагнетатель.
  3. этап. Охлаждение воздуха и подача в топливную систему.
  4. этап. Соединение газа с воздухом, образование воздушно-топливной массы.
  5. этап. Сгорание топлива. На этом этапе происходит выработка электроэнергии за счет вращения генератора двигателем.
  6. этап. Сбор тепловой энергии. Она состоит из нагретого в процессе работы выхлопного газа, а также нагревания жидкости, предназначенной для охлаждения.
  7. этап. Применение полученной энергии. Электрическая энергия применяется по своему прямому назначению. Тепловая может использована для системы отопления.

Газопоршневая установка вырабатывает больше тепла, чем электроэнергии. Таким образом, та энергия, которую обычные электростанции просто выбрасывают в атмосферу, в газопоршневых установка не только сохраняется, но и утилизируется и преобразовывается в полезную энергию, необходимую для человека. При этом количество потерянной энергии снижается с 40% до 5-10%.

Достоинства и недостатки

К основным преимуществам относятся:

  • Высокая эффективность и производительность.
  • Минимальные затраты на приобретение установки и топливо.
  • Вместительные топливные камеры, малочувствительные к качеству топлива.
  • Автоматическая работа, работа в автономном режиме, быстрый запуск.
  • Возможность объединения нескольких установок для больших производственных помещений.
  • Надежность основных комплектующих, долговечность.
  • Ремонт и замена деталей достаточно просты.
  • Компактные размеры, широкий модельный ряд.
  • Возможность производства установок в соответствии с пожеланиями заказчика по размерам, виду и качеству топлива.

К недостаткам газопоршневых когенерационных установок можно отнести:

  • Невысокую мощность одной установки. Гораздо выгоднее использовать несколько машин в общем режиме.
  • Выработку шума низкой частоты при работе.
  • Потребность в охлаждении установки при отсутствии применения выработанной энергии.

В целом, можно сделать вывод, что применение когенерационных установок данного вида экономически более целесообразно. Если производить сравнение газопоршневых установок с турбинными и дизельными можно отметить несколько ключевых моментов:

  1. Самый высокий КПД электрической энергии.
  2. Устойчивость к условиям работы. При изменениях давления и температуры, КПД газопоршневых установок менее остальных подвержен изменениям.
  3. Поршневой двигатель выдерживает различные условия работы. Его запуск и остановку можно производить неограниченное количество раз. При этом старт в работе происходит за минимальное время – пару минут.
  4. Долгий срок службы, до нескольких десятков тысяч рабочих часов.
  5. Минимальные затраты при проведении ремонта.
  6. Минимальные затраты на топливо.
  7. Экологическая безопасность. Газопоршневые турбины выделяют в атмосферу в 2 раза меньше углекислого газа и других вредных веществ.

    Области применения

    Газопоршневые установки необходимы для снабжения самых различных объектов двумя видами энергии – электрической и тепловой. В основном они применяются.

    1. Для дополнения уже существующих систем электро- и теплоснабжения.
    2. Обеспечение энергией домов и небольших производственных помещений. Объединение нескольких газопоршневых установок в единую сеть позволяет увеличить количество вырабатываемой энергии в несколько раз.
    3. Применяются при проведении строительных и ремонтных работ, работе в шахтах.
    4. Используются в качестве дополнительного или резервного источника энергии в сферах повышенной необходимости для жизнедеятельности человека – здравоохранение, образование, транспортные коммуникации, сфера связи.
    5. Промышленные установки являются более мощными и используются для обеспечения энергией крупных заводов и целых населенных пунктов.

    Газопоршневые установки необходимы в условиях постоянных нарушений в подаче электричества. При их применении можно забыть об отсутствии энергии, темноте и холоде. Благодаря своей универсальности они получили свое второе название миниэлектростанции. Использование когенерационных газопоршневых установок позволяет сделать жизнедеятельность человека независимой от перебоев в электроснабжении, а также сэкономить средства на оплату и выработку энергии.

    www.stroyservice.ru

    Газопоршневые электростанции. Устройство, принцип действия, топливо

    Газопоршневая электростанция (ГПУ) или теплоэлектростанция представляет из себя электрогенератор, который приводится в действие двигателем внутреннего сгорания, работающим на природном газе.

    Кроме выработки генератором электроэнергии ГПУ также производит тепло за счет охлаждения двигателя, которое может быть использовано в производственных целях, а может просто выбрасываться в атмосферу.

    В случае если двигатель, приводящий генератор в действие не является газовым, а работает на дизельном топливе, то подобная станция называется дизель-генераторной установкой (ДГУ).

    Благодаря применению газопоршневой или дизель-генераторной установки можно обеспечить независимость объекта от центральных электро- и теплосетей.

    ГПУ мощностью от 88 кВт до 4 МВт и полный комплекс работ предлагает российский производитель тепловых электростанций ООО "ПКТ" - www.ooopkt.ru. В результате сотрудничества вы получите готовую к работе установку полностью соответствующую вашим потребностям.

    Другими преимуществами установок являются их высокий КПД, экономичность вырабатываемой электроэнергии, быстрая окупаемость (особенно на промышленных объектах) с высоким потреблением электроэнергии, низкие эксплуатационные расходы.

    К минусам же можно отнести высокую стоимость оборудования. Подобные проблемы, зачастую решают приобретая теплоэлектростанции, газопоршневые установки и дизель-генераторы в лизинг или привлекая кредитные средства.

    Принцип работы газопоршневой установки

    В камерах двигателя, работающего на газу, в процессе работы сгорает топливо, а полученная энергия вращая коленчатый вал двигателя передает вращение на вал генератора, который, в свою очередь, вырабатывает электроэнергию.

    Когенерация в газопоршневых установках

    Когда выделяемая тепловая энергия используется для отопления помещений, горячего водоснабжения или других производственных нужд газопоршневая установка называется когенерационной.

    Тригенерация в ГПУ

    Если не использовать в теплое время года тепловую энергию, выделяемую электростанцией, можно использовать абсорбционную технологию для получения холода для кондиционирования помещений объекта.

    Для преобразования тепла в холод используются абсорбционные охладители (чиллеры).

    Альтернативное топливо для газопоршневых электростанций

    Кроме природного газа двигатели электростанций могут работать и на других видах топлива: пропан, бутан, попутный природный газ, коксовый, древесный, пиролизный газы, газы мусорных свалок и сточных вод.

    Преимущества газопоршневых электростанций

    Локальная выработка электроэнергии позволяет избежать потерь при транспортировки дорогой энергии на объект, которые могут составлять до 28%.

    При использовании блочно-модульного варианта установки ГПУ можно использовать несколько установок вместо одной мощной и более экономично и эффективно регулировать их работу, увеличивая общий ресурс работы и экономя ресурсы.

    Производители газопоршневых электростанций

    Готовые комплексные установок предлагают многие производители оборудования. Двигатели же для газопоршневых электростанций выпускают несколько крупных мировых компаний: MWM (Германия), LiebHerr (Германия), Tedom (Чехия), CAT (США), Cummins (США), Daewoo (Корея) и д.р.

    www.vseznaniya.ru

    Газопоршневые установки

    Сердцем мини-ТЭЦ являются электрогенерирующие установки. В нашем случае – газопоршневые электроустановки(ГПУ). От выбора оборудования зависит многое – стоимость, надежность, стоимость обслуживания, простота и удобство эксплуатации. ГПУ является достаточно технологичным решением и представляет собой газовыйпоршневой двигатель внутреннего сгорания жестко совмещенным с электрогенератором на общей раме.

    ГПУ могут работать на газах различных типов:
    • Природный газ Пропан
    • Факельный газ
    • Газ сточных вод
    • Биогаз
    • Газ мусорных свалок
    • Коксовый газ
    • Попутный газ

    Основным назначением работы ГПУ является выработка электроэнергии (а также когенерация и тригенерация). Себестоимость произведенного при помощи газовой электростанции кВт может быть в 2 и более раз ниже себестоимости сетевой электроэнергии. Электрические КПД газопоршневых установок, в зависимости от мощности установки и производителя разнятся и колеблются от 35 до 42 %. Вторичным продуктом, делающим применение газопоршневых установок еще более выгодным, является использование тепла, выделяемого в процессе работы двигателя (когенерация). Это позволяет довести КПД использования топлива (газа) до 80-90%. Газопоршневые двигатели действуют по принципам Отто и Миллера и являются надежными и простыми в эксплуатации решениями. Кроме того прекрасную ремонтопригодность газопоршневых установок и простоту технического обслуживания обеспечивает отточенная годами конструкция поршневого двигателя внутреннего сгорания. Мощности газопоршневых установок колеблются от десятков кВт до десятков МВт.

    Оптимальными по КПД и удельной стоимости являются электростанции от 100 до 2000 кВт. Именно поэтому, если потребность объекта в электроэнергии составляет, скажем 4 МВт, лучше установить на объект 2 ГПУ по 2 МВт, чем одну большую. По ряду технических причин рекомендуется «разбивать» требуемую мощность на еще большее количество установок.
    Особенностью газопоршневых двигателей является то, что конструкционные особенности камеры сгорания не позволяют установкам работать при нагрузке менее 30% от номинала. В случае возникновения угрозы работы установок в режиме недогруза (т.е. при работе на нагрузке менее 30%), рекомендуется провести ряд мероприятий для увеличения нагрузки (установка дополнительных потребителей, установка резистивных потребителей и т.п.). Данный момент является критичным для установок большой единичной мощности.
    Например, установки в 2 МВт единичной электрической мощности должны быть постоянно загружены на 600 кВт. При применении на таких мощностях двух установок единичной мощностью по 1 МВт минимальная допустимая нагрузка снижается до 330 кВт.

    Несколько электростанций обеспечат более надежную работу системы – в случае выхода одной из станций на ТО объект не останется без источника электроснабжения, как было бы в случае установки одной ГПУ. В случае падения нагрузки на объекте менее половины от суммарной максимальной мощности в случае установки двух электростанций одна из них отключается, в то время, как при одной станции она продолжает работать.

    Такой вариант:
    • Экономит моторесурс установок
    • одна работает, одна нет и суммарно они прослужат дольше, чем одна большей мощности.
    • Это приведет к экономии на техническом обслуживание.
    • Снижает потребление газа
    • больший двигатель требует больше газа для работы, нежели меньший.
    • Увеличивает КПД использования топлива.

    Есть несколько вариантов расположения электростанции, у каждого есть свои параметры и требования:
    Контейнер – в одном контейнере размещается только одна электростанция. Ориентировочные габариты контейнера для электростанции мощностью 1 МВт - 6000 х 2300 х 2700 + место под выхлопную трубу (площадка примерно 2*2 м) + по необходимости, дополнительные станции понижения/увеличения давления газа. Контейнер должен быть отдален от других строений на определенное расстояние (определяется при проектировании), обычно 5-20 м. Мини-ТЭЦ на базе контейнерны электростанций состоит из нескольких контейнерных блоков.

    Отдельно стоящее здание. Здание должено быть отдалено от других строений на определенное расстояние (определяется при проектировании), обычно 10-20 м.

    Пристроенное помещение. Пристройка с установками должна быть отделена от основного здания техническим помещением, в котором постоянно отсутствуют люди (помещение может быть как в самой пристройке, так и в основном здании). Установка в помещении (основном здании) Помещение с установками должно быть отделено от остальных помещений техническими помещениями (как по бокам, так и на этаж выше) в котором постоянно отсутствуют люди. Располагаться в подвальных и полуподвальных помещениях мини-ТЭЦ не может.

    Закрытое Акционерное Общество "Теплогазинжиниринг", ЗАО "ТГИ"
    отопление, вентиляция, водоснабжение, МИНИ-ТЭЦ, газопоршневые установки.
    полный спектр услуг, от проектирования до монтажа «под ключ».
    410012, Россия, город Саратов,улица Челюскинцев, д. 182, оф. 1
    т./ф.: +7 (8452) 26-55-16
    т./ф.: +7 (8452) 50-58-88
    схема проезда и дополнительная информация

    www.tgi-group.ru

    Газопоршневые и газотурбинные установки

    Версия для печати

    В диапазоне мощностей от 20 до 30 МВт(э) газопоршневые когенерационные установки стабильно показывают лучшие по сравнению с другими технологиями результаты. Более того, для мощностей 3-5 кВт(э) ничто не может с ними конкурировать. Возникает вполне логичный вопрос: почему? Какие технические характеристики позволяют им быть настолько результативными.

    Во-первых, следует отметить высокий показатель электрического КПД.

    Наивысших значений электрического КПД (у газовой турбины до 30 %, а у газопоршневого двигателя около 40 % ) оборудование достигает только при работе со 100%-ной нагрузкой (Рис. 2.1). Снижение нагрузки даже до 50%, уменьшает электрический КПД используемой газовой турбины почти в 3 раза. В то время как, в случае использования газопоршневого двигателя такие изменения режима нагрузки ни на общий, ни на электрический КПД практически не влияют.

    Pиc. 1. Графики зависимости КПД от нагрузки:

    Приведенные графики позволяют нагляно убедиться, что газовые двигатели отличаются более высоким электрическим КПД, показатели которого почти не изменяются при нагрузке от 50 до 100 %.

    Вторым важны показателем являются условия размещения.

    Номинальная мощность, как газовой турбины, так и газопоршневого двигателя находится в прямой зависимости от температуры воздуха и высоты используемой площадки относительно уровня моря. На графике (рис. 2) ясно видно, что повышение температуры с -30°С до +30°С приводит к падению электрического КПД газовой турбины примерно на 15-20%. При дальнейшем повышении температуры выше +30°С, КПД у газовой турбины становится еще ниже. И в этом случает газопоршневой двигатель выгодно отличается от газовой турбины, имея не только постоянный, но и более высокий электрический КПД на всем интервале температур вплоть до +25°С.



    Рис. 2. График зависимости электрического КПД газовой турбины от температуры окружающего воздуха

    Третий, но не менее важный показатель: условия работы.

    Количество запусков: газопоршневой двигатель можно запускать и останавливать неограниченное количество раз, и это не повлияет на общий заявленный моторесурс двигателя, в то время как 100 запусков газовой турбины уменьшат её ресурс примерно на 500 часов.

    Время запуска: промежуток времени необходимый для принятия полной нагрузки с момента запуска у газовой турбины составляет примерно 15-17 минут, а у газопоршневого двигателя всего 2-3 минуты.

    К четвертым важным показателям относятся: проектный срок службы и интервалы техобслуживания.

    Ресурс газовой турбины до первого капитального ремонта составляет от 20 000 до 30 000 рабочих часов. Ресурс же газопоршневого двигателя значительно больше и равен 60 000 рабочих часов (табл. 1). Кроме того и затраты на капитальный ремонт газовой турбины, учитывая стоимость запчастей и материалов, значительно выше.

    Полный капремонт газовой турбины - значительно более сложный процесс, чем капремонт необходимый газовому двигателю. Ремонт газовой турбины можно выполнить только на заводе-изготовителе. Более того, для ремонта газовой турбины требуются довольно дорогие запчасти, что увеличивает его стоимость. Все эти факторы увеличивают время простоя газовой турбины по сравнению с газовым двигателем. Затраты на материалы и запчасти необходимые для выполнения капитального ремонта при использовании газового двигателя также заметно ниже.

    Таблица №1: Интервалы техобслуживания

    Ремонтные работы, интервал (часы) Турбины, авиационные и малые промышленные Турбины, промышленные Газопоршневой двигатель
    Ремонт камеры сгорания 5 000 10 000 -
    Средний ремонт Ремонт турбины и камеры сгорания Ремонт головок цилиндров
    10 000 15 000 30 000
    Капитальный ремонт 20 000 30 000 60 000

    В-пятых, необходимо упомянуть довольно низкие капиталовложения.

    Опираясь на данные расчётов видно, что удельные капиталовложения (Евро/кВт) для производства тепловой и электрической энергии с использованием газопоршневых двигателей ниже. Это их явное преимущество неоспоримо применительно к мощностям до 30 МВт. Таким образом, ТЭЦ мощность которой 10 МВт, оборудованная газопоршневыми двигателями обойдется примерно в 7,5 миллионов ?, если же использоват газовые турбины, то затраты возрастут до 9,5 миллионов ? (рис. 3).

    Также важно учитывать, что давление газа в газопроводной сети, как правило, не превышает 4-х атмосфер, что вполне достаточно для работы газового двигателя. А для работы газовой турбины давление подаваемого газа должно быть не меньше 6-10 атмосфер. Таким образом, в случае использования на станции газовой турбины в роли силового агрегата возникает необходимость в установке еще и газовой компрессорной станции, что приводит к дополнительному увеличению капиталовложений.

    Рис. 3. Объемы капитальных вложений в ТЭЦ с разными силовыми агрегатами.

    Таблица №2: Преимущества и недостатки газовой турбины и поршневого двигателя

    Характеристики газовая турбина поршневой двигатель
    Мощность единичной машины 0.25 — 300 МВт (э) 0.2 — 20 МВт (э)
    Общий КПД 65-87% 70-92%
    Преимущества Отсутствие водяной системы охлаждения.
    Гибкость в выборе топлива.
    Низкая эмиссия вредных веществ.
    Работа установки на нескольких видах топлива.
    Солидный ресурс.
    Достаточно большая возможная единичная мощность.
    Наивысшая производительность.
    Эффективная работа при малой нагрузке (от 30% до 100%).
    Относительно низкий уровень начальных инвестиций за 1 кВт(э).
    Широкая линейка моделей по выходной мощности (от 4 кВт).
    Возможность автономной работы.
    Быстрый запуск (от 15 с, газовым турбинам требуется 0.5-2 ч).
    Настоящая гибкость в выборе топлива.
    Преобладание производства электроэнергии.
    Малые размеры — низкие инвестиционные затраты.
    Работа с малым давлением газа (ниже 1 бара).
    Относительно простой капитальный ремонт.
    Солидный ресурс.
    Возможность кластеризации (параллельная работа нескольких установок).
    Работа установки на нескольких видах топлива.
    Недостатки Нижний порог эффективного применения (от 5 МВт электроэнергии).
    Производительность ниже, чем у поршневых двигателей.
    Высокий уровень шума.
    Требуется подготовка топлива (очистка, осушка, компрессия).
    Низкая эффективность при неполной загрузке.
    Длительный период запуска (0.5 -2 часа).
    Сложный и дорогой капитальный ремонт.
    Если тепло не используется, то требуется охлаждение.
    Высокий уровень (низкочастотного) шума.
    Высокое соотношение вес/выходная мощность.
    Относительно малая мощность единичной машины.

    14 Декабря 2016 г.

    gazovik-teplo.ru

    Газопоршневые установки, газовые генераторы - Каталог


    Одним из направлений деятельности компании «Восточная Техника» является реализация газопоршневых установок – оборудования для надёжного бесперебойного энергоснабжения объектов различного типа. Приобретение газопоршневой установки помогает стабилизировать затраты на электроэнергию и обеспечивает бесперебойное питание всем системам здания или сооружения.

    Оборудование, реализуемое компанией «Восточная Техника»

    • Газопоршневые установки Cat®
    • Газопоршневые установки серии CG

    Сервис и поддержка

    Наша компания обеспечивает полный цикл работ – от продажи оборудования и его установки до дальнейшей технической поддержки и оказания сервисных услуг. Необходимый ремонт техники может производиться как на территории компании, так и на территории заказчика.

    Для клиентов «Восточной Техники» в Сибири и на Дальнем Востоке работает сеть собственных центров по сервисному обслуживанию. Для покупателей оборудования действует специальная обучающая программа – уточняйте подробности у специалистов компании.

    Газопоршневые двигатели компании Caterpillar® помогают изменять к лучшему окружающий нас мир. По мере того, как расширяются экономические горизонты, а экономика перестает быть региональной и становится глобальной, газопоршневые двигатели Cat® везде и всегда соответствуют меняющимся требованиям, касается ли это снижения загрязнения окружающей среды или повышения качества и эффективности производства электроэнергии.

    Все модели газопоршневых электрогенераторных установок Cat обладают высокой надёжностью, долговечностью, экономичностью и гибкостью в отношении применяемого топлива. Они могут работать на различных видах газообразного топлива, включая магистральный природный газ и биогаз. Компания Caterpillar предлагает газопоршневые электрогенераторных установки единичной мощностью от 10 до 3860 кВт.

    Газопоршневые электрогенераторные установки Cat® – это...

    • Полное решение вопроса электроснабжения при помощи единого источника энергии.
    • Высокий коэффициент полезного действия.
    • Широкий ассортиментный ряд оборудования.
    • Простота выбора и покупки агрегатов.
    • Легкость монтажа и эксплуатации.
    • Экономный расход топлива.
    • Низкие эксплуатационные расходы.
    • Интервал между капитальными ремонтами до 60 000 моточасов.
    • Отличные параметры переходных процессов и рабочих характеристик.
    • Соответствие токсичности выхлопных газов российским и мировым стандартам.
    • Полная поддержка со стороны дилерской сети компании Caterpillar.

    Когенерационные системы

    Генераторные агрегаты могут оснащаться системами когенерации для комбинированной выработки электроэнергии и тепла. Когенерационные установки позволяют снизить на 40% расход топлива по сравнению с раздельным производством тепловой и электрической энергии, при этом общий КПД установки превышает 90%.

    Силовые энергетические модули

    Поставка электрогенераторных и когенерационных установок может осуществляться не только для установки в помещении, но и в защитных всепогодных кожухах с различной степенью шумоподавления, а также в контейнерах для стационарной установки и на шасси. Конструкция силового модуля позволяет легко и быстро производить его подключение и отключение. Несколько модулей, соединенных для параллельной работы, могут вырабатывать любое необходимое количество энергии.

    Если у вас есть вопросы, рекомендуем задать их по телефону в вашем регионе. Специалисты «Восточной Техники» с удовольствием на них ответят и дадут вам подробную консультацию.

    www.vost-tech.ru
