Газогенераторные установки для автомобилей – Дерево, как топливо для автомобилей. История Газогенераторов / Блог им. y6epu-pyku-cyka / Коллективные блоги / Steampunker.ru

Содержание

Есть ли будущее у газогенераторных (авто работающих на дровах) автомобилей ? — DRIVE2

Если вы хотите узнать когда выйдет очень подробный видеокурс как самому сделать чтобы автомобиль ехал на дровах (древесине) который я сейчас готовлю — оставляйте в комментариях емаилы — я вас оповещу. Или напишите мне сюда [email protected]

В 1990-х годах водород рассматривали в качестве альтернативного топлива будущего. Затем большие надежды возлагались на биотопливо. Позже большое внимание привлекло развитие электрических технологий в автомобилестроении. Если и эта технология не получит дальнейшего продолжения (тому есть объективные предпосылки), тогда наше внимание вновь сможет переключиться на газогенераторные автомобили.

Газогенераторный автомобиль

Несмотря на высокое развитие промышленных технологий, использование древесного газа в автомобилях, представляет интерес с экологической точки зрения, по сравнению с другими альтернативными видами топлива. Газификация древесины несколько более эффективна, по сравнения с обычным сжиганием древесины, так как при обычном сжигании теряется до 25 процентов содержащейся энергии. При использовании газогенератора в автомобиле возрастает потребление энергии в 1,5 раза по сравнению с автомобилем работающем на бензиновом топливе (включая потери на предварительный нагрев системы и увеличение веса самой машины). Если принять к сведению, что необходимая для нужд энергия транспортируется, а затем вырабатывается из нефти то и газификация древесины остается эффективна по сравнению с бензином. Так же следует учитывать, что древесина является возобновляемым источником энергии, а бензин нет.

Преимущества газогенераторных автомобилей

Самое главное преимущество газогенераторных автомобилей заключается в том, что в нем используется возобновляемое топливо без какой-либо предварительной обработки. А на преобразование биомассы в жидкое топливо, такое как этанол или биодизель, может расходоваться энергии (в том числе и СО2) больше, чем содержится в изначальном сырье. В газогенераторном автомобиле для производства топлива энергия не используется, за исключением порезки и рубки древесины.

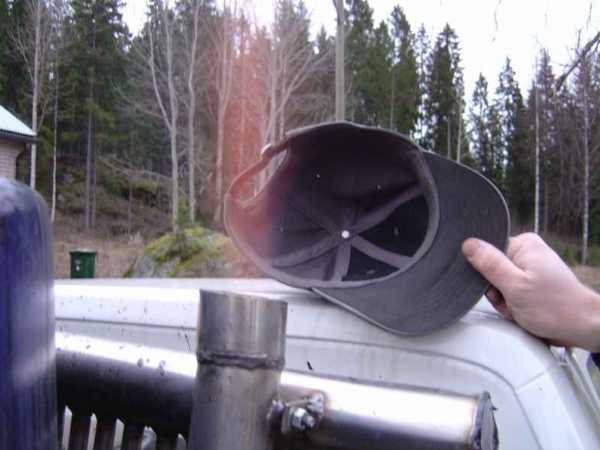

Юха Карелан (Juha Kaarelan) установил газогенераторную установку на свой Volvo в конце 2008 года

Газогенераторный автомобиль не нуждается в мощных химических аккумуляторных батареях и это является преимуществом перед электромобилем. Химические аккумуляторы имеют свойство саморазряжаться и нужно не забывать их заряжать перед эксплуатацией. Устройства, вырабатывающие древесный газ являются, как бы, натуральными аккумуляторами. Отсутствует необходимость в высокотехнологичной обработке отработавших и неисправных химических аккумуляторных батарей. Отходами работы газогенераторной установки является зола, которая может быть использована в качестве удобрения.

Правильно сконструированный автомобильный газогенератор значительно меньше засоряет воздушное пространство, чем бензиновый или дизельный автомобиль.

Газификация древесины значительно чище, чем непосредственное сжигание древесины: выбросы в атмосферу сопоставимы с выбросами при сжигании природного газа. При эксплуатации электромобиль не засоряет атмосферу, но позже, для зарядки аккумуляторов нужно приложить энергию, которая, пока что добывается традиционным путем.

Недостатки газогенераторных автомобилей

Несмотря на многие преимущества в эксплуатации газогенераторных автомобилей, следует понимать, что это не самое оптимальное решение. Установка, производящая газ, занимает много места и весит несколько сотен килограммов – и весь этот «завод» приходится возить с собой и на себе. Газовое оборудование имеет большой размер из-за того, что древесный газ имеет низкую удельную энергию. Энергетическая ценность древесного газа составляет около 5,7 МДж / кг, по сравнению с 44 МДж / кг у бензина и 56 МДж / кг у природного газа.

При работе на газогенераторном газе не удается достигнуть скорости и ускорения, как на бензине. Так происходит потому, что древесный газ состоит примерно из 50 процентов азота, 20 процентов окиси углерода, 18 процентов водорода, 8 процентов двуокиси углерода и 4 процента метана. Азот не поддерживает горение, а углеродные соединения снижают горение газа. Из-за высокого содержания азота двигатель получает меньше топлива, что приводит к снижению мощности на 30-50 процентов. Из-за медленного горения газа практически не используются высокие обороты, и снижаются динамические характеристики автомобиля.

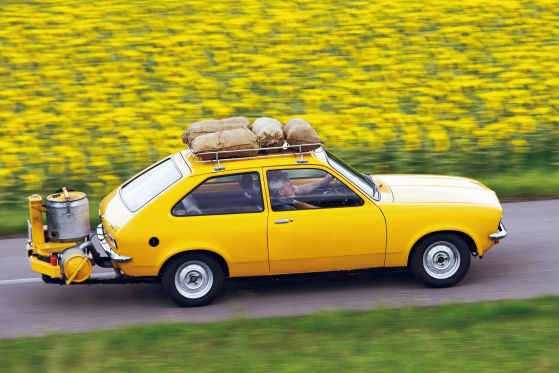

Опель Кадет, оснащенный газогенераторной установкой

Автомобили с небольшим объемом двигателя тоже можно оборудовать генераторами древесного газа (например, Opel Kadett на рисунке выше), но все же лучше оснащать газогенераторами большие автомобили с мощными двигателями. На маломощных двигателях, в некоторых ситуациях, наблюдается сильная нехватка мощности и динамики двигателя.

Сама газогенераторная установка может быть изготовлена и меньшего размера для небольшого автомобиля, но это уменьшение не будет пропорциональным размеру автомобиля. Были сконструированы газогенераторы и для мотоциклов, но их габаритные размеры сопоставимы с мотоциклетной коляской. Хотя этот размер значительно меньше, чем устройства для автобуса, грузовика, поезда или корабля.

Удобство использования газогенераторного автомобиля

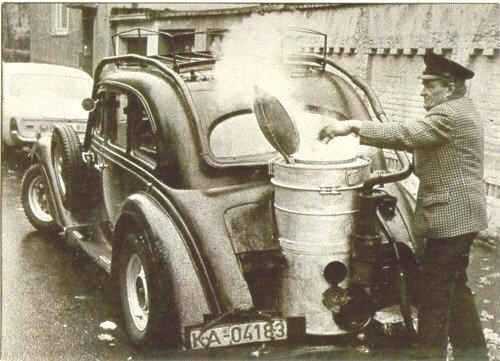

Еще одна известная проблема газогенераторных автомобилей заключается в том, что они не очень удобны в использовании (хотя и значительно улучшились по сравнению с технологиями, используемыми во время войны). Тем не менее, несмотря на улучшения, современному газогенератору требуется около 10 минут, чтобы выйти на рабочую температуру, поэтому не получится сесть в автомобиль и немедленно уехать.

Кроме того, перед каждой последующей заправкой необходимо извлечь лопаткой золу – отработку предыдущего горения. Образование смол уже не так проблематично, чем это было 70 лет назад, но и сейчас это очень ответственный момент, так как фильтры должны очищаться регулярно и качественно, что требует дополнительного частого обслуживания. В общем, газогенераторный автомобиль требует дополнительных хлопот, полностью отсутствующих в работе бензинового автомобиля.

При запуске газогенератора и выходе на рабочий режим должно быть открытое пламя.

Высокая концентрация смертельного угарного газа требует дополнительных мер предосторожности и контроля от возможной протечки в трубопроводе. Если установка находится в багажнике, то не следует экономить на датчике СО в салоне автомобиля. Нельзя запускать газогенераторную систему в помещении (гараже), так как при запуске и выходе на рабочий режим должно быть открытое пламя (рисунок слева).

Газогенераторный автомобиль вольксваген жук в заводском исполнении Массовое производство газогенераторных автомобилей

Все транспортные средств, описанные выше, построены инженерами любителями. Можно предположить, если бы было решено выпускать газогенераторные автомобили профессионально в заводских условиях, то, скорее всего, многие недостатки были бы устранены, а преимуществ стало бы больше. Такие автомобили могли бы выглядеть более привлекательно.

Газогенераторный Volkswagen Typ 82, 1944 года выпуска

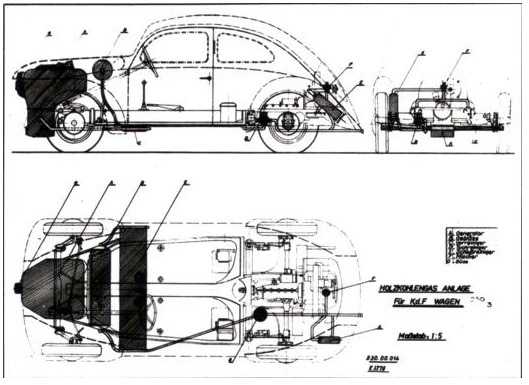

Схема расположения газогенераторного механизма в Volkswagen Beetle

Например, в автомобилях Volkswagen, выпускаемых в заводских условиях во время Второй мировой войны, весь газогенераторный механизм был скрыт под капотом. С передней стороны в капоте находился только люк для загрузки дров. Все остальные части установки не были видны.

Еще один вариант газогенераторного автомобиля выпускаемого в заводских условиях – Mercedes-Benz. Как видно на фотографии ниже, весь механизм газогенератора скрыт под капотом багажника.

Вырубка леса

К сожалению, увеличение использования древесного газа и биотоплива может привести к образованию новой проблемы. И массовое производство газогенераторных автомобилей может усугубить эту проблему. Если начать значительно увеличивать количество автомобилей, использующих древесный газ или биотопливо, то в таком же количестве начнут снижаться запасы деревьев, а сельскохозяйственные земли будут принесены в жертву для выращивания культур, перерабатываемых на биотопливо, а это может привести к образованию голода. Использование газогенераторной техники во Франции во время Второй мировой войны стало причиной резкого уменьшения лесных запасов. Так же и другие технологии производства биотоплива приводят к уменьшению выращивания полезных для человека растений.

Хотя, наличие газогенераторного автомобиля может привести к более умеренному его использованию:
прогревать в течении 10 минут газогенератор или использовать велосипед для перемещения в магазин за продуктами – скорее всего выбор будет сделан в пользу последнего;
рубить в течении 3-х часов дрова для поездки на пляж или воспользоваться поездом – вероятно выбор будет в пользу последнего.

Как бы там ни было, газогенераторные автомобили не могут равняться с бензиновыми и дизельными автомобилями. Только глобальная нехватка нефти или очень большое удорожание ее сможет заставить нас пересесть на газогенераторный автомобиль.

Если вы хотите узнать когда выйдет очень подробный видеокурс как самому сделать чтобы автомобиль ехал на дровах (древесине) который я сейчас готовлю — оставляйте в комментариях емаилы — я вас оповещу. Или напишите мне сюда [email protected]

www.drive2.ru

Газогенераторные автомобили — что делали и что делают сегодня. — DRIVE2

Если вы хотите узнать когда выйдет очень подробный видеокурс как самому сделать чтобы автомобиль ехал на дровах (древесине) который я сейчас готовлю — оставляйте в комментариях емаилы — я вас оповещу. Или напишите мне сюда [email protected]

Во время Второй мировой войны в Европе почти каждое транспортное средство было переоборудовано на использование дров в качестве топлива.


Газогенераторный Mercedes-Benz 170 VG 1935 года

Автомобили, работающие на древесном газу (также еще называемые газогенераторные автомобили) несколько теряют свою элегантность во внешнем виде, но очень эффективны, по сравнению со своими бензиновыми собратьями, в плане экологичности и могут равняться с электромобилями.
Рост цен на топливо и глобальное потепление приводят к возобновлению интереса к этой почти забытой технологии: во всем мире, десятки любителей разъезжают по улицам городов на своих самодельных газогенераторных автомобилях.

Газогенераторный газ
Процесс образования газогенераторного газа (синтез газа), при котором органический материал превращается в горючий газ, начинает происходить под воздействием тепла при температуре 1400 ° C (2550 ° F).

Первое использование древесины для образования горючего газа начинается с 1870 года, тогда его использовали для уличного освещения и приготовления пищи.

В 1920-х годах, немецкий инженер Жорж Эмбер разработал генератор, вырабатывающий древесный газ для мобильного использования. Получаемый газ очищался, немного охлаждался, а затем подавался в камеру сгорания двигателя автомобиля, при этом, двигатель практически не нуждался в переделке.

Шестиоконный Traction Avant с прицепным газогенератором, работающим на древесных чурках

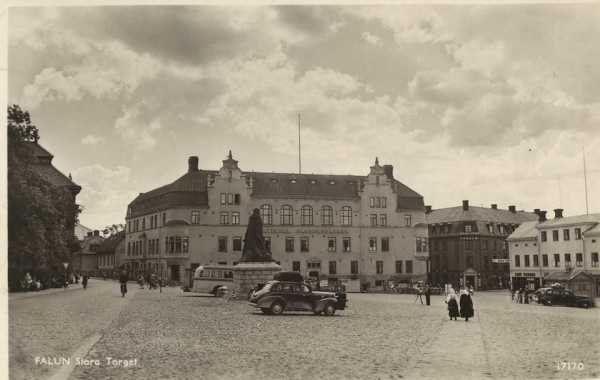

Газогенераторные автомобиле в г. Фалун, Швеция

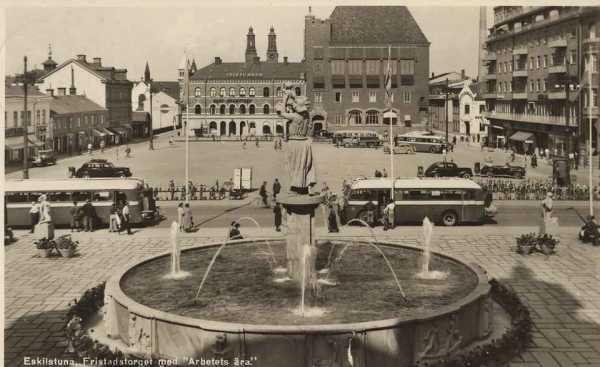

Все автомобили и автобусы были оборудованы газогенераторами. г. Эскильстуна

Газогенераторные гражданские автомобили. г. Боден (Boden)

Шестиоконный Traction Avant с прицепным газогенератором, работающим на древесных чуркахГазогенераторные автомобиле в г. Фалун, ШвецияВсе автомобили и автобусы были оборудованы газогенераторами. г. Эскильстуна Газогенераторные гражданские автомобили. г. Боден

С 1931 года началось массовое производство генераторов Эмбера. В конце 1930-х годов, уже около 9000 транспортных средств использовали газогенераторы исключительно в Европе.

Вторая мировая война
Газогенераторные технологии стали обычным явлением во многих европейских странах во время Второй мировой войны, из-за ограничения и дефицита ископаемых и жидких видов топлива. В одной только Германии, к концу войны, около 500.000 автомобилей были дооборудованы газогенераторами для эксплуатации на древесном газу.

Газогенераторные технологии были обычным явлением во многих европейских странах во время Второй мировой войны

Газогенераторные гражданские автомобили времен Второй мировой войны

Было построено около 3000 «заправочных станций», где водители могли запастись дровами. Не только легковые автомобили, но и грузовые автомобили, автобусы, трактора, мотоциклы, корабли и поезда были оснащены газогенераторными установками. Даже некоторые танки были оборудованы газогенераторными установками, хотя для военных целей немцы производили жидкие синтетические топлива (сделанные из дерева или угля).

К концу войны в Германии было около 500.000 газогенераторных автомобилей

500.000 газогенераторных гражданских автомобилей к концу войны в Германии

В 1942 (когда технология еще не достигла пика своей популярности), насчитывалось около 73000 газогенераторных автомобилей в Швеции, во Франции 65000, 10000 в Дании, 9000 в Австрии и Норвегии, и почти 8000 в Швейцарии. В Финляндии числилось 43000 газогенератрных машин в 1944 году, из которых 30000 были автобусы и грузовые автомобили, 7000 легковые автомобили, 4000 тракторов и 600 лодок.

Газогенераторные автомобили также появилась в США и в Азии. В Австралии насчитывалось около 72000 газогенераторных автомобилей. В общей сложности более миллиона автомобилей использующих древесный газ находилось в эксплуатации во время Второй мировой войны.

73000 газогенераторных автомобилей в ШвецииБольшое количество газогенераторных автомобилей находилось в эксплуатации во время Второй мировой войныВ начале 1950-х годов, в Западной Германии осталось 20000 газогенераторов

После войны, когда бензин стал вновь доступен, газогенераторные технологии почти мгновенно канули в лету. В начале 1950-х годов, в Западной Германии осталось только около 20000 газогенераторов.

В начале 1950-х годов, в Западной Германии осталось 20000 газогенераторов

Большое количество газогенераторных автомобилей находилось в эксплуатации во время Второй мировой войны

73000 газогенераторных автомобилей в Швеции

Программа исследований в Швеции

Рост цен на топливо и глобальное потепление привело к возобновлению интереса к дровам, как к непосредственному топливу. Многие независимые инженеры по всему миру занялись переоборудованием стандартных автомобилей на использование древесного газа в качастве автомобильного топлива. Характерно, что большая часть этих современных газогенераторов разрабатывается в Скандинавии.

Автомобиль, принимавший участие в 1957 году в Швеции в исследовательской программе, по возможности быстрого перехода автомобилей на использование древесного газа.

Автомобиль, принимавший участие в 1957 году в Швеции в исследовательской программе, по возможности быстрого перехода автомобилей на использование древесного газа.

В 1957 году правительство Швеции создало исследовательскую программу для подготовки к возможности быстрого перехода автомобилей на использование древесного газа, в случае внезапной нехватки нефти. Швеция не имеет запасов нефти, но у нее есть огромные лесные массивы, которые могут использоваться в качестве топлива. Целью этого исследования была разработка улучшенной, стандартизированной установки, которая может быть адаптирована для использования на всех видах транспортных средств. Это исследование поддерживалось производителем автомобилей Volvo. В результате изучения работы автомобилей и тракторов на протяженности 100.000 км пробега, были получены большие теоретические знания и практический опыт.

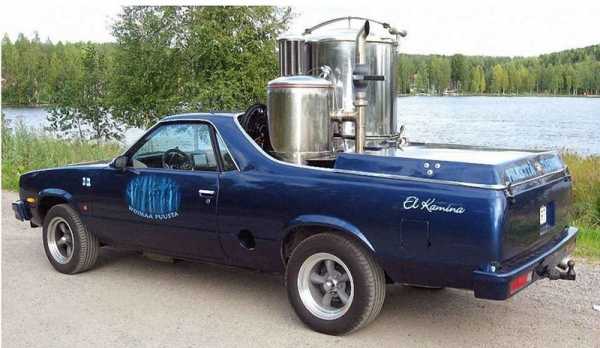

Chevrolet El Camino 87 года

Chevrolet El Camino 87 года, владелец Юха Сапиля (Juha Sipilä) установил газогенератор в 2007 году

Некоторые финские любители инженеры использовали эти данные для дальнейшего развития технологии, например Юха Сипиля (на изображении выше его синяя машина).

Кстати я связался с создателем этого автомобиля он их делает уже около 10 лет и он продает подробнейшую книгу с иллюстрациями как это сделать, она на английском, я на складчине на нее начал подтягивать людей — чтобы скинуться купить, если вы хотите тоже поучаствовать напишите мне в комментариях, книга стоит 160 евро с доставкой, плюс немного на переконвертации и пр. возню. Вот видео об этом авто:

а вот ссылка на его сайт и книгу (превью книги)
www.ekomobiili.fi/Tekstit/Bookbrochure.pdf

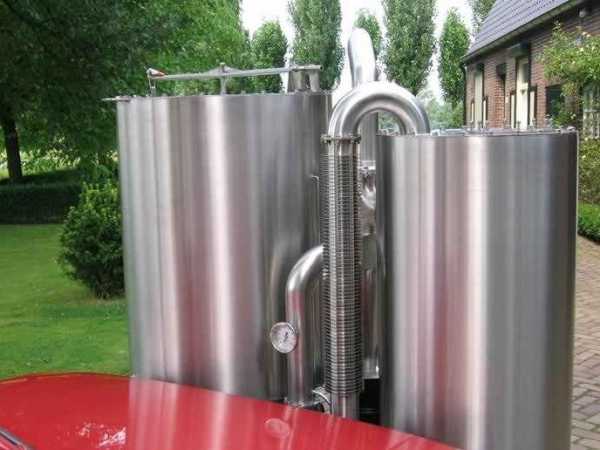

Газогенераторная установка вырабатывающая древесный газ, выглядит как большой подогреватель воды. Эту установку можно разместить на прицепе (хотя это затрудняет парковку автомобиля), в багажнике автомобиля (занимает почти все багажное отделение) или на платформе в передней или задней части автомобиля (наиболее популярный вариант в Европе). На американских пикапах, генератор помещается в кузове. Во время Второй мировой войны, некоторые автомобили были оснащены встроенным генератором, полностью скрытым от глаз.

Топливо для газогенератора

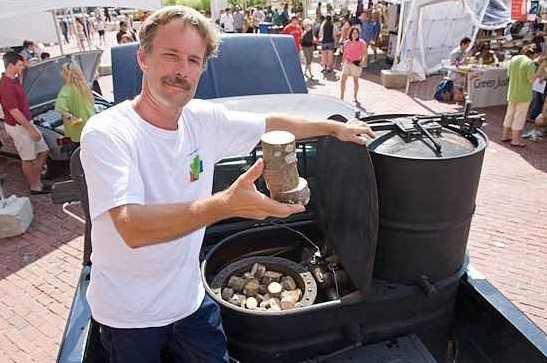

Дейв Николс (Dave Nichols) показывает топливо для газогенераторных автомобилей — древесина и щепа

Топливо для газогенераторных автомобилей состоит из древесины или щепы (фото слева). Древесный уголь также может быть использован, но это приводит к потере до 50 процентов энергии, содержащейся в оригинальной биомассе. С другой стороны, уголь содержит больше энергии за счет более высокой калорийности, так что спектр топлив может быть разнообразен. В принципе, любой органический материал может быть использован. Во время Второй мировой войны, уголь и торф использовались, но лес был основным видом топлива.

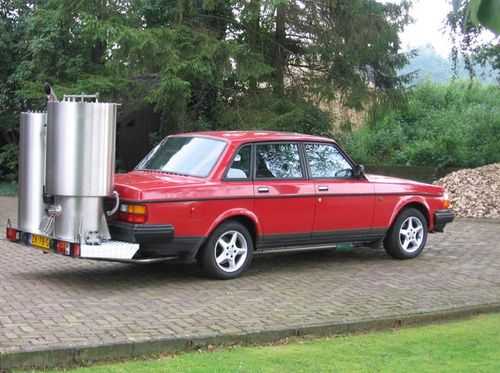

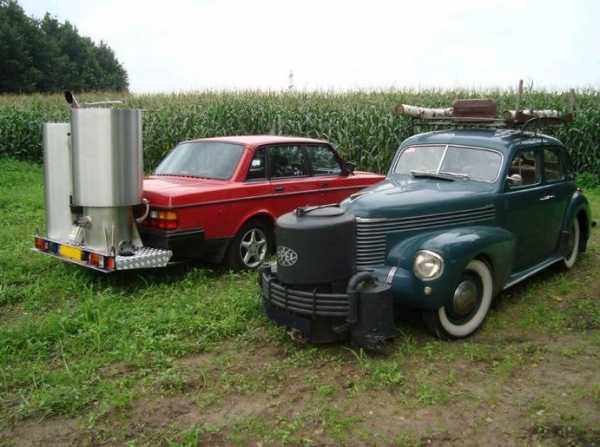

Голландская Volvo 240, укомплектована современной газогенераторной системой из нержавеющей стали

Голландская Volvo 240

Один из наиболее удачных газогенераторных автомобилей был построен в 2008 году голландцем Джоном. Многие автомобили, оборудованные газогенераторами, имели громоздкую конструкцию и не очень привлекательный вид. Голландская Volvo 240, укомплектована современной газогенераторной системой из нержавеющей стали, и имеет современный элегантный вид.

Голландская Volvo 240 имеет современный элегантный вид.

“Получить древесный газ не так уж трудно”, говорит Джон, намного труднее получить чистый древесный газ. У Джона есть много нареканий на автомобильные газогенераторные установки, так как производимый ими газ содержит много примесей.

Джон из Голландии твердо уверен, что газогенераторные установки вырабатывающие древесный газ намного перспективнее использовать стационарно, например, для отопления помещения и для бытовых нужд, для производства электроэнергии, и для подобных производств. Газогенераторный автомобиль Volvo 240 рассчитан прежде всего для демонстрации возможностей газогенераторной технологии.

Возле автомобиля Джона и возле подобных газогенераторных автомобилей всегда собирается много восхищенного и заинтересованного народа. Тем не менее автомобильные газогенераторные установки для идеалистов и на время кризиса – считает Джон.

Технические возможности

Газогенераторная Volvo 240 достигает максимальной скорости 120 километров в час (75 миль / ч) и может поддерживать крейсерскую скорость 110 км / ч (68 миль / ч). “Топливный бак” может содержать 30 кг (66 фунтов) древесины, этого достаточно для примерно 100 километров пробега (62 миль), что сравнимо с электромобилем.

Если заднее сидение загрузить мешками с древесиной, то дальность пробега увеличивается до 400 километров (250 миль). Опять же, это сравнимо с электромобилем, если пространство для пассажира приносится в жертву для установки дополнительных батарей, как в случае с Tesla Roadster или электромобилем Mini Cooper. (В газогенераторе дополнительно ко всему, периодически нужно брать мешок с древесиной из заднего сидения и высыпать в бак).

Прицепной газогенератор

Тойота Camry 2,0 GLI на древесном газу

Существует принципиально другой подход к переоборудованию автомобилей газогенераторными системами. Это способ размещения газгена на прицепе. Такой подход избрал Веса Микконен. Последняя его работа – это газогенераторный Lincoln Continental 1979 Mark V, большой тяжелый американский автомобиль класса купе. Lincoln потребляет 50 кг (110 фунтов) древесины на каждые 100 километров пробега(62 миль) и является значительно менее экономным, чем Volvo Джона. Вес Микконен также переоборудовал Toyota Camry, более экономичный автомобиль. Этот автомобиль потребляет всего 20 кг (44 фунтов) древесины при таком же пробеге. Однако прицеп остался почти таким же большим, как и сам автомобиль.

Оптимизация электромобилей может происходить за счет уменьшения размеров и облегчения общего веса. С двоюродными братьями газогенераторными автомобилями такой способ не подходит. Хотя со времен Второй мировой войны газогенераторные автомобили стали намного совершеннее. Автомобили военных времен могли проезжать 20 – 50 километров на одной заправке, имели низкие динамические и скоростные характеристики.

Джост Конин использовал древесину не только в качестве топлива для автомобиля, но и как строительный материал для самого автомобиля

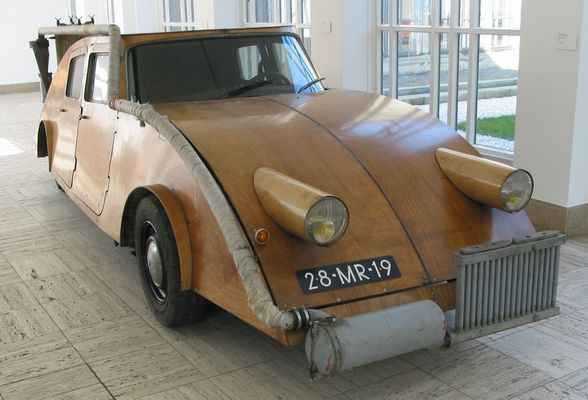

Газогенераторный деревянный автомобиль Джоста Конина

«Передвигаться по миру при помощи пилы и топора», – под таким девизом голландец Джост Конин (Joost Conijn) на своем газогенераторном автомобиле с прицепом, совершил двухмесячное путешествие по Европе, абсолютно не беспокоясь о заправочных станциях (которых он не видел в Румынии).

«Передвигаться по миру при помощи пилы и топора», — под таким девизом голландец Джост Конин (Joost Conijn) на своем газогенераторном автомобиле с прицепом, совершил двухмесячное путешествие по Европе Хотя прицеп в данном автомобиле использовался для других целей, для хранения дополнительного запаса дров, благодаря чему увеличивалось расстояние между «заправками». Интересно то, что Джост использовал древесину не только в качестве топлива автомобиля, но и как строительный материал для самого автомобиля.

www.drive2.ru

суть конструкции, принцип работы, процесс изготовления своими руками

Люди изобрели электричество, научились пользоваться солнечной и ветровой энергией, добывать различные полезные ископаемые, например, нефть и газ. Однако большинство из них всё так же продолжает сжигать в топках дерево. Опилками и прочими отходами деревообрабатывающей промышленности можно пользоваться, если своими руками изготовить газогенераторный автомобиль на дровах. Многие мастера сегодня успешно эксплуатируют подобные устройства.

Принцип работы автомобиля

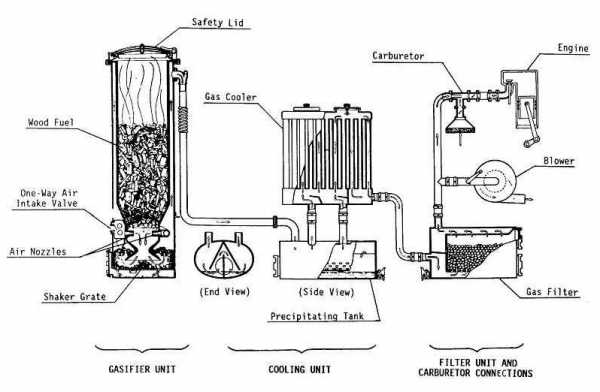

Особенностью газогенератора для автомобиля на дровах является агрегат, в котором происходит добыча газовой смеси. Затем она попадает в ДВС, где осуществляется ее сгорание. В результате этих процессов машина движется. При использовании такого прибора необходимо учитывать, что он занимает немало места и требует использования дополнительного оборудования — фильтра, трубки и радиатора.

Газогенератор — устройство, которое превращает дерево в газ. Всем известно, что именно газ является альтернативным энергетическим источником для автомобилей. Подтверждением этому служит большое количество газовых заправок. Однако добыть топливо самостоятельно не только можно, но и вполне реально. Бортовая конструкция способна вырабатывать столько ресурсов, сколько требуется автомобилю. Однако есть один нюанс: горячее топливо менее эффективно, особенно если в нем присутствуют примеси. Поэтому первым делом его нужно остудить, а затем очистить.

После выхода за пределы агрегата газ движется по трубам к фильтру, а потом к радиатору. Во время движения он очищается от пыли и кислот. Кроме того, снижается его температура. В процессе прохождения по лабиринтам примеси оседают на стенках в виде жидкости или твердых частиц. Через специальный тройник газ соединяется с кислородом и отправляется в двигатель. Затем смесь доходит не только до требуемой кондиции, но и оказывается в двигателе. После этого газ попадает в камеру сгорания и приводит автомобиль в движение.

Газогенератор автомобильный за 1 день — видеокурс

Подвеска, салон, двигатель и сцепление машины при этом остаются на своих местах. Единственная проблема заключается в том, где поместить газогенератор и как провести трубопровод, чтобы машина была похожа на паровоз. Все эти вопросы следует подробно изучить перед началом работ.

Суть газогенератора

Автомобиль на дровах своими руками вполне можно сделать. Изготовление газогенератора — посильная задача, впрочем, как и его установка. Для начала важно понять особенности агрегата и суть процесса. Сама конструкция представлена в виде зауженного в нижней части цилиндра. Образно можно назвать его бункером, накопителем для дров в котором является цилиндрическая часть. В узкой половине происходит сгорание.

Заготовки сами опускаются под действием собственной массы. Благодаря этому обеспечивается бесперебойная подача топлива к источнику горения. Зола оседает в специальной емкости, которая периодически требует чистки. Дрова загружаются в люк сверху.

Небольшие заготовки плотно размещают от колосников до крышки. Последняя герметично закрывается, чтобы минимизировать утечки. Устройство разжигают, спустя некоторое время машина может отправляться в путь.

Не следует путать конструкцию с открытым костром. Требуемый для горения кислород порциями подается через специальную трубку. На противоположной стороне располагается отверстие для выхода газа. При порционной подаче воздуха не осуществляется активное горение. Деревянные заготовки подвергаются пиролизу — тлеют на слабом огне, активно выделяя горючую смесь.

Машина на дровах — сделано в Донецке

Основное назначение газогенератора заключается в получении горючего газа, который называется оксидом углерода. Именно это вещество и будет гореть в ДВС. Эту процедуру можно позиционировать как полное и частичное сгорание, во время которого происходит образование оксида углерода. Кроме того, выделяется и углекислый газ. Дрова при сгорании в контакте с влагой образуют смесь, которая состоит из:

  • метана;
  • непредельных углеводородов;
  • оксида углерода;
  • водорода.

Кроме того, в процессе горения происходит выделение нескольких негорючих компонентов. К ним относятся:

  • кислород;
  • вода;
  • углекислый газ;
  • азот.

Виды конструкций

Существует три вида газогенераторов для автомобиля. Если кислород подается с нижней части, а газ отбирается сверху — это прямоточное изделие. При подобном размещении патрубков газовая смесь высвобождается при горении внизу конуса. В процессе движения газов через уголь и чурки из дерева происходит отдача воздуха и тепла. После того как заготовки пропускают через себя горячую газовую смесь, они просушиваются и готовятся к пиролизу.

Если подача кислорода для поддержки горения осуществляется в начале узкой части бункера, а газовая смесь отбирается снизу, тогда этот вид устройства именуется обратным или опрокинутым. Зажигание дерева осуществляется внутри, выше колосниковой зоны. Трубы для отвода газа располагаются ниже колосников. Подобный принцип работы аналогичен курительной трубке.

Имеется и альтернативный вариант — камера сгорания у обратного газогенератора ограничивается специальной наклонной перегородкой. Напротив трубы подачи кислорода с обратной стороны перегородки имеется ниша, из которой проводится отбор горючего газа. Патрубки кислородной подачи и отвода газа размещаются на одном уровне. Линия подвода труб пересекает бункер поперек, поэтому подобную конструкцию называют горизонтальной.

3) Газогенератор на дровах своими руками #3

Прямоточные и горизонтальные газогенераторы хорошо показали себя при использовании торфа, древесного угля или кокса. Опрокинутый вид оборудования широко используется для езды на сухих чурках из дерева.

Особенности устройства

Характерной чертой всех газогенераторов является перемещение углекислого газа (диоксида углерода) через разлагающийся уголь. При этом газовая смесь отдает излишки воздуха и преобразуется в оксид углерода. Желательно, чтобы между теплообменником и камерой сгорания размещался циклонный фильтр. Это необходимо для того, чтобы газовая смесь очищалась от всевозможных механических примесей. Подобное устройство может задерживать около 90% летучей пыли.

Радиатор выполняет существенную роль. Охлаждаясь, газ становится более концентрированным и уменьшается в объемах. Это способствует подаче в ДВС большего количества топлива. Мощность двигателя в период эксплуатации напрямую зависит от температурных показателей газообразной смеси. Это обусловлено тем, что газ устойчив к детонации, поэтому его нужно охлаждать для усиления сжатия.

Компактным считается фильтрующий элемент тонкой очистки, сделанный из двух канистр. Внутри емкостей располагают минвату и шлак в гранулах. Они и будут хорошо чистить газ. В нижней части фильтра и теплообменника в обязательном порядке нужно установить краны. Это необходимо для стравливания конденсата. После очистки и остывания газовой смеси выпадает роса. Каждые 200 км езды в емкости собирается около 3 л жидкости.

Сварные швы и места соединения обязательно должны быть герметичными, поскольку в случае утечки при постоянном добавлении дров скорость и производительность двигателя авто будут оставаться на минимальном уровне. Собранный агрегат должен быть хорошо закреплен, чтобы он не разрушился от вибрации во время движения.

газогенератор на авто своими руками

Рекомендации по установке

Газогенераторный двигатель на дровах для автомобиля может быть различных форм и размеров. Для этих показателей не существует каких-либо определенных требований. Однако необходимо учитывать, что прибор должен обязательно быть создан из металла толщиной не менее 3 мм. Где именно установить конструкцию, каждый автолюбитель решает самостоятельно.

При выборе месторасположения важно продумать не только размеры всего агрегата, теплообменника и фильтров, а также длину патрубков. Важно, чтобы загрузка партии топлива происходила через крышку сверху. Во время работы двигателя дозаправка осуществляется с незначительным выделением газа. Если ДВС заглушен, а в устройстве продолжает гореть масса, загрузка новой партии сопровождается появлением обильного облака.

Поместить подобное устройство можно только снаружи автомобиля и обязательно сзади. Это обусловлено тем, что к конструкции должен быть свободный доступ. Чем длиннее планируемые дистанции без дозаправки, тем больше размеры изделия. Составляющие элементы аппарата должны быть сделаны в соответствии с размерами бункера.

Газогенератор на грузовой машине можно разместить между кабиной и бортом с водительской стороны. Трубы, теплообменник и фильтрующий элемент разрешается размещать за кабиной. Фильтр тонкой очистки следует расположить на противоположной части кабины (за дверью пассажира). Для удобного удаления конденсата патрубки и дренажные краны выводят ниже фильтрующего элемента тонкой очистки.

На легковой машине аппарат рекомендуется устанавливать на открытой части. Для этого можно модифицировать багажник, приварить прицеп и т. д. Все зависит от вкусовых предпочтений и фантазий владельца. Не рекомендуется устанавливать оборудование в багажнике под крышкой, так как во время его эксплуатации в салон автомобиля будут попадать дым и угольная пыль.

Газогенератор — агрегат, с помощью которого получается горючий газ. После прогона последнего через очистительные фильтры и охлаждающий радиатор получается чистая и холодная газовая смесь. Оксид углерода может заменить классический вариант топлива, обеспечивая двигателю бесперебойную работу. Бензиновые ДВС функционируют с газогенераторным устройством без существенных потерь производительности.

Изготовление своими руками

Производство любого устройства начинается с изготовления чертежа. После изучения подробной информации человек имеет представление о внешней конструкции агрегата. Затем остается воплотить свою идею в жизнь.

Чтобы устройство выглядело эстетично, следует правильно подобрать детали. Для его изготовления понадобятся:

  • бочка на 100 л;
  • бидон из стали с плотной крышкой на фиксаторах;
  • труба с толстыми стенами диаметром 15—16 см и длиной 30 см;
  • огнетушитель;
  • лист стали толщиной 0,6—1 см;
  • часть бытового отопительного радиатора.

Сначала нужно вверху трубы проделать 5—6 отверстий. Она станет верхней частью конструкции. К одному из полученных отверстий следует приварить трубку подачи кислорода. Через остальные будет выходить газ. В нижней части необходимо приварить перфорированное днище из нержавейки. Получится колосниковая часть, на которой разместятся угли. Пыль будет выходить через отверстия.

С внутренней части получившегося стакана приваривается конус из металла для подачи углей. Затем следует приварить металлический лист с отверстием, размер которого совпадает с внутренним диаметром трубы. Конструкция должна размещаться перпендикулярно в верхней части трубки. Лист станет дном бункера. Функции последнего будет выполнять бидон.

Полученную заготовку помещают в бочку и приваривают таким образом, чтобы внизу осталось место для золы, а горлышко бидона размещалось над бочкой. Затем одно из отверстий бидона нужно совместить с камерой сгорания и соединить трубкой подачи кислорода. Далее в верхней части приваривают металлический лист, который перекрывает разницу размеров горловины бидона и бочки. Конструкция готова.

Сделать авто на дровах своими руками не так просто, как может показаться на первый взгляд. Процедура требует больших затрат сил и времени. Однако для умелого мастера, который готов экспериментировать и не боится трудностей, это вполне реальная задача. Очень важно подробно изучить устройство и принцип работы изделия, а также правильно составить его чертеж.

Газогенератор- серия 2 ( простой ) удачная версия — 2 (+ схема)

oventilyacii.ru

Газогенераторные автомобили с дровами в баке

Газогенераторный автомобиль

Во время Второй мировой войны в Европе почти каждое транспортное средство было переоборудовано на использование дров в качестве топлива.
Автомобили, работающие на древесном газу (также еще называемые газогенераторные автомобили) хоть и теряют свою элегантность во внешнем виде, но очень эффективны, по сравнению со своими бензиновыми собратьями, в плане экологичности и могут равняться с электромобилями.
Рост цен на топливо  приводит к возобновлению интереса к этой почти забытой технологии: во всем мире, десятки любителей разъезжают по улицам городов на своих самодельных газогенераторных автомобилях.

Процесс образования газогенераторного газа (синтез газа), при котором органический материал превращается в горючий газ, начинает происходить под воздействием тепла при температуре 1400 ° C .

Первое использование древесины для образования горючего газа начинается с 1870 года, тогда его использовали для уличного освещения и приготовления пищи.

В 1920-х годах, немецкий инженер Жорж Эмбер разработал генератор, вырабатывающий древесный газ для мобильного использования. Получаемый газ очищался, немного охлаждался, а затем подавался в камеру сгорания двигателя автомобиля, при этом, двигатель практически не нуждался в переделке.

С 1931 года началось массовое производство генераторов Эмбера. В конце 1930-х годов, уже около 9000 транспортных средств использовали газогенераторы исключительно в Европе.

Вторая мировая война

Газогенераторные технологии стали обычным явлением во многих европейских странах во время Второй мировой войны, из-за ограничения и дефицита ископаемых и жидких видов топлива. В одной только Германии, к концу войны, около 500.000 автомобилей были дооборудованы газогенераторами для эксплуатации на древесном газу.



Газогенераторные гражданские автомобили времен Второй мировой войны

Было построено около 3000 «заправочных станций», где водители могли запастись дровами. Не только легковые автомобили, но и грузовые автомобили, автобусы, трактора, мотоциклы, корабли и поезда были оснащены газогенераторными установками. Даже некоторые танки были оборудованы газогенераторными установками, хотя для военных целей немцы производили жидкие синтетические топлива (сделанные из дерева или угля).



500.000 газогенераторных гражданских автомобилей к концу войны в Германии

В 1942 (когда технология еще не достигла пика своей популярности), насчитывалось около 73000 газогенераторных автомобилей в Швеции, во Франции 65000, 10000 в Дании, 9000 в Австрии и Норвегии, и почти 8000 в Швейцарии. В Финляндии числилось 43000 газогенератрных машин в 1944 году, из которых 30000 были автобусы и грузовые автомобили, 7000 легковые автомобили, 4000 тракторов и 600 лодок.

Газогенераторные автомобили также появилась в США и в Азии. В Австралии насчитывалось около 72000 газогенераторных автомобилей. В общей сложности более миллиона автомобилей использующих древесный газ находилось в эксплуатации во время Второй мировой войны.



После войны, когда бензин стал вновь доступен, газогенераторные технологии почти мгновенно канули в лету. В начале 1950-х годов, в Западной Германии осталось только около 20000 газогенераторов.

Программа исследований в Швеции

Рост цен на топливо и глобальное потепление привело к возобновлению интереса к дровам, как к непосредственному топливу. Многие независимые инженеры по всему миру занялись переоборудованием стандартных автомобилей на использование древесного газа в качастве автомобильного топлива. Характерно, что большая часть этих современных газогенераторов разрабатывается в Скандинавии.

В 1957 году правительство Швеции создало исследовательскую программу для подготовки к возможности быстрого перехода автомобилей на использование древесного газа, в случае внезапной нехватки нефти. Швеция не имеет запасов нефти, но у нее есть огромные лесные массивы, которые могут использоваться в качестве топлива. Целью этого исследования была разработка улучшенной, стандартизированной установки, которая может быть адаптирована для использования на всех видах транспортных средств. Это исследование поддерживалось производителем автомобилей Volvo. В результате изучения работы автомобилей и тракторов на протяженности 100.000 км пробега, были получены большие теоретические знания и практический опыт.

Некоторые финские любители инженеры использовали эти данные для дальнейшего развития технологии, например Юха Сипиля (на изображении слева).

Газогенераторная установка вырабатывающая древесный газ, выглядит как большой подогреватель воды. Эту установку можно разместить на прицепе (хотя это затрудняет парковку автомобиля), в багажнике автомобиля (занимает почти все багажное отделение) или на платформе в передней или задней части автомобиля (наиболее популярный вариант в Европе). На американских пикапах, генератор помещается в кузове. Во время Второй мировой войны, некоторые автомобили были оснащены встроенным генератором, полностью скрытым от глаз.

Топливо для газогенератора

Топливо для газогенераторных автомобилей состоит из древесины или щепы (фото слева). Древесный уголь также может быть использован, но это приводит к потере до 50 процентов энергии, содержащейся в оригинальной биомассе. С другой стороны, уголь содержит больше энергии за счет более высокой калорийности, так что спектр топлив может быть разнообразен. В принципе, любой органический материал может быть использован. Во время Второй мировой войны, уголь и торф использовались, но лес был основным видом топлива.



Голландская Volvo 240

Один из наиболее удачных газогенераторных автомобилей был построен в 2008 году голландцем Джоном. Многие автомобили, оборудованные газогенераторами, имели громоздкую конструкцию и не очень привлекательный вид. Голландская Volvo 240, укомплектована современной газогенераторной системой из нержавеющей стали, и имеет современный элегантный вид.

“Получить древесный газ не так уж трудно”, говорит Джон, намного труднее получить чистый древесный газ. У Джона есть много нареканий на автомобильные газогенераторные установки, так как производимый ими газ содержит много примесей.

Джон из Голландии твердо уверен, что газогенераторные установки вырабатывающие древесный газ намного перспективнее использовать стационарно, например, для отопления помещения и для бытовых нужд, для производства электроэнергии, и для подобных производств. Газогенераторный автомобиль Volvo 240 рассчитан прежде всего для демонстрации возможностей газогенераторной технологии.

Возле автомобиля Джона и возле подобных газогенераторных автомобилей всегда собирается много восхищенного и заинтересованного народа. Тем не менее автомобильные газогенераторные установки для идеалистов и на время кризиса – считает Джон.

Технические возможности

Газогенераторная Volvo 240 достигает максимальной скорости 120 километров в час (75 миль / ч) и может поддерживать крейсерскую скорость 110 км / ч (68 миль / ч). “Топливный бак” может содержать 30 кг (66 фунтов) древесины, этого достаточно для примерно 100 километров пробега (62 миль), что сравнимо с электромобилем.

Если заднее сидение загрузить мешками с древесиной, то дальность пробега увеличивается до 400 километров (250 миль). Опять же, это сравнимо с электромобилем, если пространство для пассажира приносится в жертву для установки дополнительных батарей, как в случае с Tesla Roadster или электромобилем Mini Cooper. (В газогенераторе дополнительно ко всему, периодически нужно брать мешок с древесиной из заднего сидения и высыпать в бак).

Прицепной газогенератор

Существует принципиально другой подход к переоборудованию автомобилей газогенераторными системами. Это способ размещения газгена на прицепе. Такой подход избрал Веса Микконен. Последняя его работа – это газогенераторный Lincoln Continental 1979 Mark V, большой тяжелый американский автомобиль класса купе. Lincoln потребляет 50 кг (110 фунтов) древесины на каждые 100 километров пробега(62 миль) и является значительно менее экономным, чем Volvo Джона. Вес Микконен также переоборудовал Toyota Camry, более экономичный автомобиль. Этот автомобиль потребляет всего 20 кг (44 фунтов) древесины при таком же пробеге. Однако прицеп остался почти таким же большим, как и сам автомобиль.

Оптимизация электромобилей может происходить за счет уменьшения размеров и облегчения общего веса. С двоюродными братьями газогенераторными автомобилями такой способ не подходит. Хотя со времен Второй мировой войны газогенераторные автомобили стали намного совершеннее. Автомобили военных времен могли проезжать 20 – 50 километров на одной заправке, имели низкие динамические и скоростные характеристики.



Газогенераторный деревянный автомобиль Джоста Конина

«Передвигаться по миру при помощи пилы и топора», – под таким девизом голландец Джост Конин (Joost Conijn) на своем газогенераторном автомобиле с прицепом, совершил двухмесячное путешествие по Европе, абсолютно не беспокоясь о заправочных станциях (которых он не видел в Румынии).

Хотя прицеп в данном автомобиле использовался для других целей, для хранения дополнительного запаса дров, благодаря чему увеличивалось расстояние между «заправками». Интересно то, что Джост использовал древесину не только в качестве топлива автомобиля, но и как строительный материал для самого автомобиля.

В 1990-х годах водород рассматривали в качестве альтернативного топлива будущего. Затем большие надежды возлагались на биотопливо. Позже большое внимание привлекло развитие электрических технологий в автомобилестроении. Если и эта технология не получит дальнейшего продолжения (тому есть объективные предпосылки), тогда наше внимание вновь сможет переключиться на газогенераторные автомобили.

Несмотря на высокое развитие промышленных технологий, использование древесного газа в автомобилях, представляет интерес с экологической точки зрения, по сравнению с другими альтернативными видами топлива. Газификация древесины несколько более эффективна, по сравнения с обычным сжиганием древесины, так как при обычном сжигании теряется до 25 процентов содержащейся энергии. При использовании газогенератора в автомобиле возрастает потребление энергии в 1,5 раза по сравнению с автомобилем работающем на бензиновом топливе (включая потери на предварительный нагрев системы и увеличение веса самой машины). Если принять к сведению, что необходимая для нужд энергия транспортируется, а затем вырабатывается из нефти то и газификация древесины остается эффективна по сравнению с бензином. Так же следует учитывать, что древесина является возобновляемым источником энергии, а бензин нет.

Преимущества газогенераторных автомобилей

Самое главное преимущество газогенераторных автомобилей заключается в том, что в нем используется возобновляемое топливо без какой-либо предварительной обработки. А на преобразование биомассы в жидкое топливо, такое как этанол или биодизель, может расходоваться энергии (в том числе и СО2) больше, чем содержится в изначальном сырье. В газогенераторном автомобиле для производства топлива энергия не используется, за исключением порезки и рубки древесины.

Газогенераторный автомобиль не нуждается в мощных химических аккумуляторных батареях и это является преимуществом перед электромобилем. Химические аккумуляторы имеют свойство саморазряжаться и нужно не забывать их заряжать перед эксплуатацией. Устройства, вырабатывающие древесный газ являются, как бы, натуральными аккумуляторами. Отсутствует необходимость в высокотехнологичной обработке отработавших и неисправных химических аккумуляторных батарей. Отходами работы газогенераторной установки является зола, которая может быть использована в качестве удобрения.

Правильно сконструированный автомобильный газогенератор значительно меньше засоряет воздушное пространство, чем бензиновый или дизельный автомобиль.

Газификация древесины значительно чище, чем непосредственное сжигание древесины: выбросы в атмосферу сопоставимы с выбросами при сжигании природного газа. При эксплуатации электромобиль не засоряет атмосферу, но позже, для зарядки аккумуляторов нужно приложить энергию, которая, пока что добывается традиционным путем.

Недостатки газогенераторных автомобилей

Несмотря на многие преимущества в эксплуатации газогенераторных автомобилей, следует понимать, что это не самое оптимальное решение. Установка, производящая газ, занимает много места и весит несколько сотен килограммов – и весь этот «завод» приходится возить с собой и на себе. Газовое оборудование имеет большой размер из-за того, что древесный газ имеет низкую удельную энергию. Энергетическая ценность древесного газа составляет около 5,7 МДж / кг, по сравнению с 44 МДж / кг у бензина и 56 МДж / кг у природного газа.

При работе на газогенераторном газе не удается достигнуть скорости и ускорения, как на бензине. Так происходит потому, что древесный газ состоит примерно из 50 процентов азота, 20 процентов окиси углерода, 18 процентов водорода, 8 процентов двуокиси углерода и 4 процента метана. Азот не поддерживает горение, а углеродные соединения снижают горение газа. Из-за высокого содержания азота двигатель получает меньше топлива, что приводит к снижению мощности на 30-50 процентов. Из-за медленного горения газа практически не используются высокие обороты, и снижаются динамические характеристики автомобиля.





Опель Кадет, оснащенный газогенераторной установкой

Автомобили с небольшим объемом двигателя тоже можно оборудовать генераторами древесного газа (например, Opel Kadett на рисунке выше), но все же лучше оснащать газогенераторами большие автомобили с мощными двигателями. На маломощных двигателях, в некоторых ситуациях, наблюдается сильная нехватка мощности и динамики двигателя.

Сама газогенераторная установка может быть изготовлена и меньшего размера для небольшого автомобиля, но это уменьшение не будет пропорциональным размеру автомобиля. Были сконструированы газогенераторы и для мотоциклов, но их габаритные размеры сопоставимы с мотоциклетной коляской. Хотя этот размер значительно меньше, чем устройства для автобуса, грузовика, поезда или корабля.

Удобство использования газогенераторного автомобиля

Еще одна известная проблема газогенераторных автомобилей заключается в том, что они не очень удобны в использовании (хотя и значительно улучшились по сравнению с технологиями, используемыми во время войны). Тем не менее, несмотря на улучшения, современному газогенератору требуется около 10 минут, чтобы выйти на рабочую температуру, поэтому не получится сесть в автомобиль и немедленно уехать.

Кроме того, перед каждой последующей заправкой необходимо извлечь лопаткой золу – отработку предыдущего горения. Образование смол уже не так проблематично, чем это было 70 лет назад, но и сейчас это очень ответственный момент, так как фильтры должны очищаться регулярно и качественно, что требует дополнительного частого обслуживания. В общем, газогенераторный автомобиль требует дополнительных хлопот, полностью отсутствующих в работе бензинового автомобиля.

Высокая концентрация смертельного угарного газа требует дополнительных мер предосторожности и контроля от возможной протечки в трубопроводе. Если установка находится в багажнике, то не следует экономить на датчике СО в салоне автомобиля. Нельзя запускать газогенераторную систему в помещении (гараже), так как при запуске и выходе на рабочий режим должно быть открытое пламя (рисунок слева).

Массовое производство газогенераторных автомобилей



Газогенераторный Volkswagen Beetle, выпускаемый на заводе

Все транспортные средств, описанные выше, построены инженерами любителями. Можно предположить, если бы было решено выпускать газогенераторные автомобили профессионально в заводских условиях, то, скорее всего, многие недостатки были бы устранены, а преимуществ стало бы больше. Такие автомобили могли бы выглядеть более привлекательно.

Например, в автомобилях Volkswagen, выпускаемых в заводских условиях во время Второй мировой войны, весь газогенераторный механизм был скрыт под капотом. С передней стороны в капоте находился только люк для загрузки дров. Все остальные части установки не были видны.

Еще один вариант газогенераторного автомобиля выпускаемого в заводских условиях – Mercedes-Benz. Как видно на фотографии ниже, весь механизм газогенератора скрыт под капотом багажника.



Газогенераторный Mercedes-Benz 230, выпускаемый на заводе

Вырубка леса

К сожалению, увеличение использования древесного газа и биотоплива может привести к образованию новой проблемы. И массовое производство газогенераторных автомобилей может усугубить эту проблему. Если начать значительно увеличивать количество автомобилей, использующих древесный газ или биотопливо, то в таком же количестве начнут снижаться запасы деревьев, а сельскохозяйственные земли будут принесены в жертву для выращивания культур, перерабатываемых на биотопливо, а это может привести к образованию голода. Использование газогенераторной техники во Франции во время Второй мировой войны стало причиной резкого уменьшения лесных запасов. Так же и другие технологии производства биотоплива приводят к уменьшению выращивания полезных для человека растений.

Хотя, наличие газогенераторного автомобиля может привести к более умеренному его использованию:
прогревать в течении 10 минут газогенератор или использовать велосипед для перемещения в магазин за продуктами – скорее всего выбор будет сделан в пользу последнего;
рубить в течении 3-х часов дрова для поездки на пляж или воспользоваться поездом – вероятно выбор будет в пользу последнего.



На запуск и разогрев газогенератора нужно потратить минимум 10 минут времени

Как бы там ни было, газогенераторные автомобили не могут равняться с бензиновыми и дизельными автомобилями. Только глобальная нехватка нефти или очень большое удорожание ее сможет заставить нас пересесть на газогенераторный автомобиль.

По материалам: sintezgaz.org.ua

газогенератор,газогенератор своими руками,Газогенератора,газогенераторы бытовые,генератор, газогенераторный автомобиль



www.ecotoc.ru

Газогенераторный автомобиль — Википедия

Газогенераторный автомобиль на базе ГАЗ. 1943 г. Автомобиль с газогенераторной установкой, Берлин, 1946

Газогенера́торный автомоби́ль — автомобиль, двигатель внутреннего сгорания которого получает в качестве топливной смеси газ, вырабатываемый газогенератором.

Технологический процесс

В качестве топлива могут использоваться дрова, угольные брикеты, торф и т. п. Принцип работы газогенератора основан на неполном сгорании углерода. Углерод при сгорании может присоединить один атом кислорода или два, с образованием соответственно монооксида (угарный газ) и диоксида (углекислый газ). При неполном сгорании углерода выделяется практически треть энергии от величины полного сгорания. Таким образом, полученный газ обладает гораздо меньшей теплотой сгорания, чем исходное твёрдое топливо. Кроме того, в газогенераторе при газификации древесины, а также при газификации угля с добавлением воды (как правило в виде пара) идёт экзотермическая реакция между образующимся монооксидом углерода и водой с образованием водорода и углекислого газа. Эта реакция снижает температуру полученного газа и повышает КПД процесса до величины 75-80 %. В случае же если нет необходимости перед использованием охлаждать газ, то КПД газификации составит 100 %[источник не указан 409 дней]. То есть фактически будет осуществлено двухстадийное полное сжигание твёрдого топлива.

Калорийность полученного газа достаточно низкая вследствие разбавления его азотом. Но поскольку для его сгорания требуется значительно меньше воздуха, чем для сгорания углеводородов, то калорийность рабочей смеси (газ + воздух) лишь незначительно ниже чем у традиционных топливовоздушных смесей. Основной причиной снижения мощности транспортных двигателей используемых для работы на газе без переделки является уменьшение величины заряда рабочей смеси, поскольку добиться удовлетворительного охлаждения газа на подвижной технике затруднительно. Но эта проблема не имеет существенного значения для стационарных двигателей, где масса и габариты охладителя мало ограничены. На двигателях, специально изменённых или специально разработанных для работы на генераторном газе, посредством повышения степени сжатия и незначительного наддува газогенератора, достигаются равные с бензиновыми двигателями литровые мощности.

Газогенератор обычно применяется при наличии уже имеющихся ДВС (как бензиновых, так и дизельных) и отсутствии основного жидкого (бензин, солярка) топлива для них.

Видео по теме

История

В 1799 году французский инженер Филипп Лебон открыл светильный газ и получил патент на использование и способ получения светильного газа путём сухой перегонки древесины или угля. В 1801 году Лебон взял патент на конструкцию газового двигателя, однако в 1804 году он был убит, не успев воплотить в жизнь своё изобретение.

В 1860 г. бельгийский официант и, по совместительству, инженер-любитель Этьен Ленуар создал и запатентовал двигатель внутреннего сгорания, работающий на светильном газе.

В 1862—1863 гг. газогенераторная силовая установка мощностью до 4 л.с. была установлена на восьмиместный открытый омнибус. КПД двухтактного двигателя Ленуара достигал всего 5 %. Разбогатев, Ленуар перестал работать над усовершенствованием своей машины, поэтому, когда на Парижской всемирной выставке 1878 г. публике был продемонстрирован четырёхтактный газовый двигатель немецкого инженера Николаса Отто с КПД 16 %, слава пионера газогенераторного двигателестроения, к сожалению, быстро померкла.

В 1883 г. английский инженер Э. Даусон впервые сформулировал концепцию сочетания газогенератора и двигателя внутреннего сгорания в едином блоке, который целиком мог быть установлен на транспортной или иной машине. Значение этой работы было настоль велико, что в течение некоторого времени полуводяной газогенератор повсеместно назывался «газом Даусона».
Первый классический газогенераторный автомобиль, использующий в качестве топлива древесные чурки и древесный уголь, был построен Тейлором в 1900 г. во Франции (патент в России выдан в 1901 г.).

В 1891 году отставной лейтенант Российского флота Евгений Яковлев построил завод газовых и керосиновых двигателей в Санкт-Петербурге на Большой Спасской улице, однако конкуренцию с нефтяными и бензиновыми двигателями его продукция не выдержала.

В 1916 г. начались регулярные рейсы газогенераторного автобуса между Парижем и Руаном (протяжённость маршрута по разным данным составляла от 125 до 140 км).

В 1919 г. французский инженер Георг Имберт создал газогенератор прямоточного (обращённого) типа, в котором топливо и газифицирующий агент при газификации движутся в одном направлении. В 1921 был создан автомобиль с газогенератором на этом принципе. При этом древесина пиролизуется не в цилиндрах (как у Форда, Круппа или Порше), а в котле, где древесина «сжигалась» при недостатке кислорода (частичнозамещённый пиролиз), что являлось большим шагом вперед по сравнению с полукоксованием от Круппа. Это позволило настолько улучшить качество газогенераторов, что газогенераторные двигатели снова стали реальными конкурентами бензиновых и дизельных двигателей.

В Германии во время войны стали делать газогенераторы не только дровяные, но и на брикетах из буроугольной крошки и пыли, так как этого топлива там было достаточно много. Грузовики с газогенераторами ездили не быстро — 20 км в час — на низкокалорийном газе, в который превращались в газогенераторе дрова. В некоторых странах мира и в настоящее время используют такие автомобили (в очень небольших количествах), довольно много их в сельской местности Северной Кореи[1].

В 1938 г. в Европе насчитывалось около 9 тыс. автомашин, работавших на газогенераторном горючем. К 1941 г. это количество увеличилось почти в 50 раз. В том числе в Германии их число достигло 300 тыс.

Первое в СССР испытание автомобиля на шасси ФИАТ-15 с газогенераторной установкой В. С. Наумова состоялось в 1928 году. В 1934 году проведён первый испытательный пробег газогенераторных автомобилей по маршруту Москва — Ленинград — Москва, в котором участвовали ГАЗ-АА и ЗИС-5 с установками, спроектированными в НАТИ[2].

В СССР в 1936 г. было принято постановление СНК СССР о производстве газогенераторных автомобилей и тракторов.
В 1936 году выпущена первая партия газогенераторных грузовиков ЗИС-13, а затем — ЗИС-21 и на Горьковском заводе — ГАЗ-42. В начале 1941 года выпускались работавшие на древесных чурках газогенераторные установки для автомобилей ЗИС, тракторов ЧТЗ и ХТЗ. Они имели существенные недостатки: небольшую мощность, быстрый износ металла, заводские дефекты, приводившие к большим простоям. Однако газогенераторные автомобили и трактора стали большим плюсом во время Великой Отечественной войны — они активно использовались в тылу.

В трудные годы войны все машины Колымы были переведены на газогенераторное топливо, или, проще говоря, на обыкновенную деревянную чурку. Были специальные комбинаты по заготовке и сушке «чурочки» — так ласково называли её шофёры. Уходя в рейс, водитель брал шесть-восемь мешков чурки, которые по мере необходимости засыпал в специальный бункер. Дерево сгорало, образовавшийся газ «двигал» машину.

Ясное дело, что «газген» появился не от хорошей жизни — не хватало бензина. Первая конструкция газогенераторного устройства была неудачной… Рационализаторы Аткинской автобазы решили заставить «газген» работать лучше. И они добились своего: сделали надёжным «газген» на трассе, грузоподъёмность его повысили до семи тонн. А опытные шофёры на такую машину брали прицепы до восьми тонн. На ВДНХ в 1945 году колымские «газгены» заняли первое место.

См. также

Примечания

  1. ↑ Северная Корея. День 3. Мавзолей Ким Ир Сена
  2. Шугуров Л. М., Ширшов В. П. Автомобили Страны Советов. — 2-е изд., перераб. и доп. — М.: ДОСААФ, 1983. — 128 с. — 150 000 экз.
  3. Шайдуров С. А. Берег двух океанов. — М.: «Советская Россия», 1975. — С. 75—76. — 192 с. — 50 000 экз.

Литература

  • Копытов В. В. Газификация конденсированных топлив: ретроспективный обзор, современное состояние дел и перспективы развития. — 2012. — 504 с. — ISBN 978-5-9729-0052-7.

Ссылки

wikipedia.green

Газогенераторный автомобиль — это… Что такое Газогенераторный автомобиль?

Газогенераторный автомобиль на базе ГАЗ. 1943 г.

Автомобиль с газогенераторной установкой, Берлин, 1946

Газогенера́торный автомоби́ль — автомобиль, двигатель которого получает в качестве топливной смеси газ, вырабатываемый газогенератором.

В качестве топлива могут использоваться дрова, угольные брикеты, торф и т. п. Принцип работы газогенератора основан на неполном сгорании углерода. Углерод при сгорании может присоединить один атом кислорода или два, с образованием соответственно монооксида (угарный газ) и диоксида (углекислый газ). При неполном сгорании углерода выделяется практически треть энергии от величины полного сгорания. Таким образом, полученный газ обладает гораздо меньшей теплотой сгорания, чем исходное твёрдое топливо. Кроме того, в газогенераторе при газификации древесины, а также при газификации угля с добавлением воды (как правило в виде пара) идёт экзотермическая реакция между образующимся монооксидом углерода и водой с образованием водорода и углекислого газа. Эта реакция снижает температуру полученного газа и повышает КПД процесса до величины 75-80%. В случае же если нет необходимости перед использованием охлаждать газ, то КПД газификации составит 100%. Т. е. фактически будет осуществлено двухстадийное полное сжигание твёрдого топлива.

Калорийность полученного газа достаточно низкая вследствие разбавления его азотом. Но поскольку для его сгорания требуется значительно меньше воздуха, чем для сгорания углеводородов, то калорийность рабочей смеси (газ + воздух) лишь незначительно ниже чем у традиционных топливовоздушных смесей. Основной причиной снижения мощности транспортных двигателей используемых для работы на газе без переделки является уменьшение величины заряда рабочей смеси, поскольку добиться удовлетворительного охлаждения газа на подвижной технике затруднительно. Но эта проблема не имеет существенного значения для стационарных двигателей, где масса и габариты охладителя мало ограничены. На двигателях, специально изменённых или специально разработанных для работы на генераторном газе, посредством повышения степени сжатия и незначительного наддува газогенератора, достигаются равные с бензиновыми двигателями литровые мощности.

Газогенератор обычно применяется при наличии уже имеющихся ДВС (как бензиновых, так и дизельных) и отсутствии основного жидкого (бензин, солярка) топлива для них.

В Германии во время войны стали делать газогенераторы не только дровяные, но и на брикетах из буроугольной крошки и пыли, так как этого топлива там было достаточно много. Грузовики с газогенераторами ездили не быстро — 20 км в час — на низкокалорийном газе, в который превращались в газогенераторе дрова. В некоторых странах мира и в настоящее время используют такие автомобили (в очень небольших количествах), довольно много их в сельской местности Северной Кореи[1].

История

Созданием газогенераторов, в том виде в котором они есть сейчас, мир обязан Георгу Имберту (Georges Christian Peter Imbert) (26 марта 1884 г. – 1950 г.). На протяжении всей своей жизни он занимался увеличением мощностей газогенераторов, а также внедрением их в повседневный быт.

В 1938 г. в Европе насчитывалось около 9 тыс. автомашин, работавших на газогенераторном горючем. К 1941 г. это количество увеличилось почти в 50 раз. В том числе в Германии их число достигло 300 тыс.

Первое в СССР испытание автомобиля на шасси ФИАТ-15 с газогенераторной установкой В. С. Наумова состоялось в 1928 году. В 1934 году проведён первый испытательный пробег газогенераторных автомобилей по маршруту Москва — Ленинград — Москва, в котором участвовали ГАЗ-АА и ЗИС-5 с установками, спроектированными в НАТИ[2].

В СССР в 1936 г. было принято постановление СНК СССР о производстве газогенераторных автомобилей и тракторов.
В 1936 году выпущена первая партия газогенераторных грузовиков ЗИС-13, а затем — ЗИС-21 и на Горьковском заводе — ГАЗ-42. В начале 1941 года выпускались работавшие на древесных чурках газогенераторные установки для автомобилей ЗИС, тракторов ЧТЗ и ХТЗ. Они имели существенные недостатки: небольшую мощность, быстрый износ металла, заводские дефекты, приводившие к большим простоям. Однако газогенераторные автомобили и трактора стали большим плюсом во время Великой Отечественной войны – они активно использовались в тылу.

В трудные годы войны все машины Колымы были переведены на газогенераторное топливо, или, проще говоря, на обыкновенную деревянную чурку. Были специальные комбинаты по заготовке и сушке «чурочки» — так ласково называли её шофёры. Уходя в рейс, водитель брал шесть-восемь мешков чурки, которые по мере необходимости засыпал в специальный бункер. Дерево сгорало, образовавшийся газ «двигал» машину.

Ясное дело, что «газген» появился не от хорошей жизни — не хватало бензина. Первая конструкция газогенераторного устройства была неудачной… Рационализаторы Аткинской автобазы решили заставить «газген» работать лучше. И они добились своего: сделали надёжным «газген» на трассе, грузоподъёмность его повысили до семи тонн. А опытные шофёры на такую машину брали прицепы до восьми тонн. На ВДНХ в 1945 году колымские «газгены» заняли первое место.

— С. Шайдуров, «Берег двух океанов»[3]

См. также

Примечания

  1. Северная Корея. День 3. Мавзолей Ким Ир Сена
  2. Шугуров Л. М., Ширшов В. П. Автомобили Страны Советов. — 2-е изд., перераб. и доп. — М.: ДОСААФ, 1983. — 128 с. — 150 000 экз.
  3. Шайдуров С. А. Берег двух океанов. — М.: «Советская Россия», 1975. — С. 75—76. — 192 с. — 50 000 экз.

Ссылки

biograf.academic.ru

Газогенераторный автомобиль — Википедия

Газогенераторный автомобиль на базе ГАЗ. 1943 г. Автомобиль с газогенераторной установкой, Берлин, 1946

Газогенера́торный автомоби́ль — автомобиль, двигатель внутреннего сгорания которого получает в качестве топливной смеси газ, вырабатываемый газогенератором.

Технологический процесс

В качестве топлива могут использоваться дрова, угольные брикеты, торф и т. п. Принцип работы газогенератора основан на неполном сгорании углерода. Углерод при сгорании может присоединить один атом кислорода или два, с образованием соответственно монооксида (угарный газ) и диоксида (углекислый газ). При неполном сгорании углерода выделяется практически треть энергии от величины полного сгорания. Таким образом, полученный газ обладает гораздо меньшей теплотой сгорания, чем исходное твёрдое топливо. Кроме того, в газогенераторе при газификации древесины, а также при газификации угля с добавлением воды (как правило в виде пара) идёт экзотермическая реакция между образующимся монооксидом углерода и водой с образованием водорода и углекислого газа. Эта реакция снижает температуру полученного газа и повышает КПД процесса до величины 75-80 %. В случае же если нет необходимости перед использованием охлаждать газ, то КПД газификации составит 100 %[источник не указан 409 дней]. То есть фактически будет осуществлено двухстадийное полное сжигание твёрдого топлива.

Калорийность полученного газа достаточно низкая вследствие разбавления его азотом. Но поскольку для его сгорания требуется значительно меньше воздуха, чем для сгорания углеводородов, то калорийность рабочей смеси (газ + воздух) лишь незначительно ниже чем у традиционных топливовоздушных смесей. Основной причиной снижения мощности транспортных двигателей используемых для работы на газе без переделки является уменьшение величины заряда рабочей смеси, поскольку добиться удовлетворительного охлаждения газа на подвижной технике затруднительно. Но эта проблема не имеет существенного значения для стационарных двигателей, где масса и габариты охладителя мало ограничены. На двигателях, специально изменённых или специально разработанных для работы на генераторном газе, посредством повышения степени сжатия и незначительного наддува газогенератора, достигаются равные с бензиновыми двигателями литровые мощности.

Газогенератор обычно применяется при наличии уже имеющихся ДВС (как бензиновых, так и дизельных) и отсутствии основного жидкого (бензин, солярка) топлива для них.

Видео по теме

История

В 1799 году французский инженер Филипп Лебон открыл светильный газ и получил патент на использование и способ получения светильного газа путём сухой перегонки древесины или угля. В 1801 году Лебон взял патент на конструкцию газового двигателя, однако в 1804 году он был убит, не успев воплотить в жизнь своё изобретение.

В 1860 г. бельгийский официант и, по совместительству, инженер-любитель Этьен Ленуар создал и запатентовал двигатель внутреннего сгорания, работающий на светильном газе.

В 1862—1863 гг. газогенераторная силовая установка мощностью до 4 л.с. была установлена на восьмиместный открытый омнибус. КПД двухтактного двигателя Ленуара достигал всего 5 %. Разбогатев, Ленуар перестал работать над усовершенствованием своей машины, поэтому, когда на Парижской всемирной выставке 1878 г. публике был продемонстрирован четырёхтактный газовый двигатель немецкого инженера Николаса Отто с КПД 16 %, слава пионера газогенераторного двигателестроения, к сожалению, быстро померкла.

В 1883 г. английский инженер Э. Даусон впервые сформулировал концепцию сочетания газогенератора и двигателя внутреннего сгорания в едином блоке, который целиком мог быть установлен на транспортной или иной машине. Значение этой работы было настоль велико, что в течение некоторого времени полуводяной газогенератор повсеместно назывался «газом Даусона».
Первый классический газогенераторный автомобиль, использующий в качестве топлива древесные чурки и древесный уголь, был построен Тейлором в 1900 г. во Франции (патент в России выдан в 1901 г.).

В 1891 году отставной лейтенант Российского флота Евгений Яковлев построил завод газовых и керосиновых двигателей в Санкт-Петербурге на Большой Спасской улице, однако конкуренцию с нефтяными и бензиновыми двигателями его продукция не выдержала.

В 1916 г. начались регулярные рейсы газогенераторного автобуса между Парижем и Руаном (протяжённость маршрута по разным данным составляла от 125 до 140 км).

В 1919 г. французский инженер Георг Имберт создал газогенератор прямоточного (обращённого) типа, в котором топливо и газифицирующий агент при газификации движутся в одном направлении. В 1921 был создан автомобиль с газогенератором на этом принципе. При этом древесина пиролизуется не в цилиндрах (как у Форда, Круппа или Порше), а в котле, где древесина «сжигалась» при недостатке кислорода (частичнозамещённый пиролиз), что являлось большим шагом вперед по сравнению с полукоксованием от Круппа. Это позволило настолько улучшить качество газогенераторов, что газогенераторные двигатели снова стали реальными конкурентами бензиновых и дизельных двигателей.

В Германии во время войны стали делать газогенераторы не только дровяные, но и на брикетах из буроугольной крошки и пыли, так как этого топлива там было достаточно много. Грузовики с газогенераторами ездили не быстро — 20 км в час — на низкокалорийном газе, в который превращались в газогенераторе дрова. В некоторых странах мира и в настоящее время используют такие автомобили (в очень небольших количествах), довольно много их в сельской местности Северной Кореи[1].

В 1938 г. в Европе насчитывалось около 9 тыс. автомашин, работавших на газогенераторном горючем. К 1941 г. это количество увеличилось почти в 50 раз. В том числе в Германии их число достигло 300 тыс.

Первое в СССР испытание автомобиля на шасси ФИАТ-15 с газогенераторной установкой В. С. Наумова состоялось в 1928 году. В 1934 году проведён первый испытательный пробег газогенераторных автомобилей по маршруту Москва — Ленинград — Москва, в котором участвовали ГАЗ-АА и ЗИС-5 с установками, спроектированными в НАТИ[2].

В СССР в 1936 г. было принято постановление СНК СССР о производстве газогенераторных автомобилей и тракторов.
В 1936 году выпущена первая партия газогенераторных грузовиков ЗИС-13, а затем — ЗИС-21 и на Горьковском заводе — ГАЗ-42. В начале 1941 года выпускались работавшие на древесных чурках газогенераторные установки для автомобилей ЗИС, тракторов ЧТЗ и ХТЗ. Они имели существенные недостатки: небольшую мощность, быстрый износ металла, заводские дефекты, приводившие к большим простоям. Однако газогенераторные автомобили и трактора стали большим плюсом во время Великой Отечественной войны — они активно использовались в тылу.

В трудные годы войны все машины Колымы были переведены на газогенераторное топливо, или, проще говоря, на обыкновенную деревянную чурку. Были специальные комбинаты по заготовке и сушке «чурочки» — так ласково называли её шофёры. Уходя в рейс, водитель брал шесть-восемь мешков чурки, которые по мере необходимости засыпал в специальный бункер. Дерево сгорало, образовавшийся газ «двигал» машину.

Ясное дело, что «газген» появился не от хорошей жизни — не хватало бензина. Первая конструкция газогенераторного устройства была неудачной… Рационализаторы Аткинской автобазы решили заставить «газген» работать лучше. И они добились своего: сделали надёжным «газген» на трассе, грузоподъёмность его повысили до семи тонн. А опытные шофёры на такую машину брали прицепы до восьми тонн. На ВДНХ в 1945 году колымские «газгены» заняли первое место.

См. также

Примечания

  1. ↑ Северная Корея. День 3. Мавзолей Ким Ир Сена
  2. Шугуров Л. М., Ширшов В. П. Автомобили Страны Советов. — 2-е изд., перераб. и доп. — М.: ДОСААФ, 1983. — 128 с. — 150 000 экз.
  3. Шайдуров С. А. Берег двух океанов. — М.: «Советская Россия», 1975. — С. 75—76. — 192 с. — 50 000 экз.

Литература

  • Копытов В. В. Газификация конденсированных топлив: ретроспективный обзор, современное состояние дел и перспективы развития. — 2012. — 504 с. — ISBN 978-5-9729-0052-7.

Ссылки

wiki2.red
