Газодизель ямз 534 – «Дизель ЯМЗ-534 представлен на Международной ярмарке в Гаване» в блоге «Экспорт»

Дизель ЯМЗ-534 технические характеристики

Дизель «ЯМЗ-534» технические характеристики

«ЯМЗ-534» – это принципиально новая конструкция, с использованием самых актуальных и передовых решений, права на которую принадлежат «Группе ГАЗ» (в состав данного холдинга последние годы входит Ярославский моторный завод).
    Для серийного производства дизелей 530-го семейства был построен и запущен совершенно новый завод в составе ЯМЗ – ОАО «Автодизель». Это новое предприятие находится на нынешней окраине города, как говорят местные – «за Волгой», примерно в двадцати минутах езды от старого завода. Это самое современное производство дизельных двигателей не только в России, но и во всей Восточной Европе. Среди поставщиков отдельных узлов и компонентов нового ярославского 4х-цилиндровика – такие маститые производственные компании с многолетней и безупречной репутацией, как«Bosch», «Z.F.», «FederalMogul», «BorgWarner», «MannHummel», «Behr», «Knorr/Bremse» и другие.

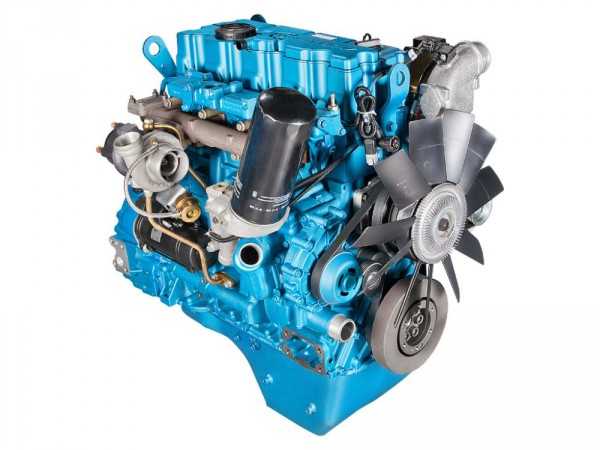

Фотография двигателя «ЯМЗ-534»

Однако новые ярославские четырёхцилиндровые дизели вовсе не полностью состоят из импортных комплектующих и компонентов, как это может показаться. К примеру, топливная аппаратура «CommonRail» – российского производства, от Ярославского завода дизельной аппаратуры.

    Электронный блок управления и программное обеспечение к нему – были разработаны питерской компанией «АБИТ», а производство самого ЭБУ освоено на Старооскольском заводе автотракторного электрооборудования.

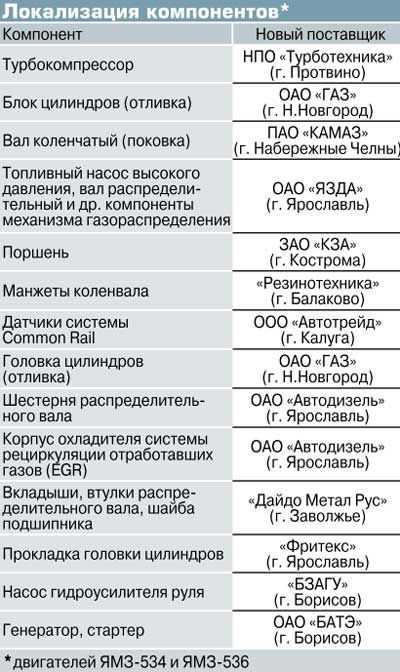

   Производство электронно-управляемых топливных форсунок, обеспечивающих повышенное давление распыла и многофазный впрыск (тремя порциями), налажено на Алтайском заводе прецизионных изделий, в городе Барнауле.

В арсенале Ярославского моторного завода значатся девять модификаций «ЯМЗ-534», в мощностном диапазоне от 136 до 190 лошадиных сил. Выделяется в особом порядке газовый двигатель «ЯМЗ-534/CNG», ставший плодом сотрудничества с канадской производственной компанией «WestPort».

Фотография двигателя «ЯМЗ-534»

Возможности, двигателя «ЯМЗ-534» являются весьма универсальными. Эти моторы эффективным образом выполняют функции силовых агрегатов на разнообразной технике массой до 12-ти тонн, вместе с грузом; либо на автопоездах с массой до 21-й тонны. Допускается использование данных двигателей на автомобилях с количеством колес от 4-х до 6ти, с ведущими двумя или же четырьмя колёсами.

    Изначально, дизельные двигатели «ЯМЗ-534», все их модификации и комплектации были предназначены для установки на грузовые автомобили «МАЗ», «Урал» (нового образца), «ГАЗ» и «ГАЗонNext»(на газовом топливе), а также на автобусы малой и средней вместимости марки «ПАЗ».
    Ключевые различия между отдельными модификациями заключаются, в первую очередь, в настройках ЭБУ – электронной системы подачи топлива, оптимизированной под конкретные задачи.

Обзор модификаций дизеля «ЯМЗ-534»

«ЯМЗ-5340» – базовая модификация, используемая в качестве силового агрегата для грузовых машин, самосвалов, шасси, тягачей с колёсной формулой «4х2», «4х4», «6х2», «6х4», с полной массой до 12 тонн, автопоездов на их базе до 21 тонн – Минского автомобильного завода «МАЗ». Имеются также три дополнительные модификации: с подготовкой под установку компрессора кондиционера («ЯМЗ-5340/01»), с вентилятором («ЯМЗ-5340/02»), с вентилятором +подготовкой под установку компрессора кондиционера («ЯМЗ-5340/03»).

    «ЯМЗ-53402» – разработан для грузовых автомобилей «Урал-432065» и прочие автомобили марки «Урал», в том числе и повышенной проходимости с колёсной формулой 4х4, с полной массой до 13-ти тонн, для автопоездов на их базе до 24-х тонн массой. Отдельная специальная модификация «ЯМЗ-53402-10» применяется в составе гусеничного снегоболотохода «ЗЗГТ».
    «ЯМЗ-5341» – этот двигатель используется в качестве силового агрегата для следующей техники марки «МАЗ»: средне-тоннажных автомобилей, на шасси автомобильных с колёсной формулой «4х2» и полной массой до 6-ти тонн, для автопоездов на их базе до 10 тонн, и для автобусов.
    «ЯМЗ-5342» – применяется в качестве силового агрегата для автобусов моделей «ПАЗ-320402», «ПАЗ-4234», «ПАЗ-3237», с полной массой до 11 т.
    «ЯМЗ-5344-10» – вариант дизельного двигателя специально для средне-тоннажных грузовых автомобилей семейства «ГАЗ-3308» («Садко») и «ГАЗ-3309».
    «ЯМЗ-53442» – специальная модификация, предназначенная для средне-тоннажных грузовых автомобилей повышенной проходимости семейства «ГАЗ-3308» и их шасси.
    «ЯМЗ-534/CNG» – самая новая и «многообещающая» модификация, запущенная в производство лишь в конце 2015-го года. Работает на газе. Ей вначале будут комплектоваться новые версии ГАЗовских грузовиков, а в скорой перспективе – самый широкий спектр всевозможной техники разного назначения.

Инновации дизеля «ЯМЗ-534»

Все указанные модификации новых четырёхцилиндровых дизелей максимально унифицированы между собой и закрывают диапазон мощности от 136-ти до 215-ти лошадиных сил. При этом показатель минимального удельного расхода топлива составляет, по данным производителя, 145 г/л.с.ч. И это число является весьма хорошим, по современным меркам показателем, соответствуя самым актуальным нормам топливной эффективности.
    Благодаря наличию инновационной аккумуляторной топливной системы непосредственного впрыска «CommonRail», снабжённой ЭБУ – электронным блоком управления, достигается точные параметры калибровки подачи топлива, для целого ряда разноплановых режимов работы. Это позволяет одновременно обеспечивать как снижение расхода горючего, так и повышение коэффициента полезного действия двигателя.

«ЯМЗ-534» технические характеристики дизеля

Индекс двигателя «ЯМЗ-534»
Производитель ЯМЗ – ОАО «Автодизель»
Требования экологичности EURO-4
Габариты двигателя
Длина972 мм.
Ширина712 мм.
Высота836 мм.
Вес в незаправленном состоянии480 кг.
Тип дизельный
Система питаниянепосредственный впрыск CR
Количество/расположение цилиндров 4 / "L"
Диаметр цилинров 105 мм.
Ход поршня 128 мм.
Рабочий объём 4430 см3
Максимальная мощность 136 л.с. при 2300 об/мин
Максимальный крутящий момент 735 Нм (75 кг/с.м)
Частота вращения при максимальном крутящем моменте 1300-1600 об/мин.
Степень сжатия 17,5
Порядок работы цилиндров1-3-4-2
Высота оси коленчатового вала 300 мм.
Тип привода ГРМ зубчатый ремень
Масса двигателя 109,7 кг.
Система зажигания Электронная, бесконтактная, с микропроцессорным управлением

Показатель расхода масла на угар составляет не более 0,1% от расхода солярки, что соответствует самым передовым образцам подобной техники от ведущих мировых производителей.

dar-web.ru

Двигатели ЯМЗ на сжатом природном газе — журнал За рулем

Все СтатьиДеталиДорогиСтатистикаКонсультантПрезентацияПерcона5 мифов о легендарной «Катюше»

Отечественные реактивные системы залпового огня (РСЗО), массово применяемые в период ВОВ и объединившиеся в народной памяти под звучным прозвищем «Катюша», стали одним из символов Победы — наряду со штурмовиком Ил-2 и танком Т-34. Но сегодня мы пойдем дальше символики. Настало время поговорить об окружающих образ «Катюши» мифах и отделить их от реальной практики боевого использования.

Автосалон в Гуанчжоу: китайский Sportage и другие премьеры

Китайский авторынок нынче — крупнейший в мире. Вот почему к нему прикованы взоры не только местных производителей, но и иностранцев, которым одного Пекинского или Шанхайского автосалона (проводятся поочередно) мало. В этом году показать свои новинки они собрались и на автомобильном смотре в Гуанчжоу. И хотя статус этой выставки не признается Международной ассоциацией автопроизводителей (OICA), ЗР пристально следит за происходящими в южной столице Китая событиями.

Все ТестыТест-драйвСравнительный тестАвто с пробегомАвтопутешествиеНовый Kia Sportage — без турбомотора и робота (видео)

На замену турбомотору пришел 184-сильный атмосферник 2.4 GDI семейства Theta II с непосредственным впрыском — он знаком по моделям Optima и Sorento Prime. ЗР выяснил, что изменилось в поведении обновленного кроссовера на дороге.

Тест нового Hyundai Santa Fe с крутым автопилотом

Hyundai Santa Fe четвертого поколения, кроме «широко раскрытых глаз», получил прибавку в мощности для бензинового мотора и новый 8-ступенчатый автомат в пару к дизельному. «За рулем» проверил его неидеальными дорогами Киргизии и выяснил, что флагманский кроссовер Hyundai больше не требует, чтобы водитель держал руки на руле при пользовании электронными ассистентами.

VW Teramont размножается: тест-драйв купе-кроссовера и пикапа

Автору ЗР посчастливилось одним из первых познакомиться с перспективными моделями марки Volkswagen — прототипами Tanoak и Atlas Cross. Оба шоу-кара — близкие родственники кроссовера Volkswagen Atlas, на нашем рынке известного под именем Teramont. Решения о запуске пикапа в серию пока нет, зато серийный Кросс появится уже в 2019 году.

www.zr.ru

Двигатели ЯМЗ-534

Двигатель ЯМЗ-534 второй в истории L-образных четырехцилиндровых силовых агрегатов ЯМЗ, ранее Ярославский моторный завод выпускал ЯАЗ-204, который из-за морального устаревания был снят с производства в восьмидесятых годах прошлого века. ЯМЗ-534 положил начало новому семейству средних рядных моторов ЯМЗ-530. Серия ЯМЗ-534 разработана на Автодизеле "с нуля", при участии известной инжиниринговой компании AVL List. Экологические характеристики серии соответствуют Евро-4, с перспективой повышения вплоть до Евро-6.
ЯМЗ-534 CNG это перспективный двигатель Ярославского моторного завода, спроектирован для работы на газе. Газовый ЯМЗ-534 CNG создан при участии канадской компании Westport – признанного мирового лидера по разработке газовых систем для транспорта.
Сфера применения двигателей ЯМЗ-534 довольно обширна: модификации используются как силовой агрегат для автотранспортной техники, передвигающейся как по дорогам общего пользования, так и для армейской техники во внедорожном исполнении, как промышленные моторы для привода насосных установок и компрессорных станций, в дизельных электростанциях, как судовой дизель, двигатель для дорожной и экскаваторной техники.
Технические характеристики двигателей ЯМЗ-534 различаются незначительно, мощностной диапазон колеблется от 136 л.с. у дефорсированных версий, до 190 л.с. у стандартных моделей.
Все моторы серий ЯМЗ-534, имеют турбонаддув и одинаковый объем – 4,43 л и размерность DxS 105 на 128 мм.
В дополнение к турбонаддуву дизель ЯМЗ-534 получил охладитель наддувочного воздуха, устанавливаемый непосредственно на изделии, в котором применяется силовой агрегат. Увеличенную энергию впрыска в камеру сгорания обеспечивает топливная аппаратура типа Common Rail от компании Bosch. Включение привода крыльчатки вентилятора обеспечивает специальная муфта.
Электронный блок управления (ЭБУ) двигателей ЯМЗ-534 оборудован современной защитой от: превышения максимальной частоты оборотов (чтобы двигатель не уходил «в разнос») и температуры охлаждающей жидкости, снижения минимального допустимого давления в масляной магистрали. В случае фиксации аварийной ситуации останов двигателя происходит в автоматическом режиме.

Устройство ЯМЗ-534

Двигатель ЯМЗ-534 имеет четыре цилиндра, расположенных рядно-вертикально, с рабочим объемом камеры сгорания 1018 см³ каждый. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-3-4-2, впрыск непосредственный, степень сжатия 17,5.
Блок цилиндров отлит из серого чугуна. Цилиндры расположены в один ряд, на него приходится одна общая головка блока цилиндров (ГБЦ). Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (сплав алюминия с кремнием) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к шатуну двухтаврового сечения, отлитому из чугуна со специальной бронзовой вставкой, при помощи пальца «плавающего типа» с двумя стопорными кольцами. Другая сторона шатуна крепится с помощью двух болтовых соединений на шатунную шейку коленвала через вкладыши (бронзовые подшипники скольжения). Коленчатый вал изготовлен методом ковки с шейками, укрепленными методом азотации, имеет пять опорных точек и противовесы. Распредвал имеет шестеренчатый привод. Картер маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым венцом (используется для стартерного пуска двигателя). Двигатель ЯМЗ-534 имеет водяную систему охлаждения и масляную систему смазки смешанного типа (под давлением и методом разбрызгивания), водяные и масляный радиатор установлены отдельно от двигателя.

Подробно с техническими характеристиками и сферой применения двигателей ЯМЗ-534 ознакомьтесь на странице нужной модели.

www.yamz-dizel.ru

ЯМЗ 534

Подробности
Категория: Двигатели
Опубликовано: 08.08.2016

Дизельный двигатель ЯМЗ-534 — это семейство дизелей с рядным расположением цилиндров, разработанных на базе силовой установки ЯМЗ-530. Новая линейка — это 4-цилиндровые силовые агрегаты, спроектированные при содействии компании AVL List. Их отличительная черта — наличие турбонаддува. Линейка ЯМЗ-534 производится на ОАО «Автодизель» и является средним классом дизелей, которые отвечают экологическому стандарту Евро-4. Стоит отметить, что модельный ряд ЯМЗ и раньше содержал 4-цилиндровый двигатель. Им был ЯМЗ-240 — атмосферник. На данный момент он снят с производства. Двигатель ЯМЗ-5340 — это базовая модификация, которая оснащена турбонаддувом. Модели ЯМЗ-5341(5342, 5344) — это более поздние разработки. По конструкции идентичны базовой версии. Разброс мощности — от 136 до 190 л. с. Различие между модификациями заключается в настройках системы управления впрыском.

2009 год ознаменовался появлением первых опытных образцов моторов серии ЯМЗ-534, одновременно со строительством новой заводской линии. А уже в 2011 году началось серийное производство дизелей нового поколения, технически превосходящих ранние 4-цилиндровые дизель-моторы.



Характеристики ЯМЗ-534

Турбодизельные двигатели ЯМЗ-534 — это модификации, созданные на основе базовой модели. Программы блока управления, наличие компрессора для системы кондиционирования и вентилятора определяют основные различия модельного ряда ЯМЗ-534. Тип мотора — дизельный. Конфигурация блока — рядная. Количество цилиндров — 4. Объем — 4430 см3. Компрессия — 17,5. Количество клапанов одной цилиндро-поршневой группы — 2 выпускных и 2 впускных. Механизм привода клапанов — траверсный (1 коромысло — на 2 клапана).

Номинальная мощность — от 136 до 190 л. с. Номинальная частота вращения коленвала — 2300 об/мин. Величина момента силы — 422-710 Н?м. Удельный расход топлива при номинальной мощности — 154-157 г/л. с.?ч. Моторесурс до капремонта — 600, 700 тыс. и 1 млн, в зависимости от модификации. Топливный насос — это трехплунжерный агрегат высокого давления с насосом подкачки шестеренчатого типа. Форсунки содержат многоструйный распылитель и быстродействующий электромагнитный клапан. Система управления впрыском топлива — микропроцессорная.


Применение некоторых двигателей ЯМЗ-53

Основной областью применения турбодвигателей ЯМЗ-534 являются среднетоннажные грузовые автомобили «ГАЗ», «МАЗ» и «Урал», а также автобусы марок «ПАЗ» и «МАЗ». Стоит отметить,что сфера использования перспективных двигателей всегда расширяется, и не исключено их применение для дизель-генераторов.

class="eliadunit">

Турбодизель ЯМЗ-5340 — это базовая модификация в линейке мощностью 190 л. с. Модификация ЯМЗ-5340-01 рассчитана для компрессорной аппаратуры системы кондиционирования. Комплектация с вентилятором — ЯМЗ-5340-02. А ЯМЗ-5340-03 дополнительно комплектуется тем же оборудованием, что и версии 01 и 02. Платформы: грузовики, самосвалы, автопоезда марки «МАЗ».

Турбодизель ЯМЗ-53402 — это силовая установка мощностью 190 л. с. Устанавливается на автомобиль повышенной проходимости производства ОАО «УралАЗ» со снаряженной массой менее 13 т, автопоезда на его базе, менее 24 т. Гусеничный снегоболотоход марки ЗЗГТ укомплектован моделью двигателя ЯМЗ-53402-10.

Турбодизель ЯМЗ-5341 — это дизельная силовая установка мощностью 170 л. с. На ее базе построены платформы «МАЗ»: среднетоннажные грузовики, автошасси со снаряженной массой менее 6 т, автобусы и автопоезда со снаряженной массой менее 10 т. Двигатель ЯМЗ-5341-01 комплектуется компрессором системы кондиционирования.

Турбодизель ЯМЗ-5341-10 — это силовая установка мощностью 170 л. с. Ею оборудованы автобусы по типу «ПАЗ-320412» со снаряженной массой менее 11 т. Она обладает превосходными массогабаритными показателями. Малый расход топлива и удельный вес делают ее привлекательной для установки на автобусы.

Турбодизель ЯМЗ-5342 является силовой установкой мощностью 150 л. с. Модификация ЯМЗ-5342-01 рассчитана для установки компрессора системы кондиционирования. Комплектация с вентилятором — это ЯМЗ-5342-02. А ЯМЗ-5342-03 комплектуется, как модели 01 и 02. Платформы: автобусы линейки «ПАЗ» со снаряженной массой менее 11 т. Величина мощности турбированного двигателя ЯМЗ-5344 составляет 136 л. с. Он устанавливается на автобусах марки «ПАЗ-32053». А его дополнительная конфигурация ЯМЗ-5344-01 комплектуется компрессорным оборудованием для системы кондиционирования. ЯМЗ-534 CNG — это перспективная дизельная силовая установка производства ОАО «Автодизель», спроектированная для работы на газе. Газовый турбодизель ЯМЗ-534 CNG сконструирован при участии канадской фирмы Westport – мирового лидера в области разработки газовых систем для транспортных средств.

class="eliadunit">

tehnorussia.su

Двигатель ЯМЗ-534 | Характеристики, масло, надежен ли он?


Характеристики ЯМЗ-534

Производство«Автодизель»
Ярославский моторный завод
Марка двигателя534
Годы выпуска2012-н.в.
Материал блока цилиндровчугун
Тип двигателядизельный
Конфигурациярядный
Количество цилиндров4
Клапанов на цилиндр4
Ход поршня, мм128
Диаметр цилиндра, мм105
Степень сжатия17.5
Объем двигателя, куб.см4430
Мощность двигателя, л.с./об.мин136/2300
150/2300
160/2200
170/2300
180/1900
190/2300
200/2200
240/2600
Крутящий момент, Нм/об.мин422/1200-2100
590/1300-1600
670/1300-1600
670/1200-1600
750/1300-1600
710/1200-1600
790/1300-1600
784/1400-1700
Экологические нормыЕвро 4
Евро 5
ТурбокомпрессорТКР 50.09.14
ТКР 50.09.16
ТКР 60.02.02
ТКР 80-04
Вес двигателя, кг500
Расход  топлива при скорости 60 км/ч, л/100 км (для ГАЗон Next)13.6
Расход масла, % к расходу топлива, до0.1
0.2 (5342, 5344, 5345)
Масло в двигатель
5W-40
10W-40
15W-40
Сколько масла в двигателе, л13.5
Замена масла проводится, км15000 (1-й раз)
30000
Размеры, мм:
— длина
— ширина
— высота

886
708
970
Ресурс двигателя, км
— по данным завода (автобус/автомобили)
— на практике

600 000/1 000 000
Тюнинг, л.с.
— потенциал
— без потери ресурса

300+
Двигатель устанавливалсяГАЗ-3309, Садко, Вектор Next, Садко Next
ГАЗон Next
К-708.4
МЗКТ-5002
Аэроход А25
ЛиАЗ-4292
КАВЗ-4235, 4270
ПАЗ-3204, 3205, 4234, 3337
Вектор 8.8
RM-Terex TG 140, TX 210
ЗЗГТ-3344
Nova S300
Катера КС-131М, 110-52

Надежность, проблемы и ремонт ЯМЗ-534

Серия двигателей ЯМЗ-530 начала выпускаться в 2012 году и состояла из 6-ти цилиндрового ЯМЗ-536 и 4-х цилиндрового ЯМЗ-534, о последнем здесь и поговорим. Это полная копия 536-го, но без 2-х цилиндров. Здесь стоит чугунный рядный блок цилиндров с маслофорсунками и с чугунными мокрыми гильзами. Коленвал с шейками 88 мм и с шатунными шейками 76 мм имеет ход поршня 128 мм. На 534-м стоят шатуны из стали и поршни 105 мм. В итоге мы имеем рабочий объем 4.4 литра.

Накрыт мотор головкой с 4-мя клапанами на каждый цилиндр. Размер клапанов (впуск/выпуск): 36/34 мм. Это нижневальный мотор и распредвал стоит в блоке.
Регулировать клапаны нужно по необходимости, проверять эту необходимость нужно каждые 30 тыс. км. Зазоры клапанов (впуск/выпуск): 0.3-0.4/0.4-0.5 мм.

Здесь применен впрыск Common rail и ТНВД Bosch СР3.3 NH, а давление впрыска 1800 бар.
Версии под Евро-5 оснащаются насосом ЯЗДА 531, давление увеличено до 2000 бар, а турбина заменена на Holset HE200VG.
Давление масла на прогретом движке находится в пределах 4.1-5.6 кгс/см2.
Этот турбодизель оснащается турбиной ТКР 60.02.02 (BorgWarner S200G) или ТКР 50.09.14 (BorgWarner S100G).

Управляет мотором ЭБУ Bosch EDC7 UC31, а модификации под Евро-5 получили блоки Bosch EDC17 CV44 и Абит М240.

Модификации ЯМЗ 534 и их отличия

1. ЯМЗ-5340 — первая модель на 190 л.с. при 2300 об/мин, момент 710 Нм при 1200-1600 об/мин. Эта версия отвечает нормам Евро-4 и оснащается турбиной ТКР 60.02.02.
— ЯМЗ-53402 — модель под нормы 96-02 для ЗЗГТ-3344.
— ЯМЗ-53403 — модель под Евро-5 для ЛиАЗ-4292 и КАВЗ-4270. Мощность увеличена до 210 л.с. при 2300 об/мин, крутящий момент 780 Нм при 1200-1600 об/мин. Двигатель оснащается EOBD, турбиной Holset HE200VG, насосом ЯЗДА 531, имеет увеличенное давление впрыска (2000 бар), ЭБУ М240.
— ЯМЗ-53405 — комбайновый мотор на 200 л.с.
— ЯМЗ-53406 — дизель для различной строительной техники на 190 л.с.
2. ЯМЗ-5341 — тот же 5340, но прошит на 170 л.с. при 2300 об/мин, крутящий момент 670 Нм при 1200-1600 об/мин. Стоит на ПАЗ-3204.
— ЯМЗ-53411 — аналог 5341 с OBD вместо EOBD. Устанавливается на Вектор 8.8 и ПАЗ-3204.
— ЯМЗ-53412 — модификация под 96-02 для катеров КС-131М и 110-52.
— ЯМЗ-53414 — CNG-версия 5341 для КАВЗ-4235 и ПАЗ-3204.
— ЯМЗ-53415 — тракторная версия на 190 л.с. для К-708.4 под нормы 96-02.
— ЯМЗ-53416 — дизель на 180 л.с. для строительной техники RM-Terex TG 140 и TX 210. Экологический класс 4 (96-02).
— ЯМЗ-53418 — еще одна версия под 96-02 для погрузчиков на 137 л.с. при 2100 об/мин, момент 710 Нм при 1300-1600 об/мин.
3. ЯМЗ-5342 — версия 5340 с турбиной ТКР 50.09.14. Эта силовая установка развивает 150 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин. Ставят его на ПАЗ-4234, 3337.
— ЯМЗ-53421 — тот же 5342 где EOBD заменен на OBD.
— ЯМЗ-53423 — аналог 53403 с турбокомпрессором ТКР 50.09.16, который позволяет развить 170 л.с. при 2300 об/мин, момент 664 Нм при 1200-1600 об/мин. Устанавливают двс на ПАЗ-3204, 3205, 4234.
— ЯМЗ-53424 — версия, работающая на газе. Стоит в автомобилях ПАЗ-3204, 3205, 4234.
— ЯМЗ-53425 — комбайновая модель под экологический класс 4 (нормы 96-02), мощность 180 л.с. при 2200 об/мин, момент 690 Нм при 1300-1600 об/мин. Стоит на Nova S300.
4. ЯМЗ-5344 — аналог 5342 с прошивкой на 136 л.с. при 2300 об/мин, крутящий момент 422 Нм при 1200-2100 об/мин. Встречается на ПАЗ-3205 и ГАЗ-3309.
— ЯМЗ-53441 — версия на 150 л.с. для ГАЗон Next под Евро-4.
— ЯМЗ-53442 — аналог 5344 под нормы 96-02 для ГАЗ Садко.
— ЯМЗ-53443 — такой же 53423, но со сниженной до 150 л.с. мощностью. Стоит под капотом ГАЗон Next, Вектор Next и Садко Next.
— ЯМЗ-53444 — газовый мотор на базе 5344 для ГАЗон Next.
5. ЯМЗ-5345 — дизель на базе ЯМЗ-5340, но без EGR, с турбиной ТКР 80-04 и со своей прошивкой. Это позволило получить 240 л.с. при 2600 об/мин и момент 784 Нм при 1400-1700 об/мин. Такие моторы отвечают 4-му экологическому классу (правила 96-02). Устанавливается на МЗКТ-5002 и Аэроход А25.
— ЯМЗ-53452 — аналог 5345 с мощностью 215 л.с. при 2600 об/мин и с моментом 735 Нм при 1400-1700 об/мин. Встречается на МЗКТ-5002.
— ЯМЗ-53455 — комбайновая версия на 160 л.с. для Nova S300.
6. ЯМЗ-5346 — версия 5340 для КАВЗ-4235. Мотор развивает 170 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин.
7. ЯМЗ-5348 — версия для дизель-генераторов.

Неисправности ЯМЗ-534

Это полное подобие ЯМЗ-536 и их проблемы одинаковые. Вот здесь можно узнать больше о проблемах серии ЯМЗ-530.

Номер двигателя ЯМЗ-534

Ищите номер мотора на блоке рядом с генератором.

Тюнинг двигателей ЯМЗ-534

Чип-тюнинг

Для этого мотора есть прошивки, отключающие EGR и сажевый фильтр, с понижением экологического класса до Евро-3. Вместе с прошивкой удаляют сам клапан ЕГР и сажевый фильтр. Попутно можно добавить немного мощности, если необходимо (20-30 л.с.)

<<НАЗАД

wikimotors.ru

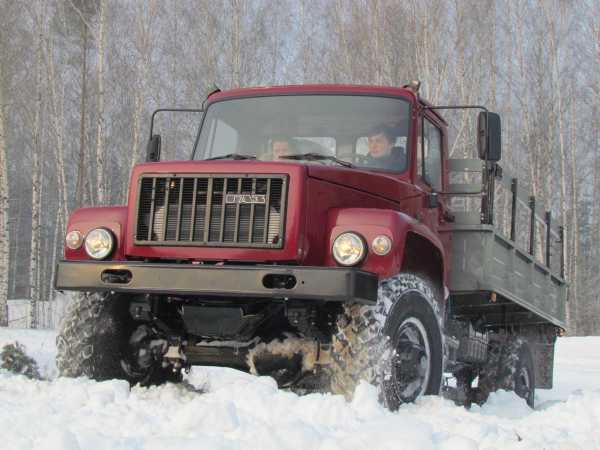

«Садко». Новый двигатель - новые силы

Модернизированный «Садко», первые серийные образцы которого сошли с конвейера Горьковского автозавода два года назад, получил сразу несколько нововведений. В его раме появились дополнительные усилители, в трансмиссии – современное сцепление ZF Sachs, а в системе питания – более надежные и долговечные полиамидные топливопроводы. У заказчика теперь есть возможность снабдить машину системой ГЛОНАСС и тахографом. В ближайшей перспективе, чтобы модернизированные автомобили выделялись внешне, они получат чуть измененную облицовку радиатора. Из инноваций в салоне кабины – электронная педаль акселератора и электронные приводы тахометра и спидометра. В коробке передач для уменьшения усилий на рычаге и повышения четкости переключений встроили двухконусные синхронизаторы второй и третьей ступеней, а чтобы управление автомобиля стало легче и надежнее, применили полуинтегральный рулевой механизм. Кроме того, переход к новому двигателю потребовал доработать места его крепления к раме: в них установили современные опоры компании Anvis, что положительно отразилось прежде всего на уменьшении вибраций.

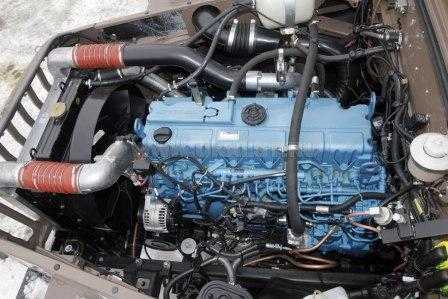

Но главным новшеством в конструкции «Садко», конечно же, стал сам дизель. Речь идет о ЯМЗ-534: перспективной рядной «четверке» рабочим объемом 4,43 л, разработанной конструкторами ярославского моторного завода в сотрудничестве с австрийской инжиниринговой компанией AVL. Она удовлетворяет требованиям экологического стандарта Евро-4, причем, в отличие от большинства зарубежных дизелей данного класса, делает это без применения реагента AdBlue, что здорово упрощает эксплуатацию техники.

Нужно добавить, что установленный на «Садко» новый ярославский дизель (его полный индекс ЯМЗ-53442) относится к весьма обширному семейству ЯМЗ-530, включающему унифицированные 4-цилиндровые и 6-цилиндровые двигатели, развивающие от 120 до 315 л.с. Для их серийного производства еще несколько лет назад «Группой ГАЗ» был построен новый современный завод, но началу его полноценной работы сначала помешали последствия кризиса 2008-2009 годов, а затем отсрочка введения в стране требований Евро-4. Но в 2012 году, когда стало понятно, что еще одной отсрочки не будет, серийное производство на новом моторном заводе было запущено, а ежемесячный месячный темп выпуска двигателей в его цехах довели до 500-600 ед.

Когда начинаешь разбираться, какие преимущества ГАЗ-3308 «Садко» получил в результате ремоторизации, то прежде всего задаешься вопросом: а так ли необходима она была? Ведь дизель Д245.7 Минского моторного завода прекрасно известен во многих автохозяйствах, которые освоили его обслуживание и ремонт. Да и с достижением Евро-4 у него тоже проблем нет: соответствующую модификацию Д245.7 серийно устанавливают на тот же «Садко». Так в чем же дело?

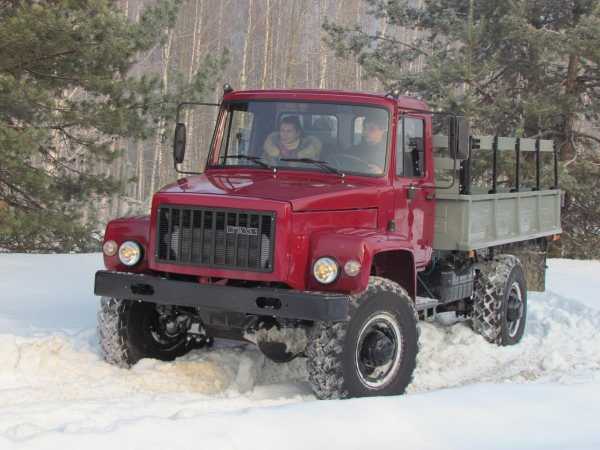

Чтобы на практике оценить отличия «Садко» с новым дизелем, «Группа ГАЗ» и предоставила возможность его протестировать. Действительно, поведение автомобиля с ЯМЗ-534 пусть лишь в деталях, но отличается от поведения аналога с Д245.7. Причем детали эти становятся заметны буквально сразу после поворота ключа зажигания.

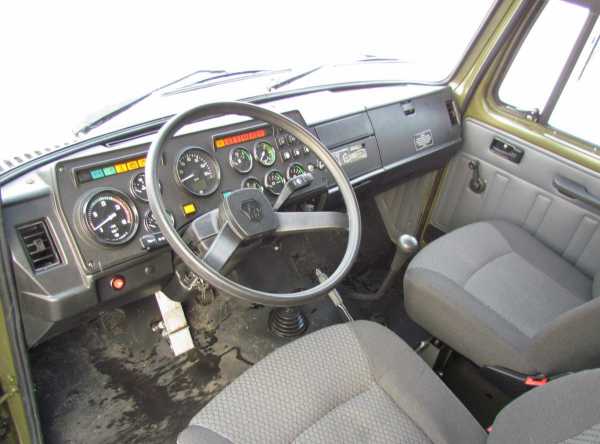

Во-первых, звук работы ЯМЗ-534 не столь сильно слышен в кабине. И здесь заслуга не только новых опор Anvis – тише получился сам мотор, не имеющий, в отличие от Д245.7, тракторного прошлого.

Во-вторых, обзаведясь ЯМЗ-534, внедорожник стал быстрее разгоняться, что особенно чувствуется в начале движения. Согласно заводским данным, в сравнении с аналогом, оснащенным минским дизелем, 60 км/ч модернизированный «Садко» набирает почти на четыре секунды быстрее, а при наборе 80 км/ч преимущество составляет уже без малого семь секунд! Что не удивительно, ведь здесь играет роль каждая дополнительная лошадиная сила, каждый дополнительный ньютон на метр, а «ярославец» сильнее «минчанина»: его максимальная мощность выше на 15 л.с., а так называемая «полка» максимального крутящего момента существенно длиннее.

Немаловажно и то, что ресурс ЯМЗ-534 составляет 700 тыс. км, а межсервисный интервал – 15 тыс. км. По указанным параметрам он превосходит минский дизель, соответственно, в 1,4 и в 3 раза!

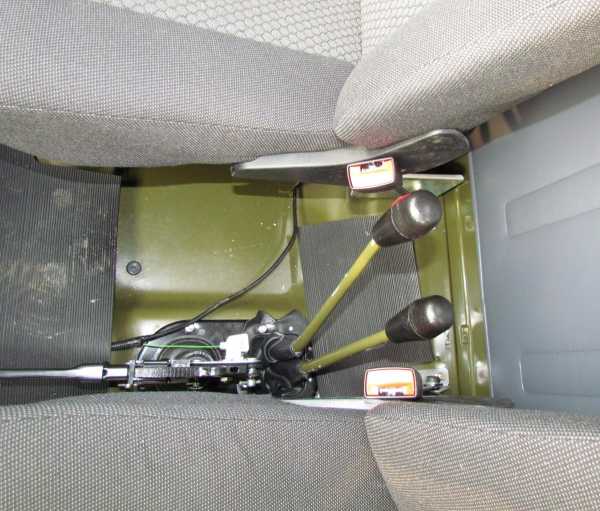

Конечно, «Садко» не помешало бы заменить чрезмерно тугие рычаги включения понижающей передачи «раздатки» и подключения переднего моста на современные тумблеры или клавиши на приборной панели, как это сделано, скажем, у экспериментального ГАЗ «Ермак». Но по бездорожью, в частности, по снегу, машина движется уверенно: грунтозацепы «елочкой», высокий дорожный просвет и возможность понизить давление в шинах позволяют не только преодолевать снежную целину, но, даже, штурмовать крутые откосы оврагов и балок! В кабине тепло (спасибо эффективной печке), а современные сиденья удобны и хорошо подрессорены. Остается лишь добавить, что оснащение ярославским дизелем сравнительно несильно увеличит стоимость внедорожника. Впрочем, для тех, кто так не считает, сохранена возможность приобрести автомобиль с прежним дизелем и по прежней цене.



Основные параметры дизеля ЯМЗ-53442, установленного на ГАЗ-3308 «Садко»

Тип                                                                            рядный 4-цилиндровый
Диаметр цилиндра и ход поршня, мм                        105х128
Рабочий объем, л                                                       4,43
Степень сжатия                                                         17,5
Номинальная мощность, нетто, кВт (л.с.)/мин-1         99 (134)/2300
Номинальный крутящий момент, нетто, Нм/мин-1          417/1200-2100
Контрольный расход топлива, л
                                                                                     при скорости 60 км/ч          13,9
                                                                                     при скорости 80 км/ч          18,3
Максимальная скорость автомобиля, км/ч             95
Масса «сухого» двигателя, кг                               460
Система топливоподачи                                       аккумуляторного типа
Уровень внутреннего шума в кабине, дБ(А)         79
Расход масла на угар от расхода топлива, %       не более 0,1


Интересное от редакции:

18.07.2015 в 17:55

02.03.2015 в 12:14

18.02.2015 в 09:31

13.02.2015 в 14:48

10.02.2015 в 11:12

30.01.2015 в 09:13

13.12.2014 в 12:05

11.12.2014 в 15:59

10.11.2014 в 12:33

29.09.2014 в 18:07

Читайте также:

03.12.2014 в 08:38

26.12.2014 в 08:12

24.12.2014 в 07:16

05.12.2014 в 13:36

09.12.2014 в 12:04

24.11.2014 в 18:45

11.12.2014 в 07:58

03.12.2013 в 15:44

01.12.2014 в 21:27

04.12.2014 в 09:02

st-kt.ru

Двигатели ЯМЗ-534 и ЯМЗ-536

Природный газ один из самых дешевых видов топлива для автомобиля. Это газомоторное топливо в два раза (и даже больше!) дешевле солярки. Это признано во всем мире. По газовой тематике работают все ведущие производители грузовиков и автобусов, на метане ездят даже в тех странах, где нет своего газа и приходится закупать его за рубежом. Но по объемам производства выпуск газобаллонных автомобилей, конечно же, существенно отстает от выпуска дизельных и бензиновых транспортных средств.
Для масштабного производства в России коммерческих автомобилей, работающих на газомоторном топливе, нужно решить две проблемы: наладить выпуск соответствующих двигателей и создать разветвленную сеть заправочных газовых станций. Но делать это необходимо одновременно. Иначе перевозчикам окажутся не нужны газобаллонные автомобили без заправок, а «Газпрому» нет резона строить и содержать пустые АГНКС в ожидании потенциальных клиентов.

Добавить газу

Так получилось, что современная Россия осталась без двигателей мощностью в диапазоне от 125 до 180 л. с. и выше, которые можно было бы конвертировать для работы на сжатом метане. Двигателей семейства ЗМЗ-53 (4,25 литра, 125 л. с., 300 Н.м) и ЗИЛ-130/ЗИЛ-375 (6,0/7,0 литра, 150/180 л. с. и 402/465 Н.м), тех самых V-образных «восьмерок», можно сказать, уже нет. Между тем эти моторы не обладают нужным ресурсом и откровенно слабы для современных грузовиков и автобусов. Есть серийно выпускаемый газовый двигатель – это КАМАЗ-820.60-260, созданный на основе длинноходного семейства камских моторов: «восьмерка» объемом 11,76 литра мощностью 260 л. с. при
2200 об/мин и моментом 930-1080 Н.м, массой почти 900 кг. Понятно, что эти моторы, из-за габаритов и массы, компоновочно хороши именно для грузовиков КАМАЗ.
Единственным моторным заводом, готовым обеспечить отечественный грузовой и автобусный автопром газовыми моторами, оказался ЯМЗ. В основе двигателей, конвертированных для работы на сжатом природном газе, самые современные дизельные ярославские моторы семейства ЯМЗ-530. Что примечательно, с запуском в производство газовых двигателей объемом литр на цилиндр ярославцы обогнали даже своего конкурента – моторный завод «Камминс-КАМА» из Набережных Челнов. Казалось бы, всего-то и дел, обеспечить поставки в Челны оригинальных узлов и агрегатов газовых версий моторов Cummins ISBe, «четверок» 4ISBe объемом 4,5 литра и «шестерок» 6ISBe объемом 6,7 литра, которые выпускают в Европе, США, в Бразилии и Китае. Однако пока российский Cummins этого не сделал.
На конвейер в Ярославле поставили два двигателя ЯМЗ-534 CNG и ЯМЗ-536 CNG, и каждый будет существовать в нескольких модификациях как по настройкам мощности, так и по вариантам адаптации к различным транспортным средствам. Буквы CNG в маркировке двигателей обозначают топливо – сompressed natural gas (компримированный (сжатый) природный газ). Оба мотора обеспечивают хороший диапазон мощности – от 150 до 312 л. с. и найдут применение на различных грузовиках и автобусах. У «четверки» три настройки: ЯМЗ-53414 имеет 170 л. с. и 590 Н.м. при 1200-1600 об/мин, у ЯМЗ-53424 и ЯМЗ-53444 мощность составляет 150 л. с. момент 493 Н.м при тех же оборотах. У «шестерок» тоже три версии: ЯМЗ-53604, ЯМЗ-53624 и ЯМЗ-53644. Самый мощный – первый мотор, 312 л. с. и 1220 Н.м. Вторая настройка – 285 л. с. и 1130 Н.м, у третьего – 258 л. с. и 1080 Н.м.

reis.zr.ru
