Советский легкий танк Т-70 (ГАЗ-70)

Характеристики легкого танка Т-70

Страна:СССР
Тип:легкий танк
Дата выпуска:1942 г.
Длинна:4,29
Ширина:2,305
Высота:2,055
Броня, лоб:35-45 мм
Броня, борт:15 мм
Броня, башня:35 мм
Экипаж:2 человека
Двигатель:
Дальность хода:По шоссе: 350 км., по грунту: 235 км.
Максимальная скорость:42 км/ч
Масса:9,2 тонны
Вооружение:45-мм пушка 20К, 7,62-мм пулемет ДТ, 90 выстрелов, 945 патронов.

История проектирования легкого танка Т-70

Один из крупнейших заводов СССР — Горьковский автозавод — уже имел опыт организации и выпуска

танкеток Т-27 и танков Т-37А, полученный еще в 30-е годы. Поэтому нет ничего удивительного в том, что в июле 1941 года ГАЗ получил задание по организации массового выпуска легких танков Т-60 (Известен как машина 030 или Т-30, но в документах именуется Т-60. Не путать с более поздним широко известным танком Т-60).

Горьковский автозавод только сейчас кажется нам вполне «мирным» предприятием, однако накануне Великой Отечественной Войны, именно ему, уже имевшему опыт производства легкой бронетехники (танкеток Т-27 и танков Т-37А), поручили производство нового советского легкого танка – Т-60.

В сентябре 1941 года главный конструктор завода №37 Н. Астров перегнал своим ходом из Москвы в Горький опытный образец танка Т-60 (с корпусом Богачева и башней Дедкова). Эта машина должна была послужить эталонным образцом для изготовления Т-60 на ГАЗе, а Астров был оставлен в Горьком для помощи в организации производства этих танков. Талантливый инженер, он лучше прочих знал о недостатках танка, и потому сразу же развернул кипучую деятельность по дальнейшему усовершенствованию Т-60.

Идея заключалась в существенной модернизации силовой установки машины, а именно установкой спаренного автомобильного двигателя, что позволяло также оснастить танк более мощной пушкой и усилить бронирование. Главное автобронетанковое управление Красной Армии согласилось с проектом, и уже 15 сентября начал работу по созданию спарки двигателей ГАЗ-М1 и ГАЗ-202. К концу ноября были сдан и опытный образец двигателя мощностью 135 л.с, которому присвоили индекс ГАЗ-203. Агрегат получился довольно громоздким, но если не считать незначительного удлинения корпуса танка, дополнительной пары катков и усиленных торсионов, его удалось вполне компактно «вписать» вдоль правого борта машины.

Новая машина получила рабочий индекс «ГАЗ-70«, к концу декабря 1941 года для неё изготовили сварной корпус и новую литую башню конструкции В. Дедкова. Параллельно с литой был разработан ещё один вариант в виде «граненой» башни, сваренной из 30-35-мм катанных бронелистов высокой твердости. Сборка танка началась в начале января нового 1942 года и шла довольно медленно из-за целого ряда различных проблем.

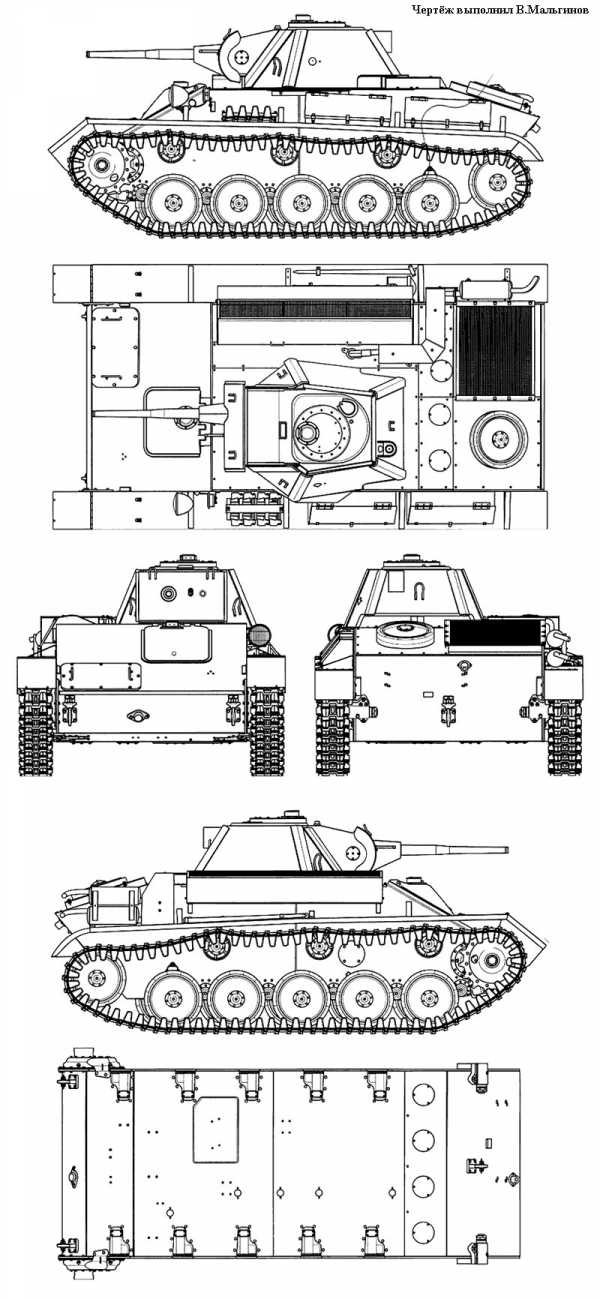

Общий вид танка Т-70М, 1943 г.

Только 14 февраля 1942 года, танк ГАЗ-70 был наконец закончен, после срыва всех сроков, и личного вмешательства И. Сталина, живо интересовавшегося проектом. Первый образец машины имел то же бронирование, что и Т-60. Он вообще сильно напоминал своего предшественника, но смотрелся органичнее, был более выдержан в пропорциях.

20 февраля начались испытания ГАЗ-70, которые, несмотря на ряд поломок трансмиссии (испытания велись в глубоком снегу при температуре окружающего воздуха до минус 35 градусов), в целом закончились успешно.

26 февраля 1942 года прототип нового танка был показан представителям Главного автобронетанкового управления Красной Армии, однако новая боевая машина не произвела на них благоприятного впечатления. Комиссия отмечала слабое бронирование танка ГАЗ-70, недостаточную проходимость по снегу, неудобство работы с вооружением. Заключение комиссии, сводившееся к фразе «тот же самый Т-60, только дороже», грозило поставить крест на новой боевой машине, однако

Н. Астров клятвенно обещал устранить все недостатки максимально быстро, и после колебания, в план опытных работ ГАЗа на 1-й квартал 1942 года все-таки включили строку «создание танка ГАЗ-70 с увеличенной башней и уширенной гусеницей».

Одновременно, используя возможности по увеличению массы (мощность двигателя ГАЗ-203 в 135 — 140 л.с. позволяла утяжелить танк примерно на 700 кг) удалось увеличить толщину брони новой боевой машины. Нижний лобовой лист был утолщен до 45 мм, а верхний — до 35 мм.

Испытания нового легкого танка ГАЗ-70, которому военные присвоили обозначение Т-70, прошли успешно. Уже 6 марта 1942 года И. Сталин подписал постановление ГКО № 1394сс «Об организации производства танков Т-70 на Горьковском автозаводе им. Молотова Наркомсредмаша», а спустя два дня, еще одно постановление ГКО № 1417сс «Об организации производства танков Т-70 на заводах №37 и №38 Наркомтанкопрома».

С первых же дней организация производства Т-70 столкнулась с целым рядом проблем. Новый танк требовал вдвое больше двигательных агрегатов, аналогичных установленным на Т-60, и заводы начали испытывать затруднения в выполнении установленной правительством программы выпуска танков. Не удалось наладить выпуск литой башни Дедкова — ее испытания показали плохую стойкость не только к 37-мм, но и 20-мм снарядам. Утолщение башенной брони требовало нового кокиля, но к этому времени свободных производственных мощностей для выполнения этой задачи не было. Поэтому в спешном порядке пришлось обеспечивать броневые заводы чертежами «запасного варианта» — сварной башни.

В результате, план апреля 1942 года по выпуску Т-70 сумел выполнить только ГАЗ, собравший 50 машин, завод №38 изготовил лишь 7 танков. Последний только в июне смог выйти на заданную мощность по сборке Т-70, но все равно не смог догнать ГАЗ, который являлся основным производителем легких танков Т-70 для Красной Армии — более 80% этих боевых машин были собраны здесь.

Что касается завода № 37, то тут так и не удалось наладить сборку Т-70. После эвакуации из Москвы в Свердловск предприятие продолжало изготовление Т-60, являясь головным по этой машине. Решением ГКО № 1958сс от 3 июля 1942 года и приказом НКТП №499сс от 4 июля, выпуск Т-60 на заводе № 37 прекращался, и со второго полугодия завод должен был начать изготовление Т-70, собрав в июле уже 25 машин.

Легкий танк Т-70М, модернизация Т-70

Поскольку Н. Астров еще в начале 1942 года дал обещание Государственному Комитету Обороны не позднее второго полугодия перейти к выпуску трехместного варианта Т-70, все усилия «танкового КБ» ГАЗ были направлены на выполнение этой задачи. В мае эскизный проект новой боевой машины был утвержден отделом главного конструктора НКТП, а в июне началась разработка рабочих чертежей.

В ходе проектирования стало ясно, что новый танк по массе будет почти на 1,5 тонны тяжелее Т-70. Поэтому в июле — августе 1942 года на ГАЗе прошли испытания серийного Т-70, догруженного до 11,5 т. В результате длительных пробегов выяснилось, что при такой массе прочность ходовой части танка стала недостаточной. В ходе испытаний у догруженного образца ломались траки, лопались торсионы подвески, быстро изнашивались резиновые бандажи опорных катков.

Мощность двигательного агрегата ГАЗ-203 для танка массой в 11,5 т оказалось недостаточной, в перенапряженном режиме работала коробка перемены передач, а при движении в гору, при угле наклона свыше 20 градусов, отмечались поломки зубьев КПП и бортовых редукторов. Для исправления выявленных недостатков:

  • Была усилена конструкция рамы двигателя
  • С 260 до 300 мм увеличили ширину и с 98 до 111 мм шаг траков гусениц
  • Возросла со 104 до 130 мм ширина опорных катков и с 34 до 36 мм диаметр торсионов.
  • Число траков в гусенице сократилось с 91 до 80 штук.
  • Были усилены поддерживающие катки, стояночные тормоза (увеличена ширина тормозной ленты) и бортовые редукторы.

В результате, 27 сентября 1942 года на ГАЗе закончили изготовление первого опытного образца лёгкого танка Т-70 с башней «для двух человек для наземной стрельбы с углом возвышения 25 градусов«.

Общая компоновка новой боевой машины, вооружение, ходовая часть, корпус, моторно-трансмиссионное отделение, рабочее место механика-водителя со всеми элементами управления остались почти такими же, как и на Т-70. Главное внешнее отличие заключалось в замене подбашенного листа, на котором установили новую увеличенную башню с двумя рабочими местами — командира танка и заряжающего, ставшего по совместительству радистом. Пулемет в двухместной башне был перемещен слева направо и его обслуживание было также передано заряжающему.

Для наблюдения за полем боя сначала планировалось установить командирскую башенку, но она требовала не менее 5 перископических приборов наблюдения и имела приличную массу, мешающий открыванию и закрытию башенного люка. Поэтому на опытном образце была установлена лишь поворотная командирская панорама. Для ведения огня из личного оружия в обоих бортах башни были сделаны амбразуры, закрывавшиеся броневыми заслонками.

Броневая защита корпуса быта усилена за счет увеличения толщины бортовых листов до 25 мм, а подбашенного листа до 20 мм. Броневые листы сварной башни высокой твердости имели толщину 35 мм. В виду изменения места установки пулемета конструкция литой маски орудия была изменена.

Одновременно с изготовлением нового танка в конце сентября — начале октября собрали шесть опытных экземпляров нового двигателя ГАЗ-203Ф (форсированный) мощностью 170 л.с, позже получивших обозначение М-80. Повышение мощности осуществлялось за счет увеличения наполнения и повышения степени сжатия.

М-80 отличались от серийных агрегатов ГАЗ-203, ставившихся на танках Т-70, материалом изготовления и конструкцией головки и верхнего пояса блока, клапанами, всасывающей трубой и новыми карбюраторами К-13. А так как новый двигатель был взаимозаменяем с ГАЗ-203, в перспективе планировалось М-80 устанавливать и на ремонтируемых Т-70. Двигатель успешно прошел испытания и его рискнули сразу же, не дожидаясь новой башни, поставить на Т-70. Это был «промежуточный» вариант, но он пришелся по душе военным, и уже в октябре 1942 года был налажен её выпуск под индексом Т-70М на ГАЗе, а затем и на заводе №38 в Кирове. А вот серийное производство варианта Т-70 с двухместной башней, так и не было начато.

Отличия Т-70М от Т-70:

  • Двигатель 170 л.с. против 135 л.с.
  • Вес 10,1 т, против 9-6 т.
  • Подвеска на торсионах диаметром 36 мм против 33,5 мм.
  • Ширина трака 300 мм против 260 мм.

Впрочем, военные вскоре об этом решении пожалели: по сути в строю находились сразу два танка с одинаковым названием и теоретически одинаковых конструктивно, но в то же время совершенно различных! В полевых условиях доработать Т-70 до уровня Т-70М было невозможно, а запчасти одной модификации не подходили к другой. И хотя выпуск базовых Т-70 был прекращен, а поступающие на ремонт танки старались выводить из эксплуатации, проблема взаимозаменяемости оставалась актуальна вплоть до самой зимы 1944 года, когда производство легких танков в СССР было повсеместно прекращено.

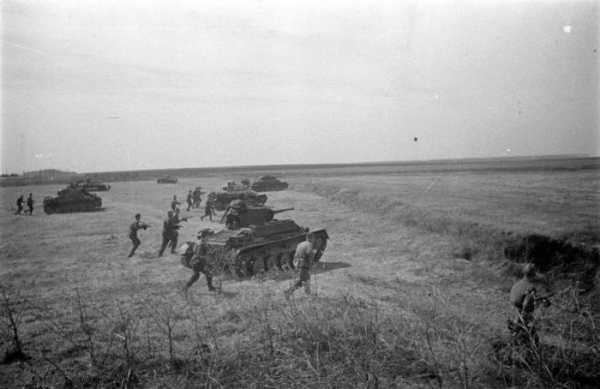

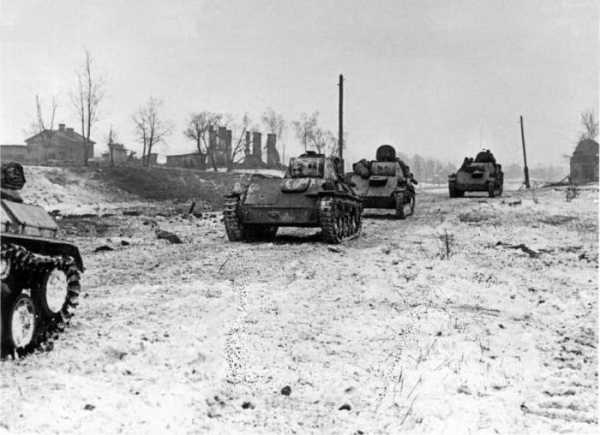

Эксплуатация и боевое применение танков Т-70

В конце декабря 1942 года по решению Государственного Комитета Обороны завод №38 прекращал выпуск танков и полностью переключался на изготовление самоходных установок СУ-76. Отныне легкие танки выпускались только на ГАЗе. 1943 год был особенно тяжелым для завода — в результате бомбежек на Автозаводской район Горького было сброшено 2170 бомб, из них 1540 попали непосредственно на территорию завода. В результате налетов было полностью разрушено или значительно повреждено более 50 зданий и сооружений, сгорели цеха шасси, колесный, монтажный и термический № 2, главный конвейер, паровозное депо.

В литейных цехах серого и ковкого чугуна полностью были уничтожены стержневая, участок цветного литья и электропечь, сильно пострадали кузнечный корпус, моторный цех №2, ремонтно-механический цех, инструментально-штамповый и прессово-кузнечный корпуса, много жилых домов.

В результате был остановлен выпуск автомобилей и броневиков БА-64, но производство танков, несмотря на все трудности, не прекращалось ни на день. Тем не менее, только в августе 1943 года на ГАЗе удалось перекрыть майский показатель по выпуску Т-70М.

28 августа 1943 года И. Сталин подписал постановление Государственного Комитета Обороны, согласно которому с 1 октября 1943 года ГАЗ переходил на выпуск самоходных установок СУ-76М, а производство Т-70М прекращалось, однако жо этого, ГАЗ успел сдать армии еще почти 600 Т-70М. Всего же за 1943 год, несмотря на серьезный ущерб от немецких бомбардировок, Горьковский автомобильный завод имени Молотова при плане 3300 Т-70М передал в войска 3348 танков и 1758 двигателей ГАЗ-203. За период с 1942 по 1943 г.г. заводы №37, 38 и ГАЗ произвели

8231 танк Т-70 и Т-70М, причем доля последних достигала 60% от общего числа.

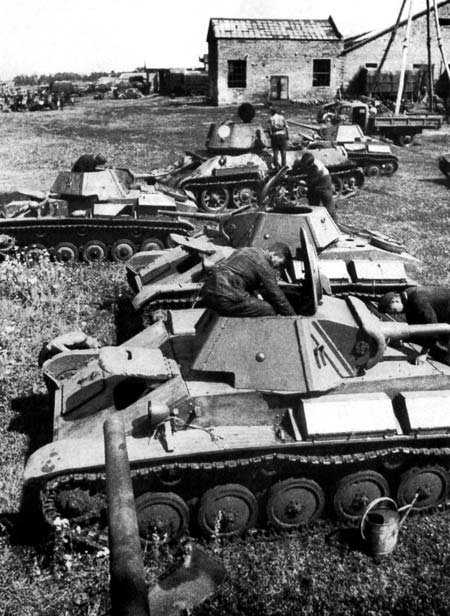

По имеющимся свидетельствам, кроме проблемы с ремонтом, на Т-70М в войсках не жаловались, напротив, машина зарекомендовала себя как крайне надежная, и возлагаемые на неё задачи, успешно выполняла. 25 сентября 1943 года генерал-лейтенант танковых войск Богданов докладывал в ГАБТУ Красной Армии:

Танк Т-70 в виду своей высокой подвижности как нельзя лучше соответствует задаче преследования отступающего противника…

…В отличие от Т-34 и КВ, танк указанного типа обладает малой шумностью (звук танка не превышает звука автомобиля) даже в движении на самых высоких оборотах, что вкупе с малыми размерами самого танка, позволяет подразделениям на Т-70 подбираться практически вплотную к противнику…

…Если немецкие артиллеристы могут вести огонь по танку Т-34 с расстояния 800-1200 м, то малые размеры Т-70 на местности снижают эту дистанцию до 500-600 м. Малый вес танка облегчает его транспортирование как к линии фронта, так и во время эвакуации подбитых танков в тыл. Танки Т-70 проще в освоении и управлении малоподготовленными водителями, подлежат ремонту в полевых условиях…

…Все имеющиеся случаи больших потерь подразделений танков Т-70 объясняются большей частью неграмотным применением, но не конструктивными недостатками самого танка. Считаю решение о прекращении производства танка Т-70 преждевременным…

Модификации легкого танка Т-70 (ГАЗ-70)

Были и попытки “продлить жизнь» Т-70. В конце 1942 года был разработан образец танка с длинноствольной пушкой ВТ-42. Весной 1943 года были созданы два опытных экземпляра, которые 12 мая 1943 года поступили на Гороховецкий артиллерийский полигон. Здесь в период с 19 мая по 1 июня пушка прошла испытания в объеме 1205 выстрелов и 199 км пробегом. При этом отмечалась ее «высокая практическая и начальная скорострельность при обслуживании одним номером расчета, и простота конструкции полуавтоматики». Комиссия, проводившая испытания, в своем заключении рекомендовала по устранении недостатков принять ВТ-42 на вооружение Красной Армии.

Но шел уже 1943 год, легкие танки практически исчерпали свой ресурс и не справлялись с задачей уничтожения вражеской техники и наземных укреплений, а армия все больше нуждалась в мобильной артиллерии – САУ. От танка Т-70 отказались, в пользу СУ-76, артиллерийской установки, смонтированной на его шасси. Впрочем, история танка на этом не закончилась – удачное шасси сделало его настоящей экспериментальной лабораторией для конструкторов, достаточно посмотреть на список модификаций этой машины, чтобы понять – Т-70 в полной мере оправдал свое предназначение:

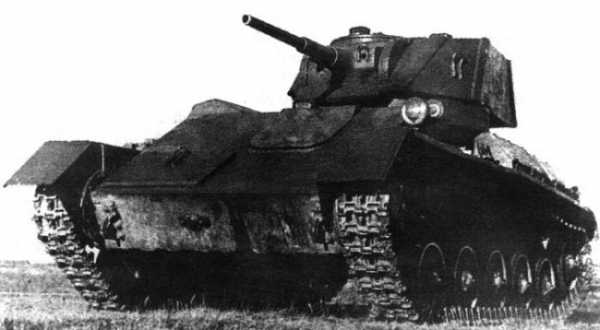

  • ГАЗ-70— опытный образец, прототип Т-70, выпущенный ГАЗом. Отличался от серийного Т-70 литой башней (1941 г.). Изготовлен 1 опытный экземпляр.
  • Т-70— серийный образец с 45-мм пушкой обр.1932/38 г. 20К (1942-43 гг.). Выпущено ~ 3400 шт.
  • Т-70М— модернизированный Т-70 (1942 г). Выпущено ~5000 шт.
  • Т-70 с двухместной башней— образец танка с двухместной башней новой конструкции (1942 г.). Изготовлен 1 экземпляр.
  • Т-70 с 37-мм пушкой Ш-37— опытный образец танка со скорострельной 37-мм пушкой Ш-37 (1942 г) для стрельбы по воздушным и наземным целям. Испытания не прошел. Изготовлен 1 опытный образец.
  • Т-70 с длинноствольной пушкой ВТ-42— образец танка с 45-мм пушкой ВТ-42. (выпущено 2 опытных экземпляра, 1942-43 гг.)
  • Т-70-3— опытный образец зенитного танка, вооружённый спаркой 12,7-мм пулемётов ДШКТ в башне изменённой конструкции (1942 г.). Выпущен 1 опытный образец.
  • Т-90— опытный образец зенитного танка на базе Т-70М, вооружённый спаркой 12,7-мм пулемётов ДШКТ в башне изменённой конструкции (1942 г.). Изготовлен 1 опытный образец.
  • ЗСУ-37— серийная зенитная самоходная установка с 37-мм автоматической пушкой обр.1939 г. (1944 г.). Изготовлено 75 установок.
  • СУ-72— зенитная самоходная установка с 37-мм автоматической пушкой 61К. (1942 г.). Выпущен 1 опытный образец.
  • СУ-11— зенитная самоходная установка с 37-мм автоматической пушкой 61К. (1942 г.). Выпущен 1 опытный образец.
  • СУ-76, СУ-76М— самоходные установки на базе Т-70 и Т-70М соответственно, с 76-мм пушкой ЗиС-3. (1942-46 гг.). Выпущено 560 шт. СУ-76 и 13732 шт. СУ-76М.
  • СУ-71— самоходная установка на базе Т-70 с 76-мм пушкой ЗиС-3. (1942 г.). Выпущено 2 опытных экземпляра.
  • СУ-15— предсерийный образец СУ-76 на базе Т-70. (1943 г.). Изготовлен 1 опытный образец.
  • СУ-16— самоходная установка на базе Т-70, предполагавшаяся для замены в войсках СУ-76. (1943 г.). Изготовлено несколько опытных образцов.
  • СУ-74 (СУ-74А)— самоходная установка на базе Т-70 с 76-мм пушкой ЗиС-3. (1943 г.). Выпущен 1 опытный экземпляр.
  • СУ-74Б (СУ-57Б)— самоходная установка на базе Т-70 с 57-мм пушкой ЗиС-4 с двигателем ЗиС-16Ф. (1943 г.). Выпущен 1 опытный экземпляр.
  • СУ-74Д (СУ-74Д)— самоходная установка на базе Т-70 с 76-мм пушкой Ф-34 и с двигателем GMC 4-71. (1943 г.). Изготовлен 1 опытный образец.
  • ГАЗ-75— самоходная установка на базе Т-70 с 85-мм пушкой Д-5С-85А. (1944 г.). Изготовлен 1 опытный образец.
  • Т-70КНП— командно-наблюдательный пункт для управления огнём самоходных частей и артиллерии. (1943 г.). Изготовлено 5 шт.
  • Артиллерийский тягач Т-70— войсковые переделки Т-70 в артиллерийский тягач. Количество таких переделок неизвестно.

armedman.ru

Танк Т-70 - конструкция, фото и боевое применение



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-5255833501835364"
data-ad-slot="8753833479">

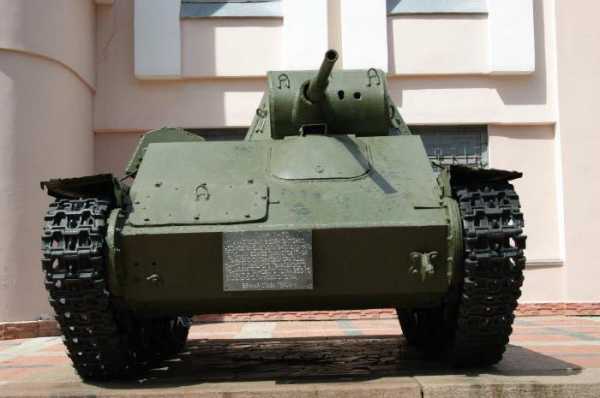

легкий танк Т-70

В октябре 1941 года стало ясно, что новый легкий танк Т-60, выпуск которого был налажен в сентябре, практически бесполезен на поле боя. Дело в том, что он имел слишком слабые вооружение и броню, которую легко пробивали вражеские танки. Исправить данные недостатки без кардинального изменения конструкции было невозможно, так как его двигатель и коробка и так работали в перенапряженном режиме. Рост массы танка, который неизбежен при усилении брони и вооружения, вывел бы эти агрегаты из строя.

В конце октября 1941 года специалисты конструкторского бюро Горьковского автозавода приступили к разработке нового танка, который получил индекс ГАЗ-70 или военное обозначение Т-70.

Работа шла очень быстро, с использованием принятого в автомобилестроении примы, непривычного для конструкторов танков. Общие виды боевой машины были выполнены в натуральную величину на специальных алюминиевых пластинах размеров 7×3 метра, которые были окрашены белой эмалью и разбиты на квадраты размером 200×200 мм. Для уменьшения площади чертежа и повышения его точности на главный вид – продольный разрез – были наложены план, а также полные и частичные поперечные разрезы. Чертежи, которые включали в себя все детали и узлы внешнего и внутреннего оборудования танка, выполняли максимально подробно и в дальнейшем они служили основой для контроля при сборке опытного образца.

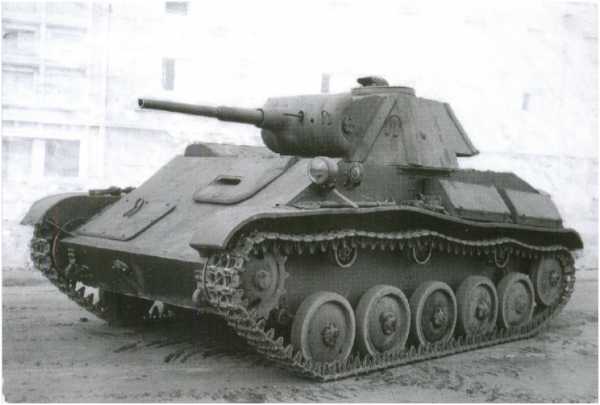

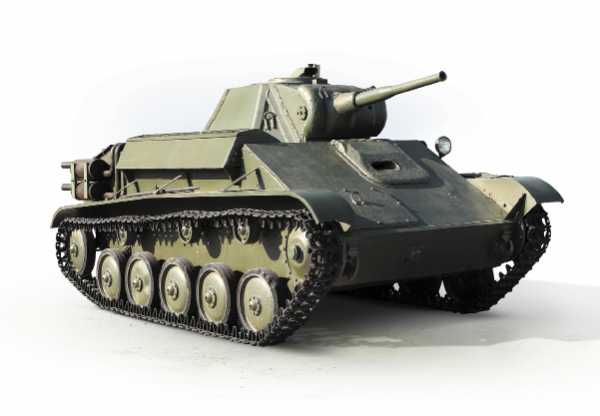

Легкий танк Т-70 имел классическую конструкцию, с передним расположением трансмиссии. Место водителя-механика было расположено в носовой части корпуса у левого борта, а место командира танка – во вращающейся башне, смещенной к левому борту. В средней части корпуса вдоль правого борта на общей раме были установлены два спаренных последовательно двигателя, которые составляли единый силовой агрегат. Трансмиссия и ведущие колеса находились впереди.

Корпус сваривался из катанных бронелистов, которые имели толщину 6, 10, 15, 25, 35 и 45 мм. В особо ответственных местах сварные швы были усилены клепкой. Лобовые и кормовые листы бронекорпуса имели рациональные углы наклона. Сварная граненная башня из бронелистов толщиной 35 мм была установлена на шариковой опоре в средней части корпуса. Сварные стыки башни были усилены броневыми угольниками. Лобовая часть башни имела литую качающуюся маску с амбразурами под установку пушки, пулемета и телескопического прицела. В крыше башни был сделан входной люк командира танка. В броневой крышке люка был установлен перископический зеркальный прибор наблюдения, который обеспечивал командиру круговой обзор. Также в крышке имелся лючок для фложковой сигнализации.

танк Т-70

В качестве вооружения на танке Т-70 была установлена 45-мм танковая пушка образца 1938 года и слева от нее спаренный пулемет ДТ. Орудие было смещено вправо от продольной оси башни, что обеспечивало большее удобство для работы командира. Шестеренчатый механизм поворота башни был установлен слева от командира, а винтовой подъемный механизм спаренной установки справа. Пушка имела спусковой ножной механизм, который осуществлялся путем нажатия на правую педаль, а пулемета – на левую. Боекомплект состоял из 90 выстрелов с бронебойными и осколочными снарядами для пушки и 945 патронов для пулемета ДТ.

Характеристики пушки:

  • высота линии огня – 1540 мм;
  • угол наклона спаренной установки по вертикали – от -6 до +20 градусов;
  • прицельная дальность стрельбы – 3600 м;
  • максимальная дальность стрельбы – 4800 м;
  • скорострельность – 12 выстр./мин.

В качестве силовой установки был выбран мотор ГАЗ-203, который состоял из двух четырехтактных шестицилиндровых карбюраторных двигателей ГАЗ-202 суммарной мощностью 140 л.с. Коленчатые валы двигателей были соединены при помощи муфты с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом, что позволило предотвратить поперечные колебания. Для каждого двигателя батарейная система зажигания, система смазки и топливная система были независимыми. Танк был оборудован двумя топливными баками общей емкостью 440 литров, которые были расположены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Трансмиссия танка Т-70 состояла из двухдискового полуцентробежного главного фрикциона сухого трения, четырехступенчатой коробки передач автомобильного типа, главной передачи с коническим редуктором, двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных от грузовика ЗИС-5.

Заметка: «Командирские танки были оборудованы радиостанцией 9Р или 12РТ, которая была размещена в башне, и внутренним переговорным устройством ТПУ-2Ф. На линейные танки устанавливали светосигнальное устройство для внутренней связи командира с водителем-механиком и внутреннее переговорной устройство ТПУ-2».

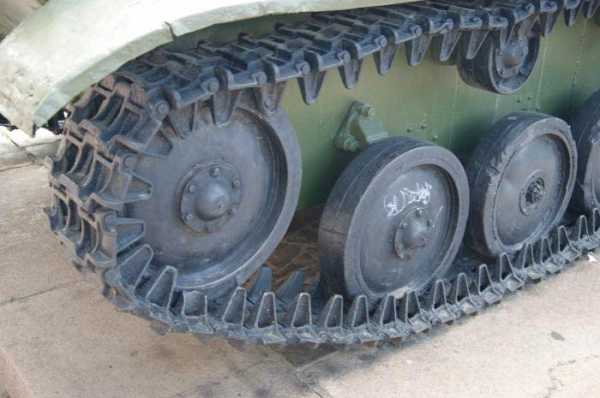

В состав движителя с каждого борта входили: ведущие колеса со съемным зубчатым венцом цевочного зацепления,  пять односкатных обрезиненных опорных катков и три цельнометаллических поддерживающих катка, направляющее колесо с кривошипным механизмом натяжения гусеницы и мелкозвенчатая гусеница из 91 трака с шагом 98 мм. Конструкция направляющего колеса и опорного катка были унифицированы. Ширина литого трака гусеницы составляла 260 мм. Подвеска – индивидуальная торсионная.

В ходе производства масса танка возросла с 9,2 до 9,8 тонны, а запас хода по шоссе уменьшился с 360 до 320 км.



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-5255833501835364"
data-ad-slot="8753833479">

танк Т-70

Тактико-технические характеристики и габаритные размеры танка Т-70:

  • длина – 4285 мм;
  • ширина – 2420 мм;
  • высота – 2035 мм;
  • клиренс – 300 мм;
  • вооружение – пушка 20К образца 1934 года калибра 45 мм, пулемет ДТ образца 1929 года калибра 7,62 мм;
  • средства связи – переговорной устройство ТПУ-2 и на командирских танках радиостанция 12РТ или 9Р;
  • преодолеваемые препятствия – угол подъема 28 град, ширина рва 1, метра, высота стенки 0,6 метра, глубина брода 0,9 метра;
  • максимальная скорость – 45 км/ч;
  • запас хода – 250 км.

В конце декабря 1942 года для первого танка был изготовлен корпус и отлита башня конструкции В.Дедкова.  Одновременно с литой был разработан и сварной вариант башни. В январе 1942 года приступили к сборке, которая по ряду причин была закончена только 14 февраля. Затем танк был отправлен в Москву и показан там представителям Главного автобронетанкого управления. Военные отнеслись к новому танку довольно прохладно, так как по бронезащите он лишь незначительно превосходил Т-60 и имел возросшую массу благодаря установке 45-мм пушки, а мощь вооружения нивелировалась лишь одним местом для человека в башне, который должен выполнять обязанности командира, наводчика и заряжающего. Однако главной конструктор Н.А. Астров обещал в короткий срок устранить все недостатки.

Затем были проведены испытания опытного образца танка Т-70 и пробные стрельбы из основного оружия. Новый танк в сравнении с предшественником имел более высокую удельную мощность (15,2 л.с./т против 11 л.с./т), более мощное оружие (45-мм пушка вместо 20-мм) и усиленную броневую защиту (45-мм броня вместо 20-35-мм).

По результатам испытания новый танк постановлением Государственного комитета обороны (ГКО) от 6 марта 1942 года был принят на вооружение Красной армии. Спустя два дня вышло следующее постановление ГКО о производстве танка с апреля на заводах № 37 и № 38, а также Горьковском автозаводе. Однако новый танк требовал вдвое больше деталей в сравнении с прежним танком, при этом не удалось наладить производство башни и Горьковскому автозаводу в спешном порядке пришлось обеспечивать документацией на сварную башню другие заводы.

Танк Т-70 выпускался с весны по ноябрь 1942 года, а затем ему на смену пришел модернизированный Т-70М.

танк Т-70

В состав танковых и механизированных корпусов могли входить танковые бригады, состоящие из 32 танков Т-34 и 21танка Т-70. Однако к весне 1944 года данная модель танка была исключена из штатов танковых частей Красной армии, но в некоторых бригадах их продолжали эксплуатировать еще довольно долго.

Первыми новые танки получили 157-я и 162-я отдельные танковые бригады, которые были сформированы в городе Муроме в первой половине 1942 года. в каждой из этих бригад насчитывалось по 65 таких машин. Еще до начала боевых действий обе бригады были переформированы на более традиционный штат смешанной организации. Боевое крещение новые танки получили в ходе боев на юго-западном направлении в июне-июле 1942 года, где понесли значительные потери. Уже первые бои показали их низкие боевые качества, недостаточную бронезащиту при использовании танков в качестве  поддержки пехоты и слабое вооружение, которое не позволяло вести борьбу с немецкими средними танками.

Однако в умелых руках танк Т-70 был грозным оружием. Так, 6 июля 1943 года в боях за деревню Поковку на Обояньском направлении экипаж танка под командованием лейтенанта В.В. Павлович из 49-й гвардейской танковой бригады смог подбить три средних немецких танка и одну «Пантеру».

танк Т-70

21 августа 1943 года командир танка лейтенант А.Л. Дмитриенко 178-й танковой бригады обнаружил отступающий немецкий танк и начал его преследование. Догнав врага, Дмитриенко заметил, что люк в башне вражеского танка открыт, он вылез из своего танка, перепрыгнул на броню вражеской машины и бросил в люк гранату. Экипаж немецкого танка был уничтожен, а сам танк отбуксирован в наше расположение и после небольшого ремонта использовался в боях.

Факт: «Большое количество танков Т-70 участвовало в Курской битве. Так, танковые войска Центрального фронта накануне сражения располагали 1652 танками, из которых 369 штук или 22% были танки данной модели».

Нередко эти танки использовали для таранов. Например, в журнале боевых действий 150-й танковой бригады, которая действовала в составе 40-й армии Воронежского франта в январе 1943 года, сохранилась следующая запись:

«Старший лейтенант Захарченко и механик-водитель старший сержант Кривко, отражая контратаки танков и израсходовав снаряды, со своей ротой пошли на таран немецких танков. Захарченко сам лично протаранил два танка и взял в плен командира и начальника штаба 100-го танкового батальона особого назначения».

Факт: «В годы Второй мировой войны помимо Красной армии танк Т-70 состоял на вооружении Войска Польского в количестве 53 экземпляров и Чехословацкого корпуса в количестве 10 экземпляров».



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-5255833501835364"
data-ad-slot="8753833479">

rus-texnika.ru

Легкий танк Т-70 » Военное обозрение

Уже в октябре 1941 года стало ясно, что новый легкий танк Т-60, серийный выпуск которого начался месяцем раньше, почти бесполезен на поле боя. Его броня свободно пробивалась всеми противотанковыми средствами Вермахта, а собственное вооружение было слишком слабым, чтобы бороться с танками врага. Усилить же и то и другое без кардинального изменения конструкции не представлялось возможным. Двигатель и коробка передач и без того работали в перенапряженном режиме. Рост же массы боевой машины, неизбежный при усилении бронирования и вооружения, просто привел бы к выходу этих агрегатов из строя. Требовалось иное решение.
В сентябре 1941 года КБ завода № 37, на тот момент головного по выпуску Т-60, предложило вариант его модернизации, получивший индекс Т-45. По сути дела, это был все тот же Т-60, но с новой башней, в которой была установлена 45-мм пушка. На этой машине предполагалось использовать новый двигатель ЗИС-60 мощностью 100 л.с , что позволило бы увеличить толщину лобовой брони танка до 35 — 45 мм. Однако освоить производство двигателя завод ЗИС не смог в связи с эвакуацией из Москвы на Урал, в город Миасс. Не спасла положение и попытка установить на танк двигатель ЗИС-16 мощностью 86 л.с С его освоением также не все шло гладко, а время не ждало.

Параллельно с заводом № 37 работы по созданию нового легкого танка развернулись на Горьковском автозаводе. В таком развитии событий не было ничего необычного — это предприятие уже имело опыт производства бронетанковой техники, занимаясь серийным выпуском танкеток Т-27 и малых плавающих танков Т-37А в 1930-е годы. Здесь же был спроектирован и изготовлен ряд опытных образцов бронетанковой техники В сентябре 1941 года завод получил задание по организации массового выпуска легкого танка Т-60, для чего на ГАЗе было создано отдельное структурное подразделение танкового производства и соответствующее КБ В первых числах сентября главный конструктор завода № 37 Н.А Астров перегнал своим ходом из Москвы в Горький опытный образец танка Т-60, который должен был использоваться на ГАЗе в качестве эталона Сам Н.А.Астров также был оставлен на ГАЗе для помощи в организации производства танков.

Именно Астров и представил в ГАБТУ Красной Армии проект нового легкого танка с усиленными броней и вооружением, созданного на базе Т-60. В качестве силовой установки на этой машине предполагалось использовать спарку автомобильных двигателей ГАЗ-202. Опытные образцы спаренных силовых агрегатов, получивших индекс ГАЗ-203, были изготовлены к концу ноября. Однако при первых же испытаниях спарок через 6 — 10 часов работы начали ломаться коленчатые валы вторых двигателей, и только благодаря усилиям конструкторов под руководством А.А.Липгарта ресурс спаренного силового агрегата удалось довести до требуемых 100 моточасов. К проектированию же нового танка в КБ ГАЗа приступили в конце октября 1941 года Оно велось очень быстро, с использованием принятого в автомобилестроении приема, непривычного для конструкторов танков. Общие виды боевой машины вычерчивались в натуральную величину на специальных алюминиевых пластинах размерами 7x3 м, окрашенных белой эмалью и разбитых на квадраты размерами 200x200 мм. Для уменьшения площади чертежа и повышения его точности на главный вид — продольный разрез — был наложен план, а также полные и частичные поперечные разрезы. Чертежи выполнялись максимально подробными и включали все узлы и детали внутреннего и внешнего оборудования машины. Эти чертежи в дальнейшем служили основой для контроля при сборке опытного образца и даже всей первой серии машин.
В конце декабря 1941 года для танка, получившего заводское обозначение ГАЗ-70, сварили бронекорпус и отлили башню конструкции В.Дедкова. Наряду с литой был разработан и вариант сварной башни Сборка танка началась в январе 1942 года и по ряду причин шла довольно медленно Завершить ее удалось только 14 февраля, после чего танк отправили в Москву, где он был показан представителям ГАБТУ. У военных новая машина большого энтузиазма не вызвала. По бронезащите танк лишь незначительно превосходил Т-60, а номинально возросшая, благодаря установке 45-мм пушки, мощь вооружения нивелировалась размещением в башне одного человека, на все руки мастера — командира, наводчика и заряжающего. Однако Н А.Астров пообещал в кратчайший срок устранить недостатки Довольно быстро удалось нарастить броню, доведя толщину нижнего лобового листа корпуса до 45 мм, а верхнего—до 35 мм В итоге постановлением ГКО от 6 марта 1942 года новая боевая машина была принята на вооружение РККА под индексом Т-70. Спустя два дня увидело свет и постановление ГКО о производстве танка, согласно которому к его выпуску с апреля месяца привлекались заводы № 37 и № 38. Однако действительность не позволила этим планам осуществиться полностью Так, например, новый танк требовал вдвое больше двигателей, чем Т-60 Не удалось наладить производство литой башни, и ГАЗу пришлось в спешном порядке обеспечивать другие заводы документацией на сварную башню. В итоге, апрельский план по выпуску Т-70 выполнил только ГАЗ, собравший 50 машин. Завод № 38 в Кирове сумел изготовить только семь танков, а на заводе № 37 их сборку не удалось наладить ни к апрелю, ни в дальнейшем.

Компоновка новой машины принципиально не отличалась от таковой у танка Т-60. Механик-водитель располагался в носовой части корпуса у левого борта Во вращающейся башне, также смещенной к левому борту, размещался командир танка В средней части корпуса вдоль правого борта на общей раме были установлены последовательно два двигателя, составлявшие единый силовой агрегат Трансмиссия и ведущие колеса располагались впереди.
Корпус танка сваривался из катаных бронелистов толщиной 6,10,15, 25, 35 и 45 мм. Сварные швы усиливались клепкой Лобовые и кормовые листы корпуса имели рациональные углы наклона. В верхнем лобовом листе находился люк механика-водителя, в крышке которого у танков первых выпусков имелась смотровая щель с триплексом, а затем устанавливался поворотный перископический прибор наблюдения.

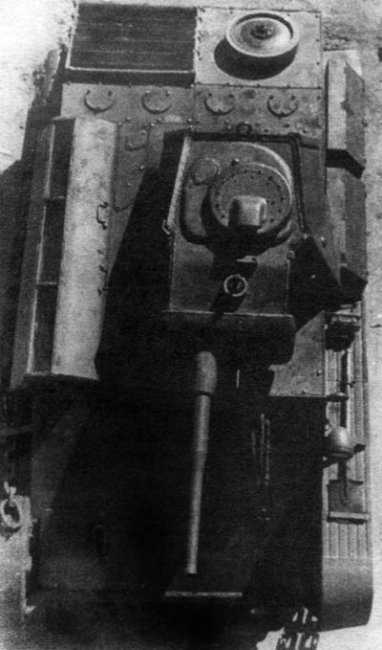

Сварная граненая башня, изготавливавшаяся из броневых листов толщиной 35 мм, устанавливалась на шариковой опоре в средней части корпуса и имела форму усеченной пирамиды. Сварные стыки стенок башни были усилены броневыми уголками Лобовая часть имела литую маску с амбразурами под установку пушки, пулемета и прицела. В крыше башни сделали входной люк командира танка. В броневой крышке люка устанавливался перископический зеркальный прибор наблюдения, обеспечивавший командиру круговой обзор Кроме того, в крышке имелся лючок для флажковой сигнализации.

На танке Т-70 устанавливалась 45-мм танковая пушка обр 1938 года и слева от нее — спаренный пулемет ДТ. Для удобства работы командира танка орудие сместили вправо от продольной оси башни. Длина ствола пушки составляла 46 калибров, высота линии огня — 1540 мм Углы наводки спаренной установки по вертикали составляли от-6° до +20° Для стрельбы применялись прицелы телескопический ТМФП (на части танков устанавливался прицел ТОП) и механический — в качестве резервного Прицельная дальность стрельбы составляла 3600 м, максимальная — 4800 м При использовании механического прицела была возможна только стрельба прямой наводкой на дистанции не свыше 1000 м. Скорострельность орудия — 12 выстрелов в минуту Шестеренчатый механизм поворота башни устанавливался слева от командира, а винтовой подъемный механизм спаренной установки — справа. Спусковой механизм пушки был ножным, спуск пушки осуществлялся нажатием на правую педаль, а пулемета — на левую. В боекомплект входили 90 выстрелов с бронебойными и осколочными снарядами для пушки (из них 20 выстрелов находились в магазине) и 945 патронов к пулемету ДТ (15 дисков). Начальная скорость бронебойного снаряда массой 1,42 кг составляла 760 м/с, осколочного массой 2,13 кг — 335 м/с. После производства выстрела бронебойным снарядом гильза выбрасывалась автоматически. При стрельбе осколочным снарядом из-за меньшей длины отката пушки открывание затвора и извлечение гильзы осуществлялись вручную.

Силовая установка ГАЗ-203 (70-6000) состояла из двух четырехтактных 6-цилиндровых карбюраторных двигателей ГАЗ-202 (ГАЗ 70-6004 — передний и ГАЗ 70-6005 — задний) суммарной мощностью 140 л.с. Коленчатые валы двигателей соединялись муфтой с упругими втулками. Картер маховика переднего двигателя для предотвращения поперечных колебаний силового агрегата соединили тягой с правым бортом. Батарейная система зажигания, система смазки и топливная (кроме баков) система для каждого двигателя были независимыми. Два бензобака общей емкостью 440 л находились в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.
Трансмиссия состояла из двухдискового полуцентробежного главного фрикциона сухого трения (сталь по ферродо), четырехступенчатой коробки передач автомобильного типа (4+1), главной передачи с коническим редуктором, двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных у грузового автомобиля ЗИС-5.

В состав движителя танка применительно к одному борту входили ведущее колесо со съемным зубчатым венцом цевочного зацепления, пять односкатных обрезиненных опорных катков и три цельнометаллических поддерживающих катка, направляющее колесо с кривошипным механизмом натяжения гусеницы и мелкозвенчатая гусеница из 91 трака. Конструкции направляющего колеса и опорного катка были унифицированы Ширина литого трака гусеницы составляла 260 мм Подвеска — индивидуальная торсионная.
Командирские танки оборудовали радиостанцией 9Р или 12РТ, размещенной в башне, и внутренним переговорным устройством ТПУ-2Ф На линейных танках устанавливались светосигнальное устройство для внутренней связи командира с механиком-водителем и внутреннее переговорное устройство ТПУ-2.
В ходе производства масса танка возросла с 9,2 до 9,8 т, а запас хода по шоссе уменьшился с 360 до 320 км.

В начале октября 1942 года ГАЗ, а с ноября и завод № 38 перешли на выпуск танков Т-70М с усовершенствованной ходовой частью Были увеличены ширина (с 260 до 300 мм) и шаг траков, ширина опорных катков, а также диаметр торсионов (с 33,5 до 36 мм) подвески и зубчатых венцов ведущих колес Число траков в гусенице сократили с 91 до 80 шт. Кроме того, были усилены поддерживающие катки, остановочные тормоза и бортовые редукторы Масса танка возросла до 10 т, а запас хода по шоссе снизился до 250 км. Боекомплект пушки уменьшили до 70 выстрелов.

С конца декабря 1942 года завод № 38 прекратил выпуск танков и переключился на производство самоходных установок СУ-76 В результате, начиная с 1943 года легкие танки для Красной Армии выпускались только на ГАЗе. При этом во второй половине 1943 года выпуск сопровождался большими трудностями С 5 по 14 июня завод подвергся налетам немецкой авиации. На Автозаводский район Горького было сброшено 2170 бомб, из них 1540 — непосредственно на территорию завода Были полностью разрушены или сильно повреждены более 50 зданий и сооружений. В частности, сгорели цеха шасси, колесный, монтажный и термический № 2, главный конвейер, паровозное депо, серьезно пострадали и многие другие цеха завода В результате пришлось остановить выпуск бронемашин БА-64 и автомобилей. Однако выпуск танков не прекращался, хотя и несколько снизился — только в августе удалось перекрыть майский объем производства. Но век легкого танка уже был отмерен — 28 августа 1943 года вышло постановление ГКО, согласно которому с 1 октября того же года ГАЗ переходил на выпуск самоходных установок СУ-76М. Всего же в 1942 — 1943 годах было выпущено 8226 танков модификаций Т-70 и Т-70М.

Легкий танк Т-70 и его усовершенствованный вариант Т-70М состояли на вооружении танковых бригад и полков так называемой смешанной организации, совместно со средним танком Т-34. В бригаде имелось 32 танка Т-34 и 21 танк Т-70 Такие бригады могли входить в состав танковых и механизированных корпусов или быть отдельными В танковом полку состояли на вооружении 23 Т-34 и 16 Т-70 При этом полки могли входить в состав механизированных бригад или быть отдельными К весне 1944 года легкие танки Т-70 исключили из штатов танковых частей Красной Армии. Тем не менее в некоторых бригадах они продолжали эксплуатироваться еще довольно долго. Кроме того, часть танков этого типа использовалась в самоходно-артиллерийских дивизионах, полках и бригадах СУ-76 в качестве командирских машин Часто ими были укомплектованы танковые подразделения в мотоциклетных частях Танки Т-70 и Т-70М принимали участие в боевых действиях вплоть до конца Великой Отечественной войны.

Боевое крещение танки Т-70 получили в ходе боев на Юго-Западном направлении в июне-июле 1942 года и понесли серьезные потери Уже первые бои выявили низкие боевые качества новых легких танков, вооружение которых не позволяло им бороться с немецкими средними танками (доля легких боевых машин в Вермахте быстро сокращалась), а бронезащита была недостаточной при использовании их в качестве танков непосредственной поддержки пехоты Кроме того, наличие в экипаже только двух танкистов, один из которых был крайне перегружен. многочисленными обязанностями, а также отсутствие на боевых машинах средств связи крайне затрудняли их использование в составе подразделений и приводили к повышенным потерям.

Окончательную же точку в боевой карьере этих танков поставила Курская битва — возможность уцелеть, не говоря уже о том, чтобы выйти победителем, в открытом бою с новыми немецкими тяжелыми танками у Т-70 была близка к нулю. Вместе с тем в войсках отмечали и положительные достоинства «семидесяток». По мнению некоторых танковых командиров, Т-70 как нельзя лучше подходил для преследования отступавшего противника, что стало актуальным в 1943 году. Надежность силовой установки и ходовой части Т-70 были выше, чем у Т-34, что позволяло совершать длительные марши. «Семидесятка» была малошумной, чем опять-таки резко отличалась от ревущей двигателем и грохочущей гусеницами «тридцатьчетверки», которую ночью, например, было слышно за 1,5 км.

В столкновениях же с вражескими танками экипажам Т-70 приходилось проявлять чудеса изобретательности Многое зависело и от знания экипажем особенностей своей машины, ее достоинств и недостатков. В руках умелых танкистов и Т-70 был грозным оружием. Так, например, 6 июля 1943 года в боях за д.Покровка на Обояньском направлении экипаж танка Т-70 из 49-й гвардейской танковой бригады, которым командовал лейтенант Б.В.Павлович, умудрился подбить три средних немецких танка и одну «Пантеру». Совершенно исключительный случай произошел 21 августа 1943 года в 178-й танковой бригаде. При отражении вражеской контратаки командир танка Т-70 лейтенант А.Л. Дмитриенко заметил отступавший немецкий танк. Догнав врага, лейтенант приказал своему механику-водителю двигаться рядом с ним (по-видимому, в «мертвой зоне») Можно было стрелять в упор, но, увидев, что люк в башне немецкого танка открыт (немецкие танкисты почти всегда ходили в бой с открытыми башенными люками), Дмитриенко вылез из Т-70, перепрыгнул на броню вражеской машины и бросил в люк гранату. Экипаж немецкого танка был уничтожен, а сам танк отбуксирован в наше расположение и после небольшого ремонта использовался в боях.

topwar.ru

технические характеристики, фото, боевое применение :: SYL.ru

Первые боевые действия в 1941 году показали советскому военному командованию несовершенство танка Т-60. Противотанковые средства нацистской Германии легко пробивали броню этой боевой машины. Кроме того, Т-60 не был оснащен тем вооружением, с помощью которого можно противостоять врагу. Красная Армия нуждалась в более мощной и в то же время достаточно мобильной боевой машине. Ею стал легкий танк Т-70. В историю Великой Отечественной войны он вошел как один из самых востребованных видов вооружения. Данная статья представляет обзор танка Т-70.

Начало создания

Легкий танк Т-70 был собран мастерами Горьковского автомобильного завода (ГАЗ). Данное предприятие специализировалось на изготовлении бронетехники: на заводе серийно выпускались танкетки Т-27 и малые плавающие танки Т-34А. Главным конструктором-разработчиком боевой машины стал известный военный инженер Астров Николай Александрович. В Великую Отечественную под его руководством была создана целая линейка легких танков.

Разработчики не исключали, что после усиления брони и вооружения Т-70 (танк) в дальнейшем будет нуждаться в более кардинальных конструкторских изменениях. Имело место опасение, что увеличение массы и размера боевой машины может негативно отразиться на работе его двигателя и коробки передач, которым придется функционировать в усиленном режиме.

Было принято решение оснастить советский танк Т-70 двигателем ЗИС-60, мощность которого достигала 100 л. с. Такие движки производились в Москве мастерами завода имени Сталина. Из-за вынужденной эвакуации ЗИСа и его сотрудников из Москвы в город Миасс (Урал) работы по созданию такого двигателя несколько приостановились. Было решено оснастить новый танк движком ЗИС-16. Его мощность составляла 86 л. с. С декабря 1941 г. танк Т-70 (фото внизу представляет особенности внешнего оформления данной боевой машины) значился под заводским обозначением ГАЗ-70.

Проектирование

В 1941 году Астров Н. А. предоставил в Главное бронетанковое управление Красной Армии свои конструкторские наработки по Т-70. Танк представлял собой бронетехнику, созданную на базе Т-60, но имеющую существенно усиленную броню и вооружение. Силовую установку решено было изготовить путем спаривания автомобильных движков. Первый образец установки (индекс ГАЗ-203) был готов к осени 1941 года.

Процесс проектирования выполнялся при помощи приема, характерного для автомобилестроения: с использованием специальных алюминиевых пластин, размеры которых составляли 300х700 см. Они, в свою очередь, разбивались на квадраты 20 х 20 см. На эти пластины наносились чертежи всех узлов и деталей внутренних и внешних видов Т-70. Танк за счет применения данного приема собирался достаточно быстро. Все его составные части отличались высокой точностью. С использованием этих чертежей была собрана как опытная модель танка Т-70, так и вся первая серия данных боевых машин.

Результат

В 1942-м была начата сборка Т-70. Танк был полностью сконструирован только в феврале. В этом же году он был направлен в Москву. При осмотре представителями Главного бронетанкового управления были выявлены недостатки Т-70. Танк, характеристики которого незначительно превосходили базовый Т-60, энтузиазма у членов комиссии не вызвал. По броневой защите он немного превзошел Т-60, а наличие 45-мм орудия нивелировалось, поскольку башня танка была рассчитана только на одного человека, вынужденного одновременно выполнять обязанности командира, наводчика и заряжающего. Астров Н. А. заверил комиссию, что данная никчемность танка Т-70 будет исправлена к марту.

Завершительный этап

В марте 1942 года в Москву был отправлен доработанный танк Т-70. Фото данной боевой машины представлены далее в статье. В результате наращивания брони нижний лобовой лист корпуса был утолщен до 0,45 см, верхний имел толщину 0,35 см. В результате конструкция танка была одобрена Главным комитетом обороны, а сам он был принят на вооружение Рабоче-крестьянской Красной Армии как Т-70 – легкий танк. Фото демонстрирует внешнее оформление танка.

Производство

Согласно постановлению Главного комитета обороны, изготовление Т-70 должны осуществлять ГАЗ и заводы № 37 и 38. Однако поначалу на этих предприятиях не было налажено производство литых башен. Они изготавливались на других заводах. Согласно апрельскому плану по производству Т-70, рабочие ГАЗа собрали 50 танков. На кировском же заводе № 38 было собрано только 7. В Свердловске на предприятии № 37 сборка легкого танка так и не была налажена. Корпус танка изготавливался рабочими паровозостроительного завода в Мурманске.

Устройство корпуса

При изготовлении сварной граненой башни Т-70 применяются катаные листы. Их толщина составляет 3,5 и 4,5 см. Они обеспечили дифференцированную противопульную броневую защиту. Для усиления сварных швов используются клепки. Для сварной граненой башни применяют стальные листы толщиной 3,5 см. Башня танка была в виде усеченной пирамиды, для установки которой используется шариковая опора. Место ее расположения – средняя часть в корпусе танка. Чтобы усилить башню, конструкторы использовали броневые угольники. Они предназначались специально для сварных стыков между катаными листами башни. Для изготовления применялись бронированные плиты. В танке они соединялись друг с другом при помощи сварки.

В верхней части корпуса находился люк, который использовался механиком-водителем. Через люк осуществлялась посадка и высадка. Днище танка было оснащено аварийным люком - лазом. В первом варианте танка крышка люка оснащалась специальной смотровой щелью. В дальнейшем было решено ее заменить поворотным зеркальным перископическим прибором для наблюдения. С помощью данного приспособления командир мог осуществлять круговой обзор.

Структура машины

Т-70 состоял из пяти отделений:

  • Трансмиссионного.
  • Управленческого.
  • Моторного (правый борт).
  • Боевого (башня танка и левый борт).
  • Кормового, предназначенного для размещения топливных баков и радиатора.

Вооружение

Боевая машина оснащена:

  • 45-миллиметровой пушкой (образец 1938 года). Небольшим смещением орудия от продольной оси башни обеспечивалось удобство командира.
  • Спаренным пулеметом. Он расположен слева от пушки. Мог применяться для кругового обстрела.

Танк был рассчитан на ведение огня, высота линии которого составляла 154 см. Стрельба осуществлялась при помощи телескопического и механического прицелов. Механический использовался как резервный. Т-70 при прямой наводке мог осуществлять стрельбу на дистанции до одного километра.

Орудие было предназначено для ведения стрельбы на дистанции 4 км 800 м. Прицельный огонь был возможен на расстоянии, не превышающем 3 км 600 м. Скорострельность - 12 выстрелов в минуту.

Поворот башни осуществлялся при помощи установленного слева от командира специального шестеренчатого механизма. Место винтового подъемного механизма располагалось справа от командира. Было предусмотрено ножное управление стрельбой. Для этой цели предусмотрены специальные педали. Выполнить выстрел из танковой пушки можно было при помощи правой педали. Для работы спаренного пулемета предусматривалась левая педаль.

Пушка Т-70 была рассчитана на 90 выстрелов. В ее боекомплекте имелись бронебойные и осколочные снаряды. Спаренный танковый пулемет содержит 945 боеприпасов.

Для размещения двадцати пушечных боеприпасов конструкторами были созданы специальные магазины. Расположение снарядов в этих отсеках обеспечивало удобную работу командира танка. Для остальных семидесяти боеприпасов предназначались стандартные укладки. Они были размещены в боевом отделении вдоль бортов танка. Во время стрельбы бронебойным снарядом экстракцию гильз обеспечивала автоматика. По причине малой начальной скорости стрельбы осколочным снарядом откат ствола имел меньшую длину – его не хватало для полноценной работы автоматики. В результате после стрельбы осколочными боеприпасами экстракция гильзы производилась руками.

Теоретически Т-70 в течение одной минуты был способен выполнить 12 выстрелов. На практике скорострельность определялась более низкими показателями: не более пяти выстрелов. Объясняется это отсутствием заряжающего и необходимостью выполнять экстракцию гильз вручную.

Устройство силовой установки

В силовой установке ГАЗ-203 конструкторами были использованы два четырехтактных шестицилиндровых карбюраторных двигателя ГАЗ-202. Их суммарная мощность составляла 140 л. с. В данных движках соединение между собой коленчатых валов осуществлялось при помощи муфты, содержащей упругие втулки. Чтобы предотвратить поперечные колебания силовой установки, конструкторы соединили между собой картер в переднем двигателе и тягу правого борта. Процесс зажигания осуществлялся при помощи батарейной системы. Каждый двигатель был оснащен смазочными и топливными системами. В Т-70 предусмотрено наличие двух бензобаков. Их общая емкость составляла 440 литров. Место их расположения – левая часть в кормовом отделении. Для этой цели танк оснащался специальным, изолированным при помощи броневых перегородок, отсеком.

Коробка передач

В состав трансмиссии танка вошли:

  • Полуцентробежный двухдисковый главный фрикцион.
  • Четырехступенчатая коробка (автомобильный тип).
  • Главная передача, содержащая конический редуктор.
  • Бортовые фрикционы (две штуки), использующие ленточные тормоза.
  • Два однорядных бортовых редуктора.

При изготовлении коробки передач использовались детали грузовых автомобилей ЗИС-5.

Трак

Каждый борт танка оснащался:

  • Ведущим колесом, содержащим съемные зубцы, которыми обеспечивалось цевочное зацепление.
  • Пятью односкатными обрезиненными опорными катками.
  • Тремя поддерживающими цельнометаллическими катками.
  • Направляющим колесом, содержащим специальный кривошипный механизм, которым обеспечивалось натяжение гусеницы борта.
  • Одной мелкозвенчатой гусеницей. Она содержала 91 трак. Ширина гусеницы составляет 26 см.

Системой движителя танка использовалась индивидуальная торсионная подвеска.

Средства связи

Боевая машина была оборудована радиостанциями 9Р и 12РТ. Их местом расположения стала башня. Т-70 оснащались также внутренними переговорными устройствами ТПУ-2Ф. Командир мог поддерживать внутреннюю связь с механиком и при помощи светосигнального устройства, которым оснастили танк Т-70.

Технические характеристики

  • Длина танка - 4,29 м.
  • Ширина танка составляла 2,3 м.
  • Высота - 2,5 м.
  • Масса танка Т-70 достигала 9,2 тонны.
  • Запас хода боевой машины по грунтовой дороге составлял 235 км.
  • По шоссе – 350 км.
  • Т-70 обладал скоростью 42 км/ч.
  • Средний показатель давления на грунт составлял 0,67 кг/см2.

Модификация

Серийное изготовление Т-70 осуществлялось в двух вариантах:

  • Стандартный Т-70. Вес боевой единицы составлял 9,2 т.
  • Танк Т-70 М представлял собой машину с усовершенствованной ходовой частью: конструкторские изменения коснулись опорных катков и гусениц. Если в Т-70 ширина гусениц составляла 26 см, то в танке Т-70М она достигала 30 см. Также в новом варианте конструкторы выполнили усиление торсионных подвесок. Масса Т-70М увеличилась до 9,8 т. Боекомплект рассчитан на 70 выстрелов из пушки.

К 1943 году было собрано 8226 единиц Т-70 и Т-70М.

Кем использовались боевые машины?

Боевые машины Т-70, Т-70М и Т-34 были на вооружении танковых бригад и полков смешанной организации. В каждой бригаде насчитывалось 32 единицы Т-34 и 21 Т-70 (Т-70М). Данные бригады функционировали отдельно или могли входить в механизированные корпусы. Танковый полк имел 23 единицы Т-34 и 16 машин Т-70. Полки могли находиться в составе механизированной бригады или представлять самостоятельные военные формирования.

Весной 1944 года боевые машины Т-70 были выведены из вооружения Красной Армии. Несмотря на это, некоторыми бригадами, самоходно-артиллерийскими дивизионами и полками применялись Т-70 как учебные и командирские машины. Часто они использовались для комплектации танковых подразделений мотоциклетных частей. Таким образом, деятельность Т-70 не была остановлена в 1944 году. Эта боевая машина оставалась по-прежнему достаточно востребованной до конца Великой Отечественной.

Первое боевое крещение

Испытать Т-70 довелось 4-му танковому корпусу 21-й армии Юго-Западного фронта в июне 1942 года. На вооружении данного корпуса состояло 145 единиц боевой бронетехники. Из них 30 Т-70. После первого боевого сражения все эти единицы были уничтожены. Это объяснялось экспертами как невысокой способностью Т-70 противостоять бронетехнике противника, так и несовершенной тактикой ведения боя. Дальнейшие сражения показали, что данный легкий танк имеет и преимущества: он малогабаритный и очень подвижный.

В январе 1943 года на Воронежском фронте при помощи Т-70, идущего на таран бронетехники вермахта, в открытом бою было уничтожено два немецких танка. В результате успешной атаки попали в плен немецкий командир и начштаба, руководящий 100-м танковым батальоном особого назначения врага. В дальнейшем подобный прием использовался многими экипажами Т-70. Данный советский танк успешно таранил не только автомобили, бронемашины и бронетранспортеры, но и танки вермахта.

В ходе успешной Льговской операции в 1943 году, проведенной с использованием Т-70, были уничтожены 4 вражеских единицы бронетехники, взяты в плен 32 человека. Потерь Т-70 не зафиксировано.

За всю боевую деятельность танки Т-70 понесли самые крупные потери во время Курской битвы в 1943 году. В сражении приняли участие 122 единицы бронетехники. Из 70 машин Т-70 35 единиц было выведено противником из строя. 28 из них были уничтожены окончательно.

Армиями каких государств использовался?

Т-70 применялся не только частями Красной Армии. 10 таких боевых машин было передано в Чехословацкий корпус. 53 единицы использовались Войском Польским. Трофейные Т-70 и Т-70М использовал вермахт. Захваченные советские танки были переименованы в Т-70(r). Они применялись пехотными дивизиями и полицейскими частями. Противотанковые части вермахта использовали данный танк в качестве буксировщика 75-мм орудий.

Сильные и слабые стороны оборудования

  • За счет своей высокой подвижности данный танк представлял собой идеальную боевую машину для преследования противника.
  • Работа двигателя Т-70, в отличие от других малогабаритных танков, была совершенно бесшумна (напоминает звук машины). Данное качество танка и его малогабаритность позволяли ему незаметно приближаться вплотную к противнику.
  • Была обеспечена высокая выживаемость экипажа при попадании вражеских снарядов в танк Т-70. Боевое применение показало, что при попадании немецких артиллерийских снарядов в данный легкий танк риск возникновения пожара был снижен. Это объясняется тем, что местом расположения топливных баков в Т-70 был специальный отсек, закрытый броневыми переборками.
  • Поскольку для Т-70 характерна простота конструкции, его освоение не представляло трудностей. Также его можно было ремонтировать в полевых условиях. Данным танком могли управлять даже малоподготовленные водители.

К недостаткам Т-70 можно отнести:

  • Повышенную уязвимость его передних (ведущих) колес.
  • Танк обладал низкой прицельной скорострельностью. Это объясняется тем, что в экипаже одному человеку во время боя приходилось быть и наводчиком, и заряжающим. В результате в 1943 году производить Т-70 прекратили. Его место занял Т-80 - более улучшенная модель: башня этой боевой машины была рассчитана на двух человек. Трансмиссия, управленческие агрегаты и прочие показатели Т-80 были аналогичны Т-70.

В Великую Отечественную легкие танки Т-70 доказали свою высокую эффективность. В наши дни эти боевые машины можно увидеть в мемориалах и военных музеях России и стран СНГ.

www.syl.ru

ГАЗ-70 Википедия

Т-70

Лёгкий танк Т-70
Т-70 (Т-70М)
Боевая масса, т 9,2 (9,8)
Экипаж, чел. 2
История
Производитель Киров
Количество выпущенных, шт. 8231
Размеры
Длина корпуса, мм 4285
Ширина, мм 2348 (2420)
Высота, мм 2035
Клиренс, мм 300
Бронирование
Тип брони гомогенная катаная высокой твёрдости
Лоб корпуса (верх), мм/град. 35/61°
Лоб корпуса (низ), мм/град. 45/−30° и 15/−81°
Борт корпуса, мм/град. 15/0°
Корма корпуса (верх), мм/град. 15/76°
Корма корпуса (низ), мм/град. 25/−44°
Днище, мм 10 и 6
Крыша корпуса, мм 10
Маска орудия, мм/град. 50 + 15
Борт башни, мм/град. 35/23°
Крыша башни, мм 10 и 15
Вооружение
Калибр и марка пушки 45-мм 20-К
Длина ствола, калибров 46
Боекомплект пушки 90 (70)
Углы ВН, град. −6…+20°
Углы ГН, град. 360°
Прицелы ТМФП или ТОП, механический
Пулемёты 1 × 7,62-мм ДТ
Подвижность
Тип двигателя спаренные рядные 4‑тактные 6‑цилиндровые карбюраторные
Мощность двигателя, л. с. 2 × 70
Скорость по шоссе, км/ч 42
Скорость по пересечённой местности, км/ч 20—25
Запас хода по шоссе, км 410—450
Запас хода по пересечённой местности, км 360 (250)
Удельная мощность, л. с./т 15,2 (14,2)
Тип подвески торсионная индивидуальная
Удельное давление на грунт, кг/см² 0,7
Преодолеваемый подъём, град. 34°
Преодолеваемая стенка, м 0,7
Преодолеваемый ров, м 1,7
Преодолеваемый брод, м

ru-wiki.ru

Легкий танк Т-70

Вместе с этим был допущен стратегический промах: подкрепленная тотальной шпиономанией секретность военного ведомства в конечном итоге привела к историческому фиглярству и банальной профанации: праздничные открытки 23 февраля и газетные поздравления ветеранов к 9 Мая венчают танки третьего рейха, флагманы флота США, бравые пехотинцы стран НАТО.

Памятуя об избитой максиме – "без прошлого нет будущего", исправлением возникших реваншистских спекуляций занимаются исключительно энтузиасты, восстанавливающие и поддерживающие в надлежащем состоянии былую гордость Советской Армии. Сейчас в подмосковной Кубинке создан уникальный музей бронетанковой техники, в котором представлена бронетехника практически всех стран, участвовавших в Великой Отечественной войне. Именно в этом музее нам удалось увидеть легкий танк Т-70 и попробовать поуправлять им.

Краткая предыстория. В 1920– 1930-х годах специалисты многих европейских стран работали над созданием легких и пехотных танков массой до 15 т. Легкие танки неплохо себя проявили в финской компании 1939 года, и к 1940-му под руководством Н. А. Астрова был создан легкий танк Т-40 массой 5,5 т, оснащенный двумя пулеметами 7.62- и 12.7-мм калибров. На нем впервые в Союзе реализовали в серии индивидуальную торсионную подвеску. Толщина противопульного бронирования варьировалась от 6 до 13 мм.

Однако в первые недели Великой Отечественной войны стало ясно, что противопульное бронирование – слабая защита. В качестве замены предполагался 14,5-тонный танк Т-50, но из-за технологического несоответствия производства оперативно сменить модельный ряд было невозможно.

В инициативном порядке Астров с командой конструкторов за две с половиной недели (!) спроектировали и изготовили в металле первый образец нового танка Т-60 - предшественника Т-70 с усиленным вооружением: 20-мм пушкой и спаренным 7.62-мм пулеметом. Однако и этот вариант не подходил для ведения боя с панцербригадами из-за слабой броневой защиты и постоянных отказов матчасти. Были проблемы у Т-60 и с проходимостью – он не мог двигаться по местности, пригодной для другой бронетехники. Однако машины все равно выпускали, поскольку это был самый легкий и простой путь максимально восполнить тяжелые потери в технике, понесенные Красной Армией в первые месяцы войны.

Интересно, что спустя 60 лет уже нет единого мнения об оснащении этого танка моторами. Так, в иллюстрированной энциклопедии "Танки" Криса Шанта (2004 г.) приведены данные, что этот танк имел два карбюраторных двигателя ГАЗ-203 мощностью 85 л.с. каждый. А "Обозрение отечественной бронетанковой техники" (А.В. Карпенко, 1996 г.) сообщает, что Т-60 комплектовали карбюраторным двигателем ГАЗ-202 мощностью 70 л.с., который, по сути, представлял собой дефорсированную версию 85-сильного ГАЗ-11.

Такая же путаница касается и следующей разработки Астрова, тоже изготовленной в инициативном порядке, – легкого танка Т-70, который создали в конце 1941 года в КБ ГАЗа с учетом опыта Т-60. В одном источнике говорится, что этот танк комплектовали двумя бензиновыми двигателями ГАЗ-202 мощностью 85 л.с. каждый («Танки" того же Криса Шанта), однако в "Кратком руководстве службы танка Т-70" сказано, что двигатель ГАЗ-202 от танка Т-60 на "семидесятку" ставить нельзя. В "Обозрении отечественной бронетанковой техники" (А.В. Карпенко, 1996 г.) и энциклопедии военной техники "Танки и самоходные установки" под общей редакцией С. Ангелова (2000 г.) сообщается о комплектации танка Т-70 бензиновым двигателем ГАЗ-203, который представлял два последовательно соединенных мотора мощностью 70 л.с. каждый. У переднего двигателя индекс ГАЗ-70-6004, у заднего – ГАЗ-70-6005, и они не взаимозаменяемые, так как выводы обвески у них разные.

Тестируемый танк Т-70, восстановленный энтузиастами музея бронетанковой техники в подмосковной Кубинке, был укомплектован двумя карбюраторными двигателями ГАЗ-202 общей мощностью 140 л.с.

Конечно, вооружение боевой машины – пушка калибра 45 мм и спаренный 7,62-мм пулемет опробовано нами не было. К сожалению, во время боевых действий это оружие танка Т-70 было неэффективно против хорошо защищенных немецких танков, но оно значительно превосходило огневые возможности Т-40 и Т-60. На танке Т-70 усилено бронирование, и лобовая броня обеспечивает более надежную защиту от пуль, осколков снарядов и попаданий бронебойных выстрелов калибром до 37 мм.

Экипаж Т-70, как и на предыдущих легких танках, состоит из двух человек, поэтому командиру приходилось выполнять функции наводчика, заряжающего и управлять боем, что не способствовало взаимодействию подразделений и частей на поле боя.

Мы смоделировали вариант "командир танка". Оказалось, что и занимать свое место в неповорачивающейся башне командиру было непросто: быстрая посадка в танк отрабатывалась многократными тренировками, сломанными скулами и выбитыми зубами. А покидать подбитый танк во время боя, видимо, не предусматривалось вовсе.

Мы долго соображали: а каково было механику-водителю во время боевой тревоги? Он должен был запрыгивать в танк раньше командира через башенный люк танка Т-70 и "просачиваться" на свое место, за рычаги, либо залезать через смотровой люк. В любом случае водитель танка Т-70 должен был быть небольшого роста, сухощавым и гибким, как гимнаст. Человек полной комплекции рискует не пролезть на свое рабочее место через башню, а через люк – и подавно.

О комфорте в танке Т-70 говорить не приходится совсем. Особенно при задраенном люке. Командир танка Т-70 ютился на очень маленьком сиденье, похожем на детскую табуретку, и вертелся на нем: заряжал, прицеливался, стрелял, командовал водителем-механиком и глох от воя расположенных буквально под правой рукой двигателей. Экстрим на грани выживания. Впрочем, как и на любой войне...

Командир есть командир, но танком-то непосредственно управляет механик-водитель. Даже с плохой проходимостью, как утверждают официальные источники, танк Т-70 становился маневренным, как юла. И не только потому, что советские танкисты слыли асами своего дела, но и потому, что в бою хотелось выжить. Так говорят ветераны-танкисты.

Непосвященным трудно объяснить волнение, когда оказываешься за рычагами боевой, подбитой, а затем восстановленной бронированной машины на гусеницах с настоящей (пусть и нестреляющей) пушкой "сорокопяткой". Я из того поколения, отцы и деды которого воевали против фашистов, и про войну слышал из первых уст. И хотя отца давно нет в живых, остались фронтовые фотографии и боевые награды – семейные реликвии, которые будут передаваться из поколения в поколение, как и этот музейный легкий танк Т-70.

Управляется танк Т-70, как и любой другой танк или гусеничный трактор, посредством рычагов. Двигаешь одновременно два рычага назад и давишь на педаль "газа" – танк едет вперед. Перебрасываешь рычаги вперед – танк останавливается. Если какой-либо из рычагов оставляешь впереди, а другой тянешь на себя – танк поворачивает либо вправо, либо влево. Есть еще и педаль сцепления, поскольку коробка передач силового агрегата однотипна ЗИС-5 – механическая с рычажным приводом переключений. А как переключать передачи, манипулируя одновременно рычагами фрикционов, – вопрос. У меня это действо удавалось с трудом и медленно. За время, пока я переключал передачи, в реальном бою мой танк подбили бы уже несколько раз.

Так что тренировки экипажа по управлению танком – безусловный путь к успешному ведению боя. Даже трогание с места надо отрабатывать до автоматизма. Прибавил "газу", а рычаги назад перевести не успел – моторы заглохли. Рычаги назад перекинул, но "газу" мало дал или сцепление быстро отпустил – танк ни с места. Прав был великий русский полководец Александр Васильевич Суворов: "Тяжело в учении – легко в бою".

Но уж если танк поехал, то тут надо водителю, как говорится, не зевать. Через смотровой люк Т-70 обзорность плохая, и хотя скорость не очень большая, кажется, что танк мчится. Командир, если производит обзор местности через оптические приборы, а не через открытый люк, ощущает "реактивную" скорость своей боевой машины. Плюс к этому грохот двигателей и трансмиссии, которая тоже расположена открыто. Карданный вал с правой стороны от водителя подходит к редуктору, а от него через привод, который проходит прямо перед механиком-водителем, за комбинацией приборов. В общем, грохот внутри танка стоит неимоверный. Без шлемофона ни водителю, ни командиру никак нельзя. Но не только из-за шума, а еще из-за того, что танк – не легковой автомобиль и даже не грузовик с мягкой отделкой внутри салона. На ходу можно голову разбить о выступающие металлические предметы.

Шум внутри танка очень сильный и разговаривать в нем невозможно. Переговорного устройства в начале Великой Отечественной войны в танках не было. Даже рации не устанавливались. В дальнейшем командирские танки оборудовались радиостанциями 12РТ или 9Р. Как же общались командир танка и водитель-механик? Очень просто: командир имеет "луженую глотку" и орет, а водитель выполняет команды. Есть, правда, еще один способ общения – физический. Например, если надо повернуть направо или налево, то командир ногой стучит рулевого то в правое, то в левое плечо. На себе испытал – очень эффективное управление.

«Болтает" в танке здорово, но восторга меньше не становится, особенно когда сам управляешь этим маленьким бронированным "чудом". Исторические факты свидетельствуют о том, что танк Т-70 принимал участие в великом танковом сражении под Прохоровкой на Курской дуге. Правда, нет сведений о том, сколько "выжило" этих танков в самом кровавом танковом сражении.

Выпускать танк Т-70 перестали в октябре 1943 года. К тому времени танков Т-70 было произведено 8226 штук. К сожалению, в целом эти машины объективно не могли показать в бою блестящие результаты, как это делали средние танки Т-34. Поэтому их использовали в основном для выполнения разведывательных задач и непосредственной поддержки пехоты.

К 1943 году стало ясно, что модель Т-70 исчерпала себя, однако конструкторы решили продлить ее жизнь, создав Т-80. Попытка оказалась безуспешной, и производство легких танков было совсем прекращено, уступив место бронепехотным машинам БТР и БМП.

Тем не менее танк Т-70 остался в памяти нашего народа как легендарный легкий танк в одном ряду со средним легендарным танком Т-34. А самое главное – "живой" в Музее бронетанковой техники. И надо сказать огромное спасибо энтузиастам, которые восстановили этот танк.

Тактико-техническая характеристика легкого танка Т-70
Экипаж, чел

2

Состояние

Принят на вооружение в 1942 г.

Разработчик

КБ ГАЗ

Изготовитель

ГАЗ

Производство

Серия

Боевая масса, кг

9200

Двигатель

ГАЗ/202 (203) х 2

Топливо

Бензин

Мощность, л.с.

85 (70) х 2

Удельная мощность, л.с./т

15,2

Длина х ширина х высота, мм

4290 х 2320 х 2040

Клиренс, мм

300

Бронирование, мм:



лоб корпуса

45

лоб башни

35

Среднее удельное давление на грунт, кг/кв.см

0,67

Вооружение:



– пушка, калибр, мм

45

тип, образец

ТП, 1938 г.

боекомплект, шт.

90

– спаренный пулемет, калибр, мм

7,62

тип

ДТ

боекомплект, шт.

945

Максимальная скорость по шоссе, км/ч

45

Запас хода по шоссе, км

360

Преодолеваемые препятствия:
высота стенки, м

0,7

ширина рва, м

3,12

угол подъема, град

34

Прицел

ТО (ТОП или ТМФ)

Радиостанция

12/РТ (9Р)

www.gruzovikpress.ru

Лёгкий танк Т-70

Сборка ГАЗ-70 была закончена 14 февраля 1942 года, после чего танк доставили на показ в Москву. Первый образец танка имел то же бронирование, что и Т-60. Он сильно напоминал своего предшественника, но был более пропорционален. 20 февраля начались испытания ГАЗ-70, которые, несмотря на ряд поломок трансмиссии (испытания велись в глубоком снегу при температуре окружающего воздуха до минус 35 градусов), в целом закончились успешно.

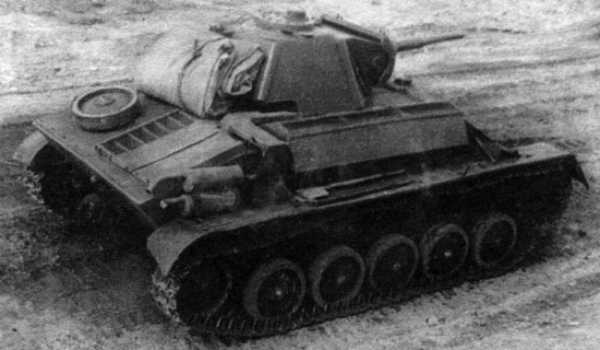

Опытный образец танка ГАЗ-70 (Т-70) с литой башней во дворе Горьковского автозавода. Февраль 1942 года.
26 февраля 1942 года прототип нового танка был показан представителям Главного автобронетанкового управления Красной Армии, однако новая боевая машина не произвела на них благоприятного впечатления. Так, в акте приемной комиссии отмечалось слабое бронирование ГАЗ-70, в основном соответствовавшее таковому на Т-60, и лишь незначительно усиленное в лобовой части, недостаточная проходимость по снегу, неудобство работы с вооружением - в башне ГАЗ-70, как и Т-60, располагался один человек - и ряд других недостатков. Поэтому отношение военных к танку было, мягко говоря, неоднозначным - по боевым характеристикам новая машина не сильно превосходила Т-60, но при этом была значительно дороже.
Тем не менее, главный конструктор по танковому производству ГАЗа Н. Астров обещал, что указанные недостатки будут устранены в кратчайший срок, для чего в план опытных работ ГАЗа на I квартал 1942 года включили "создание танка ГАЗ-70 с увеличенной башней и уширенной гусеницей". Одновременно, используя возможности по увеличению массы (мощность двигателя ГАЗ-203 в 135 - 140 л.с. позволяла утяжелить танк примерно на 0,7 т) удалось увеличить толщину брони новой боевой машины. Так, нижний лобовой лист был утолщен до 45 мм, а верхний - до 35 мм.
Результаты испытаний нового легкого танка ГАЗ-70, которому военные присвоили обозначение Т-70, доложили "наверх", и 6 марта 1942 года председатель Государственного комитета обороны И. Сталин подписал постановление ГКО № 1394сс "Об организации производства танков Т-70 на Горьковском автозаводе им. Молотова Наркомсредмаша" следующего содержания:
"1. Принять на вооружение Красной Армии танк Т-70, спроектированный и изготовленный Горьковским автозаводом Наркомсредмаша...
...до запуска танка в серийное производства устранить дефекты, отмеченные в акте комиссии от 26 февраля 1942 г.
...выпускать с 1 июня 1942 г. танк Т-70 с уширенным траком и увеличенной шпорой.
И. Сталин".
Через два дня - 9 марта - появилось еще одно постановление ГКО № 1417сс "Об организации производства танков Т-70 на заводах №№ 37 и 38 Наркомтанкопрома", согласно которому к выпуску новых боевых машин привлекались еще два предприятия, которые постепенно должны были прекратить сборку легких танков Т-60:
"1. ...с апреля месяца приступить к производству танков Т-70, с тактико-технической характеристикой, установленной постановлением ГОКО от 6 марта 1942 г. за № 1394сс.
2. Установить следующий план выпуска танков Т-70 и Т-60 на заводах № 37 и № 38...
И.Сталин".
К изготовлению бронекорпусов новых легких танков привлекались заводы наркомата танковой промышленности - №176 (Кулебаки), №177 (Выкса) и №180 (Саратов). Однако с первых же дней организация производства Т-70 столкнулась с целым рядом проблем. Например, новый танк требовал вдвое больше двигательных агрегатов, аналогичных установленным на Т-60, и заводы начали испытывать затруднения в выполнении установленной правительством программы выпуска танков. Не удалось наладить выпуск литой башни Дедкова - ее испытания показали плохую стойкость не только к 37-мм, но и 20-мм снарядам. Утолщение ее брони требовало спроектировать новый кокиль, но к этому времени свободных производственных мощностей для выполнения этой задачи не было. Поэтому в спешном порядке пришлось обеспечивать броневые заводы чертежами сварной башни.
В результате, план апреля 1942 года по выпуску Т-70 сумел выполнить только ГАЗ, собравший 50 машин, завод №38 изготовил лишь 7 танков. Последний только в июне смог выйти на заданную мощность по сборке Т-70, но все равно не смог догнать ГАЗ, который являлся основным производителем легких танков Т-70 для Красной Армии - более 80% этих боевых машин были собраны в Горьком.
Что касается завода № 37, то тут так и не удалось наладить сборку Т-70. После эвакуации из Москвы в Свердловск предприятие продолжало изготовление Т-60, являясь головным по этой машине. Решением ГКО № 1958сс от 3 июля 1942 года и приказом НКТП №499сс от 4 июля, выпуск Т-60 на заводе № 37 прекращался, и со второго полугодия завод должен был начать изготовление Т-70, собрав в июле уже 25 машин.
В период внедрения новой технологии по Т-70 и выпуска первых машин, 23 июля 1942 года постановлением ГКО №2120сс завод №37 имени Орджоникидзе со всеми цехами включался в состав Уралмашзавода на правах филиала. При этом выпуск танков был прекращен (всего удалось собрать 10 машин), а весь задел по ним передан заводу №38 в Кирове. Впоследствии, в сентябре 1943 года, бывший завод №37 выделили в самостоятельное предприятие - завод № 50 НКТП, который выпуском танков уже не занимался.
Поскольку Н. Астров еще в начале 1942 года дал обещание Государственному Комитету Обороны не позднее второго полугодия перейти к выпуску трехместного варианта Т-70, все усилия "танкового КБ" ГАЗа были направлены на выполнение этой задачи. В апреле - мае эскизный проект новой боевой машины был утвержден отделом главного конструктора НКТП, а в июне началась разработка рабочих чертежей.
В ходе проектирования стало ясно, что новый танк по массе будет почти на 1,5 тонны тяжелее Т-70. Поэтому в июле - августе 1942 года на ГАЗе прошли испытания серийного Т-70, догруженного до 11,5 т. В результате длительных пробегов выяснилось, что при такой массе прочность ходовой части танка стала недостаточной. В ходе испытаний у догруженного образца ломались траки, лопались торсионы подвески, быстро изнашивались резиновые бандажи опорных катков.

Передача представителям Красной Армии танков Т-70, отремонтированных на одном из заводов. На борту между катками подвески видна броневая заплатка. Осень 1942 года.
Кроме того, мощность двигательного агрегата ГАЗ-203 для танка массой в 11,5 т оказалось недостаточной, в перенапряженном режиме работала коробка перемены передач, а при движении в гору, при угле наклона свыше 20 градусов, отмечались поломки зубьев КПП и бортовых редукторов.
         Для исправления выявленных недостатков танковое КБ ГАЗа предприняло ряд шагов. Так, была усилена конструкция рамы двигателя, так как ввиду возросшей нагрузки на ходовую часть она потребовала упрочнения. С 260 до 300 мм увеличили ширину и с 98 до 111 мм шаг траков гусениц, возросла со 104 до 130 мм ширина опорных катков и с 34 до 36 мм диаметр торсионов. Из-за увеличения шага трака, их число в гусенице сократилось с 91 до 80 штук. Кроме того, усилили поддерживающие катки, стояночные тормоза (увеличена ширина тормозной ленты) и бортовые редукторы. Кроме того, велись работы по проектированию на базе ГАЗ-203 двигателя увеличенной мощности.
         Решением Государственного Комитета Обороны №2276сс от 8 сентября 1942 года Горьковскому автозаводу поручалось "спроектировать и изготовить новые образцы форсированного двигателя и двухместной башни для танка Т-70". Появление этого документа значительно ускорило изготовление нового легкого танка, так как теперь осуществлялся жесткий контроль за ходом работ со стороны руководства страны. В результате, 27 сентября 1942 года на ГАЗе закончили изготовление первого опытного образца лёгкого танка Т-70 с башней "для двух человек для наземной стрельбы с углом возвышения 25 градусов".
         Общая компоновка новой боевой машины, вооружение, ходовая часть, корпус, моторно-трансмиссионное отделение, рабочее место механика-водителя со всеми элементами управления остались почти такими же, как и на Т-70. Главное внешнее отличие заключалось в замене подбашенного листа, на котором установили новую увеличенную башню с двумя рабочими местами - командира танка и заряжающего, ставшего по совместительству радистом. Пулемет в двухместной башне был перемещен слева направо и его обслуживание было также передано заряжающему.
Для наблюдения за полем бон сначала планировалось установить командирскую башенку, но она требовала не менее 5 перископических приборов наблюдения и имела приличную массу, мешающий открыванию и закрытию башенного люка. Поэтому на опытном образце была установлена лишь поворотная командирская панорама. Для ведения огня из личного оружия в обоих бортах башни были сделаны амбразуры, закрывавшиеся броневыми заслонками.
Броневая защита корпуса быта усилена за счет увеличения толщины бортовых листов до 25 мм, а подбашенного листа до 20 мм. Броневые листы сварной башни высокой твердости имели толщину 35 мм. В виду изменения места установки пулемета конструкция литой маски орудия была изменена.
Одновременно с изготовлением нового танка в конце сентября - начале октября собрали шесть опытных экземпляров нового двигателя ГАЗ-203Ф (форсированный) мощностью 170 л.с, позже получивших обозначение М-80. Повышение мощности осуществлялось за счет увеличения наполнения и повышения степени сжатия.

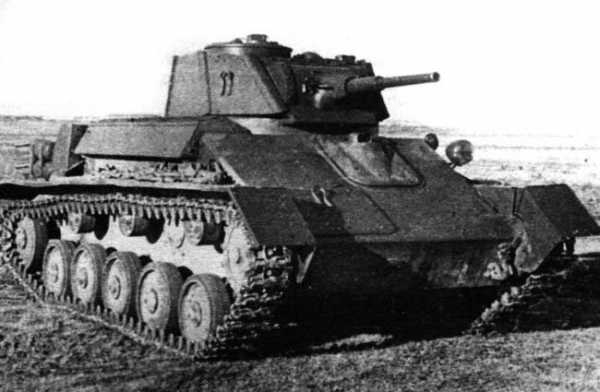

Испытания Т-70 в окрестностях Горьковского автозавода. Апрель 1942 года.
М-80 отличались от серийных агрегатов ГАЗ-203, ставившихся на танках Т-70, материалом изготовления и конструкцией головки и верхнего пояса блока, клапанами, всасывающей трубой и новыми карбюраторами К-13. А так как новый двигатель был взаимозаменяем с ГАЗ-203, в перспективе планировалось М-80 устанавливать и на ремонтных Т-70. Первый собранный двигатель прошел стендовые испытания в 100 часов, второй установили на серийный Т-70, догруженный до массы 11,5 т, и испытали пробегом на 1318 км, а третий смонтировали на танке Т-70 с новой двухместной башней. Последний в период с 28 сентября по 2 октября 1942 года прошел ходовые испытания в окрестностях Горького. В заключении отчета об испытаниях этой боевой машины говорилось: "После устранения недостатков рекомендуется танк Т-70 с двухместной башней принять на вооружение Красной Армии".
Еще в конце сентября 1942 года, параллельно с испытанием нового легкого танка с форсированным двигателем, руководство наркомата среднего машиностроения (Горьковский автомобильный завод в годы войны был единственным танковым заводом, не подчиненным наркомату танковой промышленности. ГАЗ входил в наркомат среднего машиностроения - НКСМ) вышло с предложением внести изменения, разработанные для Т-70 с двухместной башней, в конструкцию серийных Т-70. По мнению военных, это позволяло после окончания испытаний новой башни сразу перейти на выпуск нового танка в целом. В результате, к 1 октября 1942 года НКСМ предложил военным промежуточную версию танка Т-70, имеющую следующие главные отличия от выпускаемого прежде:
"Боевой вес 9,8-10,1 т, вместо 9,2-9-6 т на Т-70;
Подвеска на торсионах диаметром 36 мм против 33,5 мм;
Ширина трака 300 мм против 260 мм".
Новая боевая машина вскоре получила обозначение Т-70М, и ее производство началось в первой декаде октября 1942 года на Горьковском автомобильном заводе, а с ноября - и на заводе №38 в Кирове. Что касается Т-70 с двухместной башней, то их серийное изготовление так и не было развернуто.

bronetehnika.narod.ru
